Ремонт холодильников Atlant (Атлант) на дому в Москве

Разновидности холодильников

Исходя из распределения морозильной камеры и камеры поддержания средней температуры, их можно поделить на однокамерные, двухкамерные, трёхкамерные и т. д. Также есть двухуровневый шкаф и так называемая французская дверь.

Однокамерный

Двухкамерный

Трехкамерный

Side by Side

French Door

Схемы и принцип работы однокамерного холодильника

При выборе техники мало кого интересует то, как работает устройство и почему именно так. Большинство покупателей зацикливается на размере и функциях. Но именно от того, что находится внутри девайса и зависит, как он работает. Поэтому разберём структурную схему и принцип работы однокамерного холодильника.

В таких агрегатах охлаждение происходит от главного испарителя (он находится вверху холодильного шкафа), воздух поступает вниз, охлаждая температуру в холодильной камере. Для того чтобы температура не понизилась быстро, под испарителем располагается поддон с небольшими отверстиями (с помощью открытия/закрытия которых регулируется температура в камере). Схема работы:

компрессор откачивает пары из испарителя, нагнетает в конденсатор, далее они охлаждаются;
конденсируются, переходят в жидкую фазу;
жидкость попадает в испаритель, забирает тепловую энергию, тем самым охлаждая холодильник.

Схема выполняется циклично, до того момента, когда на испарителе температура не достигнет нужной отметки, далее отключается компрессор. В камере держится заданная температура, несмотря даже на высокую внешнюю, благодаря терморегулятору, который повторно включает компрессор.

Такие схемы у однокамерных Ardo, Pozis, Upo.

Необходимые инструменты для диагностики компрессора холодильника Атлант своими руками

Перед тем, как проверить компрессор холодильника, надо приготовить инструменты и приборы, без которых не обойтись. Понадобится набор отверток с разными профилями, вместо них можно взять шуруповерт с насадками, а также:

гаечные ключи 8, 10 и 12 мм;
плоскогубцы;
кусачки-бокорезы;
универсальный манометр;
тестер (мультиметр) или мегаомметр;
проводниковые перемычки с зажимами «крокодил» в количестве 2-3 штук;
изолента;
виниловые или резиновые заглушки.

Не обойтись без средств индивидуальной защиты, которые потребуются при работе с вредными веществами.

Измерение сопротивления изоляции мегаомметром

Чтобы проверить в каком состоянии находится изоляция жил, проводящих ток, понадобится специальный прибор, который называется мегаомметр. Он позволяет измерять сопротивление напряжения от 200 до 1000 В.

Изоляционные материалы обладают некоторой токопроводимостью. В результате воздействия высокого напряжения через них проходит ток утечки. Его значение определяет сопротивление изоляции. На основе показаний устанавливают изношенность или пригодность материала.

Эти работы выполняют в редких случаях. В основном для обмотки статора электрического двигателя применяют медный провод, который покрыт особым изоляционным лаком. Если он пробит, то придется полностью перематывать индукционную катушку. Работу можно выполнить дома, однако понадобится специальное оборудование, расходные материалы. При этом нужно обладать познанием и навыками именно в этой области.

Проверка компрессора мультиметром

Обычным мультиметром определяют пригодность электрической цепи, или как говорят большинство мастеров, им можно прозвонить.

Вначале демонтируют кожух, извлекают агрегат и снимают реле. Тестером при помощи контактов замеряют сопротивление. Если между верхним и нижним левым контактами оно составляет 20 Ом, между верхним и нижним правым – около 15, то компрессор исправен.

Между левым и правым самый высокий показатель сопротивления должен быть 30 Ом. Прибор может показывать другие значения, это зависит от двигателя и модели холодильного агрегата. Однако они не меняются больше чем на 5 Ом.

Затем проверяют сопротивление между проходными проводами и кожухом. Один конец тестера подключают к медной части одного из штуцеров, другой к контактам. Если мультиметр покажет сопротивление, в моторе есть неисправности. Когда на дисплее появится обрыв, значит, агрегат находится в исправном состоянии.

Схема и принцип работы двухкамерного

Схемы работы получения минусовой температуры в двухкамерном холодильном агрегате и плюсовой температуры отличаются.

В такой бытовой технике между морозильной и холодильной камерами находится теплоизолирующая перегородка, каждый отсек имеет свой испаритель. Работает агрегат по следующему принципу: при помощи компрессора в морозильную камеру подаётся фреон (группа насыщенных алифатических фторсодержащих углеводородов, используется в холодильных установках). Этот газ закипает и испаряется, попадая в воздухоохладитель, понижается температура его поверхности.

Этот процесс повторяется до тех пор, пока температура не станет минусовой. Газ не направляется в воздухоохладитель холодильной камеры, поскольку в ней охлаждение не происходит. Тем не менее после полного охлаждения морозильной камеры, хладагент попадает в испаритель холодильной.

В холодильных отсеках с небольшим объёмом помещается воздухоохладитель, размеры существенно меньше испарителя морозильной камеры. Температура в холодильной камере всегда выше 0, а в среднем 4-6 градусов по Цельсию.

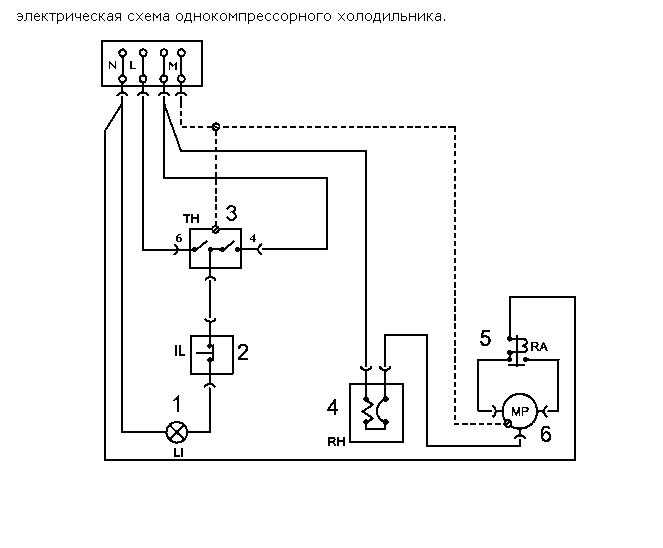

На фото электросхема двухкамерного холодильника. Такие схемы у , «Аристон», «Веко», «Горение», «Самсунг».

Видео: компрессор очень горячий и нет холода — ремонт холодильника

Хотите разбираться лучше других?

Диагностика неисправностей холодильников Атлант своими руками — Инструкция для диагностики неисправностей холодильников Атлант своими руками Проверяем кабель Компрессор холодильника присоединяется через кабель соединяющими деталями. Проблема…
Диагностика терморегулятора холодильников Атлант своими руками — Проверка работоспособности терморегулятора холодильника Атлант своими руками Если термореле вышло из строя, это не значит, что холодильник немедленно перестанет работать. Однако…
Почему не работает холодильник? — Самое правильное решение при поломке сложной бытовой техники — обратиться за помощью в сервисный центр. И если, например, открыть инструкцию к холодильникам , то…
Поломки холодильников Индезит — В процессе эксплуатации холодильных агрегатов возможны поломки, связанные с выходом из строя отдельных деталей. Самые сложные проявляются в том, что устройства полностью перестают…
Подключение, ремонт и замена пускового реле холодильников «Атлант» — Фирма Атлант занимается производством холодильного оборудования более 50 лет и за это время зарекомендовала себя в качестве добросовестного производителя. Благодаря безупречной…

Холодильник Атлант МХМ 2808-00 и Атлант МХМ 162

«Атлант» – наследник советского холодильника «Минск», собирается также в Минске. Работают эти холодильники достаточно долго, а поломки и сбои можно самостоятельно устранять.

Схемы работы бытовых двухкамерных холодильников типовые и электросхема «Атланта» ничем не отличается от агрегатов «Стинол», «Индезит», «Норд» и других холодильников без системы No Frost.

«Ноу Фрост» – система охлаждения камер, обеспечивающая циркуляцию холодного воздуха и предотвращающая наледь на стенках холодильника.

Схема этих холодильников точно та же, что и обычного двухкамерного холодильника.

Устройство оборудования

Рассмотрим устройство холодильника Атлант.

Оборудование оснащено компрессорами, которые являются собственной разработкой белорусского производителя. Жесткий контроль и качественная проверка способствует надежности изделия.

Система охлаждения, применяемая на белорусских изделиях, отличается от стандартной и общепринятой системы No Frost. Условия хранения для каждого продукта различны, поэтому распространяемый воздух дает возможность создавать зоны, обладающие различной температурой.

Подобная система напоминает природную воздушную циркуляцию. Воздух, постепенно охлаждаясь, опускается вниз. Теплый воздух, поднимаясь наверх, охлаждается. Эти процессы осуществляются благодаря испарителю, размещенному за задней стенкой. Освобождается место внутри холодильника, а устройство становится практически неуязвимым.

Корпус продукции выполняется из высокопрочного и безопасного пластика, который не обладает особенным запахом.

Надо отметить и прочность стеклянных полочек, способных выдержать:

Полные еды кастрюли
Трехлитровые банки
Разные продукты

Третьим основным устройством двухкамерного холодильника Атлант является конденсатор.

Соединенные трубками, эти устройства создают герметичную и замкнутую систему, в которую закачивается фреон. Данный хладагент переносит тепло в окружающую среду из внутренней части холодильника. Работающий компрессор, создавая давление, сжимает фреон, выталкивая его в конденсатор, чтобы он там остыл.

Здесь он переходит в жидкое состояние. Конденсатор соединен с фильтр осушителем, к которому припаяна капиллярная трубка. Фильтр необходим для улавливания в системе влаги и твердых частиц. Капиллярная трубка позволяет фреону попасть в испаритель, где хладагент, активно вскипая, начинает охлаждать камеру. Этот цикл повторяется много раз.

Вот так выглядит устройство холодильника Атлант.

Холодильник Indesit No Frost

Принцип работы Indesit схож с другими. Контакты терморегулятора замкнуты, когда холодильник включён. Через терморегулятор напряжение подаётся на компрессор и вентилятор для обдува испарителя, который дует пока работает компрессор. Температура -10 градусов С на термореле – сигнал для отключения вентилятора и компрессора, подается напряжение на ТЭН испарителя. Температура +10 градусов С – сигнал для размыкания контактов, замыкаются контакты компрессора, – таким образом холодильник переходит в режим охлаждения.

Неисправности двухкамерного холодильника «Атлант»

Иногда в холодильниках возникают проблемы с работой одной из камер. Почему не работает холодильная камера, тогда как морозилка охлаждает исправно? Нужно разбираться.

Причины неполадки могут отличаться — в зависимости от того, 2 компрессора в вашем холодильнике или 1. Возможно, поломки никакой нет — просто нужно проверить правильность эксплуатации оборудования. Для одно- и двухкомпрессорных холодильников нужно проверить:

Герметичность закрытия двери. Может быть, изнутри мешает посуда либо полки переполнены продуктами. Если уплотнитель двери загрязнился, проведите его чистку, иначе он не будет плотно прилегать к корпусу.

Работу вентилятора. В системах «Ноу Фрост» вентилятор разгоняет холодный воздух по отделению. Если его лопасти обросли льдом и не вращаются, выполните разморозку техники в течение 10 часов.

В однокомпрессорных моделях также проверяется регулятор температур. В жаркое время года нельзя устанавливать регулятор на максимум. Поскольку сначала идет охлаждение морозилки, то для холодильного отделения у мотора не хватает мощности. Отрегулируйте показания.

Морозилка работает, а холодильник нет — в однокопрессорных моделях

Обратите внимание на работу холодильника.

После разморозки вентилятор не начал работать. Неисправен мотор вентилятора. Случиться такое могло в результате попадания влаги при замерзании детали. Проводится полная замена элементов.
Вентилятор не вращается, на стенах отделения снег и лед, особенно в месте расположения испарителя. Сломался нагреватель испарителя. Оттайка не включается, испаритель покрывается льдом, что мешает вращению вентилятора. ТЭНу нужна замена.
Морозильная камера покрыта наледью, мотор работает без остановки. Вышел из строя термостат или датчик испарителя. К плате управления не поступает сигнал.
Не работает верхняя холодильная камера. На морозилке образовались ржавые потеки. В результате коррозии повредился стальной контур, происходит выход хладагента. Когда дренажное отверстие засоряется, капли влаги попадают на стальной контур, что приводит к коррозии. Нужно устранить неполадку и заправить систему фреоном.
Вы случайно повредили стенку отделения? Через повреждение может утекать хладагент. Вызывайте мастера для восстановления герметичности.
При вздутии стенки также вытекает газ, только во внутреннюю часть. Придется полностью вскрывать стену для устранения проблемы.

Холодильник не холодит, а морозилка работает в двухкомпрессорной модели

Снова проводится осмотр вентилятора и разморозка техники.

Вероятны поломки:

Мотора-компрессора. При этом двигатель заводится ненадолго и отключается. Отделение не морозит. Проводится диагностика, а затем ремонт или замена мотора.
Утечка фреона. Признаки такие же, как в предыдущем случае.

Шумная работа техники

Холодильник громко и шумно работает? Проверьте крепления компрессора, а также его амортизаторов. При ослаблении креплений вибрация во время работы не глушится.

Загляните в отделения холодильника. Правильно ли расположена посуда? Кастрюли не должны соприкасаться друг с другом, иначе техника будет гудеть и вибрировать. Проводится установка корпуса по уровню. Важно, чтобы холодильник не стоял вплотную к стенам и мебели.

Корпус ХО бьется током

Это серьезная проблема, которая требует немедленного решения. В случае нарушения изоляции сетевого провода, нужно его заменить. Причина может быть в проводке или других деталях электроники. Чтобы все проверить и диагностировать неполадку, лучше обратиться к мастеру.

Холодильник Стинол

Холодильники «Стинол» совмещают в себе все лучшие достижения в области холодильной техники – высокая надёжность, большой срок службы. Разница между моделями холодильников незначительная: иная схема подключения и другие размеры.

Принципиальная электрическая схема Стинол 102

Электрическая схема Стинол 103

Принципиальная схема Стинол 104

Как влияет на работу неправильная эксплуатация

Как известно, бережное отношение к технике помогает продлить срок ее эксплуатации, и наоборот. Самой часто встречающейся ошибкой является остужение горячей пищи с помощью холодильника.

Главные моменты, почему нельзя ставить горячее в холодильник:

Полка стеклянная в холодильнике испытывает деформации.
Горячая вода испаряется.
Неисправность работы.

Стекло плохо проводит тепло, поэтому еду с плиты в холодильник ставить опасно, поскольку стекло под посудой нагревается и расширяется, остальная часть – нет. Могут появиться проблемы со стеклом, микротрещины, от которых уменьшается прочность. Поэтому под горячую посуду стоит подкладывать доску.

Горячая вода испаряется и оседает на стенках в виде инея. Это мешает фреону забирать тепло, в итоге падает эффективность охлаждения, увеличивается нагрузка на компрессор. В результате уменьшается срок службы холодильника. Дабы избежать подобного стоит накрывать еду крышкой или пищевой плёнкой.

Компрессор работает циклично: работает, отключается, работает, отключается. От горячего компрессор продолжает работать достаточно долго. Хотя в современной технике есть термозащита компрессора, но всё же стоит дать остыть еде при комнатной температуре.

Большинство холодильников не отличается по типу подключения. Но стоит всё же вникать в то, как подключается схема, как выглядит и как работает. Поэтому при выборе стоит обращать внимание на тонкости в виде схемы подключения. Если разобраться со схемой, можно не обращаться в сервисный центр, а легко починить всё самим. Экономия денег и времени налицо.

Видео: электропроводка холодильника
