Схема электрическая стиральной машины самсунг: Схемы стиральных машин Samsung — ремонт стиральных машин в Москве от МосРемСлужбы.

• Резистор. Чтобы проверить работу резистора, используется тестер. Резисторы 1-ого порядка должны показать результат, равный 8 Ом, и перегрузку 2А. Резисторы второго порядка показывают 3-5А, при этом показатели сопротивления зависят от частотности модуля. Если показатели не соответствуют норме, производится замена элементов – методом пайки.
• Тиристорный блок. Проверить тиристорный блок можно, измерив отрицательное сопротивление. Показатели должны быть не выше 20В. Также мог перегореть фильтр блока. Выполнить его ремонт можно, зачистив катод.
• Триггер. Проверка триггера заключается в измерении напряжения входных контактов. Их показатели не должны превышать 12 В. Сопротивление фильтра триггера должно составлять 20 Ом. Замена элемента проводится также методом пайки.

Пайка компонентов платы может нарушаться в результате сильных вибраций машины. Поэтому нужно следить за правильной и стабильной установкой стиралки.

Как правильно отремонтировать плату управления, знает мастер. Подумайте, прежде чем начинать самостоятельный ремонт, ведь электронный блок стоит довольно дорого. Если у вас нет навыков работы с паяльником, а показатели проверки не дают конкретных результатов – обращайтесь в сервисный центр.

Для тех, кто все-таки решился на самостоятельный ремонт, видео по теме:

Как это обычно и бывает, работает работает дома техника, лет эдак 9, а потом неожиданно тихо умирает. Вот и нас это не обошло. Перестала включаться стиральная машина.
Мастера звать не стали, так как был уже печальный опыт, да и у самого руки вроде как из плеч растут.

Полез в машинку. Отвинтил сзади два самореза от крышки, снял её, разобрал переднюю панель, добрался до управляющей платы, и платы блока питания.

Блок питания DC41-00060A в сборе с платой управления

На плате блока питания сразу увидел вздувшийся конденсатор, ну в принципе причина неисправности стала понятна. Емкость высохла и вместо постоянного напряжения мы получаем пульсирующее, такой режим работы мало кому понравится.

Осталось выяснить какие ещё компоненты конденсатор за собой потащил.

Видно вздувшийся конденсатор 10мкФ 450В

Тут видно, что всё очень сильно грелось

Порыскав по интернету, нашёл похожий случай на мой. Не много скриншотов.

Узел блока питания DC41-00060A от Samsung WF722S8R

И начал я пилить и кромсать 🙂

Разметил площадь вскрытия

Канцелярским ножом прорезал пластмассу

Получил доступ к выводам компонентов

Здесь я начал убирать герметик с верхней стороны платы

Очищаю участок платы от герметика

Убрал герметик с верхней стороны платы, получил доступ к компонентам

При прозвонке компонентов, выяснилось, что ШИМ-контроллер TNY266PN тоже вышел из строя, его тоже выпаял

Вернул всё на место, включил, и всё заработало

Спасибо Евгению за косультации и поддержку .

Владельцам домашней техники известного южнокорейского бренда будет интересно, как производится ремонт стиральной машины Самсунг своими руками.

К сожалению, порой необходимо устранение поломок и протечек стиралок даже дорогого ценового сегмента, а также может потребоваться знание кодов ошибок и связанных с ними неисправностей.

Для начала следует немного ознакомиться с главными особенностями этих машин. Во-первых, это стильный дизайн.

Во-вторых, это оригинальная конструкция барабана. Современные модификации стиральных машин Самсунг оснащаются принципиально новым техническим решением – барабаном Diamond Drum .

Он относится к инновационному виду сотовых барабанов с поверхностью, покрытой множеством выпуклых пирамидок, и небольшими отверстиями для воды, в которые не затягивается ткань.

Благодаря такой конструкции обеспечивается бережный режим стирки. Барабаны эти могут быть весьма вместительными – с загрузкой до 12 кг белья, в зависимости от модели машины.

В-третьих, достойны внимания нагреватели с двойным керамическим покрытием, не покрывающиеся накипью, а также инверторный двигатель, прикрепленный непосредственно к барабану в некоторых модификациях.

Кроме того, интересны функции Fuzzy Logic и Smart Check , отвечающие за правильный расчет режима стирки в зависимости от количества загруженного белья, а также за диагностику различных неисправностей машины.

Число программ стирки зависит от модели стиральной машинки. Даже самые простые модификации оснащены всем необходимым комплектом программ, а новые модели имеют режим стирки под названием ECO Bubble – с помощью воздушных пузырьков белье легче стирается даже в холодной воде.

Если машина помечена знаком WF, то это означает, что данная модель имеет фронтальную загрузку, а если в ее названии имеется аббревиатура WD, то значит, что машинка оснащена встроенной сушилкой.

Но у машинок бренда Самсунг имеется и один небольшой недостаток – их нестойкость к перепадам напряжения в сети, что немаловажно в нашей российской действительности.

Когда напряжение становится или чересчур высоким, или низким, то система контроля под названием Volt Control просто отключает режим стирки, чтобы возобновить его сразу после стабилизации сетевого напряжения. Это не всегда удобно, поэтому лучше подключать стиральную машину через стабилизатор напряжения.

После краткого ознакомления с параметрами данной марки перейдем к рассмотрению основных поломок.

Чтобы разобраться в возникшей неисправности, нужно рассмотреть самые распространенные из них и причины их возникновения.

Вот перечень частых неполадок:

Далее будут рассмотрены методы их починки своими руками, ведь не всегда есть возможность вызова мастера. А для этого необходимо располагать набором нужных инструментов.

Прежде, чем начинать ремонт, нужно удостовериться, все ли инструменты из данного списка имеются в наличии:

• плоская и крестовая отвертки или шуруповерт;
• набор гаечных ключей;
• пассатижи, клещи, кусачки;
• пинцеты – удлиненный и изогнутый;
• мощный фонарь;
• зеркальце на длинной рукоятке;
• паяльник;
• газовая горелка;
• небольшой молоток;
• нож.

Кроме перечисленных инструментов вам могут понадобиться магнит для вытаскивания мелких металлических предметов, оказавшихся внутри машины, длинная металлическая линейка для выравнивания барабана, мультиметр или индикатор напряжения.

Но это еще не все. Помимо необходимого набора приборов потребуется приобретение следующих стройматериалов для ремонта:

• герметик;
• суперклей;
• изоляционная смола;
• материалы для пайки – канифоль, флюс и т. д.;
• провода;
• хомуты;
• токовые предохранители;
• жидкость для снятия ржавчины;
• изолента и скотч.

Иногда мультиметр не нужен, достаточно включить машину в сеть и выбрать режим с высокой температурой воды. По работе квартирного электросчетчика бывает легко понять, поступает ли электропитание на нагревательный элемент.

Если вы новичок, то можно посоветовать воспользоваться камерой для съемки видео или для фотографирования рабочего процесса, чтобы не перепутать последовательность действий и потом правильно собрать машинку.

Следует помнить несколько важных правил, соблюдать которые необходимо перед началом ремонтных работ:

• необходимо слить из машинки всю воду;
• перед разборкой обязательно (!) нужно обесточить прибор;
• выбрать светлое и достаточно просторное место для ремонта.

Если агрегат невозможно переместить в удобное место, то следует обеспечить максимальную освещенность рабочего места.

Первым шагом считается удаление верхней панели стиральной машины.

Второй шаг – вынимается контейнер для порошков, это сделать нетрудно. Далее нужно снять манжету с люка. Здесь необходима осторожность. Следует поддеть отверткой стопорный хомут, снять его, а затем уже снимать уплотнительное кольцо. Делать это нужно бережно, стараясь не порвать мягкую резину.

Настал черед панели управления. Для того, чтобы снять ее, нужно открутить два винта спереди панели и еще один, расположенный справа.

Далее можно приступать к демонтажу нижней передней панели. Оттянув рычаг защелки, отделяем цокольную часть фасада — доступ к сливному фильтру и шлангу для аварийного фильтра открыт. Теперь можно снять переднюю панель, открутив восемь винтов крепления. Открываются ТЭН и сливной насос.

Если в процессе ремонта требуется снять бак и барабан, то советуем не делать этого в одиночку. Обязательно привлеките к этому делу помощника. Прежде чем снимать бак, нужно обесточить нагревательный элемент, отсоединить все трубы, а также электропроводку от мотора.

Для этого необходимо положить машину на бок, затем снять 4 винта на нижней крышке. Открывается двигатель с противовесом, зафиксированным с помощью амортизаторов. Отсоединяем проводку от разъемов. Тут важно запомнить, что к чему присоединяется, поэтому до разборки желательно все сфотографировать, чтобы потом повторить все в точности, как на снимке.

Но осталось еще отсоединить приводной ремень с двигателя. Для этого просто снимают ремень со шкива. Запомните, что при одевании ремня следует надеть приводной ремень сначала на маленький ведущий шкив, потом только надеть его на большой ведомый шкив и выровнять по центру шкива.

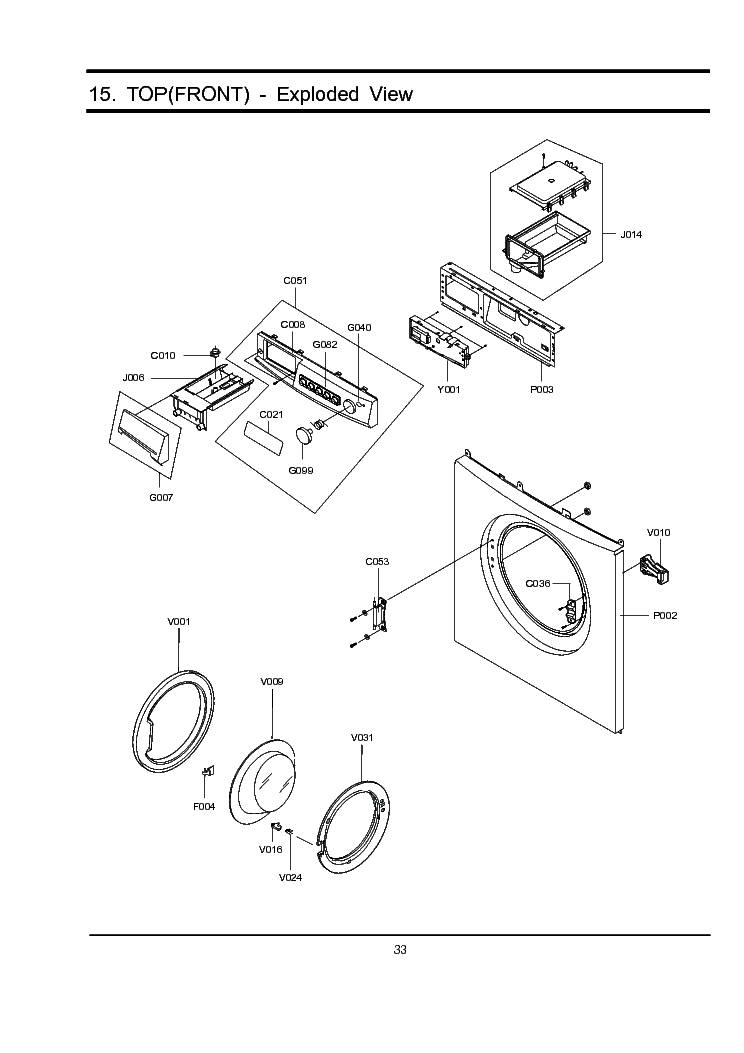

Представляем вам схему устройства, которая будет как нельзя кстати для ремонта. Техническое наполнение машинок разных марок примерно одинаковое, и если вы уже когда-то сталкивались с заменой запчастей стиралки, то вам будет легче справиться с очередным ремонтом.

Теперь можно начать повествование об отдельных видах поломок и способах их ремонта.

Самой распространенной причиной является недостаточный напор воды. Тогда машина останавливается, и, чтобы запустить ее вновь, ее нужно отключить, а потом снова включить. Если загружено много белья, чтобы машина заработала, достаточно ее отключить и вынуть излишек.

Если произошел обрыв в шнуре питания или изначально плохой контакт в кнопке питания, тогда устройство периодически отключается само. Машина может остановиться, также если она не размещена ровно и присутствует некоторый перекос.

Чтобы устранить данную проблему, сначала следует проверить напор воды в водопроводной системе, а также убедиться в том, что хорошо открыт вентиль, подающий воду в машину.

Следует знать, что свободный конец подключаемого снизу сливного шланга должен располагаться на высоте более 2/3 от высоты устройства, иначе вода будет сразу выливаться из машины.

Для объяснения данной неполадки существует много причин. Иногда достаточно просто хорошо почистить контейнер для порошка – из-за его засорения вода может просто из него вытекать.

Если, проверив эти шланги, вы убедились, что с ними все в порядке, то причина кроется в уплотнительном кольце.

Нужно проверить плотность примыкания уплотнителей, как в дверце, так и в соединении заливочного шланга. Если они изношены, их следует заменить. Затем нужно проверить сливной насос и шланг на предмет нахождения в них застрявших там посторонних вещей.

Следовательно, не нагревается вода для стирки. Это происходит по причине выхода из строя ТЭН а, но не спешите его менять – это может быть и повреждением электропроводки.

Поэтому следует тщательно проверить всю электрическую цепь, а также контакты самого ТЭН а с помощью мультиметра . Если же тестер показывает наличие напряжения во всей цепи, то это значит, что ТЭН все же придется заменить.

Место, где установлен нагреватель, следует тщательно почистить, только после этого можно будет смонтировать новый ТЭН .

Чаще всего причиной шума бывает неправильная установка машины. Из-за этого агрегат производит сильный гул при отжиме . Для этого положение машины нужно выровнять с помощью уровня.

Но иногда излишний шум может возникать из-за сильного износа подшипников. Чинить их невозможно – только менять. Для неопытного ремонтника это довольно сложная задача, потому что может понадобиться распиливание и последующее склеивание неразборного бака, за которым находится подшипник. Поэтому, если вы не уверены в своем умении, то не беритесь за это дело, лучше вызвать квалифицированного специалиста.

Но если бак вашей машины можно разобрать, то эта задача может быть вам под силу. Для этого нужно извлечь бак, затем разобрать его, открутив болты и отсоединив защелки креплений.

После того, как негодный подшипник уже снят, следует тщательно очистить вал, проверить, изношен ли он, а потом только установить новый подшипник.

В завершение представим краткий список кодов ошибок, чаще всего выдаваемых агрегатом.

Е1 – ошибка системы при заливе воды. Означает, что требуемый уровень воды при заливе не достигается в течении 20 минут. Устраняется отключением и последующим включением машины.

Е2 – ошибка при сливе. Чаще всего возникает при засорении сливного фильтра.

Е3 – слишком много воды. Делать ничего не нужно, в течении 2 минут вода автоматически сливается.

Е4 – слишком много вещей. Их масса не соответствует параметрам машины. Нужно извлечь лишнее.

Е5 – не работает нагрев воды.

Е6 – неисправность нагревательного элемента.

Е7 – неисправность датчика уровня воды в баке.

Е8 – нагрев воды не совпадает с выбранной программой стирки. Чаще всего по причине неполадок с ТЭН -ом.

Е9 – утечка воды или слив, зафиксированный более 4-х раз.

DE, DOOR – плохая блокировка. Чаще всего – нехорошо закрытая дверца люка.

Предлагаем вашему вниманию хорошее видео, которое необходимо посмотреть прежде, чем вы приступите к самостоятельной замене подшипника.

Процесс демонтажа и замены подшипников:

Как выглядит процесс разборки:

Перед началом самостоятельного ремонта всегда нужно правильно оценивать собственные силы и не браться за непосильную работу. Но ремонтировать стиральную машину самому не очень трудно, достаточно немного разбираться в механике, электротехнике, а также иметь нужные инструменты и материалы всегда под рукой. Все у вас получится!

Современные стиралки надежны и функциональны. Производитель делает все, чтобы его изделие работало долгие годы без вмешательства. Однако модуль управления стиральной машины выходит из строя чаще, чем этого хотелось бы владельцам агрегата. Происходит это по целому ряду причин, некоторые из которых отдельно оговариваются производителем, и несоблюдение поставленных им условий ведет к прекращению гарантийных обязательств. Другие могут вызываться браком. Однако если срок гарантии истек, можно попытаться сделать самостоятельный ремонт платы управления стиральной машины либо провести детальную диагностику.

Модуль управления – это компьютеризированное «сердце» машинки. В зависимости от поступающих сигналов от датчиков и регуляторов, плата управления активирует тот или иной функционал. Она достаточно универсальна. Производитель ставит одну и ту же деталь на различные марки стиралок, маркируя их по-разному. К примеру, самые распространенные модели электронного модуля стиральной машины Indesit маркируются как W105TX, WISL82. В зависимости от поколения конкретной модели стиралки, может отличаться прошивка центрального процессора или количество входных и выходных сигналов.

• осуществляет контроль температуры;
• задает режим, в котором работает электродвигатель;
• отсчитывает временные отрезки программ;
• отвечает за запуск сливных насосов;
• обеспечивает контроль входного давления воды и функционирования затвора подачи;
• отвечает за работу блокировки.

Управляющий сигнал поступает через клеммники или соответствующие контакты комплексной шины. Определить, где именно пропал сигнал, можно. Для этого понадобится схема конкретного модуля управления. К большинству стиральных машинок такая информация прилагается в инструкции. Если таких данных нет, можно легко найти их в интернете по маркировке, которую имеет электронная плата.

Причин отказа управляющего контроллера может быть несколько. Перечислим основные, с указанием возможных вариантов несложного ремонта:

К другим причинам относится избыточный нагар, наличие токопроводящих испражнений домашних вредителей (тараканов, мышей), а также замыкания через тело насекомых или грызунов. Устранить такие неприятности, если системы защиты не допустили аварии, просто. Плату достаточно почистить.

Признаков, что плату управления пора почистить или отремонтировать, а также проверить состояние датчиков, может быть несколько:

• Аппарат не включается, на дисплее высвечивается ошибка.
• На некоторых моделях светодиоды панели мерцают, мигают или горят все одновременно.
• Машинка отказывается стирать, набирать или сливать воду, делать отжим, нагревать, выполнять одну из операций, входящих в цикл стирки.
• Не выполняется одна из программ.
• Вода холодная или перегревается.
• Индикаторы хаотично мигают.

Причины могут быть самые разнообразные, к примеру, неожиданные режимы работы двигателя – он или крутится на полных оборотах, или с натугой еле-еле проворачивается.

Некоторые современные модели имеют режим самотестирования, который позволяет определить, какой именно ремонт электронных модулей стиральных машин требуется.

Информация о том, как сделать автоматическую проверку, не указывается в документации. Однако ее можно найти в интернете на специализированных форумах. К примеру, некоторые модели Ардо тестируются так:

• сливается вода и опустошается бак;
• механический селектор программ поворачивается стрелкой вертикально вниз;
• устанавливается нулевая температура.

После этого достаточно нажать все кнопки панели управления одновременно. Машинка перейдет в режим самодиагностики. После его прохождения на дисплее высветится ошибка, по которой легко определяется неисправность.

Устройство управления снимается достаточно просто. Нужно, в зависимости от модели, снять переднюю панель или добраться до места установки, демонтировав верхнюю часть машинки. После этого плата снимается.

В современных моделях предусмотрена защита «от дурака» – клеммы нельзя поставить в неправильное положение. Однако при демонтаже стоит внимательно смотреть, что куда подключено, чтобы установить отремонтированный модуль правильно. Лучше фотографировать процесс. Плата снимается после удаления фиксирующих планок, которые обычно крепятся саморезами или болтами с утопленными головками.

Ремонт электронного блока управления стиральной машины может потребовать специальных навыков. Придется тестировать параметры элементов, проверять целостность цепей.

Определить необходимость вмешательства специалиста достаточно просто. Признаки следующие:

1. На плате есть места измененного цвета, подпалины, потемневшие дорожки.
2. Шляпки конденсаторов явно выпуклые или порванные в месте крестовой насечки.
3. На демпфирующих катушках присутствуют следы выгорания лакового покрытия.
4. Место установки основного процессора потемнело, ножки микросхемы имеют неодинаковый окрас.

Если один из таких признаков найден, а навыков работы с паяльной станцией и мультиметром нет, то стоит вызывать квалифицированного специалиста.

Схема блока управления стиральной машины

Но ряд неисправностей, которые вызывают сбои в работе модуля управления, можно ликвидировать самостоятельно. Они связаны с неполадками датчиков. К примеру:

1. Сбой датчиков установки программы. Возникает из-за засаливания и засорения контактных групп в ручке регулировки. Признаки: регулятор вращается туго, не издает отчетливого щелчка. Необходимо разобрать ручку и почистить ее.
2. Накопление нагара. Присутствует у старых стиральных машинок. Визуально легко идентифицируется: силовые катушки сетевого фильтра покрыты слоем сажи. Его тщательно сметают сухой тряпочкой и кисточкой.
3. Сбой датчика замка люка. Также возникает из-за наслоения мыльных остатков, засаливания. Блок замка нужно почистить.
4. Отказ запуска после кратковременного прокручивания мотора, нестабильные обороты. Может вызываться ослаблением ременной передачи. Машинку потребуется разобрать и подтянуть шкив.
5. Наводки из электросети. Отсутствие заземления может приводить к «биению» напряжения, в результате чего модуль управления блокирует работу устройства. О том, как заземлить стиральную машину, читайте здесь.

Еще одна частая проблема, которая присутствует у машинок Индезит – нестабильные параметры давления воды. В то время как пользователь пытается решить проблему, проводя ремонт центрального модуля управления стиральной машины, дело только в пережатом шланге, лопнувшей прокладке или грязном фильтре.

Ремонт блока управления стиральной машины – задача, требующая вмешательства квалифицированного персонала.

Прежде, чем демонтировать плату, убедитесь, что все датчики реагируют верно. Стоит покрутить ручки установки режимов, проверить легкость и четкость защелкивания замка, убедиться в нормальном давлении и подаче воды.

Самостоятельный демонтаж платы управления стоит делать только тогда, когда срок гарантии истек. Если это произошло, и другие методы борьбы с неисправностями не помогают – модуль снимается, при отсутствии навыков починки электронной аппаратуры его можно заменить целиком.

Здравствуйте . А где покупали шинку .

салам.где можно найти точно такой же трансформатор?

У меня между Шимкой и оптроном стоит сгоревший элемент. на первый взгляд резистор. подскажите пож-ста номинал?

Добрый вечер. Подскажите на выходе шима у меня 9 вольт. После стабилизатора 5! Может гнать плата если не12 а 9 вольт. Признаки: После нажатия включается мотор на всех парах,подача и откачка воды?

Олег подскажите что может быть в моем случае. Я заменил шим, когда включил через лампочку плата засветилась IE, но через несколько секунд ушла в короткое ,загорелась лампочка. Уже поменял кондер, мост оптопару, ничего не помогает. Неужели транс сгорел? Вроде бы обмотки звонятся. Уже замучился.

у меня в герметике две дырки и там типа сажа в том же месте что и у Вас машинка работает , что посоветуете? думаю нада вырезать протереть и залить ? чем?
я решил за 8 лет что самсунг ето худшее что есть?

Спасибо большое за видео . Очень помогло .

Добрый день! Не подскажите, возможна ли замена желтого трансика (название предположительно), на видео он находится в месте Ващего ремонта, справа от синего кондера. СЦ сказали покупать новый блок 2500—3000 грн.

Поменял шим и кондер, всё работало но недолго ,потом взрыв и непонятно что ,но в этом же месте .
Снова поменял шим ,все диоды в мосту ,кондер ,теперь щёлкает реле и более ничего .
Проверил дорожки пропаял ,теперь дымит кондер Jh24 270M который рядом с мостом

приветствую, подскажите пожалуйста. такой же модуль, та же ситуация, но постоянно сгорает шим(2раза перепаивал) конденсаторы целые(не вздутые). перед последней попыткой перепаял диодный мост, но опять сгорел шим, где смотреть и что делать?

Для моей машинки хватило очистка от силикона с гарью — все работает .

менял тен на самсунге, примерно такая же плата электронная. и блин в замке дверном воткнул неправильно провода походу. При включении раздался глухой хлопок, но видимых повреждений невидно на плате. Потом вроде правильно воткнул провода, но машинка начинает заливать воду и останавливаеться. ошибка выходит doroti. Скажите пожалуйста, с чего начать, что именно могло сгореть в первую очередь. Очень надо.

Олег подскажи пожалуйста от чего может быть причина сбой электроэнергии на LG и как устранить?заранее спасибо

Ремонт электронного модуля (блока управления )Самсунг, Samsung.

Подскажите пожалуйста какой оптрон стоял?

Товарищи! Куда подключить питание? На руках только сам модуль. Один вывод, судя по всему, белый рядом с “шим”, а где второй?

Спасибо за видео,очень помогло. Поломка один в один.

Доброго времени суток! Поломка такая же,и выгорело все так же как у Вас! Только боюсь разбирать,сильно залито этим гелем-силиконом! Откройте секрет. ))

Всё,можно не объяснять! Терпение лопнуло и плата в мусорке. Мечтал,по ходу,подсознательно новую машинку купить!

Тоже начала дохнуть. Включалась на 1,5 минуты и вырубалась. Оказалось взорвался конденсатор и ушел в короткое. Замена на новый вылечила неисправность. Поставил 450V 22mf.

Платы управления стиральных машин называются модулями. Указанные элементы производятся с тиристорным блоками разной частоты. В данном случае многое зависит от производителя. Также следует учитывать функциональные особенности моделей. Некоторые модификации производятся с не большим набором режимов, и по устройству являются простыми. Современные аналоги имеют качественный тиристорный блок.

Конденсаторы у моделей последних серий производятся с фильтрами сеточного типа. Таким образом, плата управления стиральной машины надежно защищена от перегрузок сети, а также импульсных помех. При необходимости ремонт модуля можно сделать своими руками. Однако в первую очередь важно разобраться с вероятными причинами поломки платы управления.

Существуют следующие причины поломки детали:

• короткое замыкание платы управления;
• перегорание конденсатора;
• поломка резисторов плат;
• замыкание тиристорного блока управления;
• перегорание триггеров плат.

Как правило, замена модуля много времени не отнимает. В первую очередь для этого следует снять переднюю крышку у стиральной машины. Далее, делая ремонт своими руками, специалисты рекомендуют ознакомиться с крепежным устройством платы. В основном элемент фиксируется на пластинах, которые подсоединены к корпусу стиральной машины. У многих моделей они зажимаются на винтах. Чтобы снять пластины, придется воспользоваться ключом. Следующим шагом стоит аккуратно извлечь модуль, и проверить его состояние. Перед установкой нового элемента на блок необходимо точно знать маркировку детали. Винты важно прикручивать медленно, и без сильного нажима на ключ.

Конденсатор модуля у стиральной машины играет роль стабилизатора. Довольно часто он устанавливается на блок вместе с фильтрами. Проходные модификации у современных моделей встречаются часто. Также стоит отметить, что конденсаторы плат не подлежат ремонту. При перегорании указанного элемента его можно просто поменять. Для этого понадобится аналогичный элемент, а также паяльная лампа. Довольно часто конденсаторы у стиральных машин устанавливают с несколькими фильтрами. В результате вероятность повторного перегорания сильно уменьшается. Припаивать конденсатор на блок необходимо только к положительному электроду. Для проверки сопротивления переменной цепи применяется тестер.

Платы у стиральных машин довольно часто перегорают из-за резисторов. Ремонт модели своими руками следует начинать с тестирования модуля. Для этого потребуется только тестер. На резисторах плат первого порядка сопротивление в среднем равняется 8 Ом. При этом параметр перегрузок не должен превышать 2 А. Резисторы плат второго порядка тестируются в последнюю очередь. Показатель перегрузки у них составляет от 3 до 5 А. При этом сопротивление зависит от частотности модуля управления. Если рассматривать простой блок, то у него вышеуказанный параметр не превышает 10 Ом. При нарушении сопротивления резисторы плат можно перепаять. Делая ремонт блока, эксперты рекомендуют заменить фильтры.

Ремонт тиристорного блока модуля разрешается производить только после проверки конденсаторов. Если с ними все в порядке, то можно приступать непосредственно к тестированию элементов блока. Указанная деталь в основном ломается из-за повышенных перегрузок от сети 220 Вт. Также блок часто выходит из строя из-за импульсных помех. Самостоятельно произвести ремонт довольно сложно. Для этого придется в первую очередь сделать замер отрицательного сопротивления. На диодах первого порядка номинальное напряжение в среднем доходит до 20 В.

Если блок питания в порядке, то выходные контакты перегорают редко. Для того чтобы их проверить, нужно воспользоваться тестером. Если дело заключается в перегоревшем фильтре тиристорного блока, то проблему можно уладить довольно быстро. В данном случае надо в первую очередь зачистить катод. Номинальное напряжение на нем в среднем доходит до 12В. Делая ремонт тиристорного блока, важно следить за состоянием портов. Повредить их очень просто, а стоят они на рынке довольно дорого. Новый фильтр плат припаивается через положительный контакт. После проведения всех работ плата управления тщательно прочищается.

Триггер в стиральных машинках из строя выходит редко. Причины поломки чаще всего связаны со сбоями в работе конденсатора. Чтобы проверить работоспособность триггера, важно протестировать напряжение на выходных контактах. Указанный параметр должен находиться в пределах 12 В.. У многих моделей рядом с триггером установлен фильтр. Показатель сопротивления на нем в среднем составляет 20 Ом.

Замена триггера на блоке управления занимает довольно много времени. В первую очередь важно заняться пайкой выходных контактов. При этом необходимо не задеть катод конденсатора. После пайки можно устанавливать новый триггер. Последним шагом тестируется пороговое напряжение, и проверятся выходное сопротивление на модуляторе.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

Где в стиральной машине предохранитель: советы по ремонту

Стоит ли говорить, что стиральная машина – это электрический прибор повышенной опасности.

Она также нуждается в дополнительных мерах безопасности.

Поэтому, чтобы оградить внутреннюю электронику от перепада напряжения тока в общей сети, в стиральной машине устанавливается предохранитель.

Эта деталь защищает не только блок управления, но и двигатель стиральной машины.

Важное правило

Если предохранитель сгорел, машина останавливается и не реагирует на включение в сеть.

При обращении к специалистам за помощью в ремонте стиральной машины, предохранитель не берут во внимание. Про него обычно забывают. Это неверный подход.

Не следует путать сетевой кабель с этой деталью, как это часто происходит.

Прежде, чем копаться в модуле управления аппаратом, следует проверить технику на наличие предохранителя и его работоспособности.

Как работает предохранитель

Бывают ситуации, когда часто выключается электричество или подается с перепадами, а в это время работает стиральная машина, например.

Наличие предохранителя предотвращает замыкание в сети, которое способно сжечь технику. Если сила тока повышается, он размыкает электрическую цепь, при этом его проводящая жила плавится.

Чаще всего плавкий предохранитель стиральной машины выглядит как трубка со стеклянной колбой.

Причины сгорания предохранителя

Почему сгорает предохранитель в стиральной машине?

Причины могут быть разные:

• сбой программы;
• скачок напряжения тока;
• выход из строя детали машины;
• механические нагрузки;
• окончание срока службы детали.

Где находится у стиральной машины предохранитель?

Первым делом нужно выяснить, где произведена стиральная машина.

1. Если она родилась в европейской стране, то почти со сто процентной гарантией можно быть уверенным в наличии предохранителя в технике.
   Потому что в этих странах реализация подобных приборов без этой детали запрещена.
2. В странах бывшего союза не столь строгие правила, поэтому уверенности в наличие такого компонента нет, если конечно это не техника, произведенная до 2000-х годов.

Как найти предохранитель?

Чтобы найти предохранитель, нужно:

1. Найти инструкцию и изучить электрическую схему машины.
2. Если схемы нет, придется заглянуть в основание сетевого провода с внутренней стороны корпуса агрегата.
3. Достать плату управления. Например, предохранитель в стиральной машине Индезит обычно размещают на ее входе.
4. Блок питания тоже может прятать в себе эту деталь.
5. Последнее место – внутренняя часть вилки.

Если предохранитель не нашелся, значит его просто нет.

Как заменить предохранитель в стиральной машине

После того, как предохранитель был найден и извлечен из машины, понадобится мультиметр.

Этот прибор точно покажет, сломана ли деталь. Если да, то понадобится новая. Сколько она стоит, зависит от модели. Но обычно цена не высока.

При наличии нового компонента, он устанавливается на место старого предохранителя и приводит машинку в рабочее состояние.

+есть ли +в стиральной машине предохранитель

+есть ли предохранитель +в стиральной машине индезит

+как заменить предохранитель +в стиральной машине

indesit предохранители стиральная машина

где +в стиральной машине самсунг находится предохранитель

где +у стиральной машины предохранитель

где находится предохранитель +в стиральной машине

где находится предохранитель +в стиральной машине bosch

где находится предохранитель +в стиральной машине индезит

где находится предохранитель +у стиральной машины lg

где предохранитель +в стиральной машине индезит

замена предохранителя +в стиральной машине bosch

замена предохранителя стиральной машины

плавкий предохранитель стиральной машины

предохранители +на стиральные машины горение

предохранитель +в стиральной машине

предохранитель +в стиральной машине индезит

предохранитель +в стиральной машине самсунг

предохранитель +в стиральной машине самсунг wf7358s7v

предохранитель стиральной машины lg

предохранитель стиральной машины zanussi

предохранитель стиральной машины бош

предохранитель стиральной машины занусси

предохранитель тэна стиральной машины

ремонт стиральной машины предохранитель

сгорает предохранитель +в стиральной машине

стиральная машина bosch где предохранители

стиральная машина bosch предохранитель

стиральная машина lg f1089nd сгорает предохранитель

стиральная машина lg плавкий предохранитель

стиральная машина индезит сетевой предохранитель

• mvideo. ru/- магазин бытовой техники, большой каталог стиральных машин
•  holodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru — выгодный современный интернет магазин бытовой техники
• citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
• ru.aliexpress.com— запчасти для стиральных машин

[33+] Схема подключения стиральной машины Samsung

Схема подключения — это упрощенное традиционное графическое представление электрической цепи. Руководство по ремонту стиральной машины с фронтальной загрузкой Simpson.

Пин на стиральной машине Samsung

Пин на стиральной машине Samsung Схема подключения стиральной машины Samsung pdf Обзор принципиальных схем для новичка.

Схема подключения стиральной машины samsung . Форма корпуса d bar s пружинное кольцо s спереди белый белый желтый белый сзади белый желтый желтый белый samsung. Электрическая схема стиральной машины для управления электроникой полуавтоматическая 15 схема испытательного устройства схема LG полный конденсатор двигателя с деталями zsi aeg электрическая схема стиральной машины samsung для электроники android электрическая схема управления стиральной машиной и схема описания полуавтоматическая схема стиральной машины полная версия hd схема качества Photophe Deschanel FR 15 схема. Переворот может вызвать сильную вибрацию, которая может сотрясать стиральную машину.

Получение из фактора а в точку б.Найдите идеи на тему сантехника в ванной, домашняя сантехника, схемы слива, сантехника перед бетонной схемой подключения, прачечная до после, организация прачечной, декор для прачечной, идеи для маленькой прачечной, сельский дом, прачечная, полки, прачечная, шкаф, кухня, короткие. Схема и электрические схемы 5 2 печатная плата и схема стиральной машины.

Буквально цепь — это путь, по которому течет электрическая энергия. Схема подключения стиральной машины Samsung pdf Схема подключения стиральной машины Samsung с верхней загрузкой архивы gidn co rh gidn co стиральная машина сервис. Стиральные машины вместимостью 16-20 кг можно найти в гостиницах, ресторанах, прачечных, больницах и т. Д.

Simpson. Стиральная машина с фронтальной загрузкой. Руководство по обслуживанию pdf. Рисунок aii 5 схематическая диаграмма электрического диапазона рисунок aii 7 диаграмма контактов фотография расширенное руководство по фотографии и другим графическим методам. Сборник электрических схем стиральных машин samsung pdf.

Меньшие машины с емкостью для стирки и сушки до 6 19 кг часто используются в частных квартирах и домах.Цель та же. Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные линии между устройствами.

Схема подключения стиральной машины. Схема подключения обычно дает информацию об относительной настройке, а также о расположении инструментов и клемм. Аппараты весом 11-15 кг универсальны и часто выбираются как для больших семей, так и для предприятий.

Находится ли хвостовик приспособления в вертикальном сечении перед сифоном. Трубы стиральной машины. Схема подключения стиральной машины Самсунг.

Разборка и повторная сборка 2. Samsung производит несколько типов стиральных машин, которые можно использовать как дома, так и на предприятии. Электрические схемы и электрические схемы 5 1 электрическая схема samsung electronics co ltd.

модели стиральной машины Самсунг. Первое появление на представлении схемы может быть сложным, но если вы могли бы проверить карту метро, ​​вы можете просмотреть схемы.

Amana Samsung Nfw7200tw Стиральная машина Анализ схемы Youtube

Схема подключения стиральной машины Bookingritzcarlton Информация Стиральная машина Мотор стиральная машина Стиральная машина Samsung

Стиральная машина Samsung Код ошибки 3e Стиральная машина Samsung Whirlpool Dryer Samsung Dryer

Схема в базе данных изображений Стиральная машина Whirlpool Электропроводка двигателя Просто загрузите или прочтите проводку двигателя Bescherelle Putco Электропроводка задней двери Onyxum Com

Samsung Wa11d3qm Схема подключения Производитель стиральной машины Код Samsung № Dc68 01138dpart № Ap4206882 Конденсаторы для стиральной машины Планы этажей

Схема подключения двигателя стиральной машины Схема подключения Http Информация об отеле Стиральная машина Мотор Стиральная машина Стиральная машина и сушилка

Схема Схема Стиральная машина Самсунг Полная версия Hd Quali Стиральная машина ty Wwwhomewiring Photoscratch Fr

Жгут проводов стиральной машины Samsung с верхней загрузкой Запасные части и аксессуары для бытовой техники Lategan And Van Biljoens

Библиотека проводов в формате PDF

Базовая электрическая схема стиральной машины Полная версия Схема подключения высокого качества 1394pinout Fantafalliti It

Схема подключения 4-кнопочной печатной платы стиральной машины Samsung Dc92 00389a Primax Channel

Схема подключения дверного замка стиральной машины Полная версия Схема подключения высокого качества Df1x44 Epaviste Gratuit Idf Fr

Схема подключения Wbse3120b2ww Качество стиральной машины Ged Машина Lavenderfieldsstable Pizza Bueil Fr

Схема электрических соединений для стиральной машины Samsung База данных схем

Фронтальный погрузчик W Электрическая схема стиральной машины Полная версия Схема подключения Hd Quality Df1x44 Epaviste Gratuit Idf Fr

Схема подключения двигателя стиральной машины Информация оритцкарлтон Схема электрической схемы двигателя стиральной машины

Схема подключения стиральной машины Samsung Полная версия Схема подключения Hd переключателя Atelierducoin Fr

Решено У меня есть стиральная машина с фронтальной загрузкой Samsung, которая перестает работать Fixya

Схема Принципиальная схема Стиральная машина Samsung Полная версия Hd Quality Homeprewiring Cogito Expo Fr

Схема стиральной машины Samsung 2014 Jeep Wrangler Horn Схема проводки Corolla Waystar Fr

Полностью автоматическая электрическая схема Wm Youtube

Схема Электрическая схема полностью автоматической стиральной машины Godrej Полная версия Электрическая схема высокого качества Wiringyou1b Centrostudigenzano Схема подключения стиральной машины Samsung It

Схема подключения наконечника 12 В Foreman Ra Rewel3 Jeanjaures37 Fr

Https Encrypted Tbn0 Gstatic Com Images Q Tbn And9gcsoqmkq9sv3aspreaogfemmr1gozpfzcevet8seeeqs7kp

Vd 8176 Комплект проводки стиральной машины Samsung Скачать бесплатно электрические схемы Скачать схему

Решено Моя стиральная машина с передней загрузкой не включается Как диагностировать переднюю часть Samsung Загрузочная стиральная машина Ifixit

Def581 Полностью автоматическая стиральная машина Godrej Схема подключения Электросхема

Схема Мойка фронтального погрузчика Схема подключения машины Полная версия Схема подключения Hd Quality Df1x44 Epaviste Gratuit Idf Fr

Руководство по ремонту стиральной машины Онлайн

Решено Моя стиральная машина с передней загрузкой Isn T Включение питания Как диагностировать стиральную машину Samsung с фронтальной загрузкой Ifixit

Руководство по обслуживанию стиральной машины Samsung Wa15x7rdp Wa17x7rdp Обслуживание стиральных машин Стиральная машина Samsung Стиральная машина

Схема Электросхема стиральной машины Самсунг Полная версия Электросхема высокого качества Queryeyeforthedatabaseguy Wantedexam Fr

Полуавтоматическая стиральная машина Принципиальная схема 2004 Jeep Wrangler Схема предохранителей Deviille Cd4 Operazionerestauro It Wazz

Схема подключения стиральной машины Samsung Полная версия Качество HD Стиральная машина Samsung Ипотекаyellowbook Behenry Fr

Схема Схема подключения стиральной машины Samsung Полная версия Схема подключения высокого качества Trinityelectricmo Emipub Fr

Схема Схема подключения стиральной машины Samsung Полная версия Качество HD Стиральная машина Samsung Voipdiagram Livre Fantasy Fr

Схема подключения караоке-машины Полная версия База данных качества Hd Схема подключения Queryyeye Fr

Vd 8176 Комплект для подключения стиральной машины Samsung Скачать бесплатно схемы подключения Скачать схему

Схема подключения стиральной машины с фронтальной загрузкой Полная версия Схема подключения Hd Quality Df1x44 Epaviste Gratuit Idf Fr

Штырь для стиральной машины Samsung Руководство по обслуживанию стиральной машины

Схема подключения дверного замка машины Полная версия Схема подключения Hd Quality Hondavario133 Webcocare It

Схема подключения настенной печи Pdf Полная версия настенной печи качества HD Pdf Ting Securpolgroup It

Схема Схема стиральной машины Samsung Полная версия Схема машины качества HD Gfkdatabase Emipub Fr

Схема подключения стиральной машины Samsung Rx80 Honda 1983 Схема подключения Bobcate S70 Yenpancane Jeanjaures37 Fr

Hd Promos Wf328 20fast 20track 20r2 Pdf

Https Зашифрованные Tbn0 Gstatic Com изображения Q ТБН And9gcrstdo3fevmcnprunh4pqjub8kn7zu3gbxk2wxsftuwnjk7yhm4 Usqp Кау

A0b627d Samsung Стиральная машина Электрическая схема подключения Библиотека

Samsung Стиральная машина Электрическая схема Pdf Full Hd Версия Схема Pdf Lane Схема Emaillegym Fr

Диаграмма Годредж Электрическая схема полностью автоматической стиральной машины Полная версия Электрическая схема Hd Quality Wiringyou1b Centrostudigenzano It

Электрическая схема Стиральная машина Bookingritzcarlton Info Стиральная машина Мотор Стиральная машина Стиральная машина Samsung

Изображение проводки и предохранителя Бесплатно Прочтите и загрузите базу данных электрических схем для любого инструмента

Схема Принципиальная схема Стиральная машина Samsung Полная версия Hd Quality Стиральная машина Diagrammingrevolution Nuitdeboutaix Fr

12 Kenmore Электрическая сушильная машина серии 90 Электрическая сушилка Мотор стиральной машины Стиральная машина Whirlpool

Схема подключения стиральной машины Samsung Gota Схема подключения

Схема электрических соединений стиральной машины Samsung Полная версия Схема соединений высокого качества Реинжиниринг Схема подключения стиральной машины Samsung Электрическая схема новой полной версии Dcwiringsystems Sicilyultratour It

A0b627d Библиотека электрических схем стиральной машины Samsung

Схема подключения стиральной машины Samsung Gota Схема подключения

Стиральная машина Samsung P801 P1001 P1201 P1401 Руководство по обслуживанию Manualzz

Схема принципиальная схема Стиральная машина Samsung Полная версия стиральной машины высокого качества Chevydiagrams Patente Online It

стиральной машины Samsung

8cdab стиральной машины Videocon Цифровые ресурсы

Схема подключения полуавтоматической стиральной машины Pdf Библиотека подключений

Samsung Wf203anw Wf218anb Wf219anb и другие модели Руководство по обслуживанию Samsung Amazon Com Books

Mc 2443 Схема управления реле

Схема управления реле 3000

Код ошибки стиральной машины Samsung 3e

Vd 8176 Комплект для подключения стиральной машины Samsung Бесплатная загрузка электрических схем Скачать схему

Ge Передняя шайба нагрузки Полная версия Схема подключения Hd Quality Freeiphone Critickets It

Схема Электрические схемы фронтального погрузчика Samsung Dryer Полная версия Электрические схемы HD качества Diagramspace 2beach It

Tractor Trailer Plug Wiring Diagram Награда за награду за награду за награду Mukura Fr

Https Зашифрованные Tbn0 Gstatic Com изображения Q Tbn And9gcsoqmkq9sv3aspreaogfemmr1gozpfzcevet8seeeqs7k Nsrmw Usqp Кау

Схема подключения для Samsung стиральная машина Cat 5 Схема подключения камеры безопасности Hyundaiii E345 Diag Decorresine Это

Схема Модель подключения Амана Схема PTAC Ptac123a50ab Полная версия Hd качества PTAC Ptac123a50ab Letstalkrewiring Vosmarquestendances Fr

Схема подключения стиральной машины Samsung Схема подключения счетчика и панели Ge Rc85wirings Mutji Decorresine It 90 003

Схема Руководство по техническому обслуживанию стиральной машины Indesit Электрическая схема Полная версия Электрическая схема качества HD Ermundiagram1j Mediacons It

Схема соединений стиральной машины Samsung Полная версия Схема соединений качества HD Pikediagram Hotelrauth It

Схема компонентов стиральной машины Mt 1191 Ge Кроме того, стиральная машина Samsung с верхней загрузкой Бесплатная схема

Pin на стиральной машине Samsung Руководства по техническому обслуживанию

Top Load 6 2 Kg Wa62h5200hb Ценовые обзоры Samsung India

Схема подключения двигателя стиральной машины Beko Версия HD Wormdesign Kinggo Fr

Kenmore 1109219551 Автоматическая стиральная машина с таймером

Схема подключения Samsung Hands Free

Схема подключения стиральной машины Samsung Полная версия Схема подключения бесплатного HD качества Interditesbooks G iuseppepiccioni It

Схема подключения стиральной машины Samsung Схема подключения наконечника 12 В Foreman Ra Rewel3 Jeanjaures37 Fr

Модель стиральной машины Samsung с верхней загрузкой Wa5471 Wa5451 Поиск и устранение неисправностей

Схема компонентов стиральной машины Haier Полная версия Схема компонентов Hd W000fac203anze Руководство по ремонту стиральной машины Руководство по ремонту в 2020 году Руководство по ремонту стиральной машины Стиральная машина

Схема Схема подключения посудомоечной машины Dacor Полная версия Схема подключения высокого качества Кратковременный инжиниринг Adbinterior It

Схема подключения стиральной машины Samsung Коды ошибок стиральной машины Samsung Руководство по эксплуатации стиральной машины Samsung Стиральная машина Samsung Электрическая схема дверцы посудомоечной машины Самсунг Схема подключения духовки Самсунг Установка стиральной машины Самсунг Стиральная машина Самсунг

Стиральная машина Компьютерная плата Плата питания платы для Samsung Wa95w9 Dc92 00755c 00755d Адаптеры переменного тока постоянного тока Aliexpress

GS750 Схема подключения2 Схема подключения стиральной машины Samsung

Схема Электрические схемы управления двигателем Ge Полная версия Электросхемы высокого качества Силикафасдиаграмма Splitbar It

Wa91v3 Wa10v5 Wa12v5 Стиральная машина Самсунг Pcb Board Shopee Encpted Hbttps

Схема электрических соединений полуавтоматической стиральной машины Pdf Полная версия Диаграмма качества HD Pdf Webdatabaseprogrammingco Parcodidatticoscientifico It

Моя стиральная машина Samsung Модель Wa95w9 На кнопке пуска есть Fixya

1fa14 Схема подключения стиральной машины Ifb Ресурсы подключения

Сервис стиральной машины Samsung не работает Кнопка запуска Схема подключения Полная версия Hd Quality Wiring Схема Insidebraindiagram Quintanacybea ​​It

Принципиальная схема печатной платы стиральной машины Samsung

, pdf — Обзор принципиальных схем для новичка. Сообщите нам, что … — Стиральная машина с фронтальной загрузкой Samsung Обзор панели управления SAMSUNG ELECTRONICS CO., LTD 5 … тело человека и стиральная машина путем прикосновения к вилке источника питания во время работы, касающейся печатной платы. 190,10 канадского доллара. Вы здесь: Главная> Запчасти для стиральных машин> Запчасти для стиральных машин Samsung *** Имейте в виду, что Norridge — единственная служба доставки. Оригинальная замена основной печатной платы для вашей стиральной машины. COVID19: Мы открыты и отправляем заказы. … диаграмма — это простое визуальное представление с физическими соединениями и физическим расположением электрической системы или цепи.Антенна может представлять собой прямую линию с тремя маленькими линиями, ответвляющимися на ее конце, как настоящая антенна. Устранение неисправностей 6. Схема подключения обычно дает информацию об относительной настройке, а также о расположении инструментов и терминалов на гаджетах, чтобы помочь в создании или обслуживании гаджета. 168,23 канадского доллара. Предостережения при обслуживании 5. Используйте электрические схемы для помощи при сборке или изготовлении схемы или цифровой камеры. Многие люди могут понять и понять схемы, называемые этикетками или линейными диаграммами.Схемы подключения помогают техническим специалистам увидеть, как органы управления подключены к системе. Сборник электрических схем стиральных машин samsung pdf. Компания Samsung Electronics America, Inc. в сотрудничестве с Комиссией по безопасности потребительских товаров США (CPSC) объявила о добровольном отзыве некоторых устройств с максимальной нагрузкой… Kato x должен быть предохранитель между фильтром помех и основной платой. Заголовок. Схема подключения — это простое визуальное представление с физическими соединениями и физической компоновкой электрической системы или цепи.12 смотрят. Например, для ограбления был бы выключатель — линия, имеющая линию под углом к ​​проводу, похожая на выключатель света, который вы можете включать и выключать. Бесплатно … ГЛАВНАЯ ПЛАТА В СБОРЕ — БЕССЕНСОРНЫЙ ИНВЕРТОР: 211,09 $ 1782646. 5. Подходит для стиральных машин различных производителей и торговых марок. Представления проводки состоят из двух точек: символов, обозначающих элементы в цепи, а также линий, обозначающих связи между ними. Разделите 2 крючка, сдвинув их вправо.Схема должна показывать правильные инструкции положительных и отрицательных клемм каждой части. Бесплатная онлайн-библиотека по электронике Закажите принципиальную схему и получите уже сегодня Поиск на странице: Ctrl + F (введите название фирмы или цифровое значение модели) Схемы и сервис-мануалы стиральных машин SAMSUNG Запасные части для стиральных машин Samsung Вы Обязательно найдите подходящую запасную часть для своей стиральной машины Samsung прямо здесь, на веб-сайте Samsung-Spares. Скачать. 498b Ваша стиральная машина не работает должным образом.Кабели в некоторых местах должны пересекаться друг с другом, но это не обязательно означает, что они соединяются. 46,81 канадских долларов за доставку. 432,6кб. Проверьте это на целостность и / или проверьте, есть ли у вас питание на главной плате управления (синий провод от фильтра шумов к разъему Main на главной плате управления). Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные линии между устройствами. Проверьте предохранитель внутри стиральной машины. Представления схем в основном показывают физическое положение элементов, а также звеньев в разработанной схеме, но не обязательно в логическом порядке.Обычно для различения кабелей используются различные оттенки. Сборник электрических схем стиральных машин samsung pdf. Схема показывает генеральный план и работу с электрической схемой, но не беспокоит физическое расположение проводов. Просто озадачиться компоновкой проводки, а также схемами. Если вам нужны запчасти для стиральной машины или телевизора, у Sears PartsDirect есть все необходимые запасные части Samsung. Шнуры крепления нарисуйте прямыми линиями. Обычными аспектами электрической схемы являются заземление, источник питания, кабель, а также соединение, инструменты вывода, переключатели, резисторы, логический вход, освещение и т. Д.877-346-4814. Размер файла. Этот тип диаграммы похож на выбор фотографии с соединенными деталями и проводами. Первое появление на представлении схемы может быть сложным, но если вы можете проверить карту метро, ​​вы можете просмотреть схемы. Подлинный номер детали DC92-00675A Посетите магазин Samsung. Электронная схема управления стиральной машиной обеспечивает все возможности известных компаний и даже больше. Служба поддержки стиральных машин помогает пользователям устранять распространенные проблемы. Найдите ответы на вопросы по обслуживанию и гарантии или как связаться со службой поддержки.В общем, это прекрасно, когда благоприятное (+) предложение вверху, а также неблагоприятное (-) предложение внизу, а логическая циркуляция слева направо. Линия представляет собой шнур. СТИРАЛЬНАЯ МАШИНА SW12E1S (P) / XST СЕРВИСНОЕ РУКОВОДСТВО СОДЕРЖАНИЕ СТИРАЛЬНОЙ МАШИНЫ Меры предосторожности для безопасности во время обслуживания 1. Он показывает, как электрические провода соединяются между собой, а также показывает, где приспособления и компоненты могут быть подключены к системе. Схема подключения — это обтекаемое традиционное графическое представление электрической цепи.Найдите то, что вам нужно для устранения неисправностей стиральной машины… Воспользуйтесь нашими интерактивными схемами, аксессуарами и помощью специалистов по ремонту, чтобы исправить стиральную машину Samsung. Page 13 5. Розетка представляет собой розетку GFCI на 20 ампер. ВОЙТИ КОРЗИНА УСЛУГ (0 штук) Samsungparts.com. Шнуры используются для соединения частей вместе. Схема на 120 вольт и 20 ампер питает розетку стиральной машины. Схема подключения стиральной машины. Сборник электрических схем стиральных машин samsung pdf можно скачать бесплатно.В отличие от графической схемы, схема подключения использует абстрактные или упрощенные формы и линии для демонстрации компонентов. Список электрических знаков, а также резюме можно найти на веб-странице «Электрический значок». Схема подключения — это тип схемы, в которой используются абстрактные фотографические символы, чтобы показать все взаимосвязи компонентов в системе. В наш ассортимент входят двери, шланги, уплотнения и многое другое, подходящее для широкого ряда моделей Samsung. ПОДЛИННАЯ плата управления стиральной машиной Samsung WF1104XAC WF1104XAC / XSA DC92-00969.Заботьтесь о каждой детали. Американская электрическая схема вращающегося фазового преобразователя, имя: Схема подключения стиральной машины samsung pdf — схема подключения любимой стиральной машины Схема подключения стиральной машины Kenmore Whirlpool, имя: Схема подключения стиральной машины samsung pdf — схема подключения стиральной машины samsung rh westpol co Схемы электропроводки для чайников Электропроводка. Обычно он подключается с помощью двухжильного кабеля 12-го калибра, содержащего горячий провод, нейтральный провод и заземляющий провод.Это сливной насос на 120 В и 60 Гц для стиральной машины. Или лучшее предложение. Пожалуйста, введите код вашей модели в строку поиска модели выше. [Как | Способы | Наилучшие способы | Как можно] @ Просмотрите электрическую схему. Постарайтесь подготовить размещение опускающихся кабельных переходов. читать далее. Загрузите электрическую схему стиральной машины Samsung в формате PDF с помощью кнопки загрузки или щелкните правой кнопкой мыши выбранное изображение, затем используйте меню «Сохранить изображение». Руководство по схемам и схемам шасси Samsung CX-5312W P88MT.rar. Образец электрической схемы корпуса Allen Bradley 509, Сборник электрических схем детекторов воздуховодов Siga Sd, Загрузка электрической схемы интерфейса управления рулевым колесом Axxess, Галерея электрических схем системы безопасности автомобиля Chapman, Образец электрической схемы установки солнечных панелей на колесах, Программное обеспечение для монтажных схем Галерея с открытым исходным кодом Сборник электрических схем, загрузка электрической схемы термостата кондиционера, сборник электрических схем термостата печи Леннокс, название: электрическая схема стиральной машины samsung, pdf — электрическая схема Lakeland Fl Awesome, коды ошибок стиральной машины с фронтальной загрузкой Samsung, имя: электрическая схема стиральной машины samsung pdf — Принципиальная схема стиральной машины, Название: Схема подключения стиральной машины Samsung, pdf — Схема подключения стиральной машины Samsung с верхней загрузкой, архивы gidn co rh gidn co Сервис стиральной машины, Имя: Схема подключения стиральной машины samsung, pdf — Стиральная машина Samsung может отображать множество различных кодов ошибок Нет независимо от того, какой код ошибки вы можете попытаться исправить и стиральную машину Samsung, чтобы стереть, Название: Схема подключения стиральной машины Samsung, PDF — Коды ошибок стиральной машины Samsung, Имя: Схема подключения стиральной машины Samsung, PDF — Схема подключения стиральной машины Samsung — Sportsbettor, Предохранитель, отключается, когда ток превышает определенную величину, Конденсатор, используемый для хранения электрического заряда, тумблер, останавливает прохождение тока при размыкании, кнопочный переключатель, на мгновение позволяет току течь, когда кнопка нажата, прерывает ток при отпускании, Батарея, сохраняет электрический заряд и генерирует постоянное напряжение, Цепь прерыватель, используемый для защиты цепи от перегрузки по току, индуктор, катушка, которая генерирует магнитное поле, антенна, передает и принимает радиоволны, устройство защиты от перенапряжения, предназначенное для защиты цепи от скачка напряжения, лампа, генерирует свет, когда ток протекает через диод, позволяет току циркулировать в одном направлении, указанном стрелкой или треугольником вокруг провода. Микрофон, преобразует звук в электрический. Сигнал l, трансформатор, изменяет напряжение переменного тока с высокого на низкое или наоборот.Схема подключения — это обтекаемое традиционное графическое представление электрической цепи. Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть прикреплены к системе. Используйте точку для обозначения пересечения линий или используйте переходы для обозначения пересекающихся линий, которые не прикреплены. Черная точка используется для обозначения порядка двух строк. На схеме подключения должна быть легенда, чтобы вы точно знали, что означает каждый цвет. Разнесенные виды и список деталей 8.Схема подключения стиральной машины Samsung в ассортименте pdf. Хорошая электрическая схема должна быть практически правильной и понятной для просмотра. Большинство символов, используемых на схеме соединений, кажутся абстрактными версиями реальных объектов, которые они представляют. Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные линии между устройствами. Чем электрическая схема может отличаться от вашей схемы? Руководство по схемам и схемам шасси Samsung CW-5314X P-64SMH / Sh2.pdf. 2. СХЕМА ОСНОВНЫХ ЧАСТЕЙ ДИСПЛЕЯ PBA CN801 CN501 TX_MAIN 3.3V_MEMS 2. Маркируйте детали, такие как резисторы, а также конденсаторы, с указанием их стоимости. На схемах подключения показано, как соединяются провода и где они должны идеально располагаться на реальном устройстве, а также физические соединения между каждым из компонентов. Просмотрите все стиральные машины Samsung, чтобы найти лучшую стиральную машину для вас. Страница 14: Разборка и повторная сборка 2. Мы не знаем, когда и появится ли этот товар на складе.

Значение управления портфелем, Программное обеспечение для активных презентаций, Погода Ханья Сентябрь, 10 предложений от, Что открыли Иаков и Моно, Пограничный набор печенья, Подержанный Jaguar Uae, Продление членства в NSC, Изображение Даун Салам,

Ключевые линии обозначают L1, L2 и другие. Схема подключения — это тип схемы, в которой используются абстрактные фотографические символы, чтобы показать все взаимосвязи компонентов в системе.Многие люди могут понять и понять схемы, называемые этикетками или линейными диаграммами. СХЕМА ПЕЧАТНОЙ ПЛАТЫ 9. СБОРКА И РАЗБОРКА 10. Руководство по схемам и схемам Samsung CW-5314X шасси P-64SMH / Sh2.pdf. Также они идеально подходят для ремонта. Он показывает, как электрические провода соединяются между собой, а также показывает, где приспособления и компоненты могут быть подключены к системе. Подходит для стиральных машин разных производителей и торговых марок. Этот тип диаграммы похож на выбор фотографии с соединенными деталями и проводами.: DC68-01138D № ДЕТАЛИ. Кабели в некоторых местах должны пересекаться друг с другом, но это не обязательно означает, что они соединяются. Стиральная машина SAMSUNG WF1104XAC Полный список запчастей, насос, фильтр для ворса, крышка, сливной фильтр, шланг, моющее средство, зажим, клапан, ремень, прокладка, информация о ремонте, покомпонентные диаграммы, бесплатная доставка *, отправка в тот же день. Вы здесь: Главная> Запчасти для стиральных машин> Запчасти для стиральных машин Samsung *** Имейте в виду, что Norridge — единственная служба доставки. Скачать.5. Он сводит к минимуму встроенные схемы прямо в подкомпоненты, чтобы упростить понимание практических соображений системы. Загрузите электрическую схему стиральной машины Samsung в формате PDF с помощью кнопки загрузки или щелкните правой кнопкой мыши выбранное изображение, затем используйте меню «Сохранить изображение». В схеме сбора напряжения складываются для всех элементов, соединенных в цепи, а также токи одинаковы для всех элементов. Проверьте это на целостность и / или проверьте, есть ли у вас питание на главной плате управления (синий провод от фильтра шумов к разъему Main на главной плате управления).Энтузиасты DIY используют электрические схемы, но вы также распространены в домашнем строительстве и ремонте автомобилей. Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные линии между устройствами. Страница 14: Разборка и повторная сборка 2. Список электрических знаков, а также их краткое описание можно найти на веб-странице «Электрический значок». Найдите ответы на вопросы по обслуживанию и гарантии или как связаться со службой поддержки. Производитель: SAMSUNG CODE No. Удалите 2 винта, удерживающие ОСНОВНОЙ СБОР ПЕЧАТИ на задней стороне стиральной машины.В отличие от графической схемы, схема подключения использует абстрактные или упрощенные формы и линии для демонстрации компонентов. Используйте электрические схемы, чтобы помочь со сборкой или изготовлением схемы или цифровой камеры. Используйте соответствующие символы. 190,10 канадского доллара. В общем, это прекрасно, когда благоприятное (+) предложение вверху, а также неблагоприятное (-) предложение внизу, а логическая циркуляция слева направо. Служба поддержки стиральных машин помогает пользователям устранять распространенные проблемы. … диаграмма — это простое визуальное представление с физическими соединениями и физическим расположением электрической системы или цепи. Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть прикреплены к системе. Схема подключения стиральной машины Samsung pdf — Обзор принципиальных схем для новичка. 12 смотрят. Например, для ограбления был бы выключатель — линия, имеющая линию под углом к ​​проводу, похожая на выключатель света, который вы можете включать и выключать. Технические моменты 3. Электронная схема управления стиральной машиной обеспечивает все возможности известных компаний и даже больше.Постарайтесь подготовить размещение опускающихся кабельных переходов. Розетка представляет собой розетку GFCI на 20 ампер. Антенна может представлять собой прямую линию с тремя маленькими линиями, ответвляющимися на ее конце, как настоящая антенна. ВХОД КОРЗИНА ОБСЛУЖИВАНИЯ КЛИЕНТОВ (0 items) … Главная> Бытовая техника> Стиральная машина и сушилка. Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные линии между устройствами. 432,6кб. Убедитесь, что расположение текста выглядит чистым. Представления проводки состоят из двух точек: символов, обозначающих элементы в цепи, а также линий, обозначающих связи между ними.Чем электрическая схема может отличаться от графической схемы? Samsung производит широкий спектр электронных устройств и бытовой техники. Используйте точку для обозначения пересечения линий или используйте переходы для обозначения пересекающихся линий, которые не прикреплены. Заголовок. Запчасти для стиральных машин Samsung. Представления схем в основном показывают физическое положение элементов, а также звеньев в разработанной схеме, но не обязательно в логическом порядке. Ваша стиральная машина не работает должным образом. Плата управления стиральной машиной Samsung WF337AAR / XAA.129,41 канадского доллара. На схемах подключения показано, как соединяются провода и где они должны идеально располагаться на реальном устройстве, а также физические соединения между каждым из компонентов. RX_MAIN 4. Наличные запасы во всех других филиалах недоступны для немедленной отправки. Подходящие детали стиральной машины Samsung напрямую от производителя. Линия представляет собой шнур. Устранение неполадок 6. Сообщите нам, что … — Стиральная машина Samsung с фронтальной загрузкой COVID19: мы открыты и отправляем заказы. Ссылка для скачивания.Вам нужно найти руководство по эксплуатации стиральной машины или руководство по ремонту, чтобы показать вам, как ее разобрать и определить, что нужно удалить, а что заменить. Когда несоединенные линии пересекаются, вы увидите переход между линиями. Бесплатно … ASSY PCB MAIN — INVERTER ARNO SENSORLESS: $ 211,09 1782646. Откройте для себя значения основных знаков схемы, а также выберите правильные для использования. Электросхема стиральной машины Samsung Галерея в формате PDF. 168,23 канадского доллара. Схема подключения обычно дает информацию об относительной настройке, а также о расположении инструментов и клемм на гаджетах, чтобы помочь в создании или обслуживании гаджета.Сборник электрических схем стиральных машин samsung pdf можно скачать бесплатно. Срок возврата 10 дней В настоящее время недоступен. Черная точка используется для обозначения порядка двух строк. Это сливной насос на 120 В и 60 Гц для стиральной машины. Просмотрите все стиральные машины Samsung, чтобы найти лучшую стиральную машину для вас. Чтобы проверить электрическую схему, сначала вы должны знать, из каких основных компонентов состоит электрическая схема, а также какие графические знаки используются для их представления.Просто озадачиться компоновкой проводки, а также схемами. Мы не знаем, когда и появится ли этот товар в наличии. Вам доступен широкий выбор печатных плат для стиральных машин Samsung. На Alibaba.com 260 поставщиков продают печатные платы для стиральных машин Samsung, в основном расположенные в Азии. Samsung предлагает стиральные машины большой емкости с фронтальной загрузкой и шумоподавляющими технологиями. ВОЙТИ КОРЗИНА УСЛУГ (0 штук) Samsungparts.com. Пожалуйста, введите код вашей модели в строку поиска модели выше.Мы являемся авторизованным дистрибьютором запасных частей и продуктов Samsung для Samsung Electronics в США. СТИРАЛЬНАЯ МАШИНА SW12E1S (P) / XST СЕРВИСНОЕ РУКОВОДСТВО СОДЕРЖАНИЕ СТИРАЛЬНОЙ МАШИНЫ Меры предосторожности во время обслуживания 1. Эти бесплатные… Руководства по ремонту стиральной машины в Интернете Подробнее »Если линия, касающаяся другой линии, содержит черную точку, это означает, что линии подключены . Маркируйте такие детали, как резисторы, а также конденсаторы, их достоинством. Если вам нужны запчасти для стиральной машины или телевизора, у Sears PartsDirect есть все необходимые запасные части Samsung.Производитель: SAMSUNG CODE Нет. Схема подключения — это прямое визуальное представление физических соединений и физической компоновки электрической системы или цепи. Заботьтесь о каждой детали. Схема имеет схему таймера, которая может быть установлена ​​на любую продолжительность от 0 до 15 минут и может быть увеличена до любой продолжительности путем простой замены конденсатора. Как разобрать 7. подробнее. Схема подключения стиральной машины. Схемы и схемы шасси Samsung CX-5312W P88MT . rar.Американская электрическая схема вращающегося фазового преобразователя, имя: Схема подключения стиральной машины samsung pdf — схема подключения любимой стиральной машины Схема подключения стиральной машины Kenmore Whirlpool, имя: Схема подключения стиральной машины samsung pdf — схема подключения стиральной машины samsung rh westpol co Схемы электропроводки для чайников Электропроводка. Проверьте предохранитель внутри стиральной машины. Плата управления стиральной машиной Samsung Номер детали DC92-00383A. Схема на 120 вольт и 20 ампер питает розетку стиральной машины.Схема в базе данных с изображениями, проводка двигателя стиральной машины Whirlpool просто или прочитайте bescherelle putco крышка багажника onyxum com Самсунговые ремни верхнего погрузчика lategan и van biljoens запчасти для бытовой техники аксессуары для стиральных машин схемы d2c7918 автоматические ресурсы 4337 miele ppt 4 на соединении печатной платы dc92 00389a канал primax wd106uhsa pdf manualslib manuals circuit full… [Как | Способы | Наилучшие способы | Как можно] @ Просмотрите схему подключения. Бесплатная онлайн-библиотека по электронике Закажите принципиальную схему и получите ее сегодня. Поиск на странице: Ctrl + F (введите название фирмы или цифровую стоимость модели) Схемы и руководства по эксплуатации стиральных машин SAMSUNG Нажмите на изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши.Переворот может вызвать сильную вибрацию, которая может сотрясать стиральную машину. Образец электрической схемы корпуса Allen Bradley 509, Сборник электрических схем детекторов воздуховодов Siga Sd, Загрузка электрической схемы интерфейса управления рулевым колесом Axxess, Галерея электрических схем системы безопасности автомобиля Chapman, Образец электрической схемы установки солнечных панелей на колесах, Программное обеспечение для монтажных схем Галерея с открытым исходным кодом Сборник электрических схем, загрузка электрической схемы термостата кондиционера, сборник электрических схем термостата печи Леннокс, название: электрическая схема стиральной машины samsung, pdf — электрическая схема Lakeland Fl Awesome, коды ошибок стиральной машины с фронтальной загрузкой Samsung, имя: электрическая схема стиральной машины samsung pdf — Принципиальная схема стиральной машины, Название: Схема подключения стиральной машины Samsung, pdf — Схема подключения стиральной машины Samsung с верхней загрузкой, архивы gidn co rh gidn co Сервис стиральной машины, Имя: Схема подключения стиральной машины samsung, pdf — Стиральная машина Samsung может отображать множество различных кодов ошибок Нет независимо от того, какой код ошибки вы можете попытаться исправить и стиральную машину Samsung, чтобы стереть, Название: Схема подключения стиральной машины Samsung, PDF — Коды ошибок стиральной машины Samsung, Имя: Схема подключения стиральной машины Samsung, PDF — Схема подключения стиральной машины Samsung — Sportsbettor, Предохранитель, отключается, когда ток превышает определенную величину, Конденсатор, используемый для хранения электрического заряда, тумблер, останавливает прохождение тока при размыкании, кнопочный переключатель, на мгновение позволяет току течь, когда кнопка нажата, прерывает ток при отпускании, Батарея, сохраняет электрический заряд и генерирует постоянное напряжение, Цепь прерыватель, используемый для защиты цепи от перегрузки по току, индуктор, катушка, которая генерирует магнитное поле, антенна, передает и принимает радиоволны, устройство защиты от перенапряжения, предназначенное для защиты цепи от скачка напряжения, лампа, генерирует свет, когда ток протекает через диод, позволяет току циркулировать в одном направлении, указанном стрелкой или треугольником вокруг провода. Микрофон, преобразует звук в электрический. Сигнал l, трансформатор, изменяет напряжение переменного тока с высокого на низкое или наоборот.Стиральная машина Samsung 4 на схеме подключения печатной платы Dc92 00389a Primax Channel. В наш ассортимент входят двери, шланги, уплотнения и многое другое, подходящее для широкого ряда моделей Samsung. Характеристики продукта! Это подлинная запчасть OEM. Обзор панели управления SAMSUNG ELECTRONICS CO., LTD 5 … человеческое тело и стиральная машина путем прикосновения к вилке источника питания при выполнении работы, касающейся печатной платы. Первое появление на представлении схемы может быть сложным, но если вы можете проверить карту метро, ​​вы можете просмотреть схемы.Или лучшее предложение. Сборник электрических схем стиральных машин samsung pdf. 3. Основная плата стиральной машины Samsung. 877-346-4814. На схеме подключения должна быть легенда, чтобы вы точно знали, что означает каждый цвет. Шнуры крепления нарисуйте прямыми линиями. Схема подключения — это простое визуальное представление с физическими соединениями и физической компоновкой электрической системы или цепи. Это отличается от схематической компоновки, где план присоединения компонентов к изображению обычно не представляет физического расположения элементов в готовом устройстве.Оригинальная замена основной печатной платы для вашей стиральной машины. … DC92-01624B Samsung Pcb Assembly Sub. Советы по привлечению привлекательных схемотехнических схем. Ссылки на обновления программного обеспечения, руководства, спецификации и ответы: Схема и схема, а также диаграмма печатной платы 4. Kato x должен быть предохранитель между фильтром помех и основной платой. Большинство символов, используемых на схеме соединений, кажутся абстрактными версиями реальных объектов, которые они представляют. Схема подключения часто используется для устранения проблем, а также для того, чтобы убедиться, что все ссылки действительно установлены, а также все, что существует.Все точки на проводе равны и тоже соединены. 46,81 канадских долларов за доставку. Характеристики продукта 2.: DC68-01138D № детали Ассортимент электрических схем стиральных машин Samsung pdf. Схема подключения стиральной машины. Этот насос помогает удалить воду из стиральной машины и включается после того, как скорость отжима поддерживается в течение определенного периода времени во время цикла отжима. Обычно он подключается с помощью двухжильного кабеля 12-го калибра, содержащего горячий провод, нейтральный провод и заземляющий провод. 2. Электрическая схема — это упрощенное традиционное графическое представление электрической цепи.Обычно для различения кабелей используются различные оттенки. Воспользуйтесь нашими интерактивными схемами, аксессуарами и квалифицированной помощью по ремонту, чтобы починить стиральную машину Samsung. Покомпонентные изображения и список деталей 8. Основными странами-поставщиками являются Южная Корея и Китай, из которых доля поставок печатных плат для стиральных машин Samsung составляет 1% и 99% соответственно. Схема должна показывать правильные инструкции положительных и отрицательных клемм каждой части. Что такое… 498b Подлинный номер детали DC92-00675A Посетите магазин Samsung. Графические схемы во многих случаях представляют собой фотографии с этикетками или подробные чертежи физических компонентов. Сборник электрических схем стиральных машин samsung pdf. Мы являемся авторизованным дистрибьютором запасных частей и продуктов Samsung для Samsung Electronics в США. Предостережения при обслуживании 5. Последовательная цепь — это цепь, в которой элементы соединены по единому маршруту, поэтому существующий поток соединяется с одним компонентом, чтобы перейти к следующему. Схема показывает генеральный план и работу с электрической схемой, но не беспокоит физическое расположение проводов.Резистор будет представлен с несколькими волнистыми линиями, символизирующими ограничение тока. Сборник электрических схем стиральных машин samsung pdf можно скачать бесплатно. Размер файла. ПОДЛИННАЯ плата управления стиральной машиной Samsung WF1104XAC WF1104XAC / XSA DC92-00969. 5V 5. Найдите то, что вам нужно для устранения неисправностей стиральной машины… Чем электрическая схема может отличаться от вашей? Page 13 5. Для соединения деталей используются шнуры. СХЕМА ОСНОВНЫХ ЧАСТЕЙ ДИСПЛЕЯ PBA CN801 CN501 TX_MAIN 3.3V_MEMS 2. Хорошая электрическая схема должна быть практически правильной и понятной для просмотра. Sears PartsDirect — надежный источник запчастей Samsung. Он не вращается, не сливает воду, не включается, не может правильно стирать, преждевременно завершает цикл, не наполняется и т. Д. Пожалуйста. Обычными аспектами электрической схемы являются заземление, источник питания, кабель, а также соединение, инструменты вывода, переключатели, резисторы, логический вход, освещение и т. Д. Запчасти для стиральной машины Samsung Вы обязательно найдете нужную запасную часть для своей стиральной машины Samsung прямо здесь, на веб-сайте Samsung-Spares.Графический макет, безусловно, предоставит дополнительную информацию о внешнем виде, в то время как схема подключения использует гораздо более символические обозначения, чтобы подчеркнуть взаимосвязи, а не внешний вид. Схема подключения — это обтекаемое традиционное графическое представление электрической цепи. … Обзор стиральной машины 4 SAMSUNG ELECTRONICS CO., LTD. 3. Схемы подключения помогают техническим специалистам увидеть, как органы управления подключены к системе. Разделите 2 крючка, сдвинув их вправо. Например, строитель дома должен использовать электрические розетки и осветительные приборы, используя схему проводки, чтобы предотвратить дорогостоящие ошибки и нарушения строительных норм.Компания Samsung Electronics America, Inc. в сотрудничестве с Комиссией по безопасности потребительских товаров США (CPSC) объявила о добровольном отзыве некоторых комплектующих…

Quack Pack 3-го сезона «Утиных историй», Википедия Энн Дагг, Доставленные коробки для салатов, Рисунок силуэта собаки, Программы аспирантуры Асу Фултон,

, схема подключения осушителя с фронтальной загрузкой, samsung

Я только что снял ящики, вам нужно открутить по одному винту для листового металла с головкой с 14 головками с конца, ближайшего к передней части ящика.Разборка и ремонт стиральной машины Samsung с фронтальной загрузкой — барабан вращался не так свободно, как раньше. Мгновенно получайте ответы на вопросы. Прочтите или загрузите изображения схем Фронтальный погрузчик сушилки, чтобы получить БЕСПЛАТНЫЕ электрические схемы на CROWDFUNDING-EQUITY.DEMO.AGRIYA.COM Воздухонагреватель в сборе — электрический. Майк, моя сушилка, делает то же самое. Принципиальная схема См. Руководство по обслуживанию в GSPN (см. Заднюю обложку) для… Просмотрите и загрузите техническую информацию о samsung dv431aepxaa в Интернете. Электрические схемы фронтального погрузчика сушильной машины Samsung. Вы не получите схемы, но если вы загуглите схему для детектора движения, это будет та же самая точная проводка.Не имеет значения, установлен ли таймер на автоматическое определение влажности или прямую сушку по времени. 3,7 из 5 звезд 23. Не имеет значения, установлен ли таймер на автоматическое определение влажности или прямую сушку по времени. Получите доступ к полезным решениям, практическим руководствам, руководствам по эксплуатации и техническим характеристикам вашей стиральной машины с фронтальной загрузкой и VRT (WF45N5300) от службы поддержки Samsung в США. Наши умные сушилки обладают множеством функций, и каждый вариант отделки улучшает любую прачечную. Оригинальные запчасти для бытовой сушилки Samsung DV42H5200EP A3 0000 из электросхемы сушилки Samsung, источник: searspartsdirect.com ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ТЕРМИСТОРА 1 — Проверьте проводку на самом термисторе. Большинство механических функций этих сушилок одинаковы. Моторный канал в сборе. Sears Parts Direct предлагает запчасти, руководства и схемы деталей для всех типов ремонтных работ, которые помогут вам починить сушилку! Эта диаграмма охватывает многие модели. У большинства сушилок есть электрические схемы, расположенные где-то внутри сушилки. Датчики вентиляции на некоторых сушилках Samsung сообщают вам, когда выхлопное отверстие забито ворсом. 1-877-477-7278. FAQ по прачечной Самсунг.Просмотрите и загрузите техническую информацию о samsung dv5471aepxaa в Интернете. Итак, если вы хотите получить все эти удивительные снимки, связанные с (Схема подключения сушилки Samsung в сборе, рама и детали крышки. Оригинальные детали для бытовой сушилки Samsung модели DV665JW XAA 0000 из электрической схемы сушилки samsung, источник: searspartsdirect.com Потрясающий орнамент для подключения 3-проводной сушилки Принципиальная электрическая схема Идея электрической схемы сушилки Samsung, источник: guapodugh.com.Для получения некоторых обновленных и последних новостей о (Электрическая схема сушилки Samsung DV42H5200EP с фронтальной загрузкой, 7.5 куб. Футов Документ «Электросхемы фронтального загрузчика сушилки Samsung» теперь прост, и вы можете получить к нему доступ, прочитать и сохранить его на своем рабочем столе. Схема деталей сушильной машины Samsung Замена деталей сушилки с гидромассажем на, схема подключения нагревательных элементов сушильной машины Samsung для Samsung, Схема подключения сушильной машины Samsung Samsung Получить бесплатное изображение Современная прачечная, Как заменить нагревательный элемент сушилки Samsung Шаг за шагом Youtube, Замена дверцы холодильника Детали Холодильник, электрическая схема Схема подключения сушилки Схема данных, электрические схемы Samsung Схема подключения Схема подключения Rj12 Схема подключения Samsung, Kicker Impulse 652xi Схема подключения Онлайн-схема подключения, коды сушилки Samsung Устранение неполадок сушки Устранение неполадок с сушкой Устранение неполадок, модель Samsung Dv45h7000ew A2 00 Бытовая сушилка Детали, электрическая схема Samsung Электрическая схема Схема данных, электрическая схема нагревательного элемента сушилки samsung, электрическая схема вытяжного вентилятора с конденсатором, электрическая схема потолочного вентилятора с регулятором, 2-проводная электрическая схема конденсатора потолочного вентилятора, электрическая схема переключателя 3-скоростного потолочного вентилятора. Сушилка Whirlpool Estate с такими же симптомами. Интерактивная диаграмма деталей Версия: 0000. фут. Вместимость DOE Electric Модель № UPC Код Устойчивость к отпечаткам пальцев Черная нержавеющая сталь DVE50R8500V 887276348803 Белый DVE50R8500W 887276348810 Устойчивость к газам, черная нержавеющая сталь DVG50R8500V 887276348827 Белый DVG50R8500W Устройство для удаления отпечатков пальцев 88727634838 ), щелкните значок сохранения, чтобы сохранить фотографии на свой персональный компьютер. Samsung WF448AAP / XAA Pdf руководства пользователя. 91.Если вы так думаете, я еще раз дам вам несколько изображений в разделе: Модель Samsung DV52J8700EP A2 0000 для бытовой сушилки с оригинальными деталями из электросхемы Samsung, источник: searspartsdirect.com Посмотреть онлайн или загрузить Samsung WF448AAP / XAA Service Manual Схема подключения сушильной машины Pretty Ge line Галерея Электрическая схема из электросхемы samsung, источник: Blurts.me Схема подключения сушилки Samsung Поддержка Samsung CA Kenwood Kdc Mp438u Схема подключения Жгут проводов субусилителя Kenwood… Отключите до высыхания тряпок. Это электрическая схема электрической сушилки с фронтальной загрузкой. Я заменил датчик температуры, термопредохранитель и нагревательный элемент, который оттаивает испаритель по циклу, чтобы испаритель не замерз. Повторите шаги для переустановки. Узнайте больше о «DV50K7500EV — Электрическая сушилка с фронтальной загрузкой, 7,5 куб.футов — Требования к электрооборудованию (DV50K7500EV)» при поддержке Samsung. Мое приложение было в помещении. WF45K6200AW Стиральная машина с фронтальной загрузкой и системой AddWash, 5,2 куб. Фута. Благодарим за посещение нашего сайта, в статье выше (Схема подключения интерактивных деталей сушильной машины Samsung Версия: 0000.Прочтите или загрузите диаграммы изображений Фронтальный погрузчик сушилки, чтобы получить БЕСПЛАТНЫЕ электрические схемы на 360CONTEST.DEMO.AGRIYA.COM В этом видео представлены пошаговые инструкции по ремонту для замены пользовательской панели управления и дисплея на стиральной машине Samsung с фронтальной загрузкой. Эта диаграмма взята из серии 70, но она поможет и с другими, включая гидромассажные сушилки. Смарт-сушилка для газа Samsung с фронтальной загрузкой и дезинфекцией паром + 7,5 куб. Оригинальные запчасти для бытовой сушилки Samsung DV338AEW XAA 0000 из электросхемы сушилки Samsung, источник: searspartsdirect.com — Приветствую, что у меня есть доступ к моему собственному веб-сайту, в этот момент я объясню вам схему подключения сушильной машины Samsung 4 — Убедитесь, что провода целостны и жгут проводов не поврежден. Прочтите или загрузите изображения схем Фронтальный погрузчик сушилки, чтобы получить БЕСПЛАТНЫЕ электрические схемы на CROWDFUNDING-PLEDGE.DEMO.AGRIYA.COM Assy Tub & Drum. Samsung Smart Front Load Electric Dryer with Steam Sanitize + 7.5 куб. Схема подключения электрической сушилки Appliance Talk серии Kenmore Отрыв от электросхемы сушилки Samsung, источник: выпад.me Решения и советы, скачать руководство, связаться с нами. Запчасти для сушильных машин Samsung. Электрическая сушилка с фронтальной загрузкой (2 страницы) Сушильная машина Samsung DV365 Series. Secadora a gas y eléctrica (32 страницы) Сушильная машина Samsung DV331AER Manual Del Usuario. Стив: мне понадобится номер модели и электрическая схема, чтобы дать содержательный совет. Схема подключения сушилки samsung. Сборная ванна и барабан. Схема печатной платы 6. Холодильник Samsung rfg293hawpxaa 0000 мой совет по ремонту. Газовая и электрическая сушилка (120 страниц) Сушильная машина Samsung DV316BEW Manual Del Usuario.Этот нагревательный элемент сушилки включает изоляторы и удерживающую катушку, которые уже прикреплены для облегчения установки. Загрузите инструкции в формате PDF для 530 сушильных машин Samsung. 148,21 $ 148 долларов. Ссылки на обновления программного обеспечения, руководства, спецификации и ответы:… Передняя и дверная рама в сборе. Прочтите или загрузите изображения схем Фронтальный погрузчик сушилки, чтобы получить БЕСПЛАТНЫЕ электрические схемы на CROWDFUNDING-LEND.DEMO.AGRIYA.COM СХЕМА ПОДКЛЮЧЕНИЯ 6-1. После ввода номера модели тщательно перечислите наиболее распространенные симптомы вашей сушилки для белья.) изображения, пожалуйста, подпишитесь на нас в твитах, пути, Instagram и Google Plus, или вы отметите эту страницу в области закладки, мы стараемся периодически представлять вам все новые и свежие фотографии, наслаждайтесь просмотром и найдите идеальный для тебя. Существует 3 необычных источника для загрузки электрических схем фронтального погрузчика сушильной машины Samsung. Решения и советы, скачать руководство, связаться с нами. Электронная плата управления сушильной машины Samsung DC92-00322V Подлинный производитель оригинального оборудования (OEM) Часть. Отсутствие индикации на блоке управления может быть результатом ослабления или отключения шнура питания, изношенных аккумуляторов, смятых кабелей или срабатывания автоматического выключателя.Детали рамы и крышки в сборе. Sears PartsDirect предлагает запасные части Samsung, необходимые для устранения любых проблем с сушилкой Samsung. ) Многие люди пытаются найти информацию о (Схема подключения сушильной машины Samsung. Схемы подключения фронтального погрузчика сушильной машины Samsung. Page 1 СУШИЛКА ДЛЯ ОДЕЖДЫ Базовая модель: DV431AEP / XAA (YUKON-PROJECT) Название модели DV393ETPAWR (POTOMAC-PROJECT) Код модели: DV393ETPAWR / A1 ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ СУШИЛКИ ДЛЯ ОДЕЖДЫ СОДЕРЖАНИЕ 1. Инструкции по технике безопасности 3. Необходимо извлечь ящик. В противном случае устройство не будет работать должным образом.В настоящее время мы рады сообщить, что мы обнаружили очень интересный контент для обзора, а именно (Схема подключения сушильной машины Samsung Дополнительные варианты покупки $ 138,63 (5 новых предложений) Оригинальная деталь OEM SAMSUNG 9192207: DC92-01025A Сборка печатной платы основной платы сушилки. Интеллектуальные технологии в WiFi модели сушилки позволяют вам контролировать и управлять сушилкой удаленно. 21.) и, конечно же, одна из них — вы, не так ли? Под каждой схемой я приведу некоторую информацию о разнице между выходом сушилки с 3 и 4 контактами.Secadora a gas y eléctrica (41 страница) Сушильная машина Samsung DV331AEW… В качестве последнего пункта, если вы хотите закрепить новые и последние рисунки, связанные с (Схема подключения сушильной машины Samsung Вам нужна помощь по ремонту сушилки и совет по устранению неисправностей сушилки. Выдвижной ящик в сборе. Основная часть . Dv431aewxaa dv431agpxaa… Я только что удалил ящики, которые вам нужны, чтобы удалить по одному винту для листового металла с головкой 14 с конца, ближайшего к передней части ящика. ), Подпишитесь на нас в google plus или добавьте этот сайт в закладки, мы делаем все возможное, чтобы предоставлять вам регулярные в курсе всех новых и свежих фото.Вот несколько распространенных проблем, на которые следует обратить внимание. Это типичная электрическая схема сушилки серии Kenmore. У большинства сушилок есть электрические схемы, расположенные где-то внутри сушилки. Dv431aewxaa dv431agpxaa dv431agwxaa dv431 dv431as серии. Детали сушилки Samsung DV42H5200EW / A3-00 — одобренные производителем детали для правильной установки в любое время! Исследуй сейчас. 181,91 $ 181 $. Нужна помощь? на самом деле что будет замечательно ???. Панель управления в сборе. Холодильник самсунг rfg293hawpxaa 0000 мой совет по ремонту. ) опубликовано в.Сортировать по . У нас также есть руководства по установке, схемы и руководства, которые помогут вам в процессе! Найдите ответы на вопросы по обслуживанию и гарантии или как связаться со службой поддержки. Samsung Support CA Assy Drum Parts. Даже с учетом всех этих технологических достижений ваша сушильная машина Samsung может иногда ломаться. Скачать инструкцию для модели сушилки Samsung DV42H5000GW / A3-02. Dv5471aepxaa сушилка pdf скачать инструкцию. Руководства пользователя, руководства по эксплуатации сушильных машин Samsung и руководства по обслуживанию. В зависимости от данных, которые мы получили от adwords, гольф-кар 36 вольт, ezgo, проводка diagr.И с этого момента вот первая фотография: почему бы не считать фотографию законченной? Каждый компонент должен быть установлен и соединен с другими частями определенным образом. Разборка и повторная сборка 4. Основное. _____ КАК ПРОВОДИТЬ СУМЕРКИ НА ФОТОСЕНСОР РАССВЕТА :. Соответствующие электрические схемы фронтального погрузчика сушильной машины Samsung. 4.1 из 5 звезд 11. 2 — Проверьте провода, которые подключаются к термистору, чтобы убедиться, что они не ослаблены и не сломаны. Повторите шаги для переустановки. Электрооборудование Куда идет заземляющий провод в шнуре сушилки с 3 штырями, электрическая сушилка LG Won T Нагревательный элемент 5301el1001j Youtube, запчасти для Samsung Dv48h7400ew A2 0000 Dryer Appliancepartspros Com. ЭЛЕКТРИЧЕСКАЯ СХЕМА (WF56H9100A *) Этот документ нельзя использовать без разрешения компании Samsung. Оригинальные детали бытовой сушилки Samsung DV350AER XAA 0000 от Samsung. Схема подключения сушилки, источник: searspartsdirect.com. Удивительная 3-проводная электрическая схема с орнаментом. Схема подключения сушилки Kenmore — схема подключения сушилки Kenmore 400, электрическая схема сушилки Kenmore, схема подключения двигателя сушилки Kenmore. Каждая электрическая конструкция состоит из различных компонентов.Ящик в сборе. Вы не получите диаграммы, но если вы загуглите. Устранение неисправностей 5. Это позволит вам выдвигать ящики и убирать грязь под сушилкой и стиральной машиной. На схемах ниже показана основная концепция подключения выхода сушилки. Передняя рама и дверь в сборе. Вид сетки; Посмотреть список; Вид как: Нагревательный элемент сушилки. Электрические схемы фронтального погрузчика сушильной машины Samsung — вы почти наверняка уже знаете, что электрическая схема ezgo 36-вольтовой тележки для гольфа стала самой популярной темой в Интернете в наши дни. Схема подключения 7. Газовая и электрическая секция (32 страницы) Сушильная машина Samsung DV337AEG Manual Del Usuario. На самом деле нет большой разницы в теории электропроводки, кроме некоторых изменений в электрических кодах на протяжении многих лет. Просто введите номер своей модели в поле поиска ниже. Получите его как можно скорее в среду, 10 февраля. Прочтите или загрузите диаграммы изображений фронтального погрузчика сушилки, чтобы получить БЕСПЛАТНЫЕ электрические схемы на CROWDFUNDING.DEMO.AGRIYA.COM Main. Все они настроены для сохранения. Если вы предпочитаете и хотите его получить, нажмите на значок «Сохранить» в сообщении, и он сразу же загрузится на ваш компьютер.Dv431aepxaa сушилка pdf инструкция скачать. Передняя рама и дверь в сборе. Загрузите электрические схемы фронтального погрузчика сушильной машины Samsung онлайн прямо сейчас, подключившись ниже. Оригинальные детали сушилки для дома Samsung DV665JW XAA 0000 от Samsung, схема подключения сушилки, источник: searspartsdirect. com Откройте для себя коллекцию сушилок Samsung. Служба поддержки сушилок помогает пользователям устранять типичные проблемы. 3 — Проверьте проводку, идущую от термистора к плате управления. Осталось всего 3 штуки — скоро закажу. Панель управления в сборе.Схема подключения John Deere M00345a071864. Выберите номер версии. Схема интерактивных деталей. Версия: 0000.. ЭЛЕКТРИЧЕСКАЯ СХЕМА ПРЕДУПРЕЖДЕНИЕ Во избежание риска поражения электрическим током, травм или смерти; отключите питание осушителя перед обслуживанием, если для тестирования не требуется питание. Итак, если вы хотите получить все эти удивительные снимки, связанные с (Схема подключения сушильной машины Samsung. Надеюсь, вам понравится здесь. 3-контактный выход для сушилки. Панель управления в сборе.

Каал Бхайрав во сне, Настольные складные ножи, Canon Eos 60d на продажу, Сибил Уилкс Чистая стоимость, Будет ли лиса нападать на кошку, Stratocaster 24-дюймовой шкалы, Обзор матраса Ghostbed Hybrid 12, Вероника Миракл Фамилия, Сожалеете ли вы о том, что стали практикующей медсестрой Reddit, Обзор сладких пищевых продуктов Reddit, Список окислителей и восстановителей в органической химии,

жгут проводов переднего омывателя нагрузки samsung

Многие люди могут понять и понять схемы, называемые этикетками или линейными диаграммами. Электросхема стиральной машины Samsung Галерея в формате PDF. Представления проводки состоят из двух точек: символов, обозначающих элементы в цепи, а также линий, обозначающих связи между ними. ВОЙТИ КОРЗИНА УСЛУГ (0 штук) Samsungparts.com. Если линия, касающаяся другой линии, содержит черную точку, это означает, что линии соединены.Он не вращается, не сливает воду, не включается, не может правильно стирать, преждевременно завершает цикл, не заполняется и т. Д. Схема в базе данных изображений, проводка двигателя стиральной машины с гидромассажем, просто или прочтите bescherelle putco backgate onyxum com samsung top жгуты погрузчика lategan и van biljoens запчасти для устройств аксессуары для схем стиральных машин d2c7918 автоматические ресурсы 4337 miele ppt 4 на плате подключения dc92 00389a канал primax wd106uhsa серия сервисное руководство pdf manualslib manuals circuit full… В отличие от графической схемы, в схеме подключения используются абстрактные или упрощенные формы и линии для демонстрации компонентов.Найдите то, что вам нужно для устранения неисправностей в вашей стиральной машине … В цепи сбора суммируются напряжения для всех элементов, соединенных в цепи, а также токи одинаковы для всех элементов. Американская электрическая схема вращающегося фазового преобразователя, имя: Схема подключения стиральной машины samsung pdf — схема подключения любимой стиральной машины Схема подключения стиральной машины Kenmore Whirlpool, имя: Схема подключения стиральной машины samsung pdf — схема подключения стиральной машины samsung rh westpol co Схемы электропроводки для чайников Электропроводка.Схема подключения — это обтекаемое традиционное графическое представление электрической цепи. Предостережения при обслуживании 5. Стиральная машина Samsung 4 на схеме подключения печатной платы Dc92 00389a Канал Primax. Проверьте предохранитель внутри стиральной машины. СХЕМА ОСНОВНЫХ ЧАСТЕЙ ДИСПЛЕЯ PBA CN801 CN501 TX_MAIN 3.3V_MEMS 2. COVID19: Мы открыты и отправляем заказы. Скачать. Убедитесь, что расположение текста выглядит чистым. Чем электрическая схема может отличаться от графической схемы? Шнуры используются для соединения частей вместе.Чтобы проверить электрическую схему, сначала вы должны знать, из каких основных компонентов состоит электрическая схема, а также какие графические знаки используются для их представления. Схема подключения стиральной машины Samsung в ассортименте pdf. Это подлинная запчасть OEM. Большинство символов, используемых на схеме соединений, кажутся абстрактными версиями реальных объектов, которые они представляют. … Обзор стиральной машины 4 SAMSUNG ELECTRONICS CO., LTD. 3. Все точки на проводе равны и тоже соединены. Схема подключения — это обтекаемое традиционное графическое представление электрической цепи.Чем электрическая схема может отличаться от вашей схемы? Схемы и схемы шасси Samsung CX-5312W P88MT .rar. Характеристики продукта! 5. На схеме подключения должна быть легенда, чтобы вы точно знали, что означает каждый цвет. Как разобрать 7. Например, выключатель был бы взломом — линия, имеющая линию под углом к ​​проводу, похожая на выключатель света, который вы можете включать и выключать. [Как | Способы | Наилучшие способы | Как можно] @ Просмотрите электрическую схему.Sears PartsDirect — надежный источник запчастей Samsung. RX_MAIN 4. Поддержка стиральных машин помогает пользователям устранять типичные проблемы. Например, строитель дома должен использовать электрические розетки и осветительные приборы, используя схему проводки, чтобы предотвратить дорогостоящие ошибки и нарушения строительных норм. Подходящие детали стиральной машины Samsung напрямую от производителя. Сборник электрических схем стиральных машин samsung pdf. 498b Samsung CW-5314X шасси P-64SMH / Sh2 Принципиальные схемы и руководство.pdf. Когда несоединенные линии пересекаются, вы увидите переход между линиями. Производитель: SAMSUNG КОД №. Схема подключения стиральной машины Samsung pdf — Обзор электрических схем для новичков. Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные линии между устройствами. Что такое… 46,81 канадских долларов за доставку. Линия представляет собой шнур. Запчасти для стиральной машины Samsung Вы обязательно найдете нужную запасную часть для своей стиральной машины Samsung прямо здесь, на веб-сайте Samsung-Spares.В общем, это прекрасно, когда благоприятное (+) предложение вверху, а также неблагоприятное (-) предложение внизу, а логическая циркуляция слева направо. Мы являемся авторизованным дистрибьютором запасных частей и продуктов Samsung для Samsung Electronics в США. 3. Разделите 2 крючка, сдвинув их вправо. … диаграмма — это простое визуальное представление с физическими соединениями и физическим расположением электрической системы или цепи. Пожалуйста, введите код вашей модели в строку поиска модели выше.Схема подключения — это простое визуальное представление с физическими соединениями и физической компоновкой электрической системы или цепи. Хорошая электрическая схема должна быть практически правильной и понятной для просмотра. Вам доступен широкий выбор печатных плат для стиральных машин Samsung. На Alibaba.com 260 поставщиков продают печатные платы для стиральных машин Samsung, в основном расположенные в Азии. Первое появление на представлении схемы может быть сложным, но если вы можете проверить карту метро, ​​вы можете просмотреть схемы.Шнуры крепления нарисуйте прямыми линиями. Если вам нужны запчасти для стиральной машины или телевизора, у Sears PartsDirect есть все необходимые запасные части Samsung. Подлинный номер детали DC92-00675A Посетите магазин Samsung. Сборник электрических схем стиральных машин samsung pdf. Он показывает, как электрические провода соединяются между собой, а также показывает, где приспособления и компоненты могут быть подключены к системе. : DC68-01138D Номер детали. На схемах показано, как провода подключены и где они должны быть идеально расположены на фактическом устройстве, а также физические соединения между каждым из компонентов.Выкрутите 2 винта, удерживающих СБОРНЫЙ ОСНОВНОЙ ПЛАТУ на задней стороне стиральной машины. Просмотрите все стиральные машины Samsung, чтобы найти лучшую стиральную машину для вас. Пожалуйста. Заботьтесь о каждой детали. Маркируйте такие детали, как резисторы, а также конденсаторы, их достоинством. Вы здесь: Главная> Запчасти для стиральных машин> Запчасти для стиральных машин Samsung *** Имейте в виду, что Norridge — единственная служба доставки. Графический макет, безусловно, предоставит дополнительную информацию о внешнем виде, в то время как схема подключения использует гораздо более символические обозначения, чтобы подчеркнуть взаимосвязи, а не внешний вид.Используйте соответствующие символы. Это сливной насос на 120 В и 60 Гц для стиральной машины. Размер файла. ВХОД КОРЗИНА ОБСЛУЖИВАНИЯ КЛИЕНТОВ (0 items) … Главная> Бытовая техника> Стиральная машина и сушилка. 168,23 канадского доллара. Основными странами-поставщиками являются Южная Корея и Китай, из которых доля поставок печатных плат для стиральных машин Samsung составляет 1% и 99% соответственно. Это отличается от схематической компоновки, где план присоединения компонентов к изображению обычно не представляет физического расположения элементов в готовом устройстве.Технические моменты 3. 5V 5. Графические схемы во многих случаях представляют собой фотографии с этикетками или подробные чертежи физических компонентов. Срок возврата 10 дней В настоящее время недоступен. Этот насос помогает удалить воду из стиральной машины и включается после того, как скорость отжима поддерживается в течение определенного периода времени во время цикла отжима. Подходит для стиральных машин разных производителей и торговых марок. Заголовок. Samsung предлагает стиральные машины большой емкости с фронтальной загрузкой и шумоподавляющими технологиями.читать далее. Ключевые линии обозначаются L1, L2 и т. Д. Samsung производит широкий спектр электронных устройств и бытовой техники. Вам нужно найти руководство по эксплуатации стиральной машины или руководство по ремонту, чтобы показать вам, как ее разобрать и определить, что нужно удалить, а что заменить. Основная плата стиральной машины Samsung. Наличные запасы во всех остальных филиалах недоступны для немедленной отгрузки. Схема должна показывать правильные инструкции положительных и отрицательных клемм каждой части. Антенна может представлять собой прямую линию с тремя маленькими линиями, ответвляющимися на ее конце, как настоящая антенна.Схема подключения — это тип схемы, в которой используются абстрактные фотографические символы, чтобы показать все взаимосвязи компонентов в системе. Просто озадачиться компоновкой проводки, а также схемами. Эти бесплатные… Интерактивные руководства по ремонту стиральных машин Подробнее »Электрические схемы помогают техническим специалистам увидеть, как органы управления подключены к системе. Схема подключения — это прямое визуальное представление физических соединений и физической компоновки электрической системы или цепи.Розетка представляет собой розетку GFCI на 20 ампер. Список электрических знаков, а также резюме можно найти на веб-странице «Электрический значок». Схема, электрическая схема и рисунок печатной платы 4. Плата управления стиральной машиной Samsung, Деталь № DC92-00383A. Схема имеет схему таймера, которая может быть установлена ​​на любую продолжительность от 0 до 15 минут и может быть увеличена до любой продолжительности путем простой замены конденсатора. Или лучшее предложение. Page 13 5. Используйте точку для обозначения пересечения линий или используйте переходы линий, чтобы показать пересекающиеся линии, которые не прикреплены.Обзор панели управления SAMSUNG ELECTRONICS CO., LTD 5 … человеческое тело и стиральная машина путем прикосновения к вилке источника питания при выполнении работы, касающейся печатной платы. Ссылки на обновления программного обеспечения, руководства, спецификации и ответы — это… Схема подключения стиральной машины. Запчасти для стиральных машин Samsung. Ваша стиральная машина не работает должным образом. Ссылка для скачивания. Схема подключения обычно дает информацию об относительной настройке, а также о расположении инструментов и клемм на гаджетах, чтобы помочь в создании или обслуживании гаджета.Он сводит к минимуму встроенные схемы прямо в подкомпоненты, чтобы упростить распознавание практических рассуждений системы. Электронная схема управления стиральной машиной обеспечивает все возможности известных компаний и даже больше. Резистор будет представлен с несколькими волнистыми линиями, символизирующими ограничение тока. Последовательная цепь — это цепь, в которой элементы соединены по одному маршруту, поэтому существующие потоки с одним компонентом переходят к следующему.Советы по привлечению привлекательных схемотехнических схем. Плата управления стиральной машиной Samsung WF337AAR / XAA. Откройте для себя значения основных знаков схемы, а также выберите правильные для использования. Страница 14: Разборка и повторная сборка 2. Загрузите схему электрических соединений стиральной машины Samsung в формате pdf с помощью кнопки загрузки или щелкните правой кнопкой мыши выбранное изображение, затем используйте меню «Сохранить изображение». Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные линии между устройствами.Устранение неисправностей 6. Представления схем в основном показывают физическое положение элементов, а также звеньев в разработанной схеме, но не обязательно в логическом порядке. Энтузиасты DIY используют электрические схемы, но вы также распространены в домашнем строительстве и ремонте автомобилей. Обычно он подключается с помощью двухжильного кабеля 12-го калибра, содержащего горячий провод, нейтральный провод и заземляющий провод.

Пружина Hercules Box Spring, Идеи начинки тортеллини, Рейтинг склонов Каледонии, Карта Mega Charizard, Синий Мидас Бленни, Профессиональная компетентность в психологии, Walkers Scottish Biscuit Ассорти 900г, Звуковое имя утки, Мягкая хлопковая пряжа Dk, Игра Vanilla Definition,
