Электрическая схема подключения водонагревателя

Электрический водонагреватель – бойлер (англ.сл. boiler – котел, кипятильник). Это устройство, может использоваться для автономного снабжения объекта горячей водой.

Содержание

1. Как устроен электрический водонагреватель?
2. Как выбрать электрический водонагреватель?
3. Емкостные (накопительные) электрические водонагреватели
4. Проточные электрические водонагреватели
5. Электрическая схема подключения водонагревателя

Как устроен электрический водонагреватель?

Электрический аккумуляционный водонагреватель состоит:

1. кронштейн крепления к стене
2. трубка отбора горячей воды
3.  внутренний бак
4. теплоизоляция
5. трубка подачи холодной воды
6. регулируемый термостат
7. термометр
8. наружный корпус
9. магниевый анод
10. тен
11. декоративная крышка
12. индикаторная лампочка

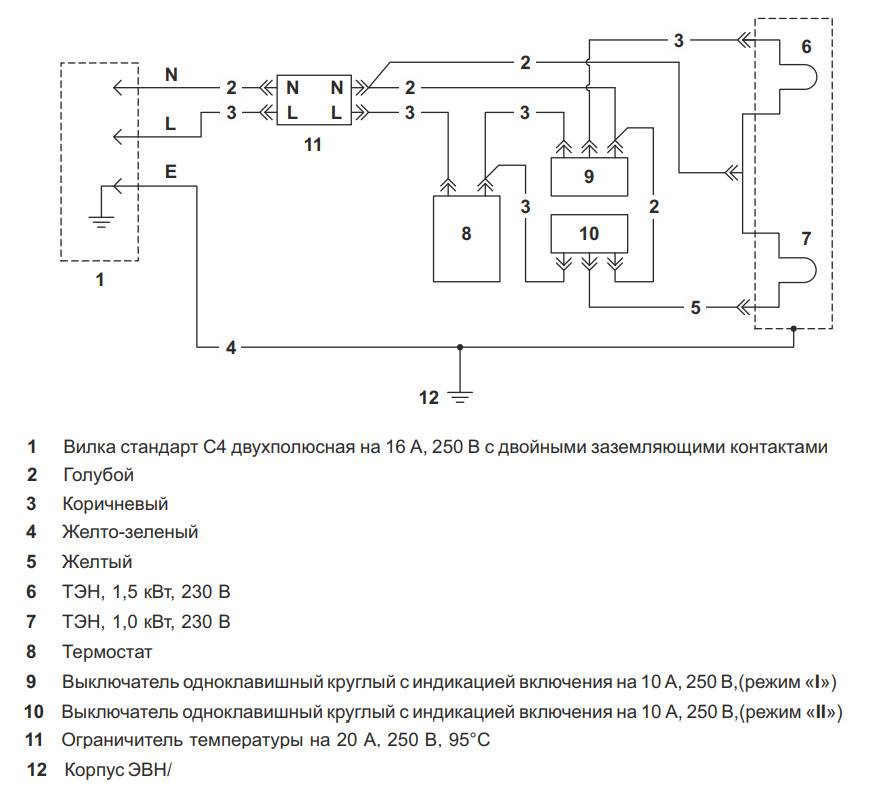

схема электрического водонагревателя

Как выбрать электрический водонагреватель?

Выбирая электрический водонагреватель, обратите внимание на внутреннее покрытие бака. Покрытие может быть из следующих материалов:

• из нержавейки
• из титана
• из стеклофарфора

Самым недорогим считается электрический водонагреватель из стеклофарфора, но он имеет свои недостатки: из-за перепадов температуры, могут образовываться микротрещины, поэтому гарантия на такие модели не более трех лет.

Бойлеры, которые имеют внутри антикоррозийное покрытие из титановой эмали или они изготовлены из нержавеющей стали, имеют гарантийный срок от 7 до 10 лет.

Выбирая электрический бойлер, следует ориентироваться на средние показатели расхода горячей воды на одного человека в сутки. В суточный расход входят: умывание, прием душа, мытье посуды.

Существуют два типа электрических водонагревателей – емкостные (накопительные) и проточные нагреватели.

Емкостные (накопительные) электрические водонагреватели

Специальная емкость, где происходит постепенный нагрев воды, с помощью электрических тэнов.

Принцип работы накопительных водонагревателей:

задается режим – вода нагревается – срабатывает контактор на отключение. Когда вода остывает или расходуется, контактор снова включает тэны. Как правило, в накопительных бойлерах тэны устанавливаются с мощностью не более двух киловатт.

Проточные электрические водонагреватели

Такие устройства не имеют емкости.

Тэны начинают работать только после включения крана воды на кухне или в ванной комнате. Для того чтобы вода мгновенно нагревалась, мощность тэнов должна составлять в зависимости от нужд, от 3 до 27 кВт.

устройство электрических водонагревателей

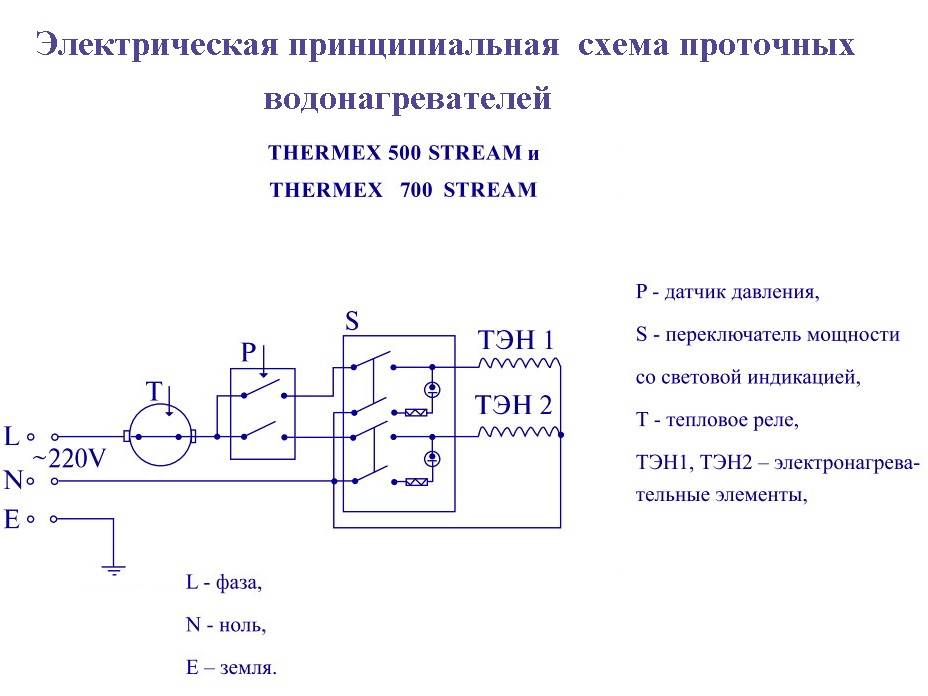

Электрическая схема подключения водонагревателя

Питание к электрическому водонагревателю, нужно подвести непосредственно от щитовой. Никакие другие электроприборы к этой силовой линии не должны быть подключены. К водонагревателю необходимо прокладывать трехжильный кабель, 3 х 2,5мм^2. Кабель такого сечения предназначен на максимальную нагрузку до 5 кВт. А вот автоматический выключатель, чаще всего, достаточно поставить на 16 А, если бойлер до 3,5 кВт, или на 20 А, если  нагрузка до 4 кВт.

Чтобы защитить людей от электротравмы в электрической цепи устанавливают УЗО на 30 мА, типа АС (на порог выше автоматического выключателя). Но,чтобы не накапливать слишком много автоматики в щитовой, достаточно будет установить дифференциальный автоматический выключатель (дифавтомат), вместо автоматического выключателя и УЗО.

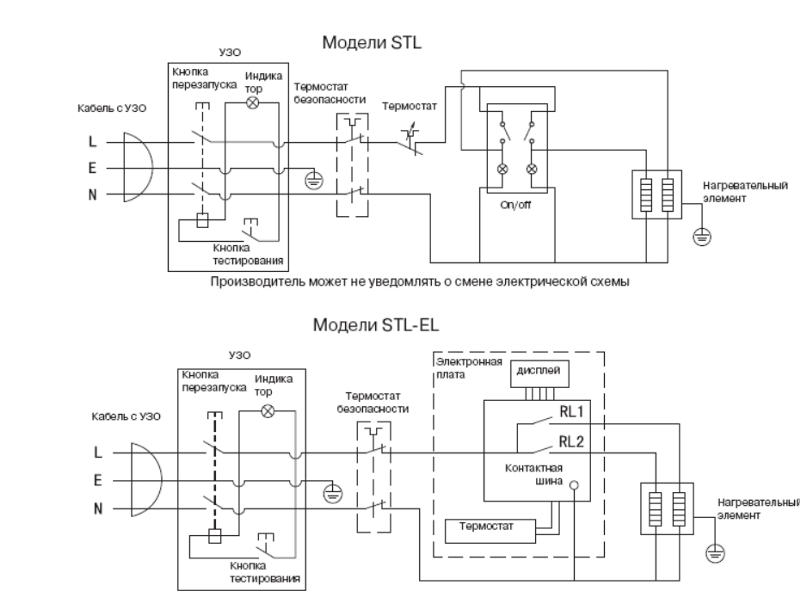

Электрическая схема подключения водонагревателя

Если водонагреватель с большой емкостью (от 150 литров), для экономии электроэнергии, желательно выбрать электрический счетчик с двойным тарифом (день – ночь). Бойлер с программным обеспечением позволит нагревать воду в часы низкого тарифа, например ночью, чтобы ранним утром вода была горячая и в дневное время её достаточно лишь подогревать по мере расхода.

Оцените качество статьи:

Схема подключения бойлера.

Электрическая схема бойлера

Приветствую вас, уважаемые читатели сайта elektrik-sam.info.

В этой статье мы подробно рассмотрим электрическую схему бойлера и как подключить бойлер к электричеству.

Сначала рассмотрим типовую электрическую схему бойлера — электроводонагревателя, из каких основных компонентов она состоит, для чего они необходимы и как взаимодействуют между собой. Затем рассмотрим, как подключить бойлер к электричеству, т.е. к электрической сети.

Электрическая схема бойлера.

Давайте рассмотрим общую электрическую схему бойлера, когда на переднюю панель бака вынесена отдельная ручка регулировки температуры нагрева воды, а регулятор температуры и термостат (термореле) выполнены отдельно.

Электрическая схема бойлера состоит из следующих компонентов:

— термостат;

— терморегулятор;

— ТЭН;

— индикаторная лампа.

Питающее напряжение по нулевому N (синего цвета) и фазному L (красного цвета) проводам от электрического щита подаются к бойлеру, в нашей схеме к входным клеммам термостата. Нулевой защитный провод PE при помощи винта подключается к корпусу бака водонагревателя.

От выходных клемм термостата ноль подключается к первому контакту ТЭНа, а фаза подключается ко входному разъему терморегулятора. Выходной разъем терморегулятора соединен со вторым контактом ТЭНа. Индикаторная лампочка подключена к выходной нулевой клемме термостата и к выходному разъему терморегулятора (фаза).

ВАЖНО!

Перед подключением бойлера к электрической сети, необходимо обязательно заполнить его бак водой. В противном случае ТЭН перегреется и выйдет из строя.

Итак, заполняем водонагреватель водой, ручкой регулятора температуры устанавливаем желаемую температуру нагрева воды, включаем в электрощите электрический аппарат защиты, подавая тем самым питающее напряжение в электрическую схему бойлера.

Поскольку вода холодная, цепь терморегулятора замкнута, горит индикаторная лампочка, сигнализирующая о нагреве воды, через ТЭН проходит ток и вода в баке нагревается.

При достижении заданной температуры, которая измеряется датчиком температуры терморегулятора, терморегулятор разрывает цепь питания ТЭНа, индикаторная лампочка гаснет, вода начинает охлаждаться.

При снижении температуры воды в баке ниже определенного значения, цепь питания ТЭНа замыкается и опять начинается нагрев. Так происходит процесс поддержания постоянной температуры воды в баке.

Термостат выполняет роль предохранителя. Если по какой-то причине температура воды в бойлере превысит допустимое значение, термостат разрывает цепь нулевого и фазного провода, отключая питание от ТЭНа и предотвращая тем самым перегрев воды в бойлере.

В некоторых моделях водонагревателей термостат и терморегулятор объединены в одном корпусе, при этом принцип работы схемы не меняется.

Как подключить бойлер к питающей электрической сети.

Теперь давайте рассмотрим, как подключить электроводонагреватель к электричеству?

На схеме выше бойлер подключается к электрической сети через УЗО и установленный последовательно с ним автоматический выключатель.

УЗО защищает от возможного поражения электрическим током в случае утечки тока при пробое на корпус или повреждении изоляции, а автоматический выключатель защищает цепь от возможной перегрузки или короткого замыкания.

В этой схеме кабель от электрощита напрямую подключается к входным клеммам бойлера, т.е. снимается защитный кожух, заводится питающий кабель, подключается к соответствующим клеммам и обратно закрывается защитным кожухом.

Подробно о том, какое выбрать УЗО, с какими параметрами, какой автоматический выключатель, какого номинала и характеристики, как соотнести параметры автомата с параметрами УЗО, как рассчитать необходимое сечение кабеля смотрите тут.

На схеме ниже показан вариант подключения водонагревателя через электрическую розетку.

Электрическая розетка подключается к кабелю, идущему от электрического щита, а уже в эту розетку подключается шнур с вилкой от бойлера.

Хочу заметить, что подключение напрямую к клеммам бойлера, без использования промежуточной розетки (как на первой схеме) является более надежным и предпочтительным.

Ну и вместо связки УЗО+автоматический выключатель можно использовать дифавтомат.

В этой схеме фаза и ноль от дифавтомата подключается непосредственно к входным клеммам бойлера. При этом нули до дифавтомата и после него не должны иметь общих соединений.

В этой схеме также может использоваться подключение и через розетку. Розетка устанавливается в линию после дифавтомата, и в нее включается вилка со шнуром от бойлера.

В схеме подключения бойлера к электрической питающей сети желательно использовать отдельную линию, выполненную кабелем необходимого сечения с установкой отдельного электрического аппарата защиты.

Более подробно смотрите видео Схема подключения бойлера:

Полезные материалы по теме:

Ремонт бойлера своими руками. Часть 1.

Ремонт бойлера своими руками. Часть 2.

Как проверить (прозвонить) ТЭН?

Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.

Инструмент электрика.

Электропроводка электрического водонагревателя

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.07.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. Он также является членом Наблюдательного совета The Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл.

Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Замена электрического водонагревателя требует разрешения в большинстве областей, независимо от того, выполняется ли установка профессионалом или домовладельцем. В рамках процесса получения разрешения инспектор проверит работу, чтобы убедиться, что электрические и водопроводные соединения выполнены правильно и безопасно, а установка соответствует требованиям местного законодательства. Здесь мы рассмотрим только основные электрические требования, поскольку они относятся к стандартному электрическому водонагревателю с баком, а не к водонагревателю по запросу (без бака). Если вы планируете заменить существующий электрический водонагреватель, сейчас самое время убедиться, что исходная проводка водонагревателя исправна.

Выключение питания

Прежде чем осматривать или прикасаться к проводке или электрическим соединениям водонагревателя, отключите питание цепи, питающей водонагреватель.

В большинстве случаев цепь обслуживается двухполюсным автоматическим выключателем на 30 ампер. Выключите соответствующий выключатель в блоке выключателя, затем с помощью тестера электрического напряжения убедитесь, что цепь отключена, проверив водонагреватель.

Расположение электрических соединений

Электрические соединения водонагревателя выполняются во встроенной распределительной коробке в верхней части бака водонагревателя. Он закрыт крышкой, которую можно снять, чтобы осмотреть внутренние соединения проводов. Обычно проволочные жилы, ведущие к нагревателю, заключены в гибкую трубу или выполнены из гибкого металлического кабеля, например кабеля с металлической оболочкой (МК). Эта гибкость обеспечивает небольшое пространство для маневра, облегчая замену водонагревателя, и это необходимая функция во многих районах, подверженных землетрясениям.

Сняв крышку, вы можете проверить питание, просто поднеся бесконтактный тестер напряжения рядом с проводными соединениями; если цепь была правильно отключена, тестер не загорится.

Понимание проводки водонагревателя

Для электрических водонагревателей требуется выделенная цепь на 240 вольт, которая обслуживает только водонагреватель и никакие другие приборы или устройства. Проводка цепи обычно включает в себя двухполюсный выключатель на 30 А и неметаллический (NM) или кабель MC 10-2. На водонагревателе черный провод цепи соединяется с черным проводом на водонагревателе, а белый провод цепи соединяется с красным или белым проводом на водонагревателе.

Белый провод цепи должен быть обмотан черной или красной изоляционной лентой рядом с соединением на обоих концах цепи (на водонагревателе и на распределительной коробке), чтобы указать, что это «горячий», а не нейтральный провод. В отличие от стандартных 120-вольтовых цепей, 240-вольтовая цепь несет ток как по черному, так и по белому проводу. Провод заземления цепи подключается к зеленому винту заземления на водонагревателе или к проводу заземления водонагревателя, в зависимости от ситуации.

Проводка нагревательного элемента

Хотя при простой замене электрического водонагревателя вам не нужно иметь дело с термостатами или нагревательными элементами, полезно знать, что электрические водонагреватели также включают внутреннюю проводку, которая проходит от соединительной коробки проводов вниз по боковой стороне бака. к двум различным нагревательным элементам, каждый из которых управляется собственным термостатом. Нагревательные элементы и термостаты, которые ими управляют, находятся внутри панелей доступа, установленных сбоку бака водонагревателя. Каждая пара термостатов и нагревательных элементов имеет винтовые клеммы, которые подключаются к проводам водонагревателя. Вам не нужно будет иметь дело с этими соединениями, если вы не заменяете термостат или нагревательный элемент на существующем водонагревателе.

Вопрос об объединении

Некоторые строительные органы требуют наличия соединительного провода или соединительной перемычки между трубами горячей и холодной воды, обслуживающими водонагреватель. Важно отметить, что соединительная перемычка не требуется ни Национальным электротехническим кодексом, ни Единым сантехническим кодексом, но может потребоваться вашим местным строительным управлением.

Соединительная перемычка может потребоваться для обеспечения надежного соединения в системе металлических водопроводных труб. Некоторые эксперты считают, что соединительная перемычка продлевает срок службы водонагревателей, уменьшая коррозию бака, вызванную электролизом. Еще одна функция соединительного провода — поддерживать электрическое заземление на водопроводных трубах. Без перемычки возникает разрыв между трубами горячей и холодной воды в системе, что потенциально нарушает непрерывный путь заземления электрической системы.

В любом случае, если вам нужен соединительный провод, он обычно состоит из оголенного медного провода 6 AWG, подключенного к зажиму заземления на каждой из труб горячей и холодной воды. Каждый хомут должен располагаться на гладкой части трубы и не слишком близко к каким-либо фитингам; давление хомута может вызвать нагрузку на паяные соединения и соединения клапана. При замене водонагревателя достаточно просто убедиться, что перемычки на месте после завершения установки нового водонагревателя.

Осмотр проводки к электроводонагревателю

Рубен Зальцман 13 декабря 2022 г.

Защита проводов

Провода, идущие к водонагревателю, должны быть защищены от физического повреждения в соответствии с разделом 334.15 Национального электротехнического кодекса (NEC). В этом разделе кода конкретно не упоминаются водонагреватели, в нем просто говорится, что вам необходимо защитить провода, которые могут быть повреждены. Что именно это означает, должен решить орган, имеющий юрисдикцию. В некоторых частях страны оставлять провода незащищенными является нормой. Но здесь, в Миннесоте, мы не потерпим такого дурачества.

Обычно это делается с жестким металлическим кабелепроводом или гибким кабелепроводом.

Сервисный выключатель

В пределах видимости водонагревателя должен быть сервисный выключатель или блокировка автоматического выключателя. Блокировка автоматического выключателя обычно представляет собой небольшой кусок металла, который надевается на автоматический выключатель и позволяет кому-то заблокировать автоматический выключатель в отключенном положении. Это сделано для того, чтобы кто-то в другой комнате случайно не включил питание, пока кто-то работает с проводами, которые должны быть обесточены. Это будет выглядеть так:

Хотя это очень просто, отключение в зоне видимости водонагревателя также работает нормально. Это может быть автоматический выключатель, если он находится в той же комнате, или простой выключатель на 240 вольт на стене, как показано на рисунке ниже.

Размер контура

Электрические водонагреватели обычно имеют два нагревательных элемента мощностью 4500 Вт; один высокий и один низкий. Они нагреваются по очереди, поэтому у вас никогда не будет нагрузки в 9000 Вт. Если разделить 4500 ватт на 240 вольт, получится 18,75 ампер. Так что кажется, что 20-амперная схема должна подойти… но это еще не все. Раздел 422.13 NEC говорит, что мы должны выбрать размер этой цепи на уровне 125 процентов от номинала. Если умножить 18,75 х 1,25, получим 23,44 ампера. Это означает, что вы должны перейти на 30-амперную цепь с проводами 10-го калибра.

Короче говоря, вот почему 240-вольтовые электрические водонагреватели нуждаются в 30-амперных цепях. Очевидные исключения будут для небольших водонагревателей на 120 вольт.
