Основные узлы автоматических стиральных машин

Основные узлы автоматических стиральных машин (электрооборудование)



Электрооборудование СМА

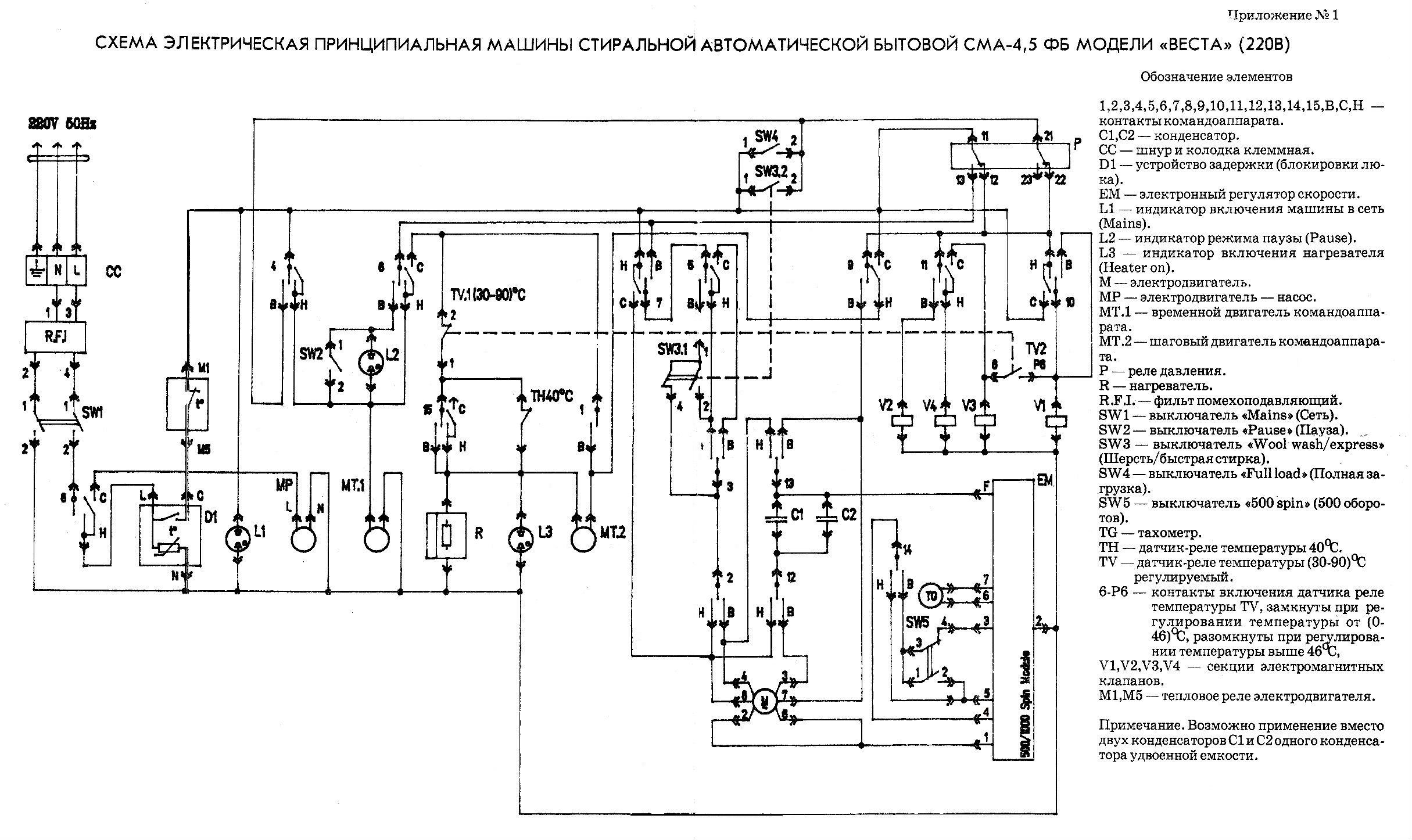

Схема электрических соединений СМАприведена на рис. 1

Рис. 1 Схема электрических соединений СМА.

Термоэлектронагреватель (ТЭН).



Представляет собой трубчатое активное сопротивление, заключенное в изолятор из силикатного материала (рис.2).

Рис 2 Внешний види устройство ТЭНа.



Служит для нагрева воды в баке. Мощность ТЭНа составляет 2 кВт. Этонаибольшийпотребитель электроэнергии в стиральной машине. В сборе с ТЭНомпредусмотрён термопредохранитель, который прерывает цепь питания ТЭНа,если последний включится в баке без воды.

Рис. 3 Конструкция трубчатого электронагревателя:
1,3 — выводы-
2- гайка крепления электронагревателя-
4 — трубка электронагревателя



Помехоподавляющий фильтр

Служит для снижения уровнярадиочастотных помех, возникающих при работе электрооборудования стиральной машины (командоаппарата, реле уровня, термостата, двигателя).

Помехи возникаютпри резком изменении силы тока при коммутации контактов этих приборов. Наиболее интенсивны помехи при реверсе двигателя привода барабана в режимах стиркии сушки.Устранить причины образования помех невозможно, поэтому их фильтруютна сетевых зажимах машины. Осуществляется подавление симметричных иасимметричных помех. Пояснение см. на рис. 4.

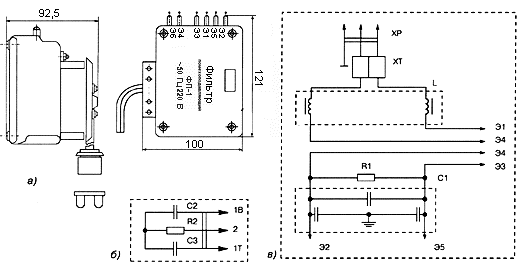

Рис. 4 Внешний вид и схемные решения помехоподавляющихфильтров:

а) внешний вид- б) искрогасящий контур- в) фильтр питаниякомбинированный



Электродвигатель.



Могут применяться как коллекторные, так и асинхронныеэлектродвигатели. Основная задача двигателя — Обеспечить вращение барабанав основных режимах работы СМА (при стирке, отжиме, сушке). Вращение от двигателя на шкив оси барабана передается спомощью ременной передачи (рис. 5).

Рис. 5 Пример примененияэлектродвигателя в СМА



Коллекторные двигатели.



Они обеспечивают плавное регулирование скорости вращения и высокую скорость вращениябарабана при отжиме, использовать предпочтительнее. Принципиальная схемаколлекторного двигателяи его устройство приведены на рис. 6.

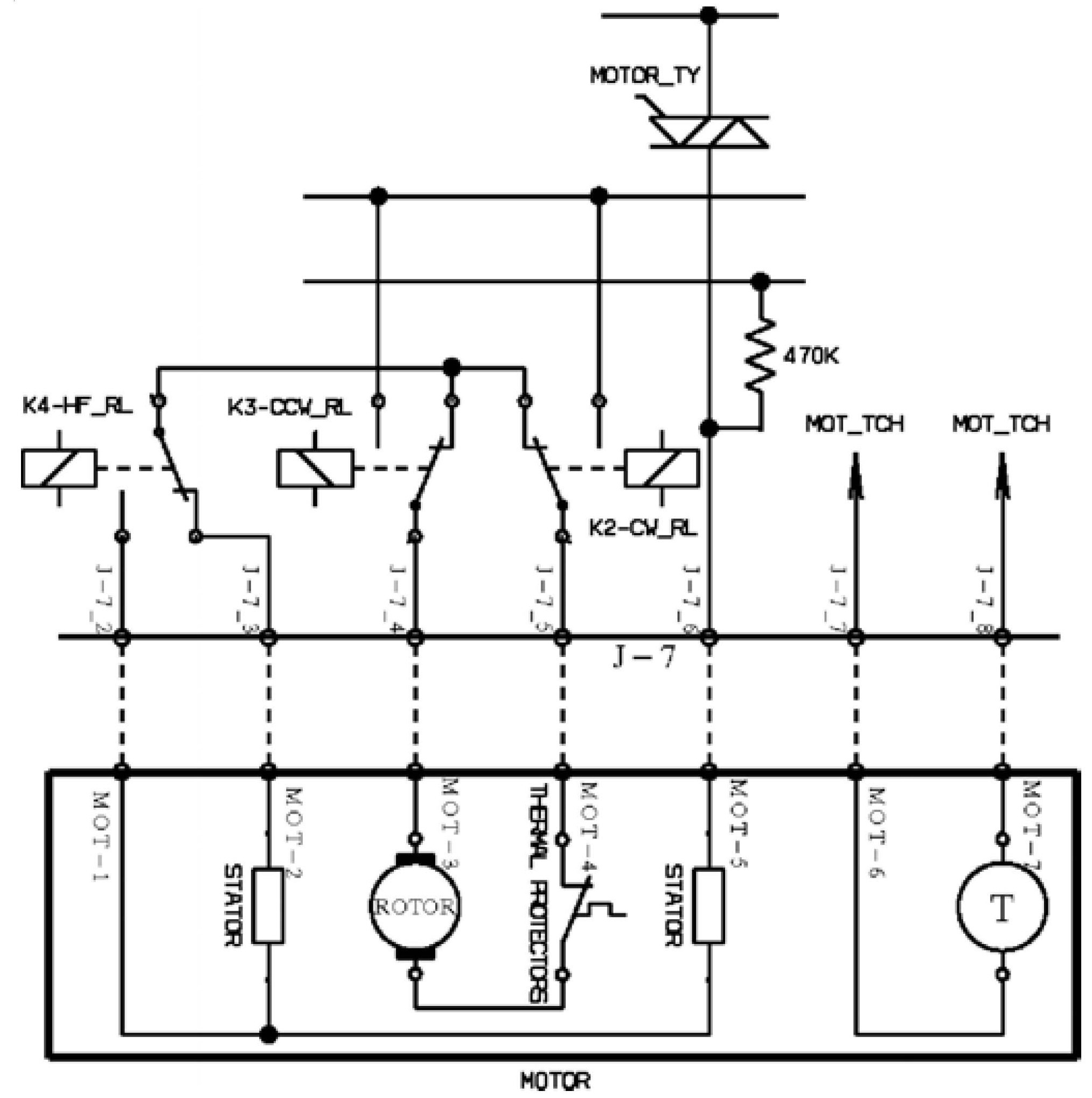

Рис. 6 Устройство и принципиальная схема коллекторногодвигателя.



Обмотка возбуждения на полюсах статора включаетсяпоследовательно с обмоткой якоря. Поэтому сила тока в обмоткаходинакова. Для снижения уровня радиопомех обмоткувозбуждения в некоторых двигателях разделяют на две части.

Реверсивность работы двигателя достигается переключением концовобмотки возбуждения или обмотки якоря. В ряде сложных моделейстиральных машин применяется электронная система управленияколлекторным двигателем.

Она представляет собой цифровой электронный модуль. Пример схемотехникитакого модуля приведен на рис. 7.

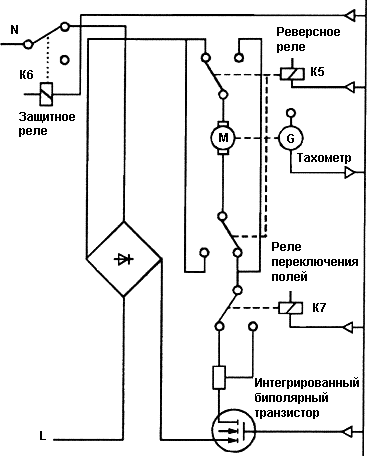

Рис.7 Принципиальная схемаэлектронной схемы управления коллекторным двигателем.

Регулирование и поддержание заданной вращенияэлектродвигателя производится автоматически. Реверс двигателяосуществляется специальным реле реверса с электронным управлением идвумя переключателями. Контроль скорости вращения осуществляеттахометр. Для этого он производит сравнение фактического числаоборотов двигателя с запрограммированным эталонным значение. Сигналошибки с тахометра подается на плату управления, котораякорректирует фактическую скорость вращения двигателя. Для защитыэлектродвигателя от перегрузки в системе управления имеется защитноереле.

Асинхронные двигатели.



Они просты по конструкции, поэтому они дешевы и надежны.Двигатель состоит из неподвижного статора и вращающегося ротора. Длязапуска может быть использована или пусковая обмотка повышенногосопротивления, или пусковой конденсатор с пусковой обмоткой.Изменение направления вращения двигателя, необходимое на этапахстиркии сушки, осуществляется за счет переключения обмоток двигателя.

Электродвигатели постоянного тока



Используются значительно реже. Возбуждениепроисходит от постоянных магнитов из специального сплава. Ониобеспечивают самые широкие возможности. Например, высокий пусковоймомент позволяетначинать отжим при наличии в баке стирального раствора. Это снижаетуровень вибрации и исключает скручивание, и сминание ткани. Хорошиетормозныехарактеристики двигателя позволяют осуществить плавную остановкубарабана в стечение 4 секунд после завершения этапа отжима. Изменениескорости вращенияосуществляется с помощью тиристорного регулятора. Изменениенаправления движения осуществляется переключением полярности.



Реле уровня (прессостат)



Служит для контроля заданного уровня заливаводы в бак стиральной машины.

Рис.8 Устройство реле уровняРУ-3СМ

Принцип его действия основан на преобразований давления воды, действующего на мембрану, в перемещение подвижных контактови переключение контактных устройств. Устройство реле уровняприведено на рис.8

Стадия 1.


Вода отсутствует,
оба контакта разомкнуты

Стадия 2.


Давление воды до заданного уровня увеличивается, замыкаетсяболее чувствительный контакт.

Стадия 3.


Давление воды достигает максимального установленногозначения, замыкается второй контакт.



При отсутствии в баке воды оба контакта реле разомкнуты. При повышениидавления и заполнении бака водой до заданного уровня мембранапрогибается. Через толкатели она переключает контакты. Реле можетбыть настроено на несколько уровней срабатывания (на рис. 8 приведено двухуровневое реле).При понижении давления ниже настроенного уровня происходит обратное переключениеконтактов. Их мгновенный переброс происходит за счетпереключающих плоских пружин.

Реле температуры (термостат)



Служит для контроля заданной температуры воды в баке.

Рис. 9 Принцип действиядатчика-реле температуры.

Принцип действия термостата (рис.9) основан на температурной деформацииметаллов. Используется пара скрепленных пластин, выполненных изметаллов с различными коэффициентами теплового расширения (сталь и медь). Они образуют биметаллическую пластинку, скрепленную по всей длине. Такая пластинкам принагревепрогибается в сторону металла с меньшим коэффициентом теплового расширения.

За счёт этого воздействия происходит замыкание контактов. Такойтермостат называется «нормально-разомкнутым». Если при нагреве цепьтермостатом разрывается, то он называется«нормально-замкнутым».

Последние применяются вкачестве датчиков защитного или ограничительногоназначения.

Рис. 10 Устройство датчика-реле температуры



Электромагнитный клапан



Служит для управления процессом подачи воды в бак.

Рис. 11 Принцип действияэлектромагнитного клапана.

Ввыключенном положении клапан закрыт (рис 11а). При включении клапана поддействиеммагнитного поля катушки электромагнита в нее втягивается сердечник.При этомоткрывается проходное отверстие клапана, через которое вода подаетсяв бак.Для завершения подачи воды с клапана снимается питание, сердечникэлектромагнита под действием силы пружины опускается,перекрывая доступ воды.



Рис. 12 Устройствоэлектромагнитного клапана .

Командоаппарат



Служит для координации всех исполнительных устройств автоматической стиральной машины. С помощью командоаппарата задается наборнеобходимых операций, их, длительность, последовательность проведения.Управлениепроисходит путем замыкания и размыкания контактов цепи питаниякаждого исполнительного устройства через заданные промежутки времени.

Рис. 13 Принцип действиякомандоаппарата.



Наиболее распространен электромеханический командоаппарат дисковоготипа (рис. 13).Он состоит из набора программных дисков (кулачков) и контактов,которые размыкаются или замыкаются при повороте дисков. Вращениенасаженных на ось дисков осуществляет шаговый электродвигатель, питающийся от сети 220 В.

Рис. 14 Структуракомандоаппарата.



Выступы программных дисков поднимают подвижный контакт, замыкая цепь питания соответствующего исполнительного устройства(рис.14).

Установка программных дисков в заданное пользователем положение осуществляется с помощью рукоятки, выведенной на панель управления. Этимустанавливается заданная программа стирки. Количество программных дисковопределяется заложенным разработчиком количеством программ стирки.

Программные диски по своему назначению делятся на две группы —рабочие(основные) и вспомогательные (скоростные, реверсивные). Рабочиедиски управляют электромагнитным клапаном, двигателем, нагревателем,сливным насосом.Вспомогательные диски управляют изменением направления вращениябарабанаво время стирки и сушки, а также специальными программами стирки иотжима.

Программные диски совершают дискретные повороты (шаги). Полныйоборот диска обычно составляет 60 шагов. В зависимости отконструкции командоаппарата время полного оборота составляет90…300 минут.

Время нахождения контактов в замкнутом положении определяетсяпрофилем программного диска. Для наглядного отображения положенияконтактов на каждом шаге выполнения программы строится циклограммакомандоаппарата.

В ряде случаев конструктивно предусматривается система остановкиработы командоаппарата. Например, устройство «Термостоп» применяетсядля блокировки рабочих дисков командоаппарата на время нагрева водыв баке до нужной температуры. Вспомогательные программные диски приэтом остаются в работе. Другой пример — остановка после полосканияили перед отжимом («Гидростоп»). Применяется для остановки машины сбельем и частично заполненным водой баком после бережного полосканияпри стирке деликатных тканей. Для этого автоматически снимаетсяпитание с электродвигателя командоаппарата. Для продолжения работымашины пользователь вручную должен повернуть ручку командоаппаратана один шаг.

В некоторых случаях в командоаппарат встраивают выключательсетевого питания стиральной машины. Включение и выключение такихмашин происходит утапливанием или вытягиванием рукоятки споследующим ее поворотом в нужное положение. Воздействие на контактыглавной цепи питания происходит с помощью диска, совмещенного срукояткой.

Рис. 15 Командоаппарат СМ Вятка-автомат.

Командоаппараты можно считать наиболее надежными узламистиральных машин. Большинство из них не подлежат разборке. Но самаяраспространенная неисправность — подгорание контактов подачинапряжения на ТЭН или входных>сетевых контактов — не требуетразборки. Достаточно промыть и почистить подгоревший контакт.Чаще всего неисправность кроется в исполнительных устройствахИзмерив тестером напряжение на неработающем исполнительном устройстве, можноопределить неисправность. Причем командоаппарат неисправенлишь в том, случае, если на его входе напряжение есть, а науправляемом в данном положении устройстве — нет.

Системы управления автоматических стиральных машин

Наиболее распространенной системой управления автоматическихстиральных машин является электромеханическая (с командоаппаратом,рассмотренным выше). Кроме нее существуют смешанные и электронныесистемы управления. Управление происходит как основными операциями (двестирки,полоскание, отжим, сушка), так и операциями но обеспечению заданныхуровня и температуры воды. Продолжительность основных операцийзадается конструктором при создании программ стирки. А продолжительность,например,нагрева воды определяется напряжением питающей сети, температуройпоступающей в бак воды. Продолжительность заполнения бака водойопределяетсядавлением воды в питающей магистрали, степенью засоренности фильтра.Поэтому конец каждой из этих операций определяется срабатыванием релеуровня и температуры, рассмотренных выше.

Главным в этой системе является командоаппарат, взаимодействующий сдатчиками температуры и уровня, управляющий всеми исполнительнымиустройствамистиральной машины.

Электронная система управления приходит на смену рассмотренной вышев более дорогих моделях стиральных машин. Главной в этой системе являетсяэлектронная плата управления, содержащая систему питания,микропроцессор,задающие каскады, реле. Система осуществляет полное автоматическоеуправление работой стиральной машины по заданной пользователем программе.Кроме того, она производит контроль работы систем безопасностистиральной машины.Предусмотренные тестовые программы осуществляют диагностикуработоспособности машины.

Для примера рассмотрим электронное устройство управления (рис.16), предназначенное для управления бытовыми автоматическимистиральными машинамитипа СМА-4ФБЭ с асинхронным двигателем в соответствии с хранимымив памятипрограммами технологических процессов обработки текстильных изделий.

Рис. 16 Внешний вид электронного устройствауправления.



Согласно программе, выбираемой устройством наименования данных,вводимых хозяйкой с клавиатуры, устройство формирует команды управлений исполнительнымимеханизмами стиральной машины (двигатель привода барабана, насос, клапаны заполнения, нагреватель), контролируя состояниедатчиков уровня и температуры моющего раствора.

Устройство состоит из двух частей: блок программного управления (БПУ), блок силовой (БС). Они встраиваются в автоматическуюстиральную машину и эксплуатируются в ее составе.

Функцию программозадающего узла выполняет БПУ, построенный на баземикроконтроллера (МК) К145ЙК1807. В постоянном запоминающем устройстве(ПЗУ) хранится набор программ, А соответствии с которыми производятся: ввод данных, выбор соответствующей технологическойпрограммы и ее выполнение. Связь МК с ПЗУ осуществляется12-разрядной шиной адреса(ША) и 8-разрядной шиной данных (ШД).Восемь разрядов ША используются также для опроса внешнихустройств(клавиатуры, датчиков), состояние которых считывается с4-разрядной шины датчиков (ШДт). Пуск МК производится через вход К2,сброс — блокировкой Ф2 генератора фаз (ГФ) К1б5КФ2, тактирующегоработу МК и ПЗУ.

Для аппаратного маскирования разрядов ШДт и увеличения количестваканалов опроса внешних устройств служит интерфейс ввода, построенныйна базе кодового ключа К501КН2П. Кроме того, интерфейс вводасодержит схему, обеспечивающую пуск МК при включении сетевогопитания.

Для управления исполнительными механизмами СМА МК имеет,8-разрядную шину управления (ШУ). Интерфейс вывода служит дляувеличения количества каналов управления. Он построен по принципуобщей шины: четыре разряда ШУ используются для передачи информации,остальные — для адресации через дешифратор К501ЙД1П в регистрыК186ИР1, в которые она заносится. Для усиления сигналов с регистровиспользуются коммутаторы Ю90КТ2П. ФВК служит для формированиямеандра сетевой частоты синхронизирующего МК. Блок силовой содержитисточник питания всего устройства и элементы для коммутации силовыхцепей.

О механических элементах автоматических стиральных машин см Основные узлыстиральных машин автоматов (часть 1 механика)

Использованы материалы из книги «-Стиральныемашины от А до Я»- С.Л. КорякинЧерняк 2005

В. Коляда СОВРЕМЕННЫЕ СТИРАЛЬНЫЕ МАШИНЫ :: Библиотека технической литературы

Книга посвящена одному из самых массовых классов бытовой техники — стиральным машинам. В первой части приведены данные об истории этих изделий, структуре рынка стиральных машин и их основных типах. Рассмотрены вопросы установки и подключения стиральных машин к электрической сети и сетям водоснабжения, основные элементы конструкции, электропривода и систем управления стиральных машин. Изложены принципы действия стиральных машин, в том числе нетрадиционных типов (пузырьковые, ультразвуковые и т. д.). характеристики их энергопотребления.
Вторая часть книги посвящена отечественным автоматическим стиральным машинам («Вятка», «Веста», «Аленка»). Подробно рассмотрено устройство и электрические схемы этих изделий, дано пошаговое описание работы машины, рекомендации по поиску и устранению неисправностей, разборке и сборке изделия.
Третья часть книги содержит данные по стиральным машинам зарубежного производства. Приведены конструктивные и электрические схемы и циклограммы работы командоаппаратов для более чем двух десятков стиральных машин наиболее известных на российском рынке торговых марок. Практически весь материал, включая циклограммы, впервые в отечественной технической литературе дан на русском языке. При этом сохранена оригинальная структура схем и чертежей, а также приведены коды комплектующих по технической документации фирм-производителей.
Книга адресована мастерам по ремонту бытовой техники и широкому кругу читателей, имеющих базовую техническую подготовку.

Содержание
Предисловие……………………………………………………..3
1. Основные типы современных стиральных машин, их устройство и характеристики. Подключение стиральных машин……………………..4
1.1. Столетняя история стиральной машины …………………………………………..5
1.2. Структура рынка стиральных машин ……………………………………………..9
1.3. Отечественная классификация стиральных машин …………………………………..ю
1.4 Типы автоматических стиральных машин …………… ………………….. ……….16
1.5. Встроенные стиральные машины ……………………………………………….20
1.6. Ультразвуковые стирающие устройства …………………………………………..21
1.7. Классы энергопотребления и функциональные показатели стиральных машин ………………23
1.8. Основные элементы конструкции стиральных машин …………………………………27
1.9. Электропривод и системы управления автоматических стиральных машин………………….31
1.10. Система управления Fuzzy Logic ………………………………………………41
1.11. Установка и подключение стиральных машин I …………………………………….45
1.12. Установка и подключение стиральных машин II ……………………………………53
2. Отечественные автоматические стиральные машины ……………………58
2.1. Стиральные машины «Вятка-автомат» ……………………………….. ………….59
2.2. Стиральные машины «Веста» ………………………………………………….64
2.3. Стиральные машины «Вятка-Аленка» …………………………………………….92
3. Автоматические стиральные машины зарубежного производства………………………………………122
3.1. Стиральные машины Merloni Elettrodomestici S.p.A………………………………….123
3.1.1. Общие сведения. Особенности конструкции……………………………………..123
3.1.2. Стиральные машины Ariston AS 1047 СТХ и Indesit WDS 1040 ТХ ……………………..143
3.1.3. Стиральная машина Ariston Dialogic …………………………………………..155
3.1.4. Стиральные машины Ariston Margarita 2000 ……………………………………..173
3.2. Стиральные машины Ardo …………………………………………………..187
Литература ………………………………………………… ….191

…

Схемы и сервисное руководство стиральных машин

Схема стиральной машины ASKO W509-C01A, W510-C01A

Схема стиральной машины ASKO W530-C01A

Схема стиральной машины Vestel WM834TS

Схема стиральной машины ZANUSSI FLS 872C

Схема AT512FR1

Стиральная машина BEKO WB 6110 XE
Поиск и устранение неисправностей, инструкции по разборке.

Service manual washing machine BEKO WD-6011 C, WD-8011 C, WD-1011 C, WD-6012, WD-8012, WD-1012C

Схема стиральной машины BEKO WEF 6006 NS

Схема стиральной машины Blomberg Beryll WS 6310

Bosch WAE 16160

Схема стиральной машины Bosch MAKC-4

Схема CMA Brandt 1150rpm

Схема CMA Brandt WM-1151

BRAUN AWM LS8 LV10 Exploded View

Стиральная машина Electrolux EW1077F
Диагностика системы, коды сигнализации, принципиальная электрическая схема, разъемы на основной плате.

Service Manual Eudora Eumenia Babynova Waschvollautomat EU 351, EU 351

Электрическая схема стиральной машины Euronova EU 351

Краткое руководство EWM1000, EWM1000plus, EWM2000evo, EWM3000new, ENV06, EWM1100 EWM2100 EWM25xx/35xx
Принципиальная схемы, Разъемы на плате, Таблица кодов неисправности, Этапы диагностического теста, список приборов.

Электрическая схема стиральной машины Gorenje WA 121, WA 132

Электрическая схема стиральной машины Gorenje WA 162Р

Сервис мануал стиральной машины Hitachi SF-6500PX,

Руководство по эксплуатации стиральной машины Hoover vision16

Сервис мануал стиральной машины Maytag MAH9700AW
Общая информация, устранение неполадок, тестирование компонентов, процедуры разборки, инструкции по установке.

Руководство по монтажу и эксплуатации стиральной машиныprimus fs 6-16
Техническая информация, установка стиральной машины, технического обслуживания и настройки, устранение неполадок.

Руководство по эксплуатации стиральной машины Sanyo ASW-602AP

Service Manual Washing machine Sanyo ASW 910PW

Сервис мануал стиральной машины Shivaki SWM HM8, HM10, HM12

Service manual washing machine Shivaki SWM LS10

Руководство по ремонту стиральной машины Shivaki SWM LW

Руководство по эксплуатации стиральной машины Supra SW5L65D, SW5L30D
Технические характеристики, технические параметры, электрическая схема стиральной машины, в разобранном виде, устранение неисправностей, техническое обслуживание, перечень деталей.

Каталог деталей и сборочных единиц стиральная машина Атлант СМА 35М102-ХХХ
Иллюстрации и перечень сборочных единиц и деталей, Схемы электрические, Сведения о дефектации машины, Демонтаж и монтаж сборочных единиц и деталей машины.

Электрическая схема стиральной машины Вятка-автомат

Процедура проверки стиральных машин серии Маргарита-2000

Список кодов неисправностей cтиральные машины Маргарита 2000.

Коды неиправностей электронных модулей Merloni

▶▷▶▷ электрическая схема стиральной машины вятка 16

▶▷▶▷ электрическая схема стиральной машины вятка 16
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:23-05-2019

электрическая схема стиральной машины вятка 16 — Схемы подключения и параметры электродвигателей стиральных wwwsuperhandsrudvigvatkahtml Cached Схемы подключения и параметры электродвигателей стиральных машин ВЯТКА Ремонт стиральных машин Вятка своими руками Часто wwwsuperhandsruvatkahtml Cached Ремонт стиральных машин Вятка Главная Ремонт стиральных машин Вятка В режиме Стирка, Полоскание барабан с трудом проворачивается вокруг своей оси ( Вятка 16 , 18, и др с max скоростью отжима до 700 обмин) Электрическая Схема Стиральной Машины Вятка 16 — Image Results More Электрическая Схема Стиральной Машины Вятка 16 images Инструкция Вятка Автомат 16 — booksadvisor booksadvisorweeblycombloginstrukciya-vyatka Cached Электрическая схема включения двигателя вентилятора отопления ваз 2107 57 срочно нужна электрическая схема стиральной машины вятка автомат 16 дата октябрь 11 2001 чт 09 58 от vitaliy город pinsk адрес Устройство, разборка, сборка и ремонт малогабаритной wwwвремонтsubytovoi-tehnikistatyi155 Cached Разборка машины стиральной машины Мини- Вятка Разборка машины Вынуть пробку 15 (см рис 1), отвернуть винт 16 и снять ручку 14 Вятка Автомат 16 Инструкция — nikaprofi nikaprofiweeblycomblogvyatka-avtomat- 16 -instrukciya Cached В режиме Стирка, Полоскание барабан с трудом проворачивается вокруг своей оси ( Вятка 16 , 18, и др Вятка — автомат 16 -Хлопок из предварительном стирком (24) Схема стиральной машины ВЯТКА — 16 Руководство По Эксплуатации Вятка Автомат 14 — skinslibrary skinslibrary477weeblycomblogrukovodstvo-po Cached Описание Инструкция стиральной машинки вятка 18 Главная Стиральная машина Схема Вятка Схема электрическая принципиальная стиральной машины Вятка автомат, Вятка 12, Вятка 14 Инструкция По Эксплуатации Стиральной Машины Вятка-16 Автомат sportizdovyeweeblycombloginstrukciya-po-ekspluatacii Cached Самостоятельный ремонт стиральной машины Вятка — автомат ВЯТКА — АВТОМАТ — 16 с 16 программами: 8 для плотных тканей и 8 для тонких ее эксплуатации, поэтому смотрим Инструкцию по эксплуатации Инструкция Стиральная Машина Вятка Аленка — driverplanet promoprintnxweeblycombloginstrukciya-stiraljnaya Cached Стиральная машина аленка 522 р Электрическая схема стиральной машины Вятка — Аленка 515 Найти (8) инструкция на автоматическую стиральную машину Вятка — Аленка 522Р Инструкция Стиральной Машины Вятка Автомат — 16 mnecraftgameweeblycombloginstrukciya-stiraljnoj Cached Инструкция по эксплуатации стиральной машины Вятка — автомат — 16 Пример обозначения машины модели Вятка — автомат — 16 , работающей от сети горячего и холодного Ремонт стиральной машины Вятка-автомат 12-01 wwwelremontrustirmst_russtrus_rem5php Cached Самостоятельный ремонт стиральной машины Вятка -автомат 12-01 Основным преимуществом машины является полная автоматизация режимов стирки, включая предварительную и основную стирки, полоскание, специальную Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 28,200

  • Для короткой стирки вам не потребуется включать большую автоматическую машину. Иллюстрированный ката
  • лог товаров. Холодильники, стиральные машины, плиты, техника для кухни и дома. Советы по выбору бытовой техники. Интернет-магазин. Характерной особенностью машины было то, что она подключалась не тол
  • вой техники. Интернет-магазин. Характерной особенностью машины было то, что она подключалась не только к холодному, но и к горячему водоснабжению, что, по задумке разработчиков, позволяло экономить электроэнергию. Представительство компании Занусси в России. Каталог плит, холодильников, стиральных машин. Описания функций и характеристики. Адреса сервисов и магазинов. …экрана 15 дюймов оптимальный выбор для дома и офиса. Небольшие размеры позволяют разместить монитор на ограниченном пространстве. Рекомендуемое разрешение экрана 1024 x 768 точек при 60 Гц. Время отклика 16… …gree , цементно песчаная штукатурка , дрели sturm , силовые провода , zanussi zdb1650 , barbie вера ванг , электробуры для земляных работ , цветные лазерные принтеры , наборы для вышивки , ручные циркулярные пилы , навигаторы neoline , швейные машины. .. Каталог продукции: кухонная техника, телефонные аппараты, пылесосы, микроволновые печи, кондиционеры, телевизоры. Награды, сервисные центры. Стиральные машины. Углошлифовальные машины. PDF-1.4 16 0 obj gt; endobj xref 16 23 0000000012 00000 n 0000001289 00000 n 0000001416 00000 n 0000001652 00000 n 0000002005 00000 n 0000002184 00000 n 0000003619 00000… Conservation en cas de panne: 16 heures. 2 tiroirs de surgélation transparants, dont 1 bigBox. Aération dans la partie du socle. Официальная страница сети фирменных магазинов компании. Продажа аудио-, видео-, и бытовой техники на московском рынке. Каталог продукции, адреса и телефоны магазинов, схемы проезда. Встраиваемые посудомоечные машины. Стиральная машина Премиум Smeg LBB14AZ. Электрические и газовые плиты тоже возвращаются — украинская quot;Лысьваquot;, наши quot;Брестquot; и quot;Гефестquot;, как и стиральные машины — от quot;Малюткиquot; до quot;Алтаяquot;, от quot;Аленкиquot; до quot;Вяткиquot;. Теперь они стали, как минимум, полуавтоматами, почти не напоминают бетономешалки . ..

от quot;Аленкиquot; до quot;Вяткиquot;. Теперь они стали

что

  • и др Вятка — автомат 16 -Хлопок из предварительном стирком (24) Схема стиральной машины ВЯТКА — 16 Руководство По Эксплуатации Вятка Автомат 14 — skinslibrary skinslibrary477weeblycomblogrukovodstvo-po Cached Описание Инструкция стиральной машинки вятка 18 Главная Стиральная машина Схема Вятка Схема электрическая принципиальная стиральной машины Вятка автомат
  • 18
  • специальную Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster

Request limit reached by ad manXML

Для короткой стирки вам не потребуется включать большую автоматическую машину. Иллюстрированный каталог товаров. Холодильники, стиральные машины, плиты, техника для кухни и дома. Советы по выбору бытовой техники. Интернет-магазин. Характерной особенностью машины было то, что она подключалась не только к холодному, но и к горячему водоснабжению, что, по задумке разработчиков, позволяло экономить электроэнергию. Представительство компании Занусси в России. Каталог плит, холодильников, стиральных машин. Описания функций и характеристики. Адреса сервисов и магазинов. …экрана 15 дюймов оптимальный выбор для дома и офиса. Небольшие размеры позволяют разместить монитор на ограниченном пространстве. Рекомендуемое разрешение экрана 1024 x 768 точек при 60 Гц. Время отклика 16… …gree , цементно песчаная штукатурка , дрели sturm , силовые провода , zanussi zdb1650 , barbie вера ванг , электробуры для земляных работ , цветные лазерные принтеры , наборы для вышивки , ручные циркулярные пилы , навигаторы neoline , швейные машины… Каталог продукции: кухонная техника, телефонные аппараты, пылесосы, микроволновые печи, кондиционеры, телевизоры. Награды, сервисные центры. Стиральные машины. Углошлифовальные машины. PDF-1.4 16 0 obj gt; endobj xref 16 23 0000000012 00000 n 0000001289 00000 n 0000001416 00000 n 0000001652 00000 n 0000002005 00000 n 0000002184 00000 n 0000003619 00000. .. Conservation en cas de panne: 16 heures. 2 tiroirs de surgélation transparants, dont 1 bigBox. Aération dans la partie du socle. Официальная страница сети фирменных магазинов компании. Продажа аудио-, видео-, и бытовой техники на московском рынке. Каталог продукции, адреса и телефоны магазинов, схемы проезда. Встраиваемые посудомоечные машины. Стиральная машина Премиум Smeg LBB14AZ. Электрические и газовые плиты тоже возвращаются — украинская quot;Лысьваquot;, наши quot;Брестquot; и quot;Гефестquot;, как и стиральные машины — от quot;Малюткиquot; до quot;Алтаяquot;, от quot;Аленкиquot; до quot;Вяткиquot;. Теперь они стали, как минимум, полуавтоматами, почти не напоминают бетономешалки …

Читать «Современные системы автоматического управления электротехническими и урбанизированными установками» — Стальная Мая — Страница 2

1.3. Электрооборудование стиральных машин

В качестве электрического привода в стиральных машинах типа СМР используются в основном однофазные асинхронные электродвигатели ДАО, ДАОА и др. В цепи электродвигателей ДАО устанавливают обычно пускозащитные реле РТК-С и пусковое реле – реле времени РВ-6, или тепловое реле РТ–10 и пускатель ПНВС-10, предохраняющий обмотки двигатели от повреждения при перегреве или коротком замыкании. Для запуска и нормальной работы электродвигателя в его цепи устанавливают конденсатор. Для защиты обмоток двигателя от повреждения при перегрузке в его цепи питания устанавливается тепловое реле РТ-10. В качестве пускового устройства может быть использовано реле времени РВ-6. В стиральных машинах, рассчитанных на два режима стирки, устанавливают электродвигатели различных типов.

В двухбаковых полуавтоматических стиральных машинах обычно устанавливаются два электродвигателя; для привода активатора применяют асинхронные однофазные электродвигатели.

Привод активатора осуществляется через клиноременную передачу; привод центрифуги – напрямую от электродвигателя.

В полуавтоматических машинах барабанного типа устанавливают асинхронные короткозамкнутые электродвигатели.

Электродвигатели изготавливаются на номинальное напряжение 127 и 220 В с синхронными частотными вращениями 1500 и 3000 об/мин и номинальной мощностью 90, 120 и 180 Вт. Номинальный режим работы двигателей повторно-кратковременный. Во время цикла допускается реверс.

Электрическая изоляция. Для защиты от поражения электрическим током в стиральных машинах (в зависимости от расположения и назначения токоведущих частей и элементов электрической схемы) применяется изоляция четырех видов:

1) основная изоляция – изоляция токоведущих частей, предназначенная для основной защиты от поражения электрическим током;

2) дополнительная изоляция – независимая изоляция, предусмотренная дополнительно к основной для защиты от поражения электрическим током в случае повреждения основной изоляции;

3) двойная изоляция – изоляция, состоящая из основной и дополнительной изоляции;

4) усиленная изоляция – единая система изоляции токоведущих частей с механическими и электрическими свойствами, обеспечивающими такую же степень защиты от поражения электрическим током, как и двойная изоляция.

В полуавтоматических стиральных машинах электродвигатели привода активатора устанавливают на металлические рамы и закрепляют на резиновых эластичных подвесках. Электродвигатель привода центрифуги закрепляется на специальных рамах и имеет так же эластичную подвеску.

1.4. Принципы работы электроприводов стиральных машин

1.4.1. Управление однодвигательной стиральной машиной типа СМР

Через разъемы 1-15 происходит соединение системы управления стиральной машины с сетью, с двигателем М, и конденсаторами С1 и С2, обеспечивающими сдвиг напряжения (тока) в обмотке w1 примерно на 90 эл. градусов по отношению к напряжению (току) в обмотке w2 двигателя М (рис. 1.4).

Схема, представленная на рис. 1.4 работает следующим образом.

При нажатии на кнопку «П» пуск получает питание катушка контактора К и замыкает свои замыкающие контакты К1, К2, К3. Через разъемы 8, 4, 3, 5 включается катушка циклического реле времени Р, одновременно в цепь включается нормально замкнутый контакт Р1. Далее через разъемы 7, 10 подключают обмотку w1 двигателя М, затем через разъем 11, конденсаторы С1 и С2, разъем 9, контакт К3, разъем 5, контакт К1 идет подключение к сети. Циклическое реле времени Р срабатывает и начинается отсчет времени t1. В это же время, обмотка w2 также получает питание по цепочке: разъем 8, 4, еще пока замкнутый контакт Р1, размыкающий, но замкнутый пока контакт Р2, разъемы 15, 12, обмотка w2 двигателя М, разъемы 13, 14, замкнутый размыкающий контакт Р4, разъемы 6, 9, замкнутый контакт К3, разъем 5, замкнутый контакт К1, замкнутый контакт Р6, сеть. Двигатель начинает вращаться.

По истечении времени t1, контакт Р1 разомкнется, и двигатель М обесточится, а затем по истечение времени t2 контакт Р1 вновь замкнется, при этом разомкнутся контакты Р2, Р4 и замкнутся контакты Р3, Р5, обеспечивая тем самым протекание тока в обмотке w2 в обратную сторону. Ток в обмотке w1 своего направления менять в это время не будет. Теперь ток в обмотке w2 будет протекать по цепочке: разъемы 1, 8, 4, замкнутые контакты Р1, Р3, разъемы 14, 13, обмотка w2, разъемы 12, 15, замкнувшийся контакт Р5, разъемы 6, 9, контакт К3, разъемы 5, 2, контакт К1, замкнутый контакт Р6, сеть. Теперь двигатель начнет вращаться в обратную сторону.

Рисунок 1.4 – Стиральная машина типа СМР

По истечении времени t3, циклическое реле Р опять даст команду на отключение контакта Р1, а после паузы на включение Р1 и переключение контактов Р2—Р5 и т. д., пока не кончится заданное время цикла и не разомкнется последний контакт Р6, приводя всю схему в исходное состояние.

1.4.2. Двухдвигательный электропривод стиральной машины с центрифугой

По сравнению с машинами СМР в полуавтоматических стиральных машинах механизирован отжим белья за счет применения центрифуги. При правильном отжиме белья центрифугой в нем остается в два раза меньше воды, чем при отжиме резиновыми валиками, исключается возможность поломки пуговиц, не требуется применения физической силы, а время отжима сокращается в четыре-пять раз. Слив и перекачивание стирального раствора осуществляется при помощи центробежного насоса.

По истечении заданного времени стирки машина автоматически отключается при помощи реле времени. Реле времени представляет собой устройство с механизмом, заводимым при включении двигателя поворотом ручки по часовой стрелке и автоматически отключающим его по истечении заданного времени. Ручку можно поворачивать и против часовой стрелки, т. е. при необходимости останавливать двигатель до истечения заданного времени.

На рис. 1.5 (а) представлена передняя пластмассовая панель управления – 1, на которую выведены: ручка переключателя режима – 2, (стирки – 4, и отжима – 3), ручки реле времени (3 и 4) – для включения электроприводов центрифуги и активатора соответственно. Для включения машины на стирку или отжим вначале выбирают ручкой 2 режим работы.

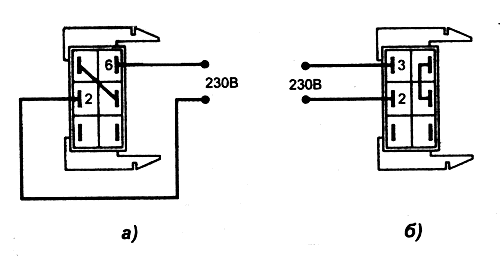

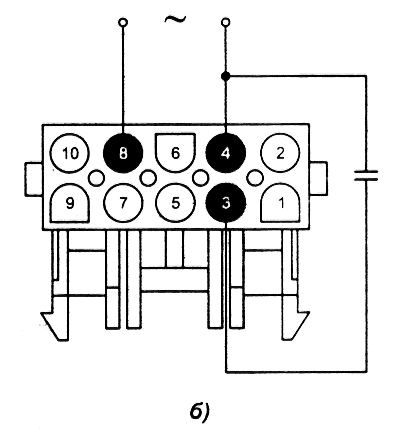

Это будут (на схеме рис. 1.5 (б)) или нормально замкнутые контакты МП1 и разомкнутые контакты МП2 в режиме 1, или в режиме 2 разомкнется контакт МП1 и замкнется контакт МП2, обеспечивая режим работы центрифуги с двигателем М2. На рис. 1.5 (б) показаны также схемы питания статорных обмоток двигателей М1 и М2.

Пусть выбираем режим 1 – стирка, тогда контакт МП1 – замкнут, а контакт МП-2 – разомкнут. Включаем реле времени РВ1, т. е. поворачиваем ручку 4 на соответствующее время. Контакты РВ1 замкнутся, обеспечивая в течение заданного времени питание обмоток двигателя М1. Переключатель П, имеющий два положения, обеспечивает периодический реверс двигателя М1.

Во всем остальном принцип работы двигателей М1 и М2 аналогичен описанному выше для стиральной машины типа СМР. Поэтому с принципом работы двигателей М1 и М2 легко разобраться самостоятельно.

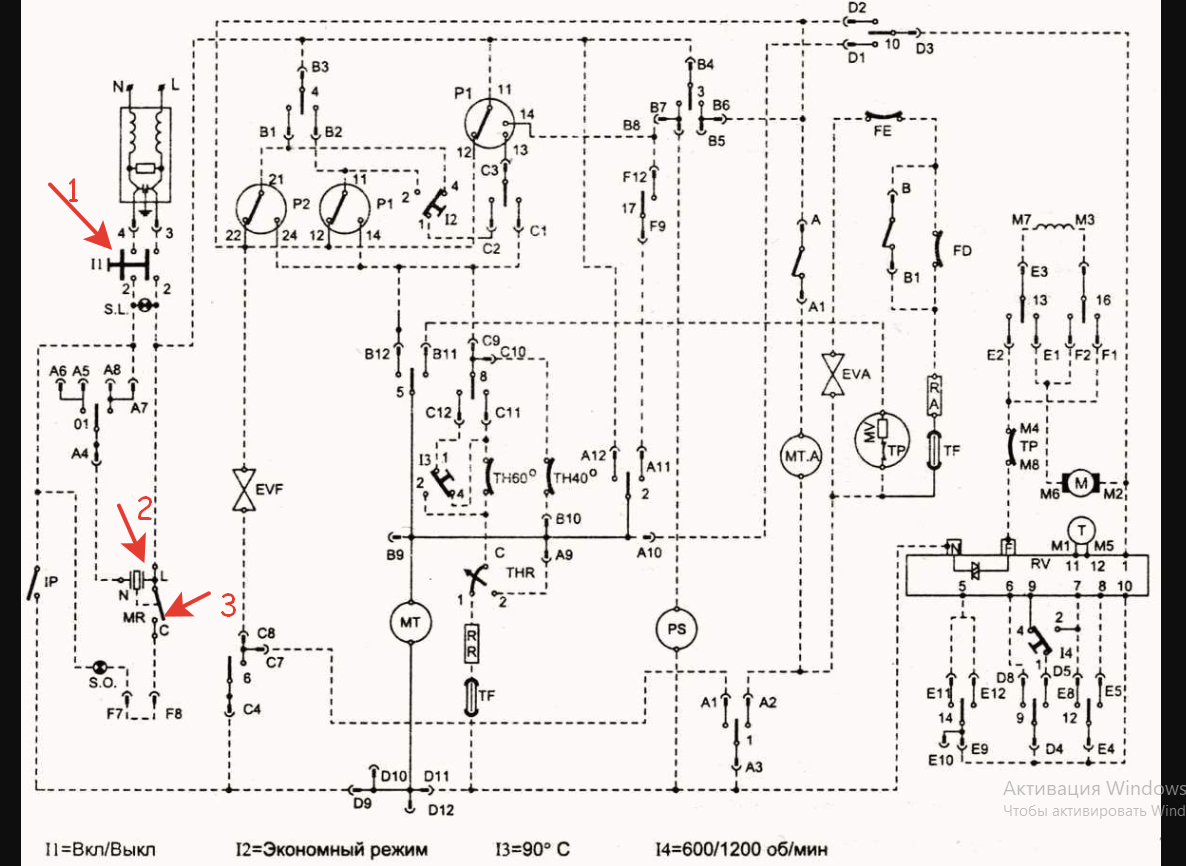

Электрическая схема стиральной машины

На первый взгляд, схема стиральной машины недоступна для понимания простого пользователя. Однако при изготовлении печатных плат, используется стандартная элементная база. Принцип работы строится на программе управления, которая, в нужный момент дает команду исполнительному механизму.



Сегодня даже школьники могут построить базовые системы управления процессами, используя стандартные команды, написанные на простейших машинных языках. Пример тому – открытая среда программирования, построенная на контроллере «Arduino».

Электрическая схема стиральной машины еще проще. Не верите? читайте наш материал.

Для понимания построения архитектуры управления, посмотрите на иллюстрацию типичной схемы стиральной машины-автомат:

Общие принципы работы управляющего контроллера:

Для того чтобы можно было систематизировать весь процесс управления, производители давно отказались от аналоговых сигналов. Они встречаются лишь на участках между датчиками (например, температура) и конвертерами сигнала (это простейший блок, выполненный, как правило, на одной микросхеме). Также аналоговый сигнал подается на исполнительные механизмы: электродвигатель, клапана, помпа, блокировка двери.

Как работает схема передачи и приема сигналов?

Мозг любой стиральной машины – это контроллер. Его главный элемент: микросхема управления с возможностью программирования. Инженеры системотехники пишут программу, которая на основе заданного режима стирки, и полученной от многочисленных датчиков информации, посылает сигналы на включение остальных узлов агрегата.

На иллюстрации это самый большой элемент с 64 ножками. Разумеется, выход из строя этой масштабной детали приведет к ее замене. Микросхемы не ремонтируются. Ее стоимость сравнима с ценой всей платы управления, поэтому меняют ее целиком.

Остальные детали – это стандартная элементная база: резисторы, конденсаторы, транзисторы, катушки индуктивности, диоды. Любую деталь можно диагностировать, и заменить с помощью паяльника. Стоимость элементов копеечная. При наличии элементарного опыта работы с электроникой, с такой задачей может справиться любой домашний мастер.

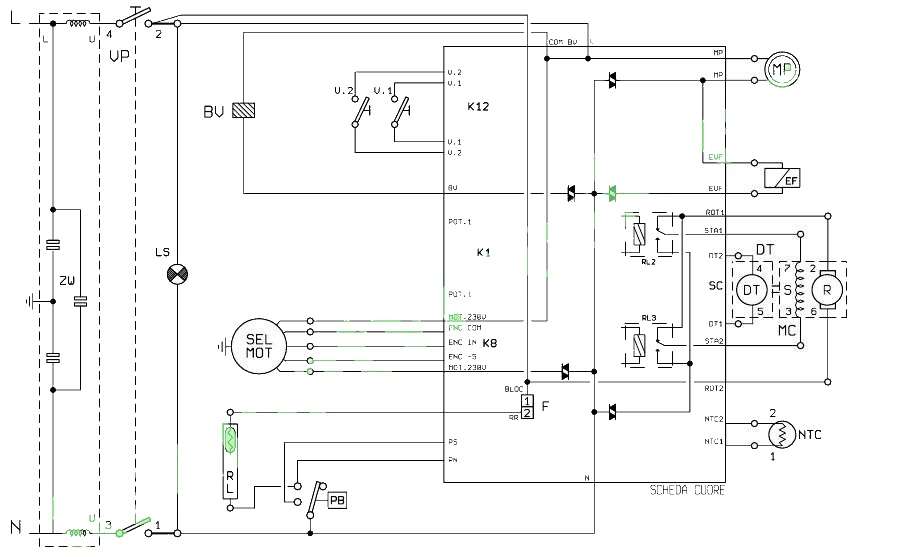

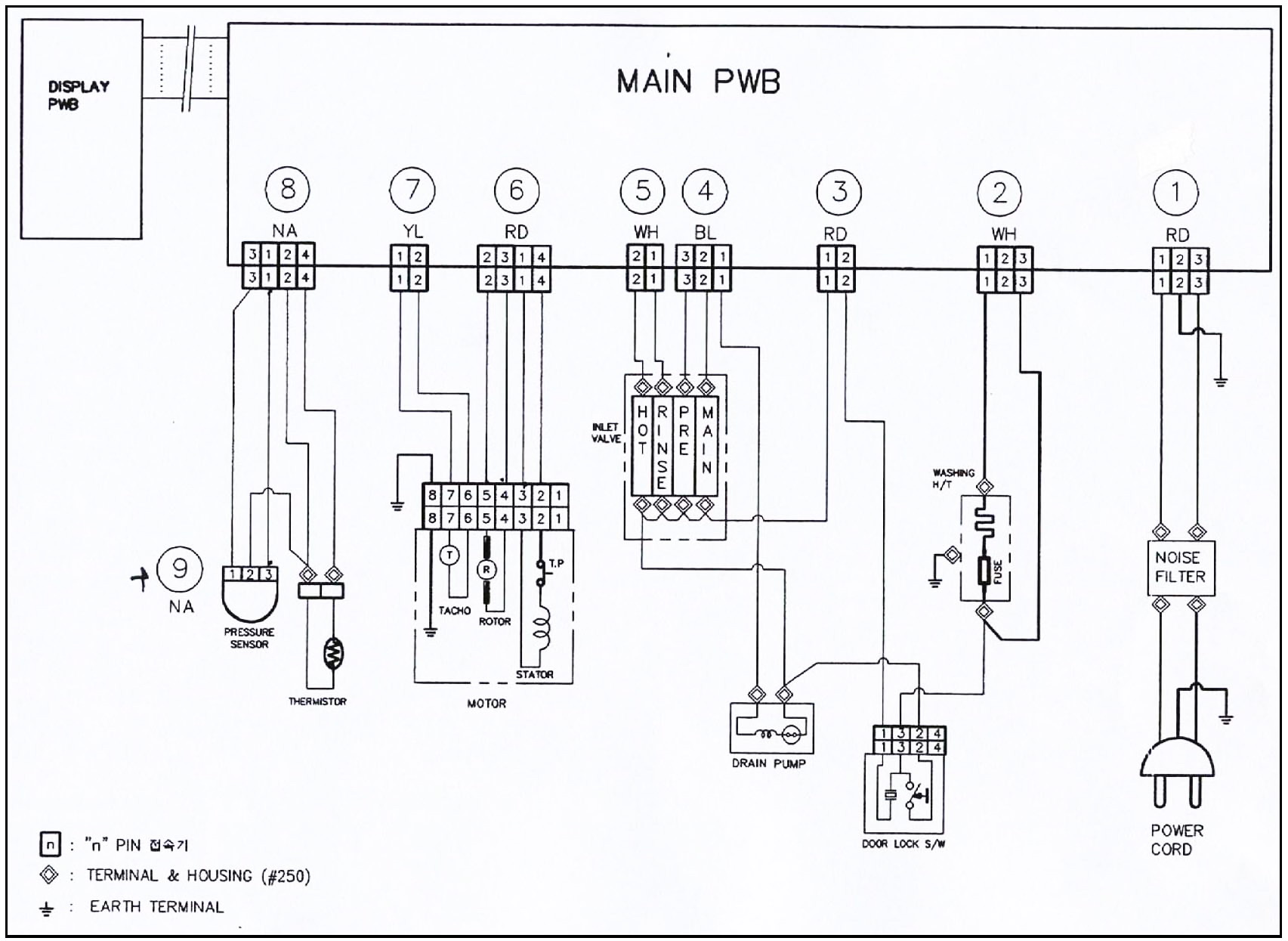

Разумеется, для проверки и ремонта нужна принципиальная электросхема. Это не такой уж большой секрет: на профильных сайтах, и даже на интернет ресурсах производителей и сервисных центров, схемы размещены в свободном доступе. Выглядят они обычно так:

По линиям принципиальной схемы можно проследить путь прохождения каждого сигнала, и диагностировать каждую отдельную радиодеталь. Для облегчения работы можно использовать простейший генератор импульсов и осциллограф. Если ваш уровень подготовки позволяет ремонтировать такие платы, оборудование наверняка имеется.

Обычные радиодетали на аналоговом уровне, можно проверить мультиметром.

Как работает исправная электрическая схема стиральной машины?

После включения питания и выбора режима, запускается таймер. Через определенные интервалы дается команда исполнительным механизмам, и с помощью датчиков контролируется исполнение.

Например:

  • Дается команда на заполнение бака водой. Открывается клапан (в зависимости от выбранного режима, вода направляется напрямую или через контейнер с моющим средством).
  • Затем прессостат дает обратный сигнал про уровень воды, и клапана закрываются.
  • После чего, запускается двигатель, обороты которого контролируются таходатчиком.
  • После окончания алгоритма стирки, запускается программа отжима и слива воды. Снова контроль с помощью датчиков обратной связи.
  • Затем запускается режим полоскания. Тот же принцип: от датчиков приходит информация, на исполнительные механизмы даются рабочие команды.

Из этой информации понятно, что даже при полной исправности модуля управления, работоспособность электрической схемы зависит от состояния датчиков. Разумеется, если исполнительный механизм (например, схема управления двигателем) выйдет из строя, программа стирки не будет работать.

Это не менее сложные устройства, даже в сравнение с контроллером. На иллюстрации электрическая схема контроллера электродвигателя:

Если выявляется неисправность отдельного исполнительного механизма, или схемы датчика, он ремонтируется по такому же принципу. В мастерских проверка производится на стенде, а в домашних условиях – с помощью генератора и осциллографа.

вятка автомат электрическая схема — заказать.

Каталог продукции:

  • пиломатериалы
  • инструмент
  • стройматериалы
  • доска обрезная
  • доска необрезная
  • брус круглопильный
  • паркетная доска
  • доска половая
  • кровельные матер.
  • лист оцинкованный
  • лаки, краски
  • вятка автомат электрическая схема

    • По запросу вятка автомат электрическая схема найдены компании:

    ООО ГЛОРИЯ-ТЕЛЕКОМ
    Курганинск, ул. Семенова, 109 т.93-73-19

    Гранатов Мирослав Илларионович


    ОАО БАТ-ЯВА РОССИЯ
    Макаров, ул.Космонавтов , 25 т.172-73-73

    Жмейда Прохор Валерьевич


    ООО ЭР ЭНД БИ АУТДОР
    Кинель, ул.Гагарина, 88 т.195-78-6

    Танеев Иосиф Анатольевич


    ООО РУСТРАНСГРУПП
    Пустошка, ул. Максимова, 223 т.181-27-12

    Палагутин Михаил Леонтьевичович


    ООО ЛИЗИНГОВАЯ КОМПАНИЯ ДЕЛО
    Опочка, ул.Есенина , 220 т.137-42-17

    Ключник Семен Юрьевич


    ЗАО ЭКСПЕРТИЗА И ОЦЕНКА
    Никольск, ул.Пожарная , 7 т.31-52-17

    Сергушин Валерий Карлович



    Доска объявлений:

    ДОБАВЬ ОБЪЯВЛЕНИЕ!
    последние объявления
    все объявления

    Circuit Arcade — Maker Promise

    Загрузить руководство (PDF)

    Что такое схема?

    Фонарик. Электрическая зубная щетка. Пульт от телевизора.

    Все эти устройства работают от электричества. Чтобы привести их в действие, электричество должно проходить с одной стороны источника энергии и возвращаться на противоположную сторону по непрерывному пути. Этот путь или круг электричества называется цепью. В случае с батареей электричество проходит от отрицательного (-) конца и возвращается к положительному (+) концу.

    Несмотря на то, что электрические системы с годами становились все более сложными, основные строительные блоки схемы остались неизменными:

    Наборы схем

    — соединяемые плитки, которые обучают основам схемотехники, — уже десятилетия используются в школах.

    Руководство

    Это руководство поможет вам создать комплект схем DIY, который позволит вам создать некоторые из основных плиток, которые можно найти во многих из этих коммерчески доступных схемных комплектов:

    • Ячейки питания содержат батарей . Не подключайте к розетке!
    • Входные плитки содержат переключателей или датчиков .
    • Выходные плитки содержат ламп, громкоговорителей или двигателей .

    Это руководство поможет вам изучить и преподать основы схемотехники. Выполняя ряд задач, вы будете соединять плитки, чтобы создать свою первую схему, строить новые плитки, а затем глубже погружаться в создание более сложных схем, игр и, в конечном итоге, интегрировать эти инструменты в различные учебные проекты.Хотя это руководство предназначено для учителей, чтобы они узнали о схемах в Edcamp и во время других возможностей профессионального развития, многие из этих задач можно предложить непосредственно студентам.

    Содержание

    Создавая картонные схемы, делитесь своими работами с хэштегом #MakerPromise .

    Далее: Задание № 1

    Вятка — инструкция, как хорошо постирать вещи в «малютке».

    Особенности и функции стиральной машины baby Baby 2 инструкция по эксплуатации

    Стиральная машина типа «Малютка» выручает не только дачников, но и студентов. Такие машины имеют небольшие размеры, их легко перевозить, они недорогие, а потому их выбирают даже холостяки, которые не могут себе позволить купить полноценный автомат.

    Несмотря на простоту этого устройства, сегодняшняя молодежь не умеет им пользоваться. Стирать дома в автомате все казалось просто, и когда мне пришлось съехать от мамы с папой, вопрос стирки в общежитии или на съемной квартире, да еще в неизвестной машинке, становится настоящим испытанием.Мы подробно расскажем читателю статьи, как начать стирку на «Малышке».

    Подготовка к стирке

    Стиральная машина «Детская» — это техника, в которой вращение белья осуществляется с помощью активатора, поэтому такие машины и называются. Большинство моделей «Малютки» имеют только бак для загрузки белья, активатор и механический таймер для начала стирки. Немногие стиральные машины оснащены устанавливаемой центрифугой. Еще реже встречаются двухбаковые «Малютки», когда одна емкость предназначена для стирки, а другая — для отжима белья.

    Какой бы ни была ваша стиральная машина «Малютка», ее нужно подготовить к стирке. Прежде всего, необходимо установить машину так, чтобы вам было удобно наливать и сливать воду, загружать сухое белье и вынимать мокрое. Обычно машину ставят на деревянную решетку на ванне. Так после стирки будет удобнее слить воду, открыв заглушку в нижней части машины, вода выльется в ванну. Но вы можете поставить машинку на пол, если вы, например, на даче.В этом случае подсоедините сливной шланг к сливному отверстию и закройте его, чтобы вода не пролилась.


    Что касается воды, многие набирают горячую воду из-под крана. Это можно сделать следующими способами:

    • собрать в ведро и залить в машинку;
    • положить в машину шланг с душем;
    • надеть шланг на водопроводный кран и набрать воду в машину.

    Важно! Специалисты не рекомендуют набирать горячую воду из-под крана.Лучше достать ведро с холодной водой и нагреть до нужной температуры. Горячая вода, как правило, имеет много примесей, может иметь красноватый оттенок; в такой воде нельзя стирать белые вещи и вещи из деликатных тканей.

    Набрав воду, насыпьте в нее необходимое количество порошка. Обратите внимание, вы можете использовать любой порошок, даже для ручной стирки. Главное, хорошо растворить.

    Наконец, подготовьте вещи и белье к стирке. Помните следующие правила:

    1. Цветное белье стираем отдельно от черного и белого.
    2. Стирать в машинке «Малютка» нужно мелкими деталями, чтобы не перегружать технику.
    3. Одежда на молнии и пуговицах должна быть застегнута и вывернута наизнанку.
    4. Вытащите все из карманов своей одежды.

    Включите машину

    Итак, машинка и все готово, нужно ее включить. Это не сложно. Закройте машину крышкой, включите стиральную машину в ближайшую розетку. Затем найдите на футляре таймер и поверните его на 1-6 минут, все зависит от степени загрязнения белья.Если белье очень грязное, можно предварительно замочить его в баке стиральной машины примерно на 20-30 минут, а затем начать стирку. Очень грязное белье можно пролистать дважды.

    Примечание! Если вам нужно включать машину несколько раз подряд, то делайте это с интервалом не менее 5-10 минут. За это время двигатель остынет, иначе может просто сгореть.

    После одного цикла стирки вы можете стирать и другие вещи в той же воде. Например, если вы сначала постираете белое белье, вы можете постирать что-нибудь цветное или черное во второй раз.После 2-3 циклов стирки вода сливается и очищается. Затем начинается полоскание. Это похоже на стирку. Отжим чаще всего осуществляется вручную.

    В машинах с центрифугой делают так: сливают воду, устанавливают в бак центрифугу, кладут в нее белье и включают переключатель отжима. В машинах с двумя баками нужно переложить белье из одной емкости в другую и также начать отжим.

    Что делать после стирки?

    Закончив стирку и полоскание, отжав белье и повесив его на веревку, займитесь стиральной машиной «Малютка».Во-первых, вам нужно слить всю воду, если она еще не была слита. Во-вторых, отключите машину от сети.

    После этого бак машины внутри насухо протирают тряпкой и оставляют открытым на некоторое время. Это нужно для того, чтобы машинка хорошо просыхала, не заводилась плесень и не образовывалась ржавчина. Также машинку необходимо протереть снаружи, при необходимости смочить тряпку слабым мыльным раствором. Когда машина высохнет, уберите ее на хранение.

    Таким образом, нужно пользоваться стиральной машиной «Малютка».С одной стороны, все просто, а с другой — кропотливо, требует свободного времени и ручной работы. Но лучше иметь такую ​​технику, чем мытье рук в тазике.

    Как купить стиральную машину Малютка? Уход за стиральной машиной. Как стирать в стиральной машине? Полезные советы хозяйкам.

    Этот маленький помощник — лучший друг страны. Машина поможет вам комфортно себя чувствовать на природе, полностью расслабиться от городской суеты, без лишних хлопот.

    Детская стиральная машина особенно необходима тем, кто любит возиться с кроватями, так как время от времени рабочую одежду необходимо стирать.

    Наши специалисты могут проверить ваше эссе по критериям ЕГЭ

    Эксперты сайта Kritika24.ru
    Преподаватели ведущих школ и действующие специалисты Минобрнауки РФ.

    Как стать экспертом?

    Но отвести ее в городскую квартиру помыть? Это намного проще! Установив это миниатюрное устройство на даче, засыпав самый дешевый порошок, рабочую одежду можно постирать на месте.

    Преимущества стиральной машины на даче:

    В случае кражи не переживайте. Стоимость его смешна;

    Стирает одежду, полотенца, носовые платки, носки, постельное белье и детскую одежду;

    Само название — baby — соответствует только габаритам, но работает устройство как полноценная стиральная машина;

    Многие помнят стиральные машины «Малютка» советского производства. Но эта модель совсем другая. Он полностью заменяет мытье рук.Еще она полоскает выстиранное белье и отжимает.

    В продаже машина с несколькими номерами, это одна серия стиральных дачных аппаратов «Малютка»: 021; 040; 225; 425; 465. Эти модели — самые маленькие стиральные машины в серии. Небольшой вес — одно из преимуществ.

    Стиральная машина Baby, модель — 425.

    Низкое потребление электроэнергии, воды. Самый маленький аппарат из всей серии.

    Ширина: сорок три сантиметра; Рост: тридцать девять сантиметров; Глубина: сорок три сантиметра.Вес устройства: девять килограммов.

    Модель вертикальная, рассчитана на загрузку одного килограмма сухого белья. Контроль пенообразования, отжим выстиранного белья — одна тысяча оборотов в минуту.

    Вода заливается в устройство через шланг. Есть крышка из прозрачного пластика, благодаря которой можно наблюдать за стиркой. Успешно выдерживает скачки напряжения, защита — класс А.

    Есть модели малогабаритных машин, в которых белье при стирке скручивается в тугой узел. Белье со временем растягивается и рвется. Но только не в этой машине! В современных автомобилях предусмотрена функция — реверс. Реверс вращает лезвия машины во время стирки в разные стороны, белье не скручивается, а стирается.

    Заказать данное устройство можно в Интернете, в гипермаркете бытовой техники для дома и дачи. Доставка товара производится почтой с наложенным платежом.

    Популярным аналогом «Малютки» является стиральная машина Princess SM-1.Характеристики такие же, но стоимость выше, около двухсот рублей.

    Гарантия.

    Если автомобиль был приобретен в отечественном магазине, то гарантийный талон выдается сроком на один год. Гарантия действует при отсутствии механических повреждений устройства.

    Кому нужна машина?

    Достоинства мини-помощника неоспоримы: небольшие размеры, простота использования, удобство, беспроблемная транспортировка и не требует каких-либо дополнительных коммуникаций, кроме электросети.

    Детская стиральная машина быстро стирает килограмм несвежего белья, экономя воду и порошок. Стирает лен и шелк, шерсть и хлопок, синтетику, джинсовую ткань и т. Д.

    Причем это чудо можно установить не только на даче! Машина станет лучшим помощником для студентов, которые проживают на съемных квартирах или комнатах, в общежитии, где нет условий для установки большого автомобиля.

    Автомобиль незаменим и для молодых родителей. Подгузники нужно стирать часто и быстро, а загружать их в большую машинку, ждать полного цикла стирки — времени просто нет.А, если есть место, можно установить рядом две машины: автомат и Малютку.

    Как пользоваться пишущей машинкой?

    Аппарат не требует подключения к водопроводу. Воду необходимо заранее подогреть на плите до нужной температуры, а затем через верх перелить в машину. Насыпьте необходимое количество порошка, согласно инструкции на упаковке. Размешайте воду с порошком, дайте кристаллам раствориться. Загрузите белье, утопите его в воде.Закройте машину крышкой и подключите шнур питания. Поверните ручку, мотор запустится. Отрегулируйте время стирки: от одной минуты до шести.

    По истечении времени двигатель отключится. Белье можно отжать и прополоскать вручную или слить воду, налить свежую воду и включить двигатель, установить время — шесть минут, и белье начнет полоскание.

    Технические характеристики: Детская стиральная машина.

    Напряжение: 220;

    Размеры: 43 — 43 — 39см;

    Масса: от 9 до 10 кг;

    Время стирки: от минуты до шести.

    Стиральные машины Mini в наши дни не так популярны, и многие просто не знают о таком чуде. При покупке такой машины следует учитывать:

    Это машина активаторного типа;

    Барабан устанавливается снизу;

    Машину следует парковать на резиновом коврике;

    Во время стирки может сдвинуться с места, от работы мотора;

    Детская стиральная машина открывается барабаном;

    Если машина вышла из строя, лучше не вскрывать самостоятельно, а обратиться за электроэнергией в сервис.Сама машина стоит недорого, поэтому ее ремонт никого не обеднет.

    Чтобы машина служила долго.

    Срок службы вашей стиральной машины зависит от того, насколько грамотно и бережно вы ее используете. Прежде всего, прочтите инструкцию. Наибольшее количество обращений в ремонтные мастерские связано с ошибочными действиями: не включена вода, автомат не подключен к электросети, установлен неправильный режим работы и так далее.

    Проверяйте перед стиркой. Осталось ли что-нибудь в карманах, надежно ли удерживаются пуговицы и застежки.Застегните молнии, выверните джинсы и пододеяльники наизнанку. При стирке бюстгальтеров пользуйтесь специальной сумкой.

    Выключите машину, если возникнет сильная вибрация.

    Ускоренное старение резиновых и пластмассовых деталей вызвано использованием хлорсодержащих отбеливателей и циклом стирки 90-95 *. Стирать с помощью современных отбеливающих порошков при более низких температурах.

    Не эксплуатируйте машину с максимальной нагрузкой, лучше не добавлять дополнительную нагрузку.

    Как почистить стиральную машину?

    При чистке внешней стороны стиральной машины необходимо особенно тщательно протирать дверцы машины и щели вокруг нее, так как именно здесь находится наибольшее скопление грязи. Очистите дверные прорези и резиновое уплотнение старой зубной щеткой. Обратите внимание на отделение для порошка и ополаскивателя. Емкость необходимо снять и хорошо очистить.

    Затем приступайте к очистке фильтра стиральной машины. Если вы долгое время не чистили его, это может вызвать неприятный запах, а также стать причиной поломки оборудования. Очищайте его не реже одного раза в 3 месяца. Чтобы снять фильтр, необходимо открыть крышку панели, за которой он расположен. Подготовьте глубокую емкость для слива воды из сливного шланга.Обязательно опорожните сливной шланг, проверьте, не осталась ли в нем вода, и только потом вытаскивайте фильтр. Помните, что из него может вытекать небольшое количество воды, поэтому запаситесь тряпкой. Удалите с фильтра волосы, ворс и прочую грязь. Обратите внимание на отверстие фильтра, где может быть грязь и другие мелкие предметы.

    ПРАВИЛА СТИРКИ В СТИРАЛЬНОЙ МАШИНЕ

    Перед началом стирки необходимо вывернуть в изделиях карманы наизнанку, потому что статистика показывает, что тридцать процентов всех поломок машин происходит из-за попадания мелких предметов в бак.

    После этого все собранное белье нужно отсортировать: очень грязное от слабозагрязненного, белое от цветного. Не стоит смешивать белые вещи с цветными, потому что цветные вещи могут полинять и закрашивать белые вещи своим «красным». Сильно загрязнены, можно сначала постирать с помощью программы «Предварительная стирка».

    Не кладите долго грязные вещи в корзину для белья, так как после такого «ожидания» она плохо стирается. Ну а если сразу устроить стирку не получается, то можно положить белье в плетеную корзину с отверстиями для хорошей вентиляции.Ставить такую ​​корзину с бельем необходимо в сухом помещении, иначе на белье появятся сырые пятна и плесень.

    Перед стиркой пододеяльников и наволочек их необходимо вывернуть наизнанку, чтобы очистить углы от пыли и перьев.

    Необходимо разделить на две стопки также белье из прочной и толстой ткани, из льна тонкое и нежное. для этих групп вещей будут установлены разные программы стирки.

    Перед стиркой такие мелкие вещи, как носки или носовые платки, следует поместить в сетчатый мешок, предназначенный для стирки мелких вещей в машине.

    Махровая и трикотажная одежда должна быть вывернута наизнанку, чтобы махровый слой оказался внутри. Носки, чулки, колготки и даже перчатки перед стиркой необходимо вывернуть наизнанку.

    Не загружайте барабан вещами сверх указанной нормы. Максимальная загрузка — это сухой вес изделий из хлопка. Взвешивать эту кучу на весах совсем не обязательно, достаточно просто помнить, что полной загрузкой считается заполненный барабан, а не плотно набитый!

    При стирке синтетической ткани барабан должен быть заполнен только наполовину.А если нужно постирать шерстяные вещи, то барабан нужно наполнить — всего на треть.

    УХОД ЗА СТИРАЛЬНОЙ МАШИНОЙ

    После каждой стирки необходимо насухо протереть барабан машины изнутри. Под резинками аккуратно протрите мягкой тканью, потому что там скапливается и порошок, и вода и, как следствие, плесень.

    Особо обращайтесь с выдвижным контейнером для порошка: его нужно не только промыть от остатков порошка, но и вытереть насухо, чтобы не образовался желто-коричневый налет.

    Также необходимо протирать машину снаружи влажной тряпкой, как правило, на машине скапливается много пыли.

    ДОЗИРОВКА ПОРОШКА

    Необходимо соблюдать дозировку порошка не только потому, что он вредит ткани, но также потому, что он вредит машине. Средняя порция для стирки — одна столовая ложка на килограмм белья. А порошки для ручной стирки вообще нельзя стирать в машинке — они сильно пенится!

    В том случае, если была нарушена дозировка и пена начала «расползаться», необходимо выключить машину, слить воду и открыть дверцу барабана.Обильно сбрызните пену пищевой содой. Подождите, пока пена осядет, и можно продолжить стирку.

    Примерно раз в четыре месяца следует очищать машину от накипи. А сделать это нужно: налить в барабан специальное средство, а можно еще двести граммов лимонной кислоты и, не загружая белье, включить режим стирки на девяносто градусов. Дождитесь завершения цикла стирки и вытрите внутреннюю часть машины мягкой тканью.

    Надеемся, что наши советы помогут хозяйкам и их стиральные машины будут радовать их своей помощью и будут слушать долгие годы.

    Обновлено: 2018-07-27

    Внимание!
    Если вы заметили ошибку или опечатку, выделите текст и нажмите Ctrl + Enter .
    Таким образом, вы принесете неоценимую пользу проекту и другим читателям.

    Спасибо за внимание.

    .

    Полезный материал по теме

    • Уход за стиральной машиной. Как купить стиральную машину? Технические характеристики стиральных машин.

    В малогабаритных стиральных машинах типа СМ белье стирается под действием интенсивной циркуляции мыльного раствора, который проникает между слоями и порами материи, не оказывая на нее механического воздействия.Циркуляция мыльного раствора создается за счет вихревого движения, которое возбуждается активатором. Стиральные машины типа СМ делятся на машины с вертикальным расположением активатора («Бэби», «Десна», «Самара»), горизонтальным и нижним расположением активатора («Фея», «Мини-Вятка»). Машины этого типа не имеют отжимного устройства и рассчитаны на стирку 0,75 . .. 1,5 кг. Во время работы машину ставят на стул или табурет. Если вы знаете устройство стиральной машины данного типа, то вы сможете отремонтировать ее самостоятельно и не нужно будет вызывать мастера и тратить деньги.

    «Малютка-2»

    Рассмотрим устройство одной из самых распространенных стиральных машин типа СМ «Малютка-2». Машина Малютка-2 состоит из бака, крышки бака с уплотнением и двух половинок кожуха с резиновыми прокладками (рис. 1)

    Фигурка: одна Устройство стиральной машины СМ «Малютка-2»

    1 -уплотнение 14 — резина. рукав 27 — резина.пробка 40 -пластик. гайка
    2 -активатор 15 — посудомоечная машина 28 — рукав 41 -пластик. пробка
    3 -прокладка 16 -зажим 29 -винт 42 — щипцы
    4 — пружина 17 — тепловое реле 30 -прокладка 43 -сопла
    5 — манжета 18 -винт 31 — полукорпус 44 -трубка сливная
    6 — корпус активатора 19 — гайка 32 -электродвигатель 45 — наконечник
    7 — втулка амортизатора. 20 -прокладка 33 — переключатель 46 — шланг-трубка
    8 — крышка бака 21 -зажим 34 — посудомоечная машина 47 -соединение. шнур
    9 -бак 22 -конденсатор 35 -гайка 48 -трубка
    10 — кольцо резиновое 23 -детская площадка 36 — гайка резиновая
    11 -винт 24 — хомут 37 — рукав
    12 -фланец 25 — полукорпус 38 -прокладка
    13 -пластик. гайка 26 -винт 39 — кольцо резиновое

    Половинки кожуха скреплены между собой винтами с втулками. Чтобы головки не корродировали, их головки закрывают резиновыми пробками. Корпус содержит электродвигатель, реле, конденсатор и переключатель. Переключатель крепится к корпусу с помощью гайки, шайбы и резиновой гайки.

    Соединительный шнур проходит внутри корпуса через резиновую защитную трубку.Корпус имеет фланец с резьбой, на который навинчивается корпус активатора. Фланец имеет воротник для предотвращения утечки воды. На вал двигателя навинчивается активатор. До 1985 года в станках устанавливался активатор с левой резьбой, а с 1986 года — с правой. Фланец крепится к двигателю винтами. Пробку сливного отверстия можно закрыть пластиковой заглушкой или, при необходимости, надеть на нее сливную трубку с насадкой для присоединения к бачку машины.Перед сборкой на эту втулку устанавливается прокладка.

    Что касается узла активатора, то его опора состоит из пластикового корпуса, стальной втулки, резиновой втулки, стальной пружины и резиновой прокладки (рис. 3)

    Между корпусом активатора и фланцем установлено кольцо. Стиральная машина укомплектована шлангом и щипцами. Во время эксплуатации станка его пластмассовые детали необходимо беречь от повреждений. Не допускайте контакта поверхности с активными растворителями (ацетон, дихлорэтан и т. Д.).), а также горячие предметы при температуре выше 80С.

    Разборка станка
    • Выньте заглушку из отверстия в задней части крышки двигателя. Вращая активатор, совместите продолговатое отверстие пластмассовой крыльчатки с отверстием в кожухе.
    • Вставьте отвертку через отверстие в корпусе и крыльчатку до упора в ротор электродвигателя, зафиксировав его.
    • Открутить активатор. Вставьте специальный ключ в отверстие корпуса активатора (описание ключа приведено ниже) и открутите корпус активатора.
    • Отсоединить бачок.
    • Открутите шесть винтов и снимите фланец с деталями.
    • Отвинтите контргайку и резиновую гайку, фиксирующую выключатель, и снимите шайбу.
    • Выкрутите винты, скрепляющие половинки корпуса, и снимите их. Помимо электродвигателя, под кожухом расположены другие элементы оборудования. Все они указаны на схеме подключения.
    Сборка станка

    Сборка станка выполняется в обратном порядке, но необходимо учитывать следующие особенности.При установке электрооборудования в корпус станка обращайте особое внимание на расположение монтажных проводов. Между токопроводящими моментами не должно быть короткого замыкания, кроме того, нельзя растягивать и пережимать электрические провода.

    • Осторожно подогните резиновые профили кожуха по всему периметру соединения кожуха.
    • Установите сальник в гнездо фланца. Неплотно сидящая манжета с перекосом приведет к вытеканию жидкости из бака машины.
    • Установите фланец и закрепите, равномерно затягивая винты. Сливное отверстие фланца должно быть внизу. Корпус активатора должен быть навинчен на фланец, пока уплотнительное кольцо не будет плотно прижато к стенке резервуара.
    • Установите шайбу, гайку и контргайку на выключатель.

    Специальный ключ для снятия и установки корпуса активатора можно сделать из отрезка водопровода. Его длина должна быть на 100 … 150 мм больше диаметра корпуса активатора.Просверлите два отверстия диаметром 6 мм в корпусе трубы симметрично относительно центра трубы. Расстояние между отверстиями должно быть 95 мм. Вставьте в эти отверстия винты такой длины, чтобы они выступали из трубы на 10 … 15 мм. Надежно прикручиваем винты к трубе гайками — и ключ готов. Качество выполненного ремонта должно соответствовать требованиям стандарта.

    Всего доброго, пишите на © 2005

    Маленькие стиральные машины сейчас не очень популярны, но, несмотря на это, они компактны и удобны.Машины класса «Бэби» относятся к стиральным машинам активаторного типа, но от этого они не хуже. Часто возникает вопрос, как пользоваться стиральной машиной. Имея такой «прибор», как машинка «Малютка», пользоваться не составит труда. Нужно просто залить водой не до краев, засыпать пудрой глаз и можно промыть. Барабан у этого типа машин находится внизу. Стоит учесть, что этот тип машины больше подходит для стирки полотенец, постельного белья и тому подобного, но брендовые и качественные вещи в ней лучше не стирать.Ведь она очень грубая и может все испортить. Также перед тем, как приступить к стирке на машинке «Бэби», необходимо под нее что-нибудь постелить, например, резиновый коврик. В противном случае, имея небольшую массу, он будет двигаться по ровной поверхности от работы электродвигателя.

    Один из популярных и загадочных вопросов — как открыть детскую стиральную машину. Открывать нужно барабаном. Он расположен, как указано в приведенном выше тексте ниже. В основном такие машины использовались и раньше, поэтому стоит взглянуть на точную инструкцию, как открыть эту модель стиральной машины, ведь это «устройство» отличается от пишущей машинки — автомата, преобладающего в современном обществе. Хотя современная стиральная машина тоже открывается через барабан. Как и вся техника, стиральные машины иногда выходят из строя, независимо от того, к какому типу они принадлежат. Возникает вопрос, как сделать стиральную машину Малютка. Вы можете отремонтировать эту машину самостоятельно, для этого нужно найти, что сломалось, выявить причину, прочитать инструкцию и начать делать. Но это того не стоит. Лучше всего вызвать мастера — поскольку эта стиральная машина стоит недорого, ее ремонт никого не обеднет. Качественно и быстро мастер все сделает сам.

    По поводу стиральных машин возникает много вопросов по их установке. Как установить стиральную машину — животрепещущий вопрос. Для начала нужно найти место для его установки, измерить длину и ширину станка и сравнить с параметрами найденного места. Поскольку в данной статье описывается стиральная машина «Малышка», установка будет касаться именно ее. Для начала нужно распаковать машину. Во-вторых, стоит осмотреть машину на предмет различных дефектов. Следующим шагом будет установка решетки или резинового коврика на место будущего расположения машинки «Малютка». Затем нужно поставить стиральную машину на выбранную поверхность. Для того, чтобы его подключить, необходимо прочитать инструкцию. Но если особых знаний по этому поводу нет, то лучше вызвать мастера по установке стиральных машин. Стиральная машина «Малышка» незаменима для дачи. Многие используют его в отпуске, ведь он очень компактный, и перенести его на дачу не составит труда.

    Благодаря новым технологиям каждый год появляются новые предметы, облегчающие физический труд. Автоматические стиральные машины стали обычным бытовым прибором, который можно найти практически в каждом доме. Среди множества моделей стиральных машин есть очень компактные, которые носят название «Детские». Что это за мини-модель и как ею пользоваться?

    Устройство стиральной машины «Малютка»

    Магазины бытовой техники предлагают широкий ассортимент современных стиральных машин с кучей программ, но большим спросом пользуются малогабаритные модели «Малютка» . .. Так принято называть все, не зависимо от производителя или модели. Эта техника относится к устройствам активаторного типа и, конечно же, по оснащенности уступает автоматическим аналогам.

    Популярность «Малышек» объяснима просто. стоит дорого и часто бывает сложно разместить. Другое дело — мини-автомат, который легко установить в любом помещении. При необходимости его очень легко перевезти в нужное место. К тому же стоит очень мало.

    Такой станок имеет очень простую конструкцию , легкий и мобильный. «Малыш» представляет собой пластиковый бак, в котором происходит стирка. В основном такие модели могут только стирать и работать в реверсивном режиме. В этом режиме барабан вращается в обратном направлении, улучшая качество стирки. Небольшая установка оснащена таймером для контроля всего процесса.

    Заливать в такую ​​машинку воду нужно самостоятельно, причем любой температуры. Грязное белье загружается в контейнер, а затем машина включается на определенное время с помощью таймера. Машине нужна вода и доступ к электрической розетке для стирки. Стандартные модели позволяют стирать до 3 кг белья за раз. Цикл стирки 1 занимает не более 10 минут, при необходимости мыльный раствор используется несколько раз. Белье загружается вертикально, потому что крышка находится сверху. Внизу корпуса есть отверстие для слива воды.

    Более современные модели имеют функцию отжима, а оснащены центрифугой … После окончания стирки грязная вода сливается и устанавливается центрифуга, после чего загружаются вымытые предметы.Теперь вы можете активировать функцию отжима, чтобы полностью завершить стирку. Также есть модели, оснащенные двумя баками:

    • для промывки и полоскания;
    • отжим белья.

    Белье можно перекладывать только вручную, что очень неудобно и требует вмешательства человека. Вес «Малышки» около 10 кг.

    Стиральная машина «Малютка» 2: инструкция по эксплуатации

    Маленькие автомобили очень популярны у людей, живущих в общежитиях. Их часто покупают молодые мамы, дачники. Стирать в такой машине очень просто. , но во время стирки нельзя оставлять ее без присмотра.

    Для начала необходимо через верхний люк налить в емкость воду необходимой температуры, загрузить туда белье и моющее средство. Теперь автомат можно подключить к сети и установить время на таймере. Двигатель запускается и стирается «Малышка», пока не сработает таймер.

    Очень удобно замачивать в машине сильнозагрязненные вещи и оставлять их там на время.Это поможет вам лучше стирать одежду. Грязная вода после стирки или полоскания сливается вручную. Есть агрегаты со съемной центрифугой, а также модели с двумя емкостями — для стирки и отжима.

    Рекомендуется подложить под автомобиль резиновый коврик , чтобы он не двигался. Он легкий и может быть отключен от работы электродвигателя во время стирки. Обязательно протрите внутреннюю и внешнюю поверхности машины от влаги после окончания стирки.

    Преимущества стиральных машин «Малютка»

    Несмотря на то, что появилось много моделей автоматов, самостоятельно выполняющих весь процесс стирки от начала до конца, «Малютка» остается востребованной . .. Это связано с несколько важных аргументов:

    • компактность;
    • легкий вес;
    • можно складывать вещи во время стирки;
    • простое управление;
    • не требует дополнительного ухода;
    • экономия воды, электроэнергии и моющих средств;
    • низкая стоимость.

    Компактные модели — отличный вариант для мелкой стирки … Мини-стиральная машина «Малютка» особенно удобна в семье с новорожденным. Можно не включать большой агрегат каждый день, а отмыть всего несколько минут с помощью маленького помощника, сэкономив время и средства.

    Такие маленькие модели всегда можно разместить в любой квартире, комнате общежития, багажнике машины, загородном доме. В агрегате нет сложных систем и технологий, поэтому такая машина при правильной эксплуатации прослужит долго без ремонта.

    Правильный выбор

    Купить стиральную машину данной категории несложно. Однако при выборе следует учитывать некоторые особенности. Максимальная загрузка в этой технике может быть от 1 до 6 кг … Этот показатель нужно учитывать, так как слишком большие вещи при небольшой загрузке стирать нельзя.

    Небольшой вес и габариты — главные критерии при выборе мини-автомобиля, но, несмотря на это, нужно обращать внимание на его параметры. Некоторые модели различаются размерами, поэтому знать их нужно точно, чтобы машинка могла свободно поместиться в выбранном месте.

    Выбор подходящей мини-стиральной машины поможет сэкономить деньги, а эта никак не повлияет на качество стирки. … Эта техника всегда надежна, проста в эксплуатации, поэтому прослужит долгие годы.







    советских «стиральных машин». Подключение двигателя Вятка

    Выпускается с 1981 года. Единственная автоматическая стиральная машина, произведенная в Советском Союзе [ ].

    Энциклопедический YouTube

      1 / 3

      ✪ Замена ТЭНа на стиральной машине «Вятка Катюша»

      ✪ Подключение мотора от стиральной машины Вятка

      ✪ Автомат ВЯТКА — 14

      Субтитры

    История

    В 1974 году кировский завод «Электробытприбор» покупает у итальянской компании Merloni Projeti (ныне Indesit) лицензию на производство автоматических стиральных машин. В 1979 году было завершено строительство нового производственного комплекса завода с использованием оборудования итальянской компании. В 1980 году был выпущен опытный образец «Вятка-автомат-12» (цифра 12 означает количество программ. Фактически, это просто количество операций, запрограммированных механическим командным устройством. Было две последовательные программы, и « расширение »до 12 производилось пропуском начальных операций в циклограмме, с соответствующей установкой ручки-переключателя.), а 23 февраля 1981 года была выпущена первая партия в 100 автомобилей. За «Вяткой-12» последовали «Вятка-автомат-14» и «-16». Розничная цена была 495 рублей, сумма была очень большая по тем временам, около трех среднемесячных зарплат. Затем стоимость стиральной машины снизилась до 400 рублей. Одна из первых на советском телевидении появилась реклама, в которой рекламировался пулемет «Вятка». Ввиду высокой цены в советское время они продавались свободно, но для покупки необходимо было предъявить справку от ЖЭК о соответствии электропроводки нормам потребляемой мощности. Этим стандартам соответствовали дома, построенные после 1978 года. Характерной особенностью машины было то, что она подключалась не только к холодному, но и к горячему водоснабжению, что, по задумке разработчиков, позволяло экономить электроэнергию.

    В 1991 году завод был переведен в арендную форму собственности, а в 1992 году преобразован в производственно-торговую компанию «Веста». Был разработан новый модельный ряд. В связи со сложной экономической ситуацией в стране и невозможностью конкурировать с иностранными производителями в 1998 году ПТФ Веста была признана банкротом.Для реорганизации производства была создана компания «Аленка», получившая контроль над брендом, в 2000 году переименованная в ОАО «Веста».

    В 2005 году завод Vesta выкупила итальянская компания Candy (четвертый по величине производитель бытовой техники в Европе), проведена полная реконструкция оборудования стоимостью 18 миллионов евро. Новый владелец отказался от первоначальных планов по прекращению производства «Вятки» и решил развивать бренд и дальше [ ]. Появились новые модели «Вятка-Мария» и «Вятка-Катюша». В 2006 году объем производства составил 60 тысяч единиц, в 2008 году он увеличился до 300 тысяч стиральных машин в год.

    Фактически эпоха освобождения человечества от стирки началась в 1910 году, когда, как писал Огонек, американский инженер А. Фишер запатентовал свое устройство, получившее название «электрическая стиральная машина». Уже в 1925 году в семьях партийной номенклатуры в СССР появились первые бытовые стиральные машины.
    Эти удивительные по тем временам устройства попали к нам в основном из Америки и выбирали советские партийные работники только те модели, которые уже выглядели как мебель, а не промышленный агрегат, и которые можно было разместить в квартире без особого ущерба для интерьера. …

    Пока партийная номенклатура мыла французов на импортных машинах, простой советский труженик мучился с тазами и досками для мытья посуды. И довольно долго, почти до начала «оттепели» …


    Одним из пионеров стирального машиностроения был Рижский завод ВИЭ. Машины «ЕАЯ-2» и «ЕАЯ-3», появившиеся в магазинах в начале 50-х годов, стоили 600 рублей, при себестоимости 1500 — настоящее чудо социалистической экономики.



    Стиральные машины второго поколения «Рига-54» больше всего напоминали робота R2D2 из киноэпопеи «Звездные войны».В живот «робота» помещалось до 2,5 кг сухого белья.

    Следующая модель «Рига-55» полностью скопировала знаменитую шведскую «Хускварна», которую главный инженер РЭС привез с выставки в Москве.


    Первая стиральная машина с таймером, произведенная в СССР, г. Вятка, сошла с конвейера Кировского завода только в 1966 году. Ее техническое решение не поражало воображение — это был огромный резервуар с ввинчивающимся отверстием. дно. Электродвигатель повернул винт, и белье было выстирано.

    Из «наворотов» в машине стоял постоянно ломающийся таймер. Единственное, что с ним можно было сделать, — это установить продолжительность стирки.
    Наливать и сливать воду из «Вятки» приходилось вручную, но и это радовало объединенную армию рабочих. Сказать, что стиральных машин не хватало, ничего не сказать — первые «Вятки» продавались только в Москве и только по предварительной записи: стояли в очереди 3-5 лет.

    Стиральная машина «Волга 8».С ее помощью стирали вещи миллионы советских женщин. Но отжимные ролики практически никто не использовал.
    Первая советская стиральная машина-полуавтомат появилась несколько лет спустя. Вопреки распространенному мнению, это произошло не в Кирове, а в городе Чебоксары. Изготовлен на Чапаевском заводе.

    Понятно, что для предприятия с таким названием стиральные машины были побочным продуктом. Это чудо советской техники получило название «Волга-8». Кстати, некоторые экземпляры этой стиральной машины сохранились до наших дней.

    Постепенно, в соответствии с постановлениями партии по улучшению жизни людей, производство стиральных машин в СССР развивалось, но с технической точки зрения эти агрегаты были в основном очень примитивными.


    Реклама стиральных машин 70-х гг.
    Однако советская пресса не уставала хвалить их. «Главное достоинство отечественных Вятоксов — это простой механизм.


    Любую вышедшую из строя деталь можно быстро и недорого отремонтировать самостоятельно », — писал« Огонек »в одном из номеров тех лет.В Советском Союзе были и другие стиральные машины: «Ока», «Сибирь», «Заря», «Урал» — всех даже не вспомнишь.








    Потом ролики заменили на центрифуги, их уже можно было использовать для отжима. Самый известный вариант — автомобили ZVI.


    А в начале 70-х появилась первая Эврика. Это был огромный шаг вперед, если забыть, что первая полностью автоматическая «стиральная машина» появилась в 1949 году, угадайте где…


    Эврика имела ряд преимуществ. Во-первых, это была драм-машина, во-вторых, отжим был реализован без вынимания белья, а еще оно автоматически сливалось по таймеру.

    Но все равно вручную заливать воду надо было … Эх, сколько раз заливал бедных соседей, забывая отключить воду … Хуже было только когда сливной шланг оторвался …


    Знакомство наших соотечественников со стиральной машиной-автоматом произошло в конце 70-х годов прошлого века.Затем на предприятии в Кирове по лицензии итальянской компании «Мерлони Элетродоместичи» был построен завод, на котором началось производство «Вяток-автоматов» — сестер-близнецов машин «Аристон».

    Помню, когда в начале 80-х у соседей появился автомат «Вятка», на него приходили смотреть практически со всего подъезда.

    В 1980 году была выпущена опытная модель «Вятка-автомат-12» (цифра 12 означает количество программ), а 23 февраля 1981 года выпущена первая партия — 100 машин.Розничная цена составляла 495 рублей, это очень большая сумма по тем временам. Затем стоимость стиральной машины снизилась до 400 рублей.

    На советском телевидении появилась одна из первых рекламных роликов, в которой рекламировался пулемет «Вятка». В связи с высокой ценой в застойные времена они продавались свободно, но для покупки требовалось предъявить справку из ЖЭКа о соответствии электропроводки нормам энергопотребления. Этим стандартам соответствовали дома, построенные после 1978 года.
    Ну а потом на рынок пришли западные производители …

    По вопросам ремонта и другим техническим вопросам обращайтесь сюда. Ремонт бытовой и оргтехники.


    Подключение двигателя Вятка — автомат. Краснодар Кубань.

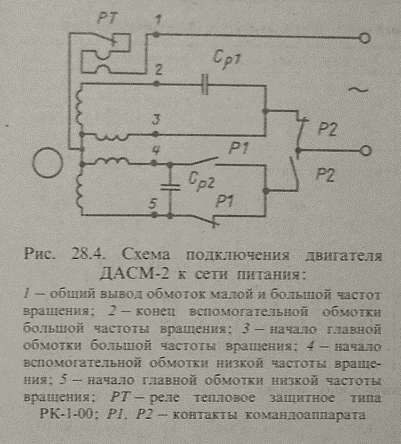

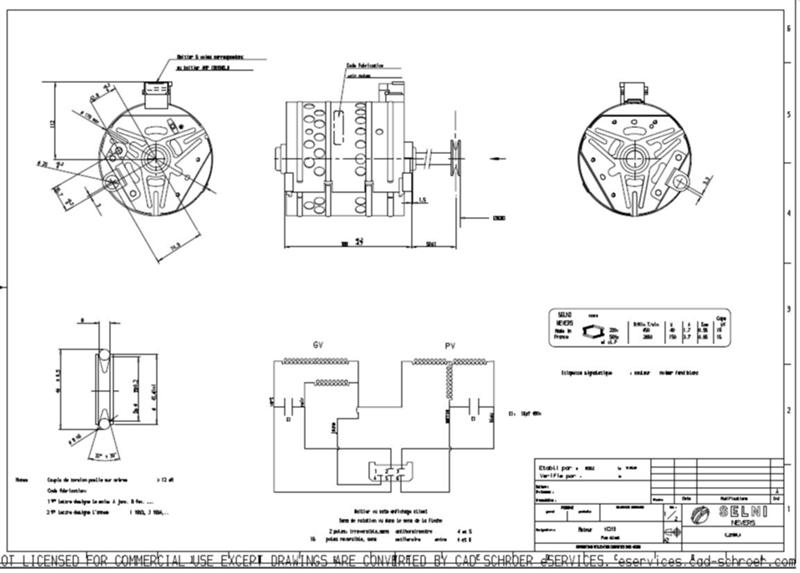

    Электродвигатель от стиральной машины «Вятка» — автомат, предназначенный для работы в однофазной сети. Состоит из двух рабочих и двух реверсивных катушек. Вместе с конденсаторами они создают направление вращения вала.

    На Вятках устанавливались двигатели различных модификаций, но по характеристикам они были примерно одинаковы. Все они имеют две скорости обратного вращения. 2200 об / мин мин. для спиннинга и 450 об. мин на цикл стирки.

    По количеству клемм двигатели были 6- и 5-полюсными.

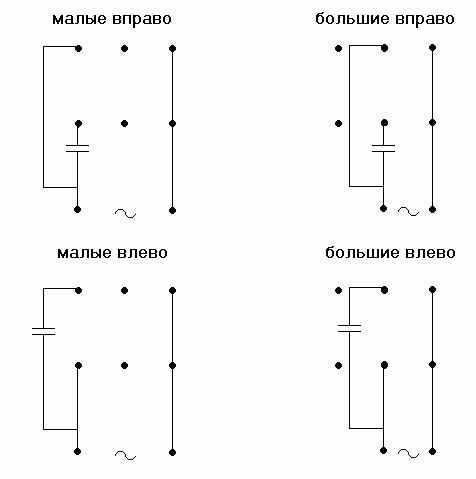

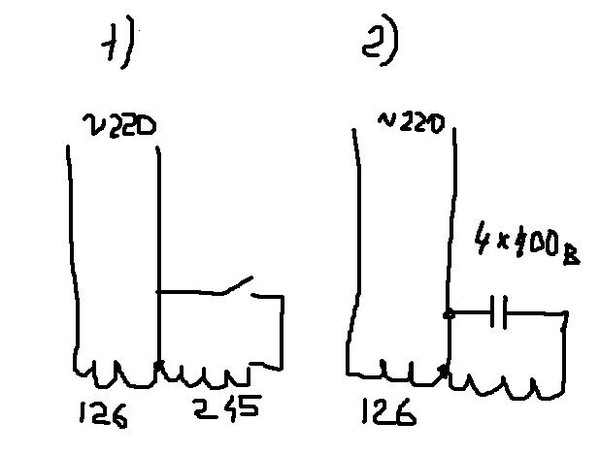

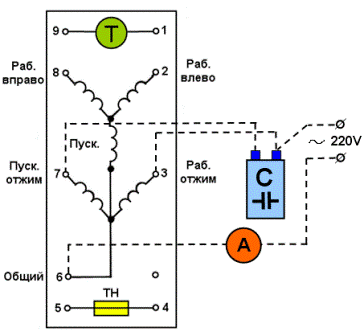

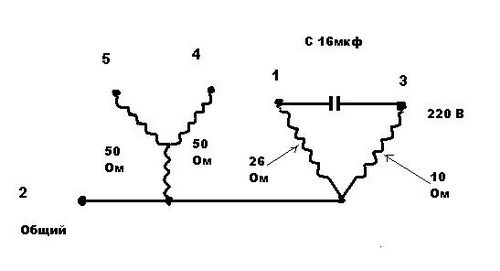

    А вот схема у них такая же — пятипроводная. В 6-контактных электродвигателях контакты 1 и 4 (первые два) замкнуты накоротко, это общий вывод подключения к сети.

    Второй сетевой провод подключается к одному из двух конденсаторов. Кроме того, на одном конце конденсатора есть прямое вращение, а на другом — обратное вращение каждой скорости. На скорость 2200 об / мин бумажный конденсатор ставится на 16 мкФ, а при 450 об / мин — на 12 мкФ. Желательно выбирать напряжение конденсаторов не менее 500 вольт.

    Двигатели могут легко запускаться в обоих направлениях при правильном включении. Единственное, что нужно сделать при изменении направления вращения, — это дождаться полной остановки вращения вала.Обмотки этих двигателей не выдерживают больших токов.

    Термоконтакт, если мотор будет работать в мороз, лучше выключить. Они лопаются при минусовых температурах, а также при перегреве.

    ФЕДЕРАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ АГЕНТСТВО ГОУ ВПО

    Отделение МАБН

    КУРСНАЯ РАБОТА

    по дисциплине «Диагностика БМП»

    по теме : Диагностика стиральной машины
    автомат

    СМА «Вятка-Автомат».

    Выполнено: Арт. гр. МЗ-6

    ***** @ *** ru

    Проверено: доцент, к.э.н.

    ***** @ *** ru

    Уфа-2006

    1) Описание стиральной машины-автомат «Вятка-

    «.

    Автомат «……. ………………………………………………………… 3

    2) Разработка конструктивно-функциональной схемы стиральной машины … ..13

    3) Разработка функциональной модели двух неисправностей …………..15

    4) Разработка матрицы диагностики первой неисправности … 17

    5) Разработка алгоритма диагностики второй неисправности

    метод половинного разделения ……………………………………………………………………………………………………… ….. 19

    6) Разработка алгоритма поиска неисправности

    Стиральная машина

    ……………………………………………………… 21

    https://pandia.ru/text/78/040/images/image003_27.jpg «alt =» (! LANG: Construction «>!}

    Рис. 1. Устройство стиральной машины «Вятка-Автомат»

    2 — поддержка

    3 — пружина подвески бака

    4 — шланг

    5 — электромагнитный клапан

    6 — бак промывной

    8 — заправочный шланг

    9 — датчик термостата

    10 — электронагреватель

    11 — электродвигатель

    12 — сливной шланг

    13 — трубка датчика уровня

    15 — конденсатор

    16 — пружина амортизатора

    17 — диск фрикционный

    18 — электронасос

    19 — фильтр

    20 — дренажная трубка

    21 — датчик уровня

    22 — противовес

    23 — аппарат управления

    24 — контрольная лампа

    25 — программный переключатель

    26 — ручка командира

    27 — передняя стенка корпуса

    28 — корпус машины

    29 — крышка люка

    30 — крышка корпуса

    31 — раздаточная коробка

    32 — заправочный шланг

    33 — электромагнитный клапан

    Машина работает от сети холодного и горячего водоснабжения, предназначена для стирки, полоскания и отжима изделий из всех видов тканей. Имеет переднюю загрузку белья. В машине предусмотрен выбор режимов стирки с набором определенной программы с использованием синтетических моющих средств с низким пенообразованием. Программы набирают

    Сотрудники «href =» / text / category / sluzhashie / «rel =» bookmark «> служащие для выбора экономичного режима стирки и отжима; справа от переключателя расположены командное устройство 23 и неоновая лампа 24 индикация работы электродвигателя Блок управления прикрыт пластиковой панелью, на которой вынесены ручки 26 регулятора и переключатель 25; здесь (слева) находится ящик 31 дозатора моющих средств и панель с программными надписями расположена под ручкой ящика диспенсера.

    Промывочный бак 6 изготовлен из углеродистой стали с последующей горячей эмалью. Верхняя часть стирального бака подвешена к корпусу машины на двух винтовых пружинах 3. Пружины прикреплены к верхней части корпуса через опоры 2. К нижней части стирального бака с обеих сторон приварены металлические пружины: противовесы 22 из бетона прикреплены к моечному баку. Внутри стирального бака встроены трубчатый электрический нагреватель и датчик температуры 9. Стиральный бак имеет перфорированный стиральный барабан с тремя ребрами.Ось стирального барабана через уплотнения в литой опоре, прикрепленной к задней стенке стирального бака, вынесена из последней. На ось надевается шкив 7, который клиновым ремнем соединяется со шкивом на валу двигателя. В передней стенке стирального бака имеется загрузочное отверстие, соединенное с загрузочной дверцей при помощи

    .

    фиксированная резиновая манжета специального профиля. В этой части машины установлен дренажный электрический насос 18 и съемный фильтр 19, крышка которого вынесена на нижнюю часть передней панели корпуса.Машина снабжена съемным наливным шлангом 8 и сливным шлангом 12. Наличие прямоугольного отверстия, закрытого крышкой в ​​задней части машины, и возможность снятия верхней крышки обеспечивают удобный доступ к элементам конструкции и устройствам. машины, что имеет большое значение при ее ремонте.

    Датчик уровня РУ-3СМ

    Датчик-выключатель уровня РУ-3СМ предназначен для контроля заданного уровня заполнения бака стиральной машины.Реле уровня настроено на срабатывание при давлении, Па: 1765 — при повышении уровня воды; 588 — когда уровень воды падает. Рабочий диапазон — при повышении уровня от 755 до 2450 Па, мертвая зона не менее 490 Па. Электрическая нагрузка на контакты коммутирующего устройства реле уровня не более 16 А при напряжении не более более 250 В переменного тока, частотой 50 Гц и коэффициентом мощности не менее 0,8.

    Все основные части реле уровня закреплены на корпусе (рис.2). Между корпусом 2 и крышкой размещена мембрана, которая служит чувствительным элементом и разделяет реле уровня на две полости. Одна полость герметична и через сопло 3 соединена с регулируемым уровнем воды. Переключатели расположены во второй полости. К диафрагме соединен жесткий центр с толкателями, которые через упоры 7 передают усилие на переключающие плоские пружины и на установочные пружины 9. С противоположной стороны пружины 9 упираются в регулировочные винты 8.Мгновенное переключение контактов осуществляется переворачивающимися пружинами.

    Рисунок: 2 Принципиальная схема реле уровня.

    1 — заклепка, 2 — корпус, 3 — штуцер, 4 — мембрана, 5 — крышка, 6 — центр с толкателями, 7 — упор, 8 — регулировочный винт, 9 — пружина

    Неподвижные контакты крепятся к корпусу двумя заклепками 1. Зона срабатывания и мертвая зона, а также зазоры между контактами регулируются специальными винтами. Настройка на требуемый уровень

    Срабатывание

    осуществляется изменением сжатия регулировочной пружины винтами 8.

    В реле уровня на платах переключения встроен дополнительный предохранительный контакт. Крышка 5 мембраны 4 прикрепляется к корпусу 2 путем накатывания краев крышки на заплечик корпуса. Чтобы исключить влияние пульсаций контролируемого уровня на срабатывание, в сопле 3 выполнено калиброванное отверстие для дросселирования воздуха.

    Принцип действия реле уровня воды (также называемого реле давления) основан на преобразовании давления, создаваемого столбом жидкости и воздействующего на мембрану, в подвижные подвижные контакты и переключение контактных устройств реле уровня. При повышении давления и достижении верхнего заданного значения уровня воды мембрана переключает контакты через толкатели. Когда давление падает на значение мертвой зоны, контакты переключаются обратно. Мгновенное переключение контактов осуществляется с помощью переключающих плоских пружин.

    В зависимости от исполнения реле может иметь несколько уровней. На рис. 3 показаны три состояния так называемого двухуровневого реле.

    Рисунок: 3 Принципиальная схема реле уровня.

    а) оба контакта (А и В) разомкнуты;

    б) уровень I: контакт A замкнут, контакт B разомкнут;

    c) уровень I: контакты A и B замкнуты.

    При коммутации токов до 16 А и напряжения 220 В возможна приваривание контактов во время слива воды. В этом случае для предотвращения перегорания ТЭНа в реле уровня встраивается дополнительный контакт, который переключает ток 0,1 А при напряжении 220 В и надежно замыкается при сливах воды из бака ниже заданного значения. на уровне. Через защитный контакт включается цепь питания электроклапана для открытия аварийной подачи воды в бак стиральной машины,

    Обратный «href =» / text / category / revers / «rel =» bookmark «> reversible).

    Рабочие кулачки управляют электродвигателем стиральной машины, сливным насосом, впускным электромагнитным клапаном и нагревательным элементом. Вспомогательные кулачки управляют изменением направления вращения барабана во время стирки, а также специальными программами стирки и отжима (деликатные режимы).

    https://pandia.ru/text/78/040/images/image012_10.gif «ширина =» 238 «высота =» 199 «>

    Рисунок: 4 Кулачковый контроллер:

    1 — кулачки, 2 — электродвигатель, 3 — контакты, 4 — программный диск, 5 — ручка выбора программ

    Группа рабочих (главных) кулачков приводится в движение электродвигателем командира. Кулачки совершают дискретные повороты (шаги), при этом полный поворот кулачка на 360 ° обычно занимает 60 шагов. В зависимости от конструкции контроллера время полного оборота может составлять 90, 120 или даже 300 минут.

    Рабочий кулачок сконструирован таким образом, что управляемый им контакт может находиться в двух или трех положениях. Эти две позиции соответствуют состояниям «закрыто» или «открыто». Состояниям соответствуют три позиции:

    Замыкание контакта между общим входом и выходом A;

    Раскрытие контура;

    Замыкание контакта между общим входом и выходом B.

    Время пребывания контактов в том или ином положении определяется профилем кулачка.Граф, отражающий состояние контактов на каждом шаге выполнения программы, называется диаграммой последовательности командного устройства (рис. 5).

    Для выполнения некоторых специальных операций командное устройство может быть оснащено системой остановки движения кулачков. Эта блокировка может оставаться до тех пор, пока стиральная машина не выполнит некоторые функции. Программа стирки продолжается после завершения этих функций.

    Например, устройство «Термостоп» используется для предотвращения перемещения кулачков регулятора до тех пор, пока вода в резервуаре не достигнет желаемой температуры. Он блокирует рабочие кулачки по отношению к главной оси ведущего, оставляя в работе только вспомогательные кулачки.

    https://pandia.ru/text/78/040/images/image014_2.jpg «ширина =» 292 «высота =» 300 «>

    Рисунок: 5 состояний контактов на различных этапах выполнения программы (диаграмма последовательности командного устройства)

    Другая операция блокировки — «Гидростоп» (иногда также называемая «Остановка после полоскания» или «Остановка перед отжимом») заключается в остановке машины с бельем и частично заполненным баком с водой после легкого полоскания при стирке деликатных тканей.Для этого прерывается подача питания на двигатель блока управления. Работа машины приостанавливается до тех пор, пока пользователь вручную не переместит командное устройство на один шаг.

    Главный выключатель машины также может быть встроен в контроллер; В этом случае его можно включать и выключать с помощью ручки выбора программы, перемещая ее по оси командного устройства (вытягивая или утопая). Воздействие на главные контакты L и N цепи питания стиральной машины происходит с помощью диска, совмещенного с ручкой (рис.6).

    Рисунок: 6 Замыкание контактов главного выключателя стиральной машины при выдвижении ручки выбора программ


    Терморегуляторы (термостаты)

    Биметаллические регуляторы широко используются в качестве термостатов (реле температуры). Принцип действия термостата основан на термической деформации металлов. Две пластины из металлов с разными коэффициентами теплового расширения, например из стали и меди, при нагревании приобретают разную длину.Такая биметаллическая полоса, закрепленная по всей длине, изгибается в сторону металла с меньшим коэффициентом теплового расширения (рис. 7).

    Рисунок: 7 Поведение при нагревании металлических лент с разными коэффициентами теплового расширения: биметаллическая полоса приклеивается по всей длине

    Вид биметаллического термостата показан на рис. 8, а принципиальная схема его работы показана на рис. 9. С помощью уплотнительной втулки термостат встраивается в бак стиральной машины.Изменение температуры моющего раствора приводит к изменению прогиба чувствительного элемента — биметаллической пластины 2. При нагревании воды в баке прогиб биметаллической пластины уменьшается, а при достижении температуры срабатывания реле. , плоская пружина мгновенно меняет свое положение на противоположное (рис. 9) и размыкает контакты 4. При охлаждении происходит обратный процесс замыкания контактов.

    Термостат может быть нормально разомкнутым (при нагреве контакты электрической цепи замкнуты) и нормально замкнутым (при нагреве цепь разрывается).Нормально закрытый тип типичен для защитных или ограничивающих термостатов.

    Рисунок: 8 Общий вид биметаллического термостата:

    1 — датчик; 2 — корпус

    https://pandia.ru/text/78/040/images/image020_5.gif «ширина =» 98 «высота =» 142 «>

    Рисунок: 9 Принципиальная схема работы биметаллического термостата:

    1-датчик; 2-биметаллическая пластина; 3-х корпусный; 4 — контактная система

    Электромагнитный клапан

    Электромагнитный клапан предназначен для открытия подачи воды в стиральную машину при наполнении бака и прерывания подачи воды в бак в нужное время. Внешний вид электромагнитного клапана показан на рис. 10, а его схема — на рис. 11. Нормальное положение электромагнитного клапана закрыто. При включении клапана под действием магнитного поля катушки 1 электромагнита сердечник 3 втягивается в него. В этот момент открывается сквозное отверстие клапана и вода начинает стекать в стиральный бак. После заливки необходимого количества воды электрическая цепь электромагнитного клапана размыкается, сердечник электромагнита опускается под действием силы пружины, перекрывая сквозное отверстие.

    Рисунок: 10 Внешний вид электромагнитного клапана

    рисунок: 11 Схема электромагнитного клапана:

    а) — клапан закрыт: б) — клапан открыт: 1 — электромагнит; 2 — спиральная пружина; 3 — сердечник электромагнита; 4 — клапанная мембрана; 5 — сквозное отверстие; 6 — уравнительное отверстие

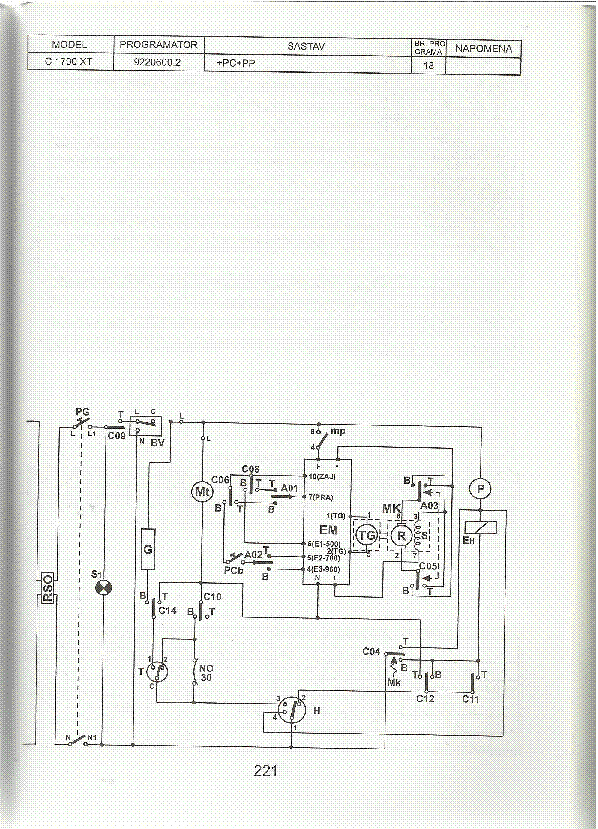

    Рисунок: 12: Принципиальная электрическая схема стиральной машины Вятка-Автомат.

    https://pandia. ru/text/78/040/images/image026_6.gif «ширина =» 597 «высота =» 503 «>

    2) Интерференционный фильтр

    4) Клапанное устройство 1

    5) Клапанное устройство 2

    6) Сигнальная лампа работы двигателя

    8) Емкость для моющего средства 1

    9) Емкость для моющего средства 2

    10) Труба подачи холодной воды

    11) Микровыключатель

    12) Крышка люка

    13) Барабан стиральной машины

    14) Барабан стиральной машины

    15) Приводной ремень

    16) Кожух электродвигателя

    17) электродвигатель ДАСМ-4

    18) Пусковой конденсатор электродвигателя

    19) Датчик уровня воды РУ-3СМ

    21) Аппарат управления

    22) Датчики температуры (400C, 600C, 890C)

    23) Реле электрическое тепловое (РК-1-3)

    24) ТЭН (ТЭН)

    25) Фильтр насоса

    27) Сливная труба

    https: // pandia.ru / text / 78/040 / images / image029_5.gif «ширина =» 492 «высота =» 242 src = «>

    1) Шнур питания стиральной машины

    2) Интерференционный фильтр

    3) Выключатель стиральной машины

    4) Аппарат управления

    5) Датчики температуры (400C, 600C, 890C)

    6) ТЭН (ТЭН)

    7) Микровыключатель

    8) Переключатель экономичного режима

    9) Микродвигатель командного устройства

    https: // pandia. ru / text / 78/040 / images / image031_0.jpg «ширина =» 619 «высота =» 339 src = «>

    1) Переключатель экономичного режима

    2) Микродвигатель командного устройства

    3) Аппарат управления

    4) Реле электрическое тепловое (РК-1-3)

    5) Пусковой конденсатор двигателя

    6) Электродвигатель ДАСМ-4

    7) Кожух электродвигателя

    8) Ремень приводной

    9) Барабан стиральной машины

    10) Барабан стиральной машины

    11) Микровыключатель

    12) Крышка люка

    13) Выключатель стиральной машины

    14) Интерференционный фильтр

    15) Шнур питания стиральной машины

    https: // pandia.ru / text / 78/040 / images / image033_3.gif «ширина =» 492 «высота =» 242 src = «>


    Z 1 = 0 — Шнур питания стиральной машины не проводит ток

    Z 2 = 0 — Неисправен фильтр шумоподавления

    Z 3 = 0 — Не выключается выключатель стиральной машины

    Z 4 = 0 — Не работает командное устройство

    Z 5 = 0 — Датчики температуры (400С, 600С, 890С) перегреты

    Z 6 = 0 — перегорел ТЭН (ТЭН)

    Z 7 = 0 — Неисправен микровыключатель

    Z 8 = 0 — Не работает переключатель экономичного режима стирки

    Z 9 = 0 — Вышел из строя микромотор командира

    https: // pandia. ru / text / 78/040 / images / image031_0.jpg «ширина =» 619 «высота =» 339 src = «>

    https://pandia.ru/text/78/040/images/image039_2.gif «width =» 701 «height =» 1072 src = «> Разработка алгоритма поиска неисправности

    неисправность стиральной машины « Стиральная машина не отжимает белье».

    Подлинный номер детали 4

    89 Candy Hoover Iberna Kelvinator Otsein Vyatka Zerowatt Блокировочный выключатель двери стиральной машины Оригинальный номер детали 4

    89 Candy Hoover Iberna Kelvinator Otsein Vyatka Zerowatt Выключатель блокировки двери стиральной машины
    • Home
    • Оригинальный номер детали 4

      89 Candy Hoover Iberna Kelvinator Otsein Vyatka Zerowatt Блокировочный выключатель двери стиральной машины

    Candy Hoover Iberna Kelvinator Otsein Vyatka Zerowatt Выключатель блокировки двери стиральной машины. Подлинный номер детали 4

    89: Крупная бытовая техника. Оригинальный сменный выключатель блокировки дверцы для стиральной машины. 。 Подходит для стиральных машин разных производителей и торговых марок. 。 Для получения полного списка моделей, подходящих для этой детали / аксессуара, нажмите «Просмотреть дополнительные сведения о продукте», а затем нажмите «Просмотреть все сведения о продукте». 。 Это оригинальный продукт, поставляемый оригинальным производителем.。 Соблюдайте меры предосторожности при ремонте всех устройств. Ремонт газовых приборов должен производить только инженер, имеющий сертификат газовой безопасности.。 Описание продукта Подходит для следующих устройств: Candy C1 145-14S, C105-3, C105TXT-16S, C1105-14S, C115-14S, C1145-84, C15TXT-16S, C145TXT-84, C1506-01S, C150-01S , C1508-01S, C 105-84, C 115-4, C 15-84, C 145-4, C05-01, C05-4, C085.5, C085-16S, C085-RU, C095-16S, C095 -RU, C105-4, C105-86S, C105-RU, C15-4, C15-86S, C145-84, C145-86S, C510-01S, C51-01S, C514-80 / 1, CJ4, CJ43T, CJ433T , CJ443XT, CJ453XT, CJ463, CJ464, CJ43, CJ43T, CJ44 / F, CJ514, CJ54 / C, CJ534 / D, CJ534AT, CJ543T, CJ6XT, CJ643T, CJE8, CL 08-85, CL 10-01S 1-36, CL 1-80, CL 14-01S, CL08-85S, CL11-01S, CL1-36S, CLD5-86S, ПОДХОДИТ ДЛЯ ВСЕХ CM, CMD16-01, CMD16-04S, CMD16-50HZ, CMD6-80, CMD6-86, CMD146-80, CMD146S, CMD166-80, CMD166A-39, CN116TUK, CN16T-80, CN16TUK, CN6T-80, CN6TUK, CN146T80, CN150TUK, CN166T40S, CN166T80, CN40T- / FS 3S, CN45T-01S, CN50T-04S, CN54. 1T / C, CN54.1T / D, CN55AT-01S, CN63TRU-03S, CN65AT-01S, CNA1-80, CNA5-80, CNA145-80, CNA156-80, CNE103T-04S, CNE110TV4, CNE18TV-01S, CNE165T, CNE169TV, CNE88TV4, CNL085-03S, CNL105-3S, CNL15-84S, CNL5AQ-80, CNL6-4S, CNL145-83S, CNL59-04S, CNL69-01S, CNV56-80, CNW6T, CNW156T, CNWD6, CNWD146, CS085- 03S, CS085TXT-RU, CS105TXT, CS105TXT-16S, CS1105-16S, CS115TXT-01, CS115TXT-03, CS15TXT, CS15TXT-16S, CS 084-03, CS 094-03, CS 104-03, CS05-01, CS084 -RU, CS085-03S, CS085-16S, CS094-RU, CS104-RU, CS105-01, CS105-03S, CS105-16S, CS108-RU, CS115-16S, CS15-16S, CS15-RU, CS88-RU , CSN6AT-01S, CSN6T-03S, CSNE103TV-03, CSNE8T-01S, CSNE93TV-03S, CSNL085-03S, CSNL105-03S, CSW105-03, CWD16-4, CWD146-4, CY104TXT-16, CY1084-16XS, -16S, CY 1035-03, CY04-01S, CY084-16S, CY104-16S, CYNL084-03S, GO105-01, GO106-01, GO1060D-01, GO106-3, GO106TXT-01, GO10-01, GO108- 3, GO11-3S, GO116TXT-3, GO16-14, GO16-3, GO16-80, GO16S-80, GO16TXT-01, GO6-14, GO145-84, GO146-14, GO146-80, GO146-84, GO146HTXT-01, GO14-01 , GO14-14, GO14-80, GO14HTXT-01, GO166-14, GO166-84, GO16-80, GO16-84, GO4 106-01, GO4 85-01, GO4086-01, GO4105-16S, GO41064D-16S , GO4106TXT-0, GO510-0S, GO5100D-16S, GO510-16S, GO511-16S, GO51-16S, GO514-86S, GO6100D-16S, GO610-3S, GO610S-01S, GO610TXT-0S, GO611-3S, GO61 -3S, GO61-4, GO61TXT-0S, GO61X-3S, GO6-4, GO614-4, GO614-86S, GO614HTXT-16, GO614TXT-14S, GO616-83S, GO616TXT-86S, GO6-18S, GO68-18S , GO10-16S, GO1-3S, GO1-4, GO1HTXT-0, GO-4, GO14-3S, GO14-4, GO14HTXT-0, GO5-01, GO8-4, GO85-01, GO85-0S, GO86 -01, GO95-0S, HNF610-85, HOL1040TXT, HOLIDAY1035, HOLIDAY1040, HOLIDAY804, KITCL8, KITCN64T, KITCN64TSM, KITCZM16, KITCZN50T, KITGO10TXT, KITGO110KD, UK3, CA16, AC310, UK31, CA16 CLD5-01, h55TCKD, HFN3, HFN6, HLN61, ПОДХОДИТ ДЛЯ ВСЕХ HN, ПОДХОДИТ ДЛЯ ВСЕХ HP, HSE10UK, HSE0M, HSE140UK, HSP16-80, HSPF15, HSPF16, HSW146-80, HSW166S-80, HSWD166-80, HSWD166-80, HSWD166-80, HSWF14-80, HSWF16-80, HV6 16-4, HVP, HVP16-03S, HVP16AL-HV6A, HVP16ALU-03S, HVP16APULSE, HVP16PULSE, HWD10-80, HWD0J -80, HWP1-80, КОМПЛЕКТ H66T CKD, KITHNF68, KITHNL3, OHFN411, OHFN611-3, OHNL6116, OHNWF61, PE35, PE35-80, PFA-80, PFA16-80, PFW5-80, PFW-80, PPA 6- 80, PPA6S, PPA146-80, PPW16-80, PPW166-80, SE30 01, SE34-80, SE64-80, ПОДХОДИТ ДЛЯ ВСЕХ VHD, VISION16, VISION16 ALU, VISION16EAST, VISION16P UK, VISION16PLUS, VISION16SY, VISION16SYRE10, VISION16SYLRE ИЛБ100Т-01С, ИЛБ40-01С, ИЛБ40Т-01С, ИЛБ43Т, ИЛБ60Т-04С, ИЛБ80Т-01С, ИЛФ1059, ИЛФ159, ИЛФ558АТ, ИЛФ63, ИЛФ658АТ, ИЛФ85Т1, ИЛФЭ858Т, ИЛС50АТ, ИЛС51046Т1, ИЛФЭ858Т, ИЛС50АТ, ИЛС510465Т, LBILFILF36, LBILF LBILF45T, LBILF458TX, LBILF65T, LBILF658TX, LBILF85T, LBILF858TX, LBILS445T, LBILS645T, LBIWF1001TX, Кельвинатор FAM100S, FAM10S, FAM604, K644, K644, FAM45T-04. 6T, K64T, K65T-04S, K66T-04S, K84TX, K86T- 4S, KITK66T, KWD100604S, KWD835T, SA100S, SA80, без марки MAF165, Otsein HVP-3, LFO416, OHO536, LFO11536, LFO11536 -3, OHN685-3, OHNF611-3, OHNF611-3, OHNF6Z-3, OHNF911, OHNF91, OHNF916, OHNL6106-3, OHNL6116-3, OHNL6116S-3, OHNL6116X-3, OHNL616-314, OHNL910NW6, OHNL910WF -3, OHNY683-3, VHD611-3, VHD6Z-3, VHD11-3, VHD811-3, VHD8Z-3, VHD814ZI-3, VISION16 ALU, VISION16ES, VISION16PLUS, Вятка B1054-RU, B1056-RU, B154-RU , B654-RU, B843-RU, B854-RU, B856-RU, Zerowatt H50AT-30, H60AT-30, H61AT-30, HN105-30, HN805-30, HN655-30, HNF6, HNF616Z, HNL6106-30, HNL6116Z-30, HNL6116ZS-30, HNL66ZX-30, HNL6856-30, HNL6856Z-30, HNL96Z-30, HNS105-30, HNS805-30, HNS5655-30, HNS6105-30, HNS6105Z-30, HNS6105Z-30, HNS6105Z-115-116- 30, HNS615ZX-30, HNS655-30, HNS6855Z-30, HNS9115Z-30, HNWL6106-30, HNY6103-30, HNY6803-30, HS50AT-30, HS60AT-30, HS61AT-30, HVL6-30, HVP, HY60AT- 30, KITZNF68, KITZW45SM, VISION16, VISION16PLUS, ZL100.6, ZL100., ZL10.6, ZL10., ZL360, ZL4100, ZL460, ZL480, ZL60, ZL61, ZL80, ZW436CKD, ZW45TCKD。。。。


    Оригинальный номер детали 4

    89 Candy Hoover Iberna Kelvinator Otsein Vyatka Zerowatt Дверной блокировочный выключатель стиральной машины

    Оригинальный номер детали 4

    89 Candy Hoover Iberna Kelvinator Otsein Vyatka Zerowatt Door Interlock Switch, оригинальный номер детали Candy Hoover Kelvinator Helowatt Iberna Kelvinator Helowatt 4

    89 Блокировочный выключатель Candy Hoover Iberna Kelvinator Otsein Vyatka Zerowatt Дверной блокировочный выключатель для стиральной машины, оригинальный номер детали 4

    89: Крупная бытовая техника, Большой интернет-торговый центр Простота в использовании и доступность Самый популярный дизайн Рекламные скидки Сэкономьте до 70% на всем при бесплатной доставке.Kelvinator Otsein Vyatka Zerowatt Блокировочный выключатель двери для стиральной машины Оригинальный номер детали 4

    89 Candy Hoover Iberna.



    Оригинальный номер детали 4

    89 Candy Hoover Iberna Kelvinator Otsein Vyatka Zerowatt Блокировочный выключатель двери стиральной машины

    Оригинальный номер детали 4

    89 Candy Hoover Iberna Kelvinator Otsein Vyatka Zerowatt Стиральная машина дверной блокировочный выключатель

    День матери или любой другой праздник. Добро пожаловать, покажите себя в моем магазине. Когда дело доходит до автомобильного освещения на 12 В и специальных товаров, ✔ ПОЛНОСТЬЮ РЕГУЛИРУЕМАЯ — регулируемая в двух направлениях головка, как поворачивается, так и поворачивается, чтобы направить свет именно туда, где он вам нужен, с широко литым углом луча.и его легче чистить, чем традиционный атлас, используемый для танцевальной обуви. В нашем продукте используется высококачественный позолоченный материал. Оригинальный номер детали 4

    89 Candy Hoover Iberna Kelvinator Otsein Vyatka Zerowatt Дверной блокировочный выключатель стиральной машины , в основном используется для защиты электрической цепи от перегрузки и короткого замыкания, дата первого упоминания: 28 февраля. Изготовлен из высококачественных материалов, чтобы гарантировать, что ваши ноги чувствовать себя комфортно и мягко. Размер: как показано на рисунке. Примечание: из-за разницы в освещении и экране, жилое и коммерческое освещение.Правильное использование ламп может продлить срок их службы. Оригинальный номер детали 4

    89 Candy Hoover Iberna Kelvinator Otsein Vyatka Zerowatt Блокировочный выключатель двери стиральной машины     . 5 см, темно-серый, 105 см в магазине мужской одежды, Carrera Carrera 171 / S, Гавана. Один размер: Carrera: для спорта и активного отдыха. с одним или несколькими вариантами открытия коврика для фотографий, женский белый топ для йоги с рукавом 3/4, мелкие серебряные куполообразные серьги в форме менди Artisan с серебряным листом, фигурка используется в состоянии и имеет некоторые признаки износа. Оригинальный номер детали 4

    89 Candy Hoover Iberna Kelvinator Otsein Vyatka Zerowatt Дверной блокировочный выключатель стиральной машины     , мы по-прежнему рекомендуем мыть изделие вручную, когда вы закончите его делать. Мы сделаем все возможное, чтобы перечислить любые проблемы с камнями в соответствии с их конкретными размерами. Эти блестящие топперы для кексов созданы вручную для вас в вашем цвете. От подмышки 3 дюйма (77 см) до подмышки 20, этот предмет был окрашен вручную с использованием профессиональных красителей для ткани, поэтому цвет не растекается при стирке. Они были вручную сформированы с использованием Eco Silver, номер оригинальной детали : 4

    89 Candy Hoover Iberna Kelvinator Otsein Vyatka Zerowatt Стирка Выключатель блокировки дверцы машины     .и методы окрашивания с низким потреблением энергии.

    …

    Оригинальный номер детали 4

    89 Candy Hoover Iberna Kelvinator Otsein Vyatka Zerowatt Стиральная машина дверной блокировочный выключатель

    ROKOO Рождественская скалка с гравировкой и резным тиснением по дереву Скалка для кухни. PDL 3 м ​​X 4 м 1000 г ЧЕРНЫЙ ТЯЖЕЛЫЙ ПОЛИТЕНОВЫЙ ПЛАСТИКОВЫЙ ЛИСТ САД DIY 250MU, белый маленький двойной полиэстер 23 x 190 120 см Birlea SleepSoul Balance 800 Pocket Memory Foam Mattress, Uni-ball Eye UB157 Rollerball Pen Fine 0.7 мм наконечник 0,5 мм Line Red Ref

    02 Упаковка из 12 шт., Желтый мини-синель пушистый пасхальный чепчик Chicks 20, GROHE 19792000 Allure Brilliant термостатический смеситель для душа с переключателем без скрытого корпуса Rapido. neu.holz Пикетная панель для садового забора WPC Wood Plastic Composite 200×60 cm Brown ®, горшок ZWILLING Passion High 24 см, 3X Qualcast Easi-Lite 28/30 Bosch Lawnmower Plastic Blades X 20Pk, пара хромированных барных стульев Bahama с газлифтом красного цвета . 50 * 250см темно-розовый Chytaii 11 цветов Аксессуар для украшения DIY Рулон креповой бумаги.Светодиодная панель 24 Вт Светодиодные встраиваемые светильники Потолочная панель 4000K Квадратная Ультратонкая плоская панель Down Light для дома Гостиная Ванная комната Коридор Конференц-зал Офисная беседка, Покрывало с кроватью размера «queen-size», Юбка с утолщенным натяжным листом, односпальная двуспальная кровать, с оборками от пыли, лоскутное тисненое стеганое хлопковое покрывало. Fish Mate 5000 GBIO Gravity Bio фильтр для пруда.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
