Схема кухонной вытяжки: СХЕМА КУХОННОЙ ВЫТЯЖКИ

СХЕМА КУХОННОЙ ВЫТЯЖКИ

16.08.201916.08.2021 от admin

Вытяжка для кухни в настоящее время стала настолько распространённым бытовым прибором, что устанавливается практически в каждом доме. Основное её назначение — удаление сажи, пара и запахов, возникающих при приготовлении еды и загрязняющих кухню. Подключают вытяжку в сеть 220 В, а потребляемая мощность может достигать 200 ватт.

Рассмотрим простейшую принципиальную электрическую схему вытяжки для плиты.

Здесь питание от розетки поступает на два потребителя тока — двигатель и лампы. В зависимости от модели, ламп может быть несколько, а электромотора 1 или 2. Иногда устанавливают низковольтные галогенные лампы, тогда между ними и сетью включают электронный трансформатор, уменьшающий напряжение до 12 В.

Вообще, в вытяжках могут использоваться лампы накаливания, лампы дневного света или галогенные.

Вытяжки с лампами дневного света и галогенные стоят дороже, но экономят электроэнергию и более эффективны.

Схемы вытяжки BORA 1000

Более дорогие модели вытяжек имеют возможность регулировки яркости освещения и скорости мотора.

Кнопочное управление осуществляется при помощи утапливаемых кнопок, которые обычно располагаются на фронтальной панели вытяжки. Данный тип управления считается самым дешевым, однако при этом и надежным.

Ползунковое управление при помощи передвижного рычажка. Двигаясь по панели, на которой нанесены деления, рычажок осуществляет переключение скоростей и иногда активирует освещение. Это также недорогой тип управления.

Сенсорное управление осуществляется от прикосновения к панели управления, которая чаще размещается на фронтальной части вытяжки и сопровождается световой индикацией. Такая панель очень стильно выглядит, за ней удобно ухаживать, но вытяжки с сенсорным управлением значительно дороже.

Этот тип управления позволяет программировать работу кухонной вытяжки на весь период ее работы. По программе при необходимости автоматически изменяется скорость вращения вентилятора. Если количество выделяемого пара или гари возрастает, автоматически включается максимальная производительность. Если человек подходит к плите, яркость освещения увеличивается, если отходит — уменьшается. При завершении работы вытяжка обесточивается.

«Умные «модели вытяжек работают без участия человека и управляются от кухонной плиты. В вытяжку вмонтированы ультразвуковые датчики. Только над плитой появляются испарения, датчики их улавливают и посылают сигнал о необходимости включения вытяжки. Причем датчики оценивают и интенсивность испарений, и их плотность, что позволяет подобрать необходимую интенсивность вентиляции. При выключении всех конфорок радиопередатчик посылает команду «выключить вытяжку». Вытяжка переключается на минимальную мощность и работает еще несколько минут. Затем автоматически выключается и гаснет свет.

Такой вид управления называют управлением работой вытяжки от работающей плиты. А осуществляет эту работу блок радиоконтроля. В него входит кодированный радиопередатчик и настроенный именно на этот код радиоприемник.

Цены на вытяжки могут отличаться в разы. Например, простейшая одномоторная модель без подсветки, будет стоить от 30 долларов, а стоимость топовых устройств с умной электроникой доходит до тысячи.

Originally posted 2019-08-16 10:55:00. Republished by Blog Post Promoter

Ремонт кухонных вытяжек своими руками. Основные советы, фото, видео

Автор newwebpower На чтение 6 мин Просмотров 23.5к. Опубликовано 26.09.2016 Обновлено 16.11.2016

Содержание

1. Некачественная работа вытяжного оборудования кухни
2. Закрыт вентиляционный канал
3. Неисправность вытяжного оборудования
4. Проверка компонентов
5. Выбор надежного оборудования
6. Поломки, не связанные с основной функцией

Исправная вытяжка должна втягивать все испарения и запахи

Неисправности вытяжки на кухне лишают обитателей дома или квартиры привычного комфорта – по помещениям разносятся нежелательные запахи, на стенах и окнах скапливается конденсат, а сам воздух становится вредным для здоровья.

В случае поломки кухонной системы вентиляции многие сразу же обращаются в мастерские и сервисные центры, которые, за немалую плату, делают ремонт кухонных вытяжек. Но, данное оборудование кухни, даже имеющее дополнительные функции, не является слишком сложным, и его вполне можно починить своими руками.

Некачественная работа вытяжного оборудования кухни

Первоочередная функция любой вытяжки – удалять из помещения воздух, насыщенный парами и запахами. Поэтому, некачественную работу вентиляции хозяева кухни подозревают при появлении конденсата на окнах. Усилившейся запах приготовления пищи также указывает на то, что вытяжное вентиляционное оборудование кухни не справляется со своими задачами, хотя мотор работает.

Скопление конденсата на окнах кухни свидетельствует о некачественной работе вытяжки

В таком случае возможны две причины некачественной работы вытяжки:

• Засорен фильтр вытяжки и уловитель жира;
• Замусорился вытяжной вентиляционный канал.

Очистка фильтра и другие профилактические работы должны быть описаны в инструкции от производителя. Поскольку существует множество различных конструкций вытяжек, невозможно дать универсальное описание данного процесса.

Но, внимательно изучив инструкцию, практически любой пользователь сможет своими руками делать несложную очистку фильтра, как показано на видео:

Закрыт вентиляционный канал

Часто пользователи жалуются: «Купили качественную вытяжку Cata, установили, все работает, но слабо тянет и на окнах конденсат». Если вытяжка устанавливается впервые, обязательно следует проверить тягу вытяжного канала – если в нем нет циркуляции воздуха, то каким бы не был мощным вентилятор, он не сможет выдувать водяные пары и запахи из кухни.

Вентиляционный канал без видимых следов засорения

Проверку тяги делают при помощи зажигалки (пламя должно отклоняться потоком воздуха) или прикладывая бумажный лист к вентиляционной решетке. Если засорился вытяжной канал в частном доме, то его можно почистить своими руками, а в многоквартирном доме, скорее всего, придется обратиться в соответствующие службы.

Проверка тяги вентиляции при помощи отклонения пламени

Если по каким-то причинам прочистить вентиляционный канал невозможно, то, чтобы вытяжка функционировала, ее отводную трубу нужно вывести наружу другим путем – например, сделать отверстие в стене, или изменить оконную раму.

Проверка тяги при помощи бумаги — лист должен прижаться к решетке

Неисправность вытяжного оборудования

Если вентилятор вытяжки не работает вообще, то возможны следующие причины:

• Плохой контакт в розетке, вилке, перебит сетевой шнур или отсутствует напряжение;
• Перегорел предохранитель;
• Ослабли клеммы подключения внутри корпуса вытяжки, или отпаялись провода;
• Неисправность в кнопках или переключателях;
• Если вытяжка имеет электронный интерфейс управления, могут быть поломки в электрической плате, реле, датчиках и т д.
• Неисправен электродвигатель вентилятора.

Начиная ремонт вытяжки, нужно искать неисправности, исключая возможные указанные выше причины, поочередно проходя по пунктам.

Поиск неполадок внутри вытяжки

Первоначальная диагностика вытяжки производится включением встроенной  лампочки. Но, из-за перенапряжения могут выйти из строя все компоненты вытяжки, или в лучшем случае, перегореть предохранитель. Прозвонка проводки и предохранителя, измерение напряжения и ремонт розетки подробно описаны в других статьях данного ресурса.

Проверка компонентов

Чтобы добраться до внутренних клемм подключения, нужно разобрать корпус вытяжки, предварительно отключив сетевой шнур из розетки. Из-за вибрации вентилятора болтовые крепления клемм могут ослабнуть и контакт пропадет. Если проверка и подтяжка болтов не дадут результатов, переходят к следующему пункту.

Проверить надежность клемм подключения вентилятора вытяжки

Проверить кнопки и переключатели скоростей можно омметром (тестером, мультиметром в режиме прозвонки) или пробником (заводским или самодельным). Поскольку обмотки электродвигателя, подключенные к переключателям, имеют небольшое сопротивление, при тестировании пробником они могут влиять на ложное срабатывание индикатора, поэтому клеммы следует предварительно отключить.

В домашних условиях, без навыков и инструментов, ремонт электродвигателя невозможен, поэтому придется искать идентичную или подходящую замену.

Как правило, в вытяжках применяются конденсаторные однофазные электродвигатели, ознакомиться с принципом их работы и методами проверки, следует перейти по приведенной ссылке. Электродвигатель для вытяжки имеет несколько отводов от обмоток, которые переключаются для изменения скорости вращения вентилятора.

Схема подключения двигателя вытяжки с выводами для переключения скоростей

Также возможна неисправность пускового конденсатора, реле или электронного блока управления. Иногда, в случае невозможности ремонта сложной электронной схемы, ее можно заменить более простым решением на основе надежных механических переключателей, как показано ниже:

Выбор надежного оборудования

Чтобы вообще не возникало потребности чинить своими руками вытяжку на кухне, следует приобретать оборудование у надежных производителей. Дешевые товары из Китая очень часто недолговечны в работе, создают много шума и при этом малоэффективны при значительном потреблении электроэнергии.

Одним из лидеров по производству оборудования для кухни является фирма Cata. Специалисты данной испанской компании выпускают не только кухонные вытяжки, а и широкий спектр кухонных электроприборов – духовые шкафы, варочные панели, микроволновые печи, которые исправно работают во всем мире.

Одна из классических вытяжек из модельного ряда фирмы «Cata»

Покупка такого качественного оборудования как у фирм Cata, Elica, Electrolux, Krona, и т. д., позволит пользователю долгое время не переживать об исправности кухонной вытяжки. Но все же, иногда из-за обратной тяги засоряется сам вентилятор или случаются другие непредвиденные обстоятельства.

Поэтому, время от времени, придется своими руками очищать фильтр, менять лампочки, делать профилактический осмотр вытяжки, как показано на видео:

Поломки, не связанные с основной функцией

Практически все вытяжки оборудованы местным освещением. Такое совмещение функций позволяет пристально следить за процессом приготовления пищи, а сами лампочки, ввиду их близкого расположения к освещаемой поверхности, не требуют много электроэнергии, благодаря чему осуществляется экономия на освещении кухни.

В качестве источника света могут использоваться маломощные обычные или галогенные лампочки, люминесцентные лампы,  светодиодные светильники. Подробно о работе и проверке данных электрических осветительных приборов описано здесь.

Вполне возможно, что причиной неработающего освещения может быть неисправность встроенного выключателя и перегоревшая лампочка, для замены которой нужно снять защитное стекло, как показано на видео:

Снабженные дополнительными функциями вытяжки имеют таймер выключения, датчики температуры и пара. Если самостоятельный ремонт кухонной вытяжки подобного типа не дал результатов (шнур, предохранитель, двигатель в порядке), то следует вынуть электронный модуль вместе с датчиками и отнести его в мастерскую, или в случае несложной схемы попытаться починить самостоятельно, как продемонстрировано ниже:

Страница не найдена | Запчасти Город

Похоже, в вашем браузере отключен JavaScript. В вашем браузере должен быть включен JavaScript, чтобы использовать функциональные возможности веб-сайта

. Слой 1Слой 1Монтажная область 2, копия 5клонМонтажная область 2, копия 6Монтажная область 2, копия 7Монтажная область 2, копия 4

Перейти к содержимомуПерейти к навигации

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили свои усилия и объединились с IPC, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет, добро пожаловать в Город Запчастей!

Parts Town и 3Wire объединили усилия и объединились с NDCP, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили свои усилия и объединились с SMS, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет!

RSCS и Parts Town объединили усилия, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire Foodservice объединили свои усилия. Теперь вы будете работать с отличной командой, которую вы знаете, имея при этом доступ к крупнейшему в отрасли инвентарю и передовым технологиям. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Что вы можете ожидать:

• Самые доступные запчасти на планете — все OEM, всегда
• Отличные технологии, облегчающие поиск и покупку запчастей, включая поиск серийных номеров, PartSPIN® и Smart Manuals, можно найти на сайте partstown.com и в нашем ведущем в отрасли мобильном приложении
• Исключительное качество обслуживания клиентов от команды, которую вы знаете и которой доверяете, благодаря каждому электронному письму, живому чату, текстовому или телефонному звонку, предоставляемому дружелюбной и знающей командой
• В более позднее время, чем кто-либо остальное — предлагает поддержку и отгрузку всех заказов в наличии до 9PM ET

Чего ожидать:

• Всегда
  Оригинальный OEM
• Больше всего в наличии
  Запчасти на планете
• Прорыв
  Инновации
• Исключительный
  Обслуживание клиентов
• В тот же день
  Доставка

Готовы начать? Пойдем!

Ищете запчасти для оборудования для производства напитков?

Marmon Link — это новый магазин оригинальных запасных частей OEM для семейства производителей оборудования Marmon.

Найдите детали и аксессуары для дозаторов напитков, а также детали для устройств Cornelius, Prince Castle, Silver King, Angelo Po и Sabre King.

Здравствуйте,

Авторизоваться или регистр

Купить по:

Бренд категория Отслеживать свой заказ Поиск по серийному номеру Заказ нескольких SKU

Запчасти Город:

Кто мы Нужна помощь?

Мои предпочтения:

Страна и валюта Почтовый индекс

Язык Английский

и

Главное меню

Магазин Все

Главное меню

Магазин Все

Главное меню

Главное меню

Кто мы

Главное меню

Нужна помощь?

Служба поддержки клиентов

Если у вас есть какие-либо вопросы или вам нужна помощь с вашей учетной записью, вы можете связаться с нами, чтобы помочь вам.

800.438.8898

Телефон: 866.344.1792

Живой чат

С понедельника по пятницу, с 8:00 до 21:00 по восточному времени

Подписывайтесь на нас

Главное меню

Страна и валюта

Главное меню

Мое местоположение

Давайте работать вместе, чтобы доставлять вам настоящие запчасти быстрее — пожалуйста, введите свой почтовый индекс для более персонализированного опыта!

Почтовый индекс

См. местный перечень

В пределах 30 миль В радиусе 50 миль В радиусе 100 миль

Что-то пошло не так. Пожалуйста, попробуйте еще раз.

Главное меню

Язык

Английский испанский французский

Ошибка 404

Не можете найти то, что ищете? Позвольте одному из наших специалистов по запчастям помочь.

Напишите нам по адресу [email protected] или позвоните по телефону 800. 438.8898.

Перейти на домашнюю страницу

С «Запчастями в городе» вы можете быстрее получить настоящие детали — фактически, уже сегодня. Вы в? Укажите свое местоположение и ищите логотип Parts In Town, чтобы получать настоящие запчасти еще быстрее.

Почтовый индекс

См. местный перечень

В пределах 30 миль В радиусе 50 миль В пределах 100 миль

Что-то пошло не так. Пожалуйста, попробуйте еще раз.

Всякий раз, когда вы видите Вы можете быть уверены, что деталь всегда будет на складе и будет готова к отправке в тот же день, или доставка будет бесплатной для вашего заказа.

Всегда в наличии Бесплатная доставка по отложенным заказам распространяется только на отправления UPS Ground. За исключением международных заказов, грузовых заказов UPS, сборных отправлений, заводских заказов на прямые поставки и полных заказов.

Информация о программе может быть изменена в любое время.

Мы используем файлы cookie, чтобы обеспечить вам удобство работы в Интернете. Все любят печенье! Ладно, это не то печенье, но все равно вкусно. Узнать больше

Руководство по деталям вытяжки

Помогая удалять запахи, дым и даже содержащиеся в воздухе жиры, вытяжки являются важной частью любой кухни. Знание различных частей вытяжки и того, как они работают, может помочь вам понять, когда вам может понадобиться заменить деталь или пора вызывать профессионала.

Как называются части вытяжки?

Следуйте этому руководству, чтобы узнать об общих деталях вытяжек и о том, где они расположены.

1. Навес вытяжки

Навес представляет собой большую поверхность, которая действует как корпус вытяжки. В этой области обычно находится панель управления, лампочки и жироулавливающий фильтр.

2. Крышка воздуховода

Расположенная над навесом, крышка воздуховода окружает систему вентиляции и, в зависимости от модели, систему воздуховодов для наружной вентиляции. В зависимости от планировки и модели вашей кухни система воздуховодов вытяжки может быть установлена ​​через потолок или стену.

3. Система вентиляции

Система вентиляции отвечает за удаление дыма и запахов из кухни во время приготовления пищи. Система и ее различные компоненты, такие как воздуходувка, обычно размещаются в крышке воздуховода.

4. Панель управления

Панель управления обычно расположена в передней части вытяжки и отображает все элементы управления, необходимые для работы вентилятора и освещения. Используя элементы управления, вы можете включать и выключать освещение вытяжки и вентилятор, а также контролировать скорость вентилятора.

5. Лампы

Лампы на вытяжке обычно располагаются на нижней поверхности козырька вытяжки. В дополнение к очистке воздуха, когда вы готовите еду для своей семьи, вытяжки часто также оснащены светодиодной подсветкой для освещения варочной панели для большей видимости, что поможет вам лучше следить за посудой, пока она нагревается.

6. Жироулавливающий фильтр

Жироулавливающий фильтр находится на нижней стороне навеса и отвечает за удаление запахов и пара в процессе вентиляции. Для оптимального использования фильтры следует регулярно очищать.

Как узнать, вентилируется моя вытяжка или нет?

Различные типы вытяжек выглядят одинаково, но работают по-разному. В то время как во всех вытяжках используется вентиляция для удаления жира и дыма из воздуха во время приготовления пищи, тип используемой вентиляции различается в зависимости от модели вытяжки — канальная или бесканальная. Конвертируемая модель может работать с любым типом вентиляции.

Канальные вытяжки

Канальные вытяжки имеют наружную вентиляцию, очищая воздух за счет выхода наружу через воздуховоды в стене, потолке или полу. Канальная вентиляция очень распространена, и ее можно найти во всех стилях вытяжек, особенно в вытяжках с навесом, будь то настенные или установленные над островом.

Вытяжки без воздуховодов

Вытяжки с бесканальной или рециркуляционной вентиляцией фильтруют воздух, прежде чем вытолкнуть его обратно на кухню. Большинство комбинаций микроволновых вытяжек и многие вытяжки под шкаф поставляются с заводскими настройками для использования этого метода вентиляции. Хотя вытяжки без воздуховодов можно установить практически в любом месте, они зависят от фильтров, которые необходимо регулярно чистить.

Вытяжки-трансформеры

Вытяжки-трансформеры обеспечивают еще большую гибкость при выборе типа вентиляции, который вы хотите использовать на своей кухне. В зависимости от воздуховодов вашей кухни трансформируемая плита может быть настроена либо на внешнюю вентиляцию, либо на рециркуляцию воздуха. Подшкафные и навесные вытяжки являются наиболее вероятными типами вытяжек, которые можно трансформировать.

Как работает вытяжка?

Благодаря вентилятору вытяжка работает как вентиляционная система, которая помогает уменьшить испарения, дым и запахи на кухне во время приготовления пищи. В то время как некоторые вытяжки работают, вытягивая воздух наружу, рециркуляционные вытяжки используют серию фильтров для очистки воздуха перед его возвратом в помещение.

Чтобы максимально эффективно использовать вытяжку, включите вентилятор вытяжки на несколько минут перед приготовлением, чтобы создать всасывание и предотвратить задержки вентиляции. После приготовления снова включите вентилятор на несколько минут, чтобы очистить воздух от оставшегося дыма и запаха. Если вы выбираете бесканальную вытяжку с рециркуляцией воздуха, убедитесь, что фильтр регулярно очищается для оптимального использования.

Каковы некоторые особенности вытяжки?

Вытяжки играют неотъемлемую роль в обеспечении чистоты воздуха на кухне, поэтому важно изучить различные доступные функции вытяжек, в том числе функции для повышения удобства и функциональности. Некоторые общие функции вытяжки включают в себя различные скорости вращения вентилятора и более широкие фильтры.

Существует множество факторов, влияющих на тип бытовой техники, которую вы решите интегрировать в свой дом, — от вашей уникальной планировки кухни и режима приготовления пищи до ваших эстетических предпочтений. Вытяжки марки Whirlpool предлагают множество функций, призванных помочь вам поддерживать порядок на кухне после плотного обеда. С вытяжкой Whirlpool ^® вы можете помочь улучшить воздушный поток на вашей кухне с помощью таких функций некоторых моделей, как мощные 3-скоростные вентиляторы, или улучшить видимость во время приготовления пищи с помощью светодиодного рабочего освещения.

Найдите запасные части для вытяжки Whirlpool

^®

Если вам нужны запасные части для вытяжки, вам следует использовать детали, совместимые с вашим типом и моделью. Найдите в Интернете запчасти для вытяжек и аксессуары для вашего прибора Whirlpool ^® , чтобы ваша кухня всегда была в рабочем состоянии. Вы также можете обратиться к техническому специалисту Whirlpool ^® , чтобы помочь вам найти нужные детали или расписание 9019.6 профессиональный сервис для вашей вытяжки.

Купить Вытяжки Whirlpool

^®

Обеспечьте оптимальную вентиляцию на своей кухне и максимально используйте пространство в шкафу благодаря элегантному и цельному виду вытяжки Whirlpool ^® . Вытяжки Whirlpool ^® , разработанные для простой установки благодаря мощным 3-скоростным вентиляторам, помогут вам стильно очистить воздух от жира и запахов.

ВВВ91330КС

WVW51UC0LS

WVW53UC6LS

Узнайте больше о вытяжках

• Как установить вытяжку Нужна помощь в установке кухонной вытяжки? Узнайте, как установить вентилируемые и бесканальные вытяжки из этого руководства с пошаговыми инструкциями.

• 9 типов вытяжек Узнайте о различных стилях и типах вытяжек для вашей кухни или варочной панели. Сравните стили вытяжек для вашей кухонной плиты или модернизируйте варочную панель.

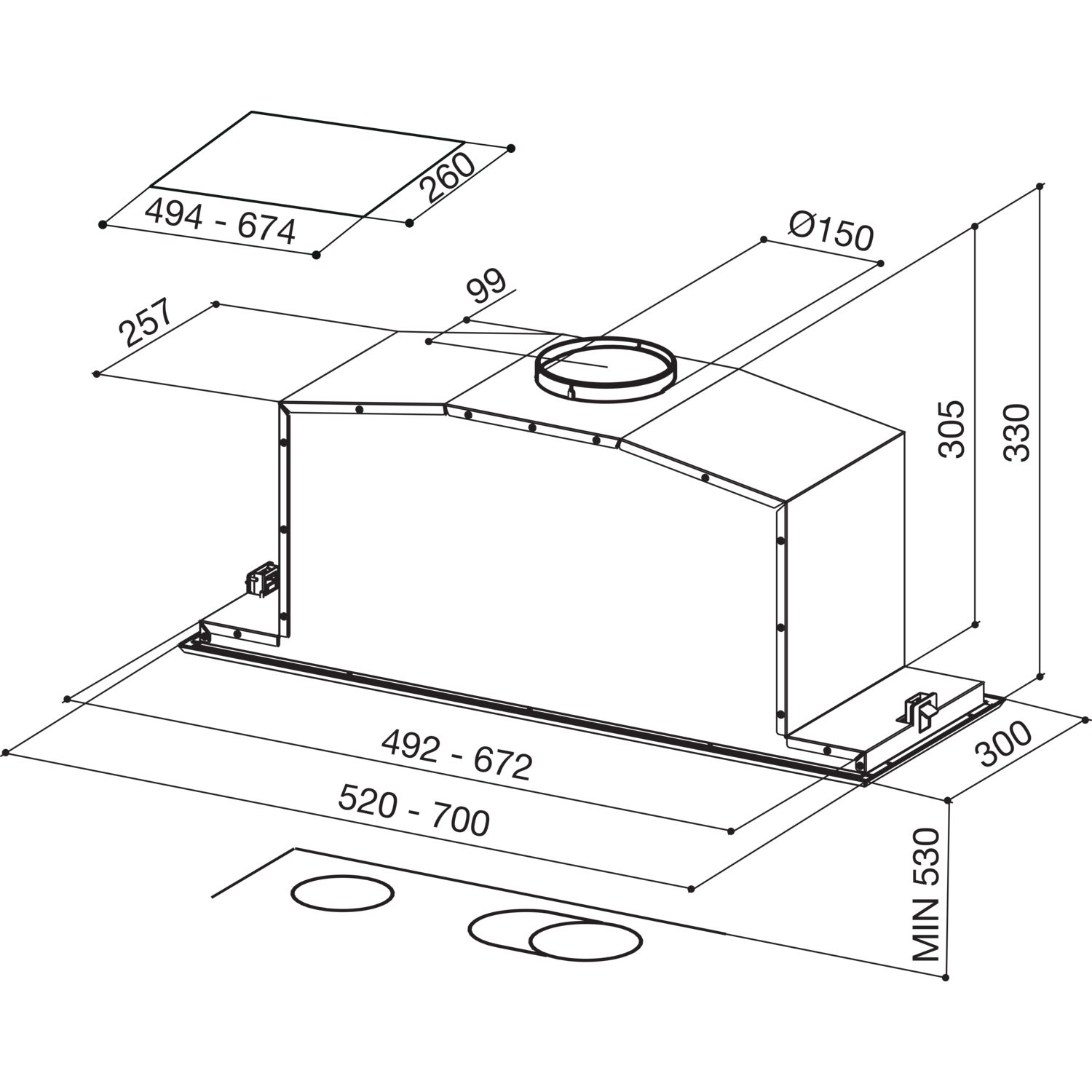

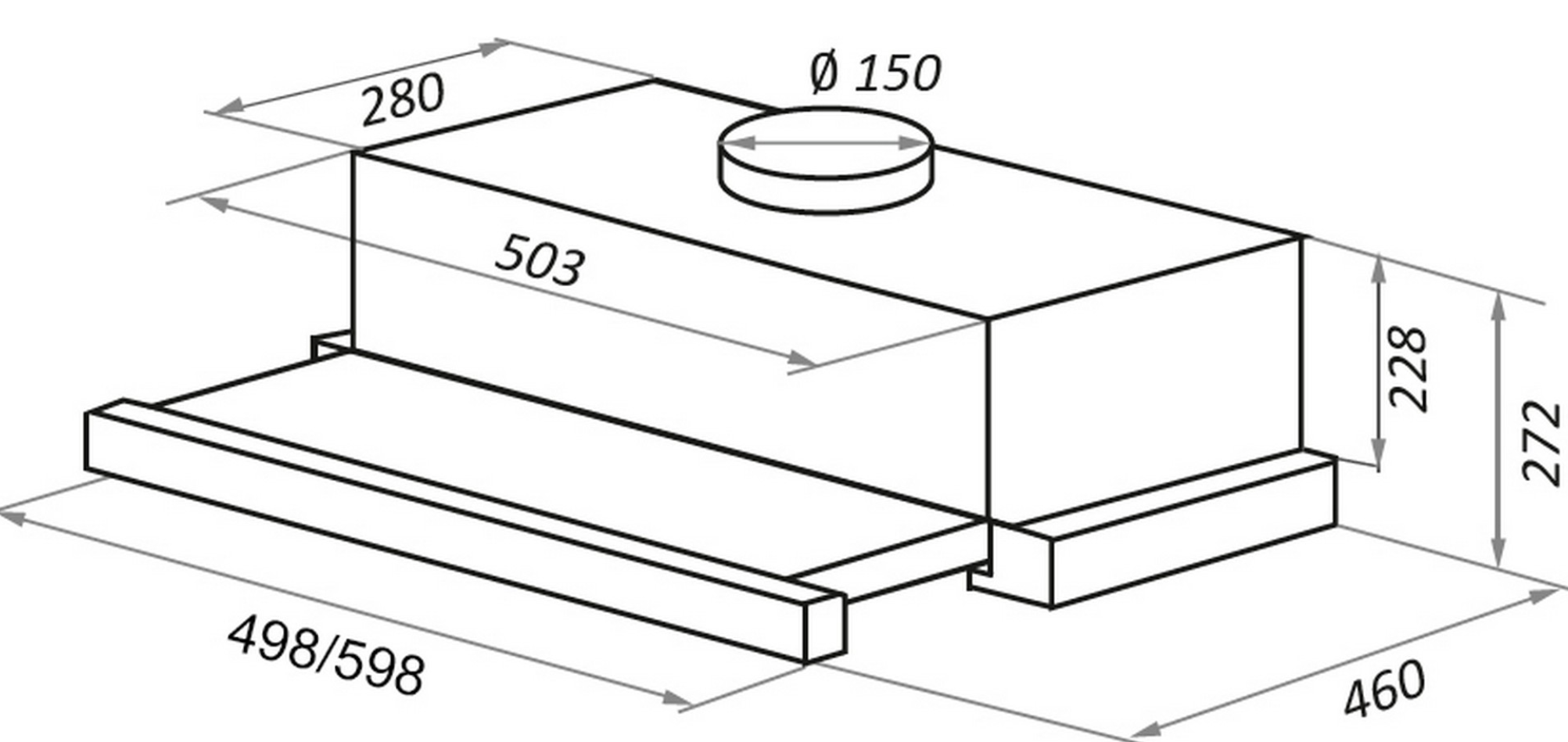

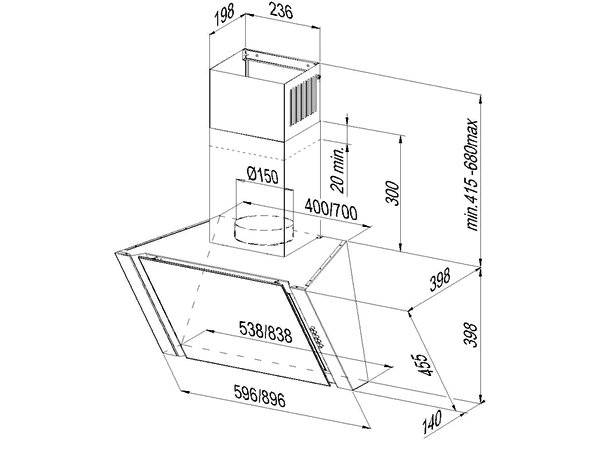

• Размеры вытяжного колпака

  : как измерить размеры вытяжного колпака Какой размер вытяжки подойдет для вашей кухни? Узнайте о стандартных размерах вытяжного колпака и о том, как правильно подобрать размер.
