Давайте рассмотрим несколько причин при которых плата может выйти из строя!

1. Перенапряжение
2. Перегрев элементов (компонентов на плате)
3. Короткое замыкание узлов управления машинки (тэн, насос, обмотка приводного мотора, впускные клапаны, убл люка и других узлов).

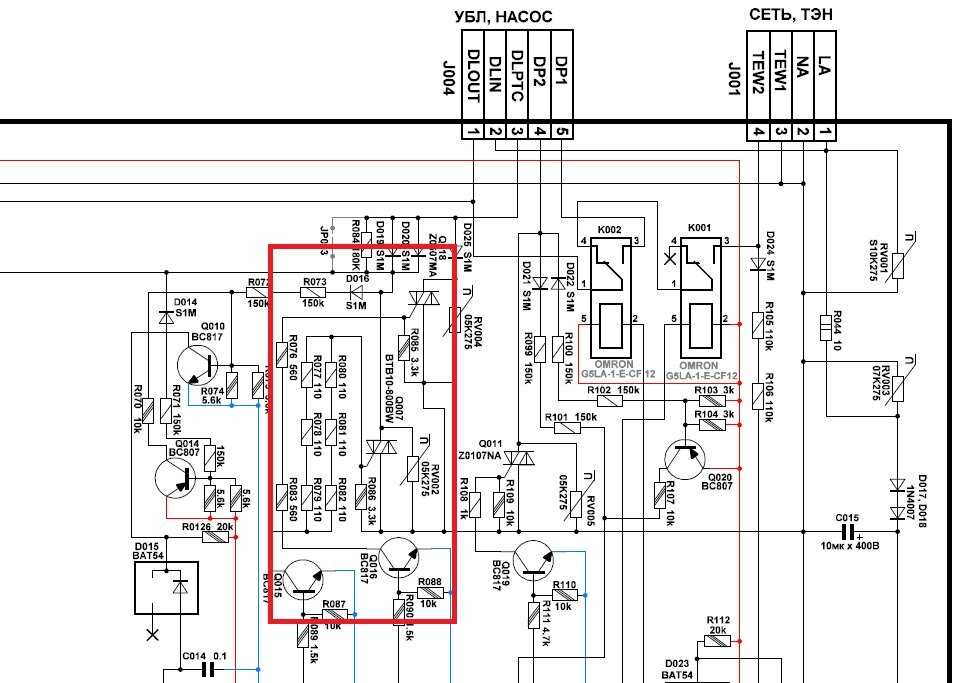

Внешний вид модуля управления Аркадия / Arcadia и схема подключения узлов!

Модуль  с однофазным коллекторным двигателем

ОПИСАНИЕ ПОКЛЮЧЕНИЯ УЗЛОВ

1.Питание (фильтр подавления помех)
2.ТЭН
3.Сливной насос
4.Блокировка дверцы (стандартная)
5.Тахогенератор
6.Статор электродвигателя
7.Ротор электродвигателя
8.Электромагнитный клапан стирки 9.Электромагнитный клапан предварительной стирки
10.Датчик NTC
13.Реле уровня воды
14.Линейное реле уровня воды
А.Блокировка дверцы (Easy door)
В.Блокировка дверцы (Easy door) с микровключателем

Монтажная схема модуля ARCADIA для стиральных машин с трёхфазным асинхронным двигателем

1.ТЭН сушки

2.Двигатель вентилятора сушки

3.Сливной насос

4.Блокировка дверцы

5.Датчик NTC сушки

6.Электромагнитный клапан сушки

7.Электромагнитный клапан горячей воды

8.Электромагнитный клапан основной стирки

9. Электромагнитный клапан предварительной стирки

10.Датчик NTC стирки

11.Питание (фильтр подавления помех)

12.ТЭН стирки

13.Тахогенератор

14.Трёхфазный двигатель

15.Реле уровня воды

16.Линейное реле уровня воды

А.Блокировка дверцы (Easy door)

В.Блокировка дверцы (Easy door) с микровключателем

ФОТО	маркировка на плате	номинал	ФОТО	маркировка на плате	номинал
	R044	10-11 Ом		D017, D018, D001, D002, D003
	RV001, RV003,RV005, RV002,RV004, RV006, RV007	TVR 07471, TVR 10471, S10 k275, S7 K275, 05 k257		L001	14-17 Ом
	Q011, Q012, Q013, Q018, Q001	Симистер Z0607MA, Z0107MA,  107 NAO BJ		S1M (F AH 39),  Замена GS1M (PJ3256)	1А 1000В

Разновидности и совместимость модулей управления Indesit Ariston

На данный момент самым распространённым производителем стиральных машин является группа компаний выпускающая стиральные машины под брендами Indesit, Ariston, Hotpoint.
Данный материал будет посвящён подбору модуля под Вашу модель стиральной машины данных торговых марок.

Для выбора платы управления стоит обратить внимание на основных параметров:
— Внешний вид, который поможет зрительно отсортировать не схожие платы

— Данные с корпуса модуля или с наклейки на самом модуле начинающиеся с SW
— Количество и размер разъемов для подключения

Для удобства и быстроты подбора разделим существующие модули на 3 категории: EVO2, Arcadia 1 / 2, Arcadia 3 / Windy

Мы сознательно упустили модуля управления платформы EVO1, так как данной платформе уже больше 20 лет и в ремонте они попадаются все реже и реже, да и особой разновидности в их исполнении не было, а совместимость была гораздо проще, чем у любого другого семейства

разновидности модулей сма indesit

Содержание

• Модули управления EVO2
• Модули управления Arcadia 1 / 2
• Платы управления Arcadia3 и Windy

Модули управления EVO2

таблица кодов датали модулей evo2

Основными различиями данных модулей являются 4 параметра:
— Привод Коллекторный / Асинхронный

— SW
— Наличие функции сушки
— Наличие реле для управления двухскоростным мотором
— Наличие датчика проводимости

В данной таблице указаны различные комплектации плат ЕВО2 в соответствии с кодом детали и партномером.
Что касается SW или по другому версии конфигурации, то она указана на наклейке на самой плате, при подборе платы необходимо выбирать версию либо такую же как на старой, либо на более старшую версию, то есть если у вас на плате, например, SW 2.74 возможна замена на 2.74, 8.7.40 либо на 9.21.0, НО не на 2.71.

!!! Нельзя заменять EVO2 с более низкой версией SW, повышение версии допустимо

*ПАРТНОМЕР — это код написанный на самом модуле, он является уникальным для линейки и модуля с одинаковыми парткодами будут одинаковы в исполнение и полностью совместимы, чего не скажешь о коде детали. Присваиваться заводом изготовителем модуля, не путать с брендом, сам Indesit модуля не производит, а заказывает их разработку и производство у корейских производителей

*КОД ДЕТАЛИ — присваивается уже непосредственно брендом, на сборочных заводах, как видите из таблице, одни и те же модуля могут быть не совместимы, по реле мотора, датчику проводимости или наличию элементов управления сушкой

Модули управления Arcadia 1 / 2

таблица кодов модулей arcadia

Следующая группа модулей очень похожа внешне, но так же имеет несколько ключевых различий, которые представлены в списке ниже:

-Процессор Freescale или Renesas, именно от процессора зависит вид платы: Аркадиа1 или Аркадиа2 (Фото2), внешне легко отличать по конденсатору субмодуля процессора, либо по SW, у плат Arcadia2 он начинается с 16. хх.хх.
— Разъем J005(КЭН и NTC) 8pin либо 9 pin, 8pin только у платы Arcadia1 с SW 01.03.09

— Тип используемого замка люка: импульсный или тепловой у модулей Arcadia2
— Тип привода коллекторный или асинхронный
— Версия SW

Особенностью данной платформы является невозможность замены с иным SW. Следовательно необходимо выбирать плату точно с такой же версией конфигурации т.е ни старше ни младше! Исключение составляют лишь платы из одной строки в таблице.

Платы управления Arcadia3 и Windy

код детали arcadia3 и windy

Более современные платформы Arcadia3 и Windy различаются меньшим разнообразием, к примеру у модулей управления Аркадия 3 всего два вида SW, и то взаимозаменяемые друг другом, а у плат Винди на момент выхода статьи всего одно. Так же управление устройством блокировки люка зависит лишь от прошивки под конкретную модель, аппаратных различий платы не имеют.

Модуль управления стиральной машиной

• Модуль управления стиральной машиной
• Ремонт электрического модуля в стиральной машине
• Диагностика стиральных машин на неисправности
• Стиральная машина не включается
• Барабан стиральной машины не вращается
• Барабан вращается слишком быстро или слишком медленно
• Стиральная машина не отжимает белье
• Машина не сливает воду или вода уходит самотеком
