Схемы подключения двигателя стиральной машины


Стиральные машины, со временем, выходят из строя или морально устаревают. Как правило,
основой любой стиралки есть ее электродвигатель, который может найти свое применение и
после разборки стиралки на запчасти.

Мощность таких двигателей, как правило не меньше 200 Вт, а порой и куда больше, скорость
оборотов вала может доходить и до 11 000 оборотов в минуту что вполне может подойти для использование такого двигателя в хозяйственных или мелких промышленных нуждах.

Вот лишь несколько идей удачного применения электродвигателя от стиралки:

  • Точильный («наждачный») станок для заточки ножей и мелкого домашнего и садового инструмента.Двигатель устанавливают на прочном основание, а на вал закрепляют точильный камень или наждачный круг.
  • Вибростол для производства декоративной плитки, тротуарной плитки или других бетонных изделий где необходимо уплотнение раствора и удаление от туда воздушных пузырей.
    А возможно вы занимаетесь производством силиконовых форм, для этого также нужен вибростол.
  • Вибратор для усадки бетона. Самодельные конструкции которых полно в интернете, вполне могут быть реализованы с применением небольшого двигателя от стиральной машинки.
  • Бетономешалка. Вполне подойдет такой двигатель и для небольшой бетономешалки. После небольшой переделки, можно использовать и штатный бак от стиральной машинки.
  • Ручной строительный миксер. С помощью такого миксера можно замешивать штукатурные смеси, плиточный клей, бетон.
  • Газонокосилка. Отличный вариант по мощности и габаритам для газонокосилки на колесах. Подойдет любая готовая платформа на 4-х колесах с закрепленным в центре двигателем с прямым приводом на «ножы» которые будут находится снизу. Высоту газона можно регулировать посадкой, например, поднимая или опуская колеса на шарнирах по отношению к основной платформе.
  • Мельница для измельчения травы и сена или зерна. Особенно актуально для фермеров и людей занимающихся разведением домашней птицы и другой живности. Также можно делать заготовки корма на зиму.

Вариантов применения электромотора может быть очень много, суть процесса заключается в возможности вращать на высоких оборотах разные механизмы и приспособления. Но какой бы механизм сконструировать вы б не собирались, все равно вам нужно будит правильно
подключить двигатель от стиральной машинки.

Виды двигателей


В стиральных машинках разных поколений и стран производства, могут быть и разные типы
электродвигателей. Как правило это один из трех вариантов:

Асинхронный.
В основном это все трехфазные двигатели, могут быть и двухфазными но это большая редкость.
Такие двигатели просты в своей конструкции и обслуживанию, в основном все сводится к смазке подшипников. Недостатком есть большой вес и габариты при небольшом КПД.

Такие двигатели стоят в старинных, маломощных и недорогих моделях стиральных машин.

Коллекторный.
Двигатели которые пришли на смену большим и тяжелым асинхронным устройствам.
Такой двигатель может работать как от переменного так и от постоянного тока, на практике  он будет вращаться даже от автомобильного аккумулятора на 12 вольт.
Двигатель может вращаться в нужную нам сторону, для этого нужно всего лишь сменить полярность подключения щеток к обмоткам статора.
Высокая скорость вращения, плавное изменение оборотов изменением прилагаемого напряжения, небольшие размеры и большой пусковой момент — вот лишь небольшая часть преимуществ такого типа двигателей.
К недостаткам можно отнести износ коллекторного барабана и щеток и повышенный нагрев при не столь продолжительной работе. Также необходима более частая профилактика, например чистка коллектора и замена щеток.

Инверторный (бесколлекторный)
Инновационный тип двигателей с прямым приводом и небольшими габаритами при довольно не малой мощности и высоком КПД.
В конструкции двигателя все так же присутствует статор и ротор, однако количество соединительных элементов сведено к минимуму. Отсутствие элементов подверженных быстрому износу, а так же низкий уровень шума.
Такие двигателя стоят в последних моделях стиральных машин и их производство требует сравнительно больше затрат и усилий что конечно же влияет на цену.

Схемы подключения

Тип двигателя с пусковой обмоткой (старые/дешевые стиралки)


Для начала нужен тестер или мультиметр. Нужно найти две соответствующие друг другу пары выводов.
Щупами тестера, в режиме прозвонки или сопротивления, нужно отыскать два провода которые между собой прозваниваются, остальные два провода автоматически будут парой второй обмотки.

Дальше следует выяснить, где у нас пусковая, а где – рабочая обмотки. Нужно замерить их сопротивление: более высокое сопротивление укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент. Более низкое сопротивление укажет нам на обмотку возбуждения (ОВ) или другими словами — рабочую обмотку, создающую магнитное поле вращения.

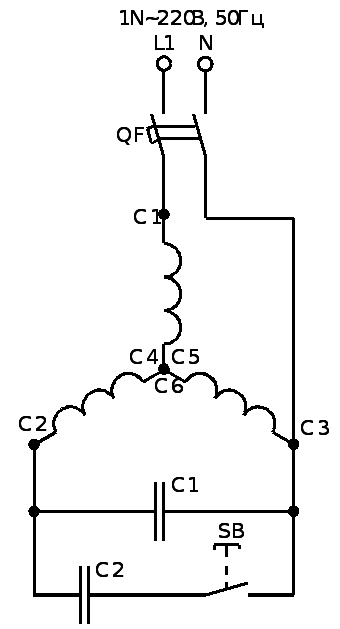

Вместо контактора «SB» может стоять неполярный конденсатор малой емкости (около 2-4 мкФ)
Как это обустроено в самой стиралке для удобства.

 Если же двигатель будет запускаться без нагрузки, то есть, не будит на его валу шкива с нагрузкой в момент запуска, то такой двигатель может запускаться и сам, без конденсатора и кратковременной «запитки» пусковой обмотки.

Если двигатель сильно перегревается или греется даже без нагрузки непродолжительное время, то причин может быть несколько. Возможно изношены подшипники или уменьшился зазор между статором и ротором в следствие чего они задевают друг друга. Но чаще всего причиной может быть высокая емкость конденсатора, проверить несложно — дайте поработать двигателю с отключенным пусковым конденсатором и сразу все станет ясно. При необходимости емкость конденсатора лучше уменьшить до минимума при котором он справляется с запуском электродвигателя.

В кнопке контакт «SB» строго должен быть не фиксируемым, можно попросту воспользоваться кнопкой от дверного звонка, в противном случае пусковая обмотка может сгореть.

В момент запуска кнопку «SB» зажимают до момента раскрутки вала на полную (1-2 сек. ), дальше кнопка отпускается и напряжение на пусковую обмотку не подается. Если необходим реверс — нужно сменить контакты обмотки.

Иногда в такого двигателя может быть не четыре, а три провода на выходе, в таком случае  две обмотки уже соединены в средней точке между собой, как показано в схеме.
В любом случае разбирая старую стиралку, можно присмотреться как там был подключен в ней ее двигатель.

Когда возникает необходимость реализовать реверс или сменить направления вращения двигателя с пусковой обмоткой, можно подключить по следующей схеме:

Интересный момент. Если в двигателе не использовать (не задействовать) пусковую обмотку, то направление вращения может быть всевозможным (в любую из сторон) и зависить, например, от того в какую сторону провернуть вал в тот момент когда подключается напряжение.

Коллекторный тип двигателя (современные, стиралки автомат с вертикальной загрузкой)


Как правило это коллекторные двигатели без пусковой обмотки, которые не нуждаются и в пусковом конденсаторе, такие двигатели работают и от постоянного тока и от переменного.

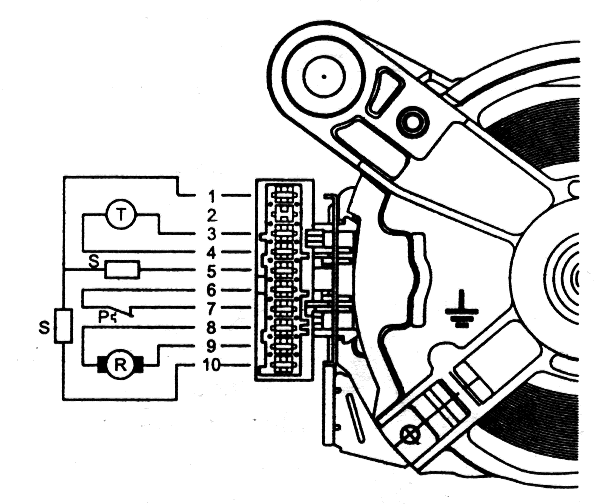

Такой двигатель может иметь около 5 — 8 выводов на клемном устройстве, но для работы двигателя вне стиральной машинки, они нам не понадобятся. В первую очередь нужно исключить ненужные контакты тахометра. Сопротивления обмоток тахометра составляет примерно 60 — 70 Ом.

Также могут быть выведены и выводы термозащиты, которые встречаются редко, но они нам так же не понадобятся, это как правило нормально замкнутый или разомкнутый контакт с «нулевым» сопротивлением.

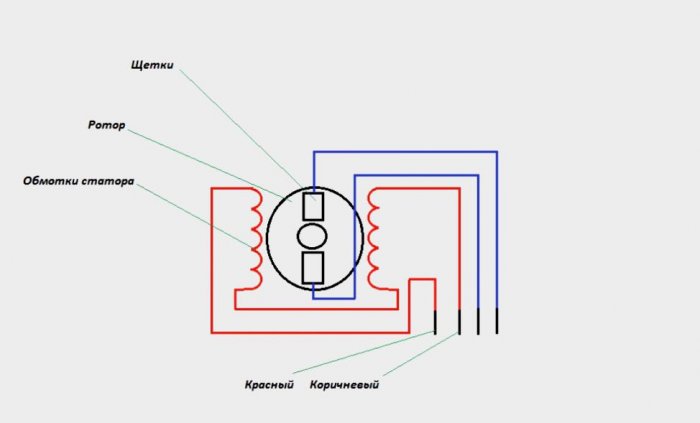

Дальше подключаем напряжение к одному из выводов обмотки. Второй ее вывод соединяют с
первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Двигатель должен заработать и вращаться в одну сторону.


Чтобы изменить направление движения двигателя, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки.

Такой двигатель можно проверить автомобильным аккумулятором на 12 вольт, не боясь при этом «спалить» его из за того что неправильно подключили, спокойно можно и
«поэкспериментировать» и с реверсом и посмотреть как двигатель работает на малых оборотах от низкого напряжения.

Подключая к напряжению 220 вольт, имейте в виду что двигатель резко запустится с рывком,
поэтому лучше его закрепить неподвижно чтоб он не повредил и не замкнул провода.

О том как подключить трехфазные асинхронные двигатели к обычной бытовой сети 220 вольт, довольно подробно можно узнать в статье — «Подключение трехфазного двигателя»

Регулятор оборотов


Если возникает необходимость регулирования количества оборотов, можно воспользоваться
бытовым регулятором освещения (диммером).Но для этой цели нужно подбирать такой диммер который по мощности будет с запасом больше мощности двигателя, или же потребуется доработка, можно из той же стиральной машинки извлечь симистор с радиатором и впаять его на место маломощной детали в конструкции регулятора освещения. Но здесь уже нужно иметь навыки работы с электроникой.

Если же вам удастся найти специальны диммер для подобных электродвигателей то это будет
самым простым решением. Как правило их можно подыскать в точках продажа систем вентиляции и используются они для регулировки оборотов двигателей приточных и вытяжных систем вентиляции.

Схема подключения мотора от стиральной машины

Хорошие моторы стоят в стиральных машинах, даже когда последняя выходит из строя и выбрасывается — двигатели оставляют и позже используют в хозяйстве (например для мини-станка). Здесь будет рассмотрен типичный двигатель от стиральной машины автомат (нового и старого типа) и схема его отдельного подключения к 220 В. Но вначале позвольте выложить немного скучной теории, которую можно и пропустить перейдя ко второй, практической, части статьи.

Теория работы электромотора на 220 В

Асинхронные двигатели для однофазной сети, представляют собой в основном двигатели с двухфазными обмотками и с вспомогательной фазой, берущейся от конденсатора. Такие моторы используются в бытовой технике. Подобный двигатель используется, в частности, в приводе стиральной машины. В дополнение к моторам с двухфазной обмоткой моторы с трехфазной обмоткой иногда используются в некоторых других бытовых приборах.

Двигатель во время прямого запуска может получить из сети ток, значительно превышающий его номинальное значение. Этот ток называется пусковым током двигателя, и его значение изменяется в районе Ir = 5-7In.

Одним из способов уменьшения пускового тока является использование переключателя звезда-треугольник. Двигатель, предназначенный для работы статора в треугольном включении при заданном сетевом напряжении, включается в систему звезда в момент запуска:

Ввиду пониженного напряжения поступающего на фазу обмотки статора и изменения соединений от треугольника к звезде ток, взятый из сети, будет уменьшаться в три раза по сравнению с пусковым током в треугольной схеме. Однако при подключении в звезду двигатель имеет в три раза меньше пускового момента, что делает невозможным использование этого метода во время тяжелого пуска (с большой нагрузкой).

Конденсатор для электромотора

Для небольших двигателей (<1 кВт), значение пускового конденсатора может быть определено из соотношения:

С [мкФ] = (1800 х Pn) / U2

где Pn [Вт] — номинальная мощность двигателя, U [В] — напряжение питания.

Эта формула также подходит для расчета значения пускового конденсатора для однофазных двигателей с начальной фазой.

Для более крупных двигателей (> 1 кВт) предполагается ёмкость около 70 мкФ / 1 кВт. Необходимо использовать пусковые конденсаторы с рабочими напряжениями 400..630 В переменного тока.

Вы можете опустить расчёты и просто подключить стандартный двигатель от стиралки к 1 фазе 220 В через 7 микрофарадный конденсатор, включенный между нужными клеммами. К середине подключите первый провод электросети, а второй в зависимости от направления вращения к одному из конденсаторных. Падение мощности составит 30% — это в теории.

Вопрос о выборе конденсатора решается легко. Вот примеры значений емкости для разных мощностей двигателя.

Pn [Вт]  90 120 180 250 370 550 750 1100
С [мкФ]  4    5    6    8    12    16    20    30

Мощность вращения в стиральной машине в обоих направлениях одинакова. Это моторы с типичным соединением для однофазного двигателя. Основная обмотка подключена непосредственно к 220 В и параллельно ей подключена фазовая обмотка вместе с последовательно соединенным конденсатором. Если вы перевернете провода фазовой обмотки, двигатель перейдет на вращение в другую сторону, но мощность будет немного меньше. Эта схема работает во время отжима. То же самое для медленных и быстрых вращений — ёмкость переключается внутри стиралки с 7 мкФ на 16 мкФ. Более подробно про конденсатор читайте тут

Подключение мотора от СМА

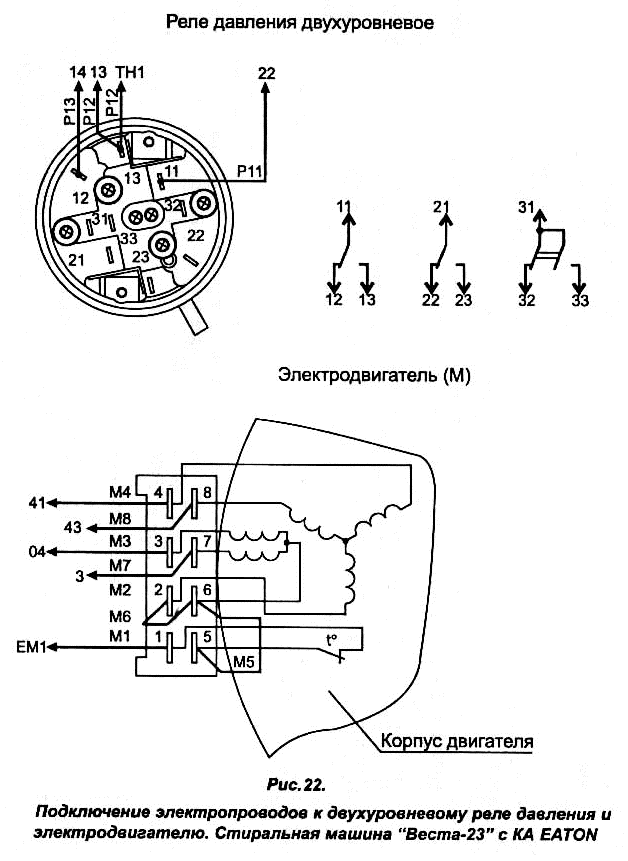

Этот двигатель содержит две независимые обмотки:

для синхронной скорости 3000 об / мин — двухфазная обмотка.

для синхронной скорости 500 об / мин — симметричная трехфазная обмотка. Трехфазная система подключения позволяет изменять скорость вращения путем переключения питания обмотки.

Двигатель старого типа имеет обычно 5 проводов черного, синего, белого, красного и зеленого цвета. Была проведена серия измерений для определения обмоток и сопротивления между ними вышло таким:

  • Сине-черным 85 Ом
  • Сине-зеленый 85 Ом
  • Черно-зеленый 80 Ом
  • Бело-синий 15 Ом
  • Белый-красный 30 Ом

Подключение старого электродвигателя требует поиска обмотки запуска с помощью мультиметра.

  • ПО — начальная обмотка. Он предназначен только для запуска двигателя и запускается в самом начале, пока двигатель не начнет вращаться.
  • OB — обмотка возбуждения. Это рабочая обмотка, которая работает постоянно и постоянно поворачивает двигатель.
  • SB — кнопка, с которой напряжение подается на пусковую катушку и выключается при запуске двигателя.

Подключение электродвигателя от новой стиралки

Если вы посмотрите на клеммную колодку с проводами спереди, то обычно первые два левых провода являются проводами таходатчика, благодаря которым измеряется и регулируется скорость вращения мотора стиральной машины. Они нам не нужны — перечеркнуты крестом.

В разных моделях стиральных машин провода различаются по цвету, но принцип соединения остается неизменным. Вам просто нужно найти необходимые провода, прозванивая их мультиметром.

Рабочий тахогенератор в спокойном состоянии обычно имеет сопротивление 50-100 Ом. Вы сразу найдете эти провода и отключите их.

Если надо изменить частоту вращения двигателя в противоположном направлении, просто перетащите перемычку на другие контакты. Посмотрите на схемы, как это выглядит.

Два контакта проходят через щетки к обмоткам ротора, а два другие контакта идут к обмотке статора. Остальные контакты — датчик для измерения скорости вращения мотора. Обмотки ротора и статора соединены последовательно и меняя концы одной из обмоток, вы меняете направление вращения. Без электронного регулятора двигатель будет разгоняться до нескольких тысяч оборотов в минуту (как при максимальном отжиме).

Как подключить двигатель стиральной машины к сети: полезные советы

В наше время почти в каждой семье имеется стиральная машина. Но в этом мире нет ничего вечного. Стиральные машины тоже приходят в негодность и требуют замены. Но в некоторых семьях есть мужчины-самодельщики. Такую интересную вещь, как стиральная машина, они не отнесут на свалку в день поломки, а разберут её на части и оставят в своём мужском хозяйстве самые интересные детали. А интересного в машине много. Самое главное – это электродвигатель. Вот о нём и стоит поговорить подробней. Как же подключить двигатель стиральной машины к сети – об этом поговорим в этой статье.

Внешний вид стиральной машины
ФОТО: 1stiralnaya.ru

Содержание статьи

Электрическая схема стиральной машины

Хорошо разбираться в электрической схеме стиральной машины каждый рядовой пользователь совсем не обязан. Это необходимо тем, кто занимается ремонтом этого представителя сложной бытовой техники. Но общее представление об её устройстве не помешает никому.

Основные узлы стиральной машины
ФОТО: 1stiralnaya.ru

Любая стиральная машина состоит из механической и электрической части. К механике относится корпус, дверца, барабан, все подшипники и шестерёнки. Для амортизации машины от тряски при отжиме установлены пружины. Подача воды в машину и слив из неё происходят по шлангам, которые закреплены в патрубках с уплотнениями. В системе слива на выходе установлен сливной насос. Для загрузки стиральных средств в машину встраивается трёхсекционный лоток.

К электрической части относятся электродвигатель, электрическая схема его включения, двигатель сливного насоса, комплекс устройств, формирующих алгоритм и безопасность процесса стирки.

Электрическая схема стиральной машины, в первую очередь, предназначена для включения мотора.

Электромотор и барабан – это детали, легко переходящие в другую жизнь. Особенно, мотор. Существуют модели, оснащённые двумя электродвигателями: один – основной для стирки, со скоростью вращения около 2000 оборотов в минуту, а второй – скоростной для центрифуги отжима, со скоростью вращения около 3000 оборотов в минуту.

Система управления реализует выбранную хозяйкой программу стирки. В старых машинах они базируются на реле времени, в современных машинах это электронные системы. На каждую операцию программы выделяют определённое время, формируют команду на включение двигателя в ту или другую сторону. В некоторых моделях имеется третий электромотор, который приводит в действие кулачковое программное устройство.

Схема управления контролирует температуру обмоток двигателя с целю защиты его от перегрузки. Датчики уровня и давления дают информацию для управления подачей воды.  Нагрев жидкости для стирки тоже происходит в самой машине. Регулятор температуры (термостат), работающий в комплекте с датчиком температуры, включает и выключает электрические нагреватели. Если двигатель в машине с переменной скоростью, то в системе управления предусмотрен датчик скорости (тахогенератор).

Хозяин задаёт машине свои желания с панели управления, расположенной в верхней лицевой части корпуса машины.

Для безопасности пользователя во всех машинах предусмотрена система блокировок. Она не позволяет включить мотор при открытой загрузочной дверце и открыть дверцу при наличии в машине воды. Обратный клапан на подающей воду трубе защищает от затопления.

Стиральная машина подключается к электросети трёхполюсной вилкой с заземлением.

Что необходимо учесть при подключении двигателей от стиральной машины разного типа

Стиральная машина подключается к электрической сети в соответствии с «ПУЭ 7. Правила устройства электроустановок».

Схема подключения стиральной машины к электрической сети
ФОТО: 1stiralnaya.ru

Даже поверхностное знакомство с устройством машины и её электрической схемой обеспечивают более сознательную её эксплуатацию и возможность минимизировать количество аварийных ситуаций. Принципиальная электрическая схема является графическим изображением основных электрических компонентов машины и связей между ними.

Электродвигатели в стиральных машинах используется трёх типов.

Асинхронный

В большинстве стиральных машин выпусков прежних лет применяются трёхфазные асинхронные двигатели, каждый из которых состоит из неподвижного статора и вращающегося ротора. Переменный ток инициирует в секциях обмотки статора вращающееся магнитное поле, которое индуцирует ток в роторе. Этот вторичный наведённый ток взаимодействует с магнитным полем статора, и на ротор начинает действовать вращающая его сила, благодаря которой он начинает вращаться и передавать своё вращение связанным с ним устройствам.

Двигатели этого типа просты по конструкции, неприхотливы в обслуживании, надёжны в эксплуатации. Основными недостатками являются большие пусковые токи и сложности в регулировании скорости вращения.

Реверсивная схема подключения асинхронного двигателя с пусковой обмоткой
ФОТО: elektt.blogspot.com

Коллекторный

У коллекторных двигателей обмотки расположены и на статоре, и на роторе. Ток к ротору подводится через устройство, под названием «коллектор», которое состоит из ламелей, закреплённых на валу ротора, и двух неподвижных относительно статора «щёток».

Схема подключения коллекторного двигателя
ФОТО: elektt.blogspot.com

Коллекторный двигатель работает и от переменного, и от постоянного тока. Здесь легко регулировать обороты изменением величины питающего напряжения. В качестве промышленного устройства можно использовать подходящий по мощности диммер от системы освещения.

Инверторный

Инверторный двигатель в стиральной машине является наиболее современным решением. Принцип работы в том, что во встроенном инверторе переменный ток электрической сети преобразуется в постоянный, а потом снова в переменный ток нужной частоты, которая и определяет скорость вращения вала. Он, в отличие от коллекторного, не имеет щёток и издаёт меньше шума. Нет щёток – нет изнашивающихся деталей, поэтому регулярно заменять ничего не надо. Но за инвертор нужно платить, такая машина стоит дороже.

Отличия электродвигателей

Различия электродвигателей по типам даны в их описаниях. Асинхронный двигатель самый простой по конструкции. У коллекторного имеется возможность легко регулировать скорость вращения. А инверторный двигатель напрямую без ремней и шестерёнок соединяется с валом барабана. Если коротко, то более современные моторы меньше шумят, подвергаются регулированию оборотов, но стоят дороже.

Подключение двигателя современной стиральной машины автомат к сети 220 В

Схема подключения двигателя стиральной машины

У новых стиральных машин «автомат» главный двигатель коллекторного типа. Это значит, что у него имеется двухкатушечная обмотка на статоре и обмотка возбуждения на роторе. Ротор и статор включены последовательно. Ток в обмотку возбуждения поступает через щётки. Электрическая схема подключения двигателя к сети та же самая, что и на №5.

Регулятор оборотов

Регулятор оборотов можно применить любой стандартный мощностью 2,5–3,0 кВт. Также можно использовать осветительный диммер, но в нём предварительно необходимо заменить симистор на BT138X-600 или BTA20-600BW или другую модель с десятикратным превышением тока потребления двигателя.

Чтобы избежать падения оборотов под нагрузкой, применяются специальные устройства на интегральной микросхеме TDA1085, управляющие током и напряжением на двигателе.

Регулятор оборотов двигателя
ФОТО: electrik.info

Если обороты двигателя надо понижать существенно, то с нагрузкой его следует соединять через ремённую передачу или редуктор.

Как подключить двигатель от стиральной машины

При подключении двигателя, извлечённого из стиральной машины, необходимо удалить лишние провода. При работе следует руководствоваться рисунками 7 и 8, внимательно контролируя цвет проводов.

Провода на выходной клеммной колодке двигателя, необходимые для подключения
ФОТО: sdelaysam-svoimirukami.ruПодключение двигателя к сети с учётом цвета проводов
ФОТО: sdelaysam-svoimirukami.ru

Подключение двигателя старой стиральной машины

У старых стиральных машин двигатели асинхронного типа с двумя обмотками – пусковой и рабочей. У пусковой обмотки выше омическое сопротивление. Если найдены выходные провода от обеих обмоток, и обе обмотки целые, то двигатель можно подключать

Схема подключения мотора от стиральной машины

Имеется два варианта подключения двигателя – с конденсатором, рассчитанным на напряжение 450-600 В, ёмкостью от 4 до 8 мкФ и с кнопкой кратковременного включения.

Схема подключения двигателя старой машины
ФОТО: zen.yandex.ruСхема подключения двигателя старой машины с кратковременным контактом
ФОТО: zen.yandex.ru

Как подключить двигатель

Для подключения двигателя, первым делом необходимо определить пары проводов от обеих обмоток. После этого принять решение о схеме подключения – с конденсатором или с кнопкой. Собрать схему и выполнить пробное включение. Если двигатель крутится не в ту сторону, которая нужна владельцу, то следует поменять местами точки подключения пусковой обмотки.

Дополнительные рекомендации для работы

При работе с электричеством следует неукоснительно соблюдать правила электробезопасности, внимательно следить за оголёнными концами проводов, чтобы не допустить случайного короткого замыкания. И не прикасаться к оголённым проводам.

Что делать, если мотор не запускается

Если мотор, извлечённый из машины, не запускается, то причины могут быть как механического, так и электрического характера.

Если включённый мотор не крутится, но греется, его надо быстро выключить и попытаться провернуть рукой. Если раздаётся скрежет, то следует проверить подшипники, они могли разлететься. Тогда их вместе с сальниками следует заменить.

Ещё нужно проверить, не попал ли какой-нибудь мусор в промежуток между ротором и статором.

Если механических причин не обнаружено, то следует прозвонить электрические цепи – нет ли где обрыва. В коллекторных двигателях следует проверить износ щёток и плотность их прижима к поверхности коллектора. Щётки при длительной эксплуатации изнашиваются, их надо вовремя менять.

Заключение

Мотор от стиральной машины в своей второй жизни может поработать и приводом точила, и токарного станка, и вентилятора. При определённых знаниях и умении его можно превратить в электрогенератор. Надо только захотеть и постараться.

Предыдущая

Бытовая техникаРемонт микроволновых печей своими руками: как быстро починить поломку и сэкономить

Следующая

Бытовая техникаБытовой счётчик газа: описание моделей, какие лучше приобрести

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Подключение двигателя от старой стиральной машины, схема подключения к сети 220 в

Для небольших двигателей ( 1 кВт) предполагается ёмкость около 70 мкФ / 1 кВт. Необходимо использовать пусковые конденсаторы с рабочими напряжениями 400..630 В переменного тока.
Вы можете опустить расчёты и просто подключить стандартный двигатель от стиралки к 1 фазе 220 В через 7 микрофарадный конденсатор, включенный между нужными клеммами. К середине подключите первый провод электросети, а второй в зависимости от направления вращения к одному из конденсаторных. Падение мощности составит 30% — это в теории.
Вопрос о выборе конденсатора решается легко. Вот примеры значений емкости для разных мощностей двигателя.
Pn [Вт]  90 120 180 250 370 550 750 1100
С [мкФ]  4    5    6    8    12    16    20    30
Полезное:  Как подключить включатель на светМощность вращения в стиральной машине в обоих направлениях одинакова. Это моторы с типичным соединением для однофазного двигателя. Основная обмотка подключена непосредственно к 220 В и параллельно ей подключена фазовая обмотка вместе с последовательно соединенным конденсатором. Если вы перевернете провода фазовой обмотки, двигатель перейдет на вращение в другую сторону, но мощность будет немного меньше. Эта схема работает во время отжима. То же самое для медленных и быстрых вращений — ёмкость переключается внутри стиралки с 7 мкФ на 16 мкФ. Более подробно про конденсатор читайте тут

Подключение мотора от СМА

Этот двигатель содержит две независимые обмотки:
для синхронной скорости 3000 об / мин — двухфазная обмотка.

для синхронной скорости 500 об / мин — симметричная трехфазная обмотка. Трехфазная система подключения позволяет изменять скорость вращения путем переключения питания обмотки.

Двигатель старого типа имеет обычно 5 проводов черного, синего, белого, красного и зеленого цвета. Была проведена серия измерений для определения обмоток и сопротивления между ними вышло таким:

  • Сине-черным 85 Ом
  • Сине-зеленый 85 Ом
  • Черно-зеленый 80 Ом
  • Бело-синий 15 Ом
  • Белый-красный 30 Ом

Подключение старого электродвигателя требует поиска обмотки запуска с помощью мультиметра.

  • ПО — начальная обмотка. Он предназначен только для запуска двигателя и запускается в самом начале, пока двигатель не начнет вращаться.
  • OB — обмотка возбуждения. Это рабочая обмотка, которая работает постоянно и постоянно поворачивает двигатель.
  • SB — кнопка, с которой напряжение подается на пусковую катушку и выключается при запуске двигателя.

Подключение электродвигателя от новой стиралки

Если вы посмотрите на клеммную колодку с проводами спереди, то обычно первые два левых провода являются проводами таходатчика, благодаря которым измеряется и регулируется скорость вращения мотора стиральной машины. Они нам не нужны — перечеркнуты крестом.

В разных моделях стиральных машин провода различаются по цвету, но принцип соединения остается неизменным. Вам просто нужно найти необходимые провода, прозванивая их мультиметром.

Рабочий тахогенератор в спокойном состоянии обычно имеет сопротивление 50-100 Ом. Вы сразу найдете эти провода и отключите их.

Если надо изменить частоту вращения двигателя в противоположном направлении, просто перетащите перемычку на другие контакты. Посмотрите на схемы, как это выглядит.

Два контакта проходят через щетки к обмоткам ротора, а два другие контакта идут к обмотке статора. Остальные контакты — датчик для измерения скорости вращения мотора.

Обмотки ротора и статора соединены последовательно и меняя концы одной из обмоток, вы меняете направление вращения.

Без электронного регулятора двигатель будет разгоняться до нескольких тысяч оборотов в минуту (как при максимальном отжиме).

4— 5,00

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Источник: https://2shemi.ru/shema-podklyucheniya-motora-ot-stiralnoj-mashiny/

Подключение двигателя от стиральной машины к 220: простая схема

Схема подключения двигателя от стиральной машины к 220 V: подробное описание самой простой схемы.

Когда стиральная машина приходит в негодность, чаще всего по причине поломки барабана, то обычно её отправляют на свалку. Но в стиральной машине остаётся ещё полностью рабочий электродвигатель, который можно использовать для изготовления самодельных станков и приспособлений.

Далее мы рассмотрим, как подключить двигатель от современной стиральной машины к сети 220 V.

На стиральные машины автоматы, устанавливаются коллекторные двигателя, колодка подключения такого электродвигателя имеет 6 контактов (бывают 4 контакта).

Вот так выглядит колодка подключения. Первые два белых провода идут от датчика оборотов вала двигателя, они нам для подключения ненужны.

  • Провода — красный, коричневый, идут от обмоток статора.
  • Два крайних провода, серый и зелёный — идут от щёток ротора.

На рисунке показана схема обмоток двигателя. Обмотки статора включены между собой последовательно, поэтому от них выходит два провода.

Теперь собственно, как подключить двигатель стиральной машины к 220V. Всё очень просто.

  1. Нужно включить последовательно обмотки статора и ротора, как показано на схеме.
  4. Если нужно поменять вращение вала в обратную сторону, просто меняем местами провода щеток ротора между собой, как показано на этой схеме.
  7. Это самый простой способ подключения, без регулятора оборотов, такой способ подключения подойдёт, при изготовлении из двигателя — наждака, сверлильного станка и прочих самоделок.
  8. В этом видео, автор также подробно показывает подключение двигателя от стиральной машины.

(4

Источник: http://sam-stroitel.com/podklyuchenie-dvigatelya-ot-stiralnoj-mashiny-k-220.html

Схема подключения электродвигателя стиральной машины

Прежде, чем говорить о подключении двигателя стиральной машинки, нужно понять, что он собой представляет. Возможно, кому-то схема подключения электродвигателя стиральной машины давно известна, а кто-то услышит впервые.

{ ArticleToC: enabled=yes }

Двигатель электрический – это работающая от электричества машина, служащая для разных механизмов приводом, т.е. приводящая их в движение. Выпускают асинхронные и синхронные агрегаты.

Синхронные двигатели

Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Первый случай возникает у разноименных магнитных полюсов, второй – одноименных. Речь идет о постоянных магнитах и присутствующем постоянно создаваемом ими магнитном поле.

Кроме описанных, есть переменные магниты. Все помнят пример из учебника по физике: на рисунке изображен магнит в форме подковы. Между его полюсами помещена рамка, выполненная в форме подковы и имеющая полукольца. На горизонтально расположенную рамку, подавали ток.

Поскольку магнит отталкивает одноименные и притягивает разноименные полюса, вокруг этой рамки возникает электромагнитное поле, которое разворачивает ее вертикально. В результате на нее поступает противоположный первому случаю по знаку ток. Изменяющаяся полярность вращает рамку и вновь возвращает в горизонтальную плоскость.

На этом принципе и основана работа синхронного электродвигателя.

В реальной схеме ток подается на обмотки ротора, являющегося рамкой. Источником, создающим электромагнитное поле, являются обмотки. Статор выполняет функции магнита.

Он также изготовлен из обмоток или из комплекта постоянных магнитов.

Частота вращения ротора электродвигателя описываемого типа такая же, как у тока, который поддат на клеммы обмотки, т.е. они работают синхронно, что и дало название электродвигателю.

Как работает асинхронный двигатель?

Чтобы разобраться с принципом его работы, вспоминаем ту же картинку, что в примере предыдущем: рамка (но без полуколец) размещена между магнитными полюсами. Магнит выполнен в форме подковы, концы которой соединены.

Начинаем его медленно вращать вокруг рамки, следя за происходящим: до какого-то момента движения рамки не наблюдается. Затем, при определенном угле разворота магнита, она начинает вращаться за ним со скоростью меньшей, чем скорость последнего. Работают они асинхронно, поэтому моторы называются асинхронными.

В реальном электродвигателе магнит — это размещенная в пазах статора, на которые подается ток, обмотка. Ротор же является рамкой. В его пазах находятся соединенные накоротко пластины. Его так и называют – короткозамкнутый.

Отличия синхронного и асинхронного электродвигателя

Внешне двигатели различить трудно. Их главное различие составляет принцип работы. Разнятся они и также по области использования: синхронные, более сложные по конструкции, применяются для приведения в действие такого оборудования как насосы, компрессора и пр., т.е. работающего с неизменной скоростью.

У асинхронных же, при нарастании нагрузки, уменьшается частота вращения. Ими оснащается огромное число устройств.

Плюсы асинхронных двигателей для стиральных машин

Электромотор, вращающий барабан, это сердце машинки для стирки. Приводом в самых первых вариантах машинок были ремни, вращающие емкость с бельем.

Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.

Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.

Асинхронные двигатели подразделяются на двухфазные, редко встречающиеся, и трехфазные.

К плюсам асинхронных агрегатов относят:

  • незамысловатую конструкцию;
  • простое обслуживание, предусматривающее замену изношенных подшипников и
  • периодическое смазывание электродвигателя;
  • бесшумную работу;
  • относительную дешевизну.
  • Недостатки, конечно, тоже есть:
  • низкий КПД;
  • большие размеры;
  • небольшая мощность.

Такие моторы, как правило, устанавливают на модели недорогие.

Схема подключения

Особенности, которые нужно учитывать, чтобы подключить электродвигатель от стиральной машины к сети 220 В:

  • схема подключения демонстрирует, что мотор работает без пусковой обмотки;
  • в схеме подключения нет также пускового конденсатора – для запуска он не требуется. Но необходимо провода к сети подсоединить строго в соответствии со схемой.
  • Поможет разобраться в этом видео:
  • Видео: Как подключить двигатель от стиральной машины к 220

Главное – соединить строго в соответствии со схемой подключения провода.

Не понадобятся для подключения провода (2 белых) – измеритель оборотов двигателя. Другие — красный провод и коричневый (3 и 4), идущие на статор, а также серый и зеленый (1 и 2), идущие на щетки, как видно со схемы подключения и требуется правильно подсоединить.

В схеме подключения двигателя обмотки статора соединены последовательно.

К красному проводу обмотки, как указано в схеме подключения, подсоединяют 220В. На конец следующей обмотки подключают одну щетку.

Другую, как требует схема подключения, подсоединяют к 220 В. Двигатель к работе готов, но крутится он в одном направлении. Чтобы включить его в обратную сторону, необходимо поменять местами щетки.

Схема подключения двигателя в старой стиральной машине

Здесь все серьезнее. Необходимо найти 2 пары выводов, которые соответствуют друг другу, используя мультиметр (тостер). Для этого фиксируют прибор на любом из выводов и отыскивают парный, пользуясь щупом. Два оставшихся вывода будут второй парой автоматически.

Теперь определяют расположение обмотки рабочей и пусковой, замеряя сопротивление. Пусковую (ПО), создающую пусковой момент, находят по более высокому сопротивлению. Обмотка возмущения (ОВ) создает магнитное поле.

Как подключить электродвигатель трехфазный асинхронный?

Каждый из этих моторов рассчитан, как правило, на 2 сетевых напряжения: 220 В, 220 и 127 В и т. д.

Схем подключения для него существует две: подключить электродвигатель от стиральной машины можно «треугольником» (220В) и «звездой» (380 в). Переподключив обмотки, добиваются изменения номинала одного напряжения на другое.

При имеющихся у электродвигателя перемычках и колодке с шестью выводами, нужно изменить положение перемычек.

При любой схеме подключения направление обмоток должно совпадать с направлением намоток. Нулевой точкой для «звезды» может выступать как начало обмотки, так и конец, в отличие от «треугольника», где они соединяются только последовательно. Иными словами, конец предыдущей с началом последующей.

Допускается работа двигателя также в однофазной сети, но не с полной отдачей. Для этого используют неполярные конденсаторы. С конденсаторами, установленными в сеть, максимальная мощность не превысит 70%.

Видео: Как подключить двигатель от старой стиральной машины через конденсатор или без него

Источник: https://motocarrello.ru/jelektrotehnologii/1457-shema-podkljuchenija-jelektrodvigatelja-stiralnoj-mashiny.html

Двигатель от стиральной машины и схема его подключения к сети

Двигатель – сердце стиральной машины. Это устройство вращает барабан во время стирки. В первых моделях машин к барабану крепили ремни, которые выступали в роли приводов и обеспечивали движение емкости, наполненной бельем. С тех пор разработчики заметно усовершенствовали этот агрегат, отвечающий за превращение электроэнергии в механическую работу.

В настоящее время при производстве стирального оборудования используется три вида двигателей.

Виды

Асинхронный

Моторы этого типа состоят из двух частей – неподвижного элемента (статора), который выполняет функцию несущей конструкции и служит в качестве магнитопровода, и вращающегося ротора, который приводит в движение барабан.

Вращается двигатель в результате взаимодействия переменного магнитного поля статора и ротора.

Асинхронным этот тип устройства назвали потому, что он не способен достичь синхронной скорости вращающегося магнитного поля, а следует за ним, как бы догоняя.

Асинхронные двигатели встречаются в двух вариантах: они могут быть двух- и трехфазными. Двухфазные образцы сегодня редкость, поскольку на пороге третьего тысячелетия их производство практически прекратилось.

Уязвимое место такого двигателя – ослабление вращающего момента. Внешне это проявляется нарушением траектории движения барабана – он покачивается, не совершая полного оборота.

Несомненными плюсами устройств асинхронного типа выступают незамысловатость конструкции и простота обслуживания, которая заключается в своевременной смазке мотора и замене вышедших из строя подшипников. Работает асинхронный двигатель негромко, а стоит довольно дешево.

К недостаткам устройства относят большой размер и низкий КПД.

Обычно этими двигателями снабжены простые и недорогие модели, которые не отличаются большой мощностью.

Коллекторный

Коллекторные двигатели пришли на смену двухфазным асинхронным устройствам. Три четверти бытовых приборов оборудованы моторами этого типа. Их особенностью является способность работать и от переменного, и от постоянного тока.

Чтобы понять принцип работы такого двигателя, кратко опишем его устройство. Коллектор представляет собой медный барабан, разделенный на ровные ряды (секции) изолирующими «перегородками».

Места контактов этих секций с внешними электроцепями (для обозначения таких участков в электрике используется термин «выводы») расположены диаметрально, на противоположных сторонах окружности.

С выводами соприкасаются обе щетки — скользящие контакты, обеспечивающие взаимодействие ротора с мотором, по одной с каждой стороны. Как только какая-либо секция запитывается, в катушке появляется магнитное поле.

При прямом включении статора и ротора магнитное поле начинает вращать вал электродвигателя по часовой стрелке.

Это происходит по причине взаимодействия зарядов: одинаковые заряды отталкиваются, разные – притягиваются (для большей наглядности вспомните «поведение» обычных магнитов).

Щетки постепенно перемещаются из одной секции в другую – и движение продолжается. Этот процесс не прервется, пока в сети есть напряжение.

Чтобы направить вал против часовой стрелки, необходимо сменить распределение зарядов на роторе. Для этого щетки включают в противоположную сторону – навстречу статору. Обычно для этого задействуют миниатюрные электромагнитные пускатели (силовые реле).

Среди достоинств коллектороного двигателя – высокая скорость вращения, плавное изменение частоты оборотов, которое зависит от изменения напряжения, независимость от частоты колебаний электросети, большой пусковой момент и компактность устройства.

В числе его недостатков отмечается относительно короткий срок службы из-за быстрого износа щеток и коллектора. Трение вызывает значительное повышение температуры, в результате чего происходит уничтожение слоя, изолирующего контакты коллектора.

По той же причине в обмотке может случиться межвитковое замыкание, способное вызвать ослабление магнитного поля. Внешним проявлением подобной неполадки станет полная остановка барабана.

Инверторный (бесколлекторный)

Инверторный двигатель — это мотор с прямым приводом. Этому изобретению чуть больше 10 лет. Разработанное известным корейским концерном, оно быстро завоевало популярность благодаря длительному сроку службы, надежности, износостойкости и своим весьма скромным габаритам.

Компонентами этого типа двигателя также выступают ротор и статор, однако принципиальное отличие заключается в том, что мотор прикреплен к барабану напрямую, без использования соединительных элементов, которые выходят из строя в первую очередь.

Среди несомненных достоинств инверторных двигателей – простота, отсутствие деталей, подверженных быстрому износу, удобное размещение в корпусе машины, низкий уровень шума и колебаний, компактность.

Недостатком такого мотора является трудоемкость – его производство требует больших затрат и усилий, что заметно отражается на цене инверторных машин.

Схема подключения мотора к сети

Современная стиральная машина

При подключении двигателя современного устройства для стирки к сети с напряжением 220В необходимо учесть его основные особенности:

  • он работает без пусковой обмотки;
  • для запуска мотору не нужен пусковой конденсатор.

Чтобы запустить двигатель, следует определенным образом подсоединить к сети идущие от него провод. Ниже представлены схемы подключения коллекторного и бесколлекторного электромоторов.

Прежде всего, определите «фронт работ», исключив контакты, которые идут от тахогенератора и не участвуют в подключении. Распознаются они посредством тестера, работающего в режиме омметра.

Зафиксировав инструмент на одном из контактов, другим щупом отыщите парный ему вывод. Величина сопротивления проводов тахогенератора составляет порядка 70 Ом.

Чтобы найти пары оставшимся контактам, прозвоните их аналогичным образом.

Теперь переходим к наиболее ответственному этапу работы. Подключите провод 220В к одному из выходов обмотки. Второй ее выход требуется соединить с первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу.

Включите мотор в сеть, чтобы проверить его работу*. Если вы не допустили ошибок, ротор начнет вращаться. Имейте в виду, что при подобном подключении он будет двигаться только в одну сторону.

Если пробный пуск прошел без накладок, устройство готово к работе.

Чтобы изменить направление движения двигателя на противоположное, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки. Проверьте готовность мотора к работе описанным выше способом.

  • Наглядно процесс подключения вы можете увидеть в следующем видео.

Стиральная машина старой модели

С подключением двигателя в машинах старого образца дело обстоит сложнее.

Сначала определите две соответствующие друг другу пары выводов. Для этого используйте тестер (он же — мультиметр). Зафиксировав инструмент на одном из выводов обмотки, другим щупом отыщите вывод, парный ему. Оставшиеся контакты автоматически образуют вторую пару.

Затем следует определить, где расположена пусковая, а где – рабочая обмотка. Замерьте их сопротивление; более высокая сопротивляемость укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент, более низкая характерна для обмотки возбуждения (ОВ), создающей магнитное поле вращения.

  1. Ниже представлены возможные схемы подключения трехфазного асинхронного двигателя, и подробное видеоруководство к ним.

Источник: http://DekorMyHome.ru/remont-i-oformlenie/dvigatel-ot-stiralnoi-mashiny-i-shema-ego-podklucheniia-k-seti.html

Подключение двигателя от стиральной машины к 220 вольт, как присоединить и запустить мотор?

Электрический двигатель нередко называют чуть ли не сердцем, которое устанавливается в бытовой технике. И это не зря, ведь именно благодаря электродвигателю происходит вращение барабана, установленного в стиральной машины. Очень многие сомневаются, можно ли подсоединить движок от стиралки к другому устройству собственноручно?

Электродвигатель от сломанной стиралки

Что можно сделать с движком стиралки

Исполнить это вполне реально, даже если вы практически не разбираетесь в таких вопросах. Например, у вас вышла из строя стиральная машина марки «Индезит», при этом двигатель (мощность его составляет 430 Вт, а развивающаяся скорость достигает 11500 оборотов в минуту) ещё в рабочем состоянии, и его моторесурс ещё в норма. В таком случае он может пригодиться в хозяйстве.

Вот несколько идей, который помогут вам применить или подключить по новой двигатель установленный в стиральной машины, которая вышла из строя:

  1. Элементарным вариантом станет создание точильного станка. В каждом доме периодически стачиваются и тупятся ножи и ножницы, которые необходимо заточить. Для этого необходимо тщательно закрепить электромотор на устойчивой поверхности, прикрепит к валу специальный камень для заточки или шлифовальный круг и включить его в сеть.
  2. Неплохой вариант – это изготовление тротуарной плитки. Также можно сделать шлакоблоки, а если есть частный сектор, то отличная идея – это вибростол.
  3. Для жителей деревень, которые занимаются выращиванием птиц, можно сконструировать из двигателя от стиральной машины крупорушку и мельницу для травы.

Особенности мотора – залог успешной работы

Сегодня существует более, чем достаточно различных вариантов того, как можно дать новую жизнь старому мотору из стиральной машинки, если он еще запускается.

И все эти идеи основаны на особенности мотора производить вращение разнообразных насадок или обеспечивать движение дополнительных механизмов.

Вы можете придумать ещё более оригинальный вариант использования снятого двигателя, но чтобы воплотить свою идею в жизнь, нужно понимать, каким именно образом происходит подключение двигателя от стиральной машины.

По ссылке можно узнать об особенностях инверторного мотора в стиральной машине.

Несколько полезных советов

При подключении двигателя, который остался от вашей старой стиральной машины к иному устройству нужно иметь в виду несколько важных нюансов этого процесса:

  • двигатели не подключаются с помощью конденсатора; не требуется пусковая обмотка.

На раздаточной коробке находятся провода различных цветов, разобраться с которыми просто необходимо:

  • 2 белых провода – при подключении они не пригодятся, так как отвечают за  то, чтобы нормально работал  тахогенератор;
  • красный и коричневый предназначаются для того, чтобы можно было произвести обмотку статора, а также ротора;
  • зелёный и серый – для подключения к специальным щеткам изготовленным из графита (чаще всего подобное можно сказать о щётках двигателя стиральной машины «Индезит», в том случае когда нужна их замена).

Правильное подключение проводов – залог успешной работы мотора

Имейте в виду, что разные модели двигателей могут иметь провода различных цветов, однако принцип их подключения во всех случаях одинаков.

Чтобы обнаружить пары, необходимо произвести прозвон проводов по очереди (те: что предназначены для тахогенератора, должны иметь сопротивление от 60 до 70 Ом).

Эти провода лучше склеить изолентой в стороне от других, чтобы не путаться. Оставшиеся провода тоже нужно прозвонить, чтобы выявить пары.

Как заменить подшипник в стиралке, вы можете узнать в нашей статье.

Схема подключения

Чтобы продолжить работу, нужно тщательно изучить все нюансы электрической схемы подключения. В основном сделана она очень подробно и понятно даже для самого далекого от мира электротехнических средств домашнего мастера.

Подключение движка от стиралки

Подключение или же замена двигателя стиральной машины на самом деле происходит довольно просто. В первую очередь необходимо подготовить провода, которые будут использоваться для ротора, а также для статора. Сделайте специальную перемычку, которую стоит ограничить с помощью изоленты. Те два провода, которые остались подключаются непосредственно к сети.

Помните! При подключении мотора , который остался от старой стиральной машины к 220  устройство сразу же начинает активно вращаться. Поэтому, прежде чем начать работу, позаботьтесь о том, чтобы мотор крепко стоял на той или иной поверхности.

Схема подключения старого двигателя к сети 220

Если необходимо поменять направление оборотов, достаточно будет того, что вы перекинете перемычку на те контакты, которые остались. Чтобы включать и выключать устройство, необходимо подсоединить к схеме специальные кнопки. Для того, чтобы это осуществить, нужно воспользоваться соответствующими схемами, которые запросто можно найти на специальных сайтах.

Теперь мы знаем, как именно можно подключить двигатель так, чтобы его еще можно было достаточно долго использовать. А как же можно усовершенствовать полученное устройство?

Регулирование оборотов

Для исправной работы нужен регулятор оборотов

Двигатель стиральной машинки характеризуется довольно высокой скоростью вращения, поэтому желательно сделать специальный регулятор, чтобы мотор молот работать в разных скоростных режимах без перегрева. Для этой цели можно использовать обычное реле интенсивности света, но немного доработанное.

Нужно извлечь из «стиралки» симистор вместе с радиатором – так называемый полупроводниковый прибор (в управлении электронами он функционирует в качестве управляемого выключателя). Затем необходимо впаять этот прибор в микросхему реле, заменив детали с малой мощностью. Если вы не знаете все нюансы данной процедуры, лучше попросить помощи специалиста (электронщика или компьютерщика).

Бывают случаи, когда двигатель выполняет новую работу без помощи регулятора оборотов.

Виды движков

Разновидности движков от стиралок

Асинхронный. Вынуть его можно только вместе с конденсатором, который бывают совершенно различными для каждой модели стиральной машинки. Не рекомендуется нарушать соединение такого двигателя с батареей, если её корпус герметичен и образован из различного металла или пластика.

Внимание! Асинхронный двигатель вынимать из стиральной машины разрешается только, когда конденсатор совершенно разряжен, поскольку так можно избежать удара током.

Асинхронный мотор

Низковольтный двигатель коллекторного типа. Характеризуется наличием на статоре регулярных магнитов, которые поочередно подключаются к току постоянного напряжения. На корпусе такого двигателя есть наклейка, на которой помещена цифра максимально допустимого напряжения. Электронный двигатель.

Такой вид устройства необходимо отсоединять только вместе с электронным блоком питания (ЭБУ), на его корпусе размещают наклейку с  величиной максимально допустимого напряжения подключения. Обратите свое внимание на полярность, ведь двигатели с таким принципом работы не имеют нужного реверса.

Частые поломки: с чем можно столкнуться

Как подключить электрический двигатель от старой стиральной машинки, теперь известно. Но бывают ситуации, когда мотор не запускается. Каковы же причины и пути решения такой неприятности?

Попробуйте проверить в каком состоянии находится нагрев мотора после его трехминутной работы. За такое короткое время все детали не могут нагреться одинаково, поэтому у вас есть возможность выявить место неисправности, которое будет слишком нагрето. Это может быть узел подшипника, статор и прочее.

Разные неисправности движков

Главными причинами, по которым та или иная деталь слишком нагрелась, могут быть следующие:

  • засорившийся или вышедший из строя подшипник;
  • чрезмерно расширенная емкость конденсатора.

Правильное подключение движка

Для правильного подключения двигателя, который остался от старой стиралки, достаточно минимальное количество знаний и немножко усилий. Также для данной цели используется обмотка с применением мультимера. Для обнаружения нужных проводов, требуется провести прозвон обмотки. Это позволит подобрать нужные пары для подсоединения. Делается все очень просто.

Мультимер подключается к одному проводу, а вторым концом прибора стоит по очереди касаться к другим проводам, чтобы найти нужную пару. Также стоит зафиксировать заранее, какая присутствует величина сопротивления обмотки. В дальнейшем эта информация пригодится.

После окончания процедуры прозвона, у вас должно получиться 2 обмотки, которые бы имели разные показатели сопротивления.

Данные обмотки делятся на два совершенно разных типы. Одна обладает показатель рабочего сопротивления. Второй вид обмотки относится к числу пусковых деталей. Известно, что величина сопротивления рабочей обмотки должна быть меньше пусковой.

Для того, чтобы мотор от стиралки работал полноценно нужно использовать или кнопку, или специальное пусковое реле. В качестве кнопки можно взять даже ту, которая устанавливается для дверного звонка.

Главное, чтобы она не имела фиксируемого контакта.

Новая жизнь старого мотора – использование в других целях

Процесс подключения движка, который остался от старой стиралки невероятно простой и легкий. Достаточно найти ему правильное и полезное применение. Тогда  он сможет  послужить вам еще некоторое время. Можно поэкспериментировать и сделать действительно полезное оборудование, которое упростит вашу жизнь в других сферах. Немного фантазии и умений достаточно, чтобы все получилось.

Источник: https://TechnoSova.ru/dlja-chistoty-i-porjadka/stiralnaja-mashina/zamena-i-podkljuchenie-dvigatelja/

Схема Подключения Электродвигателя Стиральной Машины

Сопротивление пусковой обмотки 26 ом. Основными факторами быстрого нагрева считаются: изнашивание либо загрязнение подшипника; повышенная ёмкость конденсатора только для асинхронного вида мотора.


Все было разобрано на полезные прибамбасы и пришло время проверить состояние мотора.

Вибростол для производства декоративной плитки, тротуарной плитки или других бетонных изделий где необходимо уплотнение раствора и удаление от туда воздушных пузырей. У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом.
Регулятор Оборотов с Поддержанием Мощности (подключение, настройка, тест)

Их особенностью является способность работать и от переменного, и от постоянного тока. Возможные поломки Теперь вы знаете, как подключить электромотор, чтобы дать ему совершенно новую жизнь, но может случиться небольшой инцидент: мотор не запустился.

Чтобы запустить двигатель, следует определенным образом подсоединить к сети идущие от него провод. Как правило, основой любой стиралки есть ее электродвигатель, который может найти свое применение и после разборки стиралки на запчасти.

С помощью такого миксера можно замешивать штукатурные смеси, плиточный клей, бетон. Примером такого устройства являются построенные на интегральной микросхеме TDA

При необходимости емкость конденсатора лучше уменьшить до минимума при котором он справляется с запуском электродвигателя. Вместо контактора «SB» может стоять неполярный конденсатор малой емкости около мкФ Как это обустроено в самой стиралке для удобства.

Продолжайте читать наш сайт и удачного дня!

Подключение электродвигателя от старой стиральной машинки через конденсатор.

Поиск на сайте

Известно, что величина сопротивления рабочей обмотки должна быть меньше пусковой. Дальше идет провода статора красный и коричневый.

Но чаще всего причиной может быть высокая емкость конденсатора, проверить несложно — дайте поработать двигателю с отключенным пусковым конденсатором и сразу все станет ясно. Она необходима для того, чтобы сформировать первоначальный крутящийся момент в какую-либо сторону.

Такие двигатели стоят в старинных, маломощных и недорогих моделях стиральных машин.

В следующую подключим одну из щёток. Недостатком такого мотора является трудоемкость — его производство требует больших затрат и усилий, что заметно отражается на цене инверторных машин.

Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан.

Конкретно нас интересуют провода только ротора и статора. Схема подключения Изначально двигатели от стиральной машины подключаются к сети с помощью клеммной колодки.

Виды Асинхронный Моторы этого типа состоят из двух частей — неподвижного элемента статора , который выполняет функцию несущей конструкции и служит в качестве магнитопровода, и вращающегося ротора, который приводит в движение барабан.
Как напрямую подключить двигатель от стиральной машины

Статья по теме: Как правильно подключить 2 х клавишный выключатель

Виды электрических двигателей

Правильное подключение проводов — залог успешной работы мотора Имейте в виду, что разные модели двигателей могут иметь провода различных цветов, однако принцип их подключения во всех случаях одинаков.

Асинхронный двигатель стиральной машины Устанавливали в машинах, произведённых до года. Реверс при помощи тумблера.

Такие моторы, как правило, устанавливают на модели недорогие. Он снизит мощность устройства, зато сделает работу безопаснее. На изображении перемычка выделена зеленым цветом.

Делается все очень просто. При необходимости емкость конденсатора лучше уменьшить до минимума при котором он справляется с запуском электродвигателя. Подключите провод В к одному из выходов обмотки. Он проходит на обмотку статора.

Немного порывшись в своей кладовке, я отыскал рабочий двигатель АЕПУХЛ4 от старой советской стиральной машины, он был снят со стиральной машины и тихо пылился на заваленной всяким хламом полке. С помощью такого миксера можно замешивать штукатурные смеси, плиточный клей, бетон.


Если вы не допустили ошибок, ротор начнет вращаться. Теперь же нам необходимо понять, в каком месте пусковая и рабочая обмотка. В отдельных случаях двигатель нормально справляется с работой и без регулятора оборотов.

В первую очередь нужно исключить ненужные контакты тахометра. Синхронные двигатели Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Для запуска нам понадобится нужным образом соединить провода на двигателе. Если вы не допустили ошибок, ротор начнет вращаться.

Такие двигателя стоят в последних моделях стиральных машин и их производство требует сравнительно больше затрат и усилий что конечно же влияет на цену. Внешне это проявляется нарушением траектории движения барабана — он покачивается, не совершая полного оборота.
Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.

Плюсы асинхронных моторов

Зафиксировав инструмент на одном из контактов, другим щупом отыщите парный ему вывод.

Если же вам удастся найти специальны диммер для подобных электродвигателей то это будет самым простым решением. Теперь же необходимо впаять его в схему реле взамен маломощной детали. Каковы же причины и пути решения такой неприятности?

Как только какая-либо секция запитывается, в катушке появляется магнитное поле. В первую очередь необходимо подготовить провода, которые будут использоваться для ротора, а также для статора.

Если в двигателе не использовать не задействовать пусковую обмотку, то направление вращения может быть всевозможным в любую из сторон и зависить, например, от того в какую сторону провернуть вал в тот момент когда подключается напряжение. На изображении они белые и перечеркнуты оранжевым крестом. Оставшимся щупом мультиметра мы проверим другие выводы, чтобы найти парный. Старые стиральные машины из за ненадобности переехали в гаражи и кладовки.

Статья по теме: Энергетическое обследование зданий

На изображении перемычка выделена зеленым цветом. Прежде чем, что либо подключать надо мультиметром прозвонить обмотки.

Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Чтобы изменить направление движения двигателя на противоположное, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки.

Но провода к сети необходимо подключать строго в согласовании со схемой. Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. Недостатком есть большой вес и габариты при небольшом КПД. В щётку двигателя машины подсоединим 2-й провод В. Схема подключения двигателя от стиральной машины с возможностью переключения направления вращения и изображена ниже.

У пусковой сопротивляемость будет больше. Это позволит подобрать нужные пары для подсоединения.
Подключение и регулировка оборотов двигателя от стиральной машины

Подключаем двигатель от старой стиральной машины

С развитием бытовой техники современные стиральные машины автоматы, очень быстро поселились в квартирах и домах, стали хорошими помощниками современных домохозяек. Старые стиральные машины из за ненадобности переехали в гаражи и кладовки. Если у вас сохранился двигатель от старой советской стиральной машины, то вы можете найти ему хорошее применение. Сделайте из него точильный станок и вы сможете затачивать ножи, топоры и другие режущие инструменты.

Немного порывшись в своей кладовке, я отыскал рабочий двигатель АЕП-16УХЛ4 от старой советской стиральной машины, он был снят со стиральной машины и тихо пылился на заваленной всяким хламом полке. Когда то я хотел с него сделать точило, поэтому на валу двигателя одета переходная втулка для наждачного круга выточенная знакомым токарем. Сейчас я вам расскажу, как его подключить.

Для запуска двигателя используется специальное трех контактное реле РТК-1-3УХЛ4.

Прежде чем, что либо подключать надо мультиметром прозвонить обмотки. У двигателя имеется две обмотки «пусковая» и «рабочая». Сопротивление пусковой обмотки 26 ом. Сопротивление рабочей обмотки 13 ом, то есть в два раза меньше сопротивления пусковой. Короче, обмотка с малым сопротивлением «Рабочая», а с большим сопротивлением «Пусковая».

На этом рисунке изображена схема подключения двигателя АЕП-16УХЛ4 от стиральной машины. Чтобы заставить двигатель вращаться в другую сторону, надо поменять местами выводы пусковой обмотки.

Скачать схему подключения двигателя АЕП-16УХЛ4 от стиральной машины

В итоге у меня получилось точило из двигателя от старой стиральной машины. Надеюсь, что и у вас все получится.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как подключить двигатель от старой стиральной машины.

Схема таймера мешалки двигателя стиральной машины

В статье подробно описывается конструкция схемы для управления мешалкой двигателя стиральной машины через заданную временную последовательность, которая также включает в себя альтернативное реверсирование вращения двигателя. Схема была запрошена г-ном Э. Рама Мурти.

Технические характеристики

У меня есть старая стиральная машина, которая до сих пор хорошо работает. В последнее время его печатная плата исчезла, и я не могу получить ее на месте.

Механическая / электрическая работа в хорошем состоянии.Таймер электромеханический, работает нормально. Что мне нужно, так это схема или ваше изделие со спецификациями, указанными ниже.

Он может работать от 220 В переменного тока, или я могу обеспечить питание 5 В постоянного тока через локальный адаптер питания. Блок должен иметь для управления двигателем 2 отдельных реле для вращения двигателя вперед и назад.

Время срабатывания реле: 2 секунды остановки, 5 секунд вперед, 2 секунды остановки и 3 секунды назад. Это для работы процесса перемешивания одежды.

Мотор 0,5 л.с. Я могу поместить его в водонепроницаемую коробку. Пожалуйста, сообщите мне, сколько я должен отправить вам банковским переводом, включая ваши расходы на упаковку и пересылку.

Заранее благодарю вас.

E.Rama Murthy., Visakhapatnam., AP

Общие сведения об электропроводке двигателя стиральной машины

Прежде чем мы узнаем, как изготовить индивидуальную стиральную машину с таймером, важно изучить базовую схему 3 электродвигатель стиральной машины.

Как показано на схеме ниже, мотор стиральной машины обычно имеет пару одинаковых наборов обмоток. В отличие от двигателя вентилятора, две обмотки идентичны по толщине провода и количеству витков.

Это потому, что двигатель стиральной машины должен вращаться в обоих направлениях. Это означает, что он должен двигаться поочередно против часовой стрелки.

Следовательно, проводка реализована таким образом, что каждая обмотка работает попеременно как основная обмотка, а также как пусковая обмотка конденсатора, в зависимости от того, какая обмотка выбрана реле таймера.

Как реализовано обратное прямое вращение

На изображении выше, если предположить, что обмотка № 1 выбрана реле таймера, обмотка № 1 действует как обмотка основного двигателя, а обмотка № 2 работает как пуск вспомогательного конденсатора. обмотка, для запуска вращения двигателя в заданном направлении.

Затем, когда реле таймера подключается к обмотке №2, эта обмотка становится основной обмоткой, а обмотка №1 используется как конденсаторная пусковая обмотка для поворота двигателя в противоположном направлении.Таким образом, двигатель стиральной машины может вращаться в обратном / прямом направлении, несмотря на то, что он является двигателем переменного тока.

Проектирование схемы

Функционирование предлагаемой схемы контроллера мешалки двигателя стиральной машины может быть понято следующим образом:

Когда питание включается в схему, контакт 15 микросхемы сбрасывается C1, обеспечивая высокий уровень вначале. вывод №3, который является первой распиновкой в ​​порядке последовательности для IC 4017.

Вышеупомянутый высокий логический уровень на выводе №3 мгновенно проходит через C2, вызывая высокий логический уровень на входе N1, который, в свою очередь, вызывает высокий логический уровень на входе выход N2.

В вышеуказанной ситуации T2 и RL / 1 остаются выключенными.

Теперь, по прошествии заданного времени в 2 секунды, которое можно установить путем соответствующего выбора значений C2 / R2 / R3, C2 становится полностью заряженным, обеспечивая логический ноль на входе N1, который мгновенно изменяет состояния на выходах N1 / N2. вызывает логический ноль на выходе N2, который, в свою очередь, включает T1.

T1 передает короткий положительный импульс через вывод № 3 с высоким уровнем через свой эмиттер / коллектор на вывод № 14 IC1.

Вышеупомянутые импульсы синхронизируют IC1, так что высокий логический вывод №3 теперь переключается на следующую распиновку в порядке, вывод №2.

Вышеупомянутый высокий уровень на выводе № 2 идентично передается на входе N3, обеспечивая мгновенный низкий уровень на его выходе. Этот низкий уровень запускает T2 и RL / 1, активируя двигатель в определенном направлении в зависимости от подключения контактов RL / 2.

N4 сохраняет вышеуказанное логическое состояние до тех пор, пока не пройдут 3 секунды, что определяется значениями C3 / R7, после чего N4 возвращается в свое состояние, переключая T3, что вызывает короткий импульс на вывод № 14 IC1.

Вышеупомянутый импульс снова синхронизирует IC1, так что теперь логика переключается с вывода №2 на вывод №4 в порядке последовательности.

Высокий уровень на выводе №4 снова повторяет первую последовательность, которая была реализована, когда логика была на выводе №3.

Вышеуказанные условия деактивируют RL / 1 и двигатель еще на 2 секунды.

По прошествии вышеуказанных 2 секунд T1 включается, обеспечивая импульс на вывод №14, что приводит к смещению последовательности на вывод №7.

Высокий уровень на выводе № 7 снова включает T2 / RL1, а также RL / 2. Однако на этот раз двигатель меняет направление вращения из-за активации RL / 2.

Значения C4 / R11 гарантируют, что указанное выше условие остается включенным в течение примерно 5 секунд. Через 5 секунд T5 выполняет синхронизацию контакта №14, который перемещает последовательность к следующему порядку вывода выводов, который находится на контакте №10. Поскольку контакт № 10 соединен с контактом № 15, ситуация мгновенно возвращается к контакту № 3 и сбрасывается обратно … и цикл повторяется.

Принципиальная схема
Список деталей для указанной выше схемы таймера контроллера стиральной машины
  • R1, R4, R5, R6, R8, R9, R10 = 10K
  • R2, R3, R7, R11, C2, C3, C4 = ПОДЛЕЖИТ ОПРЕДЕЛЕНИЮ ПРОВЕРКИ И ОШИБКИ
  • R12 = 100K
  • C5 = 33 мкФ / 25 В
  • T1, T3, T5 = BC557
  • T2, T4 = 2N2907
  • D1 —- D10 = 1N4007
  • N1— —N6 = IC 4049
  • IC1 = 4017
  • RL / 1, RL / 2 = 6 В / 100 мА РЕЛЕ SPDT
Как подключить электрические соединения двигателя стиральной машины.

Как показано на диаграмме выше, у двигателя будет три провода, один из которых будет входом сети, а два других — для переворота или реверсирования направления вращения двигателя.

Если вам нужна помощь, проконсультируйтесь с квалифицированным специалистом по ремонту стиральных машин для подтверждения точных вводов проводов перед их подключением к цепи.

Двигатель стиральной машины … | Форум электроники (схемы, проекты и микроконтроллеры)
