Ремонт отечественных стиральных машин

22 января 2006 г.
Автор:
http://www.elremont.ru

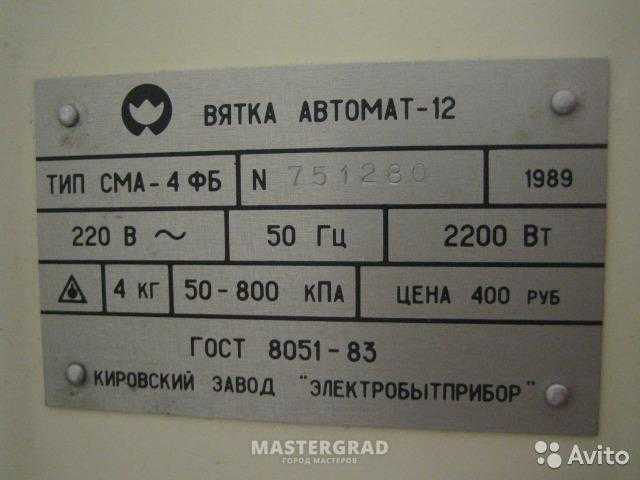

Ремонт стиральной машины «ВЯТКА-АВТОМАТ» СМА-4ФБЭ

Расход воды, л/минПроизводительность электронасоса, л/мин30
— электроклапана замочки9. 11Частота вращения барабана, об/мин
— электроклапана стирки в пределах9. 11— при стирке62
— электроклапана отбелки в пределах5. 7— при отжиме500
— электроклапана горячей воды в пределах9. 11Отстирываемость, % не менее52
Количество воды, залитой в машину, лПотеря прочности, % не более15
— до 1 уровня21Остаточная влажность, % не более110
— до 2 уровня26

ВЯТКА-АВТОМАТ работает от сети холодного и горячего водоснабжения, предназначена для стирки, полоскания и отжима изделий из всех видов тканей. Стиральная машина имеет фронтальную загрузку белья. Предусматривается выпуск трех модификаций машины ВЯТКА-АВТОМАТ:

  • ВЯТКА-АВТОМАТ-12 с 12 программами: 6 для плотных тканей и 6 для тонких;
  • ВЯТКА-АВТОМАТ-14 с 14 программами: 7 для плотных тканей и 7 для тонких;
  • ВЯТКА-АВТОМАТ-16 с 16 программами: 8 для плотных тканей и 8 для тонких.

Машина обеспечивает выбор режимов стирки с набором определенной программы с применением малопенящихся синтетических моющих средств (стиральные порошки-автоматы ЛОТОС, ЭРА и т.п.).

Устройство стиральной машины.

Программы набирают ручкой управления командоаппарата и специальными выключателями, расположенными на передней панели корпуса машины. Машина защищена от перелива воды. Машина оборудована гидравлическим фильтром, обеспечивающим задержку инородных тел. Соединение крышки фильтра с корпусом герметично и выдерживает давление 9,4 кПа.

Конструкция машины обеспечивает полный слив жидкости из бака: допустимый остаток жидкости в гидросистеме не более 500 мл.

Все процессы стирки, полоскания, отжима изделий и регулирования программ и температуры моющих растворов производятся автоматически. Загрузка изделий и моющих средств, набор необходимой программы, включение машины и выгрузка чистых изделий после стирки производятся вручную.

Корпус машины выполнен из листовой стали и состоит из штампованных деталей, соединенных между собой сваркой. Сверху корпус закрывается крышкой, которая крепится самонарезающими винтами. Корпус машины окрашен белой краской. Внутри корпуса установлен бак с закрепленным на нем двухскоростным электродвигателем привода стирального барабана. Бак подвешен на двух цилиндрических пружинах, которые крепятся к упорам корпуса. К нижней части бака с двух сторон приварены металлические пластины, находящиеся в контакте с фрикционными башмачками рессор, закрепленных на корпусе. Эта система вместе с противовесами, установленными в баке, служит для уменьшения вибрации машины.

Нагрев и контроль температуры моющего раствора осуществляются соответственно при помощи электронагревателя и датчиками-реле температуры, установленными внутри бака. Выход пара из бака осуществляется через патрубок. Белье загружается в перфорированный барабан через люк. Стирка производится по заранее задаваемой (в зависимости от типа ткани) программе. Набор определенной программы осуществляется ручкой командоаппарата. Барабан установлен внутри бака и вращается в подшипниковом узле, расположенном в крестовине. Вращение барабану передается от электродвигателя через шкивы и клиновой ремень. Барабан имеет три ребра для лучшего перемешивания белья в процессе стирки.

Рис. 1 Устройство стиральной машины «Вятка-автомат».

Сзади машины в верхней части корпуса расположены:

  • блок подключения к водопроводной сети, который состоит из двух электромагнитных клапанов, соединенных шлангами с дозатором; датчик уровня жидкости, соединенный с нижней частью бака шлангом; помехоподавляющий фильтр с соединительным шнуром и штепсельной вилкой для подключения машины к электросети. Дозатор служит для ввода в бак моющих средств и средств для специальной обработки белья во время заполнения бака водой через электромагнитные клапаны.

В верхней части корпуса расположена пластмассовая панель, на которую выведены:

  • ручка командоаппарата, кнопочный выключатель для включения экономичного режима стирки; сигнальная лампа, сигнализирующая о работе машины, ручка бункера дозатора.

В нижней части машины установлены:

  • электронасос, который служит для откачки отработавшего моющего раствора; съемный фильтр, закрывающийся крышкой, расположенной на передней стенке корпуса; конденсатор. Машина снабжена съемными шлангами для подвода горячей и холодной воды и сливным шлангом. Регулируемые по высоте опоры служат для установки машины.
Командоаппарат

Командоаппарат машины состоит из набора кулачков, вращающихся от синхронного микроэлектродвигателя. Количество кулачков зависит от числа программ стиральной машины.

Командоаппарат предназначен для выполнения двух полных циклов. Циклы разделены между собой двумя остановками (для стирки плотных и тонких тканей). Внутри этих основных циклов можно выбирать определенное число программ, которое изменяется для каждой модели машины. Командоаппарат выполняет дополнительную функцию — добавление воды до второго уровня. Во время бережного режима стирки действует гидростоп, который служит для поддержания тонкого белья в колеблющейся чистой воде. При отсутствии этой операции белье (особенно синтетическое), оставаясь на некоторое время без воды, может покрыться складками и его трудно будет отгладить. См. также устройство командоаппарата.

Датчик-реле уровня

Датчик-реле уровня служит для контроля заданного уровня залива воды в бак стиральной машины. В автоматической стиральной машине ВЯТКА-АВТОМАТ применяется реле уровня РУ-ЗСМ. Датчик-реле уровня настраивается на срабатывание при давлении 1765 Па — при повышении уровня воды; 588 Па — при понижении уровня воды.

Уровни срабатывания (мм.вод.ст.)Замыкание контактов
При повышении уровня
140 ± 101 — 2
При понижении уровня
ниже 751 — 3

Рабочий диапазон при повышении уровня — от 785 до 2450 Па; зона нечувствительности — не менее 490 Па.

Все основные детали датчика-реле уровня закреплены на корпусе. Между корпусом и крышкой зажата мембрана, служащая чувствительным элементом и разделяющая реле уровня на две полости — одну герметичную, соединенную через штуцер с контролируемым уровнем жидкости, и вторую, где размещены переключатели. С мембраной соединен жесткий центр с толкателями, которые через упоры передают усилие на поводки переключающих пружинных пластин и на пружины настройки. Вторым концом пружины настройки упираются в винты настройки. Мгновенный переброс контактов осуществляется за счет опрокидывающих пружин.

Неподвижные контакты крепятся к корпусу заклепками. Регулировка срабатывания и зоны нечувствительности, а также зазоров между контактами осуществляется специальными винтами. Настройка на необходимые уровни срабатывания производится за счет изменения сжатия пружины настройки винтами. В реле уровня на переключающих пластинах встроен дополнительный защитный контакт. Крышка мембраны крепится к корпусу завальцовкой краев крышки на бортик корпуса. Для исключения влияния пульсации контролируемого уровня на срабатывание в штуцере имеется калиброванное отверстие для дросселирования давления воздуха.

Принцип действия реле уровня основан на преобразовании давления, создаваемого столбом жидкости и действующего на мембрану, в перемещении подвижных контактов и переключении контактных устройств реле уровня. При повышении давления и достижении верхнего заданного значения уровня мембрана 4 через толкатели производит переключение контактов. При понижении давления на величину зоны нечувствительности происходит обратное переключение контактов. При коммутации токов до 16 А и напряжении 220 В возможно сваривание контактов в момент слива воды. В этом случае для предотвращения перегорания ТЭНа в реле уровня встроен дополнительный контакт, коммутирующий ток в 0,1 А при напряжении 220 В и надежно замыкающийся при сливе воды из бака ниже заданной точки по уровню. Через защитный контакт включается цепь питания электрического вентиля на открытие аварийной подачи воды в бак стиральной машины, что предохраняет ТЭН от перегорания, а в случае повышения температуры воды в баке до 60°С и выше цепь питания ТЭНа обесточивается с помощью реле защиты по температуре.

Датчик-реле температуры

В стиральной машине применены три датчика-реле температуры типа ДРТ-А или ДРТ-Б (на температуру 40, 60, 90°С). Номинальное напряжение датчиков 220 В; размеры 0 41х37,6 мм.

Реле выступает в бак вместе с уплотняющей втулкой не более чем на 8 мм. Масса реле не более 50 г.

Измерение температуры контролируемой жидкости приводит к изменению прогиба чувствительного элемента. При нагревании контрольной жидкости прогиб чувствительного элемента — диска — уменьшается, а при достижении температуры срабатывания термореле диск выщелкивает, нажимает через втулку толкатель на пружину и размыкает контакты термореле. При дальнейшем нагревании диск при разомкнутых контактах увеличивает прогиб. Контактная пружина выгибается. Величина перегрузки рассчитана до температуры 100°С. При охлаждении прогиб диска уменьшается (при разомкнутых контактах) и при достижении температуры срабатывания выщелкивает и освобождает контактную пружину. Контакты замыкаются. При последующем охлаждении при замкнутых контактах прогиб диска увеличивается. Величина перегрузки при охлаждении рассчитана до температуры 60°С. Герметизация реле достигается заливкой эпоксидным клеем Д-9.

Электромагнитные клапаны

Электромагнитные клапаны применяются двух типов: одинарные и тройные. Клапаны рассчитаны на номинальное напряжение 220 В, их пропускная способность воды 10 л/мин, минимальное рабочее давление 49 кПа, максимальное рабочее давление 784 кПа.

Электромагнитные клапаны машины ВЯТКА-АВТОМАТ прерывают подачу холодной и-горячей воды на выходе машины в необходимый момент времени. При включении электрической катушки поршень оттягивается в катушку, освобождая трубу для подачи потока воды. Количество пропускаемой клапаном воды зафиксировано за единицу времени, поэтому ее дозировка в стиральной машине зависит от времени работы машины.

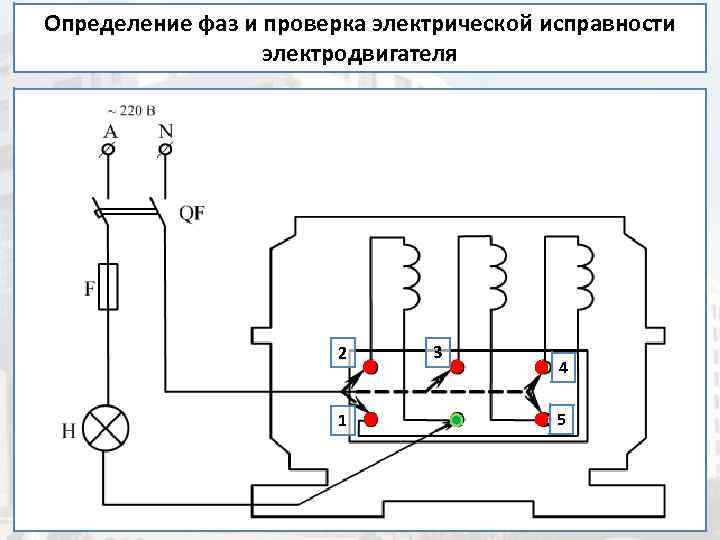

Двигатель

Выводы двигателяСопротивление обмоток, ОМ
1-525.0 ± 1.8
1-28.6 ± 0.6
4-355. 0 ± 3.9
4-655.0 ± 3.9
3-677.0 ± 5.4

При самостоятельном ремонте стиральной машины Вятка-автомат необходимо сначала определить неисправность, для этого см. алгоритмы поиска неисправностей автоматических стиральных машин, см. описание основных узлов стиральных машин автоматов (часть1) и (часть 2) и см. функциональные схемы работы стиральных машин автоматов.

Надежная работа стиральной машины обеспечивается только при правильной ее эксплуатации, поэтому смотрим Инструкцию по эксплуатации стиральной машины «Вятка-автомат» и не делаем ошибок.

«Машина стиральная автоматическая бытовая типа СМА-4ФБ моделей Вятка-Автомат. Инструкция по монтажу, пуску и обкатке изделия на месте его применения»

«Машины стиральные автоматические бытовые типа СМА-4ФБ моделе Вятка-Автомат ТУ 1-01-0867-89»

Всего хорошего, пишите to Elremont © 2006

Источник

Распиновка вятки автомат

По вопросам ремонта и другим техническим вопросам сюда. Ремонт бытовой и офисной техники.

Подключение мотора Вятка — автомат. Краснодар Кубань.

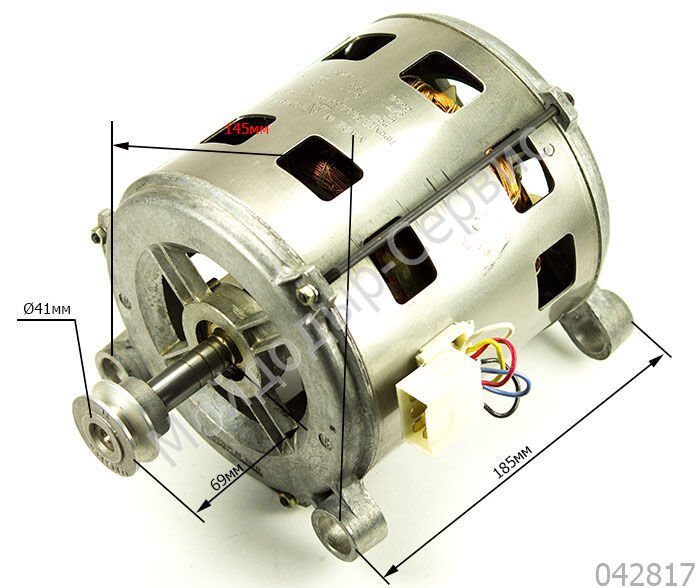

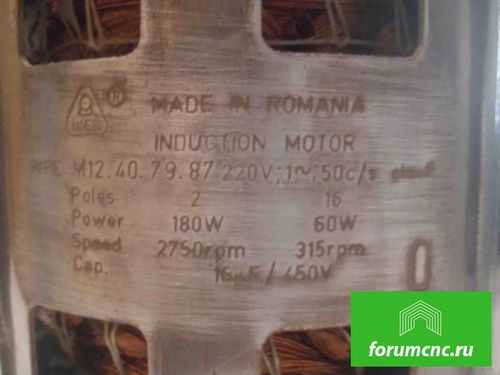

Электродвигатель от стиральной машины Вятка — автомат предназначен для работы в однофазной сети. Состоит из двух рабочих и двух реверсных катушек. Совместно с конденсаторами они создают направление вращения вала.

У Вятках устанавливались разные модификации двигателей, но их характеристики были приблизительно одинаковые. Все они имеют две реверсные скорости вращения. 2200 об. мин. на отжим и 450 об. мин на режим стирки.

По количеству клемм подключения двигатели шли 6ти контактные и 5ти контактные.

Но схема подключения их была одинаковая — пяти проводная. В 6ти контактных электромоторах 1 и 4 контакты (два первых) закорачиваются, это есть общий вывод подключения к сети.

Второй сетевой провод подключается к одному из двух конденсаторов. При чем, на одном конце конденсатора прямое вращение, а на втором реверсное вращение каждой скорости. Для скорости 2200 оборотов в минуту ставится бумажный конденсатор на 16 микрофарад, а на 450 оборотов — 12 микрофарад. Напряжение конденсаторов желательно выбирать не менее 500 вольт.

При правильном включении двигатели легко стартуют в обе стороны. Единственно, что нужно выполнять при реверсировании направления вращения, это дожидаться полной остановки вращения вала. Обмотки этих двигателей не выдерживают больших токов.

Термоконтакт, если мотор будет работать на морозе, лучше отключить. Они при минусовой температуре разрываются как и при перегреве.

Спасибо за внимание.

С ув. Белецкий А. И. 14.02.2015г. Кубань Краснодар.

Источник

Ремонт стиральной машины «Вятка-автомат 12-01»

Основным преимуществом машины является полная автоматизация режимов стирки, включая предварительную и основную стирки, полоскание, специальную обработку и отжим белья. При достаточно простой (без элементов электроники) и надежной электрической схеме машина производит все операции, не прибегая к помощи человека. Это достигается применением в данной конструкции командоаппарата, в котором заложена программа из 36 циклов. Ритм стирки задает электродвигатель МТ, который механически соединен с барабаном командоаппарата (рис.1).

Рис. 1 Принципиальная электрическая схема бытовой стиральной машины «Вятка-автомат-12-01»

1÷14; В; Т- контакты командоаппаратаМТ — электродвигатель командоаппарата
MPS — электродвигатель насосаMC, ML- электродвигатель привода барабана
1Р- контакт микровыключателя загрузочного люкаSL — индикаторная лампа
Р1; 2; 3- контакты реле уровняТН1 — датчик реле температуры +40С
ТН2 — датчик реле температуры +60СТН3 — датчик реле температуры +90С
РНК — реле пускозащитноеЭ; Эz — фильтр помехоподавляющий
R- электронагревательный элемент1Е- включение экономичного режима стирки
EV1÷EV4; — электромагнитные клапана дозатора

Для того чтобы лучше понять принцип работы электрической схемы и упростить поиск возможных неисправностей, приводится ее описание. Описание работы электрической схемы машины дается для первой программы модели «Вятка-автомат-12-01».

Для набора нужной программы необходимо повернуть ручку командоаппарата по часовой стрелке, совместив номер программы с указателем, отмеченным на лицевой панели.

Запуск машины производится вытягиванием ручки установки программ на себя до щелчка, при этом замыкаются контакты 13-Т, 14-Т командоаппарата и загорается лампочка индикатора. Начинается последовательная обработка циклов.

Циклограмму в виде таблицы можно посмотреть на рис. 2, или из другого источника на рис. 3 , а ее описание приведено ниже.

Рис. 2 Циклограмма Вятка-автомат

Рис. 3 Циклограмма Вятка-автомат

Цикл 1. Производится залив воды через электромагнитный клапан EV1, к которому приложено напряжение через контакты микровыключателя люка 1Р, контакты 1-3 реле уровня Р и контакты 12-В командоаппарата. При достижении нижнего уровня воды в баке срабатывает реле уровня Р, размыкая контакты 1-3 и тем самым снимая питание с обмотки клапана EV1, подача воды в бак прекращается. Контакты 1-2 в этот момент замыкаются и по цепи контакта 8-Т подают питание на электродвигатель МТ командоаппарата. При этом на 4-ю клемму электродвигателя МL привода барабана подается напряжение питания через цепь 8-Т, 4-Т, 1-В и далее через контакты 9-Т, 3-Т и конденсатор С1 на 5-ю клемму. Начинается вращение барабана в интенсивном режиме (приблизительно 9 сек. — движение в одну сторону, 10 сек. — пауза, 9 сек. — движение в другую сторону). Реверсирование электродвигателя ML осуществляется переключением контакта 1 командоаппарата при работе электродвигателя МТ. В этот период через клапан EV1 производятся две дополнительные доливки воды. В таком случае напряжение на обмотку клапана подается через контакты 2-В, 1Е, 5-Т, 12-В. Вода в баке поднимается до верхнего уровня. При малой загрузке барабана бельем для ограничения воды в стиральном баке установлен выключатель 1Е, при разомкнутых контактах этого выключателя дополнительные заливки воды не производятся. Продолжительность цикла равна 2,5 мин.

Цикл 2. В начальный момент цикла контакты командоаппарата 8-Т, 5-Т, 4-Т размыкаются, а контакты 7-В, 4-В замыкаются, при этом через контакты 7-В замыкается цепь питания электронагревателя R, начинается нагрев воды. Размыканием контакта 8-Т прекращается подача напряжения на электродвигатели приводов командоаппарата и барабана MT и ML. После того, как вода в баке прогреется до + 40С, срабатывает датчик-реле температуры ТН-1, через его замкнувшиеся контакты подается напряжение на электродвигатели ML и МТ. Начинают работать привода командоаппарата и барабана. Вращение барабана происходит в мягком ритме (7 сек. — движение, 48 сек. — пауза, 7 сек. — движение, 13 сек. — пауза, затем последовательность повторяется). Продолжительность цикла, без учета времени необходимого для нагрева воды, — 2,5 мин.

Цикл 3. Замыкается контакт 4-Т, и в течение 5 мин. производится стирка с интенсивным ритмом, при этом продолжается нагрев воды.

Цикл 4. Продолжается нагрев воды. Замыкается контакт 4-В, и в течение 5 мин. барабан вращается с мягким режимом стирки.

Цикл 5. Заканчивается предварительная стирка и начинается слив воды. Это обеспечивается замыканием контакта 6-Т в цепи питания электродвигателя MPS насоса. Одновременно размыкается контакт 7-В, отключая питание подогревателя R. На протяжении всего цикла, равного 2,5 мин., барабан вращается с мягким режимом стирки.

Цикл 6. С шестого цикла начинается основная стирка. При этом чрез контакты 11-В и 12-Т подается напряжение на обмотки электромагнитных клапанов EV3 и EV4, начинается заполнение бака холодной и горячей водой. Когда вода в баке достигнет нижнего уровня, замыкаются контакты 1-2 реле Р, подача воды в бак прекращается, включаются электродвигатели MT, ML. В течение 2,5 мин. происходит вращение барабана с интенсивным ритмом.

Цикл 7. Размыкается контакт 8-Т, обесточиваются электродвигатели приводов барабана и командоаппарата, происходит их остановка. Через замкнувшиеся контакты 7-В и 10-В подается напряжение на подогреватель R, начинается нагрев воды и продолжается, пока температура не поднимется до +40С. При этом срабатывает датчик-реле ТН-1 и через его замкнувшиеся контакты подается напряжение на электродвигатели приводов барабана и командоаппарата. Начинается вращение барабана с мягким ритмом и продолжается в течение 5 мин.

Цикл 8, 9 Продолжается вращение барабана с мягким ритмом в течение 10 мин. Продолжается нагрев воды.

Циклы 10, 11, 12. Замыкается контакт 4-Т, и барабан начинает вращаться с интенсивным ритмом. Длительность трех циклов 15 мин. Нагрев воды будет продолжаться до конца 21 цикла; если температура воды достигнет +90С раньше, то сработают контакты ТН-2 и ТН-3 и нагрев прекратится.

Цикл 13 Вращение барабана, вследствие замыкания контакта 4-В, переходит в мягкий режим стирки.

Циклы 14, 15, 16. Размыкается контакт 4-В, замыкается 4-Т, вращение барабана продолжается в интенсивном ритме на протяжении 15 мин.

Циклы 17, 18, 19. Вращение барабана переходит в мягкий режим стирки, время циклов 15 мин.

Циклы 20, 21. Продолжение вращения барабана с интенсивным ритмом в течении 10 мин.

Цикл 22. Размыкаются контакты 7-В и 10-В, отключая напряжение питания нагревателя R и тем самым прекращая нагрев воды. Через замкнувшиеся контакты 2-В, 1Е, 5-Т и 11-В включается электромагнитный клапан EV3, который обеспечивает две дополнительные заливки холодной водой. Продолжительность цикла 2,5 мин.

Цикл 23. Производятся операции перечисленные при работе 5 цикла. Закончилась основная стирка.

Цикл 24. Подается напряжение на электродвигатели MT и ML через контакты 8-Т и 4-Т, реверсирующий контакт 1, контакты 9-Т, 3-Т. Происходит вращение барабана с интенсивным ритмом в течение 5 мин. Начинается залив воды через открытый клапан EV3, питание которого осуществляется через замкнутые контакты 1-3 реле уровня Р и 11-В командоаппарата.

Цикл 25. Аналогичен циклам 5 и 23. Конец первого полоскания.

Цикл 26. Происходит залив воды через открытый клапан EV3. После срабатывания реле уровня Р начинают вращаться электродвигатели привода барабана и командоаппарата. Вращение барабана происходит с интенсивным ритмом в течение 2,5 мин. За этот период времени при замыкании контакта 2-В происходит дополнительный залив воды.

Цикл 27. Замыкается контакт 6-Т, включается насос MPS, происходит слив воды одновременно с вращением барабана в интенсивном ритме. Продолжительность цикла 2,5 мин. Конец второго полоскания.

Цикл 28. При переходе от 27 к 28 циклу происходит медленное вращение барабана против часовой стрелки. В начале 28 цикла барабан включается в режим центрифуги, происходит предварительный отжим белья. Напряжение через контакты 1-3 реле уровня Р, 5-В, 9-В, 3-В командоаппарата, параллельно включенные конденсаторы С1 и С2, подается на клемму МС-2 электродвигателя. Одновременно через контакты 10-Т, 8-Т, 6-Т поступает напряжение на электродвигатель насоса MPS. Длительность цикла 2,5 мин.

Цикл 29. Аналогичен 26-му циклу, но ритм стирки мягкий (замкнут контакт 4-В).

Цикл 30. — аналогичен 27

Цикл 31 — аналогичен 26

Цикл 32 — аналогичен 5.

Цикл 33 — аналогичен 26, но заливка производится через клапан EV2, так как замыкается контакт 11-Т. В бак вместе с водой вводится средство для специальной обработки белья.

Цикл 34 — аналогичен 27.

Цикл 35 — аналогичен 28, но длительность отжима увеличена до 5 мин.

Цикл 36 — размыкаются контакты 13-Т и 14-Т командоаппарата, снимается напряжение питания со схемы. Программа отработана.

Как уже отмечалось ранее, основным элементом электрической схемы, ее «мозговым центром», является командоаппарат. Этот прибор состоит из электропривода, контактных групп и барабана, на котором нанесена программа. При включении электродвигателя привода командоаппарата начинается вращение его барабана, замыкая (размыкая) в определенные промежутки времени ту или иную группу контактов, которая в свою очередь включает (отключает) агрегат машины, необходимый в данный момент для соблюдения технологии стирки. Очередность замыкания контактов командоаппарата, которую необходимо иметь при определении причины, вызвавшей неисправность первой и по сути всей программы, описана выше.

Для обнаружения причины отказа машины необходимо провести анализ ее работы. Первое, что нужно выяснить, это при каком цикле и что конкретно не срабатывает. Далее, опираясь на описание принципиальной схемы, необходимо определить, какая цепь (контакт) включает в данный момент напряжение питания неработающего агрегата. Затем начинают поэлементную проверку этой цепи. Начать удобнее всего с испытания самого агрегата, постепенно сужая круг поиска до определения неисправного контакта или участка схемы.

Отыскать неисправность схемы гораздо сложнее, нежели ее устранить. Для этого необходимо либо произвести замену вышедших из строя элементов, либо, если такой возможности нет, отремонтировать их. Поэтому здесь не описаны способы замены или ремонта неисправных элементов. Ниже приведены внешние признаки возможных неисправностей и указаны цепи, подлежащие проверке с соблюдением ее последовательности. При этом, определяя исправность контакта или агрегата пробником, необходимо на момент проверки отсоединить от одной из его клемм все провода, идущие в схему. Это вызвано тем, что цепь проверяемого контакта может оказаться замкнутой через другие узлы схемы, что приведет к серьезным просчетам при выявлении несправного элемента.

Таблица 1
Вид неисправностиСпособ устранения
После набора программы и включения машина не работает.В этом случае нужно проверить плотность закрытия люка и исправность контакта микровыключателя 1Р.
При включении машины лампочка индикатора светится — бак не заполняется водой.Перегиб наливного шланга — засорилась сетка соответствующего клапана, неисправна катушка клапана, нет цепи в контактах 1-3 реле уровня Р или 12-В командоаппарата.
Происходит переполнение бака водой. Электродвигатель барабана не запускается.Неисправно реле уровня Р.
После заполнения бака водой электродвигатель барабана не вращается, командоаппарат работает.Необходимо проверить цепь контактов 4-Т, 1-В и цепь 9-Т, конденсатор С1, 3-Т.
Барабан не работает в интенсивном или мягком ритмах.Проверить контакты 4-В, Т.
Нет реверсирования барабана.Необходимо проверить контакты 1-В, Т.
Не производится дополнительная заливка бака водой, выключатель 1Е включен.Питание клапана осуществляется по цепи 2-В, 1Е, 5-Т, 12-В, которую необходимо проверить.
После 2,5 мин. работы машина останавливается и дальнейший процесс стирки не возобновляется.Неисправен электронагреватель R, нет цепи контакта 7-В. Неисправен датчик-реле температуры ТН1.
Электродвигатель барабана гудит, барабан не вращается.В этом случае неисправность ищут последовательно цепи питания обмотки, обеспечивающей работу электродвигателя в режиме отжима (контакт 1-3 реле Р, 5-В, 9-В, 3-В, контакты 1,2,3 реле К), и в цепях питания обмотки, обеспечивающей работу электродвигателя в режиме стирки (контакты 1-2 реле Р, контакты ТН1, контакты 2-Т, 4-Т, 1-В, 1-Т, 9-Т, 3-Т командоаппарата).
Слабый отжим белья. После отжима белье очень сырое, с него течет вода.Перегиб сливного шланга, засорился фильтр насоса, ослабло натяжение приводного ремня.
Повышенная вибрация в режиме отжима.Не произведен демонтаж деталей, крепящих бак при транспортировке. Не отрегулировано устойчивое положение машины.

Если в процессе эксплуатации вышел из строя двигатель (сгорел), после его замены необходимо проверить контакты командоаппарата, так как в результате перегрузки, при работе с неисправным двигателем, возможно их подгорание.

Всего хорошего, пишите to Elremont © 2005
