схема подключения двигателя к сети, как подключить двигатель от новой и старой стиральной машинки
Двигатель – сердце стиральной машины. Это устройство вращает барабан во время стирки. В первых моделях машин к барабану крепили ремни, которые выступали в роли приводов и обеспечивали движение емкости, наполненной бельем. С тех пор разработчики заметно усовершенствовали этот агрегат, отвечающий за превращение электроэнергии в механическую работу.
В настоящее время при производстве стирального оборудования используется три вида двигателей.
Виды
Асинхронный
Моторы этого типа состоят из двух частей – неподвижного элемента (статора), который выполняет функцию несущей конструкции и служит в качестве магнитопровода, и вращающегося ротора, который приводит в движение барабан. Вращается двигатель в результате взаимодействия переменного магнитного поля статора и ротора. Асинхронным этот тип устройства назвали потому, что он не способен достичь синхронной скорости вращающегося магнитного поля, а следует за ним, как бы догоняя.
Асинхронные двигатели встречаются в двух вариантах: они могут быть двух- и трехфазными. Двухфазные образцы сегодня редкость, поскольку на пороге третьего тысячелетия их производство практически прекратилось.
Уязвимое место такого двигателя – ослабление вращающего момента. Внешне это проявляется нарушением траектории движения барабана – он покачивается, не совершая полного оборота.
Несомненными плюсами устройств асинхронного типа выступают незамысловатость конструкции и простота обслуживания, которая заключается в своевременной смазке мотора и замене вышедших из строя подшипников. Работает асинхронный двигатель негромко, а стоит довольно дешево.
К недостаткам устройства относят большой размер и низкий КПД.
Обычно этими двигателями снабжены простые и недорогие модели, которые не отличаются большой мощностью.
Коллекторный
Коллекторные двигатели пришли на смену двухфазным асинхронным устройствам. Три четверти бытовых приборов оборудованы моторами этого типа.
Их особенностью является способность работать и от переменного, и от постоянного тока.
Чтобы понять принцип работы такого двигателя, кратко опишем его устройство. Коллектор представляет собой медный барабан, разделенный на ровные ряды (секции) изолирующими «перегородками». Места контактов этих секций с внешними электроцепями (для обозначения таких участков в электрике используется термин «выводы») расположены диаметрально, на противоположных сторонах окружности. С выводами соприкасаются обе щетки — скользящие контакты, обеспечивающие взаимодействие ротора с мотором, по одной с каждой стороны. Как только какая-либо секция запитывается, в катушке появляется магнитное поле.
При прямом включении статора и ротора магнитное поле начинает вращать вал электродвигателя по часовой стрелке. Это происходит по причине взаимодействия зарядов: одинаковые заряды отталкиваются, разные – притягиваются (для большей наглядности вспомните «поведение» обычных магнитов). Щетки постепенно перемещаются из одной секции в другую – и движение продолжается.
Этот процесс не прервется, пока в сети есть напряжение.
Чтобы направить вал против часовой стрелки, необходимо сменить распределение зарядов на роторе. Для этого щетки включают в противоположную сторону – навстречу статору. Обычно для этого задействуют миниатюрные электромагнитные пускатели (силовые реле).
Среди достоинств коллектороного двигателя – высокая скорость вращения, плавное изменение частоты оборотов, которое зависит от изменения напряжения, независимость от частоты колебаний электросети, большой пусковой момент и компактность устройства. В числе его недостатков отмечается относительно короткий срок службы из-за быстрого износа щеток и коллектора. Трение вызывает значительное повышение температуры, в результате чего происходит уничтожение слоя, изолирующего контакты коллектора. По той же причине в обмотке может случиться межвитковое замыкание, способное вызвать ослабление магнитного поля. Внешним проявлением подобной неполадки станет полная остановка барабана.
Инверторный (бесколлекторный)
Инверторный двигатель — это мотор с прямым приводом.
Этому изобретению чуть больше 10 лет. Разработанное известным корейским концерном, оно быстро завоевало популярность благодаря длительному сроку службы, надежности, износостойкости и своим весьма скромным габаритам.
Компонентами этого типа двигателя также выступают ротор и статор, однако принципиальное отличие заключается в том, что мотор прикреплен к барабану напрямую, без использования соединительных элементов, которые выходят из строя в первую очередь.
Среди несомненных достоинств инверторных двигателей – простота, отсутствие деталей, подверженных быстрому износу, удобное размещение в корпусе машины, низкий уровень шума и колебаний, компактность.
Недостатком такого мотора является трудоемкость – его производство требует больших затрат и усилий, что заметно отражается на цене инверторных машин.
Схема подключения мотора к сети
Современная стиральная машина
При подключении двигателя современного устройства для стирки к сети с напряжением 220В необходимо учесть его основные особенности:
- он работает без пусковой обмотки;
- для запуска мотору не нужен пусковой конденсатор.
Чтобы запустить двигатель, следует определенным образом подсоединить к сети идущие от него провод. Ниже представлены схемы подключения коллекторного и бесколлекторного электромоторов.
Прежде всего, определите «фронт работ», исключив контакты, которые идут от тахогенератора и не участвуют в подключении. Распознаются они посредством тестера, работающего в режиме омметра. Зафиксировав инструмент на одном из контактов, другим щупом отыщите парный ему вывод. Величина сопротивления проводов тахогенератора составляет порядка 70 Ом. Чтобы найти пары оставшимся контактам, прозвоните их аналогичным образом.
Теперь переходим к наиболее ответственному этапу работы. Подключите провод 220В к одному из выходов обмотки. Второй ее выход требуется соединить с первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Включите мотор в сеть, чтобы проверить его работу*. Если вы не допустили ошибок, ротор начнет вращаться. Имейте в виду, что при подобном подключении он будет двигаться только в одну сторону.
Если пробный пуск прошел без накладок, устройство готово к работе.
Чтобы изменить направление движения двигателя на противоположное, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки. Проверьте готовность мотора к работе описанным выше способом.
Наглядно процесс подключения вы можете увидеть в следующем видео.
Стиральная машина старой модели
С подключением двигателя в машинах старого образца дело обстоит сложнее.

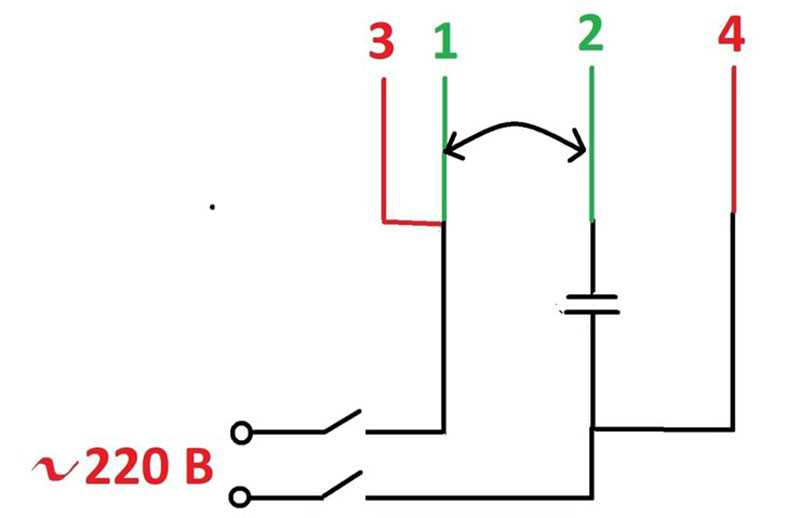

Сначала определите две соответствующие друг другу пары выводов. Для этого используйте тестер (он же — мультиметр). Зафиксировав инструмент на одном из выводов обмотки, другим щупом отыщите вывод, парный ему. Оставшиеся контакты автоматически образуют вторую пару.
Затем следует определить, где расположена пусковая, а где – рабочая обмотка. Замерьте их сопротивление; более высокая сопротивляемость укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент, более низкая характерна для обмотки возбуждения (ОВ), создающей магнитное поле вращения.
Ниже представлены возможные схемы подключения трехфазного асинхронного двигателя, и подробное видеоруководство к ним.
электродвигателя, автомата и мотора к электросети
Вы решили установить у себя в доме стиральную машину, тогда будьте готовы к серьезной работе. Для начала необходимо приобрести устройство в магазине. После этого доставить в свое жилье. Многие магазины, которые занимаются их торговлей, предлагают данную услугу. У одних она платна, а других нет. Решать вам, какой вариант выбирать.
Схема подключения
После этого она устанавливается в помещении, подключается к водопроводу и канализации. Данную работу в основном выполняют специалисты. Особенно если речь идет о первом подключении. В случае замены техники на современную модель хозяин может и самостоятельно выполнить эту работу, так как все шланги ставятся по аналогии.
Не менее важный этап заключается в подключении устройства к электросети. Он должен проходить правильно.
При этом необходимо соблюдать электрическую безопасность. Любые нарушения и ошибки могут иметь серьезные последствия.
Особенности процесса
Если вы решили выполнить подключение стиральной машины своими руками, то необходимо ответственно и внимательно подойти к этому процессу. Есть ряд особенностей, которые следует учитывать. Первая заключается в качестве проводки в доме или квартире. Если она старая, то потребуется провести дополнительную линию. При этом она должна быть изготовлена из медного провода с тремя жилами. Параметр ее сечения не более 2,5 мм. Что касается автомата, то он отдельный. Кроме этого, необходимо выполнить заземление провода.
Также специалисты рекомендуют внимательно отнестись к выбору розетки. Она должна иметь высокий показатель защиты от влаги. При выборе обращайте внимание на индекс. Он должен быть достаточно высоким. Что касается подключения, то розетка в электрощите устанавливается отдельно. Рабочий номинал тока должен быть равен 25 А.
Схема подключения электродвигателя стиральной машины
Поможет в этом процессе схема подключения электродвигателя стиральной машины. В ней указано, что и куда необходимо подсоединить. Главное, правильно понять эту информацию. Как показывает практика, лучше начинать с контактных щеток. Найдите их первыми и сделайте своей отправной точкой.
После этого прозвоните их там, где графитовые стержни, и извлеките. Далее обмотайте стартер. Полученное сопротивление должно находиться в диапазоне 13-35 Ом. Место термопредохранителя представляет собой разрыв или короткое замыкание. Учтите этот факт. Теперь стоит поговорить о тахометре. Он похож на предыдущий элемент, и принцип его действия достаточно прост.
Разобраться с месторасположением стартера поможет схема подключения стиральной машины. В ней указан весь диаметр проводки, исходя из которого, можно сказать многое. После выполнения этой работы определите направление реле. Ведь оно способствует вращению вала.
Термодатчик – это важный элемент.
Он есть на каждом устройстве. Важно разобраться с его раскладкой. В противном случае на датчик будет подаваться 220 Вольт. Такое значение является не самым удобным и лучшим. Поэтому лучше его избегать.
Как подключить мотор
Выбор стиральных машин огромный. Они отличаются своими техническими характеристиками, моделями и прочим. В связи с этим отличаются и их способы подключения.
Если говорить про современную модель-автомат, то необходимо учитывать некоторые требования. К ним относят то, что устройство работает без пусковой обмотки, для запуска мотора не требуется пусковой конденсатор.
Запустить двигатель можно будет только в том случае, если следовать рекомендациям подключения к сети соответствующих проводов. Посмотреть схему вы можете ниже. Она приведена на фото. При этом стоит отметить, что рассчитана она на два вида электромотора. Один – коллекторный, второй – бесколлекторный.
Старые стиральные машины
Старые стиральные машины существенно отличаются от современных.
Это и неудивительно. Ведь технический прогресс далеко ушел вперед. Таким образом, старые модели не имеют многих элементов и способностей, которые можно встретить в новых.
Но отчаиваться не стоит. Процесс их подключения не намного сложнее, но также имеет свои особенности, которые необходимо учитывать. В противном случае работа будет выполнена неправильно, и устройство для стирки не будет работать.
Схемы подключения старых стиральных машин
Начинать процесс подключения необходимо с того, что вы определяете пару выводов, которые соответствуют друг другу. В этом поможет специальный тестер. Называется он мультиметр. Он состоит из двух щупов. Необходимо один из них зафиксировать на одном выводе обмотки, а другой использовать для поиска пары, которая будет ему соответствовать. Те контакты, что остались, автоматически подойдут друг к другу.
После этого осмотрите все внимательно. Установите месторасположение пусковой и рабочей обмоток. Вам потребуется определить, какое у них сопротивление.
Для этого оно замеряется. Значение, которое будет выше, говорит о том, что данная обмотка является пусковой. Она способствует созданию крутящегося момента. Более низкое значение имеет обмотка возбуждающая. Она способствует образованию магнитного поля вращения.Такие устройства в основном имеют трехфазный асинхронный двигатель. Как его подключать, вы можете посмотреть на фото, приведенном ниже. Изучите его и смело приступайте к процессу.
Как показывает практика, устанавливают не только новые устройства, но и старые модели. Причин для этого много.
Итоги
Для каждой есть свой схема подключения к сети. Если грамотно подойти к выполнению этого процесса, то результат проделанной работы вас только порадует. Причем выполнен он будет своими руками. Таким образом вы сэкономите деньги. Ведь работа мастеров – довольно дорогостоящее удовольствие. Данную работу вы сможете провести и самостоятельно. Главное, предварительно разобраться в схеме подключения.
3 Диаграмма проводки моторной проводки проволочной машины-AKS-Info-Group
Пропустить до контента
Опубликовано Byarun Kumar
Опубликовано машина, звонок и световой индикатор, схема подключения конденсатора, однофазный асинхронный двигатель, двигатель стиральной машины, схема подключения двигателя стиральной машины, таймер стиральной машины
В этом посте вы узнаете о 3-проводная схема подключения двигателя стиральной машины . Как вы знаете, у нас есть двухпозиционный переключатель, таймер стиральной машины, звонок, световой индикатор и двигатель стиральной машины. Сначала мы поговорим о частях шаг за шагом. А потом поговорим о полной разводке 3х проводного мотора стиральной машины.
Детали 3-проводной стиральной машины.
Переключатель буксирного пути: Двухпозиционный переключатель используется в электропроводке стиральной машины для переключения двигателя в одном или двух направлениях. I мы переключаем мотор на одну сторону. Это означает, что двигатель будет работать только в одном направлении. И если мы переключим двигатель на два направления. Двигатель будет работать в обоих направлениях. Для небольшого сброса двигатель остановится, а затем двигатель запустится во 2-м направлении. Двигатель запустится по часовой и против часовой стрелки с помощью таймера стиральной машины.
Таймер стиральной машины: В стиральной машине используется таймер, который может быть разной формы и разного типа. Электропроводка стиральной машины может быть разного цвета и с разным количеством проводов, но работа всегда будет одинаковой. На приведенной ниже схеме подключения двигателя стиральной машины с 3 проводами. Используется 6-проводной таймер. Таймер работает, чтобы запустить двигатель стиральной машины на определенное время.
С помощью таймера двигатель работает по часовой и против часовой стрелки. Этот таймер также включается, когда он завершает таймер стирки в течение короткого времени. А потом глушит мотор и звонит.
Звонок и световой индикатор: Звонок также устанавливается на стиральную машину, этот звонок переключается на короткое время, когда таймер завершает свое время. Также световой индикатор, который показывает на поступающем электрическом питании.
Двигатель стиральной машины : Основной частью стиральной машины является двигатель. Обмотка двигателя стиральной машины ничем не отличается от однофазного асинхронного двигателя, но в двигателе обе обмотки выполнены из провода одинакового сечения. В двигателе стиральной машины используется четырехполюсный двигатель. которые имеют 3 провода. Один провод общий, а два других провода для конденсатора. Также прочитайте приведенную ниже статью, которая поможет вам проверить двигатель стиральной машины.
Читайте также
Как решить проблемы со стиральной машиной
Конденсатор: Конденсатор используется в стиральной машине для запуска двигателя стиральной машины.
Этот конденсатор будет рабочим конденсатором. Но значение конденсатора может быть изменено в зависимости от двигателя.
На приведенной выше схеме подключения двигателя стиральной машины с 3 проводами. Основной провод питания подключается к общей точке подключения двигателя стиральной машины. Так же от провода подсоединены световой индикатор и зуммер.
Второй провод идет к черному проводу таймера. У таймера есть еще 5 проводов. В котором синий для зуммера. Зеленый или коричневый идет на двухпозиционный переключатель. Двухпозиционный переключатель имеет одну три выходных клеммы. В котором мы используем только два. Центральная точка не будет использоваться, а при переключении в центральное положение-. Стиральная машина будет выключена.
Красный провод таймера подключается к точке двустороннего положения двухпозиционного переключателя. один желтый подключается к односторонней точке переключателя, а также провод идет к двигателю. Второй желтый провод подключается к 3-му проводу двигателя.
Рабочий конденсатор подключается между желтыми проводами.
