Двигатель от стиральной машины — схема подключения электродвигателя
Приводим мотор в движение
Когда пары проводов будут определены, останется лишь аккуратно их соединить. Как это сделать? Ориентируясь на схему, объедините кончик статорной обмотки со щеткой ротора. Здесь лучше соорудить перемычку и подумать об ее изоляции.

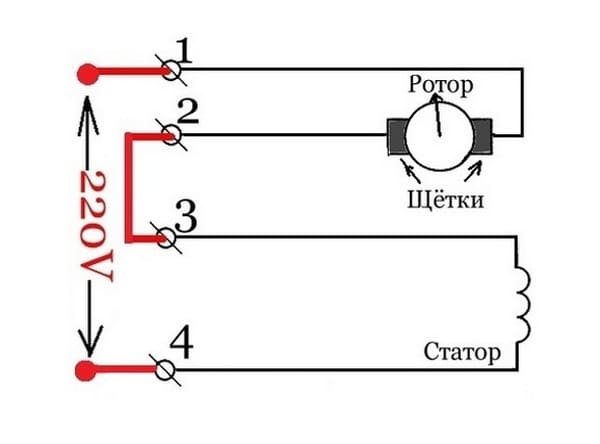

Перемычка на рисунке обозначена зеленым цветом. По окончанию этого шага останется два проводка – кончик роторной обмотки и кабель, идущий на щетку. На данные концы подается напряжение 220В. Когда произойдет включение в электросеть, мотор станет вращаться. Электромоторы стиральных машин автоматов очень мощные, поэтому работать с самодельным устройством нужно предельно аккуратно. Желательно перед использованием конструкции зафиксировать двигатель на ровной подходящей поверхности.
Если вам нужно поменять направление вращения движка, необходимо сделать перемычку на другие провода, переставить проводки роторных щеток. Как это осуществить, представлено на схеме.
Если сделать все по инструкции, электродвигатель заработает и прослужит вам верой и правдой долгое время. Когда вращаться мотор так и не начинает, следует убедиться, что двигатель вообще исправен.
Двигатели стиральных машин Indesit: разновидности, проверка и ремонт
Со временем любая техника выходит из строя. Это касается и стиральной машинки. Спустя много лет эксплуатации может перестать запускаться барабан, тогда требуется провести качественную диагностику, чтобы определить причину неисправности.
Двигатель стиральной машины Indesit – главный компонент ее конструкции, без которого работа устройства будет невозможна. Производитель создает технику с разными моторами.
Отличаются они между собой по мощности и не только. Среди них можно выделить:
- асинхронный;
- коллекторный;
- бесколлекторный.
В старых моделях техники Indesit можно встретить асинхронный электродвигатель, который обладает простой конструкцией. Если его сравнивать с современными разработками, то такой мотор выполняет меньшее количество оборотов. Двигатель этого типа перестали использовать в новых моделях, потому что он не только большой и тяжелый, но и имеет маленький коэффициент полезного действия. Предпочтение производитель отдал коллекторному типу и бесколлекторному. Первый тип гораздо меньше асинхронного мотора. В конструкции имеется ременная передача. Из преимуществ высокая скорость работы, независимо от частоты, которую демонстрирует используемая электрическая сеть. В конструкции также присутствуют такие элементы:
Другое преимущество – возможность даже с минимальными знаниями произвести ремонт двигателя дома самостоятельно. Бесколлекторный вид отличается прямым приводом.
То есть у него отсутствует ременная передача. Здесь агрегат напрямую соединяется с барабаном стиральной машины. Это трехфазный агрегат, в нем стоит многополосный коллектор и ротор, в конструкции которого используется постоянный магнит.
Подключение двигателя старой стиральной машины
У старых стиральных машин двигатели асинхронного типа с двумя обмотками – пусковой и рабочей. У пусковой обмотки выше омическое сопротивление. Если найдены выходные провода от обеих обмоток, и обе обмотки целые, то двигатель можно подключать
Схема подключения мотора от стиральной машины
Имеется два варианта подключения двигателя – с конденсатором, рассчитанным на напряжение 450-600 В, ёмкостью от 4 до 8 мкФ и с кнопкой кратковременного включения.
Схема подключения двигателя старой машины ФОТО: zen.yandex.ru
Схема подключения двигателя старой машины с кратковременным контактом ФОТО: zen.yandex.ru
Как подключить двигатель
Для подключения двигателя, первым делом необходимо определить пары проводов от обеих обмоток.
После этого принять решение о схеме подключения – с конденсатором или с кнопкой. Собрать схему и выполнить пробное включение. Если двигатель крутится не в ту сторону, которая нужна владельцу, то следует поменять местами точки подключения пусковой обмотки.
Виды электрических двигателей
Двигатель электрический — это функционирующая от электричества машина, перемещающая различные элементы с помощью привода. Производят асинхронные и синхронные агрегаты.
Асинхронный
Чаще всего асинхронные электромоторы бывают трехфазными, но среди них у старых моделей стиральных машин иногда попадаются и двухфазные варианты. Асинхронные электродвигатели применяются в 90% бытовой техники, так как их конструкция надежная и недорогая по себестоимости. Основной принцип действия такого электрического двигателя состоит в совместном действии магнитного поля статора и потоков, которые генерируются этим полем в роторе. Вращение электродвигателя возникает при разности частот, возникающих в процессе вращения магнитных полей.
Асинхронные электродвигатели надежны и долговечны, их обслуживание заключается в регулярной смазке внутреннего подшипникового механизма. Однако такой электромотор имеет большой вес и громоздкие габариты, что не всегда является удобным во время его применения.
Коллекторный
Этот тип электродвигателей стал современной модификацией, которая пришла на замену большим асинхронным моделям с невысоким КПД. В отличие от них, коллекторный электромотор имеет возможность работать как от постоянного, так и от переменного напряжения электротока. Электрический двигатель состоит из неподвижного статора и подвижного ротора. Статор генерирует энергию, а ротор передает ее на вращаемый вал, который является его составной частью. У вала имеется коллектор, благодаря которому на обмотку ротора поступает электроэнергия.
Такой электрический двигатель способен выполнять вращение в любую нужную сторону, то есть вправо или влево, стоит лишь изменить у него полярность при подключении щеток на обмотке статора.
Для коллекторного типа электромотора характерна не только высокая скорость его вращений, но и возможность плавного изменения скоростного режима, что регулируется путем изменения напряжения. Коллекторный электромотор имеет компактные габариты, кроме того, для него характерен большой пусковой момент.
Этому электродвигателю требуется частая замена щеток и чистка коллектора, что производится в результате регулярных профилактических осмотров агрегата подобного типа. Щеточный узел считается самым слабым местом у таких электродвигателей. И хотя период работоспособности щеток составляет от 8 до 10 лет, все это время в процессе работы щетки стачиваются, из-за чего на всех остальных деталях электрического двигателя оседает мелкодисперсная угольная пыль.
Инверторный
На сегодняшний день самым современным типом электродвигателя, с компактными размерами и высоким уровнем коэффициента полезного действия при высокой мощности, является инверторный тип. В его составе, как и у других электромоторов, есть статор и ротор, но число соединений между ними минимально.
Так как внутри электродвигателя нет элементов, которые быстро изнашиваются в процессе работы, это позволяет агрегату работать без перебоев довольно длительное время, не создавая при этом шума и вибраций. Инверторные электродвигатели стоят в стиральных машинах дорогостоящих моделей, так как себестоимость такого электрического мотора значительно выше его аналогов.
Анализируя свойства всех 3-х типов электродвигателей, можно сделать выводы, что асинхронный вариант – наиболее прост по своей конструкции, но у него невысокий уровень КПД. Коллекторный тип электромотора хорош тем, что дает возможность регулировки оборотов вращения.
Отличия электродвигателей
Внешне моторы распознать сложно. Их главное отличие составляет правило работы. Разнятся они и по сфере применения: синхронные более сложные по конструкции, используются для приведения в действие такого оснащения, как насосы, компрессора и пр., т. е. работающего с постоянной быстротой.
У асинхронных при нарастании перегрузки снижается частота верчения.
Ими снабжается огромное количество приборов.
Как поменять вращение на однофазном двигателе
Перед выбором схемы подключения однофазного асинхронного двигателя важно определить, сделать ли реверс. Если для полноценной работы вам часто нужно будет менять направление вращения ротора, то целесообразно организовать реверсирование с использованием кнопочного поста
Если одностороннего вращения вам будет достаточно, то подойдет самая простая схема без возможности переключения. Но что делать, если после подсоединения по ней вы решили, что направление нужно все же поменять?
Постановка задачи
Предположим, что у уже подсоединенного с использованием пускозарядной емкости асинхронного однофазного двигателя изначально вращение вала направлено по часовой стрелке, как на картинке ниже.
Уточним важные моменты:
Ставим перед собой задачу – сделать реверс однофазного двигателя без вскрытия его корпуса так, чтобы ротор начал вращаться в другую сторону (в данном примере против движения стрелки часов).
Ее можно решить тремя способами. Рассмотрим их подробнее.
Вариант 1: переподключение рабочей намотки
Чтобы изменить направление вращения двигателя, можно только поменять местами начало и конец рабочей (постоянной включенной) обмотки, как это показано на рисунке. Можно подумать, что для этого придется вскрывать корпус, доставать намотку и переворачивать ее. Этого делать не нужно, потому что достаточно поработать с контактами снаружи:
В результате получаем схему, где точки С и D меняются между собой местами. Теперь ротор асинхронного двигателя будет вращаться в другую сторону.
Вариант 2: переподключение пусковой намотки
Второй способ организовать реверс асинхронного мотора 220 Вольт – поменять местами начало и конец пусковой обмотки. Делается это по аналогии с первым вариантом:
После описанных выше действий получаем схему, как на рисунке выше: точки А и В поменялись местами, значит ротор стал обращаться в противоположную сторону.
Вариант 3: смена пусковой обмотки на рабочую, и наоборот
Организовать реверс однофазного мотора 220В теми способами, что описаны выше, можно только при условии, что из корпуса выходят отводки от обеих обмоток со всеми началами и концами: А, В, С и D.
Но часто встречаются моторы, в которых производитель намеренно оставил снаружи только 3 контакта. Этим он обезопасил устройство от различных «самоделок». Но все же выход есть.
На рисунке выше изображена схема такого, «проблемного», мотора. У него выходят из корпуса только три провода. Они помечены коричневым, синим и фиолетовым цветами. Зеленая и красная линии, соответствующие концу В пусковой и началу С рабочей намотки, соединены между собой внутри. Доступ к ним без разборки двигателя мы получить не сможем. Поэтому изменить вращение ротора одним из первых двух вариантов не представляется возможным.
В этом случае поступают так:
Посмотрите на рисунок выше. Теперь, если подключить фазу к отводку D, то ротор вращается в одну сторону. Если же фазный провод перекинуть на ветку A, то можно изменить направление вращения в противоположную сторону. Реверс можно осуществлять, вручную разъединяя и соединяя провода. Облегчить работу поможет использование ключа.
Все эти величины влияют на сопротивление.
Оно у обмоток должно быть постоянным. Если вдруг длина или толщина проводов отличаются друг от друга, то после того, как вы организуете реверс, окажется, что сопротивление рабочей намотки станет таким же, как было раньше у пусковой, и наоборот. Это может стать и причиной того, что мотор не сможет запуститься.
Коллекторный двигатель
Если движок таки коллекторный, рекомендуется привести в порядок коллектор и прилегающие к нему поверхности, почистив их до подключения мотора от графитовой пыли. Также перед тем как запустить двигатель от стиральной машины, имеет смысл решить, надо ли сделать подсоединения, меняющие направление вращения вала. Если это потребуется, делается возможным переключение щеток. Для коллекторного двигателя от старой стиральной машины характерно то, что щетки, а соответственно и ротор соединены последовательно со статором.
Это характерно как для двигателя от стиральной машины-автомата, так и для большинства коллекторных движков сетевого включения. Коллекторные двигатели всех бытовых электроприборов устроены одинаково.
Для изменения направления вращения вала необходимо переключателем поменять местами клеммы щеток (т.е 1 и 2, как показывает схема подключения электродвигателя ниже).
Схема соединений в коллекторном движке
Скорость вращения и мощность двигателя стиральной машины с коллектором зависят от напряжения. Поэтому их легко можно регулировать диммером. Для этого клеммы 1 и 4 или 2 и 4, если клемма 2 в случае переключения займет место клеммы 1, подключают к диммеру и его регулятором подбирают необходимую скорость вращения вала. При непосредственном присоединении к сети обороты вала будут максимально большими. Коллекторный двигатель от стиральной машины-автомата управляется специальной схемой, во многом схожей с диммером.
Основное отличие в том, что в ней применен запуск циклов вращения от различных датчиков. В коллекторных движках более дорогих моделей стиральных машин может быть пара дополнительных проводов от тахогенератора. Поэтому перед тем как подключить двигатель от стиральной машины, их надо правильно определить.
Хотя это не сложно сделать по меньшему сечению этих проводов.
В некоторых устройствах применялся электромагнитный тормоз. Он может добавлять еще два провода. Эту конструктивную особенность также надо учитывать, выполняя подключение двигателя от стиральной машины.
Использовать эти провода при подключении коллекторного движка к электросети не придется. Поэтому, если не предвидится каких-либо самоделок со схемой управления движком, эти провода можно просто отрезать, чтобы они не вносили путаницы. Длительное подключение электродвигателя стиральной машины к сети 220 В вызывает его значительный нагрев. Для нормальной работы, как изоляции, так и подшипников необходимо ограничивать их нагревание путем принудительного охлаждения. Поэтому рекомендуется надеть на вал движка крыльчатку и только после этого включить в работу.
Некоторые модели коллекторного двигателя от стиральной машины могут содержать еще одну пару проводов. Такой нюанс характерен для устройств с одним мотором, как правило, барабанного типа.
Эти движки вращают барабан медленнее в процессе стирки и ускоренно при отжиме. Для этого они снабжаются двумя дополнительными выводами, которыми регулируется скорость вращения вала. Эти характеристики обычно отображает шильдик двигателя, пример которого показан далее на изображении. WASHING — это параметры режима стирки, а SPIN — режим отжима.
Двухрежимный коллекторный движок
По данным шильдика можно определить, на какое напряжение надо подключить мотор дополнительной обмоткой. Поскольку токи указаны одинаковые, а мощности при этом отличаются в 10 раз, очевидно, что на выводы движка, соответствующие режиму стирки, подается более низкое напряжение. Его примерная величина может быть получена путем деления указанной мощности (30 ватт) на указанную силу тока и поправочный коэффициент k. Его величину можно определить исходя из того, что другое значение мощности (300 ватт) получается, когда делается запуск движка при напряжении 220 В.
3*220*k = 300
k = 0,46
Величина k для режима WASHING может быть другой, но для начальной оценки величины напряжения такой вариант расчета вполне подходит.
Получаем
3*U*k = 30,
U = 22 В.
Реальную величину напряжения покажет экспериментальное подключение двигателя стиральной машины через трансформатор или ЛАТР. Если такой двойной режим будет нужен в какой-либо поделке, на основании показанных расчетов можно будет подобрать дополнительный низковольтный источник питания (обычно это трансформатор).
Синхронные двигатели
Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Первый случай возникает у разноименных магнитных полюсов, второй – одноименных. Речь идет о постоянных магнитах и присутствующем постоянно создаваемом ими магнитном поле. Кроме описанных, есть переменные магниты. Все помнят пример из учебника по физике: на рисунке изображен магнит в форме подковы. Между его полюсами помещена рамка, выполненная в форме подковы и имеющая полукольца. На горизонтально расположенную рамку, подавали ток.
Поскольку магнит отталкивает одноименные и притягивает разноименные полюса, вокруг этой рамки возникает электромагнитное поле, которое разворачивает ее вертикально.
Он также изготовлен из обмоток или из комплекта постоянных магнитов.
Частота вращения ротора электродвигателя описываемого типа такая же, как у тока, который поддат на клеммы обмотки, т.е. они работают синхронно, что и дало название электродвигателю.
Чтобы разобраться с принципом его работы, вспоминаем ту же картинку, что в примере предыдущем: рамка (но без полуколец) размещена между магнитными полюсами. Магнит выполнен в форме подковы, концы которой соединены.
Начинаем его медленно вращать вокруг рамки, следя за происходящим: до какого-то момента движения рамки не наблюдается. Затем, при определенном угле разворота магнита, она начинает вращаться за ним со скоростью меньшей, чем скорость последнего. Работают они асинхронно, поэтому моторы называются асинхронными.
Внешне двигатели различить трудно. Их главное различие составляет принцип работы.
Разнятся они и также по области использования: синхронные, более сложные по конструкции, применяются для приведения в действие такого оборудования как насосы, компрессора и пр., т.е. работающего с неизменной скоростью.
У асинхронных же, при нарастании нагрузки, уменьшается частота вращения. Ими оснащается огромное число устройств.
Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.
Предлагаем ознакомиться: Как избавить стиральную машину от запаха
Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.
К плюсам асинхронных агрегатов относят:
- незамысловатую конструкцию;
- простое обслуживание, предусматривающее замену изношенных подшипников и
- периодическое смазывание электродвигателя;
- бесшумную работу;
- относительную дешевизну.
- Недостатки, конечно, тоже есть:
- низкий КПД;
- большие размеры;
- небольшая мощность.
Такие моторы, как правило, устанавливают на модели недорогие.
Каждый из этих моторов рассчитан, как правило, на 2 сетевых напряжения: 220 В, 220 и 127 В и т.д.
Схем подключения для него существует две: подключить электродвигатель от стиральной машины можно «треугольником» (220В) и «звездой» (380 в). Переподключив обмотки, добиваются изменения номинала одного напряжения на другое.
Допускается работа двигателя также в однофазной сети, но не с полной отдачей. Для этого используют неполярные конденсаторы. С конденсаторами, установленными в сеть, максимальная мощность не превысит 70%.
Вторая жизнь двигателя старой стиральной машинки
Рабочий двигатель старой стиральной машинки коллекторного типа можно использовать, сконструировав разнообразные полезные приборы. Некоторые из них рассмотрим в этой статье.
Точильный станок
Точильный станок — прибор полезный в любом хозяйстве.
Его может сделать любой мужчина, если в распоряжении есть рабочий двигатель от стиральной машины автомат «Индезит», «Аристон» или любой другой.
При креплении точильного камня к двигателю может возникнуть проблема — отверстие на камне может отличаться от диаметра вала эл. мотора.
В этом случае понадобится дополнительная деталь, которая вытачивается специально. Такой переходник сможет сделать любой токарь. Для этого ему нужно знать диаметр вала.
В наличии должен быть не только переходник. Должны присутствовать специальный болт, гайка, шайба.
Резьбу на гайке необходимо нарезать в зависимости от того, в какую сторону будет вращаться двигатель.
Для вращения по часовой стрелке резьбу необходимо нарезать левостороннюю, против часовой стрелки — правостороннюю.
Если есть гайка с резьбой, но она не подходит по своему направлению, можно изменить направление вращения. Для этого необходимо поменять местами провода обмотки.
После подключения рабочей обмотки к сети 220, пусковую пару необходимо подключить к рабочей катушке.
Второй конец нужно кратковременно приложить к выводу обмотки. Движение коллекторного эл. мотора начнется в одну из сторон.
После смены мест выводов пусковой обмотки направление двигателя сменится на противоположное.
Вращение двигателя можно поменять, не используя конденсатор. В этом случае после того, как рабочая обмотка будет подключена к 220 В, камень резко прокрутить в необходимую сторону.
Двигатель запустится и станок будет работать.
Не стоит использовать эл. моторы, имеющие высокую мощность. Для точильного станка вполне достаточно двигателя, который выдерживает напряжение 150-200В.
Наждачный камень должен вращаться с частотой не более 3000 оборотов в минуту. Если частота вращения будет выше, есть риск того, что точильный камень разорвется.
Если использовать такой станок дома, то специалисты рекомендуют использовать мотор с частотой 1000 оборотов в минуту.
Самодельный точильный станок необходимо обеспечить дополнительными элементами, которые защитят работающего за ним человека от пыли, частиц камня.
В качестве кожуха может выступать кусок металла, имеющий толщину около 2 мм.
Вибростол
Применив мотор от стиральной машинки автомат «Аристон», «Ардо» или другой модели, можно сконструировать вибростол.
Он пригодится, если в планах есть устройство для создания плитки. Ею можно выложить двор в своем доме, садовые дорожки.
Вибростол — конструкция несложная. Он состоит из ровной плиты, которая скреплена подвижными соединениями с основанием. Движение коллекторного мотора приводит в движение плиту.
В результате из бетона в формах выходит воздух, качество плитки улучшается.
Положение коллекторного мотора должна определять схема. Если установить эл. мотор не в то место, то стол не сможет работать правильно, качественной плитки не получится.
Бетономешалка
Двигатель от старой машинки можно использовать для создания бетономешалки. Такое изделие не подойдет для промышленных объемов, но вот для нужд собственного двора вполне приемлемо.
Чтобы стиральную машину превратить в бетономешалку, понадобится не только двигатель, но и бак.
Лопасти соорудить просто. Достаточно взять стальную полосу, толщина которой около 5 мм, отрезать от нее необходимое количество, согнуть и две лопасти расположить так, чтобы они составляли прямой угол.
Когда лопасти готовы, их необходимо присоединить к баку через отверстие, где ранее был активатор.
Отверстие в баке, через которое сливалась вода, необходимо закрыть. Если все получилось сделать правильно, можно приступать к подключению двигателя.
В зависимости от того, какой объем бетона планируется замешивать, выбирается мощность двигателя. Если нужно будет замесить небольшое количество, то можно установить мотор однофазный.
Если объемы будут больше, то стоит установить эл. мотор от стиральной машинки более мощный.
Не стоит забывать и о ременной передаче, которая была в машинке. Ее рекомендуется заменить на редуктор. Он понизит обороты двигателя, в то же время обороты будут низкими.
Схема подключения мотора к сети
Современная стиральная машина
При подключении двигателя современного устройства для стирки к сети с напряжением 220В необходимо учесть его основные особенности:
- он работает без пусковой обмотки;
- для запуска мотору не нужен пусковой конденсатор.
Чтобы запустить двигатель, следует определенным образом подсоединить к сети идущие от него провод. Ниже представлены схемы подключения коллекторного и бесколлекторного электромоторов.
Прежде всего, определите «фронт работ», исключив контакты, которые идут от тахогенератора и не участвуют в подключении. Распознаются они посредством тестера, работающего в режиме омметра. Зафиксировав инструмент на одном из контактов, другим щупом отыщите парный ему вывод. Величина сопротивления проводов тахогенератора составляет порядка 70 Ом. Чтобы найти пары оставшимся контактам, прозвоните их аналогичным образом.
Теперь переходим к наиболее ответственному этапу работы.
Подключите провод 220В к одному из выходов обмотки. Второй ее выход требуется соединить с первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Включите мотор в сеть, чтобы проверить его работу*. Если вы не допустили ошибок, ротор начнет вращаться. Имейте в виду, что при подобном подключении он будет двигаться только в одну сторону. Если пробный пуск прошел без накладок, устройство готово к работе.
Чтобы изменить направление движения двигателя на противоположное, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки. Проверьте готовность мотора к работе описанным выше способом.
Наглядно процесс подключения вы можете увидеть в следующем видео.
Стиральная машина старой модели
С подключением двигателя в машинах старого образца дело обстоит сложнее.
Сначала определите две соответствующие друг другу пары выводов. Для этого используйте тестер (он же – мультиметр). Зафиксировав инструмент на одном из выводов обмотки, другим щупом отыщите вывод, парный ему. Оставшиеся контакты автоматически образуют вторую пару.
Затем следует определить, где расположена пусковая, а где – рабочая обмотка. Замерьте их сопротивление; более высокая сопротивляемость укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент, более низкая характерна для обмотки возбуждения (ОВ), создающей магнитное поле вращения.
Ниже представлены возможные схемы подключения трехфазного асинхронного двигателя, и подробное видеоруководство к ним.
ВНИМАНИЕ ЖЕЛАЮЩИМ ЗАРЕГИСТРИРОВАТЬСЯ НА ФОРУМЕ.
Проблема с активацией аккаунта? Напишите на ( ignel(гав)mail.ru, ICQ 50389649 ), указав свой ник и адрес, с которого регистрировались.Не забываем заглядывать в правила форума
Незнание правил не освобождает от ответственности! Не забываем заглядывать в Раздел ТБ . Знание правил может спасти жизнь. Есть вопросы по использованию форума? Ищите ответы в FAQ (ЧаВО) . Там много полезного.Ищете интересные материалы? Путеводитель по мастер-классам от наших форумчан
- Мастеровой »
- Инструмент, приспособления и мастерская »
- Самоделкины »
- Сам себе электрик (Модератор: SergZH) »
- Тема: Подключение двигателя от стиральной машины.
Подключение двигателя стиральной машинки, реверс, регулятор оборотов
В стиральных машинах чаще всего из строя выходит автоматика, на втором месте подшипники и резинотехнические изделия. Двигатель – самый надежный узел, его используются при изготовлении различных домашних станков.
Но для этого надо уметь изменять направление вращения и регулировать скорость.
Что требуется
- Тумблер с двумя группами контактов 220 В 15 А, приобрести его можно на Али Экспресс.
- Регулятор оборотов 400 Вт 220 В 50 Гц, также берите на Али Экспресс.
- Электродвигатель от автоматической стиральной машинки, подойдет почти любой марки.
- Отрезки проводов различного цвета, желательно синего (ноль) и коричневого (фаза).
- Потребуется изолента, для установки мощного радиатора купите новый и тюбик теплопроводящей пасты.
- Для проверки схемы соединения рекомендуется пользоваться обыкновенным тестером или хотя бы индикатором.
Подключение двигателя
Внимательно осмотрите клеммники снятого двигателя. На нем есть шесть выводов: два контакта идут к датчику оборотов (таходатчику) и по два контакта с обмоток ротора и статора.
Тахометр нам не нужен, его не трогаем, надо подключить только двигатель.
Все однофазные двигатели такого типа подключаются одинаково. Выход обмотки статора надо присоединить к входу обмотки ротора. Оставшиеся два конца присоединяются к нулю и фазе. Нет разницы, какая именно обмотка будет первой, а какая второй.
Определите выходы обмоток на разъеме. Пользоваться надо тестером, один контакт постоянно держите на клемме, а второй по очереди прикладывайте к остальным. Если прибор показал короткое замыкание, то две клеммы присоединены к одной обмотке.
В нашем случае к одной обмотке подключен нижний и второй сверху контакты, а ко второй клемма над нижним и третья сверху. Соответственно, нам надо перемычкой соединить второй и третий верхние контакты. Сделайте перемычку и выполните соединение. Для гарантии опять прозвоните, теперь у вас короткое должно показывать между двумя оставшимися клеммами.
К двум оставшимся присоедините напряжение 220 В, если все в норме – двигатель начнет вращаться.
Подключение реверса
Как выше упоминалось, для изменения направления вращения необходимо поменять местами подключения одной из обмоток между собой.
И двигатель начнется вращаться в другую сторону. Проверьте правильность соединения, поменяйте местами провода на клеммнике согласно описанной схеме, включите напряжение. Направление вращения двигателя должно измениться на противоположное.
Контакт, на который подавалась фаза, надо соединить со входом второй обмотки. Напряжение попадает на освободившуюся клемму, положение ноля не меняется. Изменение порядка подключения можно делать щелчками тумблера.
Переверните тумблер вверх ногами, на днище есть обозначения каждого выхода и схема их соединения в левом и правом положении переключателя.
Для облегчения понимания нарисуйте элементарную схему соединения: две обмотки и два контакта переключателя.
Средние контакты по очереди присоединяются/отсоединяются к двум боковым. Подключение элементарное.
Одну обмотку соедините с крайним нижним контактом и свяжите ее перемычкой с крайним верхним. Вторую обмотку подключите к средней клемме, пусть таким образом в нашем примере будет присоединена обмотка статора.
Теперь сталось подключить ротор. Один контакт тумблера должен подключаться к выходу обмотки ротора, а второй напрямую к нулевому проводу питания.
Если все понятно, то приступайте к соединению. Сделайте по диагоналям перемычки между крайними клеммами. Один средний вывод тумблера подключается к нулю, а второй ко второй обмотке.
Присоедините все провода и еще раз проверьте правильность схемы. Средние контакты: один к нулю питания, другой к обмотке статора. Второй конец этой обмотки подключается сразу к фазе питания (коричневый провод).
Контакты по диагоналям должны иметь перемычки, провода от них идут на вторую обмотку (ротора).
Перед включением обязательно проверьте тестером изменения короткого замыкания при переключении тумблера.
Тщательно заизолируйте контакты, проверьте функциональность двигателя. При переключении направление вращения должно меняться. Категорически запрещается менять направление движения до полной остановки ротора.
Регулятора оборотов, моя доработка
Если вы покупали недорогую китайскую продукцию, то надо обязательно сделать ревизию устройства. Достаньте из корпуса начинку и обратите внимание на симистор. В лучшем случае на нем очень маленький радиатор, не могущий эффективно отводить тепло. В худшем случае вообще ничего нет.
На новом радиаторе нарежьте резьбу М3, отрегулируйте его длину по размерам корпуса. Намажьте поверхность симистора термопастой и закрепите подготовленный радиатор. Соберите регулятор.
Подключите регулятора
Осмотрите устройство.
Сзади на корпусе есть планка с разъемами и штекер с клеммами. Каждый контакт подписан.
Найдите на входе ноль, фазу и землю (если у вас в доме есть заземление). К ним подключается питание, в нашем случае ноль и фаза (земли нет).
Теперь следует найти выход ноля и фазы с регулятора. На крышке должна быть подробная схема с указанием назначения каждого выходного провода и его цвета.
На купленном регуляторе желтый – земля, два синих – на датчик тахометра, красный – фаза. Белый и зеленый взаимозаменяемые, но для этого надо менять положение перемычки. В нашем случае задействован зеленый. Определяется соединение прозванием выводов тестером.
Подключите синие провода к таходатчику на клеммнике двигателя. На примере к средней клемме тумблера присоединен ноль (зеленый), а к свободному контакту обмотки фаза (коричневый). Желтые провода на клеммнике присоединены к тахометру. Подайте напряжение на регулятор скорости и проверьте работу двигателя на всех режимах и скоростях.
На корпусе устройства есть специальное отверстие для регулировки режимов вращения переменным резистором. С его помощью меняется шаг изменения оборотов, вращение ротора будет начинаться не рывком, а почти с нуля. Выставьте нужные режимы.
Заключение
Любые электромонтажные работы следует делать в строгом соответствии с ПУЭ. Если вы не можете расшифровать эти три буквы без помощи интернета, то не стоит рисковать своим здоровьем.
Смотрите видео
Электрическая схема Whirlpool Corporation Стиральные машины Сушилка для белья, Стиральная машина Вид сверху, угол, электроника, текст png
Информация PNG
- Размеры
- 575x731px
- Размер файла
- 94,06 КБ
- Тип MIME
- Изображение/png
06KB )Изменение размера онлайн png
ширина (пкс)
высота (пкс)
Лицензия
Некоммерческое использование, DMCA Свяжитесь с нами
- Схема подключения Комплекты домашней автоматизации Электрические провода и кабели Домашняя проводка, строительство, угол, здание, электрические провода Кабель png 1236×894 пикселя 370,55 КБ
- электрический ток, Принципиальная схема Печатная плата Электронная схема, технология, угол, текст, электрические провода Кабель png 1051x1500px 698,48 КБ
- Принципиальная электрическая схема Arduino Uno Принципиальная схема, fanuc, угол, электроника, текст png 1047x627px 83,56 КБ
- Электронная схема Электроника Печатная плата Тату Схема подключения, электрическая схема, угол, электроника, текст png 850x1038px 235,93 КБ
- Fiat Punto Схема подключения Fiat Panda, Fiat, угол, текст, электрические провода Кабель png 960x679px 294,27 КБ
- Черно-белый монохромный, черно-белые царапины, угол, чернила, белый png 1890x1418px 454,81 КБ
- Цепные линии, линии, креатив, белый и серый абстрактный, угол, текст, монохромный png 2489x2489px 312,8 КБ
- Электронная схема Печатная плата Электрическая сеть Принципиальная схема, Die Antwoord, угол, электроника, текст png 1000x853px 315,98 КБ
- Электронная схема Электрическая сеть Цифровая электроника, цифровая классификация, угол, электроника, текст png 1500x970px 280,84 КБ
- иллюстрация чертежа, план этажа план дома архитектурный план, план, угол, здание, треугольник png 650x650px 693,1 КБ
- синий и белый, технология печатных плат, научно-техническая линия, синий, угол, электроника png 1000x1000px 1,13 МБ
- Электронная схема Электроника Печатная плата Электрическая сеть, технология, угол, электрические провода Кабель, логотип png 598x980px 34,29 КБ
- иллюстрация электрической схемы, электрическая сеть печатная плата электронная схема электроника, дизайн электронной платы, угол, белый, текст png 1396x1445px 69,77 КБ
- Фарнсворт Хаус Архитектура План дома Вилла, дом, угол, план, инжиниринг png 1600x1283px 97,33 КБ
- колючая проволока иллюстрация, колючая проволока электрические провода и кабели колючая лента, колючая проволока, угол, наружная структура, электрические провода кабель png 3000x3000px 1,76 МБ
- Индуктор Электронный символ Электромагнитная катушка Электрическая сеть, катушка, угол, электроника, текст png 960x480px 21,42 КБ
- План этажа Технический чертеж Земельный участок, дизайн, угол, белый, текст png 650x1000px 233,5 КБ
- Символ прачечной Стиральные машины Одежда, другие, угол, текст, прямоугольник png 1024x512px 22,34 КБ
- Стиральные машины Сушилка для белья Whirlpool Corporation Бытовая техника Прачечная, техника для стиральных машин, электроника, сушилка для белья, посудомоечная машина png 600x700px 516,27 КБ
- ИТ-инфраструктура Компьютерная сеть Структурированная кабельная система Информационные технологии, облачные вычисления, угол, облачные вычисления, инжиниринг png 1000×893 пикселя 168,1 КБ
- Бытовая техника Стиральные машины Крупная бытовая техника Сушилка для белья Mr Fix it Бытовая техника, стиральная машина, электроника, посудомоечная машина, вымышленный персонаж png 2014x1740px 619,66 КБ
- Чертеж План этажа, дизайн, угол, белый, мебель png 1298x901px 169,52 КБ
- План этажа План дома, таблица размеров плоской спальни, угол, белый, здание png 3000x2000px 106,18 КБ
- Honda Motor Company Схема подключения Электрические провода и кабели Серия Honda Wave, мотоцикл, угол, электрические провода Кабель, план png 4417x3013px 329,21 КБ
- предметы серого цвета, значок мебели для дивана, значок мебели в виде сверху, угол, текст, прямоугольник png 1500x1500px 123,14 КБ
- План этажа План дома Сарай, план планировки, угол, здание, план png 972x735px 155,45 КБ
- Трансформатор Электронный символ Магнитопровод Индуктор Схема подключения, другие, угол, электроника, белый png 1024x1024px 25,52 КБ
- Современная архитектура Архитектурный чертеж Эскиз, дизайн, угол, здание, план png 1000x763px 270,34 КБ
- Схема подключения Honda Wave серии Электрические провода и кабели Honda Wave 110i, Honda 70, угол, электрические провода Кабель, план png 4417×3009пикс. 300,3 КБ
- Электронный символ Вилки и розетки переменного тока Схема заземления Схема цепи, символ, угол, электрические провода Кабель, схема png 750x600px 9,6 КБ
- Схема Рисунок Баскетбольная площадка FIBA, баскетбольная площадка, угол, текст, план png 1280x938px 93,67 КБ
- Электронная схема Электрическая сеть Электричество Электрический ток, схема, угол, электрические провода Кабель, схема png 880x880px 35,65 КБ
- Диаграмма Венна Схема Схема подключения Круг, принципиальная схема, шаблон, угол, белый png 800x483px 19,35 КБ
- План этажа Инженерный Технический чертеж, дизайн, угол, план, инжиниринг png 1437x976px 138,18 КБ
- Земля Электронный символ Электронная схема Принципиальная схема Электрическая сеть, символ, угол, прямоугольник, электрические провода Кабель png 1920x2918px 13,39 КБ
- Чертеж Gear машиностроение, др., угол, другие, инжиниринг png 1000x750px 118,86 КБ
- Стиральная машина Прачечная Глажка, Стирайте одежду в стиральной машине, электроника, текст, ванная комната png 2097x2592px 110,23 КБ
- План этажа Архитектура Ванная комната, план ванной комнаты, угол, текст, ванная комната png 2679x2294px 623,52 КБ
org/ImageObject»> иллюстрация линии черного провода, электронная схема рабочего стола, схема, угол, текст, прямоугольник png
599x582px
69,18 КБ
org/ImageObject»> черно-серый план этажа, Архитектурный чертеж Архитектурный план Дизайн интерьера Услуги, планировка секций, угол, здание, инжиниринг png
988x818px
152,11 КБ
org/ImageObject»> Архитектурный план Эскиз здания, дизайн, угол, здание, комната png
870x576px
162,38 КБ
org/ImageObject»> Электронный символ Электронный компонент Электронная схема Принципиальная схема, электронная, угол, белый, электроника png
1280x896px
90,77 КБ
org/ImageObject»> Схема заземления Электрические провода и кабели Электронный символ Электронная схема, Заземление, угол, прямоугольник, электрические провода Кабель png
1200x1824px
5,9 КБ
org/ImageObject»> Волна, кабель электрических проводов, серия Honda Wave, схема, схема, Acura, принципиальная схема, мотоцикл, кабель электрических проводов, серия Honda Wave, схема png
4417x3009px
485,36 КБ
org/ImageObject»>
Стиральные машины Прачечная символ Компьютерные иконки, прачечная мультфильм, угол, текст, сушилка для белья png
512x512px
21,97 КБ
org/ImageObject»> Центральный кран Трансформатор Электронный символ Электроника Схема подключения, символ, угол, белый, электроника png
600x600px
14,48 КБ
org/ImageObject»> Отбеливатель Прачечная символ Этикетка Ручная стирка, прачечная, угол, белый, текст png
1200x900px
28,48 КБ
