Подключение посудомоечной машины. Установка посудомоечной машины.
- Бытовая техника
Посудомоечная машина давно стала не роскошью, а необходимостью. Наша статья расскажет о том, как подключить посудомоечную машину самостоятельно.
Инструменты и материалы для самостоятельного подключения посудомоечной машины
- Запорные краны (прямые или T-образные)
- Разводной ключ
- Проволочная мочалка
Самостоятельное подключение посудомоечной машины
Как подключить посудомоечную машину самостоятельно? Нужно установить её на ровную твердую поверхность недалеко от отводной трубы, подключить к электросети и обеспечить подачу воды.
Технология самостоятельного подключения посудомоечной машины
- Сливные шланги подключаются к отводной трубе или к стояку мойки. Подключение производится с помощью тройников, врезаемых выше сифона. Это предотвращает засасывание грязной воды обратно в машину. Бывают сифоны со штуцерами для сливных шлангов.
Установка такого сифона избавит от необходимости врезать тройники. За сливным шлангом желательно установить обратный клапан или изогнуть и закрепить сам шланг таким образом, чтобы отработанная вода не переливалась в машину. - Если шланги подачи воды не достают до водопроводных труб, то в трубы нужно врезать тройники и сделать ответвления с запорными кранами, к которым уже подсоединяются шланги. Если машина расположена недалеко от водопроводных труб, то запорные краны можно устанавливать непосредственно на тройник. Также можно воспользоваться самоврезающимися фитингами с кранами. В таком случае при монтаже можно даже не перекрывать воду.
- Убедитесь, что размер крана фитинга соответствует размеру гайки на шланге подачи воды. Помните, что синий шланг нужно подключить к трубе с холодной водой, а красный (если таковой имеется) — с горячей.
- Для обеспечения плотного контакта фитинга и трубы, трубу нужно тщательно зачистить проволочной мочалкой, предварительно удалив краску (если трубы окрашены).
- Убедитесь, что прокладка на фитинге расположена правильно. Фитинг состоит из двух частей. Заднюю его часть поместите за, а переднюю перед трубой. Добейтесь соосности отверстий для винтов. Задняя часть фитинга также может крепиться к стене.
- Стяните обе части фитинга с помощью винтов.
- Убедитесь, что кран закрыт и ввинтите его в фитинг. При этом вы почувствуете, как кран врезается в основную трубу. Ввинтите кран до конца, так, чтобы его выход был ориентирован в нужную сторону.
- С помощью гаечного или разводного ключа отвинтите контргайку со стопорным кольцом. Так кран надежно зафиксируется.
- Затяните колпачковую гайку шланга на штуцере крана.
Схема подключения посудомоечной машины
Как подключить посудомоечную машину самостоятельно? На схеме приведен пример подключения посудомоечной машины, питаемой только холодной водой. Запорные краны позволяют подключать и отключать машину, не перекрывая воду в системе. Сливной шланг подключен к стояку со специальным штуцером.
Посудомоечная машина подключается к стандартным розеткам. В кухне они обычно находятся выше рабочей поверхности, поэтому целесообразно сделать отвод жил от основной розетки и подключить к дополнительной, расположенной в удобном месте.
посудомоечная машинамонтажодключение
Как подключить посудомоечную машину: схемы и рекомендации
Посудомоечная машина из разряда роскоши давно уже перешла в категорию необходимых кухонных помощников. Моделей подобных устройств существует довольно много. Есть стационарные посудомойки, есть и портативные в настольном варианте. Можно выбрать машину на любой вкус.
Посудомоечную машину можно подключить и без помощи специалистов, обладая лишь инструкцией и необходимыми инструментами и материалами.
Подключение подобного оборудования лучше всего доверить опытному специалисту, но сделать это можно довольно просто и своими руками.
Итак, как подключить посудомойку самостоятельно?Проще всего производится подключение настольного портативного варианта машины. Для этого достаточно лишь присоединить входной шланг машины к водопроводному крану и направить дренажный (сливной) шланг в канализацию или просто в раковину. После окончания работы машину можно убрать на место ее хранения, если в помещении кухни недостаточно места. Сложнее обстоит дело с подключением стационарного приспособления. Обычно такое устройство вставляют в кухонный гарнитур, все соединения шлангов и труб делают под раковиной. Общая схема подключения представлена на рисунке 1.
Инструменты и оборудование для подключения
Рисунок 1. Схема подключения посудомоечной машины.
Чтобы подключить посудомойку стационарного типа, нужно потратить несколько часов свободного времени. Из оборудования нужно приготовить:
- Шаровой кран.
- Специальный сифон.
- Хомутики.
- Электрическую розетку, оборудованную заземлением.
- Кусачки.
- Электрическую дрель.
- Разводной ключ.
- Острый нож.
- Отвертки.
- Уровень строительный.
- Соединительные резиновые или пластиковые шланги. Обычно они входят в комплект поставки машины.
Вернуться к оглавлению
Подключение машины
Как правильно подключить посудомойку?
Чтобы машина у вас работала долго и безотказно, перед ее установкой и дальнейшим подключением к коммуникациям нужно ознакомиться с инструкцией, в которой должны быть размещены все необходимые установочные схемы и рекомендации.
Внимательно осмотреть машину и сверить ее комплектность с перечнем в описании.
Рисунок 2. Подключение проводов к электросети: черный к черному («фаза»), белый к белому («ноль») и зеленый к зеленому («земля»).
Выбрать для псудомойки место, где она будет защищена от повреждений и займет устойчивое положение. Лучше, если она будет установлена недалеко от места подключения к водопроводу и к канализации.
Машина должна быть обязательно выставлена по уровню. Перед установкой с нее необходимо снять все крепежные детали, используемые при транспортировке изделия.
Подготовить места для подключения агрегата к линии холодного водоснабжения, к канализационной системе, к сети электрического питания.
В систему подвода холодной воды желательно включить фильтры для удаления крупных частиц, загрязняющих воду. Подводящие воду трубы и шланги желательно оснастить дополнительными запорными кранами. Они могут очень пригодиться для отключения воды в случае аварии в виде протечки машины. Водоподводящие трубы лучше выбирать медные. Этот материал более надежен и долговечен. Врезка в действующий водопровод при наличии пластиковых и металлопластиковых труб сегодня не представляет сложностей. Достаточно установить тройник поближе к посудомойке и просто подключить к нему шланг из комплекта.
Для удаления из посудомойки отработанной воды ее нужно подключить к канализационной системе (рисунок 3). Делают это чаще всего с использованием тройника, который устанавливают под раковиной.
Труба при этом должна располагаться под значительным наклоном, чтобы грязная вода стекала самотеком и не могла вернуться обратно в моечную камеру посудомоечной машины. Для этой цели можно использовать специальный сифон, который оборудован клапаном, не дающим грязной воде проникать из канализационной системы обратно в посудомойку. Шланг, который отходит от машины, обычно закрепляют скобами на стене или на задних стенках предметов мебели. Располагаться он должен немного выше места входа в канализационную систему.
Рисунок 3. Схема подключения слива к канализационной трубе и сифону раковины.
В подключении посудомоечной машины к системе электропитания нет ничего особо сложного (рисунок 2). В связи с тем что в любой машине используются довольно мощный мотор и электрические нагреватели, поэтому для подключения рекомендуется использовать токоведущий медный кабель надлежащего качества с неповрежденной изоляцией. Посудомоечная машина должна подключаться к отдельной розетке без всяких тройников, дополнительных вилок, удлинителей и других подобных устройств.
Лучший вариант — подключение непосредственно к электрическому щиту через автоматические выключатели-предохранители на 16 А.
После всех установочных работ нужно запустить технику, чтобы проверить ее работоспособность. Включается режим мойки, добавляется моющее средство, но никакая посуда не загружается. Во время тестового запуска проверяется скорость заполнения машины холодной водой из системы, степень и скорость ее нагрева, режим слива и сушки. Если обнаруживаются протечки, их нужно устранить. Если все работает в штатном режиме, то остается задвинуть оборудование на его постоянное место.
Вернуться к оглавлению
Полезные советы из практики

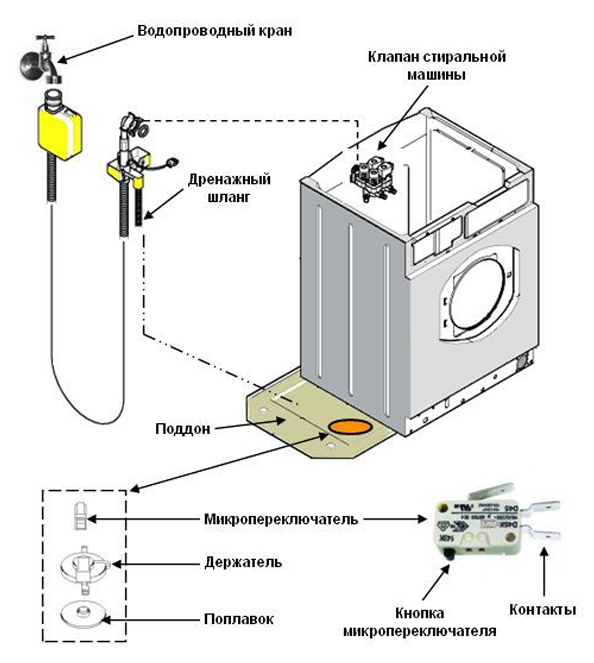

Часть посудомоечных импортных машин укомплектована специальным электромагнитным клапаном. Он свободно пропускает воду, идущую от сети водопровода в моечную камеру и к нагревательным элементам. Внутри клапана бывает встроен фильтр очистки воды. Этот клапан дает возможность посудомойке работать практически в режиме полуавтомата.
Без него воду приходится открывать и закрывать вручную.
Схема установки фасада на дверцу посудомоечной машинки.
В некоторых случаях на световом индикаторе может загореться сегмент с предупреждением о необходимости проверки подачи воды. Такое может произойти, когда закрыт кран на вводе в машину, отключена вода в водопроводе, пережат гибкий шланг для подачи воды; засорен фильтр, установленный внутри электромагнитного клапана. Для устранения последней причины нужно отключить посудомойку от сети питания, перекрыть кран подачи холодной воды, отсоединить электромагнитный клапан, вынуть из его корпуса фильтр, полностью промыть и прочистить его. Сборка системы производится в обратном порядке.
Нельзя ни в коем случае погружать в воду пластмассовый корпус электромагнитного клапана и перерезать его шланг.
Входные и сливные трубы и шланги следует располагать подальше от нагревательных приборов и труб системы отопления.
В дачных условиях в холодное время года нужно внимательно следить за тем, чтобы в подающих и в сливных шлангах не оставалась вода.
Она просто может замерзнуть и разрушить шланги и трубы.
Не рекомендуется заземлять посудомоечную машину, используя для этого трубы отопления, газоснабжения и водопровода.
В некоторых моделях посудомоечных машин предусмотрена возможность их подключения к источнику горячего водоснабжения. В условиях России не рекомендуется этого делать, так как горячая вода в наших системах содержит в своем составе специальные добавки, защищающие металлические трубы от возникновения в них ржавчины. Эти вещества могут сказаться крайне отрицательно на всей работе посудомойки.
https://kuhnyamoya.ru/youtu.be/U99aAeNEhNQ
Электрическая схема посудомоечной машины, схема и цикл не продвигаются вперед
6-1 ЦИФРОВЫЕ или ТВЕРДОТЕЛЬНЫЕ УСТРОЙСТВА УПРАВЛЕНИЯ
В настоящее время посудомоечные машины делаются максимально эффективными, что в немалой степени связано с государственными требованиями по энергоэффективности. Нагрев воды может потреблять много энергии, поэтому проектировщики минимизируют расход воды и работу нагревателя.
Хитрость заключается в достижении баланса; то есть держать в ванне достаточно горячей чистой воды для мытья посуды, сводя к минимуму потребление энергии и воды.
6-2 ЭЛЕКТРИЧЕСКАЯ СХЕМА
Иногда вам нужно прочитать электрическую схему, чтобы убедиться, что вы ничего не забыли проверить. Иногда вам просто нужно выяснить, какого цвета провод искать, чтобы проверить компонент. Это ОСОБЕННО важно при диагностике неисправного таймера.
Обычно электрическая схема либо наклеена на внутреннюю сторону дверной панели, либо находится в пластиковом пакете внутри самой двери. В любом случае, вы должны снять дверную панель, чтобы добраться до нее, как описано в разделе 5-2.
Если вы уже умеете читать электрические схемы, вы можете пропустить этот раздел.
Каждый компонент должен быть четко обозначен на схеме. Посмотрите на рисунок 6-А. Символы, используемые для представления каждого компонента, довольно универсальны.
Цвета проводов сокращены и показаны рядом с каждым проводом.
Например, Y означает желтый провод, V означает фиолетовый, R означает красный, LBU означает голубой. Черный обычно обозначается аббревиатурой BK, синий обычно BU. GR или GN — зеленые, GY — серые. Цвет провода с тире или косой чертой означает — с — полосой. Например, BU-W означает синий с белой полосой, T/R означает коричневый с красной полосой.
Рисунок 6-A: Типовая схема подключения
Несколько замечаний по чтению схемы подключения:
Обратите внимание, что в некоторых частях схемы линии толще, чем в других частях. Проводка и переключатели, показанные жирными линиями, находятся внутри таймера.
Маленькие белые кружки на диаграмме — это клеммы. Это места, где вы можете отсоединить провод от компонента для целей тестирования. Маленькие черные кружки обозначают места, где один провод соединяется с другим. Если два провода пересекаются на схеме без черной точки в месте их пересечения, они не соединены.
Если вы видите пунктирные или заштрихованные линии вокруг группы проводов, это переключатель в сборе; например, узел кнопочного селекторного переключателя или реле.
Это может быть и таймер, но что бы это ни было, оно должно быть четко обозначено на схеме. Любая проводка, заключенная в заштрихованную или пунктирную рамку, является внутренней частью узла переключателя и должна быть проверена, как описано в разделе 6-3 (a) или (b).
Переключатели могут быть пронумерованы или обозначены буквами. Обычно клеммы на внешней стороне таймера проштампованы или напечатаны цветом провода, который должен к нему подключаться.
Чтобы проверить выключатель с определенной маркировкой, пометьте и отсоедините все провода. Подключите омметр к двум клеммам переключателя, который вы хотите проверить. Например, на рис. 6-B, если вы хотите проверить дверной выключатель, отключите питание машины, отсоедините от нее черный и коричневый провода и подсоедините по одному испытательному проводу к каждой клемме. Затем щелкайте переключателем вперед и назад. Он должен закрываться и открываться. Если это так, вы знаете, что контакт внутри переключателя в порядке.
Рисунок 6-B: Трассировка цепи
Помните, что для того, чтобы что-то было под напряжением, оно должно образовать полную электрическую цепь.
Вы должны быть в состоянии проследить путь, по которому пойдет электричество, ОТ розетки обратно ДО розетки. Сюда входит не только тот компонент, который вы подозреваете, но и все ведущие к нему переключатели, а иногда и другие компоненты.
На Рисунке 6-B, где показана типичная электрическая посудомоечная машина, L1, L2 — главные провода питания; они идут прямо к розетке. Между L1 и L2 вы увидите 110 вольт.
Допустим, вам нужно проверить, почему не работает дозатор моющих средств.
Следуя схеме, затененной серым цветом на рис. 6-B, обратите внимание, что электричество «течет» от L1 к L2.
От L1 электричество поступает к дверному выключателю. Затем питание проходит по желтовато-коричневому проводу к таймеру. Затем он проходит через переключатель № 15, затем № 11. Эти переключатели расположены внутри таймера (вы это знаете, потому что они нарисованы толстыми линиями). Они должны быть замкнуты.
Затем электричество проходит по оранжево-черному проводу (O-BK) к биметаллическому дозатору моющих средств.
Биметалл представляет собой своего рода резистор (об этом говорят зигзагообразные линии).
Затем электричество по бело-красному проводу поступает к нагревателю . Таким образом, если нагреватель сгорел, дозатор моющего средства не будет работать. Хммм…….. интересно, да?
Затем электричество возвращается к розетке L2 по белому проводу.
ПРОВЕРКА ЦЕПИ
Чтобы проверить цепь на наличие разрыва, просто изолируйте каждую часть системы (отсоедините провода от клемм) и проверьте целостность цепи. Например, чтобы проверить биметаллический элемент в нашем примере, отсоедините провода от каждого конца и проверьте целостность цепи на клеммах, как описано в разделе 6-3(f).
Переключатели 15 и 11 показаны жирными линиями, поэтому они находятся внутри таймера. На данный момент давайте проигнорируем их. (Таймер — это последнее, что вы должны проверять; см. раздел 6-3(b).
Поскольку наиболее вероятной причиной этого симптома является сгоревший биметаллический элемент, сначала проверьте целостность биметаллического элемента.
Если у вас хорошая непрерывность, что-то еще в цепи должно быть неисправно. Обогреватель, например. Протестируйте так же.
Если НИ ОДИН из других компонентов не кажется неисправным, проверьте таймер, как описано в разделе 6-3(b).
Чтобы проверить наличие обрыва провода, необходимо отсоединить каждый конец провода от компонента и проверить целостность провода. Возможно, вам придется использовать перемычки, чтобы удлинить или даже обойти провод; например, если один конец провода находится в консоли управления, а другой — под машиной. Если непрерывности нет, значит в проводе обрыв! Затем вам предстоит выяснить, где именно находится этот разрыв — волшебного пути не существует. Если у вас оборван провод, проверьте его длину на предмет защемления или перетирания. Если есть место, где провода шевелятся, сначала проверьте там. Даже если изоляция в порядке, провод может быть поврежден внутри.
Иногда можно исключить возможности, просто изучив электрическую схему в течение нескольких минут.
Например, предположим, что ваш таймер не продвигается вперед ни в одном цикле. Следуя серой линии на рисунке 6-C, таймер питается по трем различным схемам. Иногда он получает питание через переключатель таймера 22, иногда он получает питание от переключателя «D» внутри кнопочного селекторного переключателя, а также может получать питание от термостата. Маловероятно, что все три переключателя неисправны, так что, скорее всего, сам двигатель таймера вышел из строя.
Рисунок 6-C: Цепь двигателя таймера
6-3 ПРОВЕРКА КОМПОНЕНТОВ
Большинство компонентов проверяется просто путем отключения питания и помещения на них измерителя сопротивления. Однако некоторые из них необходимо проверить с помощью вольтметра, когда они находятся под напряжением. Иногда, если компонент достаточно недорогой, проще просто заменить его и посмотреть, решит ли это проблему.
6-3(a) ПЕРЕКЛЮЧАТЕЛИ И СОЛЕНОИДЫ
Проверка переключателей и соленоидов довольно проста. Отсоедините все провода от компонента и проверьте его сопротивление, как описано в разделе 2-5(b).
Переключатели должны иметь хорошую непрерывность в замкнутом состоянии и отсутствие непрерывности в разомкнутом состоянии.
Соленоиды должны оказывать НЕКОТОРОЕ сопротивление, но непрерывность должна быть хорошей. Если соленоид не показывает непрерывности, где-то в катушке есть обрыв провода. Если он вообще не показывает сопротивления, он закорочен.
ТЕРМОСТАТЫ
Термостат — это просто переключатель, который размыкается и закрывается в соответствии с изменениями температуры, которые он ощущает. Их может быть трудно проверить. Однако большинство из них обычно недорогие. Так что, если вы думаете, что у вас плохой, просто замените его.
БЛОКИ ПЕРЕКЛЮЧАТЕЛЕЙ
Блок переключателей, расположенный на панели управления, представляет собой группу переключателей, отлитых в одном корпусе. В вашей посудомоечной машине будет использоваться блок переключателей, который позволит вам выбирать, например, между «обычной мойкой» и «кастрюлями и сковородками» или опциями «нагрев воды» или «сушка на воздухе».
Когда вы выбираете параметр, например, «обычная стирка», вы отменяете выбор других параметров, например, «кастрюль и сковородок». Это основная функция блока переключателей.
Проверка блоков переключателей очень похожа на проверку таймеров. Вы должны посмотреть на схему подключения, чтобы увидеть, какая из клемм будет подключена, когда внутренние переключатели замкнуты.
Однако имейте в виду, что вы также должны знать, какой из внутренних переключателей замыкается при нажатии внешней кнопки. При нажатии одной кнопки на блоке переключателей несколько переключателей внутри могут замкнуться одновременно. Чтобы проверить блок переключателей, в дополнение к электрической схеме у вас должна быть таблица, которая дает вам эту информацию. Обычно это прилагается к электрической схеме или к диаграмме последовательности таймера.
Рисунок 6-D: Типовой блок селекторных переключателей
Используя схему и график на рисунке 6-D, предположим, что мы хотим проверить переключатель «А».
Мы видим, что при нажатой кнопке №1 замыкаются только переключатели «А» и «D» внутри блока переключателей. При нажатой кнопке № 5 выключатели «В» и «D» замкнуты, а «А» разомкнуты. К выключателю «А» подключаются два провода: BR-O (коричневый провод с оранжевой полосой) и BR (коричневый). Отсоедините эти два провода и подключите измеритель сопротивления к этим двум клеммам. Затем нажмите поочередно кнопки 1 и 5, чтобы увидеть, открывается и закрывается ли переключатель.
Аналогично проверьте другие переключатели. Выясните, когда они замкнуты, когда они разомкнуты, и проверьте сопротивление во время работы переключателя.
Если блок переключателей неисправен, замените его.
6-3(b) ТАЙМЕРЫ
Таймер — это мозг посудомоечной машины. Он контролирует все в цикле. В дополнение к указанию двигателю, когда работать, он также может активировать контур нагрева или контуры управления нагреванием, наполнительный клапан, дозаторы моющих средств, направление вращения двигателя или соленоид сливного клапана и т.
д.
Большинство таймеров представляют собой не что иное, как двигатель, приводящий в движение набор кулачков, открывающих и закрывающих выключатели. Тем не менее, это одна из самых дорогих частей вашей посудомоечной машины, поэтому не спешите диагностировать проблему именно в ней.
Обычно ПЕРВОЕ, на что смотрит неспециалист, это таймер; это должно быть ПОСЛЕДНИМ. И не забывайте, что таймеры — это электрические детали, которые, как правило, не подлежат возврату. Если вы купите один, и окажется, что проблема не в нем, вы просто зря потратили деньги.
Твердотельные таймеры сложно и дорого диагностировать. Если вы подозреваете, что проблема с таймером в твердотельной системе, вы можете попробовать заменить его, но помните, что это дорого и обычно не подлежит возврату (так как это электрическая часть). стоимость ее замены, но по моему опыту вы обычно заканчиваете тем, что просто заменяете всю посудомоечную машину или вызываете техника. Если вы позвоните техническому специалисту, убедитесь, что вы заранее спросили, работает ли он с твердотельными элементами управления.
ДИАГНОСТИКА ТАЙМЕРА
Если двигатель привода таймера не работает только в определенных циклах, возможно, неисправен переключатель или термостат, который его питает. См. пример в разделе 6-1 и на рисунке 6-C.
Если таймер не работает во всех циклах, это довольно очевидно. Замените таймер или двигатель привода таймера или отремонтируйте его, как описано ниже.
Таймеры трудно диагностировать. Самый простой способ — перебрать все остальное в системе, которое работает со сбоями. Если ни один из других компонентов не является плохим, то это может быть таймер.
Помните, что таймер — это просто набор переключателей. Выключатели включаются и выключаются кулачком, который приводится в действие мотором таймера. Провода таймера имеют цветовую или цифровую маркировку.
Допустим, у вас возникла проблема с дозатором моющих средств. Следуя заштрихованной схеме на рис. 6-Е, вы проверяете дверной выключатель, дозатор моющего средства и нагреватель.
Все тесты в норме. Итак, вы думаете, что проследили проблему до вашего таймера.
Рисунок 6-E: Проверка переключателей таймера
Сначала отключите питание машины или отсоедините ее от сети. Глядя на вашу схему подключения, вы видите, что цепь идет через коричневый провод, входящий в таймер, и провод О-БК, выходящий из него. Также имеется клемма W-V, которую можно использовать для проверки переключателей по отдельности. Удалите эти провода от таймера. Прикоснитесь измерительными проводами измерителя сопротивления к клеммам T и W-V.
Убедитесь, что таймер находится в положении «включено», и медленно проверните таймер до конца полного цикла.
Вы должны увидеть, как непрерывность замыкается и разрывается хотя бы один раз в цикле; обычно несколько раз. Если этого не происходит, внутренние контакты плохие; заменить таймер. Повторите процесс с измерительными проводами между клеммами W-V и O-BK.
Вы можете сойти с ума, пытаясь выяснить, когда именно в течение цикла переключатель должен открываться и закрываться.
Оставьте это инженерам-проектировщикам. Просто убедитесь, что переключатель действительно открывается и закрывается в какой-то момент цикла.
Обычно таймеры не могут быть перестроены новичками. Проконсультируйтесь с вашим дилером запчастей; если его можно восстановить, он сделает это за вас. Если это обычный, ваш продавец запчастей может даже иметь на складе восстановленный.
В большинстве случаев, если ваш таймер срабатывает, вам необходимо его заменить. Для замены пометьте провода или запишите цветовые коды, написанные на таймере. Если вам нужно, вы можете нарисовать расположение клемм и цвета проводов. Если возможно, меняйте провода таймера один за другим — так будет проще. Если есть какие-либо особые изменения проводки, они будут объяснены в инструкциях, прилагаемых к новому таймеру.
6-3(c) ПРИВОДНЫЕ ДВИГАТЕЛИ И ПУСКОВОЕ РЕЛЕ
Двигатель, который пытается запуститься, но не может по какой-либо причине, потребляет чертовски много электроэнергии. Если подумать, по сути, двигатель настолько перегружен, насколько это возможно.
На самом деле настолько сильно, что если оставить его под напряжением без вращения вала, он начнет жечь провода. Чтобы предотвратить это, на двигатели устанавливается выключатель перегрузки, который отключает их питание, если они не запускаются в течение определенного периода времени.
Если двигатель пытается запуститься, но не может, вы услышите определенные звуки. Сначала будет щелчок, за которым сразу последует жужжащий звук. Затем, примерно через 5-20 секунд жужжания, еще один щелчок, и жужжание прекратится. Звуки будут повторяться каждую минуту или две. Это двигатель включается и выключается при перегрузке. В некоторых крайних случаях вы можете даже почувствовать запах гари.
Если вы слышите, как это делает двигатель, но он не запускается, отключите питание и разберите или снимите насос, как описано в Главе 5. Проверьте, нет ли чего-либо, что может блокировать насос. Если это так, удалите его, и вы, вероятно, снова в деле.
Убедитесь, что вал насоса легко вращается вручную.
Если он кажется липким или песчаным, подшипники, вероятно, неисправны.
Попробуйте проверить сопротивление обмоток двигателя. В большинстве машин используется белый провод двигателя. По одному проверяйте сопротивление между белилами и двумя или тремя другими проводами, как описано в разделе 2-5(b). Должно быть сопротивление или . Отсутствие сопротивления или отсутствие непрерывности указывает на неисправность двигателя. Также прикоснитесь к измерительным проводам между каждым проводом двигателя и корпусом двигателя или рамой. За исключением зеленого провода, не должно быть непрерывности. если там это непрерывность, замените двигатель. Цепь между зеленым проводом двигателя и корпусом двигателя в порядке; зеленый провод — это заземляющий провод.
Если вы не знаете, как проверить двигатель, обратитесь к продавцу запчастей или в магазин электродвигателей. Пусть они протестируют мотор.
Если он даже не заводится без нагрузки, двигатель неисправен.
Если у вас есть амперметр, заглохший двигатель будет потреблять от 10 до 20 ампер и более. Замени это.
ПРИМЕЧАНИЕ: При замене двигателя всегда используйте новое реле! Они подходящая пара!
ПУСКОВОЕ РЕЛЕ
Двигатели потребляют много электроэнергии по сравнению с другими электрическими компонентами. Выключатели, которые их контролируют, должны быть больше, чем другие типы выключателей, с большей пропускной способностью для передачи большего количества электроэнергии.
Переключатели, участвующие в работе электродвигателя, слишком велики, чтобы их можно было удобно разместить внутри пульта управления или таймера. Кроме того, есть соображения безопасности, связанные с тем, что вы касаетесь переключателя, который несет столько электричества напрямую, пальцем.
Они решают эту проблему, используя дополнительный переключатель. Большой переключатель, который запускает двигатель, который замыкается маленьким переключателем внутри таймера или переключателем, который вы нажимаете пальцем.
Реле.
При первом запуске двигатель потребляет даже больше энергии, чем во время работы. Таким образом, вам нужно закрыть действительно большой переключатель, чтобы запустить двигатель, а затем снова открыть его, как только двигатель наберет скорость.
Пусковое реле — это просто электромагнит, замыкающий больший переключатель. Когда двигатель запускается, электромагнит останавливается, и цепь «пуска» останавливается. Но цепь «работа» остается включенной, и двигатель работает.
Посудомоечные машины имеют релейный пусковой выключатель, установленный либо под баком, либо на консоли управления.
Обычно вы можете определить, какие клеммы нужно проверить, взглянув на электрическую схему. Если вы не знаете, как это сделать, обратитесь к продавцу запчастей. Обычно они могут помочь вам протестировать коммутатор. Если нет, просто замените его. Они не слишком дорогие.
Если двигатель заглох (гудит и/или срабатывает выключатель перегрузки) и пусковой выключатель проходит проверку нормально, двигатель неисправен.
Замени это.
6-3(d) ЭЛЕКТРОНАГРЕВАТЕЛИ
Элементы электронагревателей испытывают путем измерения непрерывности цепи, как описано в разделе 2-5(b). Хороший нагреватель покажет непрерывность, но довольно небольшое сопротивление. Плохой нагреватель обычно вообще не показывает непрерывности.
6-3(e) СОЕДИНИТЕЛЬНАЯ КОРОБКА
Распределительная коробка находится либо в левом переднем, либо в правом переднем углу машины под защитной пластиной. (См. рис. 5-C в Главе 5. Главные силовые кабели подсоединяются к посудомоечной машине внутри этой коробки, обычно с помощью проволочных гаек. Это соединение подвержено вибрации и иногда воздействию влаги, и его следует рассматривать как подозрительное, если машина не работает. любая мощность
6-3(f) ДОЗАТОРЫ ДЛЯ МОЮЩИХ СРЕДСТВ
За одним исключением, дверные дозаторы приводятся в действие соленоидом, восковым двигателем или биметаллической пластиной. Этот триггер касается подпружиненного дозатора и механически открывает его.
Чтобы проверить их, снимите провода и проверьте сопротивление на клеммах, как описано в разделе 2-5(b).
Исключением являются машины GE или Hotpoint, в которых дозатор механически отключается кулачком таймера.
Воскотопка не является ни мотором, ни ваком. По сути, это биметалл с корпусом и плунжером, и проверяется он так же, как и биметалл — путем измерения сопротивления поперек него.
Большинство соленоидов рассчитаны на 110 вольт. БИМЕТАЛЛ НЕТ!!! ЗАПРЕЩАЕТСЯ подавать 110 вольт на биметаллические триггеры для их проверки — вы их сожжете. Проверяйте их ТОЛЬКО с помощью измерителя сопротивления. На самом деле это всего лишь форма резистора, поэтому вы должны увидеть сопротивление или . Если они обжарены, вы обычно не увидите непрерывности. Замените деталь.
Напряжение отключается путем включения биметалла последовательно с другим компонентом, обычно с нагревателем. «Последовательно» означает, что электричество должно проходить как через нагреватель, так и через биметалл, чтобы замкнуть цепь.
Когда два компонента соединены последовательно, они «разделяют» полное напряжение. Чем выше сопротивление по отношению к другому компоненту, тем больше напряжения он «украдет» у другого компонента. Поскольку сопротивление нагревателя очень велико по сравнению с сопротивлением биметалла, на нагреватель уходит большая часть напряжения, а на биметалл остается всего несколько вольт.
Обратите внимание, что в некоторых посудомоечных машинах Kitchenaid и Thermador используется похожая, но другая система. Во многих из этих машин для открытия дозатора моющих средств использовался соленоид, но в некоторых использовался биметалл. В тех, которые использовали биметалл, биметалл подключается последовательно с приводным двигателем, а открытие дозатора моющего средства зависит от того, какой ток потребляет двигатель. То, какой ток потребляет двигатель, зависит от нагрузки на двигатель. Если нагрузка на двигатель слишком мала, он не будет потреблять достаточного тока, и биметалл не приведет к открытию дозатора, даже если биметалл находится в хорошем состоянии.
Что может вызвать низкую нагрузку на двигатель? Низкий уровень воды. Таким образом, в машинах Kitchenaid и Thermador с биметаллическими триггерами низкий уровень воды приведет к тому, что дозатор моющих средств не откроется!
Если дозатор дверцы в этих посудомоечных машинах не открывается, проверьте правильность работы клапана подачи воды. В частности, убедитесь, что сетка входного фильтра чистая, и, если клапан был недавно заменен, убедитесь, что вы приобрели правильный клапан с правильной шайбой управления потоком. (См. раздел 6-3(з).
Рисунок 6-F: Типовой двигатель вентилятора сушилки
6-3(g) МОТОР ВОЗДУХА (рис. 6-F)
Если в вашей машине для сушки посуды используется вентилятор, он расположен под баком, обычно на правая сторона машины. Для проверки отключите машину от сети и отсоедините два провода двигателя. Проверьте непрерывность, как описано в разделе 2-5(b). Отсутствие непрерывности указывает на обрыв обмотки. Должно быть сопротивление или .
Также коснитесь измерительных проводов между каждым проводом двигателя и корпусом двигателя или рамой. Не должно быть преемственности. Если есть, замените двигатель посудомоечной машины.
6-3(h) ВОДЯНОЙ КЛАПАН
Клапан заполнения водой (а также сливной клапан на старых посудомоечных машинах Kitchenaid) управляется соленоидом. Проверьте их на непрерывность, как описано в разделе 2-5(b), и замените, если они неисправны.
При замене наливного клапана используйте OEM. часть или, по крайней мере, убедитесь, что шайба управления потоком такая же, как и в оригинальной машине. Запасные части могут иметь другую шайбу с регулировкой потока, что может привести к высокому или низкому уровню воды в вашей посудомоечной машине.
Как подключить новую посудомоечную машину
» Каталог домашней электропроводки
» Электропроводка в жилых домах: Руководство по электропроводке в доме
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Соединения проводки для новой посудомоечной машины: как мне подключить электрические провода для моей новой посудомоечной машины? |
| |||||
Электропроводка посудомоечной машины
Электропроводка Вопрос: Как подключить электропроводку к моей новой посудомоечной машине?
- Я устанавливаю дома новую посудомоечную машину на замену. Инструкции по подключению к электросети предусматривают подключение черного провода к черному проводу, белого провода к белому проводу и зеленого заземляющего провода к зеленому заземляющему проводу. НО у старой посудомоечной машины был черный провод, белый провод и медный провод заземления.
- Медный заземляющий провод был подключен к заземляющему винту в распределительной коробке посудомоечной машины (т.е. НЕТ зеленого заземляющего провода). Итак, с новой посудомоечной машиной я должен подключить медный провод заземления, идущий от стены, к зеленому проводу заземления в распределительной коробке или к винту заземления, который прикреплен к зеленому проводу на посудомоечной машине?
- На изображении распределительной коробки посудомоечной машины плохо видно, но винт, который, как мне кажется, является заземляющим, виден вверху слева, к которому подключен зеленый провод заземления посудомоечной машины.
Этот вопрос по электропроводке поступил от Майка из Конкорда, штат Массачусетс.
Ответ Дэйва:
Спасибо за вопрос по электропроводке, Майк, вот ответ на вопрос по электропроводке, наслаждайтесь своей новой посудомоечной машиной!
Соединения проводки для новой посудомоечной машины
Применение: Электропроводка для посудомоечной машины.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит сертифицированный электрик или подрядчик по электротехнике.
Необходимые инструменты: базовый футляр для электриков, ручные инструменты и тестер напряжения.
Расчетное время: зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: Определите цепь, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Важно! Сгоревшие или поврежденные компоненты проводки и схемы следует заменить новыми электрическими материалами с таким же номинальным напряжением и силой тока.
Примечание. Установка или замена посудомоечной машины должна производиться в соответствии с местными и национальными электротехническими нормами, а для установки новых или замены электрических деталей или оборудования может потребоваться разрешение и проверка.
Подсоединение электрических проводов к посудомоечной машине
Проводка распределительной коробки посудомоечной машины и кабель или шнур цепи
Кабель цепи или электрический шнур необходимо ввести в распределительную коробку посудомоечной машины через предусмотренное полудюймовое отверстие, которое сначала оснащено разъем, который защитит и закрепит проводку.
Электрическое соединение для посудомоечной машины на 120 В
- Типичные электрические соединения для посудомоечной машины следующие:
- Питание цепи: черный провод к посудомоечной машине Черный провод.
- Нейтраль цепи: белый провод к белому проводу посудомоечной машины.
- Заземление цепи: оголенный медный или зеленый провод к зеленому проводу посудомоечной машины.
- Примечание. Некоторые посудомоечные машины могут иметь зеленый провод с желтой полосой. Это заземляющий провод, который должен быть присоединен к заземляющему проводу шнура.
Пример альтернативных методов заземления посудомоечной машины
- Неизолированный медный или зеленый провод заземления электрической цепи подключается следующим образом:
- Зеленый винт заземления внутри распределительной коробки посудомоечной машины.
- Зеленый провод посудомоечной машины внутри распределительной коробки посудомоечной машины.
- Зеленый винт заземления внутри распределительной коробки посудомоечной машины.
ВАЖНОЕ ПРИМЕЧАНИЕ : При правильном заземлении посудомоечной машины провод заземления цепи будет правильно соединен с металлическим каркасом, что позволит правильно заземлить компоненты посудомоечной машины.
Подробнее о подключении посудомоечной машины Связанные вопросы о проводах электрического шнура- Как идентифицировать провода электрического шнура
- Как идентифицировать провода шнура
- Как идентифицировать плоские провода
| |||||
| ||||||||
Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
