Поводом для сборки этой схемы послужила поломка терморегулятора в электрическом духовом шкафу на кухне. Поискав в интернете, особого изобилия вариантов на микроконтроллерах не нашел, конечно есть кое-что, но все в основном рассчитаны на работу с термодатчиком типа DS18B20, а он очень ограничен в температурном диапазоне верхних значений и для духовки не подходит. Задача ставилась измерять температуры до 300°C, поэтому выбор пал на термопары К-типа. Анализ схемных решений привел к паре вариантов.
Схема терморегулятора — первый вариант
Термостат собраный по этой схеме имеет заявленный предел верхней границы 999°C. Вот что получилось после его сборки:
Испытания показали, что сам по себе термостат работает достаточно надежно, но не понравилось в данном варианте отсутствие гибкой памяти. Пошивка микроконтроллера для обеих вариантов — в архиве.
Схема терморегулятора — второй вариант
Немного поразмыслив пришел к выводу, что возможно сюда присоединить тот же контроллер, что и на паяльной станции, но с небольшой доработкой.
В процессе эксплуатации паяльной станции были выявлены незначительные неудобства: необходимость перевода таймеров в 0, и иногда проскакивает помеха которая переводит станцию в режим SLEEP. Учитывая то, что женщинам ни к чему запоминать алгоритм перевода таймера в режим 0 или 1 была повторена схема той же станции, но только канал фен. А небольшие доработки привели к устойчивой и «помехонекапризной» работе терморегулятора в части управления. При прошивке AtMega8 следует обратить внимание на новые фьюзы. На следующем фото показана термопара К-типа, которую удобно монтировать в духовке.
Работа регулятора температуры на макетной плате понравилась — приступил к окончательной сборке на печатной плате.
Закончил сборку, работа тоже стабильная, показания в сравнении с лабораторным градусником отличаются порядка на 1,5°C, что в принципе отлично. На печатной плате при настройке стоит выводной резистор, пока что не нашел в наличии SMD такого номинала.
Светодиод моделирует ТЭНы духовки. Единственное замечание: необходимость создания надежной общей земли, что в свою очередь сказывается на конечный результат измерений. В схеме необходим именно многооборотный подстроечный резистор, а во-вторых обратите внимание на R16, его возможно тоже необходимо будет подобрать, в моём случае стоит номинал 18 кОм. Итак, вот что имеем:
В процессе экспериментов с последним терморегулятором появились ещё незначительные доработки, качественно влияющие на конечный результат, смотрим на фото с надписью 543 — это означает датчик отключен или обрыв.
И наконец переходим от экспериментов до готовой конструкции терморегулятора. Внедрил схему в электроплиту и пригласил авторитетную комиссию принимать работу 🙂 Единственное что жена забраковала — маленькие кнопки на управлении конвекцией, общее питание и обдув, но это решаемо со временем, а пока выглядит вот так.
Регулятор заданную температуру держит с точностью до 2-х градусов. Происходит это в момент нагрева, из-за инертности всей конструкции (ТЭНы остывают, внутренний каркас выравнивается температурно), в общем в работе схема мне очень понравилась, а потому рекомендуется для самостоятельного повторения. Автор — ГУБЕРНАТОР.
Форум по регуляторам температуры на МК
Очень большое увеличение ресурса механического термостата бытовых электроприборов, доработка эл.духовки
Мы окружены множеством разнообразной бытовой техники, изрядная часть которой связана с электрическим нагревом. Это и электрические нагреватели воды, различные нагреватели воздуха, утюги и чайники. В подавляющем большинстве из них контроль температуры осуществляется простым механическим термостатом. Здесь, биметаллическая пластинка при нагревании начинает изгибаться (разные КТР – коэффициент теплового расширения, металлов) и переключает силовые контакты. Современная бытовая техника рассчитана на современных же торопыг – нагревательные элементы ее очень мощные, чтобы прибор работал быстро, не задерживая добрых и честных людей.
Как следствие, контактам термостата приходится коммутировать изрядные токи, а это дуга, выгорание и приваривание контактов. Практика показывает, что выход из строя такого (механического) термостата — причина неисправности очень частая. Фактически, термостат — недорогой компонент и является элементом почти расходным. Стоимость его невысока, замена, обычно несложна. Другое дело, удастся ли найти такой элемент. Его давно могли снять с производства, он может быть редким с дорогой и долгой пересылкой издалека и так далее. Наконец, выход из строя нужной вещи может быть критичен для жизнеобеспечения домашнего хозяйства, особенно в районах удаленных от магазинов.
Несложный способ сильно увеличить ресурс штатного термостата нагревательного прибора – снабдить, усилить его электронным ключом. Проще и дешевле всего, ключ на симисторе. Современные электронные компоненты дешевы, обладают высокими параметрами и небольшими размерами. В большинстве же бытовых приборов вполне найдется место для нескольких дополнительных элементов и небольшого радиатора.
Рассмотрим такого рода модернизацию на примере электрической духовки.
Духовка имеет четыре прямых ТЭНа максимальной суммарной мощностью 1.6 кВт. Две электрические конфорки на крыше прибора – компактный аварийный вариант готовки. Управляются конфорки отдельно, электронным ключом. Сбоку от рабочего объема духовки расположен узкий металлический отсек с органами управления – термостатом, таймером, переключателем рода работ, электронным термостатом конфорок. Штатный термостат духовки – простейший, не имеющий даже выносного датчика. В сущности, он реагирует на температуру в приборном отсеке.
После выхода из строя термостата штатного, он был заменен аналогом в керамическом корпусе с выносным датчиком. Это позволило увеличить точность задания температуры, уменьшить ее выбег.
Что потребовалось для работы
Набор мелкого слесарного инструмента, электродрель или шуруповерт. Набор инструмента для электромонтажа. При работе с термотрубками удобен строительный фен с узкой насадкой. Пригодился ИК пирометр, гравер.
Установленный в приборном отсеке новый термостат (поз.1) с выносным датчиком (поз.2) закрепленным на боковой стенке рабочего объема духовки. Тонкий металлический стержень датчика зажат двумя короткими винтами М6 с усиленными (широкими – «кузовными») шайбами. Края шайб предварительно несколько отогнуты в тисках для лучшего удержания стержня. Под гайки подложены стопорные шайбы.
Принципиальная схема доработки в электрической части приведена ниже. Видно, что роль ключа теперь выполняет симистор, контакты термостата К1 теперь работают только как датчик. Они существенно разгружаются. Проходящий через них ток уменьшается до 100 раз (если применен симистор с малым током открывания). Это радикально повышает стойкость контактов термостата, его надежность.
Упрощенная принципиальная схема доработанной духовки. Где: К1 – нормально замкнутая контактная группа механического термостата. Симистор любой подходящий по току и напряжению. Токоограничительный резистор в цепи управляющего электрода – 0,5…1,1 кОм, лучше большее значение.
Симистор установлен на небольшой радиатор. В массивном основании радиатора высверлены два глухих отверстия ø2.5 мм и нарезана резьба М3 для крепления сборки в приборном отсеке духовки. Симистор установлен на радиатор через слюдяную прокладку. Между слюдой и радиатором и на спину симистора нанесен тонкий слой теплопроводной пасты КТП-8. Поверхности с пастой слегка притерты. Механически, симистор придавлен к радиатору планкой из толстого текстолита двумя длинными винтами М3. С обратной стороны – гайки с разрезными стопорными шайбами. Выводы симистора перед установкой залужены.
К смонтированному на теплоотводе прибору удобнее сразу же, на столе припаять и провода. С некоторым припуском понятно. К управляющему электроду припаян 2 Вт МЛТ, 1 кОм. Все соединения изолированы термотрубкой. Выводы подписаны спиртовым маркером.
На задней стенке приборного отсека разметил и просверлил отверстия для крепления радиатора.
Привинтил его двумя короткими винтами М3 с гроверами. Да, верхний П-образный кожух с установленными конфорками, соединен с основной частью жгутом проводов. Маркировать клеммы и их ответные части или зарисовывать соединения решительно не хотелось. Хороший доступ к приборному отсеку, без отключения, удалось получить, повернув П-кожух на 90° вокруг вертикальной оси. Подложив под конфорки обрезок нетолстой доски, чтобы не замкнуть неизолированные токоведущие части, можно было и включать устройство для проверки работоспособности и прогона.
В духовке явно виден упрощенный подход – рабочее пространство никак не теплоизолированно, только неустойчивой (окна вентиляции) воздушной прослойкой между внутренним жестяным корпусом духовки и внешним кожухом. Достижение нужной температуры – за счет избыточной мощности нагревателей перекрывающей теплопотери. В приборном отсеке, при отсутствии теплового сообщения с рабочим пространством не смог бы работать упрощенный термостат. Сейчас же, допустимо и даже нужно внутренний корпус теплоизолировать.
Это сэкономит изрядно электричества при последующей эксплуатации, позволит меньше нагреваться внешнему кожуху, элементы в приборном отсеке будут работать в облегченном температурном режиме – дольше, надежнее.
Для теплоизоляции применены обрезки фольгированной базальтовой ваты, хотя лучше бы взять базальтовый картон – из него меньше сыпется, при укладке меньше шансов пораниться стекловидными частичками. Вату укладывал полосками, фольгой к внутреннему корпусу духовки. Вырезы под торчащие элементы вырезались острым ножом по месту. Толщина базальтового мата и монтаж элементов духовки позволил довольно надежно фиксировать теплоизоляцию толстыми жесткими проводами (теплостойкая изоляция).
Теплоизоляция самой сложной стенки – приборного отсека выполнена из трех полосок. Размеры полосок вырезаны с некоторым запасом и вставлялись враспор.
Новые соединения проводились пайкой. Самый сложный момент – три мощных провода соединенных в одной точке. Каждый провод зачищен от изоляции на длине ~20 мм, жилы скручены в направлении повива, зачищенный конец провода облужен. Три подготовленных конца смотаны, скреплены тонкой луженной проволочкой и тщательно пропаяны. Место пайки, при применении безотмывных флюсов, изолированно термотрубкой.
После проверки монтажа можно сделать пробное включение.
При температуре за стенкой выше 100°С и работе всех ТЭНов, температура радиатора симистора невысокая – чуть теплый и только. Ясно, что в закрытом отсеке и при длительной работе нагреется сильнее, но запас есть.
Все относительно пустые отсеки были заполнены базальтовой ватой. К сожалению, дно и задняя стенка рабочего объема не имеют двойных стенок, для их утепления, пришлось бы вносить более существенные доработки.
Внешний кожух установлен на место, духовка собрана, проверена ее работоспособность.
Термостат штатный и установленный вновь, имеют различную градуировку. В комплекте нового, имелась и градуированная ручка, разметка с которой была перенесена на прежнюю крутилку. Из соображения внешнего вида.
Старые цифры нанесены краской и изрядно затерлись. Удалил их остатки мелкой шкуркой. Отметки-точки на пластиковой ручке сделал в виде углублений маленьким бором-шариком, цифры выгравировал самодельной гравировальной фрезой из обломка 3 мм сверла. Углубления заполнил черным асфальтным лаком. После высыхания лака, счистил его излишки сверху мелкой шлифовальной шкуркой. Получился контрастный стойкий к истиранию рисунок.
Выводы, пути развития
Собственно, осталось сказать, что аналогичному усилению можно подвергнуть и ряд электронных термостатов, измерителей влажности и прочих температурных контроллеров с коммутацией нагрузки электромеханическим реле.
Babay Mazay, ноябрь, 2019 г.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Цифровой терморегулятор для электродуховки | Все своими руками
Опубликовал admin | Дата 11 июня, 2019
В данной статье будет рассмотрена схема терморегулятора на основе микроконтроллера PIC16F628A и модуля преобразователя на микросхеме MAX6675 с термопарой. Данные о температуре выводятся на семисегментный светодиодный индикатор, входящий в модуль с микросхемой TM1637. Данная схема цифрового термометра-термостата является продолжением схемы рассмотренной в статье «Цифровой термометр с термопарой».
Схема регулятора показана на рисунке 1.
Данная схема предназначена для работы с нагревателями, работающими от сети переменного тока напряжением 220 вольт. Хотя, если заменить коммутирующий тиристор на три более высоковольтных, то можно использовать это устройство и в трехфазной сети 380 вольт.
Цепь управления нагрузкой, с моем случае — это электропечь для выпечки, гальванически развязана от общей схемы термометра-термостата посредством оптопары U1 – МОС3043. Лучше, если вы примените более высоковольтную — МОС3063.
Резисторы R4, R7 и R8 я беру мощность всегда 0,5 ватта. Рабочее напряжение конденсатора С3 должно быть не менее одного киловольта, если тип применяемого вами конденсатора не предназначен для работы в цепях переменного тока.
Напряжение питания положительной полярности подается на вывод 1 микросхемы стабилизатора DA1, С выхода стабилизатора напряжение, величиной пять вольт поступает на модуль МАХ6675, вывод 2, микроконтроллер DD1, вывод 14 и модуль индикации ТМ1637, вывод 1. Извиняюсь, неудачно расположил на схеме номера выводов модуля. Величина входного напряжения питания зависит от применяемой вами микросхемы DA1. Установка температуры термостатирования осуществляется с помощью переменного резистора R1. Резистор R2 служит для ограничения тока заряда конденсатора С1. Диапазон регулировки температуры от +50˚С до + 300˚С. Если у вас диапазон регулировки получится меньше 250 градусов, то немного увеличьте емкость конденсатора С1. В моем случае для потенциометра R1 сопротивлением 10кОм потребовался конденсатор емкостью 0,15 + 3n3. Резистор R3 – ограничитель тока светодиода оптрона. Его величина должна быть такой, при которой коммутирующий тиристор VS1 полностью открывался. При неполном открывании тиристора его кристалл будет работать при повышенной температуре. Потребуется увеличение площади теплоотвода.
На схеме отсутствуют цепи индикации включения нагрузки, если надо, то я, думаю, вы сами восполните этот пробел. Резистор R6 и светодиод HL1, это цепь индикации аварии при обрыве термопары от модуля МАХ6675. Если произойдет обрыв цепи термопары, то засветится светодиод HL1, а на индикаторе появится стилизированная надпись «ObtP». Что означает Ob – обрыв, а tP – термопары. Более дельного решения, имея четыре разряда индикатора, придумать не смог. Если только обрыв произойдет, контроллер даст команду на отключение нагрузки от сети, а программа уйдет в вечное кольцо. Вывести ее можно из этого состояния только сняв со схемы напряжение питания и повторно включить. Естественно неисправность должна быть устранена.
Резистор R5 – подтягивающий резистор для вывода RA6 контроллера DD1 для работы с кнопкой SB1. Эта кнопка необходима для установки температуры термостатирования. Т.е. при ее нажатии на индикаторе отображается вместо реальной температуры в духовке, устанавливаемая вами или уже установленная температура. Конечно, для большей информативности лучше бы было использовать два модуля индикации и выводить на обозрение обе величины температуры, но… что имеем.
При разработке печатной платы старайтесь блокировочный конденсатор С4 разместить в непосредственной близости к выводам питания микроконтроллера DD1 PIC16F628A. А конденсатор фильтра С2 лучше применить танталовый. При мощности нагрузки в один киловатт не забудьте тиристор снабдить соответствующим теплоотводом.
На сайте для желающих ознакомиться с программой взаимодействия PiC контроллера с микросхемой MAX6675 есть статья «Программа взаимодействия MAX6675 с микроконтроллером PIC». Можно скачать файл программы в формате asm с подробными комментариями. Так же, есть статья посвященная программе вывода данных с микроконтроллера на модуль индикации TM1637, она называется «Модуль TM1637 с PIC контроллером».
Обсудить эту статью на — форуме «Радиоэлектроника, вопросы и ответы».
Просмотров:783
терморегулятор для электроплиты | ЗАПЧАСТИ и РЕМОНТ ДЛЯ БЫТОВОЙ ТЕХНИКИ
Все современные электроплиты снабжены устройством, которое устанавливает заданный температурный режим нагревательных элементов электроплиты. Это устройство – терморегулятор электроплиты. Их называют также термостатами или термоограничителями. Терморегуляторы следят и поддерживают заданную температуру, как в духовке электроплиты, так и конфорки. Диапазон регулируемой температуры от 0 до 350 градусов. Благодаря терморегулятору хозяйке не надо постоянно следить за температурой в жарочном шкафу.
Терморегуляторы жарочных шкафов бытовых электроплит относятся к капиллярному типу.
Терморегулятор электроплиты состоит из:
корпуса, рабочая температура которого до 150 градусов
капиллярной трубки. Длина капилляра до 3000мм.
латунных или никелированных контактов. Возможно оснащение дополнительным перекидным контактом или двухполюсная версия.
Принцип работы термостата заключается в том, что при превышении заданной температуры происходит перенагревание капиллярной трубки и срабатывает реле, которое размыкает контакты. Как только температура понижается, капиллярная трубка остывает, и контакты опять замыкаются.
Несмотря на то, что термостаты производятся из жаропрочного материала и они достаточно долго стабильно работают, все же случается, что его необходимо заменить.
Например, вы стали замечать, что лампочка индикатора не выключается, хотя температура явно выше заданной. Следовательно, надо проверить работоспособность терморегулятора электроплиты.
Терморегулятор для плиты ЭЛЕКТРА, НОВОВЯТКА
Предлагается итальянский аналог термостата, который был установлен при производстве этих плит. Сами плиты давно сняты с производства и запчасти к ним не производятся. Т.к. термостат «вщелкивается» в переключатель духовки ПМ 3, то основной особенностью этого термостат являются 2 фастончика, с помощью которых он крепиться в переключатель. Терморегулятор продается отдельно от переключателя. Как правило, неисправно что-то одно: или переключатель или терморегулятор.
Производство Италия. КУПИТЬ ЗДЕСЬ
Терморегулятор духовки плиты ЛЫСЬВА
Ситуация аналогичная: «родной» термостат духовки снят с производства. Предлагается аналог , который подходит не только к плитам ЛЫСЬВА, но устанавливается так же на плиты под торговой маркой Аристон, Индезит, Ардо, Мечта, Горенье и др.
код COK200UN, зам. *7000011, (*CU4800), 39CU104, 3.49.060.04
Длина вала 2,5 см, термостат имеет 3 контакта
КУПИТЬ ЗДЕСЬ
Терморегулятор духовки плиты МЕЧТА
Этот термостат тоже можно назвать универсальным, т.к. он подходит не только для плит Мечта, но без хлопот устанавливается на плиты De Lux, Дарина, Комфорт, Ладога, Омга, Электролюкс, Элта, Кинг, Лада и другие.
Имеет 2 или 3 контакта, длина вала 2 см, колба 13 см, регулируемая температура 50-300*С, 16А КУПИТЬ ЗДЕСЬ
Терморегулятор духовки плиты Ханса, Занусси, Электролюкс, AEG
Термостат итальянского производства, имеет 2 контакта, капиллярного типа, регулируемая температура от 50 до 320*С, 16A/250V
термостат для плит AEG, ELECTROLUX, ZANUSSI Код 3427558212
Терморегулятор духовки Горенье (GORENJE)
Термостат духовки регулируемый EGO 55.13052.108 для плиты GORENJE (ГОРЕНЬЕ) Код товара: 598038, 552442, 552481
КУПИТЬ ЗДЕСЬ
Терморегулятор защитный для плит АЕГ, ЗАНУССИ, ЭЛЕКТРОЛЮКС (AEG, ELECTROLUX, ZANUSSI)
Термостат ( датчик температуры ) t300 271P защищает плиту от перегрева, термопредохранитель
16A /250V
Крепление под болт Код товара: 3427532068 замена 3427532019, 3427532043
Купить новый терморегулятордля электроплиты «Электра», «Нововятка»,»Лысьва»,»ЗВИ», «Беко», «Ханса»,»Горенье» и т. д. можно в нашем магазине запчастей для бытовой техники. Вы также можете воспользоваться услугами мастера по ремонту электроплит, который доставит и установит терморегулятор для электроплиты. Здесь ремонт электроплит в Зеленограде
Если вы находитесь за пределами московского региона, то лучше всего заказать выбранный терморегулятор в нашем интернет-магазине REM197.ru Наш менеджер обязательно с вами свяжется, ответит на все интересующие вопросы и сообщит об условиях выполнения заказа. Доставка в регионы почтой России или курьерской службой СДЭК.
Электрическая Схема Плиты — tokzamer.ru
Лучше проводники оконечить контактными пластинками Установка вилки Далее к кабелю подключают вилку. Поэтому если вы не уверенны в своих силах лучше довертись профессионалам.
Зная эти параметры, можно подобрать подходящий кабель из таблицы. Кроме того, покрытие варочной поверхности устойчиво к механическим повреждениям от случайного падения мелкой кухонной утвари и тяжелых сковородок.
Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Ремонт электроплитки 2
Если он горит, значит напряжение есть и это — фаза.
Отдельная линия проводки Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Вот они: Обрыв проводников, окисление контактных соединений; Выход из строй конфорки; Схема четырехконфорочной плиты с духовым шкафом Рассмотрим, как найти и устранить эти неисправности.
Когда происходит переключение в положение под номером два, то активируются Р и Р Вашему обзору предлагаем для самостоятельного ремонта электрические схемы электроплит!
Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты. Днище сосуда для нагрева магнитными полями должно быть железосодержащим — чугунным, стальным либо нержавеющим.
Землю определить еще проще: это контакт вверху или внизу. Для двухфазного подключения используют две перемычки Трёхфазное В этом случае перемычки между клеммами не ставятся.
Ремонт электроплиты Hansa заменой терморегулятора EGO 46.23866.500
Правила монтажа проводки для электрической плиты
Разделанный конец кабеля заводится в корпус вилки. Мультиметром проверьте наличие напряжения на фазных контактах розетки. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko.
Все остальные подключаются отдельными проводниками.
Как подключить электроплиту к сети В Все приведенные выше схемы были именно для однофазной сети В. Новый разъем приобретается там же, еще для этой цели годятся автомобильные разъемы того же размера.
Эмалированная поверхность имеет внешние чугунные конфорки и отличается долгим остыванием по завершению работы. Спасибо вашей компании!!!!
Время-токовая характеристика автоматического выключателя должна быть группы С.
Например, центр сковороды может быть раскаленным, а у стенок температура будет на полсотни градусов ниже. На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали, благодаря которому поддерживать внутреннюю чистоту довольно просто.

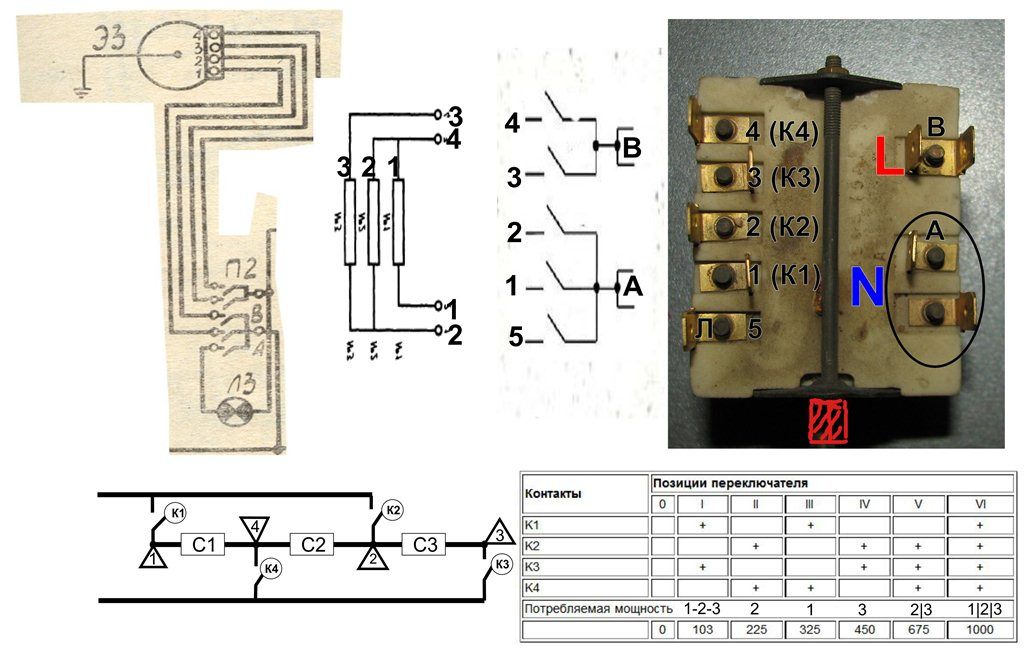

При установке его ручки в первое положение замкнутся контакты Р и Р Потом следуют такие промежуточные точки: Р, Р Ремонт электроплитки Saturn
Устройство современной электроплиты (основные комплектующие)
Для этого годятся специальные трубки из стекловолокна, продающиеся в магазинах электротоваров.
Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки. В спиральных конфорках используются обычные ТЭНы открытого типа, как в электрочайнике.
Подключение варочной панели расписано тут.
Но потребует этот процесс максимума упорства. Электроплита — самый мощный бытовой электроприбор. Блинный вариант Такие изделия имеют сплошную поверхность, которая нагревается двумя или более нагревателями, закрепленными на металлической основе. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.
Видео: видео-инструкция по подключению электроплиты Подключение плиты в однофазной сети В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Корпуса электроплит заземляются. Александр Отличная консультация! Главное разобраться в вопросе и в случае трехфазного подключения четко определиться с нагрузками на каждую фазу.
Подпишитесь!
На ее работоспособность влияют следующие факторы: Высокая температура приводит к высыханию и повреждению изоляции; Коммутируемые органами управления токи приводят к износу и поломкам переключателей; Загрязнения от готовящейся пищи, попадающие внутрь плиты, при достаточном количестве могут привести к поломкам. Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.
Мультиметром проверьте наличие напряжения на фазных контактах розетки. Вилка и розетка тоже должны иметь по пять контактов. Но потребует этот процесс максимума упорства. Важную роль в эксплуатации духовки играет наличие или отсутствие встроенных способов ее очистки.
Практически все индукционные печи оборудованы дополнительным аварийным термодатчиком, следящим за температурой поверхности. Она обычно ставится в комплексе с другими видами ТЭНов и применяется для быстрого кипячения жидкости. Ремонт электроплитки
Самостоятельное подключение электрической плиты
В случае, если питающее напряжение в норме, потребуется определить масштабы поломки.
Татьяна Работают для людей! А в чем еще ее преимущества? При ее обнаружении элемент меняют.
Хуже дело обстоит, если необходимо тянуть линию от щитка, но и тут можно справиться без помощи. Выбор проводки для электрической печи Проводка для электроплит как мы уже оговаривали выше может быть двух видов — однофазная и трехфазная двухфазная.
Провод и его параметры В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Схема подключения электроплиты Более надежное соединение — напрямую на входные клеммы плиты. Эта группа должна питаться согласно п. Но потребует этот процесс максимума упорства.
Ремонт электроплиты своими руками: основные сложности
При сети в В схема крайняя справа. Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают. Кроме того имеется духовка с мощностью в Вт.
Она также не потребуется при поиске большинства типовых неисправностей, встречающихся у электроплит. Все это находится под общей стеклокерамической поверхностью. Схема подключения электроплиты Более надежное соединение — напрямую на входные клеммы плиты. Питание подается через УЗО и защитный автомат.
Смотрите также
Но к одной фазе подключена только духовка, ко второй фазе подключено две конфорки на Вт и одна на Вт, а к третьей фазе подключена конфорка на Вт. Разница будет при подключении провода к выходным клеммам электроплиты. Это значит, что получая те же блюда, что и на обычной плите, вы будете тратить намного меньше энергии.
Инструкция Сначала проверяем напряжение питающей сети. Найти место обрыва можно по почерневшему разъему и обгоревшей изоляции провода. В теории при идеальных условиях эксплуатации конфорки могут служить практически вечно, но так, конечно же, не бывает. Как подключить варочную панель к электросети. Установка и подключение варочной панели (видео)
пошаговая инструкция по монтажу и подключению своими руками
Автор: Татьяна Захарова
Последнее обновление: Май 2020
Отдельно стоящие электрические плиты, несмотря на популярность встраиваемой кухонной техники, все еще остаются востребованными. Они дешевле, но при этом не уступают интегрированным агрегатам по техническим характеристикам и дизайну. А установка занимает немного времени и не требует особой подготовки.
Правильный монтаж и соблюдение требований по эксплуатации – условия длительной исправной службы, поэтому собственники жилья нередко вызывают мастера из обслуживающей организации или просто знакомого электрика. Но можно неплохо сэкономить, сделав все самостоятельно. Согласны?
Но что для этого нужно и как правильно это сделать? Мы поможем разобраться с поставленной задачей – в нашей статье подробно опишем, как выполнить подключение электроплиты своими силами. Также разберем нюансы выбора проводки и защитного оборудования, рассмотрим способы заземления, схемы подключения. Эта информация может пригодиться вам и не только при монтаже плиты, но и в дальнейшем, во время ремонта или замены техники.
Содержание статьи:
Схемы подключения электроплиты
Сначала разберем общие правила. Электрическая плита относится к мощному бытовому оборудованию, потребляющему 40-50 А тока, поэтому для нее выделяют отдельный электрический контур. Он соединяет две точки: защитный автомат в квартирном/домовом электрощите и розетку/клеммник прибора.
На практике применяют 3 вида подсоединения к сети:
традиционный способ розетка/вилка;
присоединение проводов в клеммной коробке в стене;
прямое клеммное соединение на задней стенке плиты.
Если на кухне уже есть предустановленная , запитанная на отдельный автомат, обычно используют ее. Это более привычно, а при необходимости ремонта прибор можно быстро отключить, не выходя из кухни.
Обычная розетка для подключения электроплиты не подойдет, так как может не выдержать нагрузки. Необходимо купить специальную модель, подходящую по показателям номинального тока, выдерживающую от 7 кВт и более
Но нередко применяют прямое клеммное соединение. Его считают более безопасным и надежным. Минус безрозеточного соединения в том, что каждый раз отключать плиту от сети придется на электрощите.
Схема подключения зависит от количества задействованных фаз. Отечественное оборудование рассчитано на 1- или 3-фазное подключение, но мы предлагаем разобрать все три возможные варианта, включая и 2-фазное.
Темы о ремонте электроплит
| Устройство помощи
Всегда помните, что электричество опасно, и к нему следует относиться с уважением!
Пожалуйста, выберите тему по Make и or problem … надеюсь, вы найдете это полезным 🙂
После самоочистки плиты дверь не открывается
Стеклянная варочная панель Ceran и как содержать ее в чистоте
Замена основного элемента для выпечки
Проверка элемента диапазона
Проверка поверхностного выключателя
Проверка клеммной колодки элемента диапазона
Проверка общего датчика температуры духовки
Проверка датчика температуры духовки: Как выглядит датчик температуры духовки ??
Код ошибки
F9 на некоторых новых моделях Whirlpool.
Как отрегулировать стандартную контролируемую температуру духовки
Как отрегулировать температуру духовки на некоторых распространенных духовках с электронным управлением
Помощь при хранении прибора
Как проверить многие марки диапазонов, на которых мигает код ошибки F1
Важный отказ от ответственности
Моя электрическая духовка не нагревается
My Range мигает что-то «F1 F2 F3 F4 F5 F7 F9», что это значит ??
Мой элемент поверхности все время остается красным, кажется, он не нагревается
Весь мой ассортимент полностью мертв…Помогите!
Моя выпечка загорелась … помогите !!
Новейшие элементы поверхности катушки
Дверца духовки и петля дверцы
Температура духовки кажется неправильной
Датчик температуры духовки — поменять помогает
Немного «как установить самоочистку» на моем диапазоне
Очистка нержавеющей стали
Пример схемы подключения из более ранней серии Moffat (Канада)
Настенная духовка Whirlpool неисправна в режиме самоочистки
У меня весь ассортимент сдох (или просто горит свет):
Вы должны проверить основные провода питания, где они входят в диапазон на Т-образном блоке, иногда они могут сгореть. Также проверьте предохранители дома (или прерыватель), подающий питание на диапазон. Проверив с помощью вольтметра, вы должны получить 240 вольт между черным и красным основными проводами питания. Розетка и шнур питания также могут сгореть и выйти из строя.
Как изменить стандартную контролируемую температуру духовки:
Иногда ручка температуры (300-350 и т. Д.) Будет иметь винты на задней части ручки, вы можете ослабить эти винты и отрегулировать ручку в соответствии с температурой духовки. Картина. Некоторые элементы управления духовкой имеют полый вал, вам понадобится крошечный прямой винт, чтобы отрегулировать температуру духовки, изменив установочный винт в нижней части полого вала.
Моя электрическая духовка не нагревается:
Что нужно проверить — винтовые предохранители, обычно это 30-амперные предохранители для духовки. Далее идет сборка часов, часто у этих часов есть слова «нажать для ручного управления» или «повернуть для ручного управления», это вернет часы в нормальный рабочий режим, а не в автоматический режим. Затем вам, возможно, придется отключить питание и проверить, нет ли перегоревших проводов. Если все проверки в порядке, вам нужно будет проверить переключатель и управление духовкой.
Проблемы с температурой духовки:
Слишком низкая температура — возможные причины неисправности, перегорел предохранитель духовки, элемент выпечки вышел из строя, сгорела проволока, зажимы термощупа, контроль температуры духовки, датчик температуры духовки.
Слишком высокая температура — в духовке могут быть неисправности, контроль температуры духовки, реле духовки (если используется), зажимы термощупа, датчик температуры духовки, закороченный провод.
Эти зажимы термощупа часто ржавеют, и термощуп свисает вниз или касается стенок духовки, давая ложные показания температуры для управления духовкой.
Проверка поверхностного выключателя:
Многие переключатели с бесконечной поверхностью физически выглядят по-разному, но работают они почти одинаково.
Проверьте с помощью омметра. . . .Отключите диапазон. Установите переключатель в верхнее положение, вы должны услышать «щелчок» в верхнем положении. Отсоедините провода от бесконечного переключателя. Убедитесь, что вы знаете, как заменить провода. Проверьте поперек от L1 к h2, L2 к h3 и P к h2. Если нет непрерывности во всех этих точках, переключатель неисправен. Пример внутреннего изображения здесь.
Проверить вольтметром. . . . . Отключите диапазон. Снимите крышки доступа, чтобы добраться до переключателя.Подключите диапазон снова. Установив вольтметр на показания по шкале 240 В, считывайте показания на L1 и L2. (Нет питания, проверьте предохранители или проводку) Здесь должно быть 240 вольт. Установите переключатель в положение высокого уровня. Считайте напряжение на h2 и h3. Здесь должно быть 240 В. Если вы не видите здесь 240 В, замените переключатель. Пример внутреннего изображения здесь.
Элемент остается на высоте только:
Обычно это слипшийся контакт внутри переключателя. Поскольку этот контакт не размыкается, элемент все время остается на сильном нагреве = новое время переключения.
Проверка элемента диапазона:
Удалив элемент из диапазона, проверьте контакты элемента на целостность. В зависимости от производителя элемента вы обычно будете показывать значения от 19 до 115 Ом с помощью омметра. Чтобы узнать, заземлен ли элемент, проверьте расстояние между каждой стороной клемм элемента и оболочкой элемента. Если вы читаете обрыв, элемент заземлен и его следует заменить.
Изменение основного элемента выпечки:
сначала отключите питание!
Снимите решетки духовки, снимите крепежные винты с монтажной пластины элемента, расположенной у задней стенки подкладки духовки.
Оттяните дефектный элемент от задней стенки духовки настолько далеко, насколько позволяет проволока (в нечетное время, провода могут быть слишком короткими, и вам, возможно, придется отсоединить провода от элемента в задней части плиты).
Выверните винты подачи проволоки из элемента.
Замените элемент и снова подключите провода (если к элементу идут только два провода, не имеет значения, какой из них идет на левый или правый зажим).
Заправить лишний провод за изоляцией.
Совместите отверстия и установите новый элемент, используя имеющиеся винты.
Проверка клеммной колодки элемента диапазона:
Если вы проверили переключатель бесконечности, и он в порядке, и провода, идущие к клеммной колодке, исправны, а горелка поверхностного элемента исправна, то замените клеммную колодку. Вы также можете прочитать напряжение на клеммной колодке при включенном переключателе. Если горелка исправна, и вы читаете 240 В в блоке, а горелка не нагревается, замените клеммную колодку.Всегда проверяйте концы элементов поверхности, когда на клемме розетки нет черного цвета. Часто соединение элемента и клеммной колодки ослабляется, что приводит к сгоранию клеммной колодки и концов элемента.
Комплектующие для плиты / духовки
Схемы электрических соединений для систем кондиционирования воздуха — Часть вторая ~ Электрические ноу-хау
Введение в типы систем кондиционирования воздуха,
Введение в типы двигателей / компрессоров, используемых в системах кондиционирования воздуха.
И в статье « Электрические схемы для систем кондиционирования — Часть первая » я объяснил следующие моменты:
Важность электропроводки для систем кондиционирования воздуха,
Как получить электропроводку для систем кондиционирования воздуха ?,
Типы электрических схем для систем кондиционирования воздуха,
Как читать электрические схемы?
Сегодня я объясню Электропроводка для различных типов систем кондиционирования и оборудования .
Третий: электрические схемы для системы кондиционирования воздуха систем — продолжение
Электрика
электрические схемы для типового оборудования для кондиционирования воздуха Основные виды и
оборудования в общих системах кондиционирования воздуха были:
Оконный кондиционер
ед. ,
Сплит-кондиционер
ед.,
Мульти-сплит воздух
блоки кондиционирования,
1- Оконные кондиционеры
1.1 Окно Воздух
Установки кондиционирования Строительство В корпусе оконного кондиционера находятся следующие компоненты: (см. Рис.1 )
Рис.1: Окно Блоки кондиционирования воздуха Строительство
Конденсатор (наружный змеевик),
Вентилятор конденсатора,
Герметичный компрессор,
Испаритель (внутренний
змеевик кондиционера),
Вентилятор испарителя (нагнетатель),
Controls: Элементы управления для
Оконный блок прост и встроен, в его состав входят: (см. рис.2)
Рис.2: Окно Органы управления кондиционерами
А вращающийся
селектор / переключатель режима
отмечен шкалой горячего-холодного из пяти позиций (выкл., высокий
охлаждение, низкое охлаждение, высокий вентилятор, слабый вентилятор) без настроек температуры.
А вращающийся
Переключатель термостата работает как переключатель включения / выключения для
компрессор, его состояние зависит от того, на какую температуру / степень охлаждения вы его установили.
(обычно есть 8 позиций для
степень охлаждения).
Жалюзи
переключатель поворота: это переключатель включения / выключения, который управляет двигателем поворота, ответственным
для управления движением и углом направления, в котором подается воздух
от жалюзи в комнату.
1. 2 Поток мощности в параллельной цепи типичного оконного воздуха
кондиционер
Окно кондиционер
блоки питаются от однофазного источника питания (см. рис.3 ), поэтому его ответвленная цепь и ее
основной шнур питания, состоящий из 3-х проводов (Земля
провод, провод под напряжением и нейтральный провод).
Рис.3: Окно Цепь питания блока кондиционирования воздуха
Филиал
цепь будет происходить от одного из однополюсных устройств защиты от перегрузки по току.
устройство OCPD включено в электрическую панель.
Затем пройдите
система кабельных каналов (кабелепроводы, каналы,…) к средствам отключения какого-либо типа
подходит для применения.
Наконец,
сетевой шнур оконного кондиционера
соединенный с этим разъединяющим средством с одной стороны, другая сторона входит
кожух агрегата, подключаемый к клеммной коробке агрегата.
1.3 Электрические соединения внутри окна воздух
кондиционеры Здесь нас интересуют
как основной шнур питания подключен внутри устройства, и это может быть
объясняется следующим образом (см. Рис.4 ):
A- Внутри устройства
основной шнур питания
разделить на:
Провод массы (либо
зеленый или оголенный провод) прикручивается к металлическому корпусу блока.
Горячий провод
Нейтральный провод.
B- Горячий провод идет
к переключателю на оконном блоке для подачи питания на жизненно важные части,
компрессор и двигатель вентилятора:
Горячий провод к селекторному переключателю
к переключателю термостата к компрессору
Горячий провод к селекторному переключателю
к двигателю вентилятора.
C- нейтральный
провод будет подключен к двигателю вентилятора и компрессору без каких-либо
переключатель. Эти соединения выполняются на разъеме проводов на задней панели
селекторный переключатель так, все нейтральные провода являются общими между собой, потому что они
подключены к одной и той же точке.
Некоторые примеры полных схем электропроводки оконного кондиционера приведены на рис. 5 .
Кроме того, в Рис. 6 вы можете найти примеры полных электрических схем оконного кондиционера, которые устанавливаются на корпусе блока.
Рис.6: Окно Схемы электрических соединений блока кондиционирования воздуха — заводская установка
Кроме того, вы можете найти примеры полных электрических схем оконного кондиционера, сенсорного и дистанционного управления в Рис.7 .
Рис.7: Электрические схемы оконного кондиционера — сенсорное и дистанционное управление, тип
1,4 Поток мощности внутри стандартного оконного кондиционера в режиме охлаждения
Когда вы переводите селекторный переключатель в режим охлаждения, мощность, которая поступает от шнура, подключенного к переключателю через горячий провод, поступает на вентилятор, чтобы вентилятор работал.
Селекторный переключатель также подает питание на компрессор по горячей проволоке, но компрессор не будет работать, пока термостат не перейдет в положение включения, затем компрессор сработает и начнется цикл охлаждения.
2- Блоки воздушного охлаждения с раздельным охлаждением
2.1 Конструкция агрегатов с разделенным воздушным охлаждением Сплит-системы — это индивидуальные системы
в котором два теплообменника разделены (один снаружи, один внутри) (см. Рис.8 ). Есть
две основные части сплит-кондиционера:
Рис.8: Конструкция агрегатов с разделенным воздушным охлаждением
Наружный блок,
Внутренний блок.
Этот агрегат устанавливается вне помещения
или офисное помещение, которое необходимо охлаждать и в котором находятся важные компоненты
кондиционер нравится:
Компрессор,
Вентилятор охлаждения конденсатора,
Расширительный клапан.
Самый распространенный тип внутреннего блока — это
настенный тип, хотя другие типы, такие как потолочный и напольный
навесные также используются. Внутренний блок производит охлаждающий эффект внутри
комната или офис и вмещает следующие компоненты:
Змеевик испарителя или
змеевик охлаждения,
Вентилятор охлаждения или нагнетатель,
Трубка сливная,
Жалюзи или ребра,
Воздушный фильтр,
Органы управления.
2.2 Поток мощности в параллельной цепи типичного раздельного воздуха
кондиционер Сплит-кондиционер
блоки питаются либо от:
Однофазный источник питания (см. Рис.9 и Рис.11 ),
поэтому его ответвленная цепь и основной шнур питания, состоящий из 3-х проводов (заземляющий провод, горячий провод и нейтральный провод).
Трехфазный источник питания (см. Рис. 12 ),
поэтому его ответвленная цепь и основной шнур питания, состоящий из 5 проводов (заземляющий провод, 3 горячих провода и нейтральный провод).
Рис.9: Блоки охлаждения с разделенным воздухом — однофазные — Внутренние подача Наружные
Рис.10: Блоки воздушного охлаждения с разделением на фазы — однофазные — Схема электрических соединений
Рис.12: Блоки воздушного охлаждения с разделением на две фазы — трехфазные
Рис.13: Блоки воздушного охлаждения с разделением на три фазы — Схема электрических соединений
Филиал
цепь будет происходить от однополюсной / трехполюсной перегрузки по току
защитное устройство OCPD, включенное в электрическую панель.
Затем пройдите
система кабельных каналов (кабелепроводы, каналы,…) к средствам отключения какого-либо типа
подходит для применения.
После этого
сетевой шнур сплит-кондиционера
соединен с этим разъединяющим средством с одной стороны, другая сторона
подключается к клеммной коробке во внутреннем блоке (см. Рис. 9, ) или в наружном блоке (см. Рис. 10 ) в соответствии с рекомендациями производителя и электрическими схемами.
Примечание:
если подключение к источнику питания выполнено во внутреннем блоке, внутренний
используются средства отключения, и если подключение к источнику питания выполняется вне помещения
блок, наружное средство отключения (см. Рис. 14 ) с подходящей защитой
(IP) (ознакомьтесь с рекомендациями производителя и схемами подключения).
Рис.14: Средства отключения наружной установки
Наконец, мощность
передается через 3-проводной или 5-проводный кабель от клеммной коробки в
внутренний блок к клеммной коробке в наружном блоке или наоборот, как показано на
вышеупомянутый пункт.
Есть сигнал
кабель, также соединяющий регулятор внутреннего блока с регулятором в
Наружный блок.
2.3 Электрические соединения внутри The Split air
кондиционеры
Электропроводка внутри внутреннего и внешнего блоков сложнее, чем у оконных блоков кондиционирования воздуха. Это всегда заводская проводка, и с нашей точки зрения как инженеров-электриков, это никак не повлияет на нашу работу.Тем не менее, мы предоставляем несколько примеров схем электропроводки, включая управляющую проводку, для справки, как показано ниже: Рис. 15 .
Рис.15: Сплит-кондиционеры — внутренние Схема электрических соединений
3- Мульти-сплит-кондиционеры
3.1 Силовая разводка кондиционеров мульти-сплит
В наши дни, Мульти-сплит воздух
кондиционеры также широко используются (см. Рис.16 ). В агрегатах на один наружный агрегат
есть два внутренних блока, которые можно разместить в двух разных комнатах или
два разных места внутри большой комнаты.
Рис.16: Кондиционеры с несколькими сплит-системами
Электропроводка для
кондиционеры с несколькими сплит-системами будут такими, как в рис.17 ниже.
Электропроводка мини-тепловых насосов будет выглядеть так же, как и в системе Split air.
Охлаждающие устройства на дальние расстояния (см. Рис.19).
Рис.19: Мини-тепловые насосы
Тем не менее, вы можете найти ниже несколько примеров
схемы подключения мини-
Тепловые насосы (см. Рис. 20), и вы можете сравнить их с тепловыми насосами Split air.
Блоки охлаждения, особенно в силовой (высоковольтной) проводке.
5.1 Раздельные блоки
Строительство А
сплит-система описывает систему кондиционирования воздуха или теплового насоса, которая разделена
на две части (см. Рис.21 ), которые:
Наружная секция,
Внутренняя часть.
Рис.21: Строительство блоков с раздельными корпусами
В
наружный блок расположен снаружи, обычно на земле, но иногда и на
крыша. В нем находятся следующие компоненты:
Компрессор (ы),
Змеевик (-ы) конденсатора,
Вентилятор (ы) конденсатора,
Двигатель (и) вентилятора конденсатора,
Решетка вентилятора,
Запорная арматура,
Клапан реверсивный,
Дополнительные аксессуары (если
любой).
В
Внутренняя секция обычно располагается во внутреннем шкафу или гараже.Здесь находится
следующие компоненты:
Воздуходувка (и),
Змеевик испарителя,
Терморегулирующий вентиль (ы)
и дистрибьютор (и)
Подшипники и вал,
Дополнительные аксессуары.
5.2 Электропроводка в раздельных блоках Электропроводка в
Блоки Split Packaged состоят из 3 основных частей:
Высоковольтная часть (силовая
часть),
Контроль высокого напряжения и
моторная часть,
Блок управления низкого напряжения.
1- Высоковольтная часть (силовая
часть) 🙁 см. рис.22)
Рис.22: Электропроводка Split Packaged unit — Высоковольтная часть
Филиал
цепь будет исходить от одного из трехполюсных устройств защиты от перегрузки по току.
устройство OCPD включено в электрическую панель.
Тогда пройдите
система кабельных каналов (кабелепроводы, каналы,…) к:
Разъединитель
средства внутреннего блока (Воздухообрабатывающий агрегат),
Средство отключения
наружного блока (конденсатор / испаритель).
2- Контроль высокого напряжения и
часть двигателя: (см. рис.23)
Рис.23: Электропроводка блока Split Packaged — Блок управления высоким напряжением и двигателя
Включая высокий
проводка напряжения внутри блока обработки воздуха и внутри конденсатора / испарителя
Блок.
Внутри воздухоподготовителя
блока, высоковольтная проводка питает внутренний вентилятор, обогреватель и обеспечивает
мощность для трансформатора.
Внутри блока конденсатора / испарителя проводка высокого напряжения
приводит в действие внешний вентилятор и компрессор.
3- Контроль низкого напряжения
часть: Эта часть имеет (2) режим для
операции, которые:
Режим кондиционера,
Тепловой режим.
A- В режиме A / C: (см. Рис. 24)
Рис.24: Электропроводка блока Split Packaged — Блок управления низкого напряжения — A / C Mode
Термостат отправить
сигнал в (2) направлениях следующим образом:
Через Y-провод к
включить наружный вентилятор и компрессор,
Через провод G к
включите комнатный вентилятор.
B- В жару
Режим: (см. Рис.25)
Рис.25: Электропроводка Раздельный агрегат — Блок управления низкого напряжения — тепловой режим
Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной проводки электронного управления тепловым насосом, которая находится внутри вашего дома.
В наши дни на рынке представлено много типов электронных термостатов, поэтому, пожалуйста, убедитесь, что тип термостата, который вы используете, можно заменить на более новый. Новый программируемый термостат теплового насоса можно приобрести менее чем за 50 долларов.
Обычно электронный термостат в США питается от источника питания 24 В переменного тока, который поступает от силового трансформатора 110 В / 24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации термостата в вашем доме, прежде чем предпринимать какие-либо действия по устранению неисправностей или замене.Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту для этого.
Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их демонтировать.
В системе теплового насоса есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.
Проводка термостата теплового насоса — Типичный цвет проводов и схема соединений
Как показано на схеме, вам необходимо включить термостат, и питание 24 В переменного тока подключено к клеммам R и C .Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.
Клемма Y — это место, где подключается сигнал для сигнала кондиционера охлаждающего воздуха. Этот терминал вызывает необходимость охлаждения помещения, когда установленная температура ниже, чем температура в помещении. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.
Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов. В большинстве случаев реверсивный клапан находится под напряжением при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.
Следовательно, важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем вы сможете выполнить правильное подключение к термостату.
Терминал O используется, когда в системе, которую вы используете, есть реверсивный клапан (или четырехходовой клапан), который включается в режиме охлаждения.Если реверсивный клапан включен во время работы в режиме нагрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно соединение, то есть используется терминал O или B , но не оба.
В некотором оборудовании имеется 2-я ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода различается.
Иногда имеется 2-я ступень отопления, когда дополнительное отопление дополняет основную систему отопления.Обычно это устанавливается в регионах, где случилась экстремальная зима. В этом случае будет присутствовать клемма W2 .
Некоторые термостаты могут иметь функцию под названием Emergency Heat , при установке которой она отключает тепловой насос. Затем он включит нагрев полосы, который станет основным источником нагрева. Эту функцию следует использовать только на время, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал — E .
Обратите внимание на следующие функции, которые встроены в большинство современных программируемых термостатов теплового насоса.
Проверка низкого напряжения, сообщающая о низком уровне входящей мощности.
Коды ошибок, которые сообщают вам причину, по которой ваша система не работает должным образом.
Минимальное время выключения компрессора 3 минуты для предотвращения коротких циклов компрессора. Короткое включение компрессора сокращает его срок службы.
Программируемые дневные и ночные настройки заданной температуры.
Настройки выходных и функции ограничения для отпуска.
Возможность проверить состояние термостата и управлять настройками удаленно через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.
Вернуться к домашней странице «Электропроводка термостата теплового насоса»
электрическая духовка по лучшей цене в Индии
Популярные товары для электрических духовок
Двухэтажная электрическая печь для выпечки Berjaya
82000 рупий
Techmate Industries
Электрическая подовая печь с камнем
31000 рупий
Акаса Интернэшнл
Электрическая духовка PM-E26B
1 рупий.35 лакх
Шанти Инженеры
Импортная электрическая печь для пиццы
Кришна коммерческое оборудование
Электрическая подовая печь FFE-1D2
45000 рупий
Falcon Food Equipment (торговая марка Al Basit Impex)
Электрическая духовка
100 рупий
Qtronic Equipments India Private Limited
Электрическая духовка
58000 рупий
Mongia & Company (Mfg.Div.)
Электрическая духовка расстоечный
рупий 1,25 лакха
Aarul Industries India Private Limited
Электрическая духовка
45000 рупий
ТОО Macquino Innovations
Промышленные регенерационные печи
рупий 2.20 лакх
Mish Horeca Services
Примечания по устранению неисправностей и ремонту микроволновых печей
1994-2020 Все права защищены.
Полное или частичное воспроизведение этого документа разрешено, если оба
выполняются следующие условия:
1. Это примечание полностью включено в начало. 2. Взимается бесплатно, кроме расходов на копирование.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
Неосторожное устранение неисправностей микроволновой печи может привести к летальному исходу или к худшему.Опытные техники встретили своего производителя в результате кратковременного промаха.
суждения при тестировании духовки со снятой крышкой. Микроволновые печи
без сомнения, самый опасный тип бытовой электроники
в широком распространении.
Источники питания даже для самых маленьких микроволновых печей работают при очень высокой температуре.
смертельные уровни напряжения и тока. Не пытайтесь устранять неполадки, ремонтировать или
модифицировать такое оборудование без понимания и соблюдения ВСЕХ соответствующих
правила техники безопасности для высокого напряжения и / или подключенных к сети электрических и
электронные системы.
Мы не несем ответственности за повреждение оборудования, ваше эго в масштабах округа.
перебои в подаче электроэнергии, спонтанно возникшие мини (или более крупные) черные дыры, планетарные
сбои, травмы или что-то еще хуже, которые могут возникнуть в результате использования этого
материал.
Вернуться к FAQ по ремонту микроволновой печи Содержание.
Введение
Радиолокационный диапазон кто-нибудь?
Вспомните, когда вам действительно приходилось использовать настоящую духовку, чтобы разморозить телевизор
обед? Вспомните — давным-давно — до видеомагнитофонов, до ПК (и да, до
Компьютеры Apple тоже), казалось бы, почти до динозавров.Там
было время, когда термин «ядерная бомба» не использовался ни для чего, кроме бомб
и энергетические реакторы.
Долгое время велись споры о том, можно ли использовать микроволновые печи.
безопасно — с точки зрения микроволнового излучения и молекулярного повреждения пищевых продуктов.
Были ли эти проблемы решены или просто отброшены в сторону, не совсем понятно.
Чисто. Тем не менее, микроволновая печь заняла свое место практически в
каждая кухня на планете. Придут ценители изысканной кухни
их коллективные носы при мысли об использовании микроволновой печи для
за кипятком — если что.Однако трудно отрицать
удобство и скорость приготовления, которые обеспечивает этот относительно простой
прибор.
Микроволновые печи — чрезвычайно надежные устройства. Есть хороший шанс
что ваша духовка проработает 10 и более лет без ремонта
любого вида — и на уровнях производительности, неотличимых от того, когда он
впервые был доставлен из коробки. В отличие от другой бытовой электроники
где новая модель вводится каждые 20 минут — у некоторых даже есть полезные
доработки — микроволновая печь существенно не изменилась в
последние 20 лет.Готовка есть готовка. Сенсорные панели теперь почти универсальны
потому что они дешевле в производстве, чем механические таймеры (а также
более удобный). Однако старая микроволновая печь будет только разогревать продукты.
а также новый.
В этом документе содержится информация о техническом обслуживании и ремонте, относящаяся к
большинство существующих микроволновых печей. Это позволит вам быстро
определить вероятную причину и оценить стоимость запчастей. Вы будете
возможность принять осознанное решение о том, лучше ли новая печь
альтернатива.За небольшими исключениями, определенные производители и модели будут
не подлежат рассмотрению, поскольку существует так много вариантов, что такое лечение
требуется огромный и очень подробный текст. Вернее, самые частые проблемы
будут рассмотрены и будут представлены достаточно основные принципы работы
чтобы вы могли сузить проблему и, вероятно, определить курс
Акция на ремонт. Во многих случаях вы сможете сделать то, что требуется
за небольшую часть стоимости, которую взимает ремонтный центр — или —
возможность оживить то, что иначе ушло бы в мусорный бак
или продолжал свое нынешнее занятие в качестве дверного упора или подставки для ног.
Если вы все еще не можете найти решение, вы научитесь отличному
иметь дело и иметь возможность задавать соответствующие вопросы и предоставлять соответствующую информацию
если вы решили опубликовать на sci.electronics.repair. В любом случае у вас будет
удовлетворение от осознания того, что вы сделали столько, сколько могли, прежде чем принять это
для профессионального ремонта. Вы сможете решить, стоит ли это затрат
ремонта. С вашими новообретенными знаниями у вас будет верхний
вручную, и нечестный или некомпетентный техник не сможет легко завалить его снегом.
База данных по ремонту СВЧ он-лайн
Microtech поддерживает веб-сайт с большим объемом информации о микроволновой печи.
ремонт духовки, включая онлайн-базу данных технических советов с сотнями решений
к распространенной проблеме для многих моделей микроволновых печей. Также есть
обширный список ссылок на другие интересные сайты, посвященных микроволновой печи
(включая этот документ!). Комплексный
Информация о безопасности — это
также должен прочитать. Я полагаю, что не совсем случайно, некоторые из его
формулировка кажется удивительно знакомой! Microtech также предлагает учебные
видео и книги по ремонту микроволновых печей и видеомагнитофонов.
Вполне возможно, что ваша проблема уже освещена на сайте Microtech.
В этом случае вы можете значительно упростить устранение неполадок или, по крайней мере,
подтвердите диагноз перед заказом запчастей. Моя единственная оговорка с уважением
к базам данных технических советов в целом — это не имеет ничего общего с Microtech
в частности — симптомы могут иногда вводить в заблуждение, и решение
то, что работает в одном случае, может не относиться к вашей конкретной проблеме. Следовательно,
понимание того, как и почему используется оборудование, а также некоторые полезные
очень желательно старомодное тестирование, чтобы свести к минимуму риск замены
запчасти, которые оказались не плохими.
Самые простые проблемы
Плохие переключатели блокировки или несоосность двери, вызывающая перегорание предохранителей или их отсутствие
работа при нажатии кнопки пуска. Найдите и замените неисправный
переключатели и / или переставьте дверь.
Дуга в камере печи: тщательно очистите камеру печи и волновод.
Замените обугленную или поврежденную крышку волновода. Гладкие шероховатые края металла.
Подкрасьте внутреннюю краску.
Перегорел предохранитель из-за скачка напряжения или старости: замените предохранитель. На редкость
В некоторых случаях главный предохранитель может даже работать с перебоями, вызывая очень странные
симптомы.
MOV, вероятно, на контроллере, возможно, закорочен из-за питания
всплеск перегорает предохранитель контроллера. Удалить остатки MOV, заменить
предохранитель и проверьте, замените MOV для будущей защиты от перенапряжения.
Неустойчивая работа сенсорной панели из-за утечки — дайте сенсорной панели просохнуть в течение недели.
Баги в работе — плата контроллера приятный теплый сейф уютный
место для воспитания семьи …..
Более подробные объяснения представлены в другом месте этого документа.
Отремонтировать или заменить?
С микроволновыми печами малого и среднего размера, которые продаются за 60-100 долларов, вряд ли можно
есть смысл потратить 60 долларов на ремонт. Даже полноразмерные микроволновые печи с
полнофункциональную сенсорную панель можно приобрести менее чем за 200 долларов. Таким образом, замена
следует серьезно подумать, прежде чем вкладывать большие инвестиции в
старая духовка.
Однако, если вы можете сделать ремонт самостоятельно, уравнение резко изменится.
так как ваши затраты на запчасти будут составлять от 1/2 до 1/4 того, что взимает профессионал
и, конечно, ваше время свободно.Образовательные аспекты также могут быть
привлекательный. Вы многому научитесь в процессе. Многие проблемы могут быть
решается быстро и недорого. Починить старую микроволновку в общежитии
комната может иметь смысл в конце концов.
Вернуться к FAQ по ремонту микроволновой печи Содержание.
Установка и профилактическое обслуживание
Установка и использование микроволновой печи
Для обеспечения безопасности и удобства следуйте этим рекомендациям:
Прочтите руководство пользователя от корки до корки, особенно если это ваше первое
микроволновая печь.Что за концепция! По крайней мере, вы можете обнаружить, что ваш
духовка имеет функции, о которых вы даже не подозревали. Во всяком случае, там
могут быть требования или предложения, которые относятся к вашей модели и будут
позволит вам максимально эффективно использовать новую микроволновую печь.
По возможности выбирайте автономный блок, а не встроенный. Это будет
дешевле покупать, дешевле и проще в обслуживании и, возможно, более надежно
поскольку вентиляция и прилегающие теплогенераторы не будут такими
во многом фактор.
Выберите удобное расположение — легкий доступ, не слишком высоко или не слишком низко.
Это особенно важно, если вместо этого открывается дверца духовки.
из в левую часть (правда, так построено всего несколько моделей).
Включите микроволновую печь в отдельную 3-проводную заземленную цепь.
Временное использование переходника с 3 на 2 контакта допустимо, только если розетка
коробка должна быть правильно заземлена (BX, Romex или кабелепровод с заземлением)
И заземляющий провод адаптера или клемма надежно прикреплены к розетке.
винт заземления коробки.
В любом случае убедитесь, что розетка находится в хорошем состоянии. Убедитесь, что
вилка (или переходник) плотно прилегает и нет заметного нагрева
розетки во время использования микроволновой печи. Если есть, разложите
металлические полоски каждого штыря, если возможно, и / или замените
выход.
Заземленная розетка важна для безопасности. Микроволновые печи высокие
силовые устройства и отдельная цепь исключат неприятное сгорание предохранителя
или отключение автоматического выключателя, когда несколько приборов используются в
в то же время.Это также сведет к минимуму возможность радиочастотного
Помехи (RFI) между ним и любым электронным оборудованием, которое может быть
по той же схеме. GFCI не нужен, пока розетка исправна.
заземлен и может привести к ложному срабатыванию некоторых микроволновых печей.
Тестеры розеток Inexpensice доступны в хозяйственных магазинах, домашних центрах,
и дистрибьюторов электрических деталей, чтобы убедиться, что розетка исправна.
проводные и заземленные.
Обеспечьте достаточную вентиляцию — не прижимайте ее к стене или клину.
это под плотно прилегающим навесным шкафом (или внутри него, если на то пошло!)Оставьте не менее 2 дюймов со всех сторон и, если возможно, сверху.
Не позволяйте детям пользоваться микроволновой печью без надлежащего присмотра. Это
очень легко вызвать пожар из-за чрезмерного использования времени или мощности
настройки. Даже такая простая вещь, как попкорн из микроволновки, может взорваться и / или
загорится, если нагреваться слишком долго — например, 5 минут вместо моего точно
определился 3:41 на высоте :-).
Обслуживание микроволновой печи
Большинство людей ничего не делают для обслуживания микроволновой печи.Многие пойдут
в течение 20 лет и более без заметного снижения производительности.
Несмотря на то, что не требуется особого профилактического обслуживания, регулярная чистка по крайней мере
позволит избежать потенциально дорогостоящего ремонта в будущем. Большая часть этого
включает в себя вещи, которые не требуют захода внутрь и могут сделать все. Магазин
который хочет добавить профилактическое обслуживание, делая другой ремонт
просто пытается пополнить свой кошелек — все, что требовалось для
убедитесь, что исправность духовки должна быть включена. 🙂
Очищайте внутреннюю часть камеры духового шкафа после использования влажной тканью и
моющее средство при необходимости.Накопленные пищевые отложения могут со временем обугливаться
приводящие к искрам, дуге, нагреву и повреждению слюдяной крышки волновода
и внутренняя краска — а также потенциально более серьезные повреждения
магнетрон. Если есть вероятность скопления пищевых отложений
над крышкой волновода в своде камеры снимите волновод
накройте и тщательно очистите внутреннюю часть волновода.
Очистите корпус и сенсорную панель снаружи аналогичным образом. НЕ ДЕЛАЙТЕ
используйте спрей, если любой может проникнуть внутрь через дверную защелку или
вентиляционные отверстия или мокрой тряпкой.Будьте особенно осторожны с
области сенсорной панели, так как жидкость может просочиться снизу, что приведет к
кнопки не реагируют, залипают или работают неустойчиво. Не используйте сильные
растворителей (хотя можно и немного изопропилового спирта, чтобы удалить
липкие остатки от нежелательных этикеток, например).
Осмотрите шнур и вилку на предмет физических повреждений и убедитесь, что
вилка надежно и плотно вставлена в розетку, особенно если
устанавливается внутри шкафа. (Да, я знаю, что это сложно, но
Я вас об этом предупреждал !.) Жара, особенно от сочетания
микроволновая / конвекционная печь или другие приборы, производящие тепло
может повредить вилку и / или шнур. Если есть признаки перегрева на
сама розетка, розетка (и, возможно, вилка) должна быть
заменены.
Периодически проверяйте вентиляцию на предмет скопления пыли и грязи.
отверстия или решетки. Очистите их и используйте пылесос, чтобы всосать
рыхлая пыль. Сохранение свободной вентиляции сводит к минимуму вероятность
перегрев.
Прислушайтесь к любым необычным звукам, исходящим изнутри духовки.Хотя эти
приборы не совсем тихие, скрипят, визжат, царапают и т. д.
шумы — особенно если их не было, когда печь была новой — могут
указать на необходимость более тщательного обслуживания, например, замены ремня.
или моторная смазка. Решение этих мелких проблем сейчас может предотвратить
в будущем капитальный ремонт.
Держите кухню в чистоте. Да я знаю, это не совсем микроволновка
конкретные, но тараканы и другие незваные гости могут просто любить
поселиться в отсеке электроники духовки на красивом теплом
печатная плата контроллера или ее окрестности, и они обычно не
самые опрятные люди в мире.
Если уже слишком поздно и у вас периодически возникает проблема с заражением тараканов.
внутри отсека электроники скажите им, чтобы они заблудились, а затем поставьте оконный экран
над вентиляционными отверстиями (или там, где они входят). Такая открытая сетка должна
существенно не влияет на охлаждение электронных компонентов. Однако,
сетка, вероятно, забивается быстрее, чем оригинальные жалюзи, поэтому
убедитесь, что его регулярно чистят. Если возможно, уберите все, что привлекает
нежелательные арендаторы (и все, что они могли оставить, включая их
яйца !!).ВНИМАНИЕ: См. Раздел: БЕЗОПАСНОСТЬ перед поездкой.
внутри.
ВНИМАНИЕ: Не распыляйте ничего в отверстия, куда вставляется дверная защелка.
или в любом месте вокруг сенсорной панели, так как это может привести к внутреннему короткому замыканию
и дорогостоящие повреждения — или где-то еще внутри, если на то пошло. Если ты сделаешь это
случайно отключите духовку от сети и дайте ей высохнуть в течение дня или двух.
Как долго сохраняется микроволновая энергия?
Мать, вероятно, предупреждала вас: «Подождите несколько секунд (или минут).
после звукового сигнала, чтобы все микроволны исчезли ».Нет научного
основание для такой рекомендации. Как только прозвучал звуковой сигнал (или дверь
открыт), это безопасно. Это потому что:
Не бывает остаточного микроволнового излучения от микроволн.
печь — либо производится, либо отсутствует.
В микроволновом генераторе мало энергии по сравнению с
используемая сумма. Типичный высоковольтный конденсатор — единственный
компонент, который может накапливать энергию — имеет мощность менее 15 Вт-с
(Ватт-секунды) даже для самых больших духовок.Потребляемая мощность обычно
От 800 до 1500 Вт в зависимости от размера духовки. Следовательно, конденсатор будет
полностью опорожняется менее чем за 0,1 секунды — задолго до окончания звукового сигнала
или дверь вышла за переднюю панель. (На основе цифр, приведенных выше, для
духовка на 1500 Вт с конденсатором мощностью 15 Вт, это больше 0,01 секунды!)
ВНИМАНИЕ: Это относится только к * работающей * микроволновой печи! Если нет
тепла, магнетрон может не потреблять ток от высоковольтной сети
питание и высоковольтный конденсатор могут оставаться заряженными в течение длительного времени.В этом
В этом случае существует реальный риск потенциально смертельного поражения электрическим током даже
после нескольких минут или более отключения от сети! См. Раздел:
БЕЗОПАСНОСТЬ, если вы будете искать неисправности в микроволновой печи.
Назад к Часто задаваемым вопросам по ремонту микроволновой печи Содержание.
Устранение неполадок микроволновой печи
БЕЗОПАСНОСТЬ
Следующее относится к поиску и устранению неисправностей микроволновой печи — когда шкаф
крышка снята. Также есть информация о безопасности при правильном использовании
печь в последующих разделах ниже.
См. Стандартный отсек для электроники микроволновой печи.
для идентификации деталей.
Микроволновые печи, наверное, самая опасная из бытовых приборов.
обслуживать. Очень высокие напряжения (до 5000 В) при потенциально очень высоких
токи (AMP) присутствуют при работе — смертельная комбинация. Эти
опасности не исчезают даже при отключении от сети, так как есть накопитель энергии
устройство — конденсатор высокого напряжения — который может сохранять опасный заряд
долгое время.Если есть малейшие сомнения в своих знаниях
и возможности справиться с этими опасностями, заменить печь или получить ее
профессионально отремонтирован.
Неосторожный поиск неисправности микроволновой печи может не только спугнуть вас от
высокое напряжение при относительно высоких токах, но может излучать микроволновое излучение, как
Что ж. Когда вы снимаете металлическую крышку микроволновой печи, вы обнажаете
к опасным — потенциально смертельным — электрическим соединениям. Вы
может также подвергаться потенциально опасному воздействию микроволнового излучения, если
вы включаете духовку с открытой крышкой, и есть повреждение или несоосность
волновод в камеру печи.
В СВЧ-генераторе есть высоковольтный конденсатор. Всегда проверяйте
что он полностью разряжается, прежде чем даже думать о прикосновении или прощупывании
что-нибудь в цепях высокого напряжения. См. Разделы по устранению неполадок
далее в этом документе.
Чтобы предотвратить возможность чрезвычайно опасного поражения электрическим током, отключите
духовку от розетки переменного тока, прежде чем снимать крышку, и не подключайте ее
по возможности использовать его с снятой крышкой. Если вы должны зондировать
live, удалите соединения с магнетроном (см. ниже), чтобы предотвратить
непреднамеренное генерирование микроволн, кроме случаев, когда это абсолютно необходимо
во время устранения неполадок.Разрядите высоковольтный конденсатор (с помощью духовки
отсоединен), а затем используйте зажимные провода для любых подключений перед подключением
его и подать питание. Затем, отключив питание и отключив духовку от сети
еще раз разрядите высоковольтный конденсатор.
ВНИМАНИЕ: опытных специалистов ударило током сильнее, чем кирпич
даже от тщательного исследования высоковольтных цепей включенной микроволновой печи.
Поэтому я настоятельно рекомендую избегать любых проверок цепей высокого напряжения — почти
все может быть определено путем осмотра и испытаний компонентов с печью
отключен.
Схема микроволновой печи особенно опасна, потому что отдача от
высокое напряжение — это шасси — он не изолирован. Кроме того, HV
пиковое значение может превышать 5000 В при номинальном постоянном токе более 0,25 А при
50/60 Гц — длительная номинальная мощность трансформатора высокого напряжения может превышать
1500 Вт при кратковременной доступности гораздо большей мощности. Всегда соблюдайте
протокол высокого напряжения.
Есть два дополнительных фактора, не связанных с электрической безопасностью
* вероятно * отсутствует в бытовых микроволновых печах, но все же требуется
следует упомянуть:
Существует очень небольшая вероятность того, что изолятор антенны на
верх магнетрона изготовлен из оксида бериллия (BeO), который
чрезвычайно токсичный материал в виде пыли или порошка.(Solid BeO — это
не особо опасен.) Керамика из ВеО отлично нагревается
проводник и по этой причине может присутствовать в изоляционных частях радара
магнетроны, а также лазерные трубки высокой мощности и т.п. Если BeO присутствует,
должна быть хотя бы одна заметная предупреждающая табличка. Однако есть
всегда есть возможность действительно старой микроволновой печи с магнетроном
содержащие BeO без предупреждающей этикетки или с места падения. Так что, это
хорошая практика НЕ пытаться разбить, разбить, измельчить, измельчить или иным образом
атаковать керамический изолятор в верхней части магнетрона.
Высоковольтные конденсаторы в действительно старых микроволновых печах могли быть
наполнены ПХБ (PolyChloroBenzenes), которые были запрещены в 1979 году за
канцерогенный. Маловероятно, что они протекут. Только не руби их!
Правила техники безопасности
Эти рекомендации предназначены для защиты от потенциально смертельного поражения электрическим током.
опасности, а также оборудование от случайного повреждения.
Учтите, что опасность для вас не только в вашем теле, обеспечивающем проводимость.
путь, особенно через ваше сердце.Любые непроизвольные сокращения мышц
вызванные шоком, хотя, возможно, сами по себе безвредны, могут вызвать побочные
повреждения — внутри этого типа оборудования много острых краев, а также
другие части, находящиеся под напряжением, с которыми вы можете случайно коснуться.
Цель этого набора рекомендаций — не напугать вас, а скорее
предупредить вас о соответствующих мерах предосторожности. Ремонт телевизоров, мониторов,
микроволновые печи, другое бытовое и промышленное оборудование может быть как
выгодно и экономично.Только убедитесь, что это безопасно!
Не работайте в одиночку — в экстренной ситуации присутствие другого человека
может быть необходимо.
Всегда держите одну руку в кармане, когда где-нибудь поблизости
подключенная к сети или высоковольтная система.
Носите обувь с резиновым дном или кроссовки.
Не носите украшения или другие предметы, которые могут случайно коснуться
электрической цепи и проводят ток, или могут попасть в движущиеся части.
Установите рабочее место вдали от возможных оснований, которые могут случайно
контакт.
Знайте свое оборудование: телевизоры и мониторы могут использовать части металлического корпуса
в качестве возврата на землю, но шасси может быть под напряжением по отношению к
заземление линии переменного тока. В микроволновых печах корпус используется в качестве заземления.
возврат за высокое напряжение. Кроме того, не думайте, что шасси
подходящая площадка для вашего испытательного оборудования!
Если печатные платы необходимо снять с их креплений, установите изолирующие
материал между досками и все, к чему они могут привести.Держи их
место с помощью шнурка или изоленты. Подоприте их изоляционными палками —
пластик или дерево.
Если вам нужно проверить, припаять или иным образом прикоснуться к цепям при выключенном питании,
разрядить (через) большие конденсаторы фильтра источника питания мощностью 25 Вт или
больший резистор от 5 до 50 Ом / В приблизительное значение.
В частности, для микроволновой печи используйте резистор от 25 до 100 кОм, рассчитанный на
не менее 5 кВ и несколько ватт при
надежный зажим, ведущий к шасси. Установите резистор на конце колодца.
изолированная палка.Коснитесь каждой из клемм конденсатора незаземленным
конец резистора на несколько секунд. Тогда, чтобы быть вдвойне уверенным, что
конденсатор, если он полностью разряжен, закоротите его выводы с помощью лезвия
отвертка с хорошей изоляцией. Я также рекомендую оставить закорачивающий зажим
через клеммы конденсатора при работе в качестве дополнительной страховки. В большинстве,
вы взорвете предохранитель, если забудете вынуть его при включении питания
микроволновая печь.
Подключите / отключите все измерительные провода при отключенном оборудовании и
отключен.Используйте зажимы или припаяйте временные провода, чтобы добраться до тесноты.
места или труднодоступные места.
Если вы должны зондировать под напряжением, обмотайте изолентой все, кроме последней 1/16 дюйма
измерительных щупов, чтобы избежать случайного короткого замыкания
может вызвать повреждение различных компонентов. Обрежьте ссылочный конец
метр или осциллограф к соответствующему заземлению, так что вам нужно только
щупать одной рукой.
Выполните как можно больше тестов при выключенном питании и оборудовании.
отключен.Например, полупроводники в блоке питания телевизора или
Монитор можно проверить на короткое замыкание с помощью омметра.
Используйте изолирующий трансформатор, если есть вероятность контакта с линией
подключенные цепи. Variac (TM) не является изолирующим трансформатором!
(См. Следующий раздел относительно изолирующих трансформаторов и СВЧ
духовки.) Использование GFCI (прерыватель цепи замыкания на землю) защищен
розетка — хорошая идея, но она не защитит вас от ударов с многих точек
в линии, подключенной к телевизору или монитору, или на стороне высокого напряжения микроволновой печи
духовка, например.Автоматический выключатель слишком медленный и нечувствительный, чтобы обеспечить
любая защита для вас или, во многих случаях, вашего оборудования. GFCI может,
однако не допускайте курения заземления щупа прицела, если вы
случайно подключите заземленный осциллограф к корпусу под напряжением.
Не пытайтесь ремонтировать, если вы устали. Мало того, что ты будешь больше
небрежно, но ваш основной диагностический инструмент — дедуктивное рассуждение — будет
не работать на полную мощность.
Наконец, никогда ничего не предполагайте, не проверив это сами!
Не выбирайте ярлыков!
Как уже отмечалось, GFCI (прерыватель цепи замыкания на землю) НЕ защитит вас.
от высокого напряжения, поскольку вторичная обмотка высоковольтного трансформатора
обеспечение этого тока и любого тока, потребляемого вторичной обмоткой
к земле не будет обнаружен GFCI.Однако использование GFCI
желательно свести к минимуму риск удара током от участков линии
схемы, если у вас нет изолирующего трансформатора.
Изолирующий трансформатор также имеет ограниченную ценность, поскольку шасси IS
возврат HV и является большим очень соблазнительным местом, чтобы коснуться, опереться или почистить
против.
И, конечно же, ни одно из этих устройств не защитит дураков от самих себя!
Будьте предельно осторожны при работе с крышкой микроволновой печи.
Разделительные трансформаторы и микроволновые печи
Нет смысла использовать изолирующий трансформатор с микроволновой печью
для проверки схем высокого напряжения. Это должно быть ОГРОМНОЕ из-за
высокая мощность микроволновой печи, и поскольку возврат высокого напряжения является
шасси, которое заземлено, оно не будет очень полезным, как отмечалось выше.
Однако развязывающий трансформатор можно и нужно использовать для проверки первичной обмотки.
боковые цепи, если необходимо, включая блокировки, двигатели, симистор / реле и т. д.Отключите высоковольтный трансформатор, чтобы исключить возможность высокого напряжения.
шок и для уменьшения нагрузки.
На самом деле лучшая политика — НИКОГДА не пытаться что-либо измерить.
в секции HV, когда печь запитана — это почти никогда не требуется в
любом случае. Сбои обычно легко обнаруживаются путем выполнения теста с
духовка отключена. Если вы настаиваете на измерениях в реальном времени, подключите
измеритель до подачи питания и отключать или перемещать только его датчики
после отключения питания И снятия крышки ВН (даже если счетчик
загорается или взрывается!).Квалифицированный обслуживающий персонал был убит электрическим током
с использованием соответствующего испытательного оборудования на микроволновых печах!
Советы по поиску и устранению неисправностей
Многие проблемы имеют простые решения. Не думайте сразу, что
Ваша проблема — это некая комбинация эзотерического комплекса, запутанного
неудачи. Для микроволновки может быть неисправная дверца
выключатель блокировки или просто перегоревший предохранитель.
Если вы застряли, спите на нем. Иногда просто позволяя проблеме
кружение в голове приведет к другому, более успешному
подход или решение.Не работайте, когда вы очень устали — это и то, и другое
опасны (особенно для микроволновых печей) и в основном непродуктивны
(или, возможно, разрушительный — очень разрушительный).
Если вам необходимо снять крышку или произвести другую разборку, сделайте заметки о том, что
винт куда пошел — могут они не все одинаковые. Больше заметок — лучше
чем меньше.
Бутылки для таблеток, канистры из пленки и пластиковые лотки для кубиков льда пригодятся для
сортировка и хранение шурупов и других мелких деталей после разборки.
Выберите хорошо освещенное рабочее место, где могут
располагаться — не на ворсистом коврике с глубоким ворсом.Что-то вроде большого пластика
лоток с небольшим выступом может пригодиться, поскольку он предотвращает попадание мелких деталей
скатывание с рабочего стола. Лучшее место также будет относительно
без пыли и позволяет приостановить поиск и устранение неисправностей, чтобы поесть, поспать или
думаю, без необходимости складывать все в картонную коробку для хранения.
Базовый набор высококачественных ручных инструментов будет всем, что вам нужно для работы на
микроволновая печь. Они не обязательно должны быть действительно дорогими, но плохого качества.
инструменты хуже, чем бесполезны и могут нанести ущерб.Стэнли или ремесленник
в порядке. Необходимые инструменты включают в себя набор Philips и прямое лезвие.
отвертки, тонкие плоскогубцы, кусачки и устройства для снятия изоляции.
Паяльник средней мощности и канифольный припой сердечника (никогда не используйте кислоту
припой сердечника или материал для запотевания медных труб на электронном оборудовании)
понадобится, если вам нужно отсоединить какие-либо припаянные провода (на
намеренно или случайно) или заменить припаянные компоненты.
Однако в большинстве силовых компонентов микроволновых печей используются беспаечные.
разъемы (наконечники) и запасные части обычно также идут с ними.
См. Документ: Устранение неисправностей и ремонт
Consumer Electronics Equipment для получения дополнительной информации о пайке и
техники переделки и другая общая информация.
Ассортимент беспаечных разъемов (наконечники и гайки) удобен, когда
ремонт внутренней проводки. Также потребуется обжимной инструмент, но
Вариант за 4 доллара подходит для случайного использования.
Старые мертвые микроволновые печи часто могут быть ценным источником оборудования, а иногда и
даже такие компоненты, как выключатели блокировки и магнетроны, поскольку эти компоненты
часто взаимозаменяемы.Не пропагандируя роль вьючной крысы, это
иногда имеет свои преимущества.
Испытательное оборудование
Не начинайте с электронного испытательного оборудования, начните с аналитических
мышление. Многие проблемы, связанные с бытовой электроникой
не требуют схемы (хотя она может оказаться полезной). Большая часть чего-либо
Проблемы с микроволновой печью легко решаются с помощью не более чем мультиметра (DMM
или ВОМ). Осциллограф для ремонта микроволновой печи не понадобится, если только
вы в конечном итоге пытаетесь исправить логику в контроллере — крайне маловероятно.
Цифровой мультиметр или ВОМ необходим для проверки напряжения питания (НЕ
высокое напряжение, однако) и проверка выключателей блокировки, предохранителей,
проводка, и большая часть компонентов СВЧ-генератора. Это делает
не обязательно быть дорогим, но поскольку вы будете зависеть от его показаний,
надежность важна. Даже относительно недорогой цифровой мультиметр от Radio
Хижина подойдет для большинства ремонтных работ. Вы будете удивляться, как вы когда-либо
жил без одного! Стоимость: 25-50 долларов.
Другие полезные части «испытательного оборудования»:
СВЧ-детектор утечки.Доступны недорогие типы
в домашних центрах или по почте. Это не очень точно или
чувствительные, но лучше, чем ничего. Также смотрите разделы: «СВЧ
течеискатели »и« Простые микроволновые течеискатели ».
Детектор мощности СВЧ. Их можно купить или сделать один
от небольшой неоновой (NE2) лампы или лампы накаливания со скрученными проводами
все вместе. Иногда такие самодельные решения долго не сохраняются.
но обязательно подтвердит, что микроволновая мощность присутствует внутри
камера печи.Примечание: при тестировании всегда держите в духовке какой-либо предмет.
чашки воды достаточно.
Термометр (стеклянный, а не металлический) для контроля температуры воды во время
силовые испытания.
Пробник высокого напряжения (профессиональный, а не самодельный!). Однако это
действительно редко требуется. Низкое напряжение, сопротивление или непрерывность
проверки выявят большинство проблем. ВНИМАНИЕ: высокое напряжение в
СВЧ-печь ОТРИЦАТЕЛЬНА (-) по отношению к шасси. Должен
вы случайно используете неправильную полярность измерительного щупа со своим измерителем,
не меняйте местами зонды просто = это может быть последнее, что вы когда-либо делали.Отключите духовку от сети, разрядите высоковольтный конденсатор и только потом замените
соединения.
Существуют специальные испытательные приборы для магнетрона и микроволнового излучения, но если вы не
в бизнесе это ненужные излишества.
Безопасный разряд высоковольтного конденсатора
Это важно — для вашей безопасности и для предотвращения повреждения устройства под
тестируйте, а также ваше испытательное оборудование — что большой конденсатор высокого напряжения
в микроволновом генераторе быть полностью разряженным, прежде чем прикасаться к чему-либо
или делая замеры.Хотя они должны включать внутренние
резисторы для прокачки, они могут выйти из строя. В любом случае несколько минут могут быть
требуется для падения напряжения до незначительного уровня.
Метод, который я рекомендую, заключается в использовании резистора высокой мощности примерно 5 кОм.
50 Ом / В рабочего напряжения конденсатора. Это предотвратит
дуговая сварка, связанная с разрядом отвертки, но будет достаточно короткой
постоянная времени, так что конденсатор упадет до низкого напряжения не более
несколько секунд (в зависимости, конечно, от постоянной времени RC и исходной
вольтаж).
Для высоковольтного конденсатора в микроволновой печи используйте 100 кОм.
резистор номиналом не менее 5 киловольт и несколько ватт для вашего
разгрузочный виджет, с зажимом выводящий на шасси. Как практический
Дело в том, что такой резистор будет сложно найти.
Итак, сделайте одну из последовательной струны от 10 до 20 1/2 Вт или 1 Вт нормальной
резисторы.
Причина выбора резистора таким образом заключается в удержании напряжения.
Только обычные резисторы рассчитаны на напряжение от 200 до 500 В, но может быть и столько же.
как 5 кВ на кап.Вы не хотите, чтобы высоковольтное напряжение проходило через терминалы
резистора. Доступны специальные высоковольтные резисторы, но они
дорогие и недоступные у обычных дистрибьюторов электроники.
Закрепите провод заземления на неокрашенном месте на шасси. Использовать
датчик разряда с каждой стороны конденсатора по очереди на секунду или две.
Поскольку постоянная времени RC составляет около 0,1 секунды, это должно разрядить заряд.
быстро и безопасно.
Затем подтвердите с помощью отвертки с ХОРОШЕЙ ИЗОЛЯЦИЕЙ на конденсаторе.
терминалы.Если есть большая искра, вы каким-то образом узнаете, что ваша
первоначальная попытка оказалась менее чем полностью успешной. Есть очень небольшое
шанс, что конденсатор может быть поврежден неконтролируемым разрядом, но при
по крайней мере, опасности не будет.
Наконец, рекомендуется перебить конденсатор зажимом.
клеммы, чтобы убедиться, что он полностью разряжен, пока вы работаете
в области. Да, конденсаторы, как известно, спонтанно восстанавливают некоторые
плата. В худшем случае вы взорвете предохранитель при включении, если забудете
убери это.
ВНИМАНИЕ: НЕ используйте цифровой мультиметр для проверки напряжения на конденсаторе, если вы не
иметь подходящий датчик высокого напряжения. Если разрядка не сработала, вы можете
взорвать все — включая себя.
Подходящий разгрузочный инструмент может быть изготовлен следующим образом:
Припаяйте один конец резистора соответствующего размера (100 кОм, 25 Вт в этом
корпус или ряд меньших резисторов) к хорошо изолированному зажиму
поводок длиной от 2 до 3 футов. Не оборачивайся вокруг — это соединение
должны быть защищены по соображениям безопасности.
Припаяйте другой конец резистора к хорошо изолированной точке контакта.
например, 2 дюйма голого медного провода # 14, установленного на конце
2-х футовый стержень из ПВХ или плексигласа, который будет выступать в качестве удлинительной ручки.
Прикрепите резистор к изолирующему стержню с помощью пластикового электрического
лента.
Этот разгрузочный инструмент защитит вас от опасной зоны. В
Схема индикатора разряда конденсатора описана в документе:
Тестирование конденсаторов, безопасный разряд и другие связанные
При желании информация может быть встроена в инструмент разряда.
Опять же, всегда дважды проверяйте с помощью надежного высоковольтного измерителя или закорачивая
изолированной отверткой!
Причины для разрядки конденсаторов использовать резистор, а не отвертку:
Не повредит отвертки и клеммы конденсатора.
Не повредит конденсатор (из-за импульса тока).
Это снизит уровень стресса вашего супруга из-за того, что ему не нужно слышать эти
страшные щелчки и треск.
Попадание в микроволновую печь
Вы аннулируете гарантию — по крайней мере, в принципе.Обычно нет
гарантийные пломбы на микроволновой печи, поэтому, если вы не нанесете видимых повреждений или не повредите
винты или пластик, вряд ли это обнаружится. Вам нужно
принимать решение. Микроволновую печь, на которую распространяется гарантия, вероятно, следует вернуть за
гарантийное обслуживание при возникновении любых проблем, за исключением наиболее очевидных
и простые решения.
Отключите прибор от сети! Обычно покрытие из листового металла сверху и по бокам
легко снимается после отвинчивания головки 8-16 или шестигранной головки
саморезы по металлу.Большинство из них находится сзади, но некоторые могут ввинчиваться в
стороны. Обычно они не все одинаковы! По крайней мере, один из них включает
стопорная шайба для надежного заземления крышки на корпус.
Обратите внимание, что на некоторых духовках (я слышал, что некоторые модели Sharp это делают), там
также может быть один винт, который немного длиннее других, чтобы войти в
выключатель блокировки защитного футляра и предотвращает подачу питания на духовку, если она
отсутствует или вместо него используется один из более коротких винтов.
Итак, при снятой крышке внутри ничего не запитывается (что хорошо
вещь для безопасности!).Но когда крышка
заменены винтами в случайных местах, велика вероятность
что духовка больше не работает. Вроде как русская рулетка.
И, если его потом доставят в сервисный центр, они узнают, что у кого-то
был внутри. Если они не совсем честны, они могут делать любые
заявить, что они хотят, что могло быть повреждено, даже если все, что вы сделали
был снят и заменил крышку, ничего не трогая внутри.
«Ремонт обойдется в 195 долларов, потому что вы взорвали сенсорную панель, сняв
покрытие.»
Поэтому важно учитывать любые различия.
в винтовых типах, чтобы их можно было вернуть на то же место. Обложка будет
затем поднимите и снимите. Обратите внимание, как пальцы на крышке сцепляются с
основной шкаф — они важны для предотвращения микроволнового
утечка после повторной сборки.
См. Стандартный отсек для электроники микроволновой печи.
для идентификации деталей. Не все духовки так широко открыты. Если твой
компактный блок, все действительно можно сжать воедино.:) Подробности будут
различаются в зависимости от производителя и модели, но большинство основных компонентов будут
выглядят довольно похоже на изображенные на фото. Обратите внимание, что для этой модели
лампа духовки находится внутри отсека электроники, рядом с
напряжение на нити магнетрона — менять лампочку здесь действительно лучше
оставлено профессионалу, если вы иначе не войдете внутрь!
Разрядите высоковольтный конденсатор, как описано в разделе:
Безопасный разряд высоковольтного конденсатора
прежде чем даже подумать о том, чтобы что-нибудь прикоснуться.
Схема, показывающая все компоненты производства электроэнергии, обычно
приклеивается к внутренней стороне крышки. Сколько контроллера в комплекте
варьируется, но обычно минимален.
К счастью, все части микроволновой печи можно легко заменить, а большинство
детали для микроволнового генератора легко доступны в любом месте
например MCM Electronics, Dalbani и Premium Parts.
Соберите в обратном порядке. Будьте особенно осторожны, чтобы не защемить
провода при установке крышки.К счастью, внутри микроволновки
широко открыта, и это несложно. Убедитесь, что ВСЕ металлические пальцы
вокруг передней кромки плотно прилегать к кромке передней панели. Это
важно, чтобы избежать микроволнового излучения, если волновод или магнетрон
получить какие-либо физические повреждения. Убедитесь, что вы удалили винты.
вернитесь в нужные места, особенно в то, что обосновывает
крышка к шасси.
Вернуться к FAQ по ремонту микроволновой печи Содержание.
Принципы работы
Мгновенное (2 минуты на ВЫСОКОМ) СВЧ-печи теория
См. Стандартный отсек для электроники микроволновой печи.
для идентификации деталей.
Типичная микроволновая печь использует от 500 до 1000 Вт микроволновой энергии.
на частоте 2,45 ГГц для нагрева пищи. Этот нагрев вызван в основном вибрацией.
молекул воды. Таким образом, пластиковые, стеклянные или даже бумажные контейнеры будут
нагреваться только за счет теплопроводности от горячей пищи. Есть небольшая передача
энергия непосредственно к этим материалам.Это также означает, что еда не
должен быть проводником электричества (попробуйте нагреть чашку дистиллированной воды)
и эта электромагнитная индукция (используется в других местах для высокочастотных
бесконтактный обогрев) не задействован.
Что примечательного в 2,45 ГГц? Не так много. Молекулы воды не
резонансный на этой частоте. Широкий диапазон частот подойдет для нагрева
вода эффективно. 2,45 ГГц была выбрана, вероятно, по ряду других причин.
в том числе отсутствие вмешательства в существующие присвоения электромагнитного спектра и удобство
в реализации.Кроме того, длина волны (около 5 дюймов) дает
разумное проникновение микроволновой энергии в пищу. 3 дБ (половина
мощность) составляет около 1 дюйма для жидкой воды — половина мощности поглощается в
внешний 1 дюйм глубины, еще 1/4 мощности в следующем дюйме, и так
вперед.
«Промышленные печи по-прежнему часто работают на частоте 915 МГц и других частотах около 6
Также используются ГГц.
Вода имеет множество резонансов во всем спектральном диапазоне, но самый низкий
Частота резонанса вращательного резонанса составляет около 24 ГГц.Другие
резонансы возникают в миллиметровом диапазоне волн через инфракрасный порт.
Для справок обратитесь к книгам Таунса и Горди по микроволновой спектроскопии «.
Поскольку полость камеры духовки хорошо отражает микроволны, почти все
энергия, вырабатываемая духовкой, используется для нагрева пищи и нагрева
скорость, таким образом, зависит только от доступной мощности и количества еды.
приготовлено. Если не учитывать потери из-за конвекции, время нагрева пищи составляет примерно
пропорционально его весу.Таким образом, на две чашки воды потребуется примерно вдвое больше
долго доводить до кипения как один.
Отопление не изнутри (как принято считать). Проникновение
глубина микроволнового излучения составляет несколько сантиметров, так что снаружи готовится быстрее
чем внутри. Однако, в отличие от обычной духовки, микроволновая энергия
проникает через эти несколько сантиметров, а не наносится полностью снаружи
еды. Заблуждение может возникнуть при выборке чего-то вроде
начинка для пирога только что из микроволновки (или в обычной духовке для этого
иметь значение).Так как пирог остывает только снаружи, внутренняя начинка
окажется намного горячее, чем корка, и останется таким в течение
много времени.
Один очень реальный эффект, который может возникнуть с жидкостями, — это перегрев. это
можно нагреть чистую жидкость, например воду, до температуры выше точки кипения
если нет центров образования пузырьков, таких как пылинки или контейнер
несовершенства. Такая перегретая жидкость может внезапно и сильно закипеть.
при вынимании из духовки с опасными последствиями.Это может произойти
в микроволновой печи, поскольку нагревание жидкости происходит относительно равномерно.
В плите нагрев осуществляется за счет теплопроводности от горелки или змеевика и там
будет достаточно возможностей для образования маленьких пузырьков на дне задолго до
весь объем достиг точки кипения.
Большинство металлических предметов следует исключить из микроволновой печи, так как любые острые предметы
края (области с высоким градиентом электрического поля) могут создавать искры
или возникновение дуги, что, по крайней мере, представляет опасность пожара.Безопасный металл в микроволновой печи
полки будут иметь красиво закругленные углы.
Никогда не используйте микроволновую печь без каких-либо предметов внутри, так как
СВЧ-генератор не имеет нагрузки — вся энергия скачет вокруг
внутри многое отражается обратно в источник. Это может вызвать
дорогостоящее повреждение магнетрона и других компонентов.
Почему микроволны не просачиваются сквозь стекло?
«Я пытаюсь выяснить, из чего состоит стакан в микроволновой печи.
в яблочко.я не смог получить лучшего ответа, чем
«проволочная сетка». Если вы можете помочь, я буду очень признателен ».
В стеклянную панель встроена проволочная сетка. Поскольку отверстия
в сетке намного меньше длины волны 2,45 ГГц
микроволн (около 5 дюймов или 12,5 см), он практически непрозрачен для
микроволны и практически вся энергия отражается обратно в
полость печи.
(От: Филиппа (я куплю гласную) Гещикевич (filipg @ repairfaq.org).)
Приветствия. Вы когда-нибудь видели «сетчатый» спутниковый диск вблизи? Вы будете
обратите внимание, что он выглядит так, как будто он сделан из простой проволочной сетки, которая
можно получить в строительном магазине (в США это называется «куриный забор»
:-). Причина, по которой это работает, заключается в том, что волна, которую поднимает блюдо
длиннее отверстия в сетке. Попробуйте сыграть в теннис
мяч на «проволочной сетке» в микроволновке — БУДЕТ работать, потому что
мяч больше лунок. Волна в микроволновке
около 2.5 см «в длину» … если отверстия меньше этого
(на самом деле вы хотите, чтобы они были как можно меньше — без ущерба для
«наблюдение за едой» — чтобы свести к минимуму любые паразитные и гармонические волны
от побега … как прыгающие мячи для тенниса, гольфа и пинг-понга и
шарики с сетки — вы хотите поймать все возможные размеры — пока
все равно будет видно насквозь) они ничего не выпустят из
духовой шкаф.
Кстати, это не совсем «стекло», а скорее «бутерброд» из стекла, от
снаружи проволочная сетка (обычно лист металла, который штампуется
или просверлил с отверстием — как маска цветного ТВ ЭЛТ!), и
листом стекла или пластика, чтобы убедиться, что пища разбрызгивается и
конденсацию паров легко очистить — представьте, что соскребаете сетку!
Как работает микроволновая печь
Работа микроволновой печи действительно очень проста.Это состоит
из двух частей: контроллера и СВЧ-генератора.
Принципиальная схема схемы генерации микроволн и частей
контроллер обычно приклеивается к внутренней стороне крышки.
Контроллер определяет время приготовления, включая микроволновую печь.
включить и выключить. Уровень мощности определяется соотношением времени включения и времени выключения.
в 10-30 секундном цикле.
Микроволновый генератор питается от сети переменного тока. повышает его до высокого напряжения,
и применяет это к специальному типу вакуумной трубки, называемому магнетроном.
изменилось с его изобретения во время Второй мировой войны (для радара).
Контроллер
Контроллер обычно включает микрокомпьютер, хотя и очень недорогой.
устройства могут иметь просто механический таймер (что по иронии судьбы, вероятно,
дороже в производстве!). Контроллер запускает цифровые часы
и таймер готовки; устанавливает уровни мощности микроволн; запускает дисплей; и в высоком
производительность духовок, контролирует датчики влажности или температуры.
Уровень мощности в большинстве микроволновых печей устанавливается регулировкой ширины импульса
СВЧ-генератор обычно с циклом, который длится 10-30 секунд.За
Например, HIGH будет гореть постоянно, MEDIUM может быть 10 секунд, 10
секунд, а LOW может быть 5 секунд включен, 15 секунд отключен. Сила
соотношения не совсем линейны, так как период разминки составляет от 1 до 3 секунд.
после включения микроволновой печи.
Однако в некоторых моделях используется более тонкое управление, вплоть до непрерывного
диапазон мощности. Обычно это инверторные модели, в которых используется более
сложный тип источника питания, чем простой трансформатор высокого напряжения,
конденсатор, выпрямитель, система описана ниже.Однако были
некоторые еще в 1970-х, которые делали это с длительностью импульса около 1 секунды
модулированный цикл, достаточно быстрый, чтобы иметь тот же эффект, что и непрерывное управление
для всех практических целей.
Рабочие напряжения для контроллера обычно выводятся с понижением
трансформатор. Контроллер активирует схему генерации микроволн.
с помощью реле или симистора.
Датчики
Более сложные печи могут включать в себя различные датчики. Наиболее распространены
датчики температуры и влажности.Конвекционная печь будет включать
датчик температуры над камерой духового шкафа.
Поскольку эти датчики подвергаются воздействию пищи или ее паров, отказы
Сами датчики-щупы встречаются часто.
Вентиляторы охлаждения
Поскольку от 30 до 50 процентов мощности микроволновой печи рассеивается в виде
тепло в магнетроне, охлаждение чрезвычайно важно. Всегда проверяйте
Охлаждающий вентилятор / двигатель от пыли и грязи, при необходимости смажьте. Пара
капли масла для электродвигателя или 3-в-1 будут иметь большое значение.Если есть
ремни, осмотрите их на предмет износа и при необходимости замените.
Духовка, которая отключается через несколько минут работы, может охладиться.
проблема, неисправный термостат перегрева, неисправный магнетрон или
работает от очень высокого сетевого напряжения переменного тока, увеличивая мощность печи.
Одно интересное замечание: поскольку от 30 до 50 процентов мощности уходит через вентиляционные отверстия
в задней части как тепло, микроволновая печь действительно только эффективнее, чем
обычные средства, такие как плита или газовая или электрическая духовка для обогрева
небольшие количества чего угодно.С обычной духовкой или плитой потраченная впустую энергия
идет на нагрев кастрюли или духовки, воздуха и так далее. Однако это
относительно не зависит от количества пищи и может рассматриваться как
фиксированные накладные расходы. Следовательно, есть точка пересечения, за которой больше
эффективнее использовать обычное тепло, чем высокотехнологичные микроволновые печи.
СВЧ-генератор
Это подсистема, которая преобразует мощность сети переменного тока в микроволновую энергию.
В большинстве микроволновых печей используется метод грубой силы, который
состоит из 5 частей: трансформатора высокого напряжения (HV), работающего от сети переменного тока,
Высоковольтный выпрямительный диод, высоковольтный конденсатор, магнетрон, волновод к камере печи.(Некоторые используют твердотельный инвертор вместо простого высоковольтного трансформатора.
Это будет обсуждаться позже.)
Самый распространенный микроволновый генератор состоит из следующих элементов:
Высоковольтный трансформатор. Обычно вторичная обмотка составляет около 2000 VRMS.
от 0,5 до 1 А — больше или меньше в зависимости от номинальной мощности духовки.
Также будет обмотка низкого напряжения для нити магнетрона (3,3 В
при 10 А типично).
Вы не можете пропустить это, так как это самый большой и тяжелый видимый компонент
после снятия крышки.Будет пара быстроразъемных клемм
для входа переменного тока — пара выводов для нити магнетрона. и один
подключение для выхода ВН. Возврат ВН будет прикреплен непосредственно к
рама трансформатора и, следовательно, шасси.
В этих трансформаторах используется как можно меньше меди. В
первичная обмотка для 115 В переменного тока обычно составляет всего 120 витков толстого провода, то есть около 1
витков на вход и выход вольт (это примерно 1/4 числа витков в
«нормальный» силовой трансформатор.(Обычно можно посчитать первичный
Оказывается, разглядывая как заведено — разборки не требуется!) Так что там
будет около 3 витков для нити магнетрона и 2080 витков для
обмотка высокого напряжения для упомянутого выше трансформатора. Причина, по которой они
может уйти с таким небольшим количеством оборотов, что он работает с полной загрузкой около 90
процентов времени, но все еще находится на краю насыщенности ядра.
Компоненты ВН фактически соответствуют характеристикам трансформатора ВН.
Производительность пострадает, если значение мкФ замененного высоковольтного конденсатора не будет равным.
близок к оригиналу.
Также в сердечнике трансформатора обычно имеется «магнитный шунт».
Это обеспечивает некоторое ограничение тока, возможно, для компенсации различных
условия нагрузки магнетрона. Однако одного сокращения недостаточно.
с вероятностью поражения электрическим током, если вы войдете в контакт с
Обмотка ВН!
Выпрямитель — обычно номинальное значение от 12000 до 15000 КДП при около 0,5 А. Наиболее
обычно это будет прямоугольный или цилиндрический, длиной около 0,5 дюйма
с проволочными выводами.Иногда это коробка, прикрученная к шасси. Один
конец будет электрически соединен с шасси.
Конденсатор — от 0,65 до 1,2 мкФ при рабочем напряжении около 2000 В переменного тока. Заметка
что такое использование «рабочего напряжения» может вводить в заблуждение как фактическое напряжение
на конденсаторе может превышать это значение во время работы. Конденсатор
имеет металлический корпус с быстроразъемными клеммами наверху (один конец). Всегда
разрядите конденсатор, как описано ниже, прежде чем прикасаться к чему-либо внутри
после снятия крышки.
Магнетрон — трубка для производства микроволн включает нагретую нить накала
катод, многорезонансные полости с парой постоянных керамических колец
магниты для вывода электронных лучей на спиральные орбиты и выходную антенну.
Магнетрон чаще всего имеет форму коробки с ребрами охлаждения в средней части,
соединения нити накала / высокого напряжения в нижней части и антенна (скрытая
волноводом) сверху. Иногда он имеет цилиндрическую форму, но это
реже. Частота микроволн обычно 2.45 ГГц.
При утилизации деталей из мертвых микроволновых печей сохраните высоковольтные компоненты.
(трансформатор, конденсатор и диод) как группа (при условии, что все
хороший). Затем, если требуется ремонт другой духовки, возможно, лучше
замените все 3 оба, потому что это устраняет неопределенность, если более 1
часть вышла из строя или незначительна, и они были разработаны, чтобы иметь
лучшая совместимость.
Трансформатор высокого напряжения
(От: Джона Де Армонда.)
Трансформатор носит несколько названий, в зависимости от того, где вы находитесь.Переменная
сопротивление, поток рассеяния, поток рассеяния и т. д. Это точно то же самое
конструкция и принцип работы как неоновый трансформатор, некоторые виды HID
световые балласты и трансформаторы постоянного тока некоторых серий.
Ядро — это почти стандартное ядро »E» (или ядро »H», если хотите) с одним
исключение. Центральная ножка имеет воздушный зазор. Обмотки на концах ножек
буквы «E» вместо центральной ноги.
Вокруг сердечника есть два магнитных пути для поля, создаваемого
в первую очередь путешествовать.
Происходит это в момент нагрева, из-за инертности всей конструкции (ТЭНы остывают, внутренний каркас выравнивается температурно), в общем в работе схема мне очень понравилась, а потому рекомендуется для самостоятельного повторения. Автор — ГУБЕРНАТОР.
При работе с термотрубками удобен строительный фен с узкой насадкой. Пригодился ИК пирометр, гравер.
Симистор любой подходящий по току и напряжению. Токоограничительный резистор в цепи управляющего электрода – 0,5…1,1 кОм, лучше большее значение.
Три подготовленных конца смотаны, скреплены тонкой луженной проволочкой и тщательно пропаяны. Место пайки, при применении безотмывных флюсов, изолированно термотрубкой.
Удалил их остатки мелкой шкуркой. Отметки-точки на пластиковой ручке сделал в виде углублений маленьким бором-шариком, цифры выгравировал самодельной гравировальной фрезой из обломка 3 мм сверла. Углубления заполнил черным асфальтным лаком. После высыхания лака, счистил его излишки сверху мелкой шлифовальной шкуркой. Получился контрастный стойкий к истиранию рисунок.
Данные о температуре выводятся на семисегментный светодиодный индикатор, входящий в модуль с микросхемой TM1637. Данная схема цифрового термометра-термостата является продолжением схемы рассмотренной в статье «Цифровой термометр с термопарой».
Потребуется увеличение площади теплоотвода.
Конечно, для большей информативности лучше бы было использовать два модуля индикации и выводить на обозрение обе величины температуры, но… что имеем.
rar – Загружено 338 раз – 58 КБ
*7000011, (*CU4800), 39CU104, 3.49.060.04
Есть европейский аналог см.ЗДЕСЬ
д. можно в нашем магазине запчастей для бытовой техники. Вы также можете воспользоваться услугами мастера по ремонту электроплит, который доставит и установит терморегулятор для электроплиты. Здесь ремонт электроплит в Зеленограде
Спасибо вашей компании!!!!
В спиральных конфорках используются обычные ТЭНы открытого типа, как в электрочайнике.
Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.
Выбор проводки для электрической печи Проводка для электроплит как мы уже оговаривали выше может быть двух видов — однофазная и трехфазная двухфазная.
Они дешевле, но при этом не уступают интегрированным агрегатам по техническим характеристикам и дизайну. А установка занимает немного времени и не требует особой подготовки.
Он соединяет две точки: защитный автомат в квартирном/домовом электрощите и розетку/клеммник прибора.
Отечественное оборудование рассчитано на 1- или 3-фазное подключение, но мы предлагаем разобрать все три возможные варианта, включая и 2-фазное.
Также проверьте предохранители дома (или прерыватель), подающий питание на диапазон. Проверив с помощью вольтметра, вы должны получить 240 вольт между черным и красным основными проводами питания. Розетка и шнур питания также могут сгореть и выйти из строя.
Затем вам, возможно, придется отключить питание и проверить, нет ли перегоревших проводов. Если все проверки в порядке, вам нужно будет проверить переключатель и управление духовкой.
Поскольку этот контакт не размыкается, элемент все время остается на сильном нагреве = новое время переключения.
,
рис.2)
2 Поток мощности в параллельной цепи типичного оконного воздуха
кондиционер
