схема устройства стиралки Indesit, разборка бытового прибора с горизонтальной и вертикальной загрузкой своими руками

Чтобы разобрать стиральную машинку Индезит, понадобятся не только знания о том, как устроена техника, но и определенный набор инструментов.

Если правильно подготовиться и выполнить все манипуляции, то можно существенно сэкономить на ремонте, ведь многие детали, вышедшие из строя, несложно заменить самостоятельно.

Разберем подробнее, как разобрать стиральную машину Индезит с вертикальной и горизонтальной загрузкой самостоятельно.

Содержание

• Подготовка к разборке
• Схемы устройства стиралок Indesit
• Разбираем бытовой прибор
  • С горизонтальной загрузкой
  • С вертикальной
• Как собрать?
• Какие могут возникнуть сложности и как их преодолеть?
• Заключение

Подготовка к разборке

Прежде чем приступить к процедуре, необходимо найти место, где будут осуществляться работы. Чаще всего стиральные машинки стоят в ванной комнате, размеры которой не позволяют качественно выполнить разбор техники. Площадь должна хорошо освещаться, а самому мастеру необходимо место для демонтированных частей. Поэтому лучше вынести машинку на открытое пространство.

Заранее нужно позаботиться о способах фиксации разбора техники на камеру. Наличие фотографии позволит облегчить процесс сборки прибора.

Инструменты, которые понадобятся для выполнения работ:

1. Отвертки разной длины и формы. Крестовой отверткой удобно откручивать болты, а плоской – поддевать зажимы и отодвигать фиксаторы.
2. Молоток. Он необходим в том случае, когда предстоит замена подшипников.
3. Плоскогубцы.
4. Ключи разного размера.
5. Деревянный брусок.

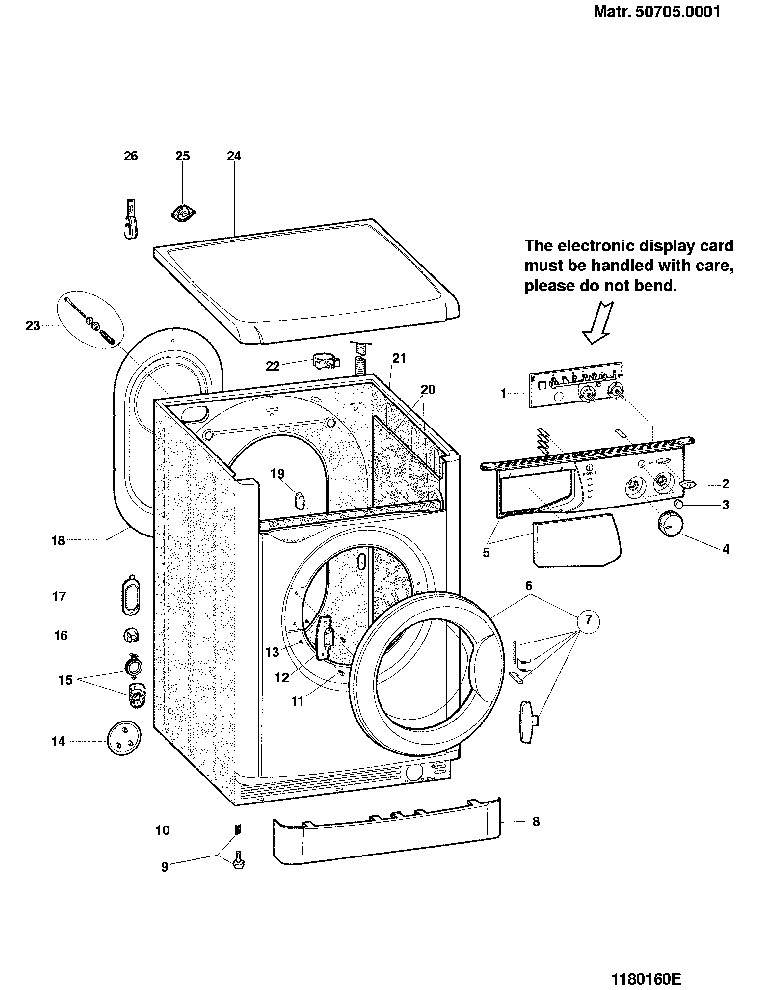

Схемы устройства стиралок Indesit

Мастера по ремонту бытовой техники утверждают, что схемы устройства стиральных машинок Индезит во многом схожи со схемами приборов Аристон. Некоторые детали даже являются взаимозаменяемыми. В то же время, между моделями существуют определенные различия. Поэтому для каждой из них производитель разрабатывает свою схему.

Хорошо, если под рукой будет чертеж той машинки, с которой предстоит работать. Также не лишней окажется схема электроники устройства. Она особенно необходима в том случае, когда предстоит ремонтировать модуль управления.

Разбираем бытовой прибор

Особенности разбора стиральной машинки Индезит будут зависеть от того, какой у нее тип загрузки: вертикальный или горизонтальный. Самыми распространенными моделями являются вторые. Хотя устройства с вертикальной загрузкой также имеются в продаже.

С горизонтальной загрузкой

Невозможно в рамках одной статьи описать разбор каждой отдельной модели стиральной машины Индезит, так как их существует несколько десятков. Однако универсальный алгоритм действий все-таки разработан. С незначительными отклонениями, он применим для всех разновидностей стиральных машин марки Indesit.

Начать нужно с того, что прибор отключают от электросети и коммуникаций, после чего сливают воду. Даже если машинку включали давно, в корпусе все равно может остаться вода.

Порядок действий следующий:

• позаботиться о наличии емкости для жидкости;
• прикрепить к задней панели заборный шланг;
• открыть небольшую дверцу, в нижней части прибора, чаще всего она располагается под люком;
• открутить пробку, вращая ее против часовой стрелки;
• слить воду через шланг;
• убрать таз с жидкостью;
• извлечь из корпуса отсек для моющих средств — для этого прижимают центральный замок, после чего достают деталь.

Когда первоочередные действия будут выполнены, приступают к основной работе. Ее начинают с того, что снимают верхнюю крышку, которая крепится с помощью двух саморезов. Они находятся в верхних углах прибора, сзади. Их откручивают крестовой отверткой.

Следующим шагом становится скручивание крышки сервисного люка. Он расположен на задней стенке, крепится с помощью 6 болтов. Когда крышка будет снята, можно увидеть расположенные за ним детали. В первую очередь – это ремень, накинутый на шкив. Его нужно скинуть.

Затем переходят к разбору передней панели, которая крепится на 2 саморезах. Для их выкручивания используют фигурную отвертку. Один винт располагается над проемом лотка.

Когда все саморезы будут скручены, приступают к отсоединению проводов, ведущих к плате. Это одна из наиболее легких задач, так как достаточно вынуть разъем из гнезда, к которому он подключен. На этом этапе особенно важно сделать фото.

Чтобы добраться непосредственно до модуля управления, придется скрутить двигатель. Доступ к нему получают через задний люк, который уже снят. Затем аккуратно убирают провода, ведущие к ТЭНу и температурному датчику. Теперь снимают панель управления, она также фиксируется на болтах.

Чуть более сложной задачей является снятие ТЭНа, который находится за мотором, под баком. Его прижимает гайка, а само отверстие уплотнено манжетой, что позволяет защитить нагревательный элемент от попадания воды. Вынимать ТЭН нужно, только если есть подозрение, что он неисправен. В остальных случаях его можно оставить на месте. Вытягивать ТЭН нужно раскачивающими движениями.

Дальнейшие действия:

1. Разбор дренажной системы. Для начала снимают крышку, под которой находится сливной фильтр (он уже без воды, так как ее слили заранее). Откручивают болты которыми он крепится к корпусу и подталкивают деталь внутрь. Затем можно снять патрубок, который скрепляет сливной насос и фильтр. Для этого используют плоскогубцы. При проведении процедуры снова может потечь вода, к чему нужно заранее подготовиться.
2. Снятие амортизаторов. Первый амортизатор крепится над верхней стенкой бака на 3 болтах. Их скручивают, после чего аккуратно убирают противовес. Еще два амортизатора можно найти снизу и сверху за лицевой панелью. Их аккуратно демонтируют.
3. Демонтаж манжеты и хомута. Его поддевают отверткой и ведут по окружности, пока она не уткнется в крепление, которое скручивают. Затем убирают хомут, а манжету заправляют в корпус.
4. Снятие бака. Он в машинках марки Индезит неразборный, крепится на пружинах. Если нужно добраться до барабана, его придется пилить ножовкой.
5. Демонтаж клапана впуска воды и прессостата. К клапану впуска воды подбираются с задней части прибора. Прежде чем снять прессостат, нужно отключить провода. Затем останется лишь извлечь его из пластиковой ниши.

Теперь можно приступать к тем действиям, для которых выполнялся разбор машинки. Как снять крышку со стиральной машины Индезит, подскажет эта публикация.

Как разобрать стиралку Индезит, подскажет видео:

С вертикальной

Обладатели приборов с вертикальной загрузкой также могут столкнуться с необходимостью их разбора. В целом, алгоритм не будет отличаться от того, что приведен выше, так как набор деталей в технике одинаковый:

• датчики;
• двигатель;
• бак;
• ремень;
• амортизаторы и пр.

Главное отличие заключается в том, что ось вертикальной машинки выполнена на двух подшипниках, а барабан расположен отверстием вверх.

Основные шаги:

1. Снятие панели управления. Сдвигают ее по направлению к себе, после чего аккуратно отсоединяют контакты.
2. Затем скручивают верхнюю крышку и боковые панели.
3. Отсоединяют хомут от барабана.
4. Затем последовательно отсоединяют находящиеся внутри детали.

Как собрать?

Собрать стиральную машинку Индезит несложно. Достаточно выполнить все действия в обратном порядке, опираясь на записи или фотографии.

Основные шаги:

• если был разобран бак, его собирают, после чего устанавливают в корпус и подключают патрубки;
• возвращают на место мотор, фиксируют снятые провода;
• вставляют ТЭН в пазы;
• устанавливают верхний противовес;
• возвращают на место проводку;
• подключают панель управления;
• надевают ремень;
• выправляют манжету, устанавливают хомут;
• вкручивают фильтр, закрывают фальш-панель;
• устанавливают лоток для порошка;
• фиксируют все датчики.

Останется только собрать корпус, после чего техника будет готова к дальнейшей эксплуатации.

Какие могут возникнуть сложности и как их преодолеть?

Сложности, с которыми можно столкнуться в процессе разбора стиральной машинки Индезит:

1. Чтобы при монтаже деталей не возникло трудностей с обратной установкой, нужно выкручивать их аккуратно, не прилагая значительной силы. Это позволит избежать деформации корпуса и комплектующих, срыва резьбы и не только. Применять молоток и другие ударные инструменты можно лишь в случае крайней необходимости.
2. Чтобы на полу не образовалась большая лужа воды, ее нужно слить заранее. Еще одна опасность присутствия жидкости внутри прибора – это ее попадание на детали. Контакт запчастей и воды может привести к их порче.
3. Потеря болтов сопряжена со сложностью подбора аналогичных по размеру креплений. Поэтому при разборе их нужно складывать в отдельную коробку.

Много важной и полезной информации о ремонте стиральных машин Индезит представлено в этом разделе.

Заключение

Имея под рукой подробную инструкцию по разбору стиральной машины Индезит, справиться с этой задачей несложно. Однако приступать к ней нужно только при наличии хотя бы минимального опыта подобных работ. В остальных случаях лучше доверить ремонт бытовой техники профессионалам.
