Утюг.Виды и работа.Применение и как выбрать.Функции и особенности

С тех пор, когда люди сняли с себя шкуры животных и стали надевать тканую одежду, встал вопрос об удалении с вещей после стирки складок и замятий. Вещи придавливали плоскими камнями, гладили сковородками с раскаленными углями, и что только не придумывали домохозяйки, до тех пор, пока 6 июня 1882 году американский изобретатель Генри Сеели не запатентовал электрический утюг.

И только в 1903 году американский предприниматель Эрл Ричардсон внедрил изобретение в жизнь, изготовив первый утюг с электрическим нагревом, который очень понравился белошвейкам.

Принцип работы и электрическая схема утюга

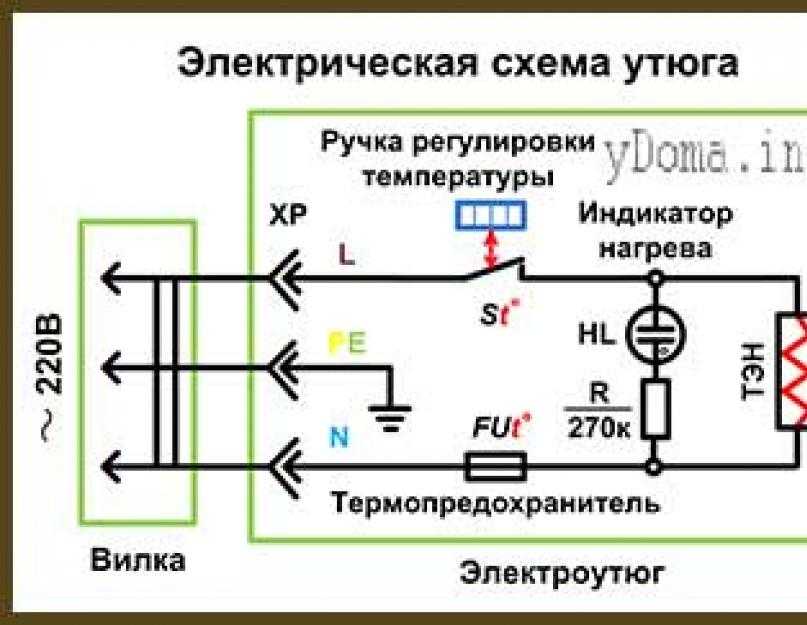

Электрическая принципиальная схема

Если посмотреть на электрическую схему утюга Braun, то можно подумать, что это схема электрообогревателя или электрочайника. И это не удивительно, электрические схемы всех перечисленных устройств мало чем отличаются. Отличия заключаются в конструкции этих бытовых приборов из-за их разного назначения.

Питающее напряжение 220 В через гибкий термостойкий шнур с литой вилкой подается на разъем XP, установленный в корпусе утюга. Клемма PE является заземляющей, в работе участия не принимает и служит для защиты человека от удара электрическим током в случае пробоя изоляции на корпус. Провод PE в шнуре обычно желто- зеленого

цвета.

Если утюг подключается к сети без заземляющего контура, то провод PE не используется. Клеммы L (фаза) и N (ноль) в утюге равнозначны, на какую клемму поступает ноль или фаза значения не имеет.

С вывода L ток подается на Регулятор температуры, и если его контакты замкнуты, то далее на один из выводов ТЭН. С вывода N ток через термопредохранитель поступает на второй вывод ТЭН. Параллельно выводам ТЭНа через резистор R подключена неоновая лампочка, которая светится, когда на ТЭН подано напряжение и утюг нагревается.

Терморегулятор

Чтобы утюг начал нагреваться необходимо питающее напряжение подать на трубчатый электрический нагреватель (ТЭН), запрессованный в подошве утюга. Для быстрого нагрева подошвы применяют ТЭНы большой мощности, от 1000 до 2200 Вт. Если такую мощность подводить постоянно, то уже через несколько минут подошва утюга разогреется докрасна и гладить вещи, не испортив их, будет невозможно. Для глажения изделий из капрона и анида требуется температура утюга 95-110°С, а вещей из льна 210-230°С. Поэтому для установки требуемой температуры при глаженье вещей из разных тканей имеется узел регулировки температуры.

Управление узлом регулировки температуры осуществляется с помощью круглой ручки, расположенной в центральной части под ручкой утюга. При повороте ручки по часовой стрелке, температура нагрева будет увеличиваться, при вращении против часовой стрелки температура нагрева подошвы будет ниже.

Вращение с ручки на узел терморегулятора передается через переходник в виде втулки или металлического уголка, надетого на шток с резьбой терморегулятора. Ручка на корпусе утюга держится за счет нескольких защелок. Чтобы снять ручку достаточно ее поддеть за край с небольшим усилием лезвием отвертки.

Работа терморегулятора утюга Philips и любого другого производителя, обеспечивается благодаря установке биметаллической пластины, которая представляет собой полоску из двух спеченных между собой по всей поверхности металлов с разным коэффициентом линейного расширения. При изменении температуры каждый из металлов расширяется в разной степени и в результате пластина изгибается.

В терморегуляторе пластина через керамический шток связана с бистабильным выключателем. Принцип его работы основан на том, что благодаря плоской изогнутой пружине при переходе через точку равновесия контакты мгновенно размыкаются или замыкаются. Быстродействие необходимо для уменьшения подгорания контактов в результате образования при их размыкании искры. Точку переключения выключателя можно изменять, вращая ручку на корпусе утюга и таким образом управлять температурой нагрева подошвы. При включении и выключении выключателя терморегулятора раздается характерный негромкий щелчок.

Термопредохранитель

Для повышения безопасности эксплуатации утюга в случае, если терморегулятор сломается, например, приварятся между собой контакты, в современных моделях (в советских утюгах термопредохранитель отсутствовал) устанавливают термопредохранитель FUt, рассчитанный на температуру срабатывания 240°С. При превышении этой температуры термопредохранитель разрывает цепь и на ТЭН напряжение больше не поступает. При этом, в каком положении находится ручка регулировки температуры значения не имеет.

Встречаются три вида конструкций термопредохранителей, как на фотографии, и все они работают на принципе размыкания контактов из-за изгибания биметаллической пластины в результате нагрева. На фотографии слева термопредохранитель утюга Philips, справа внизу – Braun. Обычно после снижения температуры подошвы ниже 240°С термопредохранитель восстанавливается. Получается, что термопредохранитель работает как терморегулятор, но поддерживает температуру, подходящую для глажения только льняных вещей.

Для индикации поступления питающего напряжения на ТЭН параллельно его выводам подключают через токоограничивающий резистор R неоновую лампочку HL. На работу утюга индикатор не влияет, но позволяет судить о работоспособности. Если лампочка светит, а утюг не нагревается, значит в обрыве обмотка ТЭНа или плохой контакт в месте подключения его выводов к схеме.

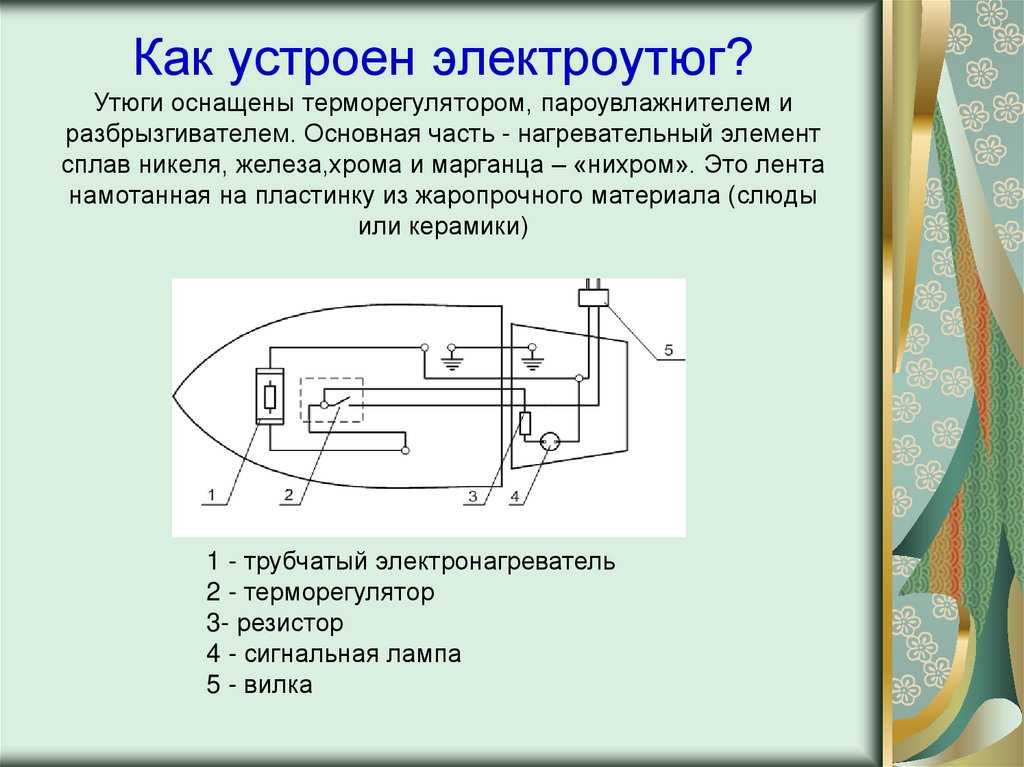

Электромонтажная схема

Вся электрическая схема утюга смонтирована на противоположной стороне подошвы, сделанной из высокопрочного алюминиевого сплава. На этой фотографии изображена электромонтажная схема электрического утюга Philips. Электромонтажные схемы утюгов других производителей и моделей утюгов незначительно отличаются от приведенной на фото.

Питающее напряжение 220 В подается с сетевого шнура с помощью накидных клемм, надетых на выводы 3 и 4. Вывод 4 соединен с выводом 5 и одним из выводов ТЭНа. С вывода 3 питающее напряжение поступает на термопредохранитель и далее на терморегулятор утюга, и с него уже по шине на второй вывод ТЭНа. Между 1 и 5 выводами подключена через токоограничивающий резистор неоновая лампочка. Вывод 2 является заземляющим и приклепан заклепкой непосредственно к подошве утюга. Все токопроводящие шины схемы сделаны из железа и в данном случае это оправдано, так как выделяемое тепло в шинах идет на нагрев утюга.

Не выходит пар – очистка отверстий подошвы

Бывает так, что утюг, вроде бы, работает, но пар почему-то не идёт. Пар не может найти выхода обычно из-за того, что на отверстиях скопилась накипь (известковый налёт). Чтобы почистить подошву, берём противень и наливаем в него раствор уксуса (1 ст. на 1 л воды) или лимонной кислоты (1 ст. л. на 1 ст. воды), и помещаем утюг. Ставьте его таким образом, чтобы носик был ниже заднего края. Воды заливайте на высоту 1-1,5 см. Теперь нужно отрегулировать подачу пара на максимум, а противень поставить на огонь. Доводим до кипения и даём остыть. Повторяем процесс 2-3 раза.

Чтобы избежать скапливания накипи, используйте очищенную воду – это продлит срок службы вашего утюжка.

Ремонт электрического утюга своими руками

Внимание! При ремонте электрического утюга следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки!

Выполнить самостоятельный ремонт утюга по силам любому домашнему мастеру, даже не имеющему опыта в ремонте бытовой техники. Ведь электродеталей в утюге мало, и проверить их можно любым индикатором или мультиметром. Зачастую утюг бывает сложнее разобрать, чем отремонтировать. Рассмотрим технологию разборки и ремонта на примере двух моделей Philips и Braun.

Утюги перестают работать по одной из следующих причин, перечисленных по частоте случаев: обрыв сетевого шнура, плохой контакт клемм в месте подключения шнура к электромонтажной схеме, окисление контактов в терморегуляторе, неисправность термопредохранителя.

Проверка исправности сетевого шнура

Так как при глажении сетевой шнур постоянно изгибается и наибольший изгиб происходит в месте входа шнура в корпус утюга, то в этом месте провода в шнуре обычно и перетирается. Неисправность эта начинает проявляться, когда утюг еще нормально нагревается, но при глажении наблюдается мигание индикатора включения нагрева, без сопровождения щелчка выключателя терморегулятора.

В случае если перетрется изоляция проводников в шнуре, то может произойти их короткое замыкание с внешним проявлением в виде вспышки огня с громким хлопком и отключением автоматического выключателя в щитке. В таком случае нужно извлечь вилку шнура утюга из розетки и заняться его самостоятельным ремонтом. Короткое замыкание проводов в шнуре утюга для человека не опасно, но домохозяек здорово впечатляет.

Если утюг перестал нагреваться, то в первую очередь необходимо проверить наличие напряжения в розетке, подключив к ней любой другой электроприбор, например настольную лампу, или подключить утюг к другой розетке. Не забудьте перед этим повернуть регулятор температуры на утюге по часовой стрелке хотя бы до первого кружка на шкале. В крайнем левом положении ручки терморегулятора утюг может быть выключен.

Если розетка исправна, а утюг не нагревается, то следует при вставленной вилке шнура в сеть пошевелить его в месте входа в корпус утюга, одновременно вдавливая, при этом наблюдая за индикатором включения. Такую же операцию нужно проделать в зоне входа шнура в сетевую вилку. Если индикатор хоть на мгновение засветится, значит, точно имеет место обрыв провода в сетевом шнуре и придется отнести утюг в сервисную мастерскую или заняться его ремонтом самостоятельно.

С помощью мультиметра или стрелочного тестера

При наличии мультиметра или стрелочного тестера сетевой шнур можно проверить, не подключая к сети, что более безопасно, подключив щупы прибора, включенного в режим измерения сопротивления к штырям сетевой вилки. Исправный утюг должен иметь сопротивление около 30 Ом. Даже незначительное изменение показания прибора при шевелении шнура будет свидетельствовать о наличии в нем обрыва провода. Сопротивление изоляции утюга, измеренное между любым штырем вилки и его корпусом должно быть равно бесконечности.

В случае если сетевой шнур перетерся в месте входа в электрическую вилку, то разбирать утюг не понадобится, а достаточно будет заменить вилку новой, отрезав ее в месте порчи провода.

Если сетевой шнур перетерся в месте входа в утюг или предложенный способ не позволил определить неисправность шнура, то придется утюг разбирать. Разборка утюга начинается со снятия задней крышки. Тут могут возникнуть трудности из-за отсутствия подходящей биты для головки саморезов. Например, биты под шлиц вида звездочка со штырем в центре у меня нет, и такие саморезы я откручиваю плоской отверткой с походящей шириной лезвия. После снятия с утюга крышки станут доступны все контакты, необходимые для поиска неисправной детали в утюге. Можно будет, без дальнейшей разборки утюга проверить целостность сетевого шнура, исправность ТЭНа и терморегулятора.

Как видно на фотографии утюга Philips, из сетевого шнура выходит три провода, подключенных с помощью накидных клемм к выводам утюга в изоляции разных цветов. Цвет изоляции является маркировкой проводов.

Хотя международного стандарта пока нет, но большинством европейских и азиатских производителей электроприборов принято желто-зеленым

цветом изоляции маркировать заземляющий провод (который принято обозначать латинскими буквами
PE
),
коричневым
– фазный (
L
),
светло-синим
– нулевой провод (
N
). Буквенное обозначение, как правило, наносится на корпусе утюга рядом с соответствующей клеммой.

Проводник в изоляции желто-зеленого

цвета является заземляющим, служит для обеспечения безопасности, и на работу утюга не влияет. Токоподводящими являются провода в
коричневой
и
светло-синей
изоляции, поэтому их и надо проверить.

С помощью настольной лампы

Способов проверки сетевого шнура утюга множество и все зависит от того, какие средства есть у домашнего мастера под рукой. Если под рукой нет никаких приборов, то можно воспользоваться самым простым способом.

Для этого сначала нужно снять накидные клеммы шнура с выводов утюга. Накидные клеммы на контактах утюга обычно удерживаются защелками и чтобы они легко снялись необходимо острым предметом отжать защелку, как показано на фотографии. При этом заодно надо осмотреть контакты на предмет их окисления или обгорания, и если таковые присутствуют зачистить контакты снизу и сверху до блеска с помощью мелкой наждачной бумаги. Если клеммы надеваются без усилий, то необходимо их поджать с помощью плоскогубцев. Пошаговая инструкция ремонта клеммных соединений в фотографиях приведена в статье «Восстановление контакта клемм». После этого нужно надеть клеммы на свои места и проверить работу утюга подключив его к сети. Вполне возможно в этом и заключалась неисправность и утюг заработает.

Если клеммные соединения в порядке, то нужно снять клеммы, присоединенные к коричневому и синему проводам и соединить их с штырями вилки любого электроприбора с помощью изолирующей ленты, лучше всего для этого подходит настольная лампа с лампочкой накаливания или светодиодной. Выключатель в настольной лампы должен быть во включенном положении. После этого включить вилку утюга в сеть и помять провод утюга в месте входа его в корпус и у вилки. Если настольная лампа стабильно светит, значит, провод утюга исправен и придется дальше искать неисправность.

С помощью индикатора фазы

Если в наличии есть индикатор для определения фазы, то с помощью него можно проверить не только исправность сетевого шнура, но и работоспособность всех остальных элементов утюга.

Для проверки шнура индикатором нужно при снятой крышке, когда есть доступ к клеммам, включить утюг в сеть и аккуратно в любой последовательности сначала прикоснуться щупом индикатора к синему проводу, а затем коричневому. Тут возможно, в зависимости от вида неисправности утюга и положения вилки в розетке, несколько вариантов поведения индикатора.

Если при прикосновении к одному из проводов индикатор светит, а к другому не светит, значит, провод при прикосновении к которому индикатор светит исправен. Если светит в обоих случаях, значит провод, который подключен в розетке к фазе, исправен и вся схема утюга, включая терморегулятор, предохранитель и ТЭН, тоже.

Осталось только определить какой из проводов в обрыве. Для этого нужно вынуть вилку из розетки, отсоединить от утюга любую из накидных клемм, отходящих от синего или коричневого проводов и заизолировать ее. Далее точно также вставить вилку в розетку и опять проверить наличие фазы. Если фаза есть на обоих выводах утюга, значит провод со снятой клеммой в обрыве, а все детали утюга исправны. А если фазы нигде нет, значит в обрыве провод, подключенный к клемме утюга.

С помощью дополнительного сетевого шнура

Если в наличии имеется сетевой шнур от любого ненужного бытового электроприбора, например неисправного электрочайника, то можно этим шнуром временно воспользоваться для проверки сетевого шнура электроутюга. Для этого достаточно снять с выводов утюга клеммы от коричневого и синего проводов, присоединить оголенные концы сетевого шнура донора и на несколько секунд включить вилку в сеть. Если засветится индикатор и утюг начнет нагреваться, значит, неисправность в его сетевом шнуре.

Можно даже воспользоваться шнуром для подключения к бытовой электропроводке от стационарного компьютера. Для этого нужно соединить крайние контакты разъема подключения к системному блоку, на фотографии слева, с помощью перемычек из провода к вышеупомянутым клеммам утюга.

Ремонт сетевого шнура утюга

В случае, если неисправность утюга заключается в перетертом шнуре питания, то лучше всего поменять его на новый. При выборе шнура для замены следует иметь ввиду, что в утюгах применяется специальный шнур повышенной гибкости и для исключения оплавления его пластмассовой изоляции при случайном соприкосновении с нагретой подошвой она покрыта тканевой оболочкой. Поэтому сетевой шнур от любого другого бытового электроприбора для замены применять не допустимо, разве что как временная мера.

Если нет возможности или не хочется приобретать новый сетевой шнур, то его с успехом можно отремонтировать. Ремонт заключается в замене электрической вилки, в случае если провода перетерлись у выхода из нее или отрезании провода в месте входа в утюг и переустановке накидных клемм.

Подробно останавливаться на технологии замены электрической вилки и переустановке накидных клемм не буду, так как эти вопросы подробно рассмотрены в статьях «Как поменять электрическую вилку на проводе» и «Восстановление контакта клемм».

Проверка трубчатого электрического нагревателя (ТЭН)

ТЭНы из строя в утюгах выходят крайне редко, и если ТЭН неисправен, то утюг приходится выкидывать. Для проверки ТЭНа достаточно снять с него только заднюю крышку. Обычно выводы ТЭНа соединены с крайними выводами и, как правило, к этим же выводам подсоединены выводы индикатора включения нагрева. Поэтому если индикатор светит, а нагрева нет, то причиной этого может быть обрыв спирали ТЭНа или плохой контакт в точках приварки выводов утюга к контактным стержням, выходящим из ТЭНа.

Встречаются модели утюгов, как например модель Braun, изображенная фотографии, в которых терморегулятор включен в разрыв одного вывода ТЭНа, а термопредохранитель в разрыв другого. В таком случае, если неисправен термопредохранитель, то можно сделать ошибочный вывод о неисправности ТЭНа. Окончательное заключение о состоянии ТЭНа можно сделать только после полной разборки утюга.

На фотографии продемонстрирован способ проверки ТЭНа с помощью мультиметра. Более подробно об этом и других способах проверки ТЭНа можно узнать из статьи сайта «Как проверить-прозвонить ТЭН».

Проверка исправности терморегулятора утюга

Для того чтобы добраться для проверки до терморегулятора нужно разобрать утюг полностью. Ручка утюга и пластмассовая часть корпуса крепятся к его металлической части с помощью винтов и защелок. Моделей утюгов, даже у одного производителя, существует огромное количество и способы крепления в каждой из них свои, но есть общие правила.

Одна точка крепления обычно находится в районе носика утюга и пластмассовый корпус фиксируется с помощью самореза, как на этой фотографии утюга Philips. В этой модели саморез находится под ручкой регулировки количества пара. Чтобы добраться до головки самореза нужно ручку повернуть против часовой стрелки до упора и потянуть вверх. После удаления регулировочного узла подачи пара саморез можно будет выкрутить.

В модели утюга Braun, который мне пришлось ремонтировать, саморез был спрятан под декоративной крышечкой форсунки воды. Для откручивания самореза пришлось форсунку вынуть. Она просто плотно вставлялась. Кстати так ее можно вынимать для прочистки в случае засорения.

Вторая точка крепления обычно находится в зоне входа сетевого шнура. Пластмассовый корпус утюга может крепиться как с помощью саморезов, так и на защелках. В представленной на фотографии модели утюга Philips применен резьбовой способ крепления. Крепление саморезами с точки зрения ремонтопригодности утюга предпочтительнее, так как при разборке снижается риск повреждения крепежных элементов пластмассового корпуса.

А в модели утюга Braun пластмассовая часть корпуса с ручкой закреплена с помощью двух защелок, зацепленных за проушины. Для разборки нужно защелки вывести из зацепления разведя в стороны.

Работу эту нужно делать аккуратно, чтобы не поломать защелки и проушины. Защелки выведены из зацепления, и теперь корпусную деталь с ручкой можно отделить от утюга. Она в свою очередь крепится к переходной крышке на винтах или с помощью флажков.

На этой фотографии утюга Philips крышка к подошве закреплена с помощью трех саморезов. Прежде чем откручивать винты нужно снять индикатор включения, который удерживается с помощью накидных клемм на выводах утюга.

А у модели утюга Braun крышка закреплена к подошве с помощью продетых в прорези и повернутых четырех металлических флажков. Чтобы освободить крышку нужно с помощью плоскогубцев повернуть флажки, чтобы они стали вдоль прорезей. В этом утюге два флажка у носика проржавели полностью, и пришлось из стальной полоски выгибать специальный переходник и нарезать в нем две резьбы для винтового крепления.

После снятия крышки узел терморегулятора станет доступным для прозвонки и ремонта. В первую очередь надо осмотреть состояние контактов. У утюга Philips в узле терморегулятора находится и термопредохранитель. В холодном состоянии контакты должны быть замкнуты.

Если внешний вид контактов не вызывает подозрений, то нужно их прозвонить с помощью стрелочного тестера или мультиметра, включенных в режим измерения минимального сопротивления. На фотографии слева показана схема прозвонки контактов термопредохранителя, а справа – терморегулятора. Мультиметр должен показывать нулевое значение. Если мультиметр показывает 1, а стрелочный тестер бесконечность, значит, в контактах и кроется неисправность, они окислены и требуют чистки.

Проверку контактов узла терморегулятора можно проверить также с помощью индикатора для поиска фазы по методике проверки сетевого шнура описанной выше, прикасаясь последовательно к одному и другому контактам. Если индикатор при прикосновении к одному контакту светит, а к другому нет, значит, контакты окислены.

Можно обойтись и без проверки, сразу зачистив контакты терморегулятора и термопредохранителя наждачной бумагой. Затем включить утюг, должен заработать.

Если под рукой нет никаких приборов для проверки контактов, то можно включить утюг в сеть и с помощью лезвия отвертки с хорошо изолированной пластмассовой ручкой закоротить контакты. Если индикатор засветится, и утюг начнет нагреваться, значит, контакты подгорели. Не следует забывать о предельной осторожности.

Для зачистки контактов необходимо узкую полоску мелкой наждачной бумаги завести между контактами и протянуть ее с десяток раз. Далее полоску перевернуть на 180° и зачистить второй контакт контактной пары. Зачистку контактов терморегулятора для продления срока эксплуатации утюга полезно сделать, если, например, при ремонте системы подачи пара, утюг пришлось разбирать.

Примеры самостоятельного ремонта утюгов

Недавно пришлось ремонтировать два неисправных утюга торговой марки Braun и Philips. Опишу неисправности, которые пришлось устранять.

Ремонт электрического утюга Braun

Утюг не нагревался, индикатор не светил при любых положениях ручки регулировки терморегулятора. При изгибании сетевого шнура признаков работы утюга не подавал.

После снятия задней крышки обнаружилось, что питающее напряжение подается через клеммную колодку. Доступ к накидным клеммам был затруднен. Маркировка проводов соответствовала общепринятой цветовой маркировке. Ранее утюг уже ремонтировался, о чем свидетельствовала обломанная левая защелка на клеммной колодке.

Внешний вид снятой клеммной колодки представлен на фотографии. На ней также установлена неоновая лампочка индикатора подачи питающего напряжения на ТЭН.

Входные контактные шины подачи питающего напряжения были местами покрыты окисной пленкой ржавчины. Это не могло послужить причиной поломки утюга, что и было подтверждено подключением его после удаления с контактов следов ржавчины с помощью наждачной бумаги.

После полной разборки утюга был прозвонен с помощью мультиметра термопредохранитель и контакты терморегулятора. Термопредохранитель показа сопротивление ноль Ом, а контакты терморегулятора – бесконечность.

Осмотр показал, что контакты плотно прилегали друг к другу, и стало очевидно, что причина отказа кроется в окислении их поверхностей. После зачистки контактов наждачной бумагой контакт восстановился. Утюг стал нормально нагреваться.

Ремонт электрического утюга Philips

Утюг Philips попал мне в ремонт после того, как хозяин почистил систему парообразования. Терморегулятор не работал, и утюг нагревался до температуры размыкания термопредохранителя.

После полной разборки утюга обнаружилось, что керамический толкатель, который должен находиться между биметаллической пластиной и выключателем терморегулятора отсутствует. В результате биметаллическая пластина изгибалась, но ее перемещение на выключатель не передавалось, поэтому контакты были постоянно замкнуты.

Старого утюга, с которого можно было бы снять толкатель под рукой не было, возможность купить новый отсутствовала, и пришлось думать, из чего его сделать. Но прежде, чем сделать толкатель своими руками потребовалось определить его длину. В биметаллической пластине и выключателе были соосные отверстия диаметром 2 мм, в которых ранее фиксировался штатный толкатель. Для определения длины толкателя был взять винт М2 и две гайки. Для закрепления винта вместо толкателя пришлось приподнять терморегулятор, отвинтив один саморез.

Внимание! Биметаллическая пластина соприкасается с подошвой утюга и имеет с ним хороший электрический контакт. Пластина выключателя соединена с электрической сетью. Винт металлический и является хорошим проводником электрического тока. Поэтому прикосновение к подошве утюга при проведении описанной регулировки необходимо выполнять только при вынутой вилке утюга из розетки!

Винт был вставлен в отверстие биметаллической пластины снизу, как на фотографии, и зафиксирован гайкой. Благодаря возможности вращения по часовой или против часовой стрелки второй гайки, появилась возможность регулировать высоту имитатора толкателя с целью настройки терморегулятора на поддержание заданной ручкой регулировки температуры.

Длину толкателя, при которой температура нагрева утюга соответствует установленной положением ручки регулировки можно подобрать, делая пробные глажения. Но для этого придется каждый раз собирать и разбирать утюг. Гораздо проще воспользоваться электронным термометром. Многие мультиметры имеют функцию измерения температуры с помощью выносной термопары.

Для измерения температуры подошвы нужно надеть ручку на терморегулятор и установить ее в положение с отметкой один, два или три кружка против указателя на корпусе утюга. Далее термопару закрепить на подошве утюга, зафиксировать подошву в вертикальном положении и включить утюг в сеть. Когда температура подошвы перестанет изменяться, снять показания.

В результате эксперимента было определено, что необходим толкатель длиной около 8 мм. Так как утюг внутри корпуса может нагреваться до температуры 240°С, то толкатель необходимо было сделать из термоустойчивого материала. На глаза попался резистор и я вспомнил, что в нем резистивный слой наносится на керамическую трубку. Резистор мощностью 0,25 Вт как раз подошел по размеру, а его укороченные медные выводы, продетые в отверстия, хорошо послужат в качестве фиксаторов.

Резистор подойдет любого номинала. Перед установкой в утюг, резистор был разогрет до красного цвета на горелке газовой колонки и с помощью наждачной бумаги был удален обгоревший слой краски и резисторное напыление. Все было удалено до керамики. Если использовать резистор номиналом более 1 МОм, в чем надо быть уверенным на 100%, то можно не снимать краску и резистивный слой.

После подготовки резистор был установлен вместо распорного керамического элемента и концы отводов немного загнуты в стороны. Утюг был собран и проведена повторная проверка работы терморегулятора, которая подтвердила, что поддержание температуры терморегулятором обеспечивается в пределах данных, приведенных в таблице.

Как разобрать

Схема разборки корпуса у каждой модели будет иметь свои особенности (винтики в разных местах), но в целом нужно будет соблюдать последовательность шагов.

Снимаем заднюю крышку и ручку. Перед нами: колодка с клеммами и соединения проводов. Иногда, если вышел из строя ТЭН или отходит шнур, больше ничего разбирать не придётся.
Вынимаем все кнопки, что видим, отвинчиваем все винты, что находим, отщёлкиваем все защёлки, которые есть. Если что-то оказывает сопротивление – не спешите прикладывать силу, а присмотритесь, что мешает отсоединению.
Сейчас мы можем снять подошву с утюга. Порой на ней скапливаются горы пыли. Её надо смыть, чтобы обнаружить неисправности утюга. Корпус, кстати, тоже отмойте – когда ещё представится случай.

В нашей работе нам понадобится, кроме отвёртки, наждачная бумага для зачистки проводов и контактов и электронный прибор для измерения сопротивления в цепи – мультиметр.

PHILIPS Iron — Manuals+

Document

Утюг PHILIPS серии GC6700

Введение

Поздравляем с покупкой и добро пожаловать в Philips! Чтобы в полной мере воспользоваться поддержкой, которую предлагает Philips, зарегистрируйте свой продукт на сайте www.philips.com/welcome.
Внимательно прочтите это руководство пользователя, брошюру с важной информацией и краткое руководство перед использованием прибора. Сохраните их для дальнейшего использования

Обзор продукта

Solplate
‘Железный готов’ Light
Кнопка CALCE-CLEAN с Light
Паровой триггер/Паровой усилитель
Температурный цифер кнопка открытия замка (только серия GC6730)
Платформа для утюга
Выключатель
Сетевой шнур с вилкой
Шланг подачи воды и отсек для хранения сетевого шнура
Контейнер Smart Calc-Clean

Эксклюзивная технология Philips.

Технология Compact ProVelocity

Эта технология обеспечивает постоянную подачу пара, который глубоко проникает и легко разглаживает складки. В то же время он делает прибор более компактным и легким, чем традиционные парогенераторы, что упрощает его хранение.

Подготовка к использованию

Тип используемой воды

Этот прибор предназначен для использования с водопроводной водой. Однако, если вы живете в районе с жесткой водой, может произойти быстрое образование накипи. Поэтому рекомендуется использовать дистиллированную или деминерализованную воду, чтобы продлить срок службы прибора.

Предупреждение. Не используйте парфюмированную воду, воду из сушильной машины, уксус, крахмал, средства для удаления накипи, средства для глажения, воду, очищенную химическим путем, или другие химикаты, так как они могут вызвать разбрызгивание воды, появление коричневых пятен или повреждение прибора.

Заполняйте резервуар для воды перед каждым использованием или когда уровень воды в резервуаре для воды падает ниже минимального уровня. Вы можете пополнить резервуар для воды в любое время во время использования.

Откройте дверцу наполнения резервуара для воды ( Рис. 2 ).
Наполните резервуар для воды до отметки MAX ( Рис. 3 ).
Close the water tank filling door (‘click’)

Using the appliance

Ironing

Temperature setting	Automatic steam setting	Fabric type
SYNTH до ●		Синтетические ткани (например, ацетат, акрил, нейлон, вискоза, полиамид, полиэстер)
●●		Шелк, шерсть
●●● Слиньи		Хлопок, льнь

9004

Примечание: Для обеспечения безопасного глажения мы рекомендуем всегда ставить основание на устойчивую гладильную доску.

Убедитесь, что в резервуаре для воды достаточно воды.
Извлеките сетевой шнур и шланг подачи воды из отсека для хранения.
Вставьте вилку сетевого шнура в заземленную розетку и нажмите выключатель, чтобы включить прибор.
Поверните регулятор температуры, чтобы установить соответствующую температуру в соответствии с таблицей выше. Прибор автоматически регулирует подачу пара в зависимости от выбранной температуры.
Примечание: рекомендуемый температурный режим указан на этикетке одежды. Не гладьте ткани, которые нельзя гладить.
Подождите, пока индикатор готовности к утюгу не загорится постоянно ( Рис. 4 ). Это занимает около 2 минут.
Только для серии GC6730: нажмите кнопку разблокировки замка для переноски, чтобы снять утюг с платформы для утюга ( рис. 5 ).
Нажмите и удерживайте кнопку подачи пара, чтобы начать глажение ( рис. 6 ).

Предупреждение: Никогда не направляйте пар на людей.

Примечание: При первом использовании прибора для выхода пара из прибора может потребоваться 30 секунд.

Примечание: Насос включается каждый раз, когда вы нажимаете кнопку пара. Он издает тонкий дребезжащий звук, что является нормальным явлением. Когда в резервуаре для воды нет воды, звук насоса становится громче. Заполните резервуар для воды водой, когда уровень воды упадет ниже минимального уровня.

Функция парового удара

Дважды быстро нажмите кнопку подачи пара, чтобы запустить мощный паровой удар на 3 секунды ( рис. 7 ).

Примечание: рекомендуется использовать функцию парового удара только для удаления неподатливых складок.

Вертикальное глажение

Внимание! Из утюга выходит горячий пар. Никогда не пытайтесь разгладить складки на одежде, пока ее кто-то носит (рис. 8). Не применяйте пар вблизи своей или чужой руки.

Вы можете использовать паровой утюг в вертикальном положении для разглаживания складок на висящих тканях.

Удерживая утюг в вертикальном положении, нажмите на кнопку подачи пара и слегка коснитесь одежды подошвой и перемещайте утюг вверх и вниз ( рис. 9 ).

Автоматическое отключение

Прибор переходит в режим ожидания, если он не используется в течение 15 минут. Индикатор «утюг готов» начинает мигать.
Чтобы снова включить прибор, нажмите кнопку пара. Прибор снова начинает нагреваться.
Прибор автоматически выключается, если он не используется в течение еще 10 минут после перехода в режим ожидания. Индикатор «утюг готов» гаснет.

Предупреждение: Никогда не оставляйте прибор без присмотра, когда он подключен к сети. Всегда отключайте прибор от сети после использования.

Очистка и техническое обслуживание

Система Smart Calc-Clean

Ваш прибор оснащен системой Smart Calc-Clean, которая обеспечивает регулярное удаление накипи и очистку. Это помогает поддерживать хорошую подачу пара и предотвращает появление грязи и пятен на подошве с течением времени. Чтобы обеспечить выполнение процесса очистки, прибор выдает регулярные напоминания.

Звуковое и световое напоминание об очистке от накипи

Через 1–3 месяца использования индикатор очистки от накипи начинает мигать, а прибор начинает издавать звуковые сигналы, указывающие на необходимость выполнения процесса очистки от накипи ( Рис. 10 ) .

Кроме того, встроен второй уровень защиты прибора от накипи: функция подачи пара отключается, если удаление накипи не выполняется ( Рис. 11 ). После удаления накипи функция подачи пара будет восстановлена. Это происходит независимо от типа используемой воды.

Примечание: Процесс очистки от накипи можно выполнить в любое время, даже если звуковое и световое напоминание еще не активировано.

Выполнение процесса очистки от накипи с помощью контейнера для очистки от накипи

Предупреждение. Не оставляйте прибор без присмотра во время процесса очистки от накипи.

Внимание! Всегда выполняйте процесс очистки от накипи с контейнером для очистки от накипи. Не прерывайте процесс, поднимая утюг из контейнера Calc-Clean, так как из подошвы будет выходить горячая вода и пар.

Наполните резервуар для воды наполовину ( рис. 12 ).
Примечание: Убедитесь, что прибор подключен к сети и включен во время процесса очистки от накипи.
Поместите контейнер Calc-Clean на гладильную доску или любую другую ровную устойчивую поверхность ( рис. 13 ).
Устойчиво поместите утюг на контейнер Calc-Clean ( рис. 14 ).
Нажмите и удерживайте кнопку CALC-CLEAN в течение 2 секунд, пока не услышите короткие звуковые сигналы ( Рис. 15 ).

Примечание: Контейнер Calc-Clean предназначен для сбора частиц накипи и горячей воды во время процесса Calc-Clean. Совершенно безопасно класть утюг на этот контейнер в течение всего процесса.
Во время очистки от накипи вы слышите короткие звуковые сигналы и звук насоса ( рис. 16 ).
Подождите примерно 2 минуты, пока устройство завершит процесс ( Рис. 17 ). Когда процесс очистки от накипи завершится, утюг перестанет издавать звуковые сигналы, а индикатор CLEAN CLEAN перестанет мигать.
Протрите утюг куском ткани и положите его обратно на базовую станцию ( рис. 18 ).

Внимание! Утюг горячий.
Поскольку контейнер Calc-Clean нагревается во время процесса Calc-Clean, подождите около 5 минут, прежде чем прикасаться к нему. Затем отнесите контейнер Calc-Clean в раковину, опорожните его и сохраните для использования в будущем ( рис. 19 ).
При необходимости можно повторить шаги с 1 по 8. Перед запуском процесса очистки от накипи обязательно опорожните контейнер для очистки от накипи.
Примечание: Во время процесса очистки от накипи из подошвы утюга может вытекать чистая вода, если внутри утюга не скопилась накипь. Это нормально.
Для получения дополнительной информации о выполнении процесса очистки от накипи см. видеоролики по этой ссылке: http://www.philips.com/descaling-iron.

Очистка подошвы

Для надлежащего ухода за прибором регулярно чистите его.

Протрите прибор влажной тканью.
Чтобы легко и эффективно удалить пятна, дайте подошве нагреться и проведите утюгом по влажной ткани ( Рис. 20 ).

Совет: Регулярно очищайте подошву, чтобы обеспечить плавное скольжение.

Хранение

Выключите прибор и отсоедините его от сети.
Вылейте воду из резервуара для воды в раковину ( рис. 21 ).
Сложите сетевой шнур и шланг подачи воды вместе. Вставьте их в отделение для хранения ( рис. 22 ).
Только для серии GC6730: нажмите кнопку разблокировки замка для переноски, чтобы зафиксировать утюг на платформе ( Рис. 23 ).

Вы можете переносить прибор за ручку утюга, когда он зафиксирован на платформе для утюга ( рис. 24 ).

Поиск и устранение неисправностей

В этой главе описаны наиболее распространенные проблемы, с которыми вы можете столкнуться при работе с устройством. Если вы не можете решить проблему с помощью приведенной ниже информации, посетите веб-сайт www. philips.com/support, чтобы просмотреть список часто задаваемых вопросов, или обратитесь в Центр поддержки потребителей в вашей стране.

Проблема	Возможная причина	Решение
Утюг не производит пар.	Недостаточно воды в резервуаре для воды.	Наполните резервуар для воды выше отметки MIN. Нажмите и удерживайте кнопку подачи пара, пока не пойдет пар. До выхода пара может пройти до 30 секунд.
	Вы не нажали кнопку подачи пара.	Нажмите и удерживайте кнопку подачи пара, пока не пойдет пар.
	Функция подачи пара отключена до тех пор, пока вы не выполните процесс очистки от накипи.	Выполните процесс очистки от накипи, чтобы восстановить функцию подачи пара. (см. главу «Чистка и техническое обслуживание»)
	В начале сеанса глажки кнопка подачи пара была нажата недостаточно долго.	Нажмите и удерживайте кнопку подачи пара, пока не пойдет пар. До выхода пара может пройти до 30 секунд.
	Вы установили регулятор температуры на ●.	Steam недоступен по адресу ●. Чтобы использовать пар, установите регулятор температуры на ●● или выше.
Индикатор кнопки CALC-CLEAN мигает, и прибор подает звуковой сигнал.	Это напоминание об очистке от накипи.	Выполните Calc-Clean после получения напоминания Calc-Clean (см. главу «Очистка и техническое обслуживание»).
Из подошвы не выходит пар, мигает индикатор кнопки CALC-CLEAN и прибор подает звуковой сигнал.	Вы не выполнили или не завершили процесс очистки от накипи.	Выполните процесс очистки от накипи, чтобы снова включить функцию подачи пара (см. главу «Очистка и техническое обслуживание»).
Прибор выключился.	Функция автоматического отключения активируется автоматически. Прибор переходит в режим ожидания, если им не пользуются в течение 15 минут, и выключается, если им не пользуются еще 10 минут.	Чтобы снова включить прибор, установите переключатель включения/выключения в положение «выключено», а затем в положение «включено».
Прибор издает громкий качающий звук.	Резервуар для воды пуст.	Наполните резервуар водой и нажимайте кнопку подачи пара, пока звук насоса не станет тише, а из подошвы не пойдет пар.
Капли воды выходят из-под подошвы.	После очистки от накипи оставшаяся вода может капать с подошвы.	Протрите подошву куском ткани насухо. Если индикатор очистки от накипи продолжает мигать, а прибор по-прежнему издает звуковой сигнал, выполните процесс очистки от накипи (см. главу «Очистка и техническое обслуживание»).
	Процесс очистки от накипи не завершен.	Вы должны снова выполнить процесс очистки от накипи (см. главу «Очистка и техническое обслуживание»).
	Пар конденсируется в воду в шланге, когда вы используете пар впервые или не использовали его в течение длительного времени.	Это нормально. Держите утюг подальше от одежды и нажмите кнопку пара. Подождите, пока из подошвы не пойдет пар вместо воды.
Грязная вода и загрязнения выходят из подошвы.	Примеси или химические вещества, присутствующие в воде, отложились в отверстиях для выпуска пара и/или подошве.	Регулярно выполняйте процесс очистки от накипи (см. главу «Очистка и техническое обслуживание»).
	Пар конденсируется в воду в шланге, когда вы используете пар впервые или не использовали его в течение длительного времени.	Это нормально. Держите утюг подальше от одежды и нажмите кнопку пара. Подождите, пока из подошвы не пойдет пар вместо воды.
Вода смывается с подошвы.	Вы случайно запустили процесс очистки от накипи (см. главу «Очистка и обслуживание»).	Выключите прибор. Затем снова включите его. Дайте утюгу нагреться до тех пор, пока индикатор «Утюг готов» не загорится постоянно.
Процесс очистки от накипи не запускается.	Вы не нажимали кнопку CALC-CLEAN в течение 2 секунд, пока прибор не начал издавать звуковой сигнал.	См. главу «Чистка и обслуживание».
Покрытие гладильной доски намокло, или на полу/одежде остались капли воды.	После долгого глажения на крышке гладильной доски конденсировался пар.	Замените чехол гладильной доски, если материал из пеноматериала или войлока износился. Вы также можете добавить дополнительный слой войлочного материала под покрытие гладильной доски, чтобы предотвратить образование конденсата на гладильной доске.
	Ваша гладильная доска не рассчитана на высокую подачу пара.	Положите дополнительный слой войлочного материала под чехол гладильной доски, чтобы предотвратить образование конденсата на гладильной доске.

Documents / Resources

	PHILIPS Iron [pdf] User Manual Iron
	PHILIPS Iron [pdf] User Guide Iron, GC7300, GC7200 SERIES

Каталожные номера

Филипс — США | Филипс
Как удалить накипь с моего железа | Филипс
Регистрация продукта | Филипс
Селектор местоположения поддержки
Филипс — США | Филипс
plancha.no припаркован
Регистрация продукта | Филипс
Philips — Турция
Philips — Португалия
Филипс — США | Филипс
Регистрация продукта | Philips

25 мая 2021 г.

29 мая 2021 г.

PHILIPS GC7230 BOILER STEAM IRON Service Manual скачать, схемы, eeprom, информация по ремонту для специалистов по электронике

PHILIPS GC7230 ПАРОВОЙ УТЮГ

Если вы застряли в ремонте неисправного устройства

загрузите

эту информацию по ремонту для помощи. Смотри ниже.
Удачи в ремонте!

Пожалуйста, не предлагайте скачанный файл для продажи, только используйте его в личных целях!

Ищете аналогичное руководство по эксплуатации Philips?

Предварительный просмотр документа [1-я страница]

Предварительный просмотр документа [2-я страница]

Пожалуйста, поставьте галочку ниже, чтобы получить ссылку для скачивания:

Внимание!

смертельный удар током

Примечание! Чтобы открыть загруженные файлы, вам понадобится Acrobat Reader или аналогичная программа для чтения PDF-файлов. Кроме того, некоторые файлы заархивированы,
, поэтому вам нужен WinZip или WinRar, чтобы открыть эти файлы. Также некоторые файлы имеют формат djvu, поэтому для их открытия вам понадобится программа просмотра djvu.
Эти бесплатные программы можно найти на этой странице: необходимые программы
Если вы используете Opera, вам необходимо отключить функцию Opera Turbo для загрузки файла!
Если вы не можете загрузить этот файл, попробуйте его в браузере CHROME или FIREFOX.

Перевести эту страницу:

Актуальные БЫТОВАЯ темы форума:

Philips Saeco HD8745 kávégép hibalámpa gyorsan villog. Мегольдва.

Szép estét.
Szívesen odaadom ha valaki javít ilyet Budapesten vagy környékén.

Philips HD8651 можно приобрести.

Шосток Коллегак!
Fent említett kávégép felfűt!
Kávé gomb lenyomása után kilöki a nyomóegység также részét és leáll.A felső részén lévő retesz nem old ki.
Benne lévő nyomóegységet valaki alaposan bekente valami gépzsírral. Ezt eltávolítottam és újra zsíroztam, normalisan, de a hiba ugyanúgy fenn áll.
Más nyomóegységgel működik.
Van valakinek valami ötlete.
Köszönöm megtisztelő figyelmet és az építő ötleteket.
Üdv Tomi

Philips Saeco GranBaristo nem kapcsol be készenlét ok resetelni kellene megoldva

Sziasztok ezen a gépen csak készenlét van nem hajlandó bekapcsolni érintő kijelző jó szervizbe betudok lépni bluetottal rá tudok csatlakozni de nem kapcsol be a pover gombra lehet hogy gyerekzaron van?hogyan lehetne resetelni hogy gyárirol induljon.

Бритва Philips HP5847 перестала работать

Надеюсь, я выбрала правильный форум, я не говорю по-венгерски! У меня есть бритва Philips HP5847, в которой я заменял аккумулятор. К сожалению, при попытке установить ее (с прикрепленными длинными метками) что-то, должно быть, замкнуло, когда я переворачивал бритву, и она внезапно перестала работать (первоначально двигатель сразу же заработал, когда я вставил предварительно заряженный аккумулятор). Я нашел руководство по обслуживанию на этом сайте, но, к сожалению, на схеме не указаны номиналы компонентов. Было полезно увидеть принципиальную схему, и я заметил резистор R20 (малого номинала) последовательно с двигателем (для измерения тока нагрузки). Я не обнаружил проводимости через него, поэтому я замкнул его, и чудесным образом двигатель заработал! Я проверил лист данных для контроллера заряда SAA1500T, но, кроме подтверждения моего понимания функции резистора, не помог определить, на какое значение я должен его заменить … Я думаю, это функция фактического двигателя. параметры. Я предполагаю, что сопротивление будет порядка 1 Ом или меньше, но этот тип резистора для поверхностного монтажа не имеет маркировки номинала, в отличие от других компонентов на печатной плате. Подскажите, пожалуйста, стоимость 20 руб.?

Similar manuals:

PHILIPS HR6182 HR6183 HR6184 HR6185 SM
PHILIPS HR6190-A HR6191-A SM
PHILIPS HR6651 HR6655 HR6661 SM
PHILIPS HR2880 HR2882 SM
PHILIPS HR7805 SM

If you want to join us and get repairing help войдите или зарегистрируйтесь, выполнив простой электрический тест
или напишите свой вопрос в Доску объявлений без регистрации.

Таблица температуры нагрева утюга в зависимости от положения ручки регулировки относительно символов глаженья и вида ткани
Условный символ	Вид ткани	Рекомендуемая температура глаженья, ºС
✺	акрил, капрон, нейлон, полиамид, полиэстер, шелк, шифон	95-115
✺✺	шерсть, полушерсть	130-155
✺✺✺	лен, хлопок	175-205

|
