Подключение компрессора холодильника к новому устройству

Итак, пришло время выбрасывать ваш старый сломанный холодильник на свалку? Даже если он уже не подлежит ремонту (например, из-за утечки фреона), на нем остались еще ценные рабочие агрегаты и запчасти, которые необходимо снять! В первую очередь это касается компрессора холодильника. Он пригодится еще не раз для накачки воздуха, например, в колесах или для изготовления самодельного покрасочного аппарата – аэрографа. Чтобы снять компрессор с холодильника, придется открутить всего 4 гайки и отрезать ножовкой всего 2 трубки – входную и выходную. Третья трубка (фреоновая) глушится намертво. Медную трубку в непосредственной близости от агрегата можно просто перекусить кусачками, а не отпиливать. Конечно, прежде, чем приступить к демонтажу, холодильник нужно отключить от розетки!

Следующий этап – проверка снятого агрегата на работоспособность. Для этого его нужно подключить к электрической сети. Если компрессор работает, отчетливо слышен звук шипения – воздух им засасывается в одну трубочку и выбрасывается в другую.

Извлекать узел из старого холодильника следует максимально аккуратно, чтобы находящееся в нем масло осталось в целости и сохранности. Нужно перерезать кабель, идущий к датчику температуры, затем нужно измерить сопротивление и изучить местонахождение замкнутых контактов, которые будут использоваться во время дальнейшей сборки, очень хорошо, если сохранилась схема электроцепи старого холодильника.

Подготовительные работы

Определив выходную трубку из компрессора, лучше ее сразу пометить, потому что к ней нужно будет присоединить масляный фильтр. Для того, чтобы б/у компрессор в новом устройстве не перегревался и не вышел из строя раньше времени, к нему лучше установить новое реле, идеально, если реле будет оригинальным, соответствующим марке старого холодильника. Чтобы правильно подключить реле, нужно изучить схему холодильника и подключение произвести точно в том же порядке, который был в холодильнике и который показывает схема. Если документов на холодильник не сохранилось, принципиальная схема может быть найдена в Интернете.

Также новый прибор придется оборудовать ресивером, который можно купить в магазине или изготовить самостоятельно. Еще для сборки понадобится пластиковая бутылка, через отверстия в крышке которой будут проходить входная и выходная трубки. После вставки трубок бутылку следует залить эпоксидной смолой, причем, бутылка до застывания смолы должна стоять крышкой вниз. После застывания смолы трубки и крышка окажутся намертво вмонтированы в бутылку.

Для соединения накачивающего воздух агрегата с каким-то устройством потребуются шланги стеклоомывателей, которые, как и реле, можно купить в любом автомагазине. Во время эксплуатации аппарата следует внимательно наблюдать за уровнем масла, которое предупреждает перегрев. Также следует помнить, что компрессор со старого холодильника не должен работать дольше 45 минут.

Смотрите также – Холодильник перемораживает продукты: почему это происходит?

Как проверить электропроводку и подключить компрессор от старого холодильника без реле и схемы?

Многих интересует подключение компрессора именно без реле, и тут есть свои существенные нюансы, информацию о которых найти довольно сложно. Тут важна не столько схема, сколько принцип. Для начала нужно прозвонить общий вывод, который находится особняком, слева от остальных двух. Приставив клемму к общему выводу, нужно второй клеммой найти рабочую обмотку. Например, один выход показывает 14 ОМ, а второй показывает 37,9 ОМ. Какая же из этих обмоток является рабочей? Многие ошибочно утверждают, что рабочей обмоткой является та, которая показывает большее сопротивление. Но это в корне не верно.

Важное:

Рабочей является та обмотка, которая показывает меньшее сопротивление! А та, которая показывает большее сопротивление, является стартовой (пусковой)! Если их перепутать и подключить компрессор неправильно, он будет быстро перегреваться и протянет совсем не долго. Поэтому в этом деле нужна аккуратность!

Именно такое правило работает для компрессоров холодильников, и об этом нельзя забывать. Следующий обязательный подготовительный этап перед подключением – это проверка, не пробивает ли какая то из обмоток на корпус. Иначе может случиться так, что вы прикоснетесь к корпусу работающего приспособления, и вас ударит током. А это не исключено, ведь компрессор – не новый. Для проверки нужно левой клеммой прикоснуться к выходу обмотки, а правой – в любом месте к корпусу, точно так же протестировать и второй, и третий выход. Только если прибор показал, что все три выхода надежны и не пробивают, можно подключать такой компрессор к рабочему устройству.

Следующий этап – с помощью клеммников нужно подключить компрессор со старого холодильного оборудования к напряжению. Сначала – на общий провод и на рабочий. А на пусковой напряжение будет подаваться кратковременным касанием оголенного провода. Но делать это нужно аккуратно и осторожно, чтобы не получить удар электротоком. При подаче напряжения, компрессор начинает гудеть, а когда коснемся пускового выхода, он включится и начнет дуть воздух. Оптимальное время работы – минут 10-15, за это время допускается некоторый нагрев корпуса агрегата, вплоть до 50 градусов, но больше допускать нельзя.

Смотрите также – Вреден ли фреон из холодильника для человека

Если проводка в порядке, нужно заменить масло!

Конечно, масло можно оставить и старое, но стоит ли тратить столько усилий, чтобы подключить старый компрессор к новому устройству только на несколько сеансов работы? Скорее всего, внутри находится давно отработанное масло, которое содержит частицы металла и плохо защищает агрегат от перегрева. Лучше всего старое масло полностью слить и залить новое машинное масло. Куда его заливать – это не вопрос. Как правило, на корпусе компрессора хорошо виден большой болт, который нужно открутить гаечным ключом. Через открытое отверстие и производится слив старого и заливка нового масла.

Как продлить срок эксплуатации компрессора?

Профилактика перегрева и преждевременного выхода компрессора из строя – это достаточное количество масла, правильное подключение к электрическим выходам и ограничение работы по времени. Неплохо между общим и пусковым выходами подключить конденсатор, особенно, если он стоял в холодильнике. Это нехитрое устройство увеличивает КПД двигателя и продлевает срок его службы.

Смотрите также:

Холодильник подключение пускового реле

Как подключить пусковое реле на компрессор холодильника.

При ремонте холодильника часто приходиться сталкиваться с разными схемами подключения компрессора холодильника.

Давайте рассмотрим некоторые из схем:

Компрессор Атлант имеет следующую схему подключения:

на схеме обозначены обмотки компрессора:

C — общий вывод

S — стартовая обмотка

R — рабочая обмотка

Как определить где стартовая, а где рабочая обмотка компрессора холодильника?

Очень просто, на исправном компрессоре сопротивление стартовой обмотки всегда больше чем сопротивление рабочей.

например 25 Ом и 19 Ом соответственно.

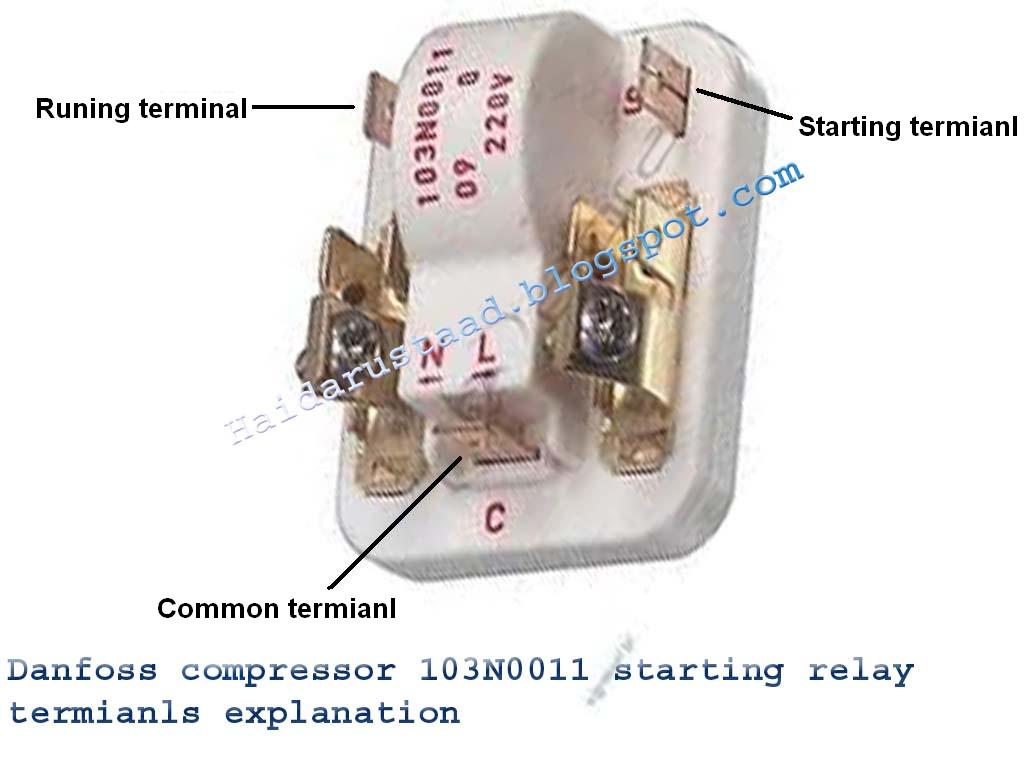

Компрессор Данфосс подключается по такой схеме:

У компрессоров Данфос особенность — тепловая защита установлена внутри компрессора.

Как и у Атланта в пусковом устройстве между клеммами, подсоединяемыми к рабочей и стартовой обмотке установлен позистор. Позистор предназначен для отключения стартовой обмотки после запуска компрессора.

Компрессор ACC подключается по аналогичной схеме:

Тепловая защитахолодильника на компрессоре ACC выполнена в виде отдельного цилиндра, так называемая «таблетка».

Fn91q17g компрессор схема подключения

Для начала стоит понять, как работает компрессор и какую функцию он выполняет. Суть работы компрессора во всех холодильниках одинакова. Она состоит в том, чтобы откачивать нагретый хладогент с испарителя и нагнетать его в конденсатор, который находится на задней стенке агрегата. Конденсатор охлаждает и сжижает хладогент; после этого он попадает в испаритель и таким образом охлаждает воздух внутри камеры.

Чтобы подключить компрессор холодильника нужно для начала разобраться с его устройством. Хоть суть работы этой части аппарата одинакова во всех холодильниках, схема и устройство их может разниться. Рассмотрим как он устроен на примере компрессора холодильника Атлант.

Схема компрессора холодильника Атлант:

Большинство компрессоров современных холодильников поршневые. Как видим на фото он состоят из:

кожуха мотора-компрессора;
крышки кожуха;
самого мотора-компрессора;
статора;
болта крепления статора;
корпуса компрессора;
цилиндра;
поршня;
клапанной плиты;
коленчатый вал;
кривошпильной шейки вала;
коренной шейки вала;
обоймы кулисы;
ползуна кулисы;
нагнетательной трубки;
шпильки подвески;
пружины подвески;
кронштейна подвески;
подшипника вала;
ротора.

Схема компрессора холодильника Атлант

Принцип работы таков: моторчик приводит в движение коленчатый вал, находящийся в корпусе компрессора. С вращением вала, начинает работать поршень, выполняя возвратно-поступательные движения. Таким образом он откачивает хладогент и посылает его в конденсатор. Далее газ через всасывающий клапан попадает в камеру, который открывается при создании разрежения.

Перед тем как подключать компрессор из холодильника своими руками, разберемся со схемой и работой реле компрессора.

Схема подключения реле компрессора холодильника

Функция работы реле состоит в том, что оно запускает двигатель, то есть мотор, благодаря которому и работает компрессор. Для того, чтобы понять, как его подключить, нужно понять из чего он состоит.

Основные элементы пуско-защитного реле можно изобразить схематически:

неподвижные контакты;
подвижные контакты;
шток сердечника;
сердечник;
нагреватель биметаллической пластины;
контакты теплового реле.

Теперь перейдем непосредственно к схеме подключения компрессора холодильника.

Для этого нам понадобиться тестер, компрессор и пусковое реле. Выставляем тестер на килоомы или же на омы, и замеряем сопротивление между обмотками компрессора (их будет 3). Измерив сопротивление, смотрим, где получилось наименьшее значение – это и будет рабочей обмоткой. Это значит, что именно ее мы и будем подключать к реле и давать на нее 220 вольт.

В результате выходит, что к нашему реле подключено 4 шнура – 2 от конденсатора, и 2 от вилки. Далее подключаем реле непосредственно к компрессору, и включаем вилку в розетку.

Таким образом можно проверить исправность компрессора. С одной стороны мы подключали реле, с другой – есть 3 трубки. Включив компрессор в розетку, из одной из трубок должен пойти воздух, в другие он должен всасываться.

Схема расклинивания компрессора холодильника

Если же после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма. Избежать ее можно не прибегая к помощи ремонтникам. Для этого нужно сделать расклинивание.

Схема расклинивания компрессора

Нам понадобится только приспособление, которое состоит из двух диодов. Следует подсоединить его к обмоткам электродвигателя компрессора и дать на них кратковременное напряжение в течение 3-5 секунд. Затем повторить процедуру через полминуты.

В результате этих действий происходит расклинивание механизма, потому как знакопеременный вращающий момент, возникший на валу электродвигателя, приводит ротор в вибрацию с частотой до 50 Герц. Таким образом вибрация, передающаяся к заклиненным элементам компрессора расклинивает их.

Выполняя данную процедуру, помните, что диоды должны обладать определенными характеристиками:

показатель допустимого обратного напряжения более 400В;
показатель допустимого прямого тока не ниже 10 А.

Подключение компрессора холодильника без конденсатора

В составе холодильника конденсатор играет одну из важных ролей. Он существует для теплообмена – отводит конденсирующиеся пары фреона, которые поступают из компрессора, в окружающую среду. Также КПД холодильника, то есть его эффективность работы, повышается до 20% при наличии конденсатора. Хорошая работа конденсатора – залог хорошей работы холодильника.

Компрессор холодильника подключен к конденсатору и через обратную трубку к испарителю. Если же наблюдается пробой конденсатора, то рабочий ток холодильника будет сильно завышен и это может привести к тому, что сгорит компрессор.

Если же Вы решили подключать компрессор холодильника к сети без конденсатора, это может быть только в том случае, когда этот компрессор используется уже в другом назначении. Например, для того, чтобы сделать насос или же применить его для краскопульта.

Схема подключения компрессора из холодильника, чтобы своими руками приспособить его для других приборов, такая же как и при подключении его в составе холодильника (описано выше).

Самым необходимым прибором, как в квартире, так и в частном доме, является холодильник. И с этим утверждением сложно не согласиться, не так ли? Сложно найти жилище, где него нет. Как и любые приборы, холодильники могут ломаться. Но бывают ситуации, когда поломку можно диагностировать самостоятельно.

Практически все бытовое холодильное оборудование снабжено однофазным двигателем. Для его старта приходится использовать пусковое устройство. Если эта простая, но важная деталь выходит из строя, то компрессор перестанет запускаться. Но, зная принципы работы прибора, можно определить проблему и ее исправить.

В этой статье речь пойдет о том, как работает пусковое реле для холодильника и о признаках его неисправности. Мы расскажем, как установить неполадки в работе холодильного оборудования. Представленные нами видеоролики помогут понять принцип работы пускового устройства, а также в случае необходимости выявить его неисправность.

Запуск однофазного асинхронного электродвигателя

По своей сути моторы компрессоров, установленных в современные холодильники, представляют собой однофазные асинхронные электродвигатели с пусковой обмоткой. Их основными компонентами являются вращающийся ротор и стационарный статор.

Ротор представляет собой полый цилиндр, выполненный из токопроводящего материала или содержащий короткозамкнутую проводку.

Статор включает две обмотки: рабочую (основную) и пусковую (стартовую). Они взаиморасположены под углом 90 градусов, либо имеют противоположное направление намотки – так называемый “бифиляр”. Переменный ток, проходя по основной обмотке, создает магнитное поле с изменяющимся вектором.

Если ротор не статичен, то по закону электромагнитной индукции двигатель будет развивать или тормозить вращающий момент, так как скольжение относительно прямо- и обратнонаправленного магнитного потока отличается. Поэтому для поддержания движения достаточно переменного тока, проходящего по рабочей обмотке.

Если ротор неподвижен, то при одинаковом скольжении относительно магнитных потоков результирующий электромагнитный момент будет равен нулю. В этом случае необходимо создать пусковой момент. Для этого и нужна стартовая обмотка.

Токи в обмотках должны быть сдвинуты по фазе, поэтому в двигатель внедряют фазосмещающий элемент – регистр, дроссель или конденсатор. После достижения ротором необходимого вращения, подача электричества на стартовую обмотку прекращается.

Таким образом, для старта однофазного асинхронного электродвигателя необходимо прохождение тока по двум обмоткам, а для поддержания вращения ротора – только по рабочей. Для регулирования этого процесса в цепи перед компрессором холодильника и устанавливают пусковое реле.

Принцип работы пускового реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

первый проходит напрямую на рабочую обмотку;
второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

“S” – пусковая обмотка;
“R” – рабочая обмотка;
“C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Реализация защиты токового типа

Асинхронный мотор представляет собой сложный электрический прибор, который подвержен поломкам. Если произойдет короткое замыкание, то сработает автоматический выключатель, установленный в распределительном щите.

При отказе вентилятора, который охлаждает обмотку и механические подвижные элементы, среагирует встроенная тепловая защита компрессора.

Однако может возникнуть ситуация, когда мотор длительное время (более 1 секунды) начинает потреблять ток больше номинального в 2-5 раз. Чаще всего это происходит при незапланированной нагрузке на валу, возникающей из-за заклинивания двигателя.

Сила тока возрастает, однако не достигает значений короткого замыкания, поэтому подобранный по нагрузке автомат не сработает. Причин отключения у тепловой защиты тоже нет, так как температура за такой короткий промежуток времени не изменится.

Единственный способ оперативно среагировать на возникшую ситуацию и избежать оплавления рабочей обмотки – срабатывание токовой защиты, которая может быть установлена в разных местах:

внутри компрессора;
в отдельном токозащитном реле;
внутри пускового реле.

Устройство, сочетающее функции включения пусковой обмотки и токовой защиты двигателя называют пускозащитным реле. Большинство компрессоров холодильников комплектуют именно таким механизмом.

Действие токовой защиты основано на трех принципах:

при увеличении силы тока возрастает сопротивление, что приводит к нагреву токопроводящего материала;
под действием температуры происходит расширение металла;
термический коэффициент расширения для разных металлов отличается.

Поэтому используют биметаллическую пластину, которая сварена из металлических листов с отличающимися коэффициентами расширения. Такая пластина изгибается при нагреве. Один ее конец фиксируют, а второй, отклоняясь, размыкает контакт.

Пластина рассчитана на температурное реагирование при прохождении тока определенной силы. Поэтому при замене пускозащитного реле необходимо проверить его совместимость с установленной моделью компрессора.

Выявление возможных неисправностей

Учитывая незначительное количество элементов реле, можно последовательно проверить их на работоспособность. Для этого понадобится плоская отвертка и мультиметр.

№ 1 — неполадки при работе реле

С конструктивных позиций, реле с катушкой является устройством с нормально разомкнутыми контактами, а позисторный вариант – с нормально замкнутыми контактами. Хотя и в том и в другом случае возможны варианты, когда при старте будет отсутствовать подача тока на пусковую обмотку или, наоборот, не сработает ее отключение.

Если компрессор исправен, но не включается по команде, поданной с блока управления холодильником, то это сигнализирует об отсутствие напряжения на пусковой обмотке статора.

Причиной этого может быть:

разрыв электрической цепи;
проблема контактной планки;
перегрев позистора;
срабатывание системы электрической защиты и ее невозврат в нормальное положение.

Если холодильник включается на 5-20 секунд, а потом отключается, то чаще всего это является следствием срабатывания защитного механизма реле.

Причины могут быть следующие:

защитный механизм исправен, а срабатывание происходит по причине проблем в рабочей обмотке двигателя;
защитный механизм исправен, но в реле не происходит размыкание контактов в цепи стартовой обмотки;
защитный механизм неисправен, происходит ложное срабатывание при незначительном нагреве.

Так как причин неисправности может быть несколько, то необходимо провести полную диагностику пускозащитного реле холодильника.

№2 — неисправности контактов электроцепи

Неисправность пускозащитного реле можно выявить с помощью мультиметра.

Для этого необходимо прозвонить три участка электрической цепи:

Если на участке от входа до выхода на рабочую обмотку есть обрыв, то необходимо проверить место размыкания контактов защитным механизмом. Возможно, что он сработал и не вернулся в исходное состояние или окислились размыкаемые контакты.
Если нет контакта на участке от входа до выхода на пусковую обмотку, то помимо банального разрыва токопроводящей жилы возможны два варианта: размыкание цепи защитным механизмом или отсутствие контакта через планку.
Обрыв на прямом (нулевом) участке означает механическое повреждение цепи – его легче всего найти и исправить.

Если работа реле основана на использовании индукционной катушки, то необходимо принудительно поднять планку – иначе контакта не будет.

№3 — некорректная работа позистора

Чтобы убедиться в том, что позистор работает исправно, необходимо проверить его в холодном и нагретом состоянии.

В первую очередь надо подождать, когда позистор остынет (достаточно 2-3 минуты в неработающем состоянии) и прозвонить его с помощью мультиметра. В случае отсутствия тока или регистрации большого сопротивления, позистор неисправен и его нужно заменить.

Для проверки способности разъединения, нужно подключить к позистору потребителя электроэнергии, например, стоваттную лампу накаливания. Для этого нужна электрическая вилка с двумя клеммами, которые подсоединяют на вход в устройство. Провода от лампы подсоединяют к разъемам, ведущим на ноль и пусковую обмотку.

При включении вилки в розетку лампочка загорится. Так как номинал проходящего тока в эксперименте значительно меньше, чем при пуске компрессора, то позистор будет долго нагреваться – для стоваттной лампы время реагирования составит 20-40 секунд.

Если через некоторое время лампочка погаснет, то устройство исправно. Если потребитель не будет обесточен, то это означает, что позистор нерабочий. В домашних условиях его ремонт невозможен, стоит он недорого, поэтому необходимо приобрести аналогичный по параметрам элемент.

№4 — проблемы с контактной планкой

Существует два типа проблем с контактной планкой:

не происходит пропуск тока при замыкании контактов;
планка залипает и не опускается.

Первая проблема может возникнуть по причине окисления контактов. В этом случае необходимо их зачистить наждачной бумагой. Также причиной может быть искривление положения планки, тогда необходимо установить ее горизонтально.

Более сложная проблема – место сочленения планки и штыря, на который воздействует магнитное поле соленоида. Решение проблемы здесь индивидуальное и зависит от типа неисправности.

Залипание планки выражается в том, что она не отходит вместе с сердечником. Для этого необходимо почистить контакты, чтобы удалить клеящее вещество и сделать их гладкими.

№5 — нештатное срабатывание токовой защиты

Если при прозвоне обнаруживается отсутствие контакта от входа до обеих обмоток, то, скорее всего, обрыв произошел в зоне защиты.

В большинстве случаев это или отход контакта, который размыкает биметаллическая пластина, или повреждение в районе нагревающей спирали.

Если исправить повреждение иначе не удается, то придется приобретать новое реле.

Выводы и полезное видео по теме

Видео #1. Обзор принципа действия, типов и основных неисправностей пускозащитного реле:

Видео #2. Признаки поломок распространенного пускового реле РКТ. Подключение внешнего конденсатора для компенсации нестабильного напряжения:

Видео #3. Прозвон двигателя и реле. Ремонт катушки:

Несложная конструкция пускового реле позволяет самостоятельно находить неисправности и легко устранять их. Для этого не нужны глубокие знания в электрике или специальный инструмент.

Однако необходимо соблюдать пунктуальность, так как от качества проведенных работ зависит функциональность дорогостоящего оборудования.

Хотите рассказать о том, как подбирали пусковое реле для восстановления работоспособности холодильного агрегата? Располагаете полезными сведениями по теме статьи, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фотоснимки, задавайте вопросы.

Сообщение АЖУР » 08 ноя 2010 10:58

Сообщение srkyct » 08 ноя 2010 11:23

Стинол 104 не запускается

Сообщение АЖУР » 08 ноя 2010 12:38

Сообщение refel » 08 ноя 2010 19:09

Сообщение АЖУР » 08 ноя 2010 19:35

Сообщение refel » 08 ноя 2010 20:12

Сообщение АЖУР » 09 ноя 2010 12:20

Re: Стинол 104 не запускается

Сообщение PORSHEvchik » 09 ноя 2010 16:38

Стинол 104 не запускается

Сообщение АЖУР » 09 ноя 2010 17:38

Сообщение PORSHEvchik » 10 ноя 2010 11:51

Сообщение АЖУР » 10 ноя 2010 12:30

Сообщение PORSHEvchik » 11 ноя 2010 18:33

Сообщение refel » 12 ноя 2010 21:00

Стинол-104 не запускается компрессор

Сообщение АЖУР » 17 ноя 2010 16:29

Стинол-104 не запускается компрессор

Сообщение АЖУР » 17 ноя 2010 19:07

Сообщение PORSHEvchik » 17 ноя 2010 22:41

Стинол 104 не запускается

Сообщение АЖУР » 18 ноя 2010 10:48

Стинол 104- не запускается компрессор, лампа в ХК горит.

Сообщение АЖУР » 22 ноя 2010 11:17

Без реле, напрямую от электросети, кратковременно присоединив пусковую обмотку к рабочей,- удалось запустить компрессор с «полоборота», работает тихо, как и раньше.
То есть проблема, видимо, в реле или контактах. Решил «исследовать» реле и попробовать запустить через него.
Однако, а процессе манипуляций с реле у меня отсоединились некоторые цветные проводки от его контактов, в частности соскочил контакт с термореле, это видно на последней выложенный фотографии.

Красный провод подходит, а второй контакт – пустой. Естественно, на мотор напряжение не поступает. Только вот теперь я не знаю,- к какому проводу присоединить термореле.
Если по принципиальной схеме смотреть, – к реле должны приходить всего несколько проводов, а тут их около 12 штук, клубок разноцветных проводов, и какие куда идут, – непонятно. Ну, кроме желто-зеленых, которые на корпус. Поиском в интернете, кроме принципиальных схем по Стинолу 104, нужной мне монтажной электросхемы, с цветовой маркировкой(как по автомобилям), – найти не удалось. Если кто-нибудь видел или знает, – дайте пожалуйста ссылку.
А то больно уж не хочется прозванивать каждый провод и строить догадки куда он должен был идти.
Так что осталось разобраться с электромонтажной схемой, куда какой провод должен быть присоединен на блоке реле, заменить реле(старое треснуло вокруг позистора), правильно скоммутировать и, я надеюсь, -холодильник еще поработает.

Сообщение PORSHEvchik » 23 ноя 2010 17:12

Ужас. Вы ведь выложили фото вашего реле с подходящими к нему проводами. На термореле подходит только один провод, второй разъём останется пустым .
Напрямую вы запустили компрессор, а теперь с реле, подключив сеть на место синих и красного проводов.

Схема подключения компрессора secop — Знай свой компьютер

Чтобы подключить компрессор холодильника нужно для начала разобраться с его устройством. Хоть суть работы этой части аппарата одинакова во всех холодильниках, схема и устройство их может разниться. Рассмотрим как он устроен на примере компрессора холодильника Атлант.

Схема компрессора холодильника Атлант:

Большинство компрессоров современных холодильников поршневые. Как видим на фото он состоят из:

кожуха мотора-компрессора;
крышки кожуха;
самого мотора-компрессора;
статора;
болта крепления статора;
корпуса компрессора;
цилиндра;
поршня;
клапанной плиты;
коленчатый вал;
кривошпильной шейки вала;
коренной шейки вала;
обоймы кулисы;
ползуна кулисы;
нагнетательной трубки;
шпильки подвески;
пружины подвески;
кронштейна подвески;
подшипника вала;
ротора.

Схема компрессора холодильника Атлант

Схема подключения реле компрессора холодильника

Основные элементы пуско-защитного реле можно изобразить схематически:

неподвижные контакты;
подвижные контакты;
шток сердечника;
сердечник;
нагреватель биметаллической пластины;
контакты теплового реле.

Теперь перейдем непосредственно к схеме подключения компрессора холодильника.

Схема расклинивания компрессора холодильника

Схема расклинивания компрессора

Выполняя данную процедуру, помните, что диоды должны обладать определенными характеристиками:

показатель допустимого обратного напряжения более 400В;
показатель допустимого прямого тока не ниже 10 А.

Подключение компрессора холодильника без конденсатора

И разговаривать с ним уже со знанием дела.

Если запуск не произошел, возможна неисправность в моторе либо в кабеле.

Пары поглотившего тепло хладагента вместо компрессора с насосом высасывает абсорбер, жадно их поглощающий.
Пусковое реле для холодильника. Устройство принцип работы

Подключить к контактам прессостата цепь регулирования электродвигателем. В обширный перечень веществ, способных их вызвать, попали и фреоны.

Указанный здесь потребляемый ток соответствует мощности мотора ВТ, у моторов меньшей или большей мощности этот показатель также будет меньше или больше. Проверить рабочий электрический конденсатор, также см.

Образуется ледяная снежная шуба.

Выгоднее просто купить новое реле. Обшарпан — на свалку краше кладут, но морозит исправно.

Поэтому далее мы сосредоточимся на ремонте компрессионных холодильников, тем более что в быту они абсолютно доминируют и неисправностям подвержены более прочих систем.

Самостоятельно подключаем термостат, прозваниваем обмотки, подключаем пусковое реле.

Схемы подключения магнитного пускателя с катушкой на 220 В

Очагом шубы является не успевший стечь конденсат на улавливателе, а дальше процесс идет по нарастающей, пока инеем не обрастет вся камера. Измерив сопротивление, смотрим, где получилось наименьшее значение — это и будет рабочей обмоткой. Под ней имеется два болта чуть разных размеров.

Вдруг ПК неисправен и пусковая обмотка запитана постоянно, включается в работу защитное реле: его обмотка нагревается током пусковой обмотки, биметаллическая пластина выгибается и размыкает общую цепь питания.

Но относительно уплотнений можно дать общие рекомендации. О рабочем конденсаторе От компрессора холодильника No Frost требуется еще больший избыток мощности, чем для плачущего холодильника.

Если нужно, подключаем также к фланцам разгрузочный и предохранительный клапан. Подключить к контактам прессостата цепь регулирования электродвигателем.

Сумма по тем временам, до Великой Депрессии, отчаянно огромная.

Для двигателя с тремя фазами не следует использовать реле к компрессору на вольт, потому как одна фаза не сможет выключаться от нагрузки.

Теперь перейдем непосредственно к схеме подключения компрессора холодильника.
Как подключить компрессор от холодильника без пускового реле

Преимущества продукции

Положить дверь на мягкую поверхность панелью внутренней вверх.

Как проходит подключение компрессора?

Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь. Что ж, больше ничего и не остается. Важный момент также безопасность. Схема расклинивания компрессора холодильника Если же после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма.

Капилляр, испаритель, компрессор, конденсатор и соединяющие их трубопроводы составляют холодильный контур. Полезная информация. В результате выходит, что к нашему реле подключено 4 шнура — 2 от конденсатора, и 2 от вилки. Холодильник должен заработать. Выявление возможных неисправностей Учитывая незначительное количество элементов реле, можно последовательно проверить их на работоспособность.

Стыковка патрубков компрессора с заправочной, нагнетательной и отсасывающими линиями должна быть 6 см, а диаметр 6 мм. Поэтому легального импорта абсорбционных холодильников на горючих газах в РФ и многие другие страны нет. Причины неисправности В основном причинами неисправности компрессора служат: Понижение или повышение напряжения в электросети; Скачки напряжения; Перегрев частей холодильника, вследствие непосредственной близости отопительных приборов; Самостоятельные замены неисправных деталей или их ремонт; Повреждения корпуса или конденсатора при перемещении рефрижератора. Электрическая схема холодильной установки Атлант спроектирована таким образом, чтобы предотвратить быстрый выход их строя элементов, которые в нее входят.
Как подключить компрессор от холодильника

Воздушный компрессор из деталей холодильника и огнетушителя

На рисунке приведена схема подключения этого устройства в холодильнике Орск Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Замена компрессора — трудоемкая и сложная работа, поэтому если вы все таки решили заменить компрессор своими руками, вам следует запастись не только нужным инструментом, и не дюжим терпением.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов.

Благодаря этому можно подключить на компрессор дополнительные детали, к примеру, манометр или предохранительный клапан. А дальше смотрите: самому соображать или звать того, кто на этом собаку съел и котом закусил. Полезная информация.

Техника безопасности: важнейший элемент ремонта

Самостоятельный ремонт возможен в отдельных случаях, но какой-либо особой квалификации не требует. Но скажите по-правде, 10 баксов за пинок ногой — не многовато ли? Компания была создана в начале х голов в Белоруссии в городе Минске. Для соединения с нагнетательным прибором понадобятся шланги, которые можно приобрести в магазине автозапчастей. Реле используют в управлении поршневым компрессором, чтобы сохранять в ресивере нужное рабочее давление воздуха.

Улавливатель помещают на задней стенке камеры на пути подъема вверх менее холодного воздуха. Это обуславливается необходимостью поглощения тепловых волн. На самом деле они задействованы и нужны для холодильников с капельной саморазморозкой, т. Установить крышку, два задних упора. Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь.
Как работает компрессор для холодильника.

И разговаривать с ним уже со знанием дела.

Самостоятельно подключаем термостат, прозваниваем обмотки, подключаем пусковое реле.

Схемы подключения магнитного пускателя с катушкой на 220 В

Преимущества продукции

Положить дверь на мягкую поверхность панелью внутренней вверх.

Как проходит подключение компрессора?

Воздушный компрессор из деталей холодильника и огнетушителя

Техника безопасности: важнейший элемент ремонта

Ремонт или замена пускового реле холодильника

Пускозащитные реле служат для пуска электродвигателя компрессора холодильника. Они защищают электродвигатель перегрузки. Так как в устройстве есть подвижные детали и контактные группы, реле могут ломаться. Отремонтировать пусковое реле может любой электрик, в том числе и заменить его.

Причины выхода из строя реле холодильника

Пускозащитное реле — это электромеханическое устройство и оно предназначено:

для запуска однофазного электродвигателя путем кратковременного подключения пусковой обмотки;
для защиты электродвигателя от перегрева путем отключения питания его, в виду большого тока рабочей обмотки.

Как и у всех механизмов, имеющих подвижные части, нагревательные элементы и контактные группы, в процессе эксплуатации могут возникать отказы:

контактная группа может заклинить и не замкнуть цепь пусковой обмотки. При этой неисправности электродвигатель не сможет запуститься и через пару секунд тепловая защита реле отключит питание. Неисправность устраняется восстановлением подвижности штока;
контакты могут подгореть и не включаться. Симптомы те же самые, что и выше. Неисправность устраняется чисткой и выравниванием пятачков контактов;
может перегореть нагревательный элемент тепловой защиты. При этой неисправности компрессор просто не включится, т.к. цепь разорвана перегоревшей спиралью. При этой неисправности реле идет под замену;
потеря свойства биметаллической пластины для задержки отключения контакта. При этой неисправности отключение контакта будет происходить сразу при нагреве спирали. Компрессор будет кратковременно включаться и отключаться. Исправная биметаллическая пластина дает электродвигателю время запуститься при повышенном пусковом токе. При этой неисправности реле идет под замену.

Чтобы определить, что вышло из строя пусковое реле, рекомендуют отключить от компрессора клеммы реле и подключить компрессор напрямую, кратковременно дать импульс пусковой обмотке. Если компрессор включился, причину нужно искать в реле.

Это легко можно сделать при наличии символов возле выходов:

«S» – пусковая обмотка;
«R» – рабочая обмотка;
«C» – общий выход.

Виды пускозащитных реле

Несмотря на разнообразие исполнения пускозащитных реле, в холодильниках используются два вида реле:

С индукционным пуском. Включение пусковой обмотки однофазного электродвигателя осуществляется реле на основе соленоида.

С позисторным включением. Включение пусковой обмотки однофазного электродвигателя осуществляется через позистор (резистор с полупроводниковыми свойствами).

Внешний вид различных моделей

Принцип работы пускозащитных реле с индукционным пуском

Работа тепловой защиты. Тепловое реле состоит из нормально замкнутой контактной группы, биметаллической пластины и нагревателя. Биметаллическая пластина сварена из двух металлов имеющих разный температурный коэффициент расширения. Биметаллическая пластина может иметь прямой нагрев (ток едет по ней) и косвенный нагрев через спиральный нагреватель. При нагреве пластина изгибается и размыкает контакты. Компрессор отключается. Когда биметаллическая пластина остывает, контакты замыкаются, питание вновь подается на компрессор.

Пусковое реле предназначено для кратковременного подключения пусковой обмотки электродвигателя компрессора во время его включения. Как оно работает?

при подаче питания на электродвигатель компрессора, ток к рабочей обмотке электродвигателя идет через катушку соленоида реле. Так как двигатель при запуске потребляет большой ток в обмотке соленоида возникает сильное магнитное поле, которое втягивает сердечник подвижного контакта и контакты замыкаются, подключая пусковую обмотку;
когда компрессор запустился, пусковой ток в рабочей обмотке электродвигателя падает до номинального и магнитное поле соленоида перестает удерживать сердечник подвижного контакта, пружина помогает сердечнику вернуться в исходное положение, контакты размыкаются и пусковая обмотка электродвигателя обесточивается;
компрессор работает в штатном режиме.

Пускозащитное реле выглядит внешне, как небольшая коробочка, которая крепится к корпусу компрессора, а у старых холодильников на раме при помощи винтов, защелок, пружинных скоб и заклепок.

Принцип работы пускозащитных реле с позисторным включением

Пускозащитные реле с позисторами применяются почти во всех современных холодильниках. Тепловая защита у них работает точно так же как и у реле с индукционным пуском (через биметаллический контакт).

Что такое позистор, это разновидность теплового резистора с полупроводниковыми свойствами. Холодный позистор имеет незначительное сопротивление, а при нагреве сопротивление резко увеличивается и перестает пропускать ток.

Позистор повторяет работу подвижных контактов с соленоидом в пускозащитных реле с индукционным пуском, только в случае с позистором в работе этой функции отсутствуют подвижные части и ломаться нечему.

При комнатной температуре сопротивление резистора незначительное, поэтому ток к пусковой обмотке поступает, как по обыкновенному проводнику. Так как у позистора есть незначительное сопротивление он постепенно нагревается и при определенной температуре происходит размыкание цепи пусковой обмотки. При прекращении подачи тока он остывает (отключение терморегулятором) и восстанавливает свои свойства для повторного включения электродвигателя компрессора.
Пускозащитное реле с позистором устанавливаются непосредственно на разъем компрессора (на три контакта).

Электрическая схема

В руководстве пользователя холодильника указано, какие марки пусковых реле могут использоваться для конкретной модели. Это предоставляет выбор пусковых реле для замены при отсутствии оригинала.

Схема индукционного подключения

Схема позисторного механизма включения

Нужно не забывать, что в цепь питания электродвигателя компрессора ещё участвуют контакты терморегулятора, что нужно обязательно учитывать при тестировании неисправностей пускового реле.

Как заменить реле в холодильнике на примере Атланта (Минска)

Чтобы снять пусковое реле следует:

Убедиться в том, что холодильник отключен от сети.
Снять проволочный зажим, прижимающий крышку (На старых холодильниках могут быть защелки, которые от времени стали хрупкими. Действуйте аккуратно).
Отсоединить клеммы.
Промаркировать провода. (Это поможет не перепутать провода при присоединении их к новому реле, особенно актуально на старых холодильниках с с проводами непонятного цвета).
Отвинтить винты крепления реле к корпусу компрессора.
Снять пусковое реле с разъема компрессора.

Новое или отремонтированное реле устанавливают в обратном порядке.

Если вы не уверены в своих знаниях электротехники, лучше не рисковать и все-таки вызвать мастера. Стоимость ремонта в сервис-центре, как правило, все-таки ниже, чем цена всего холодильника.

Пускозащитное реле холодильника: конструкция и работа

Трехфазному двигателю наличие пусковой обмотки излишний элемент. Потребляя 380 вольт, врубается в сеть непосредственно, катушки статора сфазированы определенным образом. Требуется запуск от сети 230 вольт – умельцы начинают химичить. Появляются схемы звезды, треугольника, использующие конденсатор, обеспечивающий сдвиг напряжения на 90 градусов в произвольной обмотке относительно двух оставшихся. Первая выполняет роль пусковой, конденсатор должен отключаться, когда двигатель наберет обороты. Фактически из трехфазного мотора получается двухфазный. Конечно, можно сделать блок питания, выдающий три синусоиды, сдвинутые на 120 градусов друг относительно друга искусственным путем. Пускозащитное реле холодильника вторит принципами работы асинхронных двигателей, служит реализации функций, заложенных названием.

Запуск асинхронного двигателя однофазной сетью 230 вольт

Напряжение 380 вольт – три фазы по 230 вольт каждая, оба случая рассматривают действующее значение. Вызывающее на пассивном сопротивлении аналогичный тепловой эффект. Переменное напряжение непрерывно меняется, цифру усредняют по времени. Результат называют действующим (эффективным) значением величины.

Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор. КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений. В промышленности применяется непривычный жилому дому вольтаж. Может жилец получить 380 В? Гипотетически – да. Профессиональный электрик найдет три фазы, сдвинутые друг относительно друга на нужный угол (120 градусов).

Многоэтажки питаются сетью 380 вольт. Квартира получает 1 фазу. Редкие исключения ограничиваются современными многоэтажками. Некоторые образчики бытовой техники (кухонные плиты) питаются двумя фазами. Мера обеспечивает снижение требований к электрической проводке квартиры.

Фаза одна. Вращение поля невозможно принципиально. Движение получают, складывая минимум два вектора. Приходится использовать услуги конденсатора, сдвигающего напряжение на 90 градусов. Фактически при схеме звезды или треугольника одна обмотка выполняет роль пусковой, заставляет поле вращаться. В дальнейшем величина меняется линейно, поскольку двигатель набрал обороты, инерции хватит сохранить вращательное движение. Переменное поле будет ритмично толкать ротор в нужном направлении. Плавность уступает результирующей сложения трех векторов, функционированию домашней бытовой техники хватает.

Почему квартиры лишены трехфазного напряжения. Работа с ним требует глубоких знаний, отличных практических навыков. 230 вольт любой домохозяйке поможет подвести розетку. Одна фаза и земля (нейтраль). Думать не надо. Формулировка утрирована, но близка смыслу реального положения дел. Теряем КПД, получаем взамен простоту.

Что делает пусковая обмотка. Двигатель не войдет в рабочий режим, создает второй вектор, который в первом приближении позволяет считать поле внутри двигателя вращающимся. Неровного круга сдвинуть, раскрутить ротор хватает. Обороты набраны, пусковая катушка должна быть отключена, толку минимум, энергия тратится немалая, снижая КПД устройства.

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен – цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

«Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает. В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются. Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения. Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента. В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:

перегорела спираль, в этом случае контакты не будут звониться в любом положении;
заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно. В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

Конструкция пускозащитного реле

Пускозащитное реле напоминает внешним видом таблетку или неопределенной формы. Это такой маленький элемент, находящийся непосредственно возле черного бочкообразного корпуса компрессора. Не задумывались, почему такой цвет сажи выбран окраской сердца холодильника?

Ответ прост: черный поглощает тепло, но также хорошо и излучает. В какую сторону движется процесс, определяет направление перепада температур компрессора и окружающей среды. Когда мотор горячий, то черный корпус отдает тепло воздуху. Кроме того неподалеку присутствует вентилятор, создающий принудительное охлаждение компрессора.

Схема коммутации пускозащитного реле холодильника:

Фаза 220 В.
Земля.

Пусковая обмотка асинхронного двигателя компрессора.
Рабочая обмотка асинхронного двигателя компрессора.
Земля.

Обычно узнать, что и куда подключается, можно по цвету проводов. В любом случае ремонт следует проводить осторожно. Землю компрессора проще узнать, если соскоблить чуть-чуть краски с корпуса, прозвонить три контакта. Но этот метод оставляется напоследок, когда остальные не помогли.

Индукционные пускозащитные реле ДХР крепятся на неподвижную раму и работают в паре с компрессорами ДХМ. После обозначения может идти цифра, которая одинакова у обоих устройств. Различие конструкций в рабочем напряжении и токах срабатывания и отпускания. Для ускорения разрыва цепи при перегреве за биметаллической пластиной расположен магнит. Если металл попадает в поле действия, то срабатывание системы ускоряется. Магнит служит и для того, чтобы удержать биметаллическую пластину с разомкнутым контактом чуть дольше, чем нужно для нормализации температуры. Это дополнительная защитная мера.

Индукционное реле компрессора холодильника РТП отличается тем, что может находиться и на проводе. Не обязательно крепить к раме. Работа ведется с компрессорами ДХМ 3 и 5. Отличие от ДХР в несколько меньшем токе срабатывания. Это позволит надежнее защитить компрессор. Ток отпускания такой же. Умельцы используют холодильные компрессоры, изготавливая аппараты высокого давления, ресиверы. Накачивают шины, используют пневматическое оборудование.

Прежде чем купить реле для холодильника, убедитесь, что изделие соответствует типу компрессора. Затем элемент необходимо правильно установить. Лучше брать именно ту марку, которая имелась до ремонта. Если реле холодильника Бирюса оснащена типом РТК, лучше такое и брать, несмотря на то, что для двигателя ДХМ подойдут также и РТП, и ДХР. Совместимость устройств помогут определить справочные таблицы. Указывают необходимые технические сведения.

Схема таймера защиты холодильника » Паятель.Ру

Холодильник, — аппарат работающий в так называемом повторно-кратковременном режиме.

Для поддержания заданной температуры, согласно информации. поступающей от датчика температуры, компрессор холодильного агрегата периодически включается и выключается. Продолжительность непрерывной работы компрессора тем больше, чем сильнее происходит «потребление холода» или «расход холода».

Поэтому, если вы забудете закрыть дверцу холодильника или в его морозильной системе произойдет утечка хладагента (аммиака, фреона), компрессор будет работать практически непрерывно, пытаясь заморозить всю вашу квартиру (если открыта дверца) или пытаясь понизить температуру перекачивая отсутствующий хлад-агент.

В результате двигатель компрессора, рассчитанный на повторно-кратковременный режим работы, будет перегреваться и может выйти из строя и даже стать причиной пожара.

Поэтому, во многих современных холодильниках, оснащенных электроникой, есть защитная функция, следящая за продолжительностью непрерывной работы компрессора. Однако, в недорогих советских аппаратах такой функции нет. Но её несложно организовать, собрав схему, описываемую в этой статье.

Устройство представляет собой таймер. задающий одинаковые периоды работы и неработы нагрузки (по 30 минут). Таймер сбрасывается акустическим датчиком, при исчезновении вибрации или шума. Датчиком работы компрессора служит пьезо-акустический элемент В1. Он приклеен эпоксидной смолой к корпусу компрессора. Когда компрессор работает он вибрирует, шумит, и эти акустические колебания передаются датчику.

В результате, на коллекторе VT2 появляется переменное напряжение, которое детектируется диодами VD1 и VD2. На С2 образуется постоянное напряжение, открывающее транзистор VT2. На его коллекторе устанавливается низкий логический уровень, и это разрешает работу счетчика D2.

На счетный вход D2 (вывод 10) поступают импульсы частотой около 4,5 Гц. Если счетчик не сбрасывать подачей логической единицы на вывод 11, то, примерно, через 30 минут, на его самом старшем выходе (вывод 3) появится логическая единица. Откроется транзисторный ключ VT3-VT4 и включит реле Р1, которое разорвет цепь питания холодильника. Счетчик продолжит считать, и еще через 30 минут, состояние его старшего входа изменится и питание на холодильник будет подано

Таким образом, если термостат холодильника перестал работать, утек аммиак или вы забыли закрыть дверцу холодильника, он все равно будет периодически, каждые полчаса выключаться на полчаса отдыха.

Когда холодильник исправен, его компрессор выключается значительно чаще, чем через каждые полчаса. При выключенном компрессоре он не вибрирует и не шумит Напряжение на 02 падает и транзистор VT2 закрывается Напряжение на его коллекторе достигает логической единицы Это приводит к сбросу в нулевое состояние счетчика D2 Схема будет находиться в таком состоянии до очередного включения компрессора.

Таким образом, при исправном холодильнике телохранитель себя никак не проявляет.
Схема на элементах D1.1 и D1.2 управляет сбросом счетчика В момент включения питания счетчик автоматически устанавливается в нулевое положение, импульсом, формируемым цепью C3-R4 Когда происходит принудительное выключение холодильника (при помощи реле Р1), вибрация компрессора прекращается. и, чтобы не произошел сброс счетчика, элемент D1.2 закрывается единицей, поступающей с выхода счетчика на его выв. 1.

Поэтому, продолжительность принудительного выключенного состояния равна 30 минутам Через это время изменится уровень на старшем выходе D2. Произойдет включение холодильника Продолжительность контрольного промежутка времени зависит от частоты импульсов на выходе мультивибратора D1.3-D14. Изменить это время можно подбором сопротивления R5 или емкости С4

Питается схема от трансформаторного источника питания на Т1 Трансформатор взят готовый, китайского производства, на ток до 300 mA и с двумя вторичными обмотками по 12V каждая. Используется только одна обмотка. Реле питается от выпрямителя VD3-VD6 непосредственно, а логическая часть и схема датчика — через параметрический стабилизатор на VD7.

Электромагнитное реле должно быть достаточно мощным, чтобы выдержать ток пуска холодильника. Оптимально и доступно, — реле от автомобилей ВАЗ, пятиконтактное (с переключающими контактами). Используется размыкающая группа.

Большинство деталей расположено на печатной плате из фольгированного стеклотекстолита. Схема платы показана на рисунке ниже принципиальной схемы. Конструктивно, устройство выполнено в виде переходника-удлинителя через который холодильник включается в электросеть. Датчик В1 соединен со схемой экранированным кабелем

При налаживании, подбором сопротивления R1 устанавливают такой режим работы усилительного каскада, когда, в отсутствие входного сигнала, на коллекторе VT1 напряжение 2,5V.

Как определить, неисправен ли релейный переключатель на холодильнике | Руководства по дому

Если ваш холодильник громко гудит, гаснет свет, срабатывает автоматический выключатель или перегорает предохранитель при каждой попытке запуска, проблема может заключаться в неисправном пусковом реле на компрессоре. Назначение пускового реле — подключить пусковую обмотку параллельно с пусковой обмоткой, чтобы обеспечить дополнительный крутящий момент, необходимый при пуске, а затем отсоединить пусковую обмотку после того, как компрессор достигнет рабочей скорости. Реле запуска легко проверить и недорого заменить.

Соберите инструмент для разряда конденсаторов. Прикрепите по одному зажиму типа «крокодил» от каждой перемычки к выводам силового резистора с проволочной обмоткой 20 000 Ом. Присоедините другие зажимы типа «крокодил» на перемычках к металлическим стержням отверток. Назначение силового резистора — ограничить ток, протекающий в процессе разрядки, и предотвратить приваривание наконечников отвертки к клеммам конденсатора.

Отодвиньте холодильник от стены. Выньте шнур питания из розетки. Найдите пусковой конденсатор двигателя. Эти конденсаторы черного цвета, имеют трубчатую форму и имеют два вывода на одном конце. Разрядите этот конденсатор, прикоснувшись лезвиями самодельного разрядного инструмента к клеммам конденсатора. Прижмите их к клеммам на пару минут, чтобы убедиться, что конденсатор полностью разряжен. Чтобы убедиться, что конденсатор разряжен, просто закоротите две клеммы металлическим стержнем одной из отверток.Искры нет, конденсатор полностью разряжен. Это очень важно, потому что хороший пусковой конденсатор может сохранять полный заряд в течение нескольких недель, даже месяцев после того, как холодильник был отключен от розетки.

Снимите металлическую крышку с блока пускового реле. Эту коробку можно идентифицировать по толстым красным, синим и коричневым проводам, входящим в коробку. Крышка может быть закреплена пружинным зажимом или винтом. Сняв крышку, вытащите реле из клемм крыльчатки компрессора.

Сделайте цифровой снимок или нарисуйте схему подключения проводов к релейному переключателю. Вытяните разъемы «мама» из клемм «папа» на пусковом реле. Некоторые из этих разъемов с возрастом становятся довольно тугими, и вам, возможно, придется использовать плоскогубцы, чтобы освободить их. Захватите разъемы плоскогубцами; не тяните за провода.

Установите функциональный переключатель на мультиметре в диапазон X1 Ом. Переверните реле и прикоснитесь щупами измерителя к клеммам «S» и «M» на реле.ЖК-дисплей измерителя покажет «0,000» для исправного реле. Переверните реле правой стороной вверх и повторите этот тест. На ЖК-дисплее теперь должно отображаться «O.L.» за хорошую эстафету.

Снова переверните реле. Коснитесь измерительными щупами клемм «S» и «L». На ЖК-дисплее должно отображаться «0,000». поверните реле правой стороной вверх, и прибор должен отобразить «O.L.»

Переверните реле в третий раз. Подключите измерительные щупы к клеммам «L» и «M». На ЖК-дисплее должно отображаться «0,000», если реле хорошее.Поверните реле правой стороной вверх, и показание все равно должно быть «0,000». Релейный выключатель, не прошедший ни одну из этих проверок, неисправен и требует замены.

Справочная информация

Советы

Существует два типа реле: электромеханические и твердотельные. Эта статья относится к электромеханике, с открытой катушкой. Твердотельное реле также можно проверить с помощью цифрового мультиметра, но процедура тестирования выходит за рамки этой статьи.

Writer Bio

Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы публиковались в журналах «Family Handyman», «Popular Science», «Popular Mechanics», « Handy »и другие публикации. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

перегрев компрессора холодильника

Не удалось найти URL спецификации гаджета

Ваш холодильник не охлаждается? Ваш холодильник более старой или новой модели подключен, получает питание, внутри горит свет, но холодильник не охлаждается, и морозильная камера не замерзает? Если ваш холодильник или морозильная камера внезапно перестали охлаждаться, а морозильная камера не замерзает, у нас есть несколько решений для вас.Если вы слышите щелкающий звук, исходящий из задней части холодильника / морозильника, проблема, скорее всего, в том, что компрессор перегревается или не получает надлежащую мощность и не запускается. Компрессор — это компонент холодильника, который позволяет ему охлаждаться. Если этот компонент не работает должным образом, ваш холодильник перестанет охлаждаться. В большинстве случаев компрессор не является неисправным компонентом. На холодильнике есть и другие части, которые должны запускать компрессор.Наиболее частым компонентом, который, скорее всего, выходит из строя, является конденсатор. Конденсатор находится под напряжением и подает импульс для запуска компрессора. Если этот конденсатор неисправен, компрессор не запустится.

Звук «щелчка», который вы слышите, означает перегрузку или перегрев компрессора. Компрессор пытается запуститься, сильно нагревается и перегрузка вызывает щелчки, которые вы слышите. (Кроме того, змеевики конденсатора могут быть пыльными и грязными, что мешает правильному охлаждению холодильника, см. Инструкции внизу страницы).Что проверить в первую очередь и самые распространенные проблемы и решения для холодильника, который не охлаждается: 1. ЗАГРЯЗНЕННЫЙ КОНДЕНСАТОР — ОЧИСТИТЕ ЗАТЕМЫ КОНДЕНСАТОРА И ВЕНТИЛЯТОР. 2. УСТАНОВКА ТЕМПЕРАТУРЫ НА НИЗКОЕ — ПЕРЕКЛЮЧИТЕ НАСТРОЙКУ ТЕМПЕРАТУРЫ НА ХОЛОД. 3. СРАБОТАЛ ВЫКЛЮЧАТЕЛЬ — ПИТАНИЕ — СБРОС ВЫКЛЮЧАТЕЛЯ 4. КОМПРЕССОР НЕ ЗАПУСКАЕТСЯ — НЕИСПРАВНОСТЬ КОНДЕНСАТОРА — ЗАМЕНИТЕ КОНДЕНСАТОР 5. НЕИСПРАВНОСТЬ ТАЙМЕРА РАЗМОРАЖИВАНИЯ — ЗАМЕНИТЕ ТАЙМЕР РАЗМОРАЖИВАНИЯ ИЛИ ПЛАТУ УПРАВЛЕНИЯ КОМПЬЮТЕРА 6. НЕИСПРАВНОСТЬ УПЛОТНЕНИЯ ДВЕРИ — ЗАМЕНИТЕ ИЗНОШЕННОЕ УПЛОТНЕНИЕ ДВЕРИ. 7. НЕИСПРАВНОСТЬ КОМПРЕССОРА — ЗАМЕНИТЕ КОМПРЕССОР. По другим вопросам, связанным с холодильником, вы можете обратиться к Руководству по устранению неполадок для вашего холодильника своими руками.Компрессор — это то, что позволяет вашему холодильнику охлаждаться, а морозильнику — замораживать.

Если это похоже на проблему с вашим холодильником или морозильной камерой (звук щелчка, а не охлаждение), вы можете довольно легко исправить это самостоятельно. Сначала начните с того, что отключите холодильник от сети и займитесь им. С помощью мультиметра проверьте пусковые компоненты и конденсатор, расположенный рядом с компрессором. Скорее всего, причиной проблемы будет конденсатор. Когда ваш холодильник издает щелкающий звук, это означает, что компрессор пытается запуститься, но тоже не может.Часть холодильника, которая запускает компрессор, — это конденсатор. Вы можете купить универсальный конденсатор холодильника, предназначенный для холодильника, примерно за 10 долларов. Если конденсатор в порядке, другая часть системы запуска может быть плохой. Проверьте все с помощью мультиметра и определите, какая часть могла выйти из строя. Если вы определили, что все работает правильно и на нем нет грязи, но холодильник все равно не охлаждается, то проблема, скорее всего, в неисправном компрессоре. Здесь вам следует позвонить в ремонтную компанию.

Большинство ремонтных компаний берут 200 долларов и более за замену компрессора. Новый холодильник стоит от 300 до 800 долларов. Итак, посчитайте и выясните, какое решение для вас лучше всего. Это универсальный конденсатор, разработанный для большинства старых холодильников и морозильников. Это конденсатор нового типа, предназначенный для большинства холодильников и морозильников нового типа. Очищайте змеевики конденсатора холодильника каждые 6 месяцев для бесперебойной работы. Еще одна очень распространенная проблема, связанная с тем, что холодильник не охлаждает, — загрязненный конденсатор.Если змеевики конденсатора загрязнены, компрессор перегреется и отключится при перегрузке. На компрессоре есть термостат, который отключает его при перегреве. Это также будет издавать щелкающие звуки, издаваемые задней стенкой холодильника с интервалом примерно 2–3 минуты. Этот щелкающий звук означает, что ваш компрессор включается и выключается, когда он перегревается, а затем остывает. Чтобы проверить, нет ли у вас грязных змеевиков конденсатора, отключите шнур питания, отойдите за холодильник и снимите небольшую панель в нижней части холодильника.

Если вы видите скопление пыли или грязи на компонентах, воспользуйтесь пылесосом с насадкой или щеткой для очистки спиралей и удалите всю грязь и пыль. После того, как катушки станут чистыми, оставьте холодильник отключенным от сети примерно на час. Через час снова включите холодильник. Дайте ему несколько минут, чтобы он заработал правильно, а затем проверьте, работает ли он. Вы должны услышать, как сзади работает вентилятор конденсатора. Оставьте холодильник в покое на некоторое время, а затем проверьте, не остывает ли холодильник и морозильная камера.Для этого откройте дверцу морозильной камеры и холодильника и возьмитесь за руку в том месте, где поступает холодный воздух. Если все работает правильно, вы должны почувствовать, как поступает прохладный воздух. Если это так, проблема решена. Не забывайте чистить змеевики холодильника каждые 6 месяцев, чтобы избежать этой проблемы в будущем. Компрессор холодильника не запускается, реле издает щелчки. Если вам по-прежнему нужна помощь или ответы, чтобы решить проблему с неохлаждением холодильника, спросите специалисты по ремонту бытовой техники бесплатно ответят на вопросы по ремонту вашего сломанного устройства!

Конденсаторы | Схема поиска неисправностей холодильника

Переключатель питания и управления

1. Проверьте электропитание в розетке, предохранитель и номинал предохранителя.
2. Убедитесь, что переключатель управления установлен в положение «включено», и проверьте электропитание
к системе управления. Если есть питание на стороне входа управления, замкните контакты управления перемычкой или соедините два провода управления вместе; это эффективно отключит управление от цепи (Рисунок 45).
3. Если компрессор не запускается, проверьте напряжение питания на клеммах компрессора или на клеммной колодке реле.

Устройство защиты от перегрузки

Если компрессор на ощупь холодный, очевидно, что он некоторое время простаивал. Устройство защиты от перегрузки следует проверить на целостность или замкнуть два контакта, как описано для контрольного переключателя (Рисунок 46). Попробуйте запустить агрегат.

Обмотки

Изолируйте блок электрически и отсоедините электрические провода от клемм компрессора или реле, если оно вставного типа.

Проверьте обмотки компрессора на целостность и сопротивление (Рисунок 47). Наибольшее значение сопротивления между любыми двумя клеммами — это сумма двух сопротивлений обмотки (клеммы запуска и запуска). Следующим по величине значением сопротивления между двумя выводами является значение пусковой обмотки (пусковая и общая клеммы). Наименьшее значение сопротивления — это сопротивление рабочей обмотки (рабочая и общая клеммы).

Тестовый шнур

Если проверка показывает, что целостность цепи и сопротивление удовлетворительны, подсоедините испытательный шнур (см. Рисунок 48).Подключив тестовый шнур, включите источник питания. На этом этапе компрессор будет пытаться запустить только на ходовой обмотке, и должен быть слышен гудящий звук.

Нажмите переключатель смещения тестового шнура, чтобы включить пусковую обмотку в цепь, и удерживайте в течение 2-3 секунд. Компрессор должен запуститься. Если компрессор запускается, когда пусковая обмотка находится в цепи, но останавливается при отпускании переключателя смещения, это значит, что рабочая обмотка неисправна. Отсутствие запуска означает, что пусковая обмотка неисправна.В любом случае потребуется замена компрессора.

Максимальный прогиб, зарегистрированный омметром, указывает на то, что двигатель компрессора заземлен, и, вероятно, сработает предохранитель, когда обмотки находятся под напряжением.

Если в цепь включены конденсаторы, их следует подключать последовательно, если используется испытательный шнур; На рисунке 48 показан пусковой конденсатор, включенный последовательно с пусковой обмоткой.

Более крупный герметичный и полугерметичный 220/240 вольт переменного тока. Компрессоры с пусковым конденсатором / работающим от конденсатора двигателем с частотой 50 Гц потребляют значительные пусковые токи, и рекомендуется использовать испытательный шнур для тяжелых условий эксплуатации, подобный типу, показанному на рисунке 49, при проверке работы компрессора.Порядок подключения следующий:

1. Когда все переключатели находятся в положении «выключено», подсоедините три провода электродвигателя тестового шнура к клеммам компрессора.
2. Подсоедините заведомо исправный конденсатор правильного номинала в микрофарад к выводам пускового конденсатора тестового шнура. (Если установлены два пусковых конденсатора, подключите их параллельно.)
3. Подключите соответствующий конденсатор к выводам «рабочего конденсатора» тестового шнура.
4. Установите переключатель «Рабочий конденсатор» в положение «включено».
5. Убедитесь, что заземляющий провод тестового шнура подходит к винту компрессора и имеет хороший контакт.
6. Подключите тестовый шнур к электросети.
7. Удерживая пусковой выключатель в положении «включено», переведите главный выключатель в положение «включено».
8. Отпустите пусковой выключатель, когда двигатель наберет обороты.
Если компрессор не работает, его необходимо заменить. Если компрессор работает на испытательном шнуре, то неисправность может быть в устройстве защиты от перегрузки или пусковом реле.

Конденсаторы

Если блок не запускается с тестовым шнуром, это также может означать, что конденсатор неисправен. Его следует проверить с помощью тестера конденсаторов, если таковой имеется.

Еще один способ проверки конденсатора — подключить его к источнику питания 50 Гц последовательно с амперметром и несколькими лампами для обеспечения резистивной нагрузки. Вольтметр должен быть подключен к клеммам конденсатора, как показано на рисунке 50.

Емкость в микрофарадах (мкФ) выражается как (амперы / вольт) x 3200. Например, предположим, что номинал конденсатора составляет 80-105. Если напряжение сети составляет 240 В, 50 Гц, а потребляемый ток равен 7.5 А, тогда (7,5 / 240) x 3200 = 100 мкФ. Этот
показывает, что конденсатор работает в пределах проектного номинала. Следует подчеркнуть, что этот метод нельзя использовать для выбора конденсатора.

Если конденсатор обнаруживает какие-либо признаки утечки или повреждения внешнего корпуса, его следует заменить.

Реле потенциала

Сначала убедитесь, что ни один из конденсаторов в цепи не неисправен и не имеет признаков утечки или повреждения.

1.Проверьте целостность цепи, сняв реле и измерив сопротивление на обмотке реле (см. Рисунок 51). В этом случае показания снимаются между клеммами 2 и 5, но они могут отличаться в зависимости от типа реле. Следует зафиксировать высокое сопротивление. Если записано нулевое показание, значит, катушка разомкнута.
2. Заменить реле и включить агрегат. Если контакты заедают разомкнутыми, должно быть слышно жужжание; компрессор пытается запустить только на ходовой обмотке. Через 15-20 секунд мотор отключится от перегрузки.
3. Изолируйте устройство и установите перемычку между клеммами переключателя, в данном случае между клеммами 1 и 2. Включите устройство. Для безопасности перемычка должна включать переключатель смещения.
4. Удерживайте переключатель смещения в цепи примерно 5 секунд, чтобы компрессор набрал расчетную скорость. Затем отпустите переключатель смещения; компрессор должен продолжать работать. Это означает, что контакты реле застряли в разомкнутом состоянии.

Этот тест будет эффективным только в том случае, если конденсаторы исправны, и аналогичен использованию тестового шнура.

Те, которые обычно используются на небольших установках, относятся к электролитическому типу. Их можно рассматривать как электрохимический компонент, используемый для улучшения фазового угла между обмотками двигателя, когда двигатель запускается и работает.

Могут устанавливаться последовательно или параллельно обмоткам двигателя. Если конкретная емкость недоступна для прямой замены, можно использовать два или более конденсатора. Емкость выбита на корпусе конденсатора, и ее значение указывается в микрофарадах.

Метод выбора и подключения конденсаторов для создания определенных емкостей показан на Рисунке 40.

Расположение конденсаторов

основных причин повреждения холодильника — StrikeCheck

Основные причины поломки холодильника

Работоспособные холодильники часто воспринимаются как должное. Они работают постоянно и, возможно, являются самым важным домашним прибором. Часто мы не задумываемся о том, что вызывает повреждение холодильника, пока не становится слишком поздно.Как известно многим специалистам по настройке, поврежденный холодильник может быстро стать головной болью, так как повреждение этого распространенного прибора может потребовать большого комплексного исследования. Вам необходимо знать, можно ли отремонтировать холодильник, а также установить страховую защиту от порчи продуктов и оценить общие расходы на возмещение ущерба.

Частота претензий по повреждению холодильников

Почти в 100% американских домов есть холодильник, что делает его самым распространенным прибором (CNN Money) в стране.Кроме того, в 23% домов в США есть два или более холодильника. Неудивительно, что холодильники были наиболее распространенным прибором, который мы оценивали в прошлом году, и на них приходился 41% претензий к приборам. В то время как средний срок службы стандартного полноразмерного холодильника составляет около 17 лет (SF Gate), разовые случаи или отсутствие технического обслуживания могут резко снизить его долговечность. По искам, переданным StrikeCheck для независимого расследования, двумя основными причинами повреждения холодильника являются скачки напряжения и износ.

Повреждение холодильника из-за скачка напряжения

Скачок высокого напряжения был основной причиной опасности для холодильников, по оценке StrikeCheck в прошлом году. Когда есть увеличение напряжения из-за скачка напряжения, это вызывает скачок электрического тока в холодильнике. Этот выброс генерирует чрезмерное количество тепла, которое может повредить несколько частей холодильника. В частности, три компонента, которые мы часто видим поврежденными из-за скачков напряжения, — это плата управления, компрессор и льдогенератор.

Плата управления — самый чувствительный компонент холодильника. Поэтому его легко повредить, когда выброс электрического тока вызывает чрезмерное нагревание. Холодильники с поврежденной платой управления часто можно отремонтировать, поскольку плата относительно недорогая и ее легко заменить самостоятельно.

Плата управления с визуальным повреждением от скачка напряжения

Хотя компрессор повреждается не так часто, как плата управления, он также может быть поврежден сильным скачком напряжения.Сильное электрическое событие может повредить обмотки, обеспечивающие запуск и работу компрессора, что приведет к преждевременному отказу компрессора. Из-за высокой стоимости замены компрессора холодильник часто требует замены, если компрессор поврежден.

Скачок напряжения также может повредить льдогенератор холодильника. Когда скачок тока вызывает дополнительный нагрев внутри компонента, это может привести к короткому замыканию в электрических соединениях льдогенератора. Заменить ледогенератор в сборе относительно недорого, и при наличии деталей холодильник с таким типом повреждений часто можно отремонтировать.

Повреждение холодильника из-за отсутствия обслуживания

Холодильники обычно служат 17 лет или дольше при минимальном текущем обслуживании. Однако без этого обслуживания срок службы может быть намного короче. Три наиболее распространенных причины отказов, которые мы видим в результате износа, — это механическая блокировка компрессора, отказ двигателя вентилятора и грязные змеевики конденсатора.

Компрессор холодильника — это сердце системы охлаждения; без работающего компрессора холодильник не может работать.Как и в случае любого другого механического компонента, функциональность компрессора с возрастом ухудшается. В конце концов, компрессор может не вращаться и механически заблокируется. Когда это произойдет, вы услышите постоянный гудящий звук от компрессора, который пытается запуститься, и он будет очень горячим на ощупь. Если компрессор постоянно запускается из-за того, что холодильник заполнен до отказа или змеевики загрязнены (см. Раздел о грязных змеевиках ниже), это состояние может возникнуть преждевременно. Если компрессор все-таки выходит из строя, его замена обычно обходится слишком дорого.Однако замена компрессора может быть более экономичным вариантом для холодильников высокого класса.

Компрессорная часть холодильника, забившаяся пылью и грязью после многих лет эксплуатации

Электродвигатель вентилятора — еще одна механическая часть, которая может выйти из строя. С возрастом подшипники двигателя вентилятора могут забиться грязью, что не позволит двигателю работать. Часто для ремонта холодильника можно заменить двигатель вентилятора, если такая деталь есть в наличии.

Грязные змеевики конденсатора — еще одна распространенная неисправность, связанная с износом. Без регулярной очистки змеевики могут забиться грязью и пылью. Это предотвращает эффективную передачу тепла от хладагента к воздуху, заставляя компрессор работать тяжелее и преждевременно выходя из строя. Эту проблему можно легко предотвратить с помощью регулярной очистки змеевика конденсатора.

Почему так важно тщательно исследовать повреждения холодильника?

Как показано в этом блоге, монтажникам необходимо обеспечить тщательную оценку претензий, связанных с повреждением холодильника, для определения точного урегулирования претензий и предотвращения утечки претензий. Разница между средней стоимостью ремонта и средней стоимостью замены составляет около 1000 долларов, что еще раз указывает на важность правильного определения объема ремонта.

Кроме того, мы ожидаем, что с появлением множества новых «умных» функций холодильников эти различия станут еще больше. Имея объективную оценку холодильника для определения причины потери, надлежащего объема ремонта и точной рекомендуемой суммы компенсации, монтажники могут избежать чрезмерной или недоплаты по претензиям о повреждении холодильника.Если вам нужен эксперт для оценки холодильника, вы можете подать новую претензию здесь.

Пусковой контур двигателей, в частности компрессоров холодильников

УРОВЕНЬ ТЕХНИКИ

Настоящее изобретение относится к схеме пуска двигателей, в частности компрессоров холодильников. В частности, изобретение относится к пусковой схеме для асинхронных двигателей, в частности, но не исключительно, адаптированной для двигателей компрессоров холодильников как для промышленного, так и для бытового применения.

Известно, что в холодильнике компрессор включается периодически, чтобы перекачивать хладагент в змеевиках холодильника.

Это включение компрессора происходит, когда внутренняя температура холодильника поднимается выше заданного порога. Соответственно, термочувствительный элемент определяет внутреннюю температуру холодильника, и, когда указанная температура поднимается выше установленного порога, он посылает сигнал активации в цепь стартера компрессора. Схема стартера состоит из стартера и устройства защиты двигателя компрессора.

Пускатель состоит из термочувствительного элемента, в котором протекание тока вызывает повышение температуры, в результате чего элемент ведет себя как резистор с очень высоким значением. Поскольку такой резистор установлен последовательно с двигателем, повышение температуры препятствует протеканию тока через термочувствительный элемент, чтобы достичь обмотки стартера двигателя компрессора.

Однако, хотя термочувствительный элемент эффективен с точки зрения прерывистой активации однофазного асинхронного двигателя компрессора, он влечет за собой непрерывное, хотя и небольшое, потребление энергии в течение всего периода, в течение которого двигатель работает. Бег.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Целью настоящего изобретения является создание схемы пускателя двигателя, в частности, для компрессоров холодильника, в которой схема не потребляет мощность, кроме как во время периода включения двигателя, и даже тогда потребляет очень небольшое количество. власти.

В рамках этой цели задачей настоящего изобретения является создание цепи пускателя двигателя, в частности для компрессоров холодильников, на которую подается переменный ток.

Еще одной целью настоящего изобретения является создание схемы пускателя двигателя, в частности, для компрессоров холодильника, которая может быть адаптирована для различных типов компрессоров.

Еще одной целью настоящего изобретения является создание схемы пускателя двигателя, в частности, для компрессоров холодильника, в которой двигатель включается на заданное время, а время повторного запуска после отключения питания может регулироваться путем выбора соответствующих размеров для цепь.

Другой целью настоящего изобретения является создание схемы пускателя электродвигателя, в частности электродвигателей компрессоров холодильников, которая является высоконадежной, относительно простой в производстве и по конкурентоспособной цене.

Эта цель, эти цели и другие, которые станут очевидными в дальнейшем, достигаются схемой пускателя двигателя, в частности, для двигателя компрессоров холодильника, отличающейся тем, что она содержит средства для генерации импульсов с уменьшением времени, адаптированные для управления средствами переключения, которые подключены к запускаемому двигателю, указанное средство для генерации уменьшающихся во времени импульсов с питанием от переменного тока.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Дополнительные характеристики и преимущества настоящего изобретения станут очевидными из следующего подробного описания предпочтительных, но не исключительных вариантов осуществления схемы согласно изобретению, проиллюстрированных только в качестве неограничивающего примера в сопроводительные чертежи, на которых:

ФИГ.1 — принципиальная схема первого варианта схемы согласно настоящему изобретению;

РИС. 2 — принципиальная схема второго варианта схемы согласно настоящему изобретению;

РИС. 3 — принципиальная схема третьего варианта схемы согласно изобретению;

РИС. 4 — принципиальная схема четвертого варианта схемы согласно настоящему изобретению.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Со ссылкой на вышеприведенные чертежи, схема с питанием от переменного тока согласно настоящему изобретению содержит в первом варианте осуществления, показанном на фиг.1, средство для генерации импульсов, которые со временем уменьшаются и приспособлены для управления по меньшей мере одним переключателем, предназначенным для замыкания цепи подачи энергии на двигатель 1. В частности, упомянутый двигатель может быть двигателем для приведения в действие компрессора для холодильника.

Удобно, что в первом варианте осуществления средство генерации убывающих импульсов содержит первую ветвь схемы и вторую ветвь схемы, которые расположены в параллельной конфигурации относительно друг друга; каждая ветвь содержит резистор, конденсатор и диод, обозначенные ссылочными позициями 2, 3 и 13 для первой ветви схемы и ссылочными позициями 4, 5 и 13 для второй ветви схемы соответственно.

На выводах первой и второй ветвей схемы находится источник напряжения питания V1, который может быть обеспечен, например, электрической сетью.

Каждая из первой и второй ответвлений схемы адаптирована для управления средствами усилителя, которые соответственно приводят в действие средства переключения, которые для удобства предусмотрены, например, с помощью симистора или тиристора, и обычно обозначаются ссылочной позицией 6.

Таким образом, переключающее средство 6 замыкает цепь с запускаемым двигателем 1.

РИС. 1 показано, что усилительные средства, относящиеся к первой и второй ветвям схемы, соответственно состоят из МОП-транзистора 8 с p-каналом, который вставлен между резистором 9 и диодом 10.

Катод диода 10 соединен общим соединением. к аноду диода 10 второй ветви схемы, и оба подключены к входу затвора симистора 6 (в этом случае для простоты показано использование симистора, но предыдущие замечания по использованию альтернативы средства переключения, конечно, все еще в силе).

Вторая ветвь схемы вместо этого имеет n-канальный МОП-транзистор 11, который снова вставлен между резистором 9 и диодом 10.

МОП-транзисторы 8 и 11 имеют резистор 12 для ограничения тока на входе их клемм затвора. в целях защиты.

Наконец, первая и вторая ветви схемы также снабжены диодами 13, расположенными последовательно по отношению к конденсаторам 2 и 4, так что катод диода 13 первой ветви схемы соединен общим соединением с анодом диод 13 второй ветви цепи.

Таким образом, две ветви схемы разработаны таким образом, что одна позволяет проходить положительным полуволнам источника переменного тока, а другая — отрицательным полуволнам.

Таким образом, схема, показанная в первом варианте осуществления, работает следующим образом.

После подключения схемы к источнику питания, ток течет в первой и второй ветвях схемы, в зависимости от его полярности, и постепенно заряжает конденсаторы 2 и 4.

Второй вариант осуществления схемы согласно изобретению показан на фиг.2, в котором МОП-транзистор с p-каналом, показанный на фиг. 1 заменен n-канальным МОП-транзистором 15.

Третий вариант осуществления схемы согласно изобретению показан на фиг. 3 и использует один конденсатор Cl вместо пары конденсаторов 2 и 4; Конденсатор C1 вставлен в диодный мост, образованный четырьмя диодами, которые соответственно соединены попарно, так что их катодные выводы и их анодные выводы соединены общим соединением.

Диоды диодного моста обозначены позициями 16, 17, 18 и 19.

Диоды 16 и 17 соединены так, что их катодные выводы имеют общее соединение, тогда как диоды 18 и 19 соединены так, что их анодные выводы имеют общее соединение.

Катодные выводы диодов 18 и 19 подключены к соответствующим резисторам 20 и 21.

В этом случае, как показано на фиг. 2, усилитель состоит из n-канальных МОП-транзисторов. Удобно, чтобы для разряда конденсаторов 2 и 4 и для разряда конденсатора С1 во всех трех вариантах осуществления используются разрядные резисторы, обозначенные ссылочными позициями 20 соответственно, которые расположены параллельно упомянутым конденсаторам.

РИС. 4 показан четвертый вариант осуществления схемы согласно настоящему изобретению, который в этом случае содержит средства переключения 6, которые обычно представляют собой симистор и подключаются параллельно напряжению питания D1, которое питает нагрузку 1, которая аналогично предыдущим вариантам.

Аналогично третьему варианту осуществления одиночный конденсатор 30 вставлен в диодный мост, образованный четырьмя диодами, которые соответственно соединены попарно, так что их катодные выводы и их анодные выводы соединены общим соединением.Диоды диодного моста обозначены ссылочными позициями 31, 32, 33 и 34.

Диоды 31 и 33 соединены так, что их катодные выводы соединены общим соединением, а диоды 32 и 34 соединены так, чтобы их анодные клеммы соединены общим проводом.

Катодные выводы диодов 31 и 32, соответственно, подключены к резисторам 35 и 36. Анодные выводы диода 33 и катодные выводы диода 34 подключены к дополнительному резистору 37, который подключается посредством одного из его выводов к цепи источника питания, а вывод катода диода 33 и вывод анода диода 34, кроме того, соединены с резистором 38, который соединен с выводом затвора симистора 6.

Резистор 39 разряжает конденсатор 30 и поэтому подключен к нему параллельно.

Принцип работы описанной выше схемы следующий.

На первом этапе, когда подается напряжение, симистор 6 выключен, и все сетевое напряжение переменного тока присутствует между точками цепи, обозначенными A и B. Положительные полуволны упомянутого напряжения проходят в резистор 35. и в диод 31, которые подключены к нему последовательно, в конденсатор 30 и в диод 34, и прибывают в точку цепи, обозначенную E.Вместо этого отрицательные полуволны проходят в резистор 36, в диод 32, в конденсатор 30 и в диод 33, и они тоже достигают точки E (резистор 39 очень большой и не имеет практического эффекта на этом этапе. операции).

Схема соответственно работает с обеими полуволнами переменного напряжения.

Из точки E положительная и отрицательная полуволны поступают на вывод затвора симистора через делитель тока, состоящий из транзисторов 37 и 38, и включают симистор, который соответственно может передавать ток в нагрузку 1.

При включении напряжение между точками A и B падает от значения сетевого напряжения до очень небольшого значения, и ток в цепи диодов, резисторов и конденсаторов прерывается. Симистор 6 работает до тех пор, пока ток нагрузки 1, который является переменным током, не перейдет через нуль. В этот момент симистор 6 автоматически отключается, и напряжение между его выводами и, следовательно, между точками A и B, возвращается к напряжению сети, и, следовательно, предыдущий этап повторяется.Конденсатор 30, однако, остается заряженным предыдущей полуволной, и это остаточное напряжение уменьшает ток, протекающий через него, и достигает точки E.

На каждой полуволне конденсатор 30 становится все более заряженным, и ток который достигает точки E, а затем входит в контакт затвора симистора 6, становится все меньше. Импульсы тока на выводе затвора симистора 6 непрерывно уменьшаются до тех пор, пока с определенного момента и далее они не станут слишком малы для включения симистора 6, который с этого момента остается выключенным, несмотря на наличие напряжения.

В этот момент конденсатор 30 остается заряженным с постоянным значением и предотвращает включение симистора 6 до тех пор, пока вся цепь не будет подключена к сетевому напряжению. Время, необходимое для отключения питания, можно регулировать, соответствующим образом изменяя номинал конденсатора C и всех резисторов.

Когда сетевое напряжение снимается, конденсатор 30 разряжается через резистор 39 за регулируемое время; когда конденсатор полностью разряжен, схема снова готова к запуску.

Следовательно, схема в соответствии с изобретением в ее четырех вариантах осуществления позволяет управлять средством переключения 6 импульсами, которые со временем уменьшаются, используя источник питания переменного тока, который является общим для источника питания, необходимого для асинхронного двигателя.

Время включения двигателя и время сброса схемы можно регулировать, и поэтому схема согласно настоящему изобретению должна подавать убывающие во времени импульсы напряжения до тех пор, пока конденсаторы ветвей схемы не будут полностью заряжены.Конденсаторы начинают разряжаться при снятии напряжения с цепи; продолжительность этого разряда определяет время сброса схемы.

На практике было замечено, что схема согласно настоящему изобретению полностью достигает намеченной цели, поскольку ее потребляемая мощность ограничивается временем включения двигателя посредством соединения со схемой стартера согласно настоящему изобретению. . Когда двигатель должен быть выключен, схема в соответствии с изобретением не потребляет мощность, что, соответственно, обеспечивает экономию энергии по сравнению с обычными схемами стартера.

Более того, одна модель схемы стартера может быть адаптирована для многих типов различных компрессоров, самое большее с единственным ограничением, заключающимся в замене средств переключения, чтобы адаптировать схему к различным типам компрессоров.

Схема, задуманная таким образом, может подвергаться многочисленным модификациям и вариациям, все из которых находятся в рамках концепции изобретения; все детали также могут быть заменены другими технически эквивалентными элементами.

Раскрытие информации в заявке на патент Италии №MI99A000804, приоритет которого испрашивается в данной заявке, включен в настоящий документ посредством ссылки.

Реле давления охлаждения [кондиционер воздуха HVAC и тепловые насосы]

Реле давления для настроек кондиционирования воздуха

Настройки реле давления охлаждения будут различаться в зависимости от типа хладагента, используемого в системе. Для настройки реле низкого давления холодильного оборудования следует использовать диаграмму давление-температура хладагента, чтобы определить отсечку для стороны низкого давления системы.Для большинства систем отопления, вентиляции и кондиционирования воздуха эта настройка для регулирования давления должна быть чуть выше точки замерзания, чтобы на змеевике испарителя не могло образоваться лед.

Есть некоторые реле давления охлаждения, предоставленные производителем, которые являются предварительно настроенными нерегулируемыми переключателями. Во многих случаях эти предустановленные переключатели автоматически отключают конденсаторный блок до того, как может произойти замерзание, в зависимости от настройки предустановленного переключателя.

Сторона высокого давления, если она оборудована реле высокого давления, должна быть настроена в соответствии с рекомендациями производителя.Это давление будет основываться на технических характеристиках максимального давления для стороны высокого давления холодильной системы и типа используемого хладагента. Главное — защитить компрессор от чрезвычайно высокого давления, которое может повредить внутренние компоненты компрессора.

В некоторых случаях производитель поставляет реле высокого давления с конденсатором, и это реле давления с ручным сбросом. В любом случае, срабатывание реле давления в системе приведет к вызову неисправности от клиента, где технический специалист может решить проблему с давлением.

Реле давления для системы кондиционирования воздуха | Релейная логика с условными обозначениями

На следующей схеме релейной логики вы увидите красную стрелку в правом нижнем углу. Красная стрелка указывает на реле низкого давления, а справа от реле низкого давления находится реле высокого давления. Эти реле давления подключаются через Y-провод или клемму, ведущую к тепловому насосу. В этом случае, если бы одно из реле давления сработало, это управление отключило бы весь конденсаторный блок.

Следуя логике подключения, показанной на схеме, Y-провод проходит через реле давления и затем через временную задержку компрессора. От выдержки времени логика следует к катушке контактора компрессора. Если вы отключите питание катушки контактора компрессора, вы отключите весь блок. Контакты контактора компрессора размыкаются, когда катушка теряет питание. Вот что произойдет, если разомкнется одно из реле давления охлаждения.

Как отключить пусковое реле на холодильнике —

Если вы что-нибудь знаете о работе холодильника, вы понимаете, что компрессор не работает все время.

Вместо этого компрессор работает спорадически, то есть он включается и выключается во время цикла охлаждения, поддерживая идеальную температуру внутри холодильного шкафа.

Теперь, когда компрессор холодильника не может работать непрерывно, он требует запуска от внешнего источника; роль осталась за реле холодильника.

Пусковое реле — это электрический выключатель, который помогает усилить компрессор внутри холодильника. Он сообщает компрессору, когда включать / выключать, в зависимости от потребности в холодном воздухе внутри холодильного агрегата.

Теперь, если реле выходит из строя или перегорает, компрессор может не сработать, а это значит, что внутреннее пространство шкафа не замерзнет.

Учитывая, что компрессор является важнейшим компонентом холодильной системы; У вас должно быть исправное пусковое реле холодильника, чтобы он работал.

Итак, как обойти релейную систему холодильника? Но до этого, каковы некоторые признаки неисправности релейной системы?

Признаки неисправности системы пускового реле

Как мы видели, компрессор работает не все время, а только во время циклов охлаждения.Он также должен нагреваться каждый раз, когда начинается цикл охлаждения, и это работа реле компрессора холодильника. Теперь, если ваша релейная система не работает, легко заметить признаки неисправной системы. Эти знаки включают:

1. Холодильник не охлаждается

Самым очевидным признаком неисправности релейной системы является отсутствие охлаждения, поскольку компрессор не запускается. Если температура внутри отделения для свежих продуктов и морозильной камеры начинает повышаться, велика вероятность, что реле не работает должным образом.

2. Щелкающий шум

Каждый раз, когда срабатывает пусковое реле, обычно слышен щелчок. Так всегда бывает, включается компрессор или нет.

Теперь, если компрессор не запускается, реле может снова сработать через короткое время. Повторный щелчок — вероятный сигнал, что пусковое реле вышло из строя и требует замены.

Как обойти реле

Перед тем, как переключить холодильник в режим байпаса, сначала необходимо отключить его от сети и выключить питание с помощью автоматического выключателя.

Если возможно, обратитесь за помощью к другому взрослому, который поможет вам отодвинуть холодильник подальше от стены. Холодильники обычно не тяжелые, они могут споткнуться.

Обход реле — это простой процесс, но вам необходимо следовать схеме подключения пускового реле холодильника, указанной в руководстве пользователя. Как правило, однако, вот некоторые из общих правил, которым вы должны следовать при отключении реле холодильника;

Необходимые инструменты

Отвертка обычная
Отвертка с плоской головкой
Плоскогубцы
Изолента

Пошаговая инструкция по ремонту реле холодильника

Найдите крышку в нижней задней части холодильника, защищающую систему реле, и снимите ее с помощью отвертки
Сдвиньте или согните металлический ящик в нижней правой задней части жареного, чтобы отсоединить его — так вы должны увидеть систему реле холодильника.
С помощью отвертки с плоским жалом вдавите пространство между реле и корпусом. Затем нажмите на само реле, прежде чем снимать его.
Снимите металлические разъемы, которые крепятся к релейной системе.
Плоскогубцами зачистите часть провода с обеих сторон
С помощью изоленты оба конца провода соединяются обратно с корпусом реле, чтобы можно было обойти отсутствующее реле, одновременно замыкая цепь.
Установите на место крышку блока релейной системы и защитную пластину в задней части холодильника.
Включите питание и снова включите холодильник

Вывод об отключении пускового реле на холодильнике

Не рекомендуется оставлять холодильник в режиме байпаса надолго.Это всего лишь быстрое и временное решение; вам следует проконсультироваться с профессиональным техником, чтобы он помог с ремонтом вашего реле.

Агнес — энтузиаст кухни и кулинарии, а также фанатик фитнеса. Она любит помогать читателям обновлять и обставлять свою кухню лучшими из имеющихся продуктов! Она является основным автором SmartKitchenImprovement.com и надеется поделиться небольшими кусочками знаний, которые она накопила за годы работы в качестве мамы и жены.

Подключение компрессора холодильника к новому устройству

Подготовительные работы

Как проверить электропроводку и подключить компрессор от старого холодильника без реле и схемы?

Если проводка в порядке, нужно заменить масло!

Как продлить срок эксплуатации компрессора?

Холодильник подключение пускового реле

Fn91q17g компрессор схема подключения

Схема компрессора холодильника Атлант:

Схема подключения реле компрессора холодильника

Схема расклинивания компрессора холодильника

Подключение компрессора холодильника без конденсатора

Запуск однофазного асинхронного электродвигателя

Принцип работы пускового реле

Схема устройства и подключение к компрессору

Замыкание контактов посредством индукционной катушки

Регулирование подачи тока позистором

Реализация защиты токового типа

Выявление возможных неисправностей

№ 1 — неполадки при работе реле

№2 — неисправности контактов электроцепи

№3 — некорректная работа позистора

№4 — проблемы с контактной планкой

№5 — нештатное срабатывание токовой защиты

Выводы и полезное видео по теме

Стинол 104 не запускается

Re: Стинол 104 не запускается

Стинол 104 не запускается

Стинол-104 не запускается компрессор

Стинол-104 не запускается компрессор

Стинол 104 не запускается

Стинол 104- не запускается компрессор, лампа в ХК горит.

Схема подключения компрессора secop — Знай свой компьютер

Схема компрессора холодильника Атлант:

Схема подключения реле компрессора холодильника

Схема расклинивания компрессора холодильника

Подключение компрессора холодильника без конденсатора

Схемы подключения магнитного пускателя с катушкой на 220 В

Преимущества продукции

Как проходит подключение компрессора?

Воздушный компрессор из деталей холодильника и огнетушителя

Рекомендованные сообщения

Техника безопасности: важнейший элемент ремонта

Схемы подключения магнитного пускателя с катушкой на 220 В

Преимущества продукции

Как проходит подключение компрессора?

Воздушный компрессор из деталей холодильника и огнетушителя

Рекомендованные сообщения

Техника безопасности: важнейший элемент ремонта

Ремонт или замена пускового реле холодильника

Пускозащитное реле холодильника: конструкция и работа

Запуск асинхронного двигателя однофазной сетью 230 вольт

Принцип действия пускозащитного реле

Конструкция пускозащитного реле

Схема таймера защиты холодильника » Паятель.Ру

Как определить, неисправен ли релейный переключатель на холодильнике | Руководства по дому

перегрев компрессора холодильника

Конденсаторы | Схема поиска неисправностей холодильника

основных причин повреждения холодильника — StrikeCheck

Основные причины поломки холодильника

Пусковой контур двигателей, в частности компрессоров холодильников

Реле давления охлаждения [кондиционер воздуха HVAC и тепловые насосы]

Реле давления для настроек кондиционирования воздуха

Реле давления для системы кондиционирования воздуха | Релейная логика с условными обозначениями

Как отключить пусковое реле на холодильнике —

Признаки неисправности системы пускового реле

1. Холодильник не охлаждается

2. Щелкающий шум

Как обойти реле

Необходимые инструменты

Пошаговая инструкция по ремонту реле холодильника

Вывод об отключении пускового реле на холодильнике

Добавить комментарий Отменить ответ
