Схема встройки посудомоечной машины: Встраиваемая посудомоечная машина Bosch SMV25CX03R

Схема встраивания посудомоечной машины. Возможные варианты встраивания

Содержание

1. Схема встраивания посудомоечной машины. Возможные варианты встраивания
   • Встраивание в шкаф
   • Установка в отдельностоящий модуль
   • Монтаж в нишу
   • Если встраивание не подходит
2. Можно ли встроить обычную посудомоечную машину. Как встроить посудомоечную машину в готовую кухню: полезные советы
   • Разновидности посудомоечных машин
   • Разбираемся с электроникой
   • Установка системы
   • Как встроить посудомоечную машину в готовую кухню: советы
   • Достоинства посудомоек
3. Как встроить не встраиваемую посудомоечную машину. Подвод холодной воды

Схема встраивания посудомоечной машины. Возможные варианты встраивания

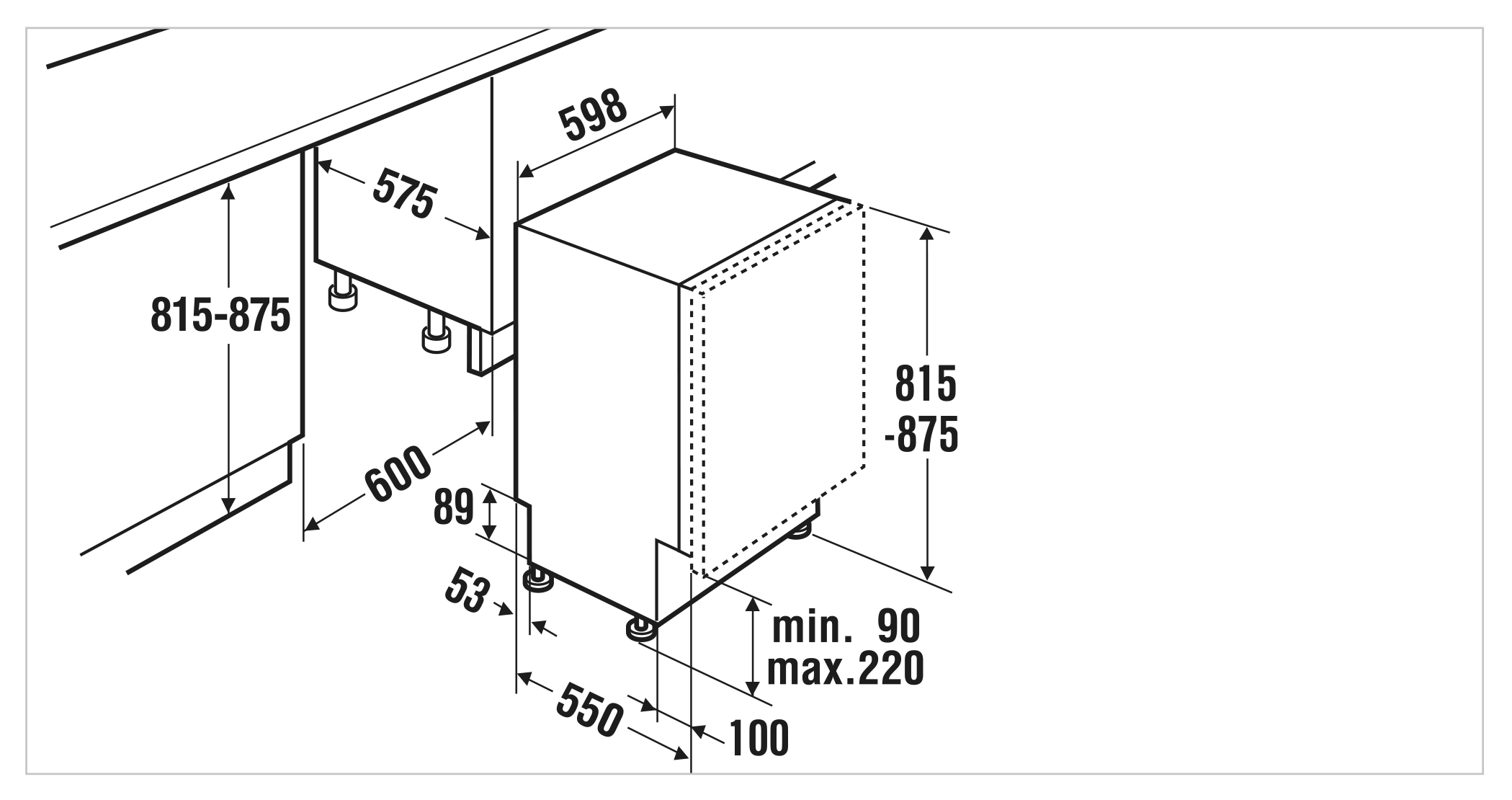

Производители выпускают модели ПММ со стандартными параметрами:

• высотой 815-875 мм;
• шириной 598 и 448 мм;
• глубиной 550 мм.

Разбег габаритов предусматривает использование нескольких вариантов встройки. Элементы управления устройств выносятся на торцевую часть дверки, а ножки можно регулировать по высоте. Для плотного прилегания техника комплектуется крепежами-уголками и саморезами.

При самостоятельной установке важно учитывать параметры кухонного гарнитура, наличие коммуникаций водоснабжения и канализации, а также свободной линии с розеткой.

Совет! Устанавливайте машинку рядом с мойкой, где есть доступ к основным узлам подачи и отвода воды.

Встраивание в шкаф

При наличии рядом с мойкой тумбы шириной более 45 см, можно замаскировать бытовую технику. Установка в шкафу встраиваемой компактной посудомоечной машины позволит подвести патрубки слива и забора воды к готовым коммуникациям. Работы предусматривают:

• удаление полок, нижней панели и задней стенки из тумбы;
• регулировку корпуса ПММ по вертикали при помощи ножек;
• подсоединение удлиненной трубы с запорным клапаном для холодной воды;
• прокладку дренажного патрубка в сифон;
• организацию дополнительной розетки;
• установку декоративной лицевой панели на дверке устройства.

С лицевой панелью на дверке устройства

Важно! По необходимости монтируется гидрозатвор с патрубком слива.

Установка в отдельностоящий модуль

Способ актуален, если в мебельном гарнитуре нет подходящих шкафов, но помещение кухни просторное. Закажите отдельную тумбу для компактной машинки и установите ее рядом с коммуникациями. Подключение заключается в следующих операциях:

• выравнивание и закрепление техники так, чтобы в процессе работы она не двигалась;
• прокладка шлангов и патрубков вдоль стен для удобства доступа.

Важно! Расположение ПММ в отдельном модуле исключает сложности демонтажа при разрыве шланга.

Монтаж в нишу

Наличие в кухонном гарнитуре специальной ниши для микроволновки, духовки или компактного оборудования решает вопрос, как лучше встроить бытовую посудомоечную машину в уже готовую, собранную кухню.

Отдаление ниши от коммуникационных сетей предусматривает использование длинных гибких шлангов для подачи воды и стоков. Лицевую часть машинки закрывают накладкой под фасады.

Встроенная в нишу

Важно! Компактные посудомойки подходят для семьи из 2-3 человек.

Если встраивание не подходит

В маленьких помещениях целесообразно монтировать отдельностоящие устройства. Как лучше установить небольшую посудомоечную бытовую машину, отмечают специалисты:

• расположить на столе, если посудомойка не больше духовки;
• поместить в открытый модуль;
• поставить под раковину;
• выделить небольшой участок для узких моделей.

Подключение к коммуникациям проводится только по завершении монтажа техники.

Совет! Если нет места для встроенного устройства, переделайте кухонный гарнитур, перенесите магистрали, но будьте готовы к большим финансовым затратам.

Можно ли встроить обычную посудомоечную машину. Как встроить посудомоечную машину в готовую кухню: полезные советы

На сегодняшний день перед многими встает вопрос о том, как встроить посудомоечную машину в обычный кухонный шкаф или под столешницу. Потому как покупка такой техники является рациональным и правильным решением. Однако ее установка может принести некоторые неудобства. Не отчаивайтесь раньше времени. Не стоит в обязательном порядке ждать, когда вы будете покупать новый гарнитур или делать ремонт. Ниже вы найдете информацию о том, как встроить посудомоечную машину в готовую кухню.

Разновидности посудомоечных машин

Существуют наружные машины, которые имеют вид отдельного прибора. Их монтируют там, где для них есть место. С виду они могут напоминать стиральную машинку. Обычно такая техника имеет небольшие размеры, поэтому вы сможете поместить ее даже над столешницей.

Также в точках продаж есть и частично встраиваемые агрегаты. Их словно утапливают в мебель, но закрывают не в полной мере. Панель управления прибором, как правило, оставляют. Здесь не должно возникать лишних проблем с тем, как встроить посудомоечную машину под столешницу, например.

Есть и встроенные приборы, которые продают без дверей. Они оснащены направляющими, к которым крепят фасады из тех же материалов, что и кухонные гарнитуры покупателя. Наверху такой техники можно установить панели, которые прикручивают к верху столешниц, чтобы сделать прибор устойчивым.

Разбираемся с электроникой

Установка посудомоечной машинки предусматривает подведение отдельной электрической линии, которую выводят в розетках. Причем такая розетка будет использоваться именно для данного прибора. Помните о том, что их требуется заземлять в обязательном порядке, чтобы не рисковать в процессе использования техники.

Установка системы

В наборе с техникой есть комплект шлангов, которые нужны, чтобы подавать и сливать воду. Рекомендуют оставлять доступ к этим деталям, чтобы при аварийной ситуации можно было к ним добраться без лишних препятствий. Если это необходимо, используйте тройник, с помощью которого можно подать электроэнергию к оборудованию. Кроме того, не забывайте о монтаже крана (запорного). Каждая деталь в системе требует герметизации, чтобы ее не залила вода. Шланг для слива располагают так, чтобы уровень высоты достигал отметки больше, чем сорок сантиметров. При меньшей высоте слив не будет контролируемым, а оборудование может попросту сломаться.

Также рекомендуют приобрести фильтр для очистки, который будет чистить воду после ее подачи. Это значительно увеличит срок использования посудомоечной машины.

После настройки системы подачи электроэнергии и воды приборы вставляют в кухонный гарнитур.

Если вы отрегулировали уровень, с помощью шурупов прикрутите верх посудомоечной машины к предмету мебели, чтобы закрепить ее.

От вида техники (частично встраиваемая или в полной мере) будет зависеть, требуется ли закрепить панель или же повесить дверцу, которая используется в качестве фасада.

Затем вы сможете смело запустить машину и ожидать качественного результата в процессе ее эксплуатации.

Как встроить посудомоечную машину в готовую кухню: советы

Существует ряд рекомендаций, которые помогут вам встроить технику в гарнитур на кухне правильно, чтобы она прослужила долго и выглядела презентабельно.

Когда вы купили мебель, а решение о приобретении посудомоечной машины было принято после этого, выбирайте прибор внимательно. Для встраивания техники в готовый кухонный гарнитур нужно произвести его замеры (ширина, высота и глубина).

Кроме того, рекомендуют также предварительно выяснить, на каком месте конкретно вы поставите прибор. Следует сделать проверку: будет ли дверца машинки открываться без препятствий. Устанавливайте посудомоечную технику как можно ближе к канализационным отводам, чтобы система не перегружалась.

Для гарантии безопасного использования электрического оборудования в качестве дополнительной меры вы можете установить автоматическую пробку на щиток. В случае перепадов энергии она отключит прибор, что может обезопасить его от возможного горения.

При монтаже декоративных панелей проверяйте, не будут ли они мешать движению выезжающих элементов. Участок гарнитура, на котором вы поставите посудомойку, будет влиять на расстояние между ней и коммуникациями. Предварительно измерьте нужную длину шлангов и измерьте ее также в точке продажи. Разумеется, если это необходимо, можно купить шланг отдельно (например, если заводская деталь недостаточно длинная).

Достоинства посудомоек

Не сомневайтесь при покупке посудомойки. Она смоет жирные следы с посуды, а также будет экономить расход воды. Установка посудомоечной машины может быть произведена даже в готовой кухне, и даже если вы хотите сделать это самостоятельно.

Как встроить не встраиваемую посудомоечную машину. Подвод холодной воды

Водопроводная сеть должна соответствовать следующим параметрам: давление от 0,5 бар (0,05 МПа) до 10 бар (1 МПа), количество подаваемой воды не менее 10 л/мин.Как правило, сети соответствуют этим параметрам, но бывают исключения. Если давление ниже требуемого (это частные дома), потребуется установка насоса, повышающего давление.Если давление выше (это нижние этажи некоторых многоэтажных домов) — понижающего редуктора.

На вводе водопровода в квартиру или дом должен быть установлен сетчатый фильтр грубой очистки обязательно, фильтр тонкой очистки желательно. Если нет возможности поставить фильтр на входе в квартиру, это нужно сделать перед машиной.

Не имеет значения, как будет выведен отвод для посудомойки: отдельной трубой либо через тройник от подачи воды на смеситель. Главное, чтобы поток можно было перекрыть краном и последний был легкодоступен.

Обязательно поставьте запорный вентиль на выводе воды

Чтобы не пришлось возиться с переходниками при подключении шланга, желательно сразу подобрать кран с «правильным» присоединением. Для техники, поставляемой официально в РФ, параметры таковы: резьба наружная, диаметр ¾ дюйма, длина не менее 10 мм.

Если отвод расположен далеко, короткий шланг для подачи воды можно удлинить, но не путём наращивания, а заменой на более длинный. Если речь идёт об установке бывшей в употреблении ПММ, рекомендуем заменить шланг для подачи воды на новый. Следует убедиться, что шланг не перегнут и не перекручен.

Установка встроенной посудомоечной машины Bosch (все современные модели, за исключением некоторых компактных)и некоторых ПММ ряда других компаний изначально предусматривают защиту от протечки водопровода при разрыве шланга либо иной неисправности. В таких моделях устройство системы AquaStop входит в комплект и устанавливается на кран подачи воды перед шлангом. Работает AquaStop только при включенном электропитании. На другую технику также можно установить устройства, предотвращающие протечку воды, приобретя их отдельно.

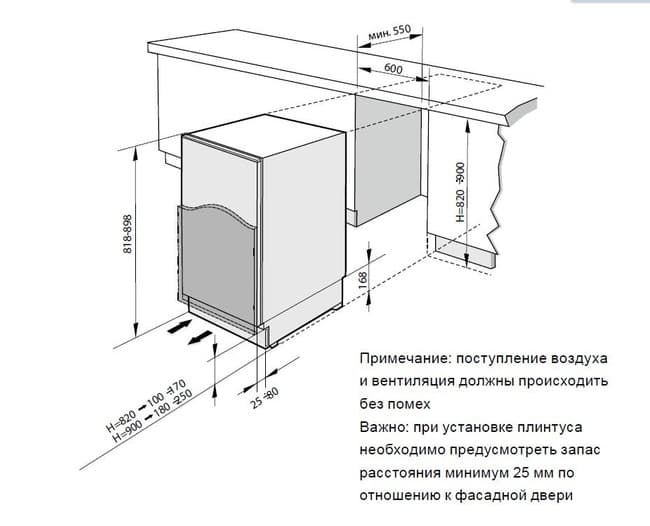

Схема встраивания для посудомоечной машины Asko DFI444B/1

Схема встраивания для посудомоечной машины Asko DFI444B/1 — смотреть онлайн или скачать

Для рассмотрения заявки необходимо прикрепить:

1. Заявление с подписью и полной информацией о заказе (№ заказа, описание проблемы, требование возврата или обмена, а также телефон).
2. Скан или фотографию заключения авторизованного сервисного центра, если выявлена техническая неисправность.

• Звонок

• Каталог

• Сравнение

• Избранное

• Корзина

• Техника для кухни
• Уход за бельём
• Asko Professional

• Техника для кухни
• Посудомоечные машины
• Духовые шкафы
• Холодильники
• Варочные панели
• Вытяжки
• Кофемашины
• Микроволновые печи
• Вакууматоры
• Подогреватели посуды
• Аксессуары

• Уход за бельём
• Стиральные машины
• Сушильные машины
• Сушильные шкафы

• Asko Professional
• Профессиональные стиральные машины
• Профессиональные сушильные машины

• Посудомоечные машины
• Посудомоечные шириной 60 см
• Отдельностоящие посудомойки Asko

• Духовые шкафы
• Компактные духовые шкафы
• С функцией СВЧ
• С пиролитической очисткой
• С функцией пароварки

• Холодильники
• Однокамерные
• Винные шкафы Asko
• Двухкамерные с системой ноу фрост
• Встраиваемые двухкамерные
• Морозильные камеры
• Двухкамерные

• Варочные панели
• Домино индукционные
• Электрические
• Газовые панели Asko
• Индукционные панели Аско

• Вытяжки
• Самые мощные
• Встраиваемые с отводом в вентиляцию

• Кофемашины
• Зерновые
• С автоматическим капучинатором
• Итальянские
• Зерновые с капучинатором

• Микроволновые печи

• Вакууматоры

• Подогреватели посуды

• Аксессуары

• Стиральные машины
• Большие
• Фронтальные
• С загрузкой 5 кг
• Отдельностоящие
• Встраиваемые

• Сушильные машины
• С тепловым насосом

• Сушильные шкафы

• Профессиональные стиральные машины

• Профессиональные сушильные машины

Каталог товаров

• О компании
• Доставка
• Оплата
• Сервис
• Гарантия
• Ремонт
• Статьи

• Идеи Asko

• Кредит
• Контакты

• Бытовая техника ASKO
• Инструкции о технике Asko
• Инструкции для посудомоечных машин Asko
• Схема встраивания

Заказать звонок

Мы гарантируем конфиденциальность данных. Ваш номер будет использован только для обработки заказа.

Как вас зовут?

Телефон

Поля со * обязательны к заполнению

Нажимая “Отправить” вы соглашаетесь с политикой обработки персональных данных.

Связаться с руководством

Качество обслуживания клиентов — это приоритет для руководства интернет-магазина Asko. При возникновении проблем с заказом, пожалуйста, сообщайте нам об этом.

Все заявки направляются лично руководству магазина. Это помогает оперативно решать вопросы и повышать качество работы.

Что произошло?

Как вас зовут?

Телефон

№ заказа

Поля со * обязательны к заполнению

Нажимая “Отправить” вы соглашаетесь с политикой обработки персональных данных.

Покупка в один клик

Как вас зовут?

Телефон

Поля со * обязательны к заполнению

Даю согласие на обработку персональных данных

Купить в 1 клик

Спасибо! Ваш заказ оформлен.

Менеджер свяжется с Вами в ближайшее время.

Ваш город

• Москва
• Санкт-Петербург

Спасибо вам за вашу обратную связь!

Товар добавлен в корзину

Продолжить покупки

Перейти в корзину

Как подключить новую посудомоечную машину

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Соединения проводки для новой посудомоечной машины: как мне подключить электрические провода для моей новой посудомоечной машины?

Видео по монтажу домашней электропроводки Как подключить розетку GFCI без провода заземления Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, так что я могу помочь вам правильно подключить!

Электропроводка посудомоечной машины
Электропроводка Вопрос: Как подключить электропроводку к моей новой посудомоечной машине?

• Я устанавливаю дома новую посудомоечную машину на замену. Инструкции по подключению к электросети предусматривают подключение черного провода к черному проводу, белого провода к белому проводу и зеленого заземляющего провода к зеленому заземляющему проводу. НО у старой посудомоечной машины был черный провод, белый провод и медный провод заземления.
• Медный заземляющий провод был подключен к заземляющему винту в распределительной коробке посудомоечной машины (т.е. НЕТ зеленого заземляющего провода). Итак, с новой посудомоечной машиной я должен подключить медный провод заземления, идущий от стены, к зеленому проводу заземления в распределительной коробке или к винту заземления, который прикреплен к зеленому проводу на посудомоечной машине?
• На изображении распределительной коробки посудомоечной машины плохо видно, но винт, который, я думаю, является винтом заземления, виден вверху слева, к которому подключен зеленый провод заземления посудомоечной машины.

Этот вопрос по электропроводке поступил от Майка из Конкорда, штат Массачусетс.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Майк, вот ответ на вопрос по электропроводке, наслаждайтесь своей новой посудомоечной машиной!

Соединения проводки для новой посудомоечной машины

Применение: Электропроводка для посудомоечной машины.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит сертифицированный электрик или подрядчик по электротехнике.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Приблизительное время: Зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: определите цепь, выключите ее и пометьте примечанием перед работой с проводкой.
Важно! Сгоревшие или поврежденные компоненты проводки и схемы следует заменить новыми электрическими материалами с таким же номинальным напряжением и силой тока.
Примечание. Установка или замена посудомоечной машины должна производиться в соответствии с местными и национальными электротехническими нормами, а для установки новых или замены электрических деталей или оборудования может потребоваться разрешение и проверка.

Подсоединение электрических проводов к посудомоечной машине

Проводка распределительной коробки посудомоечной машины и кабель или шнур цепи

Кабель цепи или электрический шнур необходимо ввести в распределительную коробку посудомоечной машины через предусмотренное полудюймовое отверстие, которое сначала оснащено разъем, который защитит и закрепит проводку. Все соединения проводки должны быть выполнены внутри распределительной коробки посудомоечной машины, а затем должна быть установлена ​​крышка распределительной коробки. Соединения проводки лучше всего выполнять с помощью скрученных изолированных проводных соединителей. ЭЛЕКТРИЧЕСКИЙ СОВЕТ: Обычно лучше всего подходят разъемы проводов оранжевого или желтого размера.

Электрическое соединение для посудомоечной машины на 120 В

• Типичные электрические соединения для посудомоечной машины следующие:
  • Питание цепи: черный провод к посудомоечной машине Черный провод.
  • Нейтраль цепи: белый провод к белому проводу посудомоечной машины.
  • Заземление цепи: оголенный медный или зеленый провод к зеленому проводу посудомоечной машины.
  • Примечание. Некоторые посудомоечные машины могут иметь зеленый провод с желтой полосой. Это заземляющий провод, который должен быть присоединен к заземляющему проводу шнура.

Пример альтернативных методов заземления посудомоечной машины

• Неизолированный медный или зеленый провод заземления электрической цепи подключается следующим образом:
  • Зеленый винт заземления внутри распределительной коробки посудомоечной машины.
  • Зеленый провод посудомоечной машины внутри распределительной коробки посудомоечной машины.

ВАЖНОЕ ПРИМЕЧАНИЕ : При правильном заземлении посудомоечной машины провод заземления цепи будет правильно соединен с металлической рамой, что позволит правильно заземлить компоненты посудомоечной машины.

Подробнее о подключении посудомоечной машины

Связанные вопросы о проводах электрического шнура

• Как идентифицировать провода электрического шнура
• Как идентифицировать провода шнура
• Как идентифицировать плоские провода

Вам также может быть полезно:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочие, разнорабочие и электрики Включает: Проводка розеток GFCI Проводка домашней электрической цепи s Розетки 120 В и 240 В Электропроводка Выключатели освещения Электропроводка 3- и 4-проводной электрической плиты Электропроводка 3- и 4-проводной шнур сушилки и розетка сушилки Устранение неполадок и ремонт электропроводки Способы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

Схема проводки утилизации

» Домашняя электропроводка » Справочник по электропроводке
» Как подключить настенную розетку
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Summary: Полностью объясненные схемы подключения посудомоечной машины с рисунками для подключения розетки, которая обслуживает посудомоечную машину и мусоропровод. Один очень важный элемент можно легко упустить из виду, как вы видите на этих рисунках.

Узнайте, чем делятся другие, по адресу Спросите электрика:
Это удобный формат, чтобы задать вопросы по электротехнике и получить ответы. Рик из Вудбери, Миннесота

Схема электрических соединений мусоропровода и посудомоечной машины

Видео по электромонтажу Как установить и подключить мусоропровод ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить все правильно! Загляните на мой канал YouTube: » Спросите электрика « и подписывайтесь!

На этих электрических схемах показаны типовые соединения.
На приведенной выше диаграмме показано, как мощность поступает в цепь в месте расположения распределительной коробки, затем подается одна линия питания для посудомоечной машины и переключаемая ветвь для мусоропровода.

На приведенной ниже диаграмме показано, как мощность поступает в цепь в месте расположения заземленной розетки, затем подается питание на выключатель, а коммутируемая ветвь возвращается к розетке.

Обратите внимание, что у этих розеток язычок удален с «горячей» или латунной стороны розетки, что позволяет управлять верхней половиной вилки только с помощью выключателя, в то время как нижний конец розетки остается «горячим» все время. время. Это показано на рисунках ниже.

стиль=»очистить: слева»>

Схема подключения утилизации № 1

Схема подключения № 2

Процесс подключения переключаемого мусоропровода к дополнительной посудомоечной машине
На этой серии изображений электропроводки показано, как фактическая проводка подключается с использованием сценария №1 верхней схемы электропроводки, где питание поступает в распределительную коробку, а трехжильный кабель проходит от распределительной коробки вниз к заземленной розетке, которая обычно располагается под раковиной, где обслуживает посудомоечную машину и мусоропровод.
	Шаг первый Цепь идентифицирована, питание отключено. Была размещена заметка, чтобы другие знали, что на схеме проводятся работы.
	Шаг второй Изоляция проводов была зачищена, затем с помощью клещей или плоскогубцев на конце заземляющего провода был сделан крюк, чтобы провода можно было прикрепить к клеммным винтам розетки.
	Шаг третий Белый нейтральный провод присоединен к серебряной стороне розетки. Никакие изменения не были внесены в язычок или перемычку на нейтральной стороне розетки.
	Шаг четвертый Вкладка на месте, которая соединяет мощность между верхней розеткой и нижней. Используя плоскогубцы с острыми губками, вы можете захватить плоский металлический язычок и двигать его из стороны в сторону, пока он не сломается. Иногда используются бокорезы, но это может оставить металл на месте или торчать там, где это может стать проблемой.
	Шаг пятый Здесь вкладка удалена, и теперь верхний и нижний выходы отделены друг от друга.
	Шаг шестой Обратите внимание, что я прикрепил провода к боковым клеммам, потому что нагрузка на утилизацию и посудомоечную машину больше, чем нагрузка на освещение. Обратите внимание на два отдельных цветных провода: красный для мусоропровода, который идет от выключателя, и черный для посудомоечной машины, которая постоянно горячая.
	Шаг седьмой Проводка складывается обратно в коробку розетки, следя за тем, чтобы заземляющий провод не находился рядом с винтами на горячей или нейтральной стороне розетки.
	Шаг восьмой Используйте монтажные винты, чтобы надежно закрепить розетку на стене, регулируя розетку из стороны в сторону по мере необходимости.
	Шаг девятый Установите накладку на место, обратите внимание, что отверстие в коробке полностью закрыто. Этот электрический проект утилизации и посудомоечной машины завершен и готов к восстановлению питания в цепи.

Дополнительные ресурсы Инструкция по утилизации мусора

Вот подробная инструкция по утилизации KitchenAid [PDF]

Идентификация проводов шнура утилизации Джордж из Остина, штат Техас, спрашивает: Я хочу подключить источник питания к мусоропроводу, но у кабеля источника питания нет белого кабеля, как указано в инструкции, вместо этого есть два черных кабеля, один мягкий, а другой прочный или с линиями. Какой провод соответствует белому? Любая помощь приветствуется. Отличный сайт — очень полный и полезный! Ответ Дэйва: Утилизационные шнуры часто имеют одинаковую цветную изоляцию для всех проводов, поэтому очень сложно определить, какой провод какой, однако есть один способ узнать, какой провод горячий, а какой нейтральный: Гладкий провод для горячего или подключается к черному проводу утилизации. Провод с линиями используется для нейтрали и соединяется с Белым проводом утилизации. Центральный провод обычно представляет собой заземляющий провод и в большинстве случаев заземляющий провод, а в некоторых шнурах заземляющий провод имеет зеленую изоляцию. Обязательно используйте двухвинтовой соединитель шнура при подсоединении шнура к мусоросборнику. Проводка для кухонных отходов Спасибо, Вы избавили меня от головной боли! Ответ Дэйва: Добро пожаловать, Стив! Я рад, что это помогло вам с проводкой на кухне. Утилизация проводки стала проще Отличная статья и схема Дейва. Если бы я не знал лучше, я бы подумал, что я электрик. Большое спасибо, Нельсон! Многие Разнорабочие и Разнорабочие являются Хорошими Базовыми Электриками с большим потенциалом. Я рад, что эта схема проводки утилизации оказалась полезной для вас. Подробнее о подключении одноразового выключателя Мусоропровод Схема электропроводки Как подключить выключатель и розетку для мусоропровода: электрические схемы мусоропровода с рисунками для подключения розетки. Проводка кухонного выключателя Электропроводка кухонного выключателя Варианты настенных электрических выключателей Как подключить выключатели для освещения и вывоза мусора – Либо у Leviton, либо у Lutron есть переключатель, который позаботится о вашем приложении. Другой вариант — приобрести пакет переключателей Insinkerator. Узнайте больше о подключение выключателя

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Проводка Розетки GFCI Проводка дома Электрические цепи Розетки 120 и 240 В Электропроводка выключателей освещения Электропроводка 3- и 4-проводной электрической плиты Электропроводка 3- и 4-проводного шнура сушилки и розетки Как выполнить устранение неполадок и ремонт электропроводки Методы подключения для модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании.style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее об утилизации Ремонт электрических цепей после наводнения или повреждения водой Что делать с поврежденными водой электрическими проводами? Основная процедура для электрических систем, поврежденных водой, ремонт электропроводки и деталей, поврежденных водой. Кухонные розетки и электропроводка Руководство по электромонтажу кухонных электрических цепей: требования к электрическим цепям для кухонных розеток, 120-вольтовых цепей для небольших бытовых приборов, 120-вольтовых розеток, 240-вольтовых выделенных цепей. Схема электропроводки мусоропровода Как подключить выключатель и розетку для мусоропровода: электрические схемы мусоропровода с рисунками для подключения розетки. Установка розетки для мусоропровода и посудомоечной машины Хочу установить розетку для мусоропровода. Нужно ли мне устанавливать розетку GFI для подключения мусоропровода и посудомоечной машины на моей кухне? Как подключить мусоропровод и посудомоечную машину. Почему обогреватели могут вызывать проблемы с электрическими розетками Из-за чего перестали работать несколько розеток? Как определить потенциальные проблемы с проводкой розеток при использовании обогревателей, устранить проблемы с электрическими розетками, вызванные портативными обогревателями. Способы подключения кухонных цепей Как подключить электрические цепи кухни? Как установить электрические цепи на кухне для посудомоечной машины и мусоропровода, микроволновой печи и многого другого. Розетки для кухонной столешницы NEC 210-52 Что такое код NEC для кухонных розеток? Требования электрических норм и правил к цепям розеток на кухонных столешницах. Подключение к розетке с комбинированным выключателем Как заменить выключатель для мусора комбинированным выключателем? Как подключить комбинированную розетку, подключить комбинированную розетку с переключателем или полугорячую розетку, как преобразовать коммутируемую розетку. утилизация — 1700

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Обучение электромонтажу Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
