Сифон для раковины над стиральной машиной с отводом — Cтроительство загородных домов, благоустройство территории, заборы, ворота
Содержание
- 1 Разновидности
- 1.1 Для чего они нужны и как работают?
- 2 Особенности монтажа
Если вы решили установить стиралку автомат в ванной, при этом спрятав ее под специальную раковину, вам обязательно потребуется сифон для раковины с отводом для стиральной машины. Без сифона вы не сможете сделать слив для умывальника, не говоря уже о подключении стиральной машины к канализации, поэтому мы решили посвятить данную публикацию именно сифонам. Надеемся, мы поможет вам выбрать и установить правильное сантехническое приспособление, организовав нормальный сброс отработанной воды в канализацию.
Разновидности
На современном рынке можно найти очень большое количество различных сифонов, которые отличаются друг от друга: по размеру, количеству отводов, форме, установке и так далее. Если вы впервые столкнулись с необходимостью установить стиральную машину под раковину в ванной, то очень важно выбрать подходящий сифон, который не только позволит организовать подключение к канализации и раковины, и машинки, но и не помешает правильно разместить корпус стиралки.
Иногда сифоны имеют такой странный внешний вид, что даже невозможно понять, что это за сантехническое приспособление и как его можно использовать.
Дело в том, что обычный сифон располагается строго под раковиной и занимает довольно много места. И если мы решили поставить стиральную машину ни слева, ни справа от раковины, а точно под ней могут возникнуть трудности. Но не будем забегать вперед, а сначала разберемся с вопросом, какими вообще бывают сифоны, которые потенциально могут пригодиться в нашем случае?

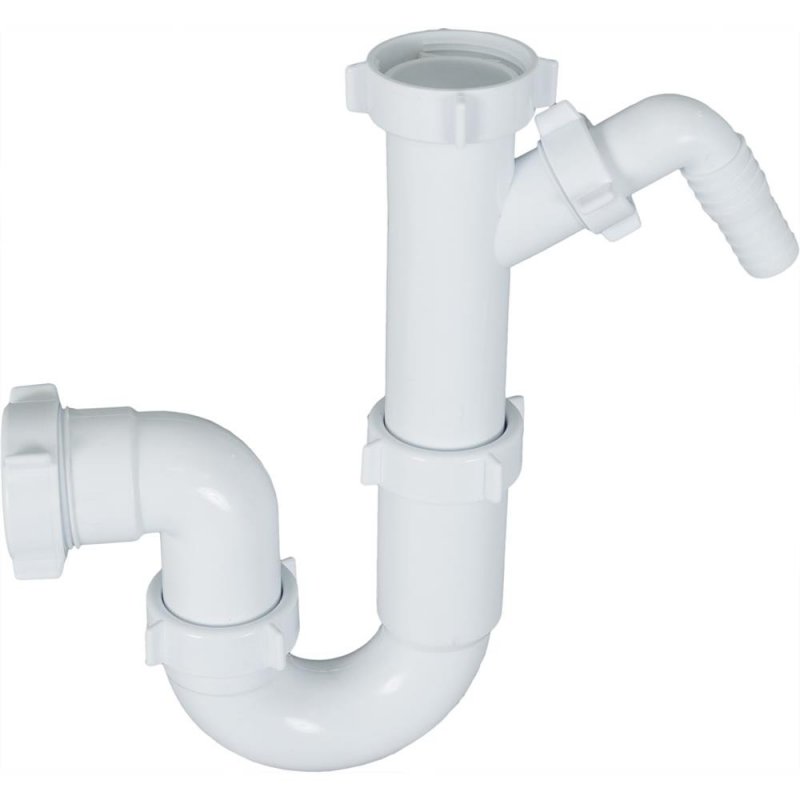

Обычный сифон с отводом. На рисунке ниже вы можете его увидеть. Он ничем не отличается от привычного нам сифона для раковины, за исключением особого бокового отвода к которому подключается сливной шланг стиральной машины. Такие сифоны очень распространены, но для нашей цели они подходят мало. Их можно использовать лишь при установке стиральной машины под раковину со столешницей, да и то с большой долей условности.
Сифон разветвитель.
Очень простое сантехническое приспособление, которое помогает организовать двойное подключение к канализации. Оно состоит из пластикового тройника, один выход которого подключается к канализации, а в два других вставляются гофрированные шланги. Один шланг пойдет от стиральной машины, а другой от слива раковины.
Сифон, встраиваемый в стену. Это самый компактный из всех сифонов, поскольку его «тело» замуровывается в стену вместе с канализационной трубой, а наружу выходит лишь небольшая часть корпуса и отводы для подключения сливного шланга стиральной машины и шланга, установленного на слив раковины. На рисунке ниже вы видите встраиваемый сифон с одним отводом, но есть такие же точно модели с двумя и даже с тремя отводами.
Устройство с обратным клапаном. Подобные сифоны появились сравнительно недавно, но уже успели снискать популярность среди сантехников, которые все чаще стали их применять. Обратный клапан не позволяет сточным водам из канализации хлынуть в стиральную машину и подняться вверх до слива раковины в случае засорения трубы.
Для людей, живущих на первых этажах многоквартирных домов такие сифоны стали настоящим спасением, еще бы на унитаз такой клапан придумали, и вообще было бы «супер»!
…
Плоский сифон. Специально разработан для случаев, когда стиральная машина размещается точно под раковиной и расстояние между крышкой стиралки и дном раковины, минимально. В последнее время такие сантехнические элементы стали применяться очень широко из-за их компактности и простоты установки.
Для чего они нужны и как работают?
Все знают о том, что сифон необходим для организации слива отработанной воды из раковины, стиральной машины, посудомоечной машины и другой техники в канализацию, это, бесспорно, основное предназначение данного сантехнического элемента. Однако не следует забывать, что это далеко не единственная задача, которую он с успехом выполняет.
Кто-то из наших мастеров пошутил, назвав сифон «маршрутизатором канализационных стоков», пожалуй, в этой шутке есть и доля правды.
Особенности монтажа
Установка раковины над стиральной машиной с переливом имеет массу особенностей. Если вы хотите подробно изучить данный процесс, прочитайте статью про установку стиральной машины под раковиной. В рамках данного пункта мы лишь затронем вопрос установки сифона, хотя на наш взгляд, ничего сложного в этом процессе нет, все интуитивно понятно.
Раковину с переливом может держать мойка или столешница, висящая на специальных креплениях, монтируемых в стену. Чтобы выбрать и установить сифон нам важно знать лишь предполагаемое расположение стиральной машины относительно раковины.
- Стиральная машина расположена точно под раковиной. Выбираем плоский сифон или встраиваемый в стену. Прикручиваем плоский сифон к сливу раковины. В один отвод вставляем гофрированный шланг, другой конец которого, мы уже заправили в канализационную трубу. Во второй отвод вставляем сливной шланг стиральной машины и закрепляем его хомутом – монтаж окончен.
- Стиральная машинка расположена слева или справа от раковины под столешницей. Теоретически можно использовать любой сифон, имеющий отвод под стиральную машину, однако нужно учитывать, что пространство под раковиной будет открыто и сам сифон тоже будет виден «во всей красе», поэтому есть резон выбрать модель, встраиваемую в стену.
- Стиральная машина стоит под длинной столешницей на почтительном расстоянии от раковины.
В данном случае также подойдет любой сифон, лишь бы он не портил эстетику помещения, однако есть одна особенность, ввиду того, что стиральная машина расположена от раковины далековато, длины ее штатного сливного шланга может не хватить для подключения его к сифону. Придется покупать удлиненный шланг и устанавливать его вместо штатного.
В данном случае также подойдет любой сифон, лишь бы он не портил эстетику помещения, однако есть одна особенность, ввиду того, что стиральная машина расположена от раковины далековато, длины ее штатного сливного шланга может не хватить для подключения его к сифону. Придется покупать удлиненный шланг и устанавливать его вместо штатного.В заключение отметим, чтобы установить сифон для раковины над стиральной машиной с отводом ума много не надо, да и инструменты почти никакие не нужны, а вот выбрать правильный сифон часто бывает сложно. Надеемся, опираясь на вышеуказанную информацию, вы сделает правильный выбор, удачи!
Единые коды IAPMO Spotlight
Если у вас есть вопросы или комментарии, присоединяйтесь к обсуждению на нашем форуме LinkedIn.
Из Иллюстрированного учебного пособия UPC 2018 г., Глава 8, НЕПРЯМЫЕ ОТХОДЫ
804.
1 Напорные приемные устройства. Санитарно-технические приборы или другие приемные устройства, принимающие слив из непрямых канализационных труб, должны быть одобрены для предполагаемого использования и должны иметь такую форму и вместимость, чтобы предотвратить разбрызгивание или затопление, и должны быть расположены в легкодоступном месте для осмотра и очистки. Ни один стояк для стиральной машины не должен выступать более чем на 30 дюймов (762 мм) или не менее чем на 18 дюймов (457 мм) над ловушкой. Никакая ловушка для приемника стояка стиральной машины не должна устанавливаться ниже пола, но должна быть установлена на высоте не менее 6 дюймов (152 мм) и не более 18 дюймов (457 мм) над полом. Никакие непрямые приемники отходов не должны устанавливаться в туалетной комнате, чулане, шкафу или кладовой или в части здания, которая не используется жильцами; кроме стояков для стиральных машин, допускается установка в туалетных и ванных комнатах, где стиральная машина установлена в одном помещении.
Одной из основных обязанностей специалиста по проектированию и сантехника в отношении непрямых отходов является обеспечение того, чтобы приемное устройство было достаточно большим по физическим размерам и размеру трубы, чтобы принимать поступающие в него отходы. Приемник должен быть достаточно глубоким и широким, чтобы не было перегрузки или брызг на полу, которые могли бы привести к опасности поскользнуться. Размер приемника следует определять с использованием параметров, указанных в Разделе 702.0, Эквиваленты приспособлений, Таблица 702.1 и Таблица 702.2(2).
Напорная труба стиральной машины считается косвенным приемником отходов, а не насадкой приспособления, и поэтому к ее использованию предъявляются особые требования. Минимальная и максимальная высота ловушки и стояка обеспечивает гибкость при установке, что приводит к общему подъему над полом от 24 до 48 дюймов, что является двумя возможными крайностями.
24-дюймовая гибкость высоты стояка полезна, например, при установке стояка с умывальником (см. рис. 804.1b). В этом примере хорошей практикой было бы поднять высоту стояка выше уровня залива умывальника. В случае засорения ниже по течению отходы скапливались в умывальнике до того, как они выливались через стояк. Допустимый диапазон высоты сифона и стояка позволит трубе стиральной машины заканчиваться над соседней раковиной (см. рис. 804.1а). Кроме того, минимальная высота стояка 18 дюймов предназначена для предотвращения возможности перекачивания отходов стиральной машины через стояк.
Иллюстрированное учебное пособие по Единым правилам сантехники 2018 года можно приобрести здесь.
Члены IAPMO: Доступен архив Code Spotlights.
Войдите на iapmomembership.org и нажмите на ссылку в левом меню.
( Это электронное письмо не должно рассматриваться как официальная позиция IAPMO и не является официальной интерпретацией Кодексов. )
© 2020 Международная ассоциация сантехников и механиков.
Слив в стиральной машине переполнен | Слив стиральной машины переполняется
Слив стиральной машины переполняется? Начало здесь.
Немногие бытовые проблемы могут сравниться с переполненной стиральной машиной. Скорее всего, вы используете свою машину ежедневно, если не больше. Как только он переполнится, вы останетесь без домашней стиральной машины, а галлоны воды выльются в ваш дом, причинив значительный ущерб и часто дорогостоящий ремонт.
Решение: предупредите переполненные стиральные машины с помощью планового технического обслуживания и ежегодных проверок, а если ваша машина начнет переполняться, действуйте быстро.
Этот простой подход может помочь вам решить проблемы и предотвратить дорогостоящий ущерб в будущем.
Как работает стиральная машина?
Стиральные машины выполняют серию циклов стирки, полоскания и окончательной очистки одежды. После цикла стирки машина откачивает грязную воду через выпускную трубу, установленную сзади. Выход оснащен гибким сливным шлангом, который соединяется с основной канализационной линией. Машина проталкивает грязную воду через сливной шланг в канализацию.
Почему стиральная машина переполняется?
Стиральные машины переполняются водой по разным причинам, но основной причиной является засор сливной трубы. Ворс и другой мусор отрываются от одежды во время цикла стирки и сливаются из устройства вместе с грязной водой, что может привести к засорению дренажной трубы. Старые или поврежденные трубы, перегиб сливного шланга, засорение основного канализационного трубопровода и трубы неправильного размера — другие распространенные проблемы.
Как остановить переполненную стиральную машину?
Если машина начинает переливаться, немедленно выключите ее, чтобы остановить подачу воды. Затем очистите всю перелитую воду, чтобы свести к минимуму ущерб — осушитель или вентилятор также помогут высушить влагу из разлитой воды. Хотя вам может потребоваться помощь сантехника, важно проверить и убедиться, что сливная труба и сливной шланг все еще подключены. Если они есть, то вы знаете, что может присутствовать засор.
Как предотвратить переполнение
Есть несколько передовых методов, которые могут помочь домовладельцам избежать этой головной боли. Эти простые стратегии могут помочь предотвратить переполнение и обеспечить бесперебойную работу вашей машины.
- Используйте одежду или мешок для ворса, чтобы уменьшить риск засорения
- Ежемесячно проверяйте и очищайте ловушку для ворса или фильтр машины, если таковой имеется
- Убедитесь, что между дренажной трубой и сливным шлангом имеется зазор не менее 1/2 дюйма для вентиляции
- Убедитесь, что сливной шланг правильно присоединен к сливной трубе.
