Сифон под ванну с отводом для стиральной машины: как выбрать и установить устройство своими силами

Подключение стиральной машины к сифону ванны

Иногда, владельцы квартиры, устанавливая стиральную машинку в ванной комнате, планируют подключение слива к канализации через сифон ванны. Так можно организовать отвод воды без глобальных переделок и дополнительных вложений. Разберемся, насколько оправдано использование общего «колена», с какими проблемами можно столкнуться при выборе такого способа подсоединения автомата к домовым коммуникациям.

Проблемы подключения

Подключая сливной рукав стиралки к сифону ванны, избежать проблем не удастся. Дело в том, что производитель любой машинки-автомат рекомендует располагать конец дренажного шланга на расстоянии 50-80 см от уровня пола. Это необходимо, чтобы вода не «убегала» из системы самотеком при неработающей помпе.

Поднять сливной шланг на расстояние 50 см от пола при нехватке места под ванной будет невозможно, это и есть главная проблема при таком способе подключения.

При большом желании организовать слив именно подключившись к общему сифону, решение, конечно, найдется.

Можно приобрести специальный тройник, «построить» дополнительный участок канализации (буквой «Г»), который будет выходить из-под ванны, и к этому отводу подсоединить сливной шланг. Тогда выполнить рекомендации производителя получится.

Если проигнорировать требования инструкции, стоит ожидать неприятных сюрпризов. Речь идет о сифонном эффекте. Во-первых, в стиральную машинку могут забрасываться стоки из канализации, проникать противные запахи. Во-вторых, возможна другая ситуация, когда чистая вода из автомата будет самотеком уходить в трубу.

Может помочь установка обратного клапана, он будет защищать технику и от проникновения неприятных канализационных запахов, и от утекания воды из стиралки. Данное приспособление обязательно монтировать в раструб трубы, если точка подключения сливного шланга находится ниже уровня, указанного в техническом паспорте машины-автомат.

Из всего сказанного выше становится ясно, что стиральную машинку лучше всего подключать к отдельной сливной арматуре, установленной на достаточной высоте. Если в ваши планы не входит портить интерьер комнаты дополнительным пластиковым «коленом», из-за которого подвинуть стиралку вплотную к стене не получится, обратите внимание на встраиваемые сифоны. Они компактны, незаметны после установки, отлично справляются со своими функциями.

Встраиваемый сифон

Теперь понятно, почему подключать сливной рукав машинки-автомат к «колену» ванны нежелательно. Если есть возможность, лучше подсоединить шланг к отдельному выводу. Сегодня все чаще пользователи прибегают к использованию настенных сифонов. Конечно, в таком случае придется приложить больше усилий, организуя слив, но результат оправдает себя.

Корпус встраиваемого сифона полностью монтируется в стену, и после установки будет виднеться только компактная муфта или штуцер изделия.

Внутреннюю арматуру можно «замуровать» кафелем. Однако в таком случае, если «колено» засорится, получить доступ к нему будет очень сложно – придется ломать плитку. Поэтому рекомендуется обращать внимание на встраиваемые сифоны с декоративной панелью. При необходимости, пластиковая или хромированная крышка убирается, конструкция легко прочищается.

Внутренние сифоны подходят для подключения стиралок, встроенных в мебель, они размещаются под мойкой гарнитура, и пользователь имеет свободный доступ к изделию. Также конструкция может быть использована и для подключения посудомойки.

Основной недостаток встраиваемых сифонов – сложность монтажа. Чтобы установить сливную арматуру, придется «продолбить» стенку на 50-60 см от уровня пола, и именно это больше всего пугает потенциальных покупателей. Бурение большого отверстия в бетоне – очень шумная и грязная работа. Но именно в специальную выемку помещается конструкция. Такое решение дает возможность вплотную пододвинуть машину-автомат к стенке, что для многих хозяев является принципиальным.

Сифон – важный связующий элемент между стиральной машинкой и водоотводом, исполняющий функцию гидрозатвора. Чтобы обеспечить бесперебойную работу автомата, лучше сразу ответственно подойти к организации слива. На рынке представлено огромное количество различной сливной арматуры для стиралок. Поэтому не стоит рисковать, перебрасывая шланг через край ванны или подключая его к общему «колену» на недостаточном расстоянии от пола. Подсоедините дренаж к отдельной точке вывода, соблюдая рекомендации производителя техники.



• Поделитесь своим мнением — оставьте комментарий

подключение слива с обратным клапаном

Чтобы правильно подключить стиральную машину к канализации, необходим сифон. Это относительно простое, но исключительно полезное устройство. Наличие правильно выбранного сифон для стиральной машины благоприятно сказывается на работе устройства и предотвращает появление неприятных запахов.

Выбрать сифон не сложно, поскольку вариаций этого устройства не так уж много. Без него можно и вовсе обойтись, если, как говорил знаменитый сатирик, вас не интересует результат.

Содержание статьи:

Что такое сифон и для чего он необходим?

Сифон – это емкость, обычно выполненная из пластика или металла, предназначенная для создания гидрозатвора между бытовыми приборами и системой канализации, к которой они подключены. В обязательном порядке его устанавливают под кухонными мойками и ванными, а также при подключении посудомоечных и стиральных машин.

Некоторые стиральные машины снабжены специальным фильтром – контейнером, предназначенным для фильтрации и накопления крупного мусора или небольших предметов, которые попали в стиральную машину вместе с одеждой

Однако такой элемент есть далеко не в каждой модели!

С помощью сифона создается водяной барьер на входе в канализационную систему, что позволяет решить целый ряд важных задач:

• предотвратить проникновение в жилые помещения неприятных запахов, характерных для канализации;
• использовать его как место накопления мелкого мусора, предметов и других загрязнений, попадающих из стиральной машины в сливное отверстие;
• предотвратить образование сложных и опасных засоров в канализационных трубах;
• снизить нагрузку на насос стиральной машины и т.
  п.

Чем короче шланг стиральной машины, чем меньше на нем изгибов, тем меньше работы насосному оборудованию, которое перекачивает грязную воду в канализацию.

Сифон эффективно справляется с такой задачей. Иногда в нем можно обнаружить даже ювелирные украшения, случайно отправившиеся на стирку с грудой грязного белья.

Отсутствие сифона привело бы в таком случае к длительным, трудоемким поисковым операциям в канализационных трубах. Еще одна проблема, которая возникает в отсутствие сифона – засоры канализационной системы. Установить сифон и проще, и дешевле, чем выполнять работы по прочистке засоров.

Можно ли обойтись без сифона?

Множество автоматических стиральных машин работают без всякого сифона. Устроить гидрозатвор можно и с помощью гибкого шланга, предназначенного для подключения стиральной машины к канализации. Для этого шланг размещают таким образом, чтобы внизу образовывался изгиб, в котором скапливается часть воды.

Такая конструкция вполне функциональна, но она имеет ряд очевидных недостатков. Прежде всего, это упомянутая выше проблема с возрастающей нагрузкой на насос из-за избыточной длины выводного шланга и наличия дополнительного изгиба на нем.

Кроме того, чтобы прочистить такую конструкцию, придется демонтировать выводной шланг стиральной машины, а это не всегда удобно.

При подключении сливного шланга непосредственно к канализационной трубе следует использовать специальную резиновую муфту, которая обеспечит достаточно герметичное соединение

Чтобы подключить сливную трубу стиральной машины к входу в канализационную трубу, понадобится специальная манжета, с помощью которой устраняется разница в диаметре трубы и шланга. Это устройство вполне надежно и обеспечивает достаточную герметичность.

Устраивая гидрозатвор такого типа, следует помнить, что отвод канализационной трубы должен быть поднят на высоту 50 см от пола или выше, иначе создать гидрозатвор не удастся. При этом необходимо учитывать и рекомендации специалистов по точной высоте подключения автоматической стиральной машины к канализации. Эти сведения содержатся в инструкции к бытовому прибору.

Не всегда длины выводного шланга, который идет в комплекте с машиной, хватает для устройства гидрозатвора. Его длину наращивают с помощью дополнительного куска шланга и специальной муфты. Такое соединение не всегда прочное, при длительном использовании оно может дать течь. Но в качестве временного решения такой вариант имеет полное право на существование.

Разновидности конструкций сифонов

Ассортимент сифонов для стиральных машин не слишком разнообразен. Их можно разделить на три вида:

• совмещенные;
• наружные;
• внутренние.

Совмещенные модели предназначены для использования одновременно с несколькими объектами. Чаще всего такой сифон устанавливают под раковиной мойки на кухне или под ванной. Существуют и варианты для более, чем двух объектов, например, для мойки, посудомоечной посуды и стиральной машины.

Для подключения стиральной машины предназначен отдельный патрубок. Если к моменту установки автомата под мойкой установлен обычный сифон, его придется заменить моделью с патрубком.

Если стиральная машина расположена близко к кухонной мойке или ванне, чаще всего для подключения используют совмещенный сифон, который прост в установке и удобен в эксплуатации

Если по каким-то причинам использование совмещенного сифона не представляется возможным (например, машинку и мойку разделяет значительное расстояние и есть возможность подключиться к канализации в более удобном месте), используют наружный сифон, предназначенный только для стиральной машины.

Габариты такого устройства обычно не позволяют поставить машину вплотную к стене.

Встроенный в стену сифон установить несколько сложнее, чем обычную наружную или совмещенную модель, однако он занимает совсем немного места и выглядит вполне привлекательно

Гораздо меньше места занимает встроенная модель, которую можно размещать внутри стены. Наружу выводят лишь короткий патрубок, к которому и прикрепляют сливной шланг. Понадобится сделать полость в стене, чтобы поместить туда устройство, поэтому его сложнее установить, чем наружную модель.

В комплекте с таким сифоном обычно идет декоративный элемент, которым можно закрыть сделанный в стене проем. Если внутренний сифон монтируют в стене, которую предполагается облицевать кафелем, сначала кладут плитку, а затем устанавливают сифон.

Для чего нужен обратный клапан?

Обратный клапан – это устройство, которое устанавливают в области подключения стиральной машины к канализации для предотвращения самопроизвольного слива воды, а также в качестве препятствия для проникновения в машинку сточных вод из канализационного отверстия в случае его затопления или засора.

Современные модели автоматов высокого качества обычно оборудованы встроенным обратным клапаном, поэтому для них достаточно обычного сифона. Но в устаревших или недорогих автоматах этот элемент присутствует не всегда.

В этом случае необходимо использовать для стиральной машины сифон с обратным клапаном.

Обратный клапан используют при подключении стиральной машины к канализации, чтобы предотвратить самопроизвольный слив воды из машины или попадание в нее стоков в случае затопления канализации

Для установки можно использовать специальную соединительную втулку, в которую встроен обратный клапан. Существуют различные виды такого устройства. Есть модели, разработанные специально под сливной шланг стиральной машины, но можно также использовать модели, предназначенные для присоединения к водозаборной трубе.

Порядок и правила подключения

Перед тем, как приступить к установке сифона, необходимо изучить инструкцию производителя стиральной машины. В любом случае не рекомендуется устанавливать сифон выше, чем в 80 см от уровня, на котором стоит стиральная машина, иначе это приведет к чрезмерным перегрузкам при работе бытового прибора.

Еще одно важное требование – тщательная герметизация всех стыков, чтобы не допустить протечек. Для этого все соединения плотно закручивают, используя специальные резиновые уплотнители.

На схеме наглядно продемонстрированы размеры и расстояния, которых следует придерживаться при подключении стиральной машины к канализационной системе дома

Порядок установки совмещенного и наружного сифона во многом совпадает. Перед установкой следует проверить положение патрубка, предназначенного для подключения стиральной машины, на совмещенном сифоне. Если патрубок находится в неправильном положении, сифон следует развернуть таким образом, чтобы обеспечить удобное подключение выводного шланга стиральной машины.

Чтобы установить наружный сифон, предназначенный для слива стиральной машины, необходимо:

• Отметить на стене уровень крышки автоматической стиральной машины, обозначив таким образом места, предназначенные для креплений.
• Просверлить отверстия для крепежных элементов.
• Установить крепежные клипсы.
• Прикрутить сифон к стене.
• Установить уплотнительное кольцо.
• Закрепить сливной шланг.

Обычно наружный сифон поставляется уже в собранном виде, поэтому, при некоторой сноровке, такое устройство можно установить очень быстро.

Нередко сифон, расположенный под мойкой или под ванной приходится заменять моделью с дополнительным патрубком. Это рекомендуется сделать даже в том случае, когда модель сифона рассчитана на дополнительное подключение, но само устройство имеет значительные следы износа. Перед установкой нового сифона следует выполнить демонтаж старого устройства.

Чтобы устранить сифон, нужно запастись ветошью или другим материалом, хорошо впитывающим влагу. Кроме того, понадобится емкость для слива оставшейся в сифоне воды: ведро, тазик и т.п. Чтобы снять сифон, следует аккуратно открутить две пластиковые гайки, которыми он закреплен. Сразу же начнет просачиваться грязная вода, поэтому о тряпках и тазике лучше позаботиться заранее.

Сифон снимают, а затем прочищают отводы от загрязнений, образовавшихся в процессе эксплуатации мойки (или ванны).

Выполняют установку нового сифона, а затем производят подключение шланга стиральной машины к канализации.

При монтаже встраиваемого сифона для подключения стиральной машины к канализационному стоку, понадобится ряд подготовительных работ. На уровне крышки автомата в стене проделывают нишу, в которой можно свободно поместить устройство. Проще всего справиться с этой задачей, если стена закрыта листом гипсокартона, закрепленного на металлическом профиле.

В этом случае в гипсокартоне просто проделывают отверстие подходящего размера, а сифон устанавливают в образовавшемся между гипсокартоном и стеной просвете

Если же сифон придется монтировать в толще сплошной стены, подходящую выемку придется выдолбить. Внимательного отношения требуют работы на стене, которую предполагается отделать керамической плиткой. Сначала следует выполнить укладку плитки, и лишь затем выбирать место для установки сифона.

В этом случае устройство будет расположено четко под одним элементов (если плитка достаточно большая), и декоративная решетка, которой будет закрыто место монтажа сифона, красиво впишется в рисунок на стене.

Вот порядок установки встроенного сифона для автоматической стиральной машины:

• Выбрать место монтажа устройства.
• Выдолбить достаточно просторное место под сифон (может понадобиться перфоратор).
• Установить сифон, закрепив его в нише, вывести наружу патрубок для соединения со стиральной машиной.
• Подвести к сифону канализационную трубу, закрепив ее скобами.
• Закрыть место монтажа сифона специальной декоративной накладкой.
• Присоединить сливной шланг к патрубку сифона, тщательно его завинтить.

Если патрубок встроенного сифона, который выводится наружу, расположен на виду, следует уделить особое внимание его дизайну.

Эффектно смотрятся хромированные элементы, но некоторые производители выпускают устройства из пластика, которые также выглядят вполне презентабельно.

Дизайн встроенного сифона может быть очень стильным, особенно если производитель использует хромированные элементы. Стоит проследить, чтобы цвет сифона совпадал с дизайном прочих сантехнических элементов

Место соединения патрубка сифона и шланга стиральной машины обычно фиксируется с помощью хомута. Обычно производитель комплектует автоматическую машинку шлангом такой длины, которая будет оптимальна для подключения к канализации.

Не рекомендуется использовать более длинный шланг или наращивать его длину с помощью дополнительного куска шланга. Если расстояние до места подключения больше, чем длина шланга, специалисты рекомендуют наращивать трубу канализации, а не сливной шланг.

Чтобы обеспечить надежное и герметичное соединение сливного шланка с патрубком сифона используют специальные хомуты, которые необходимо надежно зафиксировать

Если все же приходится удлинять именно шланг, его следует закрепить на стене под таким углом, который обеспечить свободное перемещение воды к канализации. Рекомендуется соблюдать уклон в размере 2 см на каждый метр шланга. Для небольших участков будет удобнее пользоваться параметром 6 мм на 30 см длины шланга.

Интересный видеоматериал по подключению сифонов стиральной машины

Тестирование подключенного оборудования

По окончании работ, связанных с установкой сифона и подключением стиральной машины, следует проверить качество всех соединений и их герметичность. Для начала можно проверить, насколько плотно затянуты все болты, гайки, хомуты и прочие элементы.

Очень важно, чтобы резиновые прокладки в отверстиях лежали ровно, обеспечивая равномерное уплотнение по всей длине окружности.

Чтобы обеспечить надежную герметизацию при подключении сифона используют резиновые уплотнительные кольца. Следует проследить, чтобы эти уплотнители размещались в местах соединения равномерно

Затем стиральную машину включают, выбирают режим стирки, чтобы набрать в нее достаточное количество воды. После этого режим сменяют таким образом, чтобы устройство выполняло слив воды. В местах соединений можно положить слой сухих бумажных полотенец или туалетной бумаге.

Это позволить выявить даже небольшую течь при работе устройства. Если для подключения использован совмещенный сифон, на кухне или в ванной одновременно со сливом воды из машины следует включить воду на максимальный поток, чтобы испытать сифон при повышенной нагрузке.

Сифон для стиральной машины: установка, виды и устройство

На чтение 6 мин Просмотров 6. 1к. Обновлено 07.05.2020

Самым простым вариантом отвода воды является шланг, установленный на край раковины или ванны. Неэстетичность и необходимость очистки ванны после каждой стирки, плюс повышенная влажность в ванной комнате или кухне говорят не в пользу этого метода. К тому же в силу обстоятельств сливной шланг может выпасть из ванны или раковины, и стать причиной дорогостоящего ремонта квартиры соседей на нижнем этаже. Сифон для стиральной машины является надежным и проверенным способом подсоединения агрегата к системе слива или канализации.

Что такое сифон и для чего он устанавливается

Сифон для слива отработанной жидкости это технический элемент для подключения бытового прибора к канализации, как правило, изготовленный из пластика или металла. Его задача не только обеспечить надежное соединение сливного шланга с частями канализационной системы, но и создать гидрозатвор для недопущения проникновения канализационных газов в помещение. При оборудовании систем канализации, они обязательно устанавливаются под ванными и раковинами.

Зачем нужен сифон? Прежде всего он предназначен для того, чтобы подключить слив быстро и легко, избавив себя от необходимости выполнять работы по частой очистке канализации от засоров. К тому же в таком соединении можно легко достать ценные вещи, например ювелирные изделия случайно попавшие в машинку с вещами, подлежащими стирке. При правильном монтаже этого устройства в системе канализационного слива, удается существенно снять нагрузку с помпы стиральной машины, увеличив тем самым срок ее безаварийной работы.

Виды сифонов и их устройство

Разные виды этих устройств обеспечивают реализацию наиболее целесообразных и удобных схем соединения. В настоящее время изготовителями предлагаются сифоны из нержавеющей стали, чугуна, меди, латуни или полимерных материалов. Наиболее востребованными и доступными считаются разновидности из пластика. Специалисты различают следующие виды:

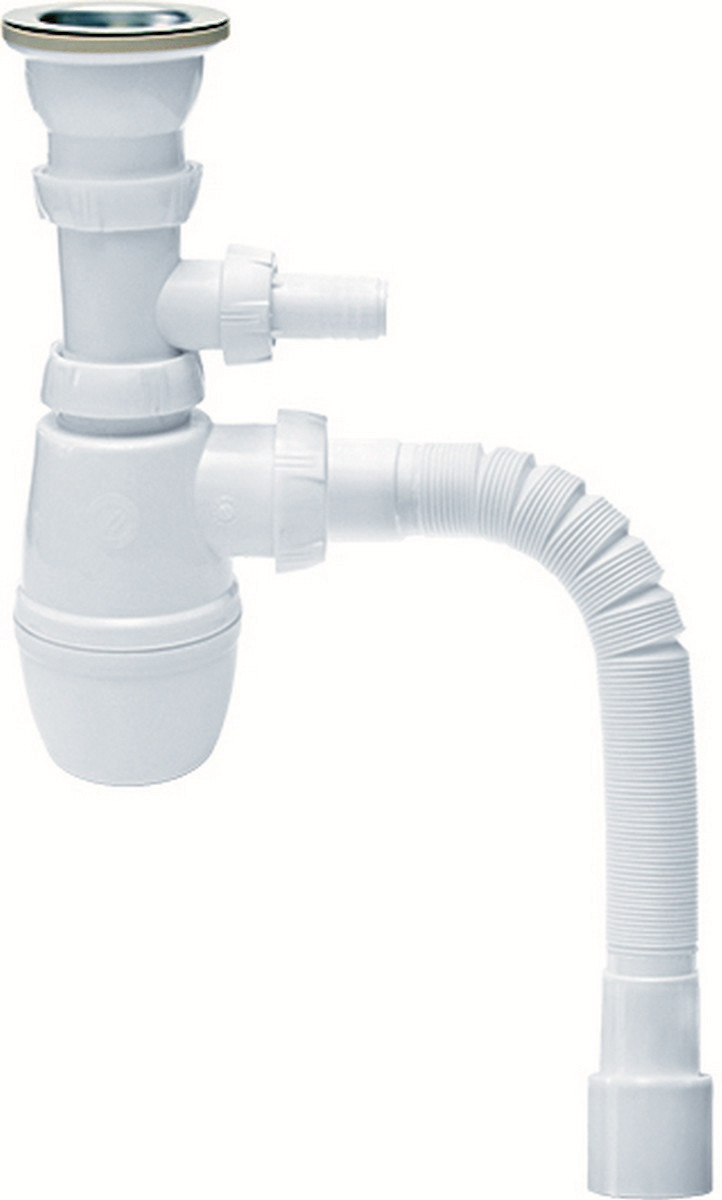

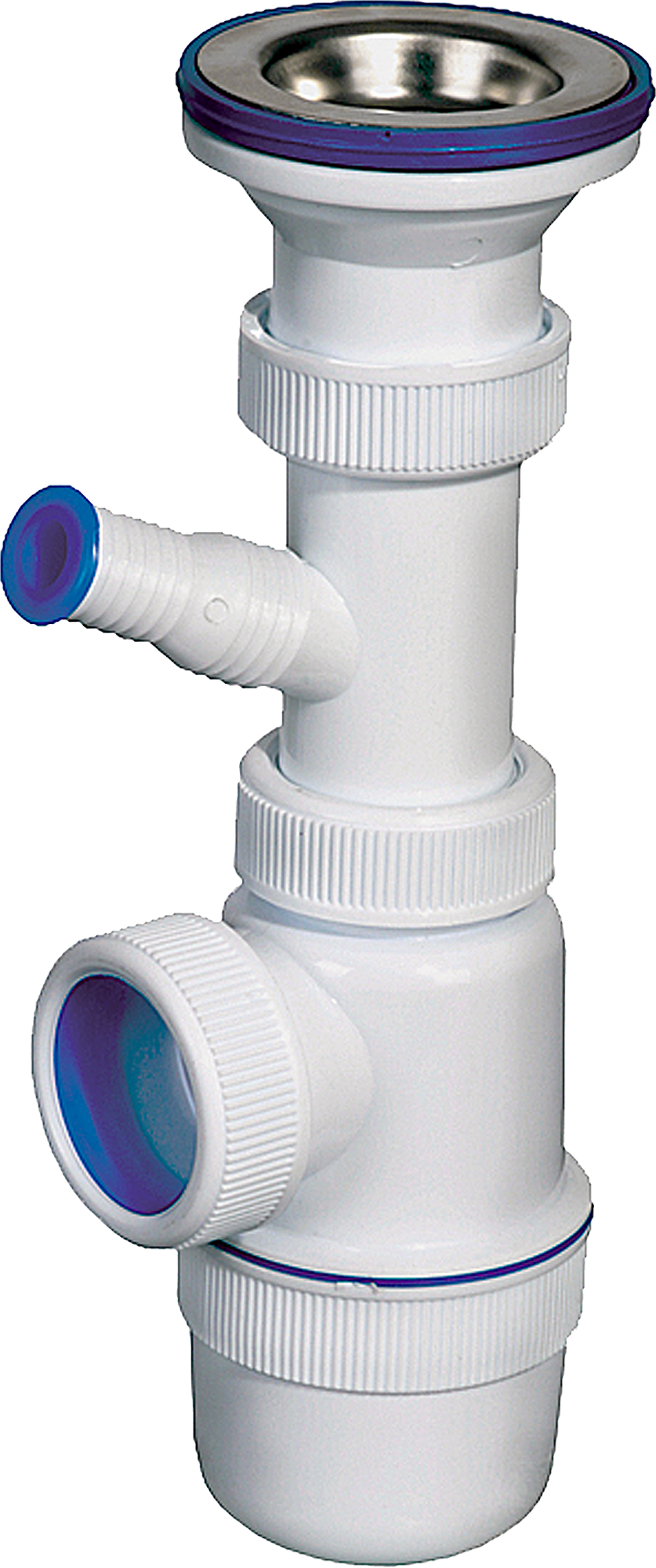

• стандартный, совмещенный сифон с отводом, устанавливаемый под раковиной, умывальником или ванной, разновидностью которого является сифон с двумя отводами;

• сифон — манжета, состоящий из резиновой муфты, плотно вставленной в канализационную трубу. В качестве водяного затвора выступает изгиб сливного шланга;

• наружный сифон, обеспечивающий соединение только со стиральной машинкой;

• встраиваемый сифон скрытого типа, монтаж которого производится в стене. Как правило, в комплект устройства входит декоративный элемент используемый при последующей отделке поверхности стены;

• сифон с обратным клапаном, в качестве запорного устройства предотвращающего поступление сливной жидкости обратно в машинку служит пружина и пластиковый шарик имеющий полую структуру.

Преимущества и недостатки различных видов подсоединения

Совмещенные сифоны для раковины под стиральную машинку и посудомоечный агрегат довольно часто используются в том случае, если оба агрегата установлены на кухне и расположены рядом с кухонной мойкой. Такой вид не сложен в установке и удобен в работе.

Если же расстояние до мойки или водопровода не позволяет произвести монтаж сливных шлангов без существенного увеличения их длинны, используют наружный сифон. Основным недостатком подобного вида подключения является невозможность придвинуть стиральную машинку вплотную к стене, так как устройство требует определенного пространства.

Встроенные сифоны не занимают много места и отлично вписываются в любой интерьер ванной комнаты или кухни, поэтому при планировании и проведении ремонта стоит заранее определить для него место и произвести монтаж.

Сифон с обратным клапаном

Правильная установка и подключение к системе водоснабжения и канализации в не меньшей степени влияют на ее эффективную и безотказную работу, чем качество сборки, материалов и технологий. Иногда для правильной работы стирального автомата требуется установить сифон с обратным клапаном или обратный клапан в виде отдельного элемента. Главной задачей таких устройств является защита сливной системы от возврата сточной воды к насосу, баку и другим частям агрегата.

Самым простым и надежным способом в данных условиях является подключение через обратный клапан. При этом полностью устраняется сифонный эффект. При данном способе с одной стороны к обратному клапану подсоединяется сливной шланг, второй конец клапана вставляется в систему труб канализации. В такой конфигурации располагать этот узел можно как под ванной у самого пола, так и под раковину или на удобном участке стены.

При любом расположении разрыв струи обеспечивает устройство с обратным клапаном с полным устранением сифонного эффекта. Сифоны Alcaplast, производимые в Чехии, имеют сухой пружинный затвор и могут устанавливаться в любом положении, надежно защищая элементы стиральной машины и обеспечивая ее корректную работу. К несомненным достоинствам таких устройств относится не только разнообразие размеров и цветов, но и невысокая стоимость. Кроме того установить антисифон не составит труда даже человеку, не имеющему специальной подготовки. Осуществляя монтаж всех элементов сливной системы, необходимо обеспечить их доступность для ревизии и удобство для замены.

Как правильно подключить стиральную машину

Каждая стиральная машина имеет свой, технически определенный уровень воды, а в руководстве по применению четко указано на какой высоте должен находиться конец сливного шланга. В среднем это значение составляет 50-60 сантиметров от уровня пола.

Если конец шланга находится ниже уровня воды в стиральной машине может произойти самослив, или так называемый сифонный эффект.

Из-за такого эффекта машина автомат перестает корректно работать, происходит постоянный набор и слив воды и стирка затягивается. Обе проблемы возникают по причине отсутствия необходимого барьера между внутренним пространством канализации и баком машинки. Проблема успешно решается установкой обратного клапана в систему слива.

В современных автоматических стиральных машинах за подачу чистой воды из системы водоснабжения отвечает впускной электромагнитный клапан, который особых нареканий обычно не вызывает. Частой причиной неправильной работы нового агрегата является именно неправильная установка и подключение системы слива. Какой вид подключения выбрать, каждый владелец решает сам. Расположение сливного шланга на краю ванной или мойки при помощи специальной направляющей, а также подключение через сифон мойки или непосредственно к трубе канализации на определенной высоте не совсем эстетично смотрятся. Кроме того в конкретном помещении такие виды подключения не всегда возможно организовать.

Заключение

Сифонные устройства однозначно необходимы для обеспечивания правильной эксплуатации стирального оборудования. Для того, чтобы устройства долгое время демонстрировали лучшие характеристики и служили без поломок и сбоев, необходимо их правильное подключение с использованием недорогих и эффективных приспособлений. Сифон для стиральной машины обеспечивает высокую производительность и позволяет решить многие неприятные проблемы, возникающие при эксплуатации.

Сифон для стиральной машинки – назначение, способы установки

Подключение автомата к системе канализации остается актуальной темой, так как многие до сих пор ее решают по-разному. Одни выливают из машинки отработанную жидкость в раковины, вторые в унитаз, ванну или душевые поддоны. Владельцы, внимательно ознакомившиеся с технической инструкцией производителя, сливают воду в канализацию, используя сифон для стиральной машины.

Приобретение современного автомата – событие для многих семей не рядовое. Имея такой агрегат, стирка отнимет гораздо меньше времени. Появится возможность потратить освободившиеся часы на другие полезные и приятные дела. Но не стоит забывать, что для последующей эксплуатации техники нужен слив грязной воды в канализацию.

Слив грязной воды в канализацию через сифон

Подключение слива стиральной машины

Сифон — элемент системы подключения

Как правильно подключить стиральную машину

Шланг стиральной машины подключен к сифону

Назначение сифонов

Задача этого устройства состоит не только в ограничении доступа в помещение отвратительного запаха из канализационной трубы. Сифоны для слива жидкости имеют гораздо больше функций:

• Защита от гнилостных и болезнетворных бактерий, образуемых от гниения органических отходов;
• Препятствие проникновению канализационных запахов и шума из этой системы благодаря гидрозатвору;
• Предотвращение засорения и забивания канализации мусором, который попадает с водой в трубу;
• Легкий и простой доступ для очистки по мере необходимости;
• Упрощение работы водяного насоса за счет шланга небольшой длины.

Отсутствие сливного сифона у машины для стирки может принести много дополнительных забот. Уйти от них частично возможно, если повесить на высоте сливной шланг в изогнутом виде и подсоединить к канализации, создав гидрозатвор, но для этого понадобится его удлинение. Такой способ только устранит удручающий запах, поэтому этот путь считается неверным. Кроме того, отвод канализационной трубы для создания воздушного зазора должен располагаться достаточно высоко, не менее 500 мм над полом, что выглядит далеко не эстетично.

Принцип работы и устройство

Сифон – полезное и нужное изобретение, избавляющее от дополнительных хлопот по обслуживанию канализации, снижающее нагрузку на насос. Специалисты не зря говорят, что он нужен, поскольку конструктивно изделие устроено для создания гидрозатвора. Сифон представляет собой трубу с изогнутым каналом, заполненным определенным количеством жидкости, которая надежно запирает выход газов после слива стоков в отводящую систему. Постоянное присутствие водяной пробки в этом изделии блокирует доступ всего ненужного (запахи, насекомые) из канализационной сети.

Сифоны используют для соединения стиральных машин с отводящей системой, кроме того, с помощью этих изделий можно подключить раковины, душевые кабины и другую технику. Делают эти устройства обычно из пластика, так как он не ржавеет. Иногда их изготавливают из латуни и даже меди, такие материалы также не подвержены коррозии, но со временем покрываются оксидной пленкой.

Встроенный сифон

Отдельно размещенный сифон

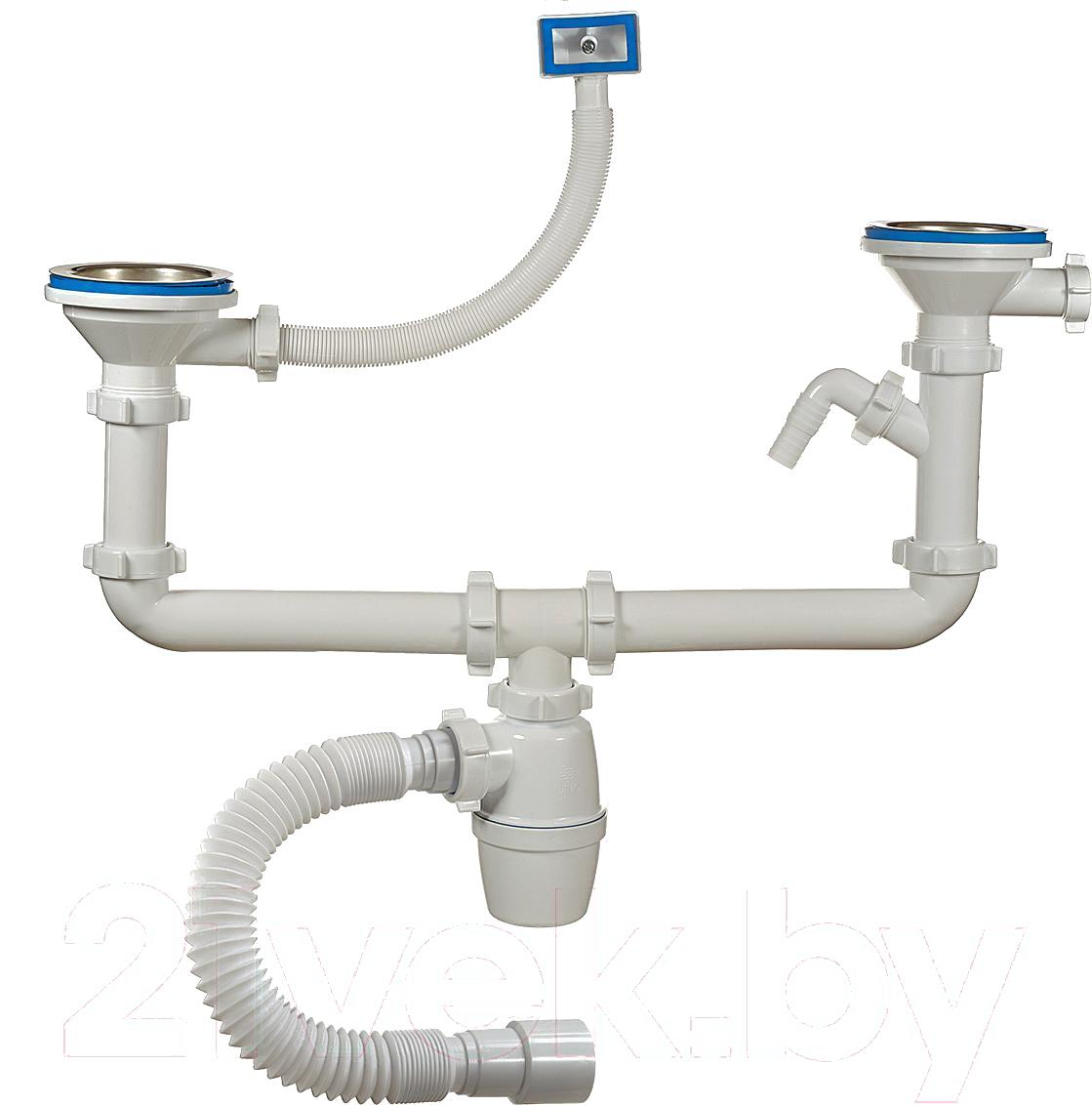

Сифон для двойной мойки с отводом для стиральной машины

Встроенный хромированный сифон

Встроенный блок с отводом для подключения шланга от машинки

Порядок подготовки

До начала работ проводят детальный осмотр всех комплектующих с целью выявления брака и повреждений, обращая внимание на резьбовые соединения. Затем определяют и подготавливают место установки техники, выбирают способ укладки коммуникаций к системе канализации с учетом модели сифона. Затем подбирают необходимый инструмент, герметик и другие материалы/ инвентарь.

Правила подключения

Насосы ряда моделей автоматов малопроизводительны, при монтаже нежелательно удлинять сливной шланг, установленный изготовителем. Соединить технику с сифоном можно обычным натягиванием шланга на выходной патрубок или с применением накидной гайки. И все же, несмотря на предполагаемую простоту при этом требуется придерживаться правил, невыполнение которых может создать аварийную ситуацию. Подключение слива возможно только в случае, если сифон находится на высоте, превышающей отметку 800 мм над уровнем площадки для установки.

Эксплуатация помпы в таком случае затруднена, что может привести к преждевременному выводу из строя насоса. Производитель не советует наращивать сливной шланг, если по каким-то причинам длина недостаточна. Чтобы избежать перегрузки насоса предлагается проложить дополнительную трубу канализации небольшого диаметра, это позволит работать помпе без сложностей.

Если кроме удлинения шланга нет вариантов, его закрепляют так, чтобы получился уклон в сторону трубы канализации, и жидкость могла идти самотеком. Обычно инструкции описывают это подробно, при отсутствии рекомендаций нужно помнить, что открытый конец сливной трубы должен располагаться на высоте не более 60 см от уровня пола.

Особенности установки

Владельцам маленьких помещений порой приходится размешать технику под раковиной, размеры которой должны перекрывать габариты машинки, чтобы влага в виде капель или брызг не попадала на технику. При этом сифон подбирают вертикальной конфигурации, что позволит поставить технику как можно ближе к стене. Изделие такого типа поставляется производителем в собранном виде. Владельцу нужно только установить его в раструб отводящей сети, где расположено уплотнительное кольцо. Как видим устройство в монтаже достаточно простое, собственноручная установка сэкономит средства. Основным недостатком считается то, что автомат должен находиться недалеко от раковины.

Раковина над стиральной машиной с общим сифоном

Мини-машинка под раковиной

Умывальник с плоским дном для установки над машиной

Тандем стиральной машины и раковины

В маленькой ванной стиральную машину зачастую ставят под раковиной

Этапы монтажа

Стиральная машина-автомат – дорогостоящая техника, при ее установке и эксплуатации придерживаются инструкции производителя. Чем выше стоимость изделия, тем в большую сумму выльется ремонт.

Установка сифона с отводом

Сифон для стиральной машины для слива отработанной жидкости в канализацию выглядит точно так же, как для раковины, отличие заключается в присутствии на нем отдельного патрубка, к которому подключается автомат. Монтаж выполняется так, как это делается для мойки на кухне или умывальника в ванной. Иногда меняют не сам сифон раковины, а только трубку со штуцером, но такой вариант нежелателен.

Пошагово процесс выглядит так:

1. Снимаем старое устройство, открутив две пластмассовые гайки, крепящие его к раковине и сливу. При этом не забудьте подставить емкость, в которую будет стекать грязная вода из открытых отверстий;
2. Чистим отвод раковины в канализацию, убирая скопившуюся грязь, налипшие отложения;
3. Ставим новый сифон, плотно закручивая обе гайки;
4. Одеваем шланг от стиральной машины на предназначенный для него штуцер;
5. Затягиваем соединение заранее приготовленным хомутом, создавая герметичность.

Монтаж встроенного изделия

Во время проведения ремонтных работ в ванной комнате нужно предусмотреть способ подключения стиральной машины к канализации. Если для техники отводят постоянное место, то встраивают специальный сифон для отвода воды. Затем установленное изделие закрывают влагостойким гипсокартоном, поверх которого клеят плитку, оставляя снаружи небольшой отвод для подключения шланга стиральной машины. Закрепление проводят простым одеванием или затягиванием гайкой. Такие сифоны хороши тем, что расстояние между стеной и машинкой минимально, а соединение выглядит эстетично.

Сифон для отвода воды убережет помпу насоса от чрезмерных нагрузок, защитит от вредных воздействий канализации.

Снимаем старый сифон

Устанавливаем новый сифон с отводом

Одеваем шланг на отвод

Подключаем шланг стиральной машины к патрубку сифона

Встроенный сифон на стене

Встроенный сифон под ванной

Сифон для раковины Viega 326319 с отводом под стиральную машину

Поделиться ссылкой

Гарантия и сертификаты

Этот товар официально сертифицирован в компании производителя и имеет гарантийный срок 1 год.

Подробнее

В комплекте

Сифон для раковины Viega 326319 с отводом под стиральную машину

• Накладка 50 мм, выдвижной патрубок, сливная труба, подсоединение сливного шланга

Характеристики

Сифон для раковины Viega 326319 с отводом под стиральную машину. Страна: Германия, назначение: для раковины, материал: пластик гарантия: 1 год

Выбираем сифон для стиральной машины 2Стиралки.ру

Дата: 27.04.2015

Подключение стиральной машины к канализации очень простое дело и здесь не нужно обладать какими-то сверхъестественными навыками, достаточно иметь «прямые руки» и голову на плечах.

Но некоторые нюансы все же есть. Одна из деталей, которая может вызвать вопрос — это сифон для стиральной машины.

Сейчас мы разберемся нужен ли сифон для стиральной машины? Если нужен, то какой и, вообще, как правильно подключить стиральную машину к канализации?

Что такое сифон для стиральной машины

Перед тем как начать разбирать сифоны для стиральных машин, давайте сначала узнаем какую функцию он несет. Сифон предназначен для следующего:

• Образует гидрозатвор – в сифоне есть специальная камера, наполненная водой, которая отделяет сливную трубу от трубы канализации, тем самым образуя гидрозатвор.
• За счет гидрозатвора сифон предотвращает попадание запахов и шумов из канализации в помещение. Также через канализационную трубу не проберутся различные насекомые в вашу квартиру.
• Сифон предотвращает засорение канализации. В камере с водой оседает мусор, который мог бы засорить вашу канализационную трубу. Время от времени сифон необходимо прочищать от него.

Вот, в принципе, и все для чего нужен любой сифон. Главная его задача — создать гидрозатвор, который уже и выполняет все вышеприведенные функции, кроме сбора грязи.

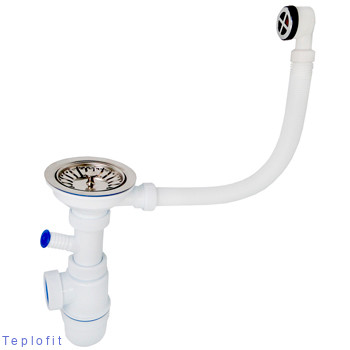

Все мы, наверное, знаем, что такое сифон под раковиной. Так вот, сифон со сливом для стиральной машины — это он же и есть, но с одним небольшим отличием, на нем есть дополнительное ответвление для подключения сливного шланга стиральной машины. Посмотрите на фотографии, что он из себя представляет.

Такой сифон удобен тем, что вам не нужно будет заботиться о дополнительном отводе в канализационной трубе для стиральной машины. Вы просто покупаете такой сифон и устанавливаете его под раковину на место старого. А уже к нему подключаете машинку. О подключении подробнее мы поговорим ниже.

Хотелось бы отдельно сказать, что существуют также скрытые сифоны для стиральных машин, которые выполняют туже функцию, но их можно встроить в стену, тем самым скрыв от глаз.

Такой сифон для стиралки — это идеальный вариант, но его можно поставить только заблаговременно, при проведении ремонтных работ ванной комнаты, поэтому, если вы надумали ремонтировать ванную, то поставьте такой сифон. Для остальных же случаев он, к сожалению, не подойдет.

Нужен ли сифон для стиральной машины

На первый взгляд, сифон – вещь довольно необходимая и нужная в хозяйстве. Но давайте разберемся, нужен ли он и чем грозит его отсутствие. Если подключать стиральную машину к канализации без сифона, то, соответственно, мы не получаем тех достоинств, которые приводили выше, а именно:

• В стиральную машину будет попадать запах из канализации, что совсем нас не обрадует. Из стиральной машины будет стоять вонь тухлятины.
• Весь мусор будет уходить в канализацию, что может привести к ее засорению. Хоть это и спорный момент, но все же такое может быть.

Как видите, минусы отсутствия сифона у стиральной машины есть. Избежать их, конечно, можно, подключив изогнутый сливной шланг стиральной машины так, чтобы создать гидрозатвор и повесить его выше максимально возможного уровня воды в канализации, как это показано на фотографии. При этом, возможно, придется удлинять сливной шланг для того, чтобы его хватило.

Но такой способ устранит только неприятный запах, и его нельзя назвать 100% правильным. Поэтому мы настоятельно рекомендуем использовать сифон. Если встроенный сифон поставить нет возможности, то используйте сифон с отводом под стиральную машину.

Подключение стиральной машины к сифону с отводом

Для подключения нового сифона с отводом для стиральной машины своими руками, вам нужно снять старый сифон и на его место установить новый. Также можно поменять только трубку со штуцером. Но лучше заменить весь сифон целиком. Для этого откручиваем руками две пластиковые гайки, которые крепят сифон к раковине и к канализации.

Откручивая гайки, будете аккуратны, т.к. из отверстий потекут остатки грязной воды. Приготовьте тряпку.

Открутив эти гайки, вы сможете с легкостью снять сифон. Заодно почистите отводы от налипшей грязи и волос.

Теперь вам нужно взять новый сифон для стиральной машины и прикрутить его на место старого. Дальше оденьте сливной шланг от стиральной машины на штуцер на сифоне и затяните его с помощью хомута.

Хомут может не поставляться вместе с сифоном, поэтому вам нужно будет приобрести его отдельно.

У вас должно получиться примерно следующее. На этом все подключение сифона заканчивается.

Хотелось бы упомянуть о том, что на рынке существует огромное количество различных сифонов для разных типов раковин. Даже есть сифоны под ванну для стиральной машины. Все они подключаются аналогичным способом и имеют те же самые свойства.

Подключение встроенного сифона для стиральной машины

Основная задача при таком подключении — встроить сифон в стену, — само же подключение его очень простое и сводится к тому, что нужно с одной стороны подключить сифон к канализационной трубе, просто одев его на нее. Дальше все это дело закрывается плиткой или ГКЛ и снаружи остается небольшой отвод.

На этот отвод одевается сливной шланг стиральной машины, просто одеваясь на него, или вставляется, затягиваясь гайкой. Такая конструкция наиболее актуальна, если вы устанавливаете раковину над стиральной машиной и вам требуется минимизировать пространство между ними.

Подключение машинки без сифона

Для подключения стиральной машины без сифона вам потребуется специальная манжета, которая вставляется в канализационную трубу.

Как видите у манжеты внутри отверстие диаметром, совпадающим со сливным шлангом стиральной машины.

Дальше вы просто вставляете сливной шланг в отверстие и на этом все подключение заканчивается.

Обязательно сделайте отвод канализационной трубы на высоту не ниже 0.5 метра от пола, чтобы создать воздушный зазор. Точную высоту подключения стиральной машины к канализации вы можете посмотреть в инструкции к ней.

Как видите, такой способ подключения не только обладает недостатками, которые мы приводили выше, но и смотрится не очень эстетично. Ведь труба должна отводиться на достаточную высоту. Поэтому мы крайне рекомендуем для подключения стиральных машин к канализации использовать специальный сифон.

Сифон для раковины Unicorn A320V с отводом для стиральной машины

Основные свойства

Назначение	для раковины
Вид сифона для раковины	бутылочный
Высота, см	17
Длина, см	65
Для слива диаметром, см	1 1/2″ (4 см)

Диаметр подключения, см	4
Гарантия	1 год
Область применения	бытовая
Стилистика дизайна	современный стиль
Страна	Россия

Функции и освещение

Гидрозатвор	есть
Регулировка по высоте, см	5
Оснащение	отвод для подключения стиральной машины

Встроенный фильтр	нет
Дополнительные функции	возможность регулировки по высоте

Технические свойства

Количество отводов

1

Изгиб отвода, °

90°

Внешнее исполнение

Материал	полипропилен
Форма	круглая

Предотвращение обратного слива сливного шланга стиральной машины | Домашняя страница Руководства

Автор: Andrew Leahey Обновлено 17 декабря 2018 г.

Стиральные машины сливают воду в так называемую напорную трубу. Напорная труба — это вертикальный отрезок трубы с коленом внизу. Колено остается наполненным водой, предотвращая попадание канализационного газа в прачечную. Узел стояка поддерживает уровень воды в баке омывателя ниже уровня слива, предотвращая сифонирование из сливной или канализационной линии обратно в стиральную машину.Когда происходит обратный поток, сифонирование может привести к тому, что вода будет стекать обратно в стиральную машину из слива или из слива на пол. Предотвращение обратного потока через правильно установленную и обслуживаемую сборку стояка и вентиляцию необходимо для поддержания вашей стиральной машины в хорошем рабочем состоянии и минимизации риска повреждения пола в прачечной.

Правильная высота стояка

Для большинства стиральных машин требуется стояк высотой не менее 36 дюймов.Ознакомьтесь с вашим руководством, чтобы узнать требования к вашему конкретному устройству и убедиться, что ваша напорная труба соответствует этим минимальным требованиям. Слишком низкое или слишком высокое расположение напорной трубы может вызвать обратный поток и перелив. Слишком низкая напорная труба склонна к переливу из самой напорной трубы, а слишком высокая напорная труба заставляет стиральную машину работать с большей нагрузкой, чтобы перекачивать слитую воду в напорную трубу. Из-за высокого напора вода может стекать обратно в агрегат.

Сливной шланг

Сливной шланг стиральной машины необходимо обслуживать, чтобы избежать обратного слива и других проблем с сливом.Следите за тем, чтобы сливной шланг не подвергался перегибам и узлам, и минимизируйте количество поворотов и поворотов шланга между стиральной машиной и напорной трубой. Будьте осторожны, чтобы не раздавить шланг, когда придвигаете стиральную машину обратно к стене. Если шланг раздавлен, перекручен или поврежден иным образом, подумайте о его замене, чтобы предотвратить проблемы с дренажем в будущем.

Засорения и остановки

Когда ваша стиральная машина сливает воду в сливной шланг, напорную трубу и слив, сливаемая вода содержит грязь, пух и мусор от белья.Со временем ворс и грязь могут объединиться и забить сливную систему. Если у вас возникли проблемы с обратным потоком, используйте змею сантехника, чтобы убедиться, что стояк и слив чистые. Никогда не используйте едкие химические вещества или имеющиеся в продаже средства для удаления засоров для слива стиральной машины. Химические вещества могут попасть обратно в стиральную машину и вызвать серьезные повреждения устройства, а также вашей одежды.

Сливное отверстие

Если сливное отверстие стиральной машины по-прежнему имеет проблемы с обратным потоком, убедитесь, что сливное отверстие подсоединено и работает правильно.Все бытовые стоки выводятся в сливное отверстие, обычно расположенное на крыше дома. Дренажное отверстие представляет собой кусок металлической трубы, которая предотвращает выходы вентиляционных отверстий наружу, позволяя воздуху попадать в водопроводную систему, чтобы предотвратить образование вакуума, когда вода сливается в канализацию. Это обеспечивает свободное движение слива и предотвращает проблемы с медленным сливом, которые могут вызвать переполнение. Протяните садовый шланг к сливному отверстию и убедитесь, что он чистый, прежде чем снова проверить слив стиральной машины.

Нужно ли поднимать сливной шланг стиральной машины? Ремонт бытовой техники своими руками, Советы и хитрости по ремонту дома —

РАСКРЫТИЕ ИНФОРМАЦИИ: Этот пост может содержать партнерские ссылки, то есть, когда вы нажимаете на ссылки и совершаете покупку, мы получаем комиссию без каких-либо дополнительных затрат для вас

При установке стиральной машины важно понимать правильную высоту и расположение сливного шланга.

Это снизит риск возможного переполнения и поможет предотвратить затопление вашей прачечной.

Да, сливной шланг должен быть приподнят, и всегда лучше делать это на уровне выше, чем сама стиральная машина. Это предотвратит возможное сифонирование. Вы также можете предпринять другие шаги, чтобы обеспечить лучший дренаж.

Какие существуют варианты слива стиральной машины?

Умывальник

Что это такое : Бак для стирки предоставляет вашей стиральной машине один из лучших вариантов слива.

Чаще всего причиной неисправности бака для белья является засорение.

Когда это происходит, засор обычно находится в U-образной ловушке или дальше по трубопроводу.

Как исправить : У вас есть несколько вариантов для очистки засора. Проблему может решить простой поршень, а также сливной шнек.

Если вы решите использовать поршень, лучше всего налить немного воды в бак для стирки, если там еще нет стояка.

Это обеспечит необходимое всасывание для устранения любых засоров в сливной трубе.

Если поршень не работает, вероятно, понадобится ручной сливной шнек.

Это даст вам что-то твердое, чтобы разбить засор.

Если, однако, вы все еще не можете дотянуться до засора, чтобы освободить его, вам нужно будет удалить U-образную ловушку, чтобы получить доступ к засору.

Ищете более простое решение? Если у вас нет ни плунжера, ни шнека или вы просто не хотите напрягаться, попробуйте слить горячую воду очень в канализацию.

Кроме того, вы можете попробовать слить средство для посуды в канализацию перед тем, как использовать горячую воду, так как это может помочь ослабить засорение.

Напорная труба

Что это такое : Напорная труба — это труба, которая соединяет сливную трубу стиральной машины с домашней канализацией.

Выбрав использование стояка вместо подключения стиральной машины к сливной линии, вы можете избежать перелива воды, а также нежелательных испарений из канализации.

Если очевидно, что насос стиральной машины работает нормально, но вода не сливается из него, вероятно, в резиновом сливном шланге засорился резиновый сливной шланг.

Этот шланг идет от задней части стиральной машины к стояку.

Когда он забивается, это обычно происходит из-за волокон вашей одежды. Слишком большое засорение может вызвать затопление вашего пола и может привести к повреждению вашего дома.

Как исправить : Устранить эту проблему достаточно просто: нужно снять резиновый сливной шланг и продуть через него воздух. Если воздушный поток минимален, значит, необходимо устранить засор.

Вы также можете просто заменить шланг, чтобы решить проблему слива.

Если ваша стиральная машина по-прежнему не сливает воду должным образом, вероятно, виноват ваш насос, и его необходимо отремонтировать или заменить.

Соединение подземных труб

Что это такое : Если вам нужен самый лучший вариант слива для вашей стиральной машины, вам подойдет подземная труба.

Это дорого и потребует значительных трудозатрат для установки, но вода из стиральной машины будет стекать прямо в мусорную трубу.

Засорение или обрыв соединения подземных труб может потребовать значительных усилий для устранения.

Если вы считаете, что где-то есть засор, лучше всего начать с стояка, так как это часть соединения подземных труб.

Как исправить : Часто соединения подземных труб устанавливаются за бетонными стенами, что требует значительного демонтажа и ремонта.

Таким образом, вам необходимо учитывать время и затраты, если возникнет проблема, прежде чем вкладывать средства в этот вариант дренажа.

Насколько высоко стиральная машина будет качать воду?

Производительность насоса зависит от высоты дренажной трубы.

Расход воды вашей стиральной машины будет снижаться примерно на галлон воды на каждый дополнительный фут высоты сливной трубы.

Скорость откачки воды в стиральной машине должна составлять около 15 галлонов в минуту.

Меньшие по размеру компактные стиральные машины способны перекачивать воду только на 5 футов.

Ваша дренажная труба должна иметь внутренний диаметр 1 ½ дюйма для обеспечения надлежащего дренажа, а внешний диаметр — 1 ¼ дюйма.

Вы также должны убедиться, что ваша дренажная труба имеет высоту не менее 30 дюймов, чтобы предотвратить возможное сифонирование воды.

Вы можете обеспечить оптимальную работу сливного шланга, установив слив на высоте не более 8 футов от пола.

Как оставить сливной шланг омывателя на месте?

Сливной шланг стиральной машины предназначен для отвода сточных вод из стиральной машины.

Отсюда сточные воды поступают в стояк или слив в зависимости от вашей установки.

В некоторых домах в прачечной есть небольшая ниша, встроенная в стену.Это позволяет надежно удерживать сливную трубу на месте.

Если, однако, в вашей прачечной нет такой установки, вам необходимо убедиться, что сливная труба остается закрепленной и не откручивается.

Ослабленный сливной шланг может привести к затоплению пола сточными водами.

Существует несколько различных способов закрепления сливного шланга, и это зависит от того, сливается ли вода в стиральной машине в бак для белья или в сливную трубу.

Умывальник для стирки

Для бака для стирки сначала необходимо измерить высоту бака.

Помните, он должен быть на высоте не более 8 футов от пола, чтобы сточные воды не попадали в стиральную машину.

Один конец сливного шланга будет иметь изогнутый конец. Он должен лежать на краю ванны для стирки.

Кроме того, бак и шланг должны находиться на расстоянии не более 45 дюймов от стиральной машины.

С помощью пластиковой стяжки прикрепите сливной шланг к ножке бака для белья.Также рекомендуется следить за тем, чтобы сливной шланг не находился у дна ванны, так как это может ограничить поток воды.

Дренажная труба

Для дренажной трубы сначала необходимо убедиться, что сливной шланг можно установить так, чтобы он находился выше уровня воды в стиральной машине.

Расстояние от основания стиральной машины не должно быть больше 8 футов и не меньше 18 дюймов.

Стандартная дренажная труба имеет диаметр 2 дюйма и должна подходить для большинства дренажных шлангов.

Длина сливного шланга должна быть не менее 34 дюймов, чтобы он не упал. Если рядом со стеной, поместите изогнутый конец сливного шланга в сливную трубу.

Затем закрепите хомут вокруг сливного шланга так, чтобы он проходил примерно на 6 дюймов вниз по сливной трубе. Затем вы можете вкрутить зажим в ближайшую стойку стены.

Если вы имеете дело с бетонной стеной, вам понадобится насадка для кирпичной кладки и анкер, чтобы пробить стену.

Нет стены достаточно близко? Вы можете просто прикрепить сливной шланг к водосточной трубе с помощью кабельной ленты или прочной стяжки.

Можно ли удлинить сливной шланг стиральной машины?

Совершенно верно. Фактически, продаются специальные удлинительные шланги, которые предназначены для присоединения к существующему сливному шлангу, чтобы уменьшить провисание.

Чтобы прикрепить удлинитель, просто используйте прилагаемые зажимы, чтобы скрепить оба шланга вместе.

Эти удлинители бывают разной длины, чтобы вы могли найти наиболее подходящий для себя.

Всегда проверяйте, что ваша стиральная машина выключена, прежде чем пытаться прикрепить удлинитель.

У вас также должно быть под рукой ведро для сбора воды, которая может капать из имеющегося сливного шланга.

Почему мой слив стиральной машины переполняется?

Каждый раз, когда слив в стиральной машине выходит за край, обычно виной всему засорение сливной трубы.

Однако более серьезные проблемы могут быть связаны с засорением вашей основной канализационной линии.

Чем раньше вы устраните основную проблему, тем меньше вероятность дальнейшего повреждения вашего дома.

Не забудьте сначала начать с самого простого решения и постепенно продвигаться вверх.

Используйте простой плунжер или шнек, чтобы сначала проверить наличие местных засоров. Если вам не нужно вызывать лицензированного сантехника, вы можете рассчитывать на экономию денег на дорогостоящем ремонте.

Вы можете активно работать над предотвращением засорения, храня весь ворс и отходы в ближайшем пакете или контейнере. Вы также должны регулярно чистить фильтр или ловушку для ворса стиральной машины.

Регулярная чистка сливного шланга и трубы также поможет предотвратить потенциальное переливание.

Заключение

Проактивность окупается. Регулярно выполняя техническое обслуживание и чистку, а также проверяя правильность установки сливного шланга, вы уменьшите вероятность возникновения проблем со сливом.

Кухня и ванна: вентиляция с воздухозаборными клапанами

Сантехники ненавидят вырезать отверстия в крышах для вентиляционных линий: моя левая лодыжка в основном из нержавеющей стали, потому что я вырезал слишком много отверстий. Вентиляционные линии также являются помехой внутри дома, они проходят горизонтально и вертикально через полы, стены и потолки, а затем на чердак, следуя правилам — и требуя отверстий — на всем протяжении.Все эти отверстия могут не только нарушить структурную целостность каркаса, но и создать потенциальные пути возгорания. Но вентиляционные отверстия требуются по кодексу не зря. Когда жидкости стекают по дренажной линии меньшего размера и полностью заполняют ее, воздух в дренажной линии выталкивается впереди потока воды (при условии, что вентиляционных отверстий нет), создавая положительное давление перед водяной пробкой и отрицательное давление позади. Это отрицательное давление может создать достаточное всасывание для откачивания воды из сифона раковины, позволяя канализационному газу попадать в дом через теперь уже пустой сифон.К тому же водосточная труба не обязательно должна быть полностью заполнена проточной водой, чтобы вытащить сифоны. Воздух имеет тенденцию следовать за быстро текущей водой, поэтому вода, устремляющаяся по вертикальной дренажной линии, может откачивать воду из соседнего горизонтального ответвления.

Более чем один способ вентиляции

Отдельные вентиляционные отверстия, расположенные в пределах нескольких футов от каждой проблемы противодавления ловушки, позволяют наружному воздуху попадать в дренажную линию. Но бывают ситуации, когда установить вентиляционную линию за сифоном физически невозможно — например, когда длинное окно расположено за кухонной мойкой, или когда приспособление находится под несущей балкой, которую невозможно просверлить, или когда кухонная мойка или туалетный столик расположены на острове.

У строительных инспекторов всегда есть решение: открыть вентиляционную линию, переместить раковину, переместить окно или изменить обрамление. Также возможно проектирование сложного трудоемкого дренажа /

система вентиляции рядом с приспособлением для компенсации, как это иногда делается на кухонном острове. Но, безусловно, самым простым решением является установка клапана впуска воздуха, или AAV. Эти маленькие чудотворцы практически вытесняют традиционные вентиляционные линии.

Клапаны впуска воздуха можно использовать там, где традиционная вентиляция была бы проблематичной, или просто для облегчения установки приспособлений во время реконструкции.Доступные в различных размерах, AAV можно использовать для вентиляции отдельных приспособлений, ответвлений и вентиляционных труб, но они не устраняют необходимость хотя бы в одном вентиляционном отверстии для наружного воздуха.

AAV не новость. Разработанная в Европе еще в 70-х годах система пропускания воздуха Studor (Studor, 800 / 447-4721, www.studor.net) была введена в Соединенных Штатах в 1988 году. Теперь AAV принимаются практически всеми национальными строительными нормативами. включая санитарные коды SBCCI, BOCA, IRC и IPC.Согласно IPC, AAV перечислены для установки в соответствии с разделом 917; к западу от реки Миссисипи они подпадают под действие Раздела 301.2 UPC. Хотя я уже несколько лет без единой поломки устанавливаю AAV Studor, Oatey (800 / 321-9532, www.oatey.com) и другие производители также предлагают их.

AAV — это просто односторонний воздушный клапан с гравитационным управлением, который позволяет свежему воздуху попадать в дренажную систему, не выпуская воздух из канализации. Возможно, вы видели AAV раньше и не знали об этом.Если вы когда-нибудь споткнулись о белый грибовидный объект на чердаке или видели белое цилиндрическое устройство под кухонной раковиной, вероятно, это был клапан для впуска воздуха. Стоимость AAV составляет около 25 долларов и выше, в зависимости от размера вентиляционного отверстия.

Не путайте AAV с меньшими и более дешевыми механическими вентиляционными отверстиями. Эти трубчатые, подпружиненные вентиляционные отверстия стоимостью 5 долларов США, иногда называемые «обманщиками», рассчитаны всего на 1/2 DFU (блок дренажной арматуры) и не допускаются большинством строительных норм. Чтобы различать два устройства, поищите протокол тестирования — ANSI / ASSE 1051 или ASSE 1050 и, возможно, NSF 14 — отпечатанный на корпусе AAV.Вы также увидите отметки об утверждении кодовой организации (например, SBCCI) на упаковке.

Доступные в различных размерах, AAV можно использовать для вентиляции отдельного приспособления, всего ответвления или всей группы вентиляционных отверстий. Существуют специальные AAV, предназначенные для использования на открытом воздухе и в химической среде, и даже комбинированные сборки ловушка / AAV. (Компактная версия Studor, Combi-Siphon Plus, продается почти во всем мире, но не в США. Вероятно, вы можете купить ее, но если вы находитесь в районе, где действуют правила, инспектор не будет знать, что делать. этого и не пройдет).

Простая установка

AAV предоставляют множество вариантов вентиляции, хотя существуют некоторые ограничения. Например, вы можете установить индивидуальный AAV на каждое приспособление и более крупный AAV в стеке на чердаке — и, пока есть хотя бы один обычный вентиль для наружного воздуха, все готово. Каждый AAV должен быть доступен и иметь беспрепятственный поток воздуха, чтобы его нельзя было загерметизировать внутри стены. Но если воздух и доступ есть — скажем, через съемную панель с жалюзи или экран, — его можно установить там.AAV должны быть установлены вертикально (не более 15 градусов по отвесу), и они не могут вентилировать несколько светильников, когда они находятся на разных этажах. При размещении на чердаке необходимо установить AAV не менее чем на 6 дюймов выше изоляции.

AAV можно установить в стене, но он должен быть доступен и иметь бесперебойную подачу воздуха (он не может быть заглублен в изоляцию). Некоторые производители предлагают для этой цели специальные ящики, хотя их легко собрать на месте.

Если вы устанавливаете новое приспособление, все, что вам нужно сделать, это отрезать тройник на линии позади ловушки.Возможно, вам придется сместить грубую трубу на 4 дюйма в сторону стояка раковины, а не вводить ее прямо за стояком. Это отбрасывает ловушку в сторону, освобождая место для мишени перед тем, как она ударится о заднюю стенку.

Затем на верхней стороне тройника установите короткую 4-дюймовую трубу с наклеиваемой втулкой с внутренней резьбой, а затем прикрутите резьбовой AAV с помощью тефлоновой ленты. (Никогда не используйте пасту, поскольку химические вещества в некоторых пастах могут повредить резьбу.) AAV могут взаимодействовать с ПВХ или АБС, но с резьбой вам не нужно сопоставлять разные пластмассы: они могут ввинчиваться в белый ПВХ, черный АБС, чугун , сталь или даже медь.Мини-вентиль Studor — тот, который я использую чаще всего — рассчитан на 2-дюймовые вентиляционные отверстия и поставляется с переходным соединителем размером 1 1/2 на 2 дюйма, который надевается на 2-дюймовую трубу.

Для добавления одного или двух приспособлений во время реконструкции или для использования AAV просто для устранения ненужных вентиляционных отверстий во время нового строительства вам не нужно выполнять никаких расчетов. Просто установите AAV — у вас не возникнет проблем, если вы добавите AAV вместе с приспособлением.

Во многих случаях легче вставить AAV между сифоном раковины и водосточной трубой, чем запустить традиционную вентиляцию.Выполнение соединения с помощью нескольких стандартных фитингов или предварительно смонтированного устройства. При установке герметизирующая мембрана AAV должна быть не менее чем на 4 дюйма выше горизонтальной трубы, к которой она присоединяется.

Если вы делаете весь дом, вы не хотите перенапрягать конкретный AAV, устанавливая на него слишком много приспособлений (рисунок 4). Просто следуйте инструкциям AAV. Например, Mini-Vent Studor может отводить три DFU на 11/2-дюймовой линии (это максимальное количество DFU, которое вам разрешено на этой горизонтальной ветви по коду) и шесть DFU на 2-дюймовой линии (опять же, максимальное количество DFU, разрешенные кодом на этой горизонтальной ветви).См. Таблицу DFU — таблицы 709.1 и 710.1 (2) в Международном кодексе по сантехнике или эквивалент в UPC — чтобы увидеть, какие приспособления подходят под эти числа. На 3-дюймовом горизонтальном ответвлении Mini-Vent может обрабатывать до 30 DFU.

или джакузи

9023

9023

9023

9023

Дренажные приспособления для арматуры и групп

Тип приспособления

Автоматическая стиральная машина (бытовая)

Вся группа ванн (унитаз, биде, ванна, ванна или душ)

Биде

Кухонная мойка

Поднос для белья

Lav

Трап

Посудомоечная машина

Максимальное количество DFU, допустимое для горизонтальных водостоков и вертикальных стояков

Размер дренажной трубы (в дюймах)

1 1/2

AAV могут вентилировать более одного устройства, но их мощность должна соответствовать общему количеству DFU на ответвлении, которое они вентилируют.Диапазон мощности AAV составляет от 6 до 500 DFU.

Чтобы удалить воздух из стиральной машины с помощью AAV, я провожу трубку диаметром 1/2 дюйма от тройника, расположенного примерно в 4 дюймах позади 2-дюймовой ловушки, и заканчиваю ее в отсеке для стиральной машины. Вот где я устанавливаю AAV; одна коробка делает все. Однако помните, что горизонтальная труба, в которую сбрасывается ловушка, должна быть не менее 3 дюймов в диаметре.

Небольшой AAV легко помещается в ящик для белья и является хорошим выбором для вентиляции стиральной машины. Он подключается к 2-дюймовой ловушке, которая сливается в 3-дюймовую ветвь.

Рекс Колдуэлл — старший сантехник в Роки-Маунт, штат Вирджиния; частый участник JLC; и автор нескольких книг, в том числе «Электромонтаж в доме».

Стиральная машина

вызывает переполнение слива — проблемы и проблемы подвала

В конце долгого дня последнее, что вы хотите найти после стирки, — это гигантская лужа воды на полу.

Сливы в стиральной машине часто переполняются из-за засорения сливного патрубка или из-за того, что сам стояк слишком мал в диаметре, чтобы выдержать количество воды, протекающей через него.В большинстве случаев проблема заключается в засорении. Просто пройдитесь по стояку и / или используйте ферментный очиститель, чтобы разблокировать засор, позволяя воде стекать должным образом.

В зависимости от того, насколько большой у вас засор, у вас может быть большой беспорядок. Большинство высокоэффективных стиральных машин используют от 15 до 30 галлонов воды на загрузку. Старые стиральные машины могли использовать от 30 до 45 галлонов на загрузку. Если сливная труба засорилась, придется смыть много воды.

Как сливается шайба

Прежде чем мы перейдем к тому, что вызывает переполнение слива, давайте кратко рассмотрим, как сливается стиральная машина.

Когда стиральная машина стирает, электродвигатель сливного насоса вращается против часовой стрелки и позволяет воде рециркулировать в машину. Когда приходит время слить, вода заполняет сливной насос, и двигатель меняет направление, чтобы нагнетать воду в сливной шланг. Когда насос всасывает воздух из слитой стиральной машины, он использует давление воздуха, чтобы вытеснить воду по сливному шлангу и из машины.В конце концов, вода выходит из шланга по стояку, соединенному с раковиной для стирки или напрямую к водосточной системе дома, которая ведет либо в септик, либо в общественную канализацию.

Как самостоятельно диагностировать проблему

Чтобы диагностировать проблему, сначала необходимо наполнить стиральную машину водой. Затем поверните циферблат в положение слива. Перед тем, как начать слив, убедитесь, что вы находитесь в таком положении, когда вы можете видеть стояк и все еще иметь доступ, чтобы немедленно отключить шайбу, как только слив начнет переливаться.

Когда вода начинает стекать, нужно посмотреть, сколько времени пройдет, прежде чем вода начнет переливаться. Например, если вода начинает вытекать из водосточной трубы сразу, вы знаете, что засор, скорее всего, закроется, и его можно удалить с помощью небольшой сливной змеи. Если до того, как сливное отверстие переливается, проходит некоторое время, значит, вы знаете, что засорение находится дальше по сливной трубе, и для его очистки и устранения засора потребуется дренажная змея большего размера.

Как разблокировать стояк стиральной машины

Если слив стиральной машины переполнен, возможно, в стояке, где подсоединяется сливной шланг, есть засорение.Чтобы прочистить его, выполните следующие действия.

Шаг 1 — Снимите сливной шланг

Перед тем, как снять сливной шланг с напорной трубы, необходимо сначала убедиться, что стиральная машина выключена. Чтобы снять сливной шланг, вам, скорее всего, придется отрезать застежку-молнию, которая крепко удерживает его на стояке или какой-либо другой трубе поблизости.

Шаг 2 — Попробуйте садовый шланг

Попробуйте взять садовый шланг и воткнуть его в стояк, полностью включенный.Хотя это, вероятно, не очистит мусор, это поможет подтвердить, что засор действительно находится в стояке, а не в сливном шланге стиральной машины.

Причина, по которой садовый шланг, вероятно, не прочистит мусор, заключается в том, что когда стиральная машина откачивает сточные воды, они перемещаются с давлением в 2–3 раза больше, чем может произвести садовый шланг. Так что, если давление в стиральной машине не может прочистить ее, садовый шланг, скорее всего, тоже не будет.

Шаг 3 — Змейка

Возьмите сливной шнек и опустите его в трубу.Продолжайте заталкивать змею в трубу, пока не почувствуете сопротивление. Затем поверните змею против засора, пока не почувствуете, что она уступает место, и позволяйте змее плавно кормиться. Вытащите змею, и, надеюсь, то, что вызвало засорение, будет вытащено вместе с ней.

Если извилистая труба не помогает, можно попробовать использовать Drano или Liquid Plunger, чтобы удалить засор. Следуйте инструкциям на упаковке, чтобы знать, как долго следует оставлять химикаты в канализации, прежде чем смыть ее.

Шаг 4 — Проточная вода

Снова используя садовый шланг, спустите воду в стояк на пару минут, чтобы убедиться, что засор устранен. Часто засоренный предмет прикрепляется к змее и вылезает наружу, но в других случаях слить воду в канализацию поможет его удаление.

Как прочистить сливную трубу стиральной машины?

Время от времени сливная труба стиральной машины может забиваться грязью, ворсом и волосами, что препятствует протеканию воды.Хорошая новость в том, что это довольно легко исправить самостоятельно.

Перед началом работы убедитесь, что стиральная машина выключена.

Шаг 1. Найдите сливной шланг

Найдите сливной шланг в задней части стиральной машины. Этот шланг обычно расположен в нижней части машины, и он обычно черный. Если вы будете следовать за шлангом, он должен вести либо к раковине для белья, стояку, сливу в полу, либо прямо к трубе из ПВХ.

Шаг 2 — Отсоедините сливной шланг

С помощью плоскогубцев зажмите зажим, которым сливной шланг крепится к стиральной машине.Сжимая зажим, вы сможете высвободить сливной шланг.

Также снимите другой конец шланга с того места, к которому он подсоединен. Например, он может быть настроен на слив в раковину для белья или трубу из ПВХ, подсоединенную к водопроводу раковины для белья. Возможно, вам придется отрезать застежку-молнию, которая могла бы надежно удерживать ее на месте.

Шаг 3 — Устранение засора

С помощью длинной металлической вешалки или шнека удалите весь мусор, попавший в сливной шланг.Далее возьмите садовый шланг или ведро с теплой водой и промойте сливную трубу. Выпрямите шланг и возьмите фонарик, чтобы посмотреть, был ли удален мусор.

Если засор достаточно большой, возможно, вам понадобится химический очиститель, чтобы удалить мусор.

После прочистки сливного шланга возьмите фонарик и загляните внутрь сливного патрубка на задней стороне стиральной машины. Надев резиновые перчатки, просуньте палец внутрь, чтобы проверить, не блокирует ли отверстие что-нибудь еще, и вытащить застрявший внутри мусор.

Шаг 4 — Подсоедините шланг назад

Убедившись, что в шланге нет мусора, вы можете снова установить его на заднюю часть стиральной машины. Снова возьмите плоскогубцы и сожмите металлический зажим, чтобы можно было задвинуть шланг на место. Как только шланг протянется до упора, отпустите зажим, чтобы он затянулся. Слегка потяните за шланг, чтобы убедиться, что он плотно и плотно прикреплен.

Затем поместите другой конец шланга обратно в исходное положение.Используйте стяжку-молнию, чтобы закрепить ее, чтобы она не оторвалась и не упала. Если это произойдет, вам придется убрать большую влажную проблему.

Что вызывает переполнение слива стиральной машины?

Помимо засорения стояка, есть еще несколько причин, по которым слив в стиральной машине может переполниться, и некоторые из других наиболее распространенных причин:

• Перегиб сливного шланга.
• Сливная труба неправильного размера. Внутренний диаметр дренажной трубы должен быть минимум 1½ дюйма.Внешний диаметр сливного шланга, подсоединенного к стиральной машине, составляет 1¼ ”. Причина, по которой вы хотите, чтобы сливная труба была немного больше, состоит в том, чтобы обеспечить вентиляцию. Больше может помочь увеличение внутреннего диаметра дренажной трубы до 2 дюймов.
• Сливной шланг от стиральной машины слишком глубоко задвинут в сливную трубу. У вас должна быть только плоская гладкая часть шланга, сидящая в сливной трубе, длина которой составляет 7 дюймов.
• Отсутствует P-ловушка. P-сифон используется для предотвращения попадания запахов из канализации через трубу в ваш дом, но P-сифон также используется для плавного перемещения воды по трубе.Без P-сифона вода может протекать немного дольше, что может вызвать резервное копирование.

Нужно ли поднять сливной шланг стиральной машины?

Сливной шланг стиральной машины должен быть поднят как минимум на 30 ″ на 3 фута от основания стиральной машины, чтобы он функционировал должным образом. Если сливной шланг не расположен достаточно высоко, сила тяжести возьмет верх, и вода, наполняющая стиральную машину, будет вытекать из шланга в слив в полу.

Если ваш слив находится на расстоянии не менее 30 дюймов от основания стиральной машины, вы можете использовать антисифонный зажим, чтобы прикрепить шланг к задней части стиральной машины. Антисифонный зажим поднимет слив достаточно высоко, чтобы достичь требуемой высоты 30 дюймов.

Как предотвратить переполнение сливной трубы

1. Установите раковину для белья — Если у вас еще нет раковины для белья, подумайте о том, чтобы ее купить. Слив из стиральной машины в раковину для белья, вы сможете использовать сетчатый улавливатель ворса на конце сливного шланга.Уловитель ворса поможет предотвратить попадание ткани, ворса, волос и других материалов в сливную трубу. Вам нужно будет следить за ловушкой для ворса и часто чистить его, так как со временем он начнет забиваться и станет совершенно другой проблемой.
2. Купите высокоэффективную стиральную машину — Высокоэффективные стиральные машины потребляют намного меньше воды, чем стандартная стиральная машина, что ограничивает количество воды, отправляемой в канализацию. Если слив все-таки засорился, вода должна налиться в раковину для белья, прежде чем вытечет из стояка.
3. Регулярно изгибайте слив. — В зависимости от того, как часто вы используете стиральную машину, старайтесь делать это каждые несколько месяцев или когда вы начинаете замечать, что вода стекает намного медленнее.
4. Пищевая сода и горячая вода — Время от времени попробуйте вылить в канализацию полный чайник кипятка, а затем стакан пищевой соды. Затем вылейте смесь из 1 стакана уксуса и 1 стакана воды в канализацию и закройте сливной пробкой. Подождите примерно 10 минут, прежде чем вылейте еще один полный чайник кипятка в канализацию.

Можно ли залить Drano в слив стиральной машины?

Drano можно безопасно использовать в сливе стиральной машины, чтобы избежать засора. Если вы собираетесь использовать Drano, вам необходимо запускать пустую загрузку сразу после использования, чтобы помочь смыть любые остатки Drano из слива стиральной машины и водопровода.

Drano может вызвать повреждение труб из ПВХ, если оставить его слишком долго, так как он размягчит пластиковый трубопровод и разъедает клей ПВХ, используемый для соединения труб.

Обратите внимание, что, поскольку Драно является химическим веществом, вы также должны быть осторожны при его использовании, чтобы он не попал на кожу или не вдыхал его, так как он также может быть вредным для ваших легких.

Рекомендуется

Запах слива пола в прачечной

Слив для раковины Антисифонный флакон P-сифон Универсальный сливной комплект для раковин в ванных комнатах белый —

Идеально подходит для домашних раковин Будь то кухонная раковина или раковина для ванной, она идеально подходит для плавного дренажа, отсутствия звука, тихой обстановки, так что вы можете сохранить свое вдохновение и идеально завершить свою работу.Он также защищает ваше личное кольцо или другие ценные аксессуары от смывания водой, экономя ваши деньги и возвращая ваши ценные воспоминания.

Идеально подходит для гостиничных раковин Отель ощущается как второй дом, место, где вы можете спать в другой постели.Самое главное в отеле — это чистая и тихая обстановка. Выбирать нас — все равно, что заказчик выбирает вас. Удовлетворенность клиентов, впечатления от вашего отеля глубокие, и, естественно, ваш бизнес будет становиться все лучше и лучше.

Идеально подходит для мойки в ресторане Обед — это священный ритуал.Наши потребности в пище естественно высоки. От выбора ингредиентов до приготовления блюд шеф-поваром процесс полон различных сложных факторов. Самое главное, чтобы творческое вдохновение шеф-повара не нарушалось. Пусть повар играет, что хочет, и создает потрясающие произведения. В этом плане водоотделитель P-типа может это сделать, он может бесшумно сливаться, не забивается, не доставляет хлопот повару, а наоборот, может стать хорошим помощником для повара!

Идеально подходит для барных раковин Бар — это место, где можно быть счастливым, а веселый ритм пения и танцев всегда в восторге.Вся скорость и страсть бара, их общественные удобства лучше, будь то дренажная канавка передней стойки бара или дренажный желоб в ванной, должны иметь высокую пропускную способность, не будет легко блокироваться, выберите наш водоотделитель P-типа может сделать это очень хорошо, не только защищает частную собственность клиента от смывания водой, но и сохраняет беспрепятственный дренаж, заставляя клиента чувствовать себя очень довольным обслуживанием бара, делая ваш бар бизнес процветает.

Wirquin SP3223 Сифон для раковины с подключением к стиральной машине —

---

Цена:

26 долларов.67 + Без залога за импорт и $ 27,10 за доставку в Российскую Федерацию Подробности

• Убедитесь, что это подходит введя номер вашей модели.
• Регулируемый сифон для раковины nf с подключением к стиральной машине
• Водоотделитель 50 мм; Вход 1,25 дюйма; Выходной винт диаметром 32 мм
• Регулируемая высота от 166 до 211 мм

› См. Дополнительные сведения о продукте

Схема вентиляции стиральной машины

СОВЕТЫ Сливной вентиляции стиральной машины

Хотите послушать эту колонку? Используйте следующий аудиоплеер:

Kevin’s Shortcut Vent

Кевин Гарретти написал мне по электронной почте о неприятной проблеме в его доме в Бофорте, Южная Каролина.Он включил предложенный рисунок того, что он хотел сделать.

Хотите верьте, хотите нет, но он был чертовски близок к тому, чтобы делать все правильно.

Он ломает голову над правильным способом вентиляции стиральной машины, и ему нужна схема вентиляции.

Тим — старший сантехник

Для справки, я, помимо прочего, мастер-сантехник. В 28 лет я работал водопроводчиком в округе Гамильтон, штат Огайо. Десять лет спустя я сдал экзамен на степень магистра в городе Цинциннати и получил лицензию на степень магистра.

Мне нравилось заниматься водопроводом на всех моих работах. Я думаю, что это была проблема трехмерного аспекта создания сети дренажных и вентиляционных труб, которая привлекла меня в торговлю.

Подумайте об этом. У вас есть одна труба, выходящая из дома в канализацию или септическую систему, и часто только одна вентиляционная труба на крыше.

Но между ними эти трубы как сумасшедшие раздваиваются. Мастер-сантехник должен знать, как заставить все это работать, чтобы канализационный газ никогда не попадал в дом.

Рисунок Кевина

Вот что Кевин придумал в своей голове.

«Можно ли удалить воздух из дренажной линии шайбы перед жесткой ловушкой в ​​стене?»

Это рисунок Кевина. НИКОГДА не устанавливайте сливную трубу стиральной машины и не вентилируйте ее таким образом. Посмотрите на МОЙ рисунок ниже.

Кевин, ответ НЕТ.

Всасывание

В вашем сценарии, если приспособление, расположенное дальше по потоку, выпускает много воды, которая устремляется к тройнику, где соединяется сливная труба вашей стиральной машины, вакуум, создаваемый водой, проходящей мимо ответвления стиральной машины, будет откачивать воду из ваша ловушка.

Правильная вентиляция предотвращает всасывание

Если вы разместите вентиляционную линию в точке соединения ответвления стиральной машины, как вы видите на моем рисунке, вакуум вытянет необходимый воздух из вентиляционной трубы, прежде чем он попытается попасть на другую сторона ловушки. Он ищет путь НАИМЕНЬШЕГО СОПРОТИВЛЕНИЯ, чтобы получить необходимый воздух.

Туалеты — БОЛЬШИЕ проблемы!

На схеме я показал половину ванной комнаты перед стиральной машиной. Представьте, что происходит, когда смывают воду в туалете!

Струящаяся вода полностью заполняет трубу и выталкивает воздух в трубе перед собой в канализацию.Этот воздух НЕОБХОДИМО ЗАМЕНИТЬ, и когда вода проходит через тройник, в этой точке создается вакуум.

Чертеж Тима

Я включил трубы подходящего размера для системы. Пунктирные линии представляют собой вентиляционные линии, и обратите внимание, что одна вентиляционная линия для полуванны представляет собой полноразмерное 3-дюймовое вентиляционное отверстие, которое проходит вверх и через крышу.

Дренажная труба унитаза имеет диаметр 3 дюйма, потому что эта дренажная линия также служит вентиляционным отверстием для унитаза. Трехдюймовая труба никогда не заполнится водой полностью, даже если вы наполнили раковину унитаза и вытащили пробку.Эта влажная вентиляция разрешена большинством норм.

Я делал это в течение многих лет на многих системах, даже в моем собственном доме, и никогда не испытывал проблем со всасыванием, если вы одновременно сливаете воду из туалета и полностью сливаете воду из унитаза.
