Сифон встроенный для стиральной машины: Сифоны HL для стиральных машин

использование, разнообразие, инструкция по установке, нюансы

Содержание

• Предназначение сифона для стиральной машины
• Виды сифонов
• Процесс организации сифона
• Нюансы при установке

Как правило, починка санузла предполагает не только внешнюю отделку, но также монтаж разной бытовой техники. Стиральная машина, присутствующая практически в каждом жилом помещении, представлена одним из подобных механизмов. Очень важный момент в организации – это встроенный сифон для стиральной машины.

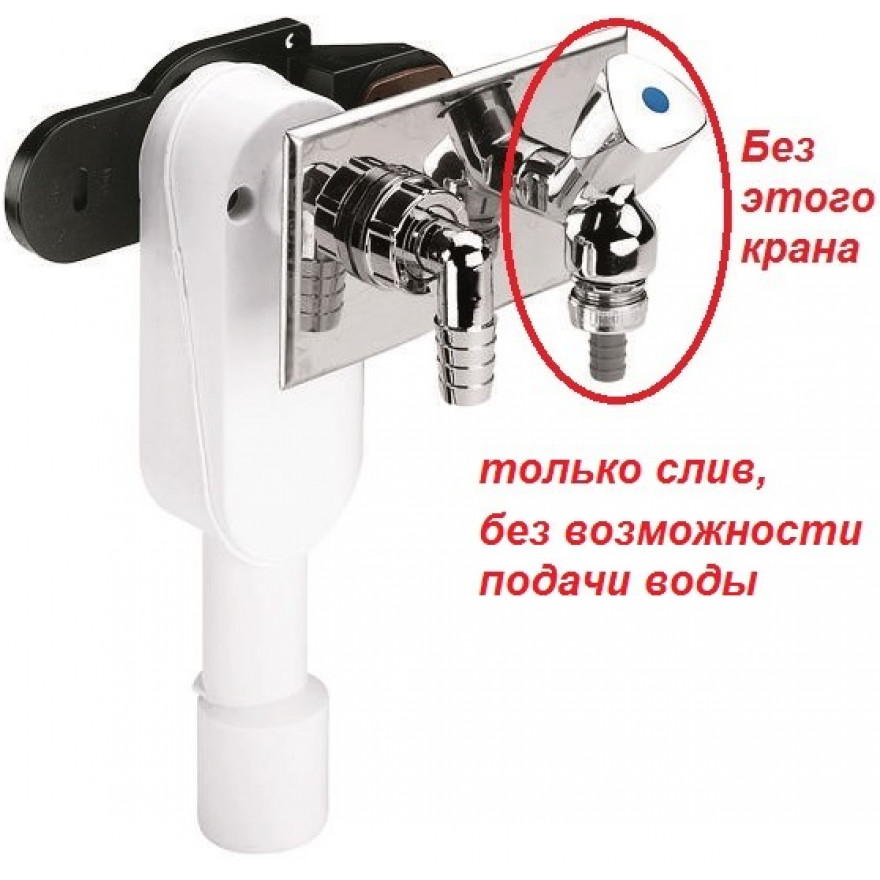

Встроенный сифон для стиральной машины

Организовать правильный сток воды из стирального автомата – процесс более сложный, нежели проведение ее к водопроводу. При установке все агрегаты требуют особенного подхода. Тем не менее, сам процесс не сложный: важно только соблюдать все правила и рекомендации специалистов.

Чтобы при дальнейшей эксплуатации стирального автомата не появлялись поломки и сложности, стоит со всей серьезностью подойти к процессу его соединения с канализацией и водопроводом. Зачастую, снабжение подачи воды к технике не обусловлено сложностями, хотя неправильно организованный слив может стать причиной проникновения в середину ее неприятного канализационного запаха и т.д. Поэтому, если слив установлен правильно, схожие проблемы не возникнут.

Также многих достаточно часто интересует, как правильно осуществить подключение стиральной машины к системе канализации, и способов существует большое количество: слив использованной воды через унитаз, канализационное отверстие, ванну или мойку. Однако многие, кто последовал рекомендациям, монтируют сифон для подключения стиральной машины.

Предназначение сифона для стиральной машины

Преимущественная доля людей ошибочно полагают, что сифон нужен исключительно для предотвращения появления неприятного канализационного запаха в квартире. Однако же встроенный сифон для стиральной машины имеет несколько задач, среди которых можно выделить следующие:

Сифон для стиральной машины из латуни

1. создание водного клинкета, задача которого изолировать жилищное помещение от канализационного запаха;
2. устранение забивания канализационной системы мусором, накопившимся из вещей, побывавших в стиральной машинке;
3. упрощение функционирования насоса автомата благодаря сгибам на сливном шланге, а также ограничения его длины.

Исходя из вышесказанного, можно сделать вывод, что сифон – нужная деталь при монтаже стиральной машины. Потому следует установить его правильно.

Не стоит экономить средства на подобных элементах санузла: их использование продлевает срок эксплуатации стирального автомата и избавляет от хлопот с забиванием канализации.

Виды сифонов

Так как у подобной детали узкая специализация, то и технические характеристики будут не слишком объемными. Классифицируют всего две разновидности сифонов: совмещенные и встроенные.

Встроенный сифон

Если говорить о совмещенном устройстве, то многие люди уже знакомы с данной разновидностью сифона для стирального автомата. Зачастую его монтируют на раковину в ванной или на кухонной мойке. Данная установка практична потому, что при подключении она не потребует существенного обновления канализационной системы: нужно всего лишь на раковине сменить сифон. Данный вид сливных устройств подходит тогда, когда не задуман ремонт.

Встроенный сифон делится на две разновидности: наружный и встраиваемый в стену. Первый тип крепится в расширение канализации. Но даже то, что у него небольшой размер, не дает поставить машину вплотную к стене и занимает много пространства. Встраиваемый сливной сифон имеет меньшие размеры, занимает намного меньшую площадь и полностью устанавливается в стене, оставляя снаружи некоторый участок трубы. Благодаря небольшому размеру сифон легко устанавливается за стиральной машиной и дает возможность поставить ее вплотную к стене.

Наружный сифон

Существует еще такой тип сливной системы, как резиновый манжет. Установка его производится именно в расширение канализационной трубы. Как правило, он является уплотнителем, который дает возможность шланг соединить с канализацией.

При использовании такого метода необходимо помнить, что данный вопрос о важности сифона возлагается непосредственно на шланг. Стиральный автомат всегда предполагает в комплекте пластиковую искривленную деталь, которую зачастую используют как крючок для зацепки шланга за ободок унитаза или край ванны. Однако роль детали иная: обеспечить закрепленный излом гофрированного шланга, являющийся обычным сифоном, который создает водный затвор.

Процесс организации сифона

От своего механизма и вида будет зависеть установка сифона для стиральной машины. По этой причине следует отметить такие типы устройства:

• смешанный сифон. Монтируется такая деталь по тому же принципу, что и устройство для кухонной раковины или умывальника. Различие состоит лишь в том, что во время процедуры сборки нужно в предназначенном месте прикрепить еще один патрубок;
• самостоятельно укрепленный наружный сифон. Монтаж этого изделия наиболее прост, а сборка не потребуется. Производитель предоставляет свой продукт уже укомплектованным. Потому при монтаже его нужно всего лишь воткнуть в канализационный раструб и прикрепить уплотнительное кольцо;
• встраиваемый сифон. Установка данной детали более сложная в сравнении с самостоятельно устанавливаемым изделием данного класса. Для большинства он страшен по той причине, что при установке потребуется обустроить большое отверстие в стене. Работа данного механизма предполагалась для скрытой канализационной системы: во время сборки в области подсоединения стиральной машины делается углубление, закрывающееся коробочкой из пластика. В результате, по истечению работ по укладыванию кафеля, в ней будет установлен сифон. А прикрывать его будет хромированная накладка с дугообразным выпуском.

Нюансы при установке

На практике доказано, что в течение организации механизма монтажа не возникает никаких трудностей: в большей части случаев установки сливной шланг натягивается на канализационное расширение. С этой целью некоторые модели стиральных машин предусматривают накидную гайку. Однако, не смотря на легкость, стоит руководствоваться советами: их несоблюдение влечет быструю поломку стиральной машины.

Особенности заключаются в следующем:

• высота подсоединения сливной системы. Когда сифон находится на уровне 800мм над полом, то функционирование насоса затруднится, и тогда он в скором времени поломается;
• длина сливного шланга. Чтобы создать большую длину шланга, который поставляется в комплекте с машинкой, существует много способов. Но производители советуют этого не делать, так как насос может быть перегружен. Однако, если в этом есть большая потребность, то к машинке уместнее всего провести не слишком толстую сточную трубу, диаметр которой 32мм. Таким образом, насос будет вытеснять чистую воду на нужную высоту, которая затем будет идти самостоятельно (более длинный шланг, зачастую оставленный на полу, осложняет работу насоса). Если все же подсоединение стиральной машины к системе канализации осуществилось с использованием длинного канала, то следует установить его на стене и выдержать при этом нужный угол для течения воды.

При создании безопасных условий во время эксплуатации стиральной машины большую роль играет правильное подсоединение ее к электросети. Для этого следует от нулевого щита подвести заземляющую шину (ее разрез должен составлять от 3мм) от сортировочного щита, а затем розетку придется сменить на трехпроводную.

Важно упомянуть, что заземляющий провод нужно изолировать, и ни в ком случае нельзя соединять с газоснабжением, батареей отопления и системой водоканала. Трехпроводной кабель является важной частью во время правильного монтажа сифона. Электросчетчик обязательно приспосабливается на обозначенный ток от 15 до 30А. Отдельный автомат также можно установить на данный кабель. Если схема проводки наружная, то ее устанавливают в пластиковых профилях: это и прочно, и красиво.

Сифон для слива стиральной машины в процессе монтажа не предполагает никаких трудностей и проблем. Однако, для всех разновидностей сифонов существует один недостаток: это герметичная и качественная сборка. Также при монтаже не стоит забывать о резиновых уплотнителях и проверке мест установки на присутствие заусенцев.

В случае возникновения каких-то проблем в процессе монтажа сифона, лучше всего обратиться за помощью к квалифицированному человеку, который проведет диагностику и решит, как правильно поступить.

HL406.2 | HL Hutterer-Lechner

Сифон для стиральной и посудомоечной машины DN40/50 с двумя интегрированными подсоединениями воды и с двумя водопроводными кранами R 1/2″ – 280х100мм

Артикул: 9003076008247

Размеры: 110 / 120 / 485 мм.

Вес: 1931 кг.

Узнать стоимость

Область применения

Встроенный сифон для стиральной или посудомоечной машины DN40/50 с интегрированным подключением воды (настенная пластина впускное отверстие/выпускное отверсие R 1/2″ внутренняя резьба), с двумя водопроводными кранами R 1/2″ с предохранительным затвором обратного потока воды, со снимаемым корпусом оболочки, пластиной для монтажа, соединительным коленом 3/4″ HL19.C и декоративной плитой из нержавеющей стали 100 х 180 мм. Монтаж : 75мм.

Технические данные

Материал: PE

Размер: DN40/50

Нормы: DIN19541, DIN1988

Похожие товары

EAN: 9003076504145

HL404.1

Сифон для стиральной и посудомоечной машины DN40/50 с вантузом – 110х225мм

Продукты

EAN: 9003076504107

HL410

Сифон для стиральной или посудомоечной машины DN40 для настенного монтажа с декоративной белой плитой

Продукты

EAN: 9003076041640

HL4000.2

Комплект для присоединения 2 стиральных машин, подходит к сифону HL4000.0

Продукты

EAN: 9003076504091

HL405E

Сифон для стиральной и посудомоечной машины DN40/50 с интегрированным подключением воды и установкой электрической розетки – 180х100мм

Продукты

EAN: 9003076504008

HL400

Сифон для стиральной и посудомоечной машины DN40/50.

Продукты

EAN: 9003076015672

HL405ECO

Сифон для стиральной или посудомоечной машины DN40/50 с подготовкой для интегрированного подключения воды – 180х100мм

Продукты

EAN: 9003076504442

HL444

Соединительный угол DN40 для Саниброй унитазов

Продукты

EAN: 9003076504077

HL406E

Сифон для стиральной и посудомоечной машины DN40/50 с интегрированным подсоединениям воды, с водопроводным краном R 1/2″ и электрической розеткой – 280х100мм

Продукты

EAN: 9003076504046

HL404

Сифон для стиральной и посудомоечной машины DN40/50 с подсоединением для вантуза – 110х225мм

Продукты

EAN: 9003076041619

HL4000. 0

Сифон для скрытой установки, для стиральной или посудомоечной машины или умывальника

Продукты

EAN: 9003076504053

HL405

Сифон для стиральной и посудомоечной машины DN40/50 с интегрированным подключением воды 180х100мм

Продукты

Сифон для стиральной машины

• Зачем они нужны?
• Классификация
• Порядок подключения
• Можно ли сэкономить на установке?
• Стоковая видеозапись

Сифон для стиральной машины – это устройство для соединения сливного шланга и канализации. Правильный выбор и подключение оборудования позволяет продлить срок службы бытовой техники и канализационных труб. Статья посвящена вопросам: какие бывают сифоны, как правильно выбрать и подключить устройство.

к оглавлению ↑

Зачем они нужны?

Основное назначение устройства – создание препятствия для проникновения в квартиру неприятных «канализации» запахов. Оборудование создает гидрозатвор между канализационной системой и бытовым прибором. Кроме того, сифон для стиральной машины выполняет следующие задачи:

• Предотвращение засорения канализации мелкими частицами мусора, которых много в вещах, загруженных в «стиралку».
• Снижение нагрузки на насос за счет уменьшения длины сливного шланга, устранения его перегибов.

Важно! Прежде чем выбрать все необходимые компоненты для подключения, еще раз взвесьте все за и против расположения стиралки. Возможно, наш обзор поможет вам в этом. «Где лучше поставить стиральную машину — на кухне или в ванной?».

к содержанию ↑

Классификация

Различают следующие виды оборудования:

• Стандартный сифон со сливом для стиральной машины. Это устройство, которое устанавливается под раковину или ванну. Устройство, помимо слива из водопровода, имеет дополнительный кран для подключения бытовых предметов.
• «Манжет». Устройство представляет собой резиновый клапан, который вставляется в канализационную трубу. Сливной шланг от «стиралки» выполняет роль гидрозатвора.
• Сифон для стиральной машины наружный, специализированный. Он устанавливается специально для бытовой техники. Минусом является его большой размер, из-за которого невозможно придвинуть машину ближе к стене.
• Внутренний (скрытый). Компактное устройство, которое монтируется внутри стены. При его использовании можно ставить оборудование прямо у стены.

Важно! По мнению специалистов, оптимальным вариантом будет использование стандартного устройства с дополнительным краном или компактного скрытого сифона для стиральной машины.

Использование встроенного оборудования позволяет перемещать оборудование с одного места на другое. Так как место установки устройства оформлено специальной крышкой, салон ничуть не пострадает.

Важно! Новым видом сифонов, которые используются для подключения дополнительного оборудования, являются устройства, оснащенные обратным клапаном.

Роль клапана играет шарик из пластика, наполненный воздухом. Обратный клапан предотвращает попадание дренажной жидкости в стиральную машину, что позволяет продлить срок службы оборудования.

Материалы изготовления

Для изготовления деталей сифона используются следующие материалы:

• Чугун. Этот материал используется только для стандартных чугунных ванн. Через этот сифон очень сложно подключить современную сантехнику.
• Латунь, медь. Медные и латунные гидравлические затворы — прочные, долговечные, не требующие ухода, хорошо моющиеся, отличающиеся эстетичным внешним видом. Единственным их недостатком является относительно высокая стоимость.
• Пластик. Из всех материалов, используемых для изготовления сифонов, этот является самым популярным. Широкое использование связано с тем, что при хороших прочностных характеристиках пластик доступен по цене.

Важно! Знаете ли вы, что срок службы стиральной машины во многом зависит от качества воды в вашей водопроводной системе? Если вы понимаете, что это оставляет желать лучшего, подумайте об установке и установке фильтра для воды в квартире.

к оглавлению ↑

Порядок подключения

Рассмотрим, как подключить самые распространенные модели гидрозатворов к стиральной и посудомоечной машинам.

Стандартный сифон для стиральной машины

Порядок установки следующий:

1. Сборка основных частей. В комплекте с товаром идет инструкция, следуя которой можно собрать компоненты в единое целое.
2. Установка устройства на раковину или умывальник. Необходимо предварительно обработать сливное отверстие герметиком для получения прочного соединения. Закрепите устройство специальным болтом.
3. Сливное соединение с канализационной трубой. Для этого достаточно вставить сливной шланг в канализацию. Для герметизации стыка используйте резиновую прокладку или герметик.
4. Подсоедините сливной шланг, который имеется на стиральной машине. Соединение осуществляется с помощью обжимного кольца. Не перегибайте шланг. Если сливной шланг недостаточно длинный, его можно удлинить. Но делать это можно только в крайнем случае, потому что работа сливного насоса будет затруднена.

Важно! Перед использованием оборудования следует проверить герметичность соединений, набрать в машину воду и включить режим слива.

Устанавливаем внешний сифон для стиральной машины

Преимуществом уличного оборудования является простота монтажа. Порядок действий будет следующим:

1. Выбор места для установки. Учтите, что высота установки сифона для стиральной машины не слишком велика. Оптимальное расстояние от пола – 500 мм. Не устанавливайте устройство непосредственно над бытовой техникой.
2. Оборудование подключается к канализации с помощью герметика или резиновых прокладок.
3. Обжимная муфта используется для соединения сливного шланга с впускным отверстием.

Встраиваемое оборудование: порядок установки

Основным недостатком этого способа является необходимость обустройства в стене специальной ниши. Алгоритм установки следующий:

1. Выбор места для установки оборудования.
2. С помощью дрели или перфоратора сделать нишу, размеры которой превышают размеры сифона на 30-50 мм.
3. Установка оборудования в нишу с последующим подключением сифона, согласно инструкции. Перед началом эксплуатации обязательно проверьте герметичность соединений.
4. Шпаклевка оставшегося места в нише, установка декора.

Важно! Встроенный сифон для стиральной машины – оптимальный вариант для обустройства скрытой разводки водопроводных и канализационных труб.

Особенности подключения

В подавляющем большинстве случаев крепление «стиралки» к сифону не вызывает затруднений. Чаще всего подключение производится путем натягивания сливного шланга на штуцер. Иногда используется накидная гайка. Однако для правильного подключения техники необходимо соблюдать ряд правил, пренебрежение которыми грозит преждевременной поломкой бытовой техники:

• Правильный выбор высоты подсоединения слива. Если она превышает 0,8 м от пола, насос будет испытывать перегрузки, что может привести к поломке.
• Длина сливного шланга. Удлинение шланга нежелательно, так как это влечет за собой дополнительную нагрузку на насос. Более предпочтительный вариант – прокладка к машине тонкой (диаметром 32 мм) канализационной трубы. Если шланг, наоборот, слишком длинный, его следует закрепить на стене, обеспечив при этом необходимый для беспрепятственного стока уклон.

Важно! Есть еще много нюансов, касающихся установки самой стиральной машины, ее подключения к водопроводу, электричеству. Подробную инструкцию по ним вы найдете в отдельной статье нашего портала полезных советов «Подключение стиральной машины».

Как подключить входную и выходную систему для стиральной машины:

• Трубка, которая используется для подачи воды в стиральную машину, выводится в любое удобное для водоразбора место. В выбранном месте устанавливается компрессионный запорный клапан, к которому подсоединяется водяной шланг от стиральной машины.
• Шланг, предназначенный для слива, подсоединяется к канализационной трубе. Выход из стиральной машины образован трубой диаметром 40 мм и сифоном, которые соединены между собой.
• В дополнение к трубе и сифону для стиральной машины целесообразно приобрести монтажный комплект для стиральной машины, оснащенный крепежными элементами.
• Необходимо внимательно изучить требования к устройству отводящего патрубка. Если такие требования не указаны, рекомендуется следовать общим правилам. Высота открытого верхнего конца трубы 0,5-0,6 м от пола. Уклон трубы к канализационному стояку должен составлять 2 см на каждый метр трубы.

Важно! При подсоединении сливного шланга от моечного устройства к трубе под раковиной необходимо предусмотреть установку обратного клапана.

к оглавлению ↑

Можно ли сэкономить на установке?

Оказывается, такой вариант вполне возможен. Создать гидрозатвор можно с помощью гибкого шланга, который предназначен для подключения стиральной машины к канализации. Шланг размещают так, чтобы он образовывал изгиб в нижней части. Именно в этом изгибе будет скапливаться вода, необходимая для создания гидрозатвора.

Эта конструкция экономична, но имеет ряд недостатков:

• Возрастает нагрузка на насос из-за увеличения выходной длины.
• Сложности с чисткой конструкции — необходимость демонтировать отводящий шланг, а это неудобно.

Важно! Еще один немаловажный нюанс – питание бытовой техники. Если вы решили поставить умывальник в ванную, обязательно прочитайте о том, какой должна быть розетка в ванной.

к оглавлению ↑

Видеоматериал

Сифон для стиральной машины — полезное устройство, и на его установке не нужно экономить. Его установка не только увеличивает срок службы стиральной машины, но и избавляет от проблем с засорами канализации.
