Аквастоп для стиральной машины: функции, виды, монтаж

Любая стиральная машина — это потенциальный источник протечек. Однако современные производители продумали и эту проблему. Решение получило название «аквастоп для стиральной машины». Он предназначен именно для того, чтобы обезопасить свою и соседскую квартиру от нежданных оказий.

Содержание

1 Общие сведения о системе аквастоп
2 Разновидности защитных систем
- 2.1 Полуавтоматический механизм
- 2.2 Защита Water Block
- 2.3 Порошковая система «Аквастоп»
- 2.4 Поплавок с реле
- 2.5 Электромагнитный клапан
- 2.6 Комплексная защита
3 Как самостоятельно монтировать аквастоп
4 Дополнительные меры по предотвращению потопа

Общие сведения о системе аквастоп

Под понятием Aquastop подразумевается устройство, которое способно защитить помещение от затопления, случающегося в результате повреждений шланга машинки.

Заливной шланг стирального устройства может повредиться по разным причинам:

лопнуть;
быть порезанным предметами с острой кромкой;
испорчен домашними животными.

Нельзя сбрасывать со счетов банальный срыв, от которого никто не застрахован. Привести к затоплению способна и трещина на фитинге трубы, ведущей к стиралке. Но какими бы ни были причины, они ведут к существенным финансовым потерям, ведь ремонтировать придется не только свою, но и соседскую квартиру.

http://vsestiralnie.com/catalog/stiralnye_mashiny/filter/s_kontrol_zahita-is-ea1b1964c469d93e71b1d452eb2226b2/apply/?utm_source=technika_expert&utm_term=aquastop

Разновидности защитных систем

Защита стиральной машины от протечек может быть организована посредством самых разных систем. Одни располагаются вне корпуса, тогда как другие являются неотъемлемой частью конструкции. Выбор той или иной системы зависит от модели оборудования, состояния местной магистрали и личных предпочтений потребителя.

В данном сегменте встречаются следующие решения:

полуавтоматический механизм;
защита Water Block;
система «Аквастоп»;
поплавок с реле;
электромагнитный кран;
комплексная защита с индикацией.

Все эти системы реагируют на проблемы с водой по-разному.

Полуавтоматический механизм

Здесь мы имеем механический клапан, который реагирует на критичные показатели уровня давления в магистрали. Если произошла разгерметизация, то кран срабатывает и блокирует подачу воды. Ярким примером можно назвать клапан UDI.

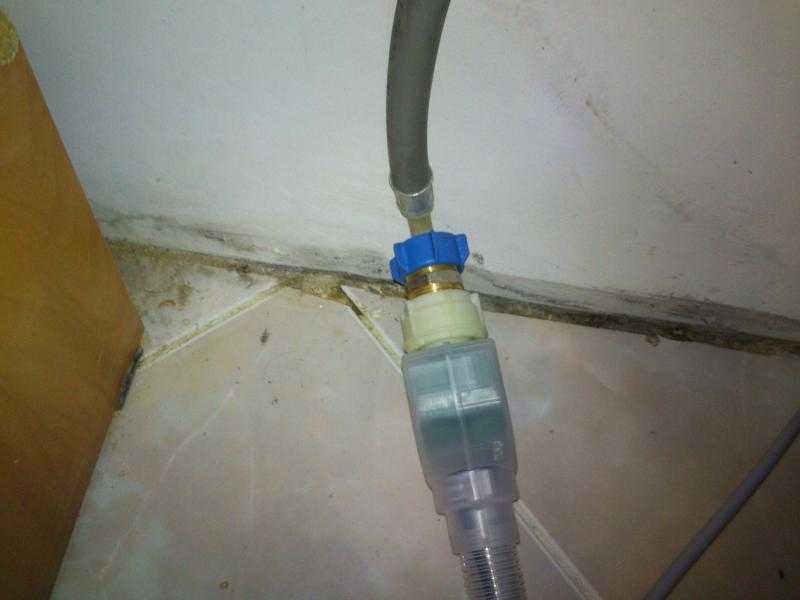

Защитный клапан UDI аквастоп

Внутри конструкции последнего расположен блокиратор. Когда давление в магистрали становится выше нормы, то он перекрывает доступ воды к оборудованию. В качестве основного элемента выступает небольшая металлическая пружина.

Заставить её работать могут только сильные перепады давления. Устройство не реагирует на незначительные изменения в системе. Простота конструкции является и плюсом, и минусом. Пружина открыта для постороннего мусора и стопорится при сильном загрязнении, но также легко очищается от них без привлечения специалистов сервисного центра.

После активации защитного механизма пружину необходимо взвести заново. Клапан разбирают, деталь выкручивают до предела, после чего вновь пускают воду в систему. Защитный механизм может быть выполнен в форме моноблока или фитинга.

Защита Water Block

Механизм монтируется непосредственно перед шлангом, отвечающим за подачу воды. Устройство в зависимости от установок определяет максимальный объем жидкости, который может быть пропущен через стиральную машину с последующей блокировкой. Параметры регулирует сам пользователь посредством специального ключа.

При достижении критичных значений доступ воды к стиральной машине будет заблокирован. Здесь необходимо чётко представлять, какой объём требуется оборудованию на один цикл. К примеру, классические машины потребляют порядка 50 литров. При исчерпании лимита механизм перекрывает воду до начала следующего цикла.

Система защиты Water Block обезопасит технику от любых протечек, причём без оглядки на давление в шлангах. После устранения неисправности прибор обнуляется кнопкой сброса: ничего разбирать, как в случае с механическим клапаном не нужно.

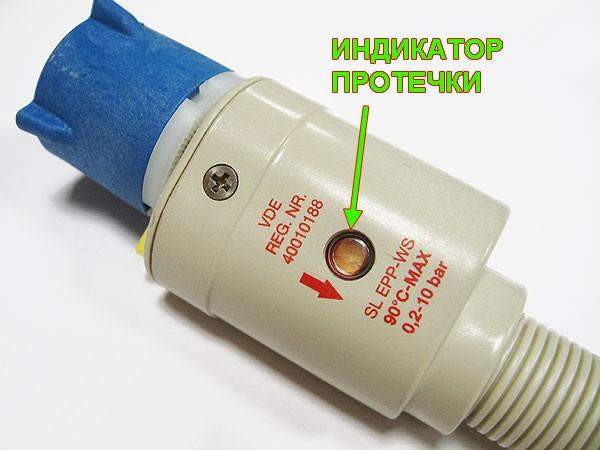

Порошковая система «Аквастоп»

Современные стиральные машины среднебюджетного и премиального сегмента оборудованы дополнительным рукавом, где размещается порошковый абсорбент. За отсутствием оного его можно приобрести и установить в отдельном порядке.

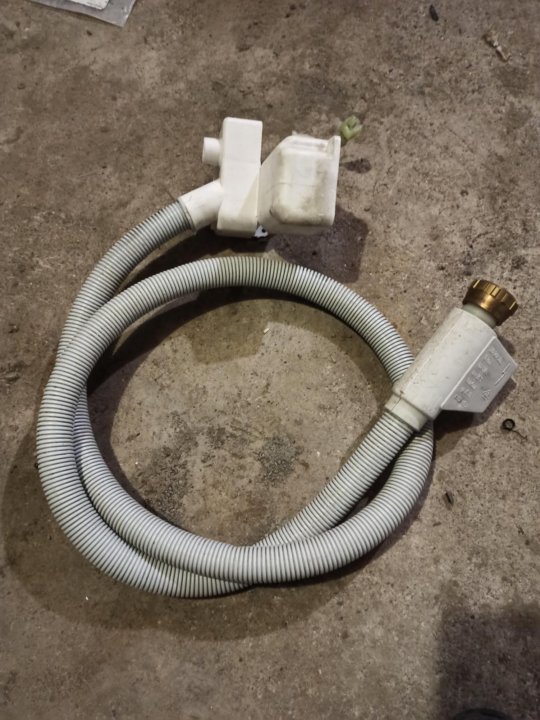

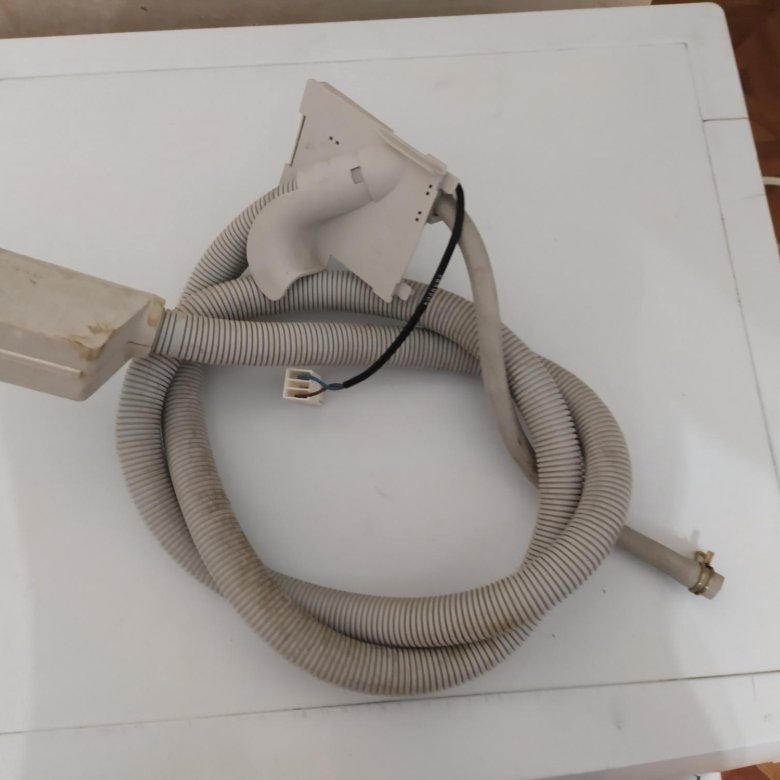

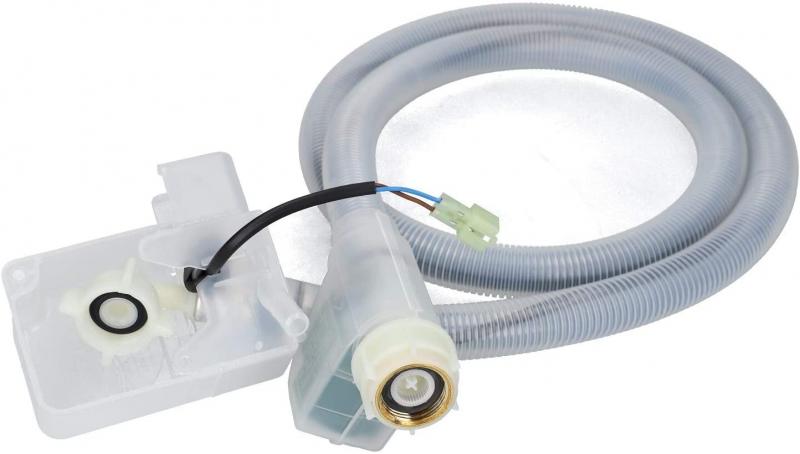

Шланг-удлинитель с функцией «Аквастоп»

Конструкция состоит из внутреннего канала через который проходит вода, и внешнего рукава, блокирующего поступление жидкости с помощью порошка. Механизм предупреждает течи в шлангах, но если проблема проявилась непосредственно в стиральной машине, то она бессильна.

Ещё один явный недостаток системы «Аквастоп» – одноразовое использование. После аварийной ситуации её придётся полностью заменить, благо стоит она недорого и легко монтируется.

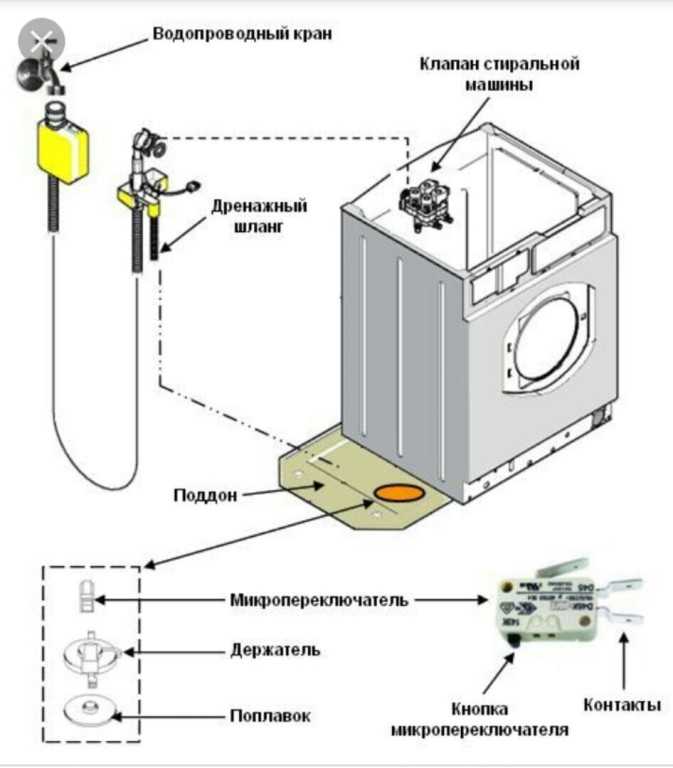

Поплавок с реле

Чаще всего система встраивается в конструкцию стиральной машины. Поплавковый датчик с реле располагается в нижней части оборудования и закрывается декоративным элементом. Там же находится небольшой бак, где при аварийной ситуации скапливается жидкость.

Первым начинает работать поплавок. Когда вода в баке поднимается выше допустимого уровня, срабатывает реле ,и насос выключается. Более продвинутые модели комплектуются дополнительной системой откачки жидкости, чтобы она не распространялась по помещению. Оповещение о неисправности должно отразиться на панели управления стиральной машиной. После устранения течи машину необходимо перезапустить.

Недостатком системы является её локальность. Защита сработает только тогда, когда отводной бак переполнен водой. Тогда как течь может появится в другом месте, и лишь малая её часть будет попадать в отстойник, заливая при этом важные элементы оборудования.

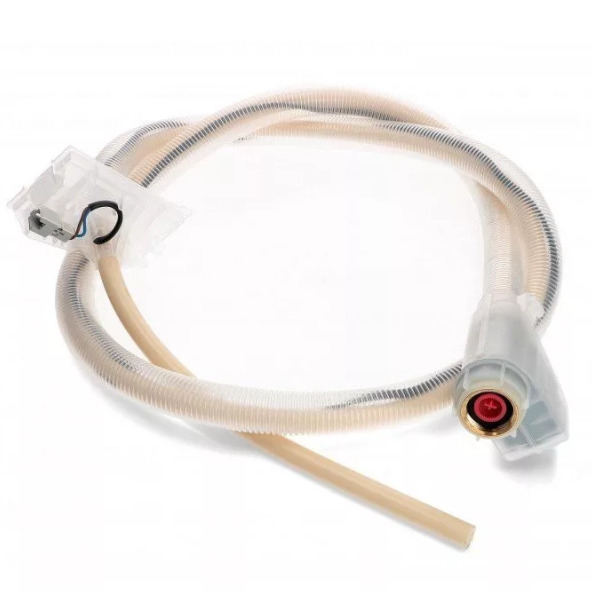

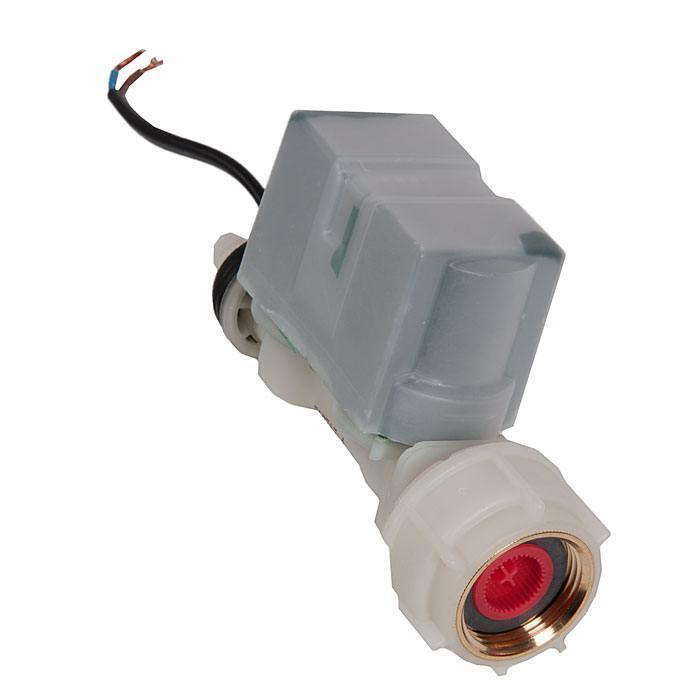

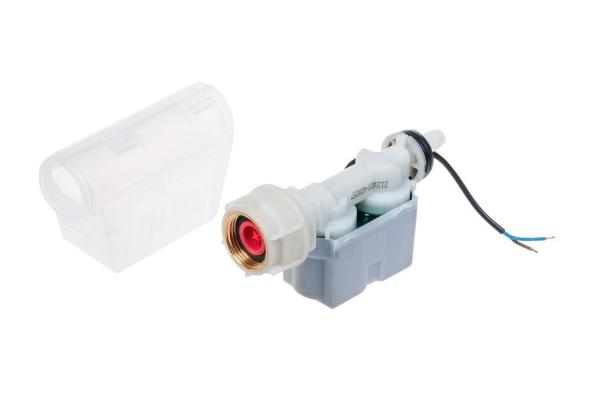

Электромагнитный клапан

Здесь мы имеем рукав, куда включены один или несколько последовательных клапанов. Подобные решения часто можно увидеть в моделях премиального класса. Такие системы также можно приобрести отдельно. Вместо электромеханического может быть установлен пневматический элемент, но принцип работы остаётся таким же.

Рукав достаточно гибкий, а сам клапан обработан полимерным составом, обеспечивая полную герметичность конструкции. Вдоль шланга проходит провод, подающий электричество на блок управления запорным механизмом.

При возникновении протечек жидкость начинает отводиться в отстойник, где организована поплавковая система, описанная выше. Механизм срабатывает практически моментально, оповещая о проблеме пользователя через панель управления стиральной машиной.

Система зарекомендовала себя исключительно с положительной стороны, но её эффективность заметно снижается, когда начинают появляться трещины на резьбовых соединениях.

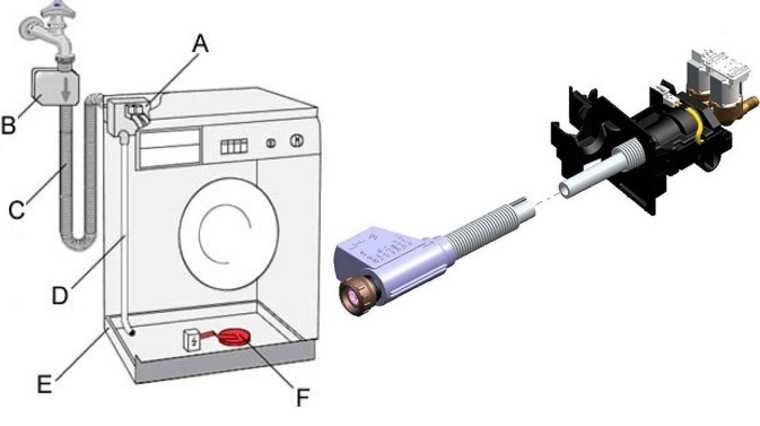

Комплексная защита

Это уже бескомпромиссная система, организованная по аналогии с «умным домом». Пользователь может управлять ей с мобильного устройства и всегда знать текущий статус техники. Здесь мы имеем обилие клапанов, защитных механизмов и всевозможных датчиков. Причём добрая половина последних – внешние, то есть независимые, расположенные вне стиральной машины.

На все шланги устанавливаются запорные устройства электронного типа с сопутствующими датчиками. Когда они контактируют с жидкостью, система тут же перекрывает воду. Комплексная защита может включать в себя более 200 датчиков, что напрямую влияет на её стоимость. Тот или иной набор остаётся на усмотрение потребителя.

Как самостоятельно монтировать аквастоп

Если в вашей стиральной машине нет такого устройства «с рождения», его можно поставить самостоятельно. Сделать это можно следующим образом.

Агрегат отключается от водоснабжения и электроэнергии.
От машинки отсоединяется подающий воду шланг. Возможно, на нем следует заменить уплотнительные кольца и заодно промыть фильтры грубой очистки.
Сам датчик устанавливается на кран подачи воды — при этом устройство следует повернуть по часовой стрелке.
К аквастопу подсоединяется заливной шланг.
Перед окончанием работ необходимо проверить качество монтажа, осторожно пуская воду в шланг — это позволит вовремя обнаружить и устранить неисправности.

Дополнительные меры по предотвращению потопа

Существуют и другие методы профилактики протечек, кроме установки специальных средств в стиральной машине.

Для монтажа подводящих к агрегату водопроводных труб может использоваться разный материал. В основном это
металлопластик или полипропилен, но есть еще медные и стальные оцинкованные трубы. Как раз у последнего варианта самый маленький срок службы (не более 30 лет). Что касается металлопластика, то его лучше всего пускать на опрессовочные формы. Хорошо зарекомендовал себя полипропилен, но такая труба не выдержит сильного механического повреждения. Специалисты советуют: лучше не брать алюминиевые краны и фитинговые системы. Достаточно большого давления в системе, чтобы такая деталь лопнула, а это уже приведет к возможным протечкам.
В ванной комнате можно постелить пол из гидроизоляционного материала. Это обезопасит протекание воды к соседям снизу. Грамотный постеленный настил обеспечит самостоятельный уход воды в канализацию. Единственный минус — уровень пола в комнате немного поднимется.
Правильным решением будет перекрывать все стояковые вентили, когда хозяев нет дома. Это нужно, прежде всего, в случае уже имеющихся повреждений у сливного шланга стиральной машины: если вода где-то сочиться, она может прорвать и затопить. Кстати, эта рекомендация дается в любой инструкции к такому агрегату, однако не все четко следуют прописанному в мануале.

Аквастоп для стиральной машины является существенным прорывом в области усовершенствований для стиральных машин. Наличие такой системы предотвратит серьезные протекания воды, а, значит, снизит риск серьезных финансовых потерь.

Аквастоп для стиральной машины: виды, подключение системы

Любая стиральная машинка, как известно, является потенциальным источником протечек. И если это происходит, то приходится ремонтировать стиралку, а в некоторых случаях и оплачивать ремонт соседям, живущим снизу. Для защиты от протекания воды можно использовать аквастоп для стиральной машины.

Общая характеристика системы

Аквастоп представляет собой устройство, предназначенное для защиты помещения от затопления, которое может произойти при повреждении шланга стиральной машины.

Повреждение заливного шланга стиральной машинки может произойти по разным причинам. Например, он может быть поврежден предметом с острыми гранями, испорчен домашним животным или просто лопнуть.

Также затопление может произойти из-за трещины, образовавшейся на фитинге трубы, идущей к стиральной машинке. Однако независимо от причин затопления, придется выполнять ремонт не только своей, но и, возможно, соседской квартиры. А это приведет к серьезным финансовым убыткам.

Система аквастоп – это клапан с пружиной. Она будет включаться при падении давления воды. Другими словами, поступление воды в стиральную машинку сразу прекращается, если зафиксирована протечка. Благодаря этой системе не нужно беспокоиться об открытии и закрытии крана, подающего воду на шланг стиральной машинки.

Важнейшая особенность системы аквастоп – наличие толстого шланга для подачи воды.

Этот шланг способен выдерживать высокое давление (около 70 бар). Для сравнения, обычный трубопровод способен выдержать всего 10 бар. Внутри аквастопа находится электромагнитный элемент клапана. Данный элемент называется вентиль безопасности. В рабочем состоянии он должен быть закрыт.

Устройство аквастопа стиральной машинки продумано до мелочей. К примеру, при нарушении герметичности шланга вся вода из него уходит в особый поддон. А в самом поддоне расположен чувствительный элемент. Этот элемент замкнет контакты клапана, в результате чего вода не будет поступать в машину.

Клапан аквастопа также перекрывает подачу воды, если дозировка порошка была выбрана неверно. Ведь при избытке мыльной пены нижний бак машинки переполнится, и она начнет выходить наружу. Также некоторые модели стиральной машинки имеют функцию откачки воды. Она запускается в случае, когда не срабатывают рабочий и аварийный клапаны аквастопа.

Виды аквастопа

Существуют следующие разновидности:

Аквастоп UDI. Представляет собой систему мгновенной остановки воды стиральной машинки. Он срабатывает в течение 1 секунды. Внешне эта деталь выглядит как патрубок с нарезкой, который можно подключить отдельно к машинке. Эта деталь срабатывает только при резком спаде давления. Другими словами, небольшие протечки он не устранит сразу.

Встроенные аквастопы. Стиральные машины с этой системой имеют более высокую стоимость. Такие аквастопы бывают двух видов: простые и с клапаном, срабатывающим автоматически. Простые располагаются на дне и отключаются в тот момент, когда вода выходит за пределы корпуса бака машинки.

Порошковый автостоп. В его состав входит шланг для подключения. Один конец подсоединяется к водопроводу, а второй – к стиральной машинке. Следует отметить, что такой автостоп является одноразовым, поскольку вода в нем поглощается с помощь абсорбента. При утечке воды в двойном шланге с пустыми стенками начинается очень бурная реакция. Клапан перекроет подачу воды в стиральную машинку и неисправность будет устранена. Такая система аквастопа способна защитить от пары пробоин и ее вряд ли можно считать надежной защитой для машинки.

Монтаж аквастопа своими руками

Установить его можно самостоятельно. Для этого нужно выполнить следующие действия:

Отключить стиральную машину от электросети и водоснабжения.
Отсоединить от стиралки шланг, необходимый для подачи воды. на этом этапе, возможно, потребуется замена уплотнительных колец, а также промывка фильтров грубой очистки.
Установить датчик на кран подачи воды. Устройство при этом нужно повернуть по часовой стрелке.
Подсоединить заливной шланг к аквастопу.
Проверить качество установки системы. Для этого нужно осторожно пускать в шланг воду. При обнаружении неисправностей сразу же устранить их.

Дополнительные меры

Следует отметить, что помимо установки аквастопа в машинке существуют другие способы предотвращения протечек.

Водопроводные трубы, подводимые к стиральной машинке, должны быть изготовлены из прочного материала. Как правило, применяют трубы из полипропилена или металлопластика. Также используются трубы из меди и оцинкованной стали. Следует отметить, что трубы из оцинкованной стали имеют наименьший эксплуатационный срок среди всех вышеперечисленных вариантов (до тридцати лет). Неплохо зарекомендовали себя полипропиленовые трубы. Однако они могут повредиться при сильном механическом воздействии. Мастера не рекомендуют устанавливать фитинговые системы и краны из алюминия. Такая деталь может лопнуть при большом давлении.

Сделать пол в ванной комнате из гидроизолирующего материала. Это предотвратит затопление соседей снизу. Если такой пол постелить правильно, то вода будет самостоятельно уходит в канализацию.

Перекрывать стояковые вентили, когда вас нет дома. Данное действие нужно выполнять, прежде всего, в тех случаях, когда сливной шланг машинки имеет повреждения. Данная рекомендация содержится практически в любой инструкции к стиральной машине, однако большая часть людей не следует этому совету.

Как проверить АкваСтоп в стиральной машине

Как проверить АкваСтоп в стиральной машине: правильный и безопасный порядок действий

Стиральная машина не работает и не имеет смысла как устройство без воды. Во время стирки машинка расходует разное ее количество. Все зависит от модели агрегата и выбранного режима стирки.

В среднем за стирку тратится порядка 30 л воды. Что немало!

Стиральные машины с функций АкваСтоп оснащены системой защиты от протечек воды.

Стоят такие модели дороже аналогичных без защитной функции. Но, в случае протечки воды, АкваСтоп спасет от “потопа”! Не будет необходимости ремонтировать квартиру (свою и соседей снизу).

Что делать, если сработала система защиты от протечки воды? Как проверить АкваСтор в стиральной машине? Какой ремонт потребуется агрегату после срабатывания защиты?

Что такое АкваСтоп?

АкваСтоп — обобщенное название функции защиты от протечек воды. В стиральных машинах разных брендов она именуется по-разному:

Aqua-Stop,
Aqua-Safe,
Aqua-Alarm,
Waterproof.

Принцип устройства системы АкваСтоп в стиральных машинах разных моделей и брендов практически одинаков. Она представляет собой клапан с пружиной и толстым шлангом для подачи воды. Но видов такого защитного клапана несколько:

Подключающийся отдельно — UDI.
Встроенный.
Порошковый.

Любой клапан АкваСтоп перекроет подачу воды в стиральную машину и отключит ее, если:

Случится разрыв заливного шланга, присоединенного к корпусу агрегата. Шланг также может сорваться, лопнуть, быть случайно надрезанным острым предметом.
Произойдет утечка воды внутри корпуса машины по причине выхода из строя какой-либо детали.

Иногда срабатывание датчика АкваСтоп ложное. Никакой протечки нет, но машинка все равно экстренно сливает воду и не запускает стирку. В этом случае сломался:

электронный блок управления стиральной машины,
сам датчик защиты от протечки воды.

Как безопасно проверить АкваСтоп?

Внимание! Непрофессиональная диагностика и ремонт электроприбора (каковым является стиральная машина) потенциально опасны для жизни и здоровья людей!

Лучший вариант при срабатывании защиты от протечки воды — отключить машинку от электросети и доверить проверку АкваСтоп опытному специалисту по ремонту стиральных машин!

Приступая к проверке стиральной машины самостоятельно, очень важно помнить о правилах техники безопасности!

Безопасно проверить АкваСтоп можно так:

Сухими руками отсоединить вилку кабеля стиральной машины от электрической розетки.
Полностью перекрыть кран подачи воды к агрегату.
Слить воду из стиральной машины. Об этом читайте в статье “Как слить воду из стиральной машины”.
Открыть люк, достать белье.
Проверить наличие воды в поддоне стиральной машины.

Поддон — металлическая или пластиковая емкость с вмонтированным в нее датчиком воды (“поплавок” с электрическим микровыключателем).

Если поддон сухой, нужно обратиться к инструкции и найти раздел, в котором описано что делать в случае возникновения ошибки “Протечка”.

Если в поддоне вода — не откладывая, заказать услугу ремонта в надежном и легально работающем сервисном центре!

Разбираться в причинах поломки и осуществлять ремонт агрегата, в случае протечки, должен только опытный и квалифицированный мастер.

Также стиральной машине потребуется профессиональный ремонт, если самостоятельные действия не дали результата и АкваСтоп снова сработал.

Когда АкваСтоп не защитит от протечки?

Эффективность системы защиты от протечек в стиральных машинах зависит от интенсивности течи. Система АкваСтоп функционирует при средних показателях напора воды.

Если вода в агрегате лишь немного подтекает (капает), датчик в поддоне не срабатывает. Утечка воды есть, а сигнал об этом машинка не подает. Вы не узнаете о проблеме до тех пор, пока она не усугубится.

Противоположная ситуация — слишком сильный напор воды. Когда вода прорывается из бака мощным потоком, ее уже ничто не остановит. К счастью, вероятность такой поломки очень и очень мала!

Если вода льется сильно, АкваСтоп не успевает отреагировать до того, как она попадет на электродвигатель. Происходит короткое замыкание.

Сертифицированный мастер ВсеРемонт24 осуществит весь необходимый стиральной машине любого бренда и модели профессиональный ремонт:

Найдет и устранит течь.
Оперативно и качественно заменит поврежденные детали агрегата на аналогичные новые.

Вызывайте мастера ВсеРемонт24 к себе на дом, если АкваСтоп просигнализировал об утечке воды! Через пару часов после приезда мастера ваша стиральная машина вновь будет исправно работать!

для чего нужен, как отключить, ремонт

Распространенной неполадкой стиральных машин, включая бренды Zanussi, Indesit, считается утечка воды. Она проявляется на входном клапане или подающем шланге. При возникновении неисправности имеется риск залития соседей, повреждения отделки, выхода из строя прибора, если влага проникнет на управляющие элементы, расположенные в корпусе. По этой причине производители Samsung, Miele, Bosch и другие оснащают свою продукцию системой AquaStop, выступающей в роли защиты от нежелательной протечки.

Если сработал или не работает AquaStop в стиральной машине, обратитесь за помощью в сервисный центр «Ремонтано». Позвоните по телефону 8(495)777-19-19 или закажите обратный звонок. Ремонт стиральных машин осуществляется ежедневно с 7:00 до 23:00 с посещением клиента на дому. Работаем на всей территории Москвы. Выезд в область выполняется по предварительной договоренности. Предоставляем ремонтные услуги в будние, выходные и праздничные дни. Уточнить стоимость предлагается на сайте или у менеджеров. Точный прайс составляется после приезда на адрес заказчика и выполнения осмотра.

Назначение устройства

Чтобы разобраться в его необходимости, важно знать, как работает АкваСтоп в стиральной машине. Как мы уже говорили выше, самым уязвимым местом выступает заливной шланг. В процессе работы он изнашивается, возникают трещины, пробои. Также его повреждение проявляется из-за механического воздействия, неправильной установки. Для исключения потопов защита устанавливается:

На шланге.
Внутри корпуса.

Наружный механизм представляет собой клапан с пружинным блоком. Детали изготовлены из материалов, устойчивых к коррозии. При резком понижении давления клапан закрывается и перекрывает водоснабжение. Важно отметить, что изделие чувствительно к серьезным перепадам давления. При небольших утечках подача не перекроется.

На малообъемные протечки реагируют абсорбирующие АкваСтопы. Представляют собой шланг с двойной стенкой. Между оболочками находится специальный порошок. При нарушении целостности трубки жидкость вступает в химическую реакцию с порошкообразным составом, увеличивается в размере и герметизирует повреждение.

Внутренняя система АкваСтоп в стиральной машине наиболее эффективна. В поддоне устанавливается поплавок. При проникновении влаги за пределы бака он поднимается и переводит стирку в аварийный режим. Запускается сливная помпа и регулярно откачивает лишнюю воду, пока владелец не перекроет запорный кран. На некоторой технике на экране появляется соответствующая ошибка.

Если перед покупкой «стиралки» вы решаете, нужен ли АкваСтоп в стиральной машине, то рекомендуем выбирать модели, где он предусмотрен. Дополнительная защита позволит сохранить время и деньги, которые могут быть потрачены на восстановление прибора и ремонт.

Как отключить или починить систему

Многие пользователи задаются вопросом, как отключить Аквастоп в стиральной машине после активации. Метод отключения зависит от типа системы:

UDI (клапан с пружиной) восстанавливается в работе при выравнивании давления.
Порошковая разновидность неремонтопригодна и является одноразовой.
Внутренние защитные элементы отключаются при устранении течи или дистанционно.

Если сработал АкваСтоп в стиральной машине, он продолжает выполнять функции при повторном запуске (за исключением порошковых разновидностей). Если перекрывающие ограничители вышли из строя, UDI требует замены, а встроенные комплектующие могут быть отремонтированы сотрудниками нашей компании.

Особенности защиты

Защита может быть смонтирована отдельно специалистами сервисного центра «Ремонтано», как дополнительная опция. Работаем с техникой Hansa, Whirpool, Ariston, AEG и другими. При оформлении заявки сообщите модель устройства и операторы проконсультируют по возможным вариантам, которые подходят для эксплуатации на вашей технике.

Наши преимущества

Работаем с выездом к заказчику на дом по всей Москве. Вам не нужно тратить личное время на доставку прибора до мастерской.
На складе имеются все оригинальные, аналоговые запчасти и АкваСтопы разного типа для установки на оборудование от известных в России брендов.
Сотрудничаем на официальном уровне с заключением договора и предоставлением гарантии.
Цена озвученная мастером после диагностики является фиксированной и не меняется до завершения сотрудничества.
Ремонт и установка осуществляются профессионалами с узкой специализацией. Каждый мастер занимается исключительно восстановлением стиральных машин.

Для получения подробных консультаций свяжитесь с операторами по телефонному номеру 8(495)777-19-19 или воспользуйтесь онлайн формой. Мы перезвоним Вам в рамках рабочего дня с 7:00 до 23:00. При необходимости срочного ремонта выезд мастера в день обращения осуществляется при подаче заявки до 12:00. Оформить предварительный заказ можно на любое удобное для заказчика время и день, включая выходные и праздники.

Можно ли убрать аквастоп в стиральной машине. Система аквастоп в стиральных машинах

В среднем за стирку тратится порядка 30 л воды. Что немало!

Стиральные машины с функций АкваСтоп оснащены системой защиты от протечек воды.

Aqua-Stop,
Aqua-Safe,
Aqua-Alarm,
Waterproof.

Подключающийся отдельно — UDI.
Встроенный.
Порошковый.

Любой клапан АкваСтоп перекроет подачу воды в стиральную машину и отключит ее, если:

Случится разрыв заливного шланга , присоединенного к корпусу агрегата. Шланг также может сорваться, лопнуть, быть случайно надрезанным острым предметом.
Произойдет утечка воды внутри корпуса машины по причине выхода из строя какой-либо детали.

Иногда срабатывание датчика АкваСтоп ложное . Никакой протечки нет, но машинка все равно экстренно сливает воду и не запускает стирку. В этом случае сломался:

электронный блок управления стиральной машины,
сам датчик защиты от протечки воды.

Приступая к проверке стиральной машины самостоятельно, очень важно помнить о правилах техники безопасности!

Безопасно проверить АкваСтоп можно так:

Сухими руками отсоединить вилку кабеля стиральной машины от электрической розетки.
Полностью перекрыть кран подачи воды к агрегату.
Слить воду из стиральной машины. Об этом читайте в статье “ ”.
Открыть люк, достать белье.
Проверить наличие воды в поддоне стиральной машины.

Если поддон сухой , нужно обратиться к инструкции и найти раздел, в котором описано что делать в случае возникновения ошибки “Протечка”.

Найдет и устранит течь.
Оперативно и качественно заменит поврежденные детали агрегата на аналогичные новые.

Довольно распространенной проблемой среди владельцев стиральных машин, будь то Канди, Занусси или , является утечка воды. Дело в том, что заливной шланг, который подает водопроводную воду может давать течь. Естественно, что это происходит не в первые 12 месяцев работы, а после более длительного срока эксплуатации данного вида техники.

Такая неприятность грозит непредвиденным ремонтом бытового устройства да еще и вероятным затоплением соседей снизу. Чтобы избежать подобных ситуаций, производители, такие как , Siemens, Miele, Samsung, оснащают стиральные машины системой аквастоп. Для понимания того, как срабатывает этот вид защиты, нужно разобраться в месте расположения и принципе срабатывания системы аквастоп.

Где находится и как работает Aquastop

В виду особенностей подачи воды в стиральное устройство уязвимым местом может стать заливной шланг. Как было уже сказано, со временем его целостность может быть нарушена, а потому целесообразно оборудовать его защитным механизмом. Также вторым местом утечки может стать внутренний механизм машины. Таким образом, защиту устанавливают:

в шланге подачи воды;
внутри стиральной машины.

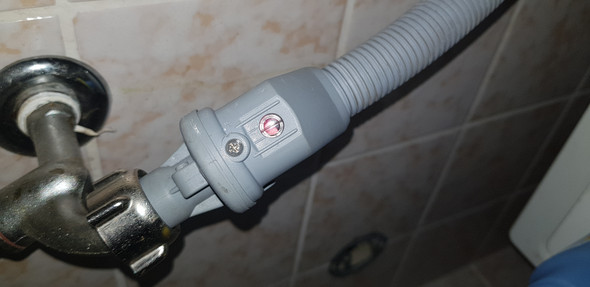

Клапан на вводном шланге

Установленный механизм в заливном шланге выглядит как клапан с пружинкой, выполненный из надежного материала, не подверженного коррозии. В момент резкого падения давления в системе подачи воды, просвет шланга закрывается. При этом можно услышать характерный щелчок, после которого прекращается поступление воды в машину. Это устройство срабатывает только при значительном перепаде объема поступающей жидкости. На мелкие, но ощутимые и неприятные для пользователей утечки он среагировать не может.

В случае несущественного перепада объема поступающей воды хорошо справляются абсорбирующие аквастопы. Они выглядят как трубка с двойной стенкой. Если вода просачивается через поврежденную внутреннюю часть трубы, то она попадает в пространство, заполненное активным порошком. В результате быстрой химической реакции вода поглощается веществом и просвет трубки перекрывается увеличившейся в объеме массой. Эта система недолговечна, потому что применима для одноразового использования с последующей заменой. При этом, большую утечку данный вид аквастопа устранить не сможет.

Внутренний Aquastop

Подобный тип защиты предусматривает расположение своеобразного поплавка в поддоне аппарата. В случае попадания воды за пределы бака, поднявшийся поплавок со сработавшим включателем переводит работу машины в аварийны режим. После этого начинает работать помпа, откачивающая вытекшую воду.

Наиболее надежным считается одновременное наличие в агрегате внутренней и внешней защиты.

Самостоятельная установка защиты от протекания

Конечно, если Ваше устройство не оборудовано данной полезной функцией, можно установить аквастоп самостоятельно. Чтобы это правильно сделать, следует:

Отключить устройство от электропитания и системы подачи воды;
Отсоединить вводный шланг, при этом заодно можно уделить внимание прочистке находящегося на нем фильтра;
Защитную систему нужно установить на сам кран для подачи воды, провернув ее по направлению хода часовой стрелки. Важно соблюдать правильность размещения устройства, обратив внимание на стрелки, указывающие направление водного потока;
Аккуратно подсоединить к аквастопу шланг;
Проверить герметичность всех соединений, предварительно открыв кран подачи воды.

При отсутствии неполадок и правильном подключении, рабочая система Aquastop позволяет стиральному оборудованию свободно набирать воду до нужного уровня в момент стирки.

Если Вы обнаружили, что система Aquastop сработала, в этом случае нужно отключить прибор от электросети и системы водоснабжения. В случае внутренней утечки, слейте воду из специального поддона и достаньте белье из барабана машины. После тщательного поиска места возможного протекания проверьте работу прибора. При повторном срабатывании аквастопа лучше всего обратиться к специалистам по .

Предусматривая защиту своей стиральной машины от протечек, Вы обеспечиваете более длительный срок службы данного устройства. Также это позволяет избежать недоразумений с соседями и лишних трат денег на устранение последствий затоплений.

Вконтакте
Facebook
Twitter
Google+

Наряду с обычными наливными шлангами, для подвода воды к стиральной машине, используют и специальные, способные остановить воду при повреждении и таким образом дополнительно обезопасить владельцев стиральной машины. Большинство автоматических машин оснащены стандартными наливными шлангами для подачи воды обычно длинной 1,5м с резьбовым соединением, для нестандартных ситуаций с водопроводом доступны шланги длиной 2,5м. Однако, в некоторых моделях доступны альтернативные шланги, блокирующие подачу воды в случае неисправности. Ниже приводится описание двух самых популярных видов.

1. Наливной шланг, блокирующий подачу воды, активируемый давлением

Шланг, блокирующий подачу воды, является механической системой защиты, предназначенной, в основном, для уменьшения риска затопления в случаях прорыва или протекания шланга. Шланг, блокирующий подачу воды, состоит из нескольких слоев таким образом, что одна оболочка располагается внутри другой. Только внутренний шланг проводит воду от клапана к прибору. Если внутренний шланг портится или протекает, давление задерживается внешним слоем и используется для того, чтобы закрыть механический клапан, расположенный на выходном отверстии шланга. На большинстве шлангов установлены устройства, которые показывают, что клапан безопасности был активирован. По понятным причинам, такое устройство, использованное однажды, не может быть использовано повторно. При необходимости этот вид шланга можно использовать вместо обычных наливных шлангов, чтобы увеличить степень защиты.

Примечание: На большинство стиральных машин можно установить данный тип шланга на место стандартного наливного шланга.

2. Электромеханический наливной шланг, блокирующий подачу воды

Эта система состоит из специального цельного наливного шланга и соединения впускного клапана, часто называемого шланг Аквастоп. Система может быть активирована двумя способами: электрическим или механическим посредством давления (подобно шлангу, блокирующему подачу воды). В некоторых версиях большая безопасность достигается благодаря использованию водозаборного клапана двухкатушечной конфигурации, т.е. из двух последовательных клапанов. Клапаны и катушки расположены в большом защитном контейнере в точке залива воды наливного шланга с клапаном, завинченным прямо по направлению к изолирующему соединению крана. Электропитание катушек впускного клапана и шланга, соединяющего выходное отверстие клапана и стиральную машину, проходит через большую гофрированную пластиковую трубку.

Данная версия шланга Аквастоп является полностью закрытой системой без доступа к впускному клапану, размещенному в белом пластиковом блоке.

Причиной такой конфигурации послужила необходимость уменьшить постоянное давление на традиционные эластичные наливные шланги, на которых впускной клапан расположен в конце механизма. Наливной шланг состоит из нескольких слоев, через внутренний слой вода проходит от клапана к стиральной машине. Если внутренний шланг протекает, давление задерживается внешним слоем и используется, чтобы закрыть механический водозаборный клапан. По понятным причинам, такое устройство, использованное однажды, не может быть использовано повторно.

Внутренний вид шланга Siemens Аквастоп с изображением запечатанного впускного клапана внутри скрепленного узла.

Примечание: Изображение внутреннего вида представлено исключительно с целью ознакомления, так как любые повреждения целостности системы приведут к необходимости замены всего соединения шлангов.

Примечание: В сущности, система Аквастоп уменьшает вероятность проблем протекания, которые не охватывает внутренняя система защиты стиральной машины от переполнения. Однако шланги громоздкие и могут возникнуть трудности с их подсоединением, если не соблюдены все требования к водопроводу.

Кроме того, в результате простейшей поломки клапана возникнет необходимость замены шланга Аквастоп, что может быть довольно дорого. Эти моменты следует учитывать при сравнении с частотой поломок традиционных наливных шлангов, которые часто остаются под давлением без необходимости (в идеале, необходимо перекрывать кран на стиральную машину после каждого цикла стирки).

В поддоне данной стиральной машины находится система защиты против залива, поплавкового действия. Если возникает протечка, вода собирается в центре поддона и поднимает полистироловый поплавок, который запускает переключатель, установленный над ним. Таким образом закрывается впускной клапан и включается сливной насос, который откачивает оставшуюся воду из бака.

Примечание: Чтобы предотвратить случайное срабатывание системы защиты против залива, при выполнении обслуживания или ремонта, убедитесь, что вся вода поддоне насухо вытерта.

Погодные условия и безобразный ремонт крыши многоэтажки, некачественный гибкий шланг или водопроводная труба, отслужившая свой срок система отопления, сломанная стиральная машина – это далеко не все причины затопления вашего жилища, а так же, возможно, и квартиры соседей снизу. Все это сопряжено с огромными финансовыми затратами на восстановление повреждений и с нервным напряжением при налаживании добрососедских отношений, не говоря уже о судебных издержках.

Чтобы обезопасить свой индивидуальный дом или городскую квартиру от несанкционированного затопления водой используется защита от протечек. Современные технологии предоставили нам возможность выбрать нужный комплекс из целого ряда защитных устройств. Цена на систему защиты от протечек воды для квартиры – это приемлемые расходы, если сравнить с тем, сколько вы потратите на ремонт квартиры, техники, на возмещение ущерба соседям, на суды и лекарства.

По соотношению цена – качество вызывает интерес интеллектуальная система защиты «Нептун». Она проста в установке и легкая в управлении. «Нептун» заблокирует подачу воды до устранения аварии, проинформирует звуковым и световым сигналами. Комплекс состоит из:

контроллер,
запорных кранов с электронным управлением,
датчиков, которые мгновенно реагируют на попадание влаги.

Монтаж производится специалистами сервисных служб, но если ваша техническая подготовка на должном уровне, то, следуя инструкции, установку можно произвести самостоятельно. Датчики устанавливают в местах потенциального затопления, монтируя в напольное покрытие или оставляя на полу контактами вверх. Это, как правило, кухня (под мойкой) и ванная (в районе раковины), количество датчиков зависит от ваших потребностей и возможностей. При попадании воды на клеммы датчик посылает сигнал контроллеру, который, в свою очередь, активирует запорные краны, и подача воды прекращается. Купить систему защиты от протечек воды Нептун – это значит сберечь свое жилище, имущество и сбережения.

Система Аквастоп для квартиры – удачный вариант для вложения средств в комфорт и благополучие своего жилья. Он состоит только из одной детали, не нуждается в электроэнергии (нет потребности ни в электросети, ни в элементах питания), легко крепится между краном и шлангом подачи воды. При превышении определенного объема клапан автоматически прекращает подачу воды. Используют клапан Аквастоп при подсоединении смесителей, стиральных и посудомоечных машин, сливных бачков. Цена на защиту от протечек воды Аквастоп носит демократичный характер и доступна широкому ряду потребителей.

Каждая стиральная машинка является допустимым источником протечек. Но современные компании-производители продумали решение и такой проблемы. Решением стал «аквастоп для стиральной машинки». Данное устройство предназначено для того, чтобы обеспечить безопасность вашей и соседской квартиры от неожиданных проблем в виде затопления.

Аквастоп идет как устройство, которое может защитить ваше помещение от затопления, которое может произойти из-за каких-либо повреждений шланга стиральной машины.

Причины течи стиральной машины

Так называемый стиральной конструкции может быть поврежден абсолютно по разным причинам:

может лопнуть;
возможность быть порезанным из-за острых углов, каких-либо предметов;
может даже быть испорчен вашими домашними питомцами.

Также не надо сбрасывать возможность срыва шланга, ведь вы от такой проблемы также не застрахованы. Вашей , ей хватило бы и маленькой трещины на фитинге трубки, которая ведет к вашей машинке.

Любая проблема приведет вас к большим затратам времени, а также денег, которые вы будете тратить на ремонт своей и в худших случаях еще и соседской квартиры.

Принцип действия аквастопа

Аквастоп представлен в виде клапана со специальной пружиной. Такая пружина моментально срабатывает в зависимости от падения давления в трубке.

К примеру, если система аквастоп в стиральной машинке зафиксировала неожиданную протечку, то вода, которая в этот момент поступает в вашу стиралку, в ту же секунду перекрывается. В таком случае вам даже не нужно беспокоиться об открытии/закрытии крана, подающего жидкость в заливной шланг машинки.

Одна из основных особенностей данной системы – это довольно толстый шланг для подачи воды, который способен выдержать до 70 бар, когда самый простой стандартный водопровод способен выдержать лишь 10 бар. В этом шланге и установлен вам уже известный , который также находиться и в самой стиральной конструкции.

Электромагнитный клапан еще называется вентилем безопасности. Его обычное положение является в закрытом виде.

Компании-производители продумали всю систему до мелочей. Заливной шланг сам по себе негерметичный, поэтому вода уходит в особый поддон. В поддоне присутствует некий чувствительный элемент, который моментально замкнет все контакты клапана, что является закрытием шланга и соответственно прекращением подачи воды.

Также система аквастоп может прекратить подачу воды в стиральную машинку при довольно грубой и неправильно рассчитанной дозе средства стирки (порошка) – это еще одна отличительная особенность. Связанно это с тем, что образующаяся пена, когда переполнить так называемый нижний бак, станет выходить наружу и переливаться из этого бака. В таких машинках чаще всего присутствуют функции откачки воды, однако они смогут срабатывать лишь тогда, если рабочий (либо же аварийный клапан) не выполнят свою задачу в такой ситуации.

Как работает аквастоп в стиральной машине bosch. Особенности работы аквастопа для стиральной машины

Любая стиральная машинка, как известно, является потенциальным . И если это происходит, то приходится ремонтировать стиралку, а в некоторых случаях и оплачивать ремонт соседям, живущим снизу. Для защиты от протекания воды можно использовать аквастоп для стиральной машины.

Общая характеристика системы

Система аквастоп – это клапан с пружиной. Она будет включаться при падении . Другими словами, поступление воды в стиральную машинку сразу прекращается, если зафиксирована протечка. Благодаря этой системе не нужно беспокоиться об открытии и закрытии крана, подающего воду на шланг стиральной машинки.

Важнейшая особенность системы аквастоп – наличие толстого шланга для подачи воды.

Виды аквастопа

Существуют следующие разновидности:

Представляет собой систему мгновенной остановки воды стиральной машинки. Он срабатывает в течение 1 секунды. Внешне эта деталь выглядит как патрубок с нарезкой, который можно подключить отдельно к машинке. Эта деталь срабатывает только при резком спаде давления. Другими словами, небольшие протечки он не устранит сразу.

Встроенные аквастопы. Стиральные машины с этой системой имеют более высокую стоимость. Такие аквастопы бывают двух видов: простые и с клапаном, срабатывающим автоматически. Простые располагаются на дне и отключаются в тот момент, когда вода выходит за пределы корпуса бака машинки.

Порошковый автостоп. В его состав входит шланг для подключения. Один конец подсоединяется к водопроводу, а второй – к стиральной машинке. Следует отметить, что такой автостоп является одноразовым, поскольку вода в нем поглощается с помощь абсорбента. При утечке воды в двойном шланге с пустыми стенками начинается очень бурная реакция. Клапан перекроет подачу воды в стиральную машинку и неисправность будет устранена. Такая система аквастопа способна защитить от пары пробоин и ее вряд ли можно считать надежной защитой для машинки.

Монтаж аквастопа своими руками

Установить его можно самостоятельно. Для этого нужно выполнить следующие действия:

Отключить стиральную машину от электросети и водоснабжения.
Отсоединить от стиралки шланг, необходимый для подачи воды. на этом этапе, возможно, потребуется замена уплотнительных колец, а также промывка фильтров грубой очистки.
Установить датчик на кран подачи воды. Устройство при этом нужно повернуть по часовой стрелке.
Подсоединить заливной шланг к аквастопу.
Проверить качество установки системы. Для этого нужно осторожно пускать в шланг воду. При обнаружении неисправностей сразу же устранить их.

Дополнительные меры

Водопроводные трубы, подводимые к стиральной машинке, должны быть изготовлены из прочного материала. Как правило, применяют трубы из полипропилена или металлопластика. Также используются трубы из меди и оцинкованной стали. Следует отметить, что трубы из оцинкованной стали имеют наименьший эксплуатационный срок среди всех вышеперечисленных вариантов (до тридцати лет). Неплохо зарекомендовали себя полипропиленовые трубы. Однако они могут повредиться при сильном механическом воздействии. Мастера не рекомендуют устанавливать фитинговые системы и краны из алюминия. Такая деталь может лопнуть при большом давлении.

в ванной комнате из гидроизолирующего материала. Это предотвратит затопление соседей снизу. Если такой пол постелить правильно, то вода будет самостоятельно уходит в канализацию.

Перекрывать стояковые вентили, когда вас нет дома. Данное действие нужно выполнять, прежде всего, в тех случаях, когда сливной шланг машинки имеет повреждения. Данная рекомендация содержится практически в любой инструкции к стиральной машине, однако большая часть людей не следует этому совету.

Посудомоечная машина Bosch позволяет существенно упростить современный быт, избавляя человека от необходимости самостоятельно мыть посуду, тратя на это кучу времени, которое можно использовать намного более рационально.

Важно помнить, что пользование любой бытовой техники bosch требует соблюдения некоторых основных правил, благодаря которым приборы прослужат своим владельцам дольше, не требуя ремонта. Прописаны они, как правило, в инструкции.

Особое внимание следует уделить вопросам монтажа и подключения посудомоечной машины, так как от этого зависит не только удобство пользования ею, но и безопасность, когда она работает.

Система Аквастоп, которая часто встречается в современных бытовых приборах, подключаемых к воде, служит для защиты от протечек.

Аквастоп система от протечек

Слова «вода» и «стоп» используются различными компаниями в описании различных продуктов для комплектации посудомоечных машин. Все они пытаются «остановить» причинение ущерба от протечек воды в различных ситуациях, обеспечивая защиту. Так называемые «Аквастоп» системы с клапаном в приборах могут объединить систему обнаружения более одной протечки, в том числе с помощью датчика поплавкового выключателя в основании прибора, который работает как поплавок.

Тем не менее, в данной статье рассматриваются вопросы о фактическом применении аквастоп шланга с клапаном, который поставляется с несколькими марками посудомоечных машин (в том числе AEG, Neff, Bosch & Siemens).

Как работает Аква-стоп шланг в посудомоечной машине

По сути, аквастоп работает как шланг внутри шланга. Наружный рукав выполнен из гофрированного пластика, он предназначен для удержания воды, если внутренний слой поврежден, это надежная защита от протечек. Существует также пластиковый корпус в конце, где он работает, подключаясь к водопроводному крану.

Если внутренний рукав когда-либо даст протечку, то устройство внутри этого корпуса способно обнаружить инцидент и предотвратить дальнейшее попадание воды в него благодаря специальному клапану, таким образом, срабатывает защита системы. Когда неприятность произойдет, то датчик больше не допускает попадание воды до прибора и обычно указывают на это с помощью красной точки в небольшом окне в корпусе. Затем мастер сможет установить, почему это произошло.

После срабатывания аквастопа, он становится бесполезным и не может быть восстановлен, то есть защита будет нарушена, требуя замены на новый, ради избегания протечек в будущем.

Отметим, что современные аквастоп системы могут быть разных типов:

– механические

– абсорбенты

– электромагнитные.

Механические системы борьбы с протечками в посудомойках на сегодняшний день уже не устанавливаются по причине низкой их эффективности. Аквастоп на основе абсорбента встречаются намного чаще. Он работает следующим образом: при возникновении протечки, влага стекает по шлангу в поддон, где впитывается специальным материалом. Затем он расширяется и клапан перекрывает доступ воды.

Электромагнитный аквастоп работает схоже, представляя собой современную версию абсорбента с клапаном.

Какие проблемы связаны с аква-стоп шлангом

Основная проблема в том, что такие аква стоп системы относительно негибкие, почему могут создавать дополнительные трудности при монтаже, в зависимости от места установки и сантехники.

Они не могут быть удлинены, если они слишком короткие, нивелируя защиту от протечек.

Размер массивного пластикового корпуса с клапаном на конце рукава в месте присоединения к водопроводному крану – из-за него особенно трудно приспособить во многих местах, где мало свободного пространства. Так что во многих ситуациях это может быть причиной, по которой невозможно подключить аквастоп шланг к существующим водопроводным разводкам, обеспечив защиту от протечек.

Многие владельцы посудомоечных машин bosch отмечают, что некоторые из этих аквастопов должны быть установлены только указателем вниз. Поэтому обязательно сверьтесь с инструкцией перед установкой.

Можно ли вы заменить аква стоп шланг на обычный

Многие аква стоп шланги не делают ничего другого, кроме защиты от утечек с помощью механического механизма остановки, который активируется от утечки воды внутри емкости. Поэтому вы можете заменить такую систему на обычный рукав для посудомоечной машины. Конечно, если вы не переживаете по поводу возможного наводнения в доме или квартире.

Тем не менее, некоторые аква стоп системы на самом деле имеют электрический соленоид внутри, с проводами, проходящими через шланг от посудомоечной машины.

В этом случае блокировка подачи воды по рукаву действует как пульт для дистанционного наполнения клапана, который будет отсутствовать в обычном шланге.

Если посудомоечная машина также имеет регулярное заполнение соленоида тяговым устройством, присоединенным к нему, и аква стоп система просто подает ему электрическую мощность, находясь под напряжением, когда главный клапан находится в рабочем состоянии, то обычный аналог должен также работать нормально.

Известны случаи, когда некоторые производители угрожают лишить вас гарантии, если вы не используете их товар. Это не имеет никакого смысла вообще. Такой аква стоп шланг защищает только от появления трещины или разъедания плохой водой, что на самом деле является довольно редким событием в наши дни в любом случае.

Заливной шланг стиральной машины, который подает водопроводную воду, при эксплуатации машины может давать течь, поэтому он должен иметь специальную защиту от протечки воды. Современные стиральные машины оборудованы такой защитой — системой «Аквастоп» (AquaStop). Ее действие направлено на предупреждение непредвиденного появления воды в корпусе прибора. В стиральных и посудомоечных машинах различных брендов система защиты от протечек имеет и другие названия, такие как AquaSafe, Aqua Alarm и Waterproof, однако, принцип работы «Аквастоп» в машинах разных моделей и брендов практически одинаковый.

Для предотвращения протечки, что может вызывать затопление собственного помещения и соседей, кран, которым подается холодная вода в барабан стирального или посудомоечного оборудования, обустраивается защитным клапаном «Аквастоп». Он автоматически может отключить поступление воды, когда в системе подключения стирального оборудования возникает аварийная ситуация по причине появившейся протечки. Система защиты срабатывает и подает тревожный сигнал владельцу оборудования.

Механических клапанов «Аквастоп».
Водозапорных блокираторов Water Block.
Шланга «Аквастоп » с порошковым типом, если присутствует абсорбент.
Встроенной системы, имеющей частичную защиту от поплавкового датчика, оборудованного выключателем.
Встроенной системы полной блокады, когда подключают шланг «Аквастоп», который имеет электромагнитный клапан для совместной работы с системой частичной блокировки.
Полной системы блокировки от протечки с участием внешних датчиков.

Работа с механическим клапаном

Механический клапан защиты «Аквастоп» работает по принципу, который заключается в том, что он реагирует при резком изменении давления в тех моментах, когда срывается шланг или происходит его механическое повреждение. В таких ситуациях клапаном блокиратора, который находится внутри гибкой трубы, механическим способом перекрывается поступление жидкости на участок, где обнаружена протечка. Клапан пропускает определенное количество жидкости, создавая рабочее состояние, потому что пружина, находящаяся внутри шланга, имеет параметры расчетного коэффициента жесткости, когда больший объем не допускается.

В ситуациях, когда увеличивается давление, выходное отверстие может полностью блокироваться защитой. В ситуациях незначительных протечек в резьбовых соединениях или при небольших подтеканиях заливного шланга давление мало изменится, поэтому защита может не увидеть жидкость и не подать сигнал тревоги.

Водозапорный клапан (блокиратор) Water Block

Эта система защиты отличается от других принципом работы и состоит в том, что здесь учитывается объем пропущенной жидкости, которая проходит через трубу с клапаном. Установка блокировки производится сразу в самом начале на заливном шланге поступления воды к стиральному оборудованию. На нем есть отметки, которые регулируют нужный объем жидкости, обозначенный штрихами мерой в 5 л.

В комплекте блокировки имеется специальный ключ, с помощью которого можно выставить тот объем, который требуется для проведения одной полной стирки. Если расход стиральной машиной одного полного цикла составляет 50 л, следует выставить регулятор на цифру 10. Блок защиты не пропустит лишний объем жидкости, потому что программой точно определено количество воды, и в таком случае система будет блокировать ее излишки при подаче. Он будет реагировать даже на незначительные утечки, потому что учитывает объем пропущенного потока жидкости через него, и в этом его преимущество.

Порошковый абсорбент в шланге «Аквастоп»

Этот тип защиты представляет собой двухслойный рукав. Защита находится внутри наружного рукава, изготовленного из гофрированного пластика. Назначение устройства — удерживать жидкость при поврежденном внутреннем рукаве. Проточная вода подается по внутреннему шлангу, в то время как само устройство находится внутри внешнего шланга. При повреждении внутренней трубки вода собирается в середине внешнего гибкого шланга, происходит внезапное его заполнение, жидкость устремляется к блоку автоматики. Он расположен на участке, где шланг подключен к водопроводу.

В этой системе работают подобные шланги двух типов. Первый оборудован автоматической блокировкой, которая подключена к установленному плунжеру. Он, в свою очередь, связан с аварийным запирающим клапаном и находящимся там абсорбентом, от которого специальная пружина подсоединена к плунжеру. При попадании жидкости на абсорбент происходит его расширение, и в этот момент плунжер с закрепленной пружинкой следует за абсорбентом, при этом плунжер надежно перекрывает вход отверстия, откуда подается жидкость.

В шланги второго типа встраиваются магниты. Стабильное положение плунжера по принципу работы зависит не от действия пружинки, а от созданного двумя постоянными пластинками магнитного поля, когда одноименные полюса магнитов обращены друг к другу. Если абсорбент в предохранителе находится в сухом состоянии, то размер расстояния между пластинками небольшой, он не увеличивается, и поэтому взаимная их отталкивающая сила большая, что и удерживает систему равновесия.

При соприкосновении с жидкостью абсорбент расширяется и магниты ослабляются, в этом случае магнитное поле слабеет и становится незначительным, плунжер сможет перекрыть поступление жидкости под давлением из водопроводной системы крана. Блокировка «Аквастоп» считается надежной только на самом шланге. В ситуации, когда на резьбовых соединениях появится течь или вода начнет протекать в корпусе оборудования, защита не отреагирует.

Частичная система защиты с поплавковым датчиком и выключателем

Если потекла вода на участке, где труба с машиной подсоединяется при помощи резьбового соединения, или появилась течь в корпусе оборудования, то жидкость начинает появляться в нижнем поддоне. «Аквастоп» представляет собой пружину с клапаном в толстом шланге для подводки воды. На полностью герметичное дно электрической машинки устанавливают датчик -поплавок, который при внезапном попадании небольшого количества воды, если произошел подъем выше определенной отметки, всплывает. В этот момент находящийся в основании выключатель датчика мгновенно срабатывает, подается сигнал тревоги о том, что наступила поломка. Движение воды мгновенно останавливается.

Блокиратором останавливается вода с одновременным включением насоса, который будет откачивать жидкость из корпуса и бака. После того как причины появления жидкости в корпусе будут устранены (например, заменен заливной шланг), поплавковый датчик и микровыключатель рекомендуется хорошо высушить, и тогда защита снова будет работать. Если из-за разрушений трубы или появления течи в резьбовом соединении жидкость не появится в поддоне, то блокировочная защита не отреагирует на повреждения машины.

Полная защита электромагнитного типа с совмещенной частичной защитой

Эта система представляет собой две блокировочные системы одновременно: частичную защиту и двухслойный шланг «Аквастоп» с электромагнитными клапанами на специальном блоке, которые включаются последовательно, могут быть электрическими или пневматическими.

Система работает по следующему принципу: если из поврежденной трубы идет протечка по дренажному сливу в нижний поддон, при достижении установленного уровня жидкость будет поднимать датчик в виде поплавка, как это описано раньше. Эта система защиты считается самой надежной, однако в ней отсутствует контроль над появлением просачивания в месте резьбового соединения.

Полная защита с внешними датчиками

Такая система работает по принципу «умного дома» и представляет собой специальный блок управления с подключенными внешними датчиками, которые будут быстро реагировать на протечку. Датчики должны размещаться во всех местах, где допускается прорыв.

Многие модификации имеют световые и звуковые оповещения, могут передавать SMS-сообщения владельцу. Система может не сработать, если в доме неровный пол, потому что вода стекает в сторону и не касается поплавка.

В среднем за стирку тратится порядка 30 л воды. Что немало!

Стиральные машины с функций АкваСтоп оснащены системой защиты от протечек воды.

Aqua-Stop,
Aqua-Safe,
Aqua-Alarm,
Waterproof.

Подключающийся отдельно — UDI.
Встроенный.
Порошковый.

Любой клапан АкваСтоп перекроет подачу воды в стиральную машину и отключит ее, если:

Случится разрыв заливного шланга , присоединенного к корпусу агрегата. Шланг также может сорваться, лопнуть, быть случайно надрезанным острым предметом.
Произойдет утечка воды внутри корпуса машины по причине выхода из строя какой-либо детали.

Иногда срабатывание датчика АкваСтоп ложное . Никакой протечки нет, но машинка все равно экстренно сливает воду и не запускает стирку. В этом случае сломался:

электронный блок управления стиральной машины,
сам датчик защиты от протечки воды.

Приступая к проверке стиральной машины самостоятельно, очень важно помнить о правилах техники безопасности!

Безопасно проверить АкваСтоп можно так:

Сухими руками отсоединить вилку кабеля стиральной машины от электрической розетки.
Полностью перекрыть кран подачи воды к агрегату.
Слить воду из стиральной машины. Об этом читайте в статье “ ”.
Открыть люк, достать белье.
Проверить наличие воды в поддоне стиральной машины.

Если поддон сухой , нужно обратиться к инструкции и найти раздел, в котором описано что делать в случае возникновения ошибки “Протечка”.

Найдет и устранит течь.
Оперативно и качественно заменит поврежденные детали агрегата на аналогичные новые.

Сегодня существует множество технологий, способных защитить жилище от всевозможных неприятностей. Одной из них является система «Аквастоп». Защита от протечек воды осуществляется посредством автоматики. Такое устройство способно сохранить ремонт как владельцев квартиры, так и их соседей, которые живут снизу. В состав прибора входит несколько элементов, монтаж которых можно произвести самостоятельно. Сегодня потребителю представлено несколько систем подобного типа. Отзывы пользователей помогут выбрать лучшую из них. Защитить своё жилище от потопа достаточно просто. Применение «Аквастопа» может сэкономить значительные средства семейного бюджета.

Общая характеристика

Многие производители бытовой техники, связанной с водопроводом, оснащают свою продукцию встроенной защитой от протечек. Однако это касается только топовых моделей, а от потопа из-за поломки, например, смесителя, ничем помочь не смогут.

Чтобы обезопасить себя от неприятностей, необходимо обеспечить защиту глобально, а не только со стороны возможной поломки стиральной машины. Здесь правильнее будет перекрывать стояк подачи воды на квартиру. В этом и заключается смысл умной системы «Аквастоп». Защита от протечек воды производится ею в масштабе всей квартиры. Входящие в её состав элементы благодаря своей слаженной работе перекрывают поток на общей магистрали его подачи на квартиру. Это гарантирует стопроцентное предотвращение порчи имущества со стороны водопровода.

Комплектация

Существует 3 основных элемента, которые входят в систему «Аквастоп». Защита от протечек воды (фото представлено ниже) осуществляется при помощи шаровых электрических кранов, контроллера и датчиков повышения влажности. Если вода попала на пол, она улавливается сенсором.

Датчики могут располагаться на кухне, в санузле. Они могут быть привязанными к одному контроллеру. Это «мозг» всей системы. Он обрабатывает сигнал, полученный от датчиков, и перекрывает в случае необходимости электрические шаровые краны. Последние вмонтированы в трубы холодного и горячего водоснабжения. Датчики могут быть проводными или беспроводными. Их количество в комплекте варьируется от типа системы. Какая бы комплектация ни была в этом устройстве, смонтировать его можно самостоятельно.

Установка шаровых клапанов

Существует определённая технология, которая позволяет установить систему «Аквастоп». Защита от протечек воды, установка которой выполняется своими силами, потребует изучения последовательности действий. Шаровые электрические краны должны быть врезаны в трубы за ручными входными вентилями. Ни в коем случае их нельзя монтировать до или вместо запорной арматуры.

Перед установкой подача воды перекрывается. Далее, от входного вентиля отсоединяется разводка. Затем устанавливаются краны системы. Если резьба внешняя, его просто накручивают на коммуникации. Когда она внутренняя, придётся использовать «американку». Резьба обматывается уплотнителем (фум-лента, пакля). Кран системы прикручивается к вентилю в определённом направлении. Оно обозначено стрелкой. Подключаются трубы.

Контроллер

Управляющее устройство имеет основное требование в процессе установки системы «Аквастоп» — защита от протечек воды. Что это за устройство, легко понять по его внешнему виду. Фото предоставлено ниже.

Это цифровое оборудование. Поэтому оно не любит повышенной влажности. Долговечность обеспечит его монтаж в сухом, защищённом от брызг месте. Влажность не должна превышать 70%. Выбрав подходящее место, необходимо прикрутить пластину к стене саморезами. Она входит в комплект. Когда эта работа будет завершена, необходимо установить контроллер. Он монтируется на приверченную пластину.

Датчики

После проведения перечисленных выше манипуляций, наступает следующий этап установки устройства «Аквастоп». Монтаж системы защиты от протечек воды предполагает теперь установку датчиков.

С беспроводными их вариантами всё просто. Такие датчики устанавливаются в местах вероятной утечки. Но вот с проводными разновидностями придётся повозиться. Провода можно оставить открытыми или спрятать за плинтус, между швами Датчик обычно крепится скотчем или винтом к полу. Он закрывается декоративным колпаком.

Подключение

Когда все элементы системы расположены на своих местах, их необходимо подключить друг к другу. Соответствующие разъёмы контроллера (обозначены надписями) подсоединяются к управляющему устройству в необходимые клеммы. Беспроводные приборы уже прописаны в памяти контроллера. Их подсоединять не придётся.

Батарейный блок необходимо подключить к плате. Для этого на ней есть специальный разъём. Блок соединяется с основной частью контроллера. Для этого провода протягиваются через специальное отверстие. Если же система беспроводная, необходимо соединить батарейный блок с радиобазой. Затем их крепят к контроллеру. Вся работа занимает от 1 до 4 часов. Придерживаясь инструкции, это будет довольно просто.

Функция и подключение запорного клапана для стиральной машины › iTweakIt

Аквастоп на стиральной или посудомоечной машине – это что-то вроде небольшой страховки жизни для пола. В предохранительный механизм входит обратный клапан, перекрывающий подачу воды в случае протечки. Здесь вы можете узнать, как работает АкваСтоп и как дооснастить систему безопасности.

AquaStop — это запорный клапан, который встроен в муфту шланга, т. е. в концевую часть шланга, а затем находится непосредственно под краном. Обычно его можно узнать по небольшой коробке на водяном шланге стиральной или посудомоечной машины.

В случае разрыва шланга система AquaStop предотвращает дальнейшую утечку воды, тем самым предотвращая дорогостоящий ущерб от воды. Во многих стиральных и посудомоечных машинах такие или подобные предохранительные механизмы устанавливаются стандартно. Если у вас есть устройство без гидрозатвора, вы можете дешево и без особых усилий модернизировать его.

Функция механического АкваСтопа

Существуют различные варианты гидростопов. В основном различают механические и электронные модели. Механический AquaStop находится под давлением во время обычного использования. В случае разрыва шланга пружина фиксирует резкое падение давления и закрывает систему. Однако этот предохранитель определения местоположения шланга обычно не обнаруживает незначительных повреждений, а только полностью треснувший шланг. Другие обратные клапаны работают через счетчик, который определяет количество воды. Если обычное количество превышено, он останавливает подачу воды. Это нормальное значение может быть установлено индивидуально.

Защитная сетка для стиральной машины: AquaStop со шлангом в двойной оболочке

Системы со шлангом в двойной оболочке особенно безопасны, поскольку AquaStop обнаруживает даже небольшие трещины в шланге и закрывает клапан. Вместо одного шланга идут два шланга. По внутренней трубе при этом течет вода, а внешняя трубка заполнена набухающим агентом. Если внутренняя трубка порвется, вода попадет в агент набухания, который затем внезапно расширится, активируя запорный механизм. Часто этот тип АкваСтоп работает с электромагнитным клапаном, который перекрывает подачу воды, когда это необходимо.

AquaStop-Deluxe: часто стационарно устанавливается в современных машинах

В современных машинах гидрозатвор часто уже имеется.

Современные стиральные или посудомоечные машины часто имеют электронный стопор воды. В этих так называемых системах контроля воды используются датчики для контроля подачи воды и прекращения подачи воды в аварийной ситуации с повышенной влажностью. Кроме того, стиральная или посудомоечная машина обычно имеют поддон, в котором может скапливаться вода, поступающая от протечек. Поплавковый выключатель контролирует уровень воды: если вода поднимается слишком высоко, впускной клапан закрывается электронным способом, и поток воды останавливается.

В так называемой водонепроницаемой системе предохранительный механизм дополняется двойным шлангом и двойным электромагнитным клапаном. Последнее гарантирует, что подача воды будет плотно закрыта, даже если клапан неисправен. Некоторые устройства даже имеют датчики, которые измеряют влажность на земле и подают сигнал тревоги, когда вода вытекает. После этого машина часто немедленно выключается. С помощью кнопки сброса или обычного выключателя вы можете перезапустить устройство в случае ложного срабатывания.

Дооснащение AquaStop: осторожность важна!

Если в вашей машине отсутствует гидрозатвор или клапан неисправен, вы часто можете самостоятельно подключить (новый) AquaStop. Однако следует отметить, что не каждый предохранительный механизм можно установить на любую стиральную или посудомоечную машину. Поэтому заранее узнайте, какие устройства уже могут быть установлены на вашем устройстве, а затем обратитесь к местному дилеру за совместимым устройством для остановки воды.

Сложные системы безопасности, как правило, не так просто дооснастить, но АкваСтоп в виде предохранителя места расположения шланга можно дооснастить без лишних хлопот. Но помните: если дело доходит до повреждения водой из-за неправильной установки, ваша страховка обычно не покрывает расходы. Если вы хотите перестраховаться, то можете заказать АкваСтоп у специалиста. Тогда вы получаете гарантию и страховка наверняка поможет в случае поломки.

Подключение АкваСтоп: как это работает

Те, кто оснащает свои стиральные машины АкваСтопом, перестраховываются, когда дело доходит до дефектов шланга.

Тип установки зависит от машины или AquaStop. Общего руководства по подключению гидрозатвора к стиральной или посудомоечной машине не существует. Однако для большинства устройств разъемы находятся сзади. Перед тем, как положить сюда ручной и трубный ключ, необходимо отключить устройство от источника питания и перекрыть подачу воды. Если АкваСтоп заменяется, возможно, что при старой остановке воды к устройству ведет кабель. Если это так, вы должны удалить кабель.

Затем с помощью трубного ключа открутите ранее установленный шланг как от машины, так и от штуцера подачи воды. Теперь используется новый шланг с АкваСтопом, который монтируется на машину и кран соответственно. Как только накидные гайки затянуты, вы можете снова включить воду. Все сухо? Тогда наверное все туго. В противном случае следует еще раз проверить орехи.

Немного сложнее, когда гидрозатвор находится внутри блока. Затем нужно аккуратно снять заднюю стенку, чтобы добраться до конца шланга.

Ремонт и расширение АкваСтоп

Для некоторых посудомоечных и стиральных машин предлагаются ремонтные комплекты на случай неисправности АкваСтопов. Однако при этом непосредственно на водопроводном кране можно отремонтировать только AquaStop. Если для вашей модели есть подходящая запчасть, вы можете связаться с производителем вашего устройства. Также шланговые детали, с помощью которых можно удлинить АкваСтоп, предлагают разные производители. Однако здесь следует очень внимательно относиться к совместимости расширения, чтобы гарантия не истекла.

Краткое описание

AquaStop — это защитный механизм, который перекрывает подачу воды в случае протечки в стиральной или посудомоечной машине с помощью запорного клапана.
Существует различие между механическими и электронными моделями.
Механический вариант распознает только большие повреждения.
Обратные клапаны со счетчиком, регистрирующим количество воды.
также можно заметить небольшие трещины.
Современные машины часто имеют электронную блокировку воды.
Повторная сборка возможна с ограничениями.
Лучший способ сообщить о совместимых деталях в специализированной торговле.
Сложные системы безопасности потом сложно подключить.
В случае неправильной установки страховка не покрывает расходы на повреждение водой.
Если вы хотите перестраховаться, подключение AquaStop может быть выполнено специалистом.
Перед монтажом агрегат должен быть отключен от воды и электричества.
Соединения обычно находятся сзади стиральной или посудомоечной машины.
Ослабьте существующий шланг с помощью трубного ключа машины и водяного шланга.
Замените новым шлангом, включая AquaStop, и затяните накидные гайки.
Снова включите воду. Если все не плотно, проверьте гайки.
При дефектах можно прибегнуть к ремонтным наборам.
Детали шланга для удлинения АкваСтоп доступны в магазинах.
Опять же, следует обратить внимание на совместимые продукты.

Аквастоп для стиральной машины: функции, виды, установка

Любая стиральная машина является потенциальным источником протечек. Однако современные производители продумали эту проблему. Решение получило название «аквастоп для стиральной машины». Он создан специально для защиты своей и соседской квартиры от непредвиденных обстоятельств.

Содержание

1 Аквастоп Обзор
2 Виды аквастопов для стиральных машин
3 Как самостоятельно монтировать аквастоп
4 Дополнительные меры по предотвращению затопления

Аквастоп Обзор

Под термином Аквастоп понимается устройство, способное 8 защитить помещение от затопления 8 в результате повреждения шланга машины.

Заправочный шланг моющего аппарата может быть поврежден по разным причинам:

лопнул;
быть обрезанными предметами с острым краем;
испорчен домашними животными.

Нельзя сбрасывать со счетов банальную поломку, от которой никто не застрахован. Трещина в штуцере трубы, ведущей к стиралке, также может привести к затоплению. Но какими бы ни были причины, они приводят к значительным финансовым потерям, ведь ремонтировать придется не только собственную квартиру, но и квартиру соседа.

Технически система аквастоп представляет собой клапан с пружиной. Такое устройство будет работать при условии перепада давления. Например, при устранении протечки поступающая вода сразу же перекрывается. Это позволяет не беспокоиться о закрытии-открытии крана, который подает воду в шланг.

Система защиты от протечек Bosch WFT2830

Одной из главных особенностей такой системы является очень толстый шланг подачи воды – он выдержит давление примерно 70 бар (кстати, обычный трубопровод выдержит всего 10 бар). В нем установлен электромагнитный элемент клапана , аналогичный такому же в самой машине.

Этот элемент называется предохранительным клапаном, и его нормальное положение считается закрытым.

Производители продумали устройство этой системы до мелочей: например, сам шланг негерметичен — вода уходит из него в специальный поддон. А уже в поддоне есть чувствительный элемент, который закроет клапан контакты, и вода просто перестанет поступать в машинку.

Кстати, еще одна функция вентиля — перекрывать подачу воды при неправильном расчете дозировка порошка . Это происходит из-за того, что пена переполняет нижний бак и начинает выходить наружу. В некоторых моделях предусмотрена и откачка воды, но это произойдет в том случае, если не сработает аварийный или рабочий клапан.

Виды аквастопа для стиральных машин

Первый аквастоп для стиральной машины был представлен разработчиками стиральных машин Bosch в начале девяностых годов прошлого века. С тех пор появилось много разновидностей подобных клапанов – каждый из них имеет свои достоинства и недостатки:

1. Тип UDI срабатывает в течении одной секунды — не случайно запатентован как система мгновенной остановки воды. Внешний вид такой детали непритязателен: она похожа на обычную насадку с резьбой, которую можно отдельно подключить к аппарату. Все самое интересное внутри. Однако для его запуска нужен резкий перепад давления, то есть сразу небольшие утечки он не устранит.
2. Встраиваемый Предусмотренные аквастопы, конечно, значительно удорожают агрегат. Они просты – устанавливаются на дно и отключаются, когда вода находится вне бака; с клапаном, перекрывающимся автоматически – он стоит в самом начале забора воды и управляется электроприводом, оценивающим путь капель. Последний, кстати, тоже выявляет течь в самом шланге. Некоторыми из этих опций HydroStop можно управлять с помощью радиоволн, если это предусмотрено производителем.
3. Одной из последних разработок в этой области является порошок аквастоп Он содержит шланг для подключения, который одним концом входит в стиральную машину, а другим идет к водопроводу. Однако эта система одноразовая: впитывание воды в ней происходит с помощью абсорбента. Все дело в двойном шланге с пустыми стенками – в случае протечки именно в этом пространстве начинается бурная реакция. Проблема устранится, и клапан перекроет воду, но вряд ли такой вид можно назвать хорошей защитой, если только от пары дырок.

Как смонтировать аквастоп самостоятельно

Если в вашей стиральной машине нет такого устройства «с рождения», вы можете установить его самостоятельно. Вы можете сделать это следующим образом:

1. 1. Агрегат отключен от водоснабжения и электричества.
  2. Шланг подачи воды отсоединен от машины. Возможно стоит заменить уплотнительные кольца и заодно промыть фильтры грубой очистки.
  3. Сам датчик устанавливается на водопроводный кран — при этом прибор следует вращать по часовой стрелке.
  4. Подсоедините водяной шланг к аквастопу.
  5. Перед выполнением работ необходимо проверить качество монтажа, аккуратно заливая в шланг воду — это позволит вовремя обнаружить и устранить неисправности.
