10 ноября стало известно, что руководство Минобороны РФ и командование ВМФ после ряда испытаний приняли активный разведывательный спутник «Пион-НКС» («Космос-2550»). Это часть глобальной спутниковой космической морской разведки (МКРЦ) «Лиана», разработка которой ведётся с 2006 года. По замыслу военных, она должна была выполнить не только прямую задачу — наблюдать за корабельными группировками противника, но и устранить характерную для СССР «диффузию орбитальной группировки», когда один аппарат строился сразу под нескольких операторов.

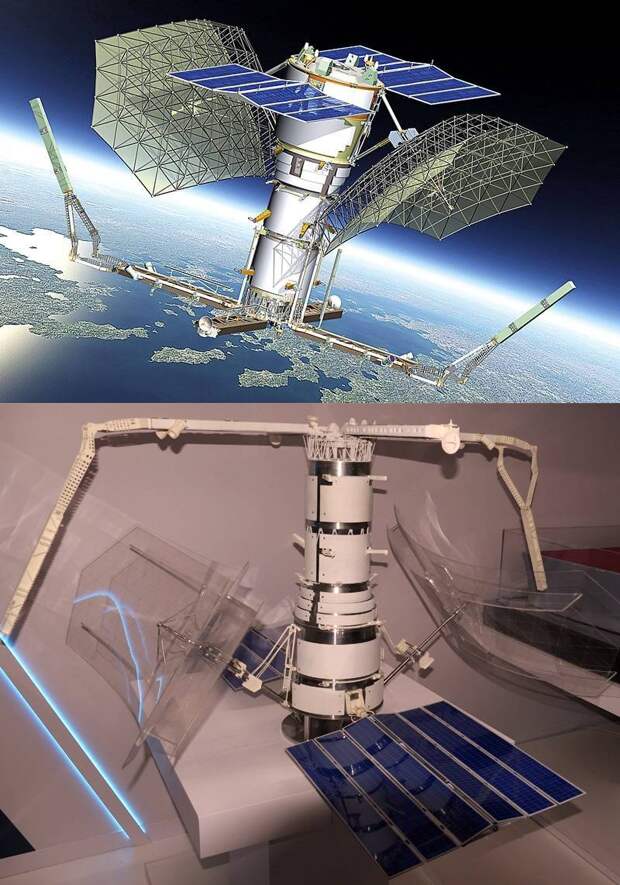

Макет космического аппарата «Пион-НКС». Фото © ТАСС / Павел Кассин
Эксперты полагают, что после запуска второго спутника система «Лиана» будет готова и может включиться в работу. Известно, что в группировке новой МКРЦ уже есть пять действующих пассивных спутников серии «Лотос-С1», запущенных с декабря 2014 года по февраль 2021-го.
Летом прошлого года ракета-носитель «Союз-2.1б» вывела на орбиту головной спутник «Пион-НКС». Пуск прошёл штатно, и в заданное время космический аппарат попал на расчётную орбиту. Космические войска установили с ним связь, после чего начались испытания, которые теперь можно считать в полной мере завершёнными.
«Оникс» на стероидах: Для чего Россия создаёт гиперзвуковой комплекс «Змеевик» и где его применят в первую очередь
Скорость интернета на орбите
Система «Лиана» разработана на базе советской МКРЦ «Легенда». То есть это продолжение советской космической программы, но на качественно новом уровне.
Спутник «Пион-НКС» испытывали больше года — и наконец одобрили. Смысл в том, что для наших ВМФ это логическое продолжение старой советской системы радиотехнической разведки местоположения кораблей. «Лиана» позволяет обнаруживать из космоса вражеские корабли и даже наземные объекты при любой погоде
Дмитрий Конаныхин
Эксперт, популяризатор космонавтики
История «Лианы» началась с МРСЦ-1 «Успех» — системы, запущенной в эксплуатацию в 1965 году.
Она состояла из корабельного и авиационного комплексов. В качестве целеуказателей использовались самолёты Ту-95РЦ и вертолёты Ка-25Ц. Они давали ракетным подлодкам координаты целей. Недостаток системы заключался в том, что Ту-95РЦ легко засекали локаторы противника — не заметить в небе такой самолёт тяжело.
Ка-25ПС авиации ВМФ СССР, 1987 год. Фото © Wikipedia
В 1978 году на смену «Успеху» пришла МКРЦ «Легенда», ставшая первой в мире системой морской космической разведки и целеуказания.
Из-за нестабильности работы полностью «Успех» заменить она не смогла, однако вывела разведку на новый уровень. В штате МКРЦ «Легенда» состояло около 30 спутников. Она нон-стопом мониторила тактическую обстановку в Мировом океане и отслеживала авианосные ударные группы (АУГ) противника. Полученную информацию передавала на корабли, подводные лодки и наземные пункты в режиме реального времени. «Легенда» держала под контролем все океаны и моря и при необходимости в любой момент могла выдать данные для стрельбы на дальнобойные системы, стоящие на кораблях.
В 1982 году во время Фолклендской войны «Легенда» позволила советскому Главному штабу ВМФ точно спрогнозировать начало высадки английского десанта на острове Южная Георгия. А запуск американских противоспутниковых систем в 80-е годы прошлого столетия во многом был обусловлен страхом президента Рейгана перед «Легендой».
Она состояла из пассивных (УС-П) и активных (УС-А) спутников, разработанных ОКБ-52 и ленинградским КБ «Арсенал». В расчёте орбит и взаимного расположения спутников для покрытия всей мировой акватории участвовал президент Академии наук Мстислав Келдыш. УС-П пеленговали объекты по электромагнитному излучению, по нему же определялся тип кораблей.
Спутники УС-А (вверху) и УС-П (внизу) из состава МКРЦ «Легенда». Фото © topwar.ru
УС-А, оснащённые РЛС двустороннего бокового обзора, вели мониторинг надводных целей в любую погоду и выдавали подробную информацию о направлении и скорости их движения. Также спутники «Легенды» оснащались двигателями для коррекции положения на орбите.
У МКРЦ «Легенда» были свои минусы. Первый состоял в том, что активным спутникам не хватало солнечной энергии, поскольку более мощных накопителей ещё не изобрели. И поэтому на них ставили ядерные реакторы с термоэлектрическими преобразователями. В 1978 году обломки реактора одного из УС-А рухнули на территории Канады, из-за чего вспыхнул международный скандал. Мало того что Оттава потребовала от Москвы компенсации в три миллиона долларов — пришлось также на три года прекратить запуск активных спутников, чтобы поработать над их безопасностью.
К тому же информация со спутников на тот момент обрабатывалась слишком долго, в некоторых случаях до месяца, и это усложняло задачу и ставило эффективность разведки под вопрос. В 2006–2007 годах старая система прекратила своё существование. И как раз тогда началась разработка её преемницы — «Лианы».
Минобороны приблизило развёртывание «Лианы» в космосе
Навигатор без интернета
Создавать систему на новой компонентной базе начали не случайно.
В данный момент за Россией числится один из лучших кейсов высокоточного оружия в мире: есть не только носители гиперзвукового оружия, но и производятся малозаметные подлодки следующего поколения. Но все эти «Калибры», «Цирконы» и «Кинжалы» без современной системы наведения будут подобны слепым котятам. По своей сути «Лиана» — это навигатор без интернета, но только для военных. Она позволяет автономно и скрытно определять положение самых опасных объектов — авианосных ударных групп, подлодок с баллистическими или крылатыми ракетами.
Системе глобальной спутниковой космической морской разведки «Лиана» сегодня не нужно тридцать спутников, чтобы следить за передвижениями противника. Семи спутников — пяти пассивных и двух активных — для этого вполне достаточно, так как технологии наблюдения эволюционировали.
Активные спутники «Пион-НКС» не так прожорливы и опасны, как спутники УС-А системы «Легенда», им больше не нужны ядерные реакторы. За счёт оптимизации фотоэлектрических преобразователей им достаточно солнечной энергии.
Если срок службы спутников УС-А составлял максимум 130 дней, после чего их приходилось заменять, то «Пион-НКС» рассчитан как минимум на семь лет, что существенно удешевит систему наблюдения.
Советские спутники УС-А и УС-П летали на низкой 250-километровой орбите. Спутники МКРЦ «Лиана» размещаются на круговых (геостационарных) орбитах высотой 800–900 километров, а в случае необходимости их можно поднять и до одной тысячи.
Как уже было сказано, в состав «Лианы» входят пассивные «Лотосы» и активные «Пионы». В процессе развёртывания группировки на базе «Лотоса-С» был разработан «Лотос-С1». Так что формально в состав «Лианы» входят спутники трёх типов: пассивные, модернизированные пассивные и активные.

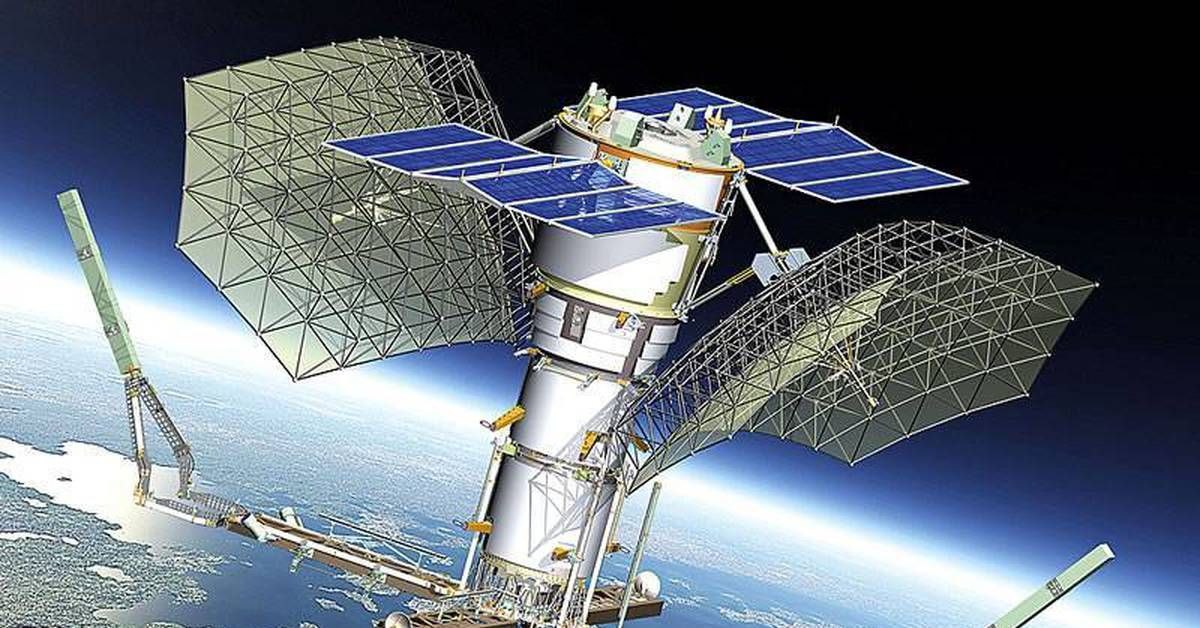

Cпутник «Пион-НКС». Фото © gov.spb.ru
«Лотосы» — это станции РЛС, которые улавливают исходящие радиосигналы от кораблей вероятного противника. От них можно скрыться только в режиме полного радиомолчания, что для ударных соединений задача практически невозможная. Но «Пион-НКС» способен засекать даже те объекты, которые не излучают радиосигнал.
Если «Легенда» контролировала весь Мировой океан, то в распоряжении «Лианы» и море, и суша, работает она в радиодиапазонах ионосферы и околоземного пространства.
«Пион-НКС» может без труда в заданном районе обнаружить объект размером с легковой автомобиль (такой эксперимент проводили в Сирии, и он оказался удачным). Данные, собранные «Лотосами» и «Пионами», в совокупности дают более точную информацию по интересующему объекту. Эти аппараты в ближайшем будущем помогут наводить на корабли потенциального противника российские подлодки проекта 885 «Ясень» и перспективные ударные подлодки типа «Хаски». Субмарины этих типов в ближайшее время будут вооружены гиперзвуковым оружием, точность которого благодаря МКРЦ «Лиана» будет практически ювелирной.
Первый радиолокационный спутник морской разведки России заступил на боевое дежурство
Ракетный крейсер «Грозный». Фото © Wikipedia
Для чего военным пригодится «Лиана»?
Для охоты на авианосцы США
Для слежения за кораблями НАТО
Свой вариант в комментарии
Сергей Андреев
- Статьи
- Военная техника
- Наука и Технологии
Комментариев: 1
Для комментирования авторизуйтесь!
Что за систему космической морской разведки «Лиана» развернула Россия? | Армия | Общество
Алексей Козаченко
Примерное время чтения: 3 минуты
544
Категория: Военная промышленность
Россия начала развёртывание системы космической морской разведки «Лиана». В настоящее время принят в эксплуатацию один из двух разведывательных спутников этой системы «Пион-НКС», рассматривается вопрос об изготовлении второго космического аппарата этого типа.
Ранее на орбиту было выведено пять спутников пассивной радиоразведки. «Пион-НКС» с активным радиолокатором — ключевой и связующий элемент этой системы. Спутник прошёл весь цикл госиспытаний, принят в эксплуатацию и приступил к выполнению задач в интересах военного ведомства России.
Космический аппарат «Пион-НКС» — первый российский радиолокационный спутник глобальной морской космической разведки России. Его главное назначение — наблюдение за перемещением и определением мест дислокации ударных корабельных группировок по всеми миру.
Главная задача состоящей из двух видов космических аппаратов «Лианы» в мирное время — отслеживание перемещения военно-морских сил иностранных государств в морских акваториях по всему миру. Система способна наблюдать за огромными пространствами, которые недоступны наземным радиолокаторам и самолётам-разведчикам. Сообщается, что Минобороны РФ высоко оценило её возможности, по результатам его эксплуатации будет принято решение о выводе на орбиту второго «Пион-НКС».
Система морской разведки «Лиана» пришла на смену аналогичной советской системе «Легенда», которая прекратила своё существование в начале 2000-х годов. Она состояла из космических аппаратов, на которые устанавливались мощные радары. Чтобы РЛС бесперебойно работала, на спутники были установлены ядерные реакторы.
Это повлекло неоднозначную международную реакцию. Далее разразился серьёзный скандал — один из спутников сошёл с орбиты и загрязнил территорию Канады. Тогда Советский Союз был вынужден заплатить компенсацию. Это был не единственный подобный инцидент, но детали остальных остаются неизвестными. С новой системой такое не повторится, поскольку спутник «Пион-НКС» сделан на основе современных технологий, которые позволили повысить его энергоэффективность, а также отказаться от использования ядерного реактора.
Нужно отметить, что «Легенда», которая официально начала свою работу на орбите в 1978 году, даже по сегодняшним меркам имела уникальные возможности. Известно, что с её помощью удавалось прослушивать частоты, которые использовали иностранные военные корабли для ведения переговоров. Также они засекали излучения корабельных и авиационных радаров, РЛС морского вооружения. Это давало возможность с высокой точностью отслеживать перемещение иностранных военных кораблей. Также эта система использовалась для наблюдения за флотом Великобритании во время Фолклендской войны в 1982 году, она собирала данные о манёврах англичан.
Источник информации: https://tass.ru/
система космической разведки
Следующий материал
Новости СМИ2
Спутник радиоэлектронной разведки «Лиана»
Космический аппарат «Лотос-С» для системы «Лиана»
Являясь одним из ключевых средств космического базирования российских вооруженных сил в начале XXI века, космический корабль «Лотос-С» был разработан для орбитальной радиотехнической разведки РТР, также известной в России как КРЭН. Радиосигналы, перехваченные спутником, помогут обнаружить, охарактеризовать и нацелить различные военные машины и объекты. Хотя спутники «Лотос-С» не будут прямо идентифицированы как таковые во время запусков и будут выходить на орбиту под анонимными именами «Космос», в ряде официальных российских публикаций и сообщений в СМИ была раскрыта общая информация о проекте. Масштабная модель космического корабля «Лотос-М».
История проекта Лиана
В советский период четыре поколения космических аппаратов «Целина», разработанных КБ «Южное» в Днепропетровске, обеспечивали советские военные радиотехнической разведкой. Работы по третьему поколению космического корабля «Целина-3» были начаты в 1985 г., а его эскизный проект был завершен в 1989 г. Однако с распадом СССР в 1991, КБ Южное оказалось на территории новой независимой Украины. Чтобы обезопасить свои стратегические активы, российское политическое и военное руководство стремилось перенести все важные военные проекты из независимых республик в Россию.
В 1993 г. радиотехнический институт ЦНИРТИ, также известный как институт Берга по имени своего основателя, завершил предварительное техническое задание на систему «Лиана», которая должна была прийти на смену сети «Целина». Документ стал основой для постановления правительства о полномасштабном развитии системы «Лиана». Учитывая предыдущий опыт института Берга в области радиоэлектронной борьбы, правительство присвоило организации статус главного разработчика всей сети, а также связанного с ней наземного оборудования и полезной нагрузки на борту спутников.
В 1994 году организация разработала эскизный проект системы, предназначенной для использования пусковой установки «Зенит», по иронии судьбы также разработанной и построенной в Днепропетровске, Украина. Поскольку российское правительство также хотело, чтобы сеть Liana пришла на смену военно-морским спутникам ELINT США-PM, различные противоречивые требования заставили разработчиков предложить два варианта будущих спутников — Lotos и Pion. Ожидалось, что «Пион-НКС» (14Ф139) с радиолокационной антенной заменит спутники УС-А и УС-ПУ, обеспечивая радиотехническую разведку и наведение на цели для ВМФ России. Общая система или комплекс, включавший в себя космический корабль «Пион» и его наземный комплекс, имел видимое обозначение 14К160.
Тем не менее, разработчики надеялись свести к минимуму количество оборудования, необходимого для двух подсистем, и дать обеим версиям спутников возможность дублировать друг друга, в то время как Lotos и Pion могли по-прежнему выполнять свои специфические задачи.
Такой подход, потерпевший неудачу при разработке систем РТР предыдущих поколений в советский период, обещал снизить стоимость и сократить сроки разработки.
В 1996-1997 годах, когда укоренился полуофициальный лозунг «Ни рубля Украине», разработчиков просили «перекроить» проект с «Зенита» на ракету «Союз-2-1б». Вместе с ракетой-носителем из Байконура в Плесецк переехала и база проекта.
В 2002 году проект снова пошатнуло решение втиснуть его в существующую шину космического корабля, изначально разработанную ЦСКБ «Прогресс» г. Самара для спутников «Кобальт» и «Ресурс ДК». Этому шагу, по-видимому, предшествовала злополучная попытка КБ «Арсенал» в Санкт-Петербурге разработать специально изготовленную спутниковую платформу для «Лианы». Одним из камней преткновения стала система радиаторов и аккумуляторов, которые не смогли поддерживать требуемый тепловой режим на борту спутника и в конечном итоге привели к краху проекта. Хотя ЦСКБ «Прогресс» в Самаре получил задание построить автобус-автобус, его окончательная сборка по-прежнему оставалась в КБ «Арсенал».
В результате этих критических изменений будущий космический корабль должен был уменьшиться примерно на 30 процентов, что, по-видимому, привело к ограничению возможностей системы, но в то же время привело к отставанию от графика разработки и увеличению ее стоимости. Главные панели спутников «Лотос» с антеннами датчиков «Барс» пришлось значительно уменьшить в размерах по сравнению с полезной нагрузкой «Бриг» предыдущего поколения на борту космического корабля «Целина-Д» и датчиками «Корвет» на борту «Целина-2».
В итоге масса полезного груза космических кораблей «Лотос» и «Пион» была уменьшена в 2,5-2,8 раза, а сами спутники стали легче в 1,48-1,6 раза. Несмотря на большую стоимость, снижение массы побудило к внедрению некоторых прогрессивных технологий на обоих космических кораблях, включая использование цифровой обработки сигналов в полезной нагрузке «Барс».
В свою очередь, это позволило точно определять источники электронных сигналов на борту самого спутника, что значительно расширило возможности сети «Лиана».
За более чем 15 лет разработки проект «Лиана» страдал от всех типичных проблем российской оборонной промышленности — низкого финансирования, утечки мозгов, бесхозяйственности и изнашивания инфраструктуры. Согласно неофициальным сообщениям, различные технические и финансовые проблемы привели к разделению разработки спутника Lotos на два этапа. «Обтекаемая» версия космического корабля, известная как «Лотос-С» или 14Ф138, должна была подняться сначала на «Союз-У», а затем на корабле «Союз-2-1б» в 2012 г.
Как построенный в России аналог спутника «Целина», «Лотос-С» оказался намного дороже своего «иностранного» предшественника, при этом, как сообщается, практически не предлагал улучшения технических возможностей по сравнению с «Целиной». Тем временем разработка «Лотоса» продолжала отставать от графика, а действующие спутники «Целина» выходили из строя, оставляя российские военные без важнейших космических средств радиоэлектронной разведки. Сообщается, что в отчаянии российские военные даже рассматривали возможность закупки аналогичной системы за границей.
Скандал на стартовой площадке
Первый «Лотос-С» наконец-то достиг стартовой площадки в конце июля 2009 года, однако незадолго до запланированного на 28 июля старта вновь возникли новые технические проблемы. На этот раз у стартового персонала Плесецка либо не было надлежащего оборудования, либо он не мог получить доступ к одному из неисправных компонентов, что потребовало возврата всего космического корабля на завод производителя в Санкт-Петербурге.
Более того, ходили слухи, что служебный модуль космического корабля пришлось отсоединить и вернуть в ЦСКБ «Прогресс» в Самаре, по крайней мере, частично из-за загрязнения маслом, якобы вызванного системой кондиционирования воздуха на плохо обслуживаемом сборочном заводе «Арсенала». (В трудные экономические времена объект был сдан в аренду как контейнерный склад, часто посещаемый большегрузными автомобилями, что привело к сильному загрязнению площадки.)
Последний инцидент спровоцировал крупный скандал в отрасли. Руководству Роскосмоса это надоело, и оно уволило руководителя проекта в КБ «Арсенал» и передало ЦСКБ «Прогресс» общее руководство текущей работой. В неофициальных интернет-сообщениях ходили слухи даже о полном переносе сборки корабля «Лиана» из Санкт-Петербурга в Самару.
Тем временем двигательный модуль спутника, загруженный коррозионно-активным топливом, столкнулся со сжатыми сроками сертификации, прежде чем его можно было запустить без капитального ремонта.
Сообщается, что все отпуска и отгулы для сотрудников, участвующих в проекте, были запрещены до завершения ремонта «Лотос-С».
Лотос-С №1 запуск в 2009 году
Россия запустила секретную полезную нагрузку, по всей видимости, представив новое семейство спутников электронной разведки. 20 ноября 2009 года в 13:44 мск с космодрома Плесецк стартовала ракета-носитель «Союз-У» с военным спутником «Космос-2455», сообщили официальные российские источники. По словам представителя Космических войск, спутник вышел на запланированную орбиту в 13:52 мск и через минуту установил контакт с наземным управлением.
Западный радар обнаружил спутник на орбите размером 200 на 905 километров с наклонением 67,2 градуса в сторону экватора. Разгонный блок, доставивший спутник, был замечен на аналогичной орбите. Всего через два дня после запуска космический корабль совершил странный короткий маневр, в результате которого его перигей поднялся на пять километров, что могло быть проверкой его двигательной установки.
Затем следовал «обычный» маневр, который замыкал орбиту на высоте 890 — 905 километров, где, вероятно, должен был действовать космический корабль. Тем не менее, примерно через четыре дня после запуска в неофициальных сообщениях говорилось, что по крайней мере одна из панелей, несущих важные разведывательные антенны, не была развернута. Проблема, по-видимому, была вызвана выходом из строя электропривода или его нагревателя, оба производства КБ «Арсенал». Однако, как сообщается, проблема иногда решалась до 29 ноября.. Тем не менее, в первую неделю декабря 2009 г. спутник продолжал проводить скромные корректировки своей орбиты.
23 марта 2010 г. начальник ЦСКБ «Прогресс» в Самаре Александр Кирилин в своем выступлении на заседании руководства предприятия сообщил, что испытания космического корабля, «запущенного 20 ноября 2009 г.», продолжаются и специалисты предприятия вместе с субподрядчиками «предстояло решить существующие вопросы, чтобы обеспечить качественную работу автомобиля».
Эксперимент Нуклон
Продолжая традицию двойных миссий, КБ «Арсенал», основной интегратор космического корабля «Лотос-С», планировало использовать его в качестве платформы для эксперимента «Нуклон». По заявлению компании, прибор был разработан для обнаружения космических лучей высокой энергии, и предполагалось, что он будет летать в период с 2008 по 2010 год. Иллюстрация, сопровождавшая публикацию, показала, что полезная нагрузка «Нуклон» будет путешествовать автостопом в космос на борту. спутник Лотос. (См. Изображение) Он будет выведен на орбиту по аналогии с научным комплексом «Арина», который выведен на орбиту на борту космического корабля «Ресурс-ДК». Оба спутника используют служебный модуль, несущий механизм развертывания прибора. Было неясно, полетит ли «Нуклон» с самым первым спутником «Лотос» или в одной из последующих миссий.
Статус миссии в 2012 г. Выступая на расширенном совещании руководства компании 16 ноября 2012 года, руководитель ЦСКБ «Прогресс» Александр Кирилин сообщил, что после запуска в 2009 году космический корабль, оснащенный служебным модулем компании, успешно работает.
проблемы с модулем и космическим кораблем остались в рабочем состоянии. Однако в постере на веб-форуме журнала « Новости космонавтики » говорилось, что в декабре 2011 года спутник потерял способность выполнять свою основную эксплуатационную функцию9.0005
Лотос-С №2
Несмотря на первоначальные планы запуска полностью работоспособной версии полезной нагрузки «Лотос-С» в 2012 году, проблемы с исходным спутником, вероятно, способствовали его задержке. О задержках критических компонентов также сообщалось на МЗ «Арсенал», главном интеграторе спутника, и на окончательную сборку оставалось около года.
В апреле 2014 года официальные лица КБ «Арсенал» сообщили, что космический корабль «второй очереди» «Лотос-С» проходит заключительные электрические и радиотехнические испытания и будет запущен до конца года. В компании также намекнули, что этот тип спутника поступает в серийное производство, причем заказы будут действовать как минимум до 2018 года.
Конструкторское бюро КБ «Арсенал» будет курировать серийное производство «Лотос-С» на соседнем с компанией механическом заводе МЗ «Арсенал» в Санкт-Петербурге. Также в 2014 году принято решение о переносе производства Комплекса «Модуль поддержки, 9».0066 Обеспечивающий Модуль , ОМ, от ЦСКБ Прогресс на МЗ Арсенал.
Представители КБ «Арсенал» также заявили, что спутник «Лотос № 1» продолжает функционировать и будет работать в паре со вторым спутником, что обеспечивает более качественные данные.
Тем временем «Лотос-С №2» 17 ноября 2014 года был доставлен в Плесецк для месячной предпусковой подготовки. Он включал заправку охлаждающей жидкости в систему терморегулирования спутника, заправку его двигательной установки и сборку секции полезной нагрузки для интеграции с ракетой-носителем. Сообщается, что подготовка прошла без заминок.
В декабре 2014 года запуск «Лотос-С» был, по-видимому, отложен на несколько дней из-за конфликта с графиком первого пуска ракеты «Ангара-5» 23 декабря.
Планировался запуск космического корабля 14Ф145 с полезной нагрузкой «Лотос-С». на ракете Союз-2-1б 25 декабря.
В начале декабря 2014 года власти Ямальского района на севере России предупредили местных жителей, чтобы они избегали районов с координатами 67 градусов 9 минут северной широты и 69 градусов северной широты.56 градусов восточной долготы к северу от поселка Яр Салье в период с 25 декабря по 27 декабря. Расположение зоны сброса подтвердило, что запуск, вероятно, будет направлен на орбиту, аналогичную той, что использовалась в исходной миссии «Лотос-С» — 67,2 градуса по направлению к экватору.
Ракета-носитель выкатилась на заснеженную площадку 4 площадки 43 в Плесецке 22 декабря, примерно за два дня до запланированного старта. Однако примерно за полтора дня до старта в ракете была обнаружена техническая проблема, которая потенциально могла потребовать ее возвращения в сборочный цех. Специалисты работали весь оставшийся день и всю ночь, чтобы решить проблему.
24 декабря в 11:00 Государственная комиссия по надзору за пуском провела экстренное заседание, председатель которого дал добро на дальнейшие работы.
В ночь с 24 на 25 декабря около 02:30 члены Государственной комиссии вновь собрались на стартовом комплексе и дали окончательное добро на необратимые операции с ракетой и кораблем.
Старт ракеты-носителя «Союз-2-1б» состоялся по расписанию 25 декабря 2014 года в 06:01 мск. Примерно через 10 минут после старта ракета-носитель успешно доставила спутник на орбиту.
После выхода на орбиту космический корабль получил официальное обозначение «Космос-2503».
Лотос-С №2 на орбите
Судя по всему, в очередной неуклюжей попытке дезинформации, по крайней мере, в одном официальном отчете, который, по-видимому, появился на сайте Министерства обороны, полезная нагрузка «Лотос-С» была идентифицирована как спутник связи.
Затем это невероятное заявление было воспроизведено официальным информационным агентством РИА Новости и Роскосмосом. Однако западный радар обнаружил космический аппарат на ожидаемой переходной орбите — с наклонением 67,14 градуса к экватору и высотой 249 градусов.на 894,4 км. После периода пассивного полета спутник запустил свой собственный двигатель вблизи апогея (высшей точки) этой эллиптической (яйцевидной) орбиты, чтобы сделать ее круговой на высоте около 900 километров. К 27 декабря западный радар обнаружил спутник на орбите размером 903 на 925 километров с наклонением 67,15 градуса к экватору.
В конце января 2015 года официальное издание МЗ «Арсенал» подтвердило, что «Лотос-С №2» вышел на правильную орбиту, успешно развернул все свои системы и функционировал в соответствии с планом.
К концу 2014 года КБ «Арсенал» также завершило смоделированную версию космического корабля в своем кампусе в Санкт-Петербурге для поддержки действующего космического корабля на орбите и анализа его работы в режиме реального времени.
После необходимых обновлений программного обеспечения и повторных испытаний предполагалось, что тот же тренажер будет использоваться для поддержки системы «Пион-НКС».
В 2017 году в опубликованной документации субподрядчика указывалось на начало работ по четырем дополнительным спутникам «Лотос-С1» (номера 806, 807, 808 и 809).) в дополнение к пяти предыдущим космическим аппаратам. А в августе 2022 года появились сообщения о новом контракте Минобороны на производство спутников «Лотос-С».
Пион-НКС
Параллельно с работами по спутникам «Лотос» в КБ «Арсенал» велась также сборка космического корабля «Пион-НКС». Однако эта часть программы Liana отстала от своего аналога на десять лет.
Полный список запусков Лотос-С1 в созвездии Лиана:
| 801 | 2009 20 ноября, 13:44 мск | Космос-2455 | Союз-У | Плесецк, участок 16 |
| 802 | 2014 25 декабря, 06:01 мск | Космос-2503 | Союз-2-1б | Плесецк, участок 43 |
| 803 | 2017 2 декабря, 13:43:26. 331 Московское время | Космос-2524 | Союз-2-1б | Плесецк, участок 43 |
| 804 | 2018 25 окт, 03:15 мск | Космос-2528 | Союз-2-1б | Плесецк, участок 43 |
| 805 | 2021 2 февраля, 23:45:28.079 Московское время | Космос-2549 | Союз-2-1б | Плесецк, участок 43 |
| 901 | 2021 25 июня, 22:50:00.241 Московское время | Космос (Пион-НКС) | Союз-2-1б | Плесецк, участок 43 |
| 806 | 2022 7 апреля, 14:20:18. 321 Московское время | Космос-2554 | Союз-2 | Плесецк, участок 43 |
| 807 | 2022 1 декабря, ок. 00:10 по московскому времени | Космос-2565 | Союз-2-1б | Плесецк, участок 43 |
Команда разработчиков системы Liana:
| ЦНИРТИ Радиотехнический институт | Общая сеть; наземное оборудование; полезная нагрузка «Барс» для спутника «Лотос» |
| Арсенал | Окончательная интеграция космического корабля |
| ЦСКБ Прогресс | Разработка автобуса космического корабля; Ракета-носитель Союз-2-1б в/ч |
| НИИ Вектор | Разработка специализированной полезной нагрузки, BSK, для спутника «Пион» |
| ЦКБ Автоматика | Контрольно-измерительное оборудование |
| ОКБ МЭИ | Системы электропитания |
| НПО Вега | Антенна радара для спутника Pion |
Следующая глава: Лотос-С1 №803
Программа электронной разведки «Лиана» — Космические аппараты и спутники
Изображение: ЦСКБ «Прогресс» мониторинг и определение характеристик радиосигналов, излучаемых на суше и на море.
Спутниковая система РТР «Лиана» является преемником космического корабля радиотехнической разведки «Целина-2» и морской системы РТР УС-ПМ. Электронная разведка стала важным аспектом военных космических программ, работая вместе с оптическими и радиолокационными космическими аппаратами для сбора данных, необходимых разведывательным службам, правительствам и военным. Спутники ELINT способны локализовать радиоизлучение наземных объектов, а также мобильных средств. Характеристика сигналов дает ценную информацию об активности на иностранных военных объектах. Основными операторами программ ELINT являются США, Китай и Россия, однако российская программа ELINT имеет легендарную историю и в настоящее время сталкивается с пробелом в данных, поскольку программа, следующая за первоначальным парком ELINT, отстает от графика.
Целина Спутник – Изображение: Южное
Советская программа ELINT была начата в 1964 году с разработки двух типов космических аппаратов – Целина-О, которые были меньшими спутниками для проведения измерений с низкой чувствительностью, чтобы обеспечить обзор радиоактивности над большая площадь земли и высокочувствительные спутники «Целина-Д» для точных измерений интересующих мест.
Первые запуски программы «Целина» состоялись в середине 1960-х годов, когда испытательные полезные нагрузки были запущены на двух экспериментальных спутниках (оба вышли из строя) до запуска первого космического корабля «Целина-О» в 1960-х годах.67. Спутники «Целина-О» имели массу около 450 кг и работали на орбитах высотой около 530 км с наклонением 74 градуса. До 1982 года «Целина-О» произвела более 40 пусков. Программа US-P была впервые запущена в 1974 году и несла полезную нагрузку пассивной электронной разведки, которая использовалась для отслеживания пупочных судов и их движения. Проект US-P, работающий на солнечной энергии, основан на использовании спутников US-A, работающих на ядерной энергии, которые были запущены между 1965 и 1988 с активной радиолокационной полезной нагрузкой для отслеживания военно-морских судов. Всего в 1991 году было запущено 37 спутников US-P, прежде чем они были выведены из эксплуатации в пользу улучшенного US-PM, в который был внесен ряд модификаций. Запущено 13 КА УС-ПМ, последний в 2006 г.
Первый КА «Целина-Д» был запущен в 1970 г., за ним до 1994 г. было запущено около 70 КА. Спутники «Целина-Д» имели стартовую массу около 1800 кг и имел ожидаемый срок службы шесть месяцев. Спутники работали на орбитах около 550 километров с различными наклонениями около 80 градусов. Спутники «Целина-Д» построили группировку из спутников в нескольких плоскостях, разнесенных на 30° на начальном этапе программы и на 60° позже в программе. После выхода на пенсию Целина-О в 1984, Целина-Д взяла на себя общие операции по наблюдению РТР. В период с 1986 по 1993 год были запущены четыре усовершенствованных спутника «Целина», известные как «Целина-Р».
Усовершенствованное поколение спутников «Целина-2» было способно передавать данные в режиме реального времени через геостационарные спутники-ретрансляторы данных. Спутники «Целина-2» имели стартовую массу 3300 кг и ожидаемый срок службы более одного года. Первая Целина-2 запущена в 1984, за которыми последовали еще 22 пуска до 2007 года с использованием ракет «Протон-К» и «Зенит-2».
Целина-2 и -Д дополняли друг друга, пока оба находились в эксплуатации, поскольку Целина-2 работает на более высоких орбитах высотой 850 километров с расстоянием между плоскостями 40°.
Разработка спутников «Целина-3» была завершена в конце 1980-х годов, но распад Советского Союза произошел до того, как «Целина-3» была запущена. Поскольку «Южное», производитель «Целины», теперь находилось в независимой Украине, были предприняты усилия по обеспечению безопасности стратегических ресурсов России для разработки космического корабля российского производства, который мог бы соответствовать или даже превосходить возможности «Целины» и американского ПМ. КБ «Арсенал» в Санкт-Петербурге было поручено разработать космический корабль для программы «Лиана», известный как «Пион» и «Лотос». Хотя эти два спутника будут служить разным целям, ELINT и военно-морскому мониторингу, конструкция предусматривала, что оба типа спутников могут служить резервной копией для другого.
К началу 2000-х проект Liana столкнулся с проблемами финансирования, а также с техническими проблемами, поскольку КБ Арсенал не смог управлять температурным контролем на своих недавно разработанных космических кораблях. Самарскому ЦСКБ «Прогресс» поручено обеспечить спутниковую шину новых спутников, разработанную на основе шины «Янтарь», которая используется в ряде текущих космических проектов, включая «Бион-М», «Фотон-М», «Ресурс» и спутники оптической разведки.
В 2005 году велись окончательные проектные исследования, в ходе которых предлагались спутники «Лотос» и «Лотос-С», предназначенные исключительно для целей РТР, и спутники «Пион», несущие радарную полезную нагрузку для морского мониторинга. Более поздняя версия «Пион-НКС» будет нести как радар, так и полезную нагрузку РТР.
В связи с выходом на орбиту последней ракеты-носителя США в 2006 г. и запуском последней «Целины» в 2007 г. Россия столкнулась с пробелами в охвате РТР, поскольку проект «Лиана» сильно отставал от графика.
После более чем 15-летней разработки первый спутник «Лотос-С» был запущен на ракете «Союз-У» в 2009 году и проработал более трех лет. Запуск следующего спутника «Лотос» ожидался в течение трех лет, но из-за задержек запуск миссии был перенесен на 2014 год.
60-х годов и по настоящее время продолжает использоваться в российских спутниках оптической разведки. Первоначально использовались спутники с пленочным возвратом, а затем их заменили электронно-оптическими спутниками, способными передавать изображения на землю.
Ресурс-ПК (Спутниковый автобус на базе Янтарь) – Фото: РоскосмосАвтобус Янтарь обеспечивает все основные функции космического корабля, такие как выработка и хранение энергии, двигательная установка, определение и управление ориентацией, обработка данных и команд, а также связь. В целом спутник Lotos имеет диаметр 2,7 метра, длину более семи метров и массу порядка пяти-шести метрических тонн.
Спутник использует две развертываемые солнечные батареи для выработки электроэнергии и бортовые батареи для питания различных спутниковых систем во время затмения.
Модуль обслуживания и приборов имеет длину около 2,2 метра и содержит двигательную установку спутника, которая использует до 900 кг несимметричного диметилгидразина и четырехокиси азота с гелием в качестве газа-компрессора.
Силовая установка состоит из главного движителя, используемого для импульсных двигателей, и ряда двигателей малой тяги для управления транспортным средством. Основной двигатель автомобиля обеспечивает 2,94 килоньютона тяги, а реактивные двигатели имеют тягу от 5 до 100 ньютонов.
Инструментальный модуль имеет длину около одного метра и содержит все вспомогательные системы спутника, включая электрические системы, батареи, навигационное оборудование с гироскопом и двумя звездными трекерами, систему связи корабля для восходящей линии связи и телеметрической линии связи, а также система ориентации космического корабля. Определение ориентации обеспечивается блоком инерциальных измерений, датчиками Земли и звездными трекерами.
