Как снять крышку клапанов на ВАЗ-2112 16 клапанов: фото, видео

Хэтчбеки семейства 2112 выпускались с разными 16-клапанными двигателями – 21124 и 21120. Перед тем, как снять крышку клапанов, на ВАЗ-2112 надо будет разобрать крепление впускного модуля, а также снять все кронштейны, закреплённые на крышке сверху. Также отключают высоковольтные провода, а с двигателя 21120 удаляют модуль зажигания. Рассмотрим все шаги подробнее.

Дальше на видео показано, как выглядит деталь, которую требуется снять.

Содержание

  • 1 Снятие крышки клапанов на двигателе 21120 (16v 1,5)
    • 1.1 Деталь с названием «ресивер»
  • 2 Снятие крышки клапанов на двигателе 21124 (16v 1,6)
    • 2.1 Как снять впускной модуль из пластика
  • 3 Демонтаж, основная операция
  • 4 Пример на видео: как устранить течь масла из-под крышки ГБЦ

Снятие крышки клапанов на двигателе 21120 (16v 1,5)

Вкратце последовательность выглядит так: снимаем короб фильтра и пластиковую накладку, отключаем провода и откручиваем модуль зажигания. Ключ надо повернуть в положение «0».

Удаляем короб с воздушным фильтром

Чтобы удалить фильтр, ослабляют хомуты 1 и 2, а затем отключают разъём 3. Патрубки 1 и 2 снимают с короба. Ключом «на 10» откручивают винт на кузове, затем снимают короб с креплений.

С пластиковой крышкой всё выглядит просто: или она прикручена болтами (ключ «на 10»), или удерживается на резиночках. В первом случае болты откручивают, во втором крышку тянут вверх. Главное – открутить наливную пробку.

Чтобы отключить высоковольтные кабели, надо вытянуть колпачки из колодцев. Кабели отключают и от модуля зажигания. Он прижат к крышке клапанов тремя гайками под ключ «на 10».

Разобрались с модулем зажигания

Не забудьте отсоединить низковольтный разъём и проведите демонтаж модуля. Если модуль не откручивать, на ВАЗ-2112 снять крышку клапанов не получится.

Деталь с названием «ресивер»

Прежде всего, нужно снять дроссельный узел: отворачиваем крышку на бачке с тосолом, отключаем разъёмы ДПДЗ и РХХ, откручиваем две гайки крепления (ключ «на 13»). Клемму «минус» от АКБ тоже желательно отключить.

Что делать до снятия ресивера

Ключом «на 10» откручиваем от ресивера кронштейн крепления троса. Осталось удалить дроссельный узел: операцию проводят так, чтобы узел оставался выше расширительного бачка. Сам узел в завершении крепят к перегородке кузова.

На моторе 21120 мы снимаем ресивер, то есть верхнюю часть впускного модуля:

  1. Из кронштейнов 1 и 2 выводятся провода зажигания. Затем, ослабив хомут, надо отключить шланг системы тормозов.

    Что нужно отключать от ресивера

  2. Со шпилек на 1-й и 4-й трубке снимаем зажимы, удерживающие жгут проводов.
  3. Ключом «на 8» ослабляем гайки на четырёх хомутах. Ключом «на 10» отворачиваются две гайки крепления, и ресивер можно удалить.

    Долой ресивер!

От крышки ГБЦ отсоединяют шланг вентиляции картера.

Последний штрих перед демонтажём

На фото отверстия впускного коллектора закрыты заглушками. Наливная пробка закручена.

Снятие крышки клапанов на двигателе 21124 (16v 1,6)

Удалите короб фильтра и декоративную накладку (см. главу 1). Дальше удаляют катушки зажигания: отключают штекеры и ключом «на 10» откручивают винты крепления.

Индивидуальные катушки зажигания

Как поступить с тросом привода заслонки: извлекаем из кронштейна резиновый держатель, разрезаем пластиковый хомут.

Тросик газа нужно освободить

Теперь снимайте дроссельный узел по инструкции из предыдущей главы.

Как снять впускной модуль из пластика

Спереди к впускному модулю крепится жгут проводов. Кабели идут к датчикам ДПКВ, ДПРВ (ДФ) и к клапану адсорбера. Все разъёмы необходимо отключить, затем жгут проводов снимают.

Освобождаем все патрубки

На фото показано, как отключается шланг тормозной системы, а также шланг вентиляции картера. Нужно удалить и щуп масла с трубкой, для чего откручивают саморез 1.

Точки крепления пластиковой детали:

  • Ключ «на 10»: две гайки 1;
  • Ключ «на 13»: три гайки 2, два болта 3.

Все элементы показаны на фото.

Крепление модуля впуска

Демонтаж, основная операция

Ключом «на 10» отворачиваем болты на кронштейнах: один из них крепит кабели форсунок, второй – это крепление проводов дроссельного узла.

Два «лишние» кронштейна

Оба кронштейна удаляют. Торцовым ключом «на 8» откручивают 14 или 15 винтов на крышке. На этом демонтаж завершается, но крышка может удерживаться герметиком.

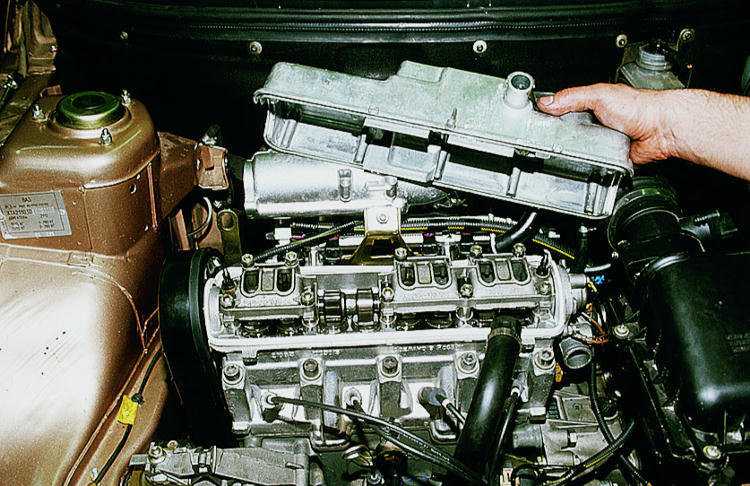

Финальное действие

При монтаже герметик наносят на нижнюю кромку детали. А рекомендуемый момент затяжки винтов – 2,0-4,6 Н*м.

Пример на видео: как устранить течь масла из-под крышки ГБЦ

Снятие крышки (двери) багажника универсал SW, разборка, снятие спойлера Лада Веста (Lada Vesta)

Примечание:
Снятие крышки багажника кузова Седан показано тут.

Установить автомобиль на рабочее место. Открыть дверь задка и принять меры предотвращающие последующее закрытие замка двери задка.

отсоединить клемму «–» от аккумулятора (ключ «на 10»).

Поднять колпачок 2. рисунок 1-1. рычага 4 стеклоочистителя и отвернуть гайку 1 крепления рычага стеклоочистителя, снять рычаг (головка «на 13». вороток).


Рисунок 1-1 — Стеклоочиститель двери задка:
1 —  гайка крепления рычага стеклоочистителя; 2 — колпачок рычага стеклоочистителя; 3 — дверь задка; 4 — рычаг стеклоочистителя

Преодолев усилия фиксаторов снять облицовку верхнюю 4. рисунок 1-2 (приспособление для демонтажа декоративных элементов кузова или отвёртка плоская).

Отвернуть винты 6 и 7 крепления облицовки двери задка левой 4 и правой 5 (головка Torx Т20. вороток).

Преодолев усилия фиксаторов, снять обивку двери задка правую и левую.


Рисунок 1-2 — Обивки двери задка:
1 — дверь задка; 2 — обивка двери задка; 3  обивка двери задка левая; 4 — обивка двери задка верхняя; 5 — обивка двери задка правая; 6, 7 винт  крепления правой и левой обивки двери задка

Отвернуть два винта 3. рисунок 1-3, верхнего крепления обивки 1 двери задка (головка Torx Т20. вороток).

В стык между накладкой 4 ручки двери задка и ручкой 2 вставить приспособление 6 и отжимными движениями снять накладку.

Отвернуть по два винта 5 нижнего крепления обивки, расположенных под накладкой каждой из ручек (головка Torx Т20. вороток).

Преодолевая сопротивления фиксаторов снять обивку двери задка.


Рисунок 1-3 Обивка двери задка:
1 — обивка двери задка; 2 — ручка двери задка; 3 — винт верхнего крепления обивки; 4 — накладка ручки двери задка; 5 — винт нижнего крепления обивки; 6 — приспособление для демонтажа декоративных элементов кузова

При необходимости демонтажа ручки двери задка, с внутренней стороны обивки двери задка, отвернуть два винта 2. рисунок 1-4. крепления ручки к обивке 1 и снять ручку с обивки (головка Torx Т20. вороток).


Рисунок 1-4 — Крепление ручки двери задка:
1 — обивка двери задка; 2 — винт крепления ручки

Отвернуть зри болта 2. рисунок I -5, крепления замка 1 двери задка. Снять замок отсоединив от него колодку’ жгута 4 проводов двери задка.

Отвернуть гайки 3 и 5 крепления внутреннего левого 6 и правого 8 фонаря. Сиять фонарь отсоединив от него колодки жгута проводов двери задка (головка «на 8». вороток).

Отвернуть гайки 10 крепления стеклоочистителя 9 стекла двери задка, сиять стеклоочиститель отсоединив от него колодку  жгута проводов двери задка (головка «на 13». вороток).

Отсоединить колодки жгута проводов двери задка от колодки 7 проводов камеры заднего вида и клемм 11 электрообогревателя стекла.


Рисунок 1-5 Арматура двери задка:
1 — замок двери задка; 2 — болт крепления замка; 3 — гайка крепления левою внутреннего фонаря; 4 — жгут проводов двери задка; 5 — гайка крепления правого внутреннего фонаря винт; 6 — фонарь внутренний левый; 7 — колодка проводов камеры заднего вида; 8 — фонарь внутренний левый; 9 — стеклоочиститель стекла двери задка; 10 — гайка крепления стеклоочистителя; 11 — клемма электрообогревателя стекла двери


Рисунок 1-6- Накладка двери задка:
1 — гайки крепления накладки двери задка; 2 — жгут проводов двери задка; 3 — камера заднего вида; 4 кнопка открывания замка двери задка; 5 накладка двери задка; 6 — фонарь освещения номерною знака

Отвернуть четыре гайки 1 рисунок 1-6. крепления накладки 5 двери задка, сиять накладку с панели двери задка (головка «на 8». удл.).

Отсоединить колодки жгута 2 проводов двери задка от фонарей 6 освещения номерного знака и кнопки 4 открывания замка двери задка.

Извлечь из отверстия в панели двери задка уплотнитель жгута проводов камеры 3 заднего вида, а затем и сам жгут.

С правой и левой стороны двери задка, отвернуть винт 4. рисунок 1-7. крепления упора двери задка, снять упор (головка Torx Т20. вороток).

С правой и левой стороны двери задка вращательным движением буфера 2 двери задка вокруг своей оси. извлечь его из панели двери.


Рисунок 1 -7 Упоры двери задка:
1 — дверь задка; 2 — буфер двери задка; 3  —  зупор двери задка; 4 — винт крепления упора двери задка

Отвернуть восемь винтов 1, рисунок 1-8, крепления спойлера двери задка (головка Torx Т30. удл.).

Преодолевая сопротивление пластмассовых держателей снять спойлер с двери задка отсоединив колодку жгута проводов двери задка от дополнительного сигнала торможения и трубку жиклера омывателя стекла двери задка от жиклера расположенных на спойлере.

Отвернуть гайки 2 крепления левой и гайки 5 крепления правой декоративных накладок. сиять накладки с двери задка (головка «на 8»).


Рисунок 1-8 — Крепление спойлера двери задка:
1 — винт крепления спойлера; 2 — гайка крепления левой декоративной накладки; 3 — защитный чехол жгута проводов; 4 защитный чехол трубки жиклера омывателя стекла; 5 — гайка крепления правой декоративной накладки

Отсоединить точки крашения жгута проводов от панели двери задка (отвёртка плоская).

Извлечь уплотнители и защитный чехол 3 жгута проводов из отверстии в панели двери задка, извлечь жгут проводов из  полости двери задка.

Извлечь защитный чехол 4 трубки жиклера омывателя стекла и саму трубку из полости двери задка.

Снятие и установку стекла двери задка производить по инструкции.

Установить технологический упор под дверь задка и отсоединить газовые упоры от двери задка.

Для снятия крышки багажника, для каждой из петель, отвернуть болты 1 рисунок 1-9 крепления подвижного звена 2 к двери задка 3. снять крышку. Операцию выполнять с помощником (головка «на 10». вороток).


Рисунок 1-9 — Петля двери задка:
1 — болт крепления петли к двери задка; 2 — подвижное звено левой петли: 3 — дверь задка: 4 —   неподвижное звено петли

Установку и сборку  двери задка, производить в порядке обратном снятию. При этом:

— обеспечить равномерность зазоров между дверью задка и сопрягаемыми панелями кузова в соответствии с требованиями ТУ 017207-255-00232934:

— смазать трущиеся поверхности замка, привода, петель и тяг (литол-24, или ЛСЦ-15, расход — 5 г):

— проверить работу замка двери задка. Замок должен закрываться и открываться без заеданий.


Как снять крышку на PS5

Консоли Sony PlayStation прошли долгий путь со времен PS One. Они не громоздкие, тяжелые или странно выглядящие. Современные консоли следующего поколения элегантны, имеют отличную вентиляцию, превосходную вычислительную мощность и даже настраиваются.

Благодаря новой политике Sony в отношении пломб и гарантий пользователи могут снимать крышки для работы, очистки или персонализации своих консолей. Однако для некоторых пользователей это может быть не так просто, как кажется.

Слишком сильное натяжение или чрезмерное давление на лицевые панели могут их повредить. Следующие руководства покажут вам, как снять крышку PS5 без усилий и без потери гарантии.

Снятие верхней крышки

Определить верхнюю крышку консоли PS5 очень просто. Это обложка с выгравированным логотипом PlayStation. Логотип также служит индикатором при снятии и установке крышек консоли.

Вот шаги, которые необходимо выполнить:

  1. Выключите игровую консоль PS5.
  2. Отключите кабели и другие подключенные устройства.
  3. Положите консоль на ровную поверхность логотипом вверх.
  4. Возьмитесь за угол крышки с логотипом и осторожно потяните ее вверх.
  5. Сдвиньте крышку в направлении, противоположном логотипу.

Как снять нижнюю крышку

Нижняя крышка PS5 не имеет логотипа. Но удаление или установка одинаково просты, если вы будете следовать правильным шагам.

  1. Выключите консоль.
  2. Отсоедините подключенные устройства и кабели и дайте консоли остыть.
  3. Переверните консоль PS5 логотипом вниз на плоской поверхности.
  4. Расположите его так, чтобы кнопка питания была обращена к вам.
  5. Возьмитесь за верхний левый угол крышки.
  6. Осторожно потяните вверх, медленно толкая вправо.

Зачем снимать крышку PS5?

PS5 имеет элегантный изогнутый дизайн. Но некоторые предпочитают более качественные чехлы или альтернативу базовому белому цвету. Следовательно, все больше игроков настраивают свои консоли с новыми крышками и цветами, чтобы они соответствовали их игровым настройкам.

Аналогично, крышки PS5 могут быть повреждены частицами пыли, повреждениями при падении и т. д. Если вы не будете осторожны, вам, возможно, придется заменить разбитые крышки, чтобы восстановить внешний вид консоли и защитить ее внутренние компоненты.

Но еще одна причина научиться снимать обложки — это доступ к диску. Время от времени диск может застрять внутри вашей PS5. Это стресс, особенно когда перезагрузка консоли не решает проблему.

Будь то застрявший диск или другой объект, вам не всегда понадобится профессиональный специалист по PS5 для устранения проблемы.

Снимите крышки, чтобы извлечь застрявший диск

Самое лучшее в крышках PS5 — их упрощенный дизайн. Доступ к диску упрощается, если снять нижнюю крышку. Вот как это сделать:

  1. Выключите и отсоедините PS5.
  2. Положите его на чистую плоскую поверхность логотипом вниз и дисководом слева от вас.
  3. Поднимите крышку из угла и сдвиньте ее вправо, чтобы открыть светло-серую панель дисковода.
  4. Снимите черную крышку винта.
  5. С помощью отвертки Phillips Ph2 поверните его по часовой стрелке.
  6. Поверните винт настолько, чтобы открыть диск.
  7. Аккуратно потяните за диск, не применяя силу, чтобы избежать трещин.
  8. Сдвиньте крышку назад и надавите на углы, пока не услышите щелчок.

Для выполнения этого процесса вам понадобится только отвертка Phillips Ph2. Тем не менее, необходимо проявлять терпение и использовать мягкое прикосновение при открытии диска и обращении с ним. Принудительное использование застрявшего диска может быстро сломать его, что делает обязательным профессиональное вмешательство.

Интересно, что снятие крышки и поворот винта не приведет к аннулированию гарантии на вашу PS5. Тем не менее, другая разборка может привести к аннулированию гарантии. Таким образом, если вы не можете удалить застрявший диск с помощью этого метода, лучше всего отправить консоль в ремонт.

Снимите крышки для очистки системы

Вам понадобится несколько вещей, чтобы очистить консоль PS5 от пыли, шерсти животных и других частиц.

  • Салфетка из микрофибры
  • Пылесос
  • Баллон со сжатым воздухом

Консоль PS5 имеет пылесборник под верхней крышкой. Следовательно, это самая важная часть системы для очистки. Вот необходимые шаги:

  1. Выключите игровую консоль PS5.
  2. Удалите все кабели и подключенные устройства.
  3. Поместите консоль на ровную ровную поверхность логотипом к себе.
  4. Поднимите крышку с угла с логотипом, пока не услышите хлопок.
  5. Сдвиньте его в противоположном направлении.
  6. Протрите систему тканью из микрофибры.
  7. С помощью пылесоса соберите пыль из двух отверстий пылесборника.
  8. Удалите оставшиеся частицы пыли с портов и боковых сторон сжатым воздухом.
  9. Обрызгайте вентилятор сжатым воздухом, чтобы удалить мусор, и протрите его тканью из микрофибры.

Выполнение этого процесса снятия крышки и очистки идеально подходит, если вы не хотите аннулировать гарантию. Вы можете провести гораздо более глубокую очистку, разобрав систему и удалив крышки с SSD и дисковода, но это приведет к аннулированию гарантии.

Естественно, вы захотите очистить обе стороны PS5, чтобы не осталось частиц пыли. Вот как очистить другую сторону консоли:

  1. Положите консоль на стол логотипом вниз.
  2. Поднимите крышку до щелчка и сдвиньте ее в сторону.
  3. Очистите поверхность тканью из микрофибры.
  4. Используйте баллон со сжатым воздухом на отверстиях вентилятора и дисковода.

Снимите крышки PS5, чтобы установить новые

Если вы хотите персонализировать внешний вид вашей PS5 или заменить поврежденные крышки, процесс займет несколько секунд.

Вот что вам нужно сделать для верхней крышки:

  1. Выключите PS5.
  2. Отсоедините все кабели и подключенные устройства.
  3. Поместите консоль на плоскую рабочую поверхность логотипом к себе.
  4. Возьмитесь за крышку под логотипом и потяните вверх, пока не услышите хлопок.
  5. Сдвиньте крышку с логотипа.
  6. При необходимости очистите систему.
  7. Наденьте новую крышку на консоль так, чтобы выгравированный логотип занял то же место.
  8. Аккуратно нажмите вниз, чтобы услышать «хлопок» или «щелчок», означающий, что крышка зафиксирована на месте.

Если вы хотите заменить обе крышки, переверните PS5 и повторите следующие шаги:

  1. Расположите консоль так, чтобы кнопка питания была обращена к вам.
  2. Возьмитесь за верхний левый угол крышки и потяните крышку вверх, пока не услышите хлопок.
  3. Сдвиньте его в противоположном направлении, чтобы снять.
  4. Очищайте систему, пока вы ею занимаетесь.
  5. Вставьте новую крышку и нажмите, пока она не зафиксируется на месте.
  6. Снова подключите кабели к консоли и включите устройство.

Дополнительные часто задаваемые вопросы

Отменяет ли гарантия снятие крышки PS5?

Снятие и настройка верхней и нижней крышек или лицевых панелей PS5 не аннулирует гарантию. Таким образом, можно легко удалить застрявшие диски и очистить систему, чтобы свести к минимуму износ и обеспечить надлежащее охлаждение. Тем не менее, снятие дополнительных крышек или изменение серийного номера и пломбы приведет к аннулированию гарантии.

Какой отверткой можно открыть PS5?

Стандартной отвертки Phillips Ph2 достаточно для устранения неполадок консоли PS5 без аннулирования гарантии. Но вам может понадобиться защитная отвертка Torx T9 и отвертка Philips PH00 для других целей. Эти два инструмента работают на консолях и контроллерах PS4 и PS5.

Как лучше расположить консоль PS5?

Sony утверждает, что горизонтальное и вертикальное размещение одинаково эффективно для игровых консолей PS5. Однако наилучшее положение всегда такое, которое обеспечивает максимальный поток воздуха. Рекомендуется держать консоль над полом, чтобы свести к минимуму скопление пыли и шерсти животных.

Где можно купить новые лицевые панели для PS5?

Чехлы для PS5 можно найти на различных интернет-магазинах, таких как Etsy, Amazon и т. д. Естественно, вы также можете найти их в разделе аксессуаров в официальном магазине PlayStation. Покупка у сторонних поставщиков может быть отличной идеей, если вы хотите что-то яркое или с уникальным дизайном.

Сделайте свою PS5 своей собственной

До выхода новых моделей PlayStation пользователи не могли настраивать свои игровые консоли так, как это могли делать пользователи ПК. И хотя мы все еще далеки от продвинутой персонализации, съемные чехлы — отличная отправная точка.

Вы можете взять поврежденную обложку и изменить ее внешний вид или установить новые классные лицевые панели Sony с интересной графикой и цветами. Более того, вы получаете неограниченный доступ к системе, что позволяет вам тщательно и регулярно очищать ее. Это должно помочь свести к минимуму износ и обеспечить надлежащий поток воздуха через систему.

Снимали ли вы крышки PS5 для нестандартной работы или очистки? Вы столкнулись с проблемами или нашли процесс таким же простым, как рекламируется? Дайте нам знать в комментариях ниже.

Снятие крышки кузова — Руководство по ремонту iFixit

  • Редактировать

    • Удалите шесть винтов 5,3 мм #00.

    • Удалите один винт 3,4 мм #00.

    • Короткий винт имеет машинную резьбу и ввинчивается в нижнюю пластину. Остальные вкручиваются в пластиковый корпус.

    Редактировать

    • Удалите три винта № 00 диаметром 5,3 мм (самый нижний винт присутствует не всегда).

    • Удалите один винт #00 7,3 мм.

    • Снимите крышку дистанционного триггера.

    Редактировать

    • org/HowToDirection»>

      Удалите один винт 3,4 мм #00.

    • Удалите два винта #00 5,3 мм.

    • Аккуратно приподнимите корпус вспышки, чтобы при необходимости снять крышку.

    Редактировать

  • Редактировать

  • Редактировать

    • Удалите два винта № 00 диаметром 5,3 мм рядом с окуляром.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
