Соковыжималка из стиральной машины
Еще одна моя самоделка (о другом приспособлении для отжима сока ) — самодельная центробежная соковыжималка из стиральной машины
— более производительна в работе, позволяет получить за 1 ч до 50 л сока из яблок, груш, помидоров. Многие процессы в ней совмещены, так что эту самодельную соковыжималку, сделанную своими руками, смело можно назвать полуавтоматической. Измельчение сырья, отжатие сока и его фильтрация, а также мойка установки после работы ведутся при помощи электрического двигателя.
Идею установки мне подсказала статья, которая была опубликована в журнале «Моделист-конструктор» в начале 90-х годов прошлого столетия инженером А. Котеневым.
Как сделать центробежную соковыжималку из стиральной машины
Соковыжималка сконструирована на основе старой стиральной машины «Рига» круглого образца. От стиральной машины я взял корпус, крышку, бак из нержавейки, а все остальное (электрический двигатель, активатор, опорные колеса) убрал про запас.
Для такой самодельной соковыжималки из стиральной машины понадобился трехфазный электрический двигатель мощностью 1,1 кВт, частота вращения его вала составляла 1420 об/мин. Для подключения двигателя к однофазной сети понадобились рабочие конденсаторы общей емкостью 70 мкФ, рассчитанные на 300 В. Обошлись без пусковых конденсаторов, так как двигатель прекрасно запускался только на рабочих. Для уменьшения биения центрифуги электрический двигатель подвесил к корпусу на шести пружинах средней жесткости, три пружины из которых уравновешивают двигатель в горизонтальной плоскости, а оставшиеся пружины (они расположены под углом 45° к оси двигателя) поджимают его вверх (рис. 1).
Самая сложная и ответственная деталь самодельной соковыжималки из стиральной машины — это корпус центрифуги, изготовленный из листовой нержавеющей стали. Для исключения при работе установки выброса жмыха вверх корпус центрифуги выполнен в форме усеченного конуса. Размеры корпуса соответствуют максимальной производительности соковыжималки.
Развертка усеченного конуса приведена на рис. 2.
Сначала развертку лучше выполнить на плотной бумаге, а затем перенести на лист нержавейки толщиной 1 мм. Для экономии металла стенки центрифуги выполнены из трех частей и сварены (с нахлестом краев заготовок этих частей) точечной сваркой (можно соединить части и на заклепках). Сваривают части на оправке, которая показана на рис. 3.
Основание корпуса — круг диаметром 360 мм, выполнен он из нержавеющей стали толщиной 2 мм. К основанию приварен фланец, выточенный на токарном станке из нержавейки. Приварив стенку корпуса к его основанию, оправку с корпусом зажимают в токарный станок и подравнивают стенку центрифуги резцом, избавляясь от биений. Затем в стенке корпуса формируют сверлом диаметром 3 мм ряд отверстий, чтобы сок мог свободно вытекать из центрифуги.
Для соединения вала электрического двигателя с центрифугой изготовлена втулка-ось (рис. 4), выполненная из нержавеющей стали. Один конец втулки-оси надевают на вал двигателя и фиксируют на валу винтом М8, другой конец вставляют (на шпонке) во фланец, приваренный к дну центрифуги.
В баке, где осуществлялась стирка белья, на отверстие для активатора наложил заплату из алюминия на шести заклепках. По центру наклонного дна бака просверлил отверстие диаметром 22,5 мм и при помощи заклепок закрепил над отверстием направляющий патрубок (рис. 5), сваренный из стальных трубки и пластинки. Сложность изготовления подобного патрубка в том, что продольная ось трубки находится под некоторым углом к пластинке, так как последнюю крепят к расположенному наклонно дну бака, а сама труба должна быть ориентирована строго вертикально. (Соответствующий угол определяют при помощи транспортира и отвеса.) Патрубок выполняет несколько функций, но главное, что он является опорой для втулки-оси, соединяющей центрифугу и вал электрического двигателя.
Для фильтрации сока и задержания жмыха в центрифуге служит расположенный на стенке центрифуги вкладыш из нержавеющей металлической сетки с ячейкой размером 0,5х0,5 мм, изготовленный по развертке усеченного конуса корпуса центрифуги (см.
рис. 2).
Бункер для фруктов (см. рис. 1) представляет собой полый цилиндр, сваренный точечной сваркой из листовой нержавейки толщиной 1 мм. Вмещает бункер до ведра яблок. Для надежного крепления бункера к крышке стиральной машины в последней проделывают с помощью электрической дрели и зубила отверстие, диаметр которого несколько меньше диаметра бункера, далее молотком загибают вверх края отверстия в крышке. Вставленный плотно в крышку бункер крепят к крышке на заклепках с таким расчетом, чтобы между теркой, расположенной на дне центрифуги, и стенками бункера был зазор в 2…3 мм.
Терку с насечкой, изготовленную из листовой нержавеющей стали толщиной 1 мм (рис. 6), к основанию центрифуги крепят на заклепках из алюминия.
Осень – пора урожая. Если вы являетесь счастливым обладателем небольшого сада, то в случае благоприятного года, вы можете столкнуться с вопросом, как справиться с большим количеством яблок или других фруктов, созревших и требующих уборки и обработки. Один из резонных выходов – заготовки сока.
Но обычная соковыжималка здесь не управится. Описываемый в этой статье подход – изготовление высокопроизводительной соковыжималки из старой стиральной машины.

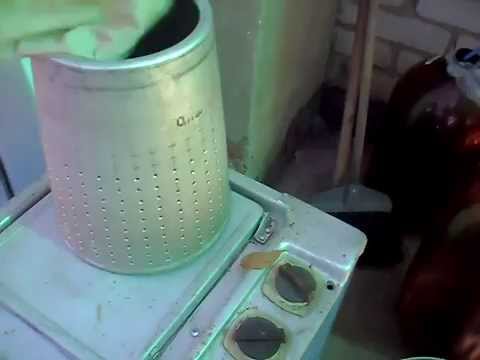

Соковыжималка из активаторной стиральной машинки
Чтобы сделать подобную соковыжималку, понадобится машинка «Ока» либо «Сибирь». Можно использовать и другие варианты, оснащенные устройством отжима и активатором на днище бака. Рассмотрим пошаговое изготовление устройства:
- Из стиралки вынимаем активатор и вал.
- Монтируем другой или тот же вал с нарезанной резьбой.
- Из нержавеющей стали вырезаем три ножа, которые закрепляем на валу посредством гаек. Ножи должны быть повернуты на 60°.
- В отверстие для слива воды вставляем заглушку.
- В центрифугу помещаем сетку из проволоки толщиной 0,25 мм с размером ячеек 1,5 мм таким образом, чтобы она выходила на 4-5 см за боковые стороны барабана.
- Отверстие в резиновой крышке закрываем заглушкой, которая идет в комплекте, после чего помещаем ее на дно центрифуги.
