Сопротивление обмоток компрессора холодильника бирюса: рабочее и пусковое по таблице

Устранение неполадок холодильников Бирюса

_____________________________________________________________________________

_____________________________________________________________________________

• Модели 5, 22, 106, 129, 136, 149, М14, М114, М146, М148
• Модели 2, 3, 6, 8, 108, 110, 130, 131, 135, 151, 228с

Скажите, почему не выключается холодильник Бирюса 118?

Обусловлено это тем, что интенсивная работа компрессора на протяжении длительного времени может привести к его перегреву и полному выходу из строя. Поскольку это наиболее дорогостоящий агрегат, его замена обойдется значительно дороже, нежели устранение причины некорректной работы. Среди наиболее распространенный причин, которые приводят к подобной поломке, можно назвать следующие: Утечка фреона.
Замыкание в блоке управления. Износ компрессора. Неисправность терморегулятора.
Капиллярная трубка испарителя обледенела.

Бирюса 10. Компрессор работает, не выключается.

Морозилка морозит. В морозильной камере сильно намерзает лед. В холодильной камере трубки испарителя чуть прохладные. Поменял уплотнители на дверках, думал в них дело, но все по прежнему. В чем проблема?

Проблема в частичной утечке фреона.

Холодильник Бирюса 133 в эксплуатации 6-7 лет. Утром заметила, что при попытке включиться начинает дребезжать, трястись компрессор и отключается. Выключила из розетки, через полчаса потрогала, компрессор все еще был горячий. Разобрали реле, посмотреть, вроде бы ничего плохого не видно было, кроме того, что на РКТ 2, где наклеена бумажка с названием. Снаружи выглядит, как подгорелая. Может, пожелтела от
температуры и времени, или она все-таки не исправна. Или компрессор нужно менять?

Проверьте компрессор. У Вас стоит компрессор КВ-140 (уточните по наклейке на компрессоре). Снимите реле и прозвоните обмотки, там ТРИ вывода по кругу (на 8-12-4 часов). Между 8-12 сопротивление пусковой, должно быть 18,3 Ом +5%.

Между 12-4 сопротивление рабочей, должно быть 21,1 Ом +5%, при +25С.

В эксплуатации холодильник Бирюса 127 двухкамерный, не морозит верхняя камера. В тэне, где должен находиться фреон, шум похожий на воду, и двигатель нагревается, подскажите что делать?

У холодильников Бирюса моделей 127 нет ТЭНа. Согласно технической документации это однокомпрессорные агрегаты с ручным режимом разморозки морозильной камеры, капельной системой оттайки в холодильном отделении и одним терморегулятором, которым одновременно регулируется температура в обеих камерах. Наиболее вероятная причина, почему у вас не морозит холодильная камера — утечка фреона. Попробуйте полностью разморозить хол-к в течение суток, а затем снова включить. Если обе камеры перестанут морозить — точно утечка. Также по описанным вами симптомам причиной может являться терморегулятор, но тогда в морозильной камере этой модели также должны быть сбои в температурном режиме, он должен быть выше нормы (минус 16 — минус 18 по Цельсию).

То, что компрессор нагревается — это нормально, он греется
и при исправной работе агрегата.

Бирюса 18, 1991-го года выпуска. Компрессор у него работает, не отключается. Терморегулятор установлен в положение «1» (на минимум).Температура в морозильной камере минус 30. Температура в холодильной камере плюс 12. Где искать неисправность?

Наиболее вероятная причина неисправности заключается в утечке хладагента. В данном случае, необходимо определить место утечки, устранить её, и произвести заправку холодильного агрегата хладагентом.

Почему нет холода в камере холодильника Бирюса 18с (двухкамерный с электромеханическим управлением и одним мотором-компрессором)? Морозильный отсек работает нормально.

Скорее всего, вышел из строя термостат холодильной камеры, и необходима его замена. Именно поэтому она и не работает. Так же, рекомендуем разморозить агрегат, если после разморозки не будут работать обе камеры, то это утечка фреона в системе.

Двухкамерный холодильник Бирюса 118 не хочет морозить. Компрессор совсем плохо работает. В чем причина такой неполадки?

Существует ряд возможных неисправностей, которые вызывают некорректную работу агрегата: перегрев мотор-компрессора; разгерметизация аппарата; неисправность термодатчика; утечка фреона; проблема с ТЭНом – элемент испарителя в современных агрегатах с системой No Frost; неисправность терморегулятора.

Холодильник Бирюса 133 перестал работать, при включении в сеть слышны щелчки, освещение и светодиодные датчики работают, подскажите, что может сломаться?

Скорее всего, неисправность заключается в мотор-компрессоре.

В холодильнике бирюса 134 К (однокомпрессорный с капельной системой оттайки в холодильной камере и ручной разморозкой в морозильной). Не работает (не морозит) верхняя камера. В чем может быть причина?

Температура в обеих камерах регулируется одним терморегулятором. Возможные поломки у вас могут быть следующие: утечка хладагента, попробуйте полностью разморозить холодильник (не менее 12 часов, а лучше сутки), если после разморозки морозилка тоже перестанет морозить, значит у вас утечка; неисправность термостата, который регулирует температуру в холодильнике.

Бирюса 118 двухкамерный, перестал морозить. Свет есть, компрессор сначала без перерыва работал, теперь включается на пару секунд и пауза, через минут 5 повтор.

Вероятно, вышел из строя компрессор.

С самого начала эксплуатации холодильника Бирюса 122 стал намерзать лёд. Один раз размораживали на несколько часов, убрали всю воду из морозилки, через пару недель лёд снова появился. Скажите, что делать?

В холодильной камере все в порядке. Это работа испарителя «плачущего типа». Влага на задней стенке камеры в виде замерзших капель оттаивает при отключении компрессора и стекает по водоотводящей системе в емкость для талой воды, где испаряется за счет тепла, выделяемого компрессором. Намерзание в морозильной камере может быть обусловлено следующими причинами: 1. Вы закладываете в камеру продукты, не
остывшие до комнатной температуры; 2. Вы часто открываете дверь МК, либо долго держите ее в открытом положении; 3. Вероятно, дверь МК неплотно прилегает к корпусу.

В эксплуатации однокамерный холодильник Бирюса 10. Не уходит вода, скапливается внутри него. Что можно сделать самим, не вызывая мастера?

В данном случае, потребуется прочистка дренажной системы.

При первом включении холодильник Бирюса 18с работает. Если его выключить и потом включить срабатывает тепловое реле и потом идут щечки реле. Если через некоторое время опять включить компрессор запускается. Компрессор прозвонил, показывает 32-21-53, на корпус пробоя нет. Реле заменил, хотя и со старым такая же ситуация. Думал на терморегулятор, провода отсоединил перемкнул между собой. Ситуация такая же.

Повторное включение агрегата в сеть должно осуществляться через 5-6 минут после отключения.

В эксплуатации двухкамерный холодильник Бирюса 143 с электронным управлением, одним компрессором и No Frost в морозильной камере (2008 года выпуска). Как узнать есть ли электромагнитный клапан. И если да, то где он находится? Может быть в запененной части, т.

к. визуально его нигде не видно.

Клапан в данной модели Вы найдете сзади недалеко от компрессора. Клапан выглядит как пластиковая коробка, в которую входят 3 медные трубки.

В эксплуатации двухкамерный холодильник Бирюса 18 с (1 компрессор). Компрессор включается и через секунд 10 выключается, минуты через 2 включается и т.д. по этому циклу. Реле щелкает и при включении и при выключении. Мотор не гудит. Что могло сломаться?

Если мотор включается и тут же выключается, то может быть неисправен мотор-компрессор. После выключения попробуйте дотронуться рукой до компрессора, если руку невозможно удержать на 3-5 секунд, то неисправен мотор и выключается он по пускозащитному реле.

Бирюса W 127 KLA плохо холодит. По термометру — в морозилке -20; в холодилке +14.
Регулятор — в среднем положении. Радиатор чуть тёплый. Что бы это значило?

Утечка хладагента.

Холодильник бирюса 122 перестает морозить (то морозит, то не морозит). Розетка работает.

Вечером работал, с утра вода. Помыли, включили, работает. Через час опять не работает. Подскажите, что делать?

Обычно у таких моделей проблема с терморегулятором.

В эксплуатации холодильник Бирюса 133. Не работает морозильная камера. Что делать?

Если не работает морозильная камера, то неисправен термостат, либо утечка фреона или неисправен мотор-компрессор.

Двухкамерный холодильник Бирюса 134 с одним компрессором и механическим управлением, куплен в 2010 году. Не отключается компрессор. На задней стенке хол. отделения наросла «шуба» льда. Температура в морозилке -18С, в хол. отделении +5с. Скажите, пожалуйста, можно ли отремонтировать?

Если компрессор не отключается, а в холодильном отделении «шуба» из снега, то неисправность может быть: в утечке фреона, поломке термостата или засор капиллярной системы. Так же, рекомендуем проверить, не порвана ли где-нибудь уплотнительная резинка (уплотнитель). Из-за нецелостного уплотнителя теплый воздух может попадать в агрегат и намерзать на задней стенке.

Холодильник Бирюса 118 перестал морозить и вообще гудеть. Подскажите, что может быть?

Вероятнее всего, вышел из строя терморегулятор.

Подскажите, пожалуйста, какая модель термостата нужна для однокамерного холодильника Бирюса-10 С-1 12.2004 года? Он с морозилкой внутри, электромеханическим управлением и одним мотором-компрессором.

К Вашему холодильнику подойдет термостат ТАМ-133.

Двухкамерный холодильник Бирюса 143 с электронным управлением и системой Ноу Фрост в морозилке (работает на R600 хладагенте). После замены мотора, агрегат долго работает и не выключается. На табло задана температура +7, а он охлаждает холодильную камеру до +1 и только тогда выключается. В чем заключается неисправность?

Так называемый «холодильник с клапаном». Возможно, залипает электромагнитный клапан, а возможно хладагента (фреона) заправили больше чем нужно, если использовали мотор компрессор на 134 газу.

Холодильник Бирюса 120, морозильная камера работает и морозит хорошо, а вот в самом хол. отделении нет, и мокрая задняя стенка.

Вероятно утечка фреона из системы. Хладагента на морозильную камеру еще хватает, т.к. она маленькая, а вот на холодильную уже нет. Рекомендуем вызвать мастера для устранения течи и перезаправки агрегата фреоном.

Утром обнаружил, что холодильник Бирюса 134 не работает. Компрессор (КВ-140) пытается запуститься, работает как будто «вразнос» и секунд через 8 останавливается. На реле РКТ-2 немного почернела надпись. Оплавленных контактов нет. Обмотки компрессора на землю не коротят. Между выводами обрыва нет. Заменили компрессор. Некоторое время работал не отключаясь. Заменил терморегулятор. Стал выключаться. Но через пару дней опять не выключается, намерзла шуба внутри сверху и между дверцами корпус горячий. Что еще ему надо?

Выход из строя первого компрессора, то есть межвитковое замыкание вследствие перегрева эл. двигателя компрессора по причине утечки хладагента. Компрессор заменен, причина не устранена.

Неисправности холодильников Бирюса

Какие неисправности чаще всего проявляются? Согласно статистике сервисных центров, к наиболее распространенным поломкам можно отнести следующие. Агрегат работает без остановки. Не включается. Плохо морозит. С шумом отключается. Эти неисправности проявляются не только у моделей старого образца, но и у достаточно новых моделей. Причины поломки могут быть различными, соответственно, и способы их устранения также будут отличаться.

Агрегат не выключается — Если х-к не отключается, то причин такого нестандартного режима работы может быть несколько. Не плотно прикрыта дверца в хол. камере. В этом случае компрессор постоянно работает, потому что не может нагнать необходимый уровень температуры. Проверьте дверцу и качество уплотнителя. Слишком большая температура в помещении. Или х-к может быть установлен рядом с источником тепла. В этом случае мотор также работает без перерыва, стараясь понизить температуру до заданного уровня внутри агрегата.

Поломка температурного датчика. В этом случае агрегат сильно морозит и не выключается потому, что термодатчик не дает сигнал о достижении заданного уровня температуры на блок управления. Такая неисправность чревата быстрым выходом из строя компрессора из-за его износа. Замена датчика полностью решает эту проблему. Выход из строя блока управления. В этом случае термодатчик будет передавать правильные сигналы, но из-за повреждения управляющего модуля дальнейшие команды не будут поступать на компрессор, и он не выключится. В первых двух случаях, когда техника не отключается, проблема устраняется самостоятельно без привлечения специалистов. В случае выхода из строя модуля управления или термореле – вызывайте мастера.

Холодильник не включается — Если агрегат перестал работать, то причин для такой поломки очень много, начиная от нарушения питания устройства и заканчивая выходом из строя различных систем. Если х-к не работает, проверьте напряжение в сети и правильность подключения (вилка может не полностью быть воткнута в розетку, поврежден сетевой шнур и так далее).

В случае, когда он перестал морозить или вместо холода греется, возможны такие виды поломок. Утечка хладагента (повреждение капилляров). Как один из признаков — компрессор включается только принудительно, сильно греется и не морозит. Некоторые виды утечки можно увидеть без специальной диагностики. Для этого отключите агрегат от сети и разверните его. Если вы увидели вздутие сзади в области запенивания – это 100% показатель разгерметизации системы. Такие неисправности устраняются только специалистами.

После первого отключения не включается. Вероятнее всего, вышло из строя защитное реле или перегорели обмотки компрессора. Такое бывает, если в сети произошел скачек напряжения. Мотор гудит, но не включается. Одна из очевидных причин – заклинивание компрессора. Если компрессор линейного типа, возможно, кабели подсоединены неправильно. Если двухкамерный х-к с шумом отключается, то это может быть поломка компрессора или физический износ его комплектующих, особенно после 15-20 лет эксплуатации. В случае отключения с громким щелчком вариант поломки только один – перегорело пускозащитное реле, которое необходимо заменить.

Существует и ряд других проблем, с которыми сталкиваются владельцы. Большинство из них возникают из-за нарушения правил эксплуатации и по вине пользователя. Но многие из них можно решить в домашних условиях (бытовые проблемы). В первую очередь проверяйте подключение агрегата к сети питания, плотность закрытия дверцы нижней и верхней камеры. Одна из наиболее распространенных причин, когда агрегат плохо морозит – неправильная регулировка ручки термостата. Вы просто можете ее случайно задеть при пользовании прибором, и компрессор начнет вырабатывать меньше холода. Самое простое решение – повысьте уровень охлаждения, переместив рукоятку на одно-два деления выше.

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

Ремонт и настройки холодильников и морозилок Индезит SFR SB BIAA TIA

У меня холодильник Indesit SB 200, перестал морозить. Свет горит в нем, при включении в розетку мотор не запускается, слышны только щелчки через минуты 2-3 каждый раз, как будто пытается Читать далее

Неисправности и ремонт моделей Beko CN CMV CNL RCNK

Beko cmv 533103 s с компрессором МТН 115 МТ Н 304-02, сопротивление рабочей обмотки около 25 Ом, пусковой 27 Ома — это нормально? Компрессор не запускается, хотя и гудит, конденсатор Читать далее

Бирюса — Неисправности, ремонт и эксплуатация

В холодильнике бирюса 134 К (однокомпрессорный с капельной системой оттайки в холодильной камере и ручной разморозкой в морозильной). Не работает (не морозит) верхняя камера. В чем может Читать далее

Эксплуатация и ремонт холодильников Атлант МХМ

Атлант МХМ 1848-67. После разморозки МК и последующего ее включения моргает индикатор повышенной температуры в МК, на панели горит Н, заморозки не происходит. Оба Читать далее

Холодильники Вирпул — регулировки, неисправности и ремонт

Купил 2 дня назад холодильник Whirlpool WBE 3677 nfc ts. Мастера установили, проверили, объяснили, как с ним обращаться. Я его включил через 3 часа после доставки. Читать далее

Холодильники LG GA-409, 379, 419 — Рекомендации по ремонту

У меня двухкамерный холодильник lg ga-m419sgrl (4,5 года в эксплуатации). Два дня назад заметил, что он постоянно шумит (работает компрессор) и шум стал громче. Он не охлаждает, в Читать далее

Холодильники Самсунг — настройки, эксплуатация и ремонт

Самсунг rb33j3200sa с двумя отсеками — хол. камера и морозилка. Морозильная камера работает исправно, значит, фреон есть. Холодильная камера не работает, передняя панель Читать далее

Холодильники Стинол — Ремонт и рабочие регулировки

Холодильник Стинол 242 двухкамерный работает очень странно. Морозилка работает на всю мощь, замораживая все моментально и очень сильно, а основная хол. камера вообще не может морозить.Читать далее

Холодильники Бош KGN-39, KGN-49 — неисправности и ремонт

Двухкамерный холодильник Bosch kgn39vw10r с электронным управлением, системой No Frost и одним мотором-компрессором. При включении индикаторов температуры на полную шкалу Читать далее

Ремонтируем холодильники Хотпойнт Аристон HF, HBD, HBT, E4

Подскажите, из-за чего на двухкамерном холодильнике Hotpoint-Ariston HBD 1201.4 NF полный No Frost с электроникой не может сработать мотор вентилятора, который…Читать далее

Компрессор кв 120 схема подключения

Самый долгоработающий прибор в наших квартирах это не компьютер или телевизор, а обыкновенный холодильник. Холодильник работает круглосуточно, а его работу мы оцениваем раза в сутки. Если холодильник сделан качественно, то его проблем с охлаждением пищи у нас не возникает по крайней мере лет У многий еще стоят старенькие советского производства холодильные агрегаты. И как все в этой жизни ломается холодильник внезапно, но вместо того, чтобы выбрасывать столько лет служивший верой и правдой аппарат, можно сделать попытку его восстановить.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как проверить компрессор холодильника
• Ремонт отечественных холодильников (компрессоры)
• Как подключить мотор холодильника правильно
• Как прозвонить компрессор

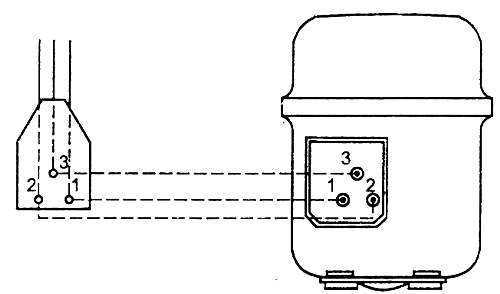

• Схема холодильника бирюса
• Реле пускозащитное РКТ
• Вопрос №116621
• Руководство как подключить холодильник и отдельные его части

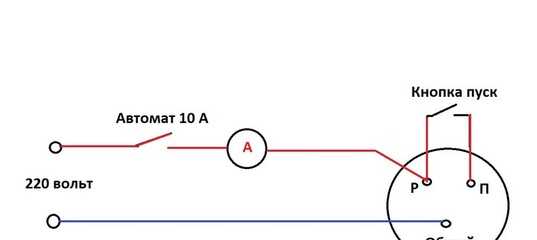

• Схема подключения компрессора холодильника своими руками
• Пусковое реле для компрессора холодильника на 220В и 380В

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как подключить компрессор холодильника к 220 вольт

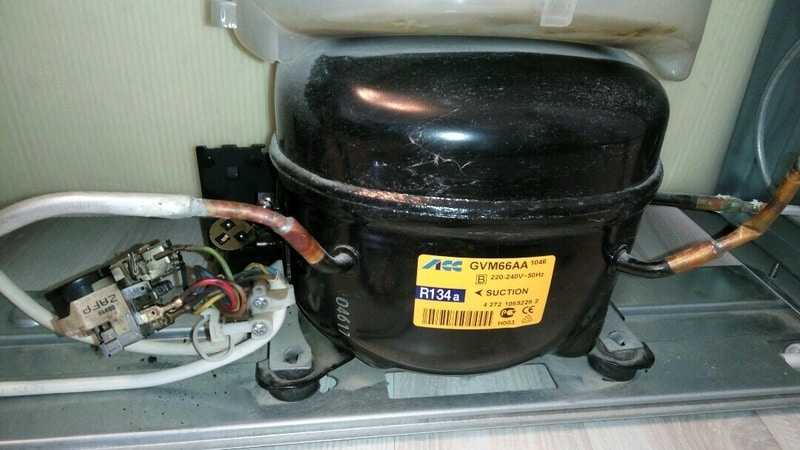

Как проверить компрессор холодильника

Трудно переоценить важность такой составляющей части холодильника, как компрессор. Если он выходит со строя, то ни о какой работе холодильника не может быть и речи. Можно ли провести диагностику работы компрессора самостоятельно или для этого нужен специалист?

Об этом и пойдет речь в данной статье. Принцип работы состоит в следующем. Фреон в газообразном состоянии в результате сжатия нагревается, а с помощью конденсатора охлаждается. Затем через капиллярный расширитель фреон идет на повторение цикла. Залогом качественной работы холодильника является постоянное движение фреона по этому циклу. Вот поэтому компрессор часто называют сердцем холодильника.

Компрессор включает в себя: поршневой электромотор с системой клапанов, рабочую обмотку, пусковую обмотку и реле. Поршневой электродвигатель работает от переменного тока. Компрессор имеет три выхода: от пусковой обмотки, от рабочей обмотки и общий выход. Эти три выхода расположены в нижней части компрессора в форме треугольника.

Эти контакты соединены с реле, которое включает в работу электродвигатель. При сбое в работе компрессора в первую очередь необходимо проверить кабель. Если кабель исправен, то нужно исследовать сам компрессор. Для проверки компрессора нужно:. Также работу компрессора можно проверить с помощью манометра. Для этого манометр с помощью шланга нужно соединить с нагнетающим штуцером и измерить давление при включенном компрессоре. Если при этом значение давления составляет 6 атмосфер, то компрессор исправен.

Если электродвигатель работает, но необходимая температура в холодильнике не достигается, то причина заключается в утечке фреона. Здесь без помощи квалифицированного специалиста не обойтись. Перед тем, как проводить самостоятельную диагностику компрессора холодильника, желательно провести проверку на пробой. Это нужно для того, чтобы не получить электротравму внутренняя обмотка электродвигателя может давать напряжение на корпус.

Эта ситуация может произойти с холодильниками старого образца. Для проверки необходимо измерить сопротивление между корпусом и каждым из контактов.

При этом, на корпусе нужно найти место, где отсутствует краска либо краску необходимо соскрести. При проверке сопротивление на мультиметре должно показывать «бесконечность». Если прибор показывает какое-либо значение, то это говорит о неисправности электродвигателя и дальнейшая диагностика компрессора может иметь опасные последствия.

В этом случае нужно действовать следующим образом:. После проверки сопротивления желательно также проверить и ток. Для этого нужно подключить реле и включить в работу электродвигатель. При этом, нужно быть уверенным в исправности данного реле. Для проверки тока лучше всего использовать мультиметр, имеющий клещи. Клещами нужно зажать один из сетевых проводов.

Величина силы тока должна быть прямо пропорциональна мощности электродвигателя. Например, для электродвигателя мощностью Вт сила тока должна быть равна 1,3 А.

Оплата Физические лица — наличный расчёт Юридические лица — наличный и безналичный расчёт. Большая Подьяческая, Стиральная машина Посудомоечная машина Холодильник Другая техника. Как проверить компрессор холодильника Трудно переоценить важность такой составляющей части холодильника, как компрессор. Устройство компрессора Компрессора многих бытовых холодильников во многом схожи между собой. Возможные причины сбоя в работе электродвигателя Если электродвигатель не включается, то причина может быть в следующем: Сгорел компрессор.

Вышло из строя пусковое реле. Вышел из строя кабель, с помощью которого подключен прибор. Оставить заявку. Большая Подьяческая, дом Информация об услугах, представленная на данном ресурсе, не является публичной офертой.

Подробности уточняйте у оператора.

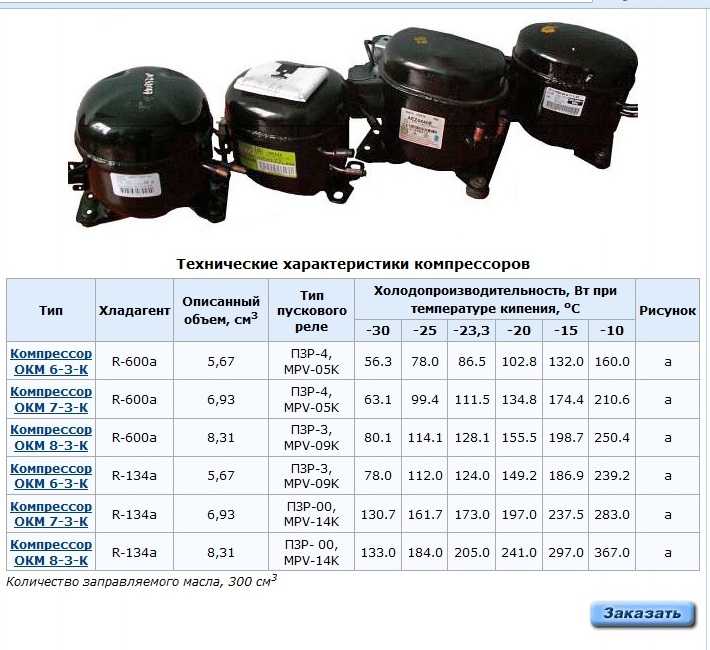

Ремонт отечественных холодильников (компрессоры)

Самым необходимым прибором, как в квартире, так и в частном доме, является холодильник. И с этим утверждением сложно не согласиться, не так ли? Сложно найти жилище, где него нет. Как и любые приборы, холодильники могут ломаться.

Сопротивление обмоток компрессоров Атлант, все данные приведены в Компрессор, Сопротивление при 25 °С*, Ом С-К Н, 18,29, 21,

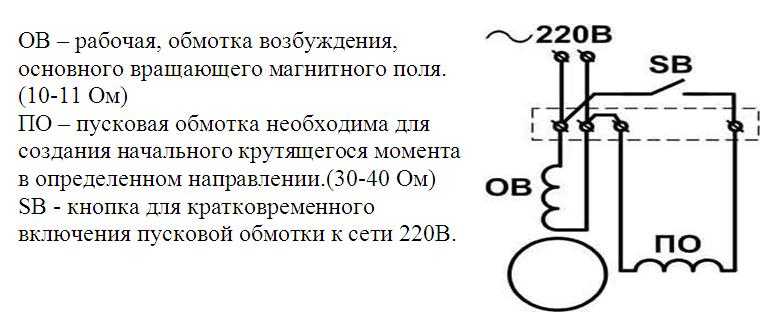

Как подключить мотор холодильника правильно

В данной статье мы рассмотрим поиск неисправностей электрической части компрессоров. Очень часто при ремонте кондиционера грешат на компрессор, но в итоге дело может оказаться вовсе не в нём. Так как же правильно продиагностировать компрессор? Как узнать сопротивление обмоток рассказано в этой статье. Чтобы получить доступ к контактам компрессора необходимо разобрать кондиционер так, чтобы был доступ к компрессору. Обычно контакты защищены крышкой, которая закручена винтом, найти её вы можете по проводам, которые подходят к компрессору. После снятия крышки вы увидите три контактных вывода на которые надеты клеммы с проводами. Необходимо снять провода и мультиметром измерить сопротивление между выводами.

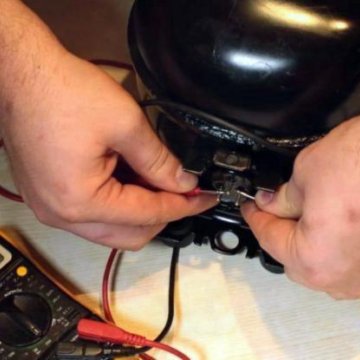

Как прозвонить компрессор

Холодильник состоит из множества частей, но основным элементом является компрессор. От его исправности зависит качество работы этой бытовой техники. Когда холодильник не работает, в первую очередь, необходимо проверять компрессор. При этом необязательно сразу отправляться в сервисный центр, так как выполнить работы можно и в домашних условиях. Как именно проверить исправность компрессора, рассмотрим далее.

Вы находитесь: Elremont.

Схема холодильника бирюса

Просмотр полной версии : Конденсатор в схеме пуска компрессора на бытов. Как происходит пуск компрессора на примере эл. Какую роль выполняет конденсатор. Если убрать конденсатор-что изменится. И какие будут последствия если предположить что у конденсатора будет пробой. Ну ты чёт загнул.

Реле пускозащитное РКТ

Замерьте сопротивление между выходящими из проходными контактами. Оно должно быть примерно таким: между правым и левым контактом — 30 Ом; между правым и верхним — 15 Ом; между левым и верхним — 20 Ом. Если полученные значения сильно отличаются от указанных, то можно предположить, что мотор неисправен точнее определить неисправность можно, замерив потребляемый мотором ток. Затем замеряем сопротивление между проходными контактами и кожухом мотора. Для этого подсоединяем один щуп прибора к проходным контактам, другой щуп — к медной части одного из штуцеров мотора. Прибор должен показывать обрыв.

Схема устройства, правила подключения к компрессору, реализация токовой защиты. Видеоинструкции по разбору и ремонту пускозащитных реле для.

Вопрос №116621

Итак, пришло время выбрасывать ваш старый сломанный холодильник на свалку? Даже если он уже не подлежит ремонту например, из-за утечки фреона , на нем остались еще ценные рабочие агрегаты и запчасти, которые необходимо снять! В первую очередь это касается компрессора холодильника.

Руководство как подключить холодильник и отдельные его части

ВИДЕО ПО ТЕМЕ: Подключение пускового реле компрессора холодильника с конденсатором.

Всё как получилось спонтанно Просто в хозяйстве понадобился компрессор колеса подкачать, что-нить обдуть и т. Вам надо ставить сбросной клапан или реле давления. Очень не хватает реле давления… Если не нужно большое давление можно поставить водное вроде РМ-5 Там давление можно поставить в промежутке 1. И вот тогда совсем отлично будет.

Этикетка должна быть механически не повреждена.

Схема подключения компрессора холодильника своими руками

При неисправности или отсутствии включения, нужно мультиметром проверять сопротивление, так как, если есть поломка, то может ударить током. Другими словами, проверка тестером проводится для исследования обмотки, на предмет выявления ее повреждений. Мастера называют это прозваниванием. Проверить исправность компрессора холодильника первоначально можно по 3 основным параметрам. Проверить параметры работы компрессора холодильника можно, но для этого нужны определенные знания А именно, по:. Если обмотка действительно повреждена, то может прыгать уровень напряжения и перебрасываться на поверхность корпуса. Как правило, такое может происходить со старыми устройствами.

Пусковое реле для компрессора холодильника на 220В и 380В

Время от времени, любая техника выходит из строя и начинает требовать ремонта. Холодильное оборудование Бирюса отличается высоким качеством и долговечность, но, даже оно, периодически вынуждает владельца обратиться в специализированную мастерскую или посетить сервисный центр. Разумеется, бывают ситуации, когда неполадку можно устранить своими руками, но, даже в этом случае, может потребоваться электрическая схема агрегата. Для ее поиска можно использовать ресурсы сети Интернет, или же обратиться за помощью к мастерам.

Мотор

— Могу ли я уменьшить пусковой ток компрессора холодильника?

спросил 6 лет, 6 месяцев назад

Изменено 6 месяцев назад

Просмотрено 16 тысяч раз

\$\начало группы\$

Не повторяющийся вопрос: этот вопрос о сокращении пусковой ток , а не определение типа двигателя .

У меня есть холодильник с двигателем с постоянным разделенным конденсатором (PSC), который я питаю от солнечных батарей/батареи/инвертора.

Мой инвертор рассчитан на 1000 Вт (пиковая мощность 2000 Вт), но, к сожалению, двигатель иногда отключает защиту инвертора от перегрузки, что может привести к порче содержимого холодильника, если это останется незамеченным.

Я рассматриваю возможность замены двигателя компрессором постоянного тока (Danfoss BD35F), но это довольно дорого (около 350 долларов).

Прежде чем я это сделаю, я хочу сначала поэкспериментировать, чтобы увидеть, смогу ли я заставить его работать с постоянно более низким пусковым током.

Я понимаю, что это может сломать двигатель, что он может не запускаться стабильно, но попробовать стоит.

Я читал о следующих вариантах:

• а) использовать пусковой конденсатор 150 мкФ на первые 1000 мс
• б) использовать NTC термистор
• c) силовые резисторы, на первые 1000мс (аналогичный эффект как НТК)
• d) преобразование напряжения в более низкое напряжение, например. от 230В до 200В

но:

• а) Мне трудно найти пусковой конденсатор, чтобы попробовать, и случайные эксперименты могут быть дорогими, поскольку они стоят около 10-15 долларов за штуку и могут сломаться, если подавать питание более чем на несколько секунд.
• b) Я пробовал 10-омный NTC, но это не имело никакого значения.
• в) Попробую с разными резисторами на 50, 70, 100 Ом (номинальной мощностью 50Вт).
• d) Я не уверен, какой тип, какое напряжение попробовать и т. д.

ТАКЖЕ:

Я проверил двигатель со следующими результатами:

• Отключен на 24 часа, ~850 Вт
• Подключен на 20 мин, отключен на 5 мин, ~600 Вт
• Подключен в течение 45 минут, включая самостоятельный перезапуск, ~1100 Вт
• Отключено, затем снова подключено через 15 минут, ~800 Вт

Я озадачен этими результатами, потому что кажется, что двигатель потребляет больше, если оставить его подключенным. Но термостат отключает цепь. Единственный способ, которым это имеет смысл для меня, — это если термостат каким-то образом вызывает дугу, которая потребляет дополнительные 300 Вт при повторном подключении. Но я проверил его, отключив на 15 минут, повернув термостат на 0, снова подключив, затем повернув термостат на 3. Максимальная потребляемая мощность составила всего 782 Вт.

Очень странно… Есть идеи?

\$\конечная группа\$

9

\$\начало группы\$

У меня аналогичная ситуация, автономная фотоэлектрическая / аккумуляторная система хранения с 12-вольтовым инвертором мощностью 1 кВА и небольшой стандартный холодильник на 230 вольт. Раньше он вырубал мой телевизор и спутник при запуске и довольно сильно ударял по напряжению аккумуляторной батареи. Я подключил VDR (резистор, зависящий от напряжения) последовательно с источником питания. Это просто снимает остроту пускового пускового тока и решает проблему для меня

\$\конечная группа\$

\$\начало группы\$

Я решил эту проблему с помощью суперконденсатора 2 фарад 16 В на входе инвертора> Хотя это не уменьшает пусковой ток, оно обеспечивает достаточное количество электронов для запуска компрессора без отключения инвертора

\$\конечная группа\$

\$\начало группы\$

Очевидно, что если ваш инвертор не может обеспечить достаточную мощность для запуска холодильника, правильным решением будет приобретение более мощного инвертора. Тем не менее, если вы знаете, что ваш инвертор может обеспечить дополнительный ток в течение короткого времени во время запуска, вы можете просто заменить его схему защиты автоматическим выключателем с медленным срабатыванием, который специально разработан для таких нагрузок, как двигатели и тому подобное.

Устройство плавного пуска может быть еще одним решением, но только в том случае, если оно поддерживается вашим компрессором (многие крупные компрессоры поддерживают его).

\$\конечная группа\$

2

\$\начало группы\$

Уменьшение пусковой мощности не требуется для использования в сети. Эти меры только увеличат стоимость холодильника. Для снижения пусковой мощности требуется некоторая форма разгрузки. Для больших компрессоров это делается поднятием всасывающего клапана(ов). Иногда также включается устройство плавного пуска. Лучшим выходом в вашей ситуации было бы перейти на так называемый абсорбционный тип холодильника. Они работают с небольшим нагревательным элементом и вообще не имеют пускового тока. Можно работать даже без инвертора, если выбрать правильный тип (12 или 24 В пост. тока также необходимы для компрессора Danfoss).

\$\конечная группа\$

1

\$\начало группы\$

Сначала убедитесь, что инвертор работает так, как заявлено. Некоторые бренды, такие как новый AIMS, имеют настолько короткое время всплеска (40 мс), что оно бесполезно практически для всего. Во-вторых, убедиться, что напряжение батареи не падает достаточно низко, чтобы отключить инвертор во время запуска.

Теперь ответ: Современные энергоэффективные двигатели имеют обмотки с очень низким сопротивлением, что значительно увеличивает пусковой импульс. Эти компрессоры с постоянным разделенным конденсатором с низким сопротивлением, по-видимому, могут перезапускаться немедленно, пока хладагент все еще находится под давлением, что всегда использовалось для блокировки компрессора. Компрессор, работающий на 1 А, может потреблять от 10 до 15 А с заблокированным ротором.

Я не пробовал, но я бы порекомендовал резистор, включенный последовательно с рабочей обмоткой, с реле времени на 1 секунду, которое закорачивает резисторы через 1 секунду. Вы не должны использовать конденсатор, так как он изменит фазу и сведет на нет эффект постоянного рабочего конденсатора. Если вы подключите обе обмотки (подключив ко всему проводу питания компрессора), вы сможете использовать либо резистор, либо конденсатор для ограничения тока, пока реле 1 секунды разомкнуто.

Кроме того, если ваш инвертор выдает 2-ступенчатую прямоугольную волну или 3-ступенчатую прямоугольную волну с очень небольшим мертвым временем, я не рекомендую использовать его с двигателем с высоким КПД. Это приведет к перегреву двигателя и трате большого количества электроэнергии. Трехступенчатая прямоугольная волна с 25% мертвым временем — это нормально, но с большинством инверторов, особенно с более дешевыми, по мере падения напряжения батареи и включения других нагрузок эти 25% уменьшаются для увеличения напряжения переменного тока. У таких инверторов нет другого способа регулировать выходное напряжение.

\$\конечная группа\$

\$\начало группы\$

Думаю, вам лучше всего подойдет один из этих конденсаторов для коррекции коэффициента мощности. Подходящей альтернативой может быть большая крышка двигателя. Единственный метод, который у меня есть для расчета требуемого размера, принадлежит кому-то другому (я его не пробовал), и это действительно удачный метод.

Это делается следующим образом: подключите конденсатор параллельно лампе накаливания и подключите их последовательно к работающему прибору. Продолжайте увеличивать размер конденсатора, пока лампочка не погаснет. Или вы знаете, вы могли бы использовать поговорку: чем больше кусок, тем лучше работа.

В качестве альтернативы вы можете использовать инвертор большего размера, чтобы запустить его, и использовать переключатель переключения, чтобы перейти к нужному размеру.

Наконец. Используйте холодильник с инверторным компрессором постоянного тока. Понятно, что придется покупать новый.

\$\конечная группа\$

1

\$\начало группы\$

Кажется, нужно ограничить пусковой ток. Возможно, поищите «защита от бросков напряжения в сети». Один такой предмет из поиска это

Это устройство полезно, когда ток, потребляемый от сети часть оборудования при включении (например, аудиоусилитель мощности) значительно превышает потребляемый ток в установившемся режиме. оборудование. Этот всплеск тока может быть проблематичным, поскольку он может взорваться. плавкие предохранители или автоматические выключатели. Устройство имеет вход и выход IEC. разъемы и ограничивает ток при включении до приемлемого уровня для 200 мс–400 мс. Два светодиода на передней панели показывают состояние Единица. Резистор, зависящий от напряжения, включен для переходных процессов. подавление.

\$\конечная группа\$

\$\начало группы\$

Звучит как работа для ограничителя пускового тока… Я здесь думаю о жизни вне сети, и самый неудобный способ получить холодильник постоянного тока — это сделать его! Мой наивный подход к этому состоял бы в том, чтобы понять, что холодильник работает, используя плату управления для включения / выключения двигателя компрессора. что, если вместо этого его модифицировали…

Подайте на плату управления холодильника необходимый постоянный ток (понижающий/повышающий преобразователь), но измените его с включения двигателя на включение инвертора, который включает двигатель. Удалите шнур питания переменного тока и замените его винтовыми клеммами постоянного тока =)

Использовать инвертор большего размера? «Время работы» холодильника в киловатт-часах было бы довольно мало по сравнению с «время работы» 24/7 и током в режиме ожидания инвертора. Проблема только усугубляется по мере того, как инверторы становятся больше.

Например, на YouTube: кто-то хвастается 4000-ваттным инвертором, который они установили для аккумуляторной батареи на 3,2 кВт, думая, что этого достаточно, пока не увидели 50-ваттное потребление инвертора без нагрузки. Это 37,5% их батареи каждый день только для того, чтобы включить инвертор! Солнечные панели, которые у них были, не могли питать инвертор без нагрузки в течение дня из-за всех других потерь, связанных с автономной системой.

Еще один пример на YouTube: кто-то хвастается двумя 12-вольтовыми свинцово-кислотными батареями, подключенными параллельно, и инвертором мощностью 2000 Вт, который постоянно срабатывает на маленьком холодильнике Galanz объемом 1,7 фута3, которому требуется мощность всего 72 Вт… Этот холодильник в плохой день потреблять, может быть, 0,4 кВт, инвертор будет в несколько раз больше, потому что он «в режиме ожидания». Вне сети требуются устройства постоянного тока, которые чрезвычайно дороги и не соответствуют номиналу, но, возможно, устройства переменного тока можно модернизировать.

Моя точка зрения: Холодильник постоянного тока (прибор, работающий круглосуточно и без выходных), потребляющий энергию только для работы некоторых цепей управления и включения/выключения двигателя, невероятно эффективен. Автономные люди должны использовать период оборудования постоянного тока. Думайте об инверторе как о необходимом зле, которое нужно включать и выключать по мере необходимости для таких вещей, как микроволновые печи, тостеры и т. Д. (Все еще необходимо ограничивать пусковой ток)!

\$\конечная группа\$

\$\начало группы\$

Следует помнить, что при работе со всеми двигателями переменного тока снижение напряжения приводит к тому, что двигатели потребляют больше тока. Помните, что единственное, что снижает ток при работающем двигателе, — это обратное напряжение, создаваемое вращением двигателя. Если напряжение слишком низкое, вы сожжете двигатель, как и при слишком высоком напряжении. Все двигатели переменного тока имеют характеристики частоты и напряжения, обеспечивающие их правильную работу. Также есть некоторые двигатели, которые разработаны специально для использования с инвертором и могут регулировать скорость в диапазоне для увеличения или уменьшения потребляемой мощности.

Только имейте в виду, что чем выше частота, тем быстрее будет вращаться двигатель и тем выше рабочее напряжение. Когда частота падает, должно снижаться и напряжение. Вот как частотно-регулируемые приводы работают в реальном мире. Также при плавном пуске напряжение снижается на очень короткое время, чтобы двигатель мог набрать скорость, а затем набор контактов замыкает часть цепи, снижающую напряжение.

Одна из проблем, с которой я лично столкнулся, заключается в том, что некоторые люди подключают двигатели и другие устройства, даже не удосужившись убедиться, что двигатели подключены к правильному напряжению. Также одна из наиболее важных вещей, которую нужно сделать при выполнении любых подключений, — это проверить все соединения перед тем, как что-либо закрывать (очевидно, отключите питание в целях безопасности). Это нужно для того, чтобы убедиться, что все соединения в порядке и провода не разомкнуты внутри между концами. Нет ничего более раздражающего, чем прерывистые соединения, и когда вы находите провод, который растягивается, вы чаще всего обнаруживаете проблему.

\$\конечная группа\$

1

\$\начало группы\$

Вот простое решение вашей проблемы, которое вы можете сделать с минимальными вложениями. Купите сетевой фильтр, подходящий для устройства, и отщипните источник шума. Когда ваш холодильник сильно истощается, устройство защиты от перенапряжения подает дополнительное напряжение, а затем возвращается к нормальному прохождению. Дешево легко быстро доступно почти везде.

\$\конечная группа\$

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Перегорание двигателя компрессора холодильника — схема поиска и устранения неисправностей холодильника

Продолжительная эксплуатация при высоких давлениях и температурах нагнетания, чрезмерный пуск двигателя, колебания напряжения, нехватка хладагента и масла в компрессоре — все это возможные причины перегорания двигателя.

Выгорание можно определить как длительное воздействие на изоляцию обмотки двигателя критической температуры.

Термическое разложение хладагента

Это происходит с R12, R22 и R502 при температурах выше 150 ^o C (302 ^o F). В присутствии водородосодержащих молекул при термическом разложении образуются соляная и плавиковая кислоты. Фосген производится при очень высоких температурах, но он разлагается в присутствии кислорода.

Принимая во внимание вышеизложенное, важно удалить всю заправку хладагента и использовать хладагент для переработки. Следует использовать признанный баллон с хладагентом для регенерации и следить за тем, чтобы баллон не переполнялся.

Кислотные испытания

При пробое изоляции обмоток в месте короткого замыкания возникают очень высокие температуры. Кроме того, некоторое количество влаги будет выделяться из узла обмоток, что приведет к дальнейшему загрязнению системы. После перегорания двигателя система должна быть обеззаражена перед установкой нового компрессора.

После демонтажа неисправного двигателя необходимо провести испытание для определения содержания кислоты в компрессорном масле. Можно использовать два метода: лакмусовая бумажка и индикатор выгорания. Необходимо взять и проверить пробу масла из неисправного мотор-компрессора. Если тест показывает наличие кислоты, систему хладагента необходимо промыть и проверить следующим образом. Промывка описана на обороте.

Лакмусовая бумага

Возьмите образец раствора после промывки и поместите его в подходящий контейнер. Поместите лакмусовую бумажку в жидкость. Если присутствует кислота, она изменит цвет от розового до красного в зависимости от степени кислотности образца. Затем необходимо снова промыть систему и повторить тест.

Индикатор

При проверке индикатором необходимо заправить систему жидким растворителем, готовым к промывке, и выдержать 30 минут. Затем возьмите пробы растворителя, если возможно, как с высокой, так и с низкой стороны системы.

Добавьте в образцы указанное количество индикатора и перемешайте смесь: проверьте изменение цвета. Результаты и необходимые действия следующие:
1. Если красный или розовый, содержание сильной кислоты: промойте еще раз.
2. Если содержание кислоты оранжевое или желтое: снова промойте.
3. Если в пробах присутствуют обугленные частицы: снова промойте.
4. Если лимонно-желтый, без содержания кислоты: систему можно откачать.

Промывка системы

При загрязнении системы, особенно после «перегорания» герметичного мотор-компрессора, в прошлом применялась промывка системы R 11. Эта практика больше не приемлема .

В настоящее время доступны одобренные выгорающие фильтры-осушители, благодаря которым промывка становится ненужной. Вместо этого систему можно очистить, установив подходящие фильтры-осушители и выполнив тройную откачку. Фильтры-осушители поглощают влагу и кислоту из трубопроводов системы.

Способ откачки

Откачка

Во время откачки из системы можно включать вентиляторы испарителя и электрические нагреватели оттайки для повышения температуры испарителя. Тем не менее, необходимо соблюдать крайнюю осторожность, чтобы не допустить перегрева нагревателями оттайки.

Осушитель выжигания

После ремонта и вакуумирования системы, установки осушителей выжигания, проверки на герметичность и заправки хладагентом ее следует эксплуатировать в течение 24 часов. Затем следует провести кислотное испытание, и, если оно удовлетворительное, выгорающие осушители могут быть удалены и заменены на обычные фильтры-осушители.
