Цилиндрические предохранители CH-mini — Керамические и Стеклянные ETI
Цилиндрические предохранители
Цилиндрические предохранители различных форм и размеров, используются для защиты низковольтных электрических цепей и оборудования, от короткого замыкания и перегрузок. Защита при помощи предохранителей, всегда надежнее, чем защита автоматическими выключателями, отрицательным фактором их применения, является их одноразовое использование.
Компания ETI, один из мировых лидеров в производстве низковольтных предохранителей. С самого начала основания компании в 1950 году, основным продуктом производимым концерном являются цилиндрические и ножевые предохранители. Многолетний опыт производства предохранителей, позволяет компании ETI, создавать предохранители высочайшего качества.
Ассортимент цилиндрических предохранителей производства ETI, представленных в этом разделе, широк и многообразен. Раздел содержит предохранители номиналами от 100mA до 200А. Низковольтные предохранители серий D и DO, выполнены из керамики, выпускаются разной формы и даже цвета в зависимости от номинального тока, ток этих предохранителей от 2А до 200А.

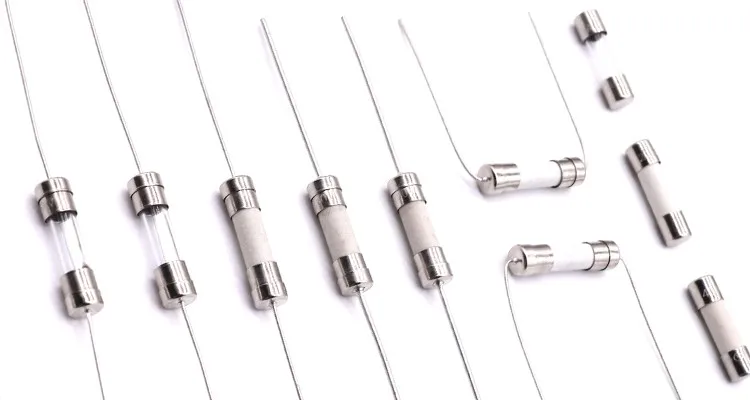

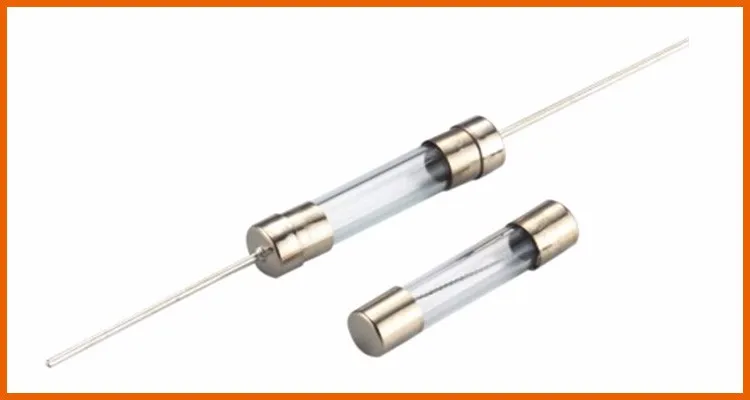

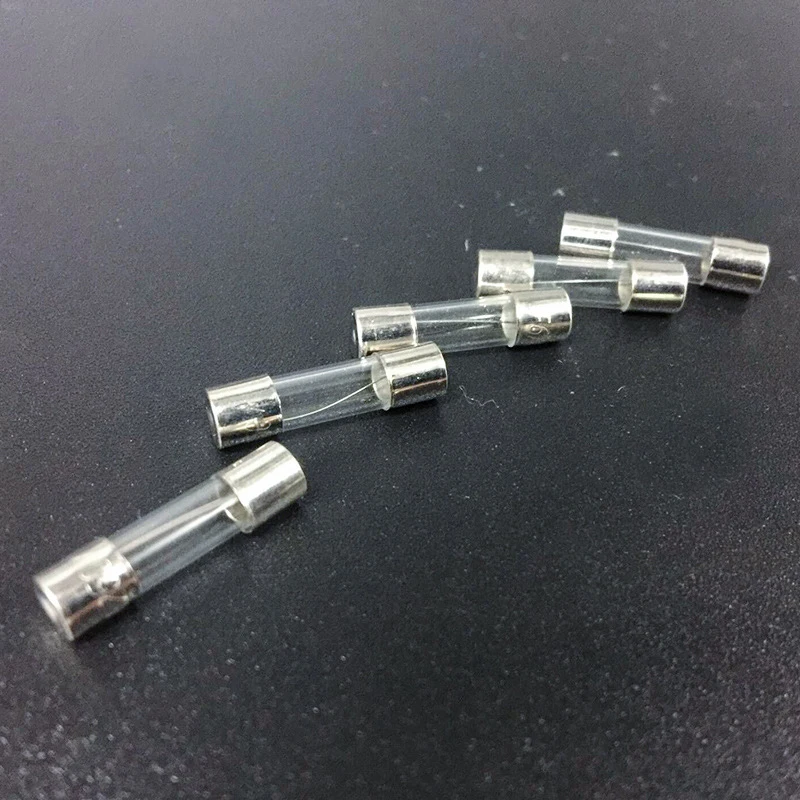

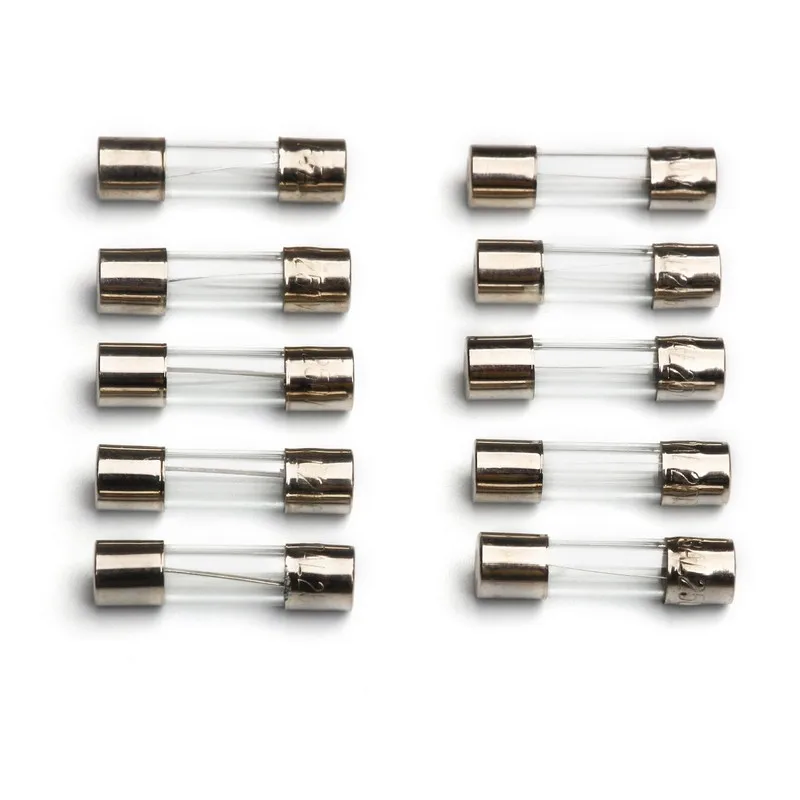

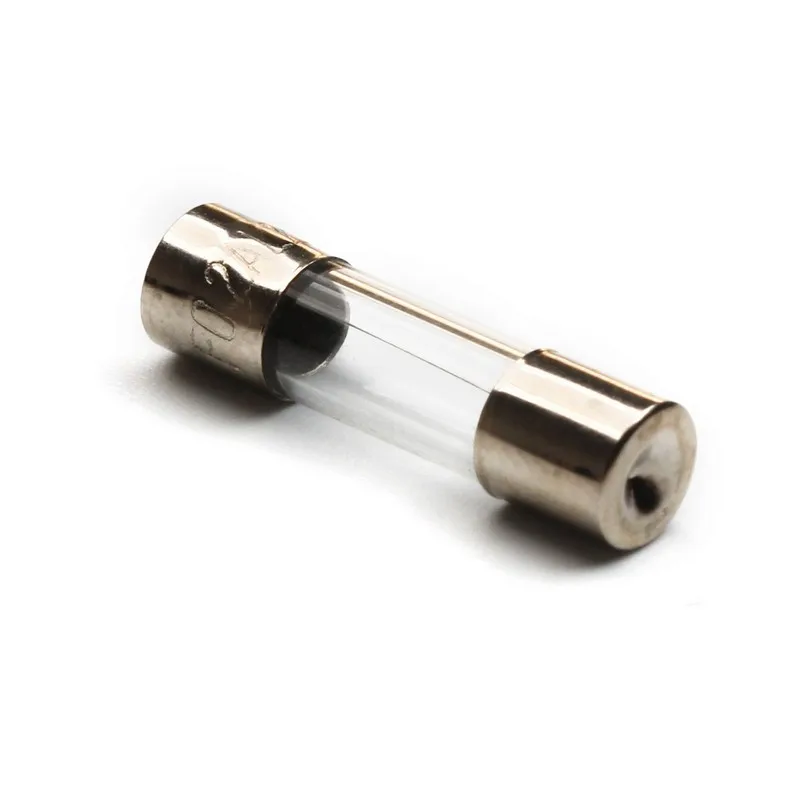

Миниатюрные цилиндрические предохранители серия CH-mini – со стеклянным корпусом, размерами 5х20, предохранители размером 6,3х32 как в керамические и стеклянные, бывают номинальными токами от 100mA до 32А, разделяются на пять характеристик, по областям применения: F — для защиты полупроводникового, электронного и телекоммуникационного оборудования; T – применяются для электронного и телекоммуникационного оборудования; HT и HF – для защиты только электронного оборудования; FF – для транзисторов, диодов и резисторов. Керамические цилиндрические предохранители серии CH, предлагаются типоразмерами 8х32, 10х38, 14х51 и 22х38, номинальными токами от 0,5А до 100А, в модификации gL/gG предохранители служат для защиты кабелей и распределительных устройств от перегрузок и короткого замыкания, а в модификации aM – для защиты электродвигателей и отключающих устройств от короткого замыкания. Также в линейке присутствуют предохранители марки CH/P со специальным бойком, который служит индикатором срабатывания и одновременно может запускать микропереключатель.
Для всех предохранителей, доступны к заказу специальные держатели, разнообразных моделей, которые находятся в соответствующем разделе на сайте.
Подобрать нужный предохранитель для Вашего типа устройств, получить квалифицированную консультацию, наши клиенты могут, связавшись по телефону с менеджерами компании «Захиделком»
Компания «Захиделком» как официальный партнер концерна ETI в Украине, полностью поддерживает все акции и специальные предложения, программы торговой марки ETI в Украине, поддерживает гарантийные обязательства ETI ELEKTROELEMENT d.o.o.
Продукция, представленная на страницах монобрендового магазина ETI в Украине, соответствует украинским стандартам качества, сертифицирована, и ввезена в Украину в соответствии с законодательством.
Доставка продукции осуществляется как в крупные города Украины: Львов, Киев, Полтава, Херсон, Запорожье, Ровно, Тернополь, Ужгород, Харьков, Черновцы, Николаев, Дрогобыч, Стрый, Трускавец, Черкассы, Житомир, Луцк, Кривой Рог, Одесса, Винница, Кременчуг, Умань, Мариуполь, Сумы, Чернигов, Херсон, Ивано-Франковск так и в средние и небольшие населенные пункты Украины, в которых есть представительства почтовых перевозчиков.
Керамический предохранитель как проверить
От перепадов напряжения не застрахована ни одна электросеть, есть множество причин вызывающих это явление, начиная от перегрузки и заканчивая перекосом фаз. Такие броски способны вывести из строя бытовую технику, поэтому практически все современные электронные устройства имеют защиту. Если после очередного перепада в БП какого-нибудь прибора сгорел предохранитель, произведя его замену, не спешите включать технику. На всякий случай проверьте варистор на исправность тестером или мультиметром.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Электрический предохранитель
- Предохранители керамические цилиндрические 4,5х15, 5х15, 6х30, 8,5х31,5, 10х38, 14х51, 22х58
- Самовосстанавливающийся предохранитель
- Как проверить предохранитель и отремонтировать его
- ГОСТ 17242-86
- Как проверить предохранитель
- Способы проверки предохранителей в машине: визуально, по напряжению, по сопротивлению
- Ремонт трубчатого предохранителя, выбор диаметра проволоки
- Микроволновка сгорела? Грешу на предохранитель ?
- Как проверить варистор мультиметром — пошаговая инструкция
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: all-audio.
pro они работают и для чего нужны.
Электрический предохранитель
Плавкий предохранитель — это установочное изделие, предназначенное для защиты электроприборов путем отключения подачи на них электроэнергии при превышении допустимой величины тока способом расплавления установленной в предохранителе калиброванной проволоки.
Для защиты электрической проводки и дорогостоящей радиоаппаратуры от короткого замыкания, бросков тока в питающей сети и обеспечения безопасной эксплуатации электроприборов широко используются плавкие вставки — предохранители.
Они выпускаются разных конструкций, типоразмеров и на любые токи защиты. Рассмотренная технология ремонта предохранителей при соблюдении всех условий обеспечит его защитную функцию. Но не каждый имеет опыт работы с паяльником и измерения диаметра проволоки. Да и в любом случае предохранитель промышленного изготовления будет работать надежнее.
В настоящее время для защиты электропроводки применяются более надежные многоразовые приборы защиты от коротких замыканий — автоматические выключатели. В электроприборах же, более лучшей защиты от коротких замыканий, чем плавкий предохранитель пока ничего не придумали.
Особенно актуально применение плавких предохранителей в автомобилях, так как они являются единственным надежным и дешевым средством защиты от короткого замыкания. Условное графическое обозначение плавкого предохранителя на схемах похоже на обозначения сопротивления, и отличается только тем, что через середину прямоугольника линия проходит не разрываясь.
Рядом с условным обозначением обычно пишется и буквенное обозначение Пр. Иногда на схемах просто пишут thermal fuse или fuse. При эксплуатации предохранители выходят из строя, и их приходится заменять новыми. Считается, что предохранители ремонту не подлежат.
Если перегоревшую проволоку заменить на такую же, то предохранитель сможет служить дальше. В случае превышения тока номинала предохранителя, проволока начинает нагреваться сильнее и при достижении температуры плавления металла, из которого она сделана — расплавляется, электрическая цепь разрывается, и течение тока прекращается.
Поэтому предохранитель и назвали плавким или плавкой вставкой. Видеоролик представлен в замедленном виде, для того, чтобы было хорошо видно, как происходит перегорание провода в предохранителе. В реальных условиях провод в предохранителе перегорает практически мгновенно. Все типы плавких предохранителей отличаются только внешним видом и конструкцией, а работают по одному принципу — при превышении заданного тока в цепи, в предохранителе из-за нагрева расплавляется проволока.
Основных причин выхода из строя предохранителя две, из-за бросков питающего напряжения или поломки внутри самой радиоаппаратуры. Редко, но встречаются отказы предохранителя и по причине плохого его качества. Многие думают, что предохранитель ремонту не подлежит. Но это не совсем так. В экстренной ситуации, когда под рукой нет запасного и, например, из-за отказавшегося работать авто в пути или усилителя, и срывается музыкальное сопровождение школьного бала или свадьбы, а все магазины уже закрыты, выбирать не приходится.
При грамотном подходе можно с успехом восстановить для временного использования до замены новым перегоревший предохранитель, сохранив его защитные функции.
Зачастую такие проблемы решают банальным замыканием контактов держателя предохранителя любой попавшейся проволокой, а еще хуже, просто вставляют вместо предохранителя гвоздь или кусок толстой проволоки.
Такое решение может окончательно все испортить и способствует возникновению пожара. Рассмотренная в статье технология ремонта предназначена для восстановления вилочных, со слаботочными вставками, пробковых и ножевого типа предохранителей.

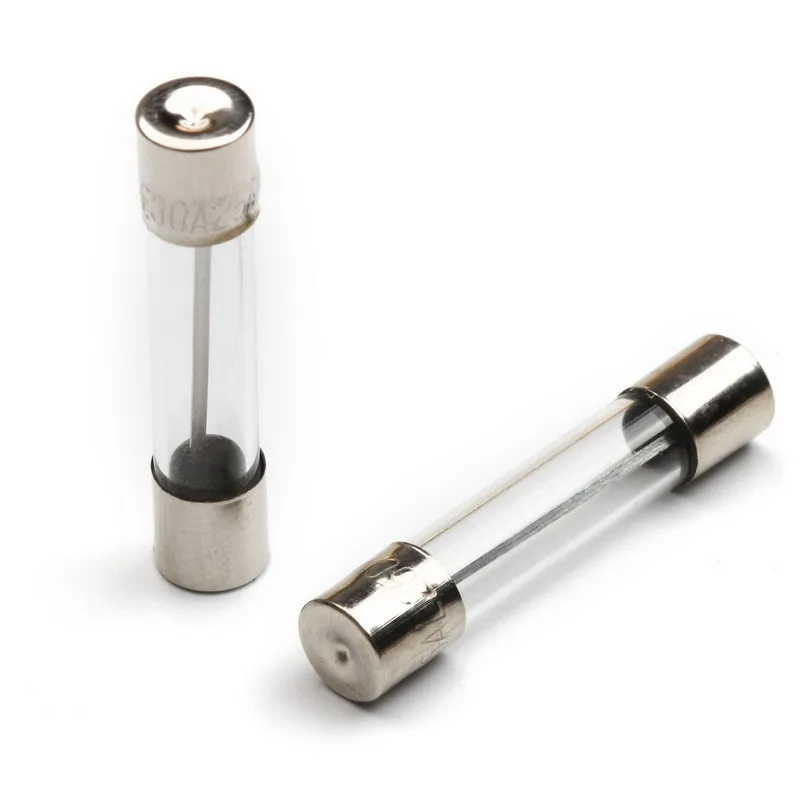

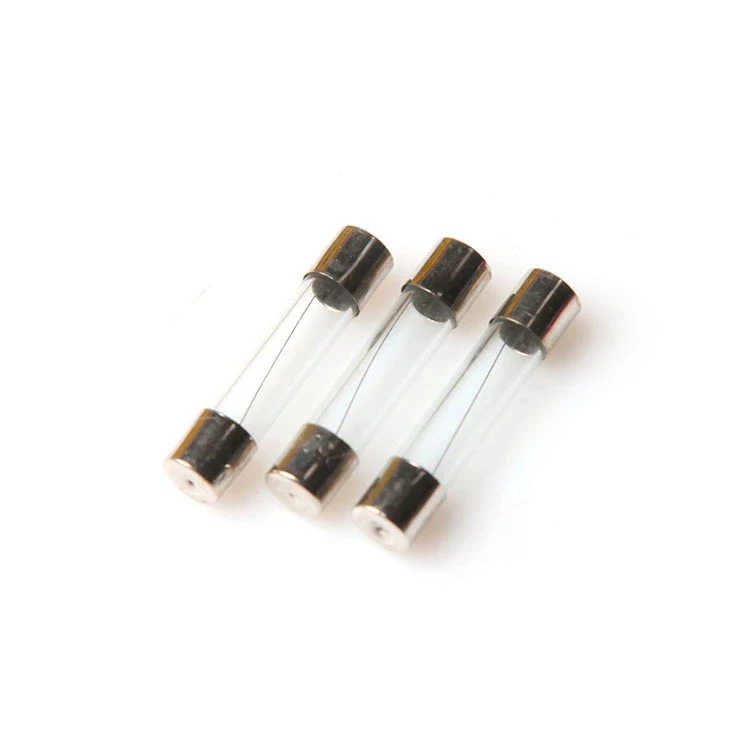

Предохранитель трубчатой конструкции представляет собой стеклянную или керамическую трубочку, закрытую с торцов металлическими колпачками, которые соединены между собой проволокой калиброванной по диаметру, проходящей внутри трубочки.

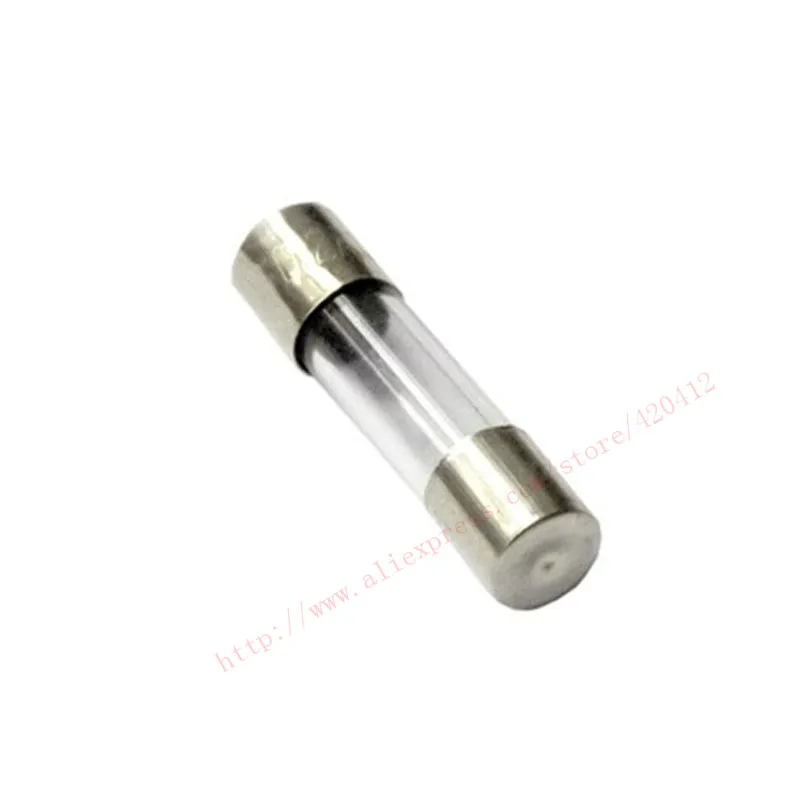

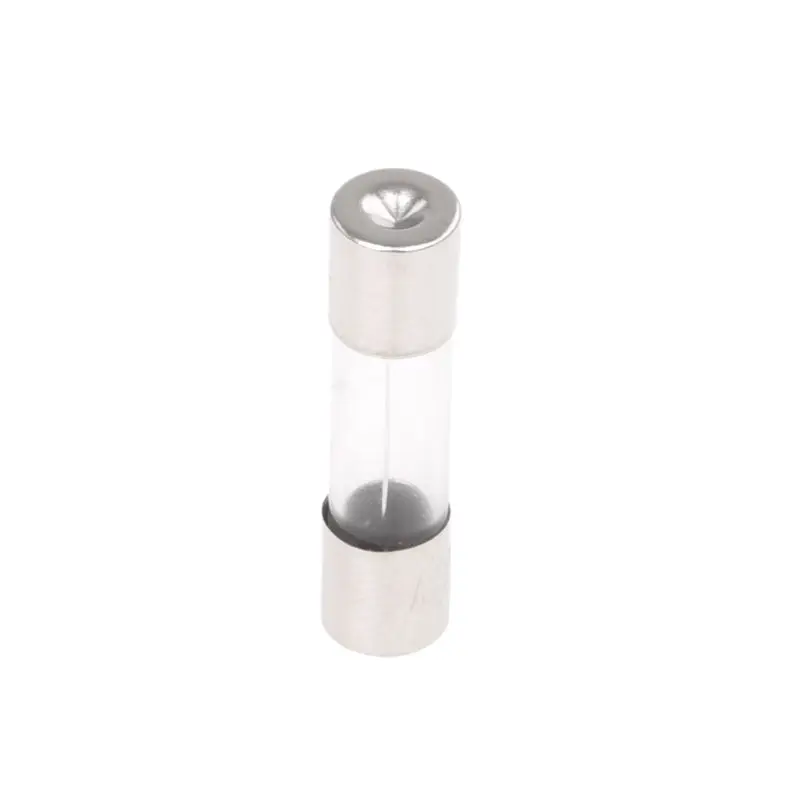

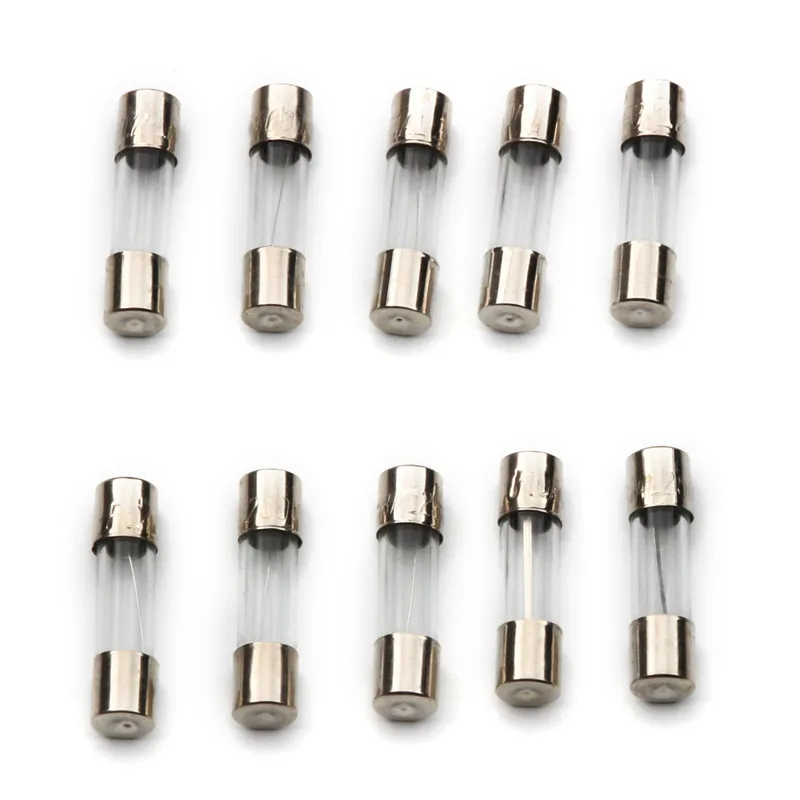

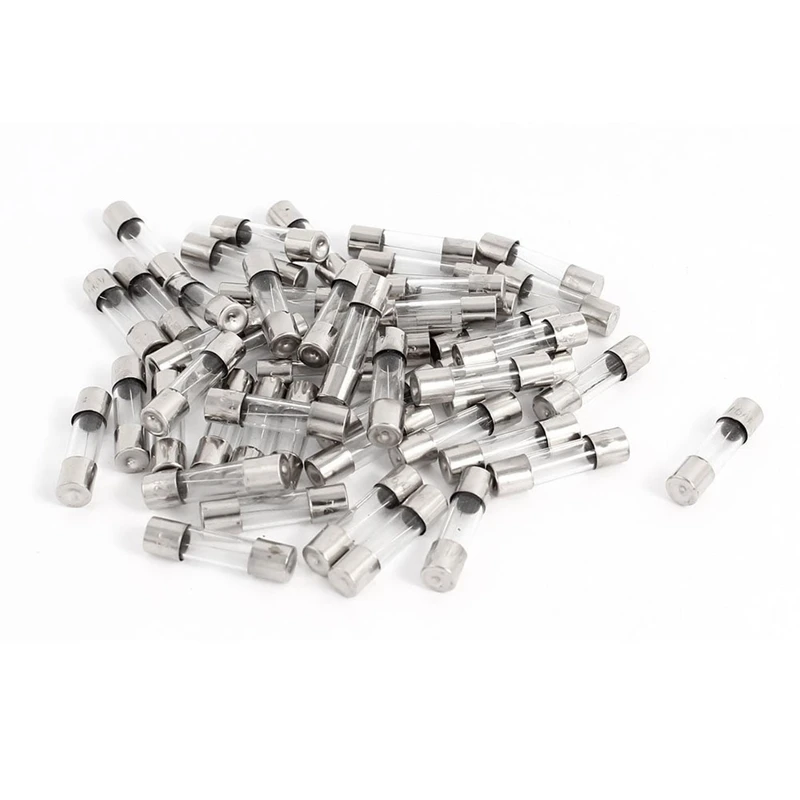

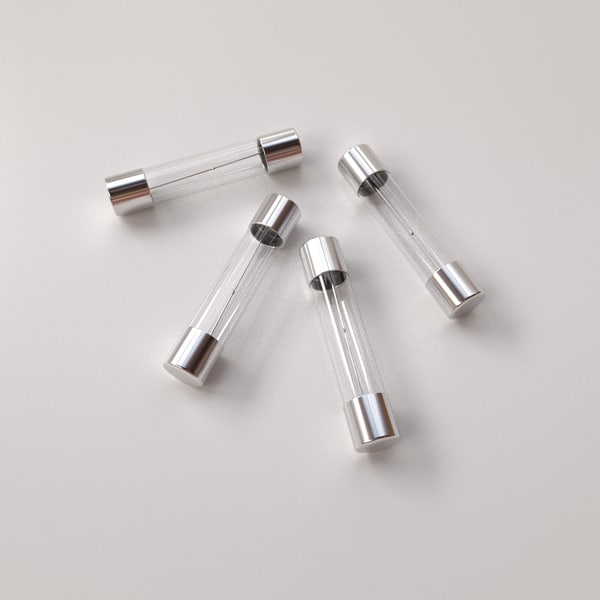

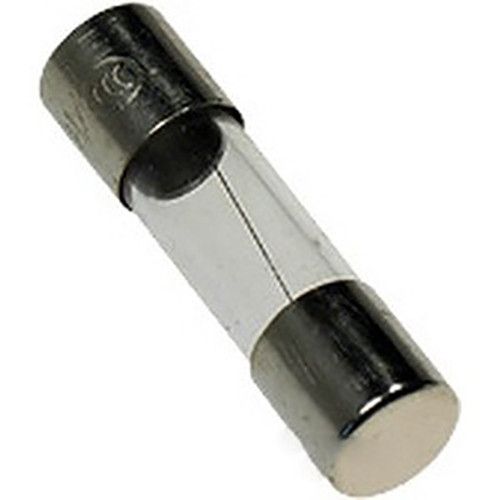

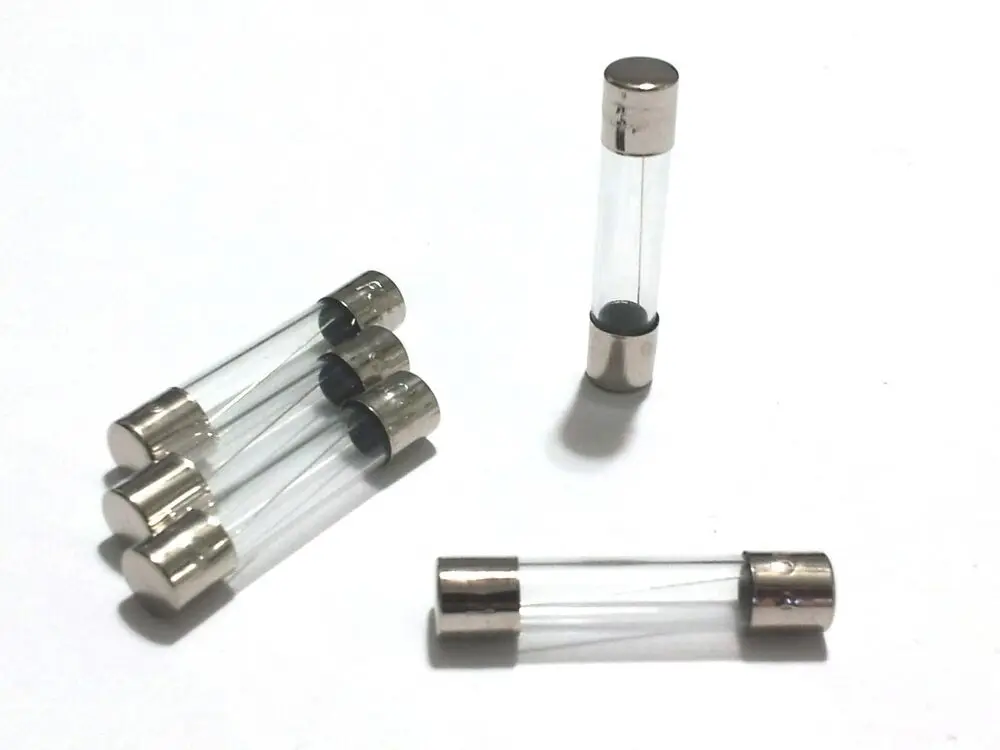

Внешний вид трубчатых плавких предохранителей Вы видите на фотографии. К колпачкам проволока приваривается точечной сваркой или припаивается припоем. В предохранителях, рассчитанных на очень большие токи, часто полость внутри трубочки заполняют кварцевым песком. Предохранители в автомобилях выходят из строя очень редко.
Обычно только в случаях, когда отказывает оборудование. Чаще всего при перегорании лампочек у фар. Дело в том, что когда обрывается нить накаливания у лампочки, образуется Вольтова дуга, нить при этом сгорает и становится короче, сопротивление резко уменьшается и величина тока многократно увеличивается. Бывает, плавкий предохранитель в автомобиле сгорает и при заклинивании стеклоочистителей.
Реже при коротких замыканиях в электропроводке.
На фотографии Вы видите широко применяемые автомобильные плавкие предохранители ножевого вилочного типа.
Под каждым предохранителем приведен ток его защиты в амперах. Перегоревший предохранитель в авто положено заменять предохранителем такого же номинала, но можно его и отремонтировать, заменив перегоревший в предохранителе провод медным соответствующего диаметра. Напряжение бортовой сети автомобиля значения не имеет. Главное — соответствие тока защиты. Если трудно определить номинал сгоревшего авто предохранителя, то можно воспользоваться цветовой маркировкой.
Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по ниже приведенной формуле.
Но гораздо удобнее воспользоваться готовыми данными из таблиц. Рассмотрим на примере как выбирать предохранитель. Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен.
Это обозначение одной и той же мощности, но по стандартам разных стран.
При расчете на калькуляторе Вы получите точное значение тока. Иногда попытки определить номинал предохранителя считыванием информации не получается.
На электроприборе надписей нет, на предохранителе не читаемая маркировка. При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал. Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть на много больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор.
Для ремонта предохранителя необходимо заменить перегоревшую проволоку. При производстве предохранителей на заводах используют, в зависимости от величины тока и быстродействия, калиброванные серебряные, медные, алюминиевые, никелиновые, оловянные, свинцовые и проволоки из других металлов.
Для изготовления предохранителя в домашних условиях доступна только красная медь калиброванного диаметра. Все электропровода сделаны из меди, и чем эластичней провод, тем тоньше в нем проводники и большее их количество.
Поэтому вся ниже предложенная технология ориентирована на применение медной проволоки. При выборе предохранителя для аппаратуры разработчики пользуются простым законом. Ток предохранителя должен быть больше максимально потребляемым изделием.
Например, если максимальный ток потребления усилителя составляет 5 ампер, то предохранитель выбирается на 10 ампер. Первое, что необходимо найти на корпусе предохранителя его маркировку, из которой можно узнать, на какой ток он рассчитан. Часто величину тока пишут на корпусе изделия, рядом с местом установки предохранителя. Затем из ниже приведенной таблицы определить какого диаметра нужен провод. Для определения более точных значений диаметра медной проволоки для ремонта предохранителя, или если требуется предохранитель на ток защиты, значения которого нет в таблице, можно воспользоваться ниже приведенной формулой.
Диаметр тонкого провода лучше всего измерять микрометром. Если под рукой нет микрометра для измерения диаметра проволоки, то можно воспользоваться обыкновенной линейкой. Нужно намотать витков к витку проволоки на линейку, поделить количество закрытых миллиметров на количество намотанных витков.
Получите диаметр. Делим 6,5 на Провод мотал толстый для большей наглядности. Чем больше намотаете витков на линейку, тем точнее будет результат измерений. Нужно наматывать не менее одного сантиметра. Если в наличии проволока малой длины, то намотайте ее на любой стержень, например, отвертку, зубочистку или карандаш, а линейкой измерьте ширину намотки. Результаты измерений можете обработать с помощью онлайн калькулятора. Первый самый простой. Проволока зачищается до блеска и наматывается на каждую чашку по несколько витков, затем предохранитель вставляется в держатель.
Этот способ не надежен, и воспользоваться им можно, как временной мерой. Благодаря своей простоте он позволяет оперативно проверить исправность электроприбора.
Если при включении проволока расплавилась, значить дело не в предохранителе, и требуется более квалифицированный ремонт. Второй способ несколько сложней. Но тоже не требует применения пайки.
Нужно прогреть по очереди чашки зажигалкой или на газовой плите и удерживая через ткань руками снять их со стеклянной трубки. Нагревать можно и паяльником. Внутри чашки для хорошего контакта нужно тщательно очистить от остатков клея. Продеть зачищенную от изоляции проволоку через трубку по диагонали, загнуть ее концы вдоль трубки и надеть на место чашки. Плавкий предохранитель отремонтирован. Третий способ по сути такой же, как и первых два.

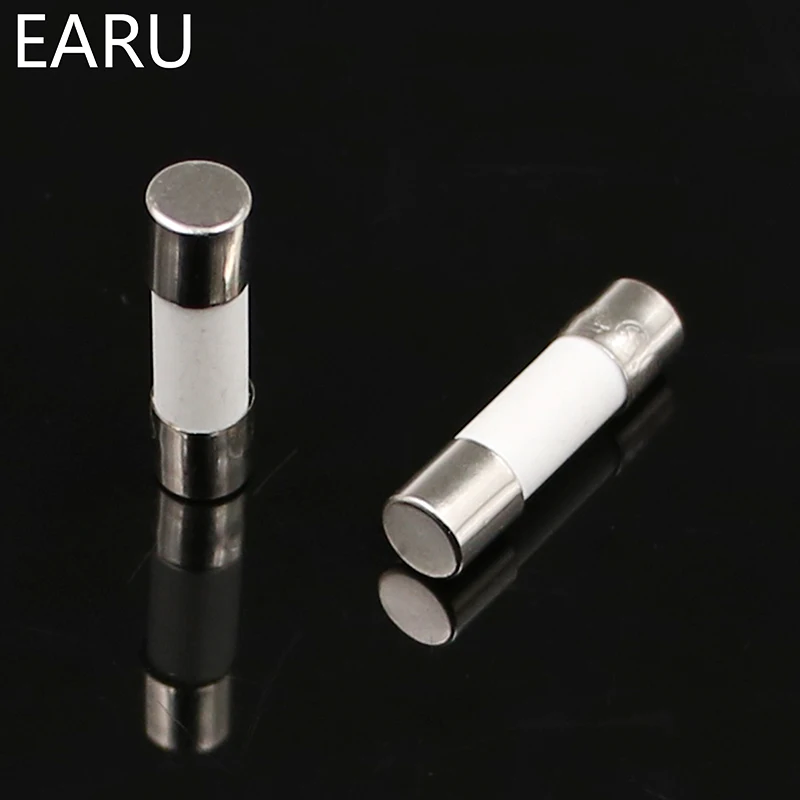

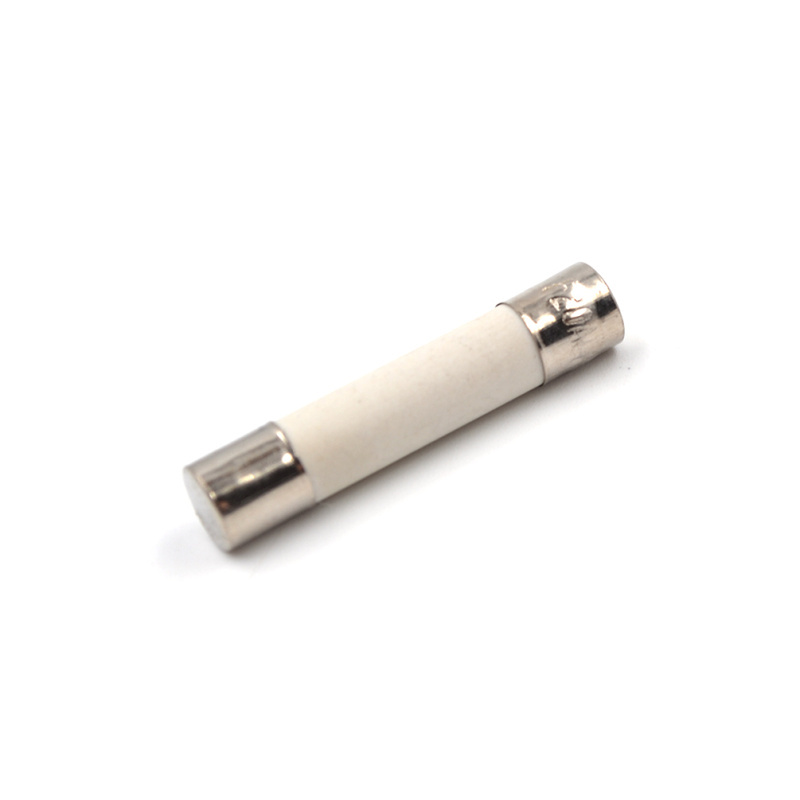

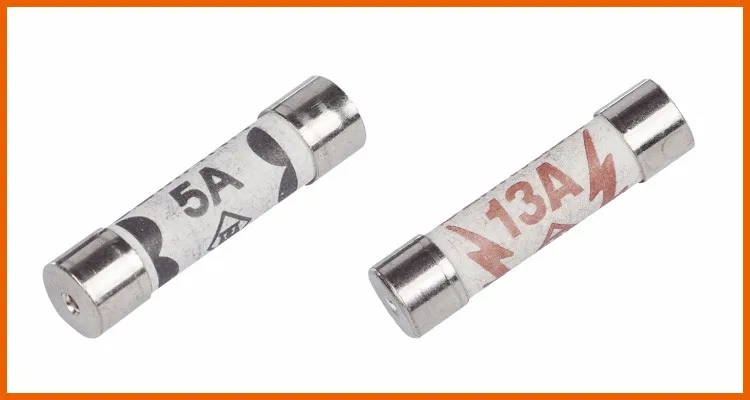

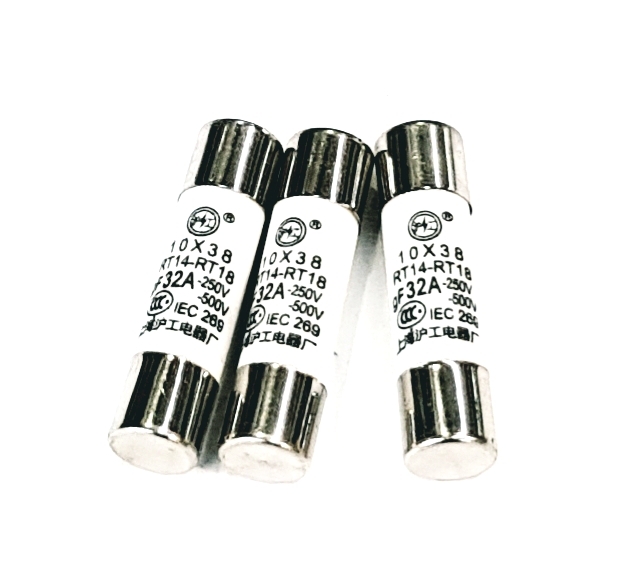

Предохранители керамические цилиндрические 4,5х15, 5х15, 6х30, 8,5х31,5, 10х38, 14х51, 22х58
Плавкий предохранитель — это установочное изделие, предназначенное для защиты электроприборов путем отключения подачи на них электроэнергии при превышении допустимой величины тока способом расплавления установленной в предохранителе калиброванной проволоки.
Для защиты электрической проводки и дорогостоящей радиоаппаратуры от короткого замыкания, бросков тока в питающей сети и обеспечения безопасной эксплуатации электроприборов широко используются плавкие вставки — предохранители. Они выпускаются разных конструкций, типоразмеров и на любые токи защиты. Рассмотренная технология ремонта предохранителей при соблюдении всех условий обеспечит его защитную функцию. Но не каждый имеет опыт работы с паяльником и измерения диаметра проволоки. Да и в любом случае предохранитель промышленного изготовления будет работать надежнее.
Как проверить и заменить предохранитель» плавкие предохранители. Керамический предохранитель как проверить.
Самовосстанавливающийся предохранитель
Досталась в наследство целая кофейная банка плавкий предохранителей — стеклянные и керамические трубочки, полная солянка. На некоторых на цоколе выбито или написано краской на колбе 5А, 0,5А и т. А теперь вопрос: как определить рачетное значение «А», если нет никаких меток? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.
Николай Лесков: Левша. Глава А левша ответил: — Мы люди бедные и по бедности своей мелкоскопа не имеем, а у нас так глаз пристрелявши. Конденсаторы Panasonic.
Как проверить предохранитель и отремонтировать его
Канал ЭлектроХобби на YouTube. У вас перестало работать электрическое оборудование. Первое, что приходит в голову, это проверить пригодность электрических плавких предохранителей. Очень часто в силу различных причин, короткое замыкание в электроцепи, перегрузка электротехники, скачок напряжения в электросети, первым срабатывает наиболее чувствительная система защиты. Если устройство имеет сложную электронную конструкция, то вероятнее всего предохранитель перегорит в последнюю очередь, поскольку у системы имеются автоматические защитные самостоятельно восстанавливающиеся схемы, что на время перегрузки блокируют поступление электропитания.
Предохранители керамические цилиндрические 4х15, 5х15, 6х30, 8,5х31,5, 10х38, 14х51, 22х58 — рассчитаны на токи с диапазонами 0,А и А, напряжением до В.
ГОСТ 17242-86
Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании сверх допустимой силы тока. Каждый плавкий предохранитель имеет внутри себя проводок определенного диаметра. Через этот проводок течет электрический ток по всей цепи. Если каким-то образом в цепи возникает большая сила тока, то этот проводок просто-напросто сгорает. Чем тоньше провод, тем на меньшую силу тока рассчитан предохранитель.
Как проверить предохранитель
Сейчас я использую его фактически как удлинитель резветвитель — у всех современных устройств защита встроенная. На так как у него очень качественные разетки, и расположены они особым образом, так, что даже габаритные вилки не мешают друг другу, именно как удлинитель он очень удобен! В нем есть встроенный защитный автомат на 10 ампер, у которого выскакивает кнопка в случае срабатывания. После устранения проблемы ее нужно нажать и все опять будет работать. Автомат не сработал, кнопка на месте.
Будем разбирать.
возможно ль проверить предохранитель на плате обычным ширпотребовским тестером, не отпаивая его с платы? На 3 А, выглядит.
Способы проверки предохранителей в машине: визуально, по напряжению, по сопротивлению
Здорово мужики! Утром встаю, нажимаю на открытие дверцы в микроволновой печи — не горит лампочка. Затем закрываю и включаю таймер на механической ручки — не работает. Попробовал штекер воткнуть в разные розетки и включить — аналогично всё.
Ремонт трубчатого предохранителя, выбор диаметра проволоки
Как проверить предохранители в машине, дома или просто в любом электроприборе? Раз вы с нами, то перед вами наверняка встал такой вопрос. Ответ на него достаточно прост, но раз уж возникла такая проблема, давайте разберемся: что это за коммутационный аппарат, как он работает, и как в случае необходимости его можно починить. Причем постараемся сделать это максимально простым языком. На данный момент существует богатое разнообразие форм, номиналов и типоразмеров таких предохранителей, но их конструкция и принцип действия приблизительно одинаковы.
Они обеспечивают защиту сети и собственно самого прибора от коротких замыканий или перегрузки.
Микроволновка сгорела? Грешу на предохранитель ?
Регистрация Вход. Ответы Mail. Вопросы — лидеры А разве понятие «эфир» можно всерьёз рассматривать в электронике? Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора?
Как проверить варистор мультиметром — пошаговая инструкция
Войти через. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав.
идентификация — Помогите определить предохранитель 3.6 x 10мм 125В, 2.5А цилиндрический может керамический?
Задавать вопрос
спросил
Изменено 3 года, 10 месяцев назад
Просмотрено 1к раз
\$\начало группы\$
Мне нужна помощь в определении типа (и, возможно, марки или номера модели) этого предохранителя, и если у кого-нибудь есть предложения о том, что может подойти для замены, или какие условия я могу найти, чтобы найти замену.
Цилиндрический (картриджный?) предохранитель 3,6 мм X 10 мм в разъеме для 9-дюймового вентилятора. Корпус белый, поэтому я думаю, что он керамический, а не стеклянный.
На одном конце металл имеет » (G) CED c (UL) US» с тиснением. Пункты в скобках здесь на самом деле обведены кругом на предохранителе. Я включил лучшие изображения, которые я мог ниже.
На другом конце выдавлено «125V 2.5A», так что кажется, что это 125 вольт и 2,5 ампера. Я не знаю, что такое рейтинг прерывания.
Я не знаю, следует ли использовать для этого приложения быстродействующий/быстродействующий предохранитель или плавкий предохранитель с задержкой срабатывания. Я предполагаю, что быстро было бы безопаснее, но я не знал, приведет ли скачок запуска двигателя к срабатыванию быстрого триггера и, следовательно, означает, что подходит медленный удар. Я также не уверен, керамический это или нет, и должна ли замена быть керамической или стеклянный предохранитель был бы приемлем для применения вентилятора.
Лучшее, что мой нуб смог выяснить и найти, это «керамический предохранитель 2,5 ампера 3,6 10» и убедиться, что его номинал выше 125 вольт (обычно 250 вольт). Моей лучшей находкой был быстрый удар 576-087402.5MXEP в Mouser, который, если его заменить, означает, что предохранитель + доставка стоят больше, чем покупка нового вентилятора (клиренс в 4 доллара). Я надеюсь найти подходящие альтернативные предохранители, которые могут быть более экономичными.
Приветствуется любой совет.
Большое спасибо за ваше время и мысли.
- идентификация
- предохранители
\$\конечная группа\$
\$\начало группы\$
Это керамический предохранитель, но аналогичные номиналы часто можно найти в стеклянных предохранителях для этих меньших размеров — керамические предохранители, как правило, имеют более высокие номиналы прерывания, но такой маленький предохранитель не будет иметь особенно высокий номинал прерывания (вероятно, в десятки ампер).
Маркировка на крышке не скажет вам рейтинг или характеристики прерывания.
Любое оборудование с двигателем традиционно будет использовать плавкий предохранитель, но для небольших двигателей, где двигатель может разогнаться до скорости за пару секунд, разница в характеристиках невелика. Более актуальный вопрос — почему перегорел предохранитель? Вероятно, стоит проверить, свободно ли вращается ротор и достаточно ли сопротивление обмотки статора, прежде чем вставлять другой предохранитель.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Альтернатива обычному стеклянному предохранителю
спросил
Изменено 5 лет, 3 месяца назад
Просмотрено 2к раз
\$\начало группы\$
Я разрабатываю контроллер домашнего спринклера, и мне нужен предохранитель. Традиционные предохранители (эти стеклянные цилиндры с проводом внутри) занимают слишком много места и плохо работают с SMD. Мое исследование обнаружило несколько поли предохранителей, в том числе поли предохранители SMD. Однако они, кажется, для небольшого напряжения (6-30 В), и неясно, сгорят ли они при перенапряжении (например, подключение к сети или удар молнии). Также неясно, могут ли они справиться со значительной индуктивной нагрузкой, такой как соленоид спринклера, подключенный через длинный кабель.
Что сегодня используют уважаемые члены сообщества вместо стеклянных предохранителей? Есть ли лучшая альтернатива «традиционному» стеклянному предохранителю?
\$\конечная группа\$
2
\$\начало группы\$
Традиционные предохранители… плохо работают с SMD.
Вы дезинформированы. Для такого типа предохранителей доступно множество держателей предохранителей SMD.
Существуют также плавкие предохранители меньшего размера с аналогичным поведением (то есть одноразовые, а не сбрасываемые, как многопредохранители), доступные с держателями SMD.
Однако они вроде на маленькое напряжение (6-30В),
В принципе, чтобы предохранитель мог выдерживать сотни вольт в расплавленном (сломанном) состоянии, между его выводами должно быть определенное расстояние.
Здесь существует фундаментальный компромисс между размером и номинальным напряжением. Поэтому вам нужно определить фактическое требование к напряжению, а затем найти наименьший предохранитель, который его выдержит.
неясно, сгорят ли они при перенапряжении (например, подключение к сети или удар молнии)
Не используйте предохранитель для защиты от перенапряжения. Предохранители защищают от перегрузки по току, а не от перенапряжения. И вы также не должны ожидать, что предохранитель защитит устройство с плавким предохранителем — предохранитель предназначен для предотвращения перегрева, который может вызвать пожар. Он не предназначен для предотвращения повреждения плавкого предохранителя.
Также неясно, могут ли они работать со значительной индуктивной нагрузкой, такой как соленоид спринклера, подключенный через длинный кабель.
Обычно индуктивные нагрузки не вызывают больших токов, поэтому маловероятно, что они перегрузят предохранитель.
