Стиральная машина аристон avsl 109 инструкция: Инструкция по эксплуатации Ariston AVSL 109

Практика последних лет показала, что ремонтировать стиральную машину Аристон своими руками можно.

Каждый мастер, который занимается ремонтом сложной бытовой техники, проходит специальный курс обучения.

В рамках этого курса изучается функциональная и принципиальная схема стиральной машины Hotpoint Ariston.

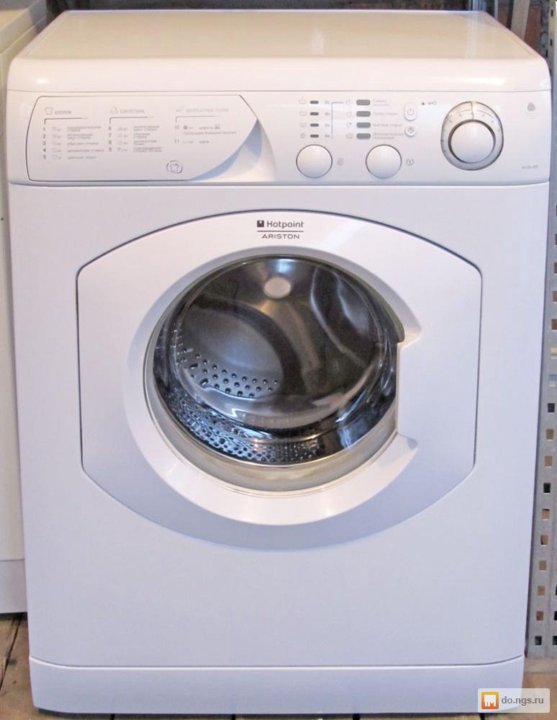

В настоящее время эта машина пользуется большой популярностью у потребителей. Это объясняется многофункциональностью стиральной машины и удобством в эксплуатации.

Практически в каждом крупном городе и даже в сельской местности действуют сервисные центры по обслуживанию и ремонту этих агрегатов.

Стиральные машины Hotpoint Ariston появились на рынке бытовой техники много лет назад. Сегодня аналитики насчитывают почти восемьдесят моделей, которые успешно выполняют свои функции.

Каждая новая модель несет в себе дополнительную возможность, которая облегчает процесс стирки или делает его более качественным.

В числе достоинств моделей этого бренда нужно отметить следующие:

• высокое качество стирки;
• бесшумность;
• безопасность эксплуатации;
• эргономичный дизайн.

При удобстве управления и высокой надежности, ремонт машин Ariston требует последовательного и аккуратного подхода.

Когда установленная в ванной стиральная машина Hotpoint Аристон исправно выполняет свои функции, очень часто никаких действий по ее обслуживанию не выполняется.

И только тогда, когда возникают какие-то неисправности, на состояние машины обращается внимание. Для того чтобы определить характер поломки, нужно представлять себе общую схему работы агрегата.

Если нарисовать упрощенную схему стиральной машины, то она будет состоять из следующих узлов и агрегатов:

• трубчатый электронагревательный элемент – ТЭН;
• электрический двигатель;
• сливной насос – помпа;
• клапан залива воды;
• подшипники и сальники;
• датчики и таймеры.

Это неполный перечень устройств, из которых состоит стиральная машина Hotpoint Аристон.

Нет видео.

Однако он дает представление о том, как работает машина и какие связи существуют между отдельными приборами и механизмами.

Изначально любая модель проектируется с таким расчетом, чтобы экономно расходовать воду и электроэнергию. Особое внимание уделяется на нормы расхода моющих средств.

Все эти ресурсы комбинируются в таких пропорциях, чтобы обеспечить щадящий режим стирки. Изделия из различных тканей стираются по-разному.

Режимы стирки задаются с помощью специальных датчиков и регулирующих устройств.

Самостоятельный ремонт стиральной машины нужно начинать с оценки возникшей неисправности.

Когда машина нормально работает на всех режимах, но качество стирки снижается, а отжим практически не выполняется, надо осмотреть сливной шланг.

Использованная вода поступает в шланг через выходной фильтр. На видео показана процедура выемки и прочистки фильтра. Это стандартная операция.

В такой ситуации необходимо очистить не только фильтр, но и все прилегающие к нему патрубки.

Даже в том случае, когда крупные предметы, такие как монеты, пуговицы и брелоки не попадают в фильтр, здесь со временем накапливается грязь.

Если прочистка выходного фильтра и шланга у стиральной машины Hotpoint Аристон не принесли результата, то приходится снимать и ремонтировать сливной насос. Его легко снять своими руками.

Как правило, на крыльчатку наматываются нитки, которые отделяются от белья при стирке. Это приводит к снижению числа оборотов и даже деформации крыльчатки.

В результате чего крыльчатка начинает задевать за кожух. И этот треск воспринимается как сигнал о серьезной поломке.

В данном случае, чтобы устранить возникший дефект, крыльчатку можно аккуратно подрезать ножом или ножницами буквально на 1-2 мм.

Штатная работа стиральной машины Hotpoint Аристон во многом зависит от качества воды.

Несмотря на то, что водопроводная вода подвергается очистке и смягчению, в ней остается определенная концентрация солей. Эти соли при нагревании оседают на ТЭНе в виде накипи.

С течением времени нагревательный элемент теряет свои изначальные характеристики.

Вода нагревается медленнее и качество стирки снижается.

Чтобы исправить сложившееся положение, нужно либо заменить ТЭН, либо очистить его от накипи.

На видео можно увидеть последовательность действий при замене электронагревательного элемента. Ремонт легко выполняется самостоятельно.

Подшипники считаются наиболее нагруженными элементами в конструкции стиральной машины Hotpoint Аристон.

Первым признаком того, что подшипники выработали свой ресурс, является стук при отжиме постиранного белья.

Прежде чем приниматься за разбор машины и замену подшипника, необходимо исключить все возможные неисправности, которые приводят к появлению стука.

И только после этого приступать к ремонту своими руками. Самое сложное в процедуре замены, выпрессовка изношенного подшипника.

Его необходимо удалить из посадочного гнезда не нарушив целостности барабана. Для этого используется специальная оправка или молоток и зубило.

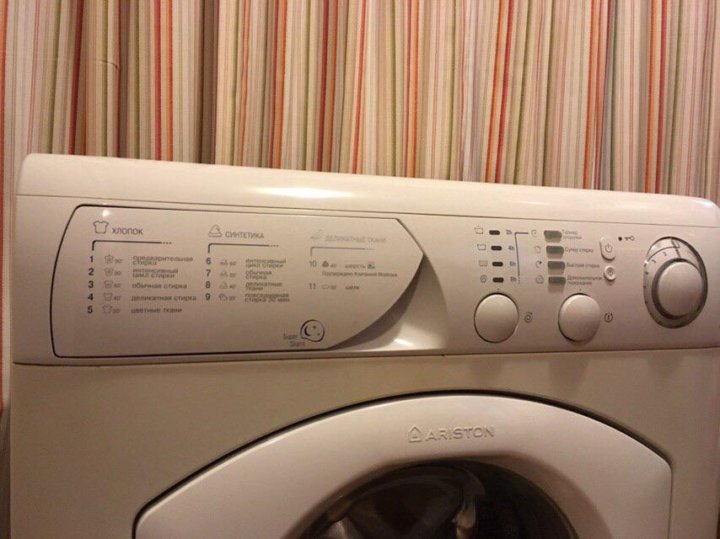

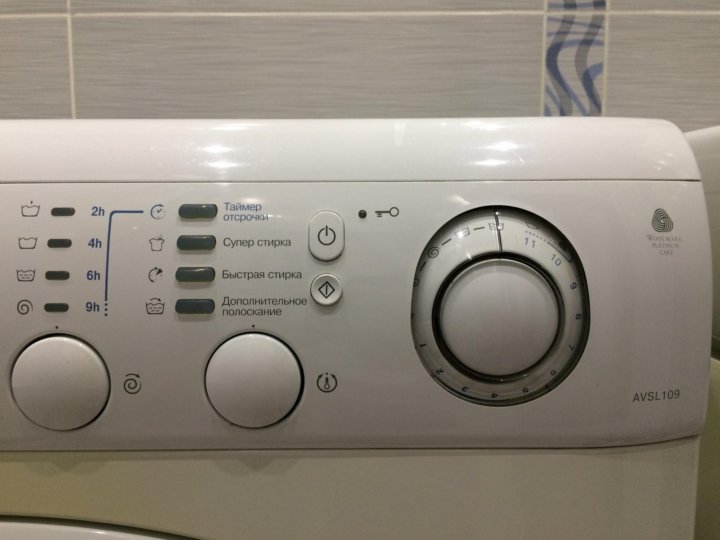

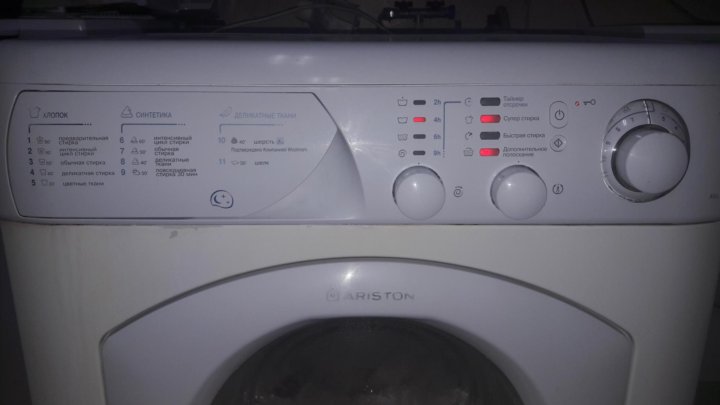

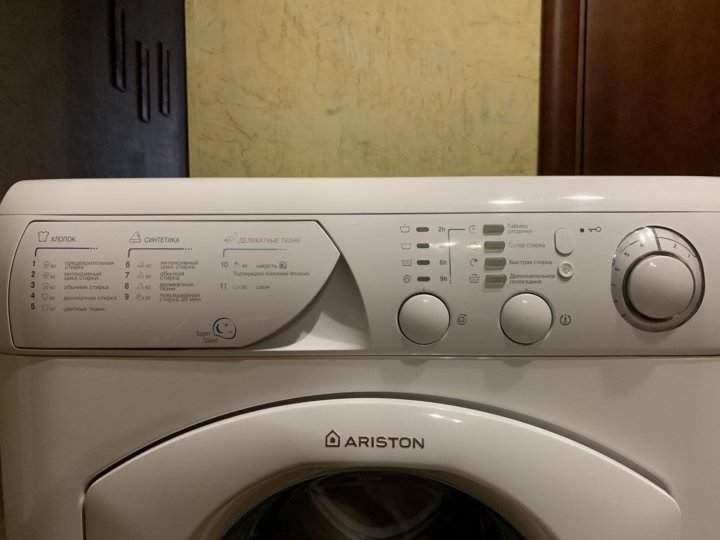

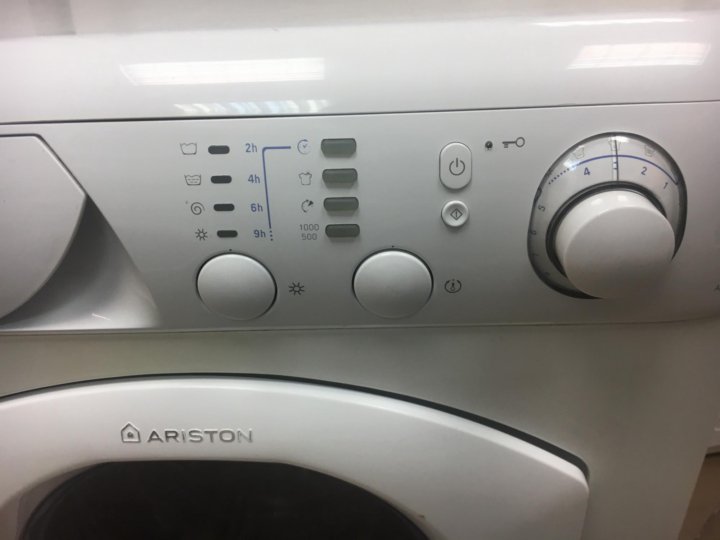

Панель управления стиральной машины Hotpoint Аристон оснащена набором светодиодных индикаторов.

При возникновении неисправности в каком-то агрегате сигнал об этом подается на определенный светодиод. На панели в машинах нового поколения установлен электронный дисплей.

Код ошибки, неисправности или предупредительное сообщение отображается на экране дисплея.

Электронный модуль индикации может выйти из строя по разным причинам.

Зачастую это происходит в результате механического повреждения. Заменить его самостоятельно нетрудно. Очень важно приобрести в сервисном центре именно такой же образец, который подходит к данной модели.

Стиральная машина марки Аристон считается надежным бытовым прибором. В зависимости от модели ее стоимость бывает достаточно высокой.

Это значит, при возникновении неисправности приходится вызывать мастера из сервисного центра. Многолетний опыт показывает, что вызов мастера на дом приходится оплачивать.

Если к тарифу за вызов добавить расходы на приобретение запасных частей, то получится солидная сумма.

Чтобы избежать неоправданных расходов, нужно выполнить все возможные действия по восстановлению работоспособности машины своими руками.

Самостоятельный ремонт стиральных машин Ariston нужно начинать с самых простых действий.

Прежде чем разбирать машину и снимать барабан или электронный блок, необходимо прочистить все шланги и фильтры.

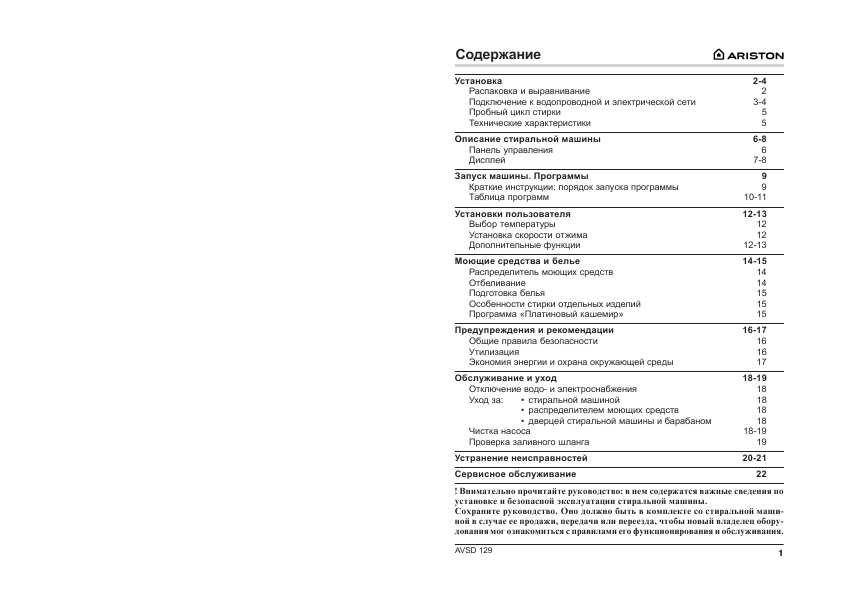

Очень важно внимательно изучить инструкцию по эксплуатации, в которой приведены описания возможных неисправностей и способы их устранения.

Зачастую после простых действий работоспособность машины восстанавливается.

Для того чтобы продлить безаварийный срок эксплуатации стиральной машины, нужно выполнять все предписанные процедуры по уходу за узлами и агрегатами.

На видео показана последовательность действий перед началом стирки и по завершении. Самостоятельный ремонт всегда предпочтительнее, чем приобретение новой машины. Это правило доказано на практике.

Модели стиральных машин Hotpoint и Маргарита от итальянского производителя Ariston по праву считаются одними из самых надёжных, эргономичных и качественных, среди многочисленных конкурентов. Однако даже с ними иногда случаются непредвиденные сбои, которые вполне можно устранить своими руками.

Перед тем как начать ремонт машинки, вначале следует разобраться с тем, какие чаще всего неполадки приводят к сбою в работе агрегата и определиться с кодом возможных неисправностей.

Стабильность работы машин Аристон, в первую очередь, зависит от правильности их эксплуатации. Если возникли определённые неполадки, то их можно попытаться устранить своими силами, не прибегая к помощи специалиста. Но для этого необходимо разобраться, что чаще всего может вызывать сбои в работе.

Нет видео.

Пожалуй, одной из самых распространённых причин, вызывающих проблемы в работе машинки – это засоры, которые препятствуют проходимости воды в процессе её слива, что, в свою очередь, приводит к невозможности стиралки перенастроиться в режим полоскания. Характерными признаками данной неполадки является работа вхолостую, сильный шум и невозможность прохождения воды через шланг (или очень слабая проходимость воды). Что касается мест засора, то они могут быть сосредоточены:

• в самом сливном шланге, причём в большинстве случаев засоры возникают в случае его неправильной установки;
• нередко засоры образуются в самом сливном фильтре;
• могут возникнуть засоры в патрубке, который находится между сливным фильтром и баком;
• а также в помпе, хотя это крайне редкая практика.

Для того чтобы исправить ситуацию и устранить неисправность, достаточно почистить машинку от засоров в доступных местах (помпа, шланг, сливной насос или патрубок).

Вторая проблема, с которой можно столкнуться в процесс эксплуатации машин Ariston – это отсутствие подогрева воды в процессе стирания. Нередко при подобной ситуации стиралка может бить током вследствие дисфункции изоляции нагревательного элемента.

Основной причиной, являющейся провокатором подобной неисправности – крайне жёсткая вода, в результате чего образуется накипь. Ремонт заключается в замене испорченного электронагревателя (ТЭНа). Для этого следует открутить заднюю панель машины, поскольку именно за ней располагается крепёжная деталь поломанного электронагревателя. Предварительно следует отключить все контакты и открутить крепёжный винт, затем аккуратно вытянуть поломанный ТЭН и заменить деталь на новую. Всё, неисправность устранена, и машина должна нагревать воду, как и прежде.

Наиболее сложной проблемой является поломка или частичный износ подшипника или сальника у Аристон. Благо, на практике, она встречается крайне редко.

Чтобы понять, что сбои в работе машины – это результат поломки подшипника, достаточно обратить внимание на следующие признаки:

• в процессе эксплуатации агрегата все подвижные элементы стиралки начинают издавать характерные звуки во время отжима;
• при этом вал начинает соприкасаться со втулкой;
• возможны вибрации.

Нужно сразу сказать, что данную проблему следует устранять оперативно, так как в противном случае можно просто доломать машинку. Единственная сложность в том, что ремонт потребует практически полной разборки машины. Поэтому, если нет уверенности в своих действиях, лучше всего данный процесс доверить профессионалу.

В этом случае, скорей всего, присутствует неисправность, связанная с розеткой или питающим электропроводом. Чтобы проверить работу розетки, достаточно попробовать включить другой электроприбор. Если с розеткой всё в порядке, тогда нужно проверить сам провод. Для этого его необходимо отключить от розетки и специальным тестером попробовать «прозвонить».

В том случае, если электропровод в норме, то, скорей всего, неполадка скрывается непосредственно в блоке питания машины. Это достаточно сложная проблема, поэтому решить её может только опытный профессионал.

Это интересно! Как самостоятельно открыть стиральную машинку, если она заблокирована

Ещё одна неполадка, которая может заставить машину перестать работать – это отсутствие вращения барабана. Причин, которые могут вызвать подобную ситуацию несколько: поломка двигателя; проблемы с электропроводкой; сбор в работе панели управления или засор фильтра. Однако наиболее частой причиной является износ или сильное растяжение ремня. В этом случае требуется его заменить — особых проблем с самостоятельной заменой возникнуть не должно.

Если причина в другом, то лучше всего вызвать на дом профессионала для выявления причины поломки машинки.

Не менее частая проблема, с которой могут столкнуться пользователи машинками Аристон Хотпоинт или Маргарита – это неисправность, возникающая непосредственно в блоке управления. Основная причина этой проблемы – неисправность наших электросетей, с которой крайне проблематично бороться своими силами.

В этом случае, проблему проще предотвратить, чем устранить. Поэтому перед тем, как начать эксплуатировать стиральную машинку, в частности, Ariston, лучше всего поставить специальные защитные средства, которые помогают уберечь стиралку от перепадов электричества и прочих аналогичных сбоев. Такой подход будет намного эффективней и экономичней, чем замена целого блока управления.

Проблемы в работе также могут возникнуть в ходе ослабления или поломки механических креплений, которыми оснащена машина. Чаще всего, это выражается в ослаблении фиксации люка машинки. Проблема имеет следующие признаки: сильный шум в процессе работы стриралки и характерные вибрации. Чтобы избавиться от этого, достаточно подкрутить или полностью заменить крепёжные детали на новые.

Следует отметить тот факт, что такие модели стиральных машинок Ariston, как Маргарита 2000, Hotpoint, Avsl 109 и другие, обладают уникальной функцией самодиагностики. Суть в том, что система самостоятельно выявляет неисправность и показывает на дисплее или посредством мигания индикаторов, её конкретный код. Имея представление о том, какой номер кода показывает агрегат, можно самостоятельно выявить неполадку и устранить её.

Это интересно! Причины того, что стиральная машина не набирает воду

Имея представление о том, какие чаще всего сбои могут возникать в машинках Аристон, можно попытаться самостоятельно осуществить ремонт агрегата. Однако к нему следует приступать только в том случае, если есть уверенность в своих действиях. Если нет опыта в подобных вещах, ремонт стиралки лучше всего доверить специалисту.

Ремонт микроволновой печи Samsung

Очень распространенная неисправность. Среди СВЧ Samsung. Лечится в данном случае заменой предохранителя. Важно поставить такого же номинала 1.6А. Иначе сгорит трансформатор питания.

Материалы: предохранитель 1.6А.

Инструмент: Отвертка Ph3*100мм, Тестер для проверки предохранителя.

Ремонт стиральная машины Daewoo DWD-M1029

Неисправность: не сливает воду.

Типичная неисправность для многих стиральных машин. Лечится тоже типично. Обычно это связано с посторонними предметами в канале слива воды. Самый распространённый предмет это монеты. Они попадают в насос, останавливаю его крыльчатку, стиральная машина перестает сливать воду.

Неисправность: не сливает воду, не полощет, мигают индикаторы.

Машина проработала 1.5 года и остановилась. В сервис сложно дозвонится, гарантия вышла.

После короткого осмотра, проверки сливных магистралей, фильтра слива, который внизу за черной пробкой, посторонних предметов не обнаружено.

Включил программу полоскание, набрал воду. Прервал полоскание, включил слив. Вода слилась.

В некоторых случаях неисправность имеет периодический характер. Дав сбой однажды, он снова повторится. Это явление, распространенное для насосов слива. Периодичность разная один раз в месяц, неделю, чем дольше эксплуатировать, тем чаще. Часто отказ происходит после стирки в горячей воде. Остыв, снова работает.

Неисправность: Загорается только сетевая кнопка, машина не работает.

Стиральные машины семейства Merlony (Ariston, Indesit) внутри практически близнецы. В данном случае мы имеем дело с неисправностью двигателя. Неисправность распространненая, связана с естественным износом.

Заявленная неисправность: Что-то бахнуло и задымилось.

Неисправность: нет характерного щелчка при закрывании двери, машина не запускается, не блокируется дверь.

Автор: Administrator 26.08.2013

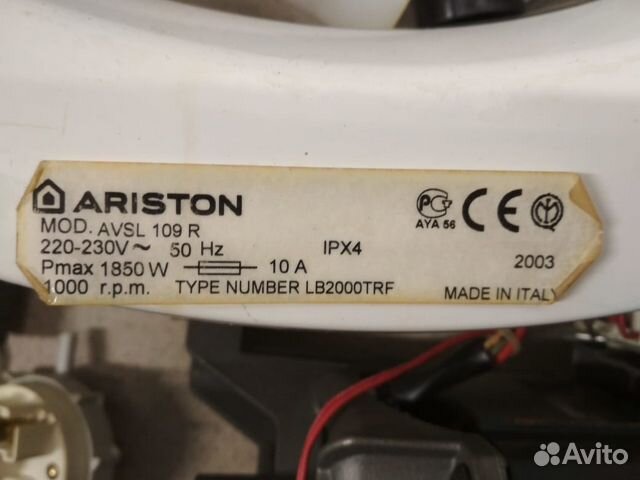

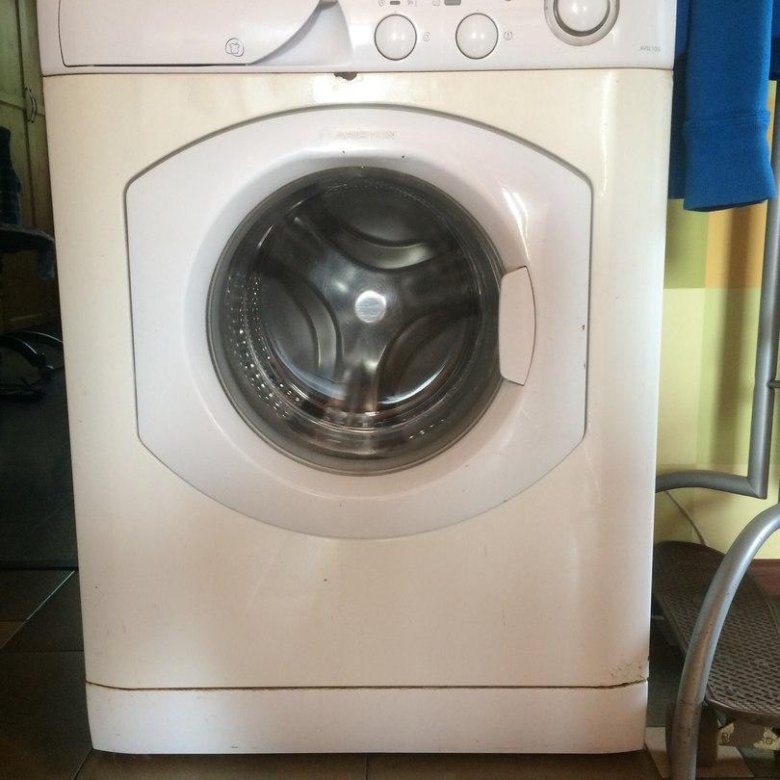

Стиральная машина Ariston AVSL-109R, гудит при отжиме. Замена подшипников.

Дополнение к статье . Чаще всего подшипники выходят из строя после износа сальника. Он начинает пропускать воду, подшипник ржавеет и разрушается.

В описанном случае требовалось заменить подшипники и сальник. Фото разборки не полные. Для начала соберем инструмент, показанный на этом фото.

Подготовим рабочее место, приблизительно 3 кв. метра свободной площади. Нам потребуется снять верхнюю крышку, открутив сзади вверху два винта. Верхняя крышка стягивается назад, слегка приподняв заднюю часть.

Теперь нужно снять заднюю стенку, выкрутив шесть винтов. Нижнюю часть крышки немного потянуть на себя, после вниз. Будьте внимательны и осторожны, стенка имеет необработанные края, о которые легко поранится. После этого можно снять ремень со шкива и двигателя, потянув ремень к себе и немного провернув шкив.

Далее снимаем камень сверху, открутив указанные болты.

Выкручиваем четыре винта вверху машины.

Снимаем шкив. Эта один из трудных этапов.

Прочитав эту статью люди, звонили и спрашивали, как же выкрутить этот винт. Дело в том, что он вкручен на стопорной пасте, которая действуя как цемент, не дает его выкрутить. Обычным Г образным ключом его не выкрутить. Потребуется качественная бита, и битодержатель. Некоторые пробовали его спиливать с двух сторон под рожковый ключ. Другие отворачивали зубилом и молотком. Мой вариант на этой картинке, откручивает все винты без исключений. Размер биты Т40. Я использовал ее с различными воротками.

Теперь нужно положить машину на бок, лучше контейнером для моющих средств вниз. Если там есть вода, она выльется на пол. Наоборот может пролиться на электронику. Можно снять двигатель, так проще выкручивать винты. Использую ключи на 10. Наверное.

Откручиваем оставшиеся винты.

Крестовина с подшипником откручена. Теперь нужно ее снять с вала. Обычно она легко снимается, если ее слегка потянуть на себя. Но иногда.… Запомните, по валу нельзя стучать молотком, погнёте, не сможете одеть шкив. Можно найти подходящий по резьбе болт, полностью его вкрутить, и стучать по нему. Помните вам потом его выкручивать. Значит, крестовину с вала вы сняли. Вынимать из машины нужно проворачивая, вокруг вала и выводя за корпус одну лопасть за другой. Представьте, что это воздушный винт.

Будьте внимательны в области тэна, я по неосторожности его повредил, пришлось восстанавливать.

Крестовина у вас в руках. Замечательно! Теперь берите в руки ударную отвертку, молоток. Отверткой выковыряйте ваш сальник. Ударной отверткой и молотком выбивайте сначала маленький подшипник, потом большой. Посмотрите эту статью.

Немного о подшипниках и сальниках. Подшипники ставьте, что были SKF. Они доступны, комплект обойдется в 100 грн. Они точно будут работать. Сальник лучше ставить трех борный, можно двух бортный. О других лучше не думать. Трех бортный сальник имеет два защитных бортика с одной стороны (сторона с водой), один с пружиной на другой стороне.

Двух бортный сальник имеет один защитный бортик с внешней стороны (сторона с водой) и один пружинный с внутренней.

Также вам потребуется сальниковая смазка, белый тюбик на фото с инструментом. Сальник стоит около 15 грн. Возможно, два подшипника и сальник будут дороже. Смазка около 50 грн. за тюбик. Смазку налаживать в промежутки между бортами сальника, посадочные места подшипников (легче войдут). Подшипники я забиваю той же отверткой. Удары наношу только по наружной обойме.

Стиральные машины Аристон от итальянского производителя вполне можно назвать «образцом надежности и качества», но и они иногда требуют к себе внимания. Ремонт стиральных машин Ariston в ряде случаев можно сделать своими руками, а специалиста нужно привлекать лишь в самых непростых случаях.

В рамках данной статьи мы разберем частые неисправности стиральных машин автомат марки Hotpoint Аристон, изучим «симптомы» таких поломок и решим, как правильно произвести самостоятельный ремонт.

Абсолютное большинство поломок стиральных машин Аристон связаны с их эксплуатацией. Это признано мастерами сервисных центров по ремонту стиральных машин. Иногда речь идет об откровенно неправильной эксплуатации, пользователь регулярно делает грубые ошибки, которые и приводят к поломке. Но чаще всего причиной поломки становятся условия эксплуатации, о которых пользователь либо не знал, либо догадывался, но ничего не предпринял. Яркий пример – жесткая вода, которая может полностью вывести из строя «домашнюю помощницу»!

Итак, какие поломки чаще всего можно встретить на стиральных машинах Хотпоинт Аристон? Мы решили составить своеобразный рейтинг частоты поломок. При составлении рейтинга мы опираемся на данные статистики, предоставленные ведущими сервисными центрами по ремонту стиральных машин.

1. Засоры. Сами засоры вряд-ли можно считать поломками, скорее это причина различных поломок. Тем не менее, именно с засорами мастерам приходится сталкиваться чаще всего, и именно сильные засоры чаще всего парализуют работу различных стиральных машин Hotpoint Аристон.
2. Нагревательный элемент. На втором месте в нашем рейтинге находится тэн. Несмотря на то, что сам нагревательный элемент качественный, некачественная жесткая вода делает свое дело. Со временем слой накипи разрушает даже самую лучшую деталь и ее приходится менять.
3. Помпа. На третьем месте находится сливной насос или помпа. Данная деталь выходит из строя довольно редко и в большинстве случаев причина – износ от длительной эксплуатации.
4. Заливной клапан. Еще реже из строя выходит заливной клапан. Точнее даже не сам клапан, а резиновая прокладка. Резина со временем дубеет и начинает пропускать воду, от этого и возникает неисправность. Сама прокладка стоит копейки, но вот услуги мастера по замене этой прокладки дешевыми отнюдь не назовешь.
5. Подшипники и сальники. На пятом месте стоят поломки подшипников и сальников. На стиральных машинах Hotpoint Аристон это большая редкость, но если подобная поломка появилась, продолжать эксплуатировать машинку нельзя.

Важно! Электрика и электроника стиральной машины Hotpoint Аристон намеренно не включена в рейтинг, поскольку она ломается очень редко.

Если у вас возникли проблемы с засорами на стиральной машине Hotpoint Аристон, не спешите звонить мастеру, все можно отремонтировать быстро, своими руками. Как узнать, что вы имеете дело именно с засором? Главным признаком засора в сливной системе является холостая работа сливного насоса, то есть он гудит, но вода из бака не уходит. Обычно данная неприятность проявляется после окончания стирки, машинка автомат не может слить отработанную воду, чтобы приступить к полосканию и зависает, либо она сливает воду слишком медленно.

Сильный засор может находиться в нескольких местах:

• в сливном патрубке, между баком и сливным фильтром – такое происходит реже, так как патрубок довольно толстый;
• в сливном фильтре – там засор образуется чаще всего;
• в помпе – в стиральных машинах Аристон засоры в помпе встречаются нечасто, поскольку перед сливным насосом установлен дополнительный фильтр;
• в сливном шланге – засоры возникают редко, преимущественно в тех случаях, когда шланг был установлен неправильно.

Как быстро устранить засор? В первую очередь нужно проверить и почистить легкодоступные места стиральной машины, где мог возникнуть засор. Сначала откручиваем сливной фильтр, который находится у машинок Аристон справа внизу под узкой панелью. Перед тем как открутить фильтр, подложите тряпочку, поскольку с него польется вода. Уберите из фильтра весь мусор, а затем закрутите его обратно.

Далее важно проверить сливной шланг и канализацию. В ряде ситуаций банальный засор в сливной трубе может заставить пользователя обратиться к специалистам по ремонту машинок, когда правильнее было обратиться к сантехникам. И уж если все в полном порядке, тогда нужно будет разобрать машинку, почистить патрубки и помпу. Чтобы снять патрубок потребуется ослабить два хомута, а для снятия помпы потребуется отключить ее от датчиков и открутить два крепежных элемента.

При возникновении всякой неисправности, «стиралка» Hotpoint Аристон выдает ошибку с определенным шифром, отображаемым на экране. Коды ошибок стиральных машин Аристон очень важно правильно распознавать, ведь это прямая подсказка, указывающая на причину поломки.

Сломанный заливной клапан «по симптоматике» довольно трудно перепутать с иными поломками стиральной машины Hotpoint Аристон. Когда заливной клапан перестает перекрывать воду, вода начинает поступать в бак стиральной машины самотеком, даже если «домашняя помощница» выключена из сети.

Если вы услышали характерное журчание заливаемой и сливаемой из бака воды, когда машинка выключена – будьте уверены это клапан.

Чтобы проверить заливной клапан, необходимо снять верхнюю крышку машинки Hotpoint Аристон, открутив два крепежных элемента. Клапан находится в месте соединения заливного шланга с корпусом машинки. В первую очередь проверяем прокладки, если они целые, значит нужно измерить сопротивление прибора, а для этого придется воспользоваться мультиметром. Устанавливаем щупы на контакты заливного клапана и проверяем. Прибор должен показать примерно от 30 до 50 Ом.

Неисправный заливной клапан следует заменить на аналогичный, самостоятельный ремонт невозможен. Сама замена производится очень быстро, выкручиваем из корпуса старый клапан и вкручиваем новый не забыв подключить датчики. Хуже если вышла из строя помпа, ведь это довольно дорогостоящая деталь.

Неисправная помпа выдает себя во время стирки, когда машинка должна бы сливать воду, но она этого не делает, при этом помпа либо вообще не издает никаких звуков, либо она гудит, но журчания сливаемой воды не слышно.

Обратите внимание! Строго говоря, такие симптомы поверхностны и они могут свидетельствовать и о других проблемах (например, с электроникой), но это должно навести вас на мысль сначала проверить помпу.

В стиральной машине Hotpoint Аристон она находится в нижней части и добраться до нее можно через дно. Проверку и замену сливного насоса лучше осуществлять специалисту, но можно все сделать и своими руками, главное досконально изучить ход работы.

Нагревательный элемент – это важная деталь стиральной машины, отвечающая за температуру воды в баке, а значит и за качество стирки. При неисправном тэне стирка либо вообще не начинается, и система выдает ошибку, либо стирка производится в холодной воде. И то и другое должно побудить вас проверить и заменить тэн в стиральной машине Hotpoint Аристон.

Проверить тэн стиральной машины Аристон совсем несложно. Необходимо развернуть машинку, в нижней части задней стенки находится сервисный люк, который крепится на фиксаторы и несколько саморезов. Выкручиваем саморезы, а фиксаторы отжимаем отверткой, после этого крышка снимется. За крышкой, под баком вы увидите два больших контакта с крепежным элементом посредине – это и есть тэн. Откручиваем винт, а затем начинаем тянуть тэн на себя вытаскивая его покачивающими движениями.

Обратите внимание! Перед тем как вытащить тэн, неплохо замерить сопротивление с помощью мультиметра, возможно прибор исправен, и его не нужно трогать.

Как мы уже отмечали, поломки подшипников и сальников – это наиболее редко встречающиеся неисправности стиральных машин Аристон. Тем не менее, если подобное случается, то необходимо срочно принимать меры. Распознать подобную поломку не сложно. При разрушении подшипника подвижные элементы начинают издавать неприятные звуки, вал начинает тереться о втулку, что приводит к появлению выработки. А если не предпринять никаких мер и продолжить стирать, то это может привести к тому, что барабан начнет люфтовать и повредит бак.

Чтобы любимая стиральная машина не оказалась на свалке, нужно при появлении таких звуков обратиться к специалисту, либо попробовать поменять подшипники самостоятельно. Если вы настроились выполнить работу своими руками, изучите информацию, предлагаемую на нашем сайте. В противном случае при столь сложном ремонте не мудрено наделать серьезных ошибок. Главная трудность состоит в том, что для того чтобы добраться до подшипников нужно разобрать стиральную машину целиком, вместе с баком.

Помимо этого нужно будет правильно извлечь старые подшипники, не повредив втулку, а затем уже правильно установить новые, чтобы не потребовался повторный ремонт. Без должной сноровки самостоятельный ремонт под силу не многим, поэтому прежде, чем браться за работу, подумайте над тем, чтобы делегировать его специалисту.

В заключение отметим, ремонт неисправностей машинок Аристон теоретически можно осуществить своими руками, особенно в том случае если вы располагаете временем и терпением. Но все таки во избежание ошибок и лишних трат, лучше обратиться к специалисту ведь «скупой платит дважды»!

Многофункциональность стиральных машин Аристон делает их популярными среди потребителей. Распространенные модели СМ Хоитпоинт-Аристон и Маргарита-2000 отличаются эргономичностью, надежностью, однако, даже такая техника может ломаться.

Важно различать основные неисправности стиральных машин Аристон, знать пути их устранения и ремонта своими руками.

Срок службы машинки зависит от условий эксплуатации. В случае возникновения неполадки ремонт стиральных машин Аристон и Хотпоинт Аристон можно выполнить своими руками.

Давайте разберемся в наиболее частых неисправностях, которые появляются в машинках данной марки.

Засор является самой распространенной причиной неполадок в работе СМ. Он препятствует нормальному сливу воды из бака, в результате стиралка не может перейти к режиму полоскания. При этом сливной насос громко гудит, работая вхолостую.

При поломке помпы (сливного насоса) слышится гул работающего прибора, однако слив воды не происходит. Неисправность водозаборного клапана вы не перепутаете ни с чем: даже при отключении стиральной машинки Аристон идет самопроизвольный забор воды, слышится характерное журчание.

В результате воздействия жесткой воды образовывается накипь, и трубчатый электронагреватель (ТЭН) выходит из строя. Симптомы поломки: вода не нагревается, белье стирается в холодной воде, либо программа стирки вообще не запускается.

Если при работе в режиме отжима слышится гул и треск — подшипники выработали свой ресурс. Дальше эксплуатировать машину нельзя, иначе она будет работать на износ. Проблема смены подшипников в том, что бак стиралок неразборный.

О том, как разобрать стиральную машину Аристон и исправить поломку, читайте далее.

Довольно распространенная неисправность — износ и ослабление механических креплений. Например, дверца люка может не закрываться из-за перекоса или сломанного крючка. При неплотно закрытой дверце вы не сможете запустить стирку.

Более редкая, но все же возможная поломка. Появляется вследствие высокой влажности, попадания пены на плату, резких скачков напряжения.

Модуль управления является «мозгом» стиральной машины Аристон, поэтому при его поломке отказать в работе могут любые детали СМА.

Стиральные машинки Аристон, Hotpoint Ariston, Аквалтис, Маргарита и прочие модели оснащены функцией самодиагностики. Система показывает код неисправности, расшифровав который, пользователь может понять причину поломки.

СМ с м табло или дисплеем высветит код ошибки на экране. Те модели, у которых отсутствует дисплей (типа «Маргарита 2000»), выдадут ошибку миганием индикаторов.

Как распознать код без табло? Например, ошибку F02 индикаторы высветят так: лампочка 2 раза моргнула, пауза, затем опять 2 раза выдала код. Количество миганий зависит от кода неисправности.

Перечислим коды ошибок для СМ Аристон: F01, F02, F03, F04, F05, F06, F07, F08, F09, F10, F11, F12, F13, F14, F15, F17, F18.

В цепи управления двигателем возникло замыкание.

1. Устраните излишнюю влагу с контактов контроллера.

2. Замените контроллер или двигатель.

Сигнал о работе мотора не доходит от тахогенератора до электронного контроллера.

1. Проверьте прочность соединений между двигателем и контроллером.

2. Проверьте ротор на момент блокировки.

3. Измерьте тестером сопротивление обмотки таходатчика.

4. Замените контроллер или двигатель.

Поломка датчика температуры, «залипание» реле ТЭНа.

1. Осмотрите соединения термодатчика с блоком управления.

2. Проверьте датчик тестером. При поломке нужна замена.

Неисправность прессостата (датчика уровня воды).

1. Убедитесь в прочности контактов между датчиком и модулем.

2. При неполадке необходима замена прессостата или контроллера.

Неполадки с работой сливного насоса.

1. Удостоверьтесь в качестве соединений между модулем и насосом.

2. Проведите проверку насоса и прессостата тестером.

3. Удалите возможные засоры.

4. Поменяйте насос или датчик уровня воды.

Ошибка кнопок на панели управления.

1. Осмотрите проводку, соединяющую контроллер с кнопками.

2. Проверьте функциональность кнопок на панели.

3. Замените панель или модуль управления.

1. Убедитесь в прочности соединений прессостата с модулем.

2. Проверьте датчик уровня и нагреватель.

3. Замените датчик или ТЭН.

Неисправность прессостата, проблемы с реле ТЭНа.

1. Осмотр датчика уровня воды.

2. Контроль качества проводки между нагревателем и блоком управления.

3. Замена прессостата, блока.

Ошибка (сбой) энергозависимой памяти.

1. Перепрошивка микросхемы.

Нет сигнала от датчика уровня воды.

1. Контроль проводки между датчиком и блоком управления.

2. Проверка датчика и блока. Замена сломанной детали.

Нет сигнала от сливного насоса.

1. Проверка насоса и качества его соединения с контроллером.

2. Убедитесь в исправности прессостата.

3. Замена неисправного элемента.

Потеряна связь между контроллером и модулем индикации.

1. Удостоверьтесь в том, что соединения не отошли.

2. Замените неисправный элемент.

Обрыв, или неисправность цепи термодатчика сушки (для линейки AVD и AVL).

1. Осмотр соединений термодатчика с блоком управления.

2. Убедитесь в исправности датчика температуры.

3. Замените сломанную деталь.

Не включается ТЭН сушки (для линейки AVD и AVL).

Поломка реле сушки (для линейки AVD и AVL).

2. Проверка и замена датчика уровня.

Проблемы с работой микропроцессора.

Определить поломку поможет знание устройства и схемы стиральной машины-автомат Аристон. На картинке показано расположение основных узлов СМА.

Разберемся, как осуществить самостоятельный ремонт стиральной машины Хотпоинт Аристон (Hotpoint Ariston).

Какие части засоряются чаще всего, и что проверить в первую очередь:

• Сливной фильтр. Откройте переднюю панель стиралки, предварительно подставив сосуд для слива воды. Круглая деталь справа и является фильтром. Открутите его и удалите мусор.

• Канализация и сливной шланг. Снимите шланг и промойте под краном с высоким напором воды. Осмотрите место его соединения с канализацией, возможно, там также скопился мусор. Нужно все тщательно прочистить специальными средствами.

Если ваши действия не привели к устранению неисправности, нужно проверить сливной патрубок.

• Убедитесь, что в баке и дозаторе нет воды.
• Отключите все коммуникации и подачу электричества.
• Положите машинку на бок.
• Внизу вы увидите патрубок от бака до помпы.
• Сожмите хомут соединения бака и насоса.
• Отсоедините хомут крепления патрубка к баку.
• Открутите камеру отбора давления и снимите хомут.
• Выньте патрубок, проверьте на предмет засора.

• Если патрубок находится не в лучшем состоянии, нужно его заменить; установка происходит в обратном порядке.

Убедиться в неисправности сливного насоса поможет проверка:

1. Вытащите фильтр насоса.
2. Запустите программу «Отжим».
3. При помощи фонарика загляните в отверстие.
4. Если вы увидите, что крыльчатка крутится, — все в порядке. Если стоит на месте — образовался засор, либо сломался насос.

Снять старую помпу (насос) и поставить новую помогут действия:

• Уложите СМ на левую сторону, предварительно отключив от сети и коммуникаций.
• Открутите впереди два винта.
• Отсоедините шланги.
• Вытащите помпу и открутите три болта, крепящие ракушку помпы к двигателю.

• Замена производится в обратном порядке.

Измерьте сопротивление заливного клапана мультиметром:

1. Клапан располагается в месте подключения стиральной машины Аристон к шлангу забора воды.
2. Осмотрите прокладки на повреждения.
3. Возьмите тестер и приложите его щупальца к контактам клапана. Нормальные показатели составляют 30-50 Ом.
4. При поломке заменить клапан просто: выкрутите его из корпуса стиралки и установите другой, подключив все соединения. Подробнее смотрите на видео:

Чтобы добраться до нагревателя, понадобится снять заднюю стенку стиральной машины Аристон. Внизу располагается ТЭН, как показано на фото.

Прежде чем доставать электронагреватель, померяйте его сопротивление мультиметром. Показатель в 1 Ом говорит об обрыве цепи, около 0 Ом — случилось короткое замыкание. Исправный прибор покажет 25-30 ОМ.

Прикладывайте тестер как на фото:

Если деталь неисправна — осуществите замену. Вам в помощь видео:

Поменять подшипники своими руками не просто: нужно разбирать машинку и правильно достать деталь.

Но если вы будете решать проблему самостоятельно, внимательно изучите инструкцию стиральной машины Аристон с вертикальной и фронтальной загрузкой. Дополнительно посмотрите видео:

Возможно, у вашей стиральной машины не закрывается или не фиксируется дверца. Проблема может быть в перекосе дверцы, вследствие чего крючок не достает до отверстия. Достаточно подтянуть боковые петли. Если язычок-фиксатор износился, либо расшаталась ручка на дверце, поможет только замена элементов.

Как снять блок управления:

• Выдерните вилку из розетки, обесточив машину.
• Снимите верхнюю крышку.
• Вытащите дозатор, надавив на защелку в центре.
• Отвинтите переднюю панель.
• Разожмите зажимы и отсоедините плату.
• Выньте селектор и насадите на него новую плату, а затем проведите сборку в обратном порядке.

Установить новый блок не сложно. Труднее провести ремонт и зачистку контактов. Если вы решили не вызывать мастера, а провести работу самостоятельно, посмотрите видео:

Разобравшись в основных причинах неисправностей стиральной машины Аристон, вы сможете устранить их самостоятельно. Будьте внимательны к деталям и не пренебрегайте техникой безопасности.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь

Оцените статью:

Hotpoint-Ariston AVSL 109 отзывы покупателей и специалистов на отзовик

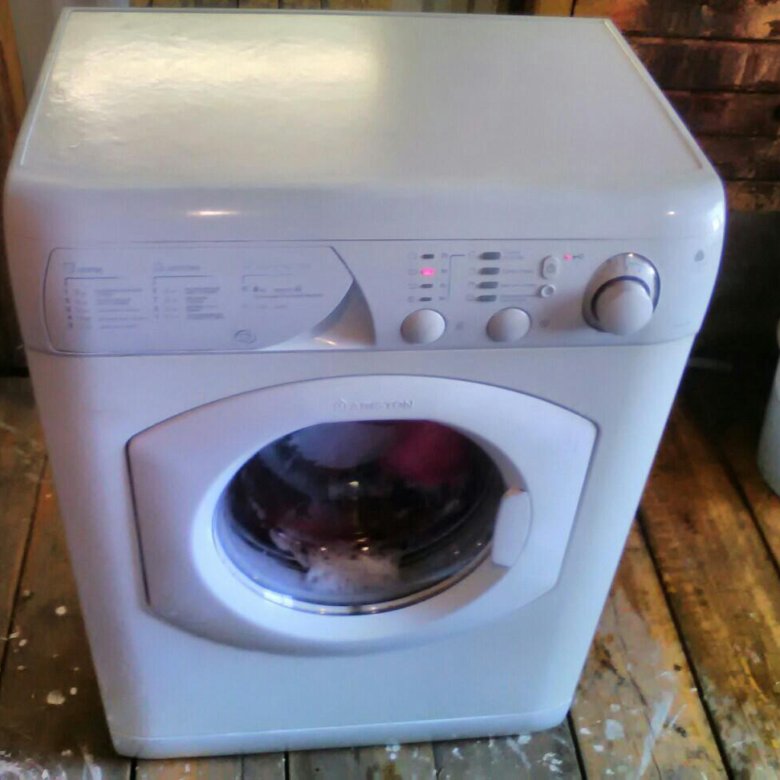

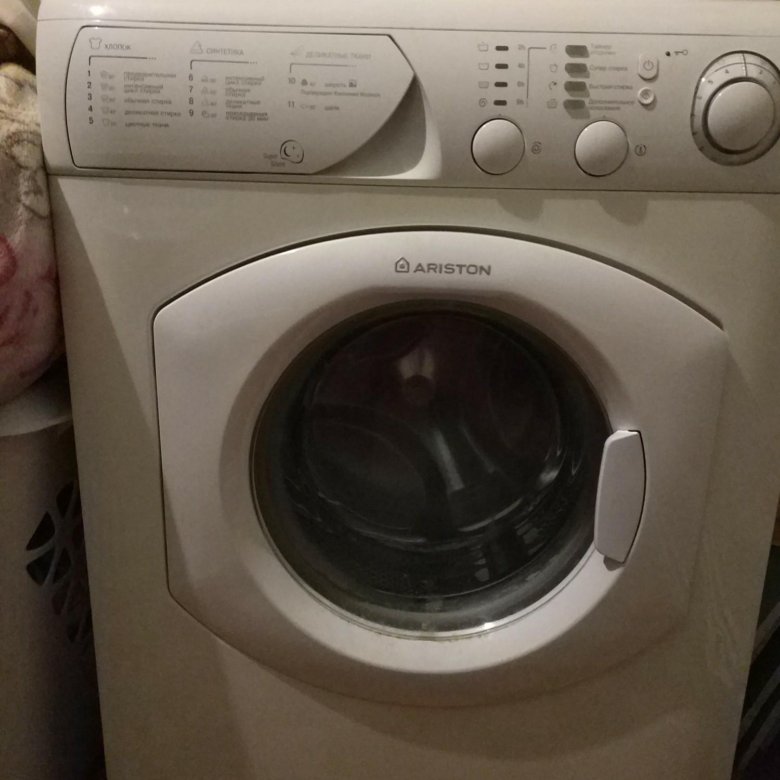

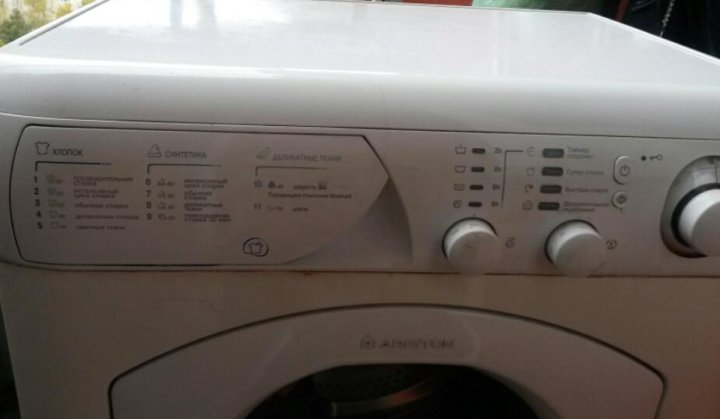

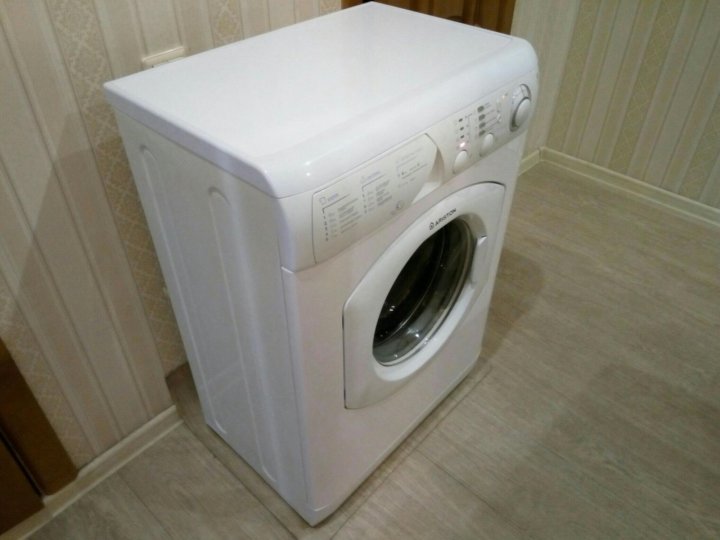

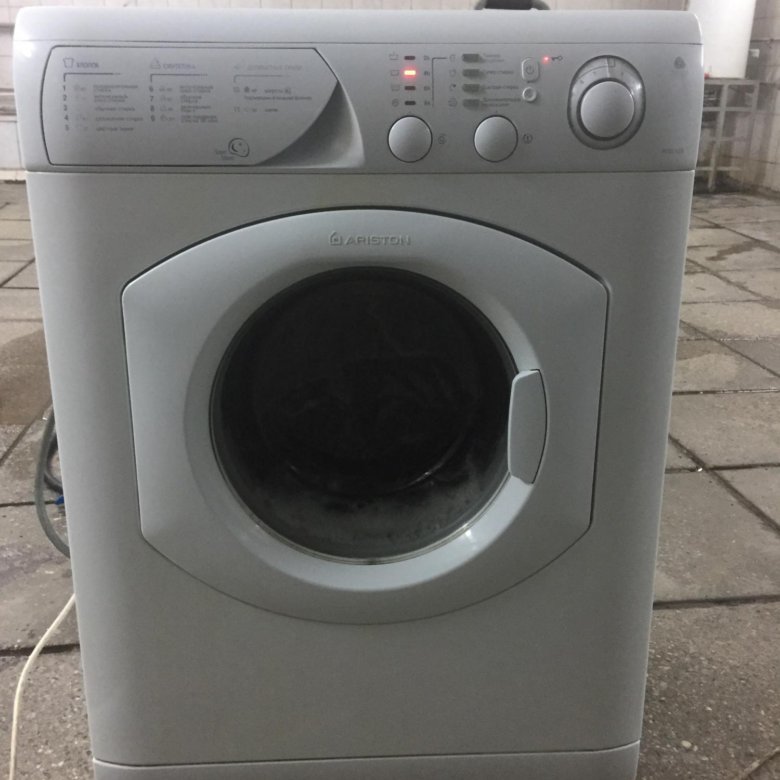

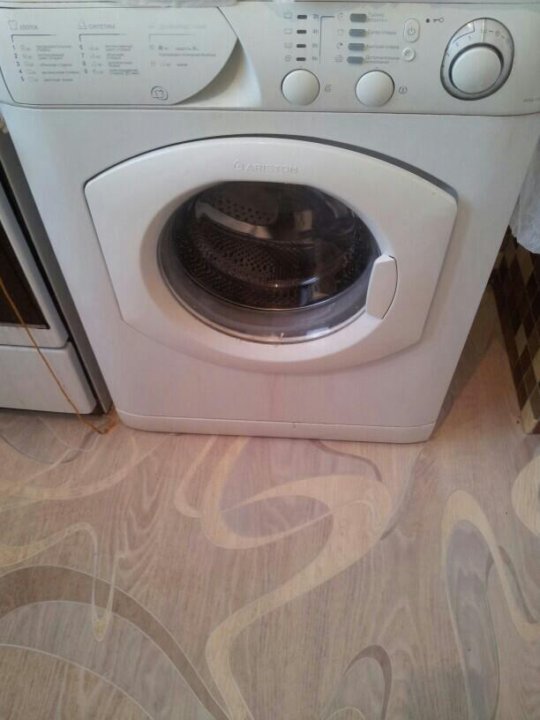

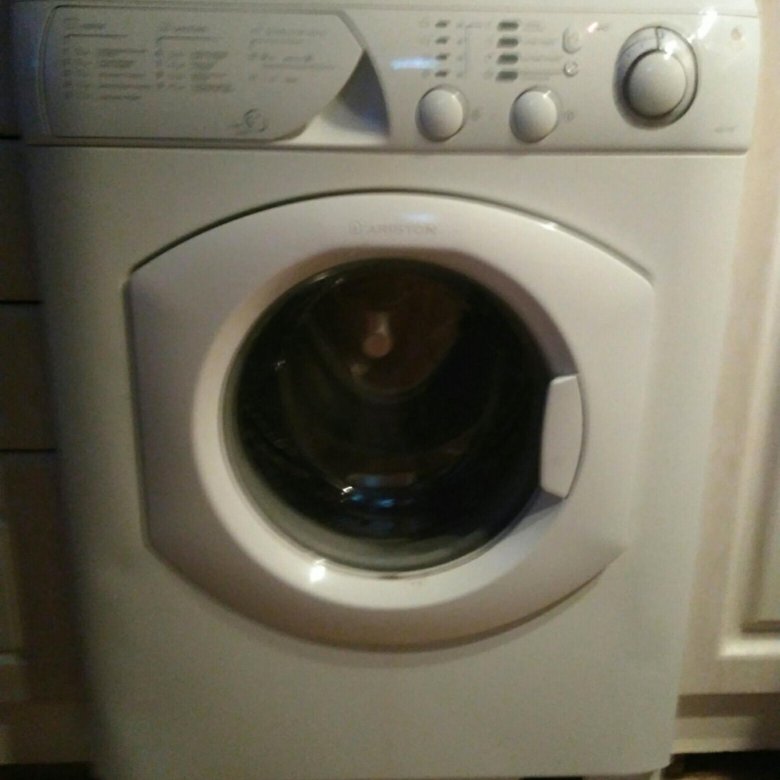

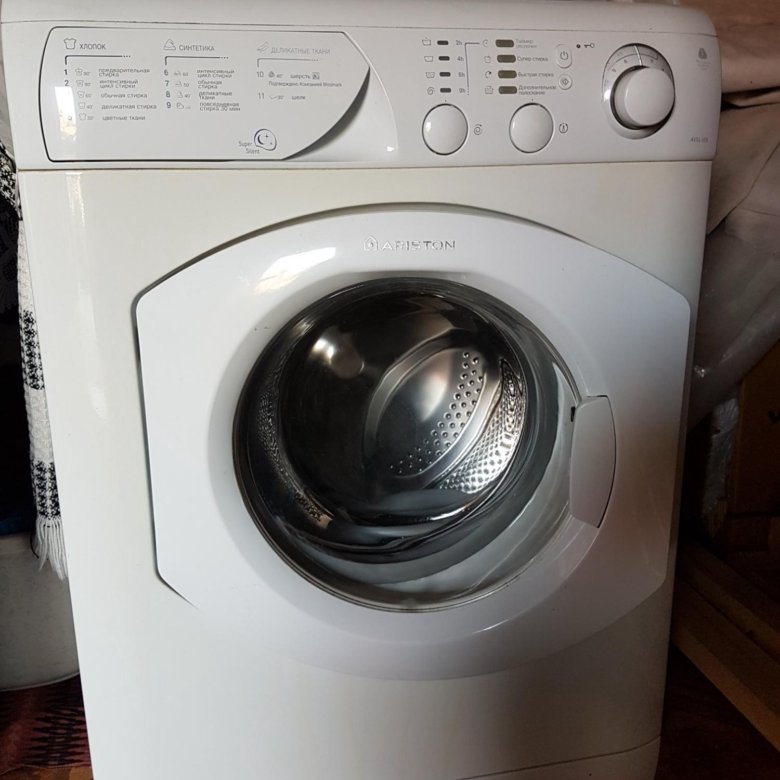

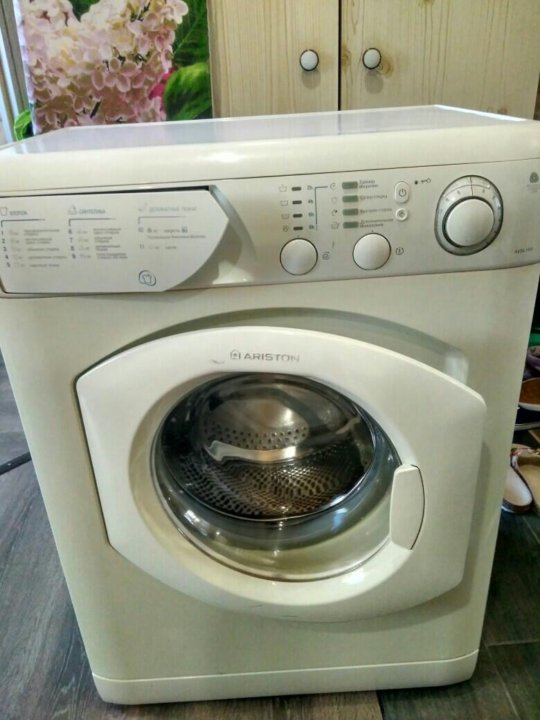

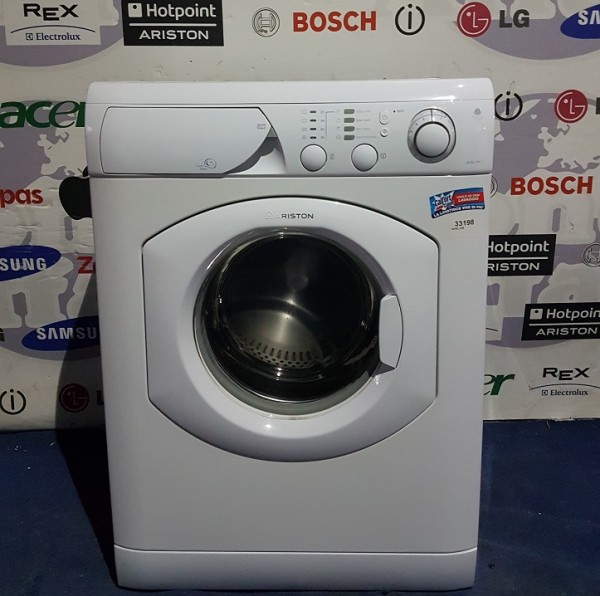

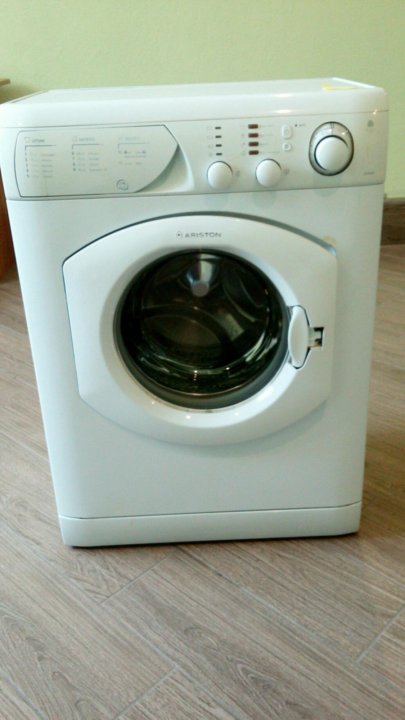

Стиральная машина Hotpoint-Ariston AVSL 109

Краткие характеристики:

встраиваемая стиральная машина

фронтальная загрузка

cтирка до 4. 5 кг

электронное управление

60x40x85 см

отжим при 1000 об/мин

защита от протечек

Пользователям нравится:

встраиваемая стиральная машина

фронтальная загрузка

cтирка до 4.5 кг

Общая оценка:

Отзывы

Видео обзоры

Характеристики

Оставить отзыв

Стиральная машина Hotpoint-Ariston AVSL 109 отзывы

Очень не советую!

Достоинства:

Нормальная модель, прослужила 12 лет без нареканий! Полетел блок управления, можно конечно заменить, но хочется уже что то новенького!

Недостатки:

1. рвет одежду, на тонких тканях постоянно появляются дырочки как будто работал с кислотой. 2. Качество окраски никакое, машина сгнила в ванной до дыр, хотя у соседей машинка Bosch как новая. 3. Через 5 лет «полетел» блок управления. 4. При стирке темных вещей постоянно оставались белесые разводы от порошка.

18.06.2016 22:47

Невская Ника

Ремонт стоил 5 тыс. Плюнули. С тех пор(7 лет) мучаюсь. Потому как машина стирает как ей вздумается:)))) Вместо отжима может запустить снова стирку, ну и т. д. До этого был Силтал, отвезли на дачу. Так он работает и по сей день(15 лет:)). А мое»чудо » сегодня погибло окончательно, чему я очень рада! Жаль потраченных денег и времени(на момент покупки стоила ох как недешево!). Никому не советую это чудо техники!

Достоинства:

большой люк, габариты

Недостатки:

Отстирывает плохо, порошок из кюветы не вымывает(сколько бы не засыпала!), вибрация жуткая, через год «сдохло» эл. управление.

16.05.2016 17:26

Гость

Работает 12 лет — полёт нормальный)

Достоинства:

1. Качество изготовления, добротность материалов;2. Простое управление3. Стирка, полоскание отжим выполняет на отлично

Недостатки:

Пару раз зависала от статики (нет заземления в розетке)После 12 лет эксплуатации стала немного жуметь механика

01. 12.2014 10:36

Гость

больше этой марки машины даже рассматривать не буду, и не советую

Достоинства:

не обнаружила

Недостатки:

рвет вещи, оставляет мелкие дырки, вроде как моль поработала. чинили два раза за короткий промежуток.

18.11.2014 22:15

Иванин Михаил

машина работает уже 7.5 лет, каждый день иногда по два раза. Никаких проблем, работает очень тихо. Отжимает хорошо. Качество сборки тоже порадовало.

Достоинства:

Можно выбрать самостоятельно температуру стирки и отжим, когда требуется нестандартная стирка. Используем около 5 лет, выглядит как новая.

Недостатки:

Иногда предварительно приходится замачивать перед стиркой деликатных тканей или шерсти. Рвет хлопковые вещи даже при стирке на программе «Синтетика» 60 градусов и отжим 800 оборотов — появляются небольшие «проеденные» отверстия.

03.10.2014 15:33

кондратьева татьяна

Отличная машина, работает без глюков и поломок наверно лет 8. Может и больше — даже не помню уже когда ее купил.

Достоинства:

надежность, тихая работа

Недостатки:

На момент покупки была относительно дорогой.

05.08.2013 21:48

Гость

Обычная машинка, с очень завышенной ценой, после смерти блока управления был куплен самсунг стоимостью не много больше стоимости ремонта Аристона. Барабан Самсунга меньше, качество стирки, отжима, полоскания не отличается, уровень шума тоже. В общем машина не плоха, мне, возможно, просто не повезло, но доверия к марке потеряно.

Достоинства:

Относительно тихая. Неломучая. Свою задачу выполняет на 5.

Недостатки:

через 3 года сдох блок управления(сетевое напряжение дома в норме, не заливался)

04.05.2013 11:25

тар бор

Машинкой, очень довольны. На кждый день самое то! Взяли мы её не новую. Старая сломалась, а эту нам предложили за пол цены родственники, у которых она стояла без дела (в связи с переездом). У прошлых хозяев нареканий к ней не возникало.
Ознакомвшись с форумами увидел, что много кто считает за поломку непрерывный залив и слив воды, и вызывает мастера. Товарищи, читайте инструкцию!!! Там чётко написано, что шланг слива должен быть закреплён (и кронштейн там есть) на уровне не ниже 65- 105 см от пола!!! Закон сообщающихся сосудов! А уж потом идти или прямо в раковину или вниз в канализацию.
А в остальном эксплуатировать очень удобно!

Достоинства:

-большой барабан;-удобное управление;

Недостатки:

Практически нет. По крайней мере пока не нашёл.Уровень шума при отжиме за недостаток можно не считать, если сравнить с другими аналогами, то значительно тише.А тем, кто пишут про белёсые разводы после стирки — могу посоветовать не перебарщивать с порошком и загружать его немного меньше, или после основной стирки включать дополнительно цикл полоскания с отжимом!На момент продажи и доступности в магазинах — немного завышена цена, продавалась дороговато. К недостаткам можно было бы отнести отсутствие таймера окончания стирки, но поэксплуатировав понимаешь, что в нём нет острой необходимости, по скольку циклы и так довольно непродолжительные.

09.08.2012 12:43

Корольков Виталий

Недовольны, как отстирывает. Старая Аристон (модель не помню), при похожих программах отстирывала лучше.
Недовольны полосканием. Даже при включённом доп. полоскании на тёмной одежде остаются белёсые разводы, которые, впрочем, можно стереть ладошкой.

Достоинства:

Довольно не плохая стиралка на каждый день! Порадовал барабан своей вместительностью, а так же разнообразие функций, все интуитивно понятно и без лишнего. Большой плюс в том, что самые длительные программы не длятся по 3 часа как на предыдущих машинках. Стирка происходит за довольно адекватный промежуток времени, даже если стирать постельное бельё на максимальном режиме. По качеству стирки так же претензий нет.Работает очень тихо, меня это даже удивило, пару раз заглядывал в ванную, чтобы убедиться работает ли машинка. Это большое преимущество, т. к. можно включать её с отсрочкой на ночь, соседей не разбудит и электричество сэкономит.

Недостатки:

Качество стирки и полоскания.

09.04.2012 16:37

Супрядкин Владислав

По стирке — обычная машинка. Нареканий нет. Но этот дизайн Аристона — очень мне нравится. Плюс — возможность выставлять при любой программе температуру и отжим вручную. Стоит на кухне — в комнате ночью не слышно

Достоинства:

Низкий уровень шума. Компактность.

15.09.2011 11:45

Кабанов Александр

Оставьте свой отзыв на Hotpoint-Ariston AVSL 109

Ваше имя

Оставить отзыв

Спасибо за отзыв.

Он будет опубликован после проверки модератором!

Характеристики Hotpoint-Ariston AVSL 109

Установка

встраиваемая

Тип загрузки

фронтальная

Максимальная загрузка белья

4.5 кг

Сушка

нет

Управление

электронное (интеллектуальное)

Габариты (ШxГxВ)

60x40x85 см

Цвет

белый

Классы эффективности и энергопотребления

Класс потребления электроэнергии

A

Класс эффективности стирки

A

Класс эффективности отжима

C

Потребляемая энергия

0. 19 кВт*ч/кг

Расход воды за стирку

52 л

Отжим

Скорость вращения при отжиме

до 1000 об/мин

Выбор скорости отжима

есть

Отмена отжима

есть

Безопасность

Защита от протечек воды

частичная (корпус)

Защита от детей

нет

Контроль дисбаланса

есть

Контроль за уровнем пены

есть

Программы

Био-энзимная фаза

есть

Программа стирки шерсти

есть

Специальные программы

стирка деликатных тканей, супер-полоскание, экспресс-стирка

Другие функции и особенности

Таймер отсрочки начала стирки

есть (до 24 ч)

Материал бака

нерж. сталь

Загрузочный люк

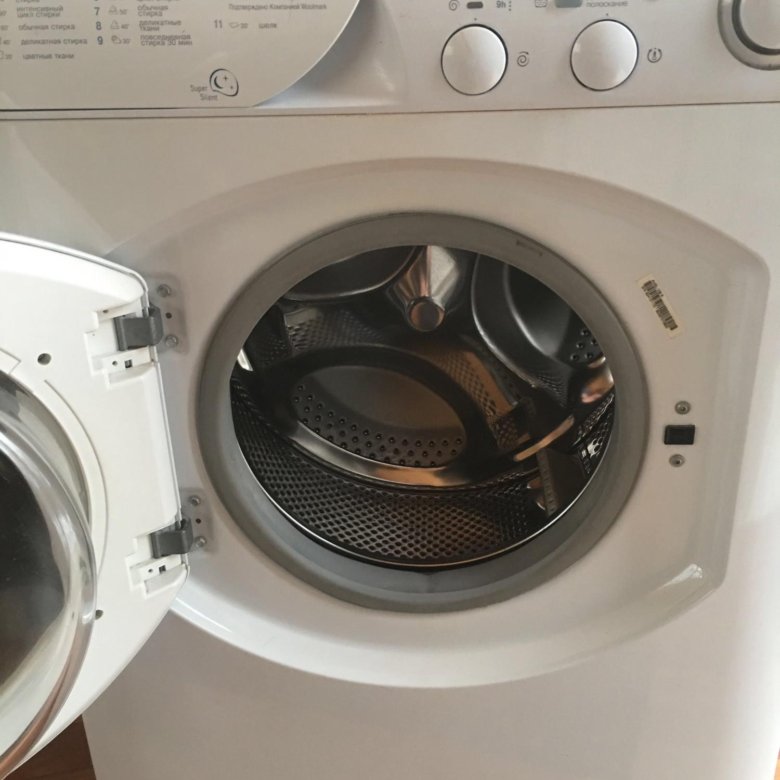

диаметр 30 см, открывание на 180 градусов

Дополнительные возможности

выбор температуры стирки

Дополнительная информация

4 световых индикатора фаз выполнения работы. Технология Бесшумная работа. Программа Woolmark Platinum Care. Кнопка Super Wash. Автоматическая оптимизация расходов. Система безостаточного использования порошка. Возможность встраивания

Перед покупкой уточняйте технические характеристики и комплектацию у продавца

Все отзывы взяты из открытых источников, либо оставлены посетителями сайта. Название товара и инофрмация о товаре, взяты из открытых источников. Администрация сайта otzovik-top за отзывы, названия товара и технические характеристики ответственности не несет.

Ремонт стиральных машин Ariston

Ремонт стиральных машин Ariston

Стиральные машины Ariston один из многих брендов, которые принадлежат итальянской компании Indesit Company. История компании Industrie Merloni (Ariston) начинается с 1930 года. В 1970 году, основатель компании поделил компанию на 3 части. В результате появились три новые компании со своей специализацией – Antonio Merloni SpA (весы и газовые баллоны), Merloni Elettrodomestici (крупная бытовая техника), Merloni Termosanitari (водонагреватели и ванны). Компанию Merloni Elettrodomestici в 2005 году переименовали в Indesit Company. Основные торговые марки данного производителя — это Indesit, Hotpoint-Ariston и Scholtos. Сейчас в составе Indesit Company – 14 предприятий. (в Италии, Польше, Великобритании, Турции, России).

 В России это бывший завод «Стинол» в Липецке, который производит холодильники и морозильники. Там же находится и предприятие по изготовлению стиральных машин. (построен 2004 году). Продают технику в России под брендами Indesit и Hotpoint-Ariston. По объемам продаж бытовая техника Ariston занимает третье место в мире. Под торговой маркой Ariston выпускается широкий спектр бытовой техники: стиральные машины, холодильники, микроволновые печи, посудомоечные машины и многое другое.

Специалисты Indesit Company занимаются продвижением идеи «фирменных кухонь», в которых вся нужная домохозяйке техника произведена концерном Indesit Company (под торговой маркой Ariston).

Производителем также разработан ряд специальных функций, которые предупреждают поломки. Например, производитель устанавливает помпу с антиблокировкой, чтобы предупредить попадание мелких посторонних предметов в слив, которые приводят к поломкам насоса, помпа начинает работать в обратном режиме и выталкивает их.

Быстрая онлайн-диагностика неисправностей стиральных машин (Просто выберите проблему из списка и узнайте примерную поломку)

Большинство современных стиральных машин Ariston имеют функцию отображения кода ошибки при возникновении некоторых неисправностей и сбоев в работе. Довольно часто, понимая, что означает код ошибки, вы в состоянии сами устранить неисправность или поломку. Для вашего удобства представлено перечисление кодов ошибок стиральных машин Ariston с расшифровкой каждого конкретного кода. Так же в таблицу включены описание ошибки, причины ее возникновения и возможные способы устранения.

  Стиральная машина представлена сложными по конструкции агрегатами, и если они выходят из строя, лучше не пытаться починить устройства самостоятельно. Тем более что это связано с высоким напряжением и возможностью затопления соседей, живущих на этаж, а то и на два-три этажа ниже.

Проводя ремонт своими руками помните о своей безопасности!

Разборку производите с отключением техники от сети!

Оптимально воспользоваться услугами опытного мастера, который знаком с любыми неполадками и может устранить неисправность. Если сломалась стиральная машина, доверьте ремонт профессионалу: он сможет выполнить все действия быстро, качественно и безопасно.

Расшифровка кодов ошибок Ariston

Код ошибки	Описание ошибки	Причины возникновения и устранение
F01	Короткое замыкание в цепи управления приводным мотором стиральной машины	1. Проверяют возможное попадание воды на контакты соединителя электронного контроллера, с  которого идет жгут на приводной мотор.   2. Последовательно заменяют электронный контроллер (управляющий симистор приводного электродвигателя) и  сам приводной электродвигатель.
F02	Сигнал с тахо-датчика о вращении приводного электродвигателя не поступает на электронный контроллер	1. Проверяют, не заблокирован ли ротор приводного электродвигателя, вследствие заклинивания подшипников барабана стиральной машины или по другим причинам. 2. Проверяют надежность электрического соединения между электронным контроллером и приводным электродвигателем. 3. Проверяют электрическое сопротивление обмотки тахо-генератора (должно составлять 115…170 Ом — для СМ, оборудованных контроллерами EVO-I). 4. В случае использования в СМ асинхронного приводного мотора, проверяют соединители и жгут между контроллером и электродвигателем. 5. Последовательно заменяют приводной электродвигатель и электронный контроллер стиральной машины Ariston.
F03	Неисправен датчик температуры, либо залипло реле ТЭНа нагрева воды	1. Проверяют надежность соединений между электронным контроллером и датчиком температуры. 2. Проверяют электрическое сопротивление датчика температуры (должно быть около 20 кОм при 20°С). 3.  Последовательно заменяют датчик температуры и электронный контроллер.
F04	Неисправен датчик уровня воды (прессостат)	Датчик уровня воды одновременно формирует сигналы «ПЕРЕЛИВ» и «ПУСТОЙ БАК» (хотя должен формироваться только «ПУСТОЙ БАК»). В этом случае в бак СМ заливается вода до уровня «ПЕРЕЛИВ». В итоге получается, что одновременно включены залив (открыты клапаны залива воды) и слив воды (включен сливной насос). В этом случае: 1. Проверяют надежность соединения между электронным контроллером и датчиком уровня, а также сам датчик. 2. Если перечисленные действия не выявили неисправного элемента, последовательно заменяют датчик уровня и электронный контроллер.
F05	Не работает сливной насос или датчик уровня не формирует сигнал «ПУСТОЙ БАК» после выполнения режима слива воды	1. Проверяют надежность соединения между электронным контроллером и сливным насосом.  2. В момент предполагаемого включения сливного насоса проверяют наличие сетевого напряжения на его контактах.  3. Если этого не происходит, проверяют сам насос (подав на него 220 В), его соединители, а также электронный контроллер. 4. Проверяют датчик уровня, а также его соединение с электронным контроллером. 5. Проверяют фильтр и сливной шланг на наличие засоров. 6. Последовательно заменяют насос, прессостат, электронный контроллер.
F06	Ошибка кнопок Код отображается в СМ семейства «Ariston Dialogic» (серия AD)	1. Проверяют наличие контакта в соединителях и жгуты между контроллером и панелью управления. 2. Проверяют исправность кнопок панели управления. 3. Последовательно заменяют панель управления и электронный контроллер.
F07	ТЭН нагрева воды не погружен в воду	Для стиральных машин с контроллерами EVO-II: 1. Проверяют надежность соединения между контактами разъема и электронного контроллера и датчиком уровня. 2. Проверяют исправность датчика уровня. 3. Проверяют исправность ТЭНа, замерив его сопротивление (между конт. 5 и 6 разъема J3): например, для ТЭНа мощностью 1800 Вт оно должно быть около 25 Ом. 4. Последовательно заменяют ТЭН, датчик уровня и электронный контроллер. Для СМ с контроллерами EVO-I: 1. Проверяют проводку и наличие контакта в соединителе стиральной машины контроллера. 2. Проверяют исправность реле ТЭН на контроллере. 3. Заменяют электронный контроллер.
F08	Реле ТЭНа нагрева воды залипло (при пустом баке) или датчик уровня воды формирует одновременно сигналы ПЕРЕЛИВ и ПУСТОЙ БАК (залип в положении ПУСТОЙ БАК)	1. Проверяют датчик уровня воды (прессостат). 2. Проверяют соединение ТЭНа к электронному контроллеру, при необходимости заменяют ТЭН или датчик уровня. 3. Если неисправных элементов не было выявлено, заменяют электронный контроллер.
F09	Сбой (ошибка содержимого) энергонезависимой памяти ЕСППЗУ	1. Заменяют электронный контроллер или заменяют/перезаписывают микросхему энергонезависимой памяти.
F10	Отсутствуют сигналы от датчика уровня (бак не пустой, но и не полный)	Для стиральных машин с контроллерами EVO-II: 1. Проверяют надежность соединения между контактами соединителя Я электронного контроллера и датчиком уровня. 2. Проверяют датчик уровня: замкнутые конт. 2-4 в соединителе J3 соответствуют состоянию ПУСТОЙ БАК, конт. 2-3 — ПОЛНЫЙ БАК, конт. 2-1 — ПЕРЕЛИВ. 3. Последовательно заменяют датчик уровня и электронный контроллер. Для стиральных машин с контроллерами EVO-I: 1. Проверяют наличие контакта в соединителе стиральной машины на электронном контроллере. 2. Проверяют исправность датчика уровня, а также целостность проводки от него к электронному контроллеру. 3. Заменяют электронный контроллер.
F11	Отсутствует обратная связь со сливным насосом (насос отсоединен или обрыв его обмотки)	Для стиральных машин с контроллерами EVO-II:  1. Проверяют надежность соединения от конт. 8 и 9 разъема J9 (или от конт. 1 и 2 разъема J15, если стиральная машина имеет функцию Easy Door) электронного контроллера и до сливного насоса.  2. Проверяют исправность сливного насоса. Сопротивление его обмотки должно быть около 170 0м. 3. Последовательно заменяют сливной насос и электронный контроллер. Для стиральных машин с контроллерами EVO-I:  1. Проверяют целостность контактов соединителей CN1 и CNF на электронном контроллере.  2. Проверяют исправность датчика уровня и сливного насоса.
F12	Отсутствует связь между модулем индикации и электронным контроллером	Для стиральных машин с контроллерами EVO-II: 1. Проверяют целостность соединений между соединителем J11 электронного контроллера и модулем индикации. 2. Последовательно заменяют электронный контроллер и модуль индикации. Для стиральных машин с контроллерами EVO-I:  1. Проверяют соединители СМС электронного контроллера.   2. Остальные действия аналогичны, приведенным выше.
F13	Неисправна цепь контроля температуры сушки (для стиральных машин Маргарита 2000 с сушкой, контроллер EVO-I)	1. Проверяют соединение между соединителе CAN электронного контроллера и датчиком температуры сушки. 2. Проверяют исправность датчика температуры сушки и электронного контроллера (заменой).
F14	Не включается сушка (для стиральных машин Маргарита 2000 с сушкой, контроллер EVO-I)	1. Проверяют соединения между электронным контроллером и ТЭНом сушки. 2. Проверяют ТЭН сушки и электронный контроллер (заменой).
F15	Не выключается сушка (для стиральных машин Маргарита 2000 с сушкой, контроллер EVO-I)	1. Проверяют наличие контакта в соединителе CN1 на соединительной плате. 2. Проверяют и при необходимости заменяют датчик уровня и соединительную плату.
F17	Дверца люка не закрывается или открыта (для стиральных машин с функцией Easy Dorr, контроллер EVO-II)	1. Проверяют наличие сетевого напряжения (220 В) между контактами 3 и 4 соединителя J4 электронного контроллера (только не в режиме STANDBY), а также между конт. 3 и 5 замка блокировки дверцы.  2. Проверяют срабатывание микро-выключателя замка дверцы (при закрытой дверце) на конт. 1 и 2 соединителя J4 электронного контроллера. 3. Проверяют надежность защелкивания замка дверцы люка. 4. При необходимости заменяют замок блокировки дверцы и электронный контроллер.
F17	Дверца люка не закрывается или открыта (для стиральных машин без функции Easy Door, контроллер EVO-II)	1. Проверяют наличие переменного напряжения 220 В между контактами 1 и 3 соединителя М электронного контроллера (только не а режиме STANDBY), а также между конт. 1 и 3 замка блокировки дверцы. 2. Проверяют надежность защелкивания замка дверцы люка.  3. При необходимости заменяют замок блокировки дверцы и электронный контроллер.
F18	Ошибка микропроцессора	1. Заменяют электронный контроллер.

Как вызвать мастера?

Заявки на ремонт принимаются ежедневно, с 8 утра до 22 часов вечера по телефону или при помощи online заявки.

8 (985) 181 – 02 – 88

8 (985) 181 – 02 – 88 ( WhatsApp )

Оставьте заявку на ремонт

Важно! При обращении укажите, пожалуйста, следующую информацию: Ваши контактные данные: имя, телефон и адрес, марку машины, по возможности пришлите бирку с серийным номером и продуктовым кодом машины и подходящие вам день и час приезда мастера.

для проведения ремонта и подбора запасных частей стиральной машины необходимо знать ее модель и серийный номер.

Точная модель машины указана на бирке на корпусе стиральной машины или наклейках-стикерах, а также в инструкции по эксплуатации. Если вы уже самостоятельно приобрели запчасти для замены, укажите только марку машины. Например, ARISTON AL 1258STX.

места, где в стиральных машинах, может находиться наклейка-стикер со всей необходимой сервисной информацией.

1. Под дверцей люка на корпусе. Чаще всего на стиральных машинах фронтального типа серийный номер находится на наклейке под дверцей люка. Либо на самой дверце, либо на корпусе. В большинстве случаев номер состоит из цифр, реже из цифр и букв.

2. На тыльной стороне лючка фильтра насоса. На вертикальных моделях, наклейка с сервисным номером чаще всего находится на внутренней стороне маленького лючка, который прикрывает фильтр насоса.

3. На задней стенке. Задняя стенка стиральной машины — это традиционное место для всевозможной сервисной информации. Если не удалось найти наклейку с номером на передней части, то на задней стенке она наверняка сохранилась.

4. В паспорте или руководстве по эксплуатации.  И наконец, серийный номер иногда можно найти в документах, которые выдаются в комплекте, при покупке стиральной машины. Как правило номер находится в паспорте или гарантийном талоне.

Стрелками показано расположение бирок.

производители стиральных машин в бирке (наклейке-стикере) кодируют, что они производили, когда, где и из каких деталей. Закодирована эта информация в двух последовательностях цифр (букв)  продуктовом и серийном номерах. Их сочетание уникально, и относится только к одному конкретному экземпляру стиральной машины.

Сфотографируйте пожалуйста эти бирки

Чтобы максимально продлить срок эксплуатации вашей стиральной машины, нужно внимательно прочитать инструкцию по эксплуатации. Если вы ее потеряли, здесь вы можете выбрать свою модель и скачать в формате pdf.

Инструкции по эксплуатации стиральных машин Ariston

Cтиральные машины производителей, которые мы ремонтируем

ARISTON AVSL 109 R 28297010004 Service Manual скачать, схемы, eeprom, информация по ремонту для электронщиков

Спасибо!

АРИСТОН АВСЛ 109 Р 28297010004

Если вы застряли в ремонте неисправного устройства

эту информацию по ремонту для помощи. Смотри ниже.
Удачи в ремонте!

Пожалуйста, не предлагайте скачанный файл для продажи, только используйте его в личных целях!

Ищете аналогичный мануал для Аристон?

Предварительный просмотр документа [1-я страница]

Для этого файла нет элемента предварительного просмотра.

Возможные причины:

• Изображение для предварительного просмотра еще не создано.
• Это не файл PDF.

Пожалуйста, отметьте поле ниже, чтобы получить ссылку для скачивания:

• Также известен:

  ARISTON AVSL 109

• Если у вас есть вопросы по ремонту, напишите свой вопрос на Доска объявлений . Для этого не нужна регистрация.
• Пожалуйста взгляните на нижеприведенные темы форума по ремонту . Может быть поможет вам в ремонте.

Внимание!
Если вы не разбираетесь в электронике, не пытайтесь ремонтировать!
Вы можете получить смертельный удар током ! Вместо этого обратитесь в ближайший сервисный центр!

Примечание! Чтобы открыть загруженные файлы, вам понадобится Acrobat Reader или аналогичная программа для чтения PDF-файлов. Кроме того, некоторые файлы заархивированы,
, поэтому вам нужен WinZip или WinRar, чтобы открыть эти файлы. Также некоторые файлы имеют формат djvu, поэтому для их открытия вам понадобится программа просмотра djvu.
Эти бесплатные программы можно найти на этой странице: необходимые программы
Если вы используете Opera, вам необходимо отключить функцию Opera Turbo для загрузки файла!
Если вы не можете загрузить этот файл, попробуйте его в браузере CHROME или FIREFOX.

Перевести эту страницу:

Актуально СТИРАЛЬНАЯ МАШИНА Темы форума:

Ariston mosógép EVO2 3 fázisos панель ajtózár triac típusa???

Юдв! Segítséget kérnék, Ariston ARSD-109 elöltöltős mosógépben lévő, EVO2 3fázisú paneljában lévő, un. kattogós ajtózár triac-jának a bekötése, /beforrasztása, pozíciója/ erdekelne! Простой симистор MAC97 ajtózárhoz, a «kattogós»-hoz ACS108, де úgy emléxem: szitázással ellentétben fordítva van beletéve! Köszönöm, ha csak olyan szaki szól hozzá, aki tudja mit «hebegek»! Sajna egészségem romlása miatt nagyon sokat felejtek!
Кёсонём!

Ariston AD 1200 IT előltöltő mosógép (MEGOLDVA)

Юдв: Jó barátomnak kérnék segítséget. Fenti előltöltős mosógépben cserélne csapágyat, ehhez kellene egy kis útmutató. Egyébként mechanikában jártas, öreg autoszerelő. SM-et letöltöttem, elküldtem neki. Kösz, Bálint

Ariston KBT 6412 I Kerámia lapos Tűzhely nem érzekeli a rátett edényeket

Sziasztok! A címben szereplő szerkezettel gyűlt meg a bajom. Az eredeti probléma a tápegységével volt. Ezt sikerült megoldanom. Большинство аз аз újjab gond merült fel hogy nem indulnak эль аз indukciós lapok. Van egy relé ami az egészet feszültség alá helyezi és ez relé ütemesen kattog. Nekem olyan mintha nem érzékelné hogy edény van rajta. Eddig a két igbt-t meghajtó IR2112 es ict cseréltem és egy lm339es smd ict. Sajnos eredményt nem hozott. A kh-s nak tünő alkatrészeket átforrasztottam. Кран 12v или 5v стабильный terhelhető. Az igbt-k nem zárlatosak. Akinek már volt hasonló problémája és talált megoldást kérem segítsen. Ui.: Találtam pár hasonló forum témát de megoldást ott sem írnak. Segítségeteket előre является köszönöm ! Габор «FONTOS! Olyan forum téma nevet válassz, ami beszédes, minél pontosabban illeszkedik arra, amivel kapcolatban irsz. Egy lehetséges jó elnevezés pl: ORION LCD PT26S шасси 17MB12-2, но не более того Az nem eleg, hogy pl: «LG LCD-TV» vagy «ноутбук HP» és hasonlóak. Illetve érdektelen, nem releváns információt se tartalmazzon a cím! A helytelenül elnevezett topik felfüggesztésre, majd 48 óra után törlésre kerül! Felfüggesztett állapotban nem tudnak mások addig hozzászólni, amíg ki nem javitod a címet. A hibás cím utólagos javítása (48 órán belül) a «Szerkesztés» fülre kattintva végezhető el.»

Ariston Clas B 30 FF казан 104 1P1 Hibakod, RESET után újra indul

Sziasztok.
Van a családba egy ilyen Ariston kazán most már egyre sűrűbben mielőtt indulna kiall erre a 104 vagy 1P1 hibára. Egy RESET után újraindul és dolgozik rendesen.
Valaki tud segíteni mi lehet ez a hiba, megoldás rá esetleg?
Кёсонём!

Аналогичные руководства:

ARISTON AWD127EX EVOII 095790
ARISTON AWD127EX EVO II 095790 24–64
ARISTON AWD 127EX
ARISTON AXD100EU-0

-28-27789-0011
ARISTON AXD100EU 0
28-27789-0011


или напишите свой вопрос в Доску объявлений без регистрации.
В форум можно писать на английском языке (не только на венгерском)!

---

Уменьшение электронных отходов

LG Ariston AVSL 100 инструкция по ремонту скачать pdf схема инструкция по ремонту бесплатно

Главная » Инструкции по обслуживанию » Бытовая техника » Бытовое устройство » Стиральная машина » LG » Аристон AVSL 100

На этой странице вам предлагаются существующие в нашей базе файлы с сервис мануалами для стиральных машин Ariston AVSL 100. Расположенные слева от названия файла иконки подскажут вам в каком формате руководство по ремонту LG Ariston AVSL 100 стиральных машин LG в этом файле и на каком языке. Если нужного файла нет, значит в нашей базе отсутствует нужная схема и мануалы по ремонту. Его можно заказать в разделе Запрос файла. Так же можно попробовать найти подходящий файл схемы по ремонту для родственных моделей стиральных машин LG, перейдя по ссылкам, представленным ниже.

Файлы сервис мануала для LG Ariston AVSL 100 временно недоступны.

Другие модели LG Стиральная машина:

Ардо Т 80, Аристон АВД 109, Аристон АВД 127, Аристон АВД 109, Ariston AVSL 100, Ariston AVSL 109, Ariston AVSL 80, AWD-14400TB, Bosch WFC 1663 OE, Candy Aquamatic 800T, Candy CTS 80, Electrolux EWF 1086, Electrolux EWS 1020, Electrolux EWS 1030, Electrolux EWS 1230, Electrolux EWT 1021, EWS 1046, Miele W 2888 WPS, WD(M)-10130(5)F, WD(M)-10131F, WD(M)-10160(5)F, WD(M)-10400(5)ТБ, WD(M)-10401(6)ТБ, WD(M)-106(8)0F (H)D, WD(M)-106(8)5F(H)D, WD(M)-1070(5)F(H)(B), WD(M)-1074(6)F(H) Б, WD(M)-11400(5)ТБ, WD(M)-11401(6)ТБ, WD(M)-1170(5)F(H)(B)

Ariston AVSL 109 руководство пользователя скачать бесплатно pdf руководства пользователя руководства по быстрому запуску

Главная » Руководства пользователя » Бытовая техника » Бытовое устройство » Стиральная машина » Аристон » АВСЛ 109

На этой странице вам предлагаются существующие в нашей базе файлы с инструкциями для AVSL 109 стиральных машин. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
