Стиральная машина WHIRLPOOL AWG 294

RUS AWG 294

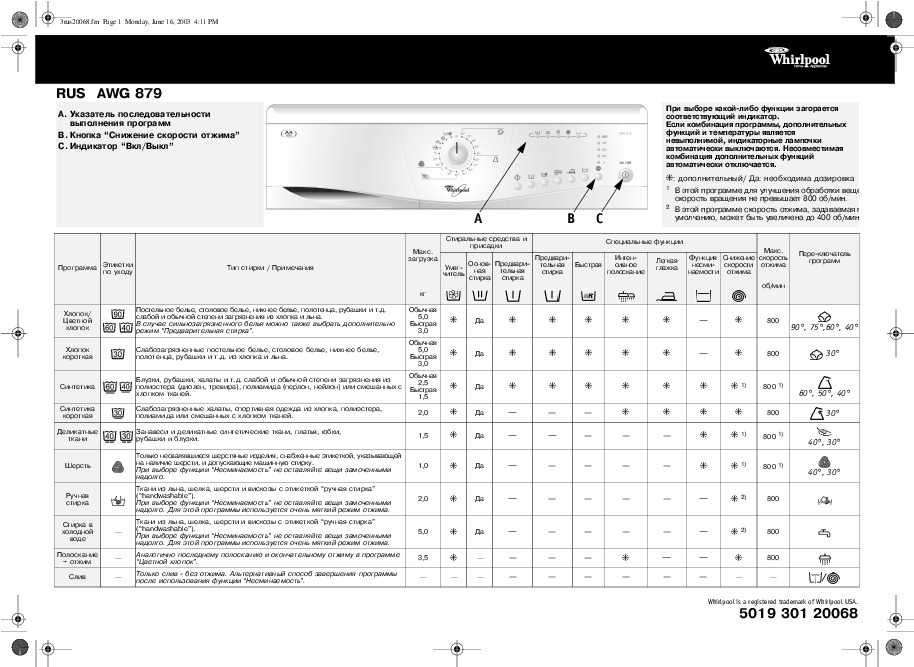

ТАБЛИЦА ПРОГРАММ

❉

: опция / Да : необходима дозировка

Whirlpool is a registered trademark of Whirlpool USA

Программа

Тип белья/Примечания

 При выборе температуры стирки соблюдайте указания

изготовителя, приведенные на этикетке с информацией по уходу

Макс.

за

грузка

кг

Моющие средства и добавки

Дополнительные функции

Макс.

скорость

вращение

барабана

об/мин

Темпера

тура

°C

Пред

вари

тельная

стирка

Основная

стирка

Умяг

читель

За

держка

пуска

Интен
сивное

поло

скание

Простое

глаженье

1

Хлопок

90 °C

Сильнозагрязненные прочные и стойкие к температуре хлопчатобумажные
ткани и льняное полотно (постельное и нижнее белье, скатерти, салфетки,
рубашки и т.д.).

2

Хлопок

с предварительной стиркой

60 °C

Постельное и нижнее белье, скатерти, салфетки, полотенца, рубашки и
проч. сильной степени загрязнения из хлопка и льна.

3

Хлопок

60 °C

Постельное и нижнее белье, скатерти, салфетки, полотенца, рубашки и
проч. обычной степени загрязнения из хлопка и льна.

4

Хлопок

40 °C

Постельное и нижнее белье, скатерти, салфетки, полотенца, рубашки и
проч. малой степени загрязнения из хлопка и льна.

5

Синтетика

60 °C

Блузки, рубашки, халаты и проч. обычной степени загрязнения из
полиэстера (диолена, тревира), полиамида (перлона, нейлона) или
смешанных с хлопком тканей.

6

7

Синтетика

40 °C

Сильнозагрязненные блузки, рубашки, халаты и т.д. из полиэстера
(диолена, тревира), полиамида (перлона, нейлона) или смешанных с
хлопком тканей.

8

Ежедневная стирка

Ткани из хлопка и/или синтетики легкой или обычной степени загрязнения.

9

Деликатные ткани

40 °C

Занавески и вещи из деликатных тканей, платья, юбки, рубашки и блузки.

10

Ручная стирка/Шерсть

30 °C

Ткани из льна, шелка, шерсти и вискозы с символом ручной стирки на
этикетке.

11

Шерсть

   Холодная стирка

Только несвалявшиеся шерстяные изделия, снабженные этикеткой,
указывающей на наличие шерсти, и допускающие машинную стирку.

12

Быстрая стирка

Недолго ношенная верхняя одежда из хлопка, полиэстера, полиамида или
смешанных тканей с хлопком.

/

Полоскание + Отжим

Аналогично последнему полосканию и заключительному отжиму в
программе “Синтетика”.

Отжим

Аналогично циклу отжима в программе “Синтетика”.

Слив

Выполняется только слив воды без отжима.

A. Селектор программ
B. Селектор скорости отжима
C. Кнопка “Старт/Пауза” и

“Отмена”

D. Кнопки дополнительных

функций

E. Индикаторы этапов стирки

A

B

C

D

E

1

2

3,5

3,5

3,5

3,5

2

2

2

2

1

1

1

2

3,5

3,5

—

—

—

—

—

—

—

—

—

—

—

—

—

—

ÄÀ

ÄÀ

ÄÀ

ÄÀ
ÄÀ
ÄÀ

ÄÀ
ÄÀ
ÄÀ
ÄÀ
ÄÀ
ÄÀ

ÄÀ

—

—

—

ÄÀ

—

—

—

—

—

—

—

—

—

—

—

800

800

800

800

800

600

800

800

600

600

600

800

800

800

—

90

60

60

40

60

40

40

30

40

30

25

—

—

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ

Õîë îäíàÿ



с предварительной стиркой

Синтетика 40 °C

Сильнозагрязненные  белье, скатерти, салфетки, полотенца, рубашки и

проч. сильной степени загрязнения из хлопка и льна.

5019 311 01027

Инструкция и руководство на русском

Whirlpool is a registered trademark of Whirlpool USA

5019 301 20051/A

Переклю

чатель

программ

Программа

Этикетки

по уходу

Тип стирки/Примечания

Макс.

загрузка

Моющие средства

и добавки

Дополнительные функции

Переклю

чатель

скорости

отжима

об/мин

Переклю

чатель

темпе
ратуры

°C

Пред

вари

тельная

стирка

Основная

стирка

Умяг

читель
тканей

Поло

вина

загрузки

Эконо

мичная

Задер

жка

поло

скания

Без

отжима

кг

1

Хлопок с

предварительной

стиркой

Сильнозагрязненные, прочные и стойкие к температуре
хлопчатобумажные ткани и льняное полотно (постельное белье,
столовое белье, нижнее белье, рубашки и т. д.).

3,5

да

да

L

L

L

—

1

—

Макс. 90°

2

Хлопок

Постельное, столовое и нижнее белье, полотенца, рубашки и
проч. обычной степени загрязнения из хлопка и льна.

3,5

—

да

L

L

L

—

1

—

Макс. 90°

3

Цветной хлопок

Прочные и стойкие к температуре ткани из хлопка и льна средней
и сильной степени загрязнения.

3,5

—

да

L

L

—

—

1

—

Макс. 60°

4

Быстрая стирка

Постельное, столовое и нижнее белье, полотенца, рубашки и
проч. легкой степени загрязнения из хлопка и льна.

3,5

—

да

L

L

—

—

1

—

Макс. 40°

B

Специальное

полоскание для стирки

хлопка

—

Программа для обработки белья крахмалом или умягчителем.
Завершается длительным циклом отжима.

3,5

—

—

L

—

—

—

1

—

—

C

Слив + отжим

—

Слив с окончательным отжимом. Альтернативный способ
завершения стирки с тем, чтобы вынуть белье раньше.

3,5

—

—

—

—

—

—

1

—

—

5

Синтетика с

предварительной

стиркой

Сильнозагрязненные рубашки, блузки, халаты и т.п. из
полиэстера (диолен, тревира), полиамида (перлон, нейлон) или
смешанных с хлопком тканей.

2,0

да

да

L

L

—

L

2

—

Макс. 60°

6

Синтетика

Блузки, рубашки, халаты и проч. легкой и обычной степени
загрязнения из полиэстера (диолен, тревира), полиамида
(перлон, нейлон) или смешанных с хлопком тканей.

2,0

—

да

L

L

—

L

2

—

Макс. 60°

A

Полоскание

—

Программа полоскания, завершающаяся циклом отжима.

2,0

—

—

L

—

—

L

2

—

—

B

Специальное

полоскание для

стирки синтетики

—

Программа для обработки белья крахмалом или умягчителем.
Завершается длительным циклом отжима.

2,0

—

—

L

—

—

L

2

—

—

D

Слив + отжим

—

Слив с окончательным отжимом. Альтернативный способ
завершения программ стирки синтетических, деликатных и
шерстяных тканей с тем, чтобы вынуть белье раньше.

2,0

—

—

—

—

—

—

2

—

—

7

Шерсть

Только шерстяные вещи, допускающие машинную стирку и
имеющие этикетку о наличии чистой новой шерсти.
При выборе функции “Задержка полоскания” не оставляйте вещи
замоченными надолго.

1,0

—

да

L

—

—

L

2

—

Макс. 40°

D

Слив + отжим для

шерсти

—

Слив с окончательным отжимом. Альтернативный способ
завершения программ стирки синтетических, деликатных и
шерстяных тканей с тем, чтобы вынуть белье раньше.

1,0

—

—

—

—

—

—

2

—

—

A. Индикатор “On/Off” (Вкл/Выкл)
B. Кнопка “On/Off” (Вкл/Выкл)

E

: функция / да: добавьте моющее средство

1

В этой программе для улучшения обработки
вещей скорость вращения барабана (скорость
отжима) не превышает 800 об/мин.

2

В этой программе для улучшения обработки
вещей скорость вращения барабана (скорость
отжима) не превышает 550 об/мин).

AWG 853

RUS

A

B

3ru20051a.fm5 Page 1 Saturday, June 29, 2002 2:22 PM

Black Process Plate

Whirlpool is a registered trademark of Whirlpool USA

5019 301 20051/A

Цикл предварительной стирки увеличивает продолжительность программы примерно на 15 минут. Значения
данных по потреблению получены в нормальных условиях в соответствии со Стандартом IEC 60 456.
Данные, приведенные на “Energy Label”, относятся к программе “Цветной хлопок 60° C”. Расходные данные
у вас дома могут меняться по отношению к значениям в таблице в зависимости от давления, температуры
подачи воды, количества загруженного белья и типа стирки.

Добавьте моющее средство в соответствии с
тем, как это описано в таблице программ или
в главе “Моющие средства и добавки”
брошюры с инструкциями.
1. Убедитесь, что переключатель программ

установлен в положение “Stop”.

2. Откройте кран подачи воды.
3. Установите переключатель программ на

нужную программу.

4. Установите переключатель температур

на нужную температуру.

5. Установите переключатель скорости

отжима на нужную скорость.

6. При необходимости, могут быть

выбраны дополнительные функции.

7. Проверьте, чтобы дверь была хорошо

закрыта, и включите стиральную машину,
нажав кнопку “ON/OFF” (ВКЛ/ВЫКЛ). При
этом загорается индикаторная лампочка,
указывающая на то, что машина включена.

Кнопка “Половина загрузки”

(в

зависимости от модели)
• Снижает расход воды, особенно при

полоскании.

• Особенно удобна при стирке

слабозагрязненных вещей или при
маленьких загрузках (макс. 2,5 кг).

Примечание: уменьшите количество
моющего средства.

Кнопка “Интенсивное полоскание”
(в зависимости от модели)
• Во время цикла полоскания добавляется

больше воды, продолжительность цикла
увеличивается.

• Этот режим особенно удобен для мест с

очень мягкой водой, а также при стирке
детского белья и одежды людей, склонных
к аллергии.

Кнопка “Задержка полоскания”
(в зависимости от модели)

только для

программ стирки синтетическихи шерстяных тканей

• Вещи остаются погруженными в воду

последнего полоскания, их отжим не
производится, за счет чего одежда не
мнется и не линяет.

• Этот режим особенно рекомендуется

использовать для программ “Синтетика”
или “Деликатные ткани”.

• Эта функция особенно удобна, если вы

хотите отложить отжим на более позднее
время, или если вещи не должны быть
отжаты.

Выключение функции “Задержка
полоскания”

(в зависимости от

модели)

только для программ стирки синтетики ишерсти

• Еще раз нажмите кнопку функции

“Задержка полоскания”; вещи отжимаются
в соответствии с выбранной программой.

Если вы не хотите отжимать вещи в машине,
установите переключатель программ на
программу слива и нажмите кнопку “Без
отжима”.

ДАННЫЕ ПО ПОТРЕБЛЕНИЮ

Программа

Переключатель

температуры

(°C)

Загрузка

(кг)

Вода

(л)

Мощность

(кВт)

Прибл.

длительность

программы

(часы:минуты)

2 Хлопок

90°

3,5

46

1,28

2:05

3 Хлопок

60°

3,5

42

0,65

1:50

3 Хлопок

40°

3,5

47,2

1,00

1:02

6 Синтетика

60°

2,0

46

0,68

1:12

6 Синтетика

40°

2,0

46

0,34

1:03

7 Шерсть

40°

1,0

45

0,25

0:46

ДОБАВЬТЕ МОЮЩИЕ СРЕДСТВА,
ЗАКРОЙТЕ ДВЕРЬ И ВЫБЕРИТЕ
ПРОГРАММУ

ВЫБЕРИТЕ ЛЮБУЮ НУЖНУЮ ФУНКЦИЮ

Кнопка “Эко стирка”

(в зависимости от модели)

• При использовании этой кнопки

температура снижается до 60° в случае,
если термостат установлен на более
высокую температуру.

Кнопка “Без отжима”

• Особенно удобна для деликатных тканей,

позволяя избежать износа и
повреждений, вызываемых отжимом.

Примечание: для оптимизации
результатов полоскания в программах
“Хлопок” и “Синтетика” машина выполняет
короткий отжим при низкой скорости
отжима даже в том случае, когда цикл
отжима отключен.

После пуска программы дверь
автоматически блокируется вплоть до
завершения программы. При повороте
переключателя программ в положение
“Stop” (“Стоп”) или при нарушении подачи
напряжения блокировка двери отключается
примерно через две минуты. В этом случае
не открывайте дверь машины, поскольку из
нее может вылиться горячая вода.

Изменение программы в случае, если уже
началось выполнение цикла:
1. Выключите машину, нажав кнопку

“ON/OFF”

(ВКЛ/ВЫКЛ).

2. Выберите новую программу.

3. Запустите программу, нажав кнопку

“ON/OFF”

(ВКЛ/ВЫКЛ).

Для того чтобы прервать выполняемую
программу с тем, чтобы продолжить ее
выполнение позднее:

1. Нажмите кнопку “ON/OFF”

(ВКЛ/ВЫКЛ).

2. По истечении нужного перерыва

нажмите кнопку “ON/OFF”
(ВКЛ/ВЫКЛ) еще раз.

1. В конце выполнения программы

переключатель программ перемещается
в положение “Stop” (Стоп).

2. Прежде чем разгружать машину,

подождите, пока дверь разблокируется
(около 2 минут).

3. Выключите машину, откройте дверь и

выньте белье.

4. Оставьте дверь приоткрытой, чтобы

барабан мог высохнуть.

•

КОНТРОЛЬ СКОРОСТИ ОТЖИМА
Скорость отжима (вращения
барабана) может быть снижена
автоматически вплоть до нуля в
случае небольших загрузок
изделиями, сильно поглощающими
воду (например, купальные халаты,
полотенца и т. п.).
Тем самым снижается изнашивание
белья и машины, и предотвращаются
избыточные вибрация и шум,
вызванные несбалансированностью
загрузки: при выборе более высоких
скоростей уровень шума повышается.

•

Очистка фильтра
Для обеспечения бесперебойной
работы насоса регулярно проверяйте
фильтр и, при необходимости,
выполняйте его очистку.

•

РУЧКА ТЕРМОСТАТА
Термостат настраивается путем
поворота этой ручки в положение,
соответствующее нужной температуре.

БЛОКИРОВКА ДВЕРИ

ВЫБОР НОВОЙ ПРОГРАММЫ

ПРЕРЫВАНИЕ ВЫПОЛНЯЕМОЙ
ПРОГРАММЫ

КОНЕЦ ЦИКЛА СТИРКИ

ПРИМЕЧАНИЯ И УКАЗАНИЯ ПО
ИСПОЛЬЗОВАНИЮ

3ru20051a.fm5 Page 2 Saturday, June 29, 2002 2:22 PM

Black Process Plate

Whirlpool AWG 258/WP Руководство по обслуживанию

{{pages}} pgs{{size}}{{download}}

Загрузка. ..

S E R V I C E	Whirlpool Европа
	Отдел обслуживания клиентов

AWG 258/WP

Руководство по эксплуатации

Стиральная машина

Верхний загрузчик

AWG 258/WP

Модель 13	AWG 258/WP
Версия	8537 258 41750	Страница
	Технические характеристики	2
	Список запасных частей	3 — 4
	Покомпонентное изображение	5 — 6
	Схема подключения	7
	Принципиальная схема	8
	Схема программы	9

Эта документация предназначена только для квалифицированных технических специалистов, знакомых с соответствующими

правила техники безопасности.
Дата: 22.09.2000	Возможны изменения
Номер документа: 4812 712 15676

22.09.2000 / Страница 2	AWG 258/WP	Whirlpool Европа		С Е Р В И С Е
Док. №: 4812 712 15676	8537 258 41750	Отдел обслуживания клиентов

Технические характеристики

Размеры

Высота	88	см
Ширина	40	см
Глубина	60	см
Вес
Нетто	~ 65	кг
С упаковкой	~ 69	кг
Общие характеристики
Напряжение	230± 10%	В
Частота	50	Гц
Подключенная нагрузка	~ 2,2	кВт
Предохранитель	10	А
Данные барабана
Скорость барабана
Скорость стирки	55	об/мин
Скорость отжима	500	об/мин
Емкость
Объем	43	л
Макс. загрузка сухого белья	5	кг
Электрические строительные детали
Отопление
Тип	Трубчатый радиатор
Расчетная мощность тяги	1850	Вт
Расчетное номинальное напряжение	230	В
Дренажный насос
Потребляемая мощность	~ 40	Вт
Емкость	11,5	л/мин.
Скорость вращения	~ 3000	об/мин
Высота сливного шланга	макс. 1,00	м
	мин. 0,55	м

Двигатель
Тип	Асинхронный 2/16
Конденсатор
	16	мкФ
Таймер
Тип	Eaton ЕС 4453
Термостаты
А — стационарный термостат	40	°С
B — стационарный термостат	60	°С
C — стационарный термостат	90	°С
Д — ограничитель температуры	107	°С
Прессостат (без белья)
Низкий уровень	9 ± 1	л
Высокий уровень	ок. 22	л
Пенный уровень	ок. 2	л
Уровень перелива	около 30	л
Поворотный переключатель
ВКЛ/ВЫКЛ и опция отжима	3	поз.
Регулятор температуры	7	поз.
Кнопочный переключатель
Половинная загрузка	1	поль.

	С Е Р В И С Е				Whirlpool Европа				AWG258/WP	22. 09.2000 / стр. 3
					Отдел обслуживания клиентов				8537 258 41750	Док. №: 4812 712 15676
	Список запасных частей
	Модель		AWG 258/WP
	Сервисный номер		853725841750
	Версия		853725841750
	Поз. № 12NC Код		Описание					Поз. № 12NC Код		Описание
001 0		4819 440 19493	Шкаф				701 0		4819 530 28927	Шланг впускной 1,5 м горячий
002 0		4819 440 18975	Дверь				702 0		4819 530 28896	Шланг
010 0		4819 459 48776	Рама				710 0		4819 459 48613	Дверь наружная
012 4		4819 528 78045	Ролик задний				711 0		4819 418 78965	Дверь в сборе
013 0		4819 462 48485	Регулировочная ножка				712 0		4819 440 19602	Дверь внутренняя
022 0		4819 440 18976	Панель боковая				712 1		4819 535 98514	Вал
025 0		4819 440 19651	Кронштейн				712 2		4819 535 98278	Пружина
041 0		4819 417 19334	Петля				717 0		4819 323 28009	Трос Боудена
053 0		4819 440 19142	Плинтус				717 1		4819 466 98972	Клавиша
061 0		4819 466 88818	Передний противовес				717 5		4819 528 38432	Кулачок
061 1		4819 466 88978	Противовес нижний				753 0		4819 530 28811	Камера, воздушная
061 2		4819 466 88752	Застежка				754 0		4819 530 28504	Сливной шланг, внутренний бак/насос
080 0		4819 529 18054	Амортизатор				755 0		4819 530 48443	Шланг перепускной
100 0		4819 440 19608	Дверь в сборе				760 0		4819 360 78363	Крышка насоса
110 0		4819 498 69902	Ручка дверная				781 0		4819 530 28783	Шланг сливной
121 0		4819 440 19599	Дверь внутренняя				781 2		4819 532 68554	Рукавный шланг
130 0		4819 535 78144	Штифтовой замок				794 5		4819 530 58026	Прокладка Воздушная камера
141 0		4819 418 78964	Крышка				794 6		4819 530 58031	Прокладка
143 0		4819 459 48602	Рама бака				794 7		4822 532 50428	Прокладка
200 0		4819 418 18342	Туба				794 8		4819 532 58159	Прокладка 1/2
201 0		4819 440 19606	Крышка				901 0		4819 401 18283	Ремень
220 0		4819 418 18311	Барабан				901 1		4819 492 68337	Ремень
223 0		4819 418 49713	Подъемник барабана				901 2		4819 401 18362	Хомут СНП 8
252 0		4819 404 49227	Зажимной термостат				901 3		4819 401 18563	Хомут, шланг
252 1		4819 310 38541	Прокладка Кликсон				901 5		4819 535 38038	Подшипник с зажимом
271 0		4819 310 39159	Ремень приводной				902 1		4819 401 18579	Кронштейн
272 0		4819 528 88106	Шкив (барабан)				902 5		4819 401 18572	Держатель шланга
272 1		4819 532 28263	Кольцевой конус 10 градусов				902 8		4819 404 78396	Трубка стабилизатора потока
292 0		4819 532 68244	Прокладка бака				903 2		4819 404 49431	Перелив опоры
301 0		4819 453 19631	Панель управления				903 3		4819 492 68338	Ванночка с зажимом
303 0		4819 498 69853	Ручка				903 5		4819 401 18585	Крепежная втулка
331 0		4819 412 58374	Ручка, таймер				903 7		4819 492 68381	Зажим
332 0		4819 410 28653	Кнопка				903 9		4819 404 49688	Верхняя опора
337 0		4819 412 58375	Ручка				910 0		4819 502 38231	Винт
343 3		4819 528 38131	Соединительный элемент				910 1		4819 502 18417	Винт
401 0		4819 361 58047	Электродвигатель 2/16 пол.				910 5		4819 502 38265	Винт VAB 4,5×20
420 0		4819 121 18284	Конденсатор 16 мкФ 450 В				910 9		4819 502 18343	Винт TF 5×30
421 0		4819 121 18266	Интерф.фильтр				911 0		4819 502 38235	Винт TC N 6×1/2
430 0		4819 360 18203	Насос, дренажный синхронизатор				911 2		4819 502 38232	Винт TF 4×20
451 0		4819 259 28459	Нагревательный элемент 1850 Вт				911 4		4819 502 38289	Винт
451 2		4819 404 49558	Зажим Нагревательный элемент				911 5		4819 502 18202	Винт CHC 6×25
490 0		4819 321 18156	Кабель сетевой				912 0		4819 500 18108	Винт TH 8×60
491 0		4819 290 68113	Соединительный блок				912 7		4819 502 18209	Винт JAPY 8×160
501 0		4819282 18678	Таймер ЕС 4453. 01D				912 8		4819 502 18208	Винт JAPY 8×110
551 4		4819 282 48256	Термостат 40 градусов				913 1		4819 502 18206	Винт TF 4×12
551 6		4819 282 48255	Термостат 60 градусов				913 4		4819 502 18211	Винт заземления
551 9		4819 282 48254	Термостат 90 градусов				914 0		4819 532 68363	Крепеж
554 0		4819 273 28249	Селектор				914 1		4819 505 18283	Гайка M 5
567 0		4819 282 48071	Термостат 107 градусов				915 1		4822 505 10547	Гайка
571 0		4819 281 28265	Клапан, магнит				921 1		4819 532 18147	Шайба 5,2 x 16
582 0		4819 271 28925	Прессостат				923 0		4819 532 38095	Диск
620 0		4819 276 18265	Переключатель				923 5		4822 505 10148	Шайба
621 0		4819 101 48145	Переключатель				923 6		4819 532 58107	Шайба 8,3 x 30
633 0		4819 271 38287	Дверной замок				923 7		4819 532 18174	Малая тарелка
633 1		4819 404 78969	Поддержка				931 2		4819 492 38084	Пружинная направляющая

+ 6 скрытых страниц

Вы можете просматривать или скачивать руководства только с помощью

Зарегистрируйтесь и получите 5 бесплатных

Загрузите свои файлы на сайт. Вы получаете 1 за каждый добавленный файл

Получите 1 за каждый раз, когда кто-то загружает ваше руководство

Покупайте столько , сколько вам нужно

Руководство по обслуживанию Whirlpool AWG 334/4

{{pages}} pgs{{size}}{ {скачать}}

Загрузка…

С Е Р В И Ц Е	Whirlpool Европа
	Отдел обслуживания клиентов

AWG 334/4

Руководство по эксплуатации

Стиральная машина

Фронтальный погрузчик

AWG 334/4

Модель 13	AWG 334/4
Версия	8537 334 10030	Страница
	Технические характеристики	2
	Список запасных частей	3
	Покомпонентное изображение	4
	Схема подключения	5
	Принципиальная схема	6
	Схема программы	7

Эта документация предназначена только для квалифицированных технических специалистов, знакомых с соответствующими

правилами техники безопасности.
Дата: 16.05.2001	Возможны изменения
Номер документа: 4812 712 16252

16.05.2001 / Страница 2	AWG 334/4	Whirlpool Европа		С Е Р В И С Е
Док. №: 4812 712 16252	8537 334 10030	Отдел обслуживания клиентов

Технические характеристики

Размеры

Высота	85,0	см
Ширина	59,5	см
Глубина	42,0	см
Вес
Масса нетто	61	кг
С упаковкой	62,5	кг
Общие характеристики
Напряжение	230	В
Частота	50	Гц
Предохранитель	10	А
Данные барабана
Объем	35	л
Макс.	800	об/мин
Емкость
Макс. загрузка сухого белья	4,5	кг
Электрические строительные детали
Отопление
Мощность	1900	Вт
Дренажный насос
Потребляемая мощность	25	Вт
Емкость	16	л/мин.
Скорость вращения	~ 3000	об/мин
Высота сливного шланга:
макс.	0,9	м
мин.	0,6	м
Впускной клапан для воды
Температура воды макс.	60	°С
Номинальный расход < 1 бар	8	л/мин.
Диапазон давления	0,5 — 10	бар
Номинальное напряжение	220 — 240	В
Частота	50	Гц

Двигатель
Тип	Серия с электронным блоком
	модуль
Таймер
Тип	ЭЛБИ 0667
Термостат
— Стационарный термостат	38 ± 3	°С
— Регулируемый термостат
Прессостат (без белья)
Низкий уровень	~ 6	л
Высокий уровень	~16,5	л

Кнопочный переключатель

Версия с 3 кнопками:

— Вкл/Выкл

— Задержка полоскания — Половинная загрузка

	С Е Р В И С Е				Whirlpool Европа				AWG 334/4	16. 05.2001 / стр. 3
					Отдел обслуживания клиентов				8537 334 10030	Док. №: 4812 712 16252
	Список запасных частей
	Модель		AWG 334/4
	Сервисный номер		853733410030
	Версия		853733410030
	Поз. № 12NC Код		Описание					Поз. № 12NC Код		Описание
001 0		4819 440 19934	Шкаф				571 0		4819 281 28263	Клапан, магнит
013 0		4819 462 58273	Ножка				583 0		4819 271 29064	Прессостат
030 0		4819 440 19835	Столешница				620 0		4819 276 38367	Переключатель
040 0		4819 417 19367	Окно на петлях				620 1		4819 276 18382	Переключатель
040 1		4819 401 18864	Кронштейн шарнира верхний				620 2		4812 273 28209	Селектор
040 2		4819 401 18865	Кронштейн нижней петли				621 0		4819 276 18447	Переключатель
053 0		4819 440 19646	Плинтус				630 0		4819 690 18139	Дверной замок
061 0		4819 466 89406	Противовес задний				701 0		4819 530 28882	Шланг впускной
061 1		4812 466 88493	Передний противовес				702 0		4819 530 29014	Шланг
080 0		4819 529 18125	Амортизатор				708 1		4819 529 18197	Ванна/ящик для шланга.
084 0		4819 466 99139	Кронштейн ф. пружина				711 0		4819 418 79792	Контейнер
110 0		4819 417 58129	Дверная защелка				712 0		4812 418 79654	Моющее средство диспенсер.
110 1		4812 498 68203	Ручка				717 2		4819 535 98625	Стержень левый
141 0		4819 468 18275	Сильфон дверной				717 2		4819 535 98627	Стержень правый
143 0		4812 440 19658	Окно в сборе				717 3		4812 466 98991	Привод
190 0		4819 440 19852	Передняя часть бака с кольцом				717 5		4819 528 38448	Кулачковый таймер
190 1		4819 532 88043	Кольцо для пневмобаллона				754 0		4819 530 29009	Дренажный шланг в сборе.
190 2		4819 401 18723	Натяжная лента				781 0		4819 530 28982	Труба выхлопная
200 0		4819 418 18357	Туба				787 0		4819 529 18116	Шланг
200 1		4812 404 78462	Кронштейн				794 7		4822 480 50121	Прокладка + фильтр
200 2		4819 466 89422	Ошейник-кольцо				901 2		4819 401 18804	Ремень
200 3		4819 417 58144	Зажим				904 1		4819 532 68858	Втулка двигателя
210 0		4819 404 79252	Крестовина				910 0		4819 502 18446	Винт M10x26
220 1		4812 418 18247	Обслуживание ванн 42/800				910 1		4819 502 18447	Винт M8x25
228 0		4819 535 78155	Крестовина барабанная				910 5		4819 502 18448	Винт M8x45
271 0		4819 358 18159	Ремень				931 0		4819 492 38146	Пружина
272 0		4819 528 88115	Шкив				931 1		4819 492 38142	Пружина, проволока
292 0		4819 468 18225	Прокладка бака				941 0		4819 520 28032	Подшипник
301 0		4819 453 19887	Панель управления				941 1		4819 520 28033	Подшипник
303 0		4812 498 78044	Ручка ящика				952 0		4819 532 68716	Уплотнение вала для термостата
321 0		4812 498 78045	Вставка панели управления				953 0		4819 532 68802	Уплотнение вала
321 1		4812 460 78898	Выдвижной ящик для мыла				962 2		4819 466 89368	Опора
321 2		4819 460 78533	Обрешетка
331 0		4812 412 58854	Ручка темп.
331 1		4819 535 18127	Ручка таймера вала
331 2		4819 535 18128	Регулятор температуры вала
331 3		4812 412 58856	Ручка таймера
331 4		4819 535 18129	Вал потенциом.ручка
332 0		4812 410 28845	Кнопка
335 0		4812 412 58858	Ручка потенциометра
341 0		4812 532 28921	Кольцо ф. ручка таймера
401 0		4819 361 58256	Двигатель
401 1		4819 362 48011	Щетка, карбоновый двигатель ceset
401 1		4819 362 48012	Щетка, карбоновая подошва
421 0		4812 121 18229	Интерф.фильтр
430 0		4819 361 18484	Насос, дренажный в сборе.
451 0		4819 259 28901	Нагревательный элемент
490 0		4819 321 18284	Кабельный ввод
491 0		4812 290 68197	Соед.блок
501 0		4812 282 18908	Таймер Elbi 0667
501 2		4819 214 78589	Тахометр Чесет
501 2		4819 214 78591	Подошва тахометра
521 0		4819 214 78676	Блок управления
551 4		4819 282 28678	Термостат
554 0		4812 282 08616	Термостат
