Стиральная машина управление механическое: Чем отличается электронное управление от механического в стиральной машине

Содержание

Какая стиральная машина лучше — Статьи и обзоры

Главное преимущество встраиваемых стиральных машин перед отдельно стоящими — это их способность незаметно вписываться в кухонный гарнитур. Они оборудованы специальными креплениями на фронтальной части, на которые подвешивается дверца, полностью скрывающая машинку от посторонних взглядов. Со стороны она будет выглядеть, как обычный кухонный шкафчик. Все встраиваемые стиральные машины имеют фронтальный тип загрузки.

Отдельно стоящие машинки не обладают такой замечательной способностью к маскировке, поэтому всегда будут заметны, в ванной или на кухне. Это вариант для тех, кто не испытывает потребности приводить внешний вид помещения под единые стандарты, обусловленные особенностями дизайна.

Из-за своей специфичности встраиваемые стиральные машины стоят дороже, чем отдельно стоящие аналоги. Таким образом, покупателю представляется возможность выбирать, что для него важнее: единство стиля или экономия.

Высота встраиваемой стиральной машинки предусматривает установку в кухонный гарнитур.

У людей часто возникает вопрос: можно ли встроить обычную стиральную машину? Ответ: да, можно, но при выполнении некоторых условий. Во-первых, высота обычной отдельно стоящей машинки составляет 85 см — столько же, сколько и типового кухонного гарнитура. Таким образом, она не пройдет по высоте, если только гарнитур не делался по проекту, учитывающему необходимость встройки обычной стиральной машины.

Во-вторых, скорее всего, возникнут трудности с засыпанием стирального порошка в контейнер. Если вы решите закрыть фасад машинки дверцей, для этого придется отодвинуть ее вглубь шкафчика, дальше от переднего края столешницы. Следовательно, возможно, что контейнер даже при максимальном выдвижении будет заступать за край столешницы недостаточно, чтобы загружать в него порошок.

В-третьих, стенки обычной стиральной машины не должны вплотную примыкать к соседним шкафчикам во избежание их повреждения.

Таким образом, включение в гарнитур обычной стиральной машины вместо встраиваемой повлечет дополнительные измерения и, возможно, расходы.

Существует и третья категория, а именно отдельно стоящие машинки со съемной крышкой. Благодаря этой возможности, они подходят по высоте для того, чтобы быть установленными под крышку кухонного гарнитура. Что касается ширины, тут уже следует смотреть по отдельным моделям. Как и встраиваемые стиральные машины, все они обладают фронтальным типом загрузки белья.

Стиральная машина с механическим управлением и вертикальной загрузкой

Разработчики позаботились о наличие на рынке множества моделей с верхней загрузкой и механическим управлением. Выбрать непросвещенному человеку подходящий агрегат достаточно сложно. Ведь в настоящее время производители самых популярных брендов Bosch, Beko и Индезит предлагают машины с похожим функционалом механического управления, и в одном ценовом диапазоне.

Выбор машинки

Итак, тип барабана определен. Моделей с вертикальным расположением не много, нежели с традиционным фронтальным, и они пользуются меньшей популярностью. На этом сказываются некоторые конструктивные отличия.

Положительные и отрицательные стороны приобретения

Следует отметить, что у стиральных машин с верхней загрузкой достаточно как плюсов, так и минусов. Следует подробнее рассмотреть все пункты и только на основании предложенных фактов сделать выбор.

Магазин техники

Плюсы

Габариты. Как показывает практика агрегаты механического управления выбранного типа намного компактнее. В расчёте именно на размеры покупатели выбирают машину с вертикальным закладыванием белья. Высота бака агрегата остается прежней, в то время как ширина и глубина значительно урезается.
Вместительность. Любая выбранная модель будет оснащена большим барабаном, позволяющим использовать устройство по максимуму. Отличный модельный ряд предлагает производитель Bosch и Индезит.
Добавление белья. Загрузочный люк, находящийся в верхней части позволяет открывать и докладывать вещи в процессе стирки. Совершать данную операцию можно только на начальном этапе, поскольку герметичность для агрегата не является основополагающей.
Экономичность сервисного обслуживания. Самым уязвимым местом фронтальной стиральной машины Бош, Beko или Индезит является резиновая прокладка загрузочного люка, да и сама дверца. Замена этих элементов дорогое удовольствие. Исходя из соображений экономичности и практичности, выбор падает на вертикальную разновидность.

Индезит

Минусы

Ценовой диапазон. Если выбирать между двумя типами с одинаковыми характеристиками и функциями, то стоимость вертикальной будет сравнительно выше. И это несмотря на габариты и непривычное расположение элементов системы.
Трудоемкость сервисного обслуживания дозатора. Очень сложно извлечь емкость для моющего средства и полностью очистить.
Диаметр загрузочного отверстия для бака. Периметр его значительно уже. Это создает дополнительные трудности для закладки габаритных предметов.

Bosch

Разновидности

Всего существует три основных разновидности стиральных машин с верхней загрузкой:

Система автомат с электронными элементами – встраиваемый программатор настроен таким образом, чтобы самостоятельно выставлять параметры стирки, необходимо лишь выбрать подходящий режим.
Система с механическими элементами управления – пользователю дается возможность создавать собственный режим стирки, пользуясь кнопками и переключателями.
Система автомат с электронно-механическими элементами управления в стиральной машине – здесь есть все, программатор действует совместно с механическими колесиками и кнопками.

Подробнее о механике

Вертикальная стиральная машина Бош с механическими и электронно-механическими элементами управления позволяет создавать собственные режимы. Отсутствует необходимость постоянно следить за процессом стирки и переключателями. Агрегат выполнит всю работу сам, следует лишь спрограммировать его действия в начале.

От структуры волокон загружаемого белья зависят дальнейшие действия пользователя. Необходимо внимательно прочесть инструкцию для того, чтобы поставить все ручки в нужное положение. Стиральные машины Бош с механическим управлением позволяют загружать хлопковое, шелковое, шерстяное, джинсовое и синтетическое белье. Для каждого вида придется создавать свой режим стирки. В этом и заключается главное отличие от электронной системы.

Схема стиральной машины

На большинстве моделей без автомата, а с электронно-механическим управлением несколько ручек предлагают выбрать функцию. Помимо второстепенных регуляторов есть основной, который отсчитывает потраченное время. Изменяющееся с течением времени положение ручки демонстрирует этап, котором в данный момент находится процесс стирки.

Современные стиральные машины Бош, Индезит и Beko с механическим управлением в автоматическом режиме взвешивают загруженное белье и рассчитывают количество требуемых для стирки ресурсов.

При выборе стиральной машины с механической системой и загрузкой сверху пользователь получит компактную модель с широким набором функций, которые можно подбирать под индивидуальные нужды.

Как выбрать стиральную машину ?

Стиральные машины. Как выбрать стиральную машину.

Вы думаете о приобретении автоматической стиральной машины но не знаете как такую стиральную машину выбрать и поэтому решили узнать о них побольше?

Вы хотите знать какие бывают стиральные машины? Что важно при выборе стиральной машины? На что еще нужно обратить внимание, выбирая стиральную машину?

Все что надо знать о стиральных машинах вы найдете в предлагаемой вашему вниманию статье.

Здесь же вы найдете советы о том, как правильно выбрать стиральную машину.

Как правильно выбрать стиральную машину?

Стиральные машины

. В наши дни на рынке бытовой техники представлено большое количество разных стиральных машин: разных типов и видов, разных размеров и разной вместительности, с разными техническими характеристиками и разными наборами функций, от разных производителей и по разной цене. Как правильно выбрать стиральную машину при таком разнообразии? Именно ту, которая вам наиболее подойдет?

Попробуем в этом разобраться.

Рассмотрим критерии, которые являются определяющими при выборе стиральной машины.

Начнем с того, что стиральные машины бывают отдельностоящие и встраиваемые

Отдельностоящие стиральные машины делятся на типы, и так сложилось, что тип стиральной машины определяется способом загрузки белья.

В зависимости от способа загрузки белья, все стиральные машины делят на два типа:

Стиральные машины с фронтальной загрузкой (рис.

1).
Стиральные машины с верхней (иногда говорят «вертикальной») загрузкой (рис. 2).

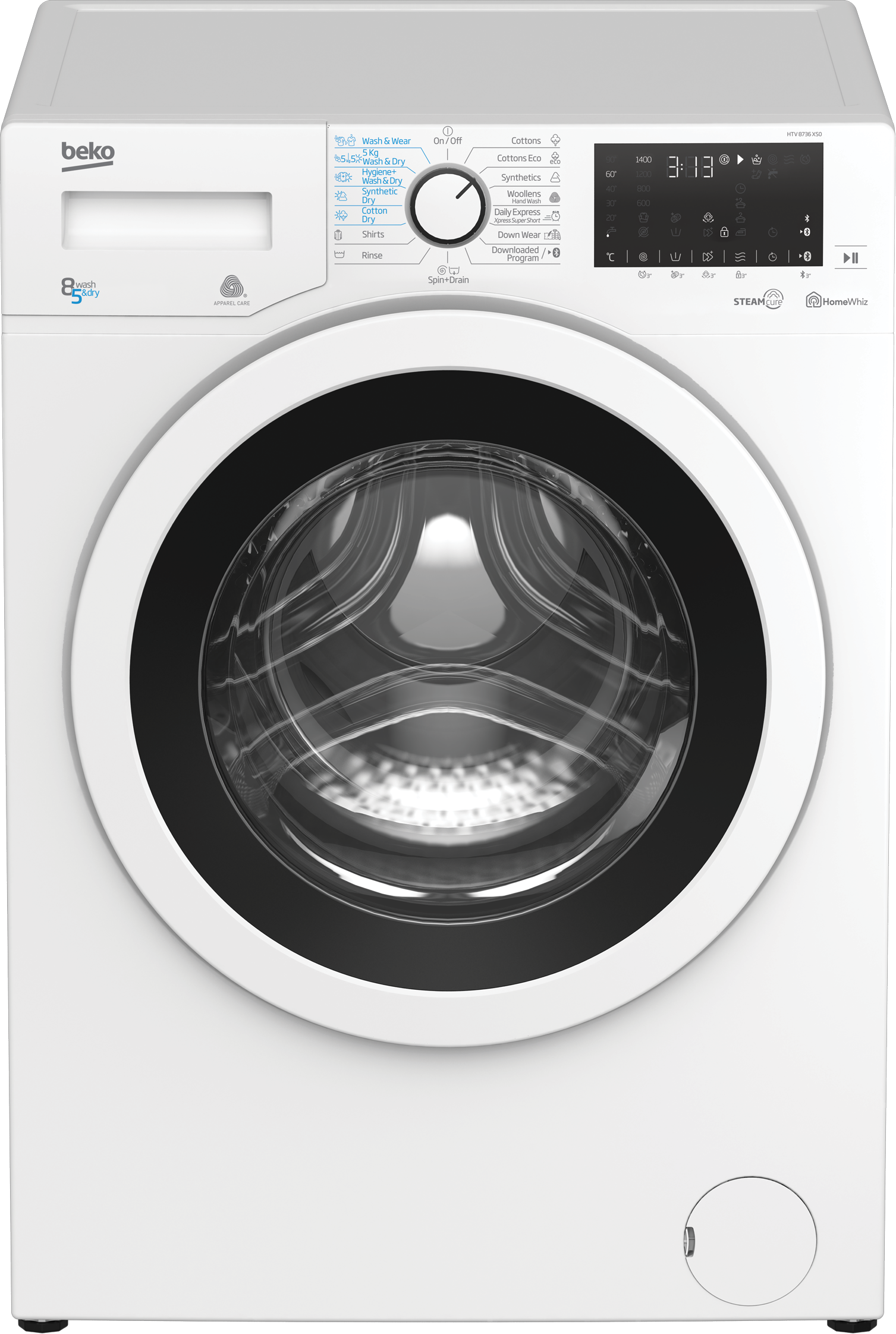

Рис. 1. Стиральная машина с фронтальной загрузкой.

Рис. 2. Стиральная машина с вертикальной загрузкой.

В стиральные машины первого типа (с фронтальной загрузкой) белье закладывается через круглый люк со стеклянным окном, расположенный на передней стенке машины (рис. 3). Вы сразу заметите их стеклянный «глаз», зайдя в любой магазин бытовой техники. Он будет пристально смотреть на вас, призывая открыть люк и наполнить барабан бельем.

Рис. 3. 1 — верхняя крышка, 2 — панель управления, 3 — дозатор моющих средств, 4 — барабан, 5 — защелка верхней крышки, 6 — крышка фильтра-уловителя

В стиральные машины второго типа

(с верхней загрузкой) белье закладывается через люк расположенный сверху (рис.

4).

Рис. 4. 1 — панель управления, 2 — бункер дозатора моющих средств, 3 — дверца загрузочного люка, 4 — барабан, 5 — крышка фильтра-уловителя

Машины с верхней загрузкой не имеют окна, через которое можно было бы наблюдать за вращением барабана. Для загрузки белья на боковой стороне барабана имеются створки, запирающиеся легким механическим замком (рис. 5).

Рис. 5. Барабан. 1 — створки, 2 — замок, 3 — вал

Рис. 6. Открытие створок барабана.

Чтобы раскрыть створки барабана, нужно с небольшим усилием нажать на клавишу замка (рис. 6).

В «продвинутых» моделях стиральных машин с верхней загрузкой имеются устройства, благодаря которым барабан после окончания стирки останавливается створками вверх. Это удобно – не нужно поворачивать барабан вручную, чтобы извлечь белье. Подобные устройства называются системами парковки барабана.

Встраиваемые стиральные машины по функциональной ничем не отличаются от своих отдельностоящих аналогов. Как правило, они относятся к первому типу и бывают двух видов: полновстраиваемые и встраиваемые под столешницу.

Полновстраиваемые стиральные машины полностью скрываются за панелями кухонной мебели (рис. 7а). На передней панели таких стиральных машин обычно есть специальные кронштейны предназначенные для крепления петель двери кухонного гарнитура и крепления магнитов фиксирующих дверь гарнитура в закрытом положении. Верхняя панель полновстраиваемые стиральных машин съемная. Ножки машины регулируются по высоте, а так же есть выемка для плинтуса в задней части корпуса машины (рис. 7б).

Рис. 7а. Полновстраиваемая стиральная машина.

Рис. 7б. Полновстраиваемая стиральная машина.

Стиральные машины, встраиваемые под столешницу (рис. 8), отличается тем, что имеет съемную верхнюю панель, которую, при желании, можно заменить на столешницу кухонного гарнитура.

Рис. 8. Стиральная машина, встраиваемая под столешницу

Кроме встраиваемости, рассматриваемые стиральные машины не имеют ни каких видимых преимуществ, кроме, разве что одного. За счет того, что встраиваемые стиральные машины жестко крепятся к внутренним поверхностям ниши для встраивания, они меньше шумят и вибрируют. Однако оно нивелируется тем, что встраиваемые машины дороже стоят, чем отдельностоящие машины с таким же функционалом и тем, что их сложнее обслуживать. Например, если во встраиваемой стиральной машине даст протечку какой-то краник или шланг, которыми стиралка подключена к системе водопровода, «подлезть» под нее будет невозможно, и, при казалось бы, такой пустячной проблеме, чтоб устранить неполадку, стиральную машину придется полностью деинсталлировать из мебели. Если же она и вовсе сломалась, то с ее ремонтом, так же могут быть сопряжены определенные проблемы.

Вывод. Приобретение встраиваемой стиральной машинки может быть актуально и оправдано лишь в том случае если у вас небольшая жилплощадь или если вы не хотите чтобы ваша стиральная машина выглядела рудиментарным элементом на кухне и портила своим пугающе белоснежным видом обстановку.

Габариты отдельностоящих и встраиваемых стиральных машин

При покупке отдельностоящей стиральной машины необходимо учитывать размер помещения, в котором вы планируете установить стиральную машину. Ваша «стиралка» должна умещаться в то пространство, которое у вас имеется.

Стиральные машины с вертикальной загрузкой имеют стандартные габариты (ВхШхГ): 85-90x40x60 см.

Стиральные машины с фронтальной загрузкой бывают разные: полногабаритные, узкие и компактные (рис. 9).

Рис. 9. Габариты стиральных машин с фронтальной загрузкой

Полногабаритные машины имеют примерно следующие габариты (ВхШхГ): 85х60х52-60 см.
Узкие немного меньше по глубине – 32-45 см, но по высоте и ширине, как правило, такие же, как и полногабаритные.
Компактные машины от остальных отличаются меньшими габаритами и по высоте, и по ширине.

Так же у стиральных машин с фронтальной загрузкой стоит учитывать наличие открывающегося в горизонтальной плоскости люка. Это еще несколько сантиметров к глубине машины.

При покупке встраиваемой стиральной машины необходимо учитывать размер ниши, где будет стоять машина.

Максимальная загрузка

Под максимальной загрузкой стиральной машины следует понимать максимальный желаемый вес сухого белья, при загрузке которого стирка будет происходить без потери качества. Помните, что говоря о максимальной загрузке, производитель имеет в виду загрузку машины хлопчатобумажными вещами. Для синтетики эту цифру надо делить на 2. Для шерсти – на 4.

Семье из двух человек или холостяку хватает «стиралки» с максимальной загрузкой 3-4 кг. Если ячейка общества более многолюдна – 3-4 человека – стоит обратить внимание на стиральные машины, вмещающие 5-6 кг. Большим семьям подойдут агрегаты с загрузкой от 7 до 10 кг.

Для стиральных машин с фронтальной загрузкой, объем максимальной загрузки, может быть от 4 до 10-12 кг.

Для стиральных машин с вертикальной загрузкой, объем максимальной загрузки, как правило, составляет 5-6 кг.

Компактные машины отличаются меньшей вместительностью – не более 3,5 кг.

Класс стирки/отжима/энергопотребления

Класс стирки, класс отжима и класс энергоэффективности. Три этих параметра в современных стиральных машинах имеют латинские буквенные обозначения.

Эффективность стирки характеризует степень удаления загрязнений с вещей, и маркируется латинскими буквами от А до G. На сегодняшний день, практически все машины характеризуются классами А и В, что говорит о высокой эффективности стирки, в сочетании с бережным отношением к тканям. Степень эффективности стирки определяется путем сравнения показателей каждой конкретной модели к показателям эффективности эталонной машины. Классы А и В имеют следующие индексы эффективности стирки:

Класс эффективности	Индекс эффективности
A	> 1,03
B	1,03…1,00

Отжим характеризуются двумя параметрами – количеством оборотов (скоростью) и степенью эффективности.

Количество оборотов. Все знают, что в магазинах представлены модели стиральных машин как с интенсивностью отжима 800-1000 оборотов в минуту, так и более «резвые», способные «разогнаться» до 1200, 1300, 1400, 1600, 1800 и даже 2000 оборотов. Какую выбрать?

— Тысяча оборотов в минуту – это оптимальный показатель для эффективной машинной стирки.

Дело в том, что моторы у стиральных машин с интенсивностью отжима 800 или 1000 оборотов обычно одинаковые. А на более «резвые» модели производители устанавливают другие, более дорогие моторы, более износостойкие подшипники и некоторые другие детали. Все это приводит к удорожанию таких стиральных машин на 30-40 %. Но при обычной эксплуатации от этого пользы не много …

Если ориентироваться на количество оборотов выставляемых при отжиме, то стоит учесть, что при стирке нежных тканей надо выставлять не более 400 оборотов в минуту (об/мин), при стирке хлопка достаточно 800 об/мин, а скорость выше 1000 об/мин подходит в основном для махровых изделий – халатов, махровых простыней и полотенец.

Степень эффективности отжима. Маркируется так же, как и эффективность стирки – латинскими буквами от А до G, однако в современных моделях стиральных машин обычно бывает не ниже класса C. Эффективность отжима указывает на влажность белья после отжима. Чем ниже уровень остаточной влажности, тем меньше воды содержится в ткани и тем быстрее белье высохнет. Индекс эффективности рассчитывается из соотношения веса воды, оставшейся в ткани после отжима, к весу сухой ткани и классифицируется следующим образом:

Класс эффективности	Индекс эффективности%
A	< 45
B	45…54
C	54…63

Класс энергопотребления указывает на степень экономичности стиральной машины и маркируется теми же латинскими буквами A-G, где А – самый экономичный показатель, а G – показатель высокого расхода энергии. Современные стиральные машины характеризуются, как правило, классом энергопотребления не ниже В. Нормами ЕС установлены следующие соотношения между уровнем энергопотребления стиральной машины и классом энергопотребления, который присваивается ей по результатам испытаний:

Класс энергопотребления	Расход электроэнергии, кВтч/кг
A+	< 0,17
A	0,17…0,19
B	0,19…0,23
C	0,23…0,27
D	0,27…0,31
E	0,31…0,35
F	0,35…0,39
G	>0,39

Практически все модели стиральных машин, представленных на сегодняшний день на рынке, имеют плюс-минус одинаковые показатели эффективности стирки/отжима и класса энергопотребления, в связи с чем, основными критериями при выборе машины являются тип загрузки, ее габариты, объем максимальной загрузкой, а так же набор программ.

Программы стирки

В современной стиральной машине, как правило, 10-20 различных программ стирки. Основные программы стирки у большинства стиральных машин одинаковы и могут лишь немного отличаться алгоритмом и названиями.

Программы обычно ориентированы на тип тканей – «Хлопок/Лен», «Синтетика», вид стираемых изделий – «Верхняя Одежда», «Джинсы», «Рубашки», а так же характер стирки – к примеру, «Быстрая стирка», «Половинная загрузка», «Стирка с режимом дополнительного полоскания», «Замачивание и интенсивная стирка».

Обязательны программы стирки для хлопка, синтетики и шелка. Очень хорошо, если машинка будет стирать шерсть и кашемир («Деликатная стирка»). Некоторые модели позволяют стирать и подушки, и куртки, и даже текстильные кроссовки.

Для каждого типа ткани можно выбрать полный цикл, включающий в себя стирку, полоскание и отжим, или его отдельные элементы. Желательно также, чтобы можно было выбрать нужную температуру воды для той или иной программы стирки. Так, например, стирка хлопковых вещей может проходить в холодной воде, при температуре 30, 40, 60 или 90°С.

Ниже мы приведем несколько примеров дополнительных программ, которыми производители чаще всего наделяют стиральные машины.

«Быстрая стирка» («Экспресс стирка»). Данный режим позволяет быстро и эффективно отстирать слабозагрязненное белье. Это очень удобно, когда нужно не тщательно отстирать, а лишь слегка освежить вещи. К примеру, рубашку, которую носил всего несколько часов. Обычно этот цикл длиться 15-30 минут, в зависимости от модели стиральной машины.
«Предварительная стирка» («Замачивание»). Данная программа является начальным этапом для стирки сильнозагрязненного белья. В таком режиме после загрузки моющих средств белье выдерживается в воде до двух часов, при температуре около 30°С. Чаще всего для предварительной стирки используются порошки с биодобавками (энзимами). После завершения предварительной стирки машина начнет выполнение основной программы. В некоторых моделях можно добавить этот этап к любой программе или использовать отдельно.
«Био-фаза». Данная функция заключается в поддержании температуры воды около 40 °С в течение 10-15 минут. Именно такая температура оптимальна для наиболее эффективного действия моющих средств с биодобавками (энзимами), которые используются для качественного удаления органических загрязнений.
«Эко-программа» («Экономичная»). Она предназначена для белья со средней степенью загрязнения. Такое белье зачастую можно стирать при более низких температурах без потери качества стирки. При этом время стирки увеличивается, но уменьшается расход электроэнергии, воды и моющих средств.
«Ручная стирка». Пригодится для любых вещей, которые запрещено стирать в стиральной машине. Если такая программа есть – можете игнорировать этот запрет. Эта функция обеспечивает бережную стирку вещей в стиральной машине с увеличенным, как правило, уровнем воды, жестким контролем температуры (как правило – не более 30°С), специальным алгоритмом движения барабана, пониженной интенсивностью отжима (или вообще без него, — если отключите).
«Стирка в большом количестве воды». Такой режим обеспечивает стирку при увеличенном уровне воды в баке. Это позволяет более тщательно ополоснуть изделия и лучше удалить остатки стирального порошка. Данная функция может оказаться полезной, если в семье есть маленькие дети или люди со склонностью к аллергиям.
«Стирка детских вещей». Данная программа позволяет сохранять мягкость тканей. Стирка производится в большом количестве воды и при большой температуре, что помогает избежать воздействие на ткань аллергенов от моющих средств.
«Легкая глажка» («Защита от сминания»). Из цикла стирки исключается промежуточный отжим, так что белье будет подвергаться только окончательному отжиму. Кроме того, во время полоскания машина увеличивает количество заливаемой воды, применяется особый алгоритм вращения барабана. Это позволяет распределить белье в барабане более равномерно, что, в свою очередь, сокращает сминание до минимума. Хотя, справедливости ради отметим, что если просто отжимать вещи на малых оборотах – эффект, в общем, такой же.
Встречаются стиральные машины с возможностью обработки белья паром, а также со «стиркой с серебром». Обе эти технологии служат для дополнительного обеззараживания вещей.

Тип управления и дисплей

От того, каким образом в машине представлено управление, зависит удобство ее использования. В стиральных машинах управление бывает двух типов: механическое и электронное.

Машины с механическим типом управления (рис. 10) имеют на панели управления несколько поворотных переключателей, с помощью которых выставляются параметры стирки – тип ткани, температура воды, количество оборотов.

Рис. 10. Механический тип управления

Электронное управление (рис. 11) подразумевает возможность более упрощенного и расширенного контроля. Электронный программатор автоматически задает параметры стирки: температуру, отжим, количество полосканий. Машины с электронным управлением обычно оснащены еще и дисплеем, с помощью которого легко следить за ходом стирки.

Дисплей. Не то чтобы он очень уж нужен стиральной машине. Если он есть – хорошо, если нет – тоже не плохо. Работу стиральной машины вполне можно контролировать и без дисплея. Он – скорее дань моде, хотя, конечно, определенно удобство в «общение» с машиной он вносит. На дисплее отображается информация о выбранной температуре, о выполняемом участке программы, времени до конца стирки. Кроме того, можно регулировать параметры заданной программы, например, изменять температуру воды или количество оборотов, или задавать свои собственные программы. Машины с электронным управлением дороже, чем с механическим, однако они более экономно расходуют электроэнергию и воду.

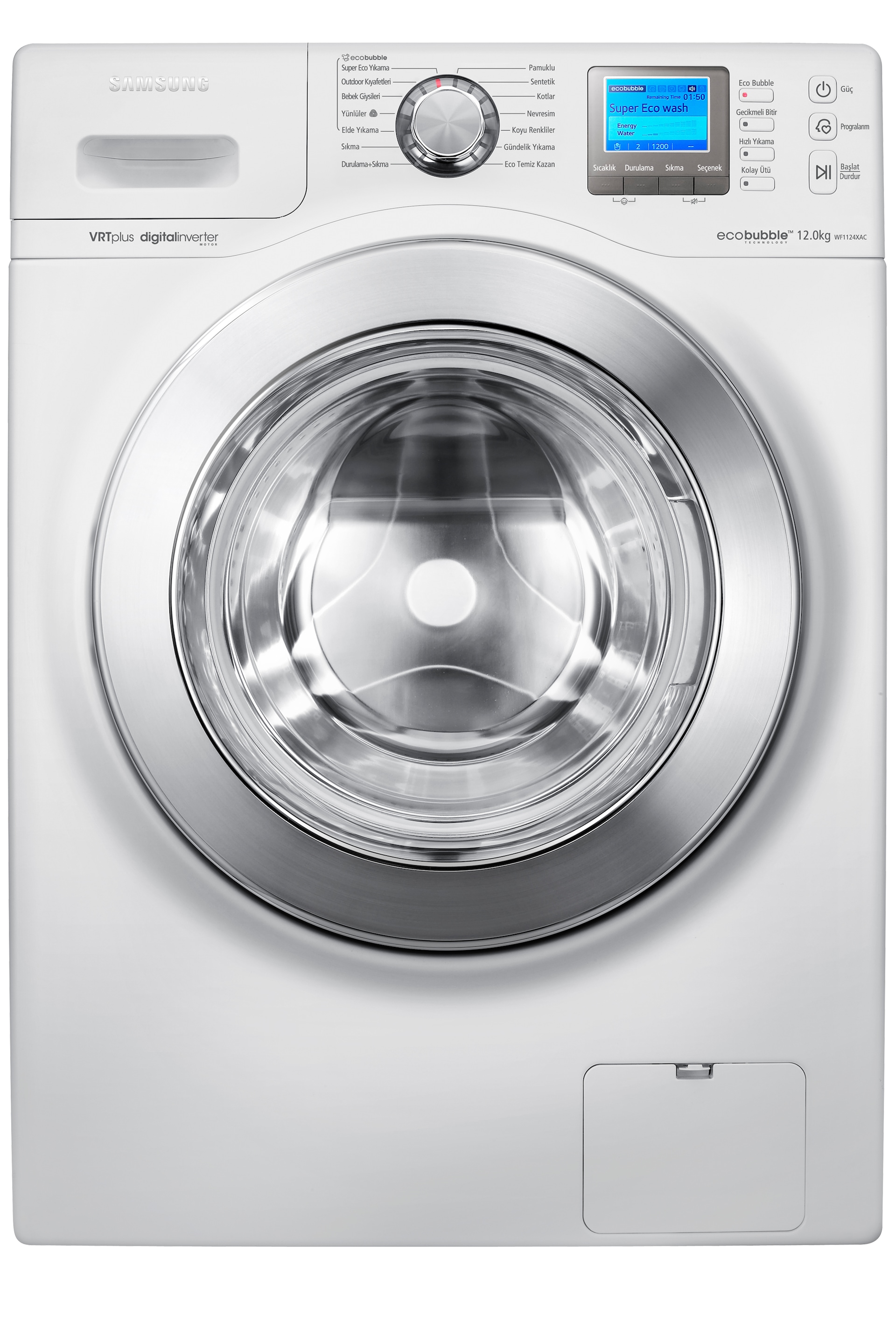

Рис. 11. Электронный тип управления

Бак и барабан

Основное пространство стиральной машины занимает бак – емкость, внутри которой во время стирки вращается барабан с бельем. Баки бывают из нержавеющей стали или из композитных материалов.

Баки современных стиральных машин (рис. 12) обычно делают из устойчивых к высоким температурам композитных материалов (полимеров, высококачественного пластика). Они обладают хорошей тепло- и звукоизоляцией, не сильно утяжеляют прибор, химически инертны. Пластиковые баки обладают достаточно долгим сроком службы и характеризуются достаточной износоустойчивостью, так что разговоры об их недолговечности – явное преувеличение. Конечно, бак из нержавеющей стали считается более надежным и долговечным, если он качественно сделан с использованием современных технологий – может прослужить несколько дольше. Может 50 лет прослужить, 60, 80. Но зачем? Ведь сама стиральная машина, какой бы великолепной она не была, вряд ли прослужит столь долго. К тому же, бак из нержавейки, ввиду физических свойств материала, являются «шумными». Композитные материалы (карборан, полинокс, полиплекс и др.) менее шумны и к тому же, лучше поглощают вибрации.

Рис. 12. Бак стиральной машины

Внутри бака крепится барабан (рис. 13). Барабан является основным элементом стиральной машины, в котором, собственно и производится стирка. Барабан всегда выполняется из нержавеющей стали. Для повышения эффективности стирки, барабаны обычно имеют на внутренней поверхности специальные перемешивающие ребра.

Рис. 13. Барабан стиральной машины

Стоит обратить внимание на наличие у стиральной машины автоматического контроля дисбаланса барабана. Если в процессе стирки белье образовало клубок, стиральная машина с функцией контроля дисбаланса совершает несколько попыток распутать его и распределить равномерно, производя движение барабана в разных направлениях. Если дисбаланс не устранен, отжим производится на пониженных оборотах или не производится вовсе. Такое решение позволяет продлить срок службы машины и одежды, а также снизить уровень шума и вибрации.

Еще несколько моментов, на которые стоит обратить внимание при выборе стиральной машины

Защита от протечек. Она может быть полной и частичной. В недорогих стиральных машинах обычно реализована частичная защита от протечек – так называемая «защита шлангов». В этом случае наливные шланги снабжены специальными электромеханическими клапанами. В случае если шланг будет поврежден – подача воды прерывается. Может быть защищен и корпус стиральной машины. От перелива воды. Если машина «поймет», что вводы в баке слишком много (больше определенного уровня) – подача ее прекратится, выполнение программы остановится и начнется откачка. Полная защита от протечек – это когда от «водных неприятностей» защищены и наливные шланги и корпус машины.

Контроль пенообразования. Если в процессе стирки образовалось слишком много пены – стиральная машина на время прервет выполнение программы – подождет, пока пена осядет.

Таймер отложенного старта. Полезная опция. Стирку можно отложить с его помощью, перенести, например, на ночное время суток, когда дешевле электричество. Обычно в стиральных машинах начало стирки можно перенести на период от 3 до 24 часов.

Уровень шума. Желательно выбирать стиральную машину, у которой уровень шума при отжиме не выше 70 дБ, а уровень шума при стирке – не выше 55 дБ.

«Защита от детей». Обычно нажатием одной или нескольких клавиш блокируется панель управления стиральной машиной. Ребенок не может выключить стиральную машину или изменить программу стирки, случайно (или специально – дети бывают разные) нажав на какую-нибудь кнопку.

Советы покупателю
Хотите увидеть советы покупателю? Кликните по одной из этих кнопок.
Удачной покупки!
Видео на десерт:

TechADV
метки: стиральную машину, какую стиральную машину выбрать, автоматическая стиральная машина, стиральная машина автомат
Понравилась статья?Поделитесь ей с друзьями!

С механическим управлением или электронным. Выбираем стиральную машину
В процессе эксплуатации стиральной машины пользователь чаще всего использует панель управления. Она призвана управлять программами стирки, потому контакт должен быть максимально эффективным и комфортным. Что удобнее в работе: механическое управление или электронное? Попробуем разобраться!
Стиральная машина с механическим управлением
Считается, что «механика», работа которой основана на принципе таймера, более надёжна. В результате вращения с определённой скоростью переключающегося таймера замыкаются контакты, что заставляет стартовать любую из функций – простота системы делает её надёжной.
Наряду с этим у машин, управляемых механически, нередко предусмотрено наличие температурных регуляторов и кнопок дополнительных функций – экономичной стирки, интенсивного полоскания, отжима, сушки и пр. Правда, подвижные элементы быстрее изнашиваются, что приводит к поломке машины. Правда, в этом случае ремонт сильно по карману не ударит.
Стиральная машина с электронным управлением
Машина с электронным управлением имеет меньше подвижных элементов. Кроме того, у таких машин предусматриваются дополнительные специальные функции, благодаря чему повышается качество стирки. Автоматика может производить анализ сигналов множества датчиков и без участия человека задавать время стирки, температуру и количество воды, порошка в дозаторе и пр.
Информативность стиральной машины
Конечно, машины, управляемые автоматически, более информативны – всё, что делает пользователь, установка программы и непосредственно стирка, температурные показатели и количество оборотов – вся информация показывается на дисплее. Благодаря интеллектуальным системам стиральная машина лучше обеспечена безопасностью.
Автоматическое управление предусматривает и аварийный режим, машина может остановить работу при необходимости, к примеру, в случае протечки или чрезмерном пенообразовании.
Кроме того, автоматические системы управления могут снижать обороты вращения барабана при возникновении вибрации, а это часто вызывает выход техники из строя. Однако стиралки с таким управлением чувствительны к колебаниям напряжения в электросети, что в основном приводит к выходу техники из строя.
В этой связи, специалисты советуют при эксплуатации таких машин использовать стабилизирующие приборы. В случае поломки модуля управления, потребуется заменять все дорогие узлы управления.
В завершении, стоит отметить, что выбирая тип управления, нужно исходить не из того, в какую сумму обойдётся ремонт техники и насколько она будет долговечной. Прежде всего, следует руководствоваться комфортом пользования и удобством эксплуатации оборудования.
Выбор стиральной машины — электронное или механическое управление — Статьи и пресс-релизы на тему «Бытовая техника и приборы для дома» — Новости бизнеса
Чтобы сделать оптимальный выбор стиральной машины сегодня приходится учитывать множество факторов. Это и тип загрузки, и размеры машины, и функциональность, и многое другое. Значительное место в этом ряду занимает тип системы управления. Следует понимать, что из всех элементов стиральной машины владельцу чаще всего приходится иметь дело именно с панелью управления. Поэтому от ее эффективности и надежности зависит очень многое. Сегодня используется два принципиально различных типа систем управления – механическая и электронная.
Самой простой и надежной считается механическая система управления. Именно такие системы использовали еще первые автоматические стиральные машины, вполне успешно применяются они и сегодня. Основным элементом механической системы является поворотный переключатель, работающий по принципу таймера. Устанавливая переключатель в определенное положение, вы запускаете программу работы машины. После этого ручка переключателя вращается, возвращаясь в исходно положение. При этом через определенные промежутки обеспечивается запуск необходимых режимов и функций. Также панель управления таких машин содержит ручку терморегулятора и кнопки, ответственные за включение дополнительных функций, таких как интенсивное полоскание, режим неполной загрузки и других. Надежность системы определяется максимальной простотой. В то же время работоспособность такой системы зависит от большого количества движущихся деталей, износ которых может привести к ремонту.
В электронных системах все режимы работы и функции стиральной машины запускаются электронным блоком управления. Такие машины сегодня предлагает любой специализированный онлайн магазин бытовой техники. Управление в них зачастую является более точным и эффективным. Кроме этого, электроника позволяет использовать целый комплекс интеллектуальных функций, что обеспечивает улучшенную результативность процесса стирки. Также электронная система тщательно контролирует работу всех стиральной машины, обеспечивая ее остановку в аварийных режимах. Можно отметить и преимущество электроники с точки зрения наглядности. Все режимы отображаются на специальном дисплее, предоставляя пользователю полную информацию о работе машины. Слабым же местом электронной системы управления является неустойчивость к перепадам напряжения, которые встречаются в наших сетях слишком часто. При этом ремонт, как правило, заключается в замене дорогостоящих управляющих модулей. Поэтому использовать машину с электронным управлением без специального стабилизирующего устройства не рекомендуется.

Какой тип управления лучше электронный или механический — MOREREMONTA
Раньше потребителям не нужно было задумываться над вопросом, какое выбрать управление холодильником: электронное или механическое.
Выбор был однозначным ‒ механическое, других вариантов не существовало. Теперь функций больше, модельный ряд у каждого производителя шире. Не удивительно, что вместе с этим появилась и проблема выбора. С одной стороны кажется: чем больше функций, тем лучше. На практике все не так просто: иногда от лишних опций лучше отказаться, чтобы сэкономить на обслуживании бытовой техники. Итак, что лучше: электроника или старая добрая механика?
Электронное управление
Модели с электронным управлением оснащены табло, позволяющим контролировать температуру внутри холодильника. Сама система поддерживает заданный режим гораздо точнее. При возникновении неполадок устройство издает звуковой сигнал. Например, при повышении или понижении температуры, открытой дверце. Часто пользователю предоставляется возможность регулировать температуру в морозильной и холодильной камере независимо друг от друга.
Но за дополнительные преимущества в виде стильного дизайна, тонкой терморегулировки и ряда других, приходится платить. Стоимость холодильника с электронным управлением выше, встроенное оборудование сложнее, ремонт в случае поломки дороже. Ломаются модели такого типа из-за скачков напряжения или неправильной эксплуатации.
Механическое управление
Холодильников с полностью механическим управлением нет. Но существуют модели с электромеханическим управлением, их большинство. Холодильники с таким типом управления надежнее тех, что оборудованы электронной системой, поскольку имеют упрощенную конструкцию и меньше подвержены выходу из строя. Они не так чувствительны к скачкам напряжения, а в случае поломки требуют меньших затрат.
У пользователя нет возможности подбирать точную температуру, зато он может выбрать один из режимов. Как правило, этого достаточно. Чтобы установить нужный температурный режим, нужно повернуть ручку термостата.
Мы перечислили основные различия в способах управления холодильником. Выбор за вами. Ну а если понадобится ремонт холодильника Vestfrost — смело звоните в нашу компанию
Раньше потребителям не нужно было задумываться над вопросом, какое выбрать управление холодильником: электронное или механическое.
Выбор был однозначным ‒ механическое, других вариантов не существовало. Теперь функций больше, модельный ряд у каждого производителя шире. Не удивительно, что вместе с этим появилась и проблема выбора. С одной стороны кажется: чем больше функций, тем лучше. На практике все не так просто: иногда от лишних опций лучше отказаться, чтобы сэкономить на обслуживании бытовой техники. Итак, что лучше: электроника или старая добрая механика?
Электронное управление
Модели с электронным управлением оснащены табло, позволяющим контролировать температуру внутри холодильника. Сама система поддерживает заданный режим гораздо точнее. При возникновении неполадок устройство издает звуковой сигнал. Например, при повышении или понижении температуры, открытой дверце. Часто пользователю предоставляется возможность регулировать температуру в морозильной и холодильной камере независимо друг от друга.
Но за дополнительные преимущества в виде стильного дизайна, тонкой терморегулировки и ряда других, приходится платить. Стоимость холодильника с электронным управлением выше, встроенное оборудование сложнее, ремонт в случае поломки дороже. Ломаются модели такого типа из-за скачков напряжения или неправильной эксплуатации.
Механическое управление
Холодильников с полностью механическим управлением нет. Но существуют модели с электромеханическим управлением, их большинство. Холодильники с таким типом управления надежнее тех, что оборудованы электронной системой, поскольку имеют упрощенную конструкцию и меньше подвержены выходу из строя. Они не так чувствительны к скачкам напряжения, а в случае поломки требуют меньших затрат.
У пользователя нет возможности подбирать точную температуру, зато он может выбрать один из режимов. Как правило, этого достаточно. Чтобы установить нужный температурный режим, нужно повернуть ручку термостата.
Мы перечислили основные различия в способах управления холодильником. Выбор за вами. Ну а если понадобится ремонт холодильника Vestfrost — смело звоните в нашу компанию
Стиральная машина автомат приобретается не на один год и даже не на два – как минимум она должна прослужить на благо человека лет десять, а то и больше. Именно поэтому важно правильно определиться с выбором. Поверьте, вопрос этот нелегкий и требует знаний большого количества конструктивных особенностей подобных агрегатов. В этой статье вместе с сайтом vannaja.net мы подробно ответим на частые вопросы, которые обычно задает покупатель, решая вопрос, какую выбрать стиральную машину?
Как правильно выбрать стиральную машину
Какую выбрать стиральную машину: основные виды
Как ни странно, но первое, что интересует человека, задающегося вопросом, как правильно выбрать стиральную машину, это ее габариты. Причина для этого одна – закончив отделку помещения ванной комнаты и расставив все основные сантехнические приборы, для такого агрегата, как стиральная машина, остается не так уж много места. Вот и приходится выискивать подходящие варианты.
Размеры стиральной машины автомат напрямую зависят от ее типа, а их всего три – это машинка автомат с фронтальной загрузкой белья, с вертикальной загрузкой и так называемые машинки Slim, которые представляют собой уменьшенную копию автомата с фронтальной загрузкой. Стандартными размерами для фронтального типа стиральных машин считаются габариты 600(ш) на 600(г) и на 900мм(в), для горизонтальной загрузки это 400(ш), 600(г), 900(в). Глубина стиральной машины Slim, в отличие от своего фронтального собрата, не превышает 400мм.
Какую выбрать стиральную машину
В чем между ними разница, кроме их габаритов? В таких «мелочах», как удобство эксплуатации в определенной ситуации, количество загружаемого за один раз белья. В фронтальную стиральную машину можно загрузить максимально до 8кг белья. А вот если сравнивать габариты машины с максимальной загрузкой, то выяснится, что более вместительный автомат с верхней загрузкой – при ширине всего 400мм в нее можно загрузить до 6кг белья.
Габариты стиральных машин автомат
Какой тип управления стиральной машиной лучше?
Существуют три основных типа системы управления стиральными машинами – это механический, электронный и комбинированный. Первый представляет собой поворотный рычаг, который, вращаясь по кругу, позволяет выбирать тот или иной режим стирки, второй осуществляет выбор программ путем нажатия кнопок, ну а третий может совмещать два вышеописанных типа. Бытует мнение, что самая надежная стиральная машина должна иметь исключительно механическое управление – якобы она меньше ломается.
Какую лучше выбрать стиральную машину
Спешу заверить вас в обратном. То, насколько часто ломается стиральная машина, никак не зависит от ее способа управления. Если уж говорить о принципиальных преимуществах того или иного управления, то заключается оно именно в простоте использования. Механическое управление проще – оно самым лучшим образом подходит для людей преклонного возраста, которым тяжело перестроиться на новый компьютерный принцип программирования стиральных машин. Здесь все понятно – повернул рычаг в нужное положение и нажал кнопку «Пуск».
Как правильно выбрать стиральную машину, смотрите в видео.
Как можно оценить эффективность стирки стиральной машины без ее запуска?
С начала 1995 года эффективность работы стиральных машин автомат оценивается согласно международной шкале, в которой эффективность того или иного действия стиральной машины выражается в буквенном эквиваленте «А» – очень хорошо, а «G» – очень плохо. Ну и промежуточные варианты английского алфавита говорят о том, насколько хорошо и насколько плохо та или иная стиральная машина выполняет определенное действие.
Оценивается эффективность работы стиральной машины по 6 пунктам.
Уровень потребляемой мощности (экономичность потребления электроэнергии).
Эффективность стирки.
Эффективность отжима.
Максимальная загрузка белья.
Расход воды на одну стирку.
Уровень шума в дБ, издаваемый машиной во время стирки.
Всю эту информацию можно прочесть на отдельном вкладыше, которые прилагают к остальной документации все без исключения производители стиральных машин.
Какая самая надежная стиральная машина
На какие группы делятся автоматические стиральные машины по системе стирки
Большинство людей этого не знают, но современные стиральные машины могут использовать различные принципы очистки белья от грязи – их насчитывается целых десять, и отличаются они друг от друга эффективностью.
Традиционная система, при которой моющий раствор контактирует с бельем на дне барабана.
AquaSpar. Специальные захваты поднимают моющий раствор на верх барабана, что позволяет дополнительно орошать белье сверху.
3-DAquaSpar. В этой системе моющий раствор находится не только внизу барабана, но и одновременно подается еще через отверстия сверху барабана и с его задней стены.
Aqua-Tronic. В отличие от системы Аква Спар, барабан таких машин оборудован усовершенствованными захватами для моющей жидкости, которые увлекают к верху барабана большее количество воды, увеличивая тем самым эффективность стирки.
3-DAqua-Tronic. Как и в случае с 3Д Аква Спар, белье дополнительно орошается моющим раствором через специальные отверстия сверху и сзади барабана.
Activia. Вода после смешивания со стиральным порошком подается в барабан мощным напором в течение короткого времени, что позволяет производить быструю первичную обработку белья.
Виды системы стирки в машинах автомат
Какая из них самая лучшая стиральная машина? По утверждениям специалистов-разработчиков, наибольшая эффективность стирки достигается с помощью пузырьков воздуха. Заключается это в темпах достижения необходимой чистоты белья.
Какая самая лучшая стиральная машина
Какие существуют дополнительные системы и функции стиральных машин
Хочу оговориться сразу, что все дополнительные системы и функции стиральных машин являются исключительно вспомогательными, и на процесс, а главное, на эффективность стирки никак не влияют. Это всего лишь удобство эксплуатации той или иной модели стиральной машины, которое в состоянии облегчить бытовую рутину. Среди наиболее полезных функциональных возможностей современных стиральных машин можно выделить следующие дополнения.
ALC-система. Позволяет контролировать расход воды и электроэнергии в процессе стирки.
Aqua Sensor. Позволяет снизить расход воды путем контроля ее загрязнения.
Aqua Stop. Защита от протечек.
Booble-soaking. Помогает растворять стиральные порошки на все 100%, тем самым снижая их расход.
Fuzzi Control. Корректирует программу стирки в зависимости от загрузки машины и типа белья.
Fuzzi Logic. Полный электронный контроль программы стирки, который берет в расчет массу факторов, включая тип белья и его количество.
S-система. Контролирует пенообразование и, в зависимости от ее наличия, регулирует скорость вращения барабана.
Smart. Контроль пенообразования и числа оборотов при отжиме белья.
Кроме того, существует достаточно много функций, позволяющих оптимизировать участие человека в процессе стирки. К примеру, отличным дополнением к любой стиральной машинке является таймер включения и функция сушки белья. В общем, если ваш кошелек позволяет, то отказываться от дополнительных возможностей контроля и удобства стирки не стоит.
Производители стиральных машин
В заключение несколько слов о производителях стиральных машин. Без этого полностью ответить на вопрос, какую лучше выбрать стиральную машину, не получится. Компаний, утвердивших себя в этом сегменте рынка в виде надежного производителя качественных стиральных машин, не так уж и много, их можно пересчитать на пальцах. Это Ariston или Indesit (их выпускает одна и та же компания), Electrolux, LG (Goldstar), Gorenje, Siemens, Bosh и небезызвестная Tefal. Все эти компании достойны внимания, и выбирать между ними достаточно сложно.
Вот, в принципе, и все, что нужно знать по поводу того, какую стиральную машину выбрать. Решая этот вопрос, не забывайте, что все эти устройства могут отличаться материалом, используемым при их изготовлении. К примеру, барабан стиральной машины, изготовленный из нержавеющей стали, намного лучше пластика.
Стиральные машины CANDY Управление механическое
быстрая 30
выведение пятен 1
гигиеническая 23
деликатная/ручная 37
детское белье 11
джинсы 11
ежедневная 25
интенсивная 11
лёгкая глажка 7
полоскание 36
предварительная 10
пуховые изделия 1
рубашки 5
с паром 20
светлая ткань 2
синтетика 33
смешанные ткани 23
спортивная одежда 19
тёмная ткань 1
хлопок 34
холодная стирка 2
цветная ткань 22
шёлк 4
шерсть 33
эко 22
Электронное и механическое управление — Speed Queen
Какой элемент управления выбрать?
Прачечная. Когда одна нагрузка сделана, другая всегда ждет своего часа. Вот почему так важно иметь надежную стиральную машину и сушилку.
Если вы хотите купить новую стиральную и сушильную машину Speed Queen для такой загрузки белья, важно выбрать тип управления — электронный или механический. Если кнопочная технология вызывает у вас опасения, что может пойти не так, как с механическими элементами управления, — не волнуйтесь.Наши электронные средства управления даже надежнее, чем наши механические, и такие же долговечные, что трудно превзойти.
Вот почему:
Когда дело доходит до тестирования, мы доходим до крайностей. Наши стиральные и сушильные машины проходят тщательные испытания еще до производства. Наш уникальный 5-этапный процесс разработки доводит каждый дизайн до предела возможностей на экране во время проектирования и в полевых условиях. В нашей современной лаборатории наше оборудование проверяется на 10 400 циклов, что эквивалентно 25 годам работы в обычном доме.
Каждый элемент управления, включая напряжение, ток и мощность, тестируется индивидуально.
Затем мы проверяем панель управления, чтобы убедиться, что она выдерживает вибрацию и высокие температуры.
Кнопки управления проверены на 1 000 000 нажатий — это количество раз, которое вы, вероятно, нажмете на кнопки в течение среднего 25-летнего срока службы машины.
Вы получаете более длительную гарантию. Мы настолько уверены в наших стиральных и сушильных машинах с электронным управлением, что обеспечиваем их лучшей в отрасли 5-летней гарантией на запчасти и работу на дому.Это в 5 раз дольше, чем в среднем по отрасли. На наши модели механических таймеров предоставляется 3-летняя гарантия на детали и работу на дому, что в 3 раза дольше, чем в среднем по отрасли.
Вы получаете больше возможностей. Ниже приведены ссылки на диаграммы, в которых показано сравнение функций машин. Стиральные и сушильные машины Speed Queen с электронным управлением предлагают больше функций, чем механическое управление. Они также имеют цифровой дисплей и обратный отсчет времени цикла.
Сравнение шайб
Сравнение сушилок
Как видите, наши электронные устройства управления надежно загружают белье после загрузки.
Итак, вперед. Нажимаем наши кнопки.
SPEED QUEEN Home Style Механическая стиральная машина с верхней загрузкой (LWN432SP115TW01): Бытовая техника
Мы купили стиральную машину Residential Mechanical Speed Queen (модель AWN4325P113TW04) в ноябре 2015 года. Мы были достаточно глупы, чтобы доверять рейтингу CR — и это был последний раз! В 2016 году вода начала течь сзади на полу прачечной, когда у нас была полная загрузка. Наша прачечная находится наверху, и мы не хотели, чтобы вода просачивалась к потолку внизу.Он был отремонтирован, на него была трехлетняя гарантия. В 2017 году мы заметили неприятный запах, исходящий от него, когда он пустой, и когда мы поднимали крышку, чтобы наполнить его бельем. Пришел еще один техник, чтобы посмотреть, что гниет в нашей стиральной машине. Он сказал — эта стиральная машина ВСЕГДА оставляет некоторое количество воды под барабаном, а также содержит некоторые бактерии, оставшиеся от предыдущей стирки !! ???? Насколько это безумно? ОК. Мы начинаем тратить деньги на покупку «чистящих средств для стиральных машин», которые мы должны были использовать, запуская ПУСТУЮ стиральную машину один или два раза в месяц — в зависимости от количества Вонь! Ну, насколько ЭТО ХОРОШО ДЛЯ ЭКОНОМИИ ВОДЫ И ОКРУЖАЮЩЕЙ СРЕДЫ? Тем не менее, мы продолжали это делать, чтобы избежать неприятного запаха.
Хорошо, теперь наша стиральная машина начала капать воду ВНУТРИ барабана — капать, капать, капать по одной капле воды за раз и в основном заполнять ее до трех дюймов емкости емкости для воды — прежде чем нам придется запускать «отжим» чтобы вытащить его, прежде чем загружать в машину новое белье. Официальный TEC пришел сегодня и сказал:
1) У нас закончилась трехлетняя гарантия (мы думали, что на эти машины ДЕСЯТИ ЛЕТ гарантии, когда мы рассматривали возможность ее покупки)
2) Проблема в соленоиде (клапан, контролирующий количество воды из-за размера загрузки), что он соединен с клапаном, который пропускает воду, и это САМЫЙ ЧАСТОЙ проблема на стиральных машинах Speed Queen.
3) О, и вы не можете просто заменить «соленоид», но и клапан тоже — а стоимость этой детали составляет около 180 долларов США. И … он должен будет это заказать!
Мы уже заплатили 95 долларов США за авторизованный сервисный центр tec для «диагностики» проблемы. С другой — МОЖЕТ БЫТЬ — плата за сервисное обслуживание и установку в размере 95,00 долларов плюс стоимость запасных частей — мы получаем 370,00 долларов !!!! ЭТО СТИРАЛЬНАЯ МАШИНА, и мы ремонтируем ее в последний раз.
У нас была стиральная машина с вертикальной загрузкой KENMORE ДВАДЦАТЬ ВОСЕМЬ ЛЕТ, у нас не было НИКАКИХ ПРОБЛЕМ, и мы пожертвовали ее в РАБОЧЕМ ПОРЯДКЕ компании Purple Heart!
Покупая стиральную машину, дешевле может быть лучше
Чем больше вы за что-то платите, тем лучше, не так ли? Это может быть правдой во многих случаях, но может оказаться неправдой, когда дело доходит до покупки стиральной машины.
Вы можете потратить немного — около 400 долларов — или намного больше в районе 1500–2700 долларов. Но не удивляйтесь, если более дорогая машина доставит вам больше всего проблем и будет иметь самый короткий срок службы.
Современная стиральная машина появилась сразу после Второй мировой войны. Это была машина с верхней загрузкой с центральной мешалкой, которая перемещает одежду в мыльной воде. Набор электромеханических органов управления определяет настройки. В течение многих лет эти машины развивались с очень небольшими изменениями.
Цифровое управление
Оценка потребителей стиральными машинами GE
1990-е годы принесли эпоху цифровых технологий и новые разработки в стиральных машинах. Электромеханические органы управления были заменены электронными платами. Вместо того, чтобы загружать одежду сверху, эти недавно разработанные машины были с фронтальной загрузкой — тип машин, обычно используемых в прачечных.
Оба типа машин доступны сегодня. В недавнем сравнении Consumer Reports обнаружил, что у обоих есть свои плюсы и минусы.
«Погрузчики с верхней загрузкой с мешалками с центральной стойкой обычно стоят меньше и моют быстрее всего, но производительность оставляет желать лучшего», — сообщает журнал. «Высокоэффективные стиральные машины вмещают больше белья, используют меньше воды для стирки и забирают больше воды. Это сокращает время сушки, экономит энергию и деньги. Фронтальные машины обычно используют меньше всего воды и быстрее всего отжимают, что приводит к максимальной экономии».
Проблемы
Хотя это может быть правдой, потребители, публикующие отзывы на ConsumerAffairs, по всей видимости, испытывают больше всего проблем с более новыми, более сложными и более дорогими машинами с фронтальной загрузкой.Кэрри из Энглвуда, штат Флорида, сообщает о покупке фронтального погрузчика GE в 2008 году, который сломался в декабре 2012 года.
Потребители оценили стиральные машины LG
«Техник вошел, открыл стиральную машину, встряхнул корзину и сказал:« Что именно Я думал, корзина сломана. Затем он дал нам оценку в 529 долларов «.
Хотя предполагается, что фронтальные погрузчики лучше очищают одежду, многие потребители с этим не согласны. Эми из Порт-Вашингтона, штат Висконсин, — одна из них.
«Четыре года назад мы купили стиральную машину LG с фронтальной загрузкой», — пишет она.«Иногда он действительно пахнет, но мы отбеливаем машину раз в месяц или около того. Это не очень хорошо очищает нашу одежду. Мне приходится замочить мои рубашки и брюки в растворе воды / нашатырного спирта, прежде чем помещать их в стиральную машину, чтобы Начните чистить их как следует. Думаю, если бы мы использовали сильнодействующее средство для стирки запаха, мы не заметили бы не совсем чистый запах свежевыстиранной ткани; но мы не хотим, чтобы на нашей одежде был искусственный запах ».
Джим из Рамоны, Калифорния, говорит, что купил Maytag Bravos в 2010 году.
Fried computer board
«Работало нормально, но внезапно стиральная машина перестала вращаться и не следовала ни одному из циклов», — пишет он. «Конечно, это не гарантия. Мастер по ремонту заявляет, что компьютерная плата на стиральной машине сгорела, и ее замена будет стоить 400 долларов».
Оценка потребителей Maytag Bravos
Кристофер из Паркс, штат Луизиана, сообщил нам, что он мастер по ремонту стиральных машин, который недавно обнаружил серьезную проблему на двух моделях Samsung, над которыми он работал.
«Паук на обратной стороне внутреннего барабана разъедает и буквально превращается в песок», — написал Кристофер в сообщении ConsumerAffairs.«Это приводит либо к разбалансировке внутреннего барабана, либо к полному обрыву приводного вала. В любом случае это может вызвать катастрофические повреждения внутреннего барабана, внешнего бака и дверного уплотнения. Последний, над которым я работал, WF328AAR, имел 3E ошибка, потому что внутренний барабан не вращался, и мотор думал, что он заблокирован. Оказывается, части паука отломились и застряли во внутреннем барабане, что привело к его блокировке ».
В то же время жалобы на более дешевые старомодные погрузчики с верхней загрузкой редки.Одна из причин может заключаться в том, что старый дизайн совершенствовался годами, и в нем меньше вещей, которые могут пойти не так. Вместо сложных электронных элементов управления у него есть переключатель с тремя настройками, очень похожий на переключение каналов в старом аналоговом телевизоре.
Покупателей новой стиральной машины не должны волновать сексуальный дизайн и продуманные детали. Вместо этого внимательно изучите модель, которую вы рассматриваете, и проверьте, что испытали другие потребители. Вы можете обнаружить, что старомодный погрузчик с верхней загрузкой, несмотря на его предполагаемые недостатки, не только будет дешевле, но и с большей вероятностью обеспечит годы безотказной работы.
Как работают стиральные машины — ApplianceAssistant.com
Сегодняшние стиральные машины
выпускаются в двух основных механических стилях: «Верхняя загрузка» и «Передняя загрузка», также называемые «Горизонтальный доступ».
Идея похожа, но, очевидно, есть некоторые отличия. Ниже приводится обзор того, как работают стиральные машины.
Щелкните Ссылки на странице для получения более подробной информации, устранения неполадок и помощи!
Варианты конструкции стиральных машин различаются в зависимости от производителя, но общие принципы, по сути, одинаковы, и их можно разделить на две части: систему управления стиральной машиной и механическую систему стиральной машины.Система управления стиральной машиной состоит из таймера, пультов управления, переключателя размера загрузки (реле давления), переключателя температуры воды, переключателя крышки. Механическая система включает двигатель, трансмиссию, муфту, внутренний и внешний стиральные баки, систему подвески, мешалку, насосы, водяной клапан и ремень или муфту двигателя.
Стиральные машины чистят одежду, пропуская через ткань смесь воды и моющего средства. Воздействие воды, насыщенной моющим средством, через ткань одежды — это то, что позволяет моющему средству химически разрыхлить грязь, застрявшую в ткани, и отделить ее от ткани.Ваши благословения; Раньше люди били мокрую одежду о камень, разрыхляя грязь!
В стиральных машинах с верхней загрузкой мешалка с храповым механизмом движется вперед и назад, волоча одежду на дно бака стиральной машины. Затем одежда возвращается наверх, где мешалка снова захватывает ее. В стиральной машине с фронтальной загрузкой одежда снова и снова перекатывается через воду в основании бака. После откачки воды внутренний барабан использует центробежную силу для отжима воды из тканей и одежды путем вращения от 500 до 1200 об / мин (оборотов в минуту.) в зависимости от модели стиральной машины.
Поисковые инструкции по ремонту шайб
Ванна
Все стиральные машины имеют две ванны. Внутренняя ванна содержит вашу одежду и имеет множество отверстий, позволяющих воде беспрепятственно проходить во внешнюю ванну, которая на самом деле содержит воду. Во время отжима цикла внутренний бак вращается со скоростью около 500 об / мин (оборотов в минуту) в стиральных машинах с верхней загрузкой, в то время как стиральные машины с фронтальной загрузкой и энергосберегающие стиральные машины вращаются намного быстрее, примерно на 1000 об / мин.Это позволит выдавить большую часть воды из вашей одежды, что значительно сократит время высыхания. Затем сливной насос удаляет грязную воду для стирки из внешнего бака. Чуть эффективнее и удобнее, чем отжим!
Хотя это было большим улучшением по сравнению со стиральной доской, это было также значительно опаснее.
Этот свободный рукав может стоить вам руки.
Подвесная система
В современных стиральных машинах используется система подвески из пружин, скользящих пластин и опорных подушек, чтобы поддерживать стиральный бак в правильном положении и контролировать силы, необходимые для вращения и остановки внутреннего бака, а также для снижения уровня шума, связанного с шайба механика.
Видео о ремонте шайбы подвески
Стиральные машины: как они работают
Криса Вудфорда. Последнее изменение: 28 сентября 2020 г.
Если больше всего один бытовой прибор из нас просто не могли сделать без, это стиральная машина. Если вы когда-нибудь были без вашего машины на несколько дней или недель, вы поймете, насколько сложно стирать одежду вручную. Хотя стиральные машины выглядят симпатично прямолинейно, они делают действительно хитрый трюк: с помощью моющие средства, они отделяют грязь от вашей одежды, а затем ополаскивают ее далеко.Но как именно они работают?
Фото: Типичная европейская стиральная машина, работающая от электричества. Это фронтальный погрузчик: вы кладете одежду в маленькое круглое окошко спереди. В США и Азии машины с верхней загрузкой более распространены.
Детали стиральной машины
Фото: Внутри барабана стиральной машины. В лопасти переворачивают одежду в воде. Отверстия впускают воду (сверху) и наружу (снизу).Резиновый уплотнитель (прокладка) предотвращает вытекание воды через дверцу.
Основная идея стиральной машины проста: одежда какое-то время в мыльной пене, а затем быстро вращается, чтобы удалить воду потом. Но это еще не все. Подумайте о стиральная машина, и вы, вероятно, думаете о большом барабане, который наполняется вода — но на самом деле есть две бочки, одна внутри другой.
Внутренний барабан — это тот, который вы видите когда вы открываете дверь или крышку.В стиральной машине с фронтальной загрузкой, распространенной в Европе, барабан обращен вперед. Ты засовываешь свою одежду внутрь дверь спереди и весь барабан вращается вокруг горизонтальной оси (как автомобильное колесо). Барабан имеет много маленьких отверстий для входа и выхода воды и лопастей по краю, чтобы разбросать одежду. В верхнем загрузчике больше распространено в Соединенных Штатах и Азии, вы открываете крышку сверху и опускаете вашу одежду в барабан сверху. Барабан установлен примерно по вертикали. ось, но фактически не перемещается.Вместо этого в центре есть весло, которое называется агитатор, который переворачивает одежду в вода.
На фото: Стирка прошлогодней одежды. Эта электрическая стиральная машина GEC, выпущенная в 1935 году, была гораздо более примитивной, чем современные машины. Отжима для сушки одежды не было: вместо этого нужно было использовать отжимное устройство (также называемое катушкой), прикрепленное к верхней части машины (пара роликов, через которые вы подавали одежду, чтобы выдавить лишнюю воду).Это выставка Think Tank, научного музея в Бирмингеме, Англия.
Есть второй, больший барабан вне внутреннего барабана, который вы не можете видеть. Его задача — удерживать воду, пока внутренний барабан (в фронтальный погрузчик) или мешалка (в верхнем загрузчике) вращается. в отличие от внутренний барабан, внешний барабан должен быть полностью водонепроницаемым, иначе вы вода по всему полу!
Два барабана являются наиболее важными частями стиральной машины, но есть много других интересных моментов.Есть термостат (механизм термометра) для проверки температуры поступающей воды и нагревательный элемент, который нагревает его до требуемый температура. Также есть электрически управляемый насос, который удаляет воду из барабана по окончании стирки. Есть механический или же электронный механизм управления, называемый программатором, который заставляет различные части стиральной машины проходить серию шаги по стирке, полосканию и отжиму одежды. Есть две трубы, которые подайте чистую горячую и холодную воду в машину и в третью трубу, которая снова выпускает грязную воду.Все эти трубы имеют клапаны на их (как маленькие двери поперек них, которые открываются и закрываются при необходимости).
Программа для стиральной машины
Фото: Управление стиральной машиной: Вверху: Программатор механической стиральной машины старого образца. Циферблат слева выбирает программу. Циферблат справа устанавливает температуру стирки (фактически это термостат). Внизу: современный электронный программатор. Эти циферблаты установлены на компьютеризированном схема программатора.Дисплей обратного отсчета показывает, сколько времени в часах и минутах будет до Ваше белье чистое и готово к вывозу (в данном случае один час и две минуты для стирки при 30 ° C с очень быстрым вращением 1400 об / мин).
Все важные части стиральной машины электрически управляемый, включая внутренний барабан, клапаны, насос и нагревательный элемент. Программист как дирижер оркестра, включение и выключение этих вещей в разумной последовательности, которая идет примерно так:
Вы кладете одежду в машину, а моющее средство в в самой машине или в лотке наверху.
Вы устанавливаете желаемую программу и включаете питание.
Программатор открывает водяные клапаны, так что горячая и холодная вода поступает. машину и заполните внешние и внутренние барабаны. Вода обычно входит сверху и стекает через лоток для моющего средства, стирая любое мыло есть в машине.
Программатор отключает водяные клапаны.
Термостат измеряет температуру поступающей воды. Если слишком холодно, программатор включает ТЭН.Этот работает так же, как электрочайник или бойлер.
Когда вода достаточно горячая, программист делает внутренний барабан вращайтесь взад и вперед, расплескивая одежду через мыльную воду.
Моющее средство удаляет грязь с вашей одежды и ловит его в воде.
Программатор открывает клапан, чтобы вода стекала из обоих бочек. Затем он включает насос, чтобы помочь слить воду.
Программатор снова открывает водяные клапаны, и в нее поступает чистая вода. барабаны.
Программатор заставляет внутренний барабан вращаться вперед и назад, поэтому чистый вода ополаскивает одежду. Он опустошает обе барабаны и повторяет этот процесс. несколько раз, чтобы избавиться от всего мыла.
При полоскании одежды программатор заставляет вращаться внутренний барабан. на действительно высокой скорости — около 80 миль в час (130 км / ч). Одежда брошена к внешнему краю внутреннего барабана, но вода, которую они содержат, достаточно мала, чтобы пройти через крошечные отверстия барабана во внешний барабан.Отжим сушит одежду, используя ту же идею как центрифугу.
Насос удаляет всю оставшуюся воду из внешнего барабана, и цикл стирки завершается. конец.
Вы снимаете одежду и восхищаетесь ее чистотой!
Но еще предстоит решить проблему сушки мокрой одежды.
Зачем стиральным машинам столько программ?
Изображение: Охлаждение: В Соединенных Штатах принято стирать одежду при довольно низких температурах.В Европе более теплая стирка является нормой. Этот график показывает общую тенденцию в Германии за последние несколько десятилетий, где 40 ° C — это типичная средняя температура стирки. Новые европейские нормы энергоэффективности и более совершенные моющие средства будут в большей степени способствовать более низким температурам (20 ° C) в будущем. [Составлено на основе различных источников исследования рынка.]
Ваша машина не знает, что вы в нее кладете, и не может автоматически сказать, как тщательно мыть что-то вроде нежного шерстяного джемпера — потому что он не знает, что нужно делать! Единственное, что под его контролируются количество и температура воды, скорость отжима, количество колебаний барабана, количество полосканий и т. д.Никто не хочет стирать одежду по-научному: «Мне кажется, мне нужно 5,42 литра воды. ровно при 42 ° C, мне нужно будет стирать ровно 34 минуты, и мне понадобится 200 оборотов отжима, когда я закончу «. Это дало бы нам буквально бесконечное количество возможностей, что слишком похоже на тяжелую работу. Понимая это, машиностроители пытаются облегчить жизнь, предлагая несколько предустановленных программ: каждый из них использует несколько разную комбинацию этих переменных. поэтому он безопасно стирает в пределах допусков для разных тканей.
Почему это имеет значение? Все ткани разные. Такие ткани, как шерсть, очень прочны, но имеют два больших недостатка (от смысл очистки): он чрезвычайно гигроскопичен (впитывает огромные количества воды) и теряет свою эластичность при повышении температуры. Итак, если вы разрабатываете стиральную машину для стирки шерстяных изделий, это ваша отправная точка: не позволяйте шерсти становятся слишком горячими (потому что волокна разлагаются и слишком сильно растягиваются) и не беспокойте его слишком сильно, потому что он будет растягиваться и не возвращаться формировать.С более прочными тканями, такими как деним, вы можете позволить себе потрепать их барабан гораздо больше — действительно, вы должны это сделать, потому что вам нужен перемешивание, чтобы моющее средство глубоко проникло в волокна и разрушило грязь (и, конечно же, одежда из джинсовой ткани с большей вероятностью станет грязнее чем более деликатные ткани, такие как кашемировые джемперы, к которым люди относятся внимательнее).
Каждая программа, которую вы найдете на стиральной машине, — это лучшее предположение инженеров о том, как может потребоваться сильное волнение для конкретной одежды / ткани и как со многим он может мириться, не повредившись.Если бы вы мыли руки в раковине вы бы инстинктивно принимали решения, уравновешивая потребность чтобы очистить одежду и защитить ее от повреждений. Пока ваш мозг / руки сделают это, не задумываясь, стиральная машина делает это при определенной температуре стирки, так много волнений, столько отжима, и определенная скорость отжима.
Artwork: В стиральных машинах не всегда использовались вращающиеся барабаны, работающие от электричества. Этот, созданный в 1880-х годах, полностью механический и использует большой стационарный резервуар (светло-голубой) с отверстиями в основании.Под баком находится водяной насос (темно-синий) с поршнем (красный) внутри. Когда вы перемещаете ручку (коричневая) из стороны в сторону, насосный поршень скользит вперед и назад, поочередно выстреливая воду в одну сторону контейнера для одежды и вытягивая ее вниз через другую сторону (желтые стрелки). По словам Гиффорда, это была «простая и прочная конструкция, способная тщательно стирать одежду, не подвергая ее чрезмерному трению, и в которой действие стиральной машины не приводит к удалению каких-либо кнопок».» Из Патент США 409399: Стиральная машина Хирама Х. Гиффорда. Изображение любезно предоставлено Управлением по патентам и товарным знакам США.
Но разве машинам нужно столько программ?
Посмотрите на программистов на фотографиях выше, и вы увидите кое-что интересное: обе машины кажется, у них невероятное количество программ. Механический программатор на верхнем фото предлагает 14 программ, семь температур, две скорости отжима, полная или половинная загрузка — и если вы умножите вы получите 392 возможности! Электронный программатор под ним предлагает 12 программ, 5 скоростей отжима и множество других опций, так что, опять же, несколько сотен возможностей.Но если ты как и я, вы, вероятно, все время стираете почти всю одежду по одной программе. Даже если ты этого не сделаешь сделать это, вряд ли вы могли подумать о 392 различных типах одежды, которые нужно стирать в 392 году. различные пути.
Во многом это маркетинговый обман, чтобы заставить вас поверить в то, что у машины больше функций, чем есть на самом деле. Большинство машин действительно могут выполнять только три или четыре основных стирки: 1) высокотемпературная длительная стирка для белое белье, в котором используется довольно высокая скорость отжима и много воды; 2) немного более быстрая стирка при более низкой температуре для цветного хлопка, для которого используются одинаковая скорость отжима и объем воды; 3) синтетическая стирка, в которой используется такое же количество воды, меньше перемешивает белье, медленнее отжимает и использует более низкие температуры; и 4) шерстяная стирка, вероятно, использует немного больше воды, но меньше перемешивает барабан и относительно медленно вращает воду.Любые другие программы вариации этих четырех.
Очень краткая история стиральных машин
Иллюстрация: Стирка одежды оставалась тяжелым делом до появления полностью автоматизированных машин в конце 1930-х годов. Если в конце 19 века вы хотели стирку, проще всего было попросить горничную сделать это за вас, как показано в этой рекламе домашней стиральной машины и отжима, которая, предположительно, датируется примерно 1869 годом. Предоставлено Библиотекой Конгресса США. .
Невозможно приписать изобретение стиральной машины одному человеку. Как и многие другие изобретения, от автомобилей до компьютеров, современная стиральная машина развивалась на протяжении сотен лет. Благодаря систематической механизации и автоматизации методов мытья рук люди использовали с древних времен. Вот несколько вех в истории стиральных машин; учитывая сотни (возможно, даже тысячи) патентов, охватывающих такого рода изобретения, любой выбор будет в некоторой степени произвольным.
Хронология
1400s: итальянец Jacopa Strada разрабатывает одну из первых механизированных стиральных машин.
1691: Джон Тайзаке (в некоторых источниках пишется как Тизак) получает английский патент 271 на машину общего назначения («двигатель для смазывания и обработки кожи и ткани»), которая может выполнять множество различных операций, включая стирку одежды.
1774: Хьюго Оксенхэм изобретает катушку для отжима (пара деревянных валиков, которые сушат одежду, выдавливая воду между ними).
1782: Генри Сиджер разрабатывает одну из первых вращающихся барабанных машин, использующих кривошип для привода деревянной бочки, на что он получает патент в Англии 1331.
1797: Натаниэль Бриггс из Нью-Гэмпшира получает один из первых в США патентов на стиральную машину.
1843: Джно Шугерт из Элизабет, штат Пенсильвания, получил Патент США 3096 на стиральную машину коробчатого типа, в которой рычаг качает одежду вперед и назад в мыльной воде.
1858: Гамильтон Смит разрабатывает более эффективную ротационную стиральную машину и получает патент США 21 909.
1901: Альва Фишер из Чикаго получает патент США 966677 на первую электрическую стиральную машину, продаваемую под торговой маркой. Тор, который состоит из электродвигателя, приводящего в действие более обычную драм-машину. Как и современная машина, он периодически меняет направление.
1937: Джон Чемберлин-младший и Рекс Эрл Бассетт из Bendix разрабатывают первую автоматическую машину (по их словам, «стиральную, ополаскивающую и сушильную машину, работающую автоматически в соответствии с определенным циклом»), получив патент США 2165884.
1976: Servis запускает Selectronic, первую в мире стиральную машину с компьютерным управлением и футуристическим кнопочным управлением.
Фото: Коллекция старинных моделей Maytag, выставленных в Музее стиральных машин Ли Максвелла в Литтл-Итон, штат Колорадо. Фото любезно предоставлено Gates Frontiers Fund Colorado Collection из архива Кэрол М. Хайсмит. Библиотека Конгресса США, Отдел эстампов и фотографий.
СИСТЕМА И МЕТОДЫ УПРАВЛЕНИЯ СТИРАЛЬНОЙ МАШИНОЙ
Это описание патента в целом относится к стиральным машинам и, в частности, к балансировочным системам для стиральных машин.
Стиральные машины барабанного типа обычно имеют корпус, который составляет внешнюю раму стиральной машины, бак внутри корпуса для приема и удержания материала для стирки и вращающийся барабан внутри бака, приводимый в действие двигателем. Во время процесса стирки белье во вращающемся барабане многократно поднимается и опускается, смешиваясь с водой для стирки внутри бака. Барабан вращается с разными скоростями на разных этапах процесса стирки, например, на более низких скоростях во время цикла стирки и на более высоких скоростях во время цикла сушки или обезвоживания.
Поскольку барабан, в который загружен материал для стирки, вращается, а вода добавляется и удаляется из материала для стирки во время операции стирки, общий вес загруженного барабана может стать несбалансированным. Несбалансированная нагрузка во вращающемся барабане может вызвать вибрацию или тряску машины при вращении массы внутри барабана, что может привести к громкой работе или даже к повреждению машины. Чтобы учесть этот дисбаланс, некоторые стиральные машины барабанного типа используют противовесы, чтобы компенсировать несбалансированную загрузку стирки.Один тип системы противовеса включает в себя сферы, которые могут двигаться по дорожке по периферии вращающегося барабана. Когда барабан вращается, уравновешивающие шарики перемещаются на сторону, противоположную несбалансированной загрузке для стирки, чтобы помочь противодействовать дисбалансу нагрузки в барабане.
Даже когда противовесы используются для противодействия несбалансированной загрузке стирки, проблемы с вибрацией и избыточным шумом могут возникать при определенных частотах вращения барабана во время операции стирки. Например, при некоторых скоростях вращения сферические шары, используемые в качестве противовесов, могут оставаться в переходном состоянии, поскольку они отстают от скорости вращения барабана.При возникновении этого запаздывания переходные противовесы иногда корректируют несбалансированную нагрузку, но также могут добавлять к несбалансированной нагрузке во время перехода. Этот эффект особенно распространен вблизи резонансных частот объединенной вращающейся массы барабана и стирального материала. Эти и другие проблемы можно решить, как описано в данном документе.
Раскрытие изобретения описывает, в одном аспекте, систему стиральной машины, содержащую внешний бак с цилиндрической корзиной, поддерживаемой с возможностью вращения внутри внешнего бака.В корзину можно загружать предметы, подлежащие стирке, и воду для стирки во время стирки. Система стиральной машины также включает в себя приводной двигатель, приспособленный для выборочного вращения корзины во время операции стирки, и балансировочное кольцо, связанное с корзиной. Уравновешивающее кольцо содержит по меньшей мере один противовес, приспособленный для перемещения внутри уравновешивающего кольца для компенсации несбалансированной массы во время вращения корзины. Система стиральной машины также включает в себя контроллер, связанный электронной связью с приводным двигателем.Контроллер адаптирован для отправки сигналов на приводной двигатель, инструктирующих приводной двигатель вращать корзину с выбранными скоростями вращения, и для приема электронных сигналов, указывающих количество энергии, используемой приводным двигателем для вращения корзины с выбранными скоростями вращения. Контроллер дополнительно адаптирован для компенсации дисбаланса массы во время вращения корзины, предотвращая вращение приводного двигателя корзины с по существу постоянной скоростью между заранее определенной минимальной резонансной скоростью и заранее определенной максимальной резонансной скоростью в течение более чем заранее определенного максимального времени задержки. во время стирки.
В другом аспекте раскрытие описывает способ работы системы стиральной машины. Способ включает обеспечение внешнего бака и поддержку с возможностью вращения цилиндрической корзины внутри внешнего бака. Корзина приспособлена для приема предметов, подлежащих стирке, и воды для стирки во время операции стирки. Способ также включает в себя обеспечение приводного двигателя, приспособленного для выборочного вращения корзины во время операции стирки, и установку балансировочного кольца на периферию корзины. Балансировочное кольцо содержит по меньшей мере один противовесный шарик, приспособленный для перемещения внутри балансировочного кольца для компенсации дисбаланса массы во время вращения корзины.Способ также включает в себя электронное подключение контроллера к приводному двигателю, отправку сигналов на приводной двигатель от контроллера, инструктирующих приводной двигатель вращать корзину с выбранными скоростями вращения, и прием сигналов с помощью контроллера, указывающих количество энергии, используемой приводом. двигатель для вращения корзины с выбранной скоростью вращения. Способ включает в себя использование контроллера для указания двигателю вращать корзину с нулевым ускорением в течение не более заранее определенного максимального времени выдержки, когда скорость вращения корзины находится между минимальной резонансной скоростью и максимальной резонансной скоростью.
В еще одном аспекте раскрытие описывает способ работы системы стиральной машины. Способ включает обеспечение внешнего бака и поддержку с возможностью вращения цилиндрической корзины внутри внешнего бака. Корзина приспособлена для приема предметов, подлежащих стирке, и воды для стирки во время операции стирки. Способ также включает в себя обеспечение приводного двигателя, приспособленного для выборочного вращения корзины во время операции стирки. Способ включает установку балансировочного кольца на периферию корзины.Балансировочное кольцо содержит по меньшей мере один противовесный шарик, приспособленный для перемещения внутри балансировочного кольца для компенсации дисбаланса массы во время вращения корзины. Способ включает в себя электронное подключение контроллера к приводному двигателю, отправку сигналов на приводной двигатель от контроллера, инструктирующих приводной двигатель вращать корзину с выбранными скоростями вращения, и прием сигналов с помощью контроллера, указывающих количество энергии, используемой приводным двигателем. для вращения корзины с выбранной скоростью вращения.Способ включает в себя использование контроллера для определения, по меньшей мере, одной резонансной скорости системы стиральной машины на основе количества энергии, используемой приводным двигателем при выбранных скоростях вращения, где резонансная скорость — это скорость вращения корзины, на которой выполняется стирка. система машины испытывает резонансную частоту. Способ также включает использование контроллера для определения параметра несбалансированной нагрузки на основе количества энергии, используемой приводным двигателем для вращения корзины с выбранными скоростями вращения.
РИС. 1 представляет собой частичный схематический вид в разрезе системы стиральной машины в соответствии с настоящим изобретением;
РИС. 2 — увеличенный вид в перспективе с пространственным разделением деталей вращающейся корзины стиральной машины, показанной на фиг. 1;
РИС. 3 — частичный вид в перспективе балансировочного кольца системы стиральной машины, показанной на фиг. 1;
РИС. 4 — частичный схематический вид в разрезе вращающейся корзины, показанной на фиг. 2 с шарами противовеса в противофазе;
РИС.5 — частичный схематический вид в разрезе вращающейся корзины, показанной на фиг. 2 с шарами противовеса в синфазном положении;
РИС. 6 — частичная блок-схема системы стиральной машины по фиг. 1;
РИС. 7A — частичное графическое представление скорости вращения во времени вращающейся корзины, показанной на фиг. 2 в варианте осуществления процедуры управления стиральной машиной в соответствии с раскрытием;
РИС. 7B — частичное графическое представление ускорения вращения во времени вращающейся корзины, показанной на фиг.2 в варианте осуществления процедуры управления стиральной машиной по фиг. 7А;
РИС. 8 — блок-схема, иллюстрирующая процедуру управления стиральной машиной в соответствии с раскрытием;
РИС. 9A — блок-схема, иллюстрирующая другую процедуру управления стиральной машиной в соответствии с раскрытием;
РИС. 9B — блок-схема, иллюстрирующая другую процедуру управления стиральной машиной в соответствии с раскрытием;
РИС. 10A-10C — серия таблиц, показывающих эмпирическую информацию о производительности стиральной машины во время традиционного или базового машинного цикла;
РИС.11A-11C представляют собой серию таблиц, показывающих эмпирическую информацию о производительности стиральной машины во время машинного цикла в соответствии с раскрытием.
Настоящее изобретение относится к системе управления стиральной машиной для предотвращения или, по меньшей мере, уменьшения машинного шума, вибрации и / или других воздействий на работу машины во время вращения барабана на резонансных частотах барабана или близко к ним. Ссылаясь на чертежи, на фиг. 1 показан вариант выполнения стиральной машины с горизонтальной осью 10 . Стиральная машина 10 включает в себя шкаф или раму 11 с передней дверцей доступа 12 , внешний бак с передним открытием 14 , установленный в раме 11 для приема воды и моющих средств, и переднее отверстие внутренний бак или корзина 15 для приема стираемых предметов, поддерживаемых с возможностью вращения внутри внешнего бака 14 .
Как показано на фиг. 2, внутренняя корзина 15 имеет узел цапфы 17 , включающий приводной вал 16 , который проходит назад от внутренней корзины, то есть от передней открывающейся дверцы доступа 12 . Приводной вал , 16, приводится в движение приводным двигателем 19, (фиг. 1), расположенным под внешним баком, через шкив 18 . Следует понимать, что могут использоваться другие подходящие конструкции стиральной машины, известные в данной области техники, которые могут отличаться от иллюстративных вариантов осуществления, проиллюстрированных здесь.Однако желательные эффекты описанных здесь систем и способов имеют универсальную применимость к любым таким конструкциям машин и, в целом, к любым машинам или конструкциям, имеющим связанные с ними массы, которые вращаются с изменяемой выбираемой скоростью. В проиллюстрированном варианте осуществления приводной двигатель , 19, работает для последовательного вращения корзины для одежды , 15, в противоположных направлениях вращения во время операции стирки, чтобы облегчить перемешивание и очистку содержащихся в ней предметов, предназначенных для стирки.В проиллюстрированном варианте осуществления приводной двигатель 19, вращает корзину 15 вокруг оси вращения 39 корзины.
Снова обратимся к фиг. 2, внутренняя корзина 15, содержит цилиндрическую боковую стенку 20, , образованную перфорациями 21 , которые позволяют переносить воду для стирки в бак для стирки 14 и из внутренней корзины и выходить из нее. Кольцевая передняя втулка 22 проходит радиально внутрь от цилиндрической боковой стенки 20 , ограничивая переднее отверстие 24 внутренней корзины для стирки.Круглая задняя панель 25 прикреплена к заднему концу поворотной корзины 15 . Задняя панель 25 корзины для стирки 15 прикреплена к трем радиальным ножкам 26 узла цапфы 17 обычным способом. В проиллюстрированном варианте осуществления балансировочные кольца , 28, закреплены рядом с передним и задним концами поворотной корзины 15 для облегчения балансировки вращательного движения корзины. Хотя два балансировочных кольца 28 показаны на фиг.2, предполагается, что альтернативные варианты осуществления могут включать в себя любое количество балансировочных колец или других вращающихся противовесных масс, связанных с корзиной для стирки , 15, и / или соответствующими конструкциями.
РИС. 3 показано балансировочное кольцо 28 , разрезанное по существу пополам для иллюстративных целей. Уравновешивающее кольцо , 28, имеет первую боковую стенку , 30, и вторую боковину, , 32, , которые соединены друг с другом, образуя дорожку 33 между ними.Множество сферических шариков противовеса , 34, расположены внутри дорожки 33 балансировочного кольца 28 и приспособлены для движения вдоль дорожки 33 для компенсации несбалансированной массы в корзине 15 . Обычно шарики противовеса , 34, выравниваются внутри балансировочного кольца 28, в положении по отношению к вращающейся корзине 15 , которое противоположно положению несбалансированной массы внутри корзины, чтобы компенсировать несбалансированную массу во время вращения. .Такое выравнивание может помочь уменьшить лишние движения, вибрацию и шум, возникающие из-за несбалансированной загрузки белья.
Даже если стиральная машина оборудована балансировочными кольцами, чрезмерный шум и движение машины могут возникать, когда корзина 15 имеет несбалансированную нагрузку и вращается на резонансных частотах или около них. Такие эффекты могут быть особенно распространены, когда скорость корзины находится на или около резонансной частоты или ее гармоник. Таким образом, при низких и средних скоростях вращения сферические шары 34 могут оставаться в состоянии перехода, поскольку они отстают от скорости вращения корзины 15 .Предполагается, что в таких случаях скорость вращения корзины 15 или скорость корзины больше, чем скорость вращения шариков противовеса 34 или скорость противовеса. Когда противовесные шары , 34, расположены напротив несбалансированной массы в корзине 15 , шары стремятся противодействовать эффектам несбалансированной массы и уменьшать негативные эффекты, такие как вибрация. Однако по мере того, как шары 34 противовеса перемещаются ближе к несбалансированной массе внутри корзины, шары будут стремиться усилить любые отрицательные эффекты несбалансированной массы, что может привести к грубой и шумной работе машины.
РИС. 4 показано, как шары противовеса , 34, могут в некоторых случаях смягчить негативные эффекты несбалансированной нагрузки. ИНЖИР. 4 показана вращающаяся корзина 15, , снабженная балансирным кольцом 28 , которое включает в себя множество сферических шаров противовеса 34 . Корзина , 15, показана с неуравновешенной массой , 36, в одном радиальном положении в корзине, а шары противовеса , 34, расположены напротив неуравновешенной массы.Когда корзина 15 вращается, центробежные силы, действующие на несбалансированную массу 36 , могут прижимать ее к внутренней стенке 35 цилиндрической боковой стенки 20 корзины. На фиг. 4 стрелка нагрузки , 38, представляет скорость вращения неуравновешенной массы , 36, , а стрелка противовеса , 40, представляет скорость вращения шаров противовеса , 34, , то есть скорость противовеса. Когда корзина 15 вращается со скоростью вращения, которая создает направленную наружу центробежную силу на несбалансированную массу 36 , которая соответствует или превышает силу, обусловленную ускорением силы тяжести (1 G), неуравновешенная масса будет вынуждена оставаться внутри то же относительное расположение относительно внутренней стенки 35 корзины 15 .При таких скоростях скорость вращения неуравновешенной массы , 36, , по существу, равна скорости вращения корзины 15 , то есть скорости корзины.
Напротив, скорость противовеса шаров противовеса 34 может, по меньшей мере, немного отставать от скорости корзины и несбалансированной массы 36 . Как показано на фиг. 5, когда корзина 15 вращается с постоянной скоростью, относительная разница скоростей между корзиной 15 скоростью несбалансированной массы 36 скоростью противовеса шаров противовеса 34 может привести к постепенному переходу шаров противовеса из относительного положения внутри балансировочного кольца 28 , которое противоположно несбалансированной массе, до относительного положения, которое приближается и, в конечном итоге, может совпадать с положением неуравновешенной массы по отношению к корзине.В таком положении масса шариков противовеса , 34, будет добавляться к массе неуравновешенной массы 36, относительно вращающейся корзины, так что любые эффекты дисбаланса массы на корзине усиливаются, вызывая вибрацию и шум машины.
По мере того, как корзина 15 продолжает вращаться, шары противовеса 34 продолжают вращаться по дорожке 33 внутри балансировочного кольца 28 , так что через определенные промежутки времени шары противовеса поочередно смещают эффекты несбалансированной массы 36 и добавляются к эффектам несбалансированной массы.Интервал времени между состоянием не в фазе, в котором шары противовеса 34 противодействуют несбалансированной массе 36 (фиг.4), и состоянием синфазности, в котором шары противовеса добавляют к несбалансированной массе (Фиг.5) можно спрогнозировать, например, на основании эмпирических данных или измерить напрямую. Заранее определенное максимальное время выдержки может быть определено как интервал времени между несинфазностью и синфазностью при постоянной скорости вращения корзины. В некоторых вариантах осуществления заданное максимальное время выдержки может составлять от примерно восьми секунд до примерно десяти секунд, но в других вариантах осуществления может быть иная длительность.Это приращение времени между синфазным и не синфазным положением шара 34 противовеса может быть спрогнозировано на основе заданной скорости вращения корзины 15 и конкретной конфигурации балансировочного кольца 28 . Например, балансировочное кольцо , 28, , может быть расположено на корзине , 15, в различных положениях, например, рядом с передней, средней или задней частью корзины.
Теперь обратимся к фиг. 6 показана блок-схема варианта осуществления стиральной машины 10, .Блок-схема иллюстрирует стиральную машину , 10, , включающую вращающуюся корзину , 15, , механически соединенную с приводным двигателем 19, , так что приводной двигатель приспособлен для вращения корзины с различными скоростями вращения. Контроллер , 42, находится в электронной связи с приводным двигателем , 19, , так что контроллер адаптирован для выборочной передачи электронных сигналов на приводной двигатель, инструктирующих приводной двигатель вращать корзину , 15, на выборочных скоростях вращения.Контроллер , 42, дополнительно адаптирован для приема сигналов от приводного двигателя 19 , указывающих количество энергии, потребляемой двигателем для вращения корзины 15 в данный момент времени. В зависимости от мощности, потребляемой приводным двигателем 19 для вращения корзины 15 и конкретной скорости вращения корзины, контроллер 42 адаптируется для определения параметров, которые отражают характеристики нагрузки, содержащейся в корзина.Например, колебания мощности, потребляемой приводным двигателем 19, , в то время как корзина 15, вращается с по существу постоянной скоростью вращения, могут соответствовать диапазону заранее определенных параметров несбалансированной нагрузки. В некоторых вариантах осуществления значение параметра несбалансированной нагрузки представляет собой комбинацию веса груза и степени дисбаланса нагрузки в данный момент времени. В описанных вариантах осуществления параметр несбалансированной нагрузки является безразмерным параметром, указывающим степень дисбаланса нагрузки в корзине.Однако в альтернативных вариантах осуществления могут использоваться другие способы и / или структуры для расчета несбалансированного веса, степени дисбаланса или позиционирования несбалансированной части нагрузки. Например, параметр несбалансированной загрузки может быть количественным параметром, показывающим отображение веса загрузки корзины по отношению к положению в корзине.
Во время операции стирки стиральная машина 10 может выполнять различные последовательные циклы, такие как цикл замачивания, цикл стирки, цикл отжима, цикл сушки или обезвоживания и т. Д.Для каждого цикла контроллер , 42, сигнализирует приводному двигателю , 19, , вращать корзину , 15, с заданными скоростями в течение заданных интервалов времени. Временные интервалы на конкретной скорости вращения корзины 15 могут быть только мгновенными, например, когда скорость корзины увеличивается или уменьшается. Конкретный цикл может включать в себя различные скорости вращения. Функции определенных циклов, такие как слив воды для стирки из корзины , 15, во время цикла сушки, идеально выполняются при определенных эмпирически определенных скоростях вращения или близких к ним, т.е.е., «выдерживать» скорости. Однако для определенных функций стирки с определенным весом загрузки или определенными параметрами несбалансированной загрузки желаемая скорость выдержки для этой функции стирки может соответствовать резонансной частоте стиральной машины. Как хорошо известно, резонансная частота системы основана на физических характеристиках этой системы. Резонансные частоты — это частоты, на которых колеблющаяся или колеблющаяся система будет иметь тенденцию колебаться с большей амплитудой для данного входа, чем в противном случае на других частотах.Когда корзина , 15, в стиральной машине , 10, вращается со скоростью, которая заставляет несбалансированную нагрузку колебаться на резонансной частоте машины или около нее, вероятность возникновения шума, вибрации и других эффектов для стиральной машины из-за вибрации увеличивается. Таким образом, в рабочих условиях, когда шары , 34, противовеса могут выровняться с несбалансированной массой , 36, , относительно корзины , 15, , могут быть особенно проблематичными при резонансных скоростях или около них.
Чтобы избежать возможных нежелательных рабочих характеристик машины 10 во время вращения корзины на резонансных частотах или около них, контроллер 42 адаптирован так, чтобы избежать увеличения времени простоя при резонансных скоростях или, по существу, близких к ним, которые являются скоростями вращения, при которых стиральная машина , 10, и конкретная загрузка стирки могут сталкиваться с резонансными частотами. Контроллер , 42, адаптирован для предотвращения вращения приводного двигателя 19, корзины с выбранными скоростями вращения или диапазонами скоростей вращения, которые соответствуют резонансным частотам, в течение более длительного, чем заранее определенный, длительный период времени.Когда цикл стирки машины требует работы в условиях на резонансной частоте или около нее, будь то установившаяся, близкая к резонансной частоте, или переходное изменение скорости, проходящее через резонансную частоту или одну из ее гармоник, контроллер 42 может предпочтительно модулировать скорость вращения ковша в относительно узком диапазоне ниже и выше резонансной скорости или ее гармоник, чтобы избежать любых нежелательных эффектов вибрации машины. В одном варианте осуществления контроллер , 42, дает команду двигателю 19, поддерживать ненулевое ускорение вращения корзины 15 , когда скорость вращения корзины равна или близка к резонансной скорости.В других вариантах осуществления контроллер , 42, дает команду двигателю 19 поддерживать нулевое ускорение вращения корзины 15 не дольше заранее определенного промежутка времени, когда скорость вращения корзины находится в диапазоне между минимальной резонансной скоростью. и максимальная резонансная скорость.
РИС. 7A представляет собой график , 300, скорости, иллюстрирующий один вариант осуществления кривой скорости, которая включает в себя модуляцию скорости, чтобы избежать чрезмерной вибрации из-за резонанса в соответствии с раскрытием.Вертикальная ось графика представляет скорость вращения корзины 15 , а горизонтальная ось графика представляет время. График скорости , 302, представляет скорость вращения корзины 15 в данный момент времени. Следует понимать, что можно использовать любые подходящие значения скорости и времени, и график на фиг. 7A не указывает какой-либо конкретный вариант осуществления. ИНЖИР. 7B показан график ускорения 350 с графиком 352 , который соответствует скорости изменения графика скорости 300 на фиг.7А. Таким образом, график ускорения , 352, представляет ускорение вращения корзины 15, в заданный момент времени. Как показано на графике ускорения , 352, , ускорение вращения корзины , 15, больше нуля, когда график , 302, скорости имеет положительный наклон, то есть скорость увеличивается. Напротив, график , 352, ускорения ниже нуля, когда график , 302, скорости имеет отрицательный наклон, т.е. вращение корзины 15 замедляется.График ускорения , 352, равен нулю, когда график , 302, скорости является горизонтальным, то есть скорость вращения корзины 15 постоянна. Хотя показано, что ускорение корзины является постоянным в течение определенных периодов работы, можно также использовать непостоянное ускорение.
Указанный участок 304 графика скорости 302 является графическим представлением варианта осуществления примерной процедуры операции стирки, как раскрыто в данном документе.В общем, раскрытые в настоящее время системы и способы работают для относительно быстрого изменения скорости корзины в диапазоне скоростей, который простирается чуть ниже и чуть выше ожидаемой или фактической резонансной скорости или диапазона резонансных скоростей. В проиллюстрированных вариантах осуществления колебание скорости в этом диапазоне имеет в целом синусоидальную кривую, показывающую тенденцию либо к ускорению, либо к замедлению, в зависимости от того, является ли общее изменение скорости корзины ускоряющимся или замедляющимся по своей природе при пересечении резонансной скорости.Другими словами, постоянно меняющееся ускорение в короткие периоды, в то время как график скорости претерпевает модуляцию синусоидального типа, преимущественно достаточно, чтобы избежать любых эффектов вибрации, вызванной резонансом в машине. В некоторых вариантах осуществления избежать эффектов, вызванных резонансом, можно при нахождении в течение относительно коротких периодов времени в пределах диапазона резонансных скоростей, пока скорость вращения корзины не остается постоянной в этом диапазоне в течение более чем заранее определенного максимального времени выдержки.В некоторых вариантах осуществления заранее определенное максимальное время выдержки может быть определено путем измерения количества времени, в течение которого шары противовеса переходят из противофазного положения (Фиг.4) в синфазное положение (Фиг.5) при постоянная скорость вращения корзины. Считается, что эти желательные эффекты проявляются во время модуляции скорости посредством резонансных скоростей, потому что, по крайней мере частично, задержка на определенной скорости минимизирована или устранена, что, в свою очередь, дает недостаточно времени для переключения устройств балансировки веса на нежелательное расположение в соответствии с загрузкой корзины.
Обращаясь теперь к чертежам, резонансная линия 306 представляет резонансную скорость системы, определяемую контроллером 42 . Таким образом, линия резонанса 306 представляет скорость, с которой система будет испытывать резонансную частоту. Как показано в указанном разделе 304 , по мере приближения графика скорости к резонансной линии 306 график скорости 302 имеет первый участок с положительным наклоном 312 , представляющий увеличение скорости вращения корзины 15 до скорость больше резонансной.Первый участок с положительным наклоном , 312, соответствует первому положительному периоду ускорения , 356, на графике ускорения , 352, , иллюстрируя, что корзина 15 имеет положительное ускорение, когда скорость вращения корзины превышает резонансную скорость. Первый участок 312 с положительным наклоном заканчивается на первой пиковой скорости 313 . В проиллюстрированном варианте осуществления скорость вращения остается постоянной в течение периода времени, который меньше заранее определенного максимального времени выдержки.График скорости , 302, также имеет первый участок с отрицательным наклоном , 314, , представляющий уменьшение скорости вращения корзины 15 до скорости, которая меньше резонансной скорости. Как показано графически, первая часть , 314, отрицательного наклона соответствует первому периоду отрицательного ускорения 358 на графике ускорения 352 , показывая, что корзина 15 имеет отрицательное ускорение, когда корзина замедляется до резонансной скорости.Первая часть , 314, отрицательного наклона заканчивается на первой желобной скорости , 315, . В проиллюстрированном варианте осуществления первая скорость , 315, желоба существенно ниже, чем резонансная скорость, но скорость первого желоба может быть выше или близка к резонансной скорости в других вариантах осуществления.
График скорости 302 также показывает второй участок с положительным наклоном 316 , который представляет другое увеличение скорости вращения корзины 15 через резонансную скорость, указанную линией 306 , до скорости, превышающей резонансную. скорость.Второй период положительного ускорения , 360, графика ускорения , 352, соответствует второму участку с положительным наклоном , 316, и иллюстрирует, что ускорение вращения корзины 15 является положительным на всем участке второго положительного наклона при прохождении скорости вращения корзины. резонансная скорость. Вторая часть , 316, положительного наклона заканчивается второй пиковой скоростью 317 . В проиллюстрированном варианте осуществления вторая пиковая скорость , 317, больше, чем первая пиковая скорость , 313, , и существенно больше, чем резонансная скорость, но вторая пиковая скорость может быть ниже, чем первая пиковая скорость или резонансная скорость в других вариантах осуществления. .График скорости , 302, также имеет вторую часть с отрицательным наклоном , 318, , которая представляет другое уменьшение скорости вращения корзины 15 через резонансную скорость до скорости, которая меньше резонансной скорости. Второй период отрицательного ускорения , 362, графика ускорения , 352, соответствует второму участку с отрицательным наклоном , 318, и иллюстрирует, что ускорение вращения корзины 15 является отрицательным на протяжении второго участка отрицательного наклона, когда скорость вращения корзины проходит через резонансная скорость.Вторая часть , 318, отрицательного наклона заканчивается второй желобной скоростью , 319, . В проиллюстрированном варианте осуществления скорость второго желоба , 319, больше, чем скорость первого желоба , 315, , и меньше резонансной скорости, но скорость второго желоба может быть меньше, чем скорость первого желоба, или больше, чем резонансная скорость. в других вариантах.
График скорости , 302, также имеет третий участок с положительным наклоном 320 , во время которого скорость вращения корзины 15 увеличивается до скорости вращения, существенно превышающей резонансную скорость.Третий положительный период ускорения , 364, графика ускорения 352 соответствует третьему положительному наклону 320 графика скорости 302 . На протяжении третьего участка , 320, с положительным наклоном ускорение вращения корзины , 15, остается положительным, даже если скорость вращения приближается к резонансной скорости. Третий участок с положительным наклоном , 320, заканчивается на конечной скорости цикла 321 , которая является скоростью вращения, которая может быть больше второй пиковой скорости 317 и больше резонансной скорости.Как показано на графике скорости , 302, , общая скорость вращения корзины , 15, имеет тенденцию к возрастанию от скорости ниже линии резонанса , 306, до скорости выше линии резонанса через указанный участок 304 . Даже в пределах указанного участка 304 относительные скорости пиковых скоростей 313 , 317 и скоростей желоба 315 , 319 могут увеличиваться, чтобы способствовать тенденции к увеличению скорости вращения на протяжении всего цикла стирки.Однако, как показано на графике ускорения , 352, , ускорение вращения корзины 15 всегда отличное от нуля, когда скорость вращения корзины приближается или пересекает резонансную линию , 306, или, по крайней мере, не задерживается на ней. нулевое ускорение дольше заданного максимального времени выдержки. Другими словами, ускорение корзины , 15, является либо положительным, либо отрицательным, но не равным нулю в течение более чем заранее определенного максимального времени выдержки, когда скорость вращения корзины 15 приближается к резонансной скорости.
Когда желаемая скорость выдержки близка к резонансной скорости для данной системы, процедура, изображенная на фиг. 7A и фиг. 7B позволяет системе достичь желаемых результатов в отношении скорости задержки без столкновения с отрицательными резонансными эффектами, связанными с вращением корзины 15, с постоянной скоростью, близкой к резонансной скорости. Как показано, график 302 скорости на ФИГ. 7A показывает вариант осуществления, в котором контроллер , 42, заставляет скорость вращения корзины 15 избегать пребывания на резонансной скорости дольше, чем заранее определенное максимальное время задержки, путем выполнения двух циклов увеличения скорости вращения корзины выше резонансной скорости. затем ниже резонансной скорости, затем, наконец, увеличивая скорость вращения выше резонансной скорости, чтобы выполнить оставшуюся часть операции стирки.Однако предполагается, что в других вариантах осуществления контроллер , 42, может управлять скоростью вращения корзины 15 в любом количестве циклов, которые ускоряют и замедляют корзину через резонансную скорость, не задерживаясь около резонансной скорости дольше, чем заданное максимальное время выдержки.
В некоторых вариантах осуществления контроллер 42 распознает максимальную резонансную скорость, представленную линией максимальной резонансной скорости 308 на фиг.7A, которая больше, чем резонансная скорость, и минимальная резонансная скорость, представленная линией , 310, минимальной резонансной скорости на фиг. 7А. Максимальная резонансная скорость — это скорость, выше которой корзина 15 может вращаться и не испытывать существенного отрицательного резонансного эффекта. Таким образом, скорости вращения, превышающие максимальную резонансную скорость, существенно превышают резонансную скорость, чтобы уменьшить или избежать отрицательных эффектов вращения корзины 15, с постоянной скоростью, близкой к резонансной скорости.Аналогично, скорости вращения ниже минимальной резонансной скорости существенно ниже резонансной скорости, чтобы уменьшить или избежать отрицательных эффектов вращения корзины 15, с постоянной скоростью, близкой к резонансной скорости. При скоростях вращения в диапазоне между минимальной резонансной скоростью 310 и максимальной резонансной скоростью 308 поддержание постоянной скорости вращения корзины 15 потенциально может привести к отрицательным резонансным эффектам. В таких вариантах осуществления контроллер , 42, управляет ускорением вращения корзины 15 , чтобы оно было ненулевым, когда корзина вращается со скоростью между максимальной резонансной скоростью и минимальной резонансной скоростью, или, по крайней мере, управляет ускорением вращения корзины, чтобы избежать нулевого ускорения в течение времени, превышающего заданное максимальное время ожидания.В некоторых вариантах реализации пиковые скорости 313 , 317 больше максимальной резонансной скорости 308 , а минимальные скорости 315 , 319 меньше минимальной резонансной скорости 310 . Обращаясь к фиг. 7A и фиг. 7В вертикальные линии A, B, C, D, E и F показывают моменты времени, в которые график 302 скорости пересекает линию максимальной резонансной скорости 308 и линию 310 минимальной резонансной скорости. Временные сегменты между линиями A и B (сегмент AB), линиями C и D (сегмент CD), линиями E и F (сегмент EF) — это моменты времени, в течение которых график скорости 302 находится между линией минимальной резонансной скорости 310 и линия максимальной резонансной скорости 308 .Эти сегменты представляют время в течение проиллюстрированного цикла, когда скорость вращения корзины 15 проходит через резонансную скорость или, по крайней мере, потенциально проходит через резонансную скорость. Вертикальные линии A-F переносятся на график ускорения , 352, на фиг. 7Б. Как показано на графике ускорения , 352, , вращательное ускорение корзины либо ненулевое в течение каждого из сегментов AB, CD и EF, либо, по крайней мере, не сохраняется при нулевом ускорении в течение более чем заранее заданное максимальное время выдержки.Это означает, что скорость вращения корзины 15 не задерживается на каких-либо скоростях между максимальной резонансной скоростью и минимальной резонансной скоростью дольше, чем заранее определенное максимальное время задержки.
РИС. 8 представляет собой блок-схему, иллюстрирующую вариант осуществления работы контроллера , 42, во время операции стирки. В начале операции стирки контроллер , 42, определяет значение параметра несбалансированной нагрузки, связанное с конкретной загрузкой и распределением нагрузки.В альтернативных вариантах осуществления контроллер использует известные методы для определения веса загрузки для стирки в корзине 15 . На основании значения параметра несбалансированной загрузки контроллер , 42, определяет, следует ли продолжить цикл стирки или перераспределить загрузку для стирки. В варианте осуществления, показанном на фиг. 8 на 102 , контроллер 42 дает команду приводному двигателю 19 вращать корзину 15 с заданной тестовой скоростью.Затем на этапе 104 контроллер 42 получает сигнал от приводного двигателя 19 или другого источника, указывающий количество энергии, используемое приводным двигателем 19 для вращения корзины 15 на тестовой скорости, и любые колебания мощности, возникающие при поддержании тестовой скорости. В качестве альтернативы сигнал, принятый контроллером , 42, , может позволить контроллеру измерить мощность, используемую приводным двигателем 19, , на специально выбранной скорости вращения корзины 15 .На этапе , 106, , контроллер , 42, определяет параметр несбалансированной загрузки загрузки для стирки на основе количества энергии, используемой приводным двигателем 19 для вращения корзины 15 , и колебаний мощности во времени. Как только контроллер , 42, определил параметр несбалансированной нагрузки на этапе 108 , контроллер может использовать этот параметр для определения первой пиковой скорости. В качестве альтернативы, контроллер может использовать мощность, потребляемую двигателем , 19, , для определения резонансных скоростей с использованием заранее определенных эмпирических данных.Другой фактор, который можно принять во внимание при определении резонансной скорости, — это положение или конфигурация балансировочного кольца. На этапе , 110, контроллер , 42, выполняет операцию стирки, не позволяя двигателю 19 вращать корзину 15 с нулевым ускорением вращения в течение более чем заранее определенного максимального времени ожидания, когда корзина вращается между заранее определенным минимальным резонансом. скорость и заданная максимальная резонансная скорость. В альтернативных вариантах осуществления контроллер , 42, может выполнять операцию стирки, не позволяя двигателю 19 вращать корзину 15 с нулевым ускорением вращения в течение более чем заранее определенного максимального времени ожидания, когда корзина вращается в резонансе или около него. скорость.
РИС. 9A иллюстрирует вариант осуществления процесса , 200, , с помощью которого контроллер , 42, может избежать устойчивого вращения корзины , 15, на резонансной частоте или около нее в течение более чем заранее определенного максимального времени выдержки. Вариант осуществления включает в себя команду приводному двигателю 19 вращать корзину 15 с различными скоростями вращения между заранее определенной минимальной резонансной скоростью и заранее определенной максимальной резонансной скоростью, не позволяя скорости вращения оставаться постоянной в течение более чем заранее определенного максимального времени задержки между минимальная и максимальная резонансные скорости.Таким образом, контроллер 42 может помочь уменьшить эффекты отрицательного резонанса. На этапе , 202, контроллер , 42, определяет параметр несбалансированной нагрузки на тестовой скорости, которая ниже заранее определенной минимальной резонансной скорости, с использованием процесса, описанного выше, или любого другого подходящего процесса. На этапе 204 контроллер 42 сравнивает параметр несбалансированной нагрузки с эмпирически определенным максимальным параметром несбалансированной нагрузки.
Когда параметр несбалансированной нагрузки больше, чем параметр максимальной несбалансированной нагрузки, контроллер 42 дает команду приводному двигателю 19 перераспределить загрузку стирки в корзине по адресу 208 .В некоторых вариантах осуществления перераспределение загрузки для стирки выполняется путем изменения скорости вращения корзины 15 , например, путем уменьшения скорости вращения корзины 15 для перераспределения загрузки для стирки внутри корзины, а затем увеличения скорости вращения снова на тестовую скорость, чтобы повторно определить параметр несбалансированной нагрузки.
Когда параметр несбалансированной нагрузки меньше, чем параметр максимальной несбалансированной нагрузки, контроллер 42 дает команду приводному двигателю 19 увеличить скорость вращения корзины 15 до первой пиковой скорости без поддержания нулевого ускорения на время, превышающее заранее установленное максимальное время выдержки.В проиллюстрированном варианте осуществления первая пиковая скорость больше минимальной резонансной скорости и меньше заранее определенной максимальной резонансной скорости. На этапе 212 контроллер 42 дает команду двигателю привода 19 уменьшить скорость вращения корзины 15 , не поддерживая нулевое ускорение вращения при скорости вращения выше минимальной резонансной скорости в течение более длительного времени, чем заранее определенное максимальное время задержки. На этапе 214 контроллер 42 может дать команду приводному двигателю 19 повторить этап 210 , увеличив скорость вращения до скорости выше минимальной резонансной скорости без задержки дольше максимального времени задержки, с последующим уменьшением скорости вращения. скорость, необходимая для выполнения функции цикла стирки.
Как только контроллер 42 определяет, что желаемая функция цикла стирки выполнена, контроллер может дать команду приводному двигателю 19 продолжить работу со скоростью, подходящей для следующей части операции стирки, на этапе 216 . В некоторых вариантах осуществления контроллер , 42, определяет, переходить ли к следующей части операции стирки, давая команду приводному двигателю 19 вращать корзину 15 с постоянной скоростью, которая ниже минимальной резонансной скорости.В таких вариантах осуществления контроллер , 42, может контролировать мощность, потребляемую приводным двигателем , 19, , для определения другого параметра несбалансированной нагрузки, указывающего, должен ли контроллер перейти к следующей части операции стирки.
РИС. 9B иллюстрирует другой вариант осуществления процесса , 300, , с помощью которого контроллер , 42, может по существу избежать негативных эффектов резонансных скоростей. На этапе , 302, контроллер , 42, определяет резонансную скорость или скорости, используя процесс, описанный выше, или любой другой подходящий процесс.На этапе , 304, контроллер , 42, сравнивает резонансные скорости с предпочтительными скоростями выдержки для выбранной операции стирки. На этапе , 306, контроллер , 42, определяет, включает ли выбранная операция стирки для стиральной машины 10 циклы стирки с предпочтительными скоростями выдержки, которые равны или близки к любым резонансным скоростям. Когда никакие скорости выдержки не соответствуют резонансной скорости, операция стирки может продолжаться нормально, как показано под номером 308 , без учета проблем резонансной скорости.Когда контроллер , 42, определяет, что по крайней мере одна скорость выдержки равна или близка к любой резонансной скорости, контроллер соответствующим образом регулирует цикл стирки, как показано позицией 310 . На этапе 312 , вместо того, чтобы поддерживать скорость вращения корзины, близкую к скорости задержки, контроллер 42 дает команду приводному двигателю 19 увеличить скорость вращения корзины 15 , по крайней мере, до скорости, которая больше, чем выдерживать скорость и резонансную скорость, поддерживая ненулевое ускорение вращения на резонансной скорости или около нее.В некоторых вариантах осуществления контроллер , 42, может дать команду приводному двигателю 19 поддерживать скорость вращения корзины 15 на скорости, существенно превышающей резонансную скорость в течение интервала времени, например от 0 секунд до 1 секунды, или для другое заранее определенное время. На этапе 314 контроллер 42 дает команду приводному двигателю 19 постепенно уменьшать скорость вращения корзины 15 до скорости, которая меньше, чем скорость задержки или резонансная скорость, при сохранении ненулевого вращения ускорение на уровне или около резонансной скорости.На этапе , 316, контроллер 42 может дать команду приводному двигателю 19 повторить этап , 312, , увеличив скорость вращения до скорости, превышающей скорость задержки и резонансную скорость, с последующим этапом 314 постепенного уменьшения скорость вращения ниже скорости выдержки и резонансной скорости, что необходимо для выполнения функции цикла стирки. Как только контроллер , 42, определяет, что для выполнения желаемой функции цикла стирки было выполнено соответствующее количество ускорений выше скорости выдержки и замедлений ниже скорости выдержки, контроллер по адресу 318 может дать команду приводному двигателю 19 , чтобы продолжить работу со скоростью, подходящей для следующей части операции стирки.
Пример процесса, показанного на фиг. 8 и фиг. 9A и 9B, может происходить во время цикла обезвоживания, когда стиральная машина 10, удаляет мыльную пену и воду из белья для стирки. Контроллер , 42, может увеличивать скорость вращения до скорости между минимальной резонансной скоростью и максимальной резонансной скоростью и поддерживать постоянную скорость в течение, включительно, от примерно 0 секунд до примерно 5 секунд. Затем контроллер , 42, постепенно снижает скорость вращения, что может дать время для удаления воды и пены из корзины 15 .Поскольку более низкие скорости вращения могут не извлекать столько воды, сколько более высокие скорости вращения, контроллер , 42, может дать команду приводному двигателю 19, увеличить скорость вращения до скорости между минимальной и максимальной резонансными скоростями, не задерживаясь на более, чем заранее определенное максимальное время пребывания. В некоторых вариантах реализации заданное максимальное время пребывания может находиться в диапазоне от примерно шести секунд до примерно двенадцати секунд или от примерно восьми секунд до примерно десяти секунд в других вариантах реализации.В других вариантах осуществления заданное максимальное время выдержки составляет около 8 секунд. Почти постоянное изменение скорости вращения удерживает шарики противовеса 34 в балансировочном кольце 28 в запаздывающем или противофазном положении за несбалансированной массой 36 в корзине 15 . Когда они удерживаются в запаздывающем положении, шары противовеса 34 не могут «догнать» несбалансированную массу 36 для достижения синфазного состояния. Таким образом, корзина , 15, будет оставаться хорошо сбалансированной во всем диапазоне скоростей вращения, что максимизирует удаление воды и мыльной пены, не вызывая чрезмерного движения машины или других негативных эффектов.Контроллер 42 может дать команду приводному двигателю 19 ускоряться и замедляться в диапазоне между минимальной и максимальной резонансными скоростями столько раз, сколько необходимо, чтобы стиральная машина 10 могла надлежащим образом удалить мыльную пену и воду из белья . Величина последовательных ускорений и замедлений может быть определена как заранее определенная величина на основе типа цикла стирки или операции стирки. В качестве альтернативы, количество последовательных ускорений и замедлений через резонансную скорость может быть определено путем измерения изменяющегося веса груза и остановки последовательностей ускорения и замедления, когда достигается заранее определенный или рассчитанный желаемый вес груза.
В качестве альтернативы или в дополнение к процедурам, показанным на фиг. 8, 9 A и 9 B, во время периодов операции стирки, для которых скорость вращения корзины 15 изменяется, контроллер 42 может регулировать ускорение и замедление скорости вращения в соответствии с задержкой время попадания шаров противовеса 34 в кольца баланса 28 . В такой процедуре скорость корзины соответствует скорости противовеса, и шары противовеса 34 не «догоняют» несбалансированную массу 36 и входят в синфазное положение.В результате шарики противовеса , 34, остаются в противофазном положении напротив несбалансированной массы 36 в корзине 15 , и отрицательные эффекты из-за несбалансированной нагрузки уменьшаются.
РИС. 10 и фиг. 11 иллюстрируют разницу в эффектах, обнаруженных эмпирически между традиционными операциями стирки и операциями стирки с использованием раскрытых способов и процессов. Фиг. 10A, 10 B и 10 C показывают графики эмпирически полученных данных.Каждый график на фиг. 10 иллюстрирует эффекты, связанные с выполнением ранее известных операций стиральной машины. Каждый график представляет рабочее состояние при постоянной распределенной нагрузке. На каждом графике изменяющаяся несбалансированная нагрузка вращается с различными скоростями вращения машины. На проиллюстрированных фигурах горизонтальные оси представляют возрастающую скорость вращения корзины 15 , а вертикальные оси представляют возрастающую несбалансированную нагрузку. Каждый график на фиг. 10 показаны результаты с использованием различных уровней распределенной нагрузки, обозначенных как S (маленький) на фиг.10A, M (средний) на фиг. 10B и L (большой) на фиг. 10C. На каждой фигуре заштрихованные области 50 указывают рабочие условия, в которых во время экспериментов присутствовали вибрация и / или шум, превышающие нормальные. Например, вибрация выше нормы может включать чрезмерный шум или чрезмерное движение машины в результате несбалансированной нагрузки.
РИС. 11 показаны графики, полученные в тех же экспериментальных условиях, что и на фиг. 10. Фиг. 11A, 11 B и 11 C, однако, представляют собой отрицательные эффекты, зарегистрированные при использовании операций стирки, раскрытых в данном документе и проиллюстрированных на фиг.7, фиг. 8, фиг. 9A и фиг. 9B. ИНЖИР. 11A показывает небольшую распределенную нагрузку (S), фиг. 11B показывает среднюю распределенную нагрузку (M), а на фиг. 11C показывает большую распределенную нагрузку (L). Как и в случае заштрихованных областей 50 на фиг. 10 заштрихованные области 52 на фиг. 11 указывают рабочие условия, в которых отрицательные эффекты были зарегистрированы во время экспериментов с использованием описанных процедур и устройства промывки. Как видно из фигур, графики на фиг. 11 показывают гораздо меньше отрицательных эффектов от несбалансированных нагрузок, чем соответствующие графики на фиг.10. Это указывает на то, что раскрытые процедуры, способы и устройства могут уменьшить чрезмерное движение машины и шум, которые могут возникнуть в результате несбалансированной загрузки стиральных машин во время операций стирки.
Следует принять во внимание, что вышеприведенное описание предоставляет примеры раскрытой системы и технологии. Однако предполагается, что другие реализации раскрытия могут в деталях отличаться от приведенных выше примеров. Все ссылки на раскрытие или его примеры предназначены для ссылки на конкретный пример, обсуждаемый в этот момент, и не предназначены для наложения каких-либо ограничений в отношении объема раскрытия в более общем смысле.Любые формулировки различия и пренебрежительного отношения к определенным характеристикам предназначены для того, чтобы указать на отсутствие предпочтения в отношении этих характеристик, но не для полного исключения их из объема раскрытия, если не указано иное.
Перечисление диапазонов значений здесь просто предназначено для использования в качестве сокращенного метода ссылки на каждое отдельное значение, попадающее в этот диапазон, если иное не указано в данном документе, и каждое отдельное значение включено в спецификацию, как если бы оно было отдельно изложено в данном документе. .Все способы, описанные в данном документе, могут выполняться в любом подходящем порядке, если иное не указано в данном документе или иным образом явно не противоречит контексту.
Соответственно, это раскрытие включает все модификации и эквиваленты предмета изобретения, изложенные в прилагаемой формуле изобретения, как это разрешено применимым законодательством. Более того, любая комбинация вышеописанных элементов во всех их возможных вариациях охватывается раскрытием, если иное не указано в данном документе или иным образом явно не противоречит контексту.
Анатомия и детали стиральной машины
Ваша стиральная машина представляет собой сложное устройство, и иногда вы можете немного запутаться, когда дело доходит до установки стиральной машины или даже решения проблем со стиральной машиной . Чтобы помочь вам лучше понять свою стиральную машину, вот введение в детали стиральной машины, а также некоторая базовая информация о том, как она работает.
Части стиральной машины
Поскольку каждая стиральная машина имеет свой собственный дизайн и особенности, некоторые детали могут отличаться в зависимости от вашей машины.Но познакомьтесь со своей стиральной машиной с некоторыми общими деталями, которые вы можете найти в своей машине.
Водяной насос. Это обеспечивает циркуляцию воды в машине в двух направлениях. Он используется для циркуляции воды во время цикла стирки, а также для слива воды во время цикла отжима.
Клапан подачи воды. Он расположен рядом с точкой входа воды, которая открывается и закрывается автоматически, когда вы загружаете одежду, в зависимости от того, сколько воды требуется.
Барабан.Знаете ли вы, что в стиральных машинах на самом деле две ванны? Тот, куда вы видите, где загружена одежда, — это внутренний барабан, который вращается вокруг стиральной машины и перфорирован с отверстиями, позволяющими воде входить и выходить. Внешний бак содержит внутренний барабан и воду, предотвращая ее утечку в остальную часть машины и поддерживает внутренний барабан.
Мешалка или лопасти. Он находится внутри бака стиральной машины и помогает стирать белье. Большинство полностью автоматических стиральных машин имеют эти лопасти на вращающемся внутреннем барабане, который управляется вращающимся диском, тогда как полуавтоматические стиральные машины используют мешалку, которая вращается внутри машины для создания тока в машине.В любом случае они предназначены для перемещения одежды во время стирки, чтобы моющее средство подействовало и удаляло частицы грязи и загрязнения с вашей одежды, помогая одежде тереться друг о друга во время стирки.
Мотор стиральной машины. Это в сочетании с мешалкой или диском, который вращает барабан, производит вращательное движение. Это в основном механизм, который заставляет вашу машину работать.
Сливная труба. Вся грязная вода после стирки удаляется из машины через сливную трубу.
Печатная плата (PCB). Здесь вы найдете основную электронику, которая управляет машиной, от электрических компонентов до цепей. Они могут быть запрограммированы и помогают управлять машиной, выступая в качестве искусственного интеллекта стиральной машины, иногда даже определяя время, необходимое для полоскания или стирки.
Таймер. Это помогает установить время стирки одежды, которое можно установить вручную или автоматически.
Нагревательный элемент. Это нагревает воду в стиральной машине до желаемой температуры.
Как работает стиральная машина?
Большинство процессов в вашей стиральной машине управляются электрически, например, барабан, клапаны, насос, двигатель и нагрев. Средняя стирка будет выглядеть примерно так:
Вы загружаете в машину белье, дозируете Ariel и выбираете нужную программу.
Программатор в вашей машине открывает клапаны, чтобы пропустить в машину горячую и холодную воду, которая затем заполняет обе бочки.Некоторое количество воды также попадает в лоток для моющего средства (если он используется в вашей машине) и вымывает все моющее средство в основную часть машины.
Клапаны отключаются, когда вода поступает в машину.
Термостат измеряет количество воды, поступающей в вашу стиральную машину, и может нагреть воду с помощью нагревательного элемента до необходимой температуры.
Когда вода достигает желаемой температуры, внутренний барабан начинает вращаться вперед и назад, перемешивая одежду в теплой мыльной воде, взбалтывая ее, чтобы удалить пятна и загрязнения.
Моющее средство помогает удалить грязь с одежды и втягивает ее в воду.
Клапан снова открывается, и грязная вода стекает из бочек. Насос помогает избавиться от воды.
Клапан снова пропускает чистую воду в бочки.
Внутренний барабан снова вращается, чтобы смыть одежду от остатков грязной воды или моющего средства.
После ополаскивания внутренний барабан начинает вращаться на высокой скорости, чтобы удалить оставшуюся воду. Эта вода выходит через небольшие отверстия во внутреннем барабане во внешний барабан, прежде чем насос удалит оставшуюся воду, и ваша одежда будет готова к сушке.
Выявление первопричины проблемы, которая может возникнуть в вашей машине
При таком большом количестве сложных компонентов в стиральной машине есть много вещей, которые могут выйти из строя с вашей стиральной машиной. У вас могут возникнуть проблемы во время установки стиральной машины , если водоснабжение подключено неправильно, или вы обнаружите, что вам нужен ремонт стиральной машины, так как двигатель выходит из строя или не работают клапаны. Если вы не знаете, что делаете со своей машиной, лучше позвонить профессионалу, иначе вы рискуете нарушить гарантию.
Однако, если вы обнаружите, что ваша полностью автоматическая стиральная машина не дает желаемых результатов по удалению пятен , возможно, проблема в моющем средстве. Моющее средство для ручной стирки может привести к образованию слишком большого количества пены в вашей машине во время стирки, что затруднит удаление пятен и удаление моющего средства. Вот почему вы захотите использовать моющее средство, предназначенное для полностью автоматических стиральных машин, таких как Ariel.
Ariel специально разработан для удовлетворения ваших потребностей и уникальной формулы, обеспечивающей наилучшую производительность внутри вашей стиральной машины.Ariel предлагает ассортимент моющих средств от обычных Ariel (для ваших полуавтоматических стиральных машин) до Ariel Matic Front Load (для вашей полностью автоматической стиральной машины с фронтальной загрузкой) и Ariel Matic Top Load (для полностью автоматической стиральной машины с верхней загрузкой).
