Стиральная машина волна 2ма инструкция: Стиральная машина «Волна-2М»

Содержание

инструкция по эксплуатации и схема

Один из самых крупных в СССР заводов носил название «Красное Сормово». Он занимался выпуском ракет, а с 1959 начал производить бытовую технику. Первой стиральной машиной завода стала Волна, после неё выпустили более продвинутую модель — Волна 2М.

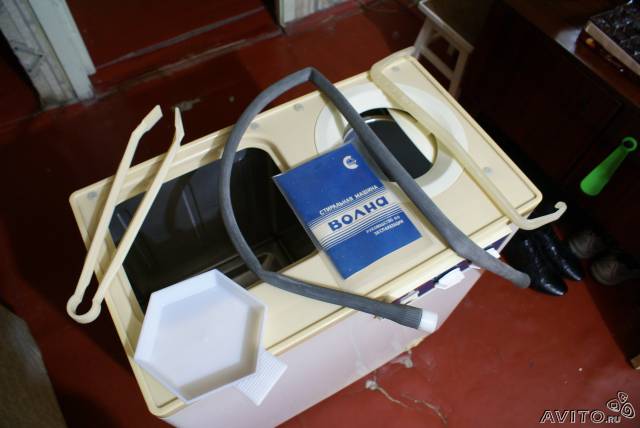

Стиральная машина Волна

Характеристика стиральной машины Волна

Волна — электрическая стиральная машина полуавтоматического типа. Её габариты составляют 82х70х45 см, вес — 52 кг. Она состоит из двух частей: стирального бака и центрифуги для отжима белья. Подробная схема стиральной машины волна представлена на фото.

Стиральный бак выполнен в форме цилиндра и обладает ёмкостью 35 л. На дне бака установлены два диска из пластика, которые вращаются в одну сторону. Скорость вращения — 600 об/мин. Чтобы вода стекала к наносу, на дне бака предусмотрены канавки. Специальная сетка обеспечивает защиту насоса от попадания грязи.

Инструкция

Корзина центрифуги имеет форму усечённого конуса. Скорость её вращения составляет 1400 об/мин. Максимально в неё можно поместить 2 кг белья. Процесс отжима белья занимает несколько минут.

Двигатель стиральной машины Волна — асинхронный и однофазный АОЛГ-22-4С. Его мощность составляет 250 Вт. Электрический двигатель вертикально закреплён на тележке, как показано на схеме. Шкив нижнего полувала отвечает за вращение центрифуги, а верхнего — стирального бака.

Панель управления

В стиральной машине Волна 59 установлены 2 насоса. Один из них отвечает за откачку воды из центрифуги и стирального бака, он работает постоянно. Второй насос предназначен для откачивания раствора из стирального бака. В процессе стирки и отжима этот насос не работает. Для его активации после завершения стирки следует передвинуть ручку, установленную внизу передней панели. Ремонт стиральной машины Волна можно осуществить своими руками, используя схему, представленную на фото.

Оба бака стиральной машины Волна 59 оснащены крышками. Разработчиками предусмотрена ещё одна верхняя крышка прямоугольной формы и с ровной поверхностью. Она позволяет использовать верхушку стиральной машины в качестве столика. Крышка бака для отжима крепится к остальной части корпуса на шарнирах. Для безопасности, при подъёме крышки более чем на 15 градусов, происходит автоматическое отключение двигателя и примерно через 10 секунд центрифуга полностью прекращает движение.

Активатор стиральной машины

В соответствии с инструкцией, прилагающийся к бытовому прибору, для его запуска необходимо лишь подключить шнур питания к розетке и повернуть рычаг таймера, который располагается по центру фронтальной панели корпуса. По истечении времени, указанном на таймере, стиральная машинка отключается автоматически. Одновременно Волна может обрабатывать до 4 кг белья: по 2 кг в стиральном баке и центрифуге. Ремонт стиральной машины Волна своими руками можно увидеть на видео.

Особенности устройства и эксплуатации модели Волна 2М

Более усовершенствованным вариантом стиральной машины Волна стала выпущенная позже модель Волна 2М. Её габариты составляют 68,7х41х72,5 см, а вес — 42 кг.

Стиральная машина Волна 2М имеет два режима стирки:

Нормальный. В этом режиме активатор стирального бака крутится по часовой стрелке, обеспечивая интенсивную циркуляцию раствора. При таких условиях рекомендуется стирать тяжёлые и сильно загрязнённые ткани.
Бережный. Активатор крутится против часовой стрелки, раствор циркулирует не так интенсивно. Этот режим подходит для стирки деликатных тканей, например, капрона или шёлка. Также в этом режиме стирают вещи, которые слабо загрязнены.

Для выбора режима работы стиральной машины на её передней части располагается рычаг. Выставив его в положение «l», можно запустить нормальный режим, в положении «ll» — бережный режим.

Отсек для стирки

Центрифуга используется для отжима белья. Для быстрой остановки центрифуги в конструкции установлено тормозное устройство.

Ёмкость стирального бака машины Волна 2М такая же, как у предыдущей модели, и составляет 36 л. Максимальная загрузка белья в бережном режиме не должна превышать более 1 кг, а в нормальном режиме — более 2 кг.

В инструкции по эксплуатации устройства указан порядок действий, необходимый для запуска:

Снять крышку с верхушки стиральной машины.
Достать вилку электрического шнура и вставить в розетку.
Наполнить стиральный бак горячей водой на 1-15 см выше указанного уровня. Если бельё перед стиркой замачивалось, то бак нужно наполнить водой на 2-3 см ниже указателя.
Установить рычаг на выбранном режиме стирки.
Повернуть переключатель времени по часовой стрелке, установив на значении 1 или 2 мин. Засыпать стиральный порошок в воду. Повернуть переключатель на нужное время стирки.
Поместить грязное бельё. Нужно складывать в бак по одной вещи, стараясь не допускать воздушных промежутков. Машинка автоматически отключится по истечении заданного времени.
Вытащить бельё из стирального бака и поместить в корзину для отжима. Установить предохранительную сетку. Закрыть крышку центрифуги и установить переключатель на «Отжим».

Стиральная машина Волна 2М, в отличие от предыдущей модели, оснащена двумя электродвигателями. Один отвечает за вращение стирального бака, а второй — за движение центрифуги.

Инструкция для стиральной машины Волна позволяет самостоятельно осуществить ремонт в случае поломки отдельных деталей конструкции.

Волна и Волна 2м — старые советские стиральные машины, которые до сих пор пользуются популярностью у некоторых людей. Они практичны и долговечны, но главные преимущества — низкая цена и легкий ремонт.

Как пользоваться стиральной машиной Волна

Стиральная машина Волна впервые была выпущена в 1959 году, являлась одной из самых технологичных моделей того времени. Спустя полтора десятилетия ей на смену пришла более усовершенствованная модель Волна 2М. Представленная стиральная машина настолько хорошо зарекомендовала себя, что и на сегодняшний день является достаточно востребованной. В первую очередь это обусловлено максимальной простотой в управлении, которое состоит всего из двух реле и клавиши выбора режима. Вторым неоспоримым фактом является качественная, достаточно бережная стирка тканей любых типов.

Так же пользу волны говорит и тот факт, что ее обслуживание и ремонт в случае поломки (который можно проводить и самостоятельно) будет экономически выгодным, со стоимостью в десятки раз меньше современных аналогов.

Общие сведения

Стиральная машина Волна является электрической полуавтоматической техникой, предназначенной для использования в бытовых условиях. Используется для стирки тканей любых видов. Оборудование имеет оптимальные габариты для установки в жилых помещениях. Модель Волна 59 имеет размер 82х70х45 см, вес 52 кг. Модель Волна 75 является менее габаритной с размером 72,5х68,7х41 см и весом 42 кг. Машинка состоит из двух отсеков: стирального бака, а также центрифуги, которая осуществляет отжим белья.

Волна

Стиральный бак

Стиральный отсек Волны изготавливается из нержавеющей стали высокой марки, имеет объем 36 литра. Процесс стирки осуществляется при помощи двух пластиковых дисков, вращающихся в одну сторону при скорости 600 оборотов в минуту. Для стекания грязной воды к насосу предусмотрены канавки. Защиту насоса от застревания мелких предметов или мусора, который может остаться в карманах одежды, осуществляет сетка, расположенная на дне бака.

Центрифуга

Внешне эта часть представляет собой усечённый конус, выполненный из алюминиевого сплава. Сушка белья происходит при скорости вращения, составляющей 1400 оборотов в минуту, благодаря чему этап отжима длится всего лишь несколько минут. Допустимый вес белья составляет максимум 2 килограмма.

В модели Волна предусмотрены 2 насоса, один из которых отвечает за откачивание воды из центрифуги и бака, второй за выведение раствора из отсека для стирки. Первый насос работает все время, а второй активируется только по завершению процесса стирки. В этом варианте техники предусмотрено наличие одного двигателя. На 2-х баках оборудования имеются крышки, которые в целях безопасности при подъёме более чем на 15 градусов, запускают автоматическое отключение мотора и на протяжении 10 секунд остановку барабана.

Для начала работы машинки необходимо в соответствии с инструкцией по эксплуатации:

включить шнур питания в розетку;
установить рычаг автотаймера.

Отключение оборудования осуществляется в автоматическом режиме, по окончанию времени, выставленного на таймере.

Волна 2М

Модель Волна 2М отличается от своей предшественницы наличием такой дополнительной характеристики как 2 вида работы:

Нормальный
Бережный

В нормальном режиме активирующий элемент вращается по часовой стрелке, гарантируя качественную циркуляцию мыльной жидкости.

Используется для тяжелых и сильно загрязненных тканей. Максимально допустимый объем вещей составляет 2 килограмма.

В бережном режиме активатор вращается против часовой стрелки, а циркуляция мыльного раствора не имеет такой интенсивности. Используется для деликатных и слабозагрязненных тканей, в том числе шерсти, шёлка. Объем загрузки составляет 1 килограмм.

Объем стирального бака Волны 2М так же, как и у более ранней модели составляет 36 литров. Одной из отличительных характеристик представленной модели от ее предшественницы является наличие двух электродвигателей, один из которых отвечает за вращение стирального бака, а второй приводит в движение центрифугу.

Подготовка к работе и запуск машины

Отсоединить основную крышку от верхней части оборудования.
Достать провод, закрепленный на задней стенке и подключить его к сети.
Залейте бак горячей или теплой водой, соответствии с видом ткани, на 1-15 сантиметров выше обозначенного уровня. Если бельё предварительно подвергалось замачиванию, то в бак следует набрать воды на 2-3 сантиметра ниже указанной черты.
В зависимости от типа ткани и степени ее загрязнения установите клавишу режима на нормальную или бережную стирку.
Поверните по часовой стрелке ручку реле времени «СТИРКА» на 1-2 минуты.
Добавьте в воду необходимое количество жидкого или сухого порошка.
Выставьте реле на необходимое время.
Опустите в устройство каждую единицу белья по отдельности, не допускайте образование в вещах воздушных пузырей. В случае, если барабан не крутиться, значит, вы превысили допустимый объем белья, попробуйте убрать 1-2 вещи.
Закупорьте крышку бака.
Машина закончит стирку в автоматическом режиме по окончании установленного времени. В случае необходимости более быстрого отключения оборудования, поверните реле таймера против часовой стрелки, включив его на 1-2 минуты.
Переместите выстиранное белье из стирального бака в бак для сушки и установите предохранительную сетку.
Опустите крышку центрифуги и поставьте переключатель на режим «Отжим».

Процесс полоскания осуществляется по тому же принципу, что и стирка, только без использования порошка и на более низких температурах воды.
