Стиральная машина вятка автомат электрическая схема: Вятка автомат сма 40б схема подключения электродвигателя. Какая мощность у электродвигателя стиральной машины? Рис1.Конструкция стиральной машины ”Вятка-Автомат”

Устройство, разборка, сборка и ремонт малогабаритной стиральной машины Мини-Вятка

Рис. 1. Конструкция стиральной машины Мини-Вятка

а — конструкция: 1 — поддон; 2, 6,12, 16 — винты; 3 — кулачок; 4 — основание; 5 — стенки; 7, 9 — хомуты; 8,10 — конденсаторы; 11 — крышка привода; 13, 21, 33 — гайки, 14 — ручка; 15 — пробка; 17 — реле времени; 18 — крышка бака; 19 — бак; 20 — стопор; 22 — подшипник активатора; 23, 24, 30, 31 — шайбы; 25 — активатор; 26 — колодка зажимов; 27 — кронштейн; 28 — электродвигатель; 29 — шланг; 32 — шкив активатора; 34 — ременная передача; 35 — стопорное кольцо; 36 — шкив двигателя; 37 — болт

Стиральная машина Мини-Вятка СМ-1,5 состоит из стирального бака 19 (рис. 1), электропривода, крышки 18 бака, активатора 25 и соединительного шнура. Стиральный бак имеет выемку в днище для установки активатора и выступы на внутренней стенке, указывающие на максимальный и минимальный уровень воды для стирки и полоскания. Активатор приводится во вращение электродвигателем через ременную передачу 34. Привод стиральной машины состоит из электродвигателя 28, реле времени 17 и конденсаторов 8 и 10. Пуск и останов привода активатора осуществляются при помощи реле времени, ручка 14 которого выведена на панель пульта управления. Время стирки регулируется реле времени от 0 до б мин. Цикл работы: 50 с — вращение в одну сторону, 10 с — перерыв, 50 с — вращение в другую сторону, 10 с — перерыв и т.д. На дне машины расположен сливной патрубок со сливным шлангом 29.

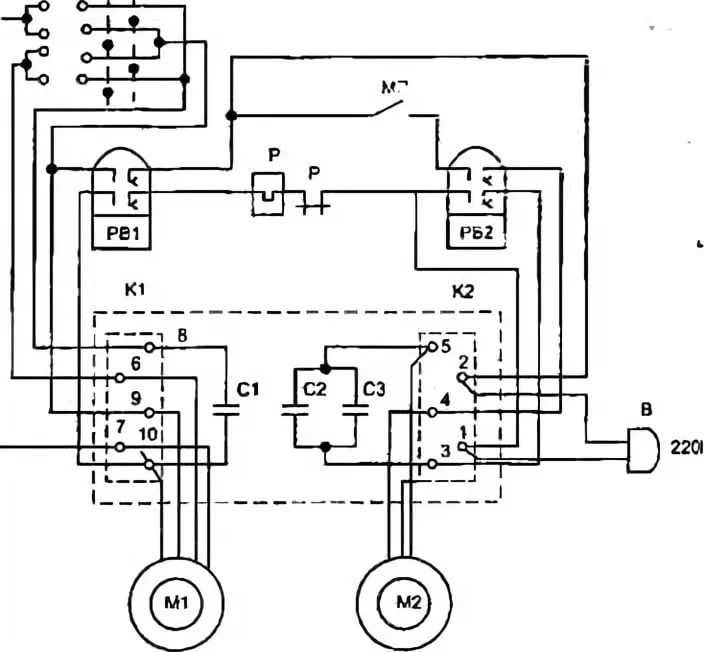

C1, С2 — конденсаторы, К — циклическое реле времени РВЦ-6-50; R — резистор; М — электродвигатель АВЕ-071-4С

Разборка машины стиральной машины Мини-Вятка

Разборка машины. Вынуть пробку 15 (см. рис. 1), отвернуть винт 16 и снять ручку 14. Отвернуть гайку 13, снять крышку 11 привода, отвернуть винт 2 крепления кулачка 3 и снять стенку 5 с электрооборудованием. Перевернуть машину, отвернуть винты и снять поддон 1.

Собрать машину в обратной последовательности. При этом следует учесть, что допустимый зазор между баком 19 и стенкой 5 не более 0,5 мм. Регулировка величины зазора обеспечивается фиксацией кулачка 3 винтом 2.

Ремонт и замена деталей в стиральной машины Мини-Вятка

Замена подшипника активатора. Ослабить болты крепления электродвигателя. Снять ремень 34 со шкива 32. Отвернуть гайку 21 крепления шкива, выбить стопор 20, снять активатор 25, снять шайбы 23 и 24, отвернуть гайку 33 и снять подшипник 22. Устанавливают подшипник в обратной последовательности. Допустимый выступ поверхности активатора над плоскостью дна бака должен быть не более 2 мм. Установку активатора регулируют шайбой 23 между активатором и шайбой 24. Допускаемое осевое смещение активатора не более ±0,5 мм. Допускаемое смещение канавки шкива 32 активатора относительно канавки шкива 36 электродвигателя не более 1 мм. При большом смещении отрегулировать положение канавок установкой шайб 23 и 24.

Не допускается радиальное смещение шкива на оси активатора.

Замена электродвигателя. Ослабить болты 37 крепления электродвигателя, снять ремень, вынуть стопорное кольцо 35. Снять с помощью съемника шкив с вала электродвигателя. Отсоединить электропровода от зажимов 26. Снять электродвигатель. Новый двигатель установить в обратной последовательности.

Замена реле времени. Отсоединить электропровода. Отвернуть винты 12 крепления реле, снять реле. Новое реле установить в обратной последовательности.

Замена конденсаторов. Отсоединить электропровода. Отвернуть винт б крепления кронштейна 27 и вынуть кронштейн из пазов в стенке. Отвернуть винты хомутов крепления 7 и 9 к кронштейну. Снять конденсаторы. Установить новые конденсаторы.

Замена ремня. Ослабить болты 37 крепления электродвигателя к основанию. Снять ремень и установить новый. Натяжение фемня должно быть таким, чтобы обеспечивался прогиб его ветви на 3. ..4 мм под воздействием силы 400 гс.
