Наверное, у всех нас дома есть стиральная машина, но почти никто из нас не знает об ее устройстве. Однако, устройство стиральной машины автомат может заинтересовать всех, кто решил заняться ремонтом этого вида техники. Или же вы хотите отремонтировать свою стиральную машину самостоятельно и для этого вам также желательно изучить устройство.
Именно поэтому здесь мы и разберем этот вопрос и попытаемся полностью ответить на него.

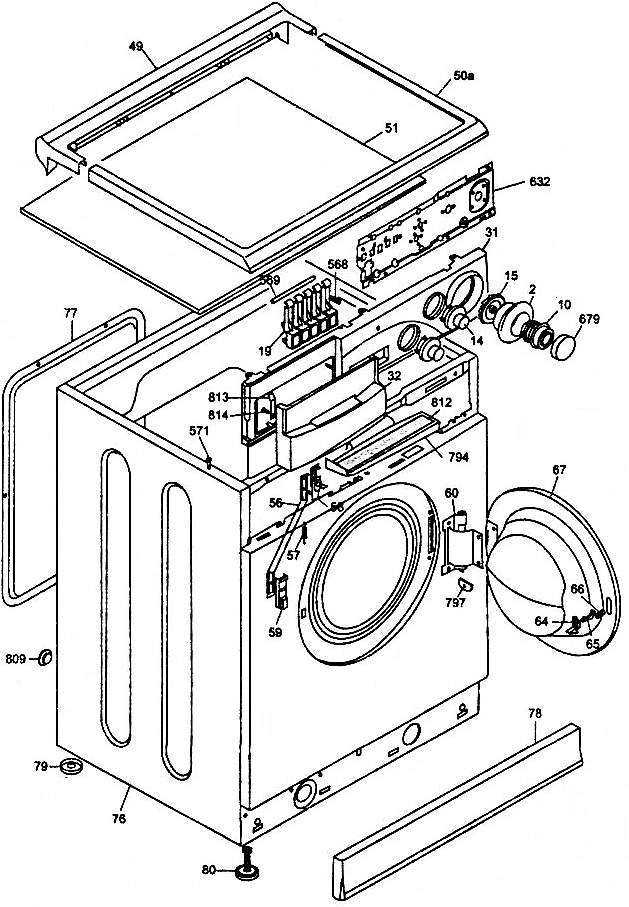

Схема стиральной машины
Перед тем как приступить к поэтапному разбору всех деталей и рассматривать как устроена стиральная машина в мелочах, давайте посмотрим сначала чертеж устройства стиральной машинки, которая сразу скажет о многом и даст вам общее представление.
Модуль управления и электроника
Начнем мы, конечно же, с самого главного в стиральной машине, и, наверное, многие могли подумать, что это бак стиралки или же барабан. Но нет, главная деталь, без которой все остальное просто не будет работать – это модуль управления.
Эта деталь представляет из себя «мозг» стиральной машины, она следит за работой всей системы и вовремя отдает сигналы двигателю и другим элементам о начале и окончании работы.
Именно модуль управления содержит «список» всех программ для стирки и выполняет их безошибочно. У каждой стиральной машины он может быть разный, один «умнее», другой не очень, но задача у всех одинаковая. Если модуль выходит из строя, то стиралка начинает глючить или вовсе перестает работать. Замена такого блока достаточно дорогая процедура.
Чтобы управляющий модуль мог контролировать весь процесс стирки, ему необходимы входные сигналы, которые предоставляются с помощью различных датчиков. Давайте разберем их по порядку.
Датчик уровня воды
Мы уже подробно рассматривали устройство прессостата, и вы можете прочитать про него подробнее. Здесь же мы вкратце упомянем его: этот датчик предназначен, чтобы контролировать уровень воды в баке стиральной машине. Нужно это для того, чтобы модуль управления знал есть ли вода в баке и сколько ее.
Вместе с этим датчиком в стиральной машине присутствует воздушная камера, которая подает на датчик давление в зависимости от наполненности бака водой.
Термостат
Этот датчик обычно устанавливается внизу бака, частично утопленный в него. Его работа – определять температуру воды в баке и отсылать показания управляющему модулю.
Таходатчик
Этот датчик нужен для того, чтобы контролировать обороты двигателя стиральной машины. Без него не возможно было бы применять различные обороты на разных режимах стирки и при отжиме.
Остальная электроника
К остальной электронике относится передняя панель управления со световой индикацией и дисплеем, а также различные реле и провода, которые соединяют все компоненты между собой.
Исполняющие элементы
Когда модуль управления получил все необходимые данные от вас через панель управления, а также от датчиков об их состоянии, он отдает необходимые команды исполняющим органам, которые и приводят весь механизм в действие.
Замок дверцы люка
Перед началом стирки сигнал поступает на замок дверцы люка, который блокирует ее до окончания стирки.
Клапан подачи воды
После этого нужно залить воду в стиральную машину, для чего открывается электроклапан подачи воды, который закрывается после того, как от прессостата придет сигнал, что бак уже полон.
Двигатель
Для того, чтобы привести бак в действие, отправляется необходимый сигнал на двигатель, который начинает вращение. Сам двигатель с помощью ремня (в обычных стиральных машинах) или напрямую (в машинах с устройством прямого привода LG) начинает вращать барабан через шкив с необходимыми оборотами. Обороты и вращения в нужную сторону, а также количество циклов полностью регулируется модулем управления.
ТЭН
Для нагрева воды в конструкции стиральной машины используется нагревательный элемент – ТЭН, который получая необходимый сигнал от модуля, начинает нагрев воды и нагревает его до нужной температуры, после чего отключается.
Обратите внимание на то, что ТЭН при длительном использовании покрывается накипью, вследствие чего может выйти из строя. Поэтому ТЭН в стиральной машине необходимо регулярно своевременно очищать.
При необходимости температура может поддерживаться включением и отключением ТЭНа при помощи термостата.
Помпа
После того как белье было постирано управляющий модуль отправляет сигнал на помпу (сливной насос), которая начинает вращение и откачивает воду из бака, сливая в канализацию.
Также помпа подсоединяется одним концом к клапану слива воды, который можно открутить для прочистки.
Бак стиральной машины
Следующим элементом в устройстве стиральной машине автомат является бак. Его вы можете отчетливо видеть на схеме стиральной машины, он занимает большую часть всего агрегата, т. к. вмещает в себя барабан для загрузки белья. Сам бак сегодня делается из пластика и представляет из себя некую герметичную емкость внутрь которой помещается барабан, а также нагревательный элемент ТЭН.
Состоит бак из двух половинок, которые могут скрепляться между собой с помощью металлических скоб или болтов на разных моделях. К баку подходят резиновые патрубки для залива и слива воды.
Так как вес бака стиральной машины достаточно велик, то сверху он крепится на пружины к корпусу машинки, а снизу с помощью амортизаторов для смягчения вибраций.
Барабан
Барабан стиральной машины представляет собой сетчатую емкость из нержавеющей стали, которая предназначена для того, чтобы вращаться стирая тем самым белье. В разных моделях стиральных машин в барабане используются разные технологии EcoBubble и про. Но принцип действия везде один. Бак вращается, тем самым постоянно переворачивая белье и стирая его.
Бывает, что барабан в стиральной машине не вращается. Причины этой неисправности могут быть самые разные — разобраться с ними и узнать, как отремонтировать вращение барабана в стиральной машине вы также можете у нас на сайте.
С передней стороны бака барабан соединяется с баком резиновой манжетой, чтобы все было герметично.
Сзади вал барабана выходит наружу из бака через отверстие, в которое вставляется подшипники и сальник. Подробнее вы можете посмотреть в статье о замене подшипников.
Корпус и другие детали
Основную суть мы разобрали, но чтобы полностью знать, как устроена стиральная машина-автомат, осталось обратить внимание на еще некоторые детали.
Подача порошка
Порошок для стирки помещается в лоток, который расположен в бункере дозатора. Представляет этот бункер из себя пластиковую коробку, к которой подключаются патрубки для подачи воды от электроклапана.
Противовесы
Так как во время стирки и особенно отжима возникает большой дисбаланс бака стиральной машины, то неизбежна вибрация, чтобы компенсировать ее на бак крепятся нижний и верхний противовесы. Представляют они из себя бетонные кирпичи, которые прикручиваются к баку.
Корпус
Если все вышеперечисленные детали снять со стиральной машины, то останется один корпус, дверца люка загрузки белья и верхняя крышка.
Сами по себе они не несут никакой пользы, но являются каркасом, в котором и существуют вся остальная конструкция стиральной машинки.
Шланги
В машинке также присутствуют шланги для подачи и слива воды. Шланг для подачи воды прикручивается к заливному клапану и может с легкостью отсоединяться при необходимости.
Шланг для слива воды крепится к помпе и для его замены нужно будет воспользоваться инструментом.
Также в самой машинке есть различные небольшие трубочки, которые соединяют элементы между собой.
Устройство стиральной машины автомат (конструкция)
Работа стиральной машины начинается с набора воды. Он происходит при помощи заливного шланга, подключенного к водопроводу. За тем, чтобы количество набранной воды соответствовало необходимому, следит прессостат. Так же его называют датчик уровня или реле уровня. Кстати, умные машинки в состоянии узнать, сколько белья находится в баке. И залить именно столько воды, сколько нужно для стирки этого количества.
Перемещение воды во время стирки
В процессе стирки вода не только заливается, но и сливается тогда, когда это необходимо. И занимается этим сливная помпа (насос). Он располагается в нижней части стиральной машины. Для того, чтобы посторонние предметы не могли попасть внутрь насоса, перед ним установлен фильтр. Он предназначен для того, чтобы защищать помпу от небольших вещей. Таких как:
- Монеты,
- Скрепки,
- Пуговицы,
- Булавки,
- И прочее.
Эти предметы частенько попадают внутрь машинки вместе с вещами для стирки.
Желательно чистить фильтр сливного насоса хотя бы раз в пол года. Делается это довольно просто. Фильтр находится в нижней части стиральной машины с лицевой стороны. Для того, чтобы к нему добраться необходимо снять нижнюю панельку, затем выкрутить фильтр. Почистить его и вернуть на место. В то время, как вы будете извлекать фильтр из машинки польется вода. Поэтому подготовьте тряпку или небольшую емкость.
Чтобы продемонстрировать вам весь процесс чистки фильтра, мы решили добавить видео. Смотрите:
Движение воды в нижней части бака стиральной машины там происходит растворение оставшегося моющего средства. Это помогает улучшить качество стирки и не сливать часть стирального порошка в канализацию.
Дополнительное количество раствора стирального порошка и воды попадает на вещи из ребер бака, которые расположены на его внутренней части. Они выполняют механическое воздействие на белье, приподнимая и роняя его во время вращения бака. Так же у многих моделей машинок ребра еще и дополнительно поливают белье раствором.
Когда в бак набрано необходимое количество воды, подключается к работе ТЭН (нагревательный элемент). Он располагается под баком машинки. В некоторых моделях он расположен спереди, в других сзади. Температура нагрева контролируется специальным прибором, которые позволяет нагревать воду до необходимого количества градусов, заданного в программе стирки.
Нагрев воды и вращение барабана стиральной машины
Для нормальной стирки необходимо использовать теплую воду, моющее средство и механическое воздействие. Для нагревания воды используется ТЭН, в качестве средства – стиральный порошок, а для механического воздействия используется вращение барабана. Для того, чтобы барабан вращался, используется двигатель стиральной машины. Он расположен в нижней части машинки под баком.
На задней стороне бака установлен шкив. Его и двигатель соединяет приводной ремень. Мотор крутит ремень, а он, в свою очередь, создает вращение барабана внутри бака. Такая конструкция машинки считается обычной и вполне приемлемой. Но в ней тоже есть свои недостатки. Постоянный контакт ремня с движущимися элементами создает эффект трения. И рано или поздно ремень изнашивается. Так же за счет данной конструкции может происходить лишние колебания машинки.
Поэтому в устройстве стиральных машин некоторых моделей не используется ременный привод.
Его заменили прямым (DD – direct drive англ.). Подобные стиральные машины активно делают в LG (ЭлДжи). В них мотор крепится прямо на барабан. Данная конструкция позволяет тратить меньше энергии для вращения, снижает силу вибрации и делает возможным экономию пространства внутри машинки.
Используемый мотор менее шумный и за счет минимизации необходимого пространства позволяет делать более компактные машинки.
Отжим и стирка
Во время стирки барабан крутится не спеша. То в одну, то в другую сторону. А во время отжима скорость вращения барабана достигает максимума. Большое количество оборотов необходимо для того, чтобы сделать белье максимально сухим. За свет центробежной силы, вода из отжимаемых вещей уходит в небольшие отверстия бака. Затем ее выводит сливной насос.
Скорость вращения на отжиме увеличивается постепенно. Это необходимо для того, чтобы белье равномерно разместилось на внутренней поверхности барабана. За счет этого удается избежать лишних вибраций.
Если вдруг баланс внутри бака нарушен, то скорость вращения вновь замедляется и белье заново распределяется внутри барабана. Затем стиральная машина вновь набирает обороты и продолжает отжим.
Модуль управления
Модуль управления заведует контролем над всеми процессами во время выполнения программ стирки. Он решает, когда пришла пора включить или выключить ТЭН. Он включает сливной насос, когда понадобилось удалить воду из бака. Он решает, когда и с какой скоростью должен вращаться барабан. Так же он отслеживает показатели разнообразных сенсоров, которые предоставляются по ходу стирки. Без подобной системы управления не обойдется ни одна современная стиральная машина.
Модуль управления – одна из самых дорогих частей машинки. Его высокая цена связана с тем, что он имеет очень не простое устройство. Так же при повреждении данной детали мы не рекомендуем производить замену самостоятельно. При такой неприятности лучше обратиться к специалистам.
Они подберут необходимую деталь и заменят неисправную.
Бак и барабан
Барабан стиральной машины находится внутри бака. Именно в барабан мы и загружаем грязное белье. В бак же наливается вода и попадает моющее средство. За счет наличия небольших отверстий раствор воды и стирального порошка контактирует с вещами в баке.
Барабан делается из нержавейки. Бак же может состоять как из нержавейки, так и из пластика. Чаще он делается из двух частей. Бывает так же и такие баки, которые не разбираются и состоят из цельного «куска». Есть умельцы, которые при необходимости распиливают неразборные баки на две части. А потом при сборке соединяют их при помощи болтов и не пропускающего воду герметика.
Пластиковые баки более легкие, более дешевые, но имеют и минусы. Например, они более хрупкие, чем металлические. Есть модели машинок, где баки имеют наклон. Но обычно они расположены строго горизонтально.
Для тех, людей, которые предпочитают наглядную демонстрацию устройства стиральной машины, мы решили добавить видео.
В данном ролике вы увидите не только конструкцию стиральных машин, но и их краткую историю. Смотрите видео:
Стиральные машины сделаны из алюминия?
Компании используют различные материалы для изготовления стиральных машин, включая нержавеющую сталь, железо, медь, пластик и т. д.
Многие пользователи стиральных машин задаются вопросом, когда они не знают, сделаны ли стиральные машины из алюминия или это сомнения.
Стиральные машины имеют различные детали, изготовленные из различных материалов, включая алюминий, нержавеющую сталь, медь, пластик, резину и железо. Некоторые детали изготовлены из алюминия, такие как сплав и ременный шкив. Однако модели и производители стиральных машин используют материал для изготовления устройства, который подходит технически. Детали из алюминия могут располагаться внутри корпуса прибора, невидимые снаружи .
Давайте углубимся в руководство!
Содержание
Является ли барабан стиральной машины алюминиевым?
Цена и модель стиральной машины являются сигналом для предположения, из какого материала компания должна построить барабан.
Барабаны большинства недорогих стандартных моделей стиральных машин изготавливаются из пластика, керамики и фарфора. Если модель дорогая и долговечная, компании предлагают в своих стиральных машинах барабан из нержавеющей стали.
Вы не найдете алюминий в своей стиральной машине, если вы приобрели стандартную или обычную модель. Дело в том, что, когда компании устанавливают барабаны из нержавеющей стали в свои устройства, общая стоимость сборки устройства увеличивается, и это основная причина, по которой они стоят дороже за свои модели премиум-качества.
Пользователи, которые могут позволить себе эти модели премиум-класса, смотрят на качество и качественное оборудование внутри машины, и это показывает покупателям, что эта модель стоит фактической цены.
Однако не все пользователи ищут модели высокого класса, люди, которые хотят купить обычную стиральную машину, получают в устройстве в основном пластиковые детали. Если вы нашли алюминиевый барабан в стиральной машине вашего друга, попросите его описать модель, если вам нужна такая машина, как у них.
Большинство брендов используют пластик для изготовления стиральных барабанов, потому что это обходится им дешевле, а также уменьшает общее количество машин. Более того, заменить пластиковый или керамический барабан стиральной машины проще и дешевле.
Почему в электродвигателе стиральной машины алюминий?
Алюминий — отличный металл, который многие производители используют в двигателях своих устройств. Он считается отличным материалом для подключения и совместимости при работе с высоким давлением.
По мере того, как технологии в электронике набирают обороты, спор между медью и алюминием всегда актуален. Большинство двигателей стиральных машин содержат медь вместо алюминия в новых моделях.
Оба металла работают для одной и той же цели, но медь работает быстрее и в два раза быстрее, чем алюминий. Стиральные машины нового поколения содержат только алюминиевый сплав и ременные шкивы.
Когда впервые были разработаны электрические стиральные машины, производители отдавали предпочтение алюминиевым двигателям. Поскольку он называется двигателем, его части могут быть использованы для создания соединений и валов вращения при высокоскоростном движении. Алюминий проводит электричество и помогает двигателю работать, управляя давлением и рабочей мощностью в каждой области двигателя.
Бренды используют те материалы, которые служат дольше и делают их продукцию выдающейся. Однако в настоящее время компании переходят с алюминия на медь, и они больше внимания уделяют меди для вставки в двигатели своих стиральных машин, поскольку этот металл обходится им дешевле и работает в два раза лучше, чем алюминий.
Медь прочнее алюминия, но и то, и другое можно использовать для переключения мощности и запуска двигателя.
Какие материалы используются для изготовления стиральной машины?
Многие компании производят новейшие стиральные машины, разрабатывая уникальные модели. Но материал, используемый для изготовления деталей стиральной машины, остается одинаковым для каждой модели.
Некоторые детали изготовлены из пластика, а некоторые из металла. Как правило, стиральные машины изготавливаются из пластика, меди, нержавеющей стали, алюминия и меди.
Пластмасса — известный материал для изготовления корпусов мелкой и крупной бытовой техники. Почти все устройства, такие как стиральные машины и сушилки, имеют пластиковый корпус. Медь — проверенный и прочный материал, который используется внутри двигателей. Некоторые части стиральных машин обычно изготавливаются из стали, например, стиральный барабан.
Оборудование, такое как ременные шкивы, сплавы и валы внутри механизма машины, в основном изготовлено из алюминия. Эти детали можно легко найти для замены, поскольку они доступны в Интернете.
Вы можете не видеть некоторые материалы снаружи машины, так как большинство металлов используются для управления машиной внутри посредством запуска механизма. Внешний вид и внутренние барабаны — две детали внешнего вида стиральных машин, которые в основном изготавливаются из пластика. Но в случае с дорогой стиральной машиной вы можете найти разные материалы для каждой детали.
Заключение
Алюминий – менее используемый материал в стиральных машинах. Пластик и сталь широко используются в каждой стиральной машине и сушилке. Тем не менее, некоторые производители используют алюминий для изготовления механических частей машин, таких как сплавы, ременные шкивы, проводка двигателей и т. Д. Большинство брендов прилагают к своим устройствам руководства пользователя, в которых каждая деталь представлена со спецификациями.
