Стиральная машина — установка для стирки текстильных изделий (одежды, нижнего и постельного белья, сумок и других вещей).
Водоём для стирки в Этыре в г. Габрово
Механическая стиральная машина 1910 года
Содержание
|
История
Примитивные стиральные машины представляли собой деревянный ящик с подвижной рамой.
Первая стиральная машина, запущенная в серийное производство, была создана в 1874 году Уильямом Блэкстоуном, у неё был ручной привод.
В Европе первые стиральные машины начали производить немцы в 1900 г. Современные машины с электрическим приводом появились в 1908. Механизация труда практически привела к исчезновению профессии прачки. В 1949 в США появилась первая автоматическая стиральная машина.
Классификация
- По типу рабочего органа: активаторные и барабанные. Барабанные стиральные машины получили большее распространение в связи с простотой автоматизации, более бережной стиркой, экономией воды и моющего средства по сравнению с активаторными; однако они отличаются большей сложностью и меньшей надёжностью. Автоматические стиральные машины в основном барабанного типа.
- По степени автоматизации: автоматические и полуавтоматические. Полуавтоматические стиральные машины имеют только таймер для установки времени стирки, автоматические — имеют программное управление. У автоматических стиральных машин может быть различная степень автоматизации: начиная от просто выполнения стирки по заданной программе и заканчивая автоматической оценкой количества воды, моющего средства, температуры, скорости отжима.
- По способу загрузки: вертикальные и фронтальные. Активаторные машины обычно имеют вертикальную загрузку. Барабанные бывают как с вертикальной, так и с фронтальной загрузкой. У машины с фронтальной загрузкой обычно имеется прозрачный люк для контроля стирки.
- По весу загружаемого сухого белья.
- По применению: бытовые и промышленные (для прачечных).
Активаторная стиральная машина
Активаторная машина «Miele 100», сверху видны валики отжима, внизу — электродвигатель
Музейный экспонат. Американская стиральная машина 1927 года фирмы Maytag (см. ниже увеличенное фото таблички на ней).
Табличка на стиральной машине Maytag в музее.
Машиной активаторного типа называется стиральная машина c наличием активатора — вращающегося вала с лопастями или диска, обеспечивающего перемешивание при стирке.
Особенностью стиральных машин такого типа является низкое пенообразование, поэтому порошки для ручной стирки также подходят для использования в машинах активаторного типа.
Основа конструкции стиральной машины активаторного типа — ёмкость из нержавеющей стали или пластмассы. Верхняя часть (для загрузки белья) — съёмная или откидная крышка. На дне или в нижней части одной из стенок находится
Активаторные машины советского периода, как правило, имели вертикальный бак из алюминия или нержавеющей стали ёмкостью до 30 литров размерами примерно до 400х400х600 (высота) мм, с дном в форме полуокружности. На одной из плоских стенок по оси полуокружности дна располагался активатор (чаще всего выполненный из бакелита) диаметром около 200 мм, приводимый через ремённую передачу конденсаторным электродвигателем, расположенным под баком. Управление включало в себя механическое реле времени на 15 минут (с задаваемой точностью до 1 минуты), автоматически включающее электродвигатель попеременно в разных направлениях через паузы.
Верхняя часть (с задней стороны), как правило, оснащалась устройством ручного отжима (два прорезиненных валика, нижний из которых вращался ручкой аналогично мясорубке, а прижим верхнего валика к нижнему регулировался винтом, расположенным сверху). После стирки (или полоскания) бельё подавалось между валиков отжима, при вращении ручки вода стекала в бак, а отжатое бельё выходило из валиков в задней части машины. Слив воды, как правило, был ручным (конец шланга слива закреплялся в верхней части бака, чтобы не применять клапан).
В 80-х годах большее распространение получили машины в пластмассовом корпусе в форме куба стороной около 500 мм, выпускаемые под марками «Фея», «Золушка» и т.д., с активатором большого диаметра, расположенным на дне бака. Электродвигатель и элементы управления (реле времени) располагались на скосе одного из углов бака. Верхняя крышка (также пластмассовая) была съёмной, устройства отжима не имелось.

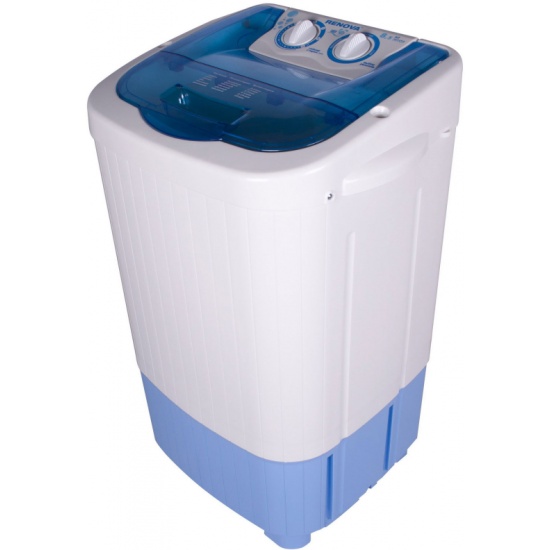

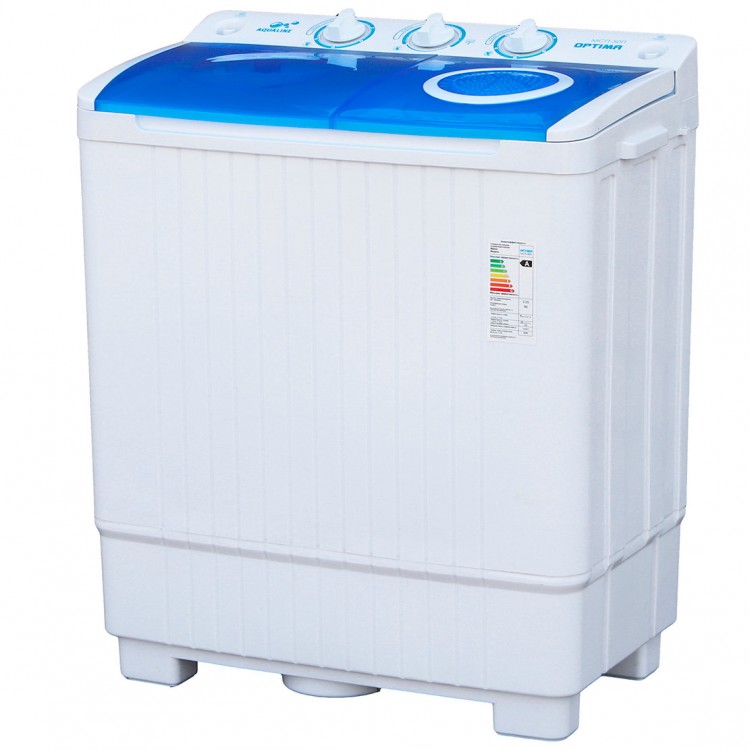

В настоящее время активаторные машины представлены на рынке в виде моделей малой ёмкости — на 5-7 литров воды, размером чуть больше ведра, по конструкции аналогичные описанной «Фее», с названием «Принцесса».
Стационарная центрифуга для отжима белья после стирки
В связи с применением активаторных машин получили распространение также центрифуги — отдельные устройства для отжима белья (продаются до сих пор). В некоторых моделях активаторных машин центрифуга была встроена (вторая крышка в корпусе).
Достоинством активаторных машин является относительная простота конструкции. К недостаткам следует отнести большой расход воды (и моющих средств) из-за необходимости жидкой среды для работы активатора и невозможность автоматизации стирки (отсутствие отжима и подогрева воды в баке). Недостатком большинства моделей советского периода являлась низкая электробезопасность.
Автоматическая стиральная машина (СМА)
Одна из первых автоматических стиральных машин «Constructa»
Автоматическая машина характеризуется минимальным участием человека в её работе. Обычно она имеет постоянное подключение к электросети, водопроводу и канализации, поэтому для стирки необходимо только загрузить вещи, засыпать моющее средство и выбрать программу стирки.
Устройство
Автоматическая стиральная машина с прозрачным корпусом (выставочный экземпляр)
Большую часть объёма машины занимает бак. Бак препятствует неконтролируемому растеканию воды или моющего раствора в процессе работы машины. Вода подаётся в бак через наливное отверстие и откачивается из бака при помощи насоса. Бак с помощью пружин и амортизаторов закреплён в корпусе машины. Внутри бака на подшипниках вращается барабан.
Стирка обеспечивается вращением барабана и взаимным соударением загруженных вещей. Отжим делается, также при вращении, снижением давления и присасыванием вещей к пористым стенкам.
Ось барабана чаще всего горизонтальна. Поскольку барабан обычно загружен неравномерно, при вращении его с большой скоростью возникает сильная вибрация. Поэтому бак с барабаном закрепляются внутри машины не жёстко, а с помощью пружинной подвески. На той же подвеске закрепляется и электродвигатель. Двигатель вращает барабан либо непосредственно, либо через ремённую передачу. Боковая поверхность барабана содержит большое число отверстий для свободного втекания и вытекания воды и рёбра для увеличения интенсивности стирки.
Барабаны машин с фронтальной загрузкой осесимметричны, поэтому у них меньше вибрации при отжиме. Барабаны машин с вертикальной загрузкой в области дверц тяжелее, чем в других местах, многие производители эту разницу в весе не балансируют, из-за чего у них повышены вибрации при отжиме, что приводит к преждевременному износу подшипников барабана. В машинах с вертикальной загрузкой без доводчика дверц до люка приходится доводить барабан до люка, вращая его руками, при этом из-за острых краёв отверстий на барабане у некоторых производителей барабан царапает подушки пальцев человека, как тёрка.
Для загрузки и выгрузки вещей в барабане имеется отверстие диаметром около 30 см. У машин с вертикальной загрузкой отверстие находится на цилиндрической поверхности барабана и закрывается крышкой с запирающим устройством. У машин с фронтальной загрузкой отверстие находится в основании цилиндра, а напротив него находится сложной формы резиновая манжета, не позволяющая воде вытекать из бака. У машин обоих типов присутствует дверца, которая закрывает доступ в бак во время работы машины. В целях безопасности эта дверца блокируется специальным блокировочным устройством или термозамком.
На корпусе машины имеется специальный лоток (кювета) для моющего средства. Из кюветы моющее средство смывается внутрь машины специально подаваемой для этого водой.
Для автоматической работы машины она также содержит ТЭН, датчик температуры (основной и аварийные), датчик уровня воды, насос слива воды, клапан подачи воды и модуль управления.
Классы стирки, отжима и энергопотребления стиральной машины
Самими лучшими считаются машины класса «A+» и «A++», они максимально бережно выстирают белье и сэкономят электроэнергию.
Европейским сообществом принята шкала степени эффективности стирки от «A» до «G», где «F» и «G» — самый низкий уровень, «C», «D» и «E» — средний, буквы «A» и «B» говорят о бережном отношении к тканям. Этими же буквами обозначаются классы отжима. Если же опираться на количество оборотов при отжиме, то здесь есть такие варианты: от практически сухого белья при 1600 оборотов/минуту до влажного при отжиме на 400-х оборотах. Большинство стиральных машин имеет переключатель числа оборотов отжима, поэтому здесь стоит учесть, что отжим на высоких оборотах эффективен для махровых тканей (полотенец, халатов), в то время как для нежных тканей лучше всего выбрать минимальное количество оборотов. Класс энергопотребления показывает степень экономичности модели — от низкого «A» до высокого «G». Класс «A» подразумевает при стирке хлопкового белья при полной загрузке, температуре входящей воды 15 (±2 градуса) и температуре стирки 60 градусов по Цельсию потребление стиральной машиной электроэнергии меньше 200 Вт·час на 1 кг белья.
Основные операции, выполняемые СМА
Стирка
После начала стирки в бак подаётся вода, которая сначала проходит через кювету с моющим средством и смывает его в бак. Вскоре после начала работы моющее средство полностью растворяется, в результате образуется моющий раствор. С помощью датчиков подбирается такой уровень раствора в баке, чтобы часть барабана была в него погружена. Поскольку сухие вещи способны впитывать большой объём жидкости, при необходимости машина сама производит долив воды в бак.
Внутренняя поверхность барабана имеет несколько продольных рёбер (обычно 3-4), расположенных симметрично относительно оси барабана. Профиль рёбер имеет обычно вид треугольника. При вращении барабана вещи до некоторого момента удерживаются от падения ближайшим ребром, а затем переваливаются через него и падают в область за ребром; далее этот процесс повторяется, пока барабан не остановится. При этом вода, зачерпнутая при вращении, выливается на бельё, обеспечивая его лучшее смачивание.
Благодаря тому, что барабан снизу погружён в моющий раствор, при этом процессе одновременно обеспечивается механическое воздействие и омывание вещей моющим раствором.
Барабан вращается поочерёдно в разные стороны для того, чтобы обеспечить перемешивание вещей и более равномерное воздействие на них. Сначала барабан вращается в одном направлении, затем делается пауза, и барабан вращается в противоположном направлении.
Машина может обеспечивать различные механические режимы стирки. Интенсивность стирки определяется следующими факторами:
- Уровень воды (моющего раствора) в баке. Чем меньше воды набирается в бак, тем меньше вода смягчает падение вещей и тем больше механическое воздействие.
- Скорость вращения барабана. Чем выше угловая скорость, тем больше механическое воздействие. Обычная скорость при стирке хлопчатобумажных и синтетических тканей составляет 55 об/мин, шерсти — 45 об/мин.
- Соотношение времени вращения и времени пауз. Чем меньше это соотношение, тем больше механическое воздействие.
Машина может обеспечивать различные температурные режимы стирки благодаря наличию датчиков температуры воды и включению электронагревателя на требуемое время.
Длительность стирки может зависеть от массы загруженных вещей. Взвешивание вещей производится специальным устройством, размещённым в амортизаторе бака или (что чаще) косвенно — посредством определения количества воды, впитываемого бельём. Однако, говоря честно, взвешивание очень условно, так как одно и то же количество белья в сыром (например, в сырую погоду, или после застирывания) и в сухом виде даст разный результат.
Слив
Слив моющего раствора обеспечивается откачиванием при помощи насоса. Насос откачивает раствор в сливной трубопровод. Многие модели машин при этом вращают барабан, чтобы обеспечить слив воды, которая могла задержаться в складках вещей.
Отжим
Отжим обеспечивается вращением барабана с высокой скоростью (обычно 600 об/мин и выше) с одновременным откачиванием раствора.
При этом вещи достаточно сильно прижимаются центробежной силой к боковой поверхности и удерживаются на месте до момента существенного снижения скорости вращения барабана. Большинство машин снабжено устройством контроля дисбаланса, отключающим или уменьшающим скорость отжима при неравномерной раскладке белья.
Полоскание
Полоскание выполняется так же, как и стирка, но при этом подогрев не производится, а объём воды, подаваемой в бак, соответствует малоинтенсивному механическому воздействию.
Есть многократное полоскание.
Есть устройства, определяющие количество полосканий по оптической прозрачности раствора после полоскания.
Сушка
Сушка происходит за счёт обдува вещей нагретым воздухом одновременно с вращением барабана для более равномерного обдува. Влажный воздух затем направляется либо в вентиляцию (такие машины распространены в основном в США), либо на поверхность специальной внутренней ёмкости с водой, где происходит конденсация воды. Многие машины не имеют возможности сушки.
Важно помнить, что процесс сушки очень энергоёмок. Кроме того, стиральные машины с сушкой имеют наибольшее количество отказов из всей крупной бытовой техники.
Программы стирки
Совокупность параметров стирки называется программой и задаётся пользователем машины перед началом стирки. Некоторые операции могут присутствовать как отдельные программы. Большинство программ включает в себя стирку, последовательность из нескольких отжимов и полосканий или сливов, полосканий и завершающий отжим, за которым может следовать сушка.
Примечания
См. также
- На Викискладе есть медиафайлы по теме Стиральная машина
Патент США на стиральную машину, содержащую активатор отбеливателя. Патент (Патент № 6,513,180, выдан 4 февраля 2003 г.)
ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ
В частности, стиральная машина по изобретению содержит активатор отбеливателя, так что при добавлении отбеливающего агента в стиральную машину, загруженную грязными вещами, активатор отбеливания будет усиливать чистящую активность добавленного отбеливателя.
Электрохимическая ячейка используется для получения пероксида из воды и воздуха для использования в качестве отбеливающего агента.
2. Обсуждение предшествующего уровня техники
С момента появления автоматической стиральной машины известно использование химических веществ, таких как отбеливатели, для облегчения очистки загрязненных изделий. Обычно используются хлорсодержащие отбеливатели в виде порошка или жидкости, которые выливают на изделия во время стирки. Отбеливатель также можно использовать в качестве предварительной стирки для удаления пятен и обычной стирки.
Однако было обнаружено, что использование хлорного отбеливателя, хотя и является чрезвычайно токсичным для человека, также может оставлять изделия с желтым оттенком. В результате было обнаружено, что использование перекиси водорода (h3O2) безопаснее как для людей, так и для изделий. патент США. В US 3130570, выданном Rentzepis, описано использование перекиси водорода, двухатомного кислорода (O2) и озона (O3) для обеспечения результата отбеливания во время цикла стирки.
В этой системе перекись водорода и озон добавляются автоматически путем диссоциации воздуха в воде под действием электрохимической ячейки.
К сожалению, отбеливающая активность пероксидов и других отбеливающих химикатов очень низка при стандартных температурах стирки. Хотя отбеливание загрязненных изделий при температуре около 200°F (95°C) обычно решает эту дилемму, использование воды для стирки при такой температуре непрактично и потенциально опасно. Во-первых, температура воды на входе, близкая к температуре кипения воды, может серьезно обжечь любого человека, находящегося рядом со стиральной машиной, в случае утечки или переполнения. Использование такой высокой температуры также значительно увеличивает затраты энергии, необходимые для выполнения цикла стирки. Кроме того, повышенные температуры эффективно препятствуют использованию многих типов пластиковых или резиновых шлангов, так как плавление может стать проблемой.
Патент США. № 4188807 на имя Graf et al. раскрывает использование катализатора для отбеливания при более низкой температуре.
Добавление N-ацеталькапролакта в качестве катализатора служит для увеличения активности процесса отбеливания при температурах ниже приблизительно 200°F (95°C). Поскольку этот катализатор добавляют к моющим добавкам (включая перекись водорода в качестве отбеливающего агента), требуемые температуры снижаются приблизительно до 140°F (60°C). В то время как температура стирки приблизительно 140°F (60°C) действительно приводит к заметному снижению потребляемой энергии, большинство водонагревателей в американских домах настроены значительно ниже этого порога. Кроме того, эта система требует, чтобы моющая добавка включала как катализатор, так и отбеливающий агент, когда требуется отбеливающее действие.
Как описано в Hage et al., «Эффективные марганцевые катализаторы при низкотемпературном отбеливании», Nature, Vol. 369, Jun. 23, 1994, известно, что ряд комплексов марганца, полученных из 1,4,7-триметил-1,4,7-триазациклононана, можно использовать для повышения отбеливающей активности h3O2.
Различные тесты с использованием h3O2 при 104°F (40°C) показали, что простое включение комплексов марганца может увеличить отбеливающую активность (показатель изменения коэффициента отражения при 460 нм) до пяти раз.
Несмотря на это, в данной области все еще существует потребность в создании стиральной машины, способной обеспечить улучшенное отбеливающее действие при безопасной и практической температуре. В частности, существует потребность в создании такой системы, в которой пользователю не нужно вручную добавлять отбеливающий химикат перед началом цикла отбеливания.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
Настоящее изобретение относится к стиральной машине, включающей в себя активатор отбеливания, так что отбеливатель не требуется добавлять вручную во время операции отбеливания. В соответствии с предпочтительным вариантом осуществления изобретения стиральная машина включает центральный процессор, который приводит в действие генератор пероксида, предпочтительно в виде электрохимической ячейки, для диссоциации воды и воздуха в пероксид.
Панель управления, расположенная на самой стиральной машине, включает в себя выбираемый пользователем элемент, который указывает центральному процессору, что желательна операция отбеливания. Поскольку гальванический элемент имеет впускное отверстие для воды и выпускное отверстие для воды, когда пероксид образуется из воды, подаваемой через впускное отверстие для воды, электрохимический элемент может подавать пероксид в выпускное отверстие для воды, которое подается в корзину для стирки внутри стиральной машины.
Для повышения активности перекиси, добавляемой в стиральную машину, предусмотрен катализатор. Как правило, предоставляется металлсодержащий катализатор, активирующий отбеливание, который взаимодействует с перекисью и обеспечивает эффективное отбеливание при стандартной температуре стирки. В предпочтительном варианте осуществления катализатор представляет собой комплекс марганец-1,4,7-триметил-1,4,7-триазациклононан, и его вводят в состав корзины для стирки. В частности, катализатор может быть включен в мешалку, перегородку или любой другой компонент, который одновременно контактирует с водой для стирки и загрязненными предметами.
В предпочтительном варианте выбираемый элемент на панели управления используется для указания процессору направить поток напряжения на гальванический элемент. В такой системе выбираемый элемент может быть простым двухпозиционным переключателем/кнопкой или, в качестве альтернативы, многопозиционным элементом для направления различных электрических напряжений на электрохимическую ячейку, что приводит к различным уровням перекиси. Выбираемый элемент может также использоваться через ЦП для управления электромагнитным клапаном. В такой системе электромагнитный клапан имеет два положения. В первом положении или положении без отбеливания клапан предотвращает попадание воды в генератор пероксида, а во втором положении вода направляется в генератор пероксида перед попаданием в корзину для стирки. В результате используются разные положения клапана для выборочного обхода или использования генератора пероксида.
Дополнительные цели, особенности и преимущества настоящего изобретения станут более очевидными из следующего подробного описания предпочтительных вариантов осуществления, рассматриваемого в сочетании с чертежами, на которых одинаковые ссылочные позиции относятся к соответствующим частям на нескольких видах.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
РИС. 1 представляет собой вид спереди в перспективе стиральной машины с вертикальной загрузкой, включающей систему активации отбеливателя по настоящему изобретению.
ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ВОПЛОЩЕНИЯ
Прибор, сконструированный в соответствии с данным изобретением, показан на фиг. 1, как стиральная машина с вертикальной осью, обычно обозначенная позицией 2. Однако изобретение не ограничивается стиральной машиной с вертикальной осью, поскольку любое автоматическое отбеливающее устройство рассматривается в рамках объема изобретения. Например, изобретение может быть легко использовано в стиральной машине с горизонтальной осью. Стиральная машина также может иметь форму машины для чистки ковров. В целом изобретение считается применимым к любому устройству, используемому для очистки и отбеливания.
Как показано, стиральная машина 2 включает в себя внешний корпус 5, снабженный верхним отверстием 8, которое может быть выборочно закрыто с помощью поворотной крышки 12.
Широко известным в данной области способом, крышка 12 может быть поднята, чтобы обеспечить доступ к вращающаяся корзина 15, включающая в себя центральную мешалку 17, установленную внутри шкафа 5. Широко известным в технике способом грязные предметы помещаются в корзину 15 для стирки. В показанном предпочтительном варианте осуществления крышка 12 имеет наклонную переднюю часть 15 для облегчения доступа внутрь шкафа 5.
В задней части шкафа 5 расположена панель управления 20, которая включает в себя различные блоки управления, которые можно использовать для программирования желаемой операции стирки для стиральной машины 2. Однако следует отметить, что конкретная конструкция панели управления 20 не не являются частью настоящего изобретения. В показанном варианте осуществления панель 20 управления включает в себя первый блок 30 управления, имеющий рукоятку 32 с возможностью вертикального перемещения. Ручка 32 приспособлена для перемещения между поднятым и опущенным положениями, чтобы позволить пользователю стиральной машины 2 выбрать желаемый объем загрузки.
Например, ручку 32 можно переключать между положениями минимальной, средней, большой и сверхвысокой грузоподъемности, а также потенциальным положением сброса. Панель 20 управления также включает в себя второй блок 35 управления, который определяется множеством кнопок 38-41. Второй блок 35 управления предназначен для установки температуры стирки и полоскания. Следовательно, кнопка 38 используется для установки температуры горячей/холодной стирки/полоскания; кнопка 39используется для установки температуры горячей/теплой стирки/полоскания; кнопка 40 используется для установки температуры горячей/холодной стирки/полоскания; и кнопка 41 используется для установки температуры холодной/холодной стирки/полоскания соответственно.
Смежный второй блок 35 управления представляет собой третий блок 45 управления, который определяется в показанном предпочтительном варианте осуществления кнопками 48-50. Третий блок управления 45 может использоваться потребителем для выборочной установки операции суперстирки с помощью кнопки 48, применения второго полоскания с помощью кнопки 49.
, и отменить любую из этих функций управления с помощью кнопки 50.
В дополнение к этим рабочим параметрам также необходимо установить как желаемый цикл, так и рабочее время для выполнения операции стирки в стиральной машине 2. Четвертый блок 55 управления, показанный на панели 20 управления, включает в себя элемент управления 59 и предпочтительно имеет форму вращающейся ручки, вокруг которой обычно расположены различные графические обозначения для управления различными операциями стиральной машины 2. Опять же, в целом, структура, описанная выше относительно стиральной машины 2 уже известно в технике и не составляет часть настоящего изобретения.
РИС. 1 также изображена автоматическая система отбеливания 75 в соответствии с изобретением. На панели 20 управления, между третьим блоком 45 управления и пятым блоком управления 55, расположен переключатель 80 отбеливателя. На изображении переключатель 80 отбеливателя включает в себя набор из двух кнопок 82 и 84, соответствующих положениям ВКЛ и ВЫКЛ соответственно, для управления работой.
системы отбеливания 75. ЦП 100 предназначен для управления как работой стиральной машины 2, включая систему отбеливания 75, путем считывания положения селектора отбеливателя 80, так и управления остальной частью системы отбеливания 75, как подробно описано здесь. В частности, ЦП 100 управляет работой генератора 10 пероксида через линию управления 112. В предпочтительном варианте генератор 110 пероксида представляет собой электрохимическую ячейку для диссоциации воды и воздуха для высвобождения пероксида водорода (h3O2). Однако генератор пероксида 10 может иметь форму любого устройства, способного обеспечить отбеливающую композицию, например емкость для приема подаваемой вручную отбеливающей добавки, такой как химический перборат или карбонат в виде порошка или жидкости. Вода поступает в генератор 110 пероксида через основную впускную трубу 115 и выходит через выпускную трубу 120. Если генератор 110 пероксида активирован, молекулы пероксида будут добавляться к потоку воды в выпускную трубу 120.
Хотя переключатель 80 отбеливателя показан как включающий кнопки 82 и 84 для управления работой системы 75 отбеливания, переключатель 80 отбеливателя может принимать различные формы. Например, переключатель 80 отбеливателя может быть выполнен в виде скользящего переключателя, имеющего множество дискретных или плавно изменяемых положений. В таком варианте осуществления центральный процессор 100 может считывать относительное положение скользящего переключателя 80 отбеливателя для подачи соответствующего уровня напряжения на генератор 110 пероксида. Соответственно, скользящий переключатель 80 отбеливателя можно использовать для изменения напряжения, подаваемого на генератор 110 пероксида, и, в результате количество пероксида, образующегося в нем. Поворотная ручка, а также другие устройства также могут использоваться для выполнения соответствующих функций.
РИС. 1 пунктирными линиями также показан альтернативный вариант осуществления отбеливающей системы 75 согласно изобретению.
В соответствии с этим вариантом осуществления ЦП 100 управляет электромагнитным клапаном 125 через линию управления 112′ для подачи перекиси в корзину 15. Вода течет через впускную трубу 115′ в клапан 125. Клапан 125 имеет одно положение, при котором вода обходит генератор перекиси 110. и течет непосредственно через выпускную трубу 120′ в корзину 15, и альтернативное положение, при котором вода может проходить через другую трубу 128 в генератор пероксида 110 и, наконец, в корзину 15 через выпускную трубу 120. ЦП 100 управляет положением клапана 125 через линию управления. 112′. В этом варианте осуществления линия 112 управления по-прежнему предпочтительно включена, так что, когда клапан 125 пропускает воду к генератору 110 пероксида, генератор 110 пероксида может быть включен. Однако линия 112 управления может быть исключена, а генератор 110 пероксида включается автоматически, когда к нему направляется вода. Хотя генератор 110 перекиси, ЦП 100 и клапан 125 вместе с соответствующими трубами 115, 115′, 120, 120′, 128 и линиями управления 112 и 112′ показаны снаружи стиральной машины 2 для простоты, в предпочтительном В варианте исполнения эти конструкции встроены в шкаф 5 и не видны снаружи стиральной машины 2.
Если переключатель 80 отбеливателя выполнен в виде скользящего элемента, как описано выше, относительное положение переключателя 80 отбеливателя может считываться ЦП 100 для управления положением клапана 125. Например, размещение переключателя 80 отбеливателя в его середине положение приводит к тому, что клапан 125 находится в промежуточном положении, так что обычно половина воды из впускной трубы 115′ течет к генератору пероксида 110 через выпускную трубу 128, а другая половина воды из впускной трубы 115′ течет непосредственно в корзину 15 через выпускную трубу 120′. Так же, как и в предыдущем варианте осуществления, положение селектора отбеливателя 80 также можно использовать для управления напряжением генератора 110 пероксида в сочетании с клапаном 125 в двухпозиционной конфигурации или в многопозиционной конфигурации.
Как только перекись или другое отбеливающее химическое вещество добавляется к моющему раствору, находящемуся в корзине 15, перекись начинает отбеливать грязные предметы.
Однако, как обсуждалось выше, это действие сильно ограничено при стандартных температурах стирки. Поэтому в соответствии с данным изобретением внутри стиральной машины 2 предусмотрен катализатор для повышения отбеливающей активности. Можно использовать любой катализатор, активирующий отбеливание, однако предпочтительным является металлосодержащий катализатор. Предпочтительно катализатор содержит марганец и, наиболее предпочтительно, является производным 1,4,7-триметил-1,4,7-триазациклононана с образованием комплекса марганца. Не желая быть связанными следующей теорией, полагают, что катализатор обеспечивает поверхность, на которой связываются молекулы пероксида, так что отбеливающая активность молекул увеличивается, как и при повышенных температурах стирки.
Катализатор может располагаться в различных местах внутри стиральной машины 2. Например, в одном варианте катализатор вмешивается в мешалку 17, как показано позицией 130 на фиг. 1. Катализатор можно в равной степени смешать с корзиной 15, такой как указанная под номером 131.
Наиболее предпочтительно, если смесь катализатора приводит к тому, что катализатор становится частью пластиковой конструкции корзины 15 и/или мешалки 17 и распределяется в ней во время формования или формирования пластиковая деталь(и). Однако если стиральная машина 2 относится к типу стиральной машины с горизонтальной осью, а не к машине с вертикальной осью, как показано на фиг. 1, катализатор может быть помещен в перегородки, предусмотренные по периферии корзины 15. Кроме того, если различные компоненты не изготовлены из пластика, один или несколько компонентов могут быть покрыты катализатором распылением. В любом случае, поскольку катализатор может контактировать как с промывочным раствором, так и с изделиями, предпочтительно одновременно, любое место будет достаточным. Также предполагается обеспечить катализатор в съемном носителе, таком как дозирующий шарик или другое подобное устройство, помещаемое в корзину 15, когда требуется отбеливающее действие.
Хотя это описано со ссылкой на предпочтительные варианты осуществления, следует легко понять, что в изобретение могут быть внесены различные изменения и/или модификации, не отступая от его сущности.
Например, как указано выше, система 75 может быть встроена в стиральные машины других типов, такие как пылесос для ковров с генератором пероксида, подающим пероксид на щетку, содержащую катализатор. Также считается, что в рамках настоящего изобретения предложена вышеописанная система отбеливания 75 в качестве надстройки к стиральной машине, не имеющей встроенной системы отбеливания. В такой ситуации, в зависимости от того, какой вариант используется, один конец генератора 110 пероксида (с клапаном 125 или без него) соединяется с впускной трубой 115, а выпускная труба 120 прикрепляется к другому концу генератора 115 пероксида. /или мешалку стиральной машины можно заменить на смеси с катализатором, или машину можно использовать со съемным катализатором, отдельно установленным в ней. В любом случае предполагается, что изобретение ограничено только объемом следующей формулы изобретения.
Проблемы качества изготовления стиральных машин 2010-2019, почему стиральные машины стали больше ломаться.
С 2000 года многие покупатели стали жаловаться на качество изготовления стиральных машин. Стиральные машины, которые раньше были очень надежными, перестали быть эталоном качества и стали требовать ремонта буквально через пару лет эксплуатации. Почему это произошло?
Формирование рынка стиральных машин в период 1930-1950 гг.На это повлияло множество факторов, в начале 20 века только 20-40% домохозяйств имели стиральные машины. В годы Второй мировой войны производство стиральных машин было прекращено в связи с необходимостью перепрофилирования заводов на военные нужды.
Начиная с 1950-х годов производство стиральных машин было возобновлено и компании со свободным рынком пытались привлечь клиентов качеством своих стиральных машин. Покупатели интересовались у знакомых качеством изготовления стиральных машин, ведь эта покупка была достаточно солидной для бюджета.
Был свободный рынок, была ниша для продажи, миллионы семей планировали купить стиральную машину и качество было главным критерием при выборе.
Стиральные машины выпускались активаторного типа (один бак для стирки, второй для отжима), и только в середине 1950-х годов была изобретена стиральная машина-автомат. С начала 1960-х производители стали сворачивать выпуск стиральных машин активаторного типа и перешли на выпуск автоматических стиральных машин.
Началась массовая замена стиральных машин на новые, более удобные в эксплуатации, требующие меньше человеческого времени для стирки. Опять же, производители попытались расположить к себе покупателя качеством своей продукции, заменив устаревшие стиральные машины на новые с новыми технологиями. К концу 80-х годов 20 века рынок был заполнен, старые стиральные машины были заменены на новые. Производители сталкиваются с проблемой сбыта своей продукции.
Потребительский спрос на стиральные машины 1990-2010 Но в начале 1990-х произошел распад СССР, страна, закрытая для товаров извне, и контролировавшая часть государств в Европе, перестала существовать.
Также открыты рынки Китая и других азиатских стран. Экономическая ситуация улучшилась в Северной и Южной Америке, Центральной и Латинской Америке. Открыли огромные новые рынки сбыта продукции. В период с 1990 по 2010 год на этих рынках было востребовано около 100 миллионов стиральных машин.
Был толчок для производителей, открытые рынки сбыта, возможность производить максимальное количество продукции, и необходимость вновь завоевать лояльность потенциальных покупателей, не более чем качество своей продукции. Имея большой доход компания вкладывала средства в усовершенствование и повышение качества своей продукции. Производство сотен тысяч стиральных машин, чтобы обеспечить ремонт, детали стиральных машин были разработаны таким образом, чтобы ремонт можно было легко сделать.
Стиральные машины с 2010 года по настоящее время, тенденции и изменения в подходах к продажам. К 2010 году произошло заполнение рынка, спрос на стиральные машины резко упал.
Многие компании не выдержали этого периода и были перепроданы другим владельцам.
Сложилась следующая ситуация, рынок обеспечен продукцией, спрос значительно снизился, производить продукцию стало невыгодно. Стиральные машины, которые были сделаны до и в начале 21 века, были доступны для ремонта. Починить стиральную машину оказалось намного дешевле, чем покупать новую.
В таких условиях для выживания компании необходимо не только производить, но и зарабатывать не только на готовой стиральной машине, но и пытаться зарабатывать на запчастях. А как заработать, если стиральная машина надежная, не ломается и может работать 10-20 лет без ремонта.
Почему стиральные машины больше не предназначены для длительного использования Поэтому в 21 веке стиральные машины изменились, срок службы стиральных машин значительно сократился. Если в 1990-х годов срок службы стиральной машины был заявлен производителем 10-15 лет. то в 2010 году заявленный срок службы стиральной машины был 5-7 лет.
Производители стали дешевле, как стоимость изготовления стиральной машины. Отдельные узлы имеют продолжительность жизни 5-7 лет. Барабаны стиральных машин стали делать неразборными, подшипник устанавливался в бак и герметизировался в процессе отливки бака, для замены надо покупать бак, а не подшипник. Максимально уменьшено количество мелких сменных узлов. Стоимость ремонта стиральной машины стала составлять 30%-70% от стоимости новой. Главное требование к стиральной машине производителя, стиральная машина должна отработать гарантийный срок без ремонта.
Производители сделали так, что пользователям не выгодно ремонтировать стиральную машину, а по истечении гарантии проще просто выбросить старую стиральную машину и купить новую.
А вот многие компании, которые раньше ассоциировались у пользователей как производители качественной бытовой техники, в том числе и стиральных машин. Теряя свои позиции на рынке, это особенно плохо для компаний, которые производят стиральные машины дорогого сегмента, покупая стиральную машину за 1500-2000 долларов, потребитель сталкивается с проблемами ремонта и начинает думать, зачем я купил такую дорогую стиральную машину.
машина, если бы она проработала всего 4 года и требует ремонта, ведь я мог бы купить стиральную машину за 400 долларов, и даже если она проработает 4 года, ее не жалко выбросить и купить новую.
Увы, это проблемы руководства компании, в компанию приходят люди, которые говорят я изменю подход к производству, уменьшу срок службы стиральной машины, через 3-4 года мы увеличим производство, заработаем 200-300 % больше на продажу запчастей и через 5 лет доходы компании увеличатся.
Да, имеет, но человек, купивший дорогую стиральную машину в 1990-2000 годах, решает заменить ее через 15 лет использования. Естественно, он выбирает стиральную машину той же фирмы, надеясь, что новая стиральная машина без проблем проработает 15 лет. Но стиральная машина выходит из строя через 4-5 лет, ремонт очень дорогой, к тому же запчасти для ремонта надо заказывать у производителя. Если стиральная машина в ремонте то только один максимум два раза. После этого покупается стиральная машина другой марки, а марка стиральной машины, которой сломалась, заносится в черный список.
Этот человек и его знакомые никогда не купят бытовую технику плохо зарекомендовавшего себя бренда.
Компании осознают свою ошибку, через 10-15 лет, когда, несмотря на кратковременный рост прибыли, произойдет спад продаж, компании, избравшие такое направление развития, столкнутся с большими проблемами в будущем.
Но менеджеры, которые проводят такую политику в компании, работают недолго. Достигнув краткосрочного результата, они уйдут из компании, чтобы перейти в другую успешную компанию до своего прихода. И в новой компании продолжат делать то же, что и в предыдущей.
Такую политику в производстве, как ни странно, ведет большинство европейских производителей стиральных машин. Например, с 2015 года Miele получает много плохих отзывов о качестве своих стиральных машин и сложности ремонта (https://kundendienst-info.de/miele-kundendienst), а также Bosch и Simens увеличили количество отзывов, связанных с необходимостью ремонта.
Причина не в том, что компании выпускают плохие стиральные машины, они хорошие, а в том, что некоторые узлы и агрегаты изначально рассчитаны на определенный период работы.
