Устройство и принцип работы швейной машины

Изначально устройство швейной машины разрабатывалось таким образом, чтобы она могла самостоятельно совершать работу, заменив тем самым человека. Это изобретение позволило значительно облегчить труд швеи, и повысить его производительность. Схема работы позволяет даже абсолютному новичку, никогда не державшему иголку в руках, прошить прямые и качественные стежки. Новейшее поколение устройств шьет не только простым способом, они способны создавать узоры и вышивку. Достижения современных технологий поражают, но в основе принципа работы каждой швейной машины все так же лежит тот самый первый алгоритм, разработанный много лет назад.

Содержание

1 Схема устройства швейной машины
2 Шпулька
3 Челнок
4 Функционирование швейной машины
5 Перемещение ткани
6 Натяжение ниток
7 Устройство намотки
8 Советы по эксплуатации

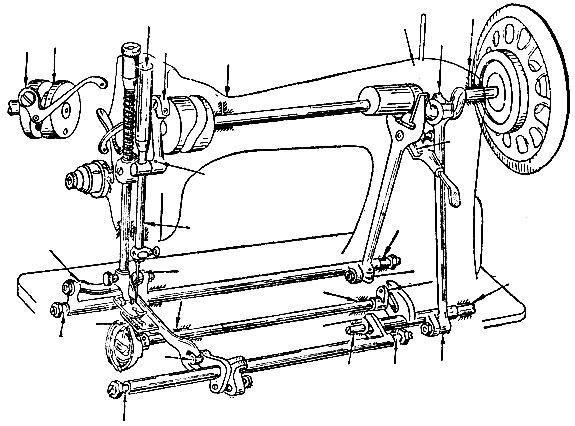

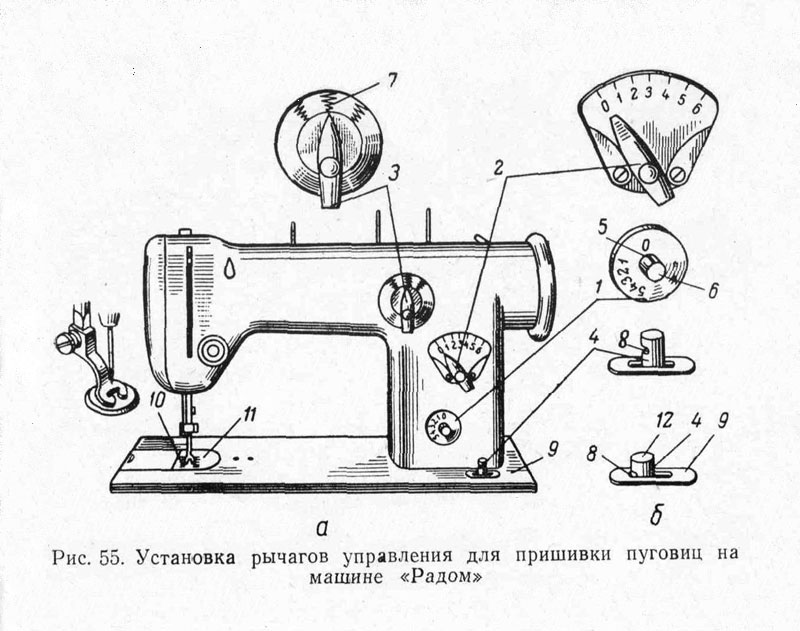

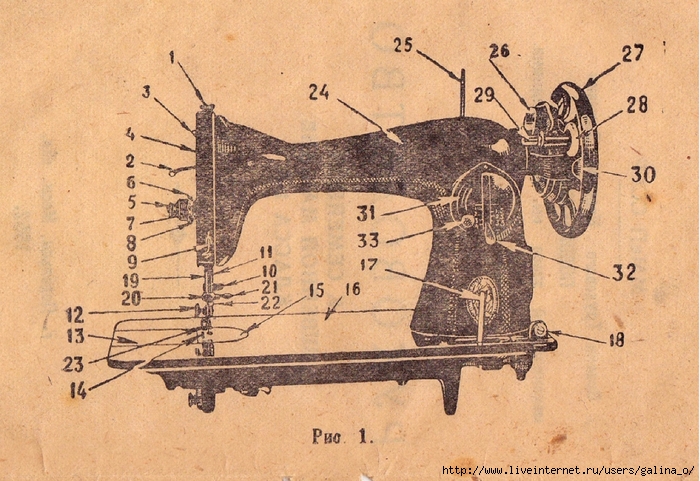

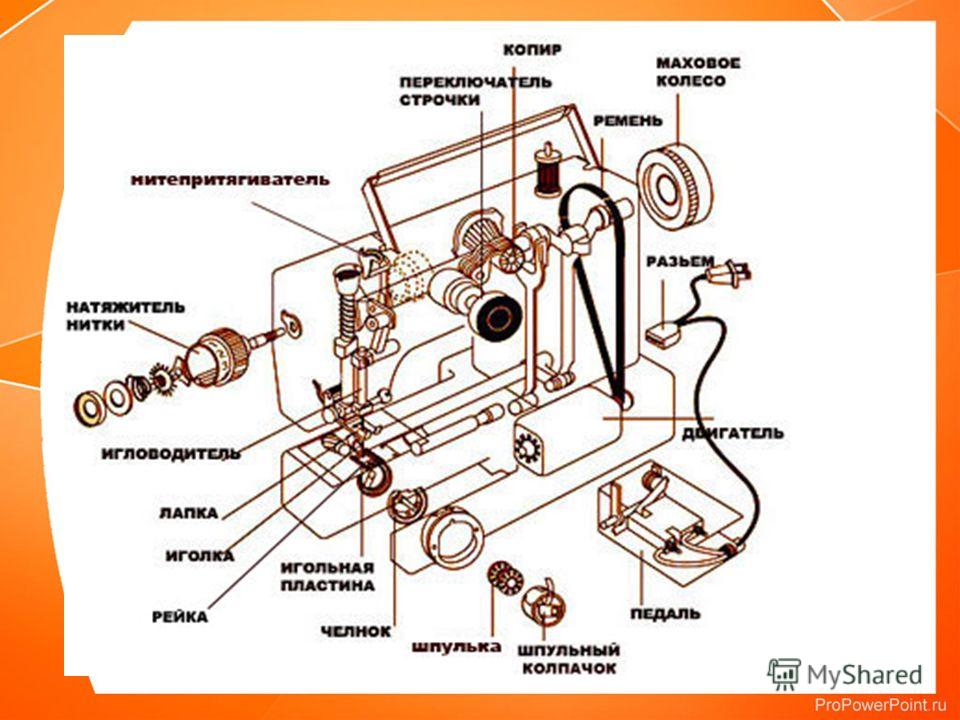

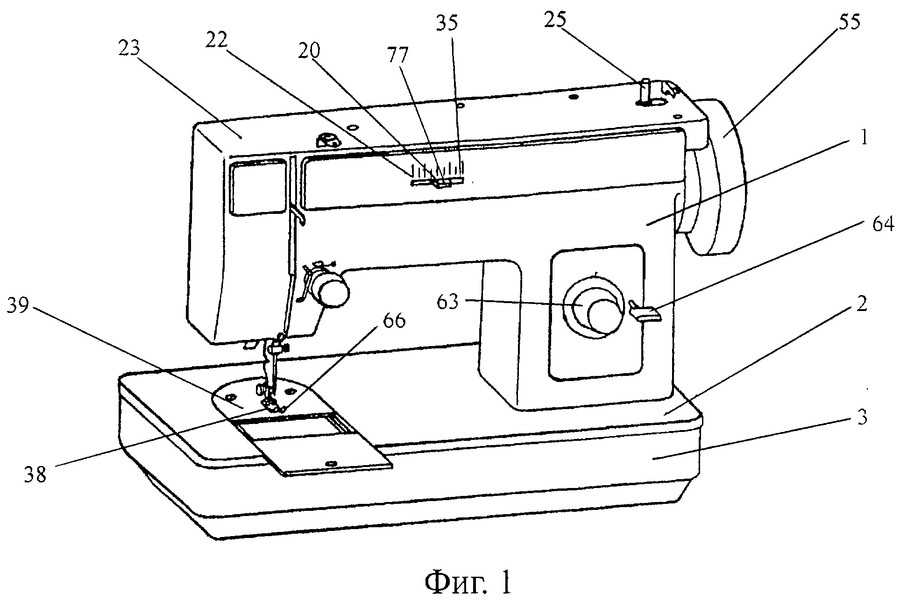

Схема устройства швейной машины

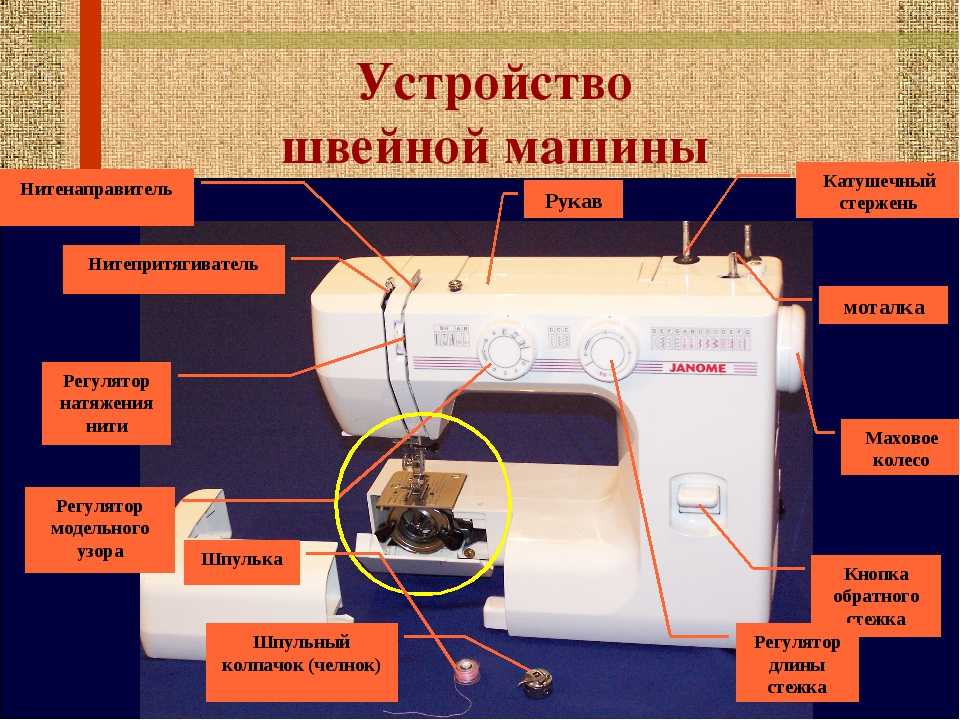

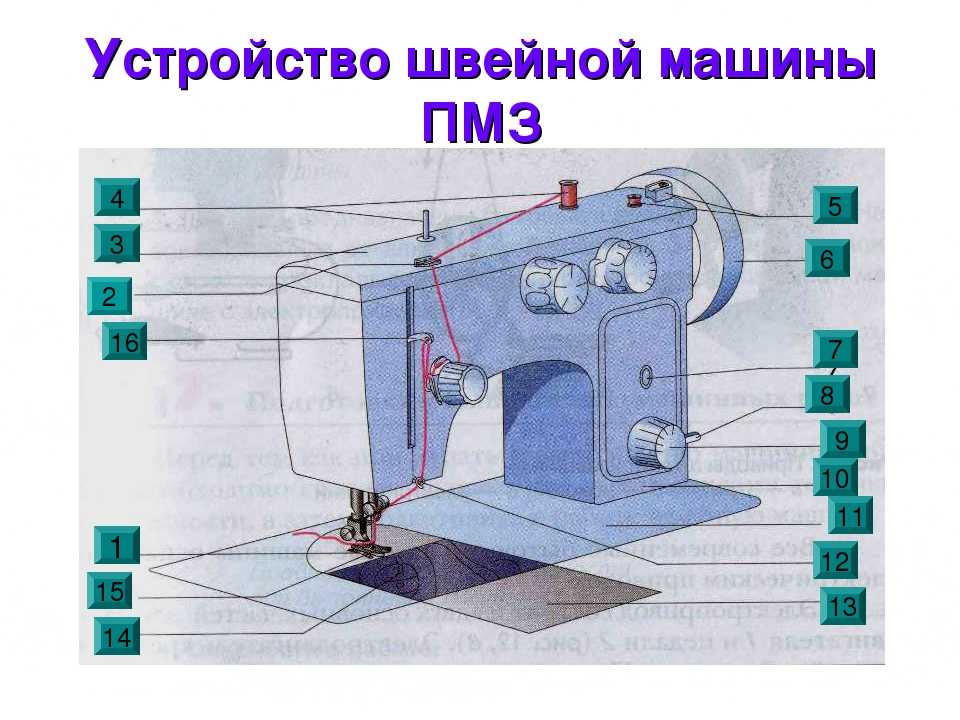

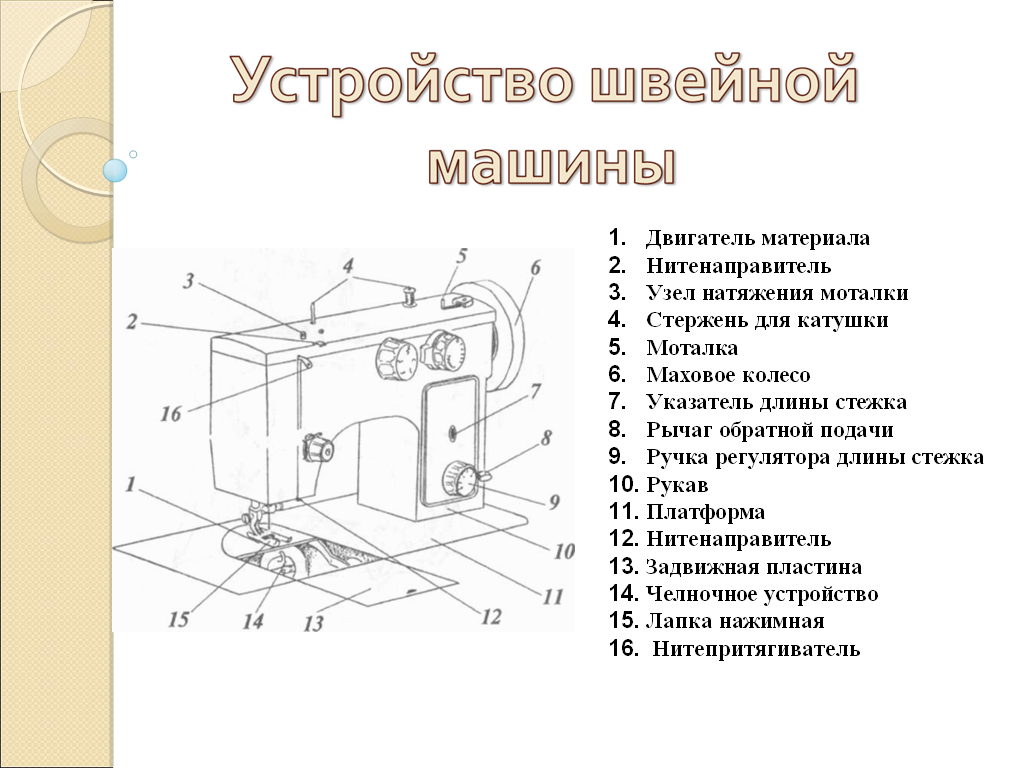

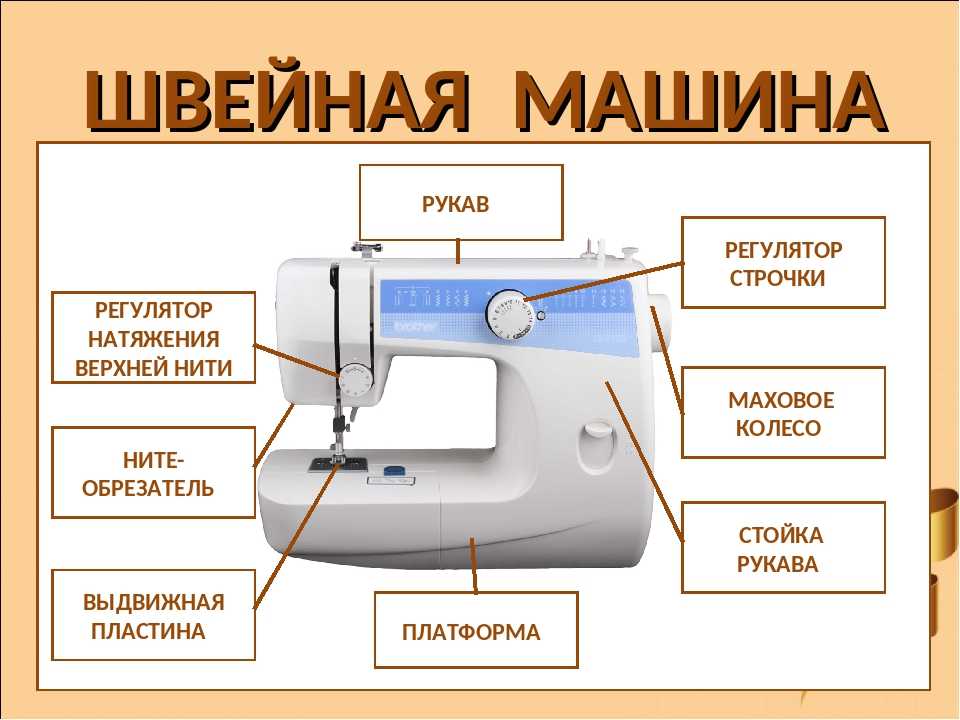

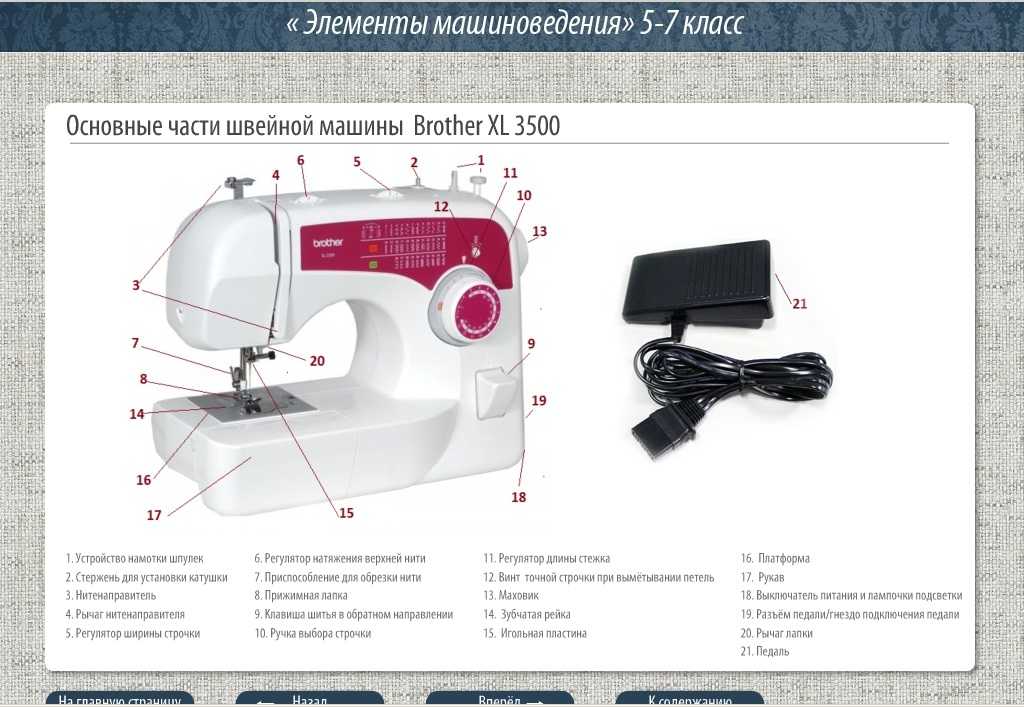

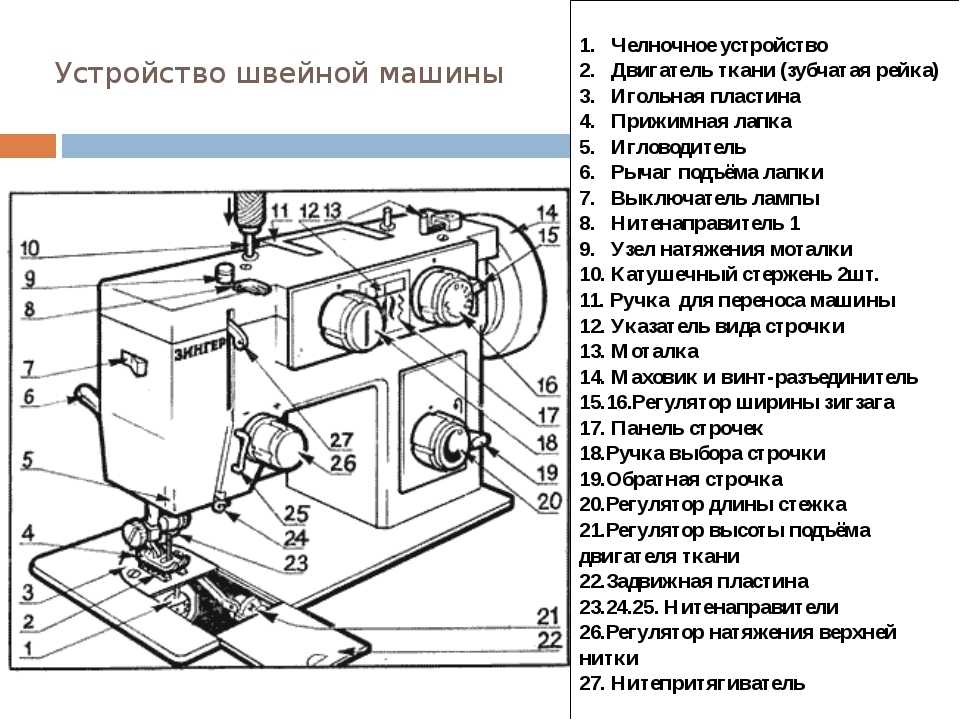

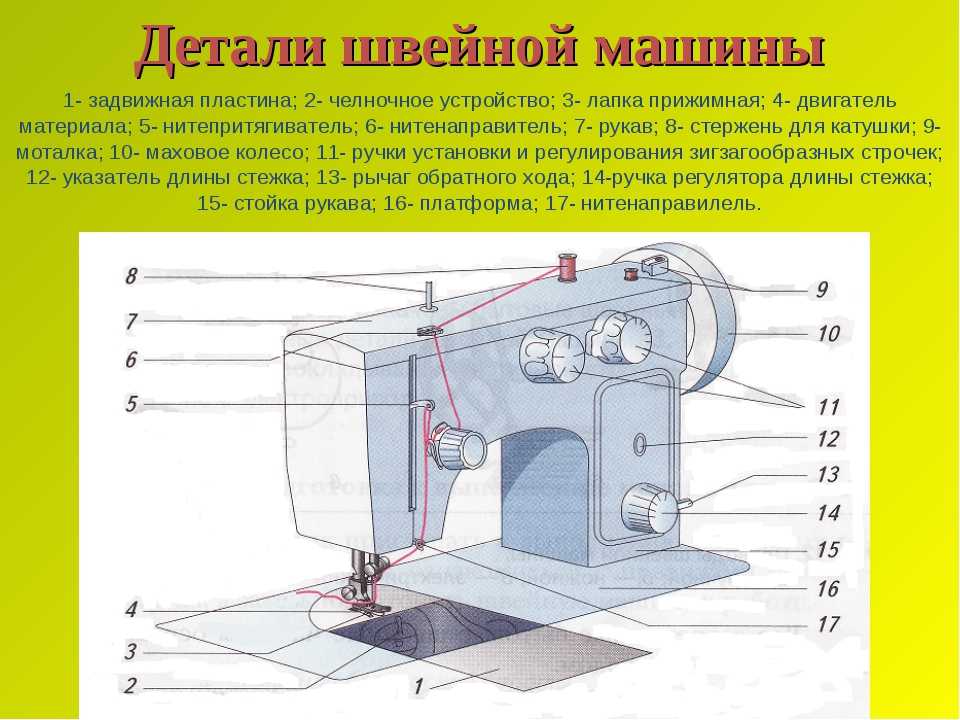

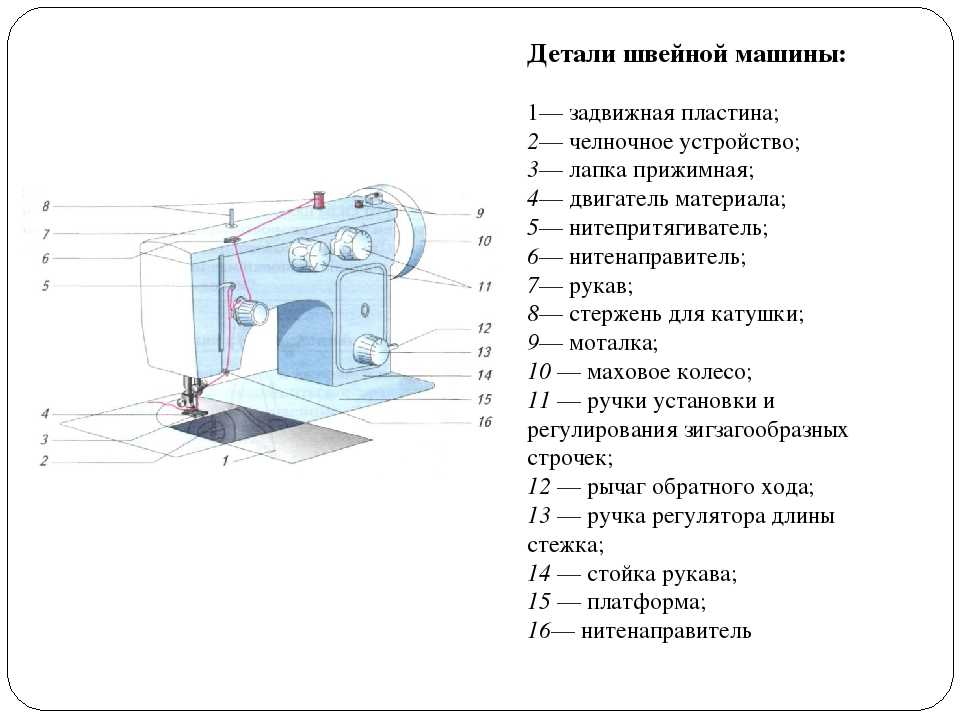

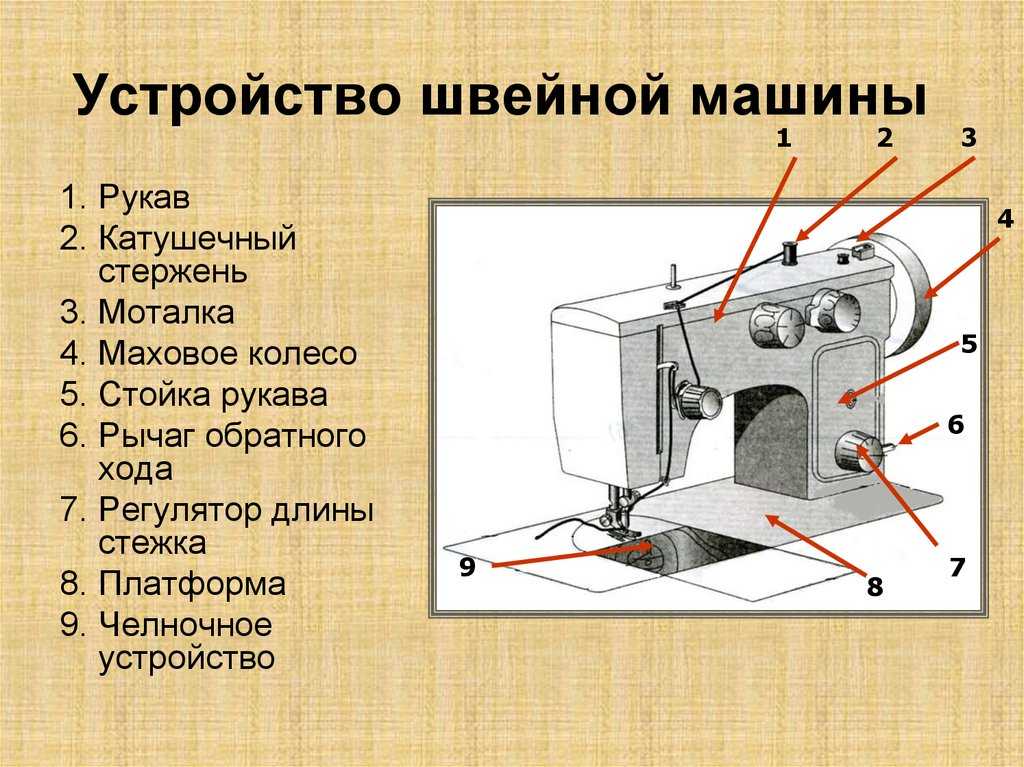

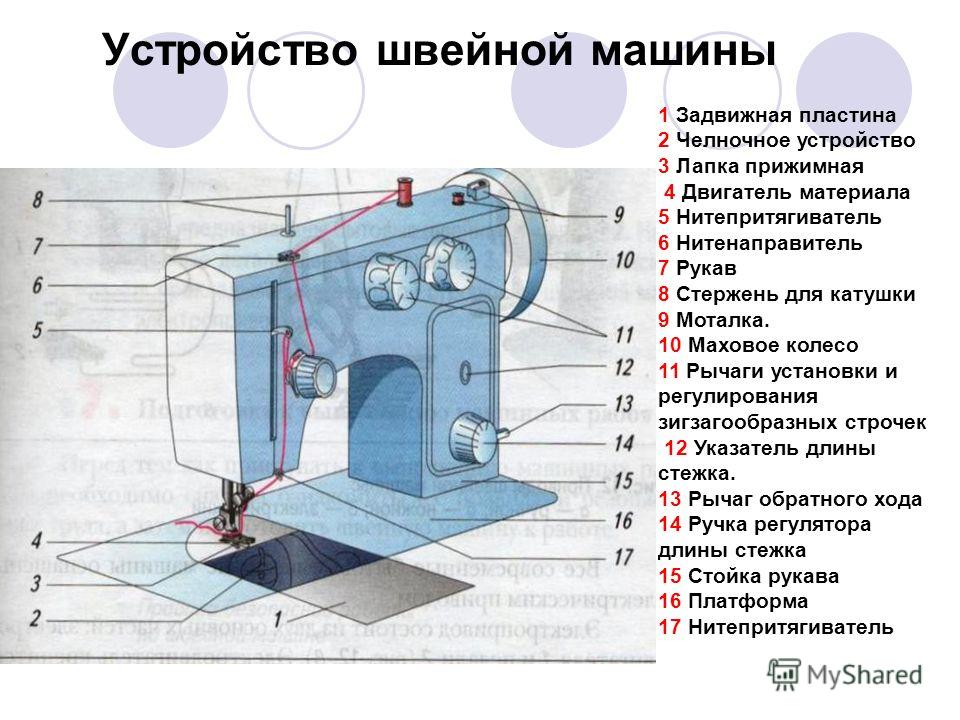

Существуют базовые части швейной машины, без которых не обходится ни один агрегат:

маховик;
моталка;
рукав;
швейная платформа;
колесо выбора строчки;
рукавная стойка
ресивер (обратный ход)
держатель иглы;
игольная пластина;
лапка;
рычажок подъема и опускания лапки.

Но это те детали, которые видны при поверхностном осмотре – они являются малой толикой скрытого под корпусом механизма. Там внутри находится сложная система для приведения в действие челнока. Можно сказать, что работа швейной машины целиком и полностью основывается на челночном устройстве. Для неподготовленного человека схема деталей обычной швейной машины может показаться сложной и запутанной, но все становится понятным, если немного разобраться.

Шпулька

Шпулька — наиболее заметная деталь, с которой у портного происходит постоянное взаимодействие. Располагается она за выдвигающейся панелью под иглой. Чтобы достать шпульку из гнезда, потяните ее на себя и немного вверх. Таким образом вы отогнете небольшой захват и освободите элемент.

Шпулька необходима для поставки ниток, которые перед работой на нее наматывают из основной катушки. Происходит это автоматически – нить из катушки продевают в специальное отверстие шпульки. После этого деталь укладывают в гнездо, а катушку с нитками закрепляют на корпусе машинки. При активации маховика происходит вращение шпульки, которая наматывает нить на свою ось, катушка с нитками при этом так же вращается.

Для натяжения нити в процессе работы строение шпульки включает в себя маленький винт. Грамотно выставленные настройки исключают возможность пропуска верхних и нижних стежков. Портной может шить, не отвлекаясь на постоянные проверки качества. Внимательно проконтролируйте нить перед началом работы, излишнее ее натяжение вызывает постоянные разрывы. Посмотрите видео про идеальное натяжение нити.

Маленькая деталь, так называемый носик, предназначен для страховки катушки от случайных выпадений шпульки. Он крепится на двигающейся панели, которая отжимается пружинным механизмом от корпуса втулки. Если все работает, как задумано, то в системе не происходит сбоев. Пока эта деталь находится в правильном положении, шпулька надежно закрепляется в швейной машинке и ее невозможно вытащить. Для выполнения обратной сборки отогните носик, и, удерживая его в таком положении, вставьте шпульку на место.

При изучении корпуса на швейной машине можно обнаружить продолговатый выступ. Его задача заключается в препятствовании вращению катушки со шпулькой или приводом челнока.

Челнок

. Проблемы в этом узле вызывают обрыв нитей, петляние, пропуск стежков и прочие неприятности. Если все настроено верно, строчка получается ровной, без участков обрыва.

На качество шитья оказывает существенное влияние состояние поверхности челнока. Не должно быть сколов, трещин, следов ржавчины, царапин, остатков масла и загрязнений. Все это препятствует равномерному движению нити, в результате чего возникают моменты вытяжения нити, строчка получается некрасивой— с заметно слабой натяжкой стежка.

Отработавший свой ресурс расходник подлежит замене. При поиске подходящей детали на замену возможны трудности, связанные с типами челночных механизмов для швейного оборудования. Покупателю следует четко представлять, какой челнок подходит для его модели машинки.

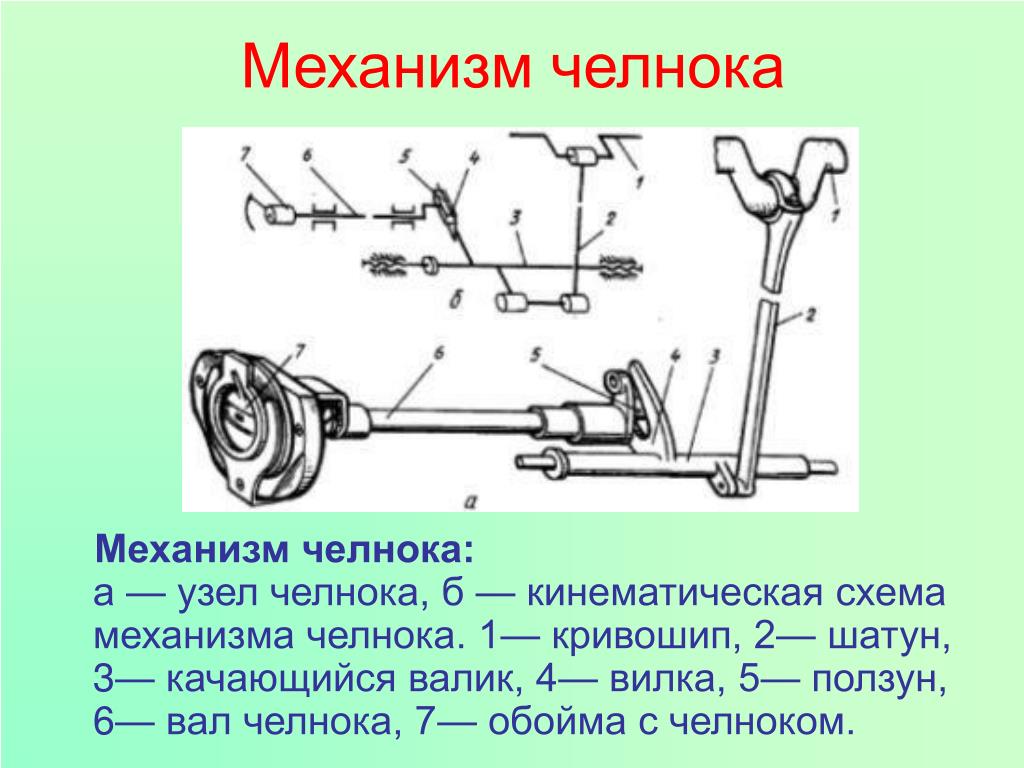

В швейном оборудовании используются челночные механизмы трех типов.

Вертикальный классический челнок был изобретен И.Зингером в 1851 году. Конструкция представляет собой колпачок со специальным пазом, внутрь которого вставляется шпулька с нитью. При работе челнок передвигается как вертикально, так и горизонтально, отсюда еще одно название — качающийся. В циклическом движении деталь снимает нить с иглы, переводит в нужное для создания петли положение и возвращается в первоначальную позицию. Такой тип челнока применялся на машинках советского производства Чайка, Подольск и моделях немецких брендов Veritas и Singer прошлых лет. Сегодня его можно встретить на бюджетных механизмах.
Горизонтальный тип челнока— изобретение 20 столетия. Механизм получил широкое распространение, применяется в большинстве выпускаемых в настоящее время бытовых швейных машинок. Главные достоинства — простота установки шпульки, отсутствие трения и возможность контролировать количество нити сквозь прозрачную пластиковую крышку детали. Два полных оборота челнока формируют стежок.

Вертикальный вращающийся (ротационный) челнок отличается вращательными движениями вокруг своей оси. Внутрь вращающейся части вставляется шпулька с нитью. Скорость вращения узлового элемента достигает порядка 900 оборотов/ минуту. Расходник отличается надежностью конструкции, оптимальной удаленностью относительно иглы. Ротационный челнок устанавливается в модели премиум-класса и профессиональное швейное оборудование.

Функционирование швейной машины

Как же устроена швейная машина, и какие силы приводят в действие ее внутренние процессы? В основе всей системы лежит простейший принцип, основанный на заданном движении иглы. Захватывая с собой верхнюю нить, она продевает ее вниз. Далее ее подхватывает уже готовый к этому челнок, и переплетает нижнюю с верхней ниткой.

Простейшее движение дает основу для таких сложных манипуляций, как зигзагообразные швы и даже узорная вышивка. Видео о том, как выполнять вышивку на домашней швейной машинке.

Компании производители совершенствуют свои модели. Сегодня уже существуют агрегаты со специальным дополнением в виде боковой иглы для обработки краев материи, однако найти их в простых магазинах нелегко.

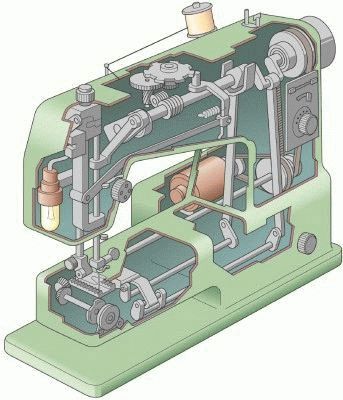

Внутренняя часть корпуса скрывает в себе привод, который приводится в действие вручную (в механических машинках) либо при помощи электродвигателя (в электромеханических устройствах). Двигатель посредством шатуна запускает вращение трех других валов. Если вдаваться в подробности, можно сказать что система включает одну промежуточную ось, которая передает вращательный импульс трем описанным валам.

Эта система рассчитана на длительный период использования и считается довольно долговечной. Для нанесения смазочных материалов на подвижные части в корпусе предусмотрены отверстия, в которые без труда может пройти носик масленки.

Современные швейные машины оснащаются ножной электрической педалью

В более продвинутых моделях предусматривается педаль, при нажатии ногой на которую приводятся в движение все механизмы. Она гораздо удобнее в использовании, так как предоставляет свободу рукам. Конечно же, современные конструкторы усовершенствовали и эту систему, превратив педаль из механической в электрическую.

Перемещение ткани

Говоря о том, как работает домашняя швейная машина, нельзя опустить описание устройства, предназначенного для протяжки материи. Это революционное для своего времени изобретение позволило задавать нужную длину стежков, а также избавило портных от обязанности следить за продвижением лоскута.

Происходит все следующим образом:

на первом этапе, по центральной части проходит главный вал, который соединяется с осью маховика через шатун;
в боковых частях проходят два стержня, при синхронном вращении которых приходит в движение протяжный механизм.

Первый укомплектован деталью, который специалисты называют между собой «Ласточкин хвост». Для простого человека он больше похож на ключ. Этот элемент двигается туда-обратно по направлению хода ткани.

У второй оси предусмотрен кулачок, который размещается в пространстве «ласточкиного хвоста». Главной его функцией является подъем и спуск данной детали.

Итоговым результатом всех движений перечисленных механизмов происходит работа швейной машины, деталь в виде «ласточкиного хвоста» приводит в движение протяжные зубцы. Получив импульс, зубья выполняют свои шаги, прокручиваясь на месте.

Все манипуляции по настройке длины стежка проводят посредством поворотного рычажка. Совсем небольшая деталька скреплена с осью хвостатого ключа. При поворотах рычага хвосты изменяют свою конфигурацию от начального положения, что приводит к изменению длины стежка в строчке. Видео показывает, как правильно проводить настройку длины шагов.

Натяжение ниток

Эту манипуляцию проводят при помощи специального винта, расположенного над иглодержателем. Натяжение верхней нити — важный показатель, контролирующий качество шва. Недалеко от иглодержателя находится особое ушко, которое перемещается в процессе работы и не позволяет натянутой нити ослабнуть или провиснуть, когда игла идет вверх. Без этой маленькой детали вся работа швейной машины свелась бы на нет.

Видео о том, как собрать и установить регулятор натяжения нити.

Устройство намотки

Под конец описания нужно сказать несколько слов об устройстве намотки. Как правило, недалеко от маховика для намотки располагается маленькое прижимное колесо с валом, укомплектованным риской.

На панели, расположенной под ним, располагается ушко с еще одним колесом небольшого размера. Катушка устанавливается на вертикальную подставку, а уже от нее нить пропускается над столом, чтобы быть намотанной на шпульку. Чтобы обеспечить правильную работу, прижимное колесо аккуратно вдавливается пальцем, после чего начинается вращение, передающееся от привода швейной машины.

Намотка нити на шпульку

Советы по эксплуатации

Интенсивная эксплуатация швейной машинки неизбежно приводит к износу расходных деталей, в результате чего начинают проявляться неполадки. Какие-то проблемы решаемы самостоятельно, при серьезных неисправностях понадобится участие мастера.

Методы устранения часто возникающих неисправностей следующие.

Если в строчке наблюдаются пропуски, то следует отрегулировать петлеобразователь, проверить высоту расположения иглы.
При неудовлетворительном натяжении стежка необходимо скорректировать взаимодействие челнока с пластинами.
Машинка издает непривычные звуки и не формирует стежки — это симптом механического повреждения челнока. Неисправность устраняется заменой вышедшей из строя детали.

Если строчка получается неаккуратной, то нужно постараться настроить равномерное натяжение обеих нитей.
Когда наблюдается наматывание верхней нити, следует срочно проверить правильность установки шпульки в челноке. Нерасторопность чревата поломкой машины.

Для минимизации появления частых проблем при шитье эксперты дают следующие советы:

смазка механизмов раз в полгода;
для смазки следует применять качественные специальные средства;
каналы для смазки следует содержать в чистоте;
чистка поверхности машинки после эксплуатации;
проводить профилактический осмотр и очищение челнока и шпульки хотя бы 1 раз в месяц;
при наличии на челноке следов контакта с нитками нужно мелкой наждачкой зашкурить поверхность;
не хранить длительно машинку без чехла;
под опущенную лапку перед одеванием чехла нужно подложить кусок ткани, также следует протереть поверхность убрать все лишнее;
исключить при хранении устройства заломы и загибы питающего кабеля;
маховое колесо следует всегда вращать по направлению «на себя»;
во время работы машинки нельзя чрезмерно натягивать материал, опускать стержень иглы на пустую пластину, а также строчить с поднятой лапкой.

Устройство швейной машины: как устроена швейная машина?

Первый патент на швейную машину был оформлен еще в начале девятнадцатого века. Сначала машинки полностью копировали технику ручного шитья, затем появилась игла с ушком возле острого конца, челночные стежки, лапка, и, наконец, механизмы пришли к тому принципу, по которому работают и по сей день. Современные машинки могут приводиться в движение простой прокруткой ручки или ее колпачка, или подключаться к электросети, могут делать простые стежки или несколько видов более сложных, включая фигурные и вышивку, но в основе лежит все тот же алгоритм соединения двух ниток с обеих сторон ткани.

Содержание статьи

Как устроена швейная машина: части швейной машины
Что нужно в первую очередь: шпулька и челнок
Механизм
Как нужно перемещать ткань
Что еще нужно знать о машинках

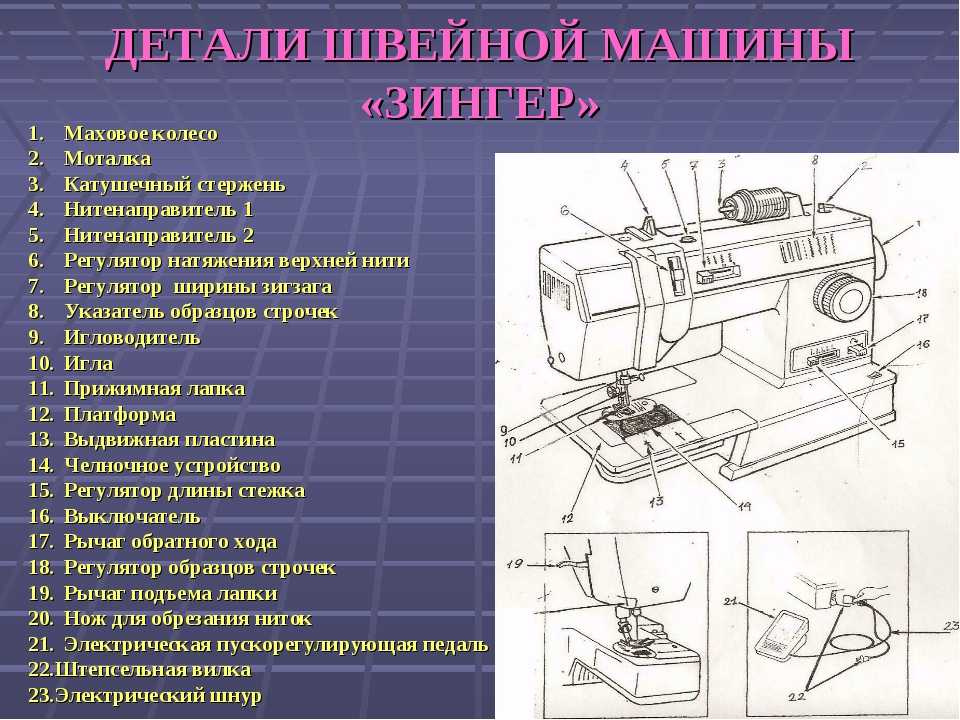

Как устроена швейная машина: части швейной машины

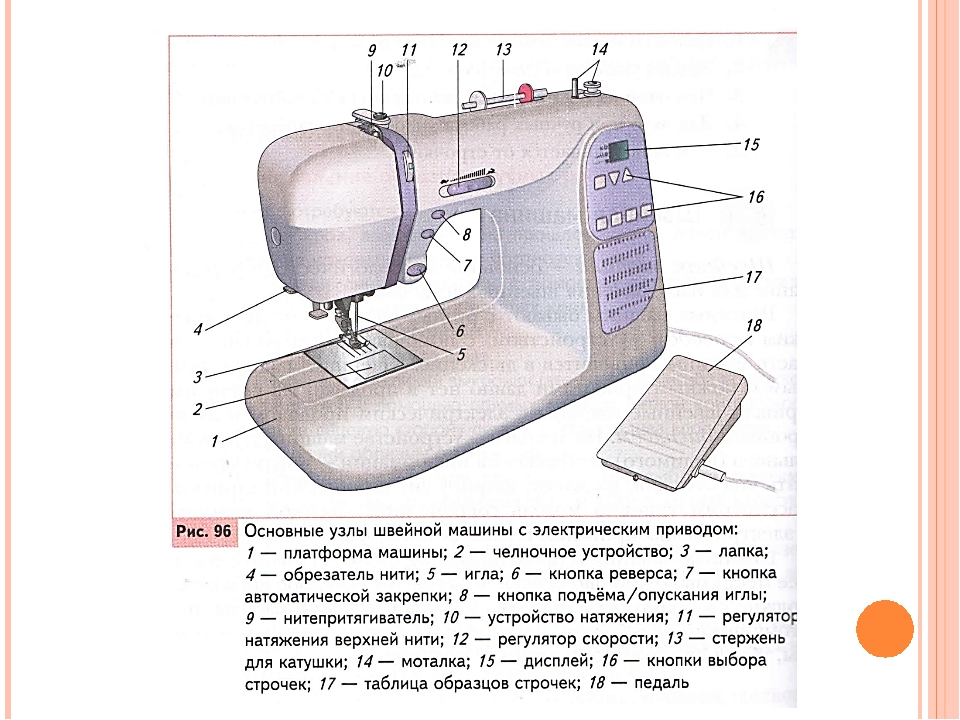

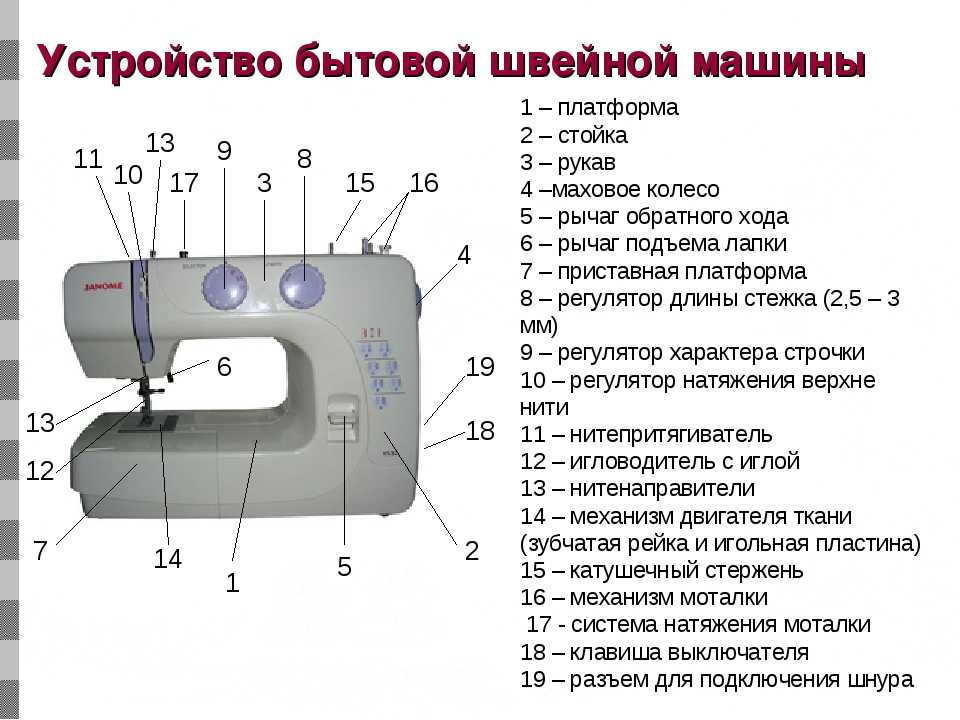

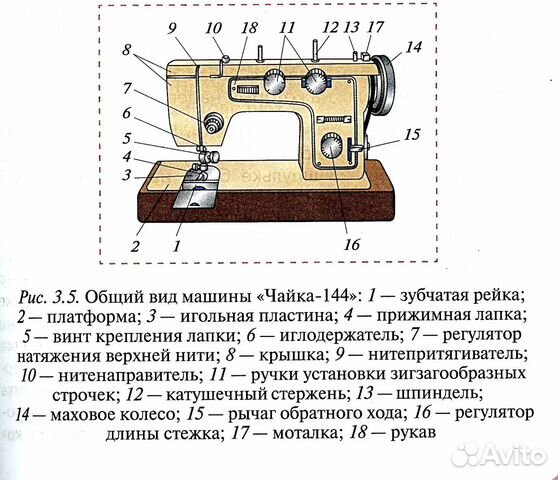

Несмотря на разнообразие моделей на рынке, основные детали у большинства машинок будут общими:

Маховое колесо — обычно оно расположено на правом боку корпуса. Регулирует высоту иглы.
Стержень, на который надевается катушка с основной ниткой.
Переключатель формы стежка на передней панели.
Переключатель длины стежка расположен рядом с ручкой выбора формы.
Нитенаправитель натягивает нить, чтобы она не запуталась.
Нитепритягиватель движется вверх-вниз, подавая нить с катушки в машинку.
Регулятор натяжения нитки — специальный винт или опция на панели управления.
Прижимная лапка удерживает ткань в нужном положении.
Регулятор давления лапки нужен для ткани из разного материала.
Рычаг подъема-опускания лапки в начале и в конце работы.
Игла, которая шьет.
Винт, закрепляющий иглу.
Нитевдеватель — очень облегчает жизнь пользователю.
Нитеобрезатель, чтобы быстро оборвать нитку по окончанию работы.
Пластина под лапкой оснащена транспортером — зубчатым колесом, которое двигает ткань под иглой.
Под иглой и лапкой расположено челночное устройство, закрытое крышкой. Если открыть ее, вы увидите шпульку под колпачком.
Часто у современных машинок еще имеется отсек для хранения запасных деталей, ниток и других мелочей.

Что нужно в первую очередь: шпулька и челнок

Челнок — это главный узел работы швейной машины, он цепляет верхнюю нить и соединяет ее с нитью нижней строчки. Именно от его настройки зависит работа машинки, не будет ли пропусков, обрывов или спутанных петель. Деталь приводится в действие приводом и двигается вперед-назад в заданном направлении.

Челнок может быть вертикальным, горизонтальным, маятниковым или вращающимся.

Качающийся или маятниковый челнок встречается в самых дешевых моделях и подойдет новичкам, или тем, кто редко пользуется швейной машинкой. Он простой, но надежный и не требует особых навыков для работы. Минусы такого решения: малая скорость, шум и вибрация при работе, ограниченный выбор строчек.
Вертикальный челнок двойного обегания/вращающийся/ротационный используется в более дорогой и профессиональной технике. Он работает быстро и надежно, предотвращает спутывание нити и выдерживает большие нагрузки при работе с разным материалом.
Горизонтальный челнок отличается от предыдущих расположением и конструкцией. Он лежит под игольной пластиной и накрыт прозрачной крышкой. Удобно, что в такой системе шпулька не спрятана под колпачком, и сразу виден цвет нити и сколько ее осталось. Такие машинки легки в использовании, они работают быстро и бесшумно и подойдут большинству людей, которые регулярно занимаются шитьем.

Шпулька — это маленькая катушка для нитки нижней строчки. Обычно несколько штук идет в комплекте при покупке.

СПРАВКА! Шпульки должны подходить по форме и материалу к колпачку. Имейте это в виду, если будете покупать их отдельно от самой машинки. Выбор шпульного механизма — важный момент.

Винт, расположенный на шпульке, регулирует натяжение нижней нити. Если нить натянута слишком слабо, стежки будут пропускаться, а слишком сильное натяжение приведет к обрыву.

Неправильная намотка нитки на шпульку тоже влияет на качество шитья. Например, ручная намотка может дать неправильное натяжение строчки. Поэтому лучше наматывать нитку при помощи встроенного в машинку механизма, в соответствии с инструкцией.

Откройте крышку челночного отсека. Если надо, выньте челнок и откройте крышечку, чтобы извлечь шпульку.
Поставьте нужную вам катушку с нитками на штырек наверху швейной машины.
Отмотайте немного нити и проведите ее конец через нитенаправитель.
Обведите ее вокруг дискового натяжителя.
Закрепите конец на шпульке, продев один раз в специальное отверстие.
Установите шпульку на специальный стержень для намотки.
Запустите машинку при помощи педали или кнопки.
Намотайте, сколько вам нужно, но следите, чтобы нитка не выходила за наружный край шпульки.
Обрежьте нить и вставьте шпульку на ее место в челночном отсеке.

Механизм

Основной принцип работы швейной машинки заключается во взаимодействии иглы с верхней ниткой и челнока с ниткой нижней строчки.

Привод запускает движение иглы вверх-вниз.
Игла прокалывает ткань и образует под ней петлю.
Челнок захватывает эту петлю и связывает ее с нитью со шпульки.
Нитепритягиватель начинает поднимать верхнюю нить.
Нить затягивается, а устройство для протяжки материала продвигает ткань на длину стежка.

Под корпусом скрывается двигатель, который запускается вручную механически или при помощи электричества. В интернете есть много видео, демонстрирующих работу двигателя. Он прокручивает три вала: центральный и два боковых. Центральный вал скреплен с помощью шатуна с осью маховика и запускает игловодитель, а боковые отвечают за челнок и продвижение ткани. Именно синхронное взаимодействие всех деталей позволяет делать ровные стежки, а сбой в этой системе приводит к различным проблемам.

ВАЖНО! Механизмы швейных машинок, как правило, долго не изнашиваются, и могут служить десятилетиями, не требуя ремонта. Главное соблюдать правила эксплуатации и вовремя смазывать детали.

Как нужно перемещать ткань

После каждого движения иглы ткань должна продвигаться вперед для нового стежка. Расстояние между проколами называется шагом строчки — обычно он регулируется при помощи управляющего рычажка на швейной машине.

Материал двигается зубчатой рейкой, выступающей в пазах игольной пластины. Работа этого механизма сильно влияет на качество стежков.

На первом этапе формирования стежка — в нижнем положении иглы и рейки — расстояние между ними должно быть 1,5-2мм. Точно отрегулировать это положение поможет мастер, зато после одной правильной настройки вы надолго забудете о проблемах с пропуском стежков и застреванием ткани.
Во время движения иглы вверх формируется стежок, зубчики рейки должны быть полностью спрятаны, а ткань неподвижна. Иначе машинка начнет пропускать стежки и ломать иглы.
После формирования стежка рейка поднимается и зубчиками захватывает ткань, чтобы сдвинуть ее на нужное расстояние.

Помните:

Лапка должна равномерно прижиматься к плоскости со всех сторон, не допуская перекоса или более сильного давления с одной стороны;
Не тяните ткань вперед и не зажимайте ее сильно, чтобы не мешать работе движущего механизма.

Как заменить нитки:

Для начала отключите машинку от сети, чтобы избежать травм.
Поднимите лапку и с помощью махового колеса зафиксируйте иглу в верхнем положении.
Поставьте катушку на специальный штырек для нее.
Протяните нитку через верхний проводник, а затем вниз — в правый канал.
Оберните ее вокруг устройства натяжения нити между каналами.
Тяните нить вверх по левому каналу, через крючок нитевыводителя и снова вниз по направлению к игле с другой стороны рычага.
Проденьте нитку в нитепроводник над иголкой.
Вставьте ее в ушко иглы, оттяните от себя и расположите свободный край (примерно 5 см) позади машинки.

Что еще нужно знать о машинках

Многие швейные машины оснащены дополнительными функциями:

В большинстве современных моделей иголка может двигаться не только вверх-вниз, но и вправо-влево. Это позволяет выполнить шов в форме зигзага или простые узоры по принципу вышивки гладью.
Выпускаются лапки разной формы для различных целей: декоративная строчка, выметывание петель, вшивание молний и пришивание пуговиц.
Для штопки на рейку, движущую ткань, надевается специальная накладка, которая фиксирует материал на месте.
Казалось бы, мелочь! Но без лампочки, встроенной в машинку для подсветки рабочей поверхности, вы чаще будете пропускать огрехи и больше напрягать глаза.
Желательно выбирать машинку, к которой в комплекте идут инструменты для ее домашнего ремонта — отвертка и ключи.

Другие виды машинок для домашнего использования:

Компьютеризированные управляются компьютерной платой и могут выполнять более замысловатые стежки. От объема памяти зависит количество и сложность программ.
Челночный шов отличается прочностью, но плохо растягивается, поэтому его редко используют для пошива трикотажных изделий. Тут нужна машинка, которая использует плоские стежки.

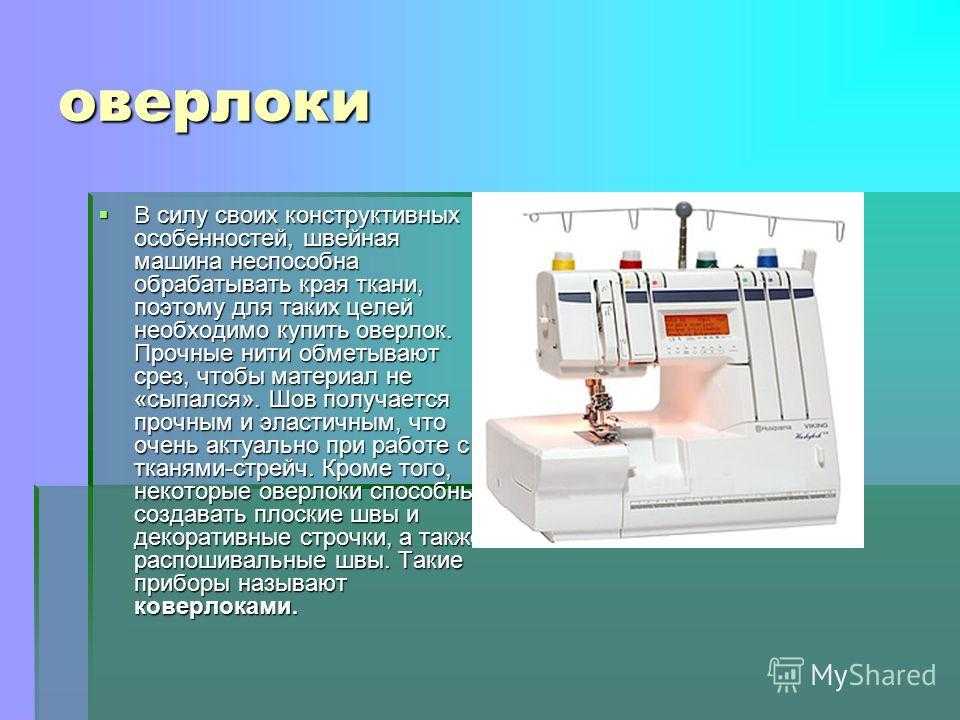

Для обметки тканей можно приобрести оверлок. Он снабжен механизмом обрезки и используется для подшива тканей различными способами, в том числе можно подшивать тончайшие кружева и шифон.

Несколько советов:

Слишком высокая нагрузка может повредить моторчик. Часто это происходит при долгой непрерывной работе — например, подшивании скатертей, занавесок и постельного белья. Делайте перерывы между включением электропривода.
Игла обязательно должна быть прямой и острой. Не пытайтесь использовать поврежденную или чинить и затачивать ее сами — она для этого не предназначена. А использование испорченной иглы может повлечь за собой поломку всей машинки.
Также игла должна соответствовать ткани, которую ей прошивают — для кружева и кожи нужны иглы разной толщины, а для трикотажа используется игла с закругленным кончиком. Стандартный набор можно купить практически в любом магазине товаров для рукоделия.

Понимание принципов работы швейной машины облегчает работу с ней и позволяет исправлять мелкие неполадки, не вставая из-за стола. С помощью хорошей машинки вы сможете не только выполнять простую работу вроде укорачивания брюк или починки испорченной одежды, но и заняться творчеством и превратить домашние обязанности в хобби.

основные части и их особенности, схема и строение

На уроках технологии в школе объясняют устройство швейной машины и практически все мы уверенны, что знаем, как устроена швейная машина. Тем не менее, очень часто мы неверно употребляем названия некоторых деталей. И совсем уж редко, кто имеет точное представление, как устроено челночное устройство, устройство ручного привода, как образуется швейный стежок и др.

Выполняя ремонт и настройку швейных машин самостоятельно, особенно используя для этого техническую литературу, нужно знать значение терминов, понимать принцип работы швейных машин и изучить ее устройство.

Схема устройства швейной машины

Существуют базовые части швейной машины, без которых не обходится ни один агрегат:

маховик;
моталка;
рукав;
швейная платформа;
колесо выбора строчки;
рукавная стойка
ресивер (обратный ход)
держатель иглы;
игольная пластина;
лапка;
рычажок подъема и опускания лапки.

Термины, используемые в названиях деталей

Для работы с бытовым устройством в домашних условиях необходимо знать следующие термины:

винт — производится с резьбой на основании, на головке располагается канавка под отверстие:
болт — выполнен в виде детали с четырехгранной головкой, есть нарезанная резьба;
вал — ось круглой формы, применяется для закрепления деталей, узлов, механизмов, передавая движение;
втулка — цилиндрическая деталь с внутренним отверстием, фиксирует валы и оси;
кривошип — крепится с краю вращающего элемента, в который внедряется деталь крепления шатуна;
рейка — располагается под лапкой, имеет зубья, предусмотрена для продвижения материи вперед;
нитепритягиватель — удлиненный провод, располагающийся на лицевой стороне агрегата, выдергивает нить при образовании стежка;
игольная пластина — имеет отверстие для прохождения иглы к челночному ходу;
игловодитель — удерживает иголку, осуществляет ее движение.

Шпулька

Шпулька — наиболее заметная деталь, с которой у портного происходит постоянное взаимодействие. Располагается она за выдвигающейся панелью под иглой. Чтобы достать шпульку из гнезда, потяните ее на себя и немного вверх. Таким образом вы отогнете небольшой захват и освободите элемент.

Для натяжения нити в процессе работы строение шпульки включает в себя маленький винт. Грамотно выставленные настройки исключают возможность пропуска верхних и нижних стежков. Портной может шить, не отвлекаясь на постоянные проверки качества. Внимательно проконтролируйте нить перед началом работы, излишнее ее натяжение вызывает постоянные разрывы. Посмотрите видео про идеальное натяжение нити.

Маленькая деталь, так называемый носик, предназначен для страховки катушки от случайных выпадений шпульки. Он крепится на двигающейся панели, которая отжимается пружинным механизмом от корпуса втулки. Если все работает, как задумано, то в системе не происходит сбоев. Пока эта деталь находится в правильном положении, шпулька надежно закрепляется в швейной машинке и ее невозможно вытащить. Для выполнения обратной сборки отогните носик, и, удерживая его в таком положении, вставьте шпульку на место.

При изучении корпуса на швейной машине можно обнаружить продолговатый выступ. Его задача заключается в препятствовании вращению катушки со шпулькой или приводом челнока.

Отечественные «ласточки»

Теперь разберем устройство швейной машины «Подольск». Существует несколько моделей техники этого производителя. Это и ножные машинки, и устройства с электроприводом. Немного выше мы уже описывали строение швейной машинки «Чайка» (ручной), которая также производилась на этом заводе.

Другим популярным вариантом «Подолки» стала модель № 132. Это электрическая швейная машинка, на которой можно шить строчкой «зигзаг» и прямыми стежками разной длины. Кроме того, в ее функционал входит штопка и вышивка. Строение машинки не сильно отличается от современных аналогов. Режимы меняются с помощью рычага, закрепку можно делать клавишей реверса.

Швейная машина «Подолка-142» практически идентична своей предшественнице. Главным отличием стало наличие механизма намотки ниток на шпульку на последней. Также 142-я модель имеет эргономичный дизайн и корпус из стали усиленной прочности.

Челнок

Швейный челнок — ключевой конструктивный элемент швейного оборудования. От исправного состояния механизма и правильности настройки взаимодействия со швейной иголкой зависит качество строчки. Проблемы в этом узле вызывают обрыв нитей, петляние, пропуск стежков и прочие неприятности. Если все настроено верно, строчка получается ровной, без участков обрыва.

В швейном оборудовании используются челночные механизмы трех типов.

Вертикальный классический челнок был изобретен И.Зингером в 1851 году. Конструкция представляет собой колпачок со специальным пазом, внутрь которого вставляется шпулька с нитью. При работе челнок передвигается как вертикально, так и горизонтально, отсюда еще одно название — качающийся. В циклическом движении деталь снимает нить с иглы, переводит в нужное для создания петли положение и возвращается в первоначальную позицию. Такой тип челнока применялся на машинках советского производства Чайка, Подольск и моделях немецких брендов Veritas и Singer прошлых лет. Сегодня его можно встретить на бюджетных механизмах.
Горизонтальный тип челнока— изобретение 20 столетия. Механизм получил широкое распространение, применяется в большинстве выпускаемых в настоящее время бытовых швейных машинок. Главные достоинства — простота установки шпульки, отсутствие трения и возможность контролировать количество нити сквозь прозрачную пластиковую крышку детали. Два полных оборота челнока формируют стежок.
Вертикальный вращающийся (ротационный) челнок отличается вращательными движениями вокруг своей оси. Внутрь вращающейся части вставляется шпулька с нитью. Скорость вращения узлового элемента достигает порядка 900 оборотов/ минуту. Расходник отличается надежностью конструкции, оптимальной удаленностью относительно иглы. Ротационный челнок устанавливается в модели премиум-класса и профессиональное швейное оборудование.

Выбор

Выбирать аппарат стоит с учетом цели. Если необходимо использовать машинку только для мелкого ремонта тонкой одежды — стоит обратить внимание на мини-модели, которые легко помещаются в карман. Их легко транспортировать. А функционала вполне хватит. Если нужно шить серьезные вещи — рекомендуется брать устройство с хорошим набором функций.

Важно! Лапка обязательно должна быть металлической.

Если в работе окажется кожа, ее возьмет не каждая серьезная модель. Поэтому при консультации со специалистом в точке продажи важно сразу уточнять типы используемых материалов.

Один из критериев выбора — комфорт при использовании

Функционирование швейной машины

Компании производители совершенствуют свои модели. Сегодня уже существуют агрегаты со специальным дополнением в виде боковой иглы для обработки краев материи, однако найти их в простых магазинах нелегко.

Современные швейные машины оснащаются ножной электрической педалью

В более продвинутых моделях предусматривается педаль, при нажатии ногой на которую приводятся в движение все механизмы. Она гораздо удобнее в использовании, так как предоставляет свободу рукам. Конечно же, современные конструкторы усовершенствовали и эту систему, превратив педаль из механической в электрическую.

Существенное различие

Начнем мы наш обзор с того, что укажем одно принципиальное отличие в разных швейных машинах. Заключается оно в том, что существуют модели с неодинаковым типом управления. Они подразделяются на такие виды:

техника с электроприводом;
ручные швейные машины;
машинки с механическим ножным приводом.

Первые наиболее удобны для эксплуатации. Устройство швейной машинки с электроприводом элементарное. Мастеру необходимо просто нажимать на педаль, чтобы привести двигатель машинки в действие. Чем большую силу для этого прикладывает швея, тем выше крутящий момент при пуске и тем быстрее работает мотор.

Также управлять швейным механизмом можно без использования силы тока. В этом случае необходимо одной рукой прокручивать маховое колесо, а другой направлять ткань. Такие машинки сейчас используются редко, но мастера не спешат избавляться от устаревшей техники, и дальше мы расскажем почему. Зачастую это техника советского или европейского производства («Чайка», «Зингер»). Строение швейной машинки с ручным управлением будет представлено в отдельном разделе.

Ножные машинки более практичны и удобны по сравнению с ручными, в основном за счет того, что обе руки мастера свободны. Это значительно облегчает рабочий процесс. Однако шитье с их помощью обязывает портного уметь правильно задействовать механизм машинки и постоянно контролировать ее скорость.

Перемещение ткани

Происходит все следующим образом:

на первом этапе, по центральной части проходит главный вал, который соединяется с осью маховика через шатун;
в боковых частях проходят два стержня, при синхронном вращении которых приходит в движение протяжный механизм.

Первый укомплектован деталью, который специалисты называют между собой «Ласточкин хвост». Для простого человека он больше похож на ключ. Этот элемент двигается туда-обратно по направлению хода ткани.

Современный вариант

Швейные машинки нового образца многофункциональны. Производители делают свою технику так, чтобы она выполняла не только минимальный набор строчек, но и имела некоторые особенности. Это может быть нож для подрезки ткани, работающий по принципу оверлока, тогда строение швейной машинки немного отличается от стандартных моделей. У нее может быть укорочен выдвижной столик, также устройство имеет другой внешний вид, когда стандартная прижимная лапка меняется на приспособление с ножом.

Также немного по-другому устроены модели швейных машин, в которых вмонтирован электронный чип. Управление ими происходит с помощью миниатюрной панели. Она состоит из небольшого табло, на которое выводится информация о том, в каком режиме на данный момент работает устройство, а также из кнопок управления. С их помощью швея подбирает оптимальный для нее параметр настроек машинки:

вид строчки;
длину стежка;
скорость работы.

Электроникой также часто оснащены модели с узким функционалом: вышивальные и вязальные машинки, оверлоки, коверлоки.

Натяжение ниток

Эту манипуляцию проводят при помощи специального винта, расположенного над иглодержателем. Натяжение верхней нити — важный показатель, контролирующий качество шва. Недалеко от иглодержателя находится особое ушко, которое перемещается в процессе работы и не позволяет натянутой нити ослабнуть или провиснуть, когда игла идет вверх. Без этой маленькой детали вся работа швейной машины свелась бы на нет.

Видео о том, как собрать и установить регулятор натяжения нити.

Описание прибора

Ручная машинка для шитья поможет начинающей рукодельнице познать азы этого дела. И пригодится опытным швеям в поездках. Модели могут быть настолько небольшими, что их легко поместить в кармане. По внешнему виду некоторые из них напоминают степлер. У них есть недостатки. Поэтому такую вещь полезно иметь на начальных этапах или как запасной вариант. А для основной работы важно приобрести качественный аппарат, который сможет прошивать плотные ткани и выполнять сложную работу.

Еще один вариант

Важно! Срок работы карманных моделей ограничен. За ними требуется постоянный уход.

Устройство намотки

Под конец описания нужно сказать несколько слов об устройстве намотки. Как правило, недалеко от маховика для намотки располагается маленькое прижимное колесо с валом, укомплектованным риской.

Намотка нити на шпульку

Возможные неисправности и их устранение

Инструкция не всегда есть в наличии. Особенно если модель старая. Но большинство неисправностей характерны всем машинкам. Если нитка в сильном натяжении, винт нужно послабить. При пропусках швов следует проверить позиционирование иглы. Если плохо крутится ручка — обязательно добавить смазку. В сложных случаях потребуется ремонт, который может произвести специалист. Карманные модели нередко выходят из строя без возможности исправления. Это их основной недостаток.

Ремонт при неисправностях

Ручные машинки постепенно усовершенствуются. Их функционал постепенно расширяется, габариты уменьшаются. Но остается важное преимущество — возможность работать без сети и легко транспортировать устройство. Выбирать покупку стоит с учетом целей и тканей, которые будут взяты в работу.

Строение швейной машинки и принцип работы

Существует великое множество производителей техники для шитья. Современные машинки отличаются друг от друга по функциональности, оснащенности и мощности. Бытовая техника обычно компактная и удобная в эксплуатации, чего не скажешь о массивных промышленных вариантах швейных машин. Однако какой бы ни была модель, строение швейной машины практически всегда одинаковое.

Сегодня мы рассмотрим, из чего состоят и как работают агрегаты, предназначенные для создания текстильных изделий. Изучим образцы современной техники, а также вспомним устройство швейной машинки «Чайка» (Подольск). Такими приборами до сих пор пользуются многие мастерицы.

Существенное различие

техника с электроприводом;
ручные швейные машины;
машинки с механическим ножным приводом.

Конспект урока по технологии «Устройство бытовой швейной машины» (5 класс)

5 класс

Тема: Швейная машина

Цель:

Познакомиться со швейной машиной. (Формировать знания о швейной машине).

Задачи:

1.Предметные –познакомить учащихся с историей создания швейной машины, видами современных бытовых швейных машин; познакомятся с устройством швейной машины, её основными узлами и деталями.

2. Метапредметные (УУД): регулятивные

— определение последовательности выполнения пробного учебного действия, фиксирование индивидуального затруднения в пробном действии,
коммуникативные
— умение работать в парах при выполнении задания, умение вести сотрудничество с учителем, познавательный анализ, синтез, обобщение, классификация, проводить рефлексию результатов деятельности, постановка и формирование проблемы в соответствии с правилами.

3.Личностные – самоопределение — умение провести самоанализ выполненной работы, смыслообразование, развитие трудолюбия и ответственности за качество своей деятельности.

Тип урока:

комбинированный

Оборудование:

швейные машины, шкатулка со швейными инструментами, учебник технологии §14, карандаш, ручка.

Ход урока:

Организационный момент:

Создание позитивного настроя. «Встали, дружно повернулись и друг другу улыбнулись!»

Актуализация знаний:

Проверка Д/З Образец полотняного переплетения из цветной бумаги.

Основная часть:

Я желаю вам удачного дня и хочу начать урок с загадок.

Они обычно для шитья; И у ежа их видела я. Бывают на сосне, на ёлке, А называются? (Иголки

)Инструмент бывалый — Не большой, не малый. У него полно забот, Он и режет, и стрижет.
(Ножницы)
На пальце одном Ведёрко вверх дном. (Напёрсток)

— Как вы думаете, что общего между этими загадками? (Все предметы связаны с шитьём).

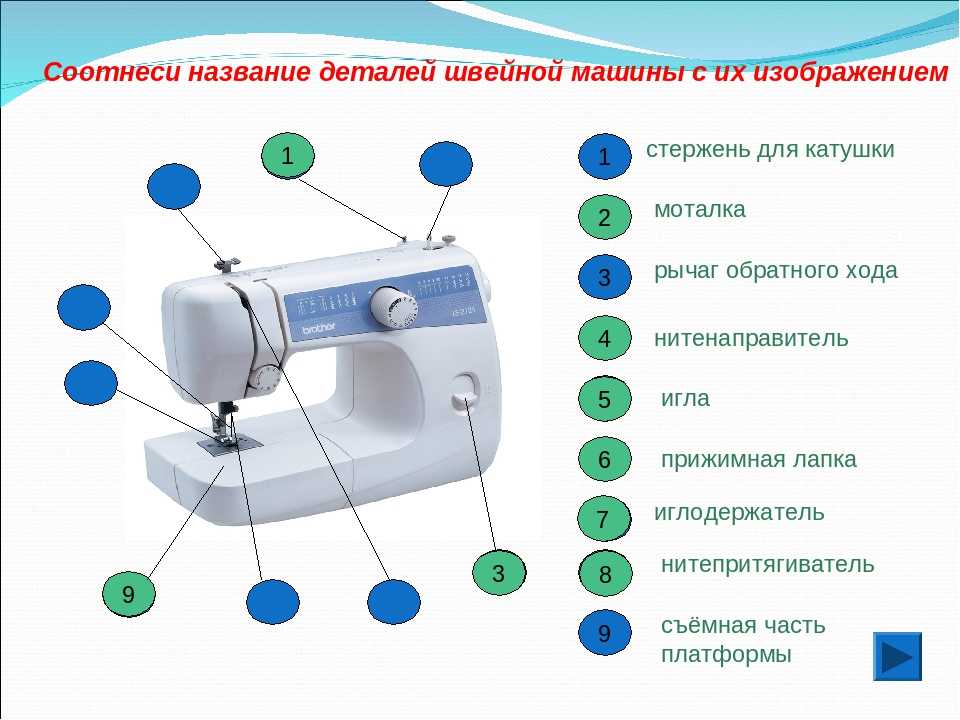

—Какое швейное оборудование нужно использовать при изготовлении одежды, чтобы выполнить качественно и быстро изделие? …

А вот вам подсказка…

На поляне шерстяной Пляшет тонконожка. Из-под туфельки стальной Выползает стежка. (Швейная машинка).

Итак, мы с вами определились с темой нашего урока…

А какая же цель нашего урока? Попробуем ответить на следующие вопросы: все швейные машины одинаковы? Чем они отличаются?

«Виды швейных машин».

По каким критериям делятся швейные машинки?

1). По эксплуатации

Бытовые

– для использования в быту — лёгкие, мобильные, доступные;

Промышленные

– для фабрик, ателье – тяжёлые, массивные, скоростные, энергозатратные).

2). По назначению.

Все машины выполняют одинаковые операции? Как мы можем это узнать?
(по линейке операций, расположенных на машине, по её техническим характеристикам, записанным в инструкции к машине).
специальные

– выполняют по сути одну операцию

универсальные

– выполняют несколько операций
).
Демонстрация машин (оверлок, коверлок, универсальная) и строчек, которые они выполняют.

3) По приводам.

Вы думаете, все машины приводятся в действие одинаково?

Приводы: Ручной, ножной, электрический.

4) «По начинке»:

—Механические, т.е. работают без электричества.

-Электромеханические,
т.е. механические + электрический привод.
-Электронные (с электронным блоком),
т.е. электромеханические + электроника внутри машины (машинка сама себя перенастраивает).
— Компьютеризированные,
т.е. электромеханическая + компьютер в машине.
Тема: «Устройство бытовой швейной машины и работа на ней» § 15

Машина «Астралюкс 155»

Зарисовать в тетрадь и подписать значения механизмов.

Части машины.

Маховое колесо (крутить только на себя).
Регулятор длины стежка ( если стоит «0» машина не шьёт).
Рычаг заднего хода (делает «закрепку» в начале и в конце строчки).
Регулятор ширины зигзагообразной строчки (если — «0», то машина делает прямую строчку).
Регулятор положения иглы (по центру).
Регулятор натяжения верхней нити (стоит на «4», далее регулировать по необходимости).
Петлитель (во время заправки машины нить обязательно должна попасть в петлитель, поднять петлитель при помощи махового колеса).
Игла.
Лапка (в начале шитья опустить лапку на игольную пластину при помощи рычага подъёма лапки).
Челночное устройство.
Шпульный колпачок.
Намотчик шпульки – моталка (если стоит в правом положении, машина не шьёт).
Направляющая нити для намотки на шпульку.
Лезвие для обрезки нитей.

Заправка верхней нити.

Устройство шпульного колпачка

(рисунок – раздаточный материал, зарисовать в тетрадь и подписать)

Прорезь.
Регулировочный винт.
Корпус шпульного колпачка.
Пружина натяжения нити.
Защёлка.
Установочный палец.

Устройство машинной иглы

(рисунок – раздаточный материал, зарисовать в тетрадь и подписать)

Рефлексия:

Продолжить предложение:

Сегодня я узнала…
Было интересно…
Было трудно…
Теперь я могу…
Я научилась…
У меня получилось …
Я смогла…

Домашнее задание:

Правила ТБ, Устройство швейной машины и шпульки. Принести швейные принадлежности: шпульку, катушку ниток, ножницы, кусок ткани.

РАЗДАТОЧНЫЙ МАТЕРИАЛ

Основной принцип

Итак, что же представляет собой швейная машинка? Неопытного портного может смутить обилие рычагов, клавиш и кнопок на устройстве, но что же тогда говорить о его внутреннем наполнении? Внешнее строение швейной машинки обычно вполне простое, и после одного-двух использований начинающий мастер это понимает.

Прибор состоит из двигателя и оси, которая координирует движение трех валов. Они обеспечивают работу всего механизма. Все эти процессы – специфика техники, швее обычно достаточно знать о том, как управлять этими процессами извне.

Итак, внутренний механизм машинки всегда облачен в корпус. У современных моделей это чаще всего белый пластик, техника устаревшего образца может быть сделана и из металла. Корпус швейной машинки разборный. В любой инструкции к ней есть информация о том, как снять переднюю панель, чтобы было возможным устранение элементарных неполадок:

замена лампочки;
отладка нитеподтягивателя;
починка иглодержателя и т. д.

Швея может самостоятельно регулировать и другие параметры, такие как натяжение нити и длина стежка. Существуют стандартные заводские настройки, рассчитанные на то, что в работе будут использоваться ткани средней толщины и обычные нитки №20 или № 40. Тем не менее очень часто приходится работать с другими материалами. Чтобы строчки по ним проходили без изъянов, нужно вручную менять натяжение нитей и подбирать подходящие по толщине нитки.

Челнок как революция

Первым использовал челнок в качестве конструктивного элемента швейной машины Уолтер Хант. В качестве образца он использовал аналогичную деталь ткацкого станка. При этом внутри челнока имелась ось, на которую намотана нить. Один из концов был заострен. В процессе работы нить проходила то над, то под острием. В современных машинах такой челнок не используется.

Первоначальная конструкция челнока

При использовании горизонтального кругового челнока швее приходится выполнять меньше манипуляций по установке шпульки в шпульный колпачок. Предусмотрен регулировочный винт, с помощью которого можно установить нужное натяжение нити. Недостатком такого челнока является то, что его делают из пластмассы, и поэтому он плохо приспособлен к использованию толстых нитей. Грубая нить способна повредить пластмассовую деталь, проточив в ней канавку.

Горизонтальный челнок

Вертикальный качающийся челнок применяется в старых машинах. В современных используется вращающийся ротационный. Его преимуществами является:

Высокое качество шитья.
Способность работать на различных скоростях оборотов.
Простота обслуживания и эксплуатации.

Вам это будет интересно Способы заужения и ушивки джинсов своими силами в домашних условиях

При использовании таких челноков исключается возникновение такой ситуации, как обрыв нити.

Работа челночного механизма

В нижней части машинки есть съемный столик, за которым прячется ее «сердце» — челнок. Слаженная работа верхнего и нижнего механизмов и обеспечивает сам процесс шитья. Маховый вал, расположенный с правой стороны устройства и на корпусе, выглядит как большое колесо, приводит в действие оси, благодаря которым синхронно происходят три взаимосвязанных процесса:

Движение иглы с одновременным подтягиванием нити с катушки.
Автоматическое продвижение ткани.
Работа шатунного соединения, обеспечивающего движение иглы и захват нижней нити верхней.

Если действие, описанное в последнем пункте, не отлажено, работа машинки дает сбой. Устройство швейной машинки предполагает ее настройку с точностью вплоть до миллиметра. Расстояние между кончиком иглы и носиком челнока, вращающегося с помощью шатунного механизма, в точке их максимального сближения должно быть минимальным. То есть игла приближается к челноку так близко, чтобы она могла захватить нижнюю нить, но при этом не допускается их соприкосновение.

Механизм

ВАЖНО! Механизмы швейных машинок, как правило, долго не изнашиваются, и могут служить десятилетиями, не требуя ремонта. Главное соблюдать правила эксплуатации и вовремя смазывать детали.

Строение машинки

Стандартные бытовые швейные машинки устроены элементарно. На первой картинке представлено схематическое изображение модели машинки с простейшими параметрами и минимальным набором функций. Строение швейной машинки такого образца — это:

маховик;
моталка;
держатель для катушки;
нитенаправитель;
подтягиватель нити;
прижимная лапка;
игла;
пластина-двигатель для ткани;
выдвижной столик;
клавиша реверса;
регуляторы натяжения нити, длины стежка, рычаг переключения строчек.

Также большинство швейных машин укомплектовано вторым держателем для ниток, дополнительными сменными лапками и набором наиболее используемых игл. Педаль, приводящая в действие двигатель устройства, входит в стандартную комплектацию.

Современный вариант

вид строчки;
длину стежка;
скорость работы.

История появления и развития швейных машин в России

В России одними из первыми появились машинки Зингера. Их изготавливали у купца Попова. По этой причине их иногда называют «поповками». Некоторые из этих машин продолжают использоваться до настоящего времени. У них были такие особенности:

Квадратный игловодитель.
Регулировка натяжения нити была организована примитивным образом.
Движение челнока происходило вдоль машины.
Нить после выхода из челнока продевалась через несколько дырочек. Чем больше было их количество, тем сильнее становилось натяжение.

Вам это будет интересно Шитье стеганного покрывала для кровати собственноручно

С помощью машинок этого типа можно было делать швы на брезенте или коже.

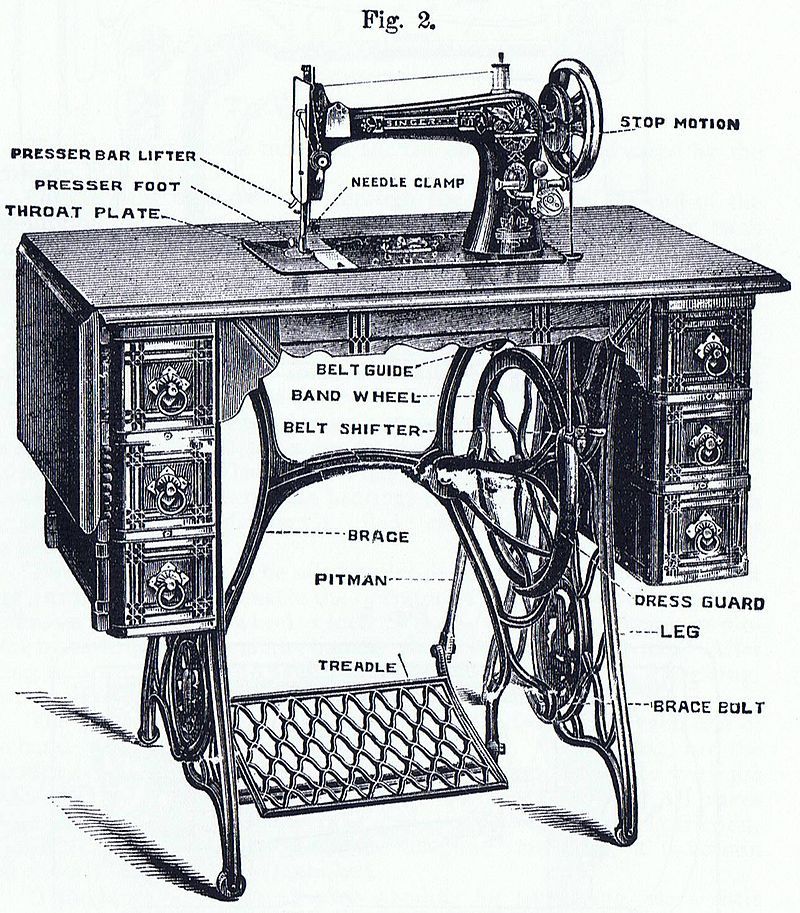

Машина Зингера

Важно! Недостатками такого типа машинок является низкая скорость работы и неудобная система натяжения нити.

ОАО «Зингер» начало работать в России в Подмосковье в 1902 году. Сначала в эту фирму входило несколько небольших мастерских. Потом предприятие стало интенсивно развиваться. Спустя годы, было открыто 65 представительств, охватывающих всю страну.

Эта компания не только продавала машинки на территории России, но и экспортировала их в Турцию, Японию, Персию и Китай.

Производство швейных машинок начал в России филиал иностранной компании в 1897 году. Большинство ее руководителей имели немецкое гражданство. Спустя 15 лет, в 1892 году был начат выпуск деталей для семейного варианта машинок «Зингер». В 1913 году фирма достигла значительных показателей:

К 1913 году количество выпускаемых машин достигло 600 тысяч.
При этом каждый день создавалось 2 500 швейных машин.
Продажа осуществлялась через более чем 3 000 фирменных магазинов.
В них работало 20 тысяч человек.

Когда в 1917 году произошла Февральская революция, перед этой фирмой возникла угроза банкротства. Чтобы этого избежать, производственные мощности были сданы Временному правительству на льготных условиях.

30 ноября 1918 года была осуществлена национализация предприятия. На его основе в восьмидесятых годах было создано объединение «Подольскшвеймаш».

К сведению! В 1991 году объединением было произведено 1 миллион 750 тысяч швейных машин.

Машина Элиаса Хоу

Как работает промышленная швейная машина?

Данный вид техники предназначен для производства текстиля в крупных масштабах. Они более мощные и долговечные по сравнению с бытовыми моделями. Поэтому строение швейной машины промышленного образца имеет значительные отличия.

Прежде всего, такое устройство немобильное. Машинки устанавливаются на специальный стол, и вся конструкция получается монолитной и неделимой. Мастер отлаживает технику очень точно и настраивает ее работу на выполнение одной функции. Из-за этого в быту такие швейные машины редко используют. Мастерицы, которые шьют изделия из разного материала, нуждаются в более универсальной технике.

«Эволюция» швейной машины на примере Janome

Считается, что эта фирма предлагает машинки высочайшего класса, пригодные для качественной работы с тонкими и капризными тканями. История этой фирмы началась в Токио в двадцатых годах прошлого века.

Одна из первых машин Janome

Ее основателем является Йосаку Осе. В то время в конструкции швейной машины использовался удлиненный челнок. Эта компания вместо него стала использовать круглый.

Janome, модель 1921 года

Марка Janome была зарегистрирована в 1935 году. В 1960 году она приобрела американскую фирму New Home. В 1979 году была выпущена первая в мире машинка с компьютерным управлением Memory 7. Изделия этой компании отличаются высоким качеством и надежностью работы.

Janome – модель 2006 года

Когда такие машины начали использоваться, это существенно повысило производительность труда швей. Даже самые несовершенные образцы помогали улучшить и ускорить работу. Однако для их дальнейшего развития были важны не только изобретения, но и внедрение использования швейных машинок в промышленности и в домашних условиях.

Отличие вертикальной и горизонтальной шпули

В последнее время все большую популярность набирают швейные машинки, оснащенные горизонтальным челночным устройством. Обычно челнок располагается вертикально. Чтобы изъять его из машинки, нужно открыть специальную панель и, потянув за хвостик, достать устройство, в которое вставляется шпулька. Этот процесс иногда сильно тормозит работу, ведь мастер не видит, сколько ниток осталось на маленькой катушке, и проверить это можно, только остановив шитье.

Шпулька, размещенная в горизонтальном челночном устройстве, всегда на виду. Она располагается прямо под рабочим столиком и закрывается пластиной из противоударного пластика. Сквозь него можно визуально оценить количество ниток на шпульке.

Ручная швейная машина

В нашей стране это чаще всего «Чайка», модель 2М. Ее еще иногда называют «Подолкой» (по названию , который и производил данную технику). Строение ручной швейной машинки внешне очень простое, но на самом деле самостоятельно сделать починку этого устройства не каждому под силу, а потому в разобранном или сломанном виде оно до сих пор сохранилось в очень многих домах.

Шить нужно, приводя механизм в движение правой рукой. Для этого вначале по часовой стрелке производилось несколько оборотов меньшим маховым колесом, а затем нужно было крутить большое, оснащенное ручкой, но уже в обратном направлении.

Машинки позволяли делать элементарные стежки, причем их длину можно было менять. Смена режима шитья делалась при помощи металлической прижимной лапки, расположенной на рукаве устройства.

Главными причинами того, что подобные швейные машинки не только сохранились, но и функционируют до сих пор, стали их надежность и качество работы. С их помощью можно стачивать даже очень грубые ткани, строчки получаются крепкими и аккуратными. Современные бытовые машинки, особенно из разряда недорогих, такого результата не дают.

Электропривод для швейной машины: основы безопасной работы

Следует знать о некоторых мерах безопасности при взаимодействии с такими устройствами. Дело в том, что наряду с современными машинками, у многих остались еще старые аналоги подобных деталей. Однако пользоваться ими бывает опасно для жизни: в частности, это касается польского варианта TUR-2, который однозначно не будет работать так, как в старые добрые времена. Уже через неделю современной эксплуатации он может начать искриться и издавать неприятный запах, а любые изгибы способны оголять изоляцию. Это связано с тем, что срок действия такого привода прошел и не следует пытаться поставить его на вышедший из строя (например, в бытовую машину типа Чайка).

Любой другой современный электропривод с мотором в комплекте отлично подойдет для установки даже на таких «динозаврах», как «Чайка», «Тула», «Подольск», «Волга» и даже для некоторых старых импортных машинах как VERITAS, SINGER, TEXTIMA, RADOM, FAMULA. В любом случае, операцию замены лучше всего доверить специалисту.

Вам понравилась эта статья? Поделитесь ею с друзьями!

Источник

Мини-вариант

Наш обзор был бы неполным, если бы мы не рассказали о ручных мини-устройствах для шитья. Строение такого агрегата очень простое. Внешне он напоминает офисный степлер. Нижняя часть оснащена пластинкой, по которой скользит ткань, там же происходит захват нижней нити, подаваемой со шпульки. Сама же катушка, которая в обычной швейной машине находится в челночном механизме, крепится сбоку, рядом на специальный штырь устанавливается бобина, подающая нить на иглу. Для того чтобы катушки не спадали, их нужно фиксировать заглушками. Данный вид мелкой бытовой техники работает от батареек.

Электропривод бытовой швейной машинки

У современной швейной бытовой машинки рабочий привод бывает только электрическим. Ушли в прошлое ножной и ручной привод, а вместо них внутри корпуса швейной машины находится почти бесшумный электродвигатель, который очень редко, но все же требует ремонта, а иногда и замены. Отремонтировать “серьезную” поломку электродвигателя в домашних условиях почти невозможно, за исключением замены щеток и, как правило, приходится менять его на новый привод. Чтобы этого не случилось нужно соблюдать правила эксплуатации бытовых электроприводов, а также знать, что если двигатель не работает, то это еще не значит, что он сломан. Причинами его “поломки” могут быть вышедшая из строя педаль, окисленные контакты соедининий, обрыв проводки, соединяющей педаль с приводом и др. О причинах “поломки” электродвигателя и педали на сайте имеются и другие материалы, в этой статье рассмотрим методы диагностики работоспособности привода, как правильно его эксплуатировать и др.

Отечественные «ласточки»

Как регулировать натяжение ремня электропривода

Электропривод крепится двумя винтами (Д). Если их ослабить, то привод можно слегка сдвинуть и натянуть ремень. Но основную регулировку нужно выполнять винтами (К), крепящими электродвигатель вместе с рамкой к станине машинки. Ослабьте эти винты накидным ключом или мощной крестовой отверткой и регулируйте натяжение, смещая двигатель относительно этого крепления. После регулировки проверните несколько раз вал машинки и проверьте еще раз натяжение ремня.

Обратите внимание на шкив двигателя. Также как и ремень, рабочая поверхность у него имеет зубчики. При замене привода нужно покупать двигатель именно такой модели, который установлен на вашей машинке, чтобы подходило не только крепление, но и шаг зубьев. В некоторых случаях шкив можно снять и переставить на новый двигатель, но для этого потребуется специальный ключ. Более подробно, о том, как заменить электропривод электрической швейной машинки современной модели читайте в статье Как разобрать швейную машину и заменить электропривод.

Устройство швейной машины: особенности работы

Швейная машинка появилась на Российских прилавках в середине двадцатого века и невероятно быстро стала неотъемлемой помощницей в каждой Советской семье. Это техническое средство успешно заменило иголку и нитку, в руках швеи. В своем совершенстве швейная машинка не остановилась, и на сегодняшний день рынок полон удивительных экземпляров машин, которые может использовать обычный обыватель, абсолютно не обладающий швейными навыками.

Содержание

Внутреннее строение швейной машинки
Технические особенности
Регулировка, натяжение нити
Устройство швейной машины

Внутреннее строение швейной машинки

Обычный пользователь видит только оболочку, под которой прячется хитрый механизм, о котором мы сейчас поговорим.

Пожалуй, самая главная деталь в любой, пусть даже в самой современной швейной машине – это челнок. Челнок является рабочей деталью машинки, который изготавливается, как правило, из древесины и использовался еще в ткацких станках. Служит он для перекладывания поперечных нитей в процессе выработке ткани.

Рассмотрим подробно, как основные механизмы взаимодействуют с челноком и работает внутренность всей машинки. Под иглой за выдвижной дверцей(находится снизу), расположена шпилька, аккуратно вынимаем эту деталь легким движением чуть на себя и вверх. Иногда, для этого, необходимо отвести в сторону захват.

Смотрите также – Лучшие швейные машинки для дома: отзывы и мнение экспертов

Технические особенности

Внутри шпильки располагается катушка с ниткой. Нитка протянута таким образом, что при оборотах маховика она укладывается параллельно верхней нити.

Натяжение нижней нити регулирует винт, который расположен на шпильке, важно помнить, что если верхняя и нижняя нить будут сильно натянуты, то это приведет к неизбежным частым обрывам. Оптимальное натяжение – чуть туже среднего, что бы нить, не провисала. Челнок, прокладывая нить, так же натягивает ее.

На катушке, о которой мы уже сказали, обычно находится прорези, и выемки. В основном они используются с целью намотки нитки на привод. Это применяется не всегда, для особого режима эксплуатации.

Если внимательно рассмотреть шпильку, можно заметить выступ, именно он и играет роль фиксатора, не позволяя шпильки проворачиваться совместно с катушкой.

Деталь, которая вращается вокруг шпильки, и есть тот самый челнок. Механизм обеспечивает его стабильное движение по заданной траектории. Даже малое отклонение при движении челнока, приводит к неровному наложению поперечной нити.

Регулировка, натяжение нити

Первое, что нам необходимо – это обратить внимание на иглодержатель. В нем с двух сторон имеются отверстия для болтиков именно ими он и закреплен. Один имеет плоскую головку, он нам и необходим для регулировки. Происходит это путем вытаскивания его наружу. Но предварительно, вам необходимо немного сдвинуть иглу, отдалив ее от челнока, вот этот зазор и позволяет осуществить регулировку. Зазор образовывается очень маленький и этого пространства вполне хватает, чтобы отстроить механизм, как необходимо исполнителю. Важно, что при изменении зазора, его очень проблематично возвратить в прежнее состояние.

Нитку важно правильно разместить в иглодержатели. Дело в том, что иголка по своей особенности неровная, если взять и перевернуть ее, то с другой стороны образуется зазор, которого допускать нельзя. Расстояние до челнока в новой швейной машинке не превышает 0,15 мм., а при неправильной постановке иглы он возрастает вплоть по миллиметра. Этот эффект получается из-за приплюснутой грани на конце иглы и необходимо правильно ее расположить в иглодержателе. Такое устройство швейной машины универсально, в независимости от цены и производителя.

В зависимости от вида швейной машинки иглодержатели могут быть подвижны, а могут быть статичными. Если иглодержатель неподвижен, то при необходимости регулировки необходимо будет снять весь корпус челнока. Регулировка при этом будет производиться путем снятия всего корпуса. Затем при помощи подкладывании шайб под места крепления можно выставить примерный зазор, благодаря которому челнок сможет ровно укладывать нить. Такой вариант регулировки весьма трудоемок и не обойдется без немалых затрат времени.

Устройство швейной машины

Устройство швейной машины весьма сложно для простого пользователя, который не знаком с деталями конструкции, но принцип работы данного агрегата весьма прост и понятен.

Задевая челнок, игла ходит по заданной траектории продевает вниз верхнюю нитку неизбежно скручивания с нижней. Благодаря этому запрограммированному движению иглы и кроется способность машинки выполнять сложные технические узоры, которые не всегда под силу простым рукам швеи. На некоторых моделях игла располагается чуть сбоку, для создания каемок.

Если углубляться в механические тонкости, то стоит сказать, что вал ходит по центру. Он сцеплен с осью маховика, а по обе стороны от центра расположены два стержня, которые незаменимы при работе машинки. Они постоянно, синхронно вращаются, приводя в действие механизм. Первый стержень имеет важную деталь, которая внешне похожа на гаечный ключ, эта деталь движется по заданной траектории вдоль хода ткани. Второй стержень содержит кулачок, который вставлен в зазор. Вот именно он и отвечает за подъем это детали.

Во всех моделях существует такой тип соединения нескольких деталей, как «Ласточкин хвост». Это соединение приводит в движение зубцы. Длина стежка, так же поддается регулировки, путем изменения размаха. Размах, в свою очередь, изменяется путем поворота рычага, который жестко закреплен с «ласточкиным хвостом».

Для того, чтобы отрегулировать верхнюю нить нитка необходимо закинуть или ослабить Винт, расположенный над иглодержателем в этом же месте расположена ушках которая не позволяет нитки ослабнуть.

Устройство швейной машины, включает в себя, такой важный элемент, как намотку. Если обратить внимание маховик, то вы заметите прижимное кольцо( на нем расположен вал), на котором имеется риска под ним расположены ухо с колесом. Катушка располагается выше, и одевается на шест. От катушки, нитка идет на шпульку для намотки. Когда начинает работать привод машинки, прижимное кольцо начинает вращаться. Челнок, так же влияет на натяжение нити, поэтому следует следить за его состоянием. Скорость оборотов вращения, а, следовательно, и количество стежков на единицу времени у современной машинки очень велико. Это позволяет, не держа в руках нитку, за короткий срок создавать сложные рисунки, не имея мастерства швеи. Данная техника существенно упростила работу, как на крупных швейных производствах, сократив время пошива, так и обычной домохозяйки.

Смотрите также:

5 лучших швейных машин Aurora 2019 года
5 лучших швейных машин Jaguar 2019 года
8 лучших оверлоков и распошивальных машин Merrylock
10 лучших швейных машин Janome
10 лучших оверлоков, коверлоков и распошивальных машин

Принцип работы швейной машинки

Несмотря на разнообразие моделей на рынке, основные детали у большинства машинок будут общими:

Что нужно в первую очередь: шпулька и челнок
Механизм
Как нужно перемещать ткань
Что еще нужно знать о машинках
Строение швейной машинки и принцип работы
Существенное различие
Работа челночного механизма
Строение машинки
Современный вариант
Отличие вертикальной и горизонтальной шпули
Как работает промышленная швейная машина?
Отличие вертикальной и горизонтальной шпули
Принцип действия
Видео по теме
Современное швейное оборудование
Проблемы с иглой
Настройка швейной строчки

Маховое колесо — обычно оно расположено на правом боку корпуса. Регулирует высоту иглы.
Стержень, на который надевается катушка с основной ниткой.
Переключатель формы стежка на передней панели.
Переключатель длины стежка расположен рядом с ручкой выбора формы.
Нитенаправитель натягивает нить, чтобы она не запуталась.
Нитепритягиватель движется вверх-вниз, подавая нить с катушки в машинку.
Регулятор натяжения нитки — специальный винт или опция на панели управления.
Прижимная лапка удерживает ткань в нужном положении.
Регулятор давления лапки нужен для ткани из разного материала.
Рычаг подъема-опускания лапки в начале и в конце работы.
Игла, которая шьет.
Винт, закрепляющий иглу.
Нитевдеватель — очень облегчает жизнь пользователю.
Нитеобрезатель, чтобы быстро оборвать нитку по окончанию работы.
Пластина под лапкой оснащена транспортером — зубчатым колесом, которое двигает ткань под иглой.
Под иглой и лапкой расположено челночное устройство, закрытое крышкой. Если открыть ее, вы увидите шпульку под колпачком.
Часто у современных машинок еще имеется отсек для хранения запасных деталей, ниток и других мелочей.

Что нужно в первую очередь: шпулька и челнок

Челнок может быть вертикальным, горизонтальным, маятниковым или вращающимся.

Качающийся или маятниковый челнок встречается в самых дешевых моделях и подойдет новичкам, или тем, кто редко пользуется швейной машинкой. Он простой, но надежный и не требует особых навыков для работы. Минусы такого решения: малая скорость, шум и вибрация при работе, ограниченный выбор строчек.
Вертикальный челнок двойного обегания/вращающийся/ротационный используется в более дорогой и профессиональной технике. Он работает быстро и надежно, предотвращает спутывание нити и выдерживает большие нагрузки при работе с разным материалом.
Горизонтальный челнок отличается от предыдущих расположением и конструкцией. Он лежит под игольной пластиной и накрыт прозрачной крышкой. Удобно, что в такой системе шпулька не спрятана под колпачком, и сразу виден цвет нити и сколько ее осталось. Такие машинки легки в использовании, они работают быстро и бесшумно и подойдут большинству людей, которые регулярно занимаются шитьем.

Откройте крышку челночного отсека. Если надо, выньте челнок и откройте крышечку, чтобы извлечь шпульку.
Поставьте нужную вам катушку с нитками на штырек наверху швейной машины.
Отмотайте немного нити и проведите ее конец через нитенаправитель.
Обведите ее вокруг дискового натяжителя.
Закрепите конец на шпульке, продев один раз в специальное отверстие.
Установите шпульку на специальный стержень для намотки.
Запустите машинку при помощи педали или кнопки.
Намотайте, сколько вам нужно, но следите, чтобы нитка не выходила за наружный край шпульки.
Обрежьте нить и вставьте шпульку на ее место в челночном отсеке.

Механизм

Привод запускает движение иглы вверх-вниз.
Игла прокалывает ткань и образует под ней петлю.
Челнок захватывает эту петлю и связывает ее с нитью со шпульки.
Нитепритягиватель начинает поднимать верхнюю нить.
Нить затягивается, а устройство для протяжки материала продвигает ткань на длину стежка.

Как нужно перемещать ткань

На первом этапе формирования стежка — в нижнем положении иглы и рейки — расстояние между ними должно быть 1,5-2мм. Точно отрегулировать это положение поможет мастер, зато после одной правильной настройки вы надолго забудете о проблемах с пропуском стежков и застреванием ткани.
Во время движения иглы вверх формируется стежок, зубчики рейки должны быть полностью спрятаны, а ткань неподвижна. Иначе машинка начнет пропускать стежки и ломать иглы.
После формирования стежка рейка поднимается и зубчиками захватывает ткань, чтобы сдвинуть ее на нужное расстояние.

Помните:

Лапка должна равномерно прижиматься к плоскости со всех сторон, не допуская перекоса или более сильного давления с одной стороны;
Не тяните ткань вперед и не зажимайте ее сильно, чтобы не мешать работе движущего механизма.

Как заменить нитки:

Для начала отключите машинку от сети, чтобы избежать травм.
Поднимите лапку и с помощью махового колеса зафиксируйте иглу в верхнем положении.
Поставьте катушку на специальный штырек для нее.
Протяните нитку через верхний проводник, а затем вниз — в правый канал.
Оберните ее вокруг устройства натяжения нити между каналами.
Тяните нить вверх по левому каналу, через крючок нитевыводителя и снова вниз по направлению к игле с другой стороны рычага.
Проденьте нитку в нитепроводник над иголкой.
Вставьте ее в ушко иглы, оттяните от себя и расположите свободный край (примерно 5 см) позади машинки.

Что еще нужно знать о машинках

Многие швейные машины оснащены дополнительными функциями:

В большинстве современных моделей иголка может двигаться не только вверх-вниз, но и вправо-влево. Это позволяет выполнить шов в форме зигзага или простые узоры по принципу вышивки гладью.
Выпускаются лапки разной формы для различных целей: декоративная строчка, выметывание петель, вшивание молний и пришивание пуговиц.
Для штопки на рейку, движущую ткань, надевается специальная накладка, которая фиксирует материал на месте.
Казалось бы, мелочь! Но без лампочки, встроенной в машинку для подсветки рабочей поверхности, вы чаще будете пропускать огрехи и больше напрягать глаза.
Желательно выбирать машинку, к которой в комплекте идут инструменты для ее домашнего ремонта — отвертка и ключи.

Другие виды машинок для домашнего использования:

Компьютеризированные управляются компьютерной платой и могут выполнять более замысловатые стежки. От объема памяти зависит количество и сложность программ.
Челночный шов отличается прочностью, но плохо растягивается, поэтому его редко используют для пошива трикотажных изделий. Тут нужна машинка, которая использует плоские стежки.
Для обметки тканей можно приобрести оверлок. Он снабжен механизмом обрезки и используется для подшива тканей различными способами, в том числе можно подшивать тончайшие кружева и шифон.

Несколько советов:

Слишком высокая нагрузка может повредить моторчик. Часто это происходит при долгой непрерывной работе — например, подшивании скатертей, занавесок и постельного белья. Делайте перерывы между включением электропривода.
Игла обязательно должна быть прямой и острой. Не пытайтесь использовать поврежденную или чинить и затачивать ее сами — она для этого не предназначена. А использование испорченной иглы может повлечь за собой поломку всей машинки.
Также игла должна соответствовать ткани, которую ей прошивают — для кружева и кожи нужны иглы разной толщины, а для трикотажа используется игла с закругленным кончиком. Стандартный набор можно купить практически в любом магазине товаров для рукоделия.

Строение швейной машинки и принцип работы

Существенное различие

Принципиальное отличие в швейных машинах заключается в том, что существуют модели с неодинаковым типом управления.

Они подразделяются на такие виды:

техника с электроприводом;
ручные швейные машины;
машинки с механическим ножным приводом.

Также управлять швейным механизмом можно без использования силы тока. В этом случае необходимо одной рукой прокручивать маховое колесо, а другой направлять ткань.

Работа челночного механизма

Строение машинки

маховик;
моталка;
держатель для катушки;
нитенаправитель;
подтягиватель нити;
прижимная лапка;
игла;
пластина-двигатель для ткани;
выдвижной столик;
клавиша реверса;
регуляторы натяжения нити, длины стежка, рычаг переключения строчек.

Современный вариант

вид строчки;
длину стежка;
скорость работы.

Отличие вертикальной и горизонтальной шпули

Как работает промышленная швейная машина?

Отличие вертикальной и горизонтальной шпули

Принцип действия

Двухниточный стежок образуется в результате переплетения двух нитей. В месте соединения нитей, в толще ткани, образуется узел. Верхняя нить заправляется в игольное ушко и называется игольной. Нижняя нить вытягивается из расположенной в шпульном колпачке шпульки, поэтому она называется челночной нитью.

Швейные машины классифицируются по виду переплетения нити в стежке. Разделяют машины, производящие цепной и челночный стежок. Самая популярная бытовая модель представляет собой оборудованную одной иглой конструкцию, позволяющую делать прямой челночный стежок. Основными элементами такой машины являются механизмы, отвечающие за работу иглы, движение ткани, работу нитепритягивателя и челнока. Швейная машина может работать как на механическом, так и на электрическом приводе.

Работа механизма иглы приводит к тому, что игла делает возвратно-поступательное движение. Вместе с иглой делает это движение нитка. Старые модели швейных машин оснащены механизмом, производящим вместо возвратно-поступательного колеблющееся движение. В результате действия механизма материал прокалывается, верхняя нитка проводится через полученное отверстие, нить создает петлю.

Затем в работу вступает механизм челнока. Он захватывает петлю и обводит ее вокруг нитедержателя. Нитепритягиватель захватывает нить под игольной пластиной, снимает ее с челнока и создает стежок. Ткань движется под воздействием механизма двигателя ткани.

Видео по теме

//www. youtube.com/embed/qzz8jcqLKNw

Современное швейное оборудование

Настройка швейной машинки своими руками осуществляется в соответствии с руководством, которое идет в комплекте. Регулировка современных швейных машин схожа и отличается способами настойки.

Современные модели машинок настраивают специальными колесиками-регуляторами. Но регулировку единичных деталей производят вручную. В первую очередь настраивают пружину, которая поджимает нить при намотке на шпульку. Ее подкручивают так, чтобы колпачок шпульки сидел плотно и не раскрутился. Верхняя нить на машинке проходит через целый лабиринт, это:

металлические ушки;
регулятор напряжения нити;
рычаг с отверстием нитепротягивателя;
скобы;
игла швейной машины.

Натяжение нитей в современных машинах обеспечивают механизмы на торцевой панели и на подстрочном винте челнока. Первый отвечает за нижние нити, второй за верхние. Подтяжка последних осуществляется челночными шайбами, сжимающими винт, отвечающий за натяжение нити.

Результат проверяют на куске ткани. Если петли висят, то перетянута верхняя нить. При правильно отрегулированном натяжении нити получается ровный шов и идеальные стежки.

При настройке машинки регулируют давление лапки специальной пружиной. Если лапка давит сильно, то ткань, сложенная вместе, будет смещаться, затруднится ее пошив и материя может порваться. Слабое давление лапки создаст неправильный слабый шов. При регулировке лапки обращают внимание на толщину ткани, чем материал толще, тем лапка должна давить сильнее.

Перед запуском машинки в работу обращают внимание на иглодержатель. Игла в него должна входить до упора. Большой желоб иглы смотрит влево, а короткий вправо.

Проблемы с иглой

Если при работе со швейной машиной возникают проблемы с иглой, то их можно устранить самостоятельно. Стоит помнить, что игла влияет не только на качество пошива, но и на работу всего швейного оборудования.

Любая швейная игла имеет стержень (лезвие), утолщенную колбу, острие, ушко, длинный и короткий желобок, лыску. Если игла не соответствует требованиям или бракованная, то она рвет материал, вызывает обрыв нити и способна окончательно испортить ткань. При таких проблемах меняют иглу на новую, качественную.

При установке новой иглы откручивают фиксирующий винт и убирают бракованный элемент. В этот момент иглодержатель должен занимать верхнее положение. Иглодержатель сделан по форме иглы, поэтому установить ее неправильно вряд ли получится. При правильной установке иглы, длинный желобок смотрит в правую сторону, а короткий в левую. После того, как игла вставлена в иглодержатель, закручивают винт. Берут кусок ткани и прошивают несколько стежков. Если стежки вышли косыми, то необходимо отрегулировать расположение иглы.

При работе с машинкой важно правильно выбрать толщину иглы. Ориентироваться следует по ее номеру. Неправильно подобранная игла рвет нить, повреждает ткань и формирует плохой стежок. Если игла тонкая, а ткань толстая, то игла может сломаться.

Настройка швейной строчки

Настройка швейных машин осуществляется инструментами и кнопками, винтиками и ручками, находящимися на панели прибора. Чтобы отрегулировать стежок, достаточно второго способа настройки.

Для правильной строчки регулируют:

Прижим лапки. Настройка осуществляется болтом, прижимающим лапку. Он расположен на рукаве швейной машины. Для толстых тканей прижим усиливают, для тонких ослабляют.
Высоту гребенки. Положение зубьев определяют визуально. При шитье толстого материала они выступают сильнее, чем при работе с тонкой тканью.
Натяжение верхней нити. Ее настройка осуществляется регулировочным колесом, которое находится на верхней панели аппарата.
Степень натяжения нижней нити. Настраивается винтиком на пружине шпульного колпачка. Равномерность натяжения проверяют, потянув за нижнюю нить в положении, когда машинка заправлена. Нить должна тянуться свободно, без рывков, но с небольшим напряжением.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 7 чел.
Средний рейтинг: 3.3 из 5.

COMP 40-Структура машины и программирование на языке ассемблера

Время и место:	G+ блок (MW 1: 30-2: 45), Halligan 111a
Лаборатория :	Пятница 1: 30-2: 45, Halligan 120
приемные часы:	воскресенье с 19:00 до 21:00, с понедельника по четверг с 19:00 до 21:00, Пятница после лаборатории с 15:00 до 17:00. В присутствии студентов вечерние часы работы будут продлен до 22:00 .
Сотрудники Электронная почта:	[email protected]
Список рассылки студентов	[email protected] //www.cs.tufts.edu/comp/40/
Твиттер:	http://twitter.com/Tufts_COMP40

Персонал курса

Календарь рабочего времени

Фотогалерея персонала

Преподаватель:	Норман Ramsey, Halligan E006 Часы работы Пн 3:30–4:30 и Чт 2:00–3:00.
Старший оценщик и лаборант:	Эли Браун
Дизайнер:	Гарт Гриффин
Ассистент преподавателя:	Грег Бодвин Часы работы по средам 7–919:00 и четверг с 19:00 до 21:00
	Эдриенн Дрейфус Часы работы: вс с 19:00 до 21:00 и по средам с 19:00 до 21:00.
	Ястреб Стекольщик Часы работы: вторник с 19:00 до 21:00 и пятница с 14:45 до 17:00.
	Аманда Хэй Часы работы Вс 19:00–21:00 и Чт 19:00–21:00
	Маршалл Мутенот Часы работы Пн 19:00-21:00 и Вт 19:00-21:00
	Джош Перл Часы работы Пн 19:00–21:00

Инструкторы по парному программированию:	Ари Кобрен Время встречи Вторник с 19:00 до 21:00
	Норман Рэмси Время встречи Среда 19:00–21:00
	Джесси Уэлч Время встречи Понедельник с 19:00 до 21:00

О чем этот урок и почему я его посещаю?

COMP 40 представляет собой аппаратную основу, на которой построен.

Структура машины показывает, как данные представлены в уровень машины.
Язык ассемблера — это то, как код представлен в уровень машины.

Мы требуем, чтобы все студенты изучали вычисления на машинном уровне, потому что

Построение абстракций очень высокого уровня и программирование языки поверх аппаратного обеспечения очень низкого уровня — один из лучших интеллектуальные достижения информатики, и каждый компьютер ученый должен знать об этом.
Модель данных и кода любой конкретной машины, называемая его архитектура набора инструкций , представляет собой договорное соглашение между разработчики оборудования и систем программисты , что позволяет запускать набор программ на любое аппаратное обеспечение , соответствующее архитектуре набора инструкций. Использование архитектуры набора инструкций для обеспечения аппаратное и программное обеспечение, которое будет изменено независимо и повторно использовано с каждым другое является одним из величайших инженерных достижений компьютерной техники. наука и каждый компьютер ученый должен знать об этом.
(Некоторые из плодов этой эксплуатации включают операционные системы который будет работать на любом x86-совместимом оборудовании; возможность купить новый, более продвинутые процессоры без необходимости замены программного обеспечения; и способность создавать и использовать «среды виртуализации», такие как VMware, QEMU, Xen и т. д.)
Программист может понимать выходные данные программы высокого уровня и взаимодействий, понимая только модель вычислений представленный языком программирования. Но чтобы понять, как программа выполняет , нужен рабочий знание вычислений на машинном уровне.
Когда что-то идет не так в программной системе, диагностика неисправности часто требует способности сломать представленные барьеры абстракции языками программирования и проверять состояние и поведение машина на своем уровне, а не уровне исходники программ код.
Много программного обеспечения, которое имеет решающее значение для мировых вычислений инфраструктура написана на языках C и C++, а для понять, как работает это «системное программное обеспечение», нужно понять вычисления на машинном уровне.

Когда вы осваиваете материал в COMP 40,

Вы сможете понять и улучшить реальную производительность программы, написанные на языках высокого уровня.
Вы сможете диагностировать и исправлять ошибки, которые невозможно объяснить без обращения к базовой модели машины. К этому классу относятся многие важные ошибки в программах на C и C++.
Вы начнете учиться использовать лежащий в основе аппаратное обеспечение способами, которые невозможны при использовании языков высокого уровня один.

Не каждый может позволить себе купить все необходимые для курса книги, а некоторые люди просто не любят тратить деньги на книги. Никто не планирует работает для всех, но вот во что я верю:

У вас должна быть копия Хэнсона C Интерфейсы и Реализации до начала занятий. Вы будете использовать его интенсивно в течение всего срока, но особенно первые несколько недели.
Адвокат дьявола говорит, что код есть в сети и поэтому PDF краткий справочник, так что вам не нужна книга. Вы можете определенно жить без него, но это будет стоить вам времени. Сколько дополнительного времени Готовы ли вы вложиться, чтобы вам не пришлось покупать эту книгу?
Керниган и Ричи каноническая книга о C, и это одна из лучшие книги, когда-либо написанные о любом языке программирования. Можно использовать, недорого. Если вы серьезно относитесь программное обеспечение, рано или поздно вы захотите владеть Kernighan и Ричи. Но это не значит, что вы должны владеть им сейчас.
Адвокат дьявола говорит, что в Интернете много хорошего информацию о C и нет необходимости покупать книгу. Ты будешь нужно знать, насколько эффективно вы можете работать с онлайн-информацией, по сравнению с книгой, в которой вы можете писать, наклеивать стикеры на страницы и так далее.
Многие студенты в течение всего семестра не используют Брайант и О’Халларон. Книга полезна в первую очередь, если у вас есть проблемы после лекций или если вам нужно больше глубины, чем могут лекции предоставлять. (Лекции интенсивные и динамичные, поэтому многие люди do не могут следить за лекциями в режиме реального времени.) И есть несколько тем, таких как кэши и ассемблерный код, которые могут трудно понять без какой-нибудь книги. я посоветовал люди, чтобы забрать подержанную копию или даже подержанную копию первого версия.
Адвокат дьявола говорит, что каждый год несколько студентов говорят, что они нашли Брайанта и О’Халларона невероятно полезными. Они говорят, что они не могли бы пройти через 40 без него, или что это спасло их много времени и усилий. Проблема в том, что я не могу сказать если ты будешь одним из этих студентов.

Курс COMP 40 требует много времени. Книги, которые экономят ваше время, стоят денег.

Администрация курса и материалы курса

Фотографии, чтобы вы могли узнать сотрудников курса
Эскиз Программа и расписание курса
Конспект лекций Я готовлюсь к уроку
Домашние задания и решения. См. также Как анализировать Проблема программирования.
Вы можете увидеть результаты тестирования из лаборатории по удалению черных краев. Каждый хороший тест, который был submit был запущен со всеми двоичными файлами.
У нас есть статистика по бинарным бомбам.
Вы можете просмотреть статистическую информацию об оценках на промежуточном этапе.
Лабораторные раздаточные материалы
Стандарты классификации
Парное программирование с персоналом курса
Прочие сведения, за которые вы несете ответственность
- Предпосылки
- Политика и процедуры (домашнее задание и т. д.), в том числе какие виды сотрудничество допустимы.
- Компьютерное программное обеспечение и счета по курсу
Код, который может оказаться полезным для выполнения лабораторных или домашних заданий

Техническая информация

Идиомы для программистов на C
Быстрая компиляция с использованием текста редактор (включает информацию для emacs и vim).
Контрольные списки для проектирования:
Для одной абстракции
Для всей программы
Для решения проблем
Как писать документацию для КОМП 40
Как анализировать сложную проблему, с примерами из проекта сжатия изображений
C-интерфейсы и реализации Quick Ссылка
Как подключиться к linux.cs.tufts.edu с помощью VNC
Выделенные раздаточные материалы и советы:
- Как писать сценарии компиляции — все о компиляции и компоновке.
- Парное программирование: что делать, если вы не держите клавиатуру
Динкумваре документация для стандартной библиотеки C и Обзор библиотеки C99.
Полезные ссылки на информацию AMD64
Показания
Советы Ноа Дэниелса по повышению эффективности
Макрос Универсальной Машины Ассемблер
Поиск ответов на Stackoverflow:
Загрузка

Благодаря Хлое Лопес вы можете отправить анонимный комментарий к лекции (или все остальное) в любое время.

Вернуться на домашнюю страницу Нормана Рэмси

Структура машины – Кинематическая связь

Механика: Это та область научного анализа, которая занимается движением, временем и силой.

Кинематика изучает движение без учета сил, вызывающих это движение. Кинематика машин занимается изучением относительного движения частей машин. Он включает в себя изучение положения, смещения, скорости и ускорения частей машин.

Динамика машин включает в себя изучение сил, действующих на части машин, и движений, возникающих в результате этих сил.

Звено или элемент: Это имя, данное любому телу, имеющему движение относительно другого.

Все материалы обладают определенной эластичностью. Жесткое звено – это звено, деформации которого настолько малы, что ими можно пренебречь при определении параметров движения звена.

Двоичная ссылка: Ссылка, которая соединяется с другими ссылками в двух точках. (Рис.1.а)

Тернарная ссылка: Ссылка, которая соединяется с другими ссылками в трех точках. (Рис.1.b)

Четвертичная ссылка: Связь, которая соединяется с другими ссылками в четырех точках. (Рис. 1. c)

Сопряженные элементы: геометрические формы, с помощью которых два элемента механизма соединяются друг с другом, так что относительное движение между этими двумя элементами является постоянным, известны как сопряженные элементы, а образованная таким образом пара называется кинематической парой. . Каждое отдельное звено механизма образует сопряженный элемент.

Степени свободы (DOF): Количество независимых координат, необходимых для описания положения тела в пространстве. Свободное тело в пространстве (рис. 3) может иметь шесть степеней свободы. То есть линейные положения по осям x, y и z и вращательные/угловые положения относительно осей x, y и z.

В кинематической паре, в зависимости от ограничений, наложенных на движение, звенья могут терять некоторые из шести степеней свободы.

Типы кинематических пар:

(i) В зависимости от характера контакта между элементами:

(a) Нижняя пара. Если соединение, которым соединены два элемента, имеет поверхностный контакт, такая пара называется нижней парой. Например. шарнирные соединения, вал вращается во втулке, ползунок в кривошипно-шатунном механизме.

(ii) Основано на относительном движении между элементами сопряжения:

(a) Пара сайдингов. Скользящая пара состоит из двух элементов, соединенных таким образом, что один вынужден совершать скользящее движение относительно другого. DOF = 1

(б) Вращающаяся пара (винтовая пара). Когда соединения двух элементов таковы, что возможно только вынужденное вращение одного элемента по отношению к другому, пара образует вращающуюся пару. DOF = 1

(c) Цилиндрическая пара. Если относительное движение между элементами сопряжения представляет собой комбинацию поворота и скольжения, то такая пара называется цилиндрической. DOF = 2

(d) Пара качения. Когда парные элементы имеют контакт качения, образующаяся пара называется парой качения. Например. Подшипники, ремень и шкив. DOF = 1

(e) Сферическая пара. Сферическая пара будет иметь поверхностный контакт и три степени свободы. Например. Шаровое соединение. DOF = 3

(f) Спиральная пара или винтовая пара. Когда природа контакта между элементами пары такова, что один элемент может вращаться вокруг другого с помощью винтовой резьбы, такая пара называется винтовой парой. Например. Гайка и болт. DOF = 1

(iii) На основе характера механического ограничения.

(а) Замкнутая пара. Элементы пар, скрепленные механически за счет своей геометрии, составляют замкнутую пару. Их еще называют формо-замкнутыми или самозамкнутыми парами.

(b) Незамкнутая или принудительно замкнутая пара. Элементы пар, удерживаемые вместе действием внешних сил, составляют незамкнутую или силовую замкнутую пару. Напр. Кэм и последователь.

Ограниченное движение : В кинематической паре, если один элемент имеет только одно определенное движение относительно другого, то такое движение называется вынужденным движением.

(a) Полностью ограниченное движение. Если стесненное движение достигается самими сопряженными элементами, то оно называется полностью стесненным движением.

(b) Успешное ограничение движения. Если стесненное движение достигается не самими элементами сопряжения, а каким-либо другим способом, то такое движение называется успешно стесненным. Например. Подшипник подножки, в котором вал не может двигаться вверх под собственным весом.

(c) Неполностью ограниченное движение. Когда относительное движение между парными элементами происходит более чем в одном направлении, это называется неполностью ограниченным движением. Например. Вал в круглом отверстии.

Кинематическая цепь : Кинематическая цепь представляет собой группу звеньев, соединенных вместе или расположенных таким образом, что позволяет им двигаться относительно друг друга. Если звенья соединены таким образом, что движение невозможно, это приводит к заблокированной цепи или структуре.

Механизм: Механизм представляет собой связанную кинематическую цепь. Это означает, что движение любого одного звена кинематической цепи будет давать определенное и предсказуемое движение относительно каждого из остальных. Обычно одно из звеньев кинематической цепи закреплено в механизме.

Если для определенного положения звена цепи положение каждого из остальных звеньев цепи не может быть предсказано, то такая цепь называется кинематиче- ской без ограничений и не является механизмом.

Машина: Машина – это механизм или совокупность механизмов, которые передают силу от источника энергии к сопротивлению, которое необходимо преодолеть. Хотя все машины являются механизмами, все механизмы не являются машинами. Многие инструменты являются механизмами, но не машинами, потому что они не выполняют никакой полезной работы и не преобразуют энергию. Например. Механические часы, чертежник.

Планарные механизмы: Когда все звенья механизма имеют плоское движение, он называется плоским механизмом. Все звенья в плоском механизме перемещаются в плоскостях, параллельных базовой плоскости.

Нравится:

Нравится Загрузка…

CS 61C

Неделя 1

Лек 1

8/26

Великие идеи в компьютерной архитектуре, введение
[Видео лекции]
[Живое видео]
[ Слайды ]

Чтения: Политика курса

Лек 2

8/28

Представление числа
[Видео-лекция]
[ Слайды ]

Показания: P&H:2,4 , Бинарные слайды

Лаборатория 0: Введение и настройка

Домашнее задание 1: Номер представителя
До 9/2

Неделя 2

Лек 3

8/31

C Введение: Основы
[Видео лекций]
[Видео модуля C]
[ Слайды ]
[ Слайды ЧБ ]

Чтения: K&R Ch. 1-5, C Справочные слайды , Введение Брайана Харви в C

Лек 4

9/2

C Введение: указатели, массивы, строки
[Видео лекций]
[Видео модуля C]
[ Слайды ]
[ Слайды ЧБ ]

Показания: К&Р:5-6

Лек 5

9/4

C Управление памятью
[ Видео лекции ]
[Видео модуля C]
[ Слайды ]
[ Слайды ЧБ ]

Показания: К&Р 7. 8.5, 8.7

Обсуждение 1: Количество представителей (Решения, Видео)
Лабораторная работа 1: Число Rep, C и CGDB

Домашнее задание 2: Концепции C
До 11 сентября
Проект 1 Срок выполнения A: 16 сентября B: 19 сентября

Неделя 3

Без лекции

9/7

День труда

Лек 6

9/9

Плавающая точка
[Видео-лекция]
[Живая лекция]
[ Слайды ]

Показания: P&H: 3,5, 3,9 , Симулятор IEEE 754

Лек 7

11 сентября

Введение в RISC-V
[Видео лекции]
[Модуль RISC-V]
[ Слайды ]
[ Слайды ЧБ ]

Показания: P&H:2. 1-2.3

Обсуждение 2: Основы C (Решения, Видео)
Лабораторная работа 2: Расширенный C

Домашнее задание 3: Плавающая точка
До 21 сентября
Домашнее задание 4: RISC-V
До 30 сентября
Проект 2 Срок A: 1 октября B: 5 октября

Неделя 4

Лек 8

14 сентября

RISC-V lw, sw, Решения I
[Видео лекции]
[Модуль RISC-V]
[Живое видео]
[ Слайды ]
[ Свет слайдов ]

Показания: P&H: 2,9, 2,10

Лек 9

16 сентября

Решения RISC-V II
[Видео лекции]
[Модуль RISC-V]
[ Слайды ]

Показания: P&H: 2,6, 2,7, 3,2

Лек 10

18 сентября

Процедуры RISC-V
[Видео-лекция]
[Модуль RISC-V]
[ Слайды ]
[свет слайдов]

Показания: P&H: 2,8

Обсуждение 3: Плавающая точка (Решения, Видео)
Лабораторная работа 3: Сборка RISCV

Неделя 5

Лек 11

21 сентября

Форматы инструкций RISC-V I
[Видео-лекция]
[Модуль RISC-V]
[Живое видео]
[ Слайды ]
[свет слайдов]

Показания: P&H: 2,5, 2,10

Лек 12

23 сентября

Форматы инструкций RISC-V II
[Видео-лекция]
[Модуль RISC-V]
[ Слайды ]
[свет слайдов]

Показания: P&H: 2,5, 2,10

Лек 13

25 сентября

Компиляция, Сборка, Связывание, Загрузка
[Видео-лекция]
[ Слайды ]
[ Свет слайдов ]

Показания: P&H:2. 12

Обсуждение 4: Введение в RISC-V, поток управления RISC-V, ISA (Решения, Видео)
Лабораторная работа 4: Функции RISCV, указатели

Неделя 6

Лек 14

28 сентября

Введение в синхронные цифровые системы
[Видео-лекция]
[Модуль SDS и CL]
[Живое видео]
[ Слайды ]
[свет слайдов]

Чтения: Раздаточный материал SDS

Лек 15

9/30

Государство, конечные машины
[Видео-лекция]
[Модуль SDS и CL]
[ Слайды ]
[свет слайдов]

Чтения: (Партизанская секция 8-10PM Soda 310 и 320) P&H:A. 3-A.6 , государственный раздаточный материал

Лек 16

10/2

Комбинационная логика
[Видео-лекция]
[Модуль SDS и CL]
[ Слайды ]
[свет слайдов]

Показания: P&H:A. 2-A.3 , Раздаточный материал по логике

Обсуждение 5: Процедуры RISC-V, CALL (Решения, Видео)

Домашнее задание 5: Логика, Сроки
Срок выполнения 9 октября

Неделя 7

Лек 17

10/5

Комбинационные логические блоки
[Видео-лекция]
[Модуль SDS и CL]
[Живое видео]
[ Слайды ]
[свет слайдов]

Чтения: Раздаточный материал по блокам

Лек 18

7/10

Однотактный ЦП Datapath I
[Видео лекции]
[канал данных RISC-V]
[ Слайды ]
[свет слайдов]

Показания: P&H:4. 1. 4.3

Лек 19

9/10

Однотактный ЦП Datapath II
[Видео-лекция]
[Путь данных RISC-V]
[ Слайды ]
[свет слайдов]

Показания: P&H:4. 4

Обсуждение 6: SDS, Логика, FSM (Решения, Видео)
Лаборатория 5: Logisim

Домашнее задание 6: RISC-V Datapath
Срок исполнения 21 октября
Проект 3 Срок A: 16.10 B: 1.11

Неделя 8

Лек 20

10/12

Однотактное управление процессором
[Видео-лекция]
[Путь данных RISC-V]
[Живое видео]
[ Слайды ]
[свет слайдов]

Показания: P&H: 4,4, 4,5

Лек 21

14. 10.

Конвейерная обработка I
[Видео-лекция]
[Путь данных RISC-V]
[ Слайды ]
[свет слайдов]

Показания: P&H:4,6

Лек 22

16. 10.

Конвейерная обработка II
[Видео-лекция]
[канал данных RISC-V]
[ Слайды ]
[свет слайдов]

Показания: P&H: 4,7, 4,8

Обсуждение 7: Однотактный тракт данных (Решения, Видео)
Лабораторная работа 6: Конвейерная обработка и ЦП, опрос в середине семестра

Неделя 9

Лек 23

19. 10.

Конвейерная обработка III
[Видео-лекция]
[Путь данных RISC-V]
[Живое видео]
[ Слайды ]
[свет слайдов]

Показания: P&H:4. 10

Лек 24

21.10.

Тайники я
[Видео-лекция]
[ Кэш ]
[ Слайды ]
[свет слайдов]

Показания: P&H: 5.1, 5.2, 5.3, 5. 4, 5.8, 5.9, 5.13 , Блок-схема кэширования

Лек 25

23.10.

Тайники 2
[Видео-лекция]
[ Кэш ]
[ Слайды ]
[свет слайдов]

Показания: P&H: 5. 1, 5.2, 5.3, 5.4, 5.8, 5.9, 5.13 , Блок-схема кэширования

Обсуждение 8: Конвейерная обработка и опасности (Решения, Видео)

Домашнее задание 7: Тайники
До 9 ноября

Неделя 10

Лек 26

26.10.

Тайники III
[Видео-лекция]
[ Кэш ]
[Живое видео]
[ Слайды ]
[свет слайдов]

Показания: P&H: 5. 1, 5.2, 5.3, 5.4, 5.8, 5.9, 5.13 , Блок-схема кэширования

Лек 27

28.10.

Тайники IV
[Видео-лекция]
[ Кэш ]
[ Слайды ]
[свет слайдов]

Показания: P&H: 5. 1, 5.2, 5.3, 5.4, 5.8, 5.9, 5.13 , Блок-схема кэширования

Лек 28

10/30

Введение в ОС и виртуальную память
[Видео-лекция]
[ ОС, ВМ и ввод-вывод ]
[ Слайды ]
[свет слайдов]

Показания: P&H: 5,7-5,8

Обсуждение 9: Кэши и AMAT (Решения, Видео)
Лаборатория 7: Тайники

Неделя 11

Лек 29

11/2

Виртуальная память I
[Видео лекции]
[ОС, ВМ и ввод-вывод]
[Живое видео]
[ Слайды ]
[ Свет слайдов ]

Показания: P&H: 5,7-5,8

Лек 30

11/4

Виртуальная память II
[Видео лекции]
[ОС, ВМ и ввод-вывод]
[ Слайды ]
[свет слайдов]

Показания: P&H: 5,7-5,8

Лек 31

11/6

ввод/вывод
[Видео-лекция]
[ ОС, ВМ и ввод-вывод ]
[ Слайды ]
[свет слайдов]

Показания: P&H 5. 2, 5.5, 5.11, от A-64 до B-66

Обсуждение 10: ОС и виртуальная память (Решения, Видео)
Лабораторная работа 8: ОС (переключение контекста), ввод-вывод, прямой доступ к памяти, диски, сеть и виртуальная память

Домашнее задание 8: Виртуальная память
До 9 ноября
Домашнее задание 9: ОС и ввод/вывод
До 16 ноября
Проект 4 Срок сдачи 12/4

Неделя 12

Лек 32

9/11

Таксономия Флинна, SIMD-инструкции
[Видео лекции]
[ Параллелизм ]
[Живое видео]
[ Слайды ]
[ Свет слайдов ]

Показания: P&H: 1,7, 1,8, 4,10, 4,11, 6,1, 6,2, 6,3, 6,7

Без лекций

11/11

День ветеранов

Лек 33

13/11

Параллелизм на уровне потоков I
[Видео-лекция]
[ Параллелизм ]
[ Слайды ]
[свет слайдов]

Показания: P&H: 2. 11, 4.10, 5.10, 6.5 , Сводная карта OpenMP

Обсуждение 11: ввод-вывод (Решения, Видео)
Лабораторная работа 9: Инструкции SIMD

Домашнее задание 10: Программирование производительности/надежность
До 24 ноября

Неделя 13

Лек 34

16/11

Параллелизм на уровне потоков II
[Видео-лекция]
[ Параллелизм ]
[Живое видео]
[ Слайды ]
[свет слайдов]

Показания: P&H: 2. 11, 4.10, 5.10, 6.5 , Сводная карта OpenMP

Лек 35

18.11.

Параллелизм на уровне потоков III
[Видео-лекция]
[ Параллелизм ]
[ Слайды ]
[свет слайдов]

Показания: P&H: 2. 11, 4.10, 5.10, 6.5 , Сводная карта OpenMP

Лек 36

20.11.

MapReduce, Искра
[Видео-лекция]
[ Параллелизм ]
[ Слайды ]
[свет слайдов]
[ MapReduce Paper ]

Литература: Центр обработки данных как компьютер: Глава 1, Глава 2. 4, Глава 3, 5.1-5.3 , P&H:6,7

Обсуждение 12: Параллелизм на уровне данных (Решения, Видео)
Лабораторная работа 10: Параллелизм на уровне потоков

Неделя 14

Лек 37

23.11.

Центры обработки данных, облачные вычисления (WSC)
[Видео лекции]
[ Параллелизм ]
[Живое видео]
[ Слайды ]
[ Свет слайдов ]

Литература: Центр обработки данных как компьютер: Глава 1, Глава 2. 4, Глава 3, 5.1-5.3 , P&H:6,7

Без лекций

25.11

День Благодарения

Без лекций

27.11

День Благодарения

Обсуждение 13: Когерентность и атомарность, параллелизм (Решения, Видео)

Неделя 15

Лек 38

30.11

Надежность — четность, ECC, RAID
[Видео-лекция]
[Живое видео]
[ Слайды ]
[свет слайдов]

Показания: P&H 5. 2, 5.5, 5.11

Лек 39

12/2

Гостевая лекция о графическом процессоре с Джеймсом Перси 
[Живое видео]

Лек 40

12/4

Резюме и до свидания
[Живое видео]

Обсуждение 14: WSC, RAID, (Spark, Map Reduce), четность и ECC (Решения, Видео)
Лабораторная работа 11: искра/надежность

Домашнее задание 11: ECC, Parity & Potpourri
До 2 декабря

Неделя 16

Обзор концепции

9/12

14:00–16:30 по тихоокеанскому времени
[Видео]
[ Слайды ]
[ Рабочий лист ]

Обзор экзаменационных вопросов

12/10

14:00–16:30 по тихоокеанскому времени
[Видео]
[Экзамен PDF]

Неделя 17

Финал

17/12

12:00–23:59 по тихоокеанскому времени
3 секции
Всего 3 часа

Lec 1

8/26

Великие идеи в компьютерной архитектуре, введение
[Видео-лекция]
[Живое видео]
[ Слайды ]

Чтения: Политика курса

Лек 2

8/28

Представление числа
[Видео-лекция]
[ Слайды ]

Показания: P&H:2,4 , Бинарные слайды

Лек 3

8/31

C Введение: Основы
[Видео лекций]
[Видео модуля C]
[ Слайды ]
[ Слайды ЧБ ]

Чтения: K&R Ch. 1-5, C Справочные слайды , Введение Брайана Харви в C

Лек 4

9/2

C Введение: указатели, массивы, строки
[Видео лекций]
[Видео модуля C]
[ Слайды ]
[ Слайды ЧБ ]

Показания: К&Р:5-6

Лек 5

9/4

C Управление памятью
[ Видео лекции ]
[Видео модуля C]
[ Слайды ]
[ Слайды ЧБ ]

Показания: К&Р 7. 8.5, 8.7

Лек 6

9/9

Плавающая точка
[Видео-лекция]
[Живая лекция]
[ Слайды ]

Показания: P&H: 3,5, 3,9 , Симулятор IEEE 754

Лек 7

11 сентября

Введение в RISC-V
[Видео-лекция]
[Модуль RISC-V]
[ Слайды ]
[ Слайды ЧБ ]

Показания: P&H:2. 1-2.3

Лек 8

14 сентября

RISC-V lw, sw, Решения I
[Видео лекции]
[Модуль RISC-V]
[Живое видео]
[ Слайды ]
[ Свет слайдов ]

Показания: P&H: 2,9, 2,10

Лек 9

16 сентября

Решения RISC-V II
[Видео лекции]
[Модуль RISC-V]
[ Слайды ]

Показания: P&H: 2,6, 2,7, 3,2

Лек 10

18 сентября

Процедуры RISC-V
[Видео-лекция]
[Модуль RISC-V]
[ Слайды ]
[свет слайдов]

Показания: P&H: 2,8

Лек 11

21 сентября

Форматы инструкций RISC-V I
[Видео лекции]
[Модуль RISC-V]
[Живое видео]
[ Слайды ]
[ Свет слайдов ]

Показания: P&H: 2,5, 2,10

Лек 12

23 сентября

Форматы инструкций RISC-V II
[Видео лекции]
[Модуль RISC-V]
[ Слайды ]
[свет слайдов]

Показания: P&H: 2,5, 2,10

Лек 13

25 сентября

Компиляция, Сборка, Связывание, Загрузка
[Видео-лекция]
[ Слайды ]
[свет слайдов]

Показания: P&H:2. 12

Лек 14

28 сентября

Введение в синхронные цифровые системы
[Видео лекции]
[Модуль SDS и CL]
[Живое видео]
[ Слайды ]
[ Свет слайдов ]

Чтения: Раздаточный материал SDS

Лек 15

9/30

Государство, конечные машины
[Видео лекции]
[Модуль SDS и CL]
[ Слайды ]
[свет слайдов]

Чтения: (Партизанская секция 8-10PM Soda 310 и 320) P&H:A. 3-A.6 , государственный раздаточный материал

Лек 16

10/2

Комбинационная логика
[Видео лекции]
[Модуль SDS и CL]
[ Слайды ]
[свет слайдов]

Показания: P&H:A. 2-A.3 , Раздаточный материал по логике

Лек 17

10/5

Комбинационные логические блоки
[Видео-лекция]
[Модуль SDS и CL]
[Живое видео]
[ Слайды ]
[свет слайдов]

Чтения: Раздаточный материал по блокам

Лек 18

7/10

Однотактный ЦП Datapath I
[Видео-лекция]
[Путь данных RISC-V]
[ Слайды ]
[свет слайдов]

Показания: P&H:4. 1. 4.3

Лек 19

9/10

Однотактный ЦП Datapath II
[Видео-лекция]
[канал данных RISC-V]
[ Слайды ]
[свет слайдов]

Показания: P&H:4. 4

Лек 20

10/12

Однотактное управление процессором
[Видео лекции]
[канал данных RISC-V]
[Живое видео]
[ Слайды ]
[ Свет слайдов ]

Показания: P&H: 4,4, 4,5

Лек 21

14. 10.

Конвейерная обработка I
[Видео лекции]
[канал данных RISC-V]
[ Слайды ]
[свет слайдов]

Показания: P&H:4,6

Лек 22

16. 10.

Конвейерная обработка II
[Видео-лекция]
[Путь данных RISC-V]
[ Слайды ]
[свет слайдов]

Показания: P&H: 4,7, 4,8

Лек 23

19. 10.

Конвейерная обработка III
[Видео-лекция]
[канал данных RISC-V]
[Живое видео]
[ Слайды ]
[свет слайдов]

Показания: P&H:4. 10

Лек 24

21.10.

Тайники я
[Видео-лекция]
[ Кэш ]
[ Слайды ]
[свет слайдов]

Показания: P&H: 5.1, 5.2, 5.3, 5. 4, 5.8, 5.9, 5.13 , Блок-схема кэширования

Лек 25

23.10.

Тайники 2
[Видео-лекция]
[ Кэш ]
[ Слайды ]
[свет слайдов]

Показания: P&H: 5. 1, 5.2, 5.3, 5.4, 5.8, 5.9, 5.13 , Блок-схема кэширования

Лек 26

26.10.

Тайники III
[Видео-лекция]
[ Кэш ]
[Живое видео]
[ Слайды ]
[свет слайдов]

Показания: P&H: 5. 1, 5.2, 5.3, 5.4, 5.8, 5.9, 5.13 , Блок-схема кэширования

Лек 27

28.10.

Тайники IV
[Видео-лекция]
[ Кэш ]
[ Слайды ]
[свет слайдов]

Показания: P&H: 5. 1, 5.2, 5.3, 5.4, 5.8, 5.9, 5.13 , Блок-схема кэширования

Лек 28

10/30

Введение в ОС и виртуальную память
[Видео-лекция]
[ОС, ВМ и ввод-вывод]
[ Слайды ]
[свет слайдов]

Показания: P&H: 5,7-5,8

Лек 29

11/2

Виртуальная память I
[Видео лекции]
[ОС, ВМ и ввод-вывод]
[Живое видео]
[ Слайды ]
[ Свет слайдов ]

Показания: P&H: 5,7-5,8

Лек 30

11/4

Виртуальная память II
[Видео лекции]
[ОС, ВМ и ввод-вывод]
[ Слайды ]
[свет слайдов]

Показания: P&H: 5,7-5,8

Лек 31

11/6

ввод/вывод
[Видео-лекция]
[ ОС, ВМ и ввод-вывод ]
[ Слайды ]
[свет слайдов]

Показания: P&H 5. 2, 5.5, 5.11, от A-64 до B-66

Лек 32

9/11

Таксономия Флинна, SIMD-инструкции
[Видео-лекция]
[ Параллелизм ]
[Живое видео]
[ Слайды ]
[свет слайдов]

Показания: P&H: 1,7, 1,8, 4,10, 4,11, 6,1, 6,2, 6,3, 6,7

Лек 33

13/11

Параллелизм на уровне потоков I
[Видео-лекция]
[ Параллелизм ]
[ Слайды ]
[свет слайдов]

Показания: P&H: 2. 11, 4.10, 5.10, 6.5 , Сводная карта OpenMP

Лек 34

16/11

Параллелизм на уровне потоков II
[Видео-лекция]
[ Параллелизм ]
[Живое видео]
[ Слайды ]
[свет слайдов]

Показания: P&H: 2. 11, 4.10, 5.10, 6.5 , Сводная карта OpenMP

Лек 35

18.11.

Параллелизм на уровне потоков III
[Видео-лекция]
[ Параллелизм ]
[ Слайды ]
[свет слайдов]

Показания: P&H: 2. 11, 4.10, 5.10, 6.5 , Сводная карта OpenMP

Лек 36

20.11.

MapReduce, Искра
[Видео-лекция]
[ Параллелизм ]
[ Слайды ]
[свет слайдов]
[ MapReduce Paper ]

Литература: Центр обработки данных как компьютер: Глава 1, Глава 2. 4, Глава 3, 5.1-5.3 , P&H:6,7

Лек 37

23.11.

Центры обработки данных, облачные вычисления (WSC)
[Видео-лекция]
[ Параллелизм ]
[Живое видео]
[ Слайды ]
[свет слайдов]

Литература: Центр обработки данных как компьютер: Глава 1, Глава 2. 4, Глава 3, 5.1-5.3 , P&H:6,7

Лек 38

30.11

Надежность — четность, ECC, RAID
[Видео-лекция]
[Живое видео]
[ Слайды ]
[свет слайдов]

Показания: P&H 5. 2, 5.5, 5.11

Лек 39

12/2

Гостевая лекция о графическом процессоре с Джеймсом Перси 
[Живое видео]

Лек 40

12/4

Резюме и до свидания
[Живое видео]

Lab 0

Intro and Set Up

Link

Lab 1

Number Rep, C and CGDB

Link

Lab 2

Advanced C

Link

Lab 3

RISCV Сборка

LINK

LAB 4

FUNDANS RISCV, указатели

Link

LAB 5

2222222222222222229929292929292929292929292929292929292929292929н. 0148

DIPELING и CPU, Средний семестр

Ссылка

Лаборатория 7

Кэши

Link

Лаборатория 8

Lab 8

OSMALS (CONTEBLE INMELAR).

Link

Лаборатория

Инструкции SIMD

Link

Лаборатория 10

ПАЛЕЛИЗМ УРОВАНИЯ

ПАЛЕЛЛИЗМ УРОВАНИЯ

LINK

LEVEL LEVEL LEVE0148

Link

Домашнее задание 1

Крайний срок: 9/2

Ссылка

Домашняя работа 2

Крайний срок: 9/30

Ссылка

Домашнее задание 5

Крайний срок: 10/9

Ссылка

Дома Ссылка

Домашнее задание 8

Срок: 11/9

Связанная срок

Домашняя работа

Срок: 11/16

Ссылка

Дома 12/2

Link

Project 1

Deadline:

The Game of Life

Link

Project 2

Deadline:

CS61Classify

Link

Project 3

Deadline:

CS61CPU

Ссылка

Проект 4

Крайний срок:

Numc

Ссылка

Квест

13 сентября

00:00–23:59 (тихоокеанское время)

Пересдача квеста

18/10

00:00 — 23:59 по тихоокеанскому времени

Промежуточный период

25. 10 — 26.10

00:00–23:59 по тихоокеанскому времени

Заключительный экзамен

17/12

00:00 — 23:59 PT

LS-1 RACE – первый лазерный станок для структурирования лыж

LS-1 RACE – первый лазерный станок для структурирования лыж
Цены вкл. НДС плюс стоимость доставки
Номер продукта: SW10025
4+
× Экологически чистая сухая обработка лыж
× Транспортировка лыж без перемычек
× Простое создание структуры на сенсорной панели с помощью мыши и клавиатуры
× Высокоточные и точно воспроизводимые лазерные структуры
× Экологически чистая сухая обработка лыж
Революционные лазерные структуры для лыж
Новый LS-1 RACE революционизирует традиционную шлифовку камня и устанавливает новые стандарты точности, воспроизводимости, индивидуальности и экологичности. Запатентованная лазерная технология позволяет создавать точные и точно воспроизводимые структуры во всех мыслимых вариациях. Это открывает перед гоночными отделами, производителями лыж, а также спортивными магазинами и пунктами проката совершенно новые возможности с точки зрения характеристик, дизайна и качества лыж. LS-1 RACE также заботится об окружающей среде, так как лыжи обрабатываются всухую.
Структурирование лыж нового поколения
С помощью LS-1 RACE можно выполнять не только прямые пропилы, но и наклоны или дуги к основанию лыжи. Лазерная структура также имеет переменную глубину и, таким образом, обеспечивает впечатляющие 3D-эффекты. Вас ждут неограниченные возможности структуры!
Так же индивидуально, как вы и ваши клиенты
На очень большой сенсорной панели с клавиатурой и мышью вы можете быстро и легко создавать свои собственные структуры в соответствии с вашими личными идеями или пожеланиями ваших клиентов. Предложите своим клиентам что-то особенное и создайте узнаваемую ценность!
Привлекает внимание
С помощью лазерной технологии лыжи можно индивидуализировать и маркировать логотипом вашей компании или именем клиента. Это привлекает внимание и эффективно защищает ваши прокатные лыжи от кражи или перепутывания.
Точная структура без краев
Лазер дает возможность структурировать лыжную базу без обода, не затрагивая края. Расстояния между разрезами можно выбирать произвольно. В отличие от шлифовки камня, лазерное структурирование оставляет основную структуру в зазорах полностью нетронутой, что упрощает сервисные работы.
С ним приятно работать
В отличие от станков для шлифовки камня, лазерный станок работает в режиме сухой обработки. Это устраняет нежелательные побочные эффекты, такие как брызги воды, мокрые лыжи или коррозия. Лазер также производит очень низкий уровень шума, что обеспечивает приятную работу. Лыжный транспорт осуществляется в LS-1 RACE без связующего моста.
Исключительные ходовые качества
Точно воспроизводимые лазерные структуры открывают новые возможности для профессиональных гонок. Сочетание гарантированно свободных от волокон базовых поверхностей и наиболее точных, воспроизводимых 3D-профилей обеспечивает идеальные условия для скольжения и ускорения на склоне.
Контактное лицо
Фредерик Клингенштейн
Менеджер по продажам
Тел.: +49 7309 875 — 32
Почта: [email protected]
Все контактные лица
Загрузка
LS-1 RACE — фото машины
Технические данные
Размеры (Д x Ш x В) в мм/дюймах в сложенном виде 3040 x 1180 x 1380 / 9 футов 12 дюймов x 3 фута 10 дюймов x 4 фута 6 дюймов
Размеры (Д x Ш x В) в мм/дюймах — в сложенном виде 1115 x 1180 x 2200 / 3’8» x 3’10» x 7’3»
Напряжение подключения 400 В, 3 ф/н/заземление, 50 Гц
Присоединяемая мощность в кВт 2,2
Прочие шлифовальные станки
Этот веб-сайт использует файлы cookie, чтобы обеспечить максимальное удобство. Подробнее…
Машинные инструкции — GeeksforGeeks
Машинные инструкции — это команды или программы, написанные в машинном коде машины (компьютера), которые он может распознавать и выполнять.
Машинная инструкция состоит из нескольких байтов в памяти, которые предписывают процессору выполнить одну машинную операцию.
Процессор просматривает машинные инструкции в оперативной памяти одну за другой и выполняет одну машинную операцию для каждой машинной инструкции.
Набор машинных инструкций в оперативной памяти называется программой на машинном языке .
Машинный код или машинный язык — это набор инструкций, выполняемых непосредственно центральным процессором компьютера (ЦП). Каждая инструкция выполняет очень специфическую задачу, такую как загрузка, переход или операция АЛУ над единицей данных в регистре или памяти ЦП. Каждая программа, непосредственно выполняемая процессором, состоит из серии таких инструкций.
Общий формат машинная инструкция is
[Метка:] Мнемоника [Операнд, Операнд] [; Комментарии]
Скобки указывают, что поле является необязательным.
Метка — это идентификатор, которому назначается адрес первого байта инструкции, в которой он появляется. За ним должно следовать «:»
Включение пробелов является произвольным, за исключением того, что должен быть вставлен хотя бы один пробел; отсутствие пробела привело бы к двусмысленности.
Поле комментария начинается с точки с запятой “ ; ”
Example:
Here: MOV R5,#25H;load 25H into R5
Machine instructions used in 8086 microprocessor
1. Data transfer instructions – перемещение, загрузка, обмен, ввод, вывод.
MOV: Переместить байт или слово в регистр или память.
IN, OUT: ввод байта или слова из порта, вывод слова в порт.
LEA: Загрузить эффективный адрес
LDS, LES Загрузить указатель, используя сегмент данных, дополнительный сегмент.
PUSH, POP: Поместить слово в стек, извлечь слово из стека.
XCHG: обмен байтами или словами.
XLAT: Преобразование байта с использованием таблицы поиска.
2. Арифметические инструкции – сложение, вычитание, увеличение, уменьшение, преобразование байт/слово и сравнение.
ADD, SUB: сложение, вычитание байта или слова
ADC, SBB: сложение, вычитание байта или слова и перенос (заимствование).
INC, DEC: Увеличение, уменьшение байта или слова.
NEG: отрицание байта или слова (дополнение до двух).
CMP: сравнение байта или слова (вычитание без сохранения).
MUL, DIV: Умножение, деление байта или слова (без знака).
IMUL, IDIV: целочисленное умножение, деление байта или слова (со знаком)
CBW, CWD: преобразование байта в слово, слова в двойное слово разд.
DAA, DAS: десятичная корректировка для сложения, вычитания (BCD числа)
3. Логические инструкции – И, ИЛИ, исключающее ИЛИ, сдвиг/поворот и проверка
НЕ: логическое НЕ байта или слова (дополнение до единицы)
И: логическое И байта или слова
ИЛИ : логическое ИЛИ байта или слова.
XOR: логическое исключающее ИЛИ байта или слова
TEST: проверка байта или слова (И без сохранения).
SHL, SHR: Логический сдвиг Инструкция по вращению сдвигает влево, вправо байт или слово? по 1 или CL
SAL, SAR: арифметический сдвиг влево, вправо байта или слова? на 1 или CL
ROL, ROR: Повернуть влево, вправо байт или слово? на 1 или кл.
RCL, RCR: Повернуть влево, вправо по переносимому байту или слову? на 1 или кл.
Инструкция по работе со строками – загрузка, сохранение, перемещение, сравнение и поиск байта/слова
MOVS: перемещение строки байта или слова
MOVSB, MOVSW: перемещение байта, строки слова.
CMPS: сравнить строку байтов или слов.
SCAS S: может быть байтовой или словесной строкой (по сравнению с A или AX)
LODS, STOS: загрузить и сохранить строку байтов или слов в AL.
5. Инструкции по передаче управления – условное, безусловное, вызов подпрограммы и возврат из подпрограммы.
JMP: Безусловный переход. Включает циклическую передачу, инструкции подпрограмм и прерываний.
JNZ: переход до тех пор, пока значение счетчика не уменьшится до нуля. Он выполняет цикл до тех пор, пока значение, хранящееся в CX, не станет равным нулю
6. Инструкции по управлению циклом-
ЦИКЛ: безусловный цикл, счет в CX, короткий переход к целевому адресу.
ЦИКЛ (LOOPZ): Цикл, если равен (ноль), счет в CX, короткий переход к целевому адресу.
LOOPNE (LOOPNZ): Цикл, если не равен (не ноль), счет в CX, короткий переход к целевому адресу.
JCXZ: Переход, если CX равен нулю (используется для пропуска кода в цикле).
Инструкции по подпрограммам и прерываниям —
CALL, RET: вызов, возврат из процедуры (внутри или вне текущего сегмента).
INT, INTO: Программное прерывание, прерывание при переполнении. IRET: Возврат из прерывания.
7. Инструкции по управлению процессором —
Манипулирование флагом:
STC, CLC, CMC: Установить, очистить, дополнить флаг переноса.
STD, CLD: установить, очистить флаг направления. STI, CLI: установить, очистить флаг разрешения прерывания.
PUSHF, POPF: поместить флаги в стек, извлечь флаги из стека.
Образец вопроса GATE
Рассмотрим последовательность машинных инструкций, приведенную ниже:
МУЛ Р5, Р0, Р1 РАЗДЕЛ R6, R2, R3 ДОБАВИТЬ R7, R5, R6 SUB R8, R7, R4
В приведенной выше последовательности регистры общего назначения с R0 по R8. В показанных инструкциях первый регистр хранит результат операции, выполненной на втором и третьем регистрах. Эта последовательность инструкций должна выполняться в конвейерном процессоре команд со следующими 4 этапами: (1) выборка и декодирование инструкции (IF), (2) выборка операнда (OF), (3) выполнение операции (PO) и (4). ) Запишите результат (WB). Стадии IF, OF и WB занимают по 1 тактовому циклу для каждой инструкции. Стадия PO занимает 1 тактовый цикл для инструкции ADD или SUB, 3 тактовых цикла для инструкции MUL и 5 тактовых циклов для инструкции DIV. Конвейерный процессор использует пересылку операндов со стадии PO на стадию OF. Количество тактов, необходимых для выполнения вышеуказанной последовательности инструкций, составляет ___________
(A) 11
(B) 12
(C) 13
(D) 14
Ответ: (C)
. Обзор:
818181818181818181818181818181818181818 9 2 4. 40148
. 10 11 12 13 ЕСЛИ PO PO PO WB ЕСЛИ PO PO PO PO PO WB ЕСЛИ ПО ВБ IF OF PO WB

Статья предоставлена Pooja Taneja. Пожалуйста, пишите комментарии, если вы обнаружите что-то неправильное, или вы хотите поделиться дополнительной информацией по теме, обсуждаемой выше.

Литой и сборный дизайн конструкции станка Влияние конструкции на конструкцию цепочки поставок
23 июня 2015 г. 23 июня 2015 г. | wordpressadminwordpressadmin |
По прогнозам Gardner Research, расходы на новое металлообрабатывающее оборудование в США в 2015 году увеличатся на 2,3 миллиарда долларов (1). Как производитель станков в США использует преимущества этого роста? Это важный вопрос для инженеров-конструкторов станков и менеджеров по закупкам. У конечного пользователя станка есть множество опций, которые могут удовлетворить его потребности. В сегодняшней конкурентной среде конечный пользователь принимает во внимание степень, в которой станок отвечает его конкретным потребностям, цену и время выполнения заказа. Чтобы воспользоваться преимуществами роста капиталовложений, производители станков должны использовать конструкцию станка и схему изменения поставок, чтобы победить в конкурентной борьбе. В этой статье будут рассмотрены альтернативы литых и сборных конструкций при проектировании станков и цепочек поставок.
В обзоре капитальных затрат компании Gardner Research за 2015 г., посвященном станкостроению, в кратком изложении (1) сообщается, что прогнозируемые капитальные затраты на металлообрабатывающие предприятия США в 2015 г. вырастут на 37% по сравнению с последней оценкой за 2014 г. Прогнозируется, что в некоторых отраслях с 2014 по 2015 г. больше 100%. К ним относятся мастерские по резке металла, неавтомобильное формование и изготовление, промышленные двигатели / гидравлические / механические компоненты, нестандартные процессоры, аэрокосмическая промышленность и изделия из резины. Если вы производите станки, это возможность, которой вы хотите воспользоваться.
Конечный пользователь станков хочет производительности, низкой цены и короткого времени выполнения заказа. Как конструкция станка влияет на эти требования клиентов? Конструктивные особенности станков, учитывающие производительность, включают демпфирование, собственные частоты, силы инерции движущихся элементов (Бамбург (2)), несущую способность компонентов, напряжение при нагрузке (AFS (3)), контроль вибрации и контроль температуры (микропроизводство (4)). )) и жесткость (Тобиас и Кенигсбергер (5)) и многие другие. Дизайнерские решения также повлияют:
Главным критерием является производительность станка. Чугунные конструкции способны выдерживать высокие нагрузки и высокие усилия обработки. Чугунные конструкции менее эффективно передают тепло, чем сборные конструкции, что делает их более устойчивыми в условиях изменения температуры. Чугун лучше гасит вибрации, чем сталь. (Уокер Машинери (6)). На фото №1 показан большой станок с ЧПУ с вертикальным портальным порталом, используемый для прецизионной тяжелой обработки крупных компонентов. Кровать и колонна чугунные. Это большой фрезерный станок, предназначенный для больших скоростей съема материала и высокой точности обработки.
Во многих случаях хорошо спроектированная стальная конструкция может соответствовать рабочим характеристикам конструкции из чугуна. Инженер-конструктор должен определить, требуется ли литое основание или сборная конструкция может соответствовать требованиям к производительности. На фото № 2 представлена сборная стальная конструкция для металлорежущего станка. Этот станок предназначен для более низкой скорости съема металла, очень низкой вибрации на кончике инструмента и высокой точности.
Насколько важна гибкость конструкции машины? Даст ли покупателю возможность индивидуальной настройки каждой машины конкурентное преимущество? Поможет ли возможность быстрого внедрения новых функций и технологий производителю увеличить продажи?
Для компонентов из чугуна требуется литейная форма или модель. Проектирование, изготовление и квалификация литейной формы или модели требуют времени. Если требуется изменение дизайна конструкции, форма или шаблон должны быть изменены или заменены. Требование к пресс-форме или шаблону ограничивает гибкость для изменений дизайна. Конструкция, изготовленная из стального листа и стальной трубы, практически не требует фиксированных инструментов. Каждая спроектированная структура может быть уникальной.
Стоимость является важным фактором при проектировании конструкции станка. Литейная форма или модель — это фиксированные затраты, которые должны быть понесены с литыми конструкциями. Эта фиксированная стоимость не связана с готовыми конструкциями. Конструктор литой конструкции имеет возможность разместить материал в конструкции только там, где это необходимо. Он обладает большой гибкостью дизайна. Возможно, он сможет уменьшить количество материала, необходимого для конструкции, за счет дизайна литья. (AFS (3)) В готовой конструкции будут затраты на сварку, которых нет в литой конструкции. Переменная стоимость изготовленной конструкции может быть выше, чем у литой конструкции. Это будет зависеть от дизайна каждого.
Сроки изготовления являются важным фактором при проектировании. Тот производитель, который может доставить быстро, часто получает заказ. Срок изготовления литой конструкции больше, чем срок изготовления готовой конструкции. У литья есть время для изготовления формы или модели, а также время для литья и механической обработки конструкции. Даже после того, как форма или модель изготовлены, время отливки большой отливки может быть больше, чем время, необходимое для получения стальных листов и труб стандартных размеров и их изготовления. Готовая конструкция имеет преимущество во времени.
Существует как минимум два типа гибкости конструкции. Одним из них является гибкость изменения стандартной конфигурации машины для конкретного заказчика. Другой — полностью перепроектировать стандартную машину, чтобы включить в нее новейшие технологии или функции машины. Каждая машина может быть разной с изготовленной конструкцией. Базовый дизайн изменен для добавления или удаления функций. Постоянные затраты отсутствуют или минимальны, и они устареют, если полностью отказаться от стандартной конструкции машины и заменить ее новой. Поскольку сборная конструкция не нуждается в форме или шаблоне, сборная конструкция имеет преимущество с точки зрения гибкости конструкции.
Вопросы проектирования конструкции были рассмотрены выше. Давайте взглянем на дизайн цепочки поставок для машинной структуры. При изготовлении литой конструкции выделяют три основных процесса. Это литье, обработка и покраска. Существует четыре основных процесса изготовления сборной конструкции. Это изготовление, снятие напряжения, механическая обработка и покраска. По мере того, как структура становится больше, количество литейных цехов, которые могут ее отливать, уменьшается. Капитальные вложения в установку для изготовления большой конструкции меньше, чем капиталовложения в установку, необходимую для отливки большой конструкции. Компаний, которые могут изготовить большую конструкцию, больше, чем компаний, которые могут отлить большую конструкцию. Большее количество потенциальных поставщиков дает менеджеру по закупкам станкостроительной компании больше возможностей для поиска правильного сочетания цены и доставки.
Транспортировка конструкции станка может быть дорогостоящей. Для больших конструкций могут потребоваться разрешения на негабаритную нагрузку и их дополнительные расходы. В идеальной цепочке поставок все процессы выполняются одним поставщиком. Это снизит стоимость перевозки. Если они не могут быть выполнены одним и тем же поставщиком, выполнение всех процессов на объектах, расположенных рядом друг с другом, сведет к минимуму расстояние транспортировки и затраты между процессами.
Косвенным, но реальным преимуществом наличия одного поставщика, отвечающего за все процессы, является снижение затрат на управление поставщиками, которые несут производители станков. Специалист по закупкам на станкостроительном предприятии должен будет управлять только одним поставщиком, а не несколькими. Также есть повышенная ответственность. При наличии одного поставщика производитель станка и поставщик знают, кто несет ответственность в случае возникновения проблем с качеством или доставкой. При наличии нескольких поставщиков могут возникнуть разногласия, а время и деньги могут быть потрачены впустую на поиск основной причины проблемы и определение того, кто несет ответственность за расходы, связанные с устранением проблемы.
Требования к производительности станка могут побудить изготовителя станка выбрать конструкцию литой конструкции. Есть много преимуществ у одного поставщика сборных стальных конструкций станков. Если конструкция станка позволяет изготовить стальную конструкцию, стоимость и время выполнения заказа могут быть сокращены.
