Почему провода скручиваются? – Audio University

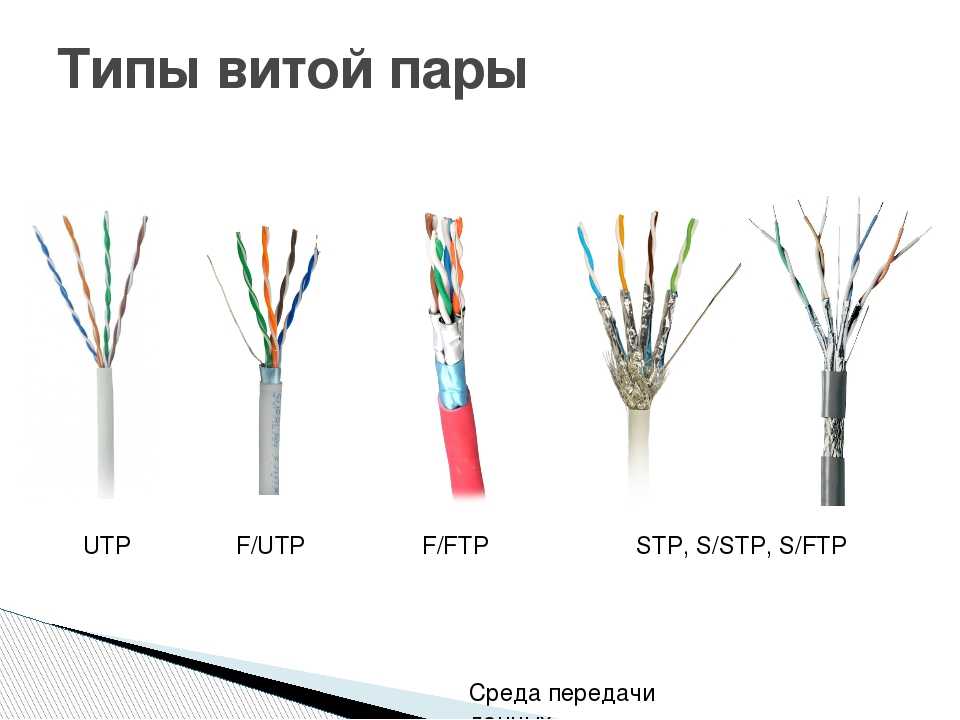

Витая пара электрических проводов представляет собой кабельную технику, используемую, среди прочего, в аудио и сетевых технологиях. Провода скручены для достижения двух основных целей: уменьшить исходящий шум и уменьшить входящий шум, связанный с электромагнитными помехами.

Как работает витая пара для предотвращения шума? В этой статье вы познакомитесь с основами технологии витой пары. Вы также найдете видео, в котором сравниваются скрученные, нескрученные и разнесенные пары проводов, чтобы вы могли сами увидеть и услышать разницу.

Провода скручиваются для достижения двух основных целей: снижения исходящего шума и снижения входящего шума, связанного с электромагнитными помехами.

Во-первых, если мы собираемся понять, как подавляется шум при использовании витой пары, важно понять, откуда берется шум.

Каждый раз, когда через провод проходит переменный электрический ток, вокруг этого провода создается магнитное поле. Обратное тоже верно. Всякий раз, когда магнитное поле взаимодействует с электрической цепью, внутри цепи генерируется электрический ток. Это означает, что сигнал в одной цепи может «перепрыгнуть» в другую близлежащую цепь посредством явления, называемого индукцией.

Представьте себе силовой кабель, идущий по полу. В Соединенных Штатах электроэнергия работает на частоте 60 Гц. Это означает, что по кабелю питания будет течь переменный электрический ток с частотой 60 Гц. Учитывая, что ток, протекающий по проводу, создает магнитное поле вокруг этого провода, силовой кабель будет излучать переменное магнитное поле с частотой 60 Гц. Если вы поместите другую электрическую цепь в непосредственной близости от силового кабеля, это магнитное поле наведет в эту цепь ток частотой 60 Гц.

Это вызывает распространенную проблему, называемую перекрестными помехами, при которой сигнал из одной цепи передается в другую цепь посредством электромагнетизма. Уменьшение перекрестных помех является основной целью скручивания проводов.

Цепь состоит из двух проводов, каждый из которых несет одинаковое и противоположное напряжение. Если на одном проводе есть положительное напряжение, на другом будет такое же отрицательное напряжение. Напряжения на двух проводах одинаковы, но с обратной полярностью. Полярность электрического напряжения, проходящего через провод, определяет полярность магнитного поля, создаваемого вокруг провода.

Не только полярность электрического напряжения противоположна на каждом проводе, но и полярность магнитных полей, излучаемых каждым проводом, также противоположна. Когда встречаются равные, но противоположные силы, они уравновешиваются.

Вы можете видеть, что показано на этом изображении. Эти две волны идентичны по частоте и амплитуде, но противоположны по полярности. Когда одна волна положительная, другая отрицательная. Когда они складываются вместе, они противодействуют друг другу и вообще не приводят к напряжению.

Витая пара уменьшает исходящий шум

Размещение проводов рядом друг с другом значительно уменьшит энергию магнитных полей, создаваемых каждым проводом.

Это потому, что положительный провод создает положительное магнитное поле, а отрицательный провод создает отрицательное магнитное поле. Два магнитных поля взаимодействуют и работают друг против друга. Это называется деструктивной интерференцией.

Витая пара уменьшает входящий шум

Помните, что магнитные поля, создаваемые другими кабелями или устройствами, могут создавать помехи в цепи. Размещение проводов цепи в непосредственной близости также может помочь предотвратить это.

Сигнал, проходящий по цепи, противоположен в каждом проводе цепи. Когда сигнал достигает места назначения, устройство, которое получает сигнал, ожидает увидеть противоположные напряжения на каждом проводе.

Однако любое магнитное поле, взаимодействующее с проводами на пути от источника к месту назначения, будет генерировать одинаковое напряжение в каждом проводе. Приемное устройство увидит, что есть общее напряжение, и отклонит его. Это называется отклонением общего режима.

Преимущество скручивания проводов

В обоих случаях размещение проводов близко друг к другу снижает количество помех, входящих в цепь или выходящих из нее. Однако размещение проводов рядом друг с другом не так эффективно, как их скручивание, и вот почему.

Деструктивная интерференция и подавление синфазного сигнала приводят к полной компенсации только в том случае, если две противоположные энергии полностью совпадают.

Когда провода просто рядом друг с другом, они не занимают одно и то же положение. Это означает, что ближайшая цепь почти всегда будет ближе к одному проводу, чем к другому. Точно так же магнитное поле, проходящее мимо, почти всегда взаимодействует с одним проводом раньше, чем с другим.

Когда противоположные сигналы не идеально выровнены, происходит некоторая компенсация, но не полная.

В идеале два провода должны занимать одинаковое положение, чтобы любые близлежащие цепи или источники помех находились на одинаковом расстоянии от каждого провода. Однако в реальном мире это невозможно.

— одна из лучших попыток достичь этой цели. Центральный проводник имеет общую ось с внешней втулкой. Это довольно дорого в производстве, сложно заделывать и ограничивает кабель передачей только одного канала.

Скручивание проводов — отличный компромисс, который позволяет кабелю нести множество каналов, при этом провода размещаются очень близко друг к другу, подавляя значительное количество помех.

Конечно, витые провода не занимают одинаковое положение. Но вот что получается: по длине кабеля два провода чередуются. Это приводит к тому, что каждый провод имеет одно и то же среднее положение.

Близлежащая цепь или источник шума может быть ближе к одному проводу в некоторых точках, но ближе к другому проводу в других точках. Это не идеальный метод, но он очень эффективен!

Узнать, почему витые пары работают, — это одно, но также полезно увидеть и услышать разницу своими глазами. В этом разделе вы найдете видео, показывающее, насколько эффективны витые провода для подавления шума по сравнению с разнесенными проводами.

В этом видео я подаю сигнал на красный и черный провода с противоположной полярностью в каждом проводе. Я использую инструмент, называемый индукционным усилителем, который преобразует магнитную энергию в электрическую и воспроизводит ее через динамик.

Вы услышите, что шум наиболее сильный там, где провода расположены дальше всего друг от друга, немного тише, когда провода расположены близко друг к другу, и почти отсутствует, когда провода скручены!

Инструмент, который я использую в этом видео, — это кабельный трассировщик. Это очень полезно для устранения неполадок. Эти инструменты позволяют услышать сигнал на проводе, удерживая зонд рядом с проводом.

Технология витой пары применяется практически везде, куда ни глянь. Это простой принцип, который при правильном применении служит основой для многих очень сложных технологий. Так обстоит дело со многими вещами в области аудио и сетевых технологий. Вот почему изучение базовых принципов — отличный способ углубить свое понимание более сложных концепций.
