Как проверить таходатчик (датчик Холла) в стиральной машине

Заметили, что белье плохо отжимается? Тогда время узнать, что такое тахогенератор в стиральной машине, как он работает и что делать, если он неисправен. Ведь именно его задача – определять и усиливать скорость вращения двигателя.

Прибор также называют датчиком Холла в честь изобретателя.

Принцип действия таходатчика

Датчик Холла представляет собой небольшую катушку. При вращении мотора, внутри катушки под воздействием магнита образуется напряжение, в зависимости от скорости оборотов электромотора оно меняется. Измеряя напряжение, датчик отправляет сообщение главному модулю.

Где находится таходатчик в стиральной машине? Конечно же, на валу электродвигателя – это позволяет ему эффективно выполнять заданные функции.

Диагностика неисправности таходатчика

Как простому пользователю понять, что произошла неисправность с датчиком Холла? Внешние признаки:

1. Машина резко меняет скорость вращения барабана.
2. Недостаточное количество оборотов для качественного отжима белья.
3. При стирке барабан вращается быстрее, чем положено.

Но прежде чем диагностировать поломку, нужно знать, как проверить тахогенератор в стиральной машине. Для этого придется снимать двигатель СМА, поэтому сначала исключим более вероятные неполадки:

• Посмотрите на панель управления. Найдите там клавишу отжима и проверьте, возможно, она запала, что и вызвало подобную неисправность.
• Перезагрузите стиралку. Отключите ее от сети на 15-20 минут, затем включите. Если ничего не изменилось, значит, нужна проверка тахогенератора.

Ход работы

Начнем с разборки СМ:

1. Отключите машину от сети и коммуникаций.
2. Выкрутите все саморезы по периметру задней панели.
3. Снимите ее и отставьте в сторону.
4. Теперь снимите ремень привода.
5. Потяните его на себя, одновременно прокручивая шкив.

Приступайте к демонтажу электродвигателя:

• Пометьте провода, ведущие к мотору, чтобы в дальнейшем выполнить качественное подключение.

• Открутите болты, удерживающие двигатель. Расшатывая мотор вперед-назад, достаньте из корпуса.

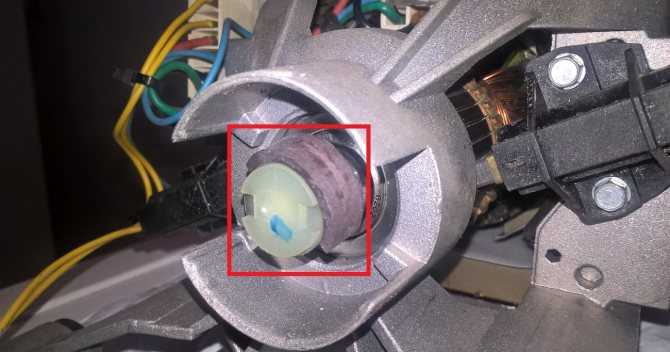

Теперь осмотрите датчик Холла в стиральной машине: в результате сильных вибраций его крепление могло ослабнуть, либо отошли контакты. В таком случае вам достаточно восстановить соединения и затянуть болт крепления.

Если все в порядке, нужно проверить сопротивление тахогенератора стиральной машины. Существует два способа, как это сделать:

1. Установите тестер в режим измерения сопротивления. Разожмите разъемы проводов и уберите их от контактов датчика. Приложив щупы тестера к контактам, проверьте значение сопротивления. При нормальной работоспособности сопротивление таходатчика должно быть в районе 60-70 Ом.
2. Теперь переключите тестер для измерения напряжения. Вам нужно понять: вырабатывает прибор ток или нет. Если вырабатывает, то тахогенератор исправен.
   Для проверки приложите щупы к контактам датчика, одновременно прокручивая рукой мотор. Если значения меняются (примерно 0,2 Вольта), значит, деталь работает.

Обязательно проверьте целостность проводки, поскольку сам тахогенератор редко подвергается поломкам. Возможно, причина неисправности в плате управления – в таком случае лучше обратиться в сервисный центр.

Теперь вы знаете, что такое таходатчик. Для диагностики своими руками советуем вам посмотреть видео по теме:

Что Такое И Как Работает Таходатчик

Стиральная машина не отжимает, не вращается барабан.
Стиральная машина сразу набирает обороты без раскладки белья.

Эти симптомы указывают на неисправность таходатчика двигателя.

Возможные неисправности; лопнул магнит, выкрутился болт крепления магнита.

Таходатчик отвечает за контроль скорости вращения ротора коллекторного двигателя.

Когда ротор(магнит) крутится, на выводах катушки тахогенератора образуется переменное напряжение.
Частота сравнивается электронным модулем и осуществляется контроль за вращением.



ЕС Электронный модуль управления
P Защитный термо предохранитель двигателя S Статор
R Ротор T Тахогенератор TY Симистор R1,2 Реле реверса

В моторах Bosch и Siemens используется датчик Холла. Устоновленного на неподвижной части двигателя и взаимодействует с магнитным полем кругового магнита. У датчика Холла три вывода, сигналы с которого считываются и обрабатываются электронным модулем.

Проверяем тахогенератор:

Сопротивление контактной группы в спокойном состоянии около 70 Ом (пример с Индезит). Удерживая щупы на клеммах катушки вращайте вал двигателя. Сопротивление, должно меняться. Если это происходит тахогенератор исправен.







Метки записи: #Что такое и как работает таходатчик

Ремонт стиральных машин в Зеленограде

Запчасти для стиральных машин б/у

Запчасти для стиральных машин б/у Распродажа запчастей б/у для стиральных машин. Большой выбор недорого прессостаты, манжеты люка,заливные клапана, люки, стекла, электродвигатели и др. Не все выставлено на сайт если интересно  Звоните по тел: 8 (915) 494 46 68 отдел ремонта

Читать далее Запчасти для стиральных машин б/уПродолжить

Ремонт стиральных машин в Зеленограде

Стиральная машина Electrolux EWS 0864 EDW

Ремонт стиральных машин Electrolux EWS 0864 EDW в Зеленограде Недорогой ремонт стиральной машины Electrolux EWS 0864 EDW Ремонт стиральных машин Electrolux EWS 0864 EDW на дому в Зеленограде Выезд мастера по Зеленограду бесплатно Оригинальные запчасти Отдел ремонта по тел: 8(915)-494-46-68 По вопросам запчастей по тел:  (499)-729-84-50  email: remmarket@bk.

ru Наш адрес  г. Зеленоград ул.Панфилова  дом 28Б. схема проезда    Ремонт…

Читать далее Стиральная машина Electrolux EWS 0864 EDWПродолжить

Ремонт стиральных машин в Зеленограде

Блокировка люка Candy

Блокировка дверцы люка стиральной машины Candy код 41028643 Замок дверцы люка, блокиратор, блокировка двери загрузочного люка, УБЛ, стиральной машины Candy Закрывающее устройство двери, люка стиральной машины Candy Устройство блокирующая люк стиральной машины купить замок блокировки двери стиральной машины УБЛ, блокиратор дверцы

Читать далее Блокировка люка CandyПродолжить

Ремонт стиральных машин в Зеленограде

Ручка дверцы люка Candy

Ручка дверцы люка стиральной машины Candy код 92676303 Ручка люка стиральной машины Candy Не открывается дверь люка стиральной машины Candy Стиральная машина gorenje не срабатывает блокиратор, стиральная машина не запускается Если Ваша стиральная машина заблокировала дверь и не открывает, не надо ломать и ковырять ручку и люк и удорожать ремонт машины Вызовите мастера в большинстве случаев блокировка двери связана…

Читать далее Ручка дверцы люка CandyПродолжить

Ремонт стиральных машин в Зеленограде

Импеллер, лопасть, коромысло Whirlpool

Разбрызгиватель, импеллер посудомоечной машины Whirlpool (вирпул) Разбрызгиватель верхний посудомоечной машины Whirlpool (вирпул) Импеллер, лопасть, коромысло посудомоечных машин Whirlpool (вирпул) код 480140101542 Купить верхний разбрызгиватель, импеллер, лопасть, коромысло посудомоечной машины Whirlpool (вирпул) Наш адрес  г. Зеленоград ул.Панфилова  дом 28Б  схема проезда  Вызов мастера по тел: 8-(915)-494-46-68 Телефон магазина запчастей: (499)-729-84-50   email: [email protected]

Читать далее Импеллер, лопасть, коромысло WhirlpoolПродолжить

Ремонт стиральных машин в Зеленограде

Ремонт стиральных машин Indesit

Сервисный центр по ремонту стиральных машин Indesit в Зеленограде Не дорогая стоимость ремонта стиральных машин Indesit, доступные цены на ремонт стиральных машин Indesit Квалифицированные мастера оказывают услуги по ремонту стиральных машин марки Indesit. Наш центр занимается подборкой и продажей оригинальных запчастей и ремонтом всех марок стиральных машин на дому. Мастера специализируется на ремонте стиральных машин indesit, Ремонт…

Читать далее Ремонт стиральных машин IndesitПродолжить

Датчик тахометра (тахогенератор, датчик Холла) в стиральной машине Bosch (проверить и заменить): Причины, способы устранения Проблема

Вы заметили, что белье плохо отжимается? Тогда самое время узнать, что такое тахогенератор в стиральной машине, как он работает и что делать, если неисправна деталь. Ведь его основная задача — определить и увеличить скорость вращения двигателя.

Проверить и заменить тахометр в стиральной машине Bosch

Устройство также называют датчиком Холла в честь его изобретателя.

Принцип работы прибора

Датчик Холла представляет собой маленькую катушку. При вращении двигателя внутри катушки под действием магнита генерируется напряжение. В зависимости от скорости вращения электродвигателя она изменяется. Измеряя напряжение, датчик отправляет сообщение в основной модуль.

Где установлено устройство в стиральной машине Бош? Разумеется, деталь расположена на валу электродвигателя. Он позволяет выполнять указанные функции.

Диагностика неисправности датчика

Как обычному пользователю понять, что имеет место неисправность датчика Холла? Внешние признаки:

1. Машина слишком резко меняет скорость вращения барабана.
2. Недостаточное количество оборотов для качественного отжима белья.
3. Во время стирки барабан вращается быстрее, чем ожидалось.

Но прежде чем диагностировать поломку, нужно знать, как проверить тахогенератор в электроприборе. Для этого придется снять двигатель стиральной машины, поэтому сначала устраните наиболее вероятные проблемы:

• Посмотрите на панель управления. Найдите там вращающуюся кнопку и проверьте ее. Возможно, он поврежден и не может быть правильно нажат, что и вызывает неисправность.
• Перезагрузите стиральную машину. Отключите его от сети на 15-20 минут, а затем включите. Если ничего не меняется, нужно проверить тахогенератор.

Процесс работы

Начнем с разборки стиральной машины:

1. Отключите машину от сети и коммуникаций.
2. Удалите все винты по периметру задней панели.
3. Снимите его и оставьте в стороне.
4. Теперь снимите приводной ремень.
5. Потяните на себя, прокручивая шкив.

Начинайте разборку двигателя следующим образом:

• Отметьте провода, ведущие к двигателю, чтобы позже выполнить правильное подключение.
• Открутить болты, удерживающие двигатель. Толкая мотор туда-сюда, достаньте его из кузова.

Теперь осмотрите датчик Холла в стиральной машине. В результате сильных вибраций могло ослабнуть его крепление, либо отходили контакты. В этом случае нужно переподключить и затянуть крепежный болт.

Если все в порядке, нужно проверить сопротивление тахогенератора прибора. Сделать это можно двумя способами:

1. Установить тестер в режим измерения сопротивления. Отсоедините разъемы проводов и снимите их с контактов датчика. При подсоединении щупов тестера к контактам проверьте значение сопротивления. При нормальной работе сопротивление устройства должно быть в районе 60-70 Ом.
2. Теперь переключите тестер напряжения. Нужно понять, выдает прибор ток или нет. Если он работает, то тахогенератор работает. Для проверки подсоедините тестер к контактам датчика, вращая мотор рукой. Если цифры меняются (около 0,2 Вольта), то деталь работает.

Обязательно проверьте целостность проводки. Собственно, тахогенератор редко подвергается поломкам. Возможно, причина неисправности в плате управления. В этом случае лучше обратиться в сервисный центр.

Как заменить датчик тахометра в стиральной машине

Сначала нужно снять датчик со стиральной машины. Для этого сначала нужно избавиться от разъемов датчика, если вы еще этого не сделали. Вытащите разъемы, закрепленные в общих колодках. Используйте тонкую шлицевую отвертку.

Затем необходимо снять крышку приемного устройства, которая обычно защелкивается. Крышки могут быть изготовлены из металла или пластика. Также крышка может идти вместе с тахогенератором и крепится болтами. Открутите болты, которые подпирают снасть, и снимите ее.

Выполните сборку в обратном порядке.

MST_K800 — Цифровой тахометр для двигателя стиральной машины

Проект MST_K800 представляет собой спидометр или тахометр для электродвигателей, оснащенный магнитным датчиком тахометра, который устанавливается в большинстве двигателей стиральных машин (со щетками или без них). Спидометр показывает на ЖК-дисплее (16х2) количество мгновенных и средних оборотов вала двигателя в об/мин (оборотов в минуту). Он также отображает состояние двигателя (РАБОТА / СТОП). Для его работы требуется внешний постоянный источник питания со значениями от 8В до 15В. Цепь подключается непосредственно к выходу датчика частоты вращения двигателя. Спидометр MST_K800 идеально адаптируется ко всем двигателям, которыми можно управлять с помощью регулятора MST_K07_CL. На следующем фото прототип собранного MST_K800.

Фотография собранного цифрового спидометра MST_K800

Описание спидометра

Как упоминалось во введении, цифровой спидометр MST_K800 предназначен для подключения к двигателям стиральных машин, оснащенным датчиком тахометра. Этот спидометр очень полезен, если вы используете контроль скорости двигателя, чтобы получить хорошее и точное указание оборотов двигателя. Особенно подходит при использовании регулятора скорости с управлением по крутящему моменту MST_K07_CL.

В представленном на сайте проекте dig_rpm разработаны два цифровых тахометра для двигателей стиральных машин на базе Arduino Nano и визуализации на LCD дисплее 16X2, управляемом по протоколу I2C. В этих спидометрах реализованы два разных метода считывания числа оборотов с датчика: считывание амплитуды (amp_mode) и частоты (freq_mode) сигнала, поступающего с датчика тахометра.

В тахометре MST_K800 реализована методика считывания частоты сигнала, исходящего от датчика. На следующем рисунке показана блок-схема спидометра.

Как видите, спидометр по сути состоит из трех блоков:

Обработка, Кондиционирование, Подача:

Блок обработки является основным на базе 8-битного микроконтроллера. Он управляет обработкой сигнала, поступающего от схемы преобразования, и управляет ЖК-дисплеем 16X2 на основе протокола HD44780. Короче говоря, микросхема представляет собой частотомер, который считывает частоту сигнала, выходящего из схемы кондиционирования. Обработка заключается в делении частоты сигнала на коэффициент N, равный количеству полюсов, из которых состоит датчик. Обычно число полюсов равно 8. Разделенный сигнал измеряется по частоте в течение 2-секундного интервала для получения текущего значения оборотов в минуту и ​​усредняется по 4 интервалам измерения для получения информации о среднем значении, отображаемой на дисплее. На дисплее также отображается состояние двигателя (РАБОТАЕТ или СТОП). Если через Fin указать частоту сигнала, исходящего от датчика, то формула, позволяющая получить значение оборотов, выраженное в об/мин, будет выглядеть так:

об/мин = (Fin / N) * 60

для N = 8 формула принимает вид:

об/мин = (Fin / 8) * 60

Так, например, соответствует частота Fin = 2 кГц (максимально допустимый вход). до скорости вращения 15000 об/мин.

Блок согласования представляет собой схему, задачей которой является возведение в квадрат синусоидального сигнала, поступающего от датчика, и обеспечение его совместимости с входом микроконтроллера, который его считывает. Он основан на транзисторе и представляет собой версию схемы кондиционирования для версии freq_mode проекта dig_rpm.

Блок питания используется для создания внутреннего рабочего напряжения K800 путем снижения входного напряжения до установленного значения 5В. Это напряжение питает микроконтроллер, дисплей и светодиод подсветки дисплея. Напряжение питания также подается на контакт 1 4-контактного разъема AUX (используется для сопряжения с MST_K07_CL).

В следующей таблице приведены основные электрические характеристики цифрового спидометра MST_K800.

Частота Fin соответствует частоте сигнала, выходящего из датчика. Максимальное значение соответствует скорости вращения 15000 об/мин

Установка цифрового спидометра

Установка цифрового спидометра включает электрическое подключение к источнику питания и к датчику спидометра двигателя. Спидометр состоит из двух частей: основной платы и жидкокристаллического дисплея. Соединение между двумя частями осуществляется через 16-контактный многополюсный разъем. Штыревая часть разъема припаяна к основной плате, а розетка — к схеме дисплея. На следующих фотографиях основная плата и задняя часть полного спидометра показывают соединение между двумя частями (ДИСПЛЕЙ + основная плата).

Рисунок 3: фото основной платы и задней части MST_K800 — деталь соединения с дисплеем.

Электрические соединения

Электрические соединения цифрового спидометра должны быть выполнены в соответствии со схемой на рис. 4 с учетом функций отдельных разъемов, как описано в следующей таблице.

Схема электрических соединений MST_K800

Источник питания спидометра должен быть непрерывного типа со значениями от 8 до 15 В постоянного тока с минимальным выходным током 100 мА. Схема защищена от обратной полярности источника питания.

Что касается подключения к датчику, полярность не должна соблюдаться, так как сигнал, выходящий из датчика, имеет синусоидальный характер.

Разъем AUX

4-контактный разъем на плате MST_K800 обеспечивает электрическое соединение спидометра с внешними цепями. В таблице показано назначение разъема AUX.

Назначение разъема AUX

Линия 5 В (контакт 1) и GND (контакт 2) позволяют питать внешние цепи, которые взаимодействуют со спидометром. Эту линию питания можно также использовать для питания тахометра извне через регулируемое напряжение 5В. В этом случае не подключайте напряжение к основному разъему питания, оставив его свободным. Вы можете думать об использовании зарядного устройства для смартфона в качестве источника напряжения 5 В.

Вход IN, с другой стороны, может использоваться в качестве альтернативного входа схемы, минуя схему кондиционирования. Сигнал, который может быть подан на вход IN, должен быть цифровым сигналом 5 В или от открытого стока, поскольку линия IN имеет резистивную подтяжку к 5 В. В этом случае основной вход необходимо отключить, замкнув между входами.

Сигнал READY — это сигнал, указывающий на готовность спидометра. Это должно дать согласие внешним цепям на возможность уйти. На время, в течение которого спидометр находится в фазе зажигания, этот сигнал устанавливается на массу, а когда спидометр готов, эта линия остается свободной (плавающая).
