таймер, электронный таймер, ТИМ-01, ТИМ-01Н, принцип работы, электросхема, подключение, проверка, дефекты, ремонт, холодильник, Тольятти, ремонт холодильника

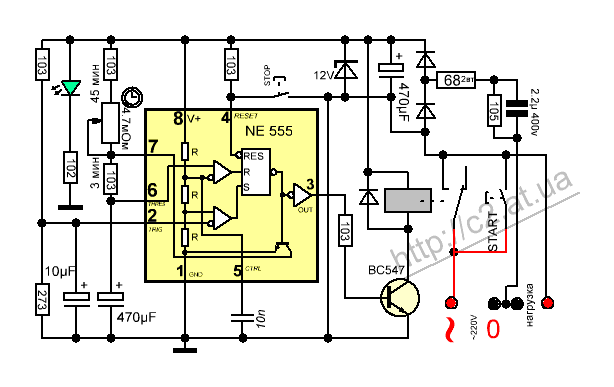

Электронный таймер ТИМ- 01 (применяется для управления оттайкой испарителя холодильников No Frost, Full No Frost, Total No Frost — Индезит, Аристон
Цикл оттайки — через 8, 12 часов работы компрессора (время стоянки не учитывается)
Оттайка начинается при условии – температура в морозильной камере не выше – 10 С
Окончание оттайки – при температуре на термореле +10 С. Время оттайки зависит от количества инея на испарителе.
Электронный таймер ТИМ- 01Н
При первом включении холодильника, при достижении температуры в морозильной камере -10 С, таймер входит в режим оттайка – используется для контроля работы системы оттайки.
Оттайка начинается при условии – температура в морозильной камере не выше – 10 С
Окончание оттайки – при температуре на термореле +10С.
Время оттайки зависит от количества инея на испарителе
Параметры для проверки:
— время паузы
— включение холодильного режима
Проверяют в следующей последовательности
1. При замкнутых контактах теплового реле, когда температура в морозильной камере ниже – 8 (+/- 5 С) ( для реле ТАБ –Т) или – 10 (+\- 3) (для COMBI-100 b 261N), нажимают кнопку таймера. При этом таймер должен перевести систему «NO FROST» в режим оттайки (отключается компрессор и включаются тэны).
2. Отсоединяют провод термопредохранителя от коммутационной колодки, тем самым имитируется размыкание контактов теплового реле, после этого если используется таймер ТИМ -01 – компрессор включается через 7 (+\- 3) мин.
3. После этого восстанавливают целостность схемы холодильника.
При необходимости заменяют дефектный таймер
Индезит C132NFQ.016
ТИМ-1-11
ТИМ-01С
ТЭУ-01-2 – оттайка электронагревателем, сохранение информации о режиме работы при отключении электропитания в течении 8 часов, продолжительность режима активной оттайки определяется тепловым реле, но не более….
РВ-1 электронный таймер предназначен для автоматического управления режимом оттайки
Замена таймера холодильника
это одна из услуг, которые оказывает
мастерская по ремонту холодильников .
При оформлении заказа гарантированы:
- Выполнение работы квалифицированным мастером
- Использование оригинальных запчастей
- Выезд на место в удобное для заказчика время
- Вызов мастера по ремонту холодильников в Тольятти и
- диагностика бесплатно
- Ремонт холодильников в районах Тольятти :
- Автозаводский, Центральный, Комсомольский
- Гарантия на таймер холодильника до 12 месяцев
- Срочная замена таймера в день звонка
- Недорогой ремонт холодильников по приемлемой цене
- Бесплатная консультация по телефону.
, - ответим на ваши вопросы по ремонту и обслуживанию холодильников
- Удобный график работы,
- ремонт холодильников без праздников и выходных
- Мобильная мастерская по ремонту холодильников
- Ремонт холодильников на дому
- Профессиональное оборудование для ремонта холодильника
,| Система оттайки испарителя NO FROST | ||
| Холодильники с системой «NO FROST» отличаются от холодильников со статическим охлаждением тем, что в морозильной камере у них нет статического испарителя, на полки, которого помещаются продукты. В состав системы входит таймер, испаритель, вентилятор, тэн оттайки и система слива талой воды. Испаритель системы «NO FROST» |
ЗАО «ПРОТОН-ИМПУЛЬС»
1 2 3 4 5 6 7 8 9 10
Классическая схема системы No Frost с обратной связью
Данная схема отличается от системы без обратной связи только способом подключения двигателя таймера.
В остальном, эти две схемы идентичны. Однако, столь незначительное изменение позволило заметно улучшить логику работы системы.
Обратная связь, появившаяся в системе благодаря изменению схемы включения таймера, обеспечивает остановку его двигателя на время работы нагревателя оттайки. До тех пор, пока в процессе оттайки контакты дефрост-термостата замкнуты, двигатель таймера будет обесточен. При таком подходе продолжительность паузы между моментом отключения нагревателя оттайки и моментом включения компрессора и вентилятора определяется только такой характеристикой таймера, как его время оттайки. Т.е. в отличие от схемы без обратной связи, время этой паузы может быть жестко задано выбором подходящей модели таймера. На практике, в подобных схемах с обратной связью обычно используют таймеры с временем оттайки от 1 до 7 минут.
Обозначения на схеме
T — таймер
Электромеханический таймер обеспечивает цикличность работы системы No Frost, отвечая за чередование и продолжительность режимов охлаждения и оттайки.
M — двигатель таймера
Принцип действия электромеханического таймера основан на вращении микродвигателем фигурного программного барабана, производящего периодические переключения контактов таймера. Таким образом, отсчет времени происходит только при подаче питания на этот микродвигатель.C — компрессор
Принцип действия холодильного агрегата основан на физических процессах, происходящих в его трубопроводах при циркуляции в них хладагента. Эту циркуляцию обеспечивает компрессор холодильного агрегата. В результате его работы испаритель холодильного агрегата сильно охлаждается.F — вентилятор
Теплообмен между поверхностью испарителя холодильного агрегата и продуктами питания, находящимися внутри холодильника обеспечивается посредством потока воздуха, создаваемого вентилятором системы No Frost.R — нагреватель оттайки
Влага, содержащаяся в воздухе, которым обдувается сильно охлажденный испаритель системы No Frost, постепенно оседает на его поверхности в виде инея.
DT — дефрост-термостат
Во время автоматической оттайки необходимо контролировать температуру испарителя системы No Frost, чтобы вовремя отключить нагреватель. Для контроля температуры используют дефрост-термостат. Его контакты размыкаются при температуре чуть выше температуры плавления инея.Интерактивная принципиальная схема
Система находится в режиме первоначального набора холода, таймер подает питание на компрессор и вентилятор. Однако, испаритель еще недостаточно охладился, поэтому контакты дефрост-термостата разомкнуты.Обратите внимание на то, что двигатель таймера питается не напрямую от источника, а через нагреватель оттайки. Сопротивление двигателя значительно больше сопротивления нагревателя, поэтому при последовательном их включении практически вся мощность будет выделяться на двигателе, оставляя нагреватель холодным.
Система работает в таком режиме недолго, около 10 минут. Обычно, этого времени хватает, чтобы испаритель достаточно охладился и контакты дефрост-термостата замкнулись.
Система находится в режиме охлаждения, таймер подает питание на компрессор и вентилятор. Испаритель уже достаточно охладился, поэтому контакты дефрост-термостата замкнуты.
Большую часть рабочего времени система проводит именно в этом режиме. Его продолжительность может составлять от 6 до 12 часов. В этом режиме воздух и продукты внутри холодильника охлаждаются, а испаритель постепенно покрывается стоем инея.
Система перешла в режим оттайки. Таймер снял питание с компрессора и вентилятора и подал его на нагреватель оттайки. Испаритель пока имеет низкую температуру, поэтому контакты дефрост-термостата замкнуты.
Обратите внимание на то, что двигатель таймера обесточен пока контакты дефрост-термостата замкнуты. Это и есть обратная связь в действии.
Продолжительность работы в этом режиме зависит от количества инея на испарителе и обычно составляет 10.
Под действием нагревателя испаритель прогрелся выше температуры плавления инея и контакты дефрост-термостата разомкнулись, сняв питание с нагревателя. Таймер все еще находится в режиме оттайки, но на его двигатель теперь подается питание, поэтому через некоторое время он переключит свои контакты и перейдет в режим набора холода.
Продолжительность работы в этом режиме зависит от модели используемого таймера и обычно составляет от 1 до 7 минут.
Заключение
По сравнению со схемой без обратной связи, показанная на этой странице система имеет существенное преимущество.Без увеличения стоимости комплектующих, а только за счет минимального изменения схемы, удалось значительно сократить и сделать постоянной продолжительность паузы между моментом отключения нагревателя оттайки и моментом включения компрессора и вентилятора. Это позволило сильно снизить негативное влияние процесса оттайки испарителя на температурный режим внутри холодильника.
Продолжить изучение систем No Frost следует с рассмотрения еще одной схемы с обратной связью.
Условность принципиальной схемы
Из принципиальной схемы системы No Frost, представленной на этой странице, специально исключены элементы, не имеющие значения в контексте изучения принципов работы. В схеме реального холодильника присутствуют еще, как минимум, терморегулятор и термоплавкий предохранитель.Как работает система разморозки холодильника Frost Free?
В системе разморозки холодильника есть много отдельных компонентов, которые должны работать согласованно, чтобы система защиты от замерзания работала должным образом. Мы попытаемся объяснить работу, используя упрощенные электрические схемы.
Сердцем системы оттаивания является управление оттаиванием. Наиболее распространенным средством управления является механический таймер оттаивания, представляющий собой моторизованное устройство, которое размыкает и замыкает несколько электрических контактов.
Цикл охлаждения
В режиме охлаждения таймер оттаивания замыкает контакт контура компрессора, чтобы он работал. Цепь нагревателя оттайки разомкнута.
В этом режиме термостат (также известный как управление охлаждением) включает и выключает двигатели компрессора и вентилятора для поддержания соответствующей температуры.
Цикл разморозки
Таймер оттаивания в конце концов переключается в режим оттаивания и подает питание на нагреватель(-и) оттаивания для растапливания инея, скопившегося на испарительном (охлаждающем) змеевике.
Контакты управления охлаждением остаются замкнутыми, но поскольку таймер оттайки больше не подает питание на этот контур, компрессор не работает.
Как только термостат прекращения оттаивания (также известный как концевой выключатель оттаивания) определяет заданную температуру, он размыкает цепь к нагревателям оттаивания, отключая их. Таймер остается в цикле разморозки до тех пор, пока он не перейдет обратно в режим охлаждения. Поскольку концевой выключатель разомкнут, нагреватели больше не работают до конца цикла.
Цикл охлаждения
Когда таймер снова вернется в режим охлаждения, компрессор начнет работать вместе со всеми вентиляторами циркуляции воздуха. Концевой выключатель разморозки будет оставаться в разомкнутом состоянии до тех пор, пока он не будет сброшен при низких температурах.
Как только достигается заданная более низкая температура, термостат прекращения оттаивания снова закрывается. Это нормально, так как таймер оттаивания больше не подает питание на контур оттаивания, и на нагреватель не подается питание.
Когда таймер оттаивания снова перейдет в режим оттаивания, ограничительный термостат уже будет закрыт и позволит подать питание на нагреватель оттаивания, чтобы снова растопить иней, образовавшийся на змеевике испарителя.
Вентиляторы
Обычно двигатели вентиляторов внутреннего испарителя и внешнего (если есть) конденсатора должны работать, когда работает компрессор, и наоборот. Если таймер останавливает работу системы охлаждения, ни вентиляторы 9Обычно в это время должен работать компрессор 0047 или .
Симптомы проблемы с разморозкой
Наиболее частым признаком отказа системы оттайки является полное и равномерное обледенение (но не обледенение) змеевика испарителя. Иней также может быть виден на панели, закрывающей испаритель, обычно в задней части морозильной камеры.
Чрезмерное обледенение может быть вызвано тем, что нагреватель оттайки или ограничительный термостат разомкнуты (т. е. неисправны), механический таймер оттайки заедает и никогда не переходит в цикл оттайки, или проблема в электронном блоке управления оттайкой или один из его датчиков не позволяют нагреватели оттайки должны быть включены.
Иногда (но довольно редко) таймер может одновременно включать нагреватель и систему охлаждения. Это может привести к оттаиванию, а затем к повторному замораживанию продуктов в морозильной камере, что часто приводит к ожогам продуктов от морозильной камеры. В большинстве случаев змеевик испарителя останется в основном в незамерзшем состоянии. Нагреватели оттаивания будут включаться и выключаться, когда термостат оттаивания открывается и закрывается в зависимости от температуры, которую он измеряет.
Проблемы с системой охлаждения
НЕ проблема системы разморозки
Если змеевик испарителя частично покрыт инеем (см. иллюстрацию выше) или на его небольшом участке образовался шарик льда (см. иллюстрацию ниже), это обычно является признаком неисправности системы охлаждения. Специалист по холодильной технике должен определить причину и устранить ее. Эти условия не вызваны отказом системы оттаивания.
НЕ проблема системы разморозки
Расположение компонентов разморозки
В большинстве холодильников с функцией защиты от замерзания змеевик испарителя (охлаждающий) находится внутри морозильной камеры и закрыт панелью. Двигатель вентилятора морозильной камеры обычно находится в том же месте.
Нагреватель оттайки монтируется или вплетается прямо в змеевик испарителя в морозильной камере. Концевой выключатель оттаивания обычно устанавливается сбоку змеевика испарителя или на одном из соединительных трубопроводов.
Таймер оттайки может находиться в различных местах, в том числе за откидной пластиной в передней части шкафа, внутри холодильной камеры, возможно, на панели управления вместе с термостатом или на более старых моделях, сзади в моторном отсеке рядом с компрессором. . В некоторых странных моделях холодильников Kenmore таймер разморозки был встроен в блок льдогенератора.
Нагреватель оттайки
Нагреватель оттайки представляет собой проволочную нить накала, заключенную в оболочку из кварца, стекла, алюминия или другого материала, которая нагревается при подаче питания. Он будет либо иметь сопротивление (показывать непрерывность) и быть исправным, либо иметь бесконечное сопротивление (отсутствие непрерывности) и быть дефектным. Какое сопротивление он имеет, не имеет значения, поскольку его сопротивление обычно не меняется, за исключением того, что оно становится открытым (бесконечное сопротивление) при выходе из строя.
Термостат прекращения разморозки
Термостат прекращения оттаивания (также известный как концевой выключатель оттаивания) представляет собой небольшой электрический переключатель SPST (однополюсный), который срабатывает в зависимости от температуры. В зависимости от температуры он либо не будет иметь сопротивления (покажет непрерывность) и будет исправен, либо будет иметь бесконечное сопротивление (отсутствие непрерывности) и будет дефектным.
При комнатной температуре он обычно открыт (что нормально, а , а не является признаком неисправности) и закрывается, только когда становится холодно. Насколько холодным должно быть закрывание, зависит от его конкретной калибровки, но обычно около или ниже точки замерзания.
Некоторые новые модели холодильников (в частности, Amana и Frigidaire) и некоторые более старые модели (включая GE) подают питание на двигатель вентилятора испарителя (морозильной камеры) через нагревательный элемент оттаивания и концевой выключатель оттаивания. Если какой-либо из этих компонентов выйдет из строя, оставаясь открытым, вентилятор не будет работать, что остановит циркуляцию холодного воздуха по всему холодильнику.
В этой конструкции двигатель вентилятора испарителя не запустится после цикла оттаивания, пока испаритель снова не начнет охлаждаться. Хотя, как правило, это хорошая конструктивная идея, чтобы не раздувать теплый воздух оттаивания по всему холодильнику, сбой в одной части системы оттаивания обычно делает весь холодильник неэффективным из-за отсутствия потока воздуха.

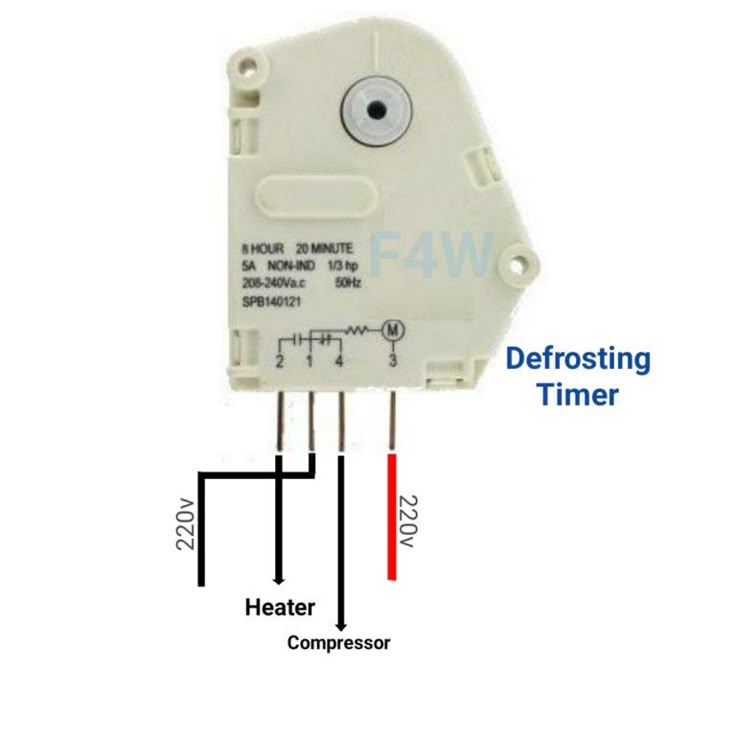

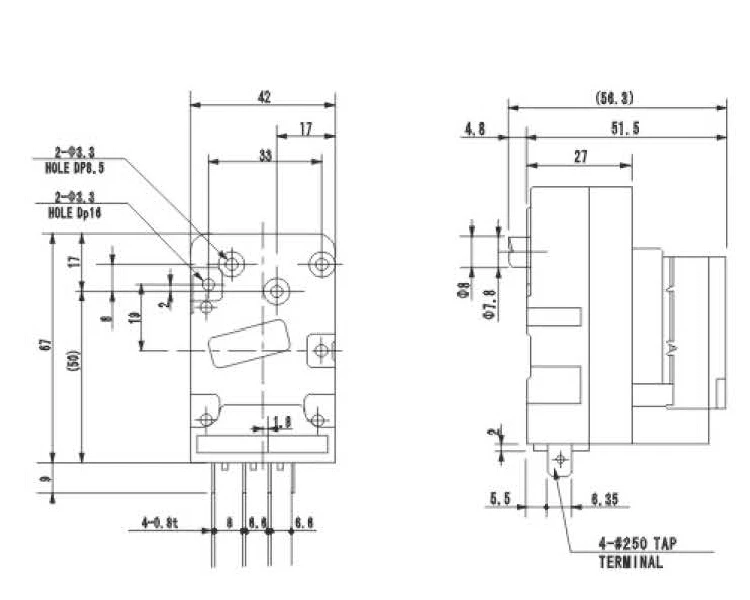

Типы таймеров разморозки
Механические таймеры оттайки раннего производства включались в цикл оттайки по истечении заданного времени. Обычные временные периоды составляли 6, 8, 12 и 24 часа. Это означало, что, скажем, каждые 6 часов холодильник будет размораживаться независимо от того, нужно это ему или нет. Продолжительность цикла разморозки была фиксированной и могла составлять от 18 до 30 минут в зависимости от конструкции таймера, но всегда была одинаковой.
Как сказано выше, нагреватели оттайки могут не работать в течение всего этого времени благодаря термостату ограничения оттайки, но цикл охлаждения не начнется снова до тех пор, пока не завершится полная продолжительность оттайки.
Этот оригинальный дизайн был расточительным, так как холодильник размораживался независимо от того, нужно это было или нет. Более поздний дизайн попытался немного помочь этому.
Суммарные таймеры работы
Следующая разработка называлась «кумулятивный таймер».
Эти таймеры были установлены таким образом, что они учитывали только время, в течение которого холодильник (компрессор) фактически работал. Это имеет смысл, так как не может образовываться иней, если компрессор не работает.
Эти более поздние модели механических таймеров переводили оттайку только тогда, когда компрессор действительно работал в течение определенного периода времени, обычно от 6 до 8 часов суммарной работы компрессора.
Адаптивное управление разморозкой
Последняя энергосберегающая модификация имеет электронное управление и называется адаптивным управлением оттаиванием. Изменяется не только период между циклами разморозки, но и продолжительность самого цикла разморозки. Устройство запрограммировано на отслеживание использования прибора и времени, необходимого для полного размораживания змеевика испарителя. Затем он рассчитает количество необходимого времени и соответствующим образом отрегулирует себя.
Материнская плата GE
Новые холодильники производства GE почти полностью управляются электроникой.
Их материнская плата заменяет функции температуры и разморозки, даже управляя двигателями вентиляторов постоянного тока, которые могут работать на разных скоростях. В этой системе только нагреватель оттайки такой же, как описано выше. Цикл разморозки завершается, когда термистор обнаруживает повышение температуры испарителя, что является сигналом для главного управления прекратить разморозку и начать охлаждение. Выключающий термостат в этой конструкции устройства действует только как защитное устройство, отключающее нагреватель (-и) в случае неисправности до того, как пластиковая внутренняя облицовка расплавится, в противном случае он никогда не активируется. Блок управления нельзя вручную перевести в режим разморозки.

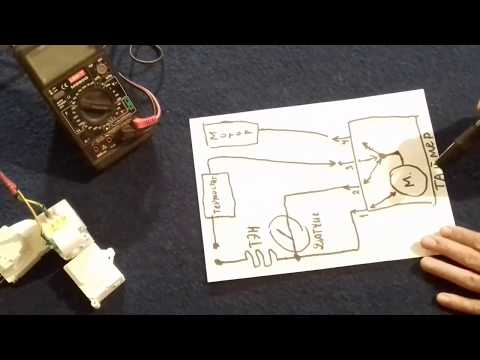

Проверка таймера
Типы механических таймеров, описанные выше, обычно имеют винт на нижней стороне, который можно поворачивать по часовой стрелке, чтобы вручную изменить текущий цикл. Если он работает, медленно поверните его, пока он не щелкнет один раз, чтобы перевести таймер в «режим разморозки».
В режиме разморозки, повернув его до щелчка один раз, таймер перейдет в «режим работы». Его можно оставить в режиме оттаивания, чтобы увидеть, перейдет ли он сам в режим работы (как это должно произойти менее чем за 30 минут), или можно проверить нагреватели оттаивания, чтобы увидеть, получают ли они питание или нет. то время.
ПРИМЕЧАНИЕ. После выключения компрессора ему следует дать поработать несколько минут (минимум 5–10 ), прежде чем пытаться перезапустить его. Это необходимо для выравнивания внутреннего давления хладагента, чтобы компрессор мог снова запуститься, не подвергая его чрезмерной нагрузке и не повреждая его.
Контрольные точки и способы ручного переключения адаптивного управления разморозкой на различные циклы варьируются от производителя к производителю. Для этого проверьте прибор ‘ технический лист ‘ для получения инструкций. Обычно он включен в электрическую схему устройства, которая чаще всего находится за откидной пластиной в нижней части передней части холодильника или внутри пульта управления вместе с регулятором разморозки.
