Как прозвонить ТЭН мультиметром

Если ваша стиральная машина, водонагреватель или электрический чайник перестали нагревать воду – в первую очередь необходимо проверить Трубчатый ЭлектроНагреватель – ТЭН, встроенный в них. Проще всего диагностировать неисправность можно прозвонив его и замерив фактическое сопротивление.
После этих несложных действий, вы будете точно знать, является ли он причиной поломки или виноват, например, термостат, проводка или что-то другое.

Весь цикл проверки трубчатого нагревателя должен включать:

1. Проверку утечки тока на корпус

2. Проверку на обрыв или короткое замыкание

3. Измерение сопротивления

4. Расчет электрической мощности



В первую очередь поиск причины неисправности необходимо начинать с проверки на утечку тока. Обычно, если такое происходит, сразу при включении в сеть срабатывает УЗО или дифференциальный выключатель и линия обесточивается.

Поиск утечки выполняется в следующим образом:

1. Отключаем проверяемый электроприбор из розетки;

2. Разбираем его, чтобы получить доступ к клеммам электронагревателя;

3. Включаем на мультиметре режим прозвонки и вставляем щупы в разъемы «COM» и «VMa»;

4. Прозваниваем сперва один контакт на корпус устройства, затем другой;

5. Возможные результаты:

     — Есть сигнал, на дисплее показатель близкий к «0» – ТЭН неисправен;

     — Нет сигнала, на дисплее «1» – утечки нет;

К сожалению, прозвонив таким образом, вы не всегда сможете обнаружить пробой. Довольно часто, выявляет это только специализированный тестер – мегаомметр, который проверяет цепи высоким напряжением. Мелкие повреждения изоляции выявляются только так. Мультиметр поймает лишь явные дефекты, например, когда фазный проводник касается нулевого.

Нередко, утечку поможет выявить замер на включённом ТЭНе. Но я не советую этого делать, если вы не уверены в своих навыках работы с электрооборудованием на все 100%.

Если вы обнаружили утечку, связь между одним из контактов и корпусом – нужно искать место пробоя. Я советую отсоединить питающие провода от электронагревателя и сделать замер без них. Тогда вы поймёте, виноват нагревательный элемент или другие элементы цепи питания.

Если же проблема не обнаружена, продолжаем диагностику:

Следующим важным этапом испытания работоспособности ТЭНа, является его прозвонка, для выявления двух основных неисправностей:

     1. Обрыв нагревателя – токопроводящей нити, стержня или спирали внутри корпуса;

     2. Короткое замыкание между его клеммами;

Пошаговая инструкция, которая поможет вам прозвонить ТЭН включает следующие действия:

1. Электроприбор отключается от сети;

2. Разбирается для доступа к контактам ТЭНа;

3. Отключаются питающие провода от нагревателя;

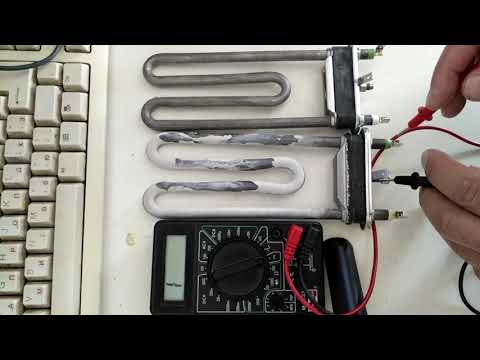

4. На мультиметре выбирается режим прозвонки, щупы устанавливаются в соответствующие разъемы «COM» и «VMa»;

5. Касаемся щупами выходных шпилек электронагревателя, каждый своей шпильки;

6. Возможные результаты:

     — Нет сигнала – внутренний токопроводящий нагревающийся стержень, спираль или нить повреждены;

     — Есть сигнал – ТЭН не поврежден, но всё еще возможно КЗ между его контактами, об этом обычно говорят близкие к нулю показатели на экране, в любом случае рекомендуется проверить сопротивление;

Если при прозвонке на дисплее будет «1» и звука зуеммера не последует – устройство повреждено, разрушен, разорван токопроводящий элемент. Именно он нагревается при включении. Чинить его нецелесообразно, обычно он просто меняется на новый.

Если же цепь прозванивается, сигнал идёт, а на дисплей отражает показатели отличные от «1» значит она целая.

Но радоваться рано, всё еще есть вероятность, что трубчатый электронагреватель неисправен, необходимо определить один из основных его показателей – внутреннее электрическое сопротивление.

Последним этапом проверки мультиметром трубчатых электронагревателей бытовой техники, будь то утюг, чайник, водонагреватель или стиральная машина, является измерение сопротивления. Только после этого вы наверняка решите является ли ТЭН причиной неисправности бытовой техники или нет.

1. Обесточиваем электроприбор — выключаем из розетки

2. Разбираем, чтобы добраться до контактов

3. Отключаем от его контактов провода (обязательно необходимо прозвонить на утечку – описано выше)

4. Выставляем на мультиметре режим проверки сопротивления (для бытового оборудования достаточно диапазона до 100 Ом)

5. Подсоединяем щупы мультиметра к контактным стержням или клеммам ТЭНа, каждый к своему

6. Возможные результаты:

     — «1», ТЭН неисправен, обрыв внутреннего токопроводящего стержня, пружины или нити.

     — «0» или близкое к этому значение, говорит о коротком замыкании  внутри ТЭНа. Электрический ток не проходит через весь нагреватель как положено, а протекает напрямую между контактами, например, через проводник с малым сопротивлением (через материал трубки, наполнитель, воду и т.д.)

     — Показывает какую-то величину отличную от «0» и «1». Это и есть значение внутреннего электрического сопротивления ТЭН, значит он исправен. Осталось определить его мощность, достаточно ли её для нагрева.

Как видите, замер внутреннего удельного сопротивления трубчатого электронагревателя практически точь в точь соответствует режиму прозвонки. А почему это так и какая между ними разница, обязательно прочитайте в нашей статье – «Как прозванивать мультиметром».

Измерив сопротивления, можно определить реальную мощность трубчатого электронагревателя и понять, соответствует ли она заявленной для прибора и достаточна ли для нагрева.

Для определения мощности, мы воспользуемся законом Ома, следующей формулой:

P=U2/R, Вт, где P – Мощность, Ватт; U – напряжение питающей сети, Вольт; R – Внутреннее электрическое сопротивление, Ом;

Пример расчета

Так, например, при измерении вы получили результат 20 Ом. Подставив в формулу, вычисляем:

P, ВтМощность ТЭНа = 2202В напряжение бытовой сети в квадрате / 20 Омсопротивление ТЭНа = 2 420 Вт

Соответственно, мощность ТЭН, который мы испытывали, 2420 Вт, что полностью соответствует заявленному показателю в паспорте. А учитывая то, что все остальные тесты он прошёл успешно, значит проблема не в нём и нужно искать дальше, например прозвонить электрические цепи или замерить напряжение в розетке.

Если же мультиметр покажет результат 100 Ом, то мощность будет всего порядка 500Вт. Этого естественно недостаточно для штатной работы и полноценного нагрева воды.

Увеличение сопротивления может быть вызвано разными процессами: уменьшением сечения проводника, окислением или загрязнением контактов и т.д. В любом случае, такой замер даст вам нужную информацию для дальнейшего поиска причин.

Как видите, проверить работу ТЭНа достаточно просто, для этого вам нужен лишь мультиметр и немого свободного времени. Многие проблемы выявит простая прозвонка, а если она не помогла, то замеры параметров сопротивления нагревательного устройства.

А Если вы столкнулись с какой-то проблемой, не описанной здесь, хотите что-то добавить или нашли ошибку – пишите в комментариях, это будет полезно многим.

Как проверить ТЭН стиральной машины мультиметром: прозвонить нагревательный элемент

Содержание

  • Где располагается деталь
  • Как рассчитывается сопротивление ТЭНа
  • Как проверить ТЭН
  • Проверка ТЭНа на пробой на корпус

Нагревательный элемент в стиральной машинке является одной из основных деталей. Внешне он напоминает трубу небольшого диаметра из металла, внутри которой располагается своеобразная спираль. Именно она и нагревается в результате воздействия тока. Происходит это из-за сопротивления, которым обладает спираль. Свободное пространство внутри ТЭНа заполнено диэлектриком, который обладает высоким показателем теплопроводности.

ТЭН в процессе стирки часто нагревается, а затем остывает. В результате этого спираль, расположенная внутри металлической трубки постепенно изнашивается и начинает терять свои качества. Все это приводит к тому, что нагревательный элемент просто перестает работать. Деталь либо замыкается на корпусе, либо перегорает. Вода в процессе стирки не нагревается. Если ТЭН пришел в негодность, то элемент следует заменить. Восстановить работоспособность детали просто невозможно. Однако каждый сможет проверить мультиметром  ТЭН стиральной машины.

Где располагается деталь

В различных моделях стиральных машин нагревательный элемент располагается либо спереди, либо сзади. Как же определить расположение ТЭНа? Если задняя крышка больших размеров, то именно здесь и будет находиться нагревательный элемент. Крайне редко ТЭН располагается спереди.

Также можно перевернуть стиральную машину на бок и посмотреть снизу, где находиться ТЭН. При необходимости можно снять заднюю панель стиральной машины. Особых сложностей это не вызовет. Достаточно открутить метизы.

Совет:

Читайте также: Почему стиральная машина не нагревает воду

Как рассчитывается сопротивление ТЭНа

Чтобы проверить нагревательный элемент в стиральной машине, необходимо знать не только, как правильно прозванивать ТЭН мультиметром, но и показатель его сопротивления. Прежде всего, следует вычислить эту величину. Вам потребуются определенные данные:

  1. Напряжение, которое подается на водонагреватель. В данном случае показатель U равен – 220 В. Это напряжение, которое присутствует в бытовой сети.
  2. Мощность ТЭНа – Р. Определить данный показатель не составит особого труда.
    Достаточно заглянуть в инструкцию. Зная модель стиральной машины, мощность нагревательного элемента можно посмотреть в интернете.

Смотрите также – Быстрая замена щеток на двигателе стиральной машины своими руками

Узнав все необходимые показатели, можно рассчитать сопротивление – R. Для этого существует формула:

R = U2/P

Это сопротивление возникает в ТЭНе в процессе его использования. Измеряется показатель R в Омах.  Если нагревательный элемент стиральной машины исправен, то мультиметр  должен показать полученную цифру.

Как проверить ТЭН

После того, как было определено расположение ТЭНа, необходимо прозвонить ТЭН на целостность. Перед тем как проверить нагревательный элемент, многие специалисты рекомендуют его снять. Однако в этом нет необходимости. Достаточно отсоединить провода от нагревательного элемента и прозвонить его.

Для этого необходимо открутить все гайки при помощи отвертки или же ключа. Чтобы прозвонить мультиметром нагревательный элемент, следует его обесточить и отключить от электросети. Прибор, предназначенный для определения сопротивления, следует перевести на отметку в 200 Ом. Концы мультиметра необходимо приложить к клеммам ТЭНа.

  • Если нагревательный элемент исправен, то устройство покажет значение, которое будет приближено к расчетному.
  • Если же на экране показана цифра 1, то это указывает на обрыв, произошедший внутри ТЭНа. В данном случае требуется замена ТЭНа.
  • Если же на дисплее показано 0, то произошло замыкание внутри нагревательного элемента. Исправить подобную поломку можно только заменой детали.

Проверка ТЭНа на пробой на корпус

Если же мультиметр показывает правильное значение, но вода не нагревается, то стоит проверить пробой детали на корпус. При таком явлении в процессе стирки под прибором могут наблюдаться искры. Это очень опасно. Для проверки мультиметр следует перевести в режим прозвонки. Устройство должно издать писк. После этого на мультиметр загорятся индикаторы. Одним концом приспособления следует прикоснуться к клемме ТЭНа, а вторым – к корпусу либо к клемме заземления. Если мультиметр начал пищать, то нагревательный элемент не исправен, и его необходимо заменить.
