Термодатчик стиральной машины: Датчик температуры стиральной машины купить в Москве

Содержание

Замена датчика температуры стиральной машины

Каждая, даже самая старая стиральная машина обладает различными режимами для разных типов материалов, из которых сделаны Ваши вещи. И каждый режим предусматривает определённый уровень температуры. А на некоторых моделях даже есть отдельный регулятор, с помощью которого можно установить температуру определённого уровня теплоты не зависимо от того, какой вы выбрали режим. Но определяет температуру вовсе не этот регулятор. С помощью него Вы лишь задаёте определённые значения, которые программа передаёт такой важной детали как датчик температуры. Именно этот элемент контролирует, чтобы вода нагревалась точно до того значения, которое Вы задали на дисплее.

Виды термодатчиков

По виду термодатчик напоминает крупную таблетку, сделанную из металла и пластика. Располагается он чаще всего в нижней части машины. Существует несколько видов термодатчиков, которые используются в зависимости от марки или модели Вашей стиралки:

Биметаллический — состоит из металлической пластинки, которая, когда температура воды достигает нужного уровня, изгибается и создаёт замыкание в контакте. Вода перестаёт нагреваться, а когда со временем остывает, пластинка принимает прежнее положение, и механизм начинает нагревать воду снова;
Газонаполненный — по виду существенно отличается, так как это баллон с газом, который соединён с баком машинки с внешней стороны от бака. Часто встречается в старых стиральных машинах Indesit. Газ, используемый в данном виде датчиков — фреон. Трубка с этим газом подключена к панели управления. Когда температура доходит до нужного уровня, газ выходит из трубки, и нужное замыкание, предотвращающее нагревание воды, происходит за счёт вышедшего фреона;

Термисторы — это особый вид термостатов. Сравнительно новое изобретение, которое ставят сейчас на новые модели. Работает такой датчик исключительно за счёт действия давления и сопротивления электричества. Детали этого типа гораздо надёжнее и гораздо реже ломаются.

Проверка термодатчика

Но, какой бы новой и инновационной ни была модель вашей стиральной машины рано или поздно может прийти время, когда термодатчик выйдет из строя и понадобится замена датчика определения температуры стиральной машины. Но до того, как датчик сломался, хорошей идеей будет проверить датчик температуры, причём делать это лучше чаше, ведь поломка этой детали может привести к следующим последствиям:

Холодная вода и не отстиравшиеся вещи — это самое безобидное, что может произойти при порче этой детали бытовой техники. Термостат замкнёт контакты и перестанет отдавать системе команды к нагреву воды, соответственно, она останется холодной;

Испорченное бельё — если Вы, например, поставили стирать шёлк или шерсть, или любой другой материал, который не переносит высокой температуры, а Ваш датчик внезапно «сошёл с ума» и вместо тридцати градусов нагрел воду до семидесяти, Ваши вещи могут серьёзно от этого пострадать;
Порча резинки не дверце люка — этот элемент стиральной машинки очень плохо переносит постоянные высокие температуры. И если Ваша машинка перестала вовремя останавливаться, нагревая воду, Вам нужна будет не только замена датчика температуры стиральной машины, но и замена резинки.
Выход из строя панели управления — поломка термодатчика вызовет проблемы с электрическим напряжением и в конечном итоге может привести к тому, что машинка «разучится понимать» команды панели управления. А это уже очень серьёзная неполадка, исправление которой обойдётся Вам дороже, чем замена датчика температуры стиральной машины.

Вызов специалиста

Как видите, поломка термодатчика может привести к очень неприятным и опасным последствиям. Поэтому, если у Вас появилось малейшее подозрение, лучше сразу позвонить по телефону, указанному на сайте нашей компании. Мы пришлём к Вам мастера по ремонту стиральных машин, которые смогут проверить датчик температуры и, в случае чего, заменить его. Не доводите ситуацию до плачевной. Любая диагностика в нашей компании бесплатна и проводится прямо у Вас дома.

Как заменить термодатчик в стиральной машине своими руками

Термодатчик в конструкции стиральной машины отвечает за правильный нагрев воды по заданным параметрам и отключение нагревателя тогда, когда это необходимо. И если стиралка перестала греть воду или перегревает ее, то виновником этого может быть именно термочувствительный элемент.

Проверка и замена термодатчика в стиральной машине – тема нашей статьи. Вас ждут полезные советы, пошаговые инструкции и рекомендации.

Какие бывают датчики

В СМА может быть предусмотрен любой из трех возможных видов датчиков:

газонаполненный;
биметаллический;
термистор.

У каждого из указанных типов свой принцип работы и свои особенности проверки работоспособности и замены.

Газонаполненный датчик

В его конструкции предусмотрено две части. Первая – металлическая «таблетка» диаметром от 2 до 3 см и высотой до 3 см. Вторая часть элемента выполнена в виде медной трубки, которая подсоединена к внешнему регулятору на блоке управления СМ. Деталь находится во внутренней части бака, соприкасаясь непосредственно с водой – так измеряется ее температура. Внутри такого датчика циркулирует газ, известный всем как фреон (используется в холодильниках). При температурном воздействии газ сжимается и расширяется, размыкая и смыкая контакты, соединенные с ТЭНом.

Биметаллический датчик

Это деталь такой же формы, как и предыдущая, с разницей лишь в высоте – до 1 см. Внутри детали есть биметаллическая пластинка. Во время нагрева воды эта пластинка выгибается, замыкая контакты. В итоге вода прекращает греться, когда достигнута заданная температура.

Термистор

Такой термодатчик устанавливают во всех последних моделях машинок. Если вашей СМ не более 7 лет, с большой вероятностью в ней будет такой же элемент. Выглядит он как цилиндр небольших размеров диаметром до 1 см и длиной до 3 см. От предыдущих его отличает тип крепления – он устанавливается на самом нагревателе. Работает датчик не по механическому принципу, а за счет колебаний сопротивления во время нагрева воды.

Как проверить и заменить термодатчик

Перед тем, как проверить работоспособность чувствительного элемента, нужно слегка разобрать корпус машинки. Ваша задача – разобрать корпус и достать термостат из нагревателя: так вы облегчите себе проверку. В 4 машинах из 5 ТЭН и термистор находятся под баком, поэтому пообраться к нему не сложно. Перед тем, как снять датчик:

Откройте заднюю панель стиральной машины, отвинтив 4 или 5 болтов по периметру крышки.
Снимите проводку, соединяющую элемент с платой управления. Сфотографируйте или пометьте провода, чтобы потом собрать все, как было.

Ослабьте крепление нагревателя – удерживающая гайка находится строго по центру.

Теперь извлекайте термостат. Достав датчик, его нужно проверить мультиметром и замерить сопротивление детали. Перед тем, как прозвонить элемент, настройте тестер: выберите режим измерения сопротивления. Далее:

Приставьте щупы к контактам. Стандартные показатели для 20-градусной температуры: 6000 Ом.
Нагрейте элемент в горячей воде. Вытащите его, снова приложите щупы и следите за изменениями на экране тестера. Если с датчиком все в порядке, то показатель при 50-градусной температуре снизится примерно до 1350 Ом.

Если нашли поломку, то деталь нужно заменить. Подберите датчик, подходящий для ТЭНа вашей модели машинки.

Важно! Термистор не подлежит ремонту. Не пытайтесь его разбирать и ремонтировать.

Достать газонаполненный элемент

Чтобы снять датчик с фреоном, нужно отвинтить не только заднюю крышку, но и переднюю панель с блоком управления. Так вы обеспечите себе доступ к внешней части термостата.

Теперь действуйте так:

Сзади корпуса стиральной машины вы найдете проводку. Бережно стяните изоляцию и, используя тонкий шип, подцепите уплотнитель, охватывающий медную трубку, чтобы снять его.
Теперь немного придавите место основания элемента, чтобы он легко сошел с паза. В баке предусмотрено специальное отверстие – через него достаньте деталь.
Снимите провод, и можете заниматься проверкой.

Главная поломка датчиков этого типа – выход из строя трубки с фреоном. Начинается утечка, и элемент не справляется со своими функциями. Если вы обнаружили следы утечки, нужно менять комплектующие. Зайдите в ближайший ремонтный магазин или закажите через интернет термодатчик (с выключателем), установите вместо старого. Сборка машинки проходит по обратной схеме.

Заменить биметаллическую деталь

Как и газонаполненный, биметаллический датчик требует доступ к баку. Разобрав корпус машинки, отсоедините проводку термостата и, воспользовавшись тестером, проверьте сопротивление. Прогрев датчик, снова проследите за показателями. При отсутствии значительных колебаний нужна замена.

Важно! Биметаллические датчики выходят из строя по причине износа пластины. Но ремонту они не подлежат. Замену сделать легко – приобретите подходящий аналог и установите вместо старого.

Какие признаки указывают на поломку

Чтобы без разбора корпуса СМА понять, что сбои в ее работе связаны с термодатчиком, обратите внимание на следующие признаки:

При выборе любой программы с любым температурным режимом вода греется до максимально возможной температуры (кипятит).
При стирке корпус стиралки греется, а из открытого люка валит пар.

Медлить нельзя! Поломка датчика влечет за собой выход их строя нагревателя. Менять и ТЭН, и датчик дороже и сложнее.

Замена термостата любого типа вполне возможна своими руками и без вызова мастера. Главное – правильно снять деталь, найти качественный и оригинальный аналог и правильно подключить его.

Решаем проблему с датчиком температуры на стиральной машине Samsung

Стиральная машина — сложный бытовой прибор, который может поддерживать сразу несколько режимов стирки для разных видов белья. Одной из главных его особенностей является быстрый нагрев воды. Температура контролируется специальными встроенными датчиками. Если вода во время стирки слишком холодная или горячая, вам может потребоваться проверить датчик температуры в стиральной машине и, возможно, даже заменить его на новый, поскольку у вас может быть проблема с датчиком температуры стиральной машины Samsung.

Как проверить датчик температуры в стиральной машине?

Простые режимы стирки обычно требуют нагрева воды до 30°С. В некоторых случаях датчик не подает сигнал на останов ТЭНа и стиралка продолжает нагревать воду до максимально возможной температуры. Эта проблема может повредить белье или привести к огромным счетам за электроэнергию.

Неисправность может быть связана не только с датчиком температуры, но и со специальным программатором, отвечающим за автоматический контроль температуры. Варианты ремонта зависят от конкретной модели стиральной машины.

Неисправности биметаллических датчиков обычно связаны с механическими повреждениями или износом, влияющими на целостность электрической цепи. В результате вода доводится до критической температуры кипения.

Для проверки исправности необходимо выполнить следующие действия:

частично разобрать стиральную машину;
снять клеммы проводов с датчика температуры;
используйте мультиметр для проверки контактов при выборе разных режимов.

Сопротивление должно быть одинаковым для всех программ, но в случае сбоев оно будет меняться.

Термостат газонаполненный больше биметаллического имеет медную капиллярную трубку. Неисправность обычно связана с повреждениями в этой заполненной фреоном трубке. Если газ выходит, значит температура определяется неправильно.

Для определения причины необходимо выполнить следующие процедуры:

частично разобрать шайбу, чтобы получить доступ к датчику;
используйте мультиметр для измерения сопротивления между клеммами;
проверьте, слышен ли характерный щелчок, когда нагревательный элемент перестает нагреваться.

Современные модели стиральных машин оснащены встроенными электронными термисторами. Они измеряют сопротивление с использованием полупроводников. Сопротивление определяется конкретной температурой воды внутри барабана. Кроме того, за работу нагревательного элемента отвечает специальный контроллер. Такие модели считаются самыми эффективными, но их ремонт всегда сложнее и дороже. Очень часто проблему может решить только замена термодатчика.

Такие датчики выглядят как пластиковые или металлические стержни, прикрепленные непосредственно к блоку нагревательного элемента. Их рабочий элемент погружают в воду для определения температуры.

Какое нормальное сопротивление датчика температуры стиральной машины?

В зависимости от конкретной модели стиралки и типа используемого датчика сопротивление может быть разным. При температуре 30°С значения обычно будут в пределах 17-17,5 кОм, а при 80°С — около 2,1-2,5 кОм. Чем выше температура в барабане, тем меньше будет сопротивление.

Однако такая информация не является на 100% достоверной, а потому не может служить основанием для немедленного ремонта. Необходимо точно определить характеристики для конкретной модели и только тогда вы сможете провести замену или попытаться устранить неполадки со своей стиралкой.

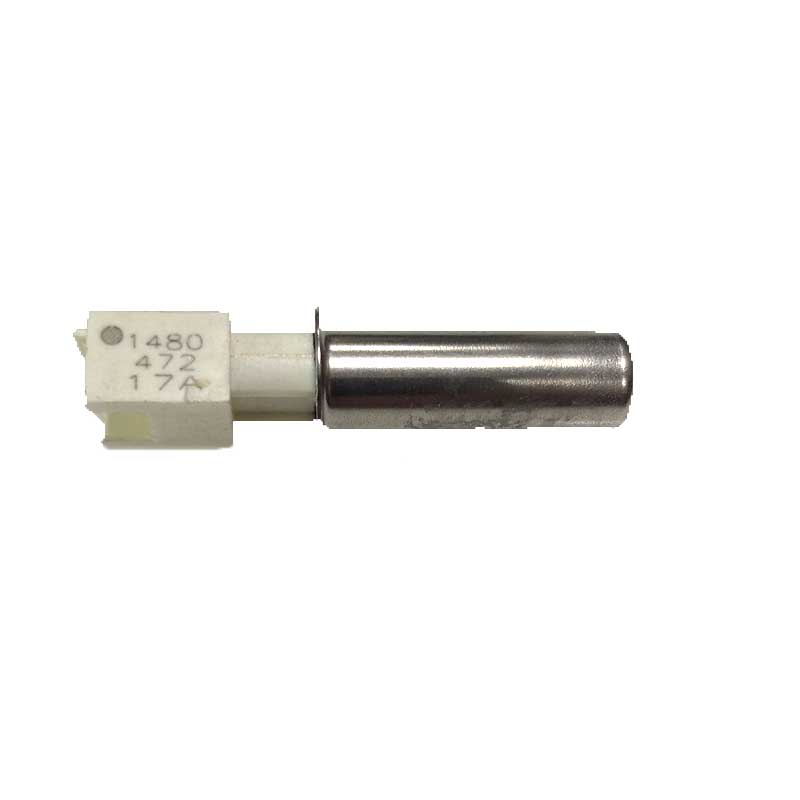

Термистор датчика температуры стиральной машины Samsung

Сэкономьте $30,05

ОРИГИНАЛЬНАЯ ЧАСТЬ

ТЕРМИСТОР;ШАЙБА,-10~100,5,5,3.243K

ТЕМПЕРАТУРНЫЙ ЗОНД ДЛЯ ОБЛАСТИ ВОДОНАГРЕВАТЕЛЯ – РЕГИСТРИРУЕТ ТЕМПЕРАТУРУ ВНУТРИ СТИРАЛЬНОГО БАРАБАНА.

Part codes: DC32-00010C

Suits:

WD0754W8E/XSA, WD75J5410AW/SA, WD75K5410OW/NZ, WD75M4453JW/SA, WD856UHSAWQ/SA, WD85K6410OW/NZ, WD85N74FNOR/SA, WD8704EJA1/XSA, WF0754W7V1/XSA , WF0854W8E1/XSA, WF1104XAC/XSA-0000, WF1104XAC/XSA-0001, WF1104XAC/XSA-0002, WF1104XAC/XSA-0003, WF1104XAC/XSA-0004, WF1104XAC/XSA- 0005 -0001, WF1104XBC/XSA-0002, WF1104XBC/XSA-0003, WF1702XEC/XSA, WF1752WPC/XSA, WF1752WPW/XSA, WF1804WPC/XSA, WF756UMSAWQ/SA, WF806U4SAWQ/TC, WF80F5E5UHW/SA-0000, WF856UHSAGD/SA, WF856UHSAWQ /SA, WF8750LSW1/XSA, WF8802RPF1/XSA, WF8802RSW1/XSA, WW10H8430EW/SA-0000, WW11K8412OW/SA-0000, WW11K8412OW/SA-0001, WW11K8412OW/SA-0002, 8412OW/SA-0001, WW11K8412OW/SA-0002, WW13412OW/SA-0001.

/ЮАР, WW70K6210RW/НЗ, WW75H5240EW/ЮАР, WW75H5290EW/SA, WW75H5400EW/SA, WW75J4213IW/SA, WW75J4233GW/SA, WW75J54E0IW/SA, WW75K5210WW/SA, WW75K54E0UW/SA, WW80H5270EW/SA, WW85H5400EW/SA, WW85H7410EW/SA, WW85J54E0IW/SA, WW85K5410WW/SA, WW85K54E0UW/ SA, WW85K6410QX/SA, WW85M64FOPW/SA, WW85M74FNOR/SA, WW90H9600EW/SA-0000, WW90H9600EW/SA-0001

WD0754W8EXSA(Version 0001) WD10J8420GWSA(Version 0000)
WD75J5410AWSA(Version 0000) WD856UHSAWQSA(Version 0000)
WF0754W7V1XSA (Версия 0001) WF0854W8E1XSA (Версия 0001)

WF1104XACXSA (Версия 0000) WF1104XACXSA (Версия 0001)
WF1104XACXSA(Version 0002) WF1104XACXSA(Version 0003)
WF1104XACXSA(Version 0004) WF1104XBCXSA(Version 0000)
WF1104XBCXSA(Version 0001) WF1104XBCXSA(Version 0002)
WF1124XACXEU(Version 0000) WF1124XACXEU(Version 0001)
WF1124XACXEU(Version 0002) WF1124XACXEU(Version 0003)
WF1702XECXSA(Version 0000) WF1752WPCXSA(Version 0000)
WF1752WPCXSA(Version 0001) WF1752WPWXSA(Version 0000)
WF1752WPWXSA(Version 0001) WF1804WPCXSA(Version 0001)
WF756UMSAWQSA(Version 0000) WF806U4SAWQTC(Version 0000)
WF80F5E5UHWSA(Version 0000) WF856UHSAGDSA(Version 0000)
WF856UHSAWQSA(Version 0000) WF8750LSW1XSA(Version 0001)
WW10H8430EWSA(Version 0000) WW11K8412OWSA(Version 0000)
WW11K8412OWSA(Version 0001) WW65J3263IWNZ(Version 0000)
WW75H5240EWSA(Version 0000) WW75H5290EWSA(Version 0000)
WW75H5400EWSA(Version 0000) WW75J4213IWSA(Version 0000)
WW80H5270EWSA(Version 0000) WW80J4413IWSA(Version 0000)
WW85H5400EWSA(Version 0000) WW85H7410EWSA(Version 0000)
WW85H7410EWSA(Version 0001) WW85H7410EWSA(Version 0002)
WW85J5410IWSA(Version 0000) WW85K5410WWSA(Version 0000)
WW85K6410QXSA(Version 0000) WW90H9600EWSA(Version 0000)
WW90H9600EWSA(Version 0001) WD85K6410OWNZ(Version 0000)
WF0854W8E1XSE(Version 0001) WW70J4233KWSA(Version 0000)
WW75J4233GWSA(Version 0000) WW75K5210WWSA (версия 0000)
WD75M4453JWSA (версия 0000) WD856UHSAWQAZ (Версия 0000)
WW75J5210IWSA (версия 0000) WW85M74FNORSA (версия 000072
