Как заменить терморегулятор в холодильнике?

Современный холодильник — это полностью автономное устройство, которое не требует никакого вмешательства пользователя в процессы, происходящие в нем. Не так давно холодильные установки требовали к себе повышенного внимания, их нужно было периодически размораживать и вручную убирать скопившуюся внизу влагу. Такие сложности при использовании устройств были обусловлены отсутствием систем автоматической оттайки и весьма несовершенной реализацией температурного контроля. Работа некоторых холодильников вообще происходила циклически по времени и никак не была привязана к температурным показателям.

В современных холодильных системах запуск процесса охлаждения или его остановка происходят на основании показателей температур в том или ином отделе устройства. Способы реализации системы термоконтроля в разных моделях могут отличаться в зависимости от их конструкции. Но симптомы нарушения работы этой функции во всех холодильниках или морозильных камерах будут приблизительно одинаковыми. Чаще всего устройство с нарушением термоконтроля превращается либо в тот старый аппарат, на стенках которого образуется большое количество снега и льда, либо вовсе перестает охлаждать. В данной статье речь пойдет именно о проблеме нарушения работы терморегулирования и о способе ее устранения заменой терморегулятора.

Виды контроля температуры в устройствах разных типов

Из названия самой детали «терморегулятор» становится понятно ее назначение — регулировка температуры. В каждой камере холодильной системы есть заданные температурные показатели, которые должны всегда поддерживаться в выбранном диапазоне. При отклонении этих показателей от нормы (т.е. при повышении или понижении температуры) могут начаться проблемы с аппаратной составляющей установки или могут не соблюдаться условия хранения продуктов, что приведет к их порче. Для поддержания заданной температуры в камерах устанавливается либо отдельная деталь (термостат или терморегулятор), либо несколько деталей, реализующих ту же функцию.

Какой тип термоконтроля в конкретной модели устройства — зависит от конструкции системы управления. Существуют холодильники, все процессы в которых управляются с помощью электронного блока. В таких устройствах установлены датчики температуры в камерах и информация от них поступает в центральный модуль, а он в свою очередь запускает те или иные процессы. Есть модели с аналогово-цифровым управлением. В этих холодильниках не всеми функциями руководит электронный контроллер. Например, запуск и остановка компрессора происходит по сигналу от отдельного блока термоконтроля. К этому блоку и подключаются терморезистивные датчики из зон охлаждения. И, наконец, самые популярные до недавнего времени устройства имеют термостат или терморегулятор как отдельную деталь, с помощью которой и осуществляется регулировка работы холодильника.

Признаки, указывающие на выход из строя терморегулятора

Основным признаком, который указывает на выход из строя терморегулятора является изменение температуры в холодильной камере, реже и в морозильной. Но такой симптом характерен и для множества других неисправностей, таких как утечка фреона, засор капиллярной трубки или заедание пускового реле.

Для того, чтобы диагностировать выход из строя именно терморегулятора потребуется понаблюдать за устройством некоторое время и проделать с ним ряд манипуляций. Например, если холодильник явно работает дольше, чем обычно и при этом начинает сильно перемораживать в холодильном отделении, то это явный признак неработающего термостата. В случае если устройство отключается раньше достижения необходимых показателей температуры, то тут не все так однозначно. Причиной может быть как некорректная работа регулятора, так и выход из строя реле компрессора, а также нескольких других проблем, которые самостоятельно установить не получится.

Диагностика терморегулятора

Если в процессе эксплуатации устройства появились признаки, описанные выше, то можно проверить регулятор самостоятельно. Для этого нужно освободить холодильную и морозильную камеры, разморозить холодильник. Затем запустить его снова, предварительно поместив на среднюю полку холодильной камеры уличный термометр. В течение нескольких часов на термометре должны установиться показатели от четырех до шести градусов по цельсию, а работа мотора перейти в привычный режим с одинаковой периодичностью включения и покоя. Если этого не происходит, а температура понижается ниже заданных показателей, значит регулятор не отключается, что является неисправностью. Также на неисправность термостата укажет ситуация, когда компрессор останавливается раньше достижения заданных параметров, но при этом работает тихо, без лишних шумов и вибраций. Самым простым способом проверить терморегулятор будет подключение на его место нового, заведомо исправного. Но такой вариант диагностики может позволить себе только мастер, у которого эти запчасти всегда под рукой.

Для обычного пользователя покупка лишней запчасти может ударить по карману. Классический терморегулятор довольно несложное устройство и для его проверки понадобится всего лишь термометр и мультиметр. С помощью этих приборов можно пронаблюдать, при какой температуре будет срабатывать термостат на запуск компрессора.

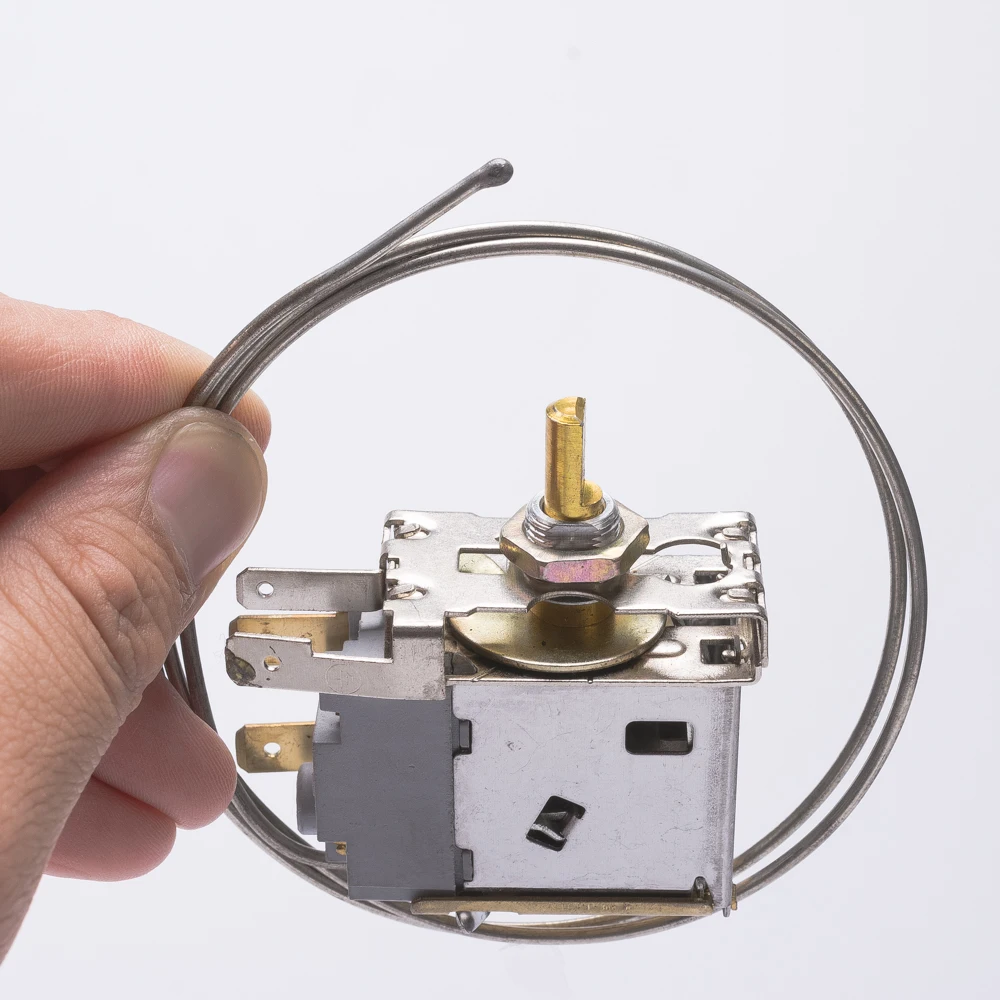

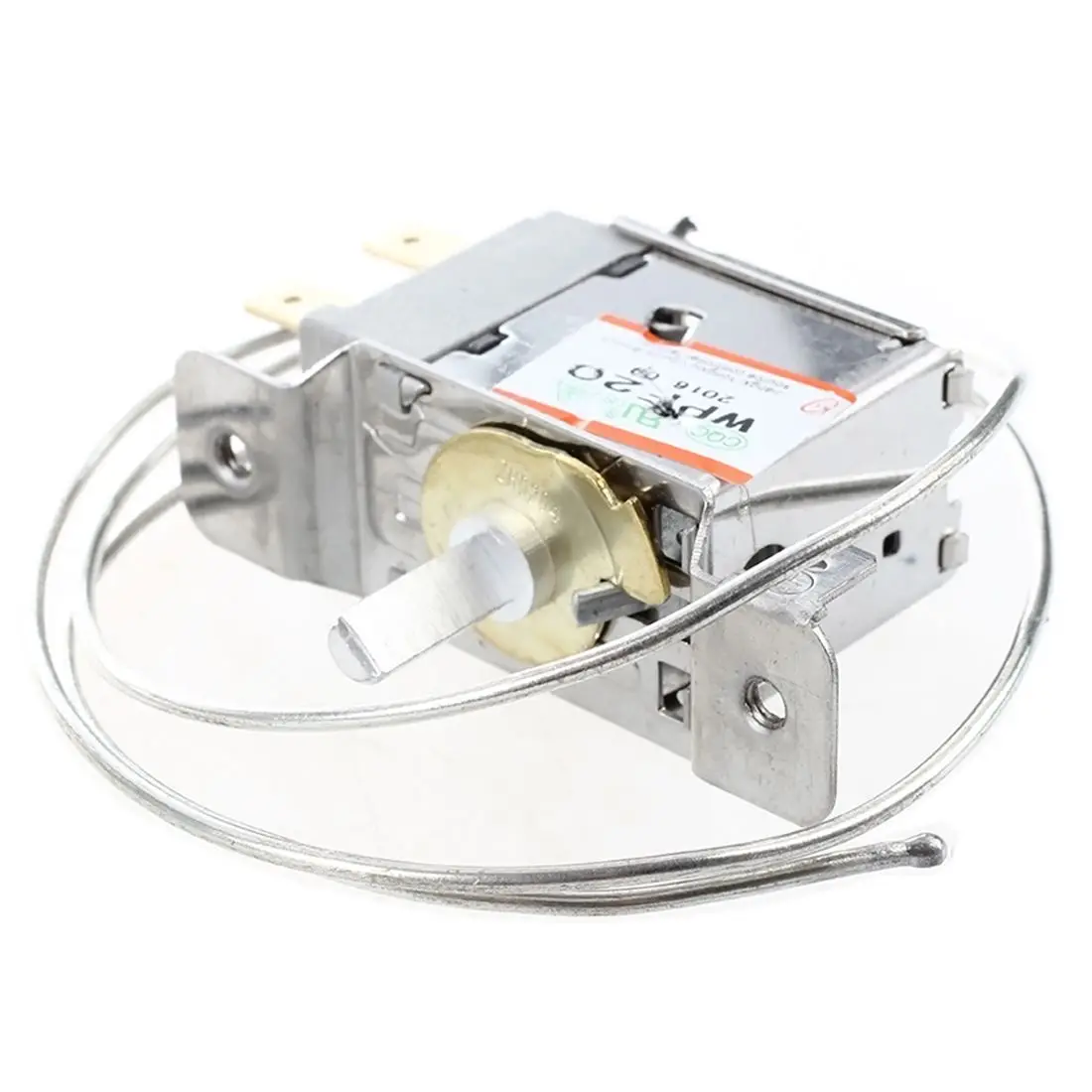

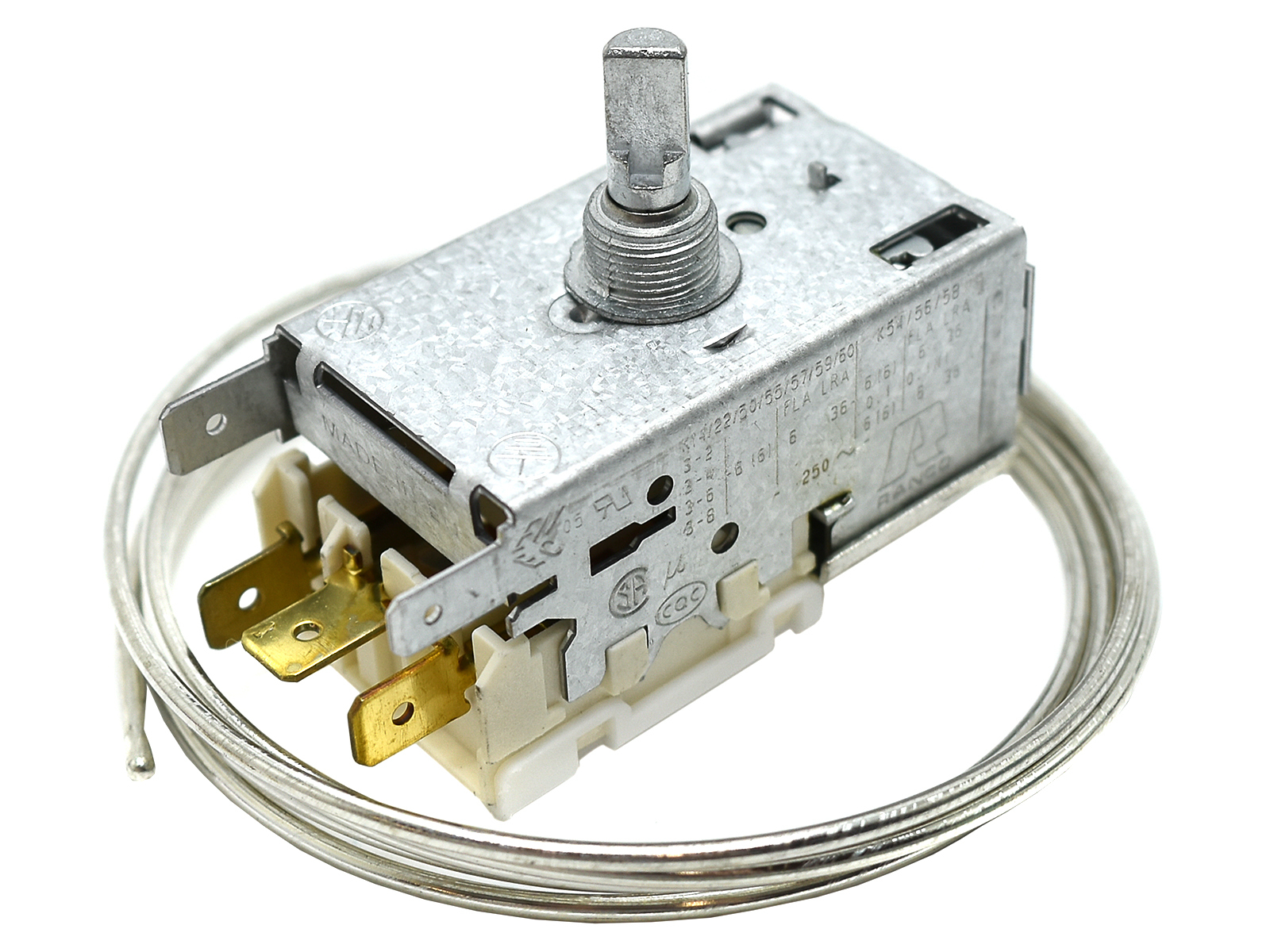

Устройство терморегулятора

По принципу действия термостат — это переключатель. Он может включаться и отключаться либо на основании показателей датчиков температуры, либо приводиться в действие давлением газа в трубке. Самыми распространёнными являются терморегуляторы последнего типа. Они представляют собой реле с несколькими контактами, при срабатывании которого два из этих выводов замыкаются между собой и подается сигнал на запуск мотора. Из этого переключателя выходит трубка, наполненная газом, который при повышении температуры расширяется и происходит включение устройства. При понижении температуры газ перестает оказывать давление на выключатель и реле отключается. Изначально объем хладагента в трубке и механическое сопротивление выключателя калибруется на заводе при изготовлении холодильника.

На некоторых устройствах прямо на термостате устанавливается механический регулятор температуры, который меняет эти параметры и тем самым изменяет температуру срабатывания реле. Часто бывает такое, что в трубке нарушается герметичность, из нее выходит газ и устройство перестает функционировать. В таком случае потребуется его замена.

Замена терморегулятора

В зависимости от марки и модели холодильника терморегулятор может быть установлен в разных местах. В некоторых марках он устанавливается в верхней части холодильной камеры, в других — в стенке того же отдела. Но вне зависимости от места его установки процедура замены будет одинаковой. Для начала прибор отключается от сети, затем снимается накладка, закрывающая сам блок термостата, отсоединяются контакты и производится замена. Сложность в этой процедуре может быть связана с тем, как и где проходит наполненная газом трубка. В некоторых моделях извлечь и запустить на место новую (не повредив ее целостность) будет довольно проблематично. В связи с этим может потребоваться довольно масштабная разборка внутренней облицовки холодильника.

С такой проблемой лучше всего обратиться к специалисту, потому что неправильно собранная холодильная камера может доставить хлопот пользователю в будущем (нарушится отвод влаги или терморегуляция будет проходить некорректно).

Уникальные холодильники от SMEG

Если вы не хотите вызывать мастера и заниматься восстановлением морально устаревшего устройства — то наиболее правильным решением будет выбор нового холодильника от итальянской торговой марки SMEG. Качество бытовой техники «СМЕГ» обусловлено стремлением компании к достижению совершенства во всем. Холодильники обладают высочайшим уровнем надежности, при их производстве применяются только качественные материалы и детали от проверенных поставщиков. Компания SMEG дорожит своей репутацией и обеспечивает своих покупателей не только качественной техникой, но и премиальным уровнем сервисного обслуживания.

Отдельно стоит выделить подход компании к внешнему виду своих устройств. При разработке дизайна бытовой техники приглашаются известные архитекторы и дизайнеры, которые создают единую концепцию. Каждая коллекция от «СМЕГ» имеет свою философию, в которой пользователь может узнать себя. Вы можете выбрать устройство из дизайнерских коллекций Coloniale, Classica, Retro, Fiat 500, Portofino, а также модели из основной линейки.

Наш магазин SMEG предлагает вам ознакомиться с модельным рядом компании, который включает в себя отдельностоящую и встраиваемую технику. Холодильники, предназначенные для встраивания в кухонные гарнитуры идеально впишутся в любой интерьер, так как на их дверцы можно установить различные фасадные панели. Вы можете выбрать модели с электронным, электро-механическим или сенсорным управлением, в зависимости от своих повседневных привычек. Некоторые устройства оснащаются специальной зоной свежести, в которой можно хранить скоропортящиеся продукты.

Владельцы вместительных кухонь могут обратить свое внимание на уникальные холодильники, изготовленные по технологии Side-by-side. Эти модели обладают большим объемом холодильной и морозильной камер и позволяют хранить одновременно большое количество продуктов в зонах с различным микроклиматом. Любители прохладительных напитков могут насладиться прохладной чистой водой или качественным льдом из льдогенератора.

Премиальная техника с гарантией от производителя

Компания SMEG производит большое количество разнообразной техники для кухни и дома. Вы можете создать неповторимый кулинарный ансамбль из встраиваемой варочной панели, духового шкафа и мощной вытяжки. Стиральные машины обеспечат вас идеально чистой одеждой, а встраиваемые посудомоечные машины вымоют посуду и сделают ее сверкающей чистой. Обилие малой техники для кухни позволит вам значительно упростить жизнь и сделать ее еще комфортнее.

Лучшее место для покупки оригинальной продукции SMEG — наш интернет-магазин. Покупая товары у нас вы можете быть уверены в том, что приобретаете настоящую продукцию от легендарного итальянского производителя. На всю бытовую технику «СМЕГ» распространяется гарантия от производителя на 24 месяца. Вы можете купить товар в салоне или заказать его доставку на дом при помощи курьерской службы или транспортной компании. Доступна доставка по Москве, Петербургу и другим регионам России.

Замена терморегулятора холодильника LIEBHERR (Либхер)

  • Главная
  • org/Breadcrumb»>Неисправности
  • Замена терморегулятора холодильника LIEBHERR (Либхер)

Задать вопрос

Основная функция холодильника любой марки — охлаждать и замораживать продукты. За поддержание определенной температуры в каждом отсеке холодильника отвечает терморегулятор: как только температура в конкретной секции выходит за пределы заданного диапазона, этот элемент подает сигнал компрессору на включение или выключение. Так, если необходимо понизить температуру, компрессор включается, если же, наоборот, в отсеке стало слишком холодно, компрессор останавливает свою работу.

Холодильники LIEBHERR (Либхер) в этом плане ничем не отличаются от аналогов от других производителей: в каждом отсеке холодильников Либхер присутствует терморегулятор, который следит за температурным режимом. Производитель позаботился о том, чтобы создать максимально надежный и функциональный механизм, но поломки все равно случаются. Иногда выходят из строя и терморегуяторы.

Как понять, что необходим ремонт или замена терморегулятора в холодильнике LIEBHERR (Либхер)?

Основной симптом проблем с терморегуляторами — длительный запуск оборудования. Если в холодильной камере температура уже заметно выше, чем необходимо, а мотор холодильника запускаться не спешит, очень вероятно, что речь идет о некорректной работе терморегулятора. Диагностика может осложниться тем, что внешних сигналов техника не подает — не мигает кнопка «Аларм», индикаторы продолжают светиться в рабочем режиме. В общем, ориентироваться при первичной диагностике приходится только на поздний запуск мотора холодильника.

В зону риска попадают холодильники LIEBHERR (Либхер), стоящие в квартирах или домах с нестабильным напряжением в электросети: резкие скачки напряжения могут привести к замыканию контактов термостата и дальнейшему выходу предохранителей из строя. Использование ИБП позволит свести риск замыкания контактов практически к нулю. Среди прочих проблем, вызывающих поломки терморегулятора, можно выделить нарушение герметичности термочувствительности элемента, а также просачивание охлаждающей жидкости в термостат. В любом случае для точной диагностики необходимо специальное оборудование, поэтому, если есть подозрения на поломку терморегулятора, стоит обратиться в сервисный центр.

Что делать при поломке терморегулятора и кому доверить ремонт?

Замена терморегулятора холодильника LIEBHERR (Либхер) — работа несложная, но самостоятельно решать проблему пытаться не стоит. Во-первых, потому что без специального оборудования сложно точно выявить причину поломки, во-вторых, в большинстве случаев приходится менять терморегулятор — только использование оригинальных запчастей того же бренда дает уверенность, что отремонтированное оборудование будет работать бесперебойно еще долгое время. Любые попытки самостоятельного решения проблемы могут привести к более серьезным поломкам.

Если вы предполагаете, что поломка холодильника Либхер вызвана некорректной работой терморегулятора, не откладывайте вызов мастера сервисного центра. До приезда специалиста извлеките из морозилки и холодильной камеры все продукты и обесточьте холодильник.

Наша компания специализируется на ремонте холодильников LIEBHERR (Либхер). Обращаясь к нам, вы делаете выбор в пользу:

  • гарантированно высокого качества. На все произведенные работы мы даем гарантию от 6 до 12 месяцев. В случае, если за этот период случится повторная поломка оборудования, ремонт мы осуществим за наш счет;
  • профессионализма. У нас работают мастера, специализирующиеся именно на холодильниках Либхер (каждый мастер проходит обучение в специальном центре) — мы знаем все об этой технике, частых и редких поломках, о способах устранения любых видов неисправностей. В своей работе мы используем только оригинальные запчасти — чтобы ваш холодильник мог работать еще долгие годы;
  • оперативности. Мы ценим ваше время, а потому работаем максимально быстро. Как правило, мастера приезжают в день оформления заявки (иногда на следующий день) — время ремонта определяется характером поломки, но обычно не превышает трех часов.

Мы знаем, как подарить вашему холодильнику вторую жизнь, обращайтесь!

Заявка на ремонт

Закажите ремонт – мастер приедет к вам уже сегодня!

Или позвоните по телефону: +7 (495) 151-15-16

Заказать ремонт

Оригинальные запасные части для термостата/регулятора температуры/термометра True Refrigeration

Запасные части для термостата/термометра/термометра Оригинальные True Refrigeration | Настоящее производство

Возможно, в вашем браузере отключен JavaScript.

Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Поиск:

Поиск:

Показаны 1 – 10 из 22 всего

Сортировать по: Часть # Имя от А до Я Имя Z-A Цена — от низкой к высокой Цена — от высокой к низкой

    • Бренд: True Refrigeration Термостат/регулятор температуры/термометр
    • В наличии:
      Да
    • Деталь №: 218877

    Комплект датчиков True 218877

    Наша цена: 250,54 долларов США / шт.

    Обычная цена: $313,17

    • Бренд: True Refrigeration Термостат/регулятор температуры/термометр
    • В наличии: Да
    • Деталь №: 800182

    Реле Omron G7L-1A-TUB-CB, 25 А

    Наша цена: $56,71 / шт.

    Обычная цена: $70,89

    • Бренд: True Refrigeration Термостат/регулятор температуры/термометр
    • В наличии: Да
    • Деталь №: 800345

    Термостат True Freezer 800345

    Наша цена: $229,02 / шт.

    Обычная цена: 286,27 долларов США

    • Торговая марка: True Refrigeration Термостат/регулятор температуры/термометр
    • В наличии: Да
    • Деталь №: 800366

    Для горизонтального холодильника. В комплект 077B6806 входит блок управления, синие клеммные соединители, ручка. Включает 800366 блок управления

    Наша цена: 131,94 доллара США / шт.

    Обычная цена: $175,93

    • Бренд: True Refrigeration Термостат/регулятор температуры/термометр
    • В наличии: Да
    • Деталь №: 800369

    Морозильник, 077B1212 В комплект входит блок управления, синие клеммные соединители, ручка. Включает 800369управление

    Наша цена: 214,70 долларов США / шт.

    Обычная цена: 286,27 долларов США

    • Торговая марка: True Refrigeration Термостат/регулятор температуры/термометр
    • В наличии: Да
    • Деталь №: 800382

    Горизонтальный холодильник. Включает управление 800382

    Наша цена: 105,57 долларов США / шт.

    Обычная цена: $131,96

    • Бренд: True Refrigeration Термостат/регулятор температуры/термометр
    • В наличии: Да
    • Деталь №: 800383

    Блок управления 077B1227 с синими разъемами F/GC/FZ. Включает 800383 управление

    Наша цена: $168,94 / шт.

    Обычная цена: 211,17 долларов США

    • Торговая марка:
      True Refrigeration Термостат/регулятор температуры/термометр
    • В наличии: Да
    • Деталь №: 800384

    Термостат True 800384

    Наша цена: $115,43 / шт.

    Обычная цена: 144,41 доллара США

    • Бренд: True Refrigeration Термостат/регулятор температуры/термометр
    • В наличии: Да
    • Деталь №: 800393

    Управление 077B6827, 8 А с синими клеммными соединителями, ручкой и винтами. Включает 800393 управление

    Наша цена: 141,74 доллара США / шт.

    Обычная цена: $175,93

    • Торговая марка: True Refrigeration Термостат/регулятор температуры/термометр
    • В наличии: Да
    • Деталь №: 802804

    Электронный контроль температуры True 219716

    Наша цена: 417,81 долл. США / шт.

    Обычная цена: $557,09

Простой электронный термостат для холодильника

Простой электронный термостат для холодильника

Иногда выходит из строя оригинальный термостат холодильника (холодильника) или его точность уже не достаточна. В старых холодильниках использовался механический термостат, измеряющий температуру с помощью капилляра, заполненного жидкостью или газом. По капилляру давление передается на диафрагму (сильфон) и тем самым на контакты термостата, включающего компрессор. Однако эта система имеет меньшую точность и может изнашиваться.
Температура хранения пищевых продуктов должна поддерживаться в пределах +2…+8 °C. Номинальная температура холодильника 5°С. Термостат характеризуется двумя параметрами: начальной и конечной температурой (или средней температурой и гистерезисом). Гистерезис необходим для предотвращения слишком частого включения компрессора. Я выбрал среднюю температуру 5 °C и гистерезис 2 °C, поэтому термостат включается, когда температура поднимается до 6 °C, и выключается, когда температура падает до 4 °C. Этой настройки достаточно для поддержания идеальной температуры хранения, обеспечивая при этом достаточно большой интервал переключения. для предотвращения чрезмерного износа компрессора. Это особенно важно для старых холодильников, в которых для запуска мотора используются тепловые реле. Новые холодильники, как правило, имеют пусковые термисторы PTC.
Электронный термостат является подходящей заменой оригинального термостата. Электронный термостат считывает температуру с помощью датчика, который меняет свои электрические характеристики в зависимости от температуры. Часто используется термистор (NTC), но проблема в его низкой точности и необходимости калибровки. Чтобы обеспечить точную настройку температуры и избежать калибровки, заключающейся в многочасовом сидении перед холодильником, Я выбрал схему интегрального датчика LM35. Он откалиброван в градусах Цельсия с коэффициентом 10 мВ/°С. Из-за того, что пороговая температура близка к нулю, относительное изменение выходного напряжения относительно велико. Таким образом, выходной сигнал можно контролировать с помощью простой схемы с двумя транзисторами. Поскольку выходное напряжение слишком низкое, чтобы открыть переход BE биполярного транзистора, схема LM35 (IO1) работает как текущий источник. Его выход нагружен резистором R1, а клеммы питания ведут себя как источник тока, пропорциональный температуре. Этот ток вызывает падение на R3. Падение контролируется T1. Если падение превышает пороговое напряжение перехода BE, T1 и Затем включаются Т2. Затем включается реле Re1, контакты которого подключаются вместо штатных контактов термостата. R5 действует как положительная обратная связь. Он вводит небольшой ток в резистор R3, который сдвигает порог и, таким образом, обеспечивает гистерезис. Катушка реле 5 или 6В. Контакты должны быть рассчитаны на достаточное напряжение и ток. Датчик (IO1) расположен внутри холодильника в подходящей точке. R1 расположен непосредственно на датчике, что позволяет датчику иметь только 2 провода. Кабель датчика может внести в цепь радиопомехи. Поэтому C2 используется для его подавления. Схема работает от источника питания примерно от 5 до 6В. Потребляемый ток зависит в основном от катушки используемого реле. Блок питания должен быть надежно изолирован от сети, иначе вся цепь, включая датчик, находится под сетевым напряжением. Можно использовать готовый блок питания.
Большим преимуществом этой схемы является то, что она работает при первом запуске без калибровки и настройки. Просто создайте его со значениями компонентов в соответствии со схемой, и он готов к использованию. Если необходимо немного изменить установку температуры, Отрегулируйте R1 или R3. Гистерезис определяется R5.

Предупреждение! Устройство переключит сетевое напряжение. При плохой конструкции сетевое напряжение может попасть на все части, включая датчик.
