Самодельный термостат холодильника. Часть 2
в Бытовая электроника 0 3,445 Просмотров
Продолжаем обзор схемы самодельного термостата для холодильника. В предыдущей статье была рассмотрена упрощенная схема термостата. Сейчас разберем второй ее вариант.
Портативный паяльник TS80P
TS80P- это обновленная версия паяльника TS80 Smart, работающий от USB…
Подробнее
После проверки электросхемы на макетной плате, чувствовалась неудовлетворенность тем, что приходится применить целый корпус микросхемы ради использования одного инвертора. Конечно, возможно было заменить инвертор на транзистор, но хотелось обойтись двумя корпусами. Поэтому была применена электросхема, показанная на рис. 1.31.
Второй вариант самодельного термостата
В ней исключен инвертор, а управление ключами для RC-цепи паузы производится с выхода 14 разряда делителя DD1. Временные диаграммы работы двух соседних разрядов счетчика показаны на рис.
1.32а. Если делимая частота не изменяется, то интервалы срока tl, t2, t3, t4 одинаковы и равны половине периода импульсов младшего разряда счетчика.
При включении по предложенной схеме временная диаграмма будет примерно выглядеть, как на рис. 1.32б.
При появлении единицы на выходе 14 разряда счетчика (состояние 01) RC-генератор работает с включенными времязадающими элементами паузы — Rl, RЗ, Сl. Следующее состояние счетчика 10. Единица на выходе 15 разряда вкл времязадающие элементы работы — R2, С2 и в параллель R2 подключаются резисторы Rl, RЗ, R4.
Паяльный фен YIHUA 8858
Обновленная версия, мощность: 600 Вт, расход воздуха: 240 л/час…
Подробнее
Генератор работает с иной частотой и поэтому период срока tl не равен интервалу срока t2. При состоянии счетчика 11 — в параллель включаются времязадающие элементы и паузы и работы.
Причем, если при параллельном включении емкости Сl, С2 суммируются, то значения резисторов вычисляются по известной формуле и всегда будут меньше меньшего значения из-за в параллель включенных (при указанных на схеме номиналах разность между максимальным и минимальным влиянием на величина электроцепи работы составит 1 кОм).
Период срока t3 будет отличаться от интервала t2, но их сумма составит срок работы холодильника. Состояние 00 интересно тем, что значения емкостей С l, С2 не только суммируются между собой, но и с малыми величинами емкостей переходов открытых ключей в последовательном включении. То есть, суммарная емкость времязадающей электроцепи будет очень маленькой.
Даже с включенным в RC-цепь большим сопротивлением Rl + RЗ+ R4 частота генератора будет большой, а период срока t4 составит доли секунды (максимально — 0,8 с, минимально — 0,2 с). Момент t4 прибавляется к интервалу tl и составляет период паузы. Интервал работы, при указанных на схеме номиналах, равно 20…23 мин. момент паузы изменяется от 3 до 30 мин. Практически определено, что любой режим холодильника возможно задавать изменением только длительности паузы.
Если вам необходимы другие интервалы периода работы и паузы, то надо руководствоваться простым правилом. Для уменьшения влияния времязадающих цепей на расчетную частоту при их совместном включении следует в RC-цепи, подключенной к старшему разряду счетчика (вывод 5 микросхемы DD1), увеличивать номинал емкости.
А в RС-цепи, подключенной к младшему разряду счетчика (вывод 4) — увеличивать номиналы резисторов.
Единица с выхода 15 разряда счетчика сквозь сопротивление R5 и ключ на транзисторе VT1 вкл промежуточное электрореле Kl. Промежуточное электрореле выбрано для того, чтобы уменьшить габариты блока питания. Для быстрого выхода холодильника на режим после размораживания, в разрыв базы транзистора возможно поставить тумблер. Один контакт тумблера пойдет на плюс питания, а второй на контакт 5 микросхемы DD1. Приблизительно через час непрерывной работы, холодильник наберет температуру и тумблер возможно переключить на режим регулирования температуры.
Примечание: в качестве альтернативного варианта можно применить ранее описываемый терморегулятор.
Детали самодельного термостата холодильника
Электрореле применено марки РЭС6 паспорт РФ0.452.145. Более мощное электрореле на 220 В может быть любым с контактами, выдерживающими коммутацию тока не менее 10 А. На рис.
Конденсаторы: Cl — КМ5Б, С2 — К7317. Микросхему К561КТЗ возможно заменить без изменения печатной платы на К176КТ1. Электрореле Кl и емкость фильтра С3 расположены совместно с блоком питания.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Термостат 2014-02-10
С тегами: Термостат
Электрические схемы бесплатно. Схема простого терморегулятора для холодильника. Самодельный термостат к холодильнику Схема термореле холодильника
Электролампочка, применяемая для освещения камеры холодильника, работает в специфическом режиме — в холоде. А как понятно, лампочка сгорает постоянно в момент включения, так как ее нить в холодном состоянии имеет малое сопротивление. При включении через эту нить протекает увеличенный ток, который и разрушает нить электролампочки.
Для схемы «Терморегулятор»

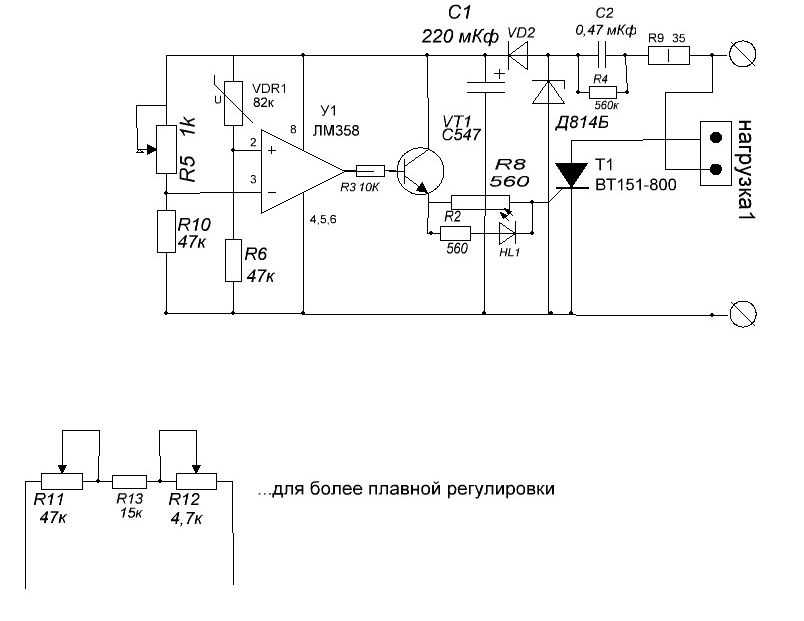

Для поддержания постоянной температуры в заданном объеме можно использовать простое устройство — терморегулятор.На рисунке приведена принципиальная электрическая схема простого терморегулятора.
К его отличительным особенностям можно отнести использование бестрансформаторного питаний, позволяющего видно уменьшить габариты устройства, высокую точность поддержания заданной температуры (+0,12°С), а также менеджмент нагревательным элементом большой мощности, необходимого при обогреве больших объемов.В качестве температурного датчика используется малоинерционный терморезистор R3 типа ММТ-6.
Для обеспечения необходимой точности поддержания температуры следует осуществлять принудительную циркуляцию воздуха через терморезистор с помощью малогабаритного вентилятора.
При хорошейтеплоизоляции объема, в котором поддерживается постоянная температура, отношение нагрев/ожидание составляет 1/3.
Для схемы «Принудительный обдув для холодильника»
При эксплуатации холодильников нередко наблюдается их преждевременный выход из строя от перегрева электродвигателя компрессора. Стесненные условия эксплуатации — недостаточное расстояние от решетки охладителя до стены помещения и плохая циркуляция охлаждающего воздуха — приводят к длительной работе компрессора для достижения установленной температуры отключения. В крупных холодильных установках для принудительного охлаждения хладагента используется вентилятор, что позволяет поддерживать температуру в камерах охлаждения в соответствии с требованиями по хранению продуктов.
..Для схемы «Заземленный GP для диапазонов 14-28 МГц»
Для схемы «Простой регулятор мощности»
Для схемы «ТАЙМЕР ДЛЯ ПЕРИОДИЧЕСКОГО ВКЛЮЧЕНИЯ НАГРУЗКИ»
Бытовая электроникаТАЙМЕР ДЛЯ ПЕРИОДИЧЕСКОГО ВКЛЮЧЕНИЯ НАГРУЗКИ Иногда бывает надобно периодически включать и выключать сетевую нагрузку. Вручную заниматься этим вряд ли кого устроит. Да и управлять нагрузкой порою надобно в отсутствие человека. Выполнить такую задачу сможет предлагаемый автомат.Уезжая в отпуск, некоторые обладатели квартир оставляют дома автомат, который каждый вечер на несколько часов включает освещение в квартире, создавая иллюзию присутствия хозяев . Зачастую это служит своего рода сторожевым устройством от непрошенных гостей. Другой пример — отказ в работе термостата компрессионного холодильника, в результате чего либо в холодильной камере нет холода, либо мотор работает беспрерывно и вскоре сгорает. Выходом из положения (временным — до покупки термостата, или постоянным, если холодильник старой модели) может стать автомат, периодически включающий холодильник.
Для схемы «ИНДИКАТОР ОДИНОЧНОГО ИМПУЛЬСА»
Радиолюбителю-конструкторуИНДИКАТОР ОДИНОЧНОГО ИМПУЛЬСА При проверке работоспособности устройств на интегральных микросхемах возникает необходимость индикация прохождения одиночного импульса.
Зарегистрировать появление одиночного импульса, порой очень короткого, в несколько десятков наносекунд, трудно более того с помощью специальных осциллографов.На рис.
1 приведена принципиальная индикатора появления одиночного отрицательного импульса.Puc.1Элементы D1.1 и D1.2 образуют триггер, к одному входу которого подключается выход испытуемого устройства, а к другому — через кнопку SI — подается напряжение логического нуля, возвращающее триггер в исходное состояние.
Перед началом работы с индикатором следует установить его в исходное состояние кратковременным нажатием на кнопку S1.
Если теперь подключить индикатор к испытуемому устройству, то первый же поступивший на вход импульс переключит триггер в другое устойчивое состояние и загорание светодиода V1 отметит появление импульса.
Для схемы «Антенный переключатель»
Узлы радиолюбительской техникиАнтенный переключатель Быстрое переключение антенны с приема на передачу и наоборот, когда нужно обеспечить полудуплексную работу телеграфом, по-прежнему остается проблемой в любительской радиосвязи.
UA3TCH предлагает антенные переключатели осуществлять на диодах 2А520А, имеющих прямое дифференциальное сопротивление 3,5 Ом, емкость в закрытом состоянии менее 1 пф и обратное напряжение 800 В (рис.
1).
Puc.1Когда лампа оконечного каскада передатчика закрыта, к антенне со стороны П-контура (если его добротность приблизительно 100) подключено активное сопротивление приблизительно 500 Ом.
Оно практически не шунтирует вход приемника, и поэтому во пора работы на прием нет необходимости отключать П-контур.
Более того, он несколько улучшает избирательность приемника, поскольку имеет последовательный резонанс ниже частоты приема.
Для схемы «АВТОМАТ ДЛЯ ПОЛИВКИ РАСТЕНИЙ»
Бытовая электроникаАВТОМАТ ДЛЯ ПОЛИВКИ РАСТЕНИЙПринципиальная схема простого автомата, включающего подачу воды на контролируемый участок почвы (например, в теплице) при уменьшении ее влажности ниже определенного уровня, приведена на рисунке. Устройство состоит из эмиттерного повторителя на транзисторе V1 и триггера Шмитта (транзисторы V2 и V4). Исполнительным механизмом управляет электромагнитное реле К1. Датчиками влажности служат два металлических или угольных электрода. погруженные в грунт.При довольно влажной почве сопротивление между электродами небольшое н поэтому транзистор V2 будет открыт, транзистор V4 — закрыт, а реле К1 — обесточено.
По мере высыхания почвы сопротивление грунта между электродами возрастает, напряжение смещения на базе транзисторов V1 и V3 уменьшается, Наконец, при определенном напряжении на базе транзистора V1 открывается
транзистор V4 н срабатывает реле К1. Его контакты (на рисунке не показаны) замыкают цепь включения заслонки или электрического насоса, осуществляющих подачу воды для поливки контролируемого участка почвы. При повышении влажности сопротивление почвы между электродами уменьшается, после достижения требуемого уровня открывается транзистор V2, транзистор V4 закрывается и реле обесточивается. Поливка прекращается. Переменным резистором R2 устанавливают порог срабатывания устройства, отчего в конечном итоге зависит влажность почвы на контролируемом участке. Защита транзистора V4 от бросков напряжения отрицательной полярности при выключении реле К1 осуществляется диодом V3.»Elecnronique pratique» (Франция), N 1461Примечание. В устройстве можно применить транзисторы КТ316Г (V1, V2), KТ602A (V4) и диоды Д226 (V3).
…
Была рассмотрена упрощенная схема термостата. Сейчас разберем второй ее вариант.
После проверки электросхемы на макетной плате, чувствовалась неудовлетворенность тем, что приходится применить целый корпус микросхемы ради использования одного инвертора. Конечно, возможно было заменить инвертор на транзистор, но хотелось обойтись двумя корпусами. Поэтому была применена электросхема, показанная на рис. 1.31.
Второй вариант самодельного термостата
В ней исключен инвертор, а управление ключами для RC-цепи паузы производится с выхода 14 разряда делителя DD1. Временные диаграммы работы двух соседних разрядов счетчика показаны на рис. 1.32а. Если делимая частота не изменяется, то интервалы срока tl, t2, t3, t4 одинаковы и равны половине периода импульсов младшего разряда счетчика.
При включении по предложенной схеме временная диаграмма будет примерно выглядеть, как на рис. 1.32б.
При появлении единицы на выходе 14 разряда счетчика (состояние 01) RC-генератор работает с включенными времязадающими элементами паузы — Rl, RЗ, Сl.
Следующее состояние счетчика 10. Единица на выходе 15 разряда вкл времязадающие элементы работы — R2, С2 и в параллель R2 подключаются резисторы Rl, RЗ, R4.
Генератор работает с иной частотой и поэтому период срока tl не равен интервалу срока t2. При состоянии счетчика 11 — в параллель включаются времязадающие элементы и паузы и работы.
Причем, если при параллельном включении емкости Сl, С2 суммируются, то значения резисторов вычисляются по известной формуле и всегда будут меньше меньшего значения из-за в параллель включенных (при указанных на схеме номиналах разность между максимальным и минимальным влиянием на величина электроцепи работы составит 1 кОм).
Период срока t3 будет отличаться от интервала t2, но их сумма составит срок работы холодильника. Состояние 00 интересно тем, что значения емкостей С l, С2 не только суммируются между собой, но и с малыми величинами емкостей переходов открытых ключей в последовательном включении. То есть, суммарная емкость времязадающей электроцепи будет очень маленькой.
Даже с включенным в RC-цепь большим сопротивлением Rl + RЗ+ R4 частота генератора будет большой, а период срока t4 составит доли секунды (максимально — 0,8 с, минимально — 0,2 с). Момент t4 прибавляется к интервалу tl и составляет период паузы. Интервал работы, при указанных на схеме номиналах, равно 20…23 мин. момент паузы изменяется от 3 до 30 мин. Практически определено, что любой режим холодильника возможно задавать изменением только длительности паузы.
Если вам необходимы другие интервалы периода работы и паузы, то надо руководствоваться простым правилом. Для уменьшения влияния времязадающих цепей на расчетную частоту при их совместном включении следует в RC-цепи, подключенной к старшему разряду счетчика (вывод 5 микросхемы DD1), увеличивать номинал емкости. А в RС-цепи, подключенной к младшему разряду счетчика (вывод 4) — увеличивать номиналы резисторов.
Единица с выхода 15 разряда счетчика сквозь сопротивление R5 и ключ на транзисторе VT1 вкл промежуточное электрореле Kl.
Промежуточное электрореле выбрано для того, чтобы уменьшить габариты блока питания. Для быстрого выхода холодильника на режим после размораживания, в разрыв базы транзистора возможно поставить тумблер. Один контакт тумблера пойдет на плюс питания, а второй на контакт 5 микросхемы DD1. Приблизительно через час непрерывной работы, холодильник наберет температуру и тумблер возможно переключить на режим регулирования температуры.
Примечание: в качестве альтернативного варианта можно применить ранее описываемый .
Детали самодельного термостата холодильника
Электрореле применено марки РЭС6 паспорт РФ0.452.145. Более мощное электрореле на 220 В может быть любым с контактами, выдерживающими коммутацию тока не менее 10 А. На рис. 1.33 дана топология платы со стороны печатных проводников, а на рис. 1.34 — вид со стороны установки элементов. Резисторы МЛТ0,125, R3 — СП00,5.
Конденсаторы: Cl — КМ5Б, С2 — К7317. Микросхему К561КТЗ возможно заменить без изменения печатной платы на К176КТ1.
Электрореле Кl и емкость фильтра С3 расположены совместно с блоком питания.
Данный электронный термостат для холодильника поможет в тех случаях, когда собственный (заводской) термостат неисправен или его точность работы уже недостаточна. В старых холодильниках используется механический термостат температуры с использованием жидкости или газа, которыми заполнен капилляр.
При изменении температуры меняется и давление внутри капилляра, которое передается на мембрану (сильфона). В результате термостат включает и выключает компрессор холодильника. Конечно же, подобная система термостатирования имеет низкую точность, и детали ее со временем изнашиваются.
Описание работы термостата для холодильника
Как известно температура хранения пищевых продуктов в холодильной камере должна быть +2…8 градусов Цельсия. Рабочая температура холодильника +5 градусов.
Электронный терморегулятор для холодильника характеризуется двумя параметрами: температура запуска и остановки (либо средняя температура плюс значение гистерезиса) компрессора.
Гистерезис необходим для предотвращения слишком частого включения компрессора холодильника.
В данной схеме предусмотрен гистерезис в 2 градуса при средней температуре в 5 градусов. Таким образом, компрессор холодильника включается, когда температура достигнет + 6 градусов и отключается при снижении ее до + 4 градусов.
Материал: АБС + металл + акриловые линзы. Светодиодная подсветка…
Этот температурный интервал достаточный для поддержания оптимальной температуры хранения продуктов, и при этом он обеспечивает комфортную работу компрессора, предотвращая его чрезмерный износ. Это особенно важно для уже старых холодильников, использующих термореле для запуска двигателя.
Электронный термостат является подходящей заменой оригинального термостата. Терморегулятор считывает температуру с помощью датчика, сопротивление которого меняется в зависимости от изменения температуры. Для этих целей довольно часто используют термистор (NTC), но проблема заключается в его низкой точности и необходимости в калибровке.
Для обеспечения точной установки контролируемой температуры и избавления от многочасовой калибровки, в данном варианте термостата для холодильника был выбран . Он представляет собой интегральную схему, линейно откалиброванную в градусах Цельсия, с коэффициентом 10 мВ на 1 градус Цельсия. В связи с тем, что пороговая температура близка к нулю, относительное изменение выходного напряжения велико. Поэтому сигнал с выхода датчика можно контролировать с помощью простой схемы состоящей всего из двух транзисторов.
Так как выходное напряжение слишком мало, чтобы открыть транзистор VT1, датчик LM35 включен как источник тока. Его выход нагружен резистором R1 и поэтому сила тока на нем изменяется пропорционально температуре. Этот ток влечет падение на резисторе R2. Падение напряжения управляет работой транзистора VT1. Если падение напряжения превышает пороговое напряжение перехода база-эмиттер, транзисторы VT1 и VT2 открываются, реле К1 включается, чьи контакты подключены вместо контактов старого термостата.
Резистор R3 создает положительно обратную связь. Это добавляет небольшой ток к сопротивлению R2, который сдвигает порог и тем самым обеспечивает гистерезис. Обмотка электромагнитного реле должна быть рассчитана на 5…6 вольт. Контактная пара реле должна выдерживать необходимый ток и напряжение.
Датчик LM35 расположен внутри холодильника в подходящем месте. Сопротивление R1 припаивается непосредственно к датчику температуры, что в свою очередь позволяет соединить LM35 с монтажной платой всего двумя проводами.
Провода соединяющие датчик могут внести в схему помехи, поэтому для подавления помех добавлен конденсатор С2. Схема работает от источника питания 5 вольт построенного . Потребление тока главным образом зависит от типа используемого реле. должен быть надежно изолированы от сети.
Большим преимуществом этой схемы является то, что она начинает работать сразу при первом запуске и не нуждается в калибровке и настройке. Если возникнет необходимость немного изменить уровень температуры, то это можно сделать путем подбора сопротивлений R1 или R2.
Сопротивление R3 определяет величину гистерезиса.
В этой статье мы будем рассматривать устройства, поддерживающие определенный тепловой режим, или же сигнализирующие о достижении нужного значения температуры. Такие устройства имеют очень широкую сферу применения: они могут поддерживать заданную температуру в инкубаторах и аквариумах, теплых полах и даже являться частью умного дома. Для вас мы предоставили инструкцию о том, как сделать терморегулятор своими руками и с минимумом затрат.
Немного теории
Простейшие измерительные датчики, в том числе и реагирующие на температуру, состоят из измерительного полуплеча из двух сопротивлений, опорного и элемента, меняющего свое сопротивление в зависимости от прилаживаемой к нему температуры. Более наглядно это представлено на картинке ниже.
Как видно из схемы, резистор R2 является измерительным элементом самодельного терморегулятора, а R1, R3 и R4 опорным плечом устройства. Это терморезистор. Он представляет собой проводниковый прибор, который изменяет своё сопротивление при изменении температуры.

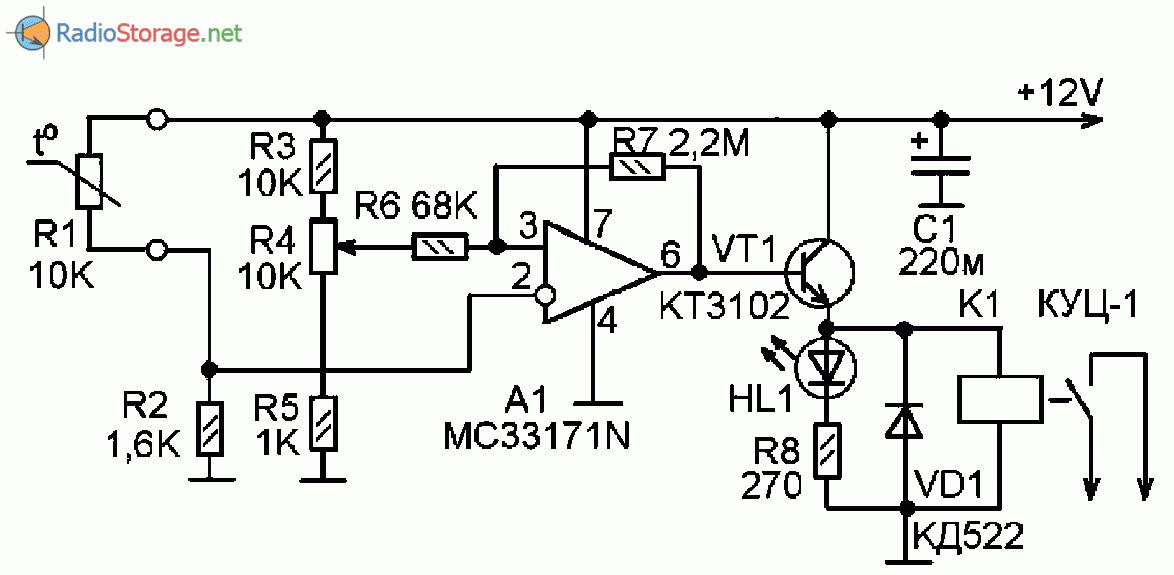

Элементом терморегулятора, реагирующим на изменение состояния измерительного плеча, является интегральный усилитель в режиме компаратора. Данный режим переключает скачком выход микросхемы из состояния выключено в рабочее положение. Таким образом, на выходе компаратора мы имеем всего два значения «включено» и «выключено». Нагрузкой микросхемы является вентилятор для ПК. При достижении температуры определенного значения в плече R1 и R2 происходит смещение напряжения, вход микросхемы сравнивает значение на контакте 2 и 3 и происходит переключение компаратора. Вентилятор охлаждает необходимый предмет, его температура падает, сопротивление резистора меняется и компаратор отключает вентилятор. Таким образом поддерживается температура на заданном уровне, и производится управление работой вентилятора.
Обзор схем
Напряжение разности с измерительного плеча поступает на спаренный транзистор с большим коэффициентом усиления, а в качестве компаратора выступает электромагнитное реле.
При достижении на катушке напряжения, достаточного для втягивания сердечника, происходит ее срабатывание и подключение через ее контакты исполнительных устройств. При достижении заданной температуры, сигнал на транзисторах уменьшается, синхронно падает напряжение на катушке реле, и в какой-то момент происходит расцепление контактов и отключение полезной нагрузки.
Особенностью такого типа реле является наличие — это разница в несколько градусов между включением и отключением самодельного терморегулятора, из-за присутствия в схеме электромеханического реле. Таким образом, температура всегда будет колебаться на несколько градусов возле нужного значения. Вариант сборки, предоставленный ниже, практически лишен гистерезиса.

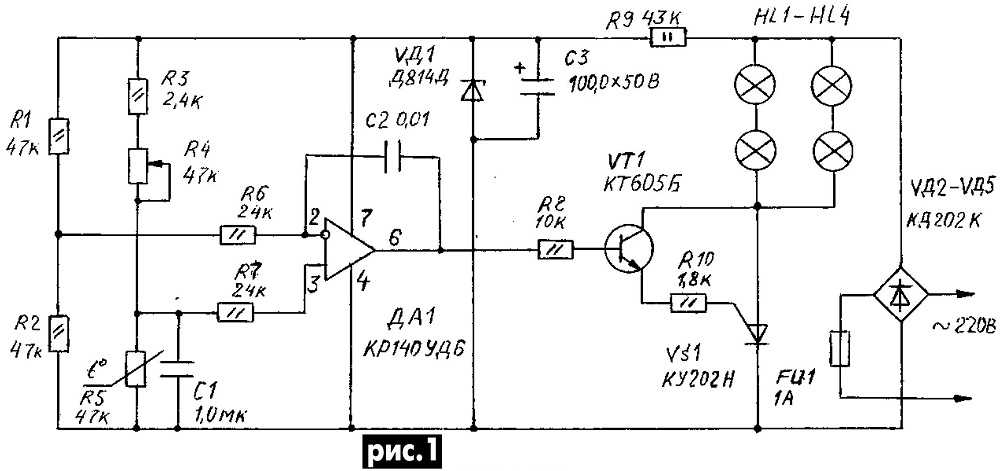

Принципиальная электронная схема аналогового терморегулятора для инкубатора:
Данная схема была очень популярна для повторения в 2000 годах, но и сейчас она не потеряла актуальность и с возложенной на нее функцией справляется. При наличии доступа к старым деталям, можно собрать терморегулятор своими руками практически бесплатно.
Сердцем самоделки является интегральный усилитель К140УД7 или К140УД8. В данном случае он подключен с положительной обратной связью и является компаратором. Термочувствительным элементом R5 служит резистор типа ММТ-4 с отрицательным ТКЕ, это значит, что при нагревании его сопротивление уменьшается.
Выносной датчик подключается через экранированный провод. Для уменьшения и ложного срабатывания устройства, длина провода не должна превышать 1 метр. Нагрузка управляется через тиристор VS1 и максимально допустимая мощность подключаемого нагревателя зависит от его номинала. В данном случае 150 Ватт, электронный ключ — тиристор необходимо установить на небольшой радиатор, для отвода тепла. В таблице ниже представлены номиналы радиоэлементов, для сборки терморегулятора в домашних условиях.
Устройство не имеет гальванической развязки от сети 220 Вольт, при настройке будьте внимательны, на элементах регулятора присутствует сетевое напряжение, которое опасно для жизни. После сборки обязательно изолируйте все контакты и поместите устройство в токонепроводящий корпус.
На видео ниже рассматривается, как собрать терморегулятор на транзисторах:

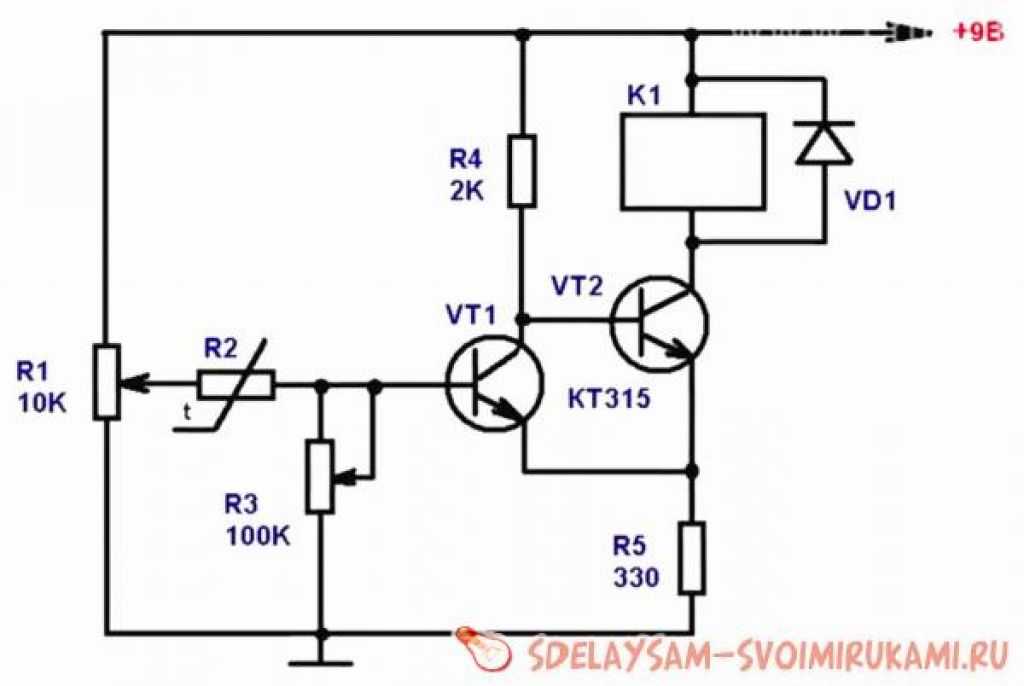

Самодельный термостат на транзисторах
Теперь расскажем как сделать регулятор температуры для теплого пола. Рабочая схема срисована с серийного образца. Пригодится тем, кто хочет ознакомиться и повторить, или как образец для поиска неисправности прибора.
Центром схемы является микросхема стабилизатора, подключенная необычным способом, LM431 начинает пропускать ток при напряжении выше 2,5 Вольт. Именно такой величины у данной микросхемы внутренний источник опорного напряжения. При меньшем значении тока она ни чего не пропускает. Эту ее особенность стали использовать во всевозможных схемах терморегуляторов.
Как видим, классическая схема с измерительным плечом осталась: R5, R4 – дополнительные резисторы , а R9 — терморезистор. При изменении температуры происходит сдвиг напряжения на входе 1 микросхемы, и в случае, если оно достигло порога срабатывания, то напряжение идет дальше по схеме.
В данной конструкции нагрузкой для микросхемы TL431 являются светодиод индикации работы HL2 и оптрон U1, для оптической развязки силовой схемы от управляющих цепей.
Как и в предыдущем варианте, устройство не имеет трансформатора, а получает питание на гасящей конденсаторной схеме C1, R1 и R2, поэтому оно так же находится под опасным для жизни напряжением, и при работе со схемой нужно быть предельно осторожным. Для стабилизации напряжения и сглаживания пульсаций сетевых всплесков, в схему установлен стабилитрон VD2 и конденсатор C3. Для визуальной индикации наличия напряжения на устройстве установлен светодиод HL1. Силовым управляющим элементом является симистор ВТ136 с небольшой обвязкой для управления через оптрон U1.

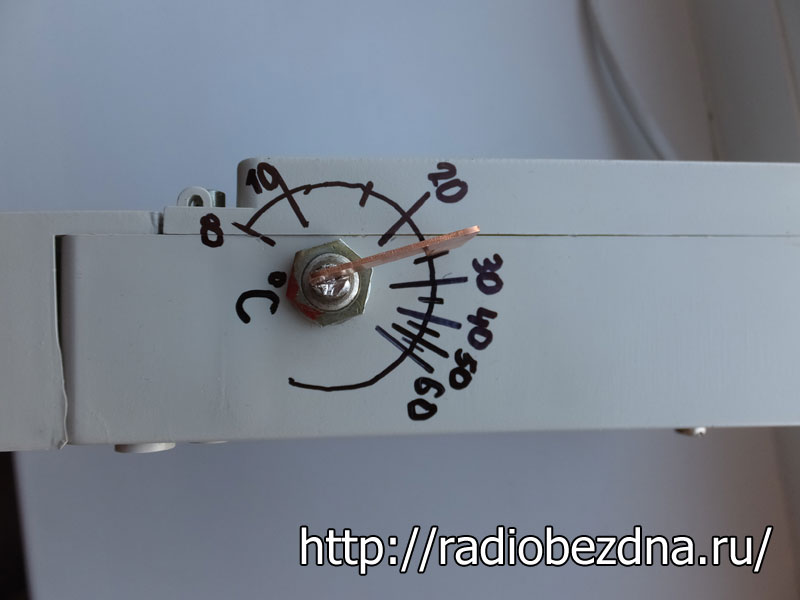

При данных номиналах диапазон регулирования находится в пределах 30-50°С. При кажущейся на первый взгляд сложности конструкция проста в настройке и легка в повторении. Наглядная схема терморегулятора на микросхеме TL431, с внешним питанием 12 вольт для использования в системах домашней автоматики представлена ниже:
Данный терморегулятор способен управлять компьютерным вентилятором, силовым реле, световыми индикаторами, звуковыми сигнализаторами.
Для управления температурой паяльника существует интересная схема с использованием все той же интегральной микросхемы TL431.
Для измерения температуры нагревательного элемента используют биметаллическую термопару, которую можно позаимствовать с выносного измерителя в мультиметре или купить в специализированном магазине радиодеталей. Для увеличения напряжения с термопары до уровня срабатывания TL431, установлен дополнительный усилитель на LM351. Управление осуществляется через оптрон MOC3021 и симистор T1.
При включении терморегулятора в сеть необходимо соблюдать полярность, минус регулятора должен быть на нулевом проводе, иначе фазное напряжение появится на корпусе паяльника, через провода термопары. В этом и является главный недостаток этой схемы, ведь не каждому хочется постоянно проверять правильность подключения вилки в розетку, а если пренебречь этим, то можно получить удар током или повредить электронные компоненты во время пайки. Регулировка диапазона производится резистором R3.
Данная схема обеспечит долгую работу паяльника, исключит его перегрев и увеличит качество пайки за счет стабильности температурного режима.
Еще одна идея сборки простого терморегулятора рассмотрена на видео:
Регулятор температуры на микросхеме TL431
Простой регулятор для паяльника
Разобранных примеров регуляторов температуры вполне достаточно для удовлетворения нужд домашнего мастера. Схемы не содержат дефицитных и дорогих запчастей, легко повторяются и практически не нуждаются в настройке. Данные самоделки запросто можно приспособить для регулирования температуры воды в баке водонагревателя, следить за теплом в инкубаторе или теплице, модернизировать утюг или паяльник. Помимо этого можно восстановить старенький холодильник, переделав регулятор для работы с отрицательными значениями температуры, путем замены местами сопротивлений в измерительном плече. Надеемся наша статья была интересна, вы нашли ее для себя полезной и поняли, как сделать терморегулятор своими руками в домашних условиях! Если же у вас все еще остались вопросы, смело задавайте их в комментариях.
Что такое Пельтье и как сделать термоэлектрический охладитель Пельтье своими руками?
Ознакомьтесь с этим руководством, чтобы узнать, что такое Пельтье, и узнать, как сделать термоэлектрический охладитель Пельтье своими руками. Эти модули Пельтье действительно крутые и простые в использовании!
Идея пришла мне в голову, когда я искал недорогой термоэлектрический холодильник своими руками. Вместо классического компрессора в этих холодильниках для охлаждения используются модули Пельтье. Главное преимущество этих устройств в том, что в них нет движущихся частей, нет хлорфторуглеродов (ХФУ), они управляются изменением подаваемого тока, имеют более длительный срок службы и их легко заменить в случае поломки.
В этом проекте я использовал свой блок питания ATX с коммутационной платой ATX, чтобы создать самодельный мини-холодильник с элементами Пельтье или холодильник с датчиком Пельтье с цифровым термостатом (W1209).
com/embed/UBNFrRsJJ08″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»» frameborder=»0″/> Проверьте эти модули Пельтье TEC12706 на Amazon (филиал)Содержание
Что такое Пельтье?Модули Пельтье состоят из керамического квадрата, содержащего два различных типа полупроводников. Модуль Пельтье действует как тепловой насос, когда на модуль подается электрический ток. Одна сторона Пельтье охлаждается, а другая нагревается. Есть два основных типа модулей, использующих эффект Пельтье; термоэлектрический охладитель (ТЭО) и термоэлектрический генератор (ТЭГ).
ТЭГ может выдерживать более высокие температуры и имеет тенденцию быть более эффективным при большей разнице температур между горячей и холодной сторонами. Эти модули в основном используются для выработки электрического тока путем нагревания одной стороны при сохранении температуры другой стороны. Они коммерчески используются для создания вентиляторов дровяных печей, работающих на тепле.
Для получения дополнительной информации о ТЭГ, проверьте мой другой пост о термоэлектрических генераторах. С другой стороны, модуль Пельтье, который я буду использовать в этом проекте, представляет собой термоэлектрический охладитель (ТЭО). Существуют различные типы TEC, и я решил использовать TEC1 12706.
К вашему сведению, ТЭ относится к термоэлектрическим. C обозначает нормальный размер по сравнению с маленьким размером (S). Цифра 1 обозначает номер этапа, который обычно равен одному. Следующие числа используются для определения количества пар и текущего рейтинга. Число 127 означает, что существует 127 пар полупроводников. Чем выше это число, тем более проводящим и эффективным будет этот модуль. Последнее число 06 относится к текущей емкости этого модуля Пельтье. Таким образом, в этом случае номинальный ток TEC1-12706 составляет 6 ампер. Дополнительную информацию об этих устройствах Пельтье можно найти в Википедии.
Эффективны ли термоэлектрические охладители? Эффективность модуля зависит от разницы температур между горячей и холодной сторонами элемента Пельтье.
Эти модули TEC более эффективны, когда разница температур между обеими сторонами ближе друг к другу. Таким образом, важно эффективно рассеивать тепло и холод, производимые с каждой стороны.
Для этого проекта я использую радиаторы, которые я взял со своего старого ПК, но вы можете использовать любой тип радиаторов, который сможете найти. Для повышения энергоэффективности радиаторы и модуль Пельтье следует собирать с использованием термопасты или теплопроводящих силиконовых прокладок. Таким образом, тепло и холод будут свободно рассеиваться на радиаторах и повышать эффективность охладителя Пельтье.
Я также использую компьютерные вентиляторы для рассеивания энергии на обоих радиаторах. Я использовал горячий клей, чтобы закрепить вентиляторы. Меньший нужно разместить над маленьким радиатором. Я использовал вентилятор на 24 В для внутренней стороны кулера, хотя я использую источник питания на 12 В.
Таким образом, скорость вентилятора снижается, а также выделяемое им тепло. Таким образом, ваш холодильник будет работать немного эффективнее.
Обязательно проверьте модуль Пельтье, прежде чем все подключать. Вы можете использовать батарею 1,5 В, чтобы увидеть, какая сторона горячая, а какая холодная. Вы должны подключить большой радиатор и вентилятор к горячей стороне и использовать меньший радиатор и меньший вентилятор для холодной стороны. Чтобы построить мини-холодильник на Пельтье, я использовал старую транспортировочную коробку из пенополистирола, которая была у меня под рукой. Опять же, чем больше изоляция, тем эффективнее будет ваш самодельный холодильник. Я выбрал этот, потому что было легко разрезать крышку и поместить в нее термоэлектрический модуль Пельтье.
AliExpress.com Продукт – Элемент Пельтье TEC1-12706 термоэлектрический модуль Пельтье 12706 TEC 12V холодильник своими руками Кулер Пельтье TEC1-12706 самодельный электронный
Для контроля температуры моего самодельного холодильника Пельтье я использую цифровой термостат W1209.
Этот переключатель контроля температуры дешев и прост в использовании. Вы можете установить желаемую температуру с точностью до 0,1 градуса. Датчик будет контролировать питание, включая и выключая модуль Пельтье, в зависимости от настроек.
Посмотрите на электрическую схему в конце этого поста, чтобы увидеть, как все подключить к датчику Пельтье и источнику питания. Модуль Пельтье TEC-12706 теоретически может потреблять до 6 ампер, поэтому ему нужен хороший источник питания. Я использовал старый блок питания ATX от своего компьютера и преобразовал его в настольный блок питания с помощью переходника ATX.
Эффективность охладителя Пельтье своими руками Я использовал горячий клей, чтобы закрепить вентиляторы. Меньший нужно разместить над маленьким радиатором. Я использовал вентилятор на 24 В для внутренней стороны кулера, хотя я использую источник питания на 12 В. Таким образом, скорость вентилятора снижается, а также выделяемое им тепло. Таким образом, ваш холодильник будет работать немного эффективнее.
Вы можете ожидать разницу в 10-15 градусов по Цельсию между температурой кулера и температурой окружающей среды. По Фаренгейту она поднялась с 70 до 50 градусов.
Этот холодильник явно не так эффективен, как классический компрессорный холодильник, но это крутая электронная штука, дешевая и простая в сборке! Посмотрите мои инструкции по монтажной плате ATX или мое видео на YouTube, чтобы получить дополнительную информацию об источнике питания лабораторного стола, используемом в этом проекте, и о том, как преобразовать блок питания вашего компьютера ATX. Я надеюсь, что вы найдете эту информацию полезной.
Материал, необходимый для изготовления охладителя Пельтье своими руками
Самодельный холодильник Пельтье:
— Модуль Пельтье TEC1 12706 (eBay) (AliExpress) (Amazon)
— Переключатель контроля температуры W1209, цифровой термостат (eBay) (AliExpress) (Amazon)
— Теплопроводящая силиконовая прокладка (eBay) (AliExpress) )
— Компьютерный вентилятор 8 см (eBay) (AliExpress)
— 4 см Компьютерный вентилятор 24 В (eBay) (AliExpress)
— Транспортировочная коробка из пенополистирола (или любой тип кулера, который у вас есть под рукой)
— Малый и большой радиаторы от старого ПК компьютер или любые радиаторы, которые у вас могут быть
— Электрические провода (я использую провода AWG14 и кабели Dupont)
— Пистолет для горячего клея
Преобразование блока питания ATX в лабораторный стол:
— Разделительная плата ATX (eBay) (AliExpress)
— Блок питания ATX (eBay)
Пожалуйста, посетите мою страницу Instructables, чтобы узнать больше об этом самодельном холодильнике Пельтье.
Прочтите также мой предыдущий пост, чтобы узнать, как использовать цифровой мультиметр DT830B для измерения напряжения и силы тока.
Предупреждение и отказ от ответственности
Блок питания ATX может выдавать ток, достаточный для серьезных травм или смерти. Я не несу ответственности за любые несчастные случаи или повреждения. Не стесняйтесь использовать партнерские ссылки, представленные на этой странице. Цены одинаковые, это анонимно, и таким образом вы можете поддержать создание этих видео.
Можно ли превратить холодильник в холодильную камеру?
« Вернуться к вопросам
Превращение холодильника в портативную холодильную камеру
В: У меня есть морозильный ларь, который хорошо подходит для лагерирования. Однако это оставляет мне мало места для лагерирования и контролируемой ферментации круглый год. Могу ли я превратить исправный холодильник/морозильник в небольшой портативный холодильник? Идея кажется осуществимой при условии, что охладитель правильно изолирован, но я не специалист по холодильному оборудованию и думаю, не слишком ли много я прошу от холодильника.
Вот план: я бы снял дверцы холодильника и морозильной камеры и соорудил бы дополнительную коробку, чтобы соответствовать дверным проемам. Изоляция из пенополистирола между стойками и внутри обеспечит изоляцию. Я хотел бы сбраживать лагеры при температуре около 50 ° F (10 ° C), а эли — около 65 ° F (18 ° C). В моем подвале около 58 ° F (14 ° C) зимой и около 72 ° F (22 ° C) летом.
Возможно ли это? Сколько кубических футов максимум должен занимать «холодильник»?
A: Несколько домашних пивоваров, с которыми я разговаривал, успешно удвоили размер своих холодильников, сняв двери и установив самодельный изолированный бокс. Поскольку холодильник открывается нечасто, компрессор может охлаждать большое пространство без особых усилий. Несколько указателей:
- Обязательно используйте водонепроницаемые материалы. Пенопласт – лучший выбор для утепления.
- Получите действительно хорошее плотное уплотнение вокруг двери.
Уплотнение имеет большее значение, чем значение «R» изоляции. - Убедитесь, что все внутренние поверхности вашей дополнительной коробки можно чистить.
- Используйте дополнительный термостат с диапазоном температур от –1 до 21 °C (30–70 °F). Большинство термостатов холодильников не поддерживают температуру выше 45 ° F (7 ° C), что слишком мало.
Уплотнение имеет большее значение, чем значение «R» изоляции. Нагреватель FermWrap
Стеклянный ферментер емкостью 3 галлона
Пластиковая ПЭТ-бутылка — 6 галлонов
Стеклянная бутыль на 5 галлонов
Пластиковая ПЭТ-бутылка — 5 галлонов
Стеклянная бутыль на 6 галлонов
Авторские права на все содержимое принадлежат MoreFlavor Inc., 2023. Все права защищены. Никакая часть этого документа или связанных с ним файлов не может быть воспроизведена или передана в любой форме и любыми средствами (электронными, фотокопированием, записью или иным образом) без предварительного письменного разрешения издателя.
