Тестовый режим стиральной машины samsung: Сервисный тест / тестовый режим стиральной машины SAMSUNG / Самсунг

Как войти в тестовый режим стиральной машины, правильное тестирование стиралок Ariston, Bosch, Electrolux и других марок

Как войти в тестовый режим

В процессе эксплуатации стиральных машин нередко возникают ситуации, связанные с неправильной работой приборов или их поломкой. Производители стиральной бытовой техники предусматривают в своих агрегатах особый тестовый режим, который помогает автоматически проверить работу всех основных узлов и механизмов. Это позволяет потребителю самостоятельно проверить работоспособность машинки, без ее вскрытия и без привлечения специалистов по обслуживанию и ремонту.

При проведении тестовой проверки:

• Не забыть проверить подключение СМА к коммуникациям;
• Следует вынуть контейнер для стирального порошка и промыть его, чтобы не осталось следов от стирального порошка;

• Необходимо удалить из барабана посторонние предметы и вещи, если они там присутствуют;

Важно: тестовый режим можно активизировать только при пустом барабане. Это особенно важно для тех, кто привык хранить в нем от стирки до стирки грязное белье.

• Проверить плотность закрывания загрузочного люка.

Принцип входа в тестовый режим у разных моделей и марок весьма похож. Он практически одинаков для моделей Хотпоинт (Hotpoint), Бош (Bosch), Эко (Эко), Электролюкс (Electrolux), Горение (Gorenje), Аристон  (Ariston), Aeg или Ewf.

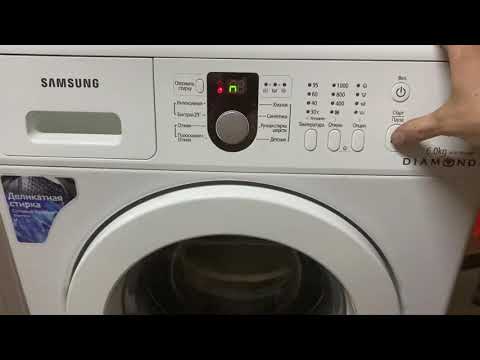

Машинки фирмы Самсунг могут служить примером того, как войти в тестовый режим стиральной машины с незначительными отличиями. Основной принцип тот же, как у популярной модели линейки Самсунг «Эко Бабл».

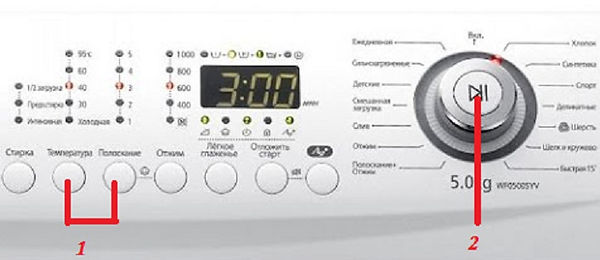

Чтобы войти в тестовую программу нужно:

• Нажать одновременно кнопки «Опции» и «отжим», а также сетевую кнопку. После этого в большинстве машин раздается характерный звуковой сигнал, и затем загораются световые индикаторы.  После того, как кнопки будут отпущены, СМА автоматически перейдет в ожидание тестовой проверки. Останется закрыть люк.
• Другой вариант в некоторых моделях — нажать одновременно и удерживать кнопки «1-2», при этом нажав клавишу «Вкл/Выкл».
  На дисплее должно появиться сообщение  «tE» или аналогичное, и замигать все индикаторы, показывая, что тестовый режим готов к работе;
• Если нажать затем клавишу «3» и кнопку «Пауза/Плэй», то начинается тестирование моторной группы.

Моторная группа СМА тестируется в несколько этапов и в строгой последовательности (Важно: на включение и выключение отводится по 3 миллисекунды):

• Электромагнитный клапан открывается для предварительной стирки (заполняет водой до нужного уровня барабан) — выключение;
• Стирка основная – выключение;
• Электромагнитный клапан открывается для полоскания – выключение;

• Включается помпа (сливной насос) – выключается;
• 1 реле электродвигателя включается – выключается;
• 2 реле электродвигателя включается – выключается;
• 3 реле электродвигателя включается – выключается;
• Реле ТЭНа включается (ТЭН отвечает за нагревание воды при стирке)– выключается;

• Дверца загрузочного люка открывается (период длится до тех пор, пока люк не будет закрыт вручную!).

В некоторых машинках эти манипуляции можно выполнить вручную, нажимаю указанные кнопки или аналогичные им (рекомендуется уточнять это в прилагаемой к стиралке инструкции):

• При нажатии на кнопку «Температура», которая отвечает за выбор режима температуры воды, включится проверка всех клапанов. Можно увидеть, как будет заполняться водой бак через 1-ю секцию контейнера для моющих средств. Если нажать на кнопку еще раз, то в бак начнет подаваться вода уже через второй отсек лотка. Таким образом, проверяются все секции клапана. После третьего нажатия подача воды прекратится;

• При нажатии на кнопку «Отжим» тестируется работоспособность шланга слива воды. Повторное нажатие приведет к включению насоса. Третье – к его отключению. Если все нормально, то можно переходить к проверке помпы ( в данном случае это Eco Bubble), нажав быстро дважды «Отжим». Через стеклянную дверцу загрузочного люка будет видно, как в барабане, заполненном водой, появляются пузырьки воздуха. Это означает, что программа пузырьковой стирки функционирует нормально;
• Выбор кнопки «Опции» активизирует проверку ТЭНа. Он включается на доли секунды и если ничего не меняется на панели, то нагревательный элемент в норме. В случае неисправности или неправильной работы ТЭНа, на дисплее высветится сообщение об ошибке.

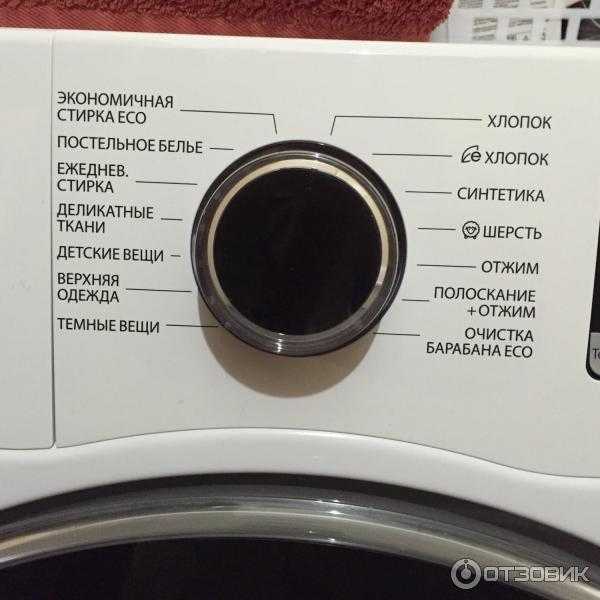

Обычно ручка, которая переключает виды программ стирки, помогает проверить различные датчики и электромотор на работоспособность. Селектор следует выставить на требуемый режим и проверить отдельный узел машинки. Чтобы проверить основную плату (силовую), датчик, отвечающий за уровень воды, датчик температуры или сам мотор, ручку необходимо  поставить в определенное положение:

• Селектор стоит на положении «Отжим» — на дисплее отражается текущая частота показаний датчика, контролирующего уровень воды. К примеру, если моргают цифры 16, 32 или 24, то соответственно понятно, что частотный показатель датчика имеет 16, 32 или 24 кГц;

• Если выставить ручку в направлении «Полоскание плюс Отжим» — на дисплее высветится показание датчика температуры воды внутри барабана и можно будет понять, насколько исправен датчик температуры;
• Положение «Быстрая стирка» — на экране высветится информация о состоянии силовой основной платы прибора. Сигналы «ОТ» или «Okey Test» означают, что все в порядке, а значок NT или «Not Test» свидетельствует о неисправности;
• Если поставить селектор на режим «Ручная стирка» — проверяется скорость, с которой вращается мотор. При данном положении ручки переключателя программ и одновременно нажатой кнопке «Старт/Пауза», начнет вращаться барабан, что говорит о нормальной работе электродвигателя. В случае его неправильной работы, на дисплее высветится соответствующее сообщение;

• При установке селектора в положение «Синтетика» — будет проверяться скорость, с которой крутится барабан – от самых низких до максимальных. При установке ручки в положение «Старт/Пауза» — информация начнет отображаться на светодиодных индикаторах панели управления. По завершении проверки скорости барабана необходимо выключить его вращение кнопкой «Старт/Пауза».

Как тестировать стиральную машину

Тестирование стиральных машин разных марок и моделей незначительно отличается в основном за счет используемых кнопок и клавиш. Как, например, у моделей Ardo, Whirlpool, Индезит, Zanussi, Вестел или Канди. Какие именно следует использовать для проверки тех или иных узлов машинки, можно узнать из инструкции к прибору.

Протестировать стиральную машину не сложно, главное разобраться, какие кнопки следует задействовать. Зажав нужные, в большинстве случаев машина отвечает веселым светом всех лампочек на панели управления. После этого. Нажав кнопку «Старт» (или аналогичную, в зависимости от марки и модели стиралки), активизируется запуск процесса тестирования.

Многие стиралки позволяют проводить тест при помощи всего одной кнопки (иногда она так и называется «Тест» или «Test»). От количества нажатий зависит, что именно будет проверяться.

Количество нажатий:

— начинается проверка барабана при обратном вращении – то есть против часовой стрелки;

— проверка барабана при отжиме;

— тестирование предельной скорости вращения барабана;

— проверка прессостата и клапана впуска воды. При этом будет залит полный бак воды, что должно отражаться на дисплее. При этом, обозначение пустого бака примерно  такое – 261 – 263, а полного – 230;

— проверка нагревательного  элемента, при котором ничего не отображается на экране дисплея;

— происходит контроль температуры нагрева воды, также не отражающийся на экране;

— проверяется двигатель при вращении в обычном режиме, то есть по часовой стрелке и на экране отображаются обороты;

—  проверка быстрого вкл/откл ТЭНа. При этом он нагреется на три секунды несколько раз и на экране появятся цифры, показывающие температуру нагрева воды в баке;

– проверка насоса отвечающего за слив воды. При этом вода будет медленно сливаться.

После полного слива воды, ее значение, отображающееся на дисплее должно стать снова в интервале между 261 и 261. Если на экране высвечивается цифра в диапазоне от 252 до 259, это означает, что воды слилась не полностью и необходимо найти причину этой неполадки.

После проведения тестирования, нужно последний раз нажать кнопку, что приведет к выходу машины из режима проверки.

Для чего нужно тестирование

Производители стиральной бытовой техники не зря закладывают в свои приборы программ тестирования. Это, во-первых, упрощает жизнь потребителю, поскольку большинство трудоемких и сложных процессов, связанных с проверкой, машина выполняет автоматически. Во-вторых, пользователь имеет возможность самостоятельно проверить прибор и выявить причину возникших неполадок, не прибегая к помощи специалистов.

Также данный тест помогает мастерам быстрее найти неисправность и повысить качество работы, при выполнении ремонта стиральной машины. Здесь читайте: сколько может служить стиральная машина и как продлить срок ее службы.

Сообщения о неисправностях стиральной машины

(для стиральных машин SWV-1200F/100F/1000F/800F, Р1291/Р1091/Р8091)

При возникновении неисправности подается звуковой сигнал, а на дисплее появляется мигающий с интервалом 0,5 сек код неисправности.

Электродвигатель машины и любые другие элементы электропривода при этом отключаются до устранения неисправности.

Неисправность системы подачи воды (сообщение Е1). Сообщение появляется, если при заливе воды изменение несущей частоты датчика уровня воды не превышает 50 Гц или если заданный уровень воды не достигается в течение как минимум 20 мин. Для сброса сообщения отключить машину кнопкой «ВКЛ/ВЫКЛ» и включить снова.

Неисправность системы слива воды (Е2). Сообщение появляется, если в начале цикла определения дисбаланса загрузки белья в барабане несущая частота меньше либо равна 25,3 кГц. Для сброса сообщения отключить машину кнопкой «ВКЛ/ВЫКЛ» и включить снова.

Перелив (ЕЗ). Сообщение появляется при завышенном уровне воды в баке, которому соответствует значение несущей частоты датчика уровня 22,4 кГц и выше. Сброс производится кнопкой ВКЛ/ВЫКЛ. Если несущая частота превышает 25,24 кГц, производится принудительный слив воды в течение 2 мин.

Открыта дверца люка (dE). Для снятия сообщения закрыть дверцу люка.

Дисбаланс белья в барабане (Е4). Для сброса сообщения отключить машину кнопкой «ВКЛ/ВЫКЛ» и включить снова.

Неисправность ТЭНа (Е5 и Е6). Сообщение появляется, когда после включения ТЭНа температура воды в течение 5 мин меняется больше чем на 40°С, либо в течение 10 мин меняется меньше чем на 2°С. Сброс производится кнопкой ВКЛ/ВЫКЛ.

Неисправность реле уровня (Е7). Нештатными значениями несущей частоты датчика уровня считаются значения 30,00 кГц (верхний уровень залива воды) и 15,00 кГц (нижний уровень). Неисправностью считается, когда одно из этих значений частоты держится в течение 5 сек или дольше. При возникновении этой неисправности на 3 мин включается слив, после чего сливной насос отключается и на дисплее появляется сообщение о неисправности.

Нештатные значения температуры (Е8). Нештатными считаются значения 60°С и более для синтетических тканей, 45°С и более для деликатных тканей, 45°С и более для шерсти. Если при заливе воды в бак температура воды является нештатной, принудительный слив воды в течение 2 мин (как при переливе). Алгоритм устранения неисправностей дан в табл. 2 приложения 1.

Внимание: плата управления стиральной машины залита полиуретаном, поэтому ее отдельные компоненты замене не подлежат, а цепи платы нельзя проверить щупом тестера. При замене платы следует соблюдать осторожность,

8

чтобы не повредить защитное покрытие. Перед выполнением операций с платой необходимо снять статическое электричество.

(для стиральных машин SWV-1200F/100F/1000F/800F, Р1291/Р1091/Р8091)

Для входа в тестовый режим (рис. 5):

1. Одновременно удерживая нажатыми кнопки «1» и «2», нажимают кнопку «ВКЛ/ВЫКЛ». На дисплее появляется сообщение (tE).

2. После нажатия кнопки «3» начинается тестирование моторной группы стиральной машины.

Рис. 5. Вход в тестовый режим стиральной машины.

Последовательность этапов тестирования моторной группы:

Открытие ЭК на предварительную стирку (0,3 сек) — ВЫКЛ (0,3 сек) —

Основная стирка (0,3 сек) — ВЫКЛ (0,3 сек) — Открытие ЭК на полоскание

(0,3 сек) ВЫКЛ (0,3 сек) — Включение сливного насоса (0,3 сек) —

ВЫКЛ (0,3 сек) — Включение реле 1 электродвигателя (0,3 сек) — ВЫКЛ (0,3 сек) — Включение реле 2 электродвигателя (0,3 сек) — ВЫКЛ (0,3 сек)

— Включение реле 2 электродвигателя (0,3 сек) — ВЫКЛ (0,3 сек)

Включение реле ТЭНа (0,3 сек) — ВЫКЛ (0,3 сек) — Открывание дверцы люка (этот режим длится, пока дверца остается закрытой).

Samsung WF448AAP Руководство пользователя Скачать PDF

Fast Track Устранение неполадок

Модель: WF448 ***/XAA

BOM Model Режим быстрого тестирования:

Примечание: Этот тест стирает все ошибки и память:

Для входа одновременно нажмите Soil, Signal и Power

при выключенном питании.

1. Загораются все светодиоды, и стиральная машина издает звуковой сигнал,0003

в режиме быстрого тестирования.

2. Устройство отображает версию программного обеспечения в течение секунды,

затем очищает EEprom.

3. После отображения версии программного обеспечения на ЖК-дисплее появится

информация о модели. Если отображается EEEE,

PCB в сборе неисправен.

4. Когда версия отобразится, поверните Jog-Dial так, чтобы

версия исчезла. Нажмите следующие клавиши

для проверки различных компонентов

Нажмите кнопку «Отжим», чтобы проверить цепь блокировки/отпирания двери.

Нажмите кнопку «Температура», чтобы циклически пройти через схему водяных клапанов.

Нажмите Уровень почвы, чтобы проверить циркуляционный/дренажный насос.

Нажмите «Сигнал», чтобы проверить водо/паровой нагреватель.

Когда на ЖК-дисплее отображается надпись Test или Spin,

нажмите Start/Pause для проведения проверки двигателя.

В тестовом режиме вы можете проверить движение по часовой и против часовой стрелки.0003

Движение двигателя против часовой стрелки. Однако уровень воды

должен соответствовать уровню воды нагревателя (24300)

, чтобы войти в тестовый режим.

В режиме отжима можно проверить двигатель на высоких оборотах.

Сервисный режим:

Этот режим позволяет более детально проверить работу и устранить неполадки.

В сервисном режиме могут быть выполнены следующие тесты:

Быстрый тест вращения: нажмите «Отложенный старт» и «Уход за серебром». Это

ускоряет барабанный двигатель с 0 до максимальных оборотов в минуту за несколько минут.

Примечание. Оставайтесь рядом со стиральной машиной во время этого теста, обнаружение дисбаланса будет обойдено, и дверца может не заблокироваться. Нажмите кнопку Start/

Pause во время теста, чтобы поддерживать скорость вращения в течение 10 минут

, прежде чем вернуться в режим тестирования Quick Spin.

Счетчик циклов: нажмите кнопку Сигнал, чтобы увидеть, сколько раз устройство

было использовано

Программное обеспечение №: Нажмите кнопку «Почва», чтобы просмотреть информацию о версии программного обеспечения.

Fast Time Down: нажмите кнопку Temp для перехода к следующему циклу.

Проверка кода неисправности: нажмите Silver Care, чтобы просмотреть сохраненные коды неисправности

, затем поверните Jog Dial, чтобы просмотреть коды ошибок. Нажмите Start/

Pause во время отображения кода, чтобы просмотреть количество циклов

с момента возникновения ошибки.

Периферийный вход (главная плата) Тесты:

1. Выберите Extra Wash

. Затем поверните Jog-Dial так, чтобы загорелся индикатор Extra

Rinse. Затем нажмите Старт/Пауза. Температура воды

будет отображаться в градусах Фаренгейта.

2. Выберите «Дополнительная стирка»

. Затем поверните Jog-Dial так, чтобы загорелся светодиод Extra Spin

. Затем нажмите Старт/Пауза. Отобразится статус двери

(OP, если открыта, CL, если закрыта).

3. Выберите «Дополнительная стирка»

. Затем поверните Jog-Dial так, чтобы задержка

Стартовый светодиод горит. Далее нажмите кнопку Старт/Пауза. Отобразится состояние переключателя замка двери

(UL, если разблокировано, Lo, если

заблокировано).

4. Выберите «Дополнительная стирка»

. Затем поверните Jog-Dial так, чтобы загорелся индикатор Pre

Wash. Далее нажмите кнопку Старт/Пауза.

Частота воды будет отображаться.

5. Выберите «Дополнительная стирка»

. Затем поверните Jog-Dial так, чтобы загорелся индикатор My Cycle

. Затем нажмите Старт/Пауза

. Состояние комплекта AG

будет отображаться через 3 секунды. («ㅂE», если комплект AG неисправен

. «—», если комплект AG работает нормально)

ВАЖНОЕ ЗАМЕЧАНИЕ О БЕЗОПАСНОСТИ – «Только для техников» Этот сервисный лист

предназначен для использования лицами иметь опыт работы в области электротехники, электроники и механики

и знания на уровне, обычно считающемся приемлемым в сфере ремонта бытовой техники.

Любая попытка починить крупную бытовую технику может привести к травмам персонала и имущества

урона.

Производитель или продавец не несут ответственности и не принимают на себя никакой ответственности за травмы или ущерб любого рода, возникшие в результате использования данного технического описания.

Обратите внимание: существует три версии

этой модели

, убедитесь, что вы заказываете правильные детали для версии

, которую вы обслуживаете.

Проверка очистки EEPROM

Выключите питание, одновременно нажмите кнопку «Отложенный запуск», «Сигнал» и «Питание» на

. Хорошо = Хорошо Неудача = НЕУДАЧА

Будет очищена вся память, включая коды ошибок

Это необходимо сделать при установке новой основной платы

Внимание! Получите коды ошибок из «Сервисного режима» ПЕРЕД входом в «Режим быстрого тестирования»

Режим быстрого тестирования стиральной машины Samsung Тест дренажного насоса

Стиральные машины Samsung имеют уникальную функцию «Быстрый тест», которая предназначена для использования потребителем, когда у него возникает проблема со стиральной машиной, и ему необходимо определить, нуждается ли она в ремонте или нет.

Режим быстрой проверки стиральных машин Samsung Проверка сливного насоса предназначена для того, чтобы помочь пользователям определить, правильно ли работают их стиральные машины. Эта функция также может сказать, сколько воды используется во время каждого рабочего цикла. Вы можете использовать эту информацию, чтобы максимально эффективно использовать стиральную машину.

Чтобы узнать больше об этой замечательной функции стиральной машины Samsung, пройдите быструю проверку здесь.

Зачем мне проверять сливной насос стиральной машины Samsung?

Сливной насос в тестовом режиме стиральной машины Samsung — это простой и удобный способ проверить состояние сливного насоса вашей стиральной машины.

Может использоваться со стиральными машинами любой марки, включая модели с фронтальной загрузкой. Установка состоит из блока управления и съемного модуля.

Блок управления вашей стиральной машины содержит все электронные компоненты, обеспечивающие работу машины. Вставной модуль подключается к водосточной трубе стиральной машины и подает питание на блок управления.

Что делает тест быстрого слива стиральной машины Samsung?

Тест быстрой настройки стиральной машины Samsung предназначен для того, чтобы помочь вам определить, правильно ли работает ваша стиральная машина. Он покажет вам, сколько воды уходит в стиральную машину.

Также поможет определить, сколько воды выходит из стиральной машины после каждого цикла работы. Он также сообщит вам, сколько времени требуется для завершения каждого рабочего процесса.

Используя эту информацию, вы можете быть уверены, что используете максимальное количество воды и энергии, сохраняя при этом хорошие результаты очистки.

Как работает тест?

Сливной насос управляется электронным переключателем на передней панели стиральной машины.

Если вы можете найти руководство для вашей конкретной модели стиральной машины, там должно быть указано, как получить доступ к этому элементу управления. Возможно, потребуется открутить несколько винтов, чтобы добраться до него. Как только вы это сделаете, проверьте, установлен ли переключатель в положение «включено». Если нет, то выключите его.

Если все равно не работает, попробуйте отключить питание стиральной машины. Подождите около пяти минут, а затем снова включите его. Если проблема не устранена, обратитесь к специалисту по обслуживанию, который должен будет открыть машину для диагностики проблемы.

Стиральная машина Samsung имеет два разных типа быстрых тестов:

Быстрый тест 1 — Быстрый цикл стирки

Этот тип быстрого теста начинается с того, что машина наполняет бак горячей водой. Затем машина запустит цикл быстрой стирки. Во время цикла быстрой стирки стиральная машина выполняет несколько циклов стирки. Когда стиральная машина завершит цикл быстрой стирки, она автоматически выключится. Теперь вы можете либо позволить машине продолжать работать в обычном режиме, либо нажать кнопку «Пуск», чтобы начать еще один быстрый тест.

Быстрый тест 2 – Цикл быстрой сушки

Этот тип быстрого теста начинается с того, что машина наполняет барабан теплой водой. Стиральная машина начнет цикл быстрой сушки. Во время процесса быстрой сушки стиральная машина с верхней загрузкой вращает белье внутри барабана, удаляя лишнюю влагу. После завершения цикла быстрой сушки пользователь может продолжить работу со стиральной машиной в обычном режиме или нажать кнопку «Пуск», чтобы начать еще один цикл быстрой проверки.

Как узнать, хорошо ли работает дренажный насос?

В вашей стиральной машине есть сливной насос, который откачивает воду из бака. Сливной насос предназначен для автоматического отключения по истечении определенного периода времени. Это называется временным циклом.

Вы можете самостоятельно изменить настройки таймера с помощью элементов управления на передней панели стиральной машины. Кроме того, это поможет вам узнать, правильно ли работает сливной насос, и вам нужно будет снять защитную пластину с нижней стороны вашей стиральной машины.

В центре крышки есть два небольших отверстия. Одно отверстие предназначено для сливного шланга, а другое — для вентиляции.

Снимите оба шланга и загляните внутрь стиральной машины. Если сливной шланг заполнен водой, вероятно, дренажный насос работает нормально.

Если сливной шланг не заполнен водой, то либо сливной шланг забит мусором, либо неисправен сам сливной насос.

Часто задаваемые вопросы:

Вопрос: Как починить стиральную машину, которая не сливает воду?

Ответ: Существует множество причин, по которым стиральная машина не сливает воду. Вот некоторые из наиболее распространенных: слишком низкий уровень воды или недостаточно полная ванна, закупорка сливной линии, сливной шланг отсоединен от стиральной машины, сливной клапан застрял в открытом положении и т. д.

Вопрос: Будет ли стиральная машина Samsung с фронтальной загрузкой самостоятельно сливать мусор из фильтра?

Ответ: Погрузчик Samsung с вертикальной загрузкой очень большой вместимости (до 18 кубических футов) может использоваться как машина с фронтальной или вертикальной загрузкой.
