Как сделать токарный и фрезерный станок из стиральной машины

Хотите иметь собственный токарный и фрезерный станок? Не обязательно отправляться в магазин за покупкой, можно изготовить самодельный токарный станок из двигателя стиральной машины.

Из этой статьи вы узнаете, как изготовить основные части устройства, выполнить их сборку и подключить станок.

Инструкция: как сделать токарный станок из двигателя стиральной машины

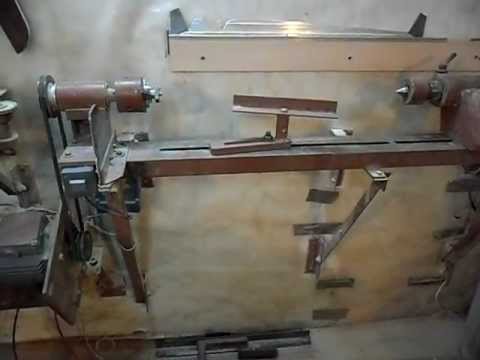

Рассмотрим, как из двигателя стиральной машины-автомат сделать токарный станок для работ по дереву. С его помощью вы сможете резать заготовки, рассверливать отверстия, заниматься шлифовкой.

В станке есть основные части и узлы:

передняя бабка;
задняя бабка;
подручник;
рама.

Для работы может использоваться асинхронный электродвигатель от стиральной машинки. Двух скоростей – на 400 и 3000 оборотов в минуту – будет достаточно.

Теперь рассмотрим подробно, как изготовить каждый узел и собрать цельную конструкцию своими руками.

Передняя бабка

От устройства передней бабки, а также мощности мотора будут зависеть рабочие параметры устройства, размер заготовок. Шпиндель должен быть надежным, поскольку он подвергается радиальным и осевым нагрузкам, когда поджимается задней бабкой.

Действуйте так:

Корпус изготавливается из 140 швеллера, который разрезается на части и сваривается в единую конструкцию под углом 90 градусов. Корпус должен выйти 300х265 мм.

На меньшей стороне проделывается разъем для подшипникового узла. Само устройство можно взять из стиральной машины, только подогнать под необходимые размеры.
Подшипниковый узел устанавливается в отверстие через паронитовую прокладку, закрепляется болтами на корпусе.
Подшипники от стиралки остаются в узле, но удаляется сальник. Вместо него поставьте упорный подшипник.
Отдельно изготавливается шкив для ремня, диаметром 70 мм, и вал с предусмотренными местами для посадки подшипников.
Внутрь конструкции швеллера устанавливается основа для фиксации электродвигателя.
Натягивается поликлиновый ремень – чтобы сделать это, перемещайте мотор вдоль крепления.
Задняя часть мотора крепится к швеллеру.

С изготовлением передней бабки закончили.

Задняя бабка

Один из главных элементов, который позволяет прижимать деревянную заготовку к передней бабке. От надежности крепления задней бабки зависит, насколько работа будет качественной и безопасной. От длины выдвижного элемента бабки будут зависеть размеры вытачиваемых деталей.

Приступайте к работе:

Возьмите два швеллера шириной 140 мм. Соедините их, используя четыре полосы из металла.
К нижней части корпуса приварите две перегородки при помощи сварочного аппарата.
В перегородках закрепите две втулки размером 14х20 мм. Одна втулка приваривается, а другая закрепляется двумя винтами.
Вал изготовляется под втулки: диаметр 20 мм, края 14 мм, центр смещен на 2 мм. После установки вал должен опускаться и подниматься при вращении. Во время движения сверху и снизу должен быть зазор 4 мм, что позволит зажимать и отпускать переднюю бабку.
Возьмите два отрезка трубы длиной 30-40 мм и диаметром 21-23 мм. Приварите их к головкам болтов М12. Сварите трубки вместе, соединив проволокой толщиной 3-4 мм.
Приделайте ручку на конец вала, который выходит из втулки.

Соберите устройство, как показано на фото, и прикрепите болты к пластине.

Ее нужно поджать гайками так, чтобы конструкция зафиксировалась на опоре, когда вы проворачиваете ручку от себя. При движении на себя она должна опускаться и передвигаться вдоль опоры. Это позволит быстро перестроить станок для обработки разных деталей.

Теперь нужно сделать пиноль с вращающимся центром:

Возьмите три прямых подшипника и один упорный.
Пиноль выполните из толстой трубы с квадратным сечением и габаритами 30х30 мм. Отфрезеруйте грани до 29х29 мм. С одного конца закрепите ее гайкой М12, с другой – стержнем длиной 12 мм. На стержень напрессуйте три подшипника.
Изготовьте корпус для пиноли из трубы с квадратным сечением 29х29 мм.
С одного конца корпус полностью закрывается, остается лишь центровое отверстие. С другой – предусмотрен разрез, где приварена гайка с ушком. Таким образом, засовывая болт в гайку с ушком, вы сможете закрепить пиноль.
Возьмите шпильку, где с одного конца должна быть резьба М12, а с другой М8. На конец М8 накручивается маховик и закрепляется гайка М8.
К корпусу пиноли приварите два куска уголка и закрепите на задней бабке.
Настройте заднюю бабку соответственно, чтобы ее центровая ось, вращаясь, совпадала с осью шпинделя передней бабки.

Подручник

От правильности изготовления подручника зависит, насколько прибор будет безопасен и удобен в работе. Чтобы подручник легко перестраивался и надежно закреплялся, нужно сделать эксцентриковый зажим.

Возьмите шток от амортизатора.
Изготовьте две втулки с бортами. Их диаметр должен быть 26 мм. Проделайте в них отверстия размером 14 и 10 мм. Они должны смещаться на 2 мм от центра.
С большего конца просверлите отверстия с резьбой, чтобы зафиксировать втулки на оси винтами.
Возьмите обрезок трубы так, чтобы его диаметр был немного больше штока. К нему приваривается пруток с резьбой М12.
Для изготовления корпуса возьмите швеллер размером 80х40 мм. Внутрь вварите две перегородки, проделайте в них отверстия. В отверстия приварите втулки диаметром 26,5 мм и длиной 19 мм.
Конструкция должна иметь люфты, чтобы шток мог вращаться.
Чтобы закрепить подручник, к штоку приварите отрезок трубы. Разрежьте ее на конце и с обеих сторон приварите гайку и втулку. Вкручиваясь, болт должен зажимать подручник.

Из мотора стиральной машинки нужно сделать пусковое устройство. Поэтому подключение выполняется по схеме.

Обязательно изготовьте кожух для двигателя. Сделать его можно из кусков ламината. На корпус установите регулятор оборотов, который позволит выполнять работу разной сложности.

Как сделать фрезерный станок

Изготовить фрезерный станок с двигателем из стиральной машины можно по той же схеме, что токарный. Используйте в конструкции переднюю и заднюю бабку. Обработка деталей может выполняться с помощью резца, стамески или фрезера.

Самоделки из мотора стиральной машины получаются надежными и простыми в использовании. Главное – подготовка подробных чертежей, поскольку в данных конструкциях все должно быть точно.

Используйте самодельные токарный и фрезерный станок для обработки дерева и других бытовых нужд.

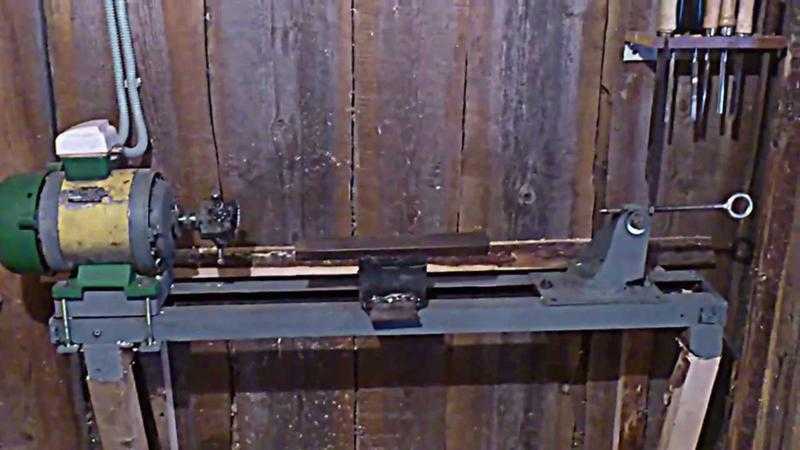

Самодельный токарный станок из двигателя стиральной машины

Самодельный токарный станок для работы по дереву, сделанный из подручных материалов. Подробное описание изготовления станка с фото, всех узлов и деталей.

Приветствую любителей самоделок! Сегодня мы рассмотрим довольно интересный токарный станок сделанный своими руками одним из умельцев.

Конструкция станка проста и практична, в качестве силового агрегата используется двигатель от стиральной машины, также сделана понижающая ременная передача, получается неплохой крутящий момент, которого для станка хватает с головой.

Давайте рассмотрим самоделку более подробно.

— электродвигатель от стиральной машины;
— ремень и пара шкивов;

— контроллер для управления оборотами электродвигателя;
— резьбовые стержни;
— болты, гайки, шайбы;
— профильные трубы;
— швеллер;
— патрон от дрели;
— куски круглых труб;
— подшипники.

Далее на фото показан процесс изготовления самодельного токарного станка.

Начинаем с изготовления станины.
Для изготовления станины нам понадобится два куска швеллера.

Свариваем швеллеры на концах кусками толстой листовой стали.

Ножки для станины, также сделаем из швеллеров.

Теперь сделаем переднюю бабку для станка.

В качестве стойки для бабки, автор приварил два куска прямоугольной профильной трубы к станине и сделал наверху прорези для установки втулки.

Втулка делается довольно просто, нам понадобится резьбовой стержень, гайки и два подшипника.

В качестве корпуса автор использовал кусок круглой трубы подходящего диаметра. Подшипники нужно надежно зажать в трубе, для этого трубу разрезаем вдоль и затем зажимаем в тисках вместе с подшипниками.

Завариваем стык. Вот и все, теперь готовую втулку нужно надежно приварить к стойке.

На ось устанавливаем шкив для ременной передачи.

Задняя бабка изготавливается примерно так, как и передняя, только вместо втулки с подшипниками сюда устанавливаются гайки и резьбовой стержень с ручкой. Бабка должна ездить по станине, для этого нужно сделать удобную систему фиксации. Автор использует эксцентриковый узел, чтобы быстро и просто фиксировать или отпускать бабку, когда это нужно. Основной бабки является кусок толстой листовой стали.

Задняя бабка готова.

Теперь нужно изготовить подручник.

Нам понадобится два уголка или швеллер подходящего размера, это детали понадобятся для основы, которая будет устанавливаться на станину. Автор сваривает два уголка, чтобы получить швеллер нужного размера. Торцы изделия завариваем листовой сталью. Внутри детали проходит труба, которая закреплена на оси со смещением. В итоге здесь тоже получается эксцентриковый механизм, благодаря которому упор легким движением руки фиксируется на станине.

Упор должен регулироваться и по высоте, для этого в качестве стойки автор использует кусок трубы, в которую вставляется другая труба, с расположенным на ней упором. Все это дело затягивается при помощи хомута в виде болта с гайкой.

Подручник готов.

К станине крепим двигатель и устанавливаем шкив и ременную передачу. На двигателе есть два уха, для одного из них привариваем кусок трубы к станине подходящего диаметра. А напротив другого уха — устанавливается натяжитель в виде болта и гайки. Теперь можно установить ремень и натянуть его.

Делаем защитный кожух для ремня. Свариваем каркас вокруг двигателя и передней бабки из квадратной профильной трубы. К каркасу при помощи саморезов прикручиваем листовой металл. Получается аккуратно и надежно.

Электродвигатель подключаем к сети, через регулятор оборотов (можно приобрести на Алиэкспресс или в магазинах электро товаров). В итоге можно будет следить за оборотами и довольно точно их регулировать.

Токарный станок готов, осталось его покрасить и можно приступать к работе.

На дисплее показано количество оборотов электродвигателя, обороты регулируются небольшой ручкой, что очень удобно.

В завершении автор изготовил некоторые насадки для станка.

Для передней бабки предусмотрено две насадки, одна дисковая с отверстиями для крепления деталей различных габаритов и вторая насадка с шипами, позволяет устанавливать заготовки небольшого диаметра. На заднюю бабку устанавливается патрон от дрели с приваренной гайкой или обычный упор.

На таком станке, можно изготавливать различные изделия из дерева — рукоятки для ручного инструмента, ножки для стульев, столов, декоративные элементы для деревянных лестниц и прочее.

В этом видео, также показан процесс изготовления этой самоделки:

Как сделать токарный станок по дереву: 9 идей для мастерской

Дерево является наиболее востребованным материалом для мастеров Кулибиных и прочих самодельщиков.

Во многом его популярность обусловлена не только универсальностью в применении, но также доступностью и простотой обработки.

В большинстве случаев для работы с деревом можно использовать свой личный ручной инструмент, который у каждого найдется в наличии: ножовки по дереву, рубанки, стамески, шлифовальные бруски.

Применяются и различные виды электроинструмента: дрель, шуруповерт болгарка, ручной фрезер. Купить их может практически каждый, тем более если человек занимается деревообработкой.

Читайте также: Гаражное использование двигателя от стиральной машины

Но в тех случаях, когда необходимо придать деревянной заготовке цилиндрическую форму, выточить ручки для инструмента, сделать шкивы, а также подсвечники и другие декоративные элементы, без токарного станка не обойтись.

Купить такое оборудование — не всегда по карману. Но всегда есть альтернативный вариант.

Например, простой станочек при желании можно изготовить самому. Это не так уж и сложно, как может показаться сначала.

На нашем сайте представлены разные варианты самодельных токарных станков по дереву: от примитивных, несложных в изготовлении и бюджетных до универсальных конструкций. Благодаря такому разнообразию вариантов, вы можете выбрать то, что подходит именно вам.

Читайте также: Как сделать мини токарный станок из обычной электродрели

Содержимое

1 Устройство токарного станка по дереву
2 Возможности самодельного станка
3 Реализация привода
- 3.1 Использование дрели
- 3.2 С мотором от стиралки
4 Какое дерево можно обрабатывать
5 Правила использования и техника безопасности
6 Компактный токарный станочек из маленькой болгарки
- 6. 1 Основные этапы работ
- 6.2 Видео по теме
7 Как сделать копировальный токарный станок по дереву
- 7.1 Приступаем к работе
- 7.2 Видео по теме
8 Токарный станок из двигателя от стиральной машины
- 8.1 Основные этапы работ
- 8.2 Видео по теме
9 Токарный станок по дереву из подручных материалов
- 9.1 Основные этапы работ
- 9.2 Видео по теме
10 Как собрать токарный станок из бензопилы
- 10.1 Изготавливаем основание
- 10.2 «Доработка» бензопилы
- 10.3 Изготовление центрирующего конуса
- 10.4 Как сделать регулируемый подручник
- 10.5 Приступаем к работе
- 10.6 Видео по теме
11 Настольный токарный станок с приводом из электродрели
- 11.1 Основные этапы работ
- 11.2 Видео по теме
12 Токарный станок из электродвигателя и ручной циркулярки
- 12.1 Необходимые материалы
- 12.2 Сборка токарного станка
- 12. 3 Принцип работы
- 12.4 Видео
13 Как сделать деревянные шары на мини токарном станке
- 13.1 Технология изготовления деревянных шаров
14 Механический токарный станок по дереву с ножным приводом
- 14.1 Основные этапы работ
- 14.2 Видео

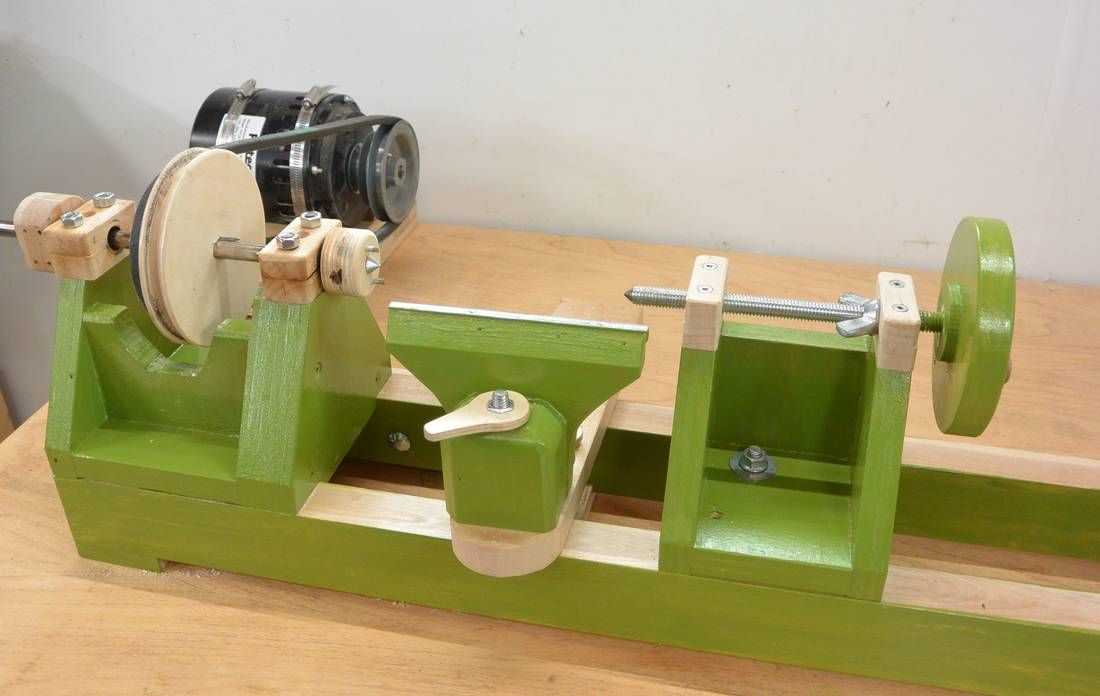

Устройство токарного станка по дереву

Прежде чем приступить к изготовлению и сборке, важно для начала ознакомиться с конструктивными особенностями оборудования. Здесь можно выделить пять ключевых узлов.

Базой самоделки является основание (или правильно будет сказать — станина). На неподвижной площадке располагаются все другие конструктивные элементы, без которых невозможна работа станка.

Основание должно быть основательным (простите за тавтологию), прочным и надежным. Для станины мастера-самодельщики используют как металлические, так и деревянные площадки.

Читайте также: Эксцентриковый зажим из дерева своими руками

Еще одними важными конструктивными элементами являются так называемые бабки. Без них работа в принципе невозможна. Именно между ними фиксируется обрабатываемая заготовка.

Обратите внимание: от того, насколько ответственно вы подойдете к сборке и установке бабок токарного станка по дереву напрямую будет зависеть качество обработки заготовки. Поэтому рекомендуем сначала ознакомиться с основными нюансами. Важное и обязательное условие — их центра должны быть соосными.

Для их изготовления целесообразно использовать именно металл (чем толще, тем лучше), однако есть немало альтернативных конструкций, в которых они реализованы из фанеры или дерева.

Изготавливая для себя токарный станок по дереву своими руками, не стоит забывать об изготовлении подручника.

Читайте также: Детектор скрытой проводки своими руками: 2 интересных идеи

Это пятый конструктивный элемент, который хоть и не влияет непосредственно на работу станка, как предыдущие, но обязательно должен быть.

Регулируемый подручник служит опорой для токарных инструментов, а именно — столярных резцов, с помощью которых происходит обработка деревянной заготовки.

Есть и более сложные в изготовлении «домашние» конструкции — к примеру, работающие совместно с копиром. Их тоже можно сделать самостоятельно, но в данном случае потребуется определенный опыт, ну и умение работать с чертежами.

Возможности самодельного станка

Понятно, что гаражные мини «версии» заводских моделей отличаются от последних по многим параметрам. Тем не менее работать на них можно, и они неплохо справляются со своей задачей.

Выточить декоративный деревянный подсвечник или ручку для стамески и напильника — с этой операцией справится даже самый простецкий станок с приводом от электродрели, собранный из дерева.

Подробно о том, как собрать такой токарный станочек из бросовых материалов и на скорую руку, можно прочитать на нашем сайте в данной статье.

Если же вам требуется агрегат для более серьезных работ, то станину лучше изготовить основательную — из толстого металла.

На самодельных конструкциях можно без проблем вытачивать деревянные шкивы для каких-либо гаражных самоделок, разные цилиндрические детали, красивые пепельницы из дерева и др.

Еще раз хотим обратить ваше внимание на то, что собрать токарный станок для дерева своими руками будет выгодно, если вам необходимо обрабатывать (обтачивать) малогабаритные заготовки и в малых объемах. Для более серьезных и ответственных вещей лучше приобрести заводские конструкции.

Реализация привода

Многих мастеров и самодельщиков часто интересует даже не то, как сделать токарный станок по дереву, а какой привод выбрать.

Тут, конечно, все зависит от ваших возможностей, а также от того, что именно вы собираетесь делать, какие детали вытачивать.

Если речь идет о бюджетном варианте, для которого не требуются чертежи и серьезные расчеты, то с ролью привода вполне справится электродрель. Это один из наиболее часто применяемых вариантов.

Некоторые мастера используют вместо обычного привода из электродрели угловую шлифмашинку (болгарку), но широкого распространения такое конструктивное решение не получило.

Тем более, что использование болгарки без регулировки оборотов — вообще нецелесообразно. Подробнее об изготовлении токарного станка из УШМ читайте в нашей статье.

Если вам нужна конструкция, чтобы изготавливать разные поделки и детали из дерева, то имеет смысл использовать электродвигатель, который посредством ремня будет соединяться с приводными шкивами (причем они должны быть разного диаметра).

При это сам токарный станок, а точнее его основные элементы желательно изготавливать из металла. В данном случае конструкция получится не только надежной и основательной, но и безопасной, что тоже немаловажно.

Использование дрели

Как уже было написано ранее — одной из наиболее популярных конструкций для гаража и домашней мастерской является простейший токарный станочек на базе электродрели.

Изготовить его несложно, а работать на нем — просто. Для изготовления основных конструктивных элементов можно использовать то, что найдется у вас под рукой.

Например, станину можно сделать из куска металлической двутавровой балки. Также можно взять за основу швеллер или строительный уголок — очень много вариантов.

Сами бабки можно сделать из того же двутавра. Также необходимо будет сделать простой хомут для надежной жесткой фиксации электродрели на своем месте.

Такой мини токарный станок по дереву можно установить прямо на рабочем столе, а после окончания работ — убрать в угол мастерской, сняв с него дрель.

С мотором от стиралки

Если конструкции на базе сетевой электродрели пользуются популярностью из-за простоты сборки, то станки с приводом из электродвигателя привлекают внимание своей универсальностью.

Для изготовления подобного токарного станка можно уже отдельно разработать чертежи с основными узлами и подробными размерами. Это очень поможет при сборке.

Обратите внимание, что при использовании мотора от стиралки можно использовать несколько основных конструктивных решений.

Можно реализовать как прямой привод, когда на вал надевается специальная (часто — самодельная) насадка для фиксации заготовки, так и непрямой — когда вращение на шпиндель передается через систему шкивов и ременной передачи.

Задняя бабка крепится к подвижной площадке, что позволит легко перемещать ее по станине, подстраиваясь под размер обрабатываемой детали или заготовки.

Обязательно изготавливаем корпус из металла или дерева, внутри которого будет находиться электродвигатель.

И на лицевую сторону корпуса можно вывести кнопку включения. Дополнительно, если есть возможность, можно установить плату регулировки оборотов.

Какое дерево можно обрабатывать

Подойдут любые породы дерева: дуб, береза, ясень, граб, и тем более — сосна или другие хвойные. Склеенные заготовки из березовой фанеры тоже можно обтачивать на самодельном токарном станке.

А используя вспомогательный копировальный инструмент, можно изготавливать очень классные вещи.

Поэтому касательно выбора древесины можно особо не заморачиваться — самодельная конструкция справится с обработкой любых небольших заготовок из дерева.

Правила использования и техника безопасности

При работе на любом оборудовании важно соблюдать элементарные правила ТБ. В первую очередь, необходимо обязательно использовать средства личной защиты — маску или очки.

Собирая для себя токарный станок по дереву своими руками, важно заранее предусмотреть для него подходящее место, где он будет надежно установлен.

Место должно быть ровным и прочным. И рабочий стол в принципе подойдет для этого. Также можно изготовить отдельное место.

Также крайне важно, чтобы над тем местом, где будет находиться станок, было организовано хорошее освещение.

Перед началом работы необходимо убедиться в надежном креплении обрабатываемых деревянных заготовок, а также в работоспособности всех узлов конструкции.

Сделать своими руками деревообрабатывающий токарный станок совсем несложно — мы поделились с вами простыми решениями, которые под силу реализовать каждому мастеру.

Компактный токарный станочек из маленькой болгарки

Иногда так нужен токарный станок, чтобы округлить какую-нибудь деревяшку. Но не покупать же его за огромные деньги, чтобы пользоваться 1-2 раза в месяц?

Автор YouTube канала King of Homemade предлагает альтернативный вариант — изготовить самодельный токарный станочек из болгарки.

Это бюджетное решение для домашней мастерской. Такой станок отлично подойдет для того, чтобы выточить деревянную ручку для инструмента или изготовить подсвечник.

Конструкция самодельного приспособления очень простая, и что самое главное — не потребуется никакой сварки!

Необходимые материалы:

доски или фанера;
полоса металла;
болты с гайками;
крепежный хомут.

Обратите внимание: для изготовления самодельного токарного станка нужно использовать болгарку с регулировкой оборотов.

Основные этапы работ

Первым делом понадобится четыре болта одинаковой длины, Затачиваем их с помощью УШМ или на шлифовальном станке.

Подготовленные болты вставляем в отверстия в прижимной гайке для УШМ, и фиксируем гайками. Накручиваем гайку на вал редуктора болгарки.

Из мебельного щита, досок или фанеры изготавливаем основание токарного станка. Устанавливаем и крепим на нем болгарку.

На противоположной стороне основание прорезаем паз, и устанавливаем подвижную площадку. В отверстие вкручиваем конусный центр для фиксации обрабатываемой заготовки (можно сделать его из длинного болта). На конце болта крепим ручку-барашек.

На следующем этапе прорезаем в основании еще один паз (перпендикулярно обрабатываемой заготовки), и устанавливаем подручник. К верхней его части прикручиваем металлическую полосу.

Устанавливаем деревянный брусок, фиксируем его, и можно приступать к токарной обработке.

Видео по теме

Подробно о том, как сделать компактный токарный станочек из маленькой болгарки, показано на видео ниже. Рекомендуем его посмотреть.

This is why NOBODY will tell YOU this ANGLE GRINDER Hack!

Как сделать копировальный токарный станок по дереву

В данном обзоре расскажем, как сделать настольный копировальный токарный станок по дереву (можно создавать изделия по копиру).

Станок будем делать из дерева. В качестве привода используется электрическая дрель.

Благодаря наличию оснастки с двумя резцами и копировального шаблона можно вытачивать из деревянных брусков различные однотипные шаблонные изделия (подсвечники и др.) в большом количестве.

Интересная идея! Токарный станок для мастерской можно сделать также на базе электродвигателя от стиралки.

Приступаем к работе

В качестве основания мастер использует лист МДФ. Также можно использовать и фанеру.

К нижней части основания токарного станка прикручиваем на саморезы два деревянных бруска. В основании вырезаем два параллельных паза.

На следующем этапе изготавливаем заднюю бабку. Устанавливаем данный узел на площадку, которую крепим к основанию.

Дополнительно крепим две направляющие.

Далее изготавливаем крепление для электродрели. Устанавливаем его на основание станка.

Устанавливаем шпильку (ходовой винт), чтобы можно было перемещать площадку с задней бабкой.

В завершении останется только изготовить инструмент с двумя резцами. Верхний — для обработки заготовок, нижний — копирует форму шаблона.

В патрон дрели автор устанавливаем крепление для удержания заготовки.

Прижимной упор в задней бабке тоже самодельный. Изготовлен из куска шпильки и подшипников.

Копировальный шаблон крепится к направляющему бруску и прижимается деревянной планкой.

Видео по теме

Подробный процесс изготовления копировального токарного станка по дереву вы можете посмотреть в видеоролике ниже. Идея автора YouTube канала FACIL LH.

IDEA BRILLANTE PARA HACER UNA MÁQUINA CASERA — TRUCO PARA TU TALADRO FACIL

Токарный станок из двигателя от стиральной машины

Чтобы выточить деревянную ручку для инструмента или сделать декоративный подсвечник, вовсе не обязательно приобретать для этого заводской токарный станок. Стоит он недешево.

В домашних условиях достаточно будет и самого простого токарного станка, который можно изготовить своими руками из двигателя от стиральной машины-автомат и заготовок из металла.

Основание самодельного токарного станка можно сделать из профильной трубы 40х20 мм. Для крепления двигателя мастер использует два куска квадратного профиля 60*60 мм.

Возможно, вам также будет интересно прочитать обзорную статью на тему: как сделать настольный мини токарный станок на базе электродрели.

Из кусков листового металла и отрезков профильной трубы мастер делает две подвижные площадки, которые будут перемещаться по станине.

Основные этапы работ

На следующем этапе к одной из подвижных площадок надо будет приварить заднюю бабку с конусным центром, который надевается на шпильку с подшипниками.

На вал двигателя автор надевает самодельную насадку, которая будет удерживать обрабатываемую заготовку в процессе работы на токарном станке.

В профильных трубах 60х60 мм сверлим отверстия для крепления электродвигателя. Крепим подручник. Потом поверхность металла зачищаем и красим. Устанавливаем мотор.

Из листового металла автор делает короб, внутри которого будут находиться двигатель и плата регулировки оборотов. На лицевую панель корпуса выводим кнопку включения и сам регулятор.

Видео по теме

Подробно о том, как сделать простой токарный станок по дереву из движка от стиральной машины, можно посмотреть в авторском видеоролике. Идеей поделился автор YouTube канала «Делай сам».

Самый ПРОСТОЙ станок из мотора от стиралки!!! КРУТАЯ идея своими руками!!

Токарный станок по дереву из подручных материалов

Купить в домашнюю мастерскую полноценный токарный станок по дереву — многим не по карману.

Однако его можно изготовить самостоятельно, используя доступные подручные материалы.

Основные элементы станка можно сделать из швеллера, уголка и листового металла. Также потребуются профильные и круглые трубы, стальной пруток, болты с гайками.

В качестве привода для токарного станка автор использует электродвигатель от стиральной машины, который можно недорого купить на барахолке.

Рекомендуем также прочитать: настольный мини токарный станок на базе электродрели.

Первым делом из уголка и полос металла необходимо сделать платформу для электродвигателя. Дополнительно мастер приваривает к ней два куска стальной полосы.

Основные этапы работ

Из двух кусков швеллера надо будет сварить станину токарного станка. Между заготовками выставляется необходимый зазор, а к торцам автор приваривает пластины.

К станине с двух сторон нужно приварить четыре отрезка уголка, которые необходимы для того, чтобы закрепить токарный станок на столе.

Из двух колец, отрезанных от круглой трубы, автор делает хомуты для подшипников, и приваривает к станине.

Также потребуется отрезать еще один кусок швеллера и приварить по торцам две пластины. В них нужно просверлить отверстия.

На следующем этапе автор занимается изготовлением мелких деталей, которые потребуются в процессе сборки токарного станка.

После этого необходимо будет изготовить подручник, а также переднюю и заднюю бабку.

После покраски деталей можно приступать к сборочным работам. Сначала к станине крепится платформа с двигателем, потом устанавливаются шкивы.

На шкивы натягивается ремень. Желательно также изготовить металлический кожух для ремня. Техника безопасности этого требует.

На последнем этапе устанавливается подручник и задняя бабка. Потом останется только выполнить подключение электродвигателя и вывести кнопку включения/выключения на лицевую сторону станины.

Видео по теме

Подробно о том, как изготовить токарный станок по дереву из подручных материалов, можно посмотреть на видео.

ОЧЕНЬ СИЛЬНО!!!ДВИЖОК от стиралки,старый ШКИВ и швеллер!!!ENG SUB

Как собрать токарный станок из бензопилы

Токарный станок — мечта каждого мастера. Но не каждый способен эту мечту воплотить в жизнь, потому что заводские деревообрабатывающие станки стоят недешево.

Однако если вам нужен настольный токарный станочек для изготовления декоративных подсвечников и обработки небольших деревянных заготовок, то его можно изготовить своими руками.

Вариантов масса: например, можно сделать станок из болгарки или электродрели.

Чаще всего в качестве привода используют электрический двигатель. В сегодняшней статье рассмотрим еще один вариант — как собрать токарный станок на базе бензопилы.

Этой необычной (но однозначно интересной!) идеей поделился с нами автор YouTube канала CoolThings.

Изготавливаем основание

Из чего сделать основание токарного станка — на ваше усмотрение. Можно использовать швеллер или строительный уголок. В данном случае мастер решил сделать его из прямоугольной профильной трубы.

Отрезаем две заготовки из профтрубы и свариваем их вместе, как показано на фото ниже. По краям (на нижней части основания) привариваем еще две заготовки из профиля, которые будут выступать в роли опорных ножек.

«Доработка» бензопилы

Разбираем бензопилу, снимаем шину с цепью, сцепление, приводную звездочку и шайбы.

Потом нужно будет изготовить приводной вал токарного станка. Для этого используется кусок круглой трубы с внутренней резьбой, круглая пластина и стальной круглый пруток.

После этого приступаем к обратной сборке бензопилы.

Сначала надеваем кольцо с наружной резьбой, потом устанавливаем сцепление. Сверху устанавливаем приводной вал и накручиваем его на кольцо с резьбой.

В том месте, где крепилась направляющая шина, необходимо закрепить кусок металлической пластины. Привариваем пластину к основанию токарного станка.

На следующем этапе изготавливаем и устанавливаем на приводной вал самодельный держатель — для фиксации обрабатываемой заготовки.

Изготовление центрирующего конуса

Отрезаем кусок круглой трубы. Вставляем в него подшипник с предварительно изготовленным конусом.

После этого отрезаем резьбовую шпильку подходящей длины и привариваем к задней части конуса.

На шпильку накручиваем гайки и привариваем к ним металлическую пластину. Затем пластину нужно будет приварить к основанию.

Как сделать регулируемый подручник

Отрезаем два куска строительного уголка. В одной из полок каждой заготовки вырезаем пазы. Привариваем крепления к станине. Подручник изготавливаем из профильной трубы. К нижней части необходимо приварить два «ушка», чтобы можно было закрепить на направляющих.

Приступаем к работе

Подготавливаем деревянную заготовку нужного размера и устанавливаем ее между держателем и конусом.

Пододвигаем подручник максимально близко к заготовке, фиксируем его, вооружаемся стамеской по дереву и приступаем к деревообработке.

Видео по теме

Подробно о том, как собрать токарный станок из бензопилы, можно посмотреть в видеоролике ниже. Спасибо за внимание.

COOLTHINGS DIY | MINI TORNO CASERO DIY | TORNO para MADERA con un motosierra

Настольный токарный станок с приводом из электродрели

Рассмотрим еще один из вариантов изготовления самодельного токарного станка по дереву.

Необходимые материалы:

двутавровая балка;
листовой металл;
подшипник;
болт с гайками;
стальной кругляк;
полоса металла.

Своим опытом изготовления и сборки самодельного токарного станка по дереву поделился с нами автор YouTube канала Diamleon Diy Builds.

Основные этапы работ

Первым делом отрезаем кусок двутавра подходящей длины. Потом вырезаем ненужную часть, чтобы получились две опорные стойки по краям.

Из толстого листового металла вырезаем заготовку прямоугольной формы. По центру вырезаем в ней продольный паз.

Устанавливаем заготовку на опорные стойки и привариваем.

К верхней части станины привариваем две металлических рейки, которые будут выступать в качестве ограничительных бортиков.

На следующем этапе из кусков листового металла изготавливаем заднюю бабку. К ее верхней части надо приварить направляющую из шестигранных гаек.

В качестве ходового винта используется болт. Конец болта нужно расточить на токарном станке, чтобы можно было установить подшипник.

Из стального кругляка вытачиваем конус. Растачиваем внутреннее отверстие до требуемого диаметра и насаживаем на подшипник.

К головке болта привариваем самодельную ручку, изготовленную из металлической полосы и отрезка стального прутка.

Устанавливаем заднюю бабку на станину. Для фиксации задней бабки во время работы токарного станка используется болт с гайкой.

На противоположной от задней бабки стороне станины привариваем металлический брусок. К нему надо будет приварить хомут для электродрели.

В завершении останется только изготовить подручник. Крепим его к станине. Потом устанавливаем дрель.

Самодельный токарный станок по дереву готов!

Устанавливаем деревянную заготовку, поджимаем ее при помощи конуса на задней бабке.

Пододвигаем поближе подручник, и можно приступать к обработке детали. В качестве резца по дереву вы можете использовать столярную стамеску.

Видео по теме

Пошаговый процесс изготовления данной «версии» токарного станка по дереву можно посмотреть ниже — в авторском видеоролике.

How To Make A Lathe Machine | Diy Homemade Woodworking Lathe Machine | DIY

Токарный станок из электродвигателя и ручной циркулярки

У мастеров-самодельщиков существует простое правило: если нет возможности что-то купить для мастерской, но очень нужно, значит, остается только один выход — попробовать сделать своими руками. Это касается и токарного станка.

Полноценный агрегат по заводским стандартам изготовить, конечно, не получится. Но в данном случае нам это и не нужно.

Автор YouTube канала FACIL LH поставил перед собой задачу смастерить мини станок, на котором можно будет округлять деревянные бруски.

Необходимые материалы

электродвигатель;
ручная циркулярная пила;
доски;
резьбовая шпилька;
различные метизы.

Сборка токарного станка

Электродвигатель будет выступать в качестве привода и передней бабки. Поэтому необходимо посадить на вал фиксатор для крепления обрабатываемой заготовки. Сделать его можно из гайки и куска резьбовой шпильки.

Дополнительно по бокам гайки надо будет приварить боковые зубцы, вырезанные из листового металла. В гайке высверливаем два соосных отверстия и нарезаем в них резьбу. Вкручиваем винты.

Надеваем приспособу на вал электродвигателя и фиксируем ее с помощью винтов. Проверяем, надежно ли фиксатор держится на валу.

Станину изготавливаем из досок или фанеры.

Крепим регулируемые боковые направляющие для дисковой пилы. Изготавливаем и устанавливаем заднюю бабку с центром.

Принцип работы

Устанавливаем деревянную заготовку — в данном случае это деревянный брусок. Надежно фиксируем ее.

Затем поднимаем боковые направляющие на нужную высоту и фиксируем барашковыми гайками. Устанавливаем опорную площадку с циркулярной пилой, включаем электродвигатель, после чего можно приступать к работе.

Видео

Пошаговый процесс сборки самодельного токарного станка можно посмотреть в видеоролике ниже.

Yo mismo no lo Creía! Una Idea brillante que vale la pena ver!

Как сделать деревянные шары на мини токарном станке

Сделать деревянные шары для различных поделок своими руками можно на токарном станке. Но какой способ выбрать, чтобы работа заняла минимум времени, а результат оправдал ожидания?

В данном обзоре рассмотрим один из самых простых и быстрых способов, как сделать деревянные шары в домашней мастерской.

Причем для этого вполне подойдет даже самодельный мини токарный станок. Подробно о том, как его собрать, читайте здесь.

Мини токарный станок необходимо закрепить с помощью струбцин на рабочем столе сверлильного станка. В качестве заготовки используется деревянный брусок (можно точить, например, граб, дуб, ясень или другие породы дерева).

Технология изготовления деревянных шаров

В патроне сверлильного станка мастер зажимает коронку по дереву нужного диаметра. Потом нужно включить мини токарный станок, и можно приступать к работе. Коронку необходимо постепенно «вдавливать» в деревянный брусок, пока не получится готовый шар.

Поскольку поверхность изделия получается достаточно грубой, нужно будет ошкурить деревянный шар наждачной бумагой. Обратите внимание, что из одного бруска можно сделать несколько шаров.

Механический токарный станок по дереву с ножным приводом

В данном обзоре автор YouTube канала Grandpa Amu покажет, как сделать простейший токарный станок по дереву с ножным приводом. То есть работает он без электричества.

И простейший — в плане конструкции. Чтобы сделать такой станок своими руками, все же придется немного потрудиться.

Первым делом необходимо будет подготовить деревянные бруски. Затем делаем пазы и шипы, чтобы можно было соединить заготовки друг с другом.

Возможно, вам интересно будет узнать, как сделать станок для рубки металла. Мастер использует рессору для изготовления ножей.

Из подготовленных заготовок собираем основные элементы каркаса.

Потом собираем и сам каркас (раму). Далее необходимо будет изготовить основные детали токарного станка.

Основные этапы работ

На следующем этапе автор делает два крепления для приводного вала. В креплениях надо сделать посадочные места под подшипники. Потом собираем все детали вместе.

Устанавливаем собранный узел на раму. После этого изготавливаем токарный патрон, и надеваем его на приводной вал. Фиксируем саморезом. Также надо сделать заднюю бабку.

В нижней части рамы располагаются две педали. С помощью «тросика» из веревки и полос из резины педали соединяем с приводным валом. Устанавливаем подручник, и можно работать.

Видео

Как своими руками собрать токарный станок по дереву с ножным приводом, смотрите на видео ниже. Обзор подготовлен на основе видеоролика автора — с YouTube канала Grandpa Amu.

阿木爷爷用木头做神奇车床，不用电力，能做很多漂亮的工艺品

Андрей Васильев

Задать вопрос

Токарный станок по дереву своими руками (самодельный)

Токарный станок – мечта любого столяра, потому что с его помощью можно изготавливать самые разнообразные вещи и элементы декора для оригинального оформления дизайна, изготовления красивой мебели или отдельных эксклюзивных предметов. Но покупка такого оборудования зачастую оказывается невозможной из-за высокой цены и не каждый сможет себе позволить его приобретение.

Содержание

Что потребуется для изготовления станка?
Из чего можно сделать станок?
Как сделать станину
Особенности сборки копировального аппарата

Что потребуется для изготовления станка?

Если купить сложно, то можно сконструировать самодельный токарный станок по дереву. На самом деле его конструкция не такая уж и сложная, достаточно немного поразмыслить и иметь хотя бы мизерное абстрактное мышление. Дело в том, что универсального оборудования нет, и каждый мастер хочет иметь максимально комфортный и удобный агрегат, поэтому решает изготовить его самостоятельно.

Основные элементы токарного станка:

основа конструкции – станина;
двигатель;
вращающийся элемент;
упор для размещения заготовки;
направляющая балка;
передняя и задняя бабка;
стойка для задней бабки;
опорная ось.

Перед тем как сделать токарный станок по дереву, необходимо изучить имеющиеся предложения и варианты готового оборудования от других мастеров. В любом случае цена самодельного станка окажется намного меньше, чем стоимость покупки нового оборудования заводского производства. Но, кроме готовых моделей, в продаже имеются станки наборами.

Его стоимость намного ниже, чем цена целого станка. Поэтому если нет материалов, необходимых для конструирования оборудование, то всегда можно заказать себе комплект и собрать его. А для создания станины и направляющих имеются приложенные чертежи.

Токарный станок по дереву обладает преимуществом по сравнению с металлообрабатывающим оборудованием. Его станина и несущие детали могут быть изготовлены из той же древесины, что намного упрощает процесс, потому что из этого материала можно сделать все что угодно.

Из чего можно сделать станок?

В качестве мотора для самодельного токарного станка по дереву можно использовать все, что крутится:

Дрель. В качестве приводного электрического механизма может быть применена обычная дрель. Важно понимать, что продолжительная работа без паузы способствует повышенному износу электроинструмента. Но для кратковременных операций она является отличным вариантом, тем более, когда других вариантов нет.
Шуруповерт. Сделать мини токарный станок по дереву своими руками можно из шуруповерта. Этот вариант и вовсе является универсальным, так как оборудование можно перевозить и работать с ним где угодно. А если электроинструмент питается от напряжения 12В, то в качестве источника можно применить автомобильный АКБ.
Асинхронный двигатель. Самым лучшим вариантом приводного устройства для точения древесины является асинхронный электродвигатель. Но им сложнее управлять, нежели двигателем постоянного тока. Зато посредством ременной передачи и примитивной коробки скоростей или использования редуктора вполне можно сделать качественные и производительные токарные станки по дереву своими руками.
Двигатель от стиральной машины. Одним из самых удачных типов самодельного токарного станка по дереву является конструкция с использованием двигателя от стиральной машины Indesit. Мотор довольно мощный и имеет большой крутящий момент, поэтому тяга будет хорошая. А для регулирования скорости вращения можно найти массу электрических схем на тиристорах, симисторах или даже транзисторах с обратной связью.

Как сделать станину

В зависимости от типа выбранного мотора, можно приступать к конструированию станины.

Для такого токарного станка подойдет деревянный каркас. Потому что для обработки дерева не потребуется такая высокая жесткость, как при работе с металлом. Плюс ко всему этот материал легко поддается формованию, поэтому из него можно без особого труда вырезать любую деталь для самого точильного агрегата.

Стандартные размеры простого токарного станка:

длина – 90 см;
ширина – 50 см;
высота – 45 см.

При таких габаритах станок сможет обрабатывать делали до 20 см в длину, диаметром 25 см.

Чтобы собрать конструкцию понадобятся:

металлические уголки;
трубы разного диаметра;
стальные полоски шириной 2 см и 4 см;
различные крепежи;
ремень для привода.

Приводный ремень для токарного станка

Этапы сборки станины:

два уголка располагаются на ровной доске, так, чтобы полки направлялись друг к другу;
чтобы уголки располагались параллельно, нужно между ними поместить вкладыши с шагом в 5 см;
направляющие скрепляются уголками, в торцах;
все детали скрепляются струбцинами и привариваются;
станина закрепляется к верстаку или колоде.

Заготовка для задней бабки изготавливается из закаленной стали. Иногда функции задней бабки может выполнять и сам двигатель. Главное условие при выполнении деталей – соотнести центы передней и задней бабки.

Альтернативный вариант деревянной основы – станина из металла, потому что она будет иметь необходимую жесткость и прочность. А для изготовления центров, куда устанавливается заготовка, потребуется обратиться к токарю по металлообработке.

Для того чтобы максимально упростить конструкцию, лучше использовать двигатель от стиральной машины или мотор постоянного тока, так как им легче управлять, изготовив примитивный тиристорный регулятор мощности.

Особенности сборки копировального аппарата

А если необходимо изготовить копию сделанного деревянного изделия, то также можно сделать токарный станок по дереву своими руками с копировальной установкой. Он даст возможность выточить одинаковую резьбу или вырезать какое-либо изделие с идеальными параметрами. Для его изготовления можно также воспользоваться деревом в качестве корпусных деталей.

Копир – это дополнительное оснащение к токарному оборудованию. Он представляет собой брус или толстый кусок фанеры с профильным пропилом в виде формы будущих заготовок. При отсутствии необходимости в копировании деталей, профиль демонтируется, а устройство используется как обычный токарный вариант для изготовления уникальных деталей.

Как один из самых подходящих вариантов для изготовления корпуса и деталей станины является клееная фанера. Она довольно прочная, легко поддается обработке режущим и шлифовальным инструментом. А благодаря наличию фанеры различной толщины можно изготавливать жесткие и устойчивые конструкции.

Видео по теме: Выбор токарного станка по дереву

Токарный станок из двигателя от стиральной машины своими руками

У каждого запасливого хозяина имеется огромное количество работ, подразумевающих обработку заготовок из древесины. С такой задачей поможет справиться токарный станок. Приобрести такую технику в готовом виде – удовольствие дорогостоящее, и многие пытаются изготовить его из подручных материалов. Сегодня мы рассмотрим, как монтируется токарный станок из двигателя от стиральной машины.

Целесообразность самостоятельного изготовления

Автоматизированные устройства повышают эффективность обрабатывания древесины, что довольно актуально в организации производства или для исполнения бытовых заданий. Современные модификации позволяют не только работать по дереву, но и по мягкому металлу – бронзе, алюминию, меди. Широкий ассортиментный ряд представляет вашему вниманию не только станки для профессиональной обработки, но и оборудование, используемое в домашних условиях.

Правда, имеется один существенный недостаток покупного оборудования – стоит такой токарный станок достаточно дорого. Чтобы сэкономить бюджет, можно воспользоваться одним из трех вариантов – купить китайскую модель, приобрести советскую технику и постоянно ее ремонтировать либо изготовить такой станок своими руками.

В том случае, если станок предназначается для бытового применения и совершенствования собственного мастерства в столярном деле на уровне хобби, то станок, собранный самостоятельно, является отличным альтернативным решением дорогостоящему оборудованию. Естественно, самодельная модель не имеет разных особенностей заводского аналога, но ее функциональности окажется вполне достаточно, чтобы изготовить небольшую поделку из мягкого металла или древесины.

Что необходимо, чтобы изготовить станок

Ничего сложного в самостоятельной сборке оборудования нет. Возможно изготовить простейшую модель токарного станка, основу которой составляют подручник, задняя бабка и электрический мотор от стиральной машины автомат.

Чтобы изготовить станок, способный обрабатывать древесный материал, придется подготовить все необходимое. В перечень исходных материалов входят:

мотор от старой машины для стирки вещей, сохранивший свою работоспособность;
доска, из которой готовится основа прибора. В качестве варианта – токарный станок можно закрепить на рабочем столе;
металлические уголки, длина которых составляет 19.5 см, а размер – 2 на 2 см. Потребуется также труба с квадратным сечением. Стальные заготовки будут использованы для изготовления подручников;
уголок 6.2 на 6.2 см, длина 16.5 см – из него необходимо сделать заднюю бабку;
подручник к основе необходимо закрепить болтом, длина которого должна быть не менее 7 см;
отрезок стальной трубы, диаметр которой немного больше, чем размер вала электродвигателя;
болт с заостренным наконечником, из которого можно сделать вращающийся узел бабки.

Основными исполнительными деталями токарного станка считаются подручник и бабка, между которыми вставляется заготовка из древесины. От подручника на изделие передается вращательное движение от электрического мотора. С помощью задней бабки изделие удерживается, сохраняя свою статичность. Бабку передвигают с помощью ручного привода.

Для удобства в работе потребуются определенный инструмент и крепеж:

электродрель с набором сверел;
болгарка с отрезными дисками;
болты и гайки, с помощью которых будет собрана вся основная конструкция.

Как только все необходимое будет подготовлено, можно переходить к основной задаче. Только следует разобраться, как правильно сделать токарный станок, используя старый мотор от стиральной машины.

Как изготовить станину

Под самодельный токарный станок подходит каркас из дерева. Высокой жесткости не требуется, ведь обрабатывать предстоит не металл. Стандартные габариты самодельного станка, как правило, составляют 90 на 50 на 45 по длине, ширине и высоте соответственно. На таком станке возможно обрабатывать заготовки длиной в двадцать сантиметров и диаметром в двадцать пять.

Разберемся, как правильно сделать станину:

пару уголков располагаем на ровной поверхности, направив полки друг к другу;
для параллельности их размещения используем вкладыши через каждые пять сантиметров;
направляющие в торцевых участках фиксируются уголками;
детали соединяются струбцинами и привариваются;
станина укрепляется на верстак или колоду.

Альтернативным решением для такой станины может быть основание из металла, как более жесткое и прочное. Чтобы изготовить центры под установку заготовки, понадобится помощь токаря.

Как сделать станок

Чтобы все сборочные работы выполнить самостоятельно, придется запастись терпением и достаточным количеством времени – процесс пойдет не так быстро, как предполагается. Изначально готовим основу, на которую будут установлены все элементы конструкции. Алгоритм действий выглядит следующим образом:

столешница очищается от посторонних предметов;
электрический мотор от стиральной машины крепится на подготовленной основе, для чего применяются уголки, соответствующие по размерам;
подручник можно сделать из стальных уголков и квадратной трубы;
с помощью подходящего сверла в столешнице устраивается отверстие под фиксацию подручника, для чего используется болт;
теперь можно сделать станину из уголка с гранью 6. 2 см и заостренным болтом;
подручник и задняя бабка крепятся друг к другу;
изготавливается насадка под вал электрического мотора. Сделать ее возможно из отрезка трубы. Для нарезки зубьев насадки понадобится болгарка;
насадка приваривается к валу электромотора;
остается подсоединить к мотору электрическую проводку.

Где применяется самодельное токарное оснащение?

Рассмотрим область использования такого оборудования. Токарный станок небольших размеров, собранный в домашних условиях из мотора старой стиральной машины, можно использовать при изготовлении массы вещей из древесины. Такое самодельное устройство поможет сделать:

элементы для внешней или внутренней отделки;
отдельные детали мебели;
резные элементы лестничных перил;
деревянные ручки на инструменты;
табуретки и еще массу полезных в хозяйстве вещей.

Кроме того, на маленьком токарном станке по древесине возможно:

шлифовать обрабатываемую поверхность;
наносить резьбы с определенным шагом;
высверливать в деталях необходимые разъемы;
обтачивать элементы из древесного материала.

Оказывается, область использования токарного оборудования довольно большая. И если у вас есть мотор от старой стиральной машины, способный еще поработать, вполне можно сделать необходимое для дома оснащение.

Заключение

Следуя данной инструкции, вы сможете сделать маленький токарный станок, который всегда пригодится в домашних делах. Деревянную заготовку, которую необходимо будет обработать, следует насадить на острый конец вала двигателя и вращающийся узел расположенной сзади бабки. Включив устройство, можно приступать к работе.

Как видите, не следует утилизировать электромотор от старой стиральной машины. При достаточной смекалке из него можно сделать полезное в хозяйстве оборудование.

Кроме этого из б/у стиральной машины так же можно сконструировать:

газонокосилку,
траворезку,
электровелосипед,
медогонку,
гончарный круг,
дровокол,
бетономешалку,
фрезер,
насос для полива,
соковыжималку,

коптильню,

мангал,

зернодробилку,

перосъёмную машину,

ветрогенератор,

наждак,

гриндер,

воскотопку

циркулярку
и многое другое.

Токарный станок и фрезер из двигателя стиральной машины

Рейтинг автора

Написано статей

Опубликована: 15-5-2018

Изменена: 15-5-2018

Время на прочтение: 4 минут

У этой статьи: 0 комментариев(я)

Содержание

Устройство и принцип действия
Изготавливаем узлы

Любителям мастерить не обойтись без оборудования для точной и быстрой обработки деревянных изделий. Стоит оно дорого, а обратиться в мастерскую не всегда удается. Поэтому расскажем, как можно сделать токарный станок из стиральной машины своими руками.

Устройство и принцип действия

Перед созданием самоделки из мотора стиральной машинки надо составить простой чертеж с учетом имеющихся узлов. Их тоже легко изготовить собственноручно.

В нашем самодельном агрегате режущим элементом будет ручной фрезер. Это уменьшит нагрузку на электродвигатель.

На неподвижной передней части монтируются мотор и центр передачи вращения обрабатываемой заготовки. Смещающаяся задняя бабка фиксирует деталь.

Приводом будет двигатель мощностью более 250 ватт из стиральной машины-автомата с ременной передачей. Чтобы достичь большего числа оборотов, ставится диск с малым диаметром на вале. Это позволит довести их до 3 000, что достаточно для работы с довольно большими заготовками.

Важно! Чтобы избежать вибрации, ведущий и ведомый узлы нужно размещать на одной оси, с тщательной центровкой.

На решетчатой прочной деревянной раме-станине неподвижно крепится передняя бабка, а задняя должна перемещаться.

Теперь перейдем к работе по созданию станка.

Изготавливаем узлы

Корпус передней бабки делается из сваренных под прямым углом фрагментов порезанного швеллера 140. В окончательном виде он должен иметь габариты 30х26,5 см. На меньшей стороне высверливается разъем под подшипники, которые на паронитовой прокладке винтами фиксируются к основе. Их можно, удалив сальники, взять из стиральной машинки для насадки на вал. Для надежности крепления к задней части двигателя в швеллере делается основа. На шкив 7,0 см в сечении натягивается многоклинный ремень.

Для задней бабки понадобятся два обрезка того же швеллера, соединенные в четырех местах металлическими полосками. Внизу привариваются две перегородки, на которых размещаются втулки 1,4х2,0 см: одна — на сварке, вторая — на винтах.

Вал соответствующего их размеру диаметра смещается на 0,2 см и при оборотах должен подниматься и опускаться. Чтобы фиксировать положение, он при движении должен иметь зазор в 0,4 см.

К соединенным сваркой трубкам, около 4,0 см длиной и чуть более 2,0 см в диаметре, привариваются болты М12.

К выходящему концу вала крепится ручка. Болтами на пластине необходимо зафиксировать устройство на опоре. Для быстрой перенастройки оно должно опускаться и перемещаться на платформе.

Пиноль из фрагмента квадратной трубы 3,0х3,0 см обтачивается на один миллиметр. Один край зажимается гайкой М12, а второй — стержнем 1,2 см. На последний напрессовываются три подшипника. Коробка из той же трубы с одной стороны закрыта, за исключением окошка в центре. На другой делается надрез с наваренной гайкой. Крепление пиноли осуществляется продетым в ее ушко болтом.

На шпильку наносится резьба М12 и М8 на концах. На меньший прикручивается и законтрагаивается маховик. С помощью двух уголков конструкция прикрепляется к подвижной части агрегата. Она настраивается так, чтобы оси ее вращения и шпинделя точно совпадали.

Подручник обеспечивает безопасность и удобство эксплуатации всего аппарата. Поэтому крепить его необходимо зажимом-эксцентриком. Для него используются две втулки сечением 26 мм с бортиками и отверстиями в 1,4 и 1,0 см. Они должны иметь возможность люфтить на 0,2 см от главной оси.

В штоке от амортизатора для фиксации втулок с более толстого края высверлите отверстия и нарежьте резьбу для винтов. Из трубы чуть большего чем шток диаметра приварите металлический прутик на М12.

Коробка изготавливается из швеллера 8,0х4,0 см с наваренными перегородками. В них делаются отверстия, в которые привариваются втулки диаметром 2,65 см и 1,9 см длины. Для свободного вращения штока нужно оставить люфт.

На надрезанных концах отрезка трубы наварите по гайке и втулке и приварите его к штоку. Подвижный болт будет прижимать подручник.

Пусковое устройство снимите с используемого двигателя и подключите по указанной схеме, установив и регулятор скорости.

В целях безопасности из подходящего материала сделайте кожух на приводе.

По описанному выше принципу собирается и фрезерный станок из двигателя стиральной машины для работ по дереву фрезером, резцом и стамеской. Он также будет отличным подспорьем в хозяйстве.

За дело, мастера!

Видео:

Плохо

Интересно

Супер

VEVOR Токарный станок по дереву, 14 x 51 дюйм, 1 токарный станок по дереву HP 750 Вт, 4 скорости 1100/1600/2300/3400 об/мин, настольный токарный станок по дереву с 3 долотами 3 ключа для высокоскоростной шлифовки и полировки готовой работы

Часто покупают вместе

Люди, которые купили этот товар, также купили

Описание Спецификация Вопросы и ответы Отзывы

Power Wood Lathe

Токарный станок по дереву . Несмотря на то, что этот практичный токарный инструмент содержит много функций, с ним легко работать даже новичкам. Это удовлетворит ваши потребности в работе с различными материалами в повседневной жизни.

Прочное оборудование и инструменты, меньше платите

VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

Высокое качество
Невероятно низкие цены
Быстрая и безопасная доставка
Бесплатный возврат в течение 30 дней
Внимательное обслуживание 24/7

Прочное оборудование и инструменты, платите меньше

Почему выбирают ВЕВОР?

Прочное качество премиум-класса
Невероятно низкие цены
Быстрая и безопасная доставка
30-дневный бесплатный возврат
Внимательное обслуживание 24/7

Компактная конструкция

Токарный станок имеет простую, но эффективную конструкцию, с которой легко разобраться даже новичкам. . Подручник может поворачиваться или закрепляться по вашему желанию.

Мощный двигатель

Токарный станок по дереву работает эффективно благодаря прочному и мощному двигателю мощностью 750 Вт. Этого достаточно для обработки небольших и средних проектов.

Великая Концентричность

Токарный станок по дереву отличного мастерства, выравнивает шпиндель по центру лицевой панели. Следовательно, он будет плотно зажимать заготовку при работе.

Устойчивое основание токарного станка

Квадратные трубы параллельны и ровны. Они имеют 4 угла, покрытые резиновыми накладками, которые уменьшают вибрацию и предотвращают трение. Так машина работает стабильно.

1100-3400 об/мин

Инструмент для дерева работает на нескольких уровнях скорости, 1100-3400 об/мин, для достижения максимальной производительности. Регулируя зубчатый ремень вручную, можно изменить скорость.

Широкое применение

Небольшой токарный станок прост в использовании и управлении. Он позволяет с легкостью выполнять резку, шлифование, накатку и сверление.

Технические характеристики

Напряжение: 120 Вак/60 Гц/2,9 А.
Расстояние между центрами: 40 дюймов/1040 мм
Поворот над кроватью: 14 дюймов/350 мм
Высота для отдыха: 6,8 дюйма/175 мм
Spindle: MT1
Применение: Wood

Содержание пакета

Tough Equipment и Tool Pult Mess

VEVOR. специализируется на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

Высокое качество Tough
Невероятно низкие цены
Быстрая и безопасная доставка
30-дневный бесплатный возврат
Внимательное обслуживание 24 часа в сутки 7 дней в неделю

Прочное оборудование и инструменты VOR, специализирующиеся на 9004, VOR4 специализируется на оборудовании и инструментах 90, Pay Less в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

Premium Tough Quality
Невероятно низкие цены
Быстрая и надежная доставка
30-дневный бесплатный возврат
Внимательное обслуживание 24 часа в сутки 7 дней в неделю

Токарный станок по дереву, сделанный из стали

5 его долговечность. Несмотря на то, что этот практичный токарный инструмент содержит много функций, с ним легко работать даже новичкам. Это удовлетворит ваши потребности в работе с различными материалами в повседневной жизни.

Компактная и прочная конструкция
Мощный двигатель мощностью 750 Вт
Превосходная производительность
Простота регулировки

Компактная конструкция

Токарный станок имеет простую, но эффективную конструкцию, с которой легко разобраться даже новичкам. Подручник может поворачиваться или закрепляться по вашему желанию.

Мощный двигатель

Великая Концентричность

Устойчивое основание токарного станка

1100-3400 об/мин

Широкое применение

Содержание пакета

1 x Power Wood Tale
3 x Долоты
1 x Пластина
6 x Дрекхи
2 x Allen Key
1 x Руководство

1 x. 60 Гц/2,9 А

Мощность: 1 л.с./750 Вт

Фаза: одна

Скорость вращения: 1100,1600,2300,3400 об/мин

Расстояние между центрами: 40 дюймов/1040 мм

Поворот над станиной: 14 дюймов/350 мм

Высота подручника: 6,8 дюйма/175 мм

Шпиндель: MT1

Application: Wood

Voltage: 120 VAC/60 Hz/2. 9 Amps

Power: 1 HP/375W

Phase: Single

Revolution Speed: 1100,1600 ,2300,3400 об/мин

Distance Between Centers: 40 in/1040 mm

Swing over Bed: 14 in/350 mm

Tool Rest Height: 6.8 in/175 mm

Spindle: MT1

Применение: Дерево

Вопросы и ответы

Типичные вопросы о продуктах: Долговечен ли продукт? …

Задайте первый вопрос

Отзывы клиентов

Цена 4.8
Качественный 4. 6
Функции 4,6
Легко использовать 4.7

2 отзыва

Клиент Amazon

Очень нравится!

Купил для шлифовки ножек стола, не обязательно для придания формы. Удивительное соотношение цены и качества. Очень счастлив.

Показать больше Показать меньше

Джесси Маршалл

MT1

Здесь сказано, что у него есть шпиндель MT1, но после того, как я потратил 160 долларов на 4-х кулачковый патрон для моего нового токарного станка, станок поставляется с цельным стальным валом. Никакого конуса патрона, не говоря уже о МТ1. Прям дешево. Лжецы на высоте.

См. больше См. меньше

Просмотреть все отзывы клиентов

Люди, которые просматривали этот товар, также просматривали

Корзина
Список желаний

Свяжитесь с нами
Отследить ваш заказ
О нас

Вернуться к началу

855-385-1880 С понедельника по пятницу, 08:00-17:00, GMT-7 © 2009 — 2022 VEVOR. Все права защищены. деревянные балясины, лестничные веретена, римские колонны, бейсбольные биты, деревянные миски, деревянные чашки, деревянные вазы, ножки столов, ножки стульев, ножки дивана, ножки оттоманки, ножки мебели, бусы, бочонки, головы будды, подвески из тыквы, деревянные ручки, прочее искусство и изделия из дерева в США, Великобритании, ОАЭ, Канаде, Австралии, России, Южной Африке, Китае, Индии или других странах Азии, Европы, Северной Америки, Южной Америки, Африки и Океании?

Просмотрите руководство покупателя лучшего токарного станка с ЧПУ 2022 года для токарей, производителей дерева, столяров, плотников, ремесленников, строителей, машинистов с ЧПУ, операторов и начинающих, мы предложим вам самые дешевые токарные станки с ЧПУ 2022 года с индивидуальными услугами деревообработки с ЧПУ. чтобы соответствовать вашим проектам, идеям и планам по токарной обработке дерева.

Что такое токарный станок?

Токарный станок представляет собой тип электроинструмента, который приводится в действие электродвигателем для вращения шпинделя через систему ременной и зубчатой передачи, которая приводит во вращение заготовку на патроне шпинделя, а затем использует режущий инструмент, закрепленный на инструменте сообщение для выполнения поворота. Основная заготовка – круглые стержни. Работа по резке включает точение торца, внутреннего и внешнего диаметра, дугу, конусность, сверление, расточку, эксцентриситет, тиснение, резку, нарезание канавок и точение резьбы.

Большинство токарных станков оснащены различными специальными инструментами, которые могут выполнять внутреннюю и внешнюю обработку, сверление, нарезание резьбы, нарезание канавок, торцевую обработку, точение заготовок, точение внешних кругов, сверление центральных отверстий, точение отверстий, развертывание, точение конусов , токарные формообразующие поверхности, накатка, винтовые пружины и другие процедуры обработки.

Существует два наиболее распространенных типа токарных станков: токарные станки по металлу и токарные станки по дереву.

Токарный станок по металлу представляет собой тип мощного инструмента для изготовления металла, который использует методы токарной обработки, резки, шлифования или специальной обработки для обработки различных металлических деталей для получения требуемой геометрической формы, точности размеров и качества поверхности. Токарные станки по металлу являются наиболее широко используемой и самой многочисленной категорией электроинструмента. Существует множество методов классификации токарных станков по металлу, и наиболее часто используемый метод классификации заключается в классификации в соответствии с характером обработки станка и используемыми режущими инструментами. Кроме того, его можно классифицировать по степени универсальности, точности работы электроинструмента, массе и размерам, количеству основных органов электроинструмента и степени автоматизации. Масштаб активов токарной промышленности по металлу занимает первое место среди всех подотраслей электроинструмента, что намного выше, чем у других подотраслей.

Для токарных станков по дереву см. следующее введение.

Что такое токарный станок по дереву?

Токарный станок по дереву — вид механизированного деревообрабатывающего инструмента, который вращает заготовку вокруг своей оси для выполнения различных операций механической обработки, включая токарную обработку, резку, шлифование, протяжку, резьбу, накатку, сверление, деформацию или торцевание резцами, которые наносятся на заготовку для создания объекта с симметрией относительно оси вращения.

Существует два распространенных типа токарных станков по дереву: полностью автоматический токарный станок по дереву с ЧПУ и полуавтоматический токарный станок по дереву. Токарные станки по дереву относятся к электроинструментам для деревообработки с числовым программным управлением, вся работа от начала и до конца автоматизирована. Полуавтоматический токарный станок аналогичен полностью автоматическому токарному станку, но подача выполняется вручную.

Токарно-карусельный станок состоит из станины, задней бабки, установленной на конце направляющей станины, резцедержателя, установленного посередине направляющей станины, передней бабки, установленной в изголовье станины, главный шпиндель, установленный на передней бабке, и патрон на нем, двигатель, установленный на передней бабке, и вариатор, установленный на шпинделе двигателя.

Токарный станок по дереву также известен как токарный станок по дереву, токарный станок по дереву, токарный станок по дереву, токарный станок по дереву, токарный станок по дереву, токарный станок по дереву.

Что такое токарный станок с ЧПУ?

Токарный станок с ЧПУ по дереву представляет собой тип автоматического деревообрабатывающего инструмента с системой числового программного управления для грубой и точной токарной обработки заготовок внешнего круга, внутреннего отверстия, торца, конической поверхности, канавки и резки для реализации полностью автоматизированной операции обработки за один раз. изготовление готовых проектов по деревообработке.

Токарный станок по дереву с ЧПУ завершит процесс изготовления куска дерева без вмешательства человека в соответствии с программным обеспечением ЧПУ. После того, как программные инструкции вводятся в память системы управления ЧПУ, они компилируются и рассчитываются компьютером, а информация передается водителю для привода двигателя через контроллер ЧПУ для точения древесины с помощью разработанных файлов.

Токарный станок по дереву с ЧПУ также известен как токарный станок по дереву с числовым программным управлением, токарный станок по дереву с компьютерным управлением, токарный станок по дереву C и C, токарный станок с ЧПУ по дереву, токарный станок с ЧПУ по дереву, токарный станок по дереву с ЧПУ, токарный станок по дереву с ЧПУ, токарный станок с ЧПУ по дереву токарный станок, токарный станок с ЧПУ по дереву, токарный центр с ЧПУ.

Для чего используется токарный станок по дереву?

Токарные полуавтоматические станки предназначены для мастеров и любителей.

Полностью автоматические токарные станки используются в малом бизнесе, домашнем магазине, школьном образовании и промышленном производстве. Токарные станки по дереву используются для цилиндрических заготовок, трубчатых острых, чашеобразных, римских колонн, лестничных шпинделей, бейсбольных бит, деревянных балясин, деревянных чашек, деревянных чаш, деревянных ваз, ножек столов, ножек стульев, ножек дивана, ножек тахты, ножек мебели, бочки, бусы, головы Будды, подвески из тыквы, деревянные ручки, изделия из дерева и изделия из дерева. Вы можете назвать его токарным станком для лестничных шпинделей, токарным станком для деревянных цилиндров, токарным станком для деревянных балясин, токарным станком для деревянных чаш, токарным станком для деревянных колонн, токарным станком для ножек стола, токарным станком для деревянных ваз, токарным станком для деревянных изделий, токарным станком для бейсбольных бит.

Как работает токарный станок по дереву с ЧПУ?

Токарная обработка дерева с ЧПУ — это форма деревообработки с ЧПУ, которая используется для создания деревянных предметов с помощью лезвий. Он отличается от большинства деревообрабатывающих станков с ЧПУ тем, что древесина движется, а для ее резки и придания формы используется стационарное лезвие. На токарных станках с ЧПУ можно изготовить множество сложных форм и конструкций.

В процессе токарной обработки древесины с числовым программным управлением устройство с числовым программным управлением представляет собой специальную систему ЧПУ, которая управляет деревообрабатывающим станком с числовым программным управлением и завершает автоматическую обработку деталей. Он получает цифровые модели деталей, технологические требования и другую информацию, а также выполняет интерполяционные операции обработки в соответствии с определенной математической моделью. В результате скорость и положение каждой координаты движения контролируются в режиме реального времени для завершения обработки деталей.

Принцип работы в основном делится на следующие четыре шага:

Шаг 1. При токарной обработке заготовок, прежде всего, в соответствии с шаблоном и технологическим планом обрабатываемых деталей, запишите список программ в формате, заданном ЧПУ. используемой системой, и запишите его на программный носитель.

Шаг 2. Ввести программу на программном носителе в ЧПУ через устройство ввода.

Шаг 3. После обработки входной программы ЧПУ отправляет команду следящей системе каждой координаты.

Шаг 4. В соответствии с сигналом, отправленным устройством ЧПУ, сервосистема приводит в движение движущиеся части токарного станка с ЧПУ через сервопривод через передаточное устройство, так что он работает в соответствии с заданной последовательностью действий, скоростью и смещение, чтобы произвести детали в соответствии с чертежом.

Сколько стоит токарный станок с ЧПУ по дереву?

Если у вас есть идея купить дешевый токарный станок по дереву, вы можете задаться вопросом, сколько стоит лучший токарный станок по дереву? как получить справедливую цену или окончательную цену? Стоимость токарного станка по дереву зависит от конфигурации станка, включая оси, шпиндели, лезвия, фрезы, источник питания, систему управления, систему привода, другое аппаратное и программное обеспечение. Окончательный диапазон цен на токарный станок с ЧПУ по дереву составляет от 2800,00 до 11180,00 долларов. Если вы хотите купить за границей, к окончательной цене необходимо добавить налог, таможенное оформление и стоимость доставки.

Сколько типов токарных станков по дереву?

Типы центров

Токарные станки с центрами являются наиболее распространенным типом. Старая трансмиссия приводилась в движение башенным колесом с ременной передачей, но теперь она заменена на коробчатую передачу. Преимущество редуктора заключается в том, что он может точно регулировать скорость вращения шпинделя без слишком большого диапазона скоростей вращения шпинделя, трения ремня или проскальзывания. Поскольку шпиндель расположен горизонтально, он также известен как горизонтальный тип. Если поверхность кровати имеет насечки, это тип Gap.

Настольные типы

Настольные токарные станки также известны как настольные токарные станки и мини-токарные станки. Их тип и структура аналогичны центральным типам. Они обычно устанавливаются на рабочий стол и получили свое название. Они подходят для производства прецизионных измерительных инструментов, инструментов и мелких деталей.

Вертикальные типы

Главный шпиндель токарно-карусельного станка устанавливается вертикально, станина горизонтальная, а заготовка размещается на вращающейся станине. Он особенно подходит для токарной обработки заготовок большого диаметра, но небольшой длины.

Типы револьверных головок

Револьверные токарные станки, также известные как шестигранные токарные станки, предназначены для замены задней бабки обычных токарных станков шестиугольной вращающейся револьверной головкой. Особенно подходит для обработки большого количества заготовок с помощью различных процедур обработки (таких как сверление, развертывание, растачивание) и подходит для массового производства.

Автоматические типы

Автоматический токарный станок может автоматически поворачивать заготовку в соответствии с порядком обработки. После завершения токарной обработки он автоматически отводит инструмент, подает материал и выполняет токарную обработку следующего готового изделия, подходящего для массового производства заготовок меньшего диаметра.

Типы копирования

Он также известен как токарно-карусельный станок для профилирования или имитационного токарного станка, который использует стилус для перемещения в соответствии с формой модели или шаблона, а токарный инструмент также перемещает токарную работу соответственно, поэтому он может поверните заготовку точно так же, как модель.

Типы с ЧПУ

Полное название «Компьютеризированный токарный станок по дереву с числовым программным управлением» или для краткости «Токарный станок с ЧПУ по дереву». Преимущество заключается в том, что он подходит для обработки заготовок в больших количествах, сложной конструкции и с высокими требованиями к точности. Высококачественные токарные станки с ЧПУ также известны как токарные центры с ЧПУ.

Technical Parameters — Specifications

Brand	STYLECNC
Model	STL0410, STL0810, STL1512, STL1516, STL1530, STL2030, STL2530
Max Turning Length	3000mm
Max Диаметр обточки	300 мм
Максимальная скорость подачи	2000 мм/мин
Минимальная единица настройки	0,1 мм
Air Pressure	0.6-0.8Mpa
Price Range	$2,800.00 — $11,180.00
Speed Range	0-3000r/min
Transimission Type	Ballscrew for X/Z axis, Gear для оси Y

Детали токарного станка по дереву

Передняя бабка

Передняя бабка, также известная как приводной центр, расположена с левой стороны. Он состоит из передаточного механизма (ременная башенно-колесная передача, зубчатая передача и др. ) и полого шпинделя с конусом Морзе. Задняя часть главного вала снабжена шестерней, которая соединена с башенным колесом или шестерней передаточного механизма для привода главного вала во вращение. Передняя часть шпинделя может быть оснащена патроном, планшайбой и другими приспособлениями для зажима заготовки. (Преимущество полого шпинделя заключается в том, что он уменьшает вес шпинделя и может удерживать длинные заготовки. Его также можно использовать с режущими инструментами для реализации автоматической загрузки и выгрузки.)

Редуктор шпинделя

Главный двигатель приводит во вращение главный вал через цепь передачи, включающую промежуточный зубчатый стержень и стержень преобразования высокой и низкой скорости шпинделя. Главный вал приводит в движение шарико-винтовую передачу или подающий стержень под управлением тумблера и редуктора, чтобы реализовать связь между вращением основного вала и подачей стойки инструмента.

Шариковый винт называется винтом, а подающий стержень называется гладким винтом, оба из которых названы в честь его резьбы (винта) и гладкой поверхности.

Ходовой винт используется для точения резьбы. Вращение главного вала приводит в движение ходовой винт через набор пар зубчатых передач в коробке передач, приводя в движение винт с определенным передаточным числом. В резцовую стойку устанавливается разрезанная пополам гайка, которая в закрытом состоянии может закрепляться на резьбе винта, а затем приводит резцовую стойку в движение с определенной скоростью (один оборот шпинделя, как долго инструмент пост перемещается) обрезать нить.

Гладкие бруски используются для токарной обработки гладких наружных поверхностей (или накатки). На нем вырезается шпоночный паз, а скользящая шестерня в держателе инструмента надевается на световой стержень, чтобы принимать движение. В это время нож перемещается стойкой, установленной под станиной. Отличие от ходового винта заключается в том, что соотношение скоростей главного вала и гладкого стержня не фиксировано, а передаточная цепь двигателя быстрой подачи может быть подключена через муфту, так что гладкий стержень быстро вращается для привода инструмента. пост, чтобы быстро приблизиться к заготовке и сэкономить время обработки.

Переключатель питания для перемещения резцедержателя представляет собой рукоятку с четырьмя или пятью положениями (которую можно перемещать по крестообразной направляющей). Его можно перемещать вверх и вниз, чтобы изменить направление вращения световой полосы. Среднее положение отсекает передающую цепь от шпинделя, останавливает вращение светового стержня и предотвращает помехи движению, а затем потяните влево и вправо, чтобы включить двигатель быстрой подачи, чтобы реализовать быструю подачу. Есть также некоторые виды станков, рукоятку которых можно перемещать только вверх-вниз (два направления и три положения), а быстрорежущим инструментом является отдельная рукоятка, устанавливаемая на лафетной коробке.

Если встроенная шестерня редуктора не соответствует требованиям обработки, вы можете открыть крышку крышки сменной шестерни, повесить на вал шестерню с определенным количеством зубьев и переместить ручку, чтобы выбрать сменную шестерню. двигаться в соответствии с установленным передаточным числом переключения передач. Нож.

Токарные станки Станина

Станина представляет собой большую основную деталь из чугунной конструкции, прошедшей кватернизацию. Существуют две высокоточные направляющие V-образной формы и прямоугольные направляющие, направляющие обычно изготавливаются путем высокочастотной закалки. Направляющая разделена на две части для направления движения каретки и задней бабки. Под станиной установлен ходовой винт. Винт будет соответствовать скорости вращения главного вала и может взаимодействовать с механизмом автоматической подачи гнезда инструмента для выполнения нарезания резьбы и накатки заготовки (или тиснения).

Форма поперечного сечения станины имеет разные стили дизайна в зависимости от завода-изготовителя, и ее можно условно разделить на два типа: британский и американский токарный станок.

Скользящая коробка

Скользящая коробка установлена на станине, а подвесная часть сбоку оснащена передаточным механизмом для получения движения от ходового винта и гладкого стержня и привода держателя инструмента, установленного над резать.

Каретка (держатель инструмента)

Каретка включает составную каретку и механизм автоматической подачи. Составной лафет может работать с горизонтальной и продольной подачей. (Упомянутое здесь поперечное направление подачи поддерживается перпендикулярно станине, а продольное направление подачи параллельно станине, то есть с точки зрения шпинделя, а не оператора.) Вообще говоря, продольная подача осуществляется скользящая пластина. Большой маховик (маховик подачи) на коробке приводится в действие, а горизонтальная подача управляется маховиком на держателе инструмента. Принцип механизма автоматической подачи для нарезания резьбы и червячной обработки заготовки заключается в использовании заготовки для перемещения с постоянной скоростью, а инструмент в каретке используется для токарной обработки заготовок с постоянной скоростью и линейным перемещением.

Токарный инструмент по дереву закреплен на квадратном держателе инструмента. Эта часть некоторых станков может одновременно удерживать четыре токарных инструмента, и один токарный инструмент выбирается для обработки с рукояткой, которая каждый раз поворачивается на 90 °, что избавляет от необходимости частой смены инструмента.

Верхнее гнездо составной инструментальной стойки можно поворачивать на индексной пластине, чтобы изменить горизонтальную подачу на наклонную подачу для обработки наклонных поверхностей.

Когда стержень управления нарезанием резьбы/гладкой поверхности повернут в положение резьбы, две полугайки в ползунковой коробке сгибаются на ходовом винте, а передаточная цепь от скользящей шестерни на гладком стержне к рейке станина отключена, а подручник — ходовой винт приводит в движение резьбу; напротив, гладкий винт взаимодействует со стойкой станины, приводя в движение резку по внешнему кругу.

Рычаг управления вертикальной и горизонтальной подачей управляет тем, связано ли верхнее гнездо составной резцедержателя или горизонтальной скользящей пластины со световой планкой, то есть подается ли лезвие инструмента автоматически.

Задняя бабка

Задняя бабка расположена с правой стороны станины. Отверстие вала задней бабки имеет конус Морзе, который может быть оснащен сверлами, расширителями и метчиками для обработки внутреннего отверстия. Вы также можете перемещать заднюю бабку по направляющей в соответствии с длиной заготовки; в это время задняя бабка может быть оснащена верхним центром, чтобы нести заготовку, зажатую в патроне, чтобы заготовка, зажатая в патроне, не была слишком длинной и трудной для зажима.

Основание кровати

Основание кровати включает в себя направляющую и каркас кровати, нижняя часть представляет собой каркас кровати; верхняя часть — рейка кровати.

Принадлежности для токарных станков по дереву

Патрон

Патрон — это механическое устройство, используемое для зажима заготовки на токарном станке.

Лицевая пластина

Лицевая пластина является основным приспособлением, используемым для токарных станков по дереву или металлу. Представляет собой круглую металлическую (чаще чугунную) пластину. На планшайбе имеется множество радиальных или неравномерных параллельных тонких канавок, которые используются для растачивания и сверления более крупных или неправильной формы рабочих объектов, а также рабочих объектов, которые невозможно зажать другими способами.

Палец

Прикладывается к отверстию обрабатываемого рабочего объекта. Два конца оправки снабжены центральными отверстиями, так что один конец поддерживается центром, а другой конец входит в конец шпинделя.

Твердый палец.

Развернуть палец.

Палец ряда.

Винтовой палец.

Конусный палец.

Токарный центр (наконечник, наперсток), ретрактор (патрон, зажим)

Токарный центр используется для поддержки работы. Он устанавливается на конце шпинделя и называется активным центром, также известным как верхний центр или передний центр.

Существует 5 типов токарных центров:

Обычный токарный центр.

Токарный центр для мелких деталей.

Полутокарный центр для обработки торца.

Подвижный токарный центр для высокоскоростной резки.

Зонтичный токарный центр для труб или полых цилиндров.

Ретрактор, полую часть можно использовать для удерживания изделия.

Ретрактор в форме сердца, также называемый патроном куриного сердца, обычно используется для удержания круглых рабочих предметов.

Ретрактор в форме зажима: Ретрактор в виде зажима обычно используется для удерживания квадратных рабочих предметов.

Ведомый диск

Ведомый диск установлен на главном валу и при вращении вращает заготовку, зажатую между двумя верхними центрами для токарной обработки.

Цанговый патрон

Цанга в основном отвечает за зажим рабочего объекта малого диаметра на конце шпинделя. Он в основном используется для шестигранных и автоматических токарных станков.

Люнет

Это устойчивая опора, которая устанавливается на держатель инструмента и перемещается вместе с ним, чтобы избежать явления изгиба при работе.

Угловая пластина

Используется в качестве вспомогательного инструмента, который нельзя установить непосредственно на лицевую панель.

Прижимной блок V

Используется для определения центрального положения изделия.

Инструмент для токарной обработки дерева

Используется для обработки внешнего вида рабочих объектов.

Плюсы и минусы

Высокоэффективный и функциональный «токарный станок с ЧПУ» разработан с использованием технологии ЧПУ и других механических технологий. Он может обрабатывать сложные вращающиеся изделия из дерева или полуфабрикаты из дерева. Это специальный электроинструмент, разработанный в соответствии с требованиями и особенностями деревообрабатывающей промышленности и сочетанием навыков работы с деревом. Благодаря технологии ЧПУ для управления механическими действиями можно обрабатывать сложные формы вращающихся деревянных изделий или полуфабрикатов из дерева, таких как цилиндры, конусы, криволинейные поверхности и сферы. Он особенно подходит для массового производства малых и средних деревообрабатывающих цехов. Форма может быть гибко настроена в любое время, а стиль обработки может быть быстро изменен.

Преимущества

1. Использование высоконадежного контроллера ЧПУ обеспечивает надежную работу, послепродажное обслуживание, установку и развертывание;

2. Интерфейс операции прост и удобен, с полнотекстовыми подсказками и простым методом настройки для прямого ввода размера;

3. Благодаря высокоточному шаговому двигателю точность размера обработки обеспечивается программным расчетом;

4. Двухосный может обрабатывать два одновременно, а одноосный может быть оснащен патроном, который имеет высокую эффективность и низкое энергопотребление;

5. Время обучения короткое, 30 минут для понимания метода программирования, 30 минут для понимания процесса работы, 30 минут для понимания метода обслуживания оборудования и одна неделя для достижения профессиональной работы;

6. Для токарных станков с ЧПУ применяются полностью или полузакрытые ограждения, а закрытые ограждения используются для предотвращения вылета стружки или смазочно-охлаждающей жидкости, что может привести к случайной травме оператора;

7. Большинство деревообрабатывающих станков с ЧПУ с автоматическим устройством удаления стружки имеют конструкцию с наклонной станиной, которая удобна для удаления стружки и проста в использовании автоматического станка для удаления стружки;

8. Высокая скорость вращения шпинделя, надежный и безопасный зажим заготовки. В большинстве токарных станков с ЧПУ используются гидравлические патроны, которые удобны и надежны для регулировки усилия зажима и в то же время снижают трудоемкость операторов;

9. Все токарные станки с ЧПУ с автоматическим устройством смены инструмента оснащены автоматическим поворотным резцедержателем, который может автоматически менять лезвие инструмента во время процесса обработки, чтобы непрерывно выполнять несколько операций;

10. В главном приводе и приводе подачи токарного станка с ЧПУ используются независимые серводвигатели, что делает цепь передачи простой и надежной. В то же время каждый двигатель может двигаться независимо или реализовать многоосную связь.

Недостатки

1. Цена продажи выше, а первые инвестиции в оборудование большие;

2. Повышение технических требований к эксплуатационному и ремонтному персоналу;

3. При токарной обработке изделий из дерева сложной формы ручное программирование требует больших усилий.

изображение станка для токарного станка по дереву, фотографии и картинки на Alibaba

Примечание: некоторые товары запрещены для отображения / предложения для продажи на нашем веб-сайте в соответствии с политикой листинга продуктов. Например, такие лекарства, как аспирин.

heavy duty wood lathe machine , lathe for turning wood ,automatic wood lathe machine

US $500-900 / Set ( FOB Price)

1 Set (Min. Order)

Wood lathe machine ,woodworking lathe ,mini lathe wood

US $180. 0-268.0 / Set ( FOB Price )

1 комплект (минимальный заказ)

Цзинань деревообрабатывающий станок с ЧПУ дерево токарная обработка токарный станок резьба станок со шпинделем для лестницы, римская колонна, бейсбольная бита, ножки стула

US 6900-7800 / SET (цена FOB)

1 SET (мин. Порядок)

Wood LATHE MACHET MACHIT Маршрутизатор Latches MC1218VDB

US 169-199 / PIECT (Цена FOB)

1 PICE (MIN. ORDE)

MC3026 Woodworking Machinery 18 9039 9039

MC3026 Woodworking Machinery 18 9053

MC302669 189.0318 Машина Руководство Wood Копия Токарный станок Машина Цена

US 1000-1300 / SET . токарный станок станок оптом

100-1000 долл. США / Набор (цена FOB)

1 комплект (минимальный заказ)

4 осевых ножа0317 Wood Beads Токарный станок Wood Beads Mowls Создание Машина
US $ 1800,0-1900,0 / SET (FOB PROCE)
1 SET (FOB PROCE)
1 SET . Токарный станок Станок для деревообработки с CE
1500-5000 долл. США / Комплект (цена FOB)
1 комплект (Минимальный заказ)
50317 Wood
Токарный станок Машина для мисок

US 500-1200 / SET (цена FOB)

1 SET (MIN. MIN.) Машина WL1018VD

US 400-900 / SET (цена FOB)

10 Сетов (Мин0317 Токарный станок Машина с Nova G3 Chock AS AS Стандарт

US 420-680 / SET (Цена FOB)

20 SETS (MIN. ORDE)

20 lets . Machine

US 5500-8000 / SET (цена FOB)

1 SET (MIN. ORDER)

Древесина .0318

US $ 125,8-125,8 / Piece (цена FOB)

1 Piece (MIN. Заказ)

Древесина для продажи

. / Unit ( FOB Price)

5 Units (Min. Order)

CA-16 woodworking machinery / cnc mini wood turning lathe

US $2000.0-2200.0 / Установите (цена FOB)

1 Set (мин. Заказ)

Стул нога Wood CNC LATHE Машина ЦЕНА

9000.00318 MACHIN
3 Sets (Min. Order)
BCM-15030 cnc wood lathe /woodworking machine /baseball bat cnc wood turning lathe
US $6460. 0-6460.0 / Set (цена FOB)
1 Set (мин. Порядок)
WL1642 — 16 «X42».
US $899.0-899.0 / Unit ( FOB Price)
1 Unit (Min. Order)
MCS450 Wood Lathe Machine for Sale Bench Top Metal Lathe Wood Маршрутизатор Токарный станок
US 111,26-111,26 / Carton (цена FOB)
100 Cartons (MIN. MIN). Токарный станок Станок
400,0-520,0 долл. США / Комплект (цена FOB)
1 комплект (минимальный заказ)
токарная копия
7 дерево
80317 lathe for sale/woodworking machine /baseball bat cnc wood turning lathe
US $4500.0-4500.0 / Set ( FOB Price)
5 Sets (Min. Order)
CNC Wood Turning Lathe Machine
US 5800.0-8500.0 / SET (FOB Price)
1 SET (MIN. Порядок)
1 SET (MIN. Порядок)
1 SET (MIN. ORDE)
1 SET (MIN. ORDE)
1.0317 Wood Turning Copy Токарный завод Машина Цена
US 3350-20000 / SET (цена FOB)
1 SET (MIN. MIN.) Токарный станок Машина Woodworking Токарный станок Wood Turning Machine BM10808
US 800-1300 / Блок (FOB PROCE) 9076 / (FOB PROCE).0763
Wood lathe machine automatic for turning drilling wood vase bowl
US $5800-8400 / Set ( FOB Price)
1 Set (Min. Order)
Новый 12 x 18 дюймов с регулируемой скоростью Дерево Токарный станок Станок для Дерево Токарная обработка из Китая
0762 (мин. Заказ)
H-D150D-DM Деревянная ручка .
1 Set (мин. Заказ)
HM1642 500W Small Wood Токарный станок CNC Turning Machine
US 899,0-1099,0 / SET
$ 899.0-1099.0 / SET 9000
(FOOM 996996996996996996996969696969696969696969696969669
9000 4,076767 (FOOM 9000
9000 4,0767 (FOB.0004 5 Sets (Min. Order)
Wood Turning Lathe Machine
US $50-100 / Set ( FOB Price)
100 Sets (Min. Order)
Remax-1516 CNC Wood Копирование Токана , MINI Wood Lathe MACHINE
US 7000-9000 / SET
(FOB $ 7000-9000 / SET
(FOB $ 7000-9000 / SET
(FOB $ 7000-9000 / 2). 0763
China CE Стандарт Wood Turning Токарный станок , автоматический Wood Lathe Машина
$ 5000-8000 / SET
(FOB $ 5000-8000 / SET
(FOB $ 5000-8000 / SET
(FOB $ 5000-8000 / .
Верхний стандарт 220В/50Гц используется для автоматического дерева токарный станок станок для продажи
220-340 долл. США / шт.0762 (Min. Order)
LZ-1516 Multi Function Cnc Wood Lathe machine for turning stair balusters furniture legs,Automatic wood lathe machine
US $7165-8209 / Set (цена FOB)
1 комплект (минимальный заказ)
BT1000 550 W патрон для дерева токарный станок токарный станок лезвие станок
18
18 9 долларов США0,0-210,0/ Piece (цена FOB)
1 Piece (мин. Заказ)
Wholesale Product
US 6850.0-7200.0 / SET (цена FOB)
1 SET (MIN. Заказ)
MC3032 Китайский производство CNC LATHE MACH317 AITH .0317 Токарный станок Машина Цена
US 3200.0-3300.0 / SET (цена FOB)
1 SET (MIN). станок
290,0-300,0 долл. США / Набор (цена FOB)
1 комплект (минимальный заказ)
токарная обработка 3 1 бейсбольная бита
317 Токарный станок Duplicate Machine
US 5500,0-5800,0 / SET (Цена FOB)
1 SET (MIN. ORDER) 9000
100004 1 SET
(MIN. ORDER) 9000
10 00044.
Токарные станки по дереву являются важным инструментом для всех столяров, от новичков до профессионалов. Нет других инструментов, которые могут делать то, что они могут делать, но может быть сложно найти хороший бренд среди множества доступных, а за несколько сотен долларов нет права на ошибку.
Мы выбрали 10 различных брендов, которые легко найти в Интернете и в хозяйственных магазинах по всей Америке. Мы рассмотрим плюсы и минусы каждого из них и расскажем вам о любых аксессуарах или функциях, которые они включают. Мы также включили краткое руководство для покупателя, чтобы обсудить, на что следует обращать внимание при совершении покупок.
Присоединяйтесь к нам, пока мы внимательно изучаем расстояние между центрами, размах, число оборотов в минуту, мощность и многое другое, чтобы помочь вам сделать осознанный выбор.
Быстрое сравнение наших фаворитов в 2022 году
Рейтинг Изображение Продукт Детали
Лучший в целом JET JWL-1221VS с регулируемой скоростью
Вперед и назад
Подпружиненный фиксатор шпинделя
Система натяжения ремня с храповым механизмом
ПРОВЕРИТЬ ЦЕНУ
Лучшее значение WEN 3421 Настольный мини-переключатель с регулируемой скоростью
Длина 12 дюймов
Ширина 8 дюймов
2-амперный двигатель
750 – 3200 об/мин
ПРОВЕРИТЬ ЦЕНУ
Премиум Выбор Пауэрматик 1352001 3520B
Цифровое считывание оборотов
Двигатель 2 л. с.
Сверхпрочный чугун
ПРОВЕРИТЬ ЦЕНУ
МАГАЗИН FOX W1704 Настольный
Две подставки
700 – 3200 об/мин
52 фунта
ПРОВЕРИТЬ ЦЕНУ
Delta Industrial 46-460 Midi с регулируемой скоростью
Переменная скорость
Запатентованная система натяжения ремня
Три диапазона скорости шкива
ПРОВЕРИТЬ ЦЕНУ
10 лучших токарных станков по дереву
1.
Токарный станок по дереву с регулируемой скоростью JET JWL-1221VS – лучший в целом
Проверить последнюю цену . Он оснащен мощным двигателем, который может развивать скорость от 60 до 3600 оборотов в минуту (об/мин) и регулируется с помощью ручки управления, чего должно быть более чем достаточно для большинства проектов. Токарный станок плавно переключается между передним и задним ходом одним щелчком переключателя. Подпружиненный замок шпинделя позволяет легко менять деревянные изделия, а натяжение ремня легко регулировать с помощью уникальной системы натяжения ремня с храповым механизмом.
Нам понравилась плавная работа, особенно высокие обороты, обеспечиваемые JET JWL-1221VS, и мы могли только пожаловаться на то, что он немного тяжеловат (136 фунтов), а двигатель находится под передней бабкой, из-за чего он собирает много стружка и пыль. Он обеспечивает 21 дюйм между центрами и 12-дюймовый ход.
Профи
60 – 3600 об/мин
Вперед и назад
Система натяжения ремня с храповым механизмом
Подпружиненный фиксатор шпинделя
21” между центрами
Качели 12 дюймов
Минусы
136 фунтов
Двигатель находится под передней бабкой и собирает стружку и пыль
2.
Настольный токарный станок по дереву с регулируемой частотой вращения WEN – лучшее соотношение цены и качества
Проверить последнюю цену
Настольный мини-токарный станок по дереву с регулируемой скоростью WEN 3421 – это наш выбор лучшего станка по дереву за свои деньги. Рабочая область имеет длину 12 дюймов и ширину 8 дюймов и идеально подходит для небольших проектов, таких как ручки, чашки, миски и многое другое. 3,2-амперный двигатель будет вращать дрова в диапазоне от 750 до 3200 об/мин. 2,3-дюймовая лицевая панель, шпиндель MT1 и конус задней бабки имеют прочную конструкцию, и, несмотря на то, что они в основном изготовлены из чугуна, их вес составляет всего 44,9 г.фунты.
Недостатком WEN 3421, особенно по сравнению с нашим лучшим выбором, является то, что обороты немного медленнее, а диапазон оборотов меньше. Мы также обнаружили, что он легко застревает, поэтому вам нужно помнить о нагрузке вашего приложения. Он обеспечивает 12-дюймовое расстояние между центрами и 8-дюймовый ход.
Pros
12 дюймов в длину, 8 дюймов в ширину
Двигатель 2 А
750 – 3200 об/мин
Планшайба 3 дюйма, шпиндель MT1 и конус задней бабки
9 фунтов
12” между центрами
Качели 8”
Минусы
Болота
3. Токарный станок по дереву Powermatic 3520B – выбор премиум-класса
Проверить последнюю цену
Токарный станок по дереву Powermatic 1352001 3520B – наш выбор среди токарных станков по дереву премиум-класса. В нем используется мощный 6,2-амперный двигатель мощностью 2 л.с., обеспечивающий скорость до 3200 об/мин. Он включает в себя два сменных шкива, которые вы можете переключать для регулировки оборотов. Один шкив работает в диапазоне от 50 до 1200 об/мин, а другой — в диапазоне от 125 до 3200 об/мин. Он изготовлен из сверхпрочного чугуна и имеет большую рабочую зону размером 20 х 35 дюймов. Цифровой измеритель оборотов легко читается и включает в себя несколько аксессуаров, в том числе защитный кожух, упор для инструмента, лицевую панель, гаечный ключ, выбивной стержень и фиксатор шпинделя.
Powermatic 1352001 чрезвычайно мощный и никогда не зависает. Вы можете выполнять широкий спектр проектов в большом рабочем пространстве, и единственное, на что мы можем пожаловаться, это его экстремальный вес в 682 фунта, что затрудняет сборку. Он обеспечивает 35-дюймовое расстояние между центрами и 20-дюймовый ход.
Pros
Цифровое считывание оборотов
Двигатель 2 л.с.
Сверхпрочный чугун
Включает несколько принадлежностей
20” X 35”
До 3200 об/мин
35” между центрами
Качели 20”
Минусы
682 фунта
4. В МАГАЗИНЕ FOX W1704 Настольный токарный станок
Проверить последнюю цену
В МАГАЗИНЕ Настольный токарный станок FOX W1704 оснащен 12-дюймовым рабочим пространством для работы над небольшими проектами. Он имеет две подручные опоры для различных токарных операций. Двигатель мощностью 1/3 л.с. развивает до 3200 об/мин, а скорость регулируется. Его чугунная конструкция прочна, но вся машина весит всего 52 фунта.
Пока мы использовали SHOP FOX W1704, мы чувствовали, что он не очень мощный, и он часто зависает даже при работе над небольшими проектами, а ручки часто сами расшатываются от вибрации. Он обеспечивает 12-дюймовое расстояние между центрами и 8-дюймовый ход.
Pros
12 дюймов между центрами
Чугунная конструкция
Две подставки
700 – 3200 об/мин
52 фунта
Переменная скорость
12” между центрами
Качели 8”
Минусы
Ручки откручиваются
Не очень мощный
5. Токарный станок среднего размера Delta Industrial 46-460 с переменной скоростью
Проверить последнюю цену можно регулировать с помощью регулятора скорости до 700 об/мин. Различные шкивы изменяют диапазон оборотов, а 12½-дюймовый поворот идеально подходит для небольших проектов. Он весит около 100 стручков и оснащен запатентованной системой натяжения ремня для быстрой регулировки.
Что нам не понравилось в Delta Industrial 46-460, так это то, что станина не была полностью гладкой, что затрудняло использование инструментов в определенных местах. Он немного вибрирует на более высоких оборотах, и они установили переключатели прямого и обратного хода назад. Мы проверили Интернет, чтобы убедиться, что мы единственные, у кого есть обратный переключатель, но, видимо, у всех так.
Плюсы
Двигатель 1 л.с.
1725 об/мин
Поворотный механизм 12½”
Переменная скорость
Три диапазона скорости шкива
Запатентованная система натяжения ремня
97 фунтов
Минусы
Кровать не была гладкой
Вибрация
Переключатель прямого/обратного хода, подключенный назад
6. Nova 71118 Comet II DR Midi Lathe
Проверить последнюю цену
Nova 71118 Comet II DR Midi Lathe использует двигатель ¾ HP для обеспечения скоростей от 250 до 4000 об/мин. Вы можете точно сказать, как быстро дерево вращается, проверив удобный цифровой индикатор. 16,5 дюймов между центрами и 12-дюймовый поворот — достаточно места для большинства небольших проектов, а переключатель вперед / назад позволяет использовать машину по мере необходимости для разных проектов. Шестидюймовая подставка для инструмента полностью регулируется и имеет достаточный размер, а вес машины составляет 82 фунта.
Проблема, с которой мы столкнулись с Nova 71118, заключалась в том, что он постоянно зависал даже при малейшем нажатии, а наш цифровой считыватель сгорел через несколько месяцев после того, как мы его получили.
Плюсы
250 – 4000 об/мин
Цифровой считыватель
Переключатель прямого хода
Качели 12 дюймов
5” между центрами
Подручник 6 дюймов
82 фунта
Минусы
Сгорел цифровой индикатор
Болота
7. Мини-токарный станок RIKON 70-100
Узнать последнюю цену
Мини-токарный станок RIKON 70-100 использует двигатель мощностью ½ л. Расстояние между центрами составляет 16 дюймов, а качание составляет 12 дюймов, чего должно хватить для всех ваших небольших проектов, включая резку чаши. Самовыдвигающаяся задняя бабка может сэкономить время и уменьшить разочарование, когда вам нужно удалить центр. Это не слишком тяжело для близких к 90 фунтов, и вы можете расширить кровать для более крупных проектов.
Мы чувствовали, что двигатель мощностью ½ л.с. в RIKON не обладает большой мощностью, и он глохнет независимо от того, насколько вы осторожны. Система изменения скорости несложная, но становится утомительной, если вы работаете над проектом, требующим частого изменения скорости. Также есть защитная крышка, которая болтается, хотя болты затянуты.
Pros
Легкое изменение скорости доступа
Самовыдвижная задняя бабка
16” между центрами
Качели 12 дюймов
88½ фунтов
430 – 3900 об/мин
Минусы
Двигатель ½ л. с.
Утомительно менять скорость
Защитная крышка неплотно закрывается
8. Токарный станок по дереву Mophorn 10 x 18 дюймов
Проверить последнюю цену
Токарный станок по дереву Mophorn 10 x 18 дюймов Это 81-фунтовый станок, который может производить от 760 до 3200 об/мин. Это дает вам 18 дюймов между центрами с десятидюймовым поворотом, что хорошо подходит для создания ножек стула и других подобных проектов. Он оснащен 6-дюймовыми упорами для обработки дерева, а прочная чугунная конструкция прослужит много лет.
Проблема с Мофорном в том, что он очень слаб. На упаковке не указана мощность в лошадиных силах, но мы можем сказать вам, что она постоянно захлебывалась, и мы бы поставили ее в один ряд с другими моделями, оснащенными двигателем мощностью менее одной лошадиной силы. Также не было инструкций, которые помогут вам начать работу, если вы новичок в использовании токарного станка по дереву.
Плюсы
760 – 3200 об/мин
18” между центрами
Качели 10”
Чугунная конструкция
6-дюймовые подручники
81 фунт
Минусы
Плохие инструкции
Очень низкая мощность
9.
Токарный станок PSI Woodworker Commander Midi Lathe
Проверить последнюю цену
Токарный станок PSI Woodworking KWL-1018VS Turncrafter Midi Lathe использует двигатель мощностью три четверти л.с., обеспечивающий скорость от 500 до 3600 об/мин. Он имеет широкое расстояние 18 дюймов между центрами, а 10-дюймовый поворот обеспечивает достаточно места для большинства небольших проектов. Прилагаемый рабочий фонарь помогает освещать рабочую зону даже в условиях низкой освещенности, а чугунное основание обеспечивает прочную платформу для работы, оставаясь при этом легким (всего 82 фунта).
Как и многие другие модели из этого списка с небольшой мощностью, деревообрабатывающий станок PSI KWL-1018VS имеет тенденцию тормозить на всех работах, кроме самых мелких. Инструкций при покупке нет, так что это не инструмент для неопытного пользователя, и нет реверсивного переключателя, который есть на многих других моделях. Хотя нам понравилась идея с рабочим светом, но абажур был слишком мал, и большинство лампочек торчало, вызывая блики вместо улучшения видимости. В тени также собираются опилки, что может привести к пожару.
Плюсы
500–3600 об/мин
18” между центрами
Качели 10”
Включает рабочее освещение
Основание из чугуна
82 фунта
Минусы
Двигатель ¾ л.с.
Без инструкций
Рабочее освещение слишком маленькое
Нет переключателя реверса
10. Grizzly Industrial H8259 Настольный токарный станок по дереву
Проверить последнюю цену
Настольный токарный станок по дереву Grizzly Industrial H8259 — последний токарный станок по дереву в нашем списке, который мы хотим рассмотреть для вас. Эта машина довольно легкая, всего 77 фунтов, и может развивать скорость от 826 до 3337 об/мин. У вас есть 18 дюймов между центрами, чтобы соответствовать вашему дереву и 10-дюймовым качелям.
Недостатком Grizzly Industrial является то, что у него недостаточно лошадиных сил, чтобы двигаться без постоянного увязания. Эта модель также сильно нагревается всего за несколько минут, даже при использовании на умеренных оборотах, и вам нужно отрегулировать ремни для изменения скорости, что достаточно просто, но становится утомительным, если вам нужно менять его несколько раз.
Pros
18 дюймов между центрами
Качели 10”
826 – 3337 об/мин
77 фунтов
Минусы
½ л.с.
Двигатель нагревается
Утомительно менять скорость
Руководство покупателя. Выбор лучшего токарного станка по дереву
Токарный станок по дереву может показаться сложным устрашающим станком, но на самом деле он не такой уж сложный, и вам понадобится всего несколько ключевых компонентов. Давайте рассмотрим несколько важных моментов, на которые следует обратить внимание при покупке токарного станка по дереву.
Лошадиная сила
Мощность, которую производит двигатель, является сердцем машины. Вы можете изменять скорость с помощью шкивов и других методов, но за крутящий момент отвечает мощность, и без достаточного крутящего момента ваш проект будет постоянно вязнуть, когда вы будете прижимать к нему инструменты.
Если вы не собираетесь ограничиваться созданием ручек и карандашей, мы настоятельно рекомендуем токарный станок мощностью не менее одной лошадиной силы, чтобы обеспечить достаточный крутящий момент для проекта.
Расстояние между центрами
Центры удерживают вашу древесину на месте, а расстояние между ними говорит вам, насколько длинной может быть ваша древесина. Расстояние между центрами большинства инструментов в этом списке составляет около 16 дюймов, но оно может значительно варьироваться, а в некоторых случаях вы также можете увеличить его, добавив на токарный станок дополнительные детали.
Поскольку большее расстояние между центрами означает, что вы можете заняться более масштабным проектом, мы рекомендуем приобрести самый большой из возможных. Если вы знаете, что хотите создавать только более мелкие объекты, такие как чернильные ручки или шахматные фигуры, возможно, вам подойдет более короткое расстояние между центрами.
Качание
Качание означает, насколько широким может быть ваше дерево, когда оно установлено по центру, прежде чем оно ударится о стол. Как и расстояние между центрами, большее значение колебания означает, что вы можете заняться более крупным проектом, поэтому постарайтесь получить максимальное значение, которое вы можете себе позволить, если только вы не знаете, что оно вам не понадобится.
RPM
В большинстве случаев высокие RPM приводят к более быстрому рабочему процессу и более плавной отделке. Если дама не будет двигаться достаточно быстро, инструменты не будут хорошо резать и могут захватить древесину, что приведет к появлению сколов. Более высокие обороты всегда лучше, но убедитесь, что добавленная мощность также является частью сделки.
Переменная скорость
Возможность изменения скорости является важной частью работы токарного станка по дереву, и существует несколько способов изменения скорости, включая циферблаты, замену шкивов или регулировку натяжения. Мы обнаружили, что настройка скорости с помощью циферблата — лучший способ, потому что это самый простой способ, и вы часто можете делать это в режиме реального времени. Другие методы не сложны, если у вас есть надлежащие инструкции, но они лучше подходят для проектов, которые остаются на той же скорости в долгосрочной перспективе.
Реверсивное направление
Хотя во многих моделях это не предусмотрено, реверсивное направление может предложить пользователю некоторую гибкость, особенно при шлифовании или очистке вашей работы. В большинстве случаев достаточно щелкнуть выключателем, чтобы изменить направление.
Вес
Перед покупкой токарного станка по дереву следует учитывать еще один момент: сколько он весит. В то время как большинство моделей в этом списке весят менее 100 фунтов, они могут во много раз превышать этот показатель. Нередко вы покупаете одну из этих машин только для того, чтобы потом узнать, что вам нужно собрать ее самостоятельно. Всегда проверяйте, можете ли вы справиться с весом, особенно во время сборки перед покупкой и обточкой.
Заключение
Выбирая лучший токарный станок по дереву, мы рекомендуем что-то с высокими оборотами и большим пространством между центрами. Наш выбор лучшего токарного станка по дереву, токарного станка с регулируемой скоростью JET JWL-1221VS, обеспечивает как 21-дюймовое расстояние между центрами, так и мощный двигатель, который может развивать скорость до 3600 об/мин. У нас не было зависаний, и двигатель оставался холодным на протяжении всех наших проектов. Мини-настольный токарный станок по дереву с регулируемой скоростью WEN 3421 — еще один отличный выбор для тех, кто ищет менее дорогую модель, чтобы начать работу с небольшими проектами. Двигатель по-прежнему обладает достаточной мощностью, и его вес 55 фунтов можно считать почти портативным.
Мы надеемся, что вам понравилось читать наши обзоры, и они оказались полезными при выборе следующего токарного станка по дереву. Если вы считаете, что это может помочь другим, поделитесь этим руководством с лучшими токарными станками по дереву на Facebook и Twitter.
Другие руководства по покупке, подобные этому:
Какой мини- и миди-токарный станок нам нравится больше всего? Узнайте здесь
Разборка токарных станков по металлу: какие из них наши любимые?
Руководство покупателя строгального станка по дереву
7 Лучшие патроны для токарных станков по дереву
Содержание
1 Краткое сравнение наших фаворитов в 2022 году
2 10 лучших токарных станков по дереву
2.1 1. JET JWL-1221VS Токарный станок по дереву с регулируемой скоростью – лучший настольный токарный станок с переменной скоростью
2.2 RU – Best Value
2.3 3. Powermatic 3520B Токарный станок по дереву – Premium Choice
2.4 4. SHOP FOX W1704 Настольный токарный станок
2.5 Миди токарный станок
2.7 7. Rikon 70-100 Mini Tale
2.8 8. Mophorn 10 x 18-дюймовый деревянный турнир
2,9 9. PSI Woodworking Turncrafter Commander Midi Lathe
2. 10 10. Grizzly Industrial H8259 Wood Lathe
33.10 10. Grizzly Industrial H8259 Wood Lathe
3333.10 10. Grizzly Industrial H8259 Wood Lathe333333333.10 10. Grizzly Industrial H8259 Руководство покупателя – выбор лучшего токарного станка по дереву
3.1 Мощность, л.с.
3.2 Расстояние между центрами
3.3 Поворот
3.4 Число оборотов в минуту
3.5 Регулируемая скорость
3.6 Реверсивное направление0024
4 Заключение
Решения для вибрации токарного станка по дереву Стоп
Вибрация токарного станка по дереву может быть очень неприятной и потенциально опасной. Мало того, что вибрация небезопасна, она обычно оставляет следы от инструмента и мешает качественной точеной деревянной чаше.
Потенциальных источников вибрации токарного станка по дереву множество, и в этой статье мы систематически рассмотрим и устраним каждую возможность.
В конце концов, то, что мы ищем, — это гладкая токарная обработка дерева, позволяющая максимально эффективно использовать каждую деревянную заготовку чаши. Вибрация не должна быть частью процесса поворота деревянной чаши.
Я не могу передать вам, как это может быть неприятно, когда мой токарный станок, который я потратил много времени на выравнивание пола, начинает танцевать и уходить из-за несбалансированной заготовки чаши.
Вот то, что я обнаружил, в основном трудным путем, и то, как я управляю вибрацией на своем токарном станке.
Пробный прогон вибрации токарного станка по дереву
Без дерева или принадлежностей, таких как патрон, прикрепленный к токарному станку, запустите токарный станок и давайте проверим наличие вибрации.
Если в этот момент возникают какие-либо вибрации, устраните их, прежде чем приступать к токарной обработке древесины.
Токарный станок по дереву представляет собой платформу с приводом от двигателя для установки и вращения дерева. Передняя бабка должна только плавно вращаться и выдерживать вес заготовки чаши.
Вибрация самого токарного станка по дереву без установленной заготовки является признаком механической или структурной проблемы.
Проверка трансмиссии
Выключите токарный станок и проверьте, можно ли вручную легко перемещать ремень вокруг шкива передней бабки.
Если электродвигатель работает неровно или издает шум, это может означать, что двигатель нуждается в ремонте или замене подшипников.
Проверка передней бабки
Если двигатель и ремень двигаются плавно, но передняя бабка вибрирует или издает чрезмерный шум при включении токарного станка, возможно, требуется ремонт подшипников передней бабки.
В зависимости от токарного станка по дереву и производителя ремонт или замена подшипников может быть относительно простой или более сложной задачей.
Обратитесь к производителю за информацией о ремонте подшипников передней бабки. Пока подшипники не закреплены, точить по дереву — не лучшая идея.
Токарный станок по дереву Вибрация Твердая опора
Итак, ваш двигатель, ремень и передняя бабка прошли проверку. Это хорошая новость, но у вас все еще может быть вибрация токарного станка по дереву.
Смотрим дальше и вниз. Без хорошей опоры любой токарный станок будет вибрировать и дребезжать во время работы.
Все четыре ножки должны иметь хорошее надежное соединение с полом. Если даже одна нога оторвется от пола, всего на волосок, это может вызвать вибрацию.
Чтобы упростить задачу, сначала тщательно очистите пол от пыли и мусора.
В зависимости от вашего токарного станка у вас могут быть регулируемые настройки ножек. Каждая установка ноги должна быть отрегулирована, чтобы прикрепить ногу к полу.
Трюк с проверкой основания
Если к токарному станку не прикреплены никакие аксессуары или доски, включите его и проверьте наличие вибрации.
Опуститесь ближе к каждой ноге, соединенной с полом, и посмотрите, сможете ли вы просунуть лист бумаги под ножку станка. Если вы можете, эту ногу нужно опустить или отрегулировать, пока она не войдет в плотный контакт.
Не выдвигайте ногу слишком далеко, потому что при этом одна из других ног может сместиться. Перепроверьте все ноги с помощью бумажной техники.
Испытание анкера на вибрацию опоры токарного станка по дереву
Соединение передней бабки
Теперь, когда основные компоненты станка были проверены и скорректированы на наличие вибрации, нам нужно посмотреть на точку соединения с заготовками деревянной чаши.
Точка контакта на передней бабке является наиболее важной точкой для устранения вибрации.
Почему это?
Представьте, что у вас в руке длинный 20-футовый тонкий стержень из стекловолокна. Если держать неподвижно, то все в порядке. Однако, если вы немного сдвинете руку, которая держит стержень за один конец, соответствующая вибрация и движение на другом конце стержня будут значительными.
Токарный станок по дереву Вибрация на расстоянии
Точно так же происходит и на передней бабке. Если даже небольшая проблема возникает на передней бабке, к тому времени, когда она проходит через четырехкулачковый патрон или планшайбу в заготовку чаши, вибрация может быть значительной.
Прочное соединение лицевой панели
Независимо от того, как вы прикрепите заготовку чаши к токарному станку, не торопитесь и убедитесь, что соединение прочное и чистое.
Если вы прикрепляете заготовку чаши к токарному станку с помощью планшайбы, убедитесь, что планшайба расположена по центру, ровно прилегает к поверхности заготовки и закреплена всеми возможными отверстиями для винтов.
Кроме того, перед закреплением и затягиванием винтов лицевой панели убедитесь, что между заглушкой чаши и лицевой панелью нет мусора.
Вот статья о правильном использовании лицевой панели.
Соединение True Tenon
Формирование шипа подходящего размера и под углом является ключом к стабильному соединению с четырехкулачковым патроном.
В статье о создании идеального шипа я рассказываю обо всех деталях, необходимых для изготовления идеального шипа, который может крепко и точно держаться в патроне токарного станка.
Не торопитесь с формированием шипа и убедитесь, что вы сделали красивое уступ и ласточкин хвост, который соответствует углу кулачков вашего патрона.
Помните, любые дефекты на шипе могут увеличиться в заготовке чаши и вызвать раздражающую вибрацию.
Хотите знать, какие дефекты шипа могут вызвать проблемы с вибрацией? Проверьте эту статью дальше.
Sweat The Small Stuff
Возьмите сжатый воздух или старую зубную щетку и очистите резьбу передней бабки и приемную резьбу во всех патронах и планшайбах. Пыль внутри резьбового соединения передней бабки может привести к небольшому смещению патрона или планшайбы от центра.
Удаление вибрационного мусора на токарном станке по дереву
Убедитесь, что все патроны и планшайбы полностью прилегают к плечу передней бабки. Зазор, даже сверхтонкий, может позволить вибрации распространиться на заготовку чаши. При необходимости заполните зазор пластиковой шайбой.
Аккуратно и медленно навинтите все аксессуары на резьбу передней бабки, чтобы избежать перекручивания резьбы. Патрон или планшайба, установленные с крестообразной резьбой, скорее всего, будут смещены от оси и будут вибрировать во время работы. Если на передней бабке имеется поперечная резьба, найдите время, чтобы спилить любые заусенцы, чтобы предотвратить образование поперечной резьбы в будущем. Я использую этот очень хороший, маленький угловой металлический напильник, чтобы исправить любые проблемы с резьбой моей передней бабки
Танцующий токарный станок по дереву Вибрация
Если у вас когда-либо была возможность увидеть, как сотовый телефон с глушителем переходит в режим вибрации и плавает по поверхности стола, вы видели, на что способен несбалансированный токарный станок.
Хотите верьте, хотите нет, но микроустройство внутри сотового телефона, которое заставляет его вибрировать, представляет собой вращающийся несбалансированный цилиндр, очень похожий на токарный станок с несбалансированной заготовкой чаши.
В зависимости от размера заготовки чаши, количества неуравновешенной массы и скорости токарного станка вибрация токарного станка по дереву может привести к его неконтролируемому и опасному перемещению по полу.
Взвешенный ответ
Точно так же, как положить руку на этот вибрирующий телефон и удерживать его, мы также можем добавить вес, чтобы уменьшить вибрацию токарного станка по дереву.
Некоторые токарные станки по дереву, такие как токарные станки Oneway, имеют структурные полости, которые можно заполнить песком, чтобы утяжелить их.
В зависимости от конструкции токарного станка можно разместить мешки с песком на ножках или сделать специальную перекладину для удержания взвешенных мешков.
Взвешивание токарного станка уменьшит и поглотит вибрацию и позволит значительно уменьшить вибрацию токарного станка по дереву.
Обработка нестандартных деталей
Очень немногие заготовки чаш идеально отцентрированы и точно сбалансированы. Токарная обработка больших заготовок или асимметричных заготовок чаши может вызвать вибрацию токарного станка по дереву.
Ключом к работе с заготовками неправильной формы является терпение. Начните с замедления увеличения скорости токарного станка, пока не возникнет вибрация.
Иногда, если токарный станок хорошо закреплен, можно увеличить скорость станка чуть выше точки вибрации, и точение станет более плавным.
Если заготовка чаши не сглаживается при увеличении скорости, притормозите. Снижайте скорость до тех пор, пока вибрация станка по дереву не утихнет и заготовка чаши не начнет вращаться плавно.
Нет заданной скорости
Точной идеальной скорости для токарной обработки деревянных чаш не существует. Вместо этого скорость, которая не вызывает вибрации, является лучшей скоростью для начала токарной обработки деревянной чаши.
Заготовки больших чаш могут быть особенно проблематичными. Вибрация от более крупных деталей может привести к тому, что токарный станок будет танцевать и ходить по полу.
Держите скорость низкой или чуть ниже точки вибрации и придайте заготовке чаши более сбалансированную форму.
Я обнаружил, что если вы не торопитесь и правите внешний край заготовки чаши, скорость токарного станка обычно можно увеличить.
По мере завершения каждого этапа процесса поворота чаши и удаления большего количества материала скорость можно увеличивать без возникновения новых вибраций.
Чтобы лучше понять скорость токарного станка, прочтите эту статью.
Состояние древесины
Влажность, форма, внутренние структуры влияют на вращение и вибрацию данной заготовки чаши.
Я видел заготовки, которые выглядят идеально цилиндрическими и хорошо сбалансированными, вызывая сумасшедшую вибрацию токарного станка по дереву. Иногда в одной части заготовки имеется масса дерева или влаги, которая находится в дисбалансе на противоположной стороне заготовки чаши.
Внутренние сучки или пустоты также могут вызывать дисбаланс и затруднять плавное вращение чаши.
Опора задней бабки
Несмотря ни на что, задняя бабка является не только надежной страховкой, но и снижает общую вибрацию заготовок чаши.
Подумайте о том примере со стержнем из стекловолокна, который был ранее. Когда вы задействуете заднюю бабку, кажется, что другой конец стержня из стекловолокна теперь закреплен и отцентрирован так же, как и тот конец, который вы держите.
Задняя бабка вставляет штифты или закрывает заготовку чаши и уменьшает любые вибрации токарного станка по дереву.
Всегда используйте заднюю бабку, когда это возможно, и большинство вибраций, как правило, сводятся к незначительным проблемам, которых можно избежать, слегка снизив скорость токарного станка.
Вибрация задней бабки токарного станка по дереву
Скорость токарного станка
Токарный станок, на котором я учился, имел хорошие показатели оборотов, и я обнаружил, что у меня вошло в привычку вращаться со скоростью 800-1000 об/мин.
Когда я купил свой токарный станок, я был немного разочарован тем, что у него не было дисплея для считывания оборотов. Вместо этого мне нужно было регулировать скорость токарного станка на ощупь и на вид.
В конце концов, отсутствие показаний — это благословение. Я лучше ориентируюсь в том, какая скорость лучше всего подходит для каждой данной заготовки чаши, не зависимо от дисплея.
Вибрация токарного станка по дереву не возникает так сильно, потому что я не пытаюсь увеличить скорость до какого-то произвольного числа оборотов в минуту. Вместо этого я прислушиваюсь к бланку чаши и своей машине и выбираю скорость, подходящую для каждой ситуации.
Регулятор скорости вибрации токарного станка по дереву
Экстремальное решение вибрации токарного станка по дереву
В экстремальных ситуациях установка станка на полу является возможным решением для снижения вибрации. Тем не менее, я бы сначала сделал все, что в моих силах, чтобы сначала уменьшить вибрацию другими способами.
Если вы проектируете большие точеные чаши со смещением или другие намеренно неуравновешенные детали, хорошим решением может стать установка на пол.
Сделайте свою домашнюю работу и, возможно, даже проконсультируйтесь с инженером-строителем, чтобы определить лучший способ безопасного крепления станка к полу.
Так что помните, то, что токарный станок крепится к полу, не означает, что силы несбалансированной деревянной заготовки чаши не воздействуют на токарный станок и его опорное основание.
Работайте на разумных скоростях токарного станка и не выходите за пределы безопасных условий токарной обработки.
Настольный токарный станок по дереву
Аналогично установке стационарного станка на пол, модель настольного станка можно прикрепить болтами к рабочей поверхности.
Следует помнить, что после установки токарного станка на рабочую поверхность вся энергия вибрации от токарного станка может передаваться на верстак.
Если столешница не устойчива или не закреплена должным образом, могут возникнуть дальнейшие вибрации.
Перед установкой и использованием станка рекомендуется укрепить верстак или столешницу, к которой прикреплен токарный станок.
Работа с неустойчивой заготовкой чаши
Я обнаружил, что не торопясь и выправляя боковую часть заготовки чаши, обычно помогает значительно снизить вибрацию.
После того, как стороны заготовки чаши выровнены, можно также сгладить поверхности заготовки, что дополнительно снижает большинство вибраций.
Обычно, имея хорошо отшлифованную круглую цилиндрическую заготовку чаши, я могу отодвинуть заднюю бабку, увеличить скорость токарного станка до довольно быстрого темпа и начать формовать наружную часть деревянной чаши.
Вибрационная пленка для токарного станка по дереву
Без гладкой токарной заготовки чаши на токарном станке почти невозможно создать гладкую законченную форму чаши без неприятных следов инструмента и других дефектов, требующих дополнительного внимания.
Вибрация токарного станка по дереву не только затрудняет работу инструмента для выдалбливания чаши, но и делает весь процесс токарной обработки деревянной чаши менее приятным.
Какие проблемы с вибрацией токарного станка по дереву у вас возникали?
Как вам удалось уменьшить или устранить вибрацию в процессе токарной обработки?
Мне было бы любопытно узнать, что сработало для вас. Пожалуйста, оставьте комментарий ниже.
Эти другие статьи могут помочь решить ваши проблемы с вибрацией:
• 5 ДЕРЕВЯННЫХ ЧАШЕК С ХУДШИМИ ШИПАМИ (НОЖКА, ВТУЛКА, ПРИСОЕДИНЕНИЕ)
• 13 СПОСОБОВ ИСПОЛНЕНИЯ ДЕРЕВЯННОЙ ЧАШИ
• БЕЗОПАСНАЯ СКОРОСТЬ ТОКА об/мин)
Happy Turning,
Kent
Промышленные токарные станки по дереву — RS Wood
RS WOOD занимается производством и продажей токарных станков по дереву.
Токарные станки по дереву производства RS WOOD — CMC используются для лепки барельефов и создания как прямых, так и точеных форм , таких как, например, ножки стола.
КАКИЕ РАБОТЫ ДОСТУПНЫ ПРИ ТОКАРНОЙ РАБОТЕ?
Токарный станок представляет собой станок, часто используемый мастерами и в деревообрабатывающей промышленности для обработки вращающихся деталей; механическая обработка выполняется путем стружки древесины, называемой токарной обработкой.
Действительно, наши станки используются именно для токарной обработки деревянных ножек диванов, кресел, стульев, буфетов и кроватей, а также для точения ножек столов, лестничных шпинделей и поручней, лестничных ножек, ручек, ручек и многого другого!

ВИДЫ ТОКАРНЫХ СТАНКОВ
Компания в основном производит два типа токарных станков: простые и дублирующие. Первый тип производит токарную обработку на аверсе, а второй копирует шаблоны по умолчанию, которые устанавливаются непосредственно на станок: токарный станок следует «шаблонам», сделанным пользователем, то есть копирует эти формы и воспроизводит их в дереве.
СТАНДАРТНЫЕ СТАНКИ ОДИНОЧНЫЕ ИЛИ СТАНДАРТНЫЕ
Подходит для ручной обработки, когда токарный станок вращает заготовку, а оператор делает заготовку с использованием классических токарных инструментов: долот, скребков, долот и фрез.
Эти простые токарные станки по дереву имеют различные конфигурации рабочей поверхности, благодаря чему станок подходит для любых требований обработки.
LT1000
Расстояние между центрами мм 1000
Высота центра от поддона мм 170
ø Макс. поворотный мм 300 (quadro макс. ammesso мм 210)
Скорость шпинделя Г/мин 900/1500/2100/2800
Характеристики двигателя л.с. 1 – V.400/50
Вес кг 180
LT1200
Расстояние между центрами мм 1200
Высота центра от поддона мм 170
ø Макс. поворотный мм 300 (quadro макс. ammesso мм 210)
Скорость шпинделя Г/мин 900/1500/2100/2800
Характеристики двигателя л.с. 1 – V.400/50
Вес кг 190
КОНТУР 1200
Расстояние между центрами мм 1200
Высота центра от поддона мм 240
ø Макс. поворотный мм 460 (quadro макс. ammesso 330 мм)
Скорость шпинделя Г/мин 900/1500/2100/2800
Производительность двигателя 3 л.с. – V.400/50
Вес кг 250
КОНТУР 1500
Расстояние между центрами мм 1500
Высота центра от поддона мм 240
ø Макс. поворотный мм 460 (quadro макс. ammesso 330 мм)
Скорость шпинделя Г/мин 900/1500/2100/2800
Характеристики двигателя 3 л.с. – V.400/50
Вес кг 260
>> Перейти к каталогу продукции
СТАНКИ ДУПЛИРОВАННЫЕ
Станок дублирующий использует механический или гидравлический датчик, чтобы касаться и повторять форму шаблона (шаблона), расположенного на задней части станка, который действует как направляющая. для токарной обработки необработанного куска дерева. Зонд, следуя формам шаблона, направляет разрезаемый блок, чтобы воспроизвести точную копию шаблона.
Копировальный станок доступен в различных версиях:
ручной дубликатор
моторизованная подача и механический зонд (см. каталог)
моторизованная подача и гидравлический зонд: лучшее решение для изготовления точных копий изделий с глубокой детализацией (см. каталог)
В разделе Токарно-множительные станки вы найдете весь спектр станков, от самых маленьких до самых больших LT1000C, KONTOUR1500C с ручным дублированием в стандартной комплектации и с моторизованным опционально; также доступны модели KONTOUR 1200 и 1500 с моторизованной подачей.
Следует отметить, что этот станок очень удобен как для промышленного использования, так и для плотницких работ: на самом деле вы можете добиться точной обработки и чистовой обработки только на профессиональных токарных станках.
ОБЩИЕ ХАРАКТЕРИСТИКИ
Чтобы правильно выбрать токарный станок по дереву для ваших нужд, необходимо принять во внимание несколько факторов: качество и функциональность, его мощность, скорость работы, вес, устойчивость и надежность и, что не менее важно, насколько он тихий.
Все наши деревообрабатывающие станки изготовлены из итальянских материалов в соответствии с европейскими стандартами и параметрами ЕС по шуму и выбросам пыли.
