Как подключить трансформатор
0
Март 26, 2016 Советы электрику kmposter
Применение трансформаторов очень распространенно сегодня. Они используются для различных целей. Такое устройство способно понижать или повышать напряжение, а также менять переменный ток на постоянный.
Это универсальное устройство, без которого не была бы возможна работа большинства электрических приборов.
Подключение трансформатора
Предназначение таких механизмов бывает разное и поэтому можно выделить несколько подтипов таких устройств:
- Трансформаторы тока.
- Трансформаторы напряжения.
Данные изделия очень часто применяют на различных промышленных предприятиях, а также в домашних условиях.
Перед тем как самостоятельно подключать данные устройства, следует очень хорошо изучить их строение и все возможные способы подключения.
Трансформаторы тока устанавливаются для понижения тока перед измерительными приборами, такими как амперметр или вольтметр. Перед их подключением изучите схему данной конструкции и выясните, куда нужно подсоединить фазный и нулевой провод.
Если вы работаете в трехфазных сетях и используете трехфазные счетчики, нужно к установке применять трехфазную схему установки трансформатора, самым распространенным таким вариантом, является подключение к такому счетчику стразу 3 механизма регулировки тока однофазного типа.

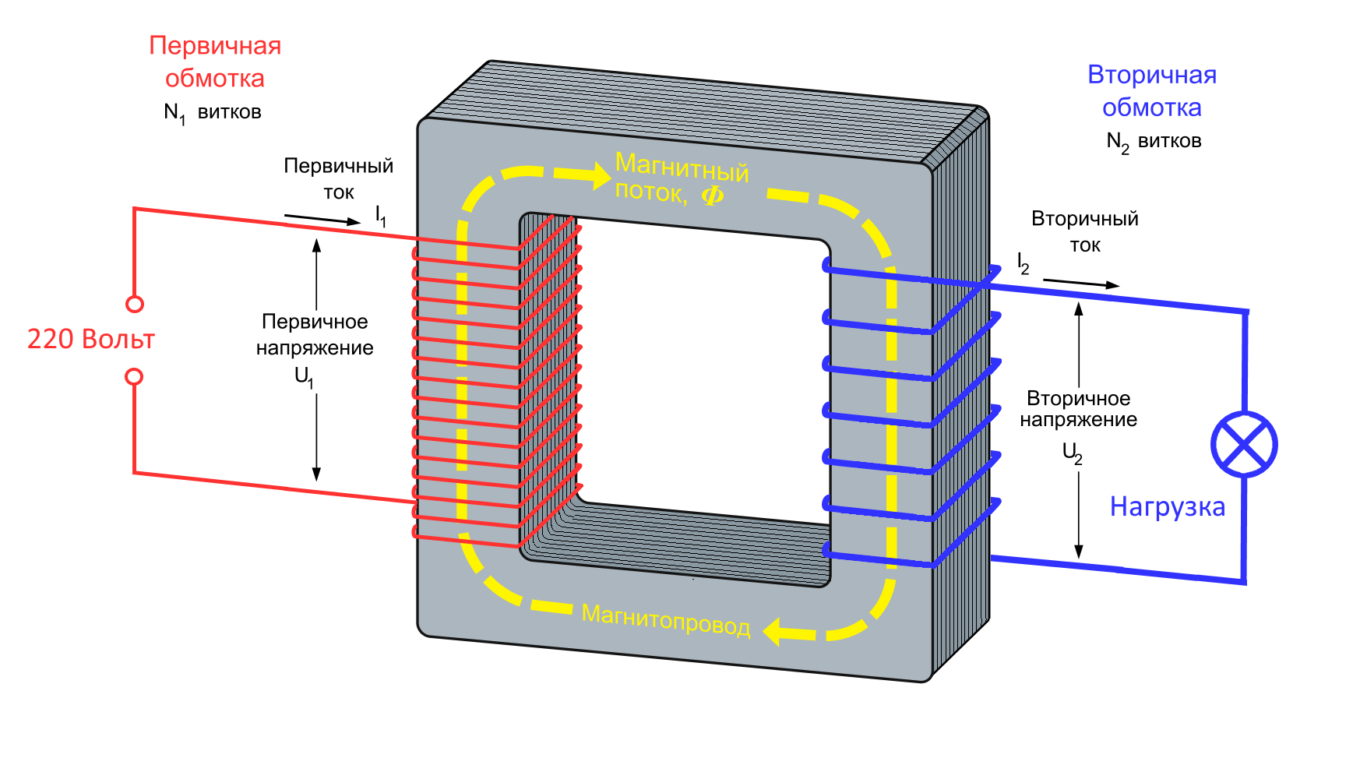

Подключаем понижающий трансформатор
Лучше всего наглядно можно рассмотреть подсоединение устройства в системе освещения, где используются лампочки 12В.
Затем к нему по схеме подключаются параллельно вся система освещения, которая состоит из нескольких светильников.
Принцип соединения принципиально одинаков для большинства схем, но может отличаться в зависимости от устройства трансформатора. Такие работы должны выполняться квалифицированными сотрудниками, которые имеют опыт монтажа таких конструкций.
Каждый электрик перед началом установки должен рассчитать все основные параметры таких систем и правильно подобрать тип трансформатора. Все работы такого плана должны проводиться согласно всем правилам безопасности людьми имеющими доступ к выполнению таких работ.
Смотрите также:
Как разъединить неодимовые магниты в домашних условиях? http://euroelectrica.ru/kak-razedinit-neodimovyie-magnityi-v-domashnih-usloviyah/.
Интересное по теме: Характеристики кабеля ввгнг
Советы в статье «Компактный судовой генератор» здесь.

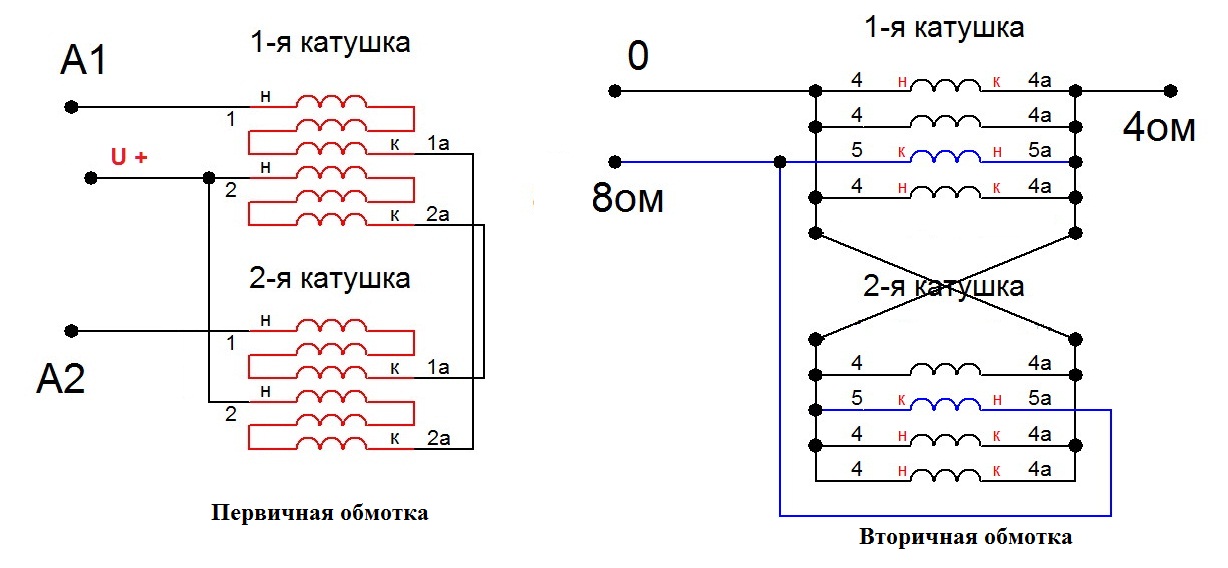

Как правильно подключить обмотки трансформатора смотрим в видео:
Как правильно подключить сварочный трансформатор / Публикации / Energoboard.ru
19 марта 2012 в 10:00
Электросварочное оборудование должно быть надежно заземлено. На кожухах трансформаторов имеются специальные болты с надписью «Земля». Помимо этого, у сварочных трансформаторов заземляют зажимы вторичных обмоток. Схема подключения сварочного трансформатора показана на рисунке.
Схема подключения сварочного трансформатора к сварочному посту: 1 — сварочный пост, 2 — шланговый трехжильный кабель с заземляющей жилой, 3 — сварочный трансформатор, 4 — регулятор, 5 — заземляющие зажимы корпуса, 6 — шланговый одножильный кабель, 7 — электрододержатель, 8 — заземляющие провода
Перед пуском у трансформатора необходимо проверить соответствие напряжения его первичной обмотки подводимому напряжению сети.
До включения трансформаторов сварочная цепь должна быть разомкнута.
Трансформаторы следует подключать к питающей сети отдельными рубильниками.
Расстояние от сети до сварочного аппарата должно быть наименьшим. Сечения проводов, присоединяемых к вторичным цепям трансформаторов или к выводам сварочных генераторов, выбирают по таблице.
| Сечение провода, мм2 | Наибольшая допустимая сила тока, А | Сечение провода, мм2 | |
| 16 | 100 | 70 | 270 |
| 25 | 140 | 95 | 330 |
| 35 | 170 | 120 | 380 |
| 50 | 215 | 150 | 440 |
Для подвода тока к электрододержателю применяют изолированные гибкие провода в защитном шланге длиной не менее 3 м.
Их сечения выбирают по таблице.
Нормы нагрузок на гибкие сварочные провода, присоединяемые к электрододержателю.
| Наибольшая допустимая сила тока, А | Сечение провода, мм2 | |
| одинарного | двойного | |
| 200 | 25 | |
| 300 | 50 | 2х16 |
| 450 | 70 | 2х25 |
| 600 | 95 | 2х35 |
В качестве обратного провода для соединения свариваемого изделия с источником сварочного тока могут служить стальные шины остаточного сечения, различные стальные конструкции, сама свариваемая конструкция и т. д. Не разрешается использовать в качестве обратного провода сети заземления, а также металлические конструкции зданий, оборудодования и т.
Падение напряжения в питающих соединительных сварочных проводах допускается не более 5% напряжения сети. Если это условие не выдерживается, сечение проводов необходимо увеличить.
Обслуживание сварочных трансформаторов проще, чем сварочных генераторов, и уход за ними сводится к обеспечению надежного заземления корпуса, содержанию всех контактов в хорошем состоянии и периодической проверке сопротивления изоляции обмоток, особенно при работе установки на открытом воздухе.
Во время эксплуатации в сварочных трансформаторах могут возникнуть следующие неисправности:
- сильное гудение и нагрев обмоток вследствие виткового замыкания в первичных обмотках. Повреждение устраняют частичной или полной перемоткой обмоток;
- трансформатор дает очень большой ток вследствие короткого замыкания во вторичной обмотке или в обмотке регулятора. Устраняют неисправность ликвидацией замыкания в обмотках или их перемоткой;
- сварочный ток не уменьшается при воздействии регулятора, что может быть вызвано замыканием между зажимами регулятора;
- регулятор при сварке ненормально гудит, это может возникнуть из-за неисправности привода или из-за ослабления натяжения пружины;
- сильный нагрев контактов в соединениях вследствие нарушения электрического контакта; неисправность устраняют переборкой греющихся соединений, зачисткой и плотной пригонкой контактных поверхностей и затяжкой до отказа зажимов.
Источник: Школа электрика
1988
Закладки
Справочная книга технического пистателя
9 июня в 12:54 65
35 медицинских разделительных трансформаторов отправлены в Казань для крупномасштабного проекта в области медицины!
9 июня в 11:17 55
Евгений Ляпунов и Игорь Маковский в Шебекинском районе наградили энергетиков за мужество и самоотверженный труд
9 июня в 10:36 54
СпецТек помогает атомным станциям перейти на импортонезависимое ПО
8 июня в 19:39 66
Удмуртэнерго осуществило техприсоединение ЖК «Ближе к звездам» в Ижевске
8 июня в 18:14 68
На территории Шебекинского городского округа энергетики провели специальный Штаб
8 июня в 17:01 68
Завершен масштабный проект по автоматизации котла Стерлитамакской ТЭЦ
7 июня в 18:38 81
НИУ «МЭИ» — в ТОП-10 вузов России по уровню зарплат выпускников
7 июня в 13:48 88
В Московском Политехе состоялся круглый стол по вопросам создания накопителей энергии
7 июня в 12:44 99
Студенты Московского Политеха разрабатывают модульную ситиферму
7 июня в 12:39 89
Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности
4 июня 2012 в 11:00 261329
Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35
12 июля 2011 в 08:56 58435
Выключатели нагрузки на напряжение 6, 10 кВ
28 ноября 2011 в 10:00 50541
Распределительные устройства 6(10) Кв с микропроцессорными терминалами БМРЗ-100
16 августа 2012 в 16:00 31705
Элегазовые баковые выключатели типа ВЭБ-110II
21 июля 2011 в 10:00 24879
Признаки неисправности работы силовых трансформаторов при эксплуатации
29 февраля 2012 в 10:00 22493
Оформляем «Ведомость эксплуатационных документов»
24 мая 2017 в 10:00 21477
Схемы и группы соединений обмоток трансформаторов
7 января 2012 в 10:00 18225
Выключатель вакуумный трехфазный ВВ/TEL (Часть 1)
24 ноября 2011 в 14:00 16183
Элегаз и его применение.
Свойства и производство
7 октября 2011 в 10:00 15843
публикации Как правильно подключить сварочный трансформатор
1988
Сегодня, в 19:34
товары и услуги Эфир метилтретбутиловый (МТБЭ) ОЧИи.м.=110 ед.
341
Сегодня, в 19:34
справочник Меры безопасности при эксплуатации трансформаторов
17343
Сегодня, в 19:34
книги Компьютер и Интернет
751
Сегодня, в 19:34
товары и услуги Продам 4ПНМ132, П-52, 4ПНМ225, П-72, 4ПФМ250, 2ПФ160, 4ПНГ225, П-81, 4ПНМ132
876
Сегодня, в 19:33
товары и услуги
контактор кт 6023, производитель, 2016 год.
846
Сегодня, в 19:33
книги Компьютерные технологии и микропроцессорные средства в автоматическом управлении
806
Сегодня, в 19:33
книги Экзаменационные билеты для сдачи экзаменов на права категорий «А», «В» и «M», подкатегорий A1, B1
877
Сегодня, в 19:33
книги Программирование. Delphi. Учебное пособие
663
Сегодня, в 19:33
справочник Инструкция по охране труда при эксплуатации крана электрического однобалочного подвесного
3080
Сегодня, в 19:32
публикации Новая газотурбинная ТЭЦ в Касимове выдаст в энергосистему Рязанской области более 18 МВт мощности
261329
Сегодня, в 18:58
справочник Инструкция по монтажу контактных соединений шин между собой и с выводами электротехнических устройств
81421
Сегодня, в 18:17
справочник Измерение сопротивления обмоток постоянному току
67905
Сегодня, в 18:44
публикации Выключатель элегазовый типа ВГБ-35, ВГБЭ-35, ВГБЭП-35
58435
Сегодня, в 18:58
справочник Инструкция по осмотру РП, ТП, КТП, МТП
53294
Сегодня, в 13:19
публикации Выключатели нагрузки на напряжение 6, 10 кВ
50541
Сегодня, в 18:46
пользователи Профиль пользователя ID7667
49609
Сегодня, в 18:25
справочник Эксплуатация, хранение и транспортировка кислородных баллонов
49335
Сегодня, в 14:25
справочник Методика измерения сопротивления изоляции
46505
Сегодня, в 15:38
справочник Положение об оперативно-выездной бригаде района электрических сетей
43987
Сегодня, в 17:48
Информация обновлена сегодня, в 19:33
Евгений 143 Объявления
Андрей 140 Объявлений
522889 136 Объявлений
Артем 109 Объявлений
Игорь 86 Объявлений
Николай 75 Объявлений
peremotka-patriot 52 Объявления
volokno 52 Объявления
Анатолий 52 Объявления
find2pm 46 Объявлений
Информация обновлена сегодня, в 19:33
Ирина 974 Объявления
koemz@mail.
ru
751 Объявление
Евгений 746 Объявлений
Евгений 426 Объявлений
Елена Владимировна 347 Объявлений
Сергей 267 Объявлений
Дмитрий 225 Объявлений
Сергей 213 Объявлений
Андрей 140 Объявлений
Сергей 136 Объявлений
Информация обновлена сегодня, в 19:33
Трехфазный трансформатор – основы и методы подключения
Трехфазные трансформаторы используются в трехфазных цепях для повышения и понижения напряжения в соответствии с потребностями в энергосистеме.
Вы знаете, что электроэнергия вырабатывается и передается по трехфазной системе. Трехфазная система имеет значительные преимущества перед другими многофазными системами. В трехфазной цепи напряжение повышают или понижают с помощью трехфазных трансформаторов .
Трехфазные трансформаторы работают так же, как три однофазных трансформатора. Но один трехфазный трансформатор занимает меньший объем и весит меньше, чем три однофазных трансформатора, предназначенных для той же цели.
Устройство для преобразования электромагнитной энергии, не имеющее подвижных частей и двух (или более) неподвижных относительно друг друга обмоток, предназначенное для передачи электрической энергии между цепями или системами за счет электромагнитной индукции.
Содержание
Два способа подключения трехфазного трансформатора
Трехфазный трансформатор на электрической подстанции может быть построен двумя способами
- Путем подходящего соединения группы из трех однофазных трансформаторов
- Путем создания трехфазного трансформатора на общей магнитной конструкции .
В любом случае обмотки могут быть соединены четырьмя различными способами.
- Соединение звезда – звезда (Y-Y)
- Соединение звезда-треугольник (Y-Δ)
- Соединение «треугольник — треугольник» (Δ-Δ)
- Соединение треугольником и звездой (Δ-Y)
1. Группа из трех однофазных трансформаторов
Три одинаковых однофазных трансформатора могут быть соединены в трехфазный трансформатор. Первичная и вторичная обмотки могут быть соединены звездой (Y) или треугольником (D).
Трехфазный трансформатор BankНапример, , на рисунке ниже показано соединение Y-D трехфазного трансформатора. Первичные обмотки соединены звездой, а вторичные обмотки соединены треугольником.
Трехфазный трансформатор, соединенный по схеме «звезда-треугольник»Более удобный способ показать это соединение показан ниже.
Схема простого подключения трансформатора звезда-треугольник Показанные параллельно друг другу первичная и вторичная обмотки принадлежат одному и тому же однофазному трансформатору.
Отношение напряжения вторичной фазы к напряжению первичной фазы представляет собой коэффициент трансформации фазы K.
Коэффициент трансформации фазы, K = напряжение вторичной фазы / напряжение первичной фазы
На приведенном выше рисунке первичное линейное напряжение равно В и ток первичной линии I .
Коэффициент трансформации фаз равен K = (N 2 /N 1 )
Также показаны напряжение вторичной линии и ток линии.
Как упоминалось выше, возможны соединения звездой или треугольником с однофазными трансформаторами, соединенными в группы. Чрезвычайно важно, чтобы однофазные трансформаторы были тщательно подобраны, когда они соединены вместе, особенно при использовании ∆-соединения. Использование несогласованных трансформаторов в ∆-соединении приведет к чрезмерным циркулирующим токам, которые сильно снизят номинальные параметры батареи или вызовут перегрев.
Преимущества Изготовление или поставка трехфазного трансформатора с очень большой мощностью МВА может оказаться невозможным или нецелесообразным.
Тогда решением может стать группа из трех однофазных трансформаторов, хотя общий размер, вес и стоимость трех однофазных блоков, вероятно, превысят размер, вес и стоимость одного трехфазного блока.
Дополнительным преимуществом групповой схемы является то, что отказ одного однофазного блока обычно обходится дешевле, чем ремонт более крупного трехфазного блока
Одной из интересных конфигураций трехфазной батареи является подключение по схеме «открытый треугольник», широко используемое в сельских распределительных сетях. При соединении по схеме «открытый треугольник» используются два однофазных трансформатора. Открытое соединение Y-∆ требует только двух фаз плюс нейтраль на первичной стороне батареи, чтобы создать трехфазное напряжение на вторичной обмотке. Это очевидная экономия средств (в дополнение к избежанию затрат на третий трансформатор), когда установка находится далеко от трехфазной первичной цепи.
2. Отдельный блок Трехфазный трансформатор
В предыдущем разделе мы рассмотрели некоторые способы подключения однофазных трансформаторов в трехфазных и двухфазных системах.
Иногда выгодно построить один трехфазный трансформатор вместо использования группы однофазных трансформаторов.
Например, трехфазный трансформатор часто может быть более экономичным в строительстве, заключая один сердечник и структуру катушки в один бак трансформатора вместо создания трех отдельных конструкций сердечника и катушки и баков.
Трехфазный трансформатор может быть сконструирован с тремя первичными и тремя вторичными обмотками на общем магнитном контуре.
Принцип 3-фазного трансформатора
Ниже поясняется основной принцип 3-фазного трансформатора .
Три однофазных трансформатора с сердечником, каждый из которых имеет обмотки (первичную и вторичную) только на одной ветви, объединены размотанными ветвями, чтобы обеспечить путь для обратного потока. Первичные, как и вторичные, могут быть соединены звездой или треугольником.
Конструкция трехфазного трансформатора Если первичная обмотка питается от трехфазной сети, центральная ветвь (т.
е. размотанная ветвь) несет потоки, создаваемые трехфазными первичными обмотками. Поскольку сумма векторов трех первичных токов в любой момент времени равна нулю, сумма трех потоков, проходящих через центральное звено, должна быть равна нулю. Следовательно, в центральном плече не существует потока, и поэтому он может быть устранен.
Данная модификация представляет собой трехфазный трехфазный трансформатор стержневого типа. В этом случае любые две ветви будут действовать как обратный путь для потока в третьей ветви.
Например, если поток ϕ в одном плече в какой-то момент, то поток ϕ/2 в противоположном направлении через два других отрезка в тот же момент.
Все соединения трехфазного трансформатора выполняются внутри корпуса, и для обмотки, соединенной треугольником, выводятся три вывода, а для обмотки, соединенной звездой, выводятся четыре вывода.
Обычный трехфазный трансформатор с магнитным сердечником также может быть как с сердечником, так и с оболочкой.
Поскольку поток третьей гармоники, создаваемый каждой обмоткой, находится в фазе, предпочтительнее использовать оболочковый трансформатор, поскольку он обеспечивает внешний путь для этого потока. Другими словами, форма волны напряжения менее искажена для трансформатора оболочкового типа, чем
для трансформатора с сердечником аналогичных номиналов
Преимущества и недостатки трехфазного трансформатора с одним блоком
При той же мощности трехфазный трансформатор весит меньше, занимает меньше места и стоит примерно на 20% меньше, чем группа из трех однофазные трансформаторы. Из-за этих преимуществ широко используются трехфазные трансформаторы, особенно для больших преобразований мощности.
Недостаток одноблочного трехфазного трансформатора заключается в том, что при выходе из строя одной фазы необходимо вывести из эксплуатации весь трехфазный блок. При выходе из строя одного трансформатора в группе из трех однофазных трансформаторов он может быть выведен из эксплуатации, а два других трансформатора могут быть вновь подключены к питанию в аварийном порядке до тех пор, пока не будет произведен ремонт.
Соединения трехфазного трансформатора
Трехфазный трансформатор может быть построен путем подходящего соединения трех однофазных трансформаторов или одного трехфазного трансформатора. Первичная или вторичная обмотки могут быть соединены по схеме «звезда» (Y) или «треугольник» (D).
Четыре наиболее распространенных соединения:
- Соединение звезда-звезда (Y-Y)
- Соединение звезда-треугольник (Y-Δ)
- Соединение «треугольник — треугольник» (Δ-Δ)
- Соединение «треугольник — звезда» (Δ-Y)
Эти четыре соединения показаны на рисунке ниже. На этом рисунке обмотки слева являются первичными, а справа — вторичными. Также показаны первичные и вторичные напряжения и токи. Напряжение первичной линии составляет В , а ток первичной линии составляет I . Коэффициент фазового превращения K определяется выражением;
K = Напряжение вторичной фазы / Напряжение первичной фазы = N 2 /N 1
Некоторые преимущества и недостатки каждого соединения выделены ниже.
Соединение звезда-звезда (Y-Y)
При соединении звезда-звезда (Y-Y) 57,7% (или 3/1) линейного напряжения подается на каждую обмотку , но полный линейный ток протекает в каждой обмотке.
Цепи питания, питаемые от батареи Y-Y, часто создают серьезные помехи в цепях связи в непосредственной близости от них. Из-за этого и других недостатков соединение Y-Y составляет редко используется .
Соединение трансформатора звезда-звезда звезда-звездаСоединение звезда-звезда для первичной и вторичной обмоток трехфазного трансформатора показано на рисунке. Линейное напряжение на каждой стороне трехфазного трансформатора в √3 раза превышает номинальное напряжение однофазного трансформатора.
Основное преимущество соединения «звезда-звезда» заключается в том, что у нас есть доступ к нейтральной клемме с каждой стороны, и при желании ее можно заземлить. Без заземления нейтральных клемм работа по схеме Y/Y удовлетворительна только при сбалансированной трехфазной нагрузке.
Электрическая изоляция подвергается нагрузке только до 57,7 % линейного напряжения в трансформаторе, соединенном звездой.
Поскольку большинство трансформаторов рассчитаны на работу на изгибе кривой или выше, такая конструкция приводит к искажению индуцированных ЭДС и токов .
Причина в следующем: хотя токи возбуждения все еще не совпадают по фазе на 120 градусов по отношению друг к другу, их формы сигналов больше не являются синусоидальными. Таким образом, эти токи в сумме не равны нулю. Если нейтраль не заземлена, эти токи вынуждены складываться до нуля. Таким образом, они влияют на форму волны наведенных ЭДС.
Соединение треугольник-треугольник (Δ-Δ)
Соединение треугольник-треугольник (Δ-Δ) часто используется для умеренных напряжений.
Междуфазное напряжение с обеих сторон равно соответствующему фазному напряжению. Поэтому такое расположение полезно, когда напряжения не очень высоки.
Соединение трансформатора треугольник-треугольник Преимущество этого соединения заключается в том, что даже при несбалансированных нагрузках напряжения трехфазной нагрузки остаются практически одинаковыми.
Недостатком соединения Δ-Δ является отсутствие нулевой клеммы с обеих сторон. Другим недостатком является то, что электрическая изоляция находится под напряжением сети. Следовательно, для обмотки, соединенной треугольником, требуется более дорогая изоляция, чем для обмотки, соединенной звездой, при той же номинальной мощности.
Соединение Δ-Δ можно проанализировать теоретически, преобразовав его в смоделированное соединение Y/Y с помощью преобразований Δ-to-Y.
Другое преимущество этого соединения заключается в том, что если один трансформатор поврежден или выведен из эксплуатации, оставшиеся два могут работать в так называемом соединении с открытым треугольником или V-V соединением .
Работая таким образом, батарея по-прежнему выдает трехфазные токи и напряжения с правильным фазовым соотношением, но мощность батареи снижается до 57,7% от того, что было со всеми тремя трансформаторами в эксплуатации.
Соединение «звезда-треугольник» (Y-Δ)
Соединение «звезда-треугольник» (Y-Δ) очень подходит для понижающих приложений. Ток вторичной обмотки составляет 57,7 % от тока нагрузки.
Трехфазный трансформатор, соединенный по схеме «звезда-треугольник» (сверху — звезда, снизу — треугольник)На первичной стороне напряжения от линии к нейтрали, тогда как напряжения от линии к линии на вторичной стороне. Следовательно, напряжение и ток в первичной обмотке не совпадают по фазе с напряжением и током во вторичной.
При соединении по схеме звезда-треугольник (Y-Δ) искажение формы волны наведенного напряжения не такое сильное, как в трансформаторе с соединением по схеме звезда-треугольник, когда нейтраль не подключена к земле. Причина в том, что искаженные токи в первичной обмотке вызывают циркулирующий ток во вторичной обмотке, соединенной треугольником. Циркуляционный ток действует больше как ток намагничивания и стремится исправить искажение.
Соединение «треугольник-звезда» (Δ-Y)
Соединение «треугольник-звезда» (Δ-Y) обычно используется для повышения напряжения до высокого.
Однако в настоящее время это соединение используется для удовлетворения требований как трехфазных, так и однофазных нагрузок.
В этом случае мы используем четырехпроводную вторичную обмотку. Однофазные нагрузки обслуживаются тремя цепями фаза-нейтраль. Всегда делается попытка распределить однофазные нагрузки почти поровну между тремя фазами.
Подробное руководство по подключению трансформатора
Трехфазная электрическая система необходима для выработки и передачи электроэнергии предприятиям и предприятиям на большие расстояния. По-разному соединяя обмотки, трехфазные напряжения (и токи) можно увеличивать или уменьшать с помощью мощных трехфазных трансформаторов.
В этом руководстве по часто задаваемым вопросам разъясняются темы, касающиеся соединений трехфазного трансформатора и принципов их работы, чтобы помочь вам лучше понять этот важный аспект конфигурации трансформатора.
Daelim является профессиональным производителем трансформаторов, который может точно спроектировать и изготовить трансформатор, который вам нужен, в соответствии с вашими требованиями к группе подключения трансформатора.
| Содержание |
| 1. Какие типы подключения трансформатора? 2. Какие типы подключения трехфазного трансформатора? 3. Что такое соединение звездного трансформатора? 4. Что такое соединение трансформатора треугольником? 5. Соединение распределительного трансформатора
7. Соединение однофазного трансформатора 8.  Каковы преимущества соединения трансформатора «треугольник» и «звезда»? 9. Схема подключения трансформатора
11. Соединение треугольником и звездой 12. Соединение звезда-треугольник 13. Схема трансформатора 11 кВ на 440 В 14. Трансформатор, соединенный звездой 15. Соединение трансформатора Yd11 16. Соединение трансформатора Dyn11 17. Соединение треугольник-треугольник трехфазного трансформатора 1 8. Как работает подключение трансформатора влияет на выход трансформатора? 19. Заключение |
Какие типы подключения трансформатора?
Соединения трансформатора часто упускаются из виду в процессе проектирования, тем не менее, выбор метода соединения между трехфазными обмотками на 1/2 вторичной обмотке оказывает значительное влияние на рабочие характеристики трансформатора, особенно в распределительных трансформаторах, которые непосредственно влияют на качество электроснабжения.
Поэтому выбор соответствующего метода подключения является важной задачей при проектировании трансформатора.
В настоящее время наиболее распространенными способами соединения трансформаторов являются Y (звезда) и D (треугольник), тогда как Z (зигзаг) обычно не используется. «D» обозначает соединение треугольником, «Yn» обозначает соединение звездой с нейтральным проводом, «Y» обозначает форму звезды, «n» указывает на наличие нейтрального провода, а «11» обозначает соединение вторичной обмотки трансформатора, где линейное напряжение Uab отстает от напряжения первичной боковой линии UAB на 330 градусов (или опережает на 30 градусов). Z представляет собой зигзагообразный способ соединения.
Группа соединений трансформатора представлена заглавными буквами для первичной стороны и строчными буквами для вторичной стороны. Y (или y) означает соединение звездой, а D (или d) означает соединение треугольником. Соотношение фаз между напряжениями первичной и вторичной стороны обозначается числом с использованием часовой записи.
Вектор напряжения первичной стороны соответствует минутной стрелке, которая остается зафиксированной в положении «12 часов», а вектор напряжения линии вторичной стороны соответствует часовой стрелке.
Например, «yn, d11» означает, что вектор напряжения вторичной линии находится в положении «11 часов», когда вектор напряжения первичной стороны линии указывает на положение «12 часов» как минутная стрелка. Это указывает на то, что линейное напряжение Uab на вторичной стороне отстает от линейного напряжения UAB на первичной стороне на 330 градусов (или опережает на 30 градусов).
Две обмотки трансформатора можно объединить в четыре группы проводки: «Y, y», «D, y», «Y, d» и «D, d». В нашей стране используются только «Ы, у» и «Ы, д». Поскольку соединение Y может быть выполнено с нейтральным проводом или без него, при отсутствии нейтрального провода символ не добавляется, но буква «n» добавляется после буквы Y для соединения с нейтральным проводом, указывая на то, что нейтральная точка имеет выводная линия.
В группе проводки Vn0 UAB и UAB совпадают, а часовая и минутная стрелки указывают на 12, что в новом обозначении группы проводки представлено «0».
Какие бывают трехфазные Трансформаторные соединения Типы?
Можно соединить первичную и вторичную обмотки трехфазного трансформатора различными способами, в зависимости от количества доступных клемм и конкретного применения.
Трехфазная мощность производится, передается и распределяется в сети энергосистемы. В результате для изменения уровней напряжения в трехфазной системе требуются трехфазные трансформаторы. Трехфазный трансформатор имеет два типа трехфазных обмоток — первичную и вторичную.
Первичная и вторичная обмотки могут быть соединены вместе в звезду (звезду) или треугольник. В зависимости от применения первичная и вторичная обмотка трансформатора будет иметь четыре различных соединения.
Вот эти соединения:
- звезда-звезда (Y-Y)
- треугольник-треугольник (D-D)
- звезда-треугольник (Y-N)
- звезда-треугольник (D-Y)
Попробовать бесплатно: 3-фазная панель Установленный трансформатор
Что такое соединение звездного трансформатора?
Соединение «звезда-трансформатор» — это тип соединения, используемый в трехфазных электрических системах. В соединении «звезда-трансформатор» каждая фаза системы соединяется с общей точкой, называемой нейтралью или точкой звезды, которая обычно заземлена.
Соединение «звезда» — это тип электрического соединителя, обычно используемый в трехфазных трансформаторах
Что такое треугольник Подключение трансформатора?
Соединение треугольником — это тип электрического соединения, используемый в трехфазном силовом трансформаторе.
В этом соединении трансформатора треугольником три фазы соединены встык в форме треугольника или треугольника.
В трансформаторном соединении треугольником каждая фаза соединяется с двумя соседними фазами, образуя замкнутый контур. Это соединение позволяет питать сбалансированную трехфазную нагрузку тремя проводами вместо четырех проводов, необходимых для соединения звездой.
Трансформаторные соединения треугольником обычно используются в высоковольтных системах передачи и распределения электроэнергии, а также в промышленных приложениях, где используются большие двигатели или другие тяжелые нагрузки. Они также используются в некоторых жилых и коммерческих помещениях, например, в качестве трансформатора, монтируемого на подушке, и трансформатора небольшой подстанции.
Узнайте больше о Трансформатор треугольника
Подключение распределительного трансформатора Распределительные трансформаторы используются для понижения напряжения от высоковольтных линий электропередачи до более низких уровней напряжения, подходящих для распределения конечным пользователям.
Существует два основных типа соединений распределительных трансформаторов: треугольник (Δ) и звезда (Y).
Соединение треугольником:
При соединении треугольником три обмотки трансформатора соединяются треугольной формы, образуя замкнутый контур. Каждая обмотка подключена между двумя фазами трехфазной энергосистемы. Этот тип подключения используется, когда нагрузка сбалансирована и не требует подключения нейтрали.
Соединение звездой:
При соединении звездой один конец каждой обмотки соединяется вместе, образуя общую точку, называемую нейтралью, а другие концы подключаются к трем фазам энергосистемы. Этот тип соединения используется, когда нагрузка несимметрична или требуется подключение нейтрали.
Существует также третий тип соединения, называемый зигзагообразным соединением, который представляет собой вариант дельта-соединения, обеспечивающий нейтральное соединение. Он используется в некоторых специальных приложениях, где требуется нейтраль, но ее нет в энергосистеме.
Подробнее: Как выбрать лучший распределительный трансформатор?
Соединение трансформатора на монтажной площадкеСоединение трансформатора на монтажной площадке обычно представляет собой треугольник и звезду. Когда трансформатор соединен треугольником, его железный сердечник обычно состоит из трех столбцов. Напротив, когда трансформатор соединен звездой, железный сердечник обычно состоит из пяти столбцов.
Получить сейчас: Трансформатор с монтажной площадкой
Соединение трансформатора малой подстанцииМетоды группового соединения трансформатора малой подстанции: Dyn1, Dyn11 и Yny п0. Dyn1 и Dyn11 чаще используются для группового подключения малых подстанций, а Ynyn0 используется редко.
Соединение масляного распределительного трансформатора
Масляный распределительный трансформатор имеет множество групп соединений: Yd11, Ynd11, Dyn11 и Ynyn0.
Дельта S tar T трансформатор Соединение
Дельта Соединение трансформатора звездой — это распространенный метод, используемый в системах распределения электроэнергии для понижения высокого напряжения линий электропередачи. на более низкое напряжение, подходящее для местного распределения. Это соединение включает в себя соединение одной стороны первичной обмотки трансформатора по схеме «треугольник» (т. е. в форме треугольника), а другую сторону — по схеме «звезда» (т. е. в форме трехконечной звезды).
Вторичная обмотка также соединена в звезду, а нейтраль заземлена. Эта конфигурация имеет несколько преимуществ, в том числе меньший ток на стороне высокого напряжения, лучшую изоляцию и нейтральную точку для заземления и защиты. Он обычно используется в системах распределения электроэнергии с несбалансированной нагрузкой, например, в жилых и коммерческих зданиях, поскольку обеспечивает сбалансированное напряжение питания для нагрузок.
Подробнее о Трансформатор Delta Star
Одиночный P hase T 9028 0 трансформатор Соединения
Соединения однофазного трансформатора относятся к способу ввода и вывода катушки подключены к трансформатору. По данным Института инженеров-электриков (IEEE), для однофазных трансформаторов существует четыре группы соединений: группа Y (Y), группа Y (△), группа △ (Y) и группа △ (△). Y указывает на соединение звездой, а △ указывает на соединение треугольником.
Группа Y(Y)
Эта группа соединений также известна как группа соединений «звезда-звезда», где входные и выходные катушки соединены звездой. Как правило, в этой группе заземляется средняя точка трансформатора, что обеспечивает надежную защиту от токов короткого замыкания.
Y(Y) идеально подходит для условий симметричной нагрузки, а разность фаз между каждой фазой выходного напряжения трансформатора составляет 120 градусов.
Группа Y(△)
Эта группа соединений также называется группой соединений «звезда-треугольник», где входная катушка подключается по схеме «звезда», а выходная катушка — по схеме «треугольник». Разность фаз между каждой фазой входного и выходного напряжения трансформатора составляет 30 градусов. Y(△) подходит для однофазной нагрузки и условий асимметричной нагрузки.
Группа △(Y)
Эта группа соединений также известна как группа соединений «треугольник-звезда», где входная катушка подключается по схеме «треугольник», а выходная катушка — по схеме «звезда». . По сравнению с группой Y(Y), группа △(Y) более удобна для регулировки напряжения при малой нагрузке, что делает ее идеальной для условий работы при малой нагрузке.
Разность фаз между каждой фазой выходного напряжения трансформатора составляет -30 градусов.
Группа △(△)
Эта группа соединений также называется группой соединений «треугольник-треугольник», где входные и выходные катушки соединены по схеме треугольника. Разность фаз между каждой фазой входного и выходного напряжения трансформатора составляет 0 градусов. Эта группа соединений подходит для мощных и высоковольтных трансформаторов.
Получить сейчас: Однофазный трансформатор с монтажом на подушке
В чем преимущества соединения трансформаторов треугольником и звездой?
Одно из преимуществ соединения треугольником заключается в том, что оно может выдерживать более высокие токи, чем соединение звездой при том же размере провода. Однако при соединении треугольником сложнее заземлить, что может привести к более высокому напряжению на каждой фазе относительно земли.
Кроме того, несбалансированные нагрузки могут вызвать проблемы в конфигурации треугольника, что приведет к неравным падениям напряжения и потенциальному повреждению оборудования.
Соединение «звезда» имеет ряд преимуществ перед другими типами соединений, включая соединение «треугольник». Одним из преимуществ является то, что он позволяет использовать четвертый провод, нейтральный провод, который можно использовать для передачи несимметричных токов в системе. Это помогает сбалансировать нагрузку на каждую фазу, снижая риск перегрева и повреждения оборудования.
Еще одно преимущество соединения звездой заключается в том, что оно позволяет использовать заземленное оборудование, что повышает безопасность за счет снижения риска поражения электрическим током в случае неисправности. Это также помогает уменьшить количество электромагнитных помех (EMI), создаваемых системой, что может повысить производительность другого оборудования в этом районе.
Таким образом, соединение звездой — это тип электрического соединения, обычно используемый в трехфазном электрическом трансформаторе. Он имеет несколько преимуществ по сравнению с другими типами соединений, включая использование нейтрального провода, улучшенную балансировку нагрузки и снижение электромагнитных помех.
Трансформатор C Соединение Схема
Мы указали, что трансформатор имеет разные соединения, поэтому он будет соответствовать разным схемам соединения трансформатора. Давайте посмотрим на эти разные схемы подключения трансформатора
3 P hase T трансформатор C соединение Диаграмма
Следующий рисунок Da Схема подключения трехфазного трансформатора elim. В основном это монтажная площадка и небольшой трансформатор подстанции. На нем показаны две группы соединений: YNyn0, Dyn1, Ynd1
На рисунке ниже показан однофазный трансформатор Daelim , установленный на опоре и схема подключения однофазного трансформатора .
Схема подключения трансформатора dyn11
На рисунке выше показана схема подключения трансформатора dyn11. Это небольшой трансформатор для подстанции, который Daelim экспортирует на рынок Австралии. Высокое напряжение 11 кВ, низкое напряжение 400 В, номинальная мощность 750 кВА.
Какое соединение лучше для трансформатора?
При обсуждении наилучшего типа подключения трансформатора все зависит от ситуации и области применения, которую вы планируете использовать для своего трансформатора. Тем не менее, вот некоторые полезные самородки, которые вы должны учитывать, чтобы определить, какое соединение лучше всего подходит для вашей уникальной ситуации: для балансировки цепи.
Кроме того, соединения треугольником имеют меньше проблем с несимметричными токами.
Соединение по схеме «треугольник» и «звезда»
Трансформатор «треугольник-звезда» или «треугольник-звезда» представляет собой вариант трехфазного силового трансформатора, обмотки которого соединены треугольником на первичной обмотке, а вторичная обмотка соединена по схеме «звезда».
(звездная) аранжировка. Сторона выхода «звезда» будет иметь нейтральный провод.
Соединения треугольником и звездой могут быть однофазными или состоять из трех отдельных однофазных модулей. Это делает их идеальными для подачи трехфазного питания от однофазного входа, а также для подключения трехфазных систем к сети.
Продолжайте читать: Полное руководство по трансформатору «звезда-треугольник»
Соединение «звезда-треугольник» . Это тип трехфазного трансформатора, в котором звезда соединена с первичной обмоткой, а треугольник — со вторичной обмоткой.
Преимущество соединения «звезда-треугольник» состоит в том, что оно может работать без нулевого провода, а также в отсутствии несбалансированных напряжений или третьих гармоник в напряжениях фаза-нейтраль. Сторона высокого напряжения группы трансформаторов или трехфазного трансформатора обычно подключается звездой в высоковольтных системах передачи, тогда как сторона низкого напряжения подключается треугольником.
Соединение треугольником уравновешивает напряжения между фазой и нейтралью при соединении звездой, несмотря на отсутствие нейтрального проводника. Это соединение обеспечивает путь для третьих гармоник без нулевого проводника.
Схема трансформатора 11 кВ на 440 В
Схема трансформатора 11 кВ на 440 В будет выглядеть следующим образом:
Как видите, 11кв по первичке, 440в по вторичная сторона. На схеме также показано, как трансформатор подключен к сети. Трансформатор соединен по схеме «треугольник-звезда» на первичной стороне и «звезда-треугольник» на вторичной стороне.
Подробнее: Трансформатор 11 кВ
Трансформатор, соединенный звездой
Трансформатор, соединенный звездой, является наиболее распространенным типом соединения трансформатора.
Используется как в однофазных, так и в трехфазных системах. Преимущество соединения «звезда» заключается в более низком пусковом токе по сравнению с соединением «треугольник».
Когда все трансформаторы в группе соединены звездой, напряжение между любой линией и землей (линейное напряжение) равно фазному напряжению. Фазное напряжение – это напряжение между любыми двумя фазами. Линейное напряжение – это напряжение между любыми двумя проводниками трехфазной обмотки.
Соединение трансформатора Yd11
В соединении трансформатора Yd11 буква Y указывает на высоковольтное соединение звездой. D указывает на низковольтное соединение треугольником. Позиция высокого напряжения на фазе — 11 часов, что означает +30 градусов впереди 12 часов. Ниже приведены различные группы трехфазных соединений, которые классифицируются в соответствии с этими категориями:
Категория 1 – смещение фаз 0° (Yy0, Dd0, Dz0).
Категория 2 — Смещение фазы 180° (Yy6, Dd6, Dz6).
Категория 3 — смещение фазы на 30° (Dy1, Yd1, Yz1).
Категория 4 — 30° смещение фаз (Dy11, Yd11, Yz11)
Подключение трансформатора Dyn11 90 281
Под соединением трансформатора Dyn11 подразумевается обмотка НН, соединенная звездой (написано крошечные буквы, обозначающие сторону НН и наоборот), отстает на 30 градусов от обмотки ВН, соединенной треугольником. Большинство конфигураций трансформаторов Dyn11 предпочитают +-30 градусов соединения между трансформаторами.
Соединение трансформатора Dyn11 определяется следующим образом:
D = соединение треугольником в первичной обмотке
y = соединение звездой во вторичной обмотке
n = нейтральная точка, соединенная со вторичной обмоткой.
Цифра 11 на выводе вторичной обмотки звезды на 30 градусов не совпадает по фазе с напряжением первичной фазы, что соответствует 11 часам.
Трансформатор Daelim с монтажной площадкой обычно использует соединение Dyn11. В этом случае структура сердечника трансформатора имеет три опоры.
Соединение треугольником-треугольником трехфазного трансформатора
Соединение треугольник-треугольник включает в себя как трехфазные первичную, так и вторичную обмотки, соединенные треугольником. Это соединение выгодно для больших низковольтных трансформаторов, поскольку позволяет увеличить количество витков на фазу.
Преимущества соединения треугольником-треугольником Синусоидальное напряжение на вторичной обмотке Ток намагничивания трансформатора должен содержать третью гармоническую составляющую, если вы хотите, чтобы вторичное напряжение было синусоидальным. Соединение треугольником гарантирует, что ток третьей гармоники будет протекать по одному каналу.
Это приводит к тому, что напряжения остаются колебаться в виде синусоидальной волны.
Если один из трех однофазных трансформаторов в конфигурации «треугольник-треугольник» выходит из строя, оставшиеся два могут продолжать подавать питание, хотя и с общим снижением эффективности. В результате система может нести 58 % номинальной нагрузки даже при переключении неисправного трансформатора.
Вариант экономичного трансформатора для низкого напряженияФазное напряжение такое же, как и линейное из-за соединения треугольником, в результате чего в обмотке больше витков. Однако фазный ток составляет ⅓ величины линейного тока. Следовательно, обмотка будет иметь меньшее сечение. Вот что делает подключение экономически выгодным для больших низковольтных трансформаторов.
Дополнительная информация: Полное руководство по трансформатору мощностью 750 кВА
Как подключение трансформатора влияет на выходную мощность трансформатора?
Различные соединения трансформатора приведут к различиям в характеристиках и характеристиках выходного напряжения трансформатора.
Наиболее распространенные различия заключаются в следующем.
- Чередование фаз: Различные соединения трансформатора приводят к разным последовательностям фаз выходного напряжения. Например, последовательность фаз звезда-звезда составляет 120 градусов, групповая звезда-треугольник — 30 градусов, звезда-треугольник -30 градусов, а дельта-треугольник — 0 градусов. Следовательно, подходящее подключение трансформатора должно быть выбрано в зависимости от энергосистемы и условий нагрузки.
- Коэффициент умножения напряжения: Величина выходного напряжения трансформатора зависит от типа его подключения. Коэффициент умножения напряжения варьируется в зависимости от соединения. Например, коэффициент множителя группы звезда-звезда равен корню 3, группа звезда-треугольник равна 1, а дельта-звезда равна 1/√3. Таким образом, при выборе трансформаторов с различными соединениями следует выбирать разумное соотношение напряжений.
- Нагрузочная способность: подключение трансформатора влияет на его нагрузочную способность. Например, трансформаторы с соединением «звезда-звезда» идеально подходят для условий симметричной нагрузки, а трансформаторы «треугольник-треугольник» лучше подходят для условий асимметричной нагрузки. Таким образом, условия нагрузки и требования к мощности должны быть полностью учтены при выборе подключения трансформатора.
Таким образом, выбор правильного подключения трансформатора имеет решающее значение для обеспечения эффективной работы трансформатора в конкретной энергосистеме и условиях нагрузки. Принимая во внимание вышеуказанные факторы, можно выбрать подходящее подключение трансформатора, отвечающее требованиям энергосистемы и повышающее ее общую эффективность.
Заключение
При покупке трансформатора очень важно согласовать метод группы подключения с производителем и поставщиком трансформатора.
