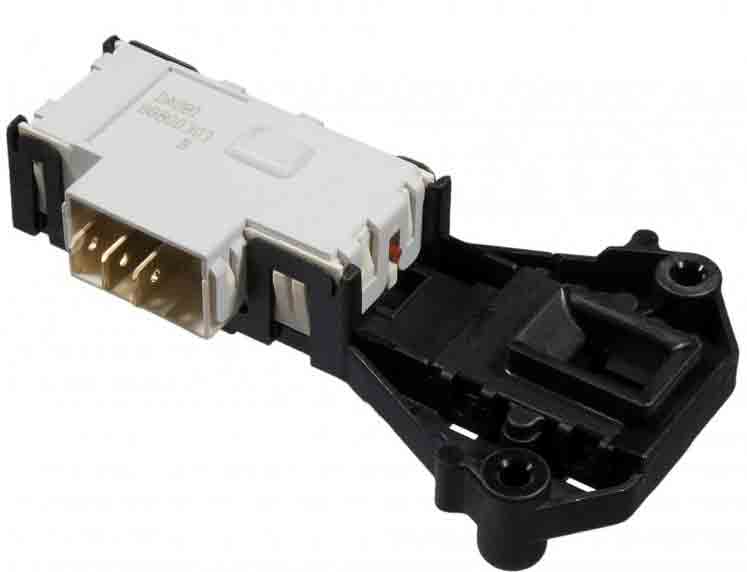

Замок двери или устройство блокировки люка стиральной машины (УБЛ) — это механизм, при неисправности которого процесс стирки не запустится. Электронный блок управления машины запускает процесс набора воды только после фиксации проверки срабатывания блокиратора. Неисправность этого устройства приведет к тому, что машинка выдаст ошибку и откажется выполнять запланированную программу. Это страховка от утечки воды и затопления соседей, поэтому к работе функции стоит относиться серьезно.

Как работает УБЛ стиральной машины?

У разных производителей свои особенности и технологии реализации системы. Блокировка происходит так, чтобы пользователь не смог открыть дверцу снаружи. Замок блокирует систему, чтобы в процессе стирки создаваемое внутри давление не смогло открыть дверцу и вывалить белье на пол ванной комнаты или кухни. Задача блокиратора очень важна.

Стоит помнить о таких особенностях замка люка:

  • устройство монтируется непосредственно в районе защелки дверцы;
  • подключается комплекс к электронному блоку управления;
  • контроль происходит через встроенный компьютер стиральной машины;
  • поломка может произойти как в открытом, так и в закрытом состоянии;
  • для демонтажа устройства необходимо обладать опытом в ремонте стиральных машин.

Случаются ситуации, когда устройство блокирует закрытую дверцу. Такая неисправность не позволит вам достать белье после стирки и развесить его для последующей просушки. Если же блокиратор люка заклинил в открытом состоянии, стирка попросту не начнется. В обеих ситуациях вам придется воспользоваться услугами мастера по ремонту бытовой техники.

Сломался замок люка — что делать?

Если УБЛ стиральной машины вышел из строя, следует вызвать мастера. Самостоятельно снять систему сложно. Для этого нужно разблокировать устройство, найти подходящий инструмент для разборки и диагностики. Уже на этой стадии можно повредить защелку или сам блокиратор люка, поэтому лучше своими руками не выполнять эту задачу.

Если поломка произошла во время стирки, в баке будут вещи, которые нужно срочно изъять из машинки. В этой ситуации стоит найти специалистов, которые готовы выехать к вам в день вызова. В сервисном центре «Стандарт-Ремонт» мы всегда найдем оптимальный вариант восстановления бытовой техники для заказчика.

Как ремонтируется система блокировки люка?

При восстановлении сломанного замка для стиральной машины лучше заменить его. Иначе поломка вскоре снова может повториться. Выходит из строя устройство при попадании воды на контакты. Это блокирует систему в одном положении и не позволяет открыть или закрыть дверцу. Такой замок стоит заменить.



Процесс восстановления следующий:

  • разблокирование устройства и его демонтаж вместе с электрическими контактами;
  • осмотр системы, особое внимание контактной группе, степени окисленности;
  • замена блокировки люка на новое устройство, подбор подходящего оборудования;
  • проверка отсутствия неисправности после выполнения ремонтных работ;
  • рекомендации по эксплуатации бытовой техники владельцу, чтобы проблема не повторялась.

Если у вас сломалась защелка на стиральной машине, стоит вызвать специалиста и устранить проблему. Ремонт своими руками может стать причиной дальнейших проблем с оборудованием, утечки воды во время стирки. Такая поломка обычно блокирует работу машинки, заставляя владельца обратиться к мастеру. Но иногда электронный блок пропускает ошибку и начинает стирать с незапертым люком. В этом случае проблем с соседями будет сложно избежать.

Гарантии на ремонт стиральной техники

При возникновении такой поломки нужно проверить изначальные причины. Возможно, сломалась дверца из-за плохой герметичности или при механических воздействиях. Выяснив причины поломки, вы сможете избежать таких проблем в будущем. Вызывайте мастеров из сервисного центра «Стандарт-Ремонт». Мы работаем ответственно, ищем конкретные неполадки в вашей бытовой технике, даем гарантию на выполненные работы. В процессе ремонта устанавливаем только проверенные оригинальные запчасти. Чтобы получить консультацию, узнать стоимость выезда специалиста, звоните менеджерам компании.

Устройство блокировки люка в стиральной машине

Стиральным машинам нужны специальные устройства, способные заблокировать дверь при включении прибора и открыть ее после окончания работы. Таким образом, можно обеспечить безопасную и удобную эксплуатацию агрегата. По окончании стирки дверь должна разблокироваться, в противном случае появляются основания полагать, что при работе произошел сбой.

Что такое УБЛ (Устройство Блокировки Люка) в стиральной машине

Электрическое Устройство Блокировки Люка стиральной машины срабатывает после закрывания дверцы. Фиксация осуществляется с помощью простого пружинного механизма, защелка при этом может двигаться внутри замка люка. Дверь остается закрытой, когда вращаются двигатель машины и барабан.

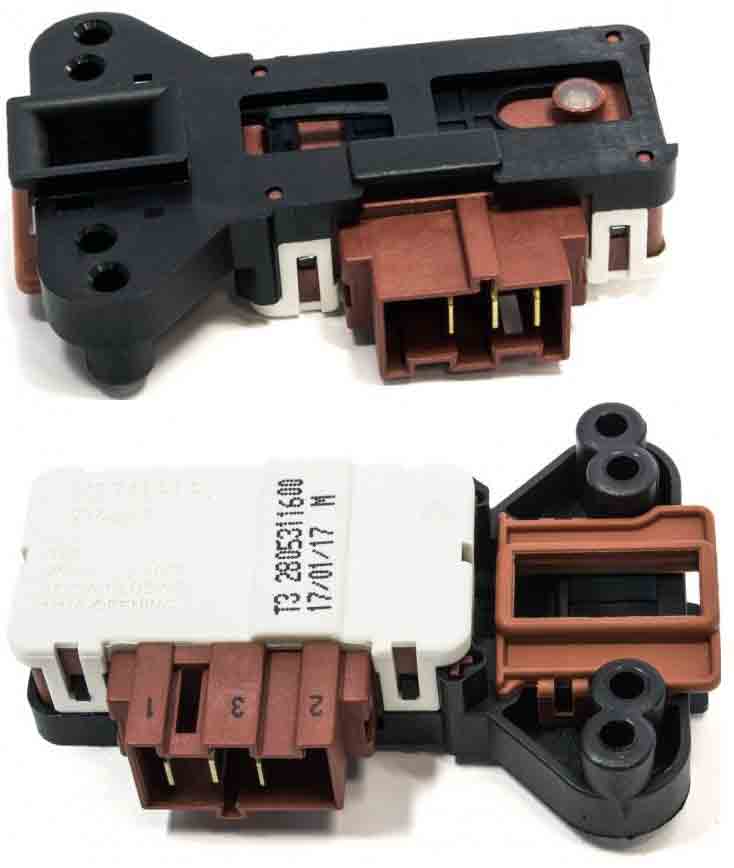

Устройство бывает 2 видов:

  • термозамки с биметаллическими пластинами;
  • электрозамки с электромагнитами.

В основном производители стиральных машин Ardo

 используют первый вариант. Термозамки отличаются высокой надежностью. У него есть преимущество перед электрозамком: если отключат электроэнергию, разблокировка произойдет автоматически через несколько минут. Когда в приборе установлено электромагнитное устройство, требуется возобновление подачи электрической энергии, чтобы снять блокировку.

Роль УБЛ, как оно работает

Блокировка люка выполняется в автоматическом режиме после нажатия на кнопку «Пуск». Подается напряжение, и УБЛ срабатывает. Когда стирка закончится, блокировка снимается спустя 1-4 минут, после этого дверь открывается вручную. Если при запуске программы люк открыт, на дисплее стиральной машины Indesit появляется ошибка.

Неисправности, которые могут возникнуть, если испортится УБЛ и к чему это приведет

Если устройство поломалось, то потребитель столкнется с серьезной проблемой. Когда люк машины блокируется, то доступ внутрь невозможен. Ремонт УБЛ стиральной машины позволяет устранить неисправность.

Причины блокировки:

  • Неслитая вода. Нужно проверить сливной шланг на предмет засора. Иногда в баке остается немного воды, и тогда дверь блокируется с помощью датчика уровня воды;
  • Поломка замка люка. Это может произойти в результате естественного износа. Такое случается, когда подгорает биметаллическая пластина от перепада напряжения. В последнем случае требуется
    замена УБЛ стиральной машины    .

Не рекомендуется пытаться открыть люк с применением силы: такие действия могут повредить технику.

Действия пользователя в случае блокировки люка:

  1. Если сливной бак является чистым, то можно запустить какую-нибудь программу. Это может быть полоскание с отжимом. Такое действие часто помогает исправить сбой программы и снять блокировку.
  2. Нужно подождать 10 минут после окончания работы стиральной машины. Если это не помогло, необходимо выключить прибор и снова включить, чтобы произошел сброс настроек. Таким образом, можно разблокировать люк.
  3. Когда замок поломался, дверь поможет открыть специальный трос аварийного открывания. Он находится под нижней панелью слева или справа от фильтра. Как правило, трос окрашен в цвета: оранжевый или красный.
    Слегка потянув за него, можно легко открыть люк. Есть модели стиральных машин, в которых трос располагается под верхней крышкой.

Если срок действия гарантийного талона стиральной машины Zanussi не закончился, то снимать боковые панели не рекомендуется. Чтобы быстро решить проблему с неисправностью УБЛ, можно позвонить в сервисное бюро и вызвать мастера по ремонту. Профессионал сможет вернуть работоспособность устройству.

Как проверить тестер стиральной машины УБЛ

Стиральная машина УБЛ — это не самое сложное устройство, используемое в ней, но из-за него ваша «домашняя помощница» может встать мертвой. УБЛ – это не что иное, как замок на люк стиральной машины, который предназначен для блокировки люка во время осуществления циклов стирки, полоскания и отжима. Замок работает в автоматическом режиме и при поломке блокирует люк или вообще не хочет его закрывать. В статье мы расскажем, как проверить замок стиральной машины разными способами, чтобы понять сломался УБЛ или что-то еще.

Прежде чем решить, как проверить УБЛ стиральной машины автомат, нужно хотя бы примерно представлять себе, как устроен такой замок, и какие замки вообще используются для блокировки люка «домашней помощницы» во время стирки. За последние 30 лет в стиральных машинах-автоматах разных производителей для запирания люка применялись только два типа замков: с биметаллическим элементом и электромагнитный.

Электромагнитные замки зарекомендовали себя как ненадежные и неэффективные, так как они могут надежно удерживать люк только при наличии электричества. Поэтому на современные стиральные машины устанавливают УБЛ на основе биметаллической пластины. Почему такой УБЛ более популярен и как он работает?

Все довольно просто. Принцип работы стиральной машины УБЛ с биметаллической пластиной основан на взаимодействии трех основных частей:

  • термопара;
    • биметаллическая пластина
  • ;
  • фиксатор.

Когда блок управления стиральной машины дает команду УБЛ на запирание люка, на термопару подается напряжение, которая за секунды нагревается, нагревая в свою очередь биметаллическую пластину. Тонкая и длинная пластина от нагрева расширяется, становясь еще длиннее, при этом она начинает давить на защелку, которая тут же срабатывает и закрывает замок, надежно блокируя люк. Пока подается напряжение, пластина будет горячей, а дверца люка останется запертой.

Если разорвется контакт термопары УБЛ, то эта термопара перестанет нагреваться, плита останется холодной и замок не сработает — люк останется открытым.

Если УБЛ исправен, то при отключении питания термопара перестанет нагреваться, пластина остынет, уменьшится в размерах и потянет замок для отпирания люка.

Если неисправен УБЛ или неисправен соответствующий симистор модуля управления, питание на замок будет подаваться непрерывно и он будет оставаться закрытым до тех пор, пока вы не обесточите стиральную машину. Вот так работает это устройство, теперь поговорим о его проверке.

Проверка тестером

Работу замка можно более-менее надежно проверить тестером. Лучше всего использовать исправный электронный мультиметр с большим диапазоном. Перед тем, как проверить мультиметром устройство блокировки люка стиральной машины автомат, его придется снять. Мы не будем в очередной раз рассказывать о том, как снять замок люка, если вам нужна эта информация, читайте соответствующую публикацию на нашем сайте.

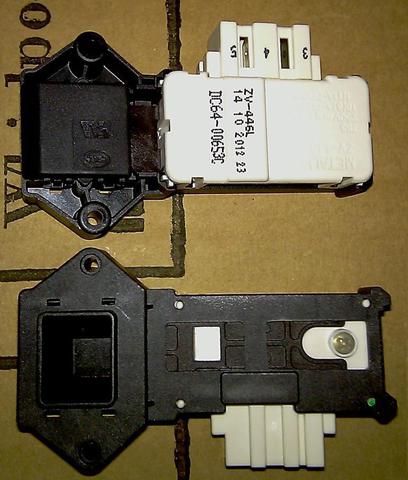

После снятия замка люка необходимо посмотреть его схему. Дело в том, что довольно много фирм выпускают УБЛ с биметаллической пластиной и у каждой свои контакты, и надо заранее знать какой контакт за что отвечает, иными словами где фаза, где нейтраль, а где общий. Вы можете найти такую ​​схему в Интернете.

Без схемы мы не сможем провести проверку качества замка люка мультиметром.

Как только мы узнаем о назначении каждого из контактов того или иного замка стиральной машины, остается только провести проверку.

  • Переключаем тумблер прибора в режим проверки сопротивления.
  • Один щуп устанавливаем на нулевой контакт замка, а другой на контакт фазы.
  • Если устройство показывает трехзначное число, все в порядке.
  • Устанавливаем щупы на два контакта замка: нулевой и общий.
  • Если прибор показывает ноль или единицу, замок стиральной машины неисправен.

Если электрика замка исправна, но все равно не работает, совсем не обязательно, что неисправность кроется в чем-то другом, ведь нужно проверить еще и механику устройства, вдруг заводской брак.

Диагностика по внешним признакам

В ряде случаев можно с малой долей уверенности установить неисправность УБЛ стиральной машины, даже не разбирая оборудование. Диагностировать неисправность можно по поведению самой стиральной машины, если вы, конечно, хорошо разбираетесь в ее устройстве и знаете принцип работы всех модулей. Как может вести себя стиральная машина в случаях, когда УБЛ неисправен?

  1. УБЛ механика явно неисправна если если люк стиральной машины остается заблокированным даже через несколько часов после отключения «домашней помощницы».
  2. Если вы запускаете программу стирки, а на дисплее машины появляется код ошибки, свидетельствующий о неисправности УБЛ.
  3. Вы пытаетесь запустить стирку, а УБЛ не хочет запирать люк. В этом случае есть два варианта: либо это замок, либо модуль управления. Точно установить истину поможет замена УБЛ на новый или проверка старого мультиметром, по описанной выше схеме.

Способы проверки замка еще есть, но они требуют доступа к оборудованию, которое дома не достать, а значит и обсуждать не стоит.

Подводя итоги, отметим, что проверка замка на стиральной машине, отвечающего за блокировку люка, не так проста, как может показаться на первый взгляд, однако при минимальных навыках мультиметра и соответствующей схеме УБЛ вполне вполне можно справиться с задачей. Удачи

Стиральная машина УБЛ — замена замка люка (дверного замка)

В наше время не существует автоматической стиральной машины, в которой бы не было дверного замка. Это устройство необходимо для того, чтобы обезопасить пользователя и не дать ему открыть люк при запущенной программе стирки. Закрытая дверца люка автоматически блокируется в запертом положении с помощью УБЛ.

Это происходит, когда вы установили нужный режим, закрыли дверцу и нажали кнопку начала стирки. Как раз перед тем, как начинается залив воды. И длится до завершения всей программы стирки. А иногда и на пару минут дольше. Закрытая дверца люка прижимает манжету бака стиральной машины и обеспечивает герметичность.

Для стиральных машин применяются как запорные устройства механического типа, так и более современные УБЛ, оснащенные датчиком температуры.

УБЛ с датчиком температуры

При подаче питания УБЛ блокирует люк в закрытом положении. Он замыкает контакты коммутационного устройства и сигнализирует о том, что можно запускать стирку. Специальный рычаг механически фиксирует замок. Это длится все время стирки.

И в тот момент, когда на блокирующее устройство перестанет поступать электричество, нужно подождать около 2-3 минут. Затем защелка снимается и позволяет открыть дверь.

Как работает замок?

В работе УБЛ участвует резистор. Его сопротивление увеличивается по мере увеличения его нагрева. Этот эффект приводит к тому, что две пластины, находящиеся в замке, меняют свою форму. Это приводит к смещению рычага. Рычаг замыкает контакты переключающего устройства.

При этом защелка, соединенная с контактной пластиной, совершает движение, фиксирующее дверцу люка. Весь процесс происходит через несколько секунд после подачи электричества. При отключении питания датчик температуры охлаждается. Охлаждение занимает от 1 до 3 минут. После чего плиты принимают нормальный вид. Контакт больше не замыкается, и блокировка прекращается.

Почему ломается запорное устройство?

  • Во-первых, пластины со временем могут просто изнашиваться.
  • Во-вторых, они могут выйти из строя, если при работе автомата возникнут перепады напряжения.

Если ломается УБЛ, то обычно это связано с тем, что пластины не принимают нормальную форму и остаются в искривленном положении. Если люк стиральной машины остается запертым в запертом положении более 3-4 минут, то вполне возможна неисправность запорного устройства. Если ваш УБЛ не позволяет открыть машину после стирки, то у вас просто нет выбора. Вам просто нужно заменить устройство.

Несколько сложнее однозначно утверждать, что именно УБЛ выходил из строя в те моменты, когда он не фиксирует люк в закрытом положении после того, как вы поставили программу и нажали на старт стирки. Пока замок не заблокирует дверь, стирка не начнется.

В этой ситуации возможны несколько вариантов неисправности. Обсуждаем два самых распространенных из них:

  1. Первый – это поломка замка самой стиральной машины или его проводки.
  2. Второй — поломка модуля электроники.

Если снять УБЛ с машинки, то проверить его работоспособность не просто. Для этого нужно определенным образом подключить к нему питание. И если через 5 секунд вы услышите щелчок, то УБЛ работает нормально.

В принципе УБЛ стоит не совсем дорого. И купить его можно при подозрении на поломку. Продается в специализированных магазинах или в организациях, занимающихся ремонтом крупной бытовой техники.

Замена замка двери самостоятельно

Для самостоятельной замены УБЛ необходимо открыть люк. Если не повезло и он зафиксировался в закрытом положении, то необходимо сделать следующее:

  1. Снять верхнюю часть корпуса (крышки).
  2. После этого отклоните машину так, чтобы она осталась на двух ножках, а верхняя задняя часть корпуса упиралась в стену. Это сместит центр тяжести назад. И танк немного отойдет от фронта.
  3. Затем нужно засунуть руку сверху и добраться до УБЛ.
  4. Теперь вам просто нужно нащупать фиксирующий элемент и отодвинуть его в сторону.
  5. Все! Люк можно открыть.

А теперь переходим конкретно к замене замка. Люк открыт. Что дальше?

  • На данный момент нам нужно снять манжету с передней стенки. Для этого ослабьте хомут, удерживающий его в этом положении. Зажимы разные. Для того, чтобы снять один из них, нам понадобятся круглогубцы. Для других можно использовать отвертку или плоскогубцы.
  • Теперь нам нужно снять манжету с передней стенки, чтобы мы могли добраться до запирающего устройства.
  • Затем откручиваем два винта, которые снаружи. Там, где крюк замка входит в УБЛ. Затем они удерживают замок в необходимом положении.
  • Все. Замок больше не запирается. А добраться до него можно через отверстие между манжетой и корпусом.
  • Затем отсоедините провода от нерабочего УБЛ. И подключить новый рабочий замок.
  • Вернуть УБЛ на место, закрепить 2 винтами.
  • Наденьте манжету и застегните воротник.
  • Замените крышку. Это все! Остается только провести пробную стирку.

А тем, кто предпочитает не читать, а смотреть, предлагаем ознакомиться с видео по самостоятельной замене УБЛ. Также будет показано, как снять и разобрать люк для замены ручки. Мы смотрим!
