Угловой кран для подключения стиральной машины к водопроводу: Кран для стиральной машины: разновидности, параметры выбора

как подключить и подсоединить к водопроводу

При покупке новой стиральной машинки или при переезде перед вами появляется задача подключения аппарата к водопроводу. Для такой цели чаще всего используют кран, называемый тройником.

Предназначение

Мысль о том, что кран-тройник для стиральной машины не так и важен, появляется у многих людей. Таким пользователям, скорее всего, неизвестно понятие гидроудара в водопроводных трубах, в результате которого и металлическая, и металлопластиковая труба может разойтись по шву. И если заливной шланг подключить прямо к водопроводу, существует большой риск, что он порвется из-за такого гидроудара, что приведет к потокам воды в квартире.

Использование крана-тройника убережет вас от необходимости переделывать ремонт и в вашей квартире, и у соседей снизу. И именно тройник особенно удобен, так как позволяет врезать в водопровод сразу несколько бытовых приборов, например, посудомоечную и стиральную машинки.

Виды кранов

В подключении стиральной машины могут использоваться:

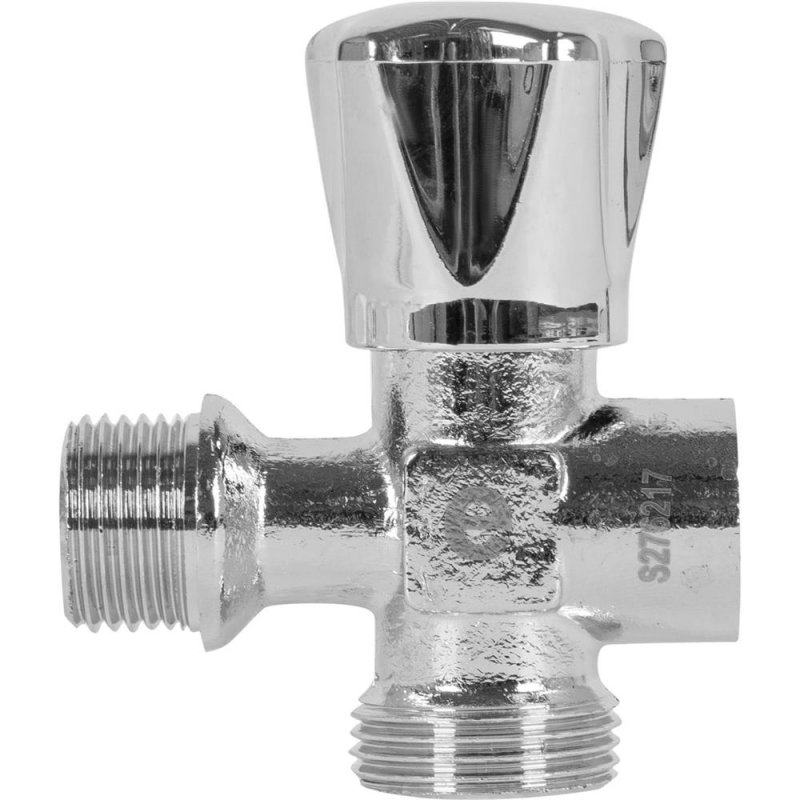

• Тройники либо проходные краны. Они применяются для врезки в трубопровод.
• Угловые краны. Их выбирают, если нужно подключить технику к отдельной ветке.

Каждый вид этих кранов бывает вентильным, шаровым или проходным. Отличия заключаются в способе перекрытия в таких кранах воды. Кроме того, они могут отличаться материалом, из которого сделаны (обычно это латунь или силумин).

Краткий видеообзор тройников/кранов смотрите в нижеследующем видео.

Какой лучше установить?

Подбирать подходящий кран следует в первую очередь с оглядкой на ваши навыки и финансовые возможности. Выбор типа крана должен основываться на бюджете покупки, а не на местоположении стиральной машинки.

Наиболее экономичным и простым является проходной кран, так как для его установки не нужны особые приспособления. Подсоединив такой кран к подающему воду шлангу, стиральную машинку можно подключить к смесителю, умывальнику, водонагревателю (к трубе, подающей воду в бак нагревателя) или даже к сливному бачку (как после шлангочки, так и до нее). Выбирая проходной вентиль, важно уделить внимание направлению его рычажка, чтобы он не упирался в стену и к нему было легко подобраться.

Для подключения тройника нужно подготовить газовый ключ и набор ключей. Также для работы вам понадобится ФУМ-лента, которую надо накрутить на резьбу. Затянув соединение с помощью газового ключа, нужно проверить его герметичность. Установка тройника на старые трубы не рекомендуется.

Процесс подключения смотрите в следующем видео.

Если вы собираетесь установить угловой вентиль, следует приобрести дополнительную трубу. Также вам понадобится специальный тройник, который устанавливается в участки трубы. В целом монтаж углового крана такой же, как подключение крана-тройника, то есть вам нужно воспользоваться ФУМ-лентой, намотав ее на резьбу. Затем вентиль вкручивается в трубу, а к нему подсоединяется шланг от машинки. Далее соединение затягивается газовым ключом.

Способы подключения к водопроводу

Металлическая труба

Проще всего подключить машинку к месту, где уже имеется тройник для смесителя, унитаза или посудомоечной машины. Отсоединив шланг прибора, на его место устанавливают еще одни кран-тройник. В его выходы вставляют и подключенную ранее сантехнику, и кран для стиральной машины.

Вторым способом будет использование «вампира» — особого приспособления, которое крепится к трубе хомутами. У «вампира» присутствует схожее с тройником ответвление с резьбой. Технология подключения в следующем видеоруководстве.

Если же на трубе ранее не устанавливался тройник и у вас нет возможности применить «вампир», необходимо выполнить врезку. Вырезав часть магистрали, вам придется сделать резьбу, а затем уже подключать тройник.

Труба из металлопластика

Для установки тройника на пластиковые трубы требуется специальный инструмент и правильный подбор тройника с фитинговыми отводами, стыкующимися с металлопластиковыми трубами. Используя специальные ножницы, необходимо выполнить качественный обжим отводов. Если таких ножниц у вас нет и раньше с металлопластиковыми трубами вы не работали, лучше пригласите для подключения машинки специалиста.

Отзывы по использованию

Люди, у которых есть опыт использования кранов-тройников для подключения стиральных машин к водопроводу, отмечают, что изделия из силумина служат намного меньше сделанных из латуни, а шаровые краны более надежны, чем многооборотные. Что касается производителя, то покупатели отмечают высокое качество тройных вентилей итальянского и хорватского производства.

Альтернативы

Вместо крана-тройника вы можете предпочесть установку фитинг-тройника. После разрезания трубы такой фитинг устанавливается между ее отрезками, а затем в его свободное отверстие вставляется труба, которая идет к стиральной машинке. Это одновременно простой и недорогой способ, однако его нельзя назвать очень надежным. Уплотнители фитинга со временем изнашиваются, что приводит к появлению протечки.

Также кран-тройник можно заменить обычным шаровым краном. Его надежность настолько же высока, как и у специализированного крана, при этом стоимость намного ниже.

тройник для подключения к водопроводу, переключатель воды для стиралки, смеситель

Кран для подключения стиральной машины позволяет предотвратить возможность возникновения гидроудара

Для подключения стиралки к водопроводу, потребуется провести ряд работ с сантехникой. В принципе тут не чего сложного, как и в подключении к канализации, все можно выполнить простыми инструментами. Для защиты в случае аварии необходимо подключать кран. Многие обладатели стиральных машин подключают их к водопроводу с помощью присоединения отрезка трубы, с помощью тройников или же используют специальные хомуты. Дальше они цепляют заливной шланг и открывают кран центрального водопровода. Такое подключение имеет свой недостаток в случае протечки в шланге или машинке мгновенно прекратить подачу воды вы не сможете.

Содержание материала:

• 1 Кран для стиральной машинки, подключаемый к водопроводу: плюсы
• 2 Зачем нужен тройник для стиральной машины
• 3 Кран для подключения стиральной машины к водопроводу
• 4 Как используется водопроводный тройник

Кран для стиральной машинки, подключаемый к водопроводу: плюсы

Чтобы стиральная машинка работала, необходимо подключить ее к водопроводу и канализации. Зачастую для такой работы вызывают мастера, но можно выполнить подключение и собственными силами. Для того чтоб подключить стиральную машину к водопроводной трубе, специалисты рекомендуют использовать для этого кран, который при аварийной ситуации даст возможность перекрыть подачу воды.

Тройник с краном можно установить для подключения другого потребителя

Для подключения стиральной машинки необходимо выбрать кран, можно купить шаровой или же много оборотистый.

Кран шаровой перекрывает подачу воды за счет перемещения шарика внутри корпуса, а многооборотный кран за счет движения пластины внутри.

Многие мастера рекомендуют, для подключения стиральной машинки использовать шаровый кран, потому что он имеет 4 преимущества:

• Обычная конструкция, которая увеличивает пригодность крана на долгий срок;
• Герметичность шарового крана очень высокая;
• Меленький размер, который отлично подходит для маленьких комнат или небольших квартир;
• Скорость закрывания подачи воды высокая.

Зачем нужен тройник для стиральной машины

Канализационные тройники для подключения стиральной машины очень важные, так как такой сантехнический разветвитель уменьшает риски и последствия после протечки. В случае прямого подключения шланга для подачи воды в машинку, вы рискуете получить прорыв водопровода. При подключении тройника вы также получаете возможность подключить к нему не только стиральную машинку, но и некоторое количество других бытовых приборов, которые требуют подключение к водопроводу, например можно сделать подключение посудомоечной машины. Это своеобразный проходной переключатель. Так же для того чтобы подключить стиралку или смеситель может подойти муфта. Как это делается можно увидеть на фото.

Существуют тройники с внутренней и наружной резьбой разного диаметра

При врезке стиральной машинки в водопровод могут использоваться проходные краны и тройники. Так же подключение стиральной машинки может быть и к отдельной ветке, но для этого нужно будет использовать угловые краны.

Угловые краны имеют такие виды:

• проходные;
• шаровые;
• вентильные.

Главным отличием этих видов кранов состоит в том, каким способом кран перекрывает подачу воды. Еще такие краны имеют отличие в материале для их изготовления.

Заменить кран тройник можно фитингами, они ставятся после разрезания водопровода. Этот способ очень простой, но, к сожалению не надежный. А не надежный он, потому что фитинговые уплотнители имеют свойство быстро изнашиваться, а это приводит к протечке.

Еще краны тройники могут заменяться обычными кранами, с очень высокими показателями прочности.

Кран для подключения стиральной машины к водопроводу

Подключение стиральной машинки к водопроводной трубе – это один из важнейших этапов при установке техники. И для этого обязательно нужно использовать кран. Установка крана очень важна для того чтоб обезопасить и минимизировать нанесения ущерба в случае поломки стиралки. Знание особенностей для подключения стиральной машины к водопроводу необходимо каждому.

Для отдельно проведенного водовода изготавливают декорированные краны

Для установки стиральной машинки также можно использовать самые простые запорные краны. Такие краны рекомендуется устанавливать на виду чтоб, в случае протечки стиральной машины была возможность с легкостью его перекрыть и вода не поступала. Чаще всего такой кран оставляют открытым. При протечке машинки необходимо сразу же его перекрыть, чтоб вода не накапливалась на полу и не затапливала соседей с низу. Есть 2 вида запорных кранов для подключения машины к водопроводной трубе. Один из видов запорных кранов – это проходные краны, их врезают в существующий водопровод, который подходит к другой технике. Второй вид это концевые краны, они устанавливаются на отдельное место водопровода, которое будет использоваться строго для вашей стиральной машинки. Будет лучше если подключение машинки к водопроводу, будет произведено к тем трубам, которые поставляют воду по дому. Так же рекомендуется в систему подачи воды установить фильтр, он дополнительно очистит воду, которая поступает в машинку. Выглядит фильтр в форме сеточки и вставить его легко. После окончания стирки подающий кран рекомендуется закрыть, а открывать его только перед началом рабочего процесса. Также следует не забывать о том, что фильтр необходимо регулярно чистить.

Как используется водопроводный тройник

Тройник с краном сделан с таких деталей как: корпуса из латуни, который покрыт никелем, штока который тоже из латуни, шаровой затвор, ручки, колечек и прижимной гайки. Тройник служит для подключения к водопроводу бытовых приборов, он также может служить для установки другого водопровода. Установить тройник легко с помощью накидной гайки, методом штуцерного соединения.

Старайтесь приобретать запорную аппаратуру проверенных производителей

Монтировать кран тройник можно в любом удобном для вас положении. Использовать кран тройник также можно для перемещения жидкостей температурой не ниже -10 и не выше +85градусов. Напор в трубах не должен быть больше 6 бар. Ручка такого краника поворачивается на 90 градусов, а вес составляет около 100 грамм. Такой краник тройник бывает с двумя выходами: три четверти и пол дюймовые. Он также может иметь резьбу как наружную, так и внутреннюю. Изготовление ручек для таких кранов проходит с напылением черного или красного цвета. Срок службы составит примерно четыре тысячи циклов и ремонт крана не возможен. Во избежание раннего выхода из строя крана тройника необходимо очень внимательно выбирать качественный кран тройник для того чтобы не стать покупателем бракованного изделия или подделки крана тройника из некачественного и дешевого материала.

Необходимо запомнить советы мастеров для предотвращения покупки подделки или брака:

• Изображение логотипа на кране должно быть четким;
• Не должны быть размазаны буквы на изделии;
• Покупать необходимо строго латунные изделия и чтоб шарик для запора воды в них был тоже латунный, так как аналог, изготовленный из металла, может привести к потопу и в дальнейшем к ругани с соседями снизу и соответственно к выплате средств за ремонт;
• Обязательно нужно спросить о качестве изделия, это необходимо для убеждения в том, что данное изделие изготовлено не из вторичной латуни;
• Если средства на покупку позволяют, то нужно выбрать подороже и покачественней;
• Запорный шарик должен быть идеально гладким и отражать блеск;
• В случае если напор подачи воды в вашем доме не постоянный, а скачет, то необходимо приобретать кран с вставляющимся изнутри штоком.

Исходя из этих рекомендаций, вы сможете приобрести качественный кран, который станет надежным защитником от непредвиденных ситуаций.

Как подключить кран для стиральной машины (видео)

В заключение можно сказать, что перед тем как приступить к пользованию стиральной машиной, обязательно проверьте все соединения на возможные протечки. Если же вы заметили даже минимальную утечку воды, всю работу придется делать заново и при необходимости воспользоваться дополнительными прокладками. Однако это случается довольно редко и вся работа не вызывает трудностей даже у новичка.

Тройник для стиральной машины (фото примеров)

Кран-тройник для подключения стиральной машины

Очень ответственный и, пожалуй, основной этап установки стиральной машины – подключение ее к водопроводу. Если вы подберете не те комплектующие, а работа будет сделана абы как, все это закончится печально для вас и ваших соседей. А можно затопить все нижние этажи. В рамках статьи поговорим о выборе крана для подключения стиральной машины к водопроводу, других комплектующих, а также схемах подключения.

Выбрать кран для подключения стиральной машины

Многие, приобретая комплектующие для установки стиральной машины, часто задаются вопросом, зачем покупать кран-тройник. Почему нельзя обойтись без крана или, например, выбрать обычный проточный кран? Конечно, можно обойтись и без крана, но при этом нужно быть готовым сделать ремонт соседям снизу.

Людям, знакомым с таким явлением, как гидроудар в водопроводе, не нужно объяснять, как это неприятное, но вполне распространенное явление рвет металлические и пластиковые трубы по шву. Представьте на секунду, что будет с гибким наливным шлангом стиральной машины, подключенным напрямую к водопроводу? Он сломается за считанные секунды и уже через 15 минут вашу квартиру и квартиры ваших соседей затопит потоками воды.

Итак, без крана не обойтись, но зачем кран-тройник? Такой смеситель позволяет подключить к одному врезу в водопроводную трубу два и более бытовых прибора, например, стиральную и посудомоечную машины. Обычный проточный клапан этого не допустит.

При выборе крана очень важно обратить внимание на следующие моменты.

1. На материал, из которого изготовлен кран. В продаже имеются смесители из латуни, а также из силумина. Последние лучше не брать, долго они не прослужат.
2. На конструкцию механизма перекрытия. Конструкция кранового механизма может быть как шаровой, так и многооборотной. Кран лучше выбрать шаровой – он прослужит дольше.
3. О конструкции клапана. Клапан нужен для того, чтобы быстро перекрыть воду, поступающую в машину. Поэтому ручка клапана должна быть достаточно большой и удобной, чтобы рука не соскальзывала и не терялись драгоценные секунды в случае аварийной ситуации с машиной.

Внимание! Краны из силумина изнашиваются примерно в 4 раза быстрее, но стоят дешевле латунных, поэтому лучше один раз переплатить 1,5 у.е., чем потом бороться с последствиями потопа.

Какие еще смесители подходят для стиральной машины?

Если для подключения стиральной машины не используется тройник, то какие еще краны потенциально подходят для подключения бытовой техники к водопроводу? В зависимости от положения и количества отводов краны для стиральных машин делятся на: проточные (проточные), тройники, угловые краны.

Двусторонние краны. Устанавливаются на отдельную трубу, идущую от магистрального водопровода к стиральной машине. Двойные краны делят ответвление трубы пополам, отсекая бытовой прибор от коммуникаций.



Т-образный кран. Судя по названию этого крана, у него не два, а три выхода. В этом случае может быть заблокирован только один выход. Два других выхода являются проточными и используются для подключения водопровода к его ответвлению. Возможен вариант, когда две ветки имеют краны, но один выход не перекрывается и форма тройных кранов также различается.

Угловой кран. Это двухвыходной клапан модифицированной конструкции, который позволяет разделить выпускной патрубок на две части, при этом поворачивая его 90 ⁰ . Довольно удобно, если вы подключаете стиральную машину к водопроводу в замкнутом пространстве, где нет возможности разместить прямой выход. Помимо стиральных машин, с помощью такого крана к водопроводу можно подключить бочку унитаза, биде и прочую сантехнику.

Внимание! Производители стиральных машин часто рекомендуют комплектующие (в том числе и краны) для подключения своей бытовой техники к водопроводным и электрическим сетям. Возможно, вам стоит прислушаться к их рекомендациям.

Как подключить стиральную машину к водопроводу?

Выбрав подходящий кран, можно приступать к подключению стиральной машины к водопроводной системе. Перед началом работы необходимо запастись инструментами и комплектующими. Что требуется?

• Двойной шланг. Если в комплекте со стиральной машиной идет обычный наливной шланг с одной стенкой, советуем не устанавливать его, а приобрести шланг с двойной стенкой и проволочным армированием — он намного надежнее. Кроме того, перед покупкой учитывайте необходимую длину шланга; короткие шланги часто идут в комплекте с машиной.
• Проточный фильтр для очистки воды. Такой фильтр соединяется с резьбой крана и монтируется на отвод водопроводной трубы. Сами понимаете, качество водопроводной воды оставляет желать лучшего, поэтому чем больше фильтров будет на пути от стояка до стиральной машины, тем лучше.
• Уплотнительные кольца, гайки, обмотки и многое другое. Аксессуары, необходимые для обеспечения надежного и герметичного соединения всех труб и шлангов.
• Разводной ключ. Нам нужно будет затянуть все гайки, обеспечивающие соединение труб и шлангов.
• Калибратор для пластиковых труб. Необходимо подогнать и установить кран во вставку трубы.

Подобрав все необходимые комплектующие и инструменты можно приступать к установке стиральной машины к водопроводу, предварительно подобрав подходящую схему подключения. Начнем со схем подключения машины к водопроводу.

Подключение через тройник с трубной вставкой. Отключить воду, перекрыв стояк холодной водой. Нарезаем отрезок трубы, рассчитывая длину тройникового крана (без учета резьбовых соединений). Надеваем на трубу гайки крепления, эти гайки нужно предварительно снять с крана. Расширяем отверстия в трубах калибратором и монтируем тройниковый кран, не забывая стягивать стыки труб и выходов клапана стяжными кольцами. Подсоединяем наливной шланг машинки к выходу, который перекрывает вентиль.

Подключение через двухвентильный вентиль. Двойной кран можно использовать, когда выход трубы специально снят для стиральной машины. Обычно такой выход уже имеет резьбовую втулку, поэтому наша задача лишь накрутить на нее двухходовой кран, соединенный с проточным фильтром, а уже к фильтру можно подключить заливной шланг стиральной машины.

Дело за 5 минут!

Подключение через угловой отвод. Данная схема подключения машины к водопроводу во многом аналогична вышеописанной схеме. Отличие только в том, что к выходу трубы прикручиваем не прямой двухкрановый вентиль, а угловой. Подробнее о подключении стиральной машины к водопроводу и канализации вы можете прочитать в статье про установку машины своими руками.

Подводя итог, отметим, что подобрать и установить кран-тройник для стиральной машины вполне реально без привлечения специалиста. Если вы намерены выполнить все работы самостоятельно, обратите внимание на советы в этой статье. Хорошей работы!

обзор типов и инструкция по установке

После покупки стиральной машины ее необходимо подключить к системе водоснабжения и канализации. Для этого предусмотрено использование ряда дополнительных элементов, одним из которых является кран для стиральной машины. При подключении агрегата к водопроводу это крайне важный усиливающий узел.

Мы расскажем, как выбрать и установить кран, позволяющий открывать/закрывать подачу воды к стиральной машине. Мы подскажем, какой тип устройства выбрать и как его правильно установить. Наши рекомендации помогут домашним мастерам справиться с работой самостоятельно.

Содержание статьи:

• Роль крана при подключении шайбы
• Разновидности запорных устройств
• Типы шаровых кранов
  • Вариант №1 — КПП
  • Вариант №2 — тройник (трехходовой)
  • Вариант №3 — Угловой
• Какой тип крана выбрать?
• Монтажные материалы и инструменты
• Различные схемы установки крана
  • Схема №1 — установка проточного элемента
  • Схема №2 — установка концевого крана
  • Схема №3 — установка крана с трубной вставкой
• Специальные варианты подключения
• Выводы и полезное видео по теме

Роль крана при подключении стиральной машины

Важную роль играет кран, который используется при подключении стиральной машины к водопроводной сети. С его помощью можно моментально перекрыть воду в случае непредвиденных обстоятельств, например, при выходе из строя машины, что может привести к протечкам.

Еще большую опасность таит в водопроводе: он может нарушить целостность эластичного шланга стиральной машины, что приведет к масштабному наводнению, которое вызовет справедливое возмущение соседей.

Для обеспечения полной безопасности использования автомата рекомендуется сразу после стирки закрывать кран, соединяющий агрегат с водопроводом

Чтобы этого не произошло, необходимо подключать автомат через кран. Данную деталь рекомендуется размещать на видном месте, чтобы всегда иметь быстрый доступ. В экстремальной ситуации такое решение позволит выиграть несколько минут, которые могут иметь решающее значение для предотвращения флуда.

Разновидности отключающих устройств

В специализированных магазинах представлен специализированный ассортимент кранов. Рассмотрим подробнее наиболее часто используемые виды.

Среди них можно отметить многооборотные, перекрывающие поток воды за счет движения пластины, а также , включение и выключение которых происходит за счет перемещения небольшого шарика, установленного внутри конструкции.

Для соединения автоматов применяются краны различных типов, отличающиеся по конфигурации, размерам, форме и конструкции

Краны шаровые имеют ряд преимуществ:

• высокая герметичность;
• оперативное реагирование, позволяющее быстро перекрыть поток воды;
• простота конструкции, способствующая продлению срока эксплуатации.

Также стоит отметить небольшие размеры этой разновидности отсечных устройств, позволяющие использовать их даже в самых стесненных условиях.

Типы шаровых кранов

Существует несколько разновидностей шаровых запорных устройств. Рассмотрим основные, используемые для завершения процесса подключения стиральной машины в домашних условиях.

Вариант №1 — КПП

У такого механизма выходные отверстия расположены с обеих сторон, что позволяет перекрывать воду, разделяя ветку на две части. Устройства, относящиеся к этой категории, могут быть установлены на отдельной трубе, отходящей от общего стояка к какому-либо сантехническому элементу, или использоваться для врезки.

Краны шаровые шаровые часто используются для подключения стиральных агрегатов, но они подходят и для других сантехнических устройств, например, часто используются для подключения унитазов

Вариант №2 — тройник (трехходовой)

Как следует из названия, такое устройство оснащено тремя входами и выходами. Одно из отверстий непосредственно отвечает за перекрытие тока воды, два других служат для объединения всех выходов водопровода в единую систему.

Трехходовой кран часто используется для подключения посудомоечных или стиральных машин к водопроводной сети. Использование этого элемента позволяет обеспечить автономное водоснабжение нескольких устройств одновременно

Аналогичные компоненты, которые могут иметь разные размеры, формы и конфигурации, обычно используются там, где их часто комбинируют с другими устройствами, например, со смесителем. Эта функция недоступна для обычного проточного клапана из-за его конструктивных особенностей.

Вариант №3 — Уголок

Конструкция данного элемента соответствует характеристикам проходной фурнитуры. С помощью этого крана можно разделить выходную трубу на две отдельные ветки, расположенные под прямым углом.

Подобный элемент чаще всего используется при установке унитазов, но подходит и для подключения нестандартно расположенных стиральных машин.

Шаровой кран углового типа можно использовать при необходимости подключения агрегата к водопроводу, проложенному у стены. Прямой отвод в этом случае выполнить крайне сложно

В комплектацию кранов всех категорий входят уплотнительные кольца, крепежные гайки, а также поворотные ручки, с помощью которых перекрывается вода и осуществляется доступ . Последний элемент крепится к корпусу детали стопорной гайкой.

Какой тип крана выбрать?

В процессе выбора модели крана необходимо в первую очередь исходить из того места, где вы планируете установить стиральную машину. В небольших помещениях лучше использовать угловые элементы, с помощью которых можно уменьшить пространство для соединения.

При необходимости одновременного подключения двух и более сантехнических приборов лучше использовать трехходовой кран, а при наличии выхода на моечный узел лучше использовать прямоточный шаровой кран.

Важным фактором при выборе кранов является материал, из которого изготовлены изделия. Хотя силуминовые элементы стоят дороже, нужно обращать внимание на материал, из которого изготовлен кран. Изделия из силумина дешевле изделий из латуни, однако последние долговечны и способны выдерживать большие нагрузки

Также необходимо обратить внимание на диаметр устройства, который должен совпадать с размерами водопроводных труб. А также учитывать особенности резьбы – ее размер, нахождение снаружи или внутри. Последний параметр можно не указывать, если при монтаже крана предполагается саморез.

Не менее важен угол поворота устройства: пользоваться устройством, клапан которого закрывается в сторону стены, касаясь ее, не слишком удобно.

Монтажные материалы и инструменты

Для подключения блока недостаточно выбрать подходящий клапан.

Также необходимо запастись инструментами, к которым относятся:

1. Ключ разводной , который нужен для проведения монтажных работ: труб и соединений труб, затяжки гаек.
2. Калибратор пластиковых труб для монтажа смесителя при его установке на вставку водопроводной трубы.
3. Резьбонарезной станок или аналогичный инструмент, используемый для этих целей.
4. Дрель, напильник, отвертка , которые могут понадобиться для сверления и других работ.
5. Ножницы для пластиковых труб или болгарка для врезки крана в водопровод из пластиковых или металлических элементов.

Кроме того, вам понадобится двойной шланг, который может входить в комплектацию машины или приобретаться отдельно. Желательно, чтобы длина такого элемента была немного больше требуемой – это позволит иметь небольшой запас, необходимый при перемещении.

Если шланг приобретается специально, то лучше отдать предпочтение деталям с проволочным армированием, позволяющим легко выдерживать высокое давление в трубах.

Фильтр для воды монтируется на резьбу крана, которая соединяется с краном водопроводной трубы. Небольшой элемент может улучшить качество используемой воды, тем самым снизив риск образования налета и отложений.

Если жидкость содержит большое количество минеральных веществ, допускается одновременное использование сразу нескольких фильтров.

Кольца уплотнительные, обмотка, лента ФУМ, запасные болты, без которых сложно обойтись при монтаже сантехнических изделий — перечисленный комплект обеспечит надежное крепление крана и герметичность данного узла. Также следует продумать оптимальный вариант подключения с учетом конфигурации помещения и размещения сантехнических приборов.

Различные схемы установки крана

Рассмотрим популярные варианты подключения, которые можно выполнить самостоятельно, используя минимум инструментов и дополнительных деталей.

Схема №1 — установка проточного элемента

Для установки крана данного типа (обычного или тройника) необходимо предварительно перекрыть подачу холодной воды, что можно сделать краном, перекрывающим поступление воды из стояк. После этого из труб сливается оставшаяся жидкость, которая может помешать осуществлению дальнейших манипуляций.

Самый простой способ – установить проточный клапан на отдельном ответвлении трубы. Как правило, в этом случае уже предусмотрена резьбовая втулка, к которой легко прикрутить кран с двухкранной системой, соединенный с фильтром. Этот элемент крепится к наливному шлангу.

Установка углового отвода производится аналогично установке проточного элемента, отличие заключается только в конструкции детали. При этом особое внимание следует уделить удобному расположению клапана.

После всех манипуляций необходимо проверить крепления на герметичность. Если заметна вода, следует переделать все соединительные узлы, установив дополнительные прокладки.

Схема №2 — установка концевого крана

Если не к месту установлена ​​специальная ветка водопровода, можно подключить торцевой кран с помощью тройника (врезного хомута). Эта деталь аккуратно прикручивается к трубе так, чтобы направляющая втулка смотрела наружу.

После этого в трубе сверлятся отверстия, через которые осуществляется соединение с хомутом или отрезком трубы, где предполагается установка крана.

На конце трубы нарезается резьба, соответствующая по размеру и типу канавкам, нанесенным на тройник. Наружная резьба обматывается герметиком (ФУМ-лентой) или льном, после чего клапан накручивается на наружную трубу.

Шланг присоединяется ко второму концу крана, прилагаемого к машине или приобретаемого отдельно. Другой конец шланга устанавливается в специальное отверстие, которое находится на задней части стирального агрегата. С него необходимо снять транспортировочный клапан.

Фотогалерея

Фото

Перед началом работ по подключению крана необходимо закрыть кран с холодной водой, который обычно находится на стояке

Для избавления от избыточного давления в системе необходимо необходимо избавиться от воды, оставшейся в смесителе

Для работы потребуется кран подходящего размера, льняные волокна, паста Унипак или другой герметик, а также ключ

Необходимо снять заглушку с уже проведенного к месту установки станка ответвления . Резьбу следует очистить и проверить на совместимость с клапаном.

Кусок льняного волокна наматывается на метчиковую нить. Намотку производить плотно, наматывая нить по часовой стрелке

На льняное волокно нанести пасту Унипак или аналогичный состав. Его желательно растереть пальцами, чтобы он равномерно покрыл нить

Кран устанавливается на ветку, после чего обматывается сначала руками, а потом ключом. При этом важно следить за его положением во избежание перекосов

Готовый кран должен иметь строго перпендикулярное положение. Конструкцию необходимо оставить на некоторое время для высыхания герметика, после чего можно приступать к подключению шланга и использованию стиральной машины

Перед началом работ была отключена подача воды в квартиру

Слить остатки воды в кране

Необходимые инструменты и материалы

Снятие заглушки со слива

Льняное волокно в качестве уплотнителя

Уплотнительная паста Унипак

Установка крана на дренажную систему

Установлен кран для подключения шайбы

Конструкция в сборе проверил на утечки. Как правило, угловой конец шланга подключается к стиральной машине, а прямой — к водопроводу. Этот вариант более удобен, так как стиральное устройство обычно устанавливается рядом со стеной.

Схема №3 — установка крана с трубной вставкой

Более сложным процессом является установка крана непосредственно на трубу, так как в этом случае необходимо будет вырезать участок.

В пластиковых трубопроводах это относительно легко сделать с помощью . Гораздо больших усилий такая операция потребует, если это металлический трубопровод: в этой ситуации придется использовать болгарку.

Для определения размера вырезаемой секции необходимо сложить длину крана и размер фильтра. После этого можно сделать надрез, а на концах труб нарезать резьбу, соответствующую параметрам на отводе.

Вслед за этим устанавливается фильтр, который защитит механизм машины от примесей, содержащихся в водопроводной воде. Затем установка крана, регулирующего подачу воды. Для этого снимите с детали монтажные гайки, которые используются для соединения с трубой.

Если установка осуществляется на конструкцию из полимеров, перед началом манипуляции эту деталь следует растянуть с помощью калибратора.

Особенно рекомендуется установка крана с врезкой, если трубопровод выполнен из полимерных или металлопластиковых элементов. Сборку можно разместить под мойкой или в другом удобном для пользователя месте.

Соединения фиксируются стяжными кольцами. Блокируемый отсек крана соединяется с напорным шлангом агрегата. После этого все гайки затягиваются разводным ключом.

Важно обратить внимание на усилие крепления: плохо затянутый или затянутый болт может нанести огромный ущерб конструкции, став источником протечки.

Все стыки хорошо герметизируются уплотнительными кольцами, которые входят в комплект клапана и/или фильтра, а также фум-лентой, льняными волокнами или другими материалами. После чего производится выпуск канализации. Завершающим этапом является проверка собранной конструкции.

Специальные варианты соединения

Отдельно можно упомянуть и нестандартные виды крановых соединений. Их часто используют, если нет возможности произвести традиционное подключение или необычный способ наиболее удобен.

Вариант №1 — установка крана на смеситель

Этот вариант встречается на практике, поскольку привлекает пользователей своей простотой и доступностью. Однако вряд ли его можно назвать приемлемым, так как такая схема имеет большое количество негативных факторов.

Кран, установленный на смесителе, выглядит не очень эстетично, так как в таком положении довольно сложно разместить дополнительный вентиль

Такое расположение крана отрицательно сказывается на состоянии смесителя: последний испытывает повышенный уровень нагрузки, что значительно сокращает срок службы устройства. Кроме того, совмещение двух устройств усложняет использование и смесителя, и смесителя.

Специалисты считают допустимым использовать такое решение только как временный вариант, однако стоит вовремя позаботиться о правильном подключении автомата.

Модели, оборудованные системой Аква-стоп, позволяют отказаться от крана для подключения. Для этих вариантов на конце наливного шланга устанавливаются электромагнитные клапаны, предотвращающие повышение уровня воды.

Особо предостеречь владельцев квартир от установки крана на смесители старого образца. Для подключения устройства в этом случае приходится выполнять сложную процедуру, требующую материальных и временных затрат.

Если нужна именно эта схема подключения, целесообразно одновременно с установкой крана установить новый современный смеситель.

Вариант №2 — монтаж на старые трубы

В старых домах водопроводная сеть часто выполняется металлической (чаще чугунной). В этом случае концы труб могут быть покрыты коррозией, что усложняет монтажные работы.

Существует два способа установки такого крана:

1. Подпилите края труб . Это выровняет концы элементов, чтобы прокладку шланга можно было держать близко к трубе.
2. Установите удлинитель, , на одном конце которого можно спрятать концы, поврежденные коррозией. С другой стороны эта деталь монтируется с неподвижным шлангом-прокладкой.

В любом случае важно обеспечить целостность конструкции и защитить трубы от дальнейшего разрушения, например, покрыв их антикоррозийной краской. Но еще лучше сразу поменять патрубки, чтобы подключение других устройств не вызывало проблем.

Вариант №3 — двойное подключение стиральной машины

В некоторых моделях стиральных машин, чаще всего производства Японии и США, возможно подключение как к горячей, так и к холодной воде.

Двойное подключение стиральной машины в целом аналогично обычному подключению с проточным краном, однако эти детали монтируются сразу на два шланга, протянутых к трубам с холодной и горячей водой

Такие варианты позволяют значительно снизить затраты на электроэнергию , так как в них не нужно специально нагревать холодную воду, как в обычных агрегатах.

Широкому распространению таких машин препятствует низкое качество горячей воды: в ней содержится большое количество минеральных примесей, что не только увеличивает риск поломки механизмов, но и снижает качество стирки.

Выводы и полезное видео по теме

В представленном видео вы можете увидеть три варианта подключения крановой машины к водопроводной сети.

Пошаговая инструкция по установке крана своими руками в следующем видео. Ролик поможет разобраться в нюансах монтажных работ даже начинающему домашнему мастеру:

Хотя для подключения крана к стиральному агрегату часто вызывают бригаду профессионалов, эту достаточно несложную манипуляцию можно выполнить и своими руками.

Для самостоятельного подключения стиралки необходимо внимательно подойти к выбору клапана и других используемых материалов, а затем действовать по инструкции, строго соблюдая прописанную процедуру .

Аккуратно выполняя все процессы, можно добиться отличного результата, который станет гарантией долговременной и комфортной эксплуатации стиральной машины.
