условные обозначения для популярных марок машин

На каждой стиральной машине есть обозначения, по которым можно ориентироваться в процессе ее использования. Они показывают, сколько оборотов имеет машинка, на какой температуре стирает, время, которое займет работа и многое другое.

Сегодня существует большое количество техники разных наименований и на условные обозначения разных производителей могут разниться.

Что нужно сделать, прежде чем запустить первую стирку в новой машинке?

После покупки стиральной машины стоит выполнить ряд правил.

  1. Прочитать инструкцию по эксплуатации, внимательно в тех местах, где написано про первый запуск.
  2. Проверить, сняты ли болты, которые используются при перевозке стиралки, и закрыты ли отверстия от них.
  3. Еще раз проверить все шланги, они должны быть подключены правильно, проверить, все ли в порядке с подачей воды.
  4. Убрать все, что осталось от упаковки, а также барабан должен быть пустым.

Расшифровка основных процессов стирки

Практически на всех панелях стиральных машин есть условные обозначения. Основные кнопки – это замачивание, стирка, ополаскивание и отжим.

Кнопка замачивания обычно обозначается, как линия волной, расположенная в емкости. Эта функция есть не во всех видах машинок.

Стирка – тазик с пузырьками и линиями по вертикали. Полоскание – капли или тазик с водой. Данный процесс следует сразу же за стиркой. Отжимание – нарисована спираль – это завершающий процесс стирки.

Вы пользуетесь всеми программами в стиральной машине?

ДаНет

Температура воды

Многие производители стиральных машин делают так, что температура выставляется автоматически, при этом вещь не будет испорчена. Другие предлагают выбирать температуру по виду одежды. На панели рисунок выглядит, как таз с цифровым обозначением.

Тип ткани

На стиральной машинке указаны основные виды тканей:

  • Синтетика – обозначается в основном кофточкой с крючком.
  • Хлопок – рисунок платья или футболки с загрязнением.
  • Шерсть – один или несколько клубков ниток.
  • Деликатная ткань – женское белье или бабочки.
  • Джинса – обрисованные штаны.
  • Спортивный костюм – майка с номером.
  • Вещи детей – соска, бутылочка.

Вид стирки

Этот процесс подразделяется на типы, это зависит от температуры, на которой стирают. Бывает низкая, средняя и высокая нагреваемость воды. Значок температуры 30 градусов – это тазик и точка в нем. 65 градусов – там уже две точки внутри тазика.

Если не используется отжимание, тогда спираль перечеркнута. Экономичная стирка обычно обозначается буквой Е или надписью ЕСО. Во многих моделях есть процесс сушки белья, значок выглядит как солнышко.

Полоскание

Иногда хозяйкам требуется прополоскать белье не один раз. Для этого есть опция дополнительного полоскания. Изображается данная кнопка тазом с несколькими волнистыми линиями или же просто линиями волной.

Символы дополнительных функций

Так в стиральных машинах есть защита от детей, чтобы они случайно не могли включить технику. Символом может быть ребенок или просто замочек. Старт и его таймер, он выглядит, как часики. Глажение, эта функция, которая помогает постирать белье, но не измять его. Обозначается рисунком утюга.

Важно! Современные модели оснащены кнопкой антибактериального эффекта, которая изображена простым крестом.

Суперполоскание – машинка прополощет содержимое так, что на нем больше не будет никаких мыльных средств, изображение волнистых линий или капель.

замачивание

0%

предварительная стирка

0%

биостирка

0%

быстрая, ежедневная стирка

0%

интенсивная стирка

0%

ручная стирка шерсти, шелка

0%

стирка детского белья

0%

стирка спортивной одежды

0%

стирка верхней одежды

0%

стирка джинсов

0%

стирка обуви

0%

дополнительное полоскание/повышение уровня воды

0%

обработка из

0%

защита от сминания

0%

отложенный старт

0%

Проголосовало: 0

Условные обозначения для популярных марок стиральных машин

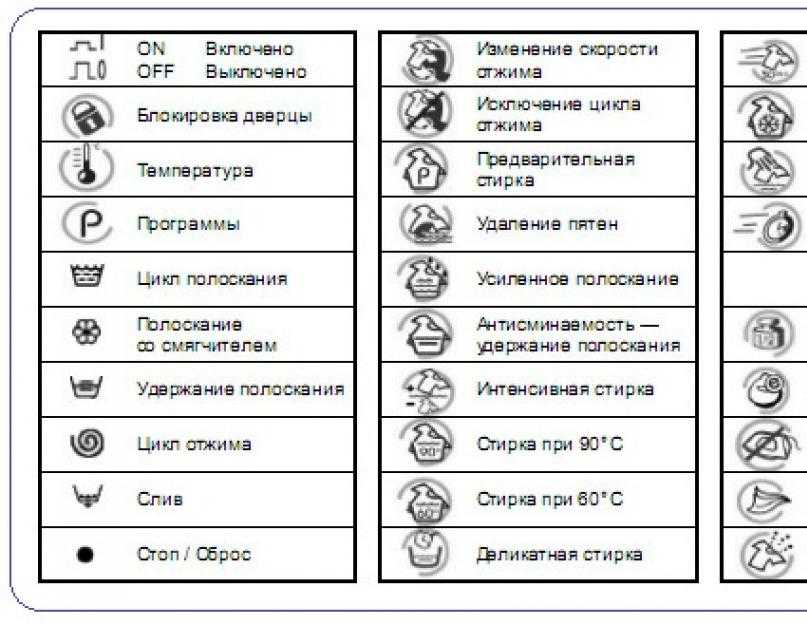

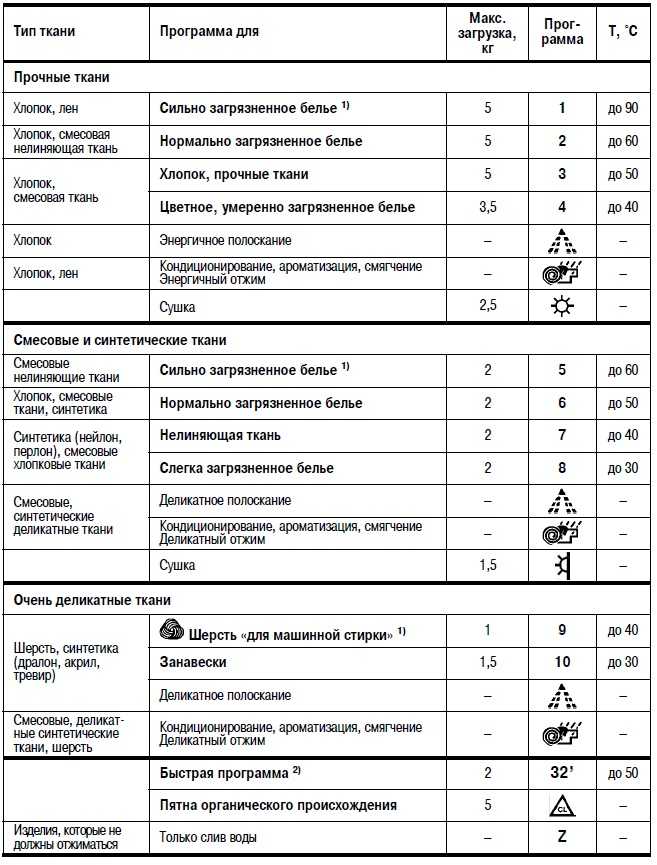

Самые распространенные значки на машинах представлены в таблице:

При этом каждый производитель ставит на свою продукцию специфические знаки, отличные от стандартных символов. Об этом пойдет речь далее.

Bosch

Майка, футболка, трусы, означают, что можно стирать хлопковые изделия. Если же присутствует жирная линия, то стирка будет интенсивной.

Емкость с водой, которая превышает обычный уровень – стирка с большим количеством воды. Пустой тазик, или часовой отрезок говорит о том, что белье постирается быстро.

Утюг – постиранное белье будет легче погладить. Вешалка и на ней футболка сообщают, что можно стирать синтетику. Сорочка – деликатная стирка. Бабочка – можно стирать шелк.

Samsung

Футболка, у которой одна сторона темная означает, что стирка будет интенсивной. Замочек или улыбка ребенка – значит, что установлена защита от детей.

Волна над тазиком говорит о том, что есть режим замачивания. Динамик, зачеркнутый линией – отключение всех звуков, значок, который говорит об этом – это динамик, зачеркнутый линией. Обозначение значков на стиральной машине Samsung (Самсунг) с описанием и фото представлены в статье.

Indesit

Нетиповым обозначением Индезит можно назвать картинку шторки, которая означает стирку тюля.

Lg

Производители машинок LG не стремятся сделать уникальной свою технику только из-за нестандартного рисования значков. Все значки на стиральной машине lg типовые с расшифровкой.

Whirlpool

Английская буква R в тазике, говорит, что стирка будет быстрой. Душевая лейка обозначает полоскание, а две таких – еще одно полоскание. Дробь ½ в тазу – это экономичная стирка во время полоскания.

Большая Е означает экономию электроэнергии. Перо – стирка деликатная. Спираль отжима имеет два изображения: плотно закрученная и с пробелами между витками, что означает обычный отжим и деликатный.

Electrolux

Создатели машинки Электролюкс в основном на панели делают изображения без надписей.

Коробка с хлопком говорит о том, что стирать нужно изделия из хлопка. Колба – стираем синтетические вещи. Изображение одеяла означает стирку пледов и покрывал.

Beko

Младенец обозначает, что стирать можно детские вещи. Слово MINI говорит о быстрой стирке.

Candy

Две капли воды и плюсик рядом – функция еще одного полоскания. Футболка и загрязнения на ней – интенсивная стирка. Отложенный старт можно узнать по циферблату и стрелке.

Вода, льющаяся в тазик, говорит о полоскании. Большая буква Р – значок предварительной стирки. Несколько клубочков ниток – стирка шерстяных изделий.

Быстрая стирка включится, если нажать кнопку, рядом с которой есть цифра 32. Деликатная стирка – изображение пера. Облако со стрелкой – стирка изделий из прочных тканей.

Zanussi

Данная марка имеет следующие обозначения:

  • Коробка с хлопком – стирка изделий из хлопка, возможно, и других плотных материалов.
  • Колба – синтетика.
  • Цветок – деликатная стирка вещей, которые требуют специального ухода.
  • Рука в тазике – ручная стирка.
  • Снежинка – холодная стирка, то есть во время всего процесса вода не нагреется.
  • Шерсть – шерстяные изделия.
  • Стрелочка вниз из таза – сливание воды, если это понадобится.
  • Спираль – значок отжима на стиральной машине.
  • Перечеркнутая спираль – стирка без отжима.
  • Замок – защита от детей.
  • Таз, перечеркнутый прямой горизонтальной линией – остановка полного бака.
  • Таз с точками и линией-волной – полоскание.

Aeg

На панели машинки данной фирмы есть только стандартные рисунки:

  • Предварительная и обычная стирка;
  • Полоскание;
  • Отжим;
  • Слив.

Ardo

На круглом переключателе стиральной машинки Аrdo есть следующие режимы:

  • Обыкновенная стирка – таз и две прямые линии по вертикали;
  • Быстрая – тазик и горизонтальные линии, и буква R;
  • Хлопок – коробочка с ним;
  • Ручная стирка – рука в тазу;
  • Каждодневная – футболки;
  • Синтетика – колба;
  • Щадящая – перо;
  • Шерсть – клубочки;
  • Предварительная – таз с прямой линией;
  • Вода холодная – снежинка;
  • Нет отжимания – спираль перечеркнута.

Hotpoint Ariston

Необычные значки на стиральной машине:

  • Рисунок дерева – стирка будет экономной;
  • Контурные штаны – можно стирать джинсовую одежду;
  • Картинка звездочек и луны – ночной режим стирки, то есть бесшумный.

Bosch

0%

Samsung

0%

Indesit

0%

Whirlpool

0%

Electrolux

0%

Beko

50%

Candy

0%

Zanussi

0%

Ardo

0%

Hotpoint Ariston

50%

Проголосовало: 4

Отжим на стиральных машинах различных моделей

Процесс отжимания – это элемент, который входит во все основные программы стирки. Иконка на стиральной машинке в виде спирали обозначает этот процесс.

Белье при выполнении не отжимается, если включен режим без отжима (зачеркнутая спираль). Но у некоторых производителей есть некоторые особенности режима «Отжим».

Важно! У моделей Bosh есть ручка, которая может регулировать скорость оборотов. С помощью этого отжимание можно сделать интенсивным, либо медленным. Такая же функция доступна на машинках Beko и Ардо.

Что означают коды ошибок?

Если что-то не так с механизмом стиральной машины, показывает ошибки.

Существует множество кодов неисправности, если их знать, то возможно устранить неисправность на месте, и не ждать мастера.

Ошибки LG

Узнайте, что означает в стиральной машине LG.

Ошибки Ariston (Аристон)

Ошибки Samsung (Самсунг)

Ошибки и неисправности стиральной машины Самсунг рассмотрены в статье. Узнайте, что означает в стиральной машине Самсунг.

Ошибки Bosch (Бош)

Ошибки Candy (Канди)

Ошибки Electrolux (Электролюкс) и Zanussi (Занусси)

Ваша стиралка уже выдавала ошибку?

ДаНет

Многие хозяйки, которые не первый год пользуются стиральной машиной и знают ее от и до. Но после замены техники могут столкнуться с трудностями при эксплуатации нового прибора.

Поэтому всем советуем обязательно смотреть инструкцию по эксплуатации перед началом работы. Производители заботятся о своей репутации и дают информацию о возможных проблемах в документах на технику.

Полезное видео

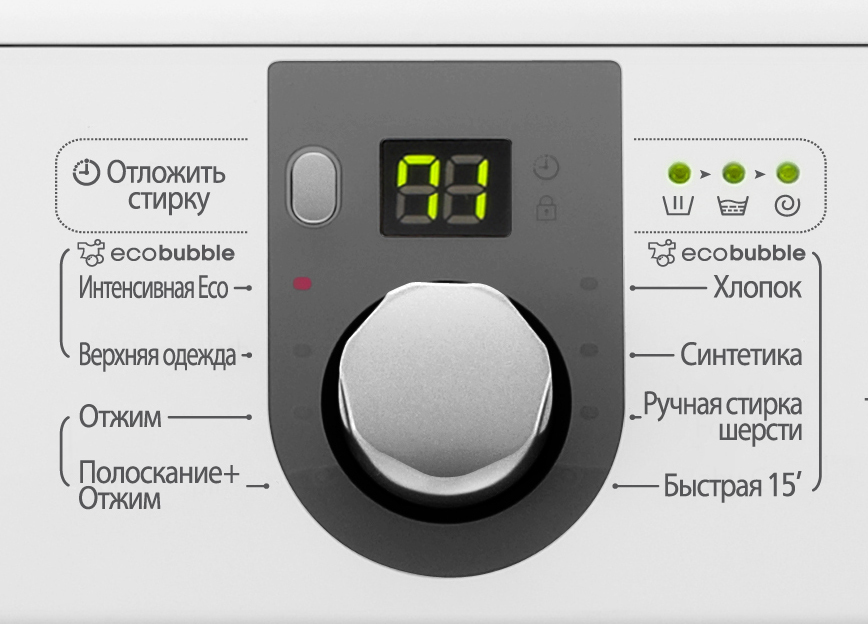

Значки на стиральной машине Самсунг: как расшифровать?

Современные стиральные машины Самсунг оснащаются информативным цифровым дисплеем, на котором обозначаются продолжительность стирки, этапы цикла, дополнительные опции и другие сведения. Чтобы понимать, о чем информирует техника в ходе работы, нужно знать, что означают значки на стиральной машине Самсунг.

Что означают значки на дисплее стиральной машины Самсунг

В процессе стирки техника Самсунг оповещает о каждом этапе, на котором она находится, специальными значками в верхней части дисплея. Чтобы понимать, что делает устройство, нужно знать, как расшифровываются эти обозначения.

  • Таз с римской цифрой I. Индикатор, сигнализирующий, что выбран режим предварительной стирки. Загорается в самом начале стирки, если пользователем активирована эта опция.
  • Таз с римской цифрой II. Основная стирка. Светится после окончания предварительной программы либо сразу после запуска.
  • Таз, наполненный водой. Машина Самсунг выполняет полоскание. Запускается после завершения основной стирки.
  • Значок со спиралью. Этот индикатор оповещает, что техника находится на стадии отжима. Появляется после окончания полоскания.

Помимо этапов стирки, на дисплее машины Самсунг высвечиваются значки, сообщающие о дополнительных опциях, выбранных к основному режиму кнопками управления.

  • Изображение футболки с двумя пузырьками. Этот значок сообщает, что активирована функция Эко Бабл. При выборе опции в кювету с водой подается вода и поток воздуха, генерирующие большое количество пены. Происходит лучшее растворение моющего средства, которое глубже проникает в ткань и удаляет даже самые стойкие загрязнения.
  • Значок с изображением утюга. Сообщает, что установлено «Легкое глажение». В процессе стирки и отжима белье будет комкаться значительно меньше.
  • Таз с римской цифрой I. Оповещает, что нажата кнопка включения предварительной стирки. При использовании этой опции нужно загрузить в кювету моющее средство в соответствующий отсек. Эта функция используется для отстирывания белья с сильными загрязнениями.
  • Изображение футболки с темным пятном – это опция интенсивной стирки. Используется для стирки вещей со стойкими пятнами. Увеличивает продолжительность каждого цикла.
  • Таз с чистой водой. Опция «Замачивание». Используется для эффективного отстирывания сильнозагрязненных вещей.

В ходе работы техники Самсунг на дисплее могут быть отображены дополнительные функции.

К ним относятся:

  • Значок замка. Блокировка панели управления от детей. При ее активации кнопки не реагируют на прикосновения, а значит, внести изменения в установленный режим невозможно. Для ее использования нужно нажать и удерживать в течение 3 секунд кнопки «Температура» и «Полоскание».
  • Изображение часов. Позволяет отложить начало выполнения режима на срок от 3 до 9 часов.
  • Значок барабана со вспышкой сообщает о необходимости выполнить очистку барабана от плесени и грязи. Появляется на дисплее один раз в месяц или после стирки, в ходе которой произошло существенное засорение барабана.
  • Перечеркнутое изображение динамика сообщает, что все звуковое сопровождение отключено. Чтобы это сделать, нужно нажать и удерживать в течение трех секунд кнопки «Отжим» и полоскание».
  • Значок с изображением ключа сообщает, что люк заблокирован.

В центре дисплея отображается время, оставшееся до окончания режима, в процессе работы оно уменьшается. Если в работе стиральной машины Самсунг Диамонд произойдет сбой, вместо времени пользователь увидит численно-буквенный код, сообщающий о неисправности.

Под часами обычно располагаются индикаторы и установленные параметры температуры, отжима и количества полосканий.

  • Таз с емкостью и снежинкой сообщает, что стирка выполняется в холодной воде. Цифры над ним означают, что вода будет нагрета до температуры, установленной машиной Самсунг или пользователем. Кнопкой ниже можно выбрать необходимое значение.
  • Таз с водой и цифры над ним говорят о количестве выбранных дополнительно полосканий. Для установки используется кнопка снизу.
  • Значок с перечеркнутой спиралью сообщает, что отжим отключен. Цифры выше этого индикатора обозначают количество оборотов барабана при отжиме. Кнопка под индикатором позволяет установить необходимое значение.

Таким образом, зная, что означают значки на дисплее машины Самсунг, пользователь всегда будет понимать, что происходит с устройством в момент его работы.

Кнопки на панели управления стиральной машины

Чтобы правильно управлять стиральной машиной Самсунг, пользователю нужно знать, что означают кнопки на ее панели.

  • Изображение круга с вертикальной чертой – кнопка включения и выключения устройства.
  • Треугольник и две вертикальные полосы – это кнопка запуска выполнения программы или пауза в ходе работы.
  • Значок с символом человеческого лица и изображение сердца – «Моя программа». Позволяет сохранить в память машины Самсунг любимый режим с внесенными изменениями.
  • Кнопка с символом часов со стрелкой – таймер отсрочки, позволяющий установить время, в которое запустится техника.

Остальные кнопки на панели управления обычно подписаны и не вызывают сложностей с их пониманием. Это «Отжим», «Температура», «Полоскание», «Легкое глажение» и т.д.

Режимы стирки

Современные стиральные машины Самсунг предлагают множество программ, предназначенных для стирки вещей из самых разных тканей. В отличие от техники других компаний, на панелях машин Samsung режимы подписаны, а не обозначаются значками-символами. Благодаря этому, пользователь легко сможет выбрать нужный.

Чтобы правильно подобрать необходимый режим для стирки вещей, необходимо знать, для каких тканей предназначены программы.

  • Хлопок. Время выполнения – до 3 часов. Режим для стирки белых или цветных хлопчатобумажных тканей с различными степенями загрязнения. Это полотенца, постельное белье и т.д. Температура и отжим могут быть установлены максимальные или на усмотрения пользователя.
  • Синтетика. Программа для синтетических тканей со слабыми или средними загрязнениями. Допустимая температура – 60°С, отжим – максимальный, если не установлено иное значение. Продолжительность – до двух часов.
  • Деликатная. Для стирки деликатных тканей. Выполняется при 40°С не более 50 минут, отжим отсутствует либо выполняется на минимальных оборотах.
  • Ручная. Этот режим похож на предыдущей и создан для тканей, которые стираются вручную. Вращение барабана замедлено, отжим отсутствует, температура – 40°С.
  • Шерсть. Для стирки шерстяных вещей или со схожей структурой. Выполняется на протяжении 50 минут в большом количестве воды низкой температуры с плавным покачиванием барабана для щадящего отношения к вещам.
  • Детские. Выполняется в течение 2,5 часов при повышенной температуре, чтобы убить всех микробов и бактерий. В конце стиральная машина выполняет несколько полосканий, чтобы удалить остатки порошка.
  • Быстрая. В зависимости от модели продолжительность – 15 или 29 минут. Предназначена для освежения белья или стирки слабозагрязненных вещей. Температура – 30° или 40°С.
  • Ежедневная. Режим предназначен для освежения и стирки вещей, которые используются каждый день. Это рубашки, нижнее белье и т.д.
  • Интенсивная Эко. Этот режим предназначен для сокращения потребления электроэнергии. При пониженной температуре воды, но в течение большего времени достигаются те же результаты, что и при обычной стирке.
  • Верхняя одежда. Используется для стирки вещей с водоотталкивающим покрытием – верхней или спортивной одежды и т.д. Большое количество пены покрывает вещи, чтобы покрытие не стиралось от трения об барабан стиральной машины.
  • Отжим. Отдельная программа длительностью 5 минут.
  • Слив. Запускается, если необходимо срочно слить воду из бака.
  • Полоскание и отжим. Продолжительность – до 20 минут. Может быть использовано, если после завершения стирки выяснилось, что техника плохо вымыла из тканей моющее средство.
  • Самоочистка. Выполняется в течение полутора часов при температуре 70°С. Позволяет удалить из барабана плесень и бактерии.

Заключение

Зная, что означают индикаторы на дисплее стиральной машины, пользователь всегда будет понимать, на каком этапе стирки находится устройство, и какие опции задействованы.

Чтобы техника качественно и бережно отстирывала вещи, нужно знать, для каких тканей предназначены имеющиеся режимы и использовать их по назначению. Это позволит существенно продлить срок их службы.

Значки и обозначения на стиральной машине

  • Видео

    • Современная бытовая техника, как правило, оснащена адаптивной панелью управления. Различные условные обозначения призваны облегчить эксплуатацию устройства. Так, значки на стиральной машине помогают пользователю выбрать необходимый режим стирки и установить дополнительные программные настройки. Однако не все символы легко поддаются расшифровке. В этом обзоре мы рассмотрим изображения, используемые производителями стиральных машин для маркировки тех или иных программ, режимов и дополнительных опций.


    Удобно, когда панель управления стиральной машины имеет надписи на русском языке. Однако такой подход применяется далеко не во всех агрегатах

    Символы стирки

    Обычная стиркаДве футболки или тазик с двумя вертикальными линиями. В этом режиме стирается слабозагрязненное белье при температуре не выше 40 градусов и при интенсивной работе барабана.
    Предварительное замачиваниеТаз с одной полоской. Обработка сильнозагрязненного белья.
    Ручная стиркаТазик с опущенной рукой. Белье стирается в прохладной воде при малых оборотах.
    Быстрая стиркаВнутри миски нарисован символ «r».
    СмешаннаяТри разных вещи. Используется для очистки не сильно загрязненных предметов одежды, которые не линяют. Программа работает при низкой температуре воды и неинтенсивном вращении барабана.
    Стирка в холодной водеМиска со снежинкой. В этом режиме можно стирать тюль и другие деликатные вещи.

    Машинка-автомат: инструкция по применению

    Современные производители радуют покупателей множеством разнообразных марок подобной техники. Крупногабаритные и компактные, в классическом белом или в иных цветовых решениях, дорогие и эконом-вариант. Какую бы модель вы не приобрели, вам непременно нужно отнестись с особым вниманием к изучению инструкции по эксплуатации агрегата.

    На панели управления стиральной машины можно увидеть разные значки со своим предназначением. Если не понимать, что они означают, тогда использовать агрегат эффективно и долгое время не получится. Неправильная эксплуатация в последствие грозит порчей множества вещей. И если вы привыкли приобретать дорогую одежду, то данная тема должна быть для вас актуальной. По этой причине мы постараемся подробно описать наиболее распространенные знаки, изображенные на стиральной машине.

    Производители всегда снабжают модели стиральных машин подробной инструкцией по использованию. В ней предоставляется подробное описание всех функций, и приводятся их обозначения. Постарайтесь не терять этот документ, дабы не возникало непредвиденных проблем с агрегатом.

    Отжим

    Отжим/сливБездонный таз. Посередине нарисована вертикальная стрелка.
    Обычный отжимСпираль.
    Стирка без отжимаЗачеркнутая спираль.
    Отжим с функцией несминаемостиКартинка с утюгом.

    Режим стирки, температуру, скорость оборотов при отжиме можно выбрать автоматически, просто установив нужный тип ткани. Обозначения режимов стирки также имеют свои символы:

    • хлопок – изображение плода хлопка;
    • джинсы – изображены брюки. Изделия из джинсовой ткани очищается при умеренной температуре и низких оборотах;
    • синтетика – равносторонний треугольник или рисунок плечиков для одежды. В этой программе стираются синтетические вещи;
    • деликатная стирка/шелк – рисунок птичьего пера;
    • цветок или шарфик – программа для деликатных вещей.


    Как запустить программу на стиральной машине Индезит

    Чтобы запустить машину Индезит, нужно загрузить одежду в барабан, засыпать в кювету порошок и селектором выбрать режим, соответствующий типу вещей. Если есть необходимость, уменьшить или увеличить температуру и отжим, сократить продолжительность стирки, если это допускается программой. При необходимости можно добавить дополнительное полоскание, замачивание и легкую глажку.

    Если есть необходимость, пользователь может запрограммировать стиральную машину на отложенный запуск, например, к приходу с работы, чтобы достать и развесить чистую одежду.

    Для начала выполнения выбранного режима нужно нажать на кнопку «Старт/Пауза».

    Если машина Индезит оснащена электронным дисплеем, то в процессе работы она будет отображать на дисплее время, оставшееся до завершения текущей программы. В противном случае она оповещает свечением соответствующих индикаторов о тех этапах, на которых она находится. Это значки замачивания, основной стирки, полоскания и отжима. Если в процессе работы машина Индезит по каким-либо причинам не может продолжить стирку, она уведомляет о возникшей проблеме или неисправности выводом численно-буквенного кода ошибки на дисплей или же миганием индикаторов в определенной последовательности.

    Дополнительные значки

    Ими маркируются современные модели стиральных агрегатов.

    1. Сушка – изображение в виде солнышка. Присутствует в машинках со встроенной сушкой белья. Режим используется почти для всех типов тканей.
    2. Отложенный старт – надпись «таймер», циферблат часов, число «24». Режим позволяет отсрочить процесс на заданное время.
    3. Эко-стирка или экономичный режим – значок дерева или буква «е». Используется меньше воды. Скорость вращения барабана также ниже.
    4. Удаление пятен – на футболке изображено черное пятно. Выполняется замачивание белья при помощи пены.
    5. Ночной цикл – луна/звезды. Пониженное шумообразование.
    6. Замок/защита от малышей – рисунок замка.
    7. Стирка спортивной одежды – рисунок гор, «outdoor».
    8. Контроль пенообразования – изображение мыльных пузырей.

    Psda6128w

    Стиральная машина «Индезит» класса «Премиум».

    • Что означает первый символ P? Серию «Премиум». Машинки отличаются большой вместительностью, бесшумной работой. Стиралка бережно относится к шерстяным и деликатным изделиям.
    • Далее буква S. Ее значение указывает на глубину корпуса модели — 40 см. Это узкая стиральная машина. Если на этом месте ничего не указывается, СМА имеет стандартные размеры.
    • Расшифровка буквы D звучит как «машина с функцией сушки». Плюс стирально-сушильной модели в том, что не нужно заморачиваться вывешиванием белья. Минус — потребляет больше энергии, чем обычная стиралка. Сушить можно на несколько килограммов белья меньше, чем загружается при стирке.
    • Последний символ А — тип управления. Панель оснащена LED-дисплеем. Если указывается буква Е, дисплей цифровой.
    • Первая цифра серийного номера 6 — вместительность барабана 6 кг. Данная серия рассчитана на загрузку от 5 до 7 кг, что подходит для семьи из нескольких человек.
    • Количество оборотов обозначается числом 12. Максимальная скорость отжима составляет 1200 оборотов в минуту.
    • Цифра 8 в конце подскажет пользователю, что работа машины бесшумная. Цифра 5 на этом месте означает, что стиралка работает в стандартном режиме.
    • Буква W указывает на расцветку корпуса. Это белая модель СМА. Буква S означает, что модель серебристо-голубая.

    Индивидуальные значки производителей

    Некоторые производители используют не только стандартные, но и свои собственные иконки, которыми обозначаются определенные функции. Мы постарались рассмотреть самые распространенные из них.

    Samsung

    Бренд выбрал буквенные обозначения режимов. Прочитав название программы, пользователь сразу поймет, одежду из каких тканей нужно стирать в этом режиме. Несколько символов указаны в виде рисунков:

    • таймер – изображение часов;
    • одежда с пятном – интенсивная стирка;
    • лицо с замком – защита от малышей;
    • одежда и мыльные пузыри – чистка пузырьками;
    • тазик с волнистой полосой – замачивание белья.

    Bosch

    На панели символы разбиты по группам. Можно выбирать степень отжима и дополнительные функции. Расположение и маркировка обозначений:

    • кнопка вкл/выкл расположена в центре панели;
    • одежда и нижнее белье – программа «хлопок»;
    • одежда на плечиках – очистка синтетики;
    • брюки – программа для джинсов;
    • таз с полоской – очистка в большом объеме воды;
    • утюг – деликатный режим;
    • Моток шерсти в миске – ручная программа и шерстяные вещи.

    Zanussi

    Поворотное колесо на панели позволяет выбрать тип стирки и температурный режим:

    • картинка хлопка – для натуральных вещей;
    • цветок – деликатная стирка;
    • вязальные нити – для шерстяных вещей;
    • треугольник – синтетика;
    • тазик с направлением вниз – слив;
    • спиральная линия – отжим;
    • миска с точками – значок режима полоскания;
    • Рука в миске – ручная стирка.

    Indesit

    Производитель рядом с режимом указал его название и номер:

    • хлопковая коробочка значит стирку вещей из натуральных тканей;
    • треугольник – стирка синтетики;
    • занавески – очистка штор;
    • дерево – экономичный режим.

    Остальные знаки имеют значение, аналогичное с другими моделями.

    LG

    На агрегатах этой торговой марки нет обозначения значков, вместо них предусмотрено буквенное название. Поворотной ручкой выбирают нужный режим.

    Hotpoint-Ariston

    На порошковом лотке есть описания программ. Они несколько отличаются от других производителей:

    • таз с жидкостью и вертикальной полоской – замачивание вещей;
    • миска с волнами и точками – полоскание;
    • месяц со звездами – работа в режиме ночи без слива, с пониженным образованием шума;
    • пустой таз с вертикальной полосой – предварительная обработка;
    • стрелка и две полоски – пауза, старт;
    • простынь и наволочка – стирка постельного белья;
    • «М» – режим «моя программа». В память устройства добавляются программы, используемые чаще всего.

    Electrolux

    Большинство значков совпадают с общепринятыми. Есть индивидуальные, предназначенные только для этого бренда:

    • бабочка – очистка изделий из шелка;
    • изображение одеяла – покрывала из разных тканей;
    • кроссовки – для спортивной одежды;
    • улитка – отжим;
    • рубашка – обработка не более пяти слегка испачканных рубашек.

    Ardo:

    • миска с двумя вертикальными полосками – обычный режим;
    • таз с буквой «R» и горизонтальными линиями – быстрая программа;
    • футболки – повседневное использование;
    • перо – деликатная программа;
    • таз с двумя волнами – интенсивный режим;
    • изображение циферблата – отложенный режим;
    • улитка зачеркнутая – без отжима;
    • лейка с каплями – полоскание;
    • две лейки с каплями – дополнительное полоскание.

    Теперь, разобравшись во всем многообразии символов, Настя может подобрать идеальный режим для стирки своей одежды.

    Еще больше полезных советов по дому на нашем канале в Яндекс.Дзен. Подписывайтесь!

    Wisa81x

    Расшифруем модель из серии Giugiaro.

    • Символ W подсказывает, что это стиральная машина.
    • Следующая буква I означает марку стиралки — «Индезит». Комбинация букв IT значит, что машина «Индезит» имеет вертикальную загрузку белья. Сочетание символов ID указывает на стиралку с функцией сушки.
    • Третья буква S означает, что это узкая модель с глубиной корпуса 40 см. Символ U указывает на суперузкую модель — 33 см. Если нет никакой буквы, значит, модель стандартная — 60 см.
    • Стоящая на этом месте буква Х указывает на количество загрузки белья — 6 кг. Если стоит ХХ — загрузка 7 кг.
    • Последнее обозначение A — тип панели управления. А — базовый LED, N — также базовый на новой платформе, Е — LED с цифровым дисплеем.
    • Цифра 8 указывает на количество оборотов — 800, 10 — 1000, 12 — 1200 в минуту.
    • Цифра 1 означает уровень шума машинки при работе. Модификация рассчитывается от 0 до 7.
    • Последний символ Х указывает на материал бака. Х — это нержавеющая сталь, такой бак достаточно шумный в работе. Если ничего не указано, значит, бак выполнен из полиплекса — легкого и тихого в работе материала.

    Предлагаем ознакомиться Как правильно чистить расческу для волос

    Рассмотрим обновленную модель из этой серии ECO-Time I W D E 8 12 8 S:

    • I — Indesit ECO-Time. Может быть буква P — Prime, техника относится к премиум-версии.
    • W — стиралка. S — модель MOON.
    • D — оснащена сушкой, U — cупер узкая, S — узкая.
    • Е — эстетика. A — LED (1 ручка), B — LED (2 ручки), C — LED (3 ручки), D — малый дисплей, E — большой экран.
    • 8 — загрузка. 3 — 3,5 кг; 4 — 4,5; 5 — 5; 6 — 6; 7 — 7; 8 — 8 кг.
    • 12 — количество оборотов в минуту — 1200.
    • 8 — трехфазный двигатель (тихий), 0-5 — коллекторный.
    • S — серебристая расцветка, W — белая, SL — люк серебристый, В — люк серый.

    Особенности дисплея

    Здесь нужно обратить внимание на то, как отображается информация и есть ли подсветка.

    Важно! Наличие подсветки значительно упростит использование устройства, так как даже с выключенным светом, все будет отлично видно.


    Дисплей может быть как с подсветкой, так и без нее.
    Лучше отдать предпочтение обычным кнопкам, так как сенсорный дисплей может быть неисправен и его ремонт намного сложнее. Рекомендуется выбирать те модели, у которых указывается время и температура стирки, так как это значительно упростит процесс.

    Что такое коды поломок

    Иногда могут возникать некоторые проблемы, чтобы их устранить, нужно изучить коды поломок. Они всегда высвечиваются при возникновении неисправностей. В зависимости от символа можно быстро определить причину и найти решение.

    Нужно учесть, что не все модели оснащены такой функцией, но это будет существенным плюсом. Рассмотрим коды на примере производителя SAMSUNG:

    1. UE — проблемы в работе барабана. Нужно остановить работу и вынуть белье.
    2. ЕЕ — поломка нагревателя воды или градусника.
    3. ОЕ (OF) — слишком большое количество воды.
    4. LE — протекание воды.
    5. HE — несоответствие температуры, заданной.
    6. CE —неисправности в работе датчика температуры.
    7. АЕ — неисправности в работе процессора.
    8. UC — перебой сети.

    Все эти коды подробно описаны в инструкции, которая прилагается к устройству.

    расшифровка значков на дисплее стиралки Бош, что означают символы на панели управления?


    Чтобы полноценно пользоваться стиральной машиной Бош, нужно знать условные обозначения, которые нанесены на панели или появляются на электронном табло.

    Их неверная интерпретация может привести к нарушениям правил эксплуатации и поломке бытовой техники в будущем.

    О том, как расшифровать обозначения на стиральной машине Bosch, читайте в статье.

    Расшифровка значков на дисплее стиралки Бош

    Электронное табло необходимо для отображения динамичной информации, например, о выполняемых программах или о случившихся неполадках в работе техники. В зависимости от модели, набор индикаторов может отличаться, но существенной разницы нет.

    Описание значков:

    1. Буква C с кружком сверху указывает на то, при какой температуре осуществляется стирка. В зависимости от степени нагрева, цифра рядом изменяется, например, 60 или 90 градусов. Если загорается звездочка, значит вода холодная.
    2. Закрученная спираль означает отжим. Расположенная рядом с ней цифра указывает на его скорость. Если стоит цифра 0, значит, выбран режим без отжима.
    3. Далее следует значок часы. Он указывает, какое количество времени осталось до завершения стирки, например, 2:30 в режиме «часы:минуты».


    4. Таз, наполненный водой с направленной вверх стрелкой, обозначает включение функции дополнительное полоскание.

    5. Надпись Speed Eco указывает на включение функции экономии времени. Ее задействуют при небольшой загрузке белья и его несильном загрязнении.
    6. Пустой таз и тонкий прямоугольник в нем обозначает запуск предварительной стирки.
    7. Стрелка и значок пауза II – символы указывают на то, что цикл приостановлен, например, для отмены выбранного режима или дозагрузки белья.
    8. Кружок и расположенный вверху замочек указывают на блокировку загрузочного люка.
    9. Значок «ключ» указывает на активацию функции защиты от детей.
    10. Появление буквы E или F с какими-либо цифрами — это код ошибки, сигнализирующий о неисправности прибора.

    Электронное табло может быть с клавишами и без них, также встречаются сенсорные дисплеи. Кнопки на экране соответствуют изображению. Например, нажимая клавишу под значком «температура», будет изменяться градус воды.

    Зачем нужны значки?

    Если на панели управления писать словами все опции, то она полностью будет покрыта надписями — это неудобно для восприятия и усложняет поиск нужного режима. Чтобы пользователь мог быстро находить нужную функцию, используются ассоциативные рисунки, наталкивающие на мысль о конкретном процессе. Картинки легко запомнить, главное — стоит один раз узнать, что они обозначают, и память будет легко выбирать нужный вариант.

    Производитель использовал для обозначения опций интуитивно понятные рисунки. Например, бабочку. Она ассоциируется у большинства людей с нежностью и легкостью. Не трудно догадаться, что речь идет о деликатном режиме стирки. Пользователи с недостаточно развитым ассоциативным мышлением могут испытывать затруднения при самостоятельной расшифровке картинок — им поможет инструкция. Преимущества рисунков перед надписями:

    • занимают меньше места;
    • информативны;
    • легко дешифруются.

    Одна маленькая картинка может содержать объем информации, излагаемый 2–3 предложениями.

    Что означают символы на панели управления?

    На панели управления расположен вращающийся контроллер со стрелкой. По бокам от него есть значки, которые соответствуют разным программам. Их выбор осуществляется путем вращения ручки.

    Также на панели есть кнопка включения и выключения машинки в виде кружочка с небольшой вертикальной линией. Прочие символы:

    • наполовину заполненный таз с водой – это значок стирка;
    • загнутая в кружок спираль указывает на отжим белья, под ним расположены индикаторы с цифрами 1000, 900, 800 и пр., в зависимости от выбранной скорости отжима будет гореть соответствующий диод;
    • пустой таз обозначает полоскание;
    • таз с прямоугольником в нем – предварительная стирка;
    • утюг, стоящий на ровной полосе – функция легкая глажка;
    • таз с водой и стрелкой вверх – дополнительное полоскание;
    • футболка с пятном указывает на стирку сильнозагрязненных вещей.

    Если стиральная машина оснащена дисплеем, то часть изображений на панели будет отсутствовать. Они просто переносятся на экран и загораются в нужный момент.

    Несколько полезных советов

    Автоматические стиральные машины Bosch проектируют и изготавливают для людей. Машина облегчает жизнь пользователю, экономит время и гарантирует чистое белье. Чтобы все было именно так стоит придерживаться нескольких простых правил:

    • обращать внимание на ярлыки белья;
    • не стирать дорогие вещи, если нет уверенности в правильном выборе режима;
    • не бросать в барабан цветные и белые вещи;
    • обязательно проверять карманы перед стиркой;
    • обувь, одежду с фурнитурой стирать только в специальных мешках;
    • застегивать пуговицы и молнии перед стиркой;
    • использовать моющие вещества, рекомендованные производителем стиральной машины.

    Выбор оптимального режима работы стиральной машины — это гарантия хорошего результата. Стоит потратить немного времени, чтобы разобраться в особенностях каждого из них. Можно не сомневаться – стиральная машина Bosch выстирает любое белье, надо только правильно ее настроить.

    Режимы стирки

    Количество программ в стиральных машинках Бош разное. Чем дороже и современнее прибор, тем их больше. Выбор режимов осуществляется путем поворота контроллера. Его направляют на нужное изображение и подпись.

    Основные символы:


    1. Рубашка и расположенный сверху крючок вешалки – стирка синтетики. При этом режиме температура воды будет не выше 40 градусов.

    2. Платье с цветком – стирка хлопковых и льняных тканей. Есть возможность выбора температуры в диапазоне 40-90 градусов.
    3. Платье и штаны – картинка обозначает стирку смешанных тканей.
    4. Майка и изображение бабочки – уход за деликатными тканями: тонким бельем и шелком. Температура стирки в этом режиме не превышает 30 градусов.
    5. Смотанная в клубок пряжа – стирка шерстяных изделий.
    6. Изображение ползунков – режим для ухода за детской одеждой.
    7. Одиночные брюки – стирка джинсовых изделий.
    8. Футболка с цифрой – стирка спортивной одежды.
    9. Куртка с капюшоном или изображение горы с заснеженной вершиной – стирка зимних вещей с наполнителем.
    10. Луна и две звезды – режим ночной стирки. Она не предполагает отжим белья.

    Кроме перечня основных программ, на передней панели могут быть значки, позволяющие укоротить выбранный цикл:

    • будильник – программа длится час, выполняется в активном режиме;
    • будильник, наполовину перечеркнутый – цикл выполняется 30 минут;
    • часы, закрашенные на четверть – программа завершится в течение 15 минут.

    Перечисленные опции в большей степени подходят для освежения изделий, а не для полноценной стирки. Для очищения сильнозагрязненных вещей их не используют.

    Как установить оптимальный режим?

    Перед тем как настроить стиральную машину, изучите вещи, которые предстоит стирать. Если не уверены в том, что за материал и каким испытаниям его можно подвергать, изучите этикетку с условными рисунками. На ярлыке, который пристрачивается буквально к каждой вещи, есть информация о составе ткани, а также о допустимой температуре, применении моющих средств, отбеливателей и т. п. Есть изделия, которым противопоказана автоматическая стирка — их рекомендуется стирать руками.

    В стиралках «Бош» значки изображены возле поворотного переключателя — одним движением руки выбирается подходящая программа. Этим можно и ограничиться, а можно внести коррективы в выбранную программу или добавить дополнительные опции, улучшив качество отстирывания.

    Ошибки

    Стиральная машина Бош оснащена функцией самодиагностики. Она распознает неисправности и отправляет информацию на дисплей в виде кода ошибки. Зная их, можно самостоятельно справиться с большей частью поломок.

    Расшифровка кода и способ устранения:

    1. F00, Е00 – произошел сбой в программном обеспечении платы управления. Прибор нужно перезагрузить.
    2. Е02 – неисправен двигатель. Нужно проверить контакты мотора, оценить состояние щеток и обмотки.
    3. F36, F67, Е67 – произошел сбой в работе модуля управления. Решить проблему можно путем перезагрузки прибора, либо ремонтом платы.
    4. Е01, F34, F36, F61 – коды ошибок, указывающие на неполадки с люком. Он может не закрываться из-за попадания постороннего предмета или из-за поломки УБЛ.
    5. F02 – в прибор не подается вода. Необходимо проверить заливной клапан на предмет засора, или поломки, а также оценить работоспособность прессостата.
    6. F03, F18, Е18 – проблемы с сливом воды. Не исключен засор в области сливного фильтра или шланга, либо поломка помпы.


    7. F04, F31 – обнаружена протечка. Возможно, прохудилась манжета люка, либо в сливной системе сформировался засор.

    8. F16, Е16 – прибор не может заблокировать люк и начать стирку. Нужно проверить, не мешает ли дверце какая-либо вещь, а также оценить состояние УБЛ.
    9. F17, Е17 – вода не поступает в барабан. Чаще всего причина кроется в неисправности прессостата.
    10. F19 – вода не нагревается. В 90% случаев оказывается сломан ТЭН.
    11. F20 – вода нагревается, но этого происходить не должно. Необходимо проверить температурный датчик.
    12. F21, F43 – не вращается барабан. Причина может крыться в попадании постороннего предмета, в низком напряжении сети или замыкании мотора.
    13. F22, F37, F38 – машинка не нагревает воду из-за неисправности температурного датчика. Он не подлежит ремонту, требуется его замена.
    14. F23, Е23 – сработала система «Аквастоп», нужно искать причину протечки.
    15. F25 – сломался прессостат. Если в трубке нет засора, но датчик не работает, его нужно менять.
    16. F26, F27 – сломался датчик уровня давления. Его необходимо менять.
    17. F28, F29, F60 – неисправен датчик потока воды. Он не подлежит ремонту, требуется замена.
    18. F40 – ошибка сети питания. Нужно дождаться стабилизации напряжения.
    19. F42 – моторчик двигателя вращается очень быстро. Этот код указывает на поломку таходатчика или самого двигателя.
    20. F44 – мотор не вращается в другую сторону. Требуется ремонт детали.
    21. F59 – произошла поломка 3d-датчика. Его нужно заменить.

    Более подробно о кодах ошибок стиральной машины Бош читайте здесь.

    Для чего вообще нужны значки?

    Все очень просто. Для того чтобы на основной панели стиралки не писать, что означает та или иная функция, производители Бош решили обозначать данные настройки и программы в виде специальных символов. Это просто гениальное решение, ведь символы занимают меньше места на главной панели стиралки, чем слова, они легко запоминаются и имеют более информативную смысловую нагрузку.

    Если взглянуть на определенный значок, то в большинстве случаев интуитивно понятно, что он характеризует. Например, изображение бабочки – это воплощение нежности и легкости, соответственно, этот значок программирует деликатный режим, при котором можно стирать вещи из нежных тканей.

    Подготовка стиральной машины «Бош»

    Сколько и куда сыпать порошка

    На результат стирки большое влияние оказывает количество применяемого порошка. Кроме того, несоблюдение нормы при засыпании моющего средства может привести к повышенному пенообразованию и сбою в работе машинки.

    Дозировка порошка определяется с учетом следующих показателей:

    • степень загрязненности белья;
    • количество вещей;
    • вид ткани;
    • режим стирки;
    • жесткость воды.

    Что означают значки на стиральной машине

    В начале 90-х годов прошлого века появилась техника, облегчившая участь каждой домохозяйки, — автоматические стиральные машины.

    За прошедшие 25 лет они, конечно, очень изменились: добавились новые модели с набором дополнительных функций, прибавилось и количество иконок, их обозначающих. Многие производители, стараясь сделать значки понятными любому обладателю машины — автомат, зачастую переусердствуют в этом деле.

    Бывает сложно определиться, какую кнопку нажать, чтобы выбрать необходимую программу. Давайте разбираться с условными обозначениями на стиральных машинах популярных марок. (Все картинки в статье кликабельны).

    Содержание

    • 1 Candy

    • 2 LG

    • 3 Samsung

    • 4 Zanussi

    • 5 Electrolux

    • 6 Ardo

    • 7 Siemens

    Candy

    Значки на передней крышке стиральных машин Candy схематично изображают программы.

    Это могут быть такие пиктограммы:

    • «Р» — стирка с предварительным замачиванием;
    • две капли со знаком + — режим Aquaplus для вещей, подверженных «линьке» или изготовленных из смешанных тканей;
    • часы – запуск, отложенный на определенное время;
    • «Т» со значком градуса º — выбор температурного режима;
    • утюг – включение функции глажки;
    • треугольник с полосами, расположенными по вертикали — запуск программы;
    • спираль – отжим;
    • футболка – выбор степени загрязнения;
    • облако – стирка хлопковых изделий;
    • колба – синтетические ткани;
    • перышко – деликатная стирка.

    LG

    Производитель стиральных машин марки LG не использует условные значки.

    Вместо них – подписи на русском языке.

    Это очень удобно и проблем с расшифровкой не возникает.


    Samsung

    На моделях бренда Самсунг, как и в случае с предыдущей маркой LG, иконки практически отсутствуют.

    Производитель сразу указывает названия программ. Запутаться точно не получится.

    Если значки и есть, то они стандартны:

    • таз с вертикальными полосами внутри – процесс стирки;
    • спираль – отжим.

    На технике Samsung можно найти и такие изображения:

    • футболка с вытянутым низом – интенсивный цикл стирки;
    • циферблат – отложенный запуск;
    • замок с улыбающейся рожицей – защита от малышей;
    • тазик с волнами внутри – функция замачивания.

    Zanussi

    Машины-автомат торгового бренда Zanussi имеют регулятор, поворотом которого и выбирается необходимая программа.

    Есть и специальные кнопки для запуска стирки определенных режимов.

    Что касается изображений, то иконки в большинстве своем не отличаются от тех, которые были рассмотрены относительно других марок:

    1. Коробочка хлопка – стирка изделий из хлопка. Белых и цветных.
    2. Ствол дерева – эко-стирка. Подходит для хлопка. Используется и как отдельная программа для других видов материала.
    3. Пробирка – стирка изделий из синтетических тканей.
    4. Цветок – стирка деликатных вещей (например, нижнего белья).
    5. Шерстяной клубок – режим для изделий из шерсти. Только в том случае, если на этикетке одежды нет значка, запрещающего стирку.
    6. Таз, внутри которого изображена ладонь, — ручная стирка.
    7. Таз с рядами капелек – режим полоскания.
    8. Таз с изображением стрелки, направленной вниз, — слив воды.

    Electrolux

    Стиральная машина–автомат Электролюкс оснащена простым и понятным управлением: иконка с изображением душа — полоскание в процессе стирки, а вот закрученная спираль, перечеркнутая прямой линией – режим без отжима.

    Остальные обозначения похожи на те, которые уже описывались, отметим только значок с нарисованными джинсами. Выбрав этот режим, вы сможете выстирать плотные и темные ткани, а также вязаные изделия.

    Ardo

    Поворачивая регулятор машины торгового бренда Ардо, можно выбрать разные виды стирки, отметим некоторые из них:

    1. Обычная. Ее символизирует иконка с изображением таза и двух вертикальных линий.
    2. Быстрая. Соответствующее ей изображение – таз с линиями по горизонтали и буква R.
    3. Вручную. Символ такого режима – таз с опущенной в него кистью руки.
    4. Ежедневная. Ее отмечает изображение футболок.
    5. В холодной воде. Изображение снежинки указывает на такой вид стирки.
    6. Интенсивная. О таком режиме расскажет изображение таза с двумя волнами.
    7. Без применения отжима. Символом такой стирки является перечеркнутая линией улитка.

    Siemens

    Иконки на стиральных машинах–автомат торговой марки Siemens оснащены расшифровками:

    • футболка черного цвета – стирка темной синтетики;
    • несколько рубашек – режим для деловой одежды, преимущественно изо льна;
    • горы – стирка одежды для спорта, а также защитных костюмов;
    • циферблат – быстрый режим, время, отмеченное на часах, обозначает длительность стирки, например, 30 минут;
    • ночная сорочка – режим для белья из тонких тканей;
    • таз с водой – полоскание;
    • улитка – функция отжима.

    Смотрите видео, в котором специалист подробно разъясняет, что нужно делать, если, глядя на значки на стиральной машине, Вы видите, что горят все индикаторы:

    Indesit

    LG

    Samsung

    Gorenie

    • Автор: DmitriiG

    Предположим вы захотели отремонтировать самостоятельно стиральную машину. Нашли схему и начали ее читать. Тут то и возникает проблема, а как узнать где и какой элемент?

    Мы собрали основные условные обозначения встречающиеся в схемах стиральных машин.

    Сокращение и Расшифровка условных обозначений.

    AQS — Электромагнитный клапан системы Aquastop
    B — Зуммер-
    BF — Контакты клеммной колодки, вентилятор или ТЭН сушки
    BP — Блокировка дверцы люка
    C — Конденсатор
    CA — Конденсатор
    DV — Двухпозиционный переключатель
    EF/CL — Клапан холодной воды/отбеливания
    EF/L — Клапан холодной воды/стирки
    EF/P — Клапан холодной воды/предварительной стирки
    ER — ТЭН отключен
    ET — Термостат отключен
    EV — Электромагнитный клапан
    EVA — Электромагнитный клапан сушки
    EVC — Электромагнитный клапан горячей воды
    EVF — Электромагнитный клапан холодной воды
    EVL — Электромагнитный клапан стирки
    EVP — Электромагнитный клапан предварительной стирки
    FA — Подавитель радиопомех
    FD — Термостат деликатной сушки
    FE — Термостат энергичной сушки
    FRT — ТЭН с предохранителем
    I — Переключательное устройство (инвертор)
    I1. ..2…3 — Переключатели/переключатели на два направления
    IA — Переключатель ВКЛ/ВЫКЛ
    IC — Нормально замкнутый переключатель, 1/2 загрузки
    ID — Переключатель «Без отжима»
    IE — Экономичный режим или нормально замкнутый переключатель
    IF — Переключатель снижения оборотов отжима
    IP — Дверной выключатель или предохранитель ТЭНа
    IR — Сетевой выключатель
    IS — Гидростоп (Aquastop)
    L — Линия («фаза») или индикатор (лампа)
    LB — Низкий уровень
    LN — Нормальный уровень
    LS — Индикаторная лампа-
    M — Заземление на массу или главный электродвигатель
    MC — Электродвигатель или обмотка отжима
    MI — Асинхронный электродвигатель
    ML — Электродвигатель или обмотка стирки
    MO — Клеммная коробка
    MP — Микровыключатель дверцы люка
    MR — Микрозамок (устройства блокировки дверцы люка)
    MT — Электродвигатель командоаппарата
    MTA — Двигатель командоаппарата сушки
    MV — Электродвигатель вентилятора
    MV-Ras — Электродвигатель вентилятора сушки (КА)
    Mzbn/M — Электродвигатель командоаппарата zbn
    N — Нейтраль или клеммная колодка
    NC — Без отжима
    NTC — Датчик температуры (терморезистор)
    P — Реле давления
    P1 — Реле давления 1-го уровня
    P2 — Реле давления 2-го уровня
    PA — Потенциометр высоких оборотов
    PB — Потенциометр низких оборотов
    PL — Чистая шерсть
    PM — Защита электродвигателя от перегрева
    PR — реле давления
    PS — Сливной насос
    R — Резистор нагревательного элемента (ТЭНа)
    Ras/RA — Воздушный ТЭН (ТЭН сушки)
    RE — Реле
    RR, RTF — Нагревательный элемент (ТЭН)
    RV — Стабилизатор частоты вращения вентилятора
    S — Индикаторная лампочка
    SL — Индикатор фазы
    SO — Индикатор дверцы
    SR — Индикатор температуры
    ST — Регулятор температуры или останов с водой
    SV — Переключатель скорости отжима
    T — Тахогенератор электродвигателя
    TA — Контакты командоаппарата сушки
    TB — Термостат низкой температуры
    TC — «Земля» крестовины
    TFL — «3емля барабана»
    TG — Основная «земля» или тахогенератор электродвигателя
    TH — Термостат
    Th2 — Термостат 1 -го уровня
    Th3 — Термостат 2-го уровня
    Th4 — Термостат 3-го уровня
    Th50 — Датчик реле температуры нормально разомкнутый 40 «С
    TH60 — Датчик реле температуры нормально разомкнутый 60 «С
    THF — Рабочий термостат
    THR — Регулируемый термостат
    TM — «Земля» электродвигателя
    TMB — Главный элемент заземления
    TMP — Тепловая защита электродвигателя
    TMS — Термоостано
    TP — Тепловая защита или земля сливного насоса
    TPS — «Земля» сливного насоса
    TR — «Земля» нагревательного элемента
    TS — Защитный термостат или «земля» основания
    TT — «Земля» командоаппарата
    TTH — «Земля» термостата
    TV — «Земля» бака
    ZBN — Командоаппарат
    ЖК — Жидкокристаллический (индикатор, дисплей)
    ЗС — Заправочная станция
    ЗЦ — Заправочный цилиндр
    К — Реле
    КЦ — Контур циркуляции (хладагента)
    МК — Микроконтроллер
    МК — Морозильная камера
    ПА — Программа автотестирования
    ПРР — Переключатель режимов работы
    ПУ — Плата управления
    РУ — Реле уровня
    СМ — Стиральная машина
    СП — Силовая плата
    СТ — Сервисный тест
    СУ — Система управления
    УП — Узел подшипников
    ХА — Хладагент
    ХК — Холодильная камера
    ЭСППЗУ — Электрически стираемое перепрограммируемое постоянное запоминащее устройство.

    Список обозначения деталей в схемах от импортных и отечественных (Российских) сборок стиральных машин. Условные обозначения помогут разобраться в любой схеме стиральной машины.

    Просмотров: 18593
    Добавлена: 21.10.2012

    Александр / 21.10.2012

    Хорошая информация. Давно искал подобное.

    Евгений / 05.05.2019

    Давно искал условные обозначения. Не мог произвести ремонт без них. Открыл ваш сайт и о чудо, все стало понятно.
