Как работает холодильник (простыми словами)

Работа холодильников, будь они простыми моделями или навороченными, основана на одном базовом принципе. Зная его и устройство холодильника, несложно обеспечить хранителю продуктов оптимальные условия эксплуатации, что продлит срок его службы. Эти знания также пригодятся, когда потребуется устранить мелкие, а в ряде случаев и крупные неисправности своими силами.

Холодильник ATLANT XM-4008-022.

Как устроен холодильник

Любой современный холодильный агрегат состоит из следующих частей:

• поршневого компрессора, который обеспечивает циркуляцию хладагента;
• испарителя расположенного внутри холодильника, забирающего тепло из камеры;
• конденсатора (охладителя) размещённого на задней или боковой стенке агрегата, отводящего тепло в окружающую среду;
• терморегулирующего вентиля, поддерживающего давление на необходимом уровне;
• хладагента (как правило, фреон), который циркулирует внутри трубопроводов, перенося тепло от испарителя к охладителю.

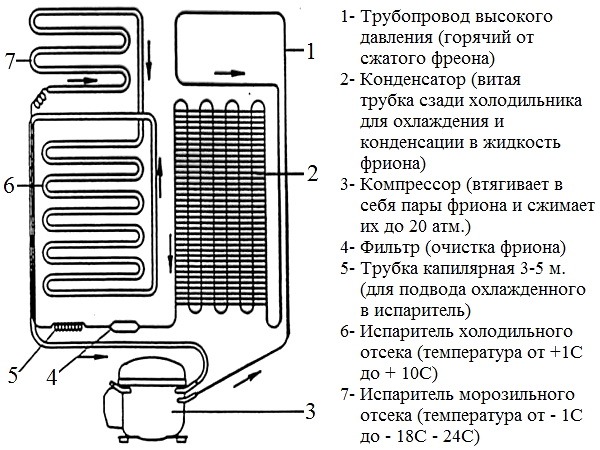

Схема холодильника ATLANT МХМ 1709-00.Устройство двухкамерного холодильника Атлант.

Как образуется холод

Принцип работы холодильника основан на том, что хладагент, попадая в испаритель, резко расширяется, переходя в газообразное состояние. Поэтому его температура падает, и он становится холоднее воздуха в камере. В результате температура в ней понижается, а фреон становится теплей.

В отличие от современных холодильников, у которых испаритель изготовлен в виде отдельно расположенных трубок из алюминия или пластин, в старых моделях для этой цели использованы стенки камеры.

Поэтому в процессе размораживания нельзя применять острые предметы для скалывания льда, так как при повреждении стенки произойдёт утечка хладагента. Для восстановления работоспособности агрегата потребуется дорогостоящее заполнение системы циркуляции хладагентом.

Затем газообразный фреон, пройдя через фильтр-осушитель, сжимается компрессором и попадает в охладитель.

Остывая, он становится жидким и через капиллярную трубку опять подаётся в испаритель. Повторение циклов происходит до достижения заданной температуры.

Капиллярная трубка

Капиллярная трубка – это важная деталь в любом холодильнике. Она выполняет главную задачу – передачу хладагента (фреона) в испаритель холодильного агрегата. Капиллярная трубка – это, такая труба, которая создает разницу в давлении между испарителем и конденсатором. При помощи капилляра происходит подача в испаритель нужного количества фреона.

Компрессор

Его по праву называют сердцем холодильного агрегата. Его задачей является создание разницы давления между нагнетательной и приёмной трубками для обеспечения надёжной циркуляции хладагента. Поэтому от того, как работает компрессор – зависит функциональность всего агрегата. Для бытовых рефрижераторов применяют герметично закрытые корпусы, в которые помещены компрессор и электромотор. Для смазки подвижных частей используется специальное масло.

Два компрессора двухкамерного холодильника Атлант.

Защита электродвигателя осуществляется с помощью пускозащитного реле, которое подключает пусковую обмотку во время запуска и отключает мотор при перегреве. Для защиты компрессора от попадания влаги служит фильтр-осушитель. Инверторный компрессор в холодильнике, который установлен на современных моделях, позволяет значительно продлить срок службы агрегата.

Кроме этого, использование инвертора позволяет снизить уровень шума.

При желании можно подсчитать эффективность работы компрессора. Для этого нужно засечь время работы Т1 и время отдыха Т2. Затем Т1/(Т1 + Т2) = эффективность. При значениях менее 0,2 требуется корректировка заданной температуры в камере в сторону понижения. Если выше 0,6 – неисправен уплотнитель двери или она перекошена.

Магнитная лента на холодильнике и её замена.

Особенности одно и двухкамерных холодильников

Несмотря на объединяющий их принцип работы – различия всё-таки есть. В большинстве однокамерных холодильников испаритель размещён в морозильном отсеке. В перегородке между ним и остальным объёмом камеры сделаны окна со шторками, которыми регулируется приток холодного воздуха. Надёжно, эффективно и проще некуда!

Двухкамерный холодильник, на котором есть только один компрессор, имеет по испарителю в каждой камере. Поначалу хладагент поступает в испаритель морозилки. После понижения в ней температуры фреон переходит в испаритель холодильной камеры. Когда температура в ней достигает заданного терморегулятором значения, отключается компрессор.

С недавних пор стали популярны модели с двумя компрессорами, каждый из которых предназначен для работы с одной камерой. Это позволяет устанавливать в каждой камере свою температуру. На первый взгляд кажется, что холодильный агрегат с одним компрессором экономичней. Однако это не совсем так, поскольку при необходимости у двухмоторных моделей возможно отключение одной камеры без ущерба для работы другой, что недопустимо у холодильников с одним компрессором.

Некоторые производители вместо второго компрессора применили клапана, управляемые электромагнитными катушками. Они устанавливаются на трубках, через которые фреон поступает в испарители. Это позволяет раздельно устанавливать температуру в камерах и отключать любую их них.

Электрическая схема холодильника Атлант 1709-02, 1700-02.

А1 – блок индикации В4-01-4,8 блок индикации М4-01-4,8, В1 – терморегулятор К-59 L2174, терморегулятор ТАМ 133-1М, EL –лампа освещения холодильной камеры, S1 – выключатель ВМ-4,8 , S2-выключатель, B2- терморегулятор К-56 L1954, терморегулятор Там145-2м-29-2,0-4,8-9-А, R1-нагреватель замораживания HX -01, Rh2-тепловое реле компрессора, RA1-пусковое реле компрессора, CO1 – электродвигатель компрессора

Влияние температуры окружающего воздуха

Зная, как работает холодильник, нетрудно догадаться, что ставить его около отопительных приборов нельзя, так как нарушится работа конденсатора. Простейшая логика подсказывает, что холодильник на морозе будет работать лучше. Однако это неверно, так как придётся столкнуться с несколькими проблемами:

1. Перестанет работать терморегулятор. В обычных условиях он включает компрессор при повышении температуры в камере. В условиях мороза приток тёплого воздуха извне невозможен.
2. Тяжёлый пуск компрессора. Масло в нём на морозе станет вязким и осложнит передвижение поршня.
3. Попадание в компрессор влаги. Из-за отсутствия притока тёплого воздуха нарушится функционирование испарителя. В результате поступающие в компрессор пары фреона будут насыщены каплями. При продолжительной работе в таком режиме компрессор прикажет долго жить.

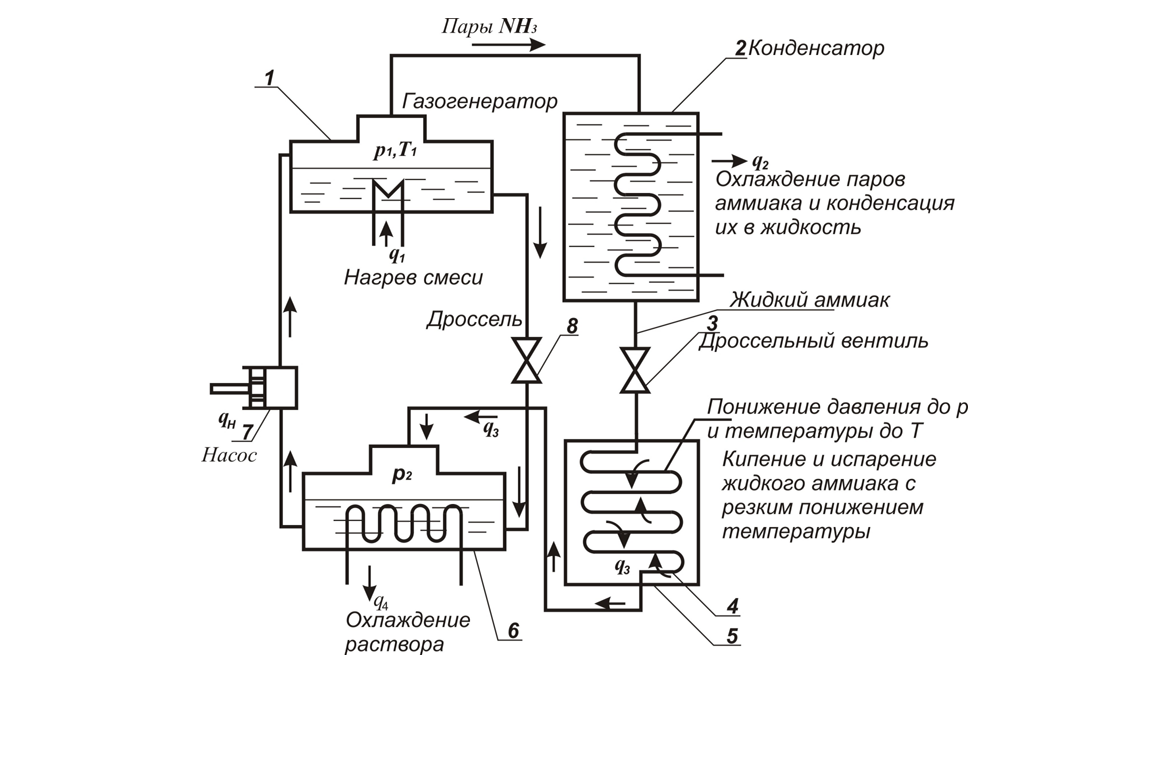

Принцип действия абсорбционных холодильников

В этих агрегатах, работающих на принципе испарения хладагента, которым является аммиак, нет компрессора. Циркуляция поддерживается за счёт растворения его в воде, производимого в абсорбере. После чего аммиачный раствор направляется в десорбер, а затем в дефлегматор, где происходит разделение раствора на составляющие.

После прохода конденсатора аммиак переходит в жидкое состояние и через абсорбер возвращается в испаритель. Если сказать понятными словами абсорбер – это ёмкость для создания и хранения раствора, десорбер – испаритель, дефлегматор – охладитель. Для улучшения рабочих характеристик в раствор добавляется водород или иной инертный газ.

В быту холодильники этого вида встречаются крайне редко, так как недолговечны по сравнению с компрессионными моделями, а аммиак ядовит.

Холодильники с системой No Frost

В дословном переводе название системы означает: “без инея”. Это достигается с помощью встроенного вентилятора, который передаёт холод от единственного испарителя, размещённого в морозилке. Сначала холодный воздух распространяется внутри морозильной камеры, а затем через отверстия переходит в холодильный отсек.

За счёт циркуляции воздуха достигается равномерное распределение температуры в камерах. Для удаления наледи используется электронагреватель, находящийся под испарителем, который включается по сигналу таймера несколько раз в сутки. Образующаяся вода выводится наружу. В остальном устройство и принцип работы те же, что у обычных моделей.

Режим быстрой заморозки

Этой функцией обладает, например, холодильник Атлант и многие другие двухкамерные модели. Чтобы обеспечить быстрое замораживание продуктов, в этом режиме компрессор холодильника работает непрерывно, пока не будет нажата кнопка отключения функции. В моделях с электронным управлением отключение производится автоматически. Не рекомендуется пользоваться этим режимом более 3 суток.

двухкамерный, однокомпрессорный, двухкомпрессорный, принцип и действия бытового морозильника, цикл работы, устройство, через какое время должен отключаться, включения и выключения

Электрическая схема холодильника «Атлант» не сложна. Можно самостоятельно найти причину поломки и устранить ее. Для этого нужно разобраться в механическом устройстве и принципе работы двухкамерных холодильников.

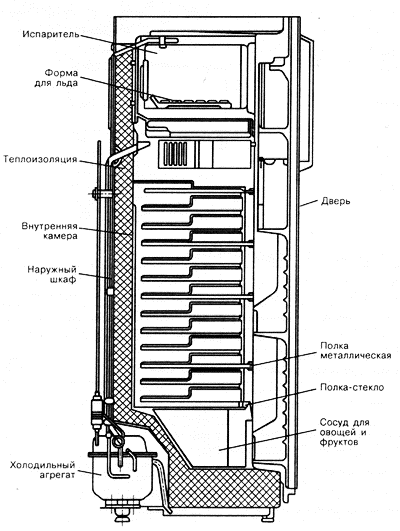

Устройство

Бытовой холодильник «Атлант» имеет корпус с двойными стенками, между которыми находится теплоизоляционный материал. Дверцы можно навешивать как с левой, так и с правой стороны. За правильную работу прибора отвечают:

• единый блок электродвигателя с поршневым компрессором;
• радиаторы внутри рабочих камер;
• конденсационный блок на задней стенке;
• терморегулятор с датчиками температуры;
• реле;
• электронный блок управления.

Компрессор соединен с радиаторами медными и стальными трубками. Давление хладагента регулируется дополнительным элементами.

Некоторые современные модели имеют теплообменник с принципом действия No Frost, отсек для охлаждения воды и ЖК-дисплей.

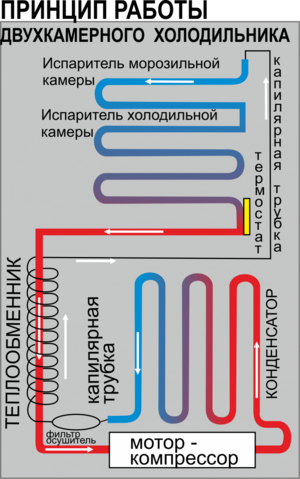

Схемы и принцип работы двухкамерного однокомпрессорного

Компрессор холодильника состоит из электрического двигателя с вертикально установленным ротором и поршня, который сжимает хладагент. Эти компоненты заключены в металлический корпус из двух половин. Они сварены между собой, замена элементов не предусмотрена. В случае поломки меняют весь компрессор полностью.

Двигатель управляется с помощью реле. Оно подключено к температурным датчикам, которые анализируют условия в рабочей камере и в морозильнике.

В современных моделях схема электрическая содержит дополнительный контур заземления.

В бытовом однокомпрессорном холодильнике в качестве хладагента используется изобутан или фреон. Газ находится в охлаждающему контуре под давлением. На задней стенке устройства расположена трубка для его пополнения в случае необходимости.

Хладагент в жидком состоянии нагнетается компрессором в конденсатор. Там он сжимается, а радиатор конденсатора отводит лишнее тепло, которое при этом выделяется. В процессе сжатия выделяется также влага, ее отводит фильтр в нижней части теплообменника. Через капиллярный канал вещество попадает в испаритель морозильной камеры. Там происходит переход хладагента из жидкого состояния в газообразное. По трубкам газ попадает в компрессор.

Принципиальное отличие однокамерного холодильника с одним компрессором от «Атланта» двухкамерного в том, что последний имеет перегородку между рабочими камерами. В каждой из них расположен свой испаритель, они охлаждаются отдельно.

Кто производитель вашего холодильника?Poll Options are limited because JavaScript is disabled in your browser.

Схема и принцип работы двухкамерного двухкомпрессорного

Принципиальное преимущество двухкомпрессорного холодильника в отдельном управлении рабочей и морозильной камерами. Если один компрессор выйдет из строя, продукты можно переложить в другую камеру на время ремонта.

Каждое отделение имеет свой термостат, и регулировка температуры происходит независимо. В двухкомпрессорных холодильниках две электросхемы. Оба компрессора имеют свои конденсаторы и испарители.

Принцип действия заключается в перемещении фреона от двигателя к испарителю. От компрессора горячий газ проходит через конденсатор в испаритель морозилки. Там он испаряется, охлаждается и движется дальше по капиллярным трубкам. Два мотора синхронизированы таким образом, что в холодильную камеру фреон не поступает до тех пор, пока испаритель не охладится.

Мотор отключается, и испаритель начинает нагреваться от окружающей среды. Когда он нагреется, двигатель заработает.

Устройство холодильника «Атлант» позволяет устанавливать в каждой камере свою температуру, регулируя мощность компрессора, но подключение двух моторов влечет за собой двойную нагрузку на электросеть.

Через какое время должен отключаться

Время от включения двигателя до его следующего запуска называется циклом работы холодильника. Он состоит из двух этапов: работа компрессора и охлаждение электрического мотора.

Для мастеров длительность цикла — это показатель нормального функционирования агрегата. Исправный компрессор должен работать 30-50% времени цикла. Например, 20 минут работает, 20 минут отдыхает.

Не существует единого стандарта времени, через которое должен отключаться холодильник. Ориентироваться можно на значение 10-15 минут.

На продолжительность работы компрессора может влиять несколько факторов:

• климатический индекс устройства;
• температура окружающей среды;
• температура продуктов внутри камеры;
• близость отопительных приборов и плиты.

Если в квартире жарко и работает духовка, это увеличивает время работы холодильника. Нельзя ставить в холодильную камеру горячие кастрюли, так как это увеличивает нагрузку на двигатель, время выключения отодвигается, и возрастает риск перегрева.

Периодически стоит проверять, через какое время должен отключаться холодильник. Если он работает слишком долго, это показатель неполадок компрессора или реле. Чтобы понять, какая деталь сломалась, нужно разобрать схему и прозвонить элементы.

инструкция по эксплуатации, как выставить температуру, двухкомпрессорный, какая должна быть, регулировка, настроить, включить, установить, No Frost, руководство, однокамерный с морозильной камерой

Приложенная к холодильнику Атлант двухкамерного типа инструкция содержит рекомендации по установке и настройке. Перед началом эксплуатации пользователю рекомендуется читать документацию, что позволит избежать ошибок, приводящих к повреждениям и дорогостоящему ремонту.

Размещение и установка

Руководство по эксплуатации холодильника рекомендует устанавливать оборудование в помещении площадью не менее 5 м². Помещение должно оснащаться вентиляцией, не допускается монтировать холодильное оборудование в комнатах с температурой, лежащей вне диапазона 18-22°С. Не допускается воздействие на корпус прямых солнечных лучей, а также размещение холодильника вблизи радиаторов центрального отопления. Между корпусом и стенами требуется сохранить воздушный зазор шириной не менее 50 мм.

После установки оборудования в запланированное место требуется снять транспортировочную пленку, а затем вымыть внешнюю часть корпуса и камеры мыльным раствором. Если в комплект включены детали для самостоятельного монтажа, то следует смонтировать элементы в соответствии с приложенной инструкцией по применению. Затем пользователь настраивает винтовые фронтальные опоры, добиваясь равномерной установки изделия (по строительному уровню). Некорректно установленное оборудование издает при работе посторонние шумы.

Подготовка к работе

В некоторых холодильниках используются стеклянные полки, оснащенные пластиковыми транспортировочными элементами. Полки распределяются по направляющим пазам внутри холодильной камеры. Инструкция по эксплуатации к холодильнику Atlant не рекомендует включать питание на протяжении 30 минут после транспортировки (из-за риска попадания масла в капиллярные каналы). Если оборудование доставлялось к месту установки в зимнее время, то изделие выдерживается при комнатной температуре на протяжении 4 часов.

На задней стенке оборудования имеются пазы для установки пластиковых упоров, предотвращающих соприкосновение теплообменника с поверхностью стены. На холодильные установки наносится этикетка с указанием серийного номера, модели и технических параметров. Удалять эту табличку запрещается из-за риска снятия с гарантийного обслуживания. Фронтальные дверцы оборудования устанавливаются на правых петлях, конструкция допускает навешивание створок на левой стороне корпуса.

Первое включение

Перед тем как включить оборудование в электрическую сеть, следует установить температурные параметры. Управление холодильником осуществляется электромеханическим поворотным регулятором с температурной шкалой. На моделях серии Ноу Фрост используется электронный корректор с кнопками и сигнальными индикаторами, на части моделей встречается жидкокристаллический дисплей, на котором отображается температура и высвечиваются коды ошибок. Модификации с двумя компрессорами оснащаются раздельной индикацией температуры по камерам.

Техникой какого производителя пользуетесь дома?

устройство, принципиальная электрическая схема, компрессора, простыми словами для новичка, принцып действия бытового прибора

Домашний современный уют предусматривает установку холодильника. Его предназначение заключается в длительном хранении продуктов. Несмотря на широкое распространение устройства, о принципе его действия знают не многие. Устройство компрессора холодильника и других элементов позволяет при минимальных затратах энергии поддерживать низкую температуру. Принцип работы холодильника предусматривает наличие других функций, которые позволяют содержать продукты в первоначальном состоянии.

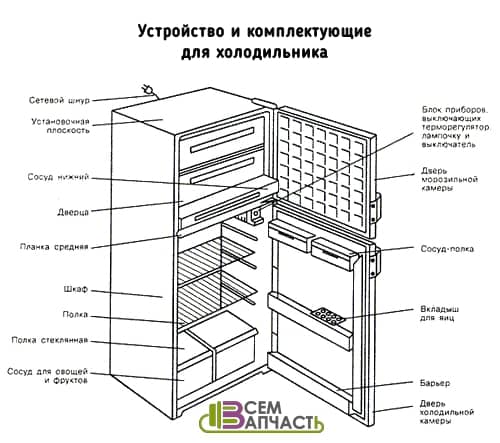

Как устроен холодильник

Устройство и принцип работы предусматривают сочетание различных узлов. Наиболее важными считаются:

• Конденсатор.
• Двигатель.
• Испаритель.
• Капиллярная трубка.
• Докипатель.
• Осушительный фильтр.

Хладагент выступает в качестве основного активного элемента, за счет которого происходит снижение температуры. Дополнительные узлы требуются для упрощения процедуры управления. Современные модели снабжаются дисплеем, который отображает основную информацию. Устройство холодильника определяет возможность его установки в соответствии с рекомендациями в инструкции по эксплуатации.

Электродвигатель

Компрессорный холодильник снабжается двигателем, который предназначен для циркуляции охлаждающей жидкости по трубкам. Фреон продается в специализированных магазинах, заправляется исключительно при помощи специального оборудования. Рассматриваемый агрегат состоит из двух основных элементов:

• Электрического мотора.
• Компрессора.

Предназначение первого заключается в преобразовании электрического тока в механическую энергию. При этом конструкция состоит из двух элементов:

• Статора.
• Ротора.

При изготовлении статора применяется несколько медных катушек, ротор представлен стальным валом. Прохождение электрического тока становится причиной появления электромагнитной индукции, за счет которой возникает крутящий момент. Ротор приводится в движение под воздействием центробежной силы.

Подобный узел бытового устройства потребляет не менее 10% энергии. При частом открывании дверцы показатель электропотребления существенно повышается, т. к. происходит попадание теплого воздуха. Вращение ротора приводит к возвратно-поступательному движению поршня, за счет которого происходит перемещение жидкости.

Современные конструкции предусматривают установку компрессоров, внутрь которых вставляется электрический двигатель. Подобное расположение исключает вероятность самопроизвольной утечки вещества. Снизить степень вибрации устройства можно за счет установки двигателя на пружинах. Поэтому новые модели холодильников работают практически бесшумно.

Конденсатор

Изменение температуры окружающей среды может стать причиной прохождения различных процессов, большая часть которых связана с появлением влаги. Конденсатор считается важным элементом системы, он представлен трубкой диаметром до 5 мм.

Предназначение системы заключается в отводе тепла от рабочей жидкости в окружающую среду. В большинстве случаев этот элемент располагается сзади устройства, механическое воздействие может стать причиной повреждения.

Испаритель

За охлаждение окружающего пространства отвечает испаритель рабочей жидкости. Этот элемент может быть расположен снаружи или внутри морозильной камеры.

Применяемый принцип работы позволяет снизить степень воздействия окружающей среды на внутреннюю. Поэтому производители смогли снизить вес конструкции.

Капиллярная трубка

В системе применяется газ, который обеспечивает снижение температуры внутри основной и морозильной камер. Для снижения давления проводится установка капиллярной трубки. Ее особенности заключаются в нижеприведенных моментах:

• Диаметр составляет 1,5-3 мм.
• Располагается на участке между конденсатором и испарителем.

При изготовлении часто применяется медь. Основное требование заключается в высокой степени герметизации.

Фильтр-осушитель

Холодильник устроен так, чтобы состояние рабочего газа было неизменным. В некоторых случаях в него может попадать влага, которая удаляется специальным фильтром. Его особенности следующие:

• В качестве фильтра выступает трубка, диаметр которой составляет 10-20 мм.
• Концы этого элемента вставляются в капиллярную трубку и конденсатор. При этом обеспечивается высокая степень герметизации.
• Внутри устройства расположен цеолит, который представлен минеральным наполнителем с пористой структурой. Избежать попадания элемента в систему производители смогли за счет установки сетки.

Даже при длительной эксплуатации проводить замену фильтрующего элемента не приходится. Некоторые производители предусматривают возможность раз

Схема и работа двухкамерного холодильника

В двухкамерном холодильнике для получения низкой температуры (в морозильном отделении или в отделении для хранения замороженных продуктов) и плюсовой температуры (в отделении для хранения свежих охлаждённых продуктов) применяют различные схемы автоматизации. Наиболее простой считается схема автоматизации с общим регулирующим устройством.

Схема автоматизации двухкамерного домашнего холодильника с общим регулирующим устройством: НТИ-низкотемпературный испаритель, ВТИ-высокотемпературный испаритель, РУ-регулирующее устройство, Км-компрессор, Тр-терморегулятор.



Холодильный агент подаётся через одно регулирующее устройство сначала в испаритель низкотемпературного отделения, а затем в испаритель высокотемпературной камеры. При таком способе питания испарителей холодильным агентом в испарителе низкотемпературной камеры происходит неполное испарение агента и парожидкостная смесь холодильного агента поступает в испаритель высокотемпературной камеры, где поддерживается более высокая температура.

Работой компрессора управляет терморегулятор, капилляр которого контактирует с испарителем низко- или высокотемпературной камер. В последнем случае в морозильном отделении образуется большой перепад температур. Для снижения перепада на испарителе вблизи капилляра термореле часто устанавливают температурный стабилизатор, в качестве которого используют электрический нагреватель мощностью в 6-10 вт.



ПО-пусковая обмотка двигателя, РО-рабочая обмотка двигателя, , ЗР-защитное реле, ТС-температурный стабилизатор,Тр-терморегулятор, Н-противоконденсатное сопротивление, Эл-электролампа, Вл-выключатель лампы.

Электрическая схема автоматизации двухкамерного холодильника с температурным стабилизатором аналогична схеме, приведённой здесь. В отличии от электрической схемы автоматизации однокамерного холодильника при размыкании контактов термореле температурный стабилизатор включается, подогревает капилляр термореле, сокращая продолжительность стоянки компрессора. При этом перепад между температурами включения и выключения уменьшается. Постоянно включённый противоконденсатный электроподогреватель мощностью 15 вт. предохраняет от выпадания конденсата на наружную стенку камеры шкафа у дверного проёма морозильной камеры.





НТИ-низкотемпературный испаритель, ВТИ-высокотемпературный испаритель, РУ-регулирующее устройство, Км-компрессор, Тр-терморегулятор, ОЖ-отделитель жидкости, Кд-конденсатор.



Схема автоматизации с общим регулирующим устройством и отделителем жидкости исключает попадание жидкого фреона в компрессор. После дросселирования в регулирующем устройстве в испарителе низкотемпературной камеры происходит неполное испарение холодильного агента и в отделитель жидкости попадает парожидкостная смесь. Частицы жидкого агента, отделившись от паров, осаждаются в низкой части отделителя, а затем поступают в испаритель высокотемпературной камеры, где жидкость полностью выкипает. Пары холодильного агента из испарителя и верхней части отделителя жидкости отсасывается компрессором.

Компрессор управляется терморегулятором, капилляр которого прижат к испарителю низкотемпературной камеры. При схеме с одной температурой кипения в двух испарителях и двух испарителях поддержание разного температурного режима в двух камерах холодильника затруднительно.

Электрическая схема автоматизации аналогична схеме, двухкамерного холодильника с температурным стабилизатором. Отличие состоит в том, что в схеме отсутствует температурный стабилизатор.

Рассмотрим схемы автоматизации двухкамерных холодильников с разными температурами кипения фреона в испарителях.



НТИ-низкотемпературный испаритель, ВТИ-высокотемпературный испаритель, РУ-регулирующее устройство, Км-компрессор, Тр-терморегулятор, Др-дроссель, Кд-конденсатор.



В схеме автоматизации с общим регулирующим устройством перед высокотемпературным испарителем (ВТИ) и дросселем перед низкотемпературным испарителем (НТИ) холодильный агент дросселируется в регулирующем устройстве и заполняет ВТИ. Вторично понижая давление в дросселе «до себя», агент из ВТИ поступает в НТИ. Такая схема надёжно обеспечивает поддержание требуемых температур в каждой камере.

Электрическая схема этого холодильника аналогична схеме однокамерного холодильника.



НТИ-низкотемпературный испаритель, ВТИ-высокотемпературный испаритель, РУ-регулирующее устройство, Км-компрессор, Тр-терморегулятор, СВ-соленеидный вентиль, Кд-конденсатор, Тр1, Тр2-терморегуляторы.

В схеме автоматизации с подачей холодильного агента в каждый испаритель через самостоятельное регулирующее устройство работой компрессора управляет терморегулятор, капилляр которого закреплён на низкотемпературном испарителе. Работой солиноидного вентиля перед регулирующим устройством высокотемпературного испарителя управляет другой терморегулятор.

Электрическая схема такого холодильника приведена ниже.



ПО-пусковая обмотка двигателя, РО-рабочая обмотка двигателя, ПР-пусковое реле, ЗР-защитное реле, Тр1-терморегулятор камеры охлаждения, Тр2-терморегулятор морозильной камеры, СВ-соленоидный вентиль, Н-противоконденсатное сопротивление, Эл-электролампа, Вл-выключатель лампы.

При понижении температуры испарителя и соответственно воздуха в камере охлаждения контакты терморегулятора размыкаются, выключая соленоидный вентиль. Подача холодильного агента в высокотемпературный испаритель прекращается, однако компрессор продолжает работать, если замкнуты контакты терморегулятора низкотемпературного испарителя.

При понижении температуры испарителя и соответственно воздуха в морозильной камере контакты второго термореле, разрывая цепь питания электродвигателя компрессора. В схеме также имеется постоянно включенный противоконденсатный электроподогреватель.

Наиболее удачной, на мой взгляд, является схема автоматизации двухкамерного холодильника с общим регулирующим устройством и соленоидным вентилем.



НТИ-низкотемпературный испаритель, ВТИ-высокотемпературный испаритель, Др-дроссель, ОЖ-отделитель жидкости, РУ-регулирующее устройство, Км-компрессор,СВ-соленеидный вентиль, Кд-конденсатор, Тр1, Тр2-терморегуляторы.

В схеме использовано общее регулирующее устройство и отделитель жидкости. Перед высокотемпературным испарителем имеется дроссель «после себя». При закрытом соленоидном вентиле холодильный агент дросселируется в регулирующем вентиле и заполняет отделитель жидкости. Проходя затем через дроссель, холодильный агент заполняет испаритель в камере охлаждения, откуда поступает в испаритель морозильной камеры.

Когда ВТИ охладится до заданной температуры, его терморегулятор включает соленоидный вентиль. Холодильный агент, преодолевая меньшее гидравлическое сопротивление по сравнению дросселем, поступает в НТИ.

При охлаждении низкотемпературного испарителя до заданной температуры его терморегулятор останавливает компрессор.

Ниже приведены технологическая и электрическая схемы двухкамерного холодильника с автоматическим размораживанием испарителей парами холодильного агента.



а-технологическая схема: НТИ-низкотемпературный испаритель, ВТИ-высокотемпературный испаритель,  РУ-регулирующее устройство, Км-компрессор, Тр-терморегулятор, СВ-соленеидный вентиль, Кд-конденсатор, Эн-электронагреватель.







б-электрическая схема: ПО-пусковая обмотка двигателя, РО-рабочая обмотка двигателя, ПР-пусковое реле, ЗР-защитное реле, Тр-терморегулятор , СВ-соленоидный вентиль, Н-нагреватель, Н1-температурный стабилизатор, ДФ-дефростатор.

Соленоидный вентиль автоматически включается при замыкании контактов дефростатора, которое происходит периодически с помощью электродвигателя дефростатора мощностью 2.5 вт, постоянно включенного в сеть. Одновременно включается электронагреватель.

Сжатые компрессором пары холодильного агента, минуя конденсатор, через соленоидный вентиль по специальной трубке поступают сначала в испаритель морозильной камеры, а затем в испаритель камеры охлаждения и подогревают их, вызывая таяние снеговой шубы. Пары фреона, отдавая тепло холодным стенкам испарителя, конденсируются. Во избежание попадания жидкого агента в компрессор его выпаривают электронагревателем, установленном на выходе из ВТИ.

После оттаивания снеговой шубы контакты дефростатора размыкаются с помощью электродвигателя. При этом выключается соленоидный вентиль и электронагреватель. При этом выключается сроленоидный вентиль и электродвигатель. Агрегат начинает работать в нормальном режиме, управляемый терморегулятором. Температурный стабилизатор, находящийся в цепи рабочей обмотки электродвигателя компрессора, выключается при размыкании контакта терморегулятора.

устройство и принцип работы бытовых холодильников

Холодильник не включается, и вам нужно выяснить причину поломки? Выбираете новый агрегат и хотите понять отличие в принципе работы разных моделей? Поможет в этом электрическая схема холодильника, в которой отражено взаимодействие основных его узлов.

Понимая принцип работы, вы сможете избежать обмана мастеров или починить холодильник самостоятельно, а также снизить риск поломок и увеличить рабочий ресурс аппарата. В этой статье рассмотрим схемы устройств различных типов: однокамерных и 2 – 3-камерных, с системой NoFrost и без неё, двухкомпрессорных, с механическим и электронным управлением.

Содержание статьи:

Принципиальная схема устройства холодильника

Ещё 30 – 40 лет назад бытовые холодильники имели довольно простое строение: мотор-компрессор запускался и отключался 2 – 4 устройствами, о применении электронных плат управления и речи быть не могло.

Современные модели имеют множество дополнительных опций, но принцип работы в целом остается неизменным.

В старых холодильниках всё дополнительное оборудование сводится к индикатору питания и лампочке освещения в холодильной камере, которая отключается кнопкой при закрытии двери

Терморегулятор – основной и единственный орган управления, которым пользователь может настроить работу старого холодильника, располагается обычно внутри холодильной камеры. Под силовым рычагом – крутящейся ручкой – скрыта пружина сильфона. Она сжимается, когда в камере холодно, тем самым размыкая электрическую цепь и отключая компрессор.

Как только температура поднимается, пружина распрямляется и вновь замыкает цепь. Ручка с указателями силы заморозки холодильника регулирует допустимый диапазон температур: максимальную, при которой компрессор запускается, и минимальную, при которой охлаждение приостанавливается.

Тепловое реле  выполняет защитную функцию: контролирует температуру двигателя, поэтому расположено непосредственно возле него, часто совмещено с пусковым реле. При превышении допустимых значений, а это может быть 80 градусов и более, биметаллическая пластина в реле изгибается и прерывает контакт.

Мотор не получит питания до тех пор, пока не остынет. Это защищает как от поломки компрессора вследствие перегрева, так и от пожара в доме.

Мотор-компрессор имеет 2 обмотки: рабочую и стартовую. Напряжение на рабочую обмотку подается напрямую после всех предыдущих реле, но этого недостаточно для запуска. Когда напряжение на рабочей обмотке повышается, срабатывает пусковое реле. Оно дает импульс на стартовую обмотку, и ротор начинает вращаться. В результате поршень сжимает и проталкивает по системе .

Мотор-компрессор сжимает и перекачивает фреон по трубкам системы, что обеспечивает перенос тепла из камер холодильника наружу, охлаждение продуктов

В целом можно описать следующим образом:

1. Включение в сеть. Температура в камере высокая, контакты терморегулятора замкнуты, мотор запускается.
2. Фреон в компрессоре сжимается, его температура повышается.
3. Хладагент выталкивается в змеевик конденсатора, расположенный за спиной или в поддоне холодильника. Там он остывает, отдает тепло воздуху и переходит в жидкое состояние.
4. Через осушитель фреон попадает в тонкую капиллярную трубку.
5. Попадая в испаритель, расположенный внутри камеры холодильника, холодильный агент резко расширяется благодаря увеличению диаметра трубок и переходу в газообразное состояние. Полученный газ имеет температуру ниже -15 градусов, поглощает тепло из камер холодильника.
6. Немного нагретый фреон поступает в компрессор, и всё начинается заново.
7. Через некоторое время температура внутри холодильника достигает заданных значений, контакты терморегулятора размыкаются, мотор и движение фреона останавливаются.
8. Под воздействием температуры в помещении, от новых тёплых продуктов в камере и открывания двери, температура в камере повышается, терморегулятор замыкает контакты и начинается новый цикл охлаждения.

Эта схема в точности описывает работу старых однокамерных холодильников, в которых один испаритель.

Однокамерные холодильники имеют небольшую морозильную камеру, не отделенную теплоизоляцией от основной, одну дверцу. Продукты в передней части морозилки могут подтаивать

Как правило, испаритель является корпусом морозилки в верхней части агрегата, не изолированный от холодильной камеры. Отличия в устройстве других моделей рассмотрим далее.

Двухкамерные и двухкомпрессорные модели

В большинстве доступных двухкамерных моделей общий фреоновый контур: после прохождения по испарителю морозильной камеры, хладагент направляется в основную камеру, а лишь оттуда – в .

Разница температур достигается значительным отличием длины змеевика, которую не удалось отразить на схеме: в морозилке он полностью покрывает 4 грани, а в отсеке с плюсовой температурой– лишь небольшую часть задней стенки

Мотор выключается по сигналу термореле, расположенному в основной камере, общая схема электрики не отличается от однокамерных моделей.

В эта система часто реализована одним общим испарителем, расположенным в перегородке между камерами. Разница температур регулируется турбинами и количеством воздуховодов, подробнее о таких моделях и их электрике поговорим далее.

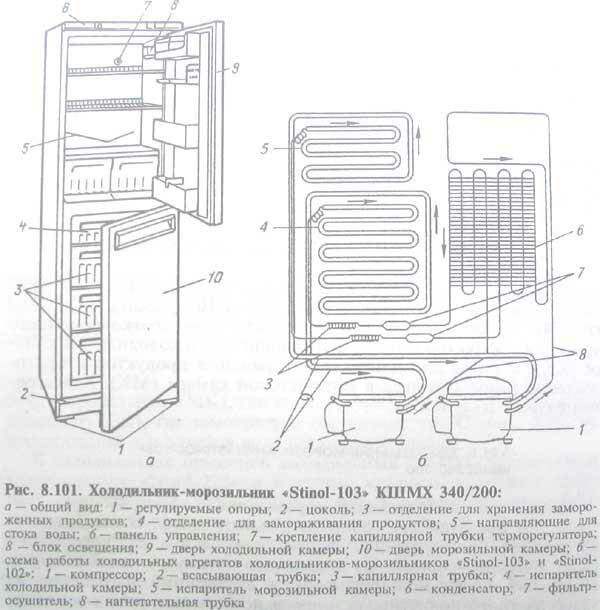

Двухкомпрессорные модели позволяют независимо управлять температурой в каждой камере. По сути, это два отдельных, независимых устройства в одном корпусе – соответственно, и электрическая схема полностью продублирована: отдельный терморегулятор для каждой камеры, отдельное для каждого компрессора.

Независимая регулировка температуры в каждой камере возможна и с одним компрессором, при двухконтурной системе. Она может быть реализована различными способами: с преимуществом заморозки или абсолютно независимыми контурами.

В первом случае термостат холодильной камеры при достижении заданной температуры перекрывает клапан, и фреон начинает циркуляцию по малому кругу – только через морозилку. Компрессор останавливается при размыкании контактов термостата морозильной камеры.

Двухконтурная система позволяет добиться независимой регулировки температуры камер, не повышая энергопотребление и уровень шума, при прочих равных характеристиках стоит дешевле двухкомпрессорных моделей

Во втором варианте фреон имеет возможность циркуляции по любому одному из контуров или по обоим сразу, а регулируется этот процесс открытием и закрытием определенных клапанов по сигналу электронной платы управления.

Трехкамерные холодильники и зона нулевой температуры

Свежие мясо, птица и рыба недолго хранятся в основном отсеке холодильника, а при заморозке теряют часть полезных свойство, вкуса и аромата. Для них часто предусмотрен отдельный ящик с температурой, близкой к нулю, либо даже отдельная камера.

Наиболее точно поддерживается температура в зоне свежести при таких условиях:

• отдельная камера со своим испарителем и термистором, система циркуляции фреона двух– или трехконтурная. Вариант довольно дорогой и громоздкий, но и объёмы камеры значительные;
• изолированный отсек в основной камере холодильника с системой No Frost, снабженный дополнительными настраиваемыми вручную воздуховодами от испарителя и термометром. Точность температуры зависит от своевременности ручной настройки;
• аналогичное предыдущему исполнение, в котором воздушные заслонки управляются электронным блоком.

Альтернативный вариант – охлаждение от “плачущего” испарителя основной камеры.

Зона свежести чаще всего располагается между морозильной и холодильной камерами, охлаждается дополнительным притоком воздуха из первой

Как видим, нулевая зона может быть реализована в холодильниках с различной схемой электрики, для обеспечения её работы могут быть дополнительно включены терморегулятор или термистор, а также расширена плата электронного управления.

Система No Frost и саморазморозка

Описанные выше холодильники имеют капельную систему разморозки. Это значит, что  холодильной камере установлен “плачущий” испаритель: в период простоя компрессора иней на нём тает естественным образом, потому как температура в камере плюсовая.

Образовавшаяся вода стекает по специальным желобам через трубочку в контейнер, расположенный над мотором или возле него. Позже работающий мотор сильно нагревается, и вода испаряется. Морозилка при такой системе самостоятельно не оттаивает никогда, к тому же иней образуется не только на стенках камеры, но и на продуктах.

Холодильники No Frost не нуждаются в разморозке, инея в их камерах, даже в морозилке, вы не увидите. Характерная особенность таких моделей – наличие вентилятора, который распределяет холодный воздух от испарителя по камерам.

В холодильниках No Frost присутствуют стандартные пуско-защитные реле, усовершенствованное термореле, а также вентилятор и нагревательные элементы для автоматической оттайки

Сам охлаждающий змеевик в таких моделях выглядит не как привычная сплошная металлическая пластина, а как автомобильный радиатор или змеевик конденсатора сзади старых холодильников.

В общей схеме работы холодильника новые элементы ведут себя следующим образом:

• вентилятор или турбина запускается вместе с компрессором и равномерно распределяет холодный воздух по камерам;
• когда термореле размыкает контакты, питающие двигатель в связи с достижением заданной температуры, одновременно отключается и вентилятор;
• раз в 8 – 16 часов термореле включает нагревательный элемент. Это электрический мат или провод, нагревающий змеевик испарителя для удаления с него инея. Теплый воздух не попадает в камеры холодильника, поскольку испаритель скрыт, а вентилятор отключен;
• когда весь иней оттаял, переключатель компенсации температуры отключает подогрев;
• дополнительно термостат может управлять заслонкой, регулирующей подачу холодного воздуха в основную камеру по каналам.

Разморозка таких холодильников похожа на “плачущий” испаритель лишь в одном: образовавшаяся вода также стекает по каналам в емкость около мотора.

Испаритель и вентилятор могут быть скрыты в перегородке между камерами, а для регулировки температуры служат разное количество воздуховодов и подвижные заслонки в них

Описанная выше схема – наиболее примитивная. Большинство современных моделей управляются централизованно, с электронной платы.

Основной недостаток холодильников No Frost – пересыхание продуктов из-за постоянной циркуляции воздуха. Всё приходится хранить в контейнерах с плотными крышками или заворачивать в плёнку.

Оригинальное решение проблемы в системе Frost Free. В этих агрегатах морозилка работает по системе No Frost, а в камере с плюсовой температурой установлен классический, “плачущий” испаритель. Электрическая схема в целом идентична стандартным системам “без инея”.

Умные холодильники с электронным управлением

Классические терморегуляторы, с механической поворотной ручкой и сильфоном внутри, в современных холодильниках встречаются всё реже. Они уступают место электронным платам, способным управлять постоянно увеличивающимся разнообразием режимов работы и дополнительных опций холодильника.

Функцию определения температуры вместо сильфона выполняют датчики – термисторы. Они значительно более точные и компактные, часто устанавливаются не только в каждой камере холодильника, но и на корпусе испарителя, в генераторе льда и снаружи холодильника.

Многие современные холодильники имеют электропривод воздушной заслонки, который делает систему No Frost максимально эффективной, удобной и точной в настройке

Управляющая электроника многих холодильников выполнена на двух платах. Одну можно назвать пользовательской: она служит для ввода настроек и отображения текущего состояния. Вторая – системная, через микропроцессор управляет всеми устройствами холодильника для реализации заданной программы.

Отдельный электронный модуль позволяет использовать в .

Такие моторы не чередуют циклы работы на максимальной мощности и простоя, как обычные, а лишь меняют количество оборотов в минуту, в зависимости от необходимой мощности. В результате температура в камерах холодильника постоянная, потребление электроэнергии снижается, а рабочий ресурс компрессора – повышается.

Использование электронных плат управления невероятно расширяет функциональные возможности холодильников.

Современные модели могут быть оснащены:

• панелью управления с дисплеем или без него, с возможностью выбора и установки режима работы;
• множеством датчиков температуры NTC;
• вентиляторами FAN;
• дополнительными электромоторами М – например, для измельчения льдинок в генераторе льда;
• нагревателями HEATER для систем оттайки, домашнего бара и пр.;
• электромагнитными клапанами VALVE – например, в кулере;
• выключателями S/W для контроля закрытия дверцы, включения дополнительных устройств;
• Wi-Fi адаптером и возможностью дистанционного управления.

Электрические схемы подобных устройств также поддаются ремонту: даже в самой сложной системе нередко причиной неисправности становится вышедший из строя датчик температуры или подобная мелочь.

Холодильники Side-by-side с сенсорным экраном управления, генератором льда, встроенным кулером и множеством вариантов настройки управляются довольно обширной и сложной электронной платой

Если же холодильник “глючит” и отказывается корректно выполнять заданную программу, либо вообще не включается, вероятнее всего проблема касается платы или компрессора, лучше доверить ремонт специалисту.

Выводы и полезное видео по теме

О том, как устроен и работает компрессор бытового холодильника, наглядно и подробно рассказывают в этом видео:

А здесь на стенде собирают и подключают все элементы электрической цепи холодильника No Frost:

Всё разнообразие современных бытовых холодильников сводится к одной принципиальной электрической схеме, усовершенствованной и дополненной различными компонентам. Как бы ни отличался Indesit последней модели от старенького Минска, производят холод они по одинаковому принципу.

Электрические цепи бюджетных и старых холодильников вполне поддаются домашнему ремонту по типичной схеме, электронные же платы управления различаются для каждой серии. Но даже они имеют схожее общее строение.

А какому холодильнику отдали вы свое предпочтение? Смогли узнать что-то новое, интересное и полезное из этой статьи? Делитесь своим мнением, опытом и знаниями в комментариях ниже.

Двухкамерный холодильник «Атлант», не работает холодильная камера: причины поломки

Холодильник — важное устройство в каждом доме. Иногда бывает, что оборудование вышло из строя, из-за чего требуется ремонт. Неисправности может иметь двухкамерный холодильник «Атлант». Не работает холодильная камера — это частое явление. При этом морозильная камера работает в обычном режиме. Причины этого могут быть разными.

Особенности холодильника и морозильника

Чтобы все работало без перебоев, необходимо правильно отрегулировать холодильник «Атлант», инструкция в этом поможет. Основная часть технологии — компрессор, потому что он создает давление, за счет которого хладагент движется в сторону конденсатора. При этом выделяется тепло, и вы можете убедиться в этом, прикоснувшись рукой к задней части прибора.

Затем фреон проходит по трубкам и превращается в газ. Чтобы протолкнуть хладагент, вам нужна энергия. Затем фреон попадает в испаритель и начинает кипеть. Образованный испаритель считается холодным.

Эти пробирки находятся в морозильном отделении, и отсюда холод попадает в остальное оборудование.Если в морозилке нет холода, значит, в остальной технике его не будет. Затем охлаждающая жидкость поступает в компрессор, так что циркуляция включается. Именно поэтому морозильная камера имеет низкую температуру при неисправностях.

Что я должен проверить?

Необходимо правильно настроить холодильник «Атлант». В инструкции содержится важная информация по эксплуатации оборудования. Чтобы не повредить устройство, необходимо обратить внимание на следующие факторы:

• дверцы холодильника должны быть плотно закрыты, поэтому следует удалить все, что этому мешает;
• если в комнате жарко, то в морозилке нужно поставить индикатор 2. 5 (температура около 16 градусов), а в холодильнике — 2; №
• при установке режима «полная нуфрост» вентилятор морозильной камеры может замерзнуть, а это значит, что холод не будет проникать в холодильное отделение.

Первые признаки неисправностей

Если неисправность имеет двухкамерный холодильник «Атлант» (не работает холодильная камера), это может произойти по разным причинам. Обычно температура в морозильной камере понижается, а в холодильном отделении атмосфера приближается к +20 градусов.Еще один фактор неисправностей — безостановочная работа компрессора. Если периодически не отключаться, то перегревается.

Если холодильник «Атлант» не замерзает двухкамерный, а также появляются первые признаки неисправности, его необходимо предварительно разморозить. Через день устройство можно снова включить. В некоторых случаях он функционирует нормально, и тогда помощь специалиста не потребуется. В противном случае необходимо вызвать мастера, который выявит проблему и отремонтирует холодильник «Атлант». Двухкамерная или однокамерная — не беда, ремонтировать обычно можно любую модель.

Капиллярная трубка

Эта деталь находится в контуре испарителя. Если внутрь попали посторонние предметы, морозильная камера будет работать, а холодильная — нет. Как правило, в трубку попадает стружка или масло. В результате фреон не может работать, а значит не доходит до морозилки. Если причина неисправности кроется именно в этом, то необходимо срочно вызвать мастера, чтобы из-за нагрузки не было поломки.

описание, характеристики, инструкция и возможные неисправности

Сегодня представить себе дом без холодильника невозможно. Этот агрегат — одна из первых покупок молодых семей. Цена достаточно высока, поэтому стоит представить, как устроен холодильник, чтобы правильно его выбрать и эксплуатировать. Двухкамерный холодильник «Норд» — одно из самых популярных современных устройств. Поговорим о его особенностях и характеристиках.

Типы холодильников

История холодильников уже достаточно длинная, и за это время появилось несколько принципиально разных модификаций. Изначально эти устройства делятся на абсорбционные, компрессионные и термоэлектрические. В быту наибольшее распространение получили холодильники с компрессорами. Сегодня в продаже можно найти устройства с одним или двумя компрессорами. Второй вариант более надежен, так как распределяет нагрузку и обеспечивает более длительный срок службы. Кроме того, холодильники делятся по количеству камер на одно- и двухкамерные, а также устройства с тремя и более отсеками. Двухкамерный холодильник «Норд» относится к компрессорному типу и является представителем аппаратов нового поколения.

Установка холодильника «Норд»

Каждый двухкамерный холодильник «Норд» имеет один компрессор, нагнетающий холод. Нагретый хладагент под давлением подается в конденсатор, где он переводится из газообразного состояния в жидкое и при попадании в испаритель забирает тепло из холодильной камеры. Устройство имеет герметичный холодильный агрегат. Морозильная камера в холодильниках «Норд» может иметь как верхнее, так и нижнее размещение. Установки соответствуют всем требованиям санитарной и экологической безопасности.Компрессор холодильника накапливает давление, которое превышает, например, давление в системе водоснабжения для бытовых нужд до восьми раз. В испарителе может накапливаться конденсат, и требуется его разморозка. В современных моделях предусмотрено принудительное испарение испарителя, что гарантирует их сухость, и такие холодильники не нужно оттаивать.

Преимущества двухкамерного холодильника

Выбирая холодильник, стоит обратить внимание на количество камер.Какие преимущества у устройства с двумя камерами? Двухкамерный холодильник «Норд» имеет большую вместимость и позволяет хранить продукты даже для большой семьи. Размеры морозильного отделения могут отличаться, поэтому вы можете выбрать желаемый объем. Любителям замороженных продуктов в больших запасах подойдут агрегаты с большими морозами из трех ящиков, для обычного хранения будет достаточно небольшого морозильника. Преимущество двухкамерных устройств — лучшее хранение. При открытии общей камеры теплый воздух в зону промерзания не попадает. В отдельной морозильной камере продукты замораживаются быстрее и сохраняют свои питательные свойства. Возможность настройки каждой камеры — еще одно несомненное преимущество таких устройств.

Схема холодильника

Упрощенная схема холодильника «Норд» двухкамерный включает восемь основных элементов:

1. Компрессор.
2. Тепловой контур.
3. Конденсатор, он же змеевик.
4. Фильтр.
5. Капиллярная трубка (малое сечение).
6. Испаритель холодильной камеры.
7. Испаритель морозильной камеры.
8. Напорная трубка.

Схема представлена ​​на рисунке. У разных моделей холодильников принципиальных отличий в схеме нет. Чаще всего различия связаны с внутренним оснащением устройства. Традиционно внутри холодильника выделяют зоны с повышенной влажностью для хранения овощей и фруктов, оборудуют специальные отсеки для бутылок или яиц, например.Также все чаще в современной технике выделяют специальную зону охлаждения, в которой можно несколько дней хранить мясо или рыбу.

Основные характеристики

Перед покупкой холодильника «Норд» стоит ознакомиться с его описанием. Холодильники производит предприятие, основанное в Донецке в 1963 году, с 2010 года открыто фирменное производство в России. За годы существования бренд зарекомендовал себя с лучшей стороны, в устройствах отлично сочетаются функциональность, надежность и доступная цена.Есть модели с нижним и верхним расположением морозильной камеры, обычно все модели представлены в двух цветах: белый и серебристый металлик. Оценка холодильника «Nord» двухкамерный, инструкция по эксплуатации для которого продолжение

Vector 3d Realistic Mock Grey Двухкамерный Stock Vector (Royalty Free) 1112012384

В настоящее время вы используете более старую версию браузера, и ваш опыт может быть неоптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial ГлавнаяРазвлеченияНовостиРоялтиСпортМузыкаМузыка домойПремиумBeatИнструментыShutterstock EditorМобильные приложенияПлагиныИзменение размера изображенияКонвертер файловСоздатель коллажейЦветовые схемыБлог Главная страница блогаДизайнВидеоКонтроллерНовости

---

PremiumBeat blogEnterpriseЦена ing

Войти

Зарегистрироваться

Меню

Все изображения

• Все изображения
• Фото
• Векторы
• Иллюстрации
• Редакционные
• Видеоряд
• Музыка

---

• Поиск по изображению

Поиск изображений

СохранитьTryShare

• Facebook

Двухдверный холодильник: качество и доступные бренды

Перейти к навигации перейти к содержанию

• Мы доставляем в Metro Manila, Sta Rosa, Laguna & Cainta, Rizal

• Расположение магазинов
• Отслеживание вашего заказа
• маг.
• Моя учетная запись

• 11.11 Продажа.
  • Телевизоры
  • Холодильники
  • Стиральные машины
  • Кондиционеры
  • Очистители воздуха
  • Кухонная техника
  • Мелкая бытовая техника
  • Домашние развлечения
• Сортировать по марке
  • 3D
  • Американский дом
  • Асахи
  • Blueair
  • Бревиль
  • Перевозчик
  • Condura
  • Корона
  • Девант
  • Эльба
  • Электролюкс
  • Евротек
  • Эверест
  • Ezy
  • Fujidenzo
  • Haier
  • Ханабиси
  • Hisense
  • Imarflex
  • Кельвинатор
  • Колин
  • Koppel
  • Лагермания
  • LG
  • Марки
  Митсубиси
  • Panasonic
  • Philips
  • Prestiz
  • Samsung
  • Sharp
  • Sony
  • Королева скоростей
  • TCL
  • Tekno
  • Водоворот
  • Белый Вестингауз
  • Xtreme
• Кухонная техника
  • Микроволновые печи
  • Кофеварка
  • Индукционная плита
  • Чайник
  • Соковыжималка
  • Рисоварки
  • Тостер
  • Блендер
  • Турбо-бройлер
  • Кофеварка
  • Скороварка
  • Тостер для духовки
  • Миксеры
  • Гриль
  • Газовая плита
  • Фритюрница
  • Пароварка
  • Котел
• Кондиционеры
  • Инверторные кондиционеры
  • Сплит Тип
  • Тип окна
  • Воздухоохладитель
• Очистители воздуха
• Телевидение
  • 4K UHD телевизор
  • 3D и Smart TV
  • Nano Cell TV
  • QLED телевизор
  • OLED-телевизор
  • Смарт ТВ
  • LED телевизор
  • Android TV
• Посудомоечные машины
• Электрические вентиляторы
  • Напольный вентилятор
  • Настольный вентилятор
  • Корпусный вентилятор
  • Напольный вентилятор
  • Башенный вентилятор
  • Настенный вентилятор
  • Потолочный вентилятор
• Смартфоны
• Домашние развлечения
  • Динамики
  • Саундбар
  • Magic Sing
  • Стойка для микрофона
  • Усилители
• Диапазоны
  • Встраиваемая варочная панель
  • Духовой шкаф
  • Варочная панель
  • плита
  • Радиус действия
  • Настольная печь
  • Верхняя часть диапазона
  • Индукционная плита
• Холодильники и морозильники
  • Морозильник / Чиллер
  • Французская дверь
  • Рядом
  • Однодверная
  • Две двери
  • Охладитель вина
  • Многодверный холодильник
  • InstaView Дверь в двери
  • Охладитель напитков
• Стиральная машина
  • Сушилка
  • Фронтальная нагрузка
  • Одинарная ванна
  • с верхней загрузкой
  • Двойная ванна
  • Стирально-сушильная машина
  • TWINWash
• Малый прибор
  • Утюг
  • Диспенсер для воды
  • Пылесосы
  • Нагреватель для душа
  • Улавливатель клещей
  • Массажер
  • Убийца насекомых
  • Ящик для ключей
  • Отпариватель для одежды
• Здоровье и красота
  • Бритва
  • Машинка для стрижки
  • Щипцы для завивки волос
  • Фен
  • Выпрямитель для волос
  • Парикмахерская

• Сортировать по бренду
  • • 3D
    • Американский дом
    • Асахи
    • Blueair
    • Бревиль
    • Перевозчик
    • Condura
    • Корона
    • Девант
    • Эльба
    • Электролюкс
    • Евротек
    • Эверест
    • Ezy
    • Fujidenzo
    • Haier
    • Ханабиси
    • Hisense
    • Imarflex
    • Кельвинатор
    • Колин
    • Koppel
    • Лагермания
    • LG
    • Марки
    Митсубиси
    • Панасоник
    • Philips
    • Prestiz
    • Samsung
    • Sharp
    • Sony
    • Speed ​​Queen
    • TCL
    • Tekno
    • Водоворот
    • Белый Вестингауз
    • Xtreme
• Бесплатная доставка
• 11. 11 Продажа.
  • Телевизоры
  • Холодильники
  • Стиральные машины
  • Кондиционеры
  • Очистители воздуха
  • Кухонная техника
  • Мелкая бытовая техника
  • Домашние развлечения
• Поддержка
• Филиалы

Послепродажная поддержка

Электронная почта: support @ ansons.ph

Сортировать по категориям

• Кухонная техника
  • Микроволновые печи
  • Кофеварка
  • Индукционная плита
  • Чайник
  • Соковыжималка
  • Рисоварки
  • Тостер
  • Блендер
  • Турбо-бройлер
  • Кофеварка
  • Скороварка
  • Тостер для духовки
  • Миксеры
  • Гриль
  • Газовая плита
  • Фритюрница
  • Пароварка
  • Котел
• Кондиционеры
  • Инверторные кондиционеры
  • Сплит Тип
  • Тип окна
  • Воздухоохладитель
• Очистители воздуха
• Телевидение
  • 4K UHD телевизор
  • 3D и Smart TV
  • Nano Cell TV
  • QLED телевизор
  • OLED-телевизор
  • Смарт ТВ
  • LED телевизор
  • Android TV
• Посудомоечные машины
• Электрические вентиляторы
  • Напольный вентилятор
  • Настольный вентилятор
  • Корпусный вентилятор
  • Напольный вентилятор
  • Башенный вентилятор
  • Настенный вентилятор
  • Потолочный вентилятор
• Смартфоны
• Домашние развлечения
  • Динамики
  • Саундбар
  • Magic Sing
  • Стойка для микрофона
  • Усилители
• Диапазоны
  • Встраиваемая варочная панель
  • Духовой шкаф
  • С

.
