Фактически у каждого человека среди множества бытовой техники в обиходе есть стиральная машинка. Мы настолько привыкли к ней и ее помощи, что уже невозможно представить, как наши мамы и бабушки обходились без этого чудо-устройства. Но что же входит в устройство стиральной машины “Индезит”, “Самсунг” или другой торговой марки? Сегодня мы с вами разберемся, из чего состоит данное устройство.

Знания о конструкционных особенностях агрегата для стирки помогут вам в случае поломки или выхода из строя. При небольшой неисправности вы можете устранить ее самостоятельно, а в более сложных случаях — стоит обращаться в сервисный центр или к более опытным мастерам.

к содержанию ↑

Основные узлы стиральной машины

Устройство стиральной машины “Индезит”, “Самсунг” или другой марки представляет собой сложный механизм, который был усовершенствованный множеством специалистов и ученых.

Важно! Среди множества брендов на рынке стиральных машин сложно выбрать лучшего производителя и модель. Наш отдельный выбор поможет вам разобраться в отличиях техники разных торговых марок и их условиях сервисного обслуживания. Переходите по ссылке «Стиральная машина какой фирмы лучше?»

Любой механизм начинается с корпуса. В данном случае он состоит из задней и передней стенки, панели, крышки и дна. Внутри такого каркаса расположенное множество сложных узлов и систем. Также в комплектацию входят дополнительные индивидуальные датчики, которые отвечают за вибрацию, протечку воды, защитные устройства и другие функции.

Основные узлы стиральной машины Indesit:

бак;
барабан;
панель управления с электронным индивидуальным модулем;
корпус с крышкой;
люк;
задняя стенка;

электродвигатель;
электрическое оборудование;
подшипники;
клапан набора воды;
сливной специальный насос;
амортизаторы;
пружины.

Важно! Перед включением стиральной машины обязательно ознакомьтесь с инструкцией, а также узнайте, что обозначают значки на стиральной машине, чтобы правильно выбрать режим для стирки белья.

к содержанию ↑

Электронный блок

Одной из самых главных деталей в устройстве стиральной машины “Самсунг”, “Индезит” является электронный блок. Он включает в себя плату, модуль управления и программатор. Это — основные элементы, которые отвечают за все те действия, совершающиеся внутри агрегата.

На более ранних моделях вы можете встретить программаторы, которые отвечали за все функции устройства. Однако сейчас на смену данной комплектующей пришел электронный блок, который устанавливается сразу за панелью управления. Именно он отвечает за весь процесс стирки, выполняет разные функции, следит за работой сливного насоса и скоростью работы барабана во время отжима и много еще чего другого.

Важно! Электронные блоки существуют во всех современных устройствах, которые предназначены для стирки. Главная их составляющая — модуль управления. Это — довольно дорогая деталь и по конструкционным особенностям она очень сложна. Если у вас возникли несоответствия именно с этой деталью, мы настоятельно рекомендуем вам обратиться в сервисный центр или же к специалистам, так как самостоятельно устранить поломку невозможно.

На этапе установки техники и ее монтажа надо четко соблюдать определенные правила. Иначе — есть риск не только поломки машинки при первом же запуске, но и угрозе для здоровья пользователя.

Чтобы ничего не испортить и наладить эффективную работу оборудования, следуйте пошаговым инструкциям, когда соберетесь подключить стиральную машину к электричеству.

к содержанию ↑

Работа бака и барабана

Барабан — это самая простая составляющая часть в устройстве стиральной машины “Индезит”. По сути, это — большая емкость, в которую мы грузим грязное белье для стирки. Бак — это посуда в которую набирается жидкость, в последующем она нагревается. Именно в эту же часть попадает моющее средство.

Через небольшие отверстие жидкость и порошок проникают в барабан и запускается процесс стирки. Закрепляется бак легко, с помощью пружины, которая крепится к корпусу с внутренней стороны. Снять его для чистки или последующей разборки агрегата не представляется сложным.

Важно! Для того чтобы техника длительное время не выходила из строя, за ней следует правильно ухаживать. В нашем отдельном обзоре мы дали подробную информацию, как проводить профилактику стиральной машины.

к содержанию ↑

ТЭН и работа электродвигателя

Тепловой нагревательный элемент отвечает за то, чтобы в агрегате была горячая вода. Все мы прекрасно знаем о том, что стирка эффективна лишь в том случае, если оно происходит с помощью теплой жидкости, а не холодной. Нагрев воды происходит в баке по соседству со стиральным порошком, посредством механического действия вращающегося барабана.

Важно! Движение барабана обеспечивается мощным электродвигателем — устройством, которое расположено в нижней части бака.

Существуют 4 вида двигателей:

трехфазный;
бесколлекторный;
асинхронный;
коллекторный.

Важно! Существуют модели, которые не оснащены ремнем. Данные агрегаты лучше, чем аналогичные с ременной передачей. При такой комплектации снижается вибрация, количество энергии, которая тратится на вращения барабана.

Агрегат более вместительный и занимает меньше места, так как его габариты стали меньше. Количество шума снизилось по сравнению с другими, предыдущими моделями. Именно такое устройство стиральных машин отличает многие модели торговых марок “Самсунг” и “Индезит”.

Важно! На нашем сайте полезных советов есть много статей о стиральных машинах Индезит, их неисправностях и устранении поломок. Ознакомьтесь с изложенной информацией в предложенных ниже постах:
Стиральная машина Индезит — неисправности;
Стиральная машина Индезит.

к содержанию ↑

Как происходит процесс стирки?

Давайте поэтапно рассмотрим процесс стирки в устройстве стиральной машины-автомат, и узнаем, какие детали, за что отвечают при выполнении этой операции:

На начальном этапе происходит набор воды.

Поступает она через специальный заливной шланг, расположенный сзади устройства и подключенный к водопроводу. За количество набранной воды отвечает прессостат. В современных моделях существует датчик, который самостоятельно рассчитывает количество воды на определенный вес белья, положенного в барабан. Это позволяет экономить электричество и воду. Наш отдельный пост посвящен целиком рассмотрению темы, сколько воды потребляет стиральная машина-автомат за одну стирку.
Начинается стирка. Во время выполнения всей операции постоянно происходит набор воды и небольшое количество сливается. За подачу воды в устройство во время стирки отвечает клапан, который открывается и закрывается с помощью модульного блока. За слив отвечает насос, расположенный внизу устройства.
Перед сливом расположен фильтр, который собирает в себе весь мусор: грязь, песок, пуговицы и много другого сора. Через каждые две-три стирки его желательно очищать. Закрывается он панелькой, которая легко открывается с помощью пальцев.
На этом этапе включается теплонагревательный элемент, который расположенный под баком и отвечает за нагрев воды до определенной температуры. В устройстве существует прибор, контролирующий этот показатель.
По завершению основной стирки следует программа отжима, в результате которой барабан вращается с высокой скоростью.
Завершение стирки. После окончания действия программы на протяжении трех минут вы не можете открыть окошко устройства. Однако по истечении этого времени, вы сможете достать и развесить белье.

Важно! К сожалению, бывают случаи, когда проще купить новую стиральную машину, чем ремонтировать старую. Это может быть связано как со стоимостью ремонта, так и с отсутствием запчастей. В этом случае вам будет полезна наша статья «Куда деть старую стиральную машинку?».

к содержанию ↑

Видеоматериал

Мы вам рассказали об устройстве стиральной машины-автомат. Знайте, умейте ремонтировать и пусть ваш агрегат прослужит очень долго!

Опубликовано 17.03.2017 Обновлено 27.04.2018 Пользователем

Принцип работы стиральной машины и ее устройство, схема работы, алгоритм и механизм Indesit, LG, Samsung, Ariston, Electrolux, Bosch

Независимо от марки автоматической стиральной машинки устройство моделей с фронтальной загрузкой практически идентично у разных производителей. Разбираться в устройстве такой техники следует любому ее владельцу. Это поможет понять, как работает машинка-автомат, что могло выйти из строя при разных проблемах, а также удастся ли справиться с поломкой своими руками.

К основным узлам машинки автомат относят:

Корпус;
Бак;
Барабан;
Систему залива воды;
Прессостат;
Электродвигатель;
ТЭН;
Сливную систему;
Блок управления.

Корпус

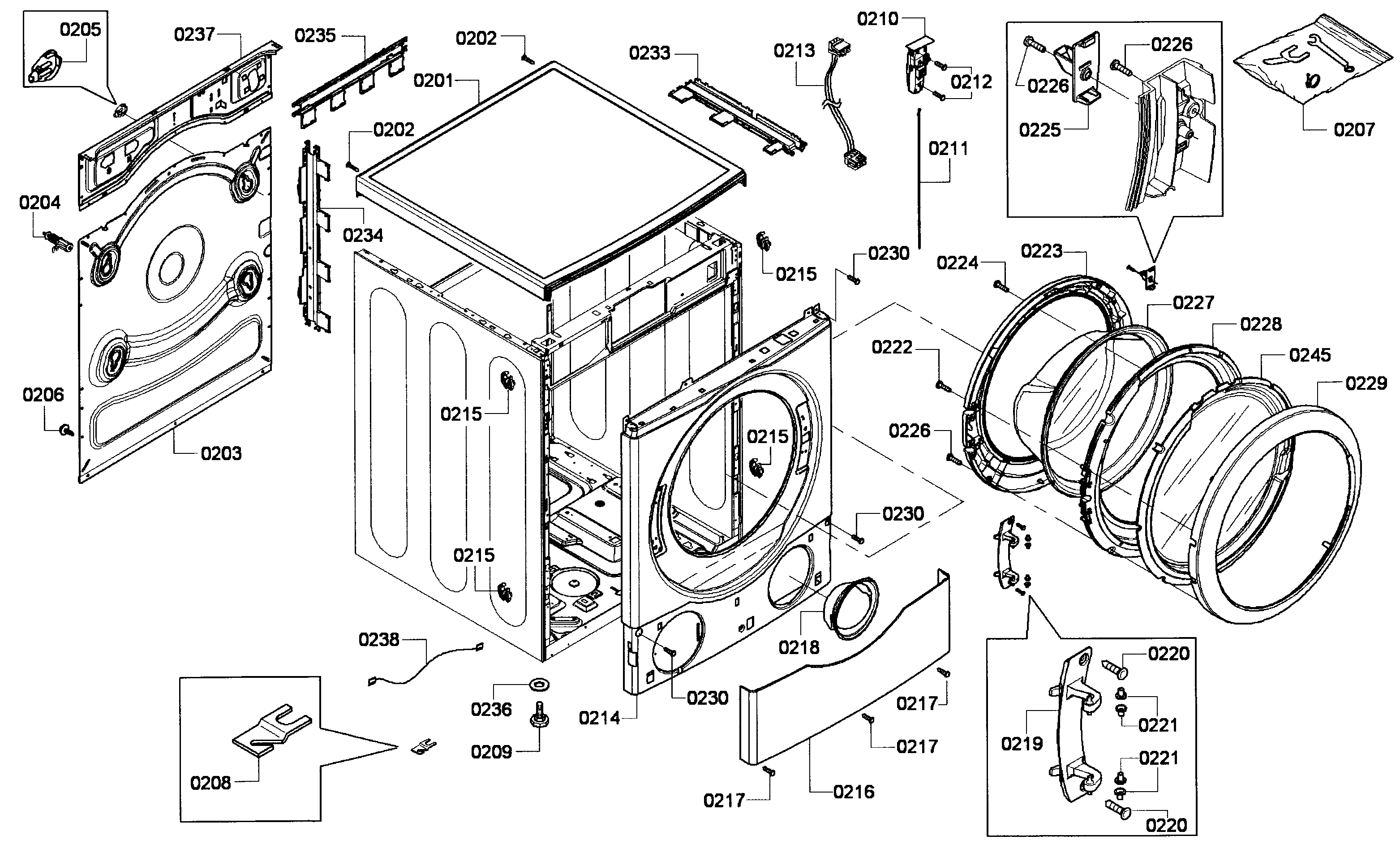

Все элементы стиральной машины, независимо от марки — Indesit, LG, Samsung, Ariston, Electrolux, Bosch или другой, располагаются внутри ее металлического корпуса. В корпусе выделяют основание, переднюю панель с люком, верхнюю крышку, боковые стенки, а также заднюю стенку.

В верхней части передней стенки корпуса располагается панель управления, а в левом углу находится контейнер для загрузки моющего средства (дозатор). Обычно в таком контейнере предусмотрено 3 ячейки (две для порошка и одна для жидкого средства), но их может быть больше или меньше в зависимости от модели (от 1 до 5). Загруженный в дозатор порошок через один или несколько патрубков попадает внутрь бака под действием струи воды.

По центру передней стенки находится люк стиральной машины. В нем выделяют такие части, как резиновая манжета люка и устройство, отвечающее за блокировку люка во время стирки. Внутри манжета крепится к баку посредством хомута. Благодаря блокирующему устройству дверца не может быть открыта в процессе стирки. Чаще всего в таком устройстве имеется термоэлемент, поэтому после окончания стирки дверца некоторое время остается закрытой.

Система залива воды

Сигнал к набору воды поступает с управляющего модуля на электромагнитный клапан, к которому подключен шланг для залива воды. Данный шланг должен быть подсоединен к водопроводу.

Бак и барабан

Бак считают основным и наиболее объемным элементом машины-автомат. В нем может вмещаться 35-60 л воды. Чтобы во время стирки аппарат не вибрировал излишне сильно, бак не соединен с корпусом жестко. Для его поддержки в верхней части машинки есть две или четыре пружины, а в нижней – два или четыре амортизатора. Кроме того, чтобы исключить дисбаланс и сильную вибрацию бака во время стирки, на нем закреплены бетонные противовесы. Благодаря такой конструкции корпус во время работы техники, несмотря на колебания бака, остается неподвижным.

Внутри бака расположен барабан, связанный ременной передачей либо прямым приводом с двигателем. В барабан загружается белье, а после включения программы стирки в него через множество отверстий начинает поступать вода с моющим средством. Спереди бак соединен с барабаном резиновой манжетой, обеспечивающей герметичность, а в задней части вал барабана проходит сквозь бак к подшипниковому узлу.

Для изготовления барабана обычно используют нержавеющую сталь, а бак может быть как стальным, так и из пластика. Второй вариант стоит дешевле, но отличается большей хрупкостью и меньшим сроком службы. Зачастую бак имеет две половины, которые соединяются болтами либо с помощью хомута, но во многих машинках встречаются неразборные баки.

Сливная система

Главными элементами системы слива машинки-автомат являются сливная помпа и пластиковый сливной гофрированный шланг длиной 1-4 метра. Одна часть шланга крепится к насосу с помощью хомута, а вторая выводится в канализационную систему.

Слив в норме должен выполняться несколько раз во время стирки. В устройстве насоса выделяют моторчик, крыльчатку и «улитку», к которой подключают шланги. Насос чаще всего является синхронным. Работой насоса управляет электронный модуль.

Поскольку наиболее частой неисправностью сливной системы является выход насоса из строя вследствие его засора, устройство машинки предусматривает возможность легкого доступа к насосу для его регулярной очистки. Проверять и чистить фильтр насоса рекомендуют минимум раз в 6 месяцев.

Блок управления

Этот узел стиральной машиной командует всеми другими элементами, поэтому его смело можно назвать «мозгом» аппарата. Его также называют программатором, электронной платой или модулем управления. Именно из такого блока отдаются команды, которые выполняются системой залива, ТЭНом, барабаном, сливным насосом и другими деталями.

Блок управления является наиболее сложной и дорогостоящей частью стиральной машины. В его устройстве выделяют цифровой индикатор, благодаря которому пользователь знает все о работе аппарата. В большинстве моделей при неисправности такой индикатор начинает показывать код ошибки. Узнав его расшифровку, можно определить, в чем суть поломки и можно ли с ней справиться без вызова мастера. Если из строя вышел сам модуль, для его ремонта или замены следует обратиться к специалисту.

Датчики

Работа модуля управления основана на контроле разных датчиков, отправляющих на него информацию обо всех процессах в машинке во время стирки.

Такими датчиками являются:

Прессостат. Так называется датчик, функцией которого является отслеживание уровня воды. Еще одним его называнием является реле уровня. Он бывает электронным либо механическим, а принцип его функционирования – пневматический. Как только прессостат отправляет сигнал на модуль управления о достаточном количестве воды в баке, машинка продолжит свою работу.
Воздушная камера. Такая деталь из пластика находится рядом со сливным патрубком и важна для работы прессостата. Когда бак наполняет вода, давление воздуха в данной камере пропорционально увеличивается вместе с давлением воды. Через небольшой штуцер давление передается на прессостат.
Термостат. Такой датчик расположен в нижней части бака. Главной функцией этого датчика является определение температуры воды в баке и передача данных на управляющий модуль.
Таходатчик. Его основная работа заключается в контроле оборотов двигателя, что важно для разных режимов стирки и процесса отжима.

Нагреватель

Расположенный внутри стиральной машины ТЭН ответственен за нагрев воды во время процесса стирки. Мощность нагревателя чаще всего составляет в пределах от 1800 до 2200 Вт. Он находится внизу бака и считается одним из самых уязвимых элементов такой техники. Его поломка – одна из самых распространенных и чаще всего возникает вследствие накопления на поверхности нагревателя накипи.

Двигатель

Основной функцией двигателя в стиральной машинке является обеспечение вращения барабана. Чаще всего в машинке-автомат установлен коллекторный двигатель, но вы можете встретить модели с бесколлекторным либо асинхронным двигателем.

В моделях с прямым приводом крепление двигателя произведено к барабану (к его задней стенке). Такой вид электродвигателя в стиральной машине называют более эффективным. Его вращение требует меньше энергии, а уровень вибрации и шума от аппарата с прямым приводом также будет меньшим. Кроме того, такой двигатель занимает меньше места, что позволяет создавать машинки с компактными габаритами.

В моделях с ременной передачей имеется шкив, который расположен сзади бака. Он соединен с двигателем посредством приводного ремня. Когда включение мотора запускает движение ремня, шкив начинает вращаться и тем самым обеспечивает и вращение барабана. Основным недостатком такой конструкции машинки является износ ремня под воздействием эффекта трения. Кроме того, такая стиральная машина вибрирует при работе больше, чем модели с прямым приводом.

Про устройство стиральной машины и ее принцип работы хорошо рассказано в следующем видео.
