Устройство и принцип работы посудомоечных машин

Пока что посудомоечная машина, способная избавить от неприятной процедуры мытья посуды и в несколько раз уменьшить расход воды, на наших кухнях встречается нечасто. Но, возможно, заочно познакомившись с этим чудом техники, вы всерьез задумаетесь о его приобретении…

Устройство и принцип работы посудомоечных машин

Современные посудомоечные машины различаются размерами, дизайном, набором функций. Существуют модели посудомоечных машин отдельно стоящие и встроенные посудомоечные машины. В последнем случае ПММ помещается в специально отведенный для ее установки шкаф, а на дверцу посудомоечной машины навешивается декоративная панель. Во всем остальном встроенные и отдельно стоящие посудомоечные машины идентичны. Если описывать предельно просто конструкцию посудомоечной машины, то можно сказать, что она состоит из следующих частей:

• блока питания;
• панели управления;
• камеры, в которой выполняется мытье посуды;
• дверцы, с расположенными на ней отсеками для моющего средства и ополаскивателя;

• нагревательного элемента;
• водного фильтра;
• широкой трубы, по которой вода поднимается вверх;
• подвижно закрепленных насадок-вертушек, с отверстиями малого диаметра на краях;
• насоса, обеспечивающего поступление, циркуляцию и удаление воды;

После того, как вы включили посудомоечную машину, в нее начинает поступать вода. Посудомоечная машина нагревается до заданной температуры, далее в нее добавляется моющее средство и получившийся раствор при помощи насоса поступает в трубу, а оттуда – в вертушки (коромысла). Поскольку отверстия на их концах довольно узкие, здесь создается высокое давление воды, и ее тонкие струи, с силой бьющие по посуде, смывают с нее остатки пищи, жир, грязь.

Как и в любом агрегате, имеющем дело с водой и с ее нагревом, в посудомоечной машине предусмотрена система защиты от накипи: на дне камеры находится емкость, куда засыпается специальная соль, смягчающая воду. Делать это нужно обязательно, поскольку иначе накипь, постепенно откладываясь на всех деталях, приведет к выходу машины из строя.

Режимы работы посудомоечных машин

В самой простой посудомоечной машинке реализованы три режима:

• Для сильно загрязненной посуды – вода греется до 70-ти градусов;
• Стандартный режим – нагрев до 65-ти градусов;
• Быстрый режим для мытья хрупких изделий (бокалов, рюмок…) или слабо загрязненной посуды – нагрев до 45-ти градусов;
• Экономный режим, обеспечивающий минимальные затраты электроэнергии и воды за счет увеличения времени работы устройства, при котором вода нагревается до 50-ти градусов. Подходит для незначительно загрязненной посуды.

В более «продвинутых» моделях посудомоечных машин могут быть предусмотрены и другие режимы, в основном, служебные, предназначенные для ухода за самой машинкой: очистка, обеззараживание поверхности и т.д.

Весь процесс автоматической мойки посудомоечных машин можно разделить на 5 циклов:

• Замачивание. Эта функция реализована не во всех моделях и предназначена для улучшения качества мытья в случае сильно загрязненной посуды с засохшими на ней остатками пищи;
• Предварительное ополаскивание, выполняющееся холодной водой. Его цель – смыть наиболее крупные загрязнения. Вода после ополаскивания удаляется;
• Мойка посуды выполняется водой заданной температуры, которая, собираясь внизу, поступает в фильтр, очищается, снова нагревается и после этого опять подается в коромысла. Цикл повторяется многократно, количество циклов зависит от заданной программы;
• Далее следует первое и второе ополаскивание;
• Сушка посуды.

На стандартную мойку уходит около трех часов. Разумеется, даже самая медлительная хозяйка справится с работой быстрее, но это, пожалуй, единственное преимущество ручной мойки. В плане чистоты посуды и экономии воды, посудомоечное устройство, безусловно, лидирует.

Кроме того, применение специальных составов для ополаскивания, под большим давлением обрабатывающих поверхность посуды, позволяет полностью удалить с нее остатки используемых агрессивных очищающих средств, что при ручной мойке практически невозможно.

Основные правила эксплуатации посудомоечной машины

Чтобы ваша машинка исправно функционировала, перед ее покупкой поменяйте старые металлические водопроводные трубы на пластиковые, установите фильтры грубой и тонкой очистки воды. Помните, что розетка, в которую будет включаться ПММ, должна быть заземлена.
Вместе с посудомоечной машиной вам предстоит приобрести следующие расходные материалы:

• Соль. В качестве более дешевого альтернативного варианта возможно использование обычной кухонной соли, но она будет расходоваться быстрее;
• Моющее средство. Может продаваться в виде порошка или геля;
• Жидкость для ополаскивания, нейтрализующая остатки агрессивной «химии», избавляющая от мутных пятен на стеклянных изделиях и ускоряющая процесс сушки.

Их расход во многом будет зависеть от класса жесткости воды в вашем регионе. Поэтому заранее узнайте значение этого параметра, позвонив в соответствующую службу: эти сведения понадобятся вам для начального программирования машинки. Настройки задаются единожды и сохраняются в памяти устройства.

Кроме того, можно приобрести таблетки, совмещающие в себе все три компонента, а также обеспечивающие очистку самой машинки, но их использование целесообразно для устройств, рассчитанных на большие объемы посуды. В случае маленькой ПММ рекомендуется применять порошки, а таблетку использовать раз в неделю.

В машинке есть датчики и световые индикаторы, которые покажут, что пора заполнить отсек для соли или ополаскивающего состава. Самого же моющего средства используется столько, сколько вы положите: указанные производителем нормы обычно завышены, но, немного поэкспериментировав, вы определите нужный объем, и сможете на этом немного сэкономить.

В некоторых моделях предусмотрена возможность уменьшить время сушки за счет увеличения ее температуры. Если вы решите ею воспользоваться, то помните, что это приведет к увеличению расхода электричества. Кроме того, хрупкая посуда может треснуть, если вы сразу после сигнала окончания работы откроете дверцу.

Соблюдайте правила укладки посуды, от этого во многом зависит качество мойки:

• Тарелки должны стоять в специальных пазах вертикально, с небольшим наклоном;
• Вилки, ложки, ножи помещаются в предназначенную для этих целей корзину, загрязненной частью вверх;
• Крупные столовые приборы укладываются горизонтально на специальную решетчатую полочку;
• Нельзя загружать машинку сверх меры;
• Уложив посуду, проверьте, чтобы ничто не мешало свободному движению вертушек, и только после этого включайте машинку.

Открывать дверцу во время работы не запрещено, но делать эту нужно крайне осторожно: датчик может не успеть блокировать подачу воды, и вас окатит струей кипятка.

Учитывайте, что автоматическая мойка неприменима для деревянной посуды, поскольку дерево от воздействия высокой температуры и агрессивных моющих средств растрескивается. Под запретом эта процедура и для изделий из низкокачественного, склонного к деформациям пластика. Кроме того, алюминиевые поверхности под воздействием компонентов моющих средств теряют блеск и становятся тусклыми. Иногда с дешевой посуды, при изготовлении которой использовались нестойкие красители, смывается рисунок.

Ну, а качественному фаянсу, фарфору, пластику, эмалированным изделиям, посуде из нержавейки, стекла, хрусталя, противням и чугунным решеткам газовой плиты посудомоечная машинка никогда не сможет навредить и обеспечит их безукоризненную чистоту, избавив вас от тяжелой работы.

Устройство посудомоечной машины

Выбирая посудомоечную машину нельзя не задаться вопросом как она работает. Осознав происходящее внутри убеждаешься в качестве выполняемых процессов и лучше понимаешь за что отдает такие средства. Принцип работы посудомоечной машины в чем-то похож на стиральную, но с существенным отличием: предметы в ней остаются неподвижными (в отличие от белья), а действие происходит за счет передвижения рабочих узлов аппарата.

---

Устройство посудомоечной машины

Принцип работы посудомоечной машины прост и подразумевает обеспечение притока жидкости, замешивания в нее моющих средств, обработки давлением посуды и удаления грязной воды. Далее обеспечивается полоскание с применением химических средств для запаха или просто чистой водой.

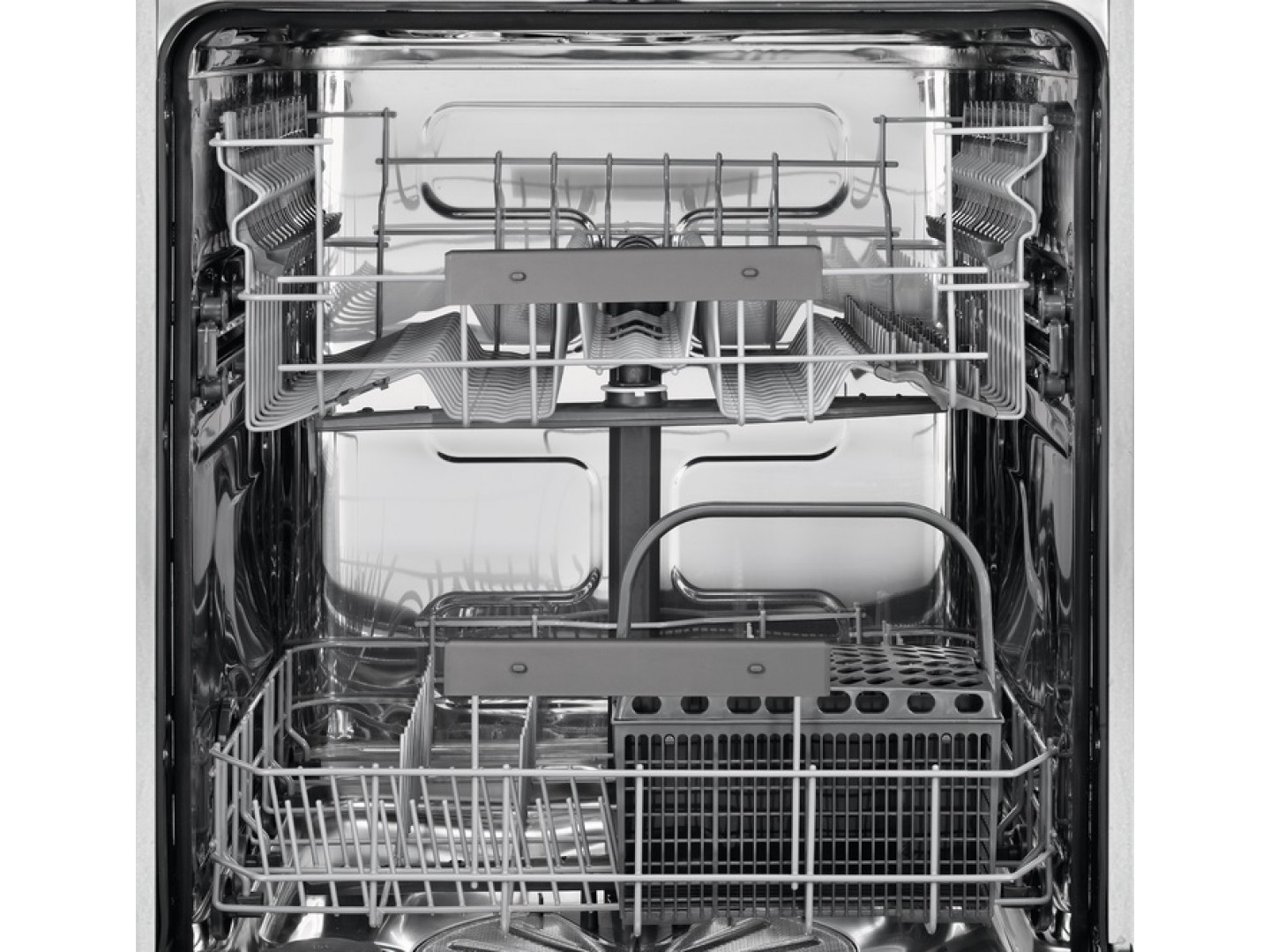

Для доступного пользователю обзора имеется два лотка предназначенные под загрузку: в нижнем устанавливают тарелки, вилки, ложки и ножи, а в верхнем размещают блюдца, чашки, стаканы и миски. На дверце находятся отсеки для моющего средства и ополаскивателя.

Панель управления расположена вверху на фронтальной стороне, а кнопки могут находиться там же или непосредственно в дверце (даже в торцевой ее части у некоторых моделей).

Внутри аппарата находятся другие важные узлы:

• замок дверей, препятствующий случайному открытию и разбрызгиванию воды;
• верхний и нижний распылители, обеспечивающие вращение и разнонаправленное действие потока жидкости;
• нагреватель, создающий нужную температуру воды;
• поплавковый регулятор, определяющий уровень;
• клапан подачи жидкости;
• каналы для дренажа;
• отверстия для подачи воздуха;
• регенератор соли, обеспечивающий смягчение воды;
• реле давления;
• защита от переполнения;
• насос для циркуляции;
• поддон для сбора воды;
• дренажная помпа;
• вентилятор сушки.

Работает посудомоечная машина под руководством электронной платы, контролирующей процесс от начала и до конца. Для настройки особенностей мойки используются кнопки на фронтальной панели. Если была забыта какая-то посуда, то открытие дверцы во всех ПММ запрограммировано на постановку процесса на паузу, поэтому добавить пару тарелок можно всегда.

Что происходит внутри посудомоечной машины

Принцип работы посудомоечной машины прост и выполняется со следующими этапами:

1. Грязная посуда закладывается пользователем в отсеки строго по предназначению, добавляется моющее средство в контейнер и запускается программа.
2. Аппарат сам набирает нужный объем воды через подключенный к водопроводу шланг. За это отвечает датчик жидкости и электромагнитный клапан. Вода проходит через специальные фильтры, благодаря которым удаляется соль и она становится мягче.
3. Далее в работу вступает ТЭН, греющий воду в согласии с выбранной программой.
4. Агрегат периодически пропускает воду через контейнер, забирая моющее в общий поддон.
5. Теперь мыльная жидкость начинает разбрызгиваться насосом и вращающимися распылителями, установленными вверху и внизу. Сильная струя сбивает частички пищи, жир, отмывает засохшие пятна.
6. После этого грязная вода откачивается дренажной помпой и процесс мойки повторяется.
7. На предпоследнем этапе набирается холодная вода для полоскания. Она удаляет пену и делает посуду окончательно чистой.
8. Последней стадией является сушка горячим воздухом, подаваемым через тепловой вентилятор. Капли воды стекают в поддон или испаряются.

По окончании цикла необходимо открыть отсек и достать посуду. Ее можно сразу расставлять на полки в кухонных шкафах, поскольку она сухая. Если мылись бокалы, то придется их натереть вручную, поскольку следы от капель машинка не убирает.

Как долго работает посудомоечная машина

Некоторые покупатели, изучая принцип работы посудомоечной машины, задаются вопросом о продолжительности цикла, чтобы знать через какое время они получат чистую посуду. Это зависит от выбранной программы. В любой посудомойке предусмотрено минимум три режима.

Предварительное полоскание занимает 15 минут и применяется в случае очень грязной посуды с засохшей пищей. Стандартный режим длится около 90 минут и происходит при температуре 50-60 градусов, обеспечивая качественный результат. Для жирных тарелок и чашек не имеющих засохших следов применяют интенсивный режим с температурой 80 градусов, длящийся 120-165 минут.

В более дорогих моделях присутствует деликатная мойка, подходящая для бокалов и другой хрупкой посуды. Во всех случаях принцип работы посудомоечной машины остается одинаковым, только разнится температура нагрева ТЭНом и время обработки струей воды.

Посудомоечная машина устройство и принцип работы

Посудомоечная машина, как и другие виды бытовой техники, призвана помогать людям в быту. Ни для кого не секрет, что мытьё посуды отнимает много времени, и после этого процесса требуется ещё и уборку делать, так как повсюду остаются остатки моющего средства, мелкие частички пищи.

Бытовая техника позволяет сократить время работы человека на кухне, и это время можно потратить на более приятные и полезные дела. Для того, чтобы посудомоечная машина служила долго, нужно уметь правильно её использовать. А чтобы правильно использовать, нужно сначала узнать, в чём состоит работа посудомоечной машины. Этим мы сейчас и займёмся.

В чём состоит принцип работы посудомоечной машины?

Что из себя представляет посудомоечная машина, её устройство и принцип работы? Чтобы разобраться в этом вопросе, нужно для начала узнать о составных частях посудомойки, потом следует разобраться, как работает каждый узел, и какую роль играет его работа в целой системе, и только потом можно будет представить себе, как работает посудомоечная машина.

Внутреннее устройство посудомоечной машины состоит из:

• Шланга, по которому поступает вода в машину.
• Контроллера подачи воды в машину.
• Электромагнитного клапана подачи воды.
• Электромагнита.
• Воздушного дренажа.
• Конденсатора.
• Солевого обменщика (обменника).
• Резервуара для соли.
• Датчика и реле давления воды.
• Датчика уровня воды с трубкой.
• Циркуляционного насоса.
• Нагревательный элемент.
• Дренажного насоса
• Обратного клапана (дренажной системы).
• Шланга отвода грязной воды.

Так нагревается вода в посудомоечной машине.

Зачем нужен магнит?

Если почти все элементы интуитивно понятны, то поясним, для чего нужен электрический магнит в машине. Это магнит направленного действия. Включается он только тогда, когда вода поступает в посудомоечную машину из водопровода.

Магнитная индукция способна воздействовать на химические примеси в воде, и вода становится более мягкой. Это улучшает как само качество мойки посуды, так и позволяет сберечь внутренние элементы машинки. В частности, на внутренних элементах и ТЭНе образуется куда меньше накипи и прочих отложений, если воду предварительно намагнитить.

Зачем нужна соль и солевой обменщик (обменник)

Специальная соль для посудомоечной машины – это не обычная столовая соль. Столовую сыпать в посудомоечную машину запрещено. Специальная соль также улучшает моющие свойства воды, помогает разрушать загрязнения, предотвращает образование биологических отложений внутри посудомоечной машины. Также соль убивает бактерии, которые могут быть на посуде.

Так как соль не поступает в танк посудомойки в чистом порошковом виде, а в виде раствора, то этот раствор сначала нужно приготовить.

В резервуаре для соли вода смешивается с солью и растворяет её. Получается сильно обогащённый раствор соли. Такой раствор не должен попадать в танк, и посему он попадает в обменщик. Там он размешивается с большой порцией воды, достигает допустимой концентрации и отправляется в танк. На этом работа обменщика завершается.

Что такое солевой обменщик (обменник)

Его называют обменщик или обменник. Это маленький резервуар, встречается в более дорогих машинах. Идёт сразу после контейнера для посудомоечной соли внизу машины. В дешёвых машинах соль обменивается в самом резервуаре. В дорогих машинах этот маленький контейнер смешивает обогащённый солевой раствор с водой до такой меры, которая необходима. Блок управления меряет жёсткость воды, и определяет какой концентрации должен быть раствор.

В дешёвых машинах его нет и соль хранится и смешивается в одном месте. Естественно, никакого слежения за концентрацией – нет.

Для чего нужен обратный клапан?

Тут всё просто. Так как клапан работает в дренажной системе и по своей сути завершает процесс откачивания отработанной воды в канализацию, он призван не пропускать поток грязной воды обратно в машину. Во время работы дренажного насоса клапан пропускает воду в канализацию, а обратно нет.

Что происходит внутри посудомоечной машины при запуске

Как работает посудомойка? Принцип работы всех посудомоечных машин, немного отличается – в зависимости от марки и производителя. Но в своей основе он идентичен у всех.

Процесс мойки контролируется от самого начала до самого конца программой. Программу выполняет центральный блок управления, на базе маломощного процессора. Его мощности достаточно для работы посудомойки.

Программы мойки содержатся в блоке ППЗУ посудомоечной машины. А данные система получает от большого количества различных датчиков. Основными датчиками считаются: датчик температуры, датчик уровня воды, датчик давления. Без этих трёх датчиков работа машины не возможна.

В разных посудомойках разного класса могут быть и разные дополнительные датчики.

Блок управления посудомоечной машины.

После загрузки посуды и заправки моющего средства, пользователь включает нужную программу, и запускает машину. Блок управления определяет нужные параметры программы, заданную температуру, длительность. Получает данные от датчиков и определяет дальнейшие действия. После чего открывается заливной клапан.

Вода начинает поступать в машину. Как только наберётся нужное количество, центральный блок управления получает данные о температуре воды. Если она ниже заданной программы – включается электрический нагреватель и вода подогревается до нужной температуры.

Как только температура воды достигает нужной отметки, происходит подача моющего средства. При этом блок управления проверяет и давление воды в системе. Если давления недостаточно для качественной мойки, на табло появится код ошибки.

Для мойки посуды нельзя применять обычное мыло. Также нельзя применять и не ориентированные на посудомоечные машины, моющие средства. Это чревато излишним образованием пены и выхода машины из строя.

За рециркуляциюу воды в посудомоечной машине отвечает специальный насос. Именно он создаёт нужное давление внутри водных каналов посудомойки. От него зависит, с какой интенсивностью струи воды будут попадать на посуду. От его исправности зависит качество работы посудомоечной машины.

Для чего нужны лопасти в посудомоечной машине?

Все видели в танке посудомойки узлы, которые похожи на лопасти вентилятора. Они присутствуют в каждой машине и выполняют очень важную функцию. Похожи они на лопасти не только формой, но и действием. Они вращаются.

Дело в том, что в этих лопастях есть небольшие отверстия, расположенные под углом. Из этих отверстий под большим давлением поступает вода, которая и приводит их в движение. Эти лопасти – не что иное, как распылители. Вращаясь, они равномерно поливают посуду водой, что обеспечивает качественное отмывание посуды. По сути, моет посуду именно этот распылитель.

Процесс сушки и ополаскивания

После завершения активной фазы мойки, отработанная вода сливается из машины при помощи дренажного насоса. Как только вода будет слита, машина набирает новую порцию воды уже для ополаскивания. Ополаскивание происходит по той же схеме, что и активная фаза мойки. За исключением добавления соли и моющего средства. Ополаскивается чистая посуда только чистой водопроводной водой.

В зависимости от типа и класса посудомоечной машины, процесс сушки может быть активным и конденсационным. При активной просушке, работает воздушный вентилятор, который потоками горячего воздуха сушит посуду. Но чаще встречаются конденсационные типы посудомоечных машин.

Остатки воды испаряются с поверхности посуды, пары оседают на стенках танка и стекают в поддон. При конденсационном типе сушки не бесполезным будет приоткрыть дверцу посудомоечной машины после завершения программы мойки. Это позволяет быстрее и лучше высохнуть посуде.

Какие существуют основные программы для посудомоечных машин?

Многих пользователей интересует не только информации о том, как именно работает посудомоечная машина, а как она работает при той или иной программе. Это нужно людям для того, чтобы определить какую посуду и при каком режиме мыть. Большинство пользователей сразу задают вопрос о самой короткой и самой длинной программах мойки. А также о различиях этих программ.

По этому поводу можно сказать одно. Все циклы мойки примерно одинаковы. От разных программ зависит количество времени, рассчитанное на мойку и применение того или иного количества моющего средства. Также на время мойки влияет заданная температура мойки. Дело в том, что для нагревания воды тоже требуется время, и для поддержания температуры тоже. Чем выше заданная температура, тем продолжительнее будет весь процесс мойки.

Основные фазы мойки посуды во всех режимах одинаковы. Во всех режимах присутствует активная фаза мойки с моющим средством и солью, ополаскивание чистой водопроводной водой и сушка. В некоторых машинах сушку можно отключить вручную, когда производитель сервиза рекомендует протирать посуду салфеткой или просушивать на салфетке.

В среднем продолжительность программы равна:

1. При 30 – 45° С время займёт 90 минут.
2. При 45 – 65° С время займёт 160 минут.
3. При 65 – 80° С время займёт 130 минут.
4. Режим быстрой мойки не более 45 минут.
5. Дополнительное предварительное полоскание от 10 до 15 минут

Приведены средние величины. Они могут немного меняться в зависимости от производителя посудомоечной машины. Но будут примерно такими, как указаны.

Если производитель добавит дополнительные фазы программы мойки, то время может увеличиваться. Тенденции уменьшения времени мойки не наблюдается, так как ещё не изобретён метод улучшения качества и интенсивности мойки, который позволил бы сократить время работы программы.

Для сильно грязной посуды подходит только самый долгий режим мойки при температуре не ниже 60°С. Горячая вода быстро растворить загрязнения и усилит действие моющего средства. Несоблюдение требований выбора режима мойки может повлечь за собой не до конца отмытую посуду на выходе. Программу мойки придётся запускать заново или домывать посуду вручную.

Независимо от производителя и класса посудомоечной машины в ней всегда будут присутствовать, как минимум три основные программы мойки:

• Полоскание посуды. Самый быстрый режим.
• Экономичная мойка. Средний режим для несильно загрязнённой «свежей» посуды.
• Интенсивная мойка. Для сильно грязной посуды, возможно с засохшими загрязнениями.

Все посудомоечные машины поддерживают возможность дозагрузки грязной посудой. Для этого вовсе не нужно отменять программу мойки. Достаточно просто открыть дверцу, машина сама приостановит работу. После закрытия дверцы мойка автоматически продолжится.
Вопреки мифам, что если откроете машину во время работы, то сломаете её, открывать дверцу можно.

Как работает режим половинной загрузки посудомоечной машины?

Пожалуй, это наиболее интересный вопрос. Дело в том, что все фирмы, производящие посудомоечные машины уделяют очень много внимания пиару именно этой функции. Многие пользователи моют посуду в этом режиме, думая, что при этом машина потратит вдвое меньше воды, соли и моющего порошка. Это не так.

Да, данный режим экономит ресурсы, но не наполовину. Экономия составляет от 20 до 30 % от обычного режима мойки. Но это уже ощутимая экономия, если в семье не часто бываю гости, а посуду нужно мыть каждый день.

Продолжительный период использования данного режима позитивно отразится на коммунальных платежах.

На видео: обзор посудомоечной машины Bosch.

Устройство и принцип работы посудомоечной машины индезит. Как работает посудомоечная машина (основные принципы)

Устройство и принцип работы посудомоечной машины индезит. Как работает посудомоечная машина (основные принципы)

Посудомоечные машины довольно слабо распространены в странах СНГ. Согласно данным статистики только около 5% семей пользуется «посудомойками» даже несмотря на то, что цены в настоящее время на такую технику приемлемые.

Основная причина тому – сомнения людей в качестве работы этих бытовых приборов, мол, они не смогут отмыть посуду лучше, чем бы мы сделали это руками. Рассматривая принцип работы посудомоечной машины, мы попробуем развеять этот миф и убедить вас в том что «посудомойка» очень даже полезный прибор.

Описание процессов происходящих в посудомоечной машине

Несмотря на предубеждение людей о том, что посудомоечная машина очень сложный и капризный прибор, скажем, что это совершенно не так. «Посудомойка» относится к технически несложным агрегатам, и разобраться в принципах ее работы совсем несложно. Как только мы устанавливаем посудомоечную машину на место, подключаем к водопроводу, канализации и электросети, а затем загружаем грязную посуду, происходит ряд интересных процессов.

• Сначала мы выставляем программу мойки, жмем кнопку пуск, а затем уходим заниматься своими делами.
• Без нас начинается цикл мойки, который осуществляется без участия человека. Блок управления подает команду, открывается водозаборный клапан и в специальную емкость поступает вода.
• Далее происходит смешение воды с солью. Соль умягчает воду и делает мойку посуды более эффективной. Одновременно с этим модуль управления активирует нагревательный элемент. Дальнейшие процессы не запускаются, пока вода в камере не будет нагрета до нужной температуры (температура задается пользователем).

К сведению! Некоторые модели посудомоечных машин подключены одновременно к горячей и холодной воде. В этом случае система смешивает воду, а термодатчик определяет, соответствует ли ее температура программе.

• Дальнейшие действия посудомоечной машины зависят от заданной программы. Предположим,загруженная нами посуда была очень грязной, и мы включили сначала режим замачивания. Модуль управления дает команду циркуляционному насосу подавать смесь воды и моющего средства очень мелкими порциями в разбрызгиватель, который начинает опрыскивать каплями грязную посуду в течение длительного времени, для обеспечения эффекта раскисания присохшей грязи.
• Дальше активируется первичное ополаскивание. Теперь циркуляционный насос подает смесь в разбрызгиватель, и остатки пищи смываются под давлением. Основной разбрызгиватель находится на дне бункера под нижней корзиной для посуды. Он не только разбрызгивает воду и моющие вещества, но и вращается, что дает возможность покрыть всю посуду.
• В дальнейшем вода, которая использовалась для ополаскивания, не сливается, а проходит через фильтры грубой очистки и возвращается в резервуар. Там система увеличивает концентрацию моющего вещества и происходит повторное опрыскивание посуды, что позволяет удалить с нее большую часть загрязнений.

Важно! Ополаскивание с моющими средствами может повторяться несколько раз, в зависимости от установленной программы, это продляет время мойки.

• Далее система отдает команду на слив отработанной воды. Грязная вода откачивается сливным насосом, взамен наливается немного воды, которая ополаскивает резервуар изнутри, а затем и она сливается в канализацию.
• Теперь клапан открывается и в резервуар заливается чистая вода для ополаскивания посуды отостатков грязи и моющего средства. Алгоритм прост, чистая вода под значительным давлением подается циркуляционным насосом в разбрызгиватель, а тот смывает с посуды остатки моющего средства. Устройство может повторить процесс ополаскивания посуды, что увеличивает время исполнения программы.
• Далее модуль управления отдает команду на слив отработанной воды, и помпа удаляет воду из резервуара в канализацию.
• Теперь пришло время сушки. Если посудомоечная машина имеет функцию принудительной сушки, то специальный вентилятор нагнетает горячий воздух, нагреваемый тэном в бункер с посудой, и она очень быстро высыхает. Если такой функции нет, то сушка осуществляется естественным путем в конвекционном режиме.

Мы описали, в общих чертах, что происходит внутри посудомоечной машины. Возможно, наше описание покажется вам сложным, тогда вы можете посмотреть видео, на котором продемонстрирована работа посудомойки. Либо вы можете найти и посмотреть видео и сравнить его с нашим описанием. Как угодно, лишь бы получили представление о работе посудомоечных машин, время на это вы затратите немного.

Как «посудомойка» устроена?

Чтобы лучше понять, что происходит внутри посудомоечной машины во время работы, нужно изучить ее устройство. Если мы разберем посудомоечную машину и взглянем на ее устройство изнутри, то мы увидим систему взаимодействующих друг с другом агрегатов и датчиков. Хоть устроена машина и несложно, если вы соберетесь ее разбирать первый раз в жизни, запишите свои действия на видео. Видео поможет потом правильно поставить все детали на место, после осуществления ремонтных работ.

Основные детали посудомоечной машины расположены в нижней части корпуса, изнутри это выглядит довольно интересно. В недрах корпуса располагается:

1. Лоток, в который нужно размещать грязную посуду.
2. Доводчик, позволяющий плавно открывать и закрывать дверцу.
3. Планка разбрызгивателя (их может быть две и даже три).
4. Датчик, измеряющий температуру воды.
5. Сеточка-фильтр и фильтр грубой очистки воды.
6. Шланг для отвода отработанной воды в канализацию.
7. Клапан, ограничивающий давление.
8. Помпа, сливающая отработанную воду.
9. Резервуар для воды.
10. Элемент системы защиты от протечек.
11. Модуль управления.
12. Основной насос (циркуляционный).
13. Конденсирующий элемент.
14. Емкость для ополаскивающих средств.
15. Блокирующий элемент.
16. Емкость для моющих средств.
17. Заливной клапан.
18. Резиновый уплотнитель, расположенный по краю дверцы.
19. Солевой отсек.
20. Проточный водонагревательный элемент.
21. Заливной шланг.
22. Направляющие для посудных лотков.


Вот общий перечень элементов, установленных в посудомоечную машину. Где и как они установлены, вы можете видеть на картинке выше. Если и этого будет недостаточно для понимания общей картины, можно найти в сети Интернет видео, где продемонстрированы детали посудомоечной машины.

Почему «посудомойка» отмывает даже очень грязную посуду?

Теперь развеем миф о неэффективности посудомоечной машины. Многочисленные тесты, как в условиях лабораторий, так и в условиях обычной среднестатистической квартиры подтверждают, что «посудомойка» вполне справляется с уходом за целой горой посуды. Почему у нее это получается? Есть как минимум три веские причины:

1. мойка посуды происходит с использованием раствора специальной соли и моющих средств, которые растворяют остатки пищи и жир;
2. мойка происходит в подогретой до оптимальной температуры воде;
3. посуда опрыскивается водой, которая подается под большим напором веерообразно, что позволяет опрыскать все отмываемые предметы, со всех сторон.

Конечно, если вы запихаете в лоток для посуды кастрюлю с сантиметровым слоем гари, вряд-ли посудомоечная машина справится с таким загрязнением. Однако достоверно известно, что после цикла мойки, даже такая грязь сильно размягчается изнутри и ее можно, потом будет удалить вручную, с помощью небольшого количества абразивного чистящего средства. В общем, без преувеличения можно сказать, что посудомоечная машина – это один из самых нужных бытовых приборов на кухне, а если данное повествование вас не убедило, почитайте, возможно мнение потребителей окажется для вас более весомым.

К сведению! Молодые мамы ценят посудомоечные машины даже не за мытье посуды, а за уход за детскими игрушками. На видео в сети Интернет можно увидеть, как мамы забивают лотки «посудомойки» игрушками, а на выходе получают все чистейшее.

В заключение отметим, если не вдаваться в технические тонкости, принцип работы посудомоечной машинки очень прост. Однако понимание данного принципа важно для пользователя, как в процессе каждодневной эксплуатации «домашней помощницы», так и в случае если потом потребуется ее ремонт. Спасибо за внимание и удачи!

Посудомоечная машина устройство и принцип работы. Принцип работы посудомоечной машины

К сожалению, многие не понимают, каков принцип работы посудомоечной машины (далее также – посудомойки, ПММ). Именно поэтому распространено заблуждение, что бытовая техника не способна вымыть грязную посуду лучше, чем человеческие руки.

Тот, кто хоть раз попробовал мыть посуду в посудомойке, больше не захочет делать это руками

Пользователей смущает тот факт, что посуда всего лишь опрыскивается водой с растворенным в ней моющим средством и при этом не подвергается механическому воздействию. Многие домохозяйки не верят, что так можно вымыть ложки, вилки и тарелки с засохшими остатками пищи. На самом деле, все обстоит совсем не так. Мы постараемся разубедить скептиков и расскажем, как устроена и работает посудомоечная машина.

Как устроена посудомоечная машина

Прежде чем читатели ознакомятся с принципом действия ПММ, следует описать ее устройство.

Многие считают, что посудомоечные машинки – сложные и капризные устройства. На самом деле, в них не так уж много деталей. Прежде чем перейти к их рассмотрению, ознакомьтесь с тем, что вы увидите, первый раз открыв дверцу посудомойки (см. рисунок).

Схема приблизительного расположения деталей в корзине и передней дверце ПММ

Основные детали располагаются внутри нижней части корпуса посудомойки и невидимы для человеческого глаза. Их можно разбить на три основные группы :

• электронный управляющий модуль – мозг всего устройства;
• датчики, поставляющие необходимую информацию в управляющий модуль для анализа;
• исполнительные механизмы.

Исходя из схематического рисунка, представленного ниже, посудомоечная машина состоит из следующих узлов и деталей :

1. Верхняя корзина, в которую помещают посуду.
2. Возвратная пружина, закрывающая дверцу.
3. Верхний и нижний разбрызгиватели.
4. Термореле с датчиком температуры воды.
5. Фильтры грубой и тонкой очистки.
6. Сливной шланг, уходящий в канализацию.
7. Предохранительный клапан, срабатывающий при превышении давления.
8. Сливной насос, удаляющий грязную воду в канализацию.
9. Резервуар, в который набирается вода.
10. Одна из деталей защитной системы «Аквастоп», предотвращающей затопление в аварийных ситуациях.
11. Управляющий модуль.
12. Циркуляционный насос, прокачивающий жидкость в распылители и дальше по контуру во время мойки посуды.
13. Конденсатор.
14. Дозатор, в который заливается ополаскиватель.
15. Замок, блокирующий дверцу.
16. Дозатор, в который заливается или засыпается моющее средство.
17. Впускной клапан, управляющий подачей воды в посудомойку.
18. Уплотнитель, обрамляющий дверцу.
19. Крышка контейнера, куда засыпают натриевую соль.
20. Электронагреватель, доводящий воду до нужной температуры.
21. Заливной шланг, по которому в ПММ поступает вода.
22. Ролики с направляющими, по которым передвигаются корзинки с посудой.

Посудомоечные машины аристон принцип работы. Принцип работы посудомойки

Коротко расскажем о тех процессах, которые происходят после запуска ПММ. Подробно о том, как работает посудомоечная машина , читайте в отдельной статье.

• После загрузки посуды, закладки моющих средств и выбора программы машина запускает цикл.
• Главный модуль подает сигнал клапану для забора воды.
• Прессостат контролирует необходимый уровень воды в бункере и посылает сигнал об окончании забора.
• Если ПММ подключена к холодному водопроводу, тогда поток проходит через нагреватель, достигает необходимой температуры.
• Циркуляционный насос подает воду в коромысла.
• Через форсунки струи омывают приборы.

Совет! При покупке машины, посмотрите на форму распылителя. Лучше, когда планка изогнута, а форсунки расположены под разным углом. В таком случае посуда помоется более качественно.

• Вода стекает в поддон, очищается фильтром и снова подается в распылитель.
• По окончании мойки отработанная жидкость откачивается помпой и сливается.
• Снова повторяется цикл забора, и начинается полоскание.
• Запускается сушка. Дверца приоткрывается, и прохладный воздух циркулирует по камере.
• Подается звуковой сигнал об окончании программы или мигает луч.

Осталось достать приборы и разместить их по местам.

Если вникнуть в суть, то ничего сложного в работе и устройстве техники нет.

Видео Принцип работы посудомоечной машины

Принцип работы посудомоечной машины индезит. Первое устройство и принцип его работы

Самый первый образец посудомоечной машины из 1880 года приходилось приводить вручную при помощи рукоятки. Уже в дальнейших версиях прилагался мотор, но техника помогала помыть посуду с ужасным грохотом (и могла разбить чашку). Изобретательница Джозефина Кокрейн запатентовала ее в 1893 году, дав начало первым промышленным разработкам.

Модель для серийного выпуска была представлена немецким брендом MIELE (Миля). Модернизированная техника имела вполне симпатичный вид, была чем-то похожа на цилиндр и каталась по кухне на трех колесиках.

Принцип работы посудомоечной машины — смесь чистоты и экологичности. При этом аппарат работает практически неслышно (уровень шума колеблется от 43 до 65 дБ) и потребляет мало ресурсов — максимально 2,8 кВт/час. Есть еще один плюс, которого стараются придерживаться все производители — сохранность природных ресурсов. Именно поэтому образцы из последних линеек потребляют меньше водных и электрических показателей: около четырнадцати комплектов посуды можно помыть всего лишь в одиннадцати литрах воды.

Такие показатели не сравнятся с расходуемыми ресурсами вручную.

Как работает таблетка в посудомоечной машине. Куда класть таблетку в посудомоечную машину

Производитель нашел универсальную форму выпуска моющих средств для посудомоечных машин (ПММ) — таблетки. Они пришли на смену гелям и порошкам. Главное, не перепутать место закладки — для таблетированных препаратов есть специальный отсек. Разберемся, куда класть таблетку в посудомоечную машину и как правильно использовать это средство.

В чем их преимущества?

Почему использование таблеток для ПММ становится популярным:

• Они не рассыпаются и не разливаются, подобно порошкам и гелям, загружаемым через воронку.
• Они созданы по принципу «все включено». Производители предлагают капсулы от «3 в 1» до «10 в 1» или «все в одном». Таблетка содержит все компоненты, необходимые для мытья посуды и поддержания посудомойки в исправном состоянии. Наряду с моющим средством в капсуле — ополаскиватель и соль.

Как выбрать?

Выбирая таблетированную продукцию, обращайте внимание на состав. Вам не нужны вредные вещества — фосфаты, хлор, ПАВ, энзимы, отдушки. Покупайте продукцию, имеющую престижные экосертификаты. Например, « Био Мио » — изготовители и эксперты утверждают, что это экологичное средство годится для детской посуды и игрушек.

Куда их закладывать?

Разработчики, создавая бытовую технику, стремятся сделать ее понятной для пользователя. Появляются вопросы — есть инструкция. Но многие предпочитают действовать интуитивно, использовать метод проб и ошибок. Эксперименты не всегда удачны. Совет № 1 — читайте инструкцию. Машинки разных брендов отличаются внутренним устройством, не стоит полагаться на опыт или интуицию.

Емкость для моющих препаратов обычно расположена на двери — на внутренней стороне.

1. Один отсек — для ополаскивателя. У него закручивающаяся крышечка. У посудомоек имеется специальный индикатор, сигнализирующий о наличии ополаскивателя.
2. Отделение для моющего препарата. Сюда загружают гель или порошок. Есть машинки, где один контейнер служит для гелей, порошков и капсул, а есть модели, где для брикетов отдельный отсек. В ПММ Bosch другое расположение — отсеки удалены друг от друга.

Есть посудомойки, где не предусмотрено применение капсул «все в одном». Но можно использовать простые моющие брикетики. Тогда отдельно покупают ополаскиватель и соль . Для таких препаратов на верхней корзинке установлен контейнер. Подобная конструкция встречается в старых модификациях. Покупая ПММ, обращайте внимание — есть ли отсек для таблеток «все в одном».

Нужно ли убирать упаковку?

Каждая капсула упакована в пленку — это защита от влаги. Как заложить ее — в упаковке или без нее? Прочтите инструкцию к препарату. Если пленка саморастворимая, брикет укладывайте, не снимая упаковки. Это удобно — не надо заботиться о сухости рук. Если пленку снимают, берут брикет сухими руками — чтобы не размяк. Саморастворимая упаковка есть у Sodasan , Amway, Finish Quantum. В нерастворимую пленку упакована продукция марок Ecover, Somat .

Как они действуют?

Принцип действия капсул зависит от их состава. Функция у них одна — раствориться в воде и помыть посуду. Что еще бывает в составе:

• вещества противокоррозионного действия;
• защита серебра от потемнения;
• антибактериальный и дезинфицирующий эффект;
• отбеливатель;
• пеногаситель;
• ароматизатор и другое.

Почему выпадает таблетка?

Пользователи интересуются, должна ли выпадать капсула из отсека? Принцип работы аппарата таков, что после запуска мойки из отсека должен быть выброшен моющий брикет. Далее, под действием воды, он начинает, слой за слоем, растворяться.

Некоторые пользователи, желая ускорить растворение и запустить короткий цикл, толкут брикетики в порошок. Для «3 в 1» это недопустимо — ополаскиватель должен вступить в дело в самом конце, а в растолченном виде этого не произойдет.

Когда программа запущена, брикет выбрасывает из контейнера, начинается процесс растворения. Капсула должна вылетать из дозатора вовремя. Причины, по которым выброса нет:

• неправильно поставлена посуда — мешает крышке отсека открыться;
• заело крышку дозатора.

Как пользоваться таблетками?

Одна капсула рассчитана на 1 цикл. Хатит на помывку 10–15 комплектов. Экономные потребители выяснили, что если загружать 50 % камеры — в режиме половинной загрузки, можно обойтись половинкой брикета. Они легко разламываются напополам. Если машинка компактная, можно загрузить ½ или даже ¼ брикета.

Есть модели, в которых оговаривается — при каких режимах разрешено применять таблетированные препараты «три (или более) в одном». Заправлять ими машинку рекомендуют при запуске длительных режимов — от одного часа. Иначе они не успевают растворяться и ваши тарелки и бокалы не получат дозу ополаскивателя — не будет блеска.

Как вставить таблетки правильно?

Одни пользователи засовывают таблетки в первый понравившийся им отсек, не прочтя инструкцию, иные — осторожные — интересуются: какой стороной класть брикетик? Отвечаем: кладите любой стороной, на растворение и действие препарата это не повлияет. И запомните несколько полезных правил:

• Убирайте остатки еды с тарелок.
• Плотно закрывайте крышку отделения, в который загрузили препарат.
• Включайте длинный цикл. Если запустите короткую мойку, препарат, не успев раствориться, осядет на дне камеры, а посуда будет помыта некачественно.

Полезное

Прежде чем пользоваться посудомойкой, изучите ее устройство — инструкция вам в помощь. Не забывайте также читать рекомендации по применению моющих средств и тогда мытье посуды будет вам в радость.

Принцип работы посудомоечной машины аристон. Чем мыть

Хорошо представлен принцип работы посудомоечной машины на

Комплект посуды загружают в ПМ. Вращающиеся распылители выдают интенсивные струи воды, которые энергично омывают посуду и постепенно заполняют необходимый объем. Подобное действие может показаться неэффективным. Ведь вода не растворяет жир, а засохшие остатки пищи нуждаются в дополнительном оттирании. Именно поэтому производители стиральных машин рекомендуют свои специальные моющие средства. Ассортимент весьма разнообразен. Практически каждой марке ПМ соответствует одноименные активно растворяющие жиры и удаляющие загрязнения средства. Например:

• Bosch;
• Электролюкс;
• Аристон;
• Индезит;
• Beko;
• Сименс и пр.

Многократное полоскание в сочетание с добавлением профессионального ополаскивателя в конце цикла, полностью очищает посуду от загрязнения и остатков любого моющего средства. Посуда, вымытая в ПМ, обладает естественной чистотой и блеском.

Поняв принцип работы и устройство ПМ можно определить основные компоненты, использование которых позволит достичь максимального результата:

• профессиональное моющее средство;
• ополаскиватель;
• соль.

В продаже предоставлены комплекты, включающие все эти средства. В среднем посудомоечная машина за один процесс мытья посуды расходует:

• соль – ±30 гр.;
• моющее средство – ±25гр.

Устройство посудомоечной машины — Студопедия

Схема посудомоечной машины

Проблемы с сушкой

Водяной насос (помпа)

Бывает что насос работает с меньшим давлением или почти не работает, что естественно отражается на качестве мойки. Возможно насос засорился остатками пищи и его достаточно разобрать и почистить, и ремонта не потребуется. Насос обычно расположен непосредственно над двигателем, в нижней части машинки (элемент номер 11 на схеме ниже).

Если сушка в вашей посудомойке осуществляется с помощью электрического нагревательного элемента, возможно он сгорел и его следует заменить. В некоторых моделях дополнительно используется вентилятор, если он не вращается или вращается очень медленно необходимо его заменить или отремонтировать — прочистить, смазать. Друга причина может быть в неисправном термостате, тут только замена, ремонт скорее всего не поможет.

На рисунке наглядно показано из каких элементов состоит посудомойка, где они расположены и как до них добраться в случае ремонта посудомоечной машины своими руками.
Элементы:

1. Панель управления
2. Верхний блок распылителей
3. Нижний блок распылителей
4. Поплавковый клапан
5. Дренажный шланг
6. Силовой кабель
7. Шланг для подачи горячей воды
8. Фильтр
9. Впускной клапан
10. Двигатель
11. Помпа
12. Нагревательный элемент
13. Прокладка
14. Кнопка управления таймером
15. Дверная защелка

Неисправности посудомоечных машин Изначально хочу предупредить, что ремонт посудомоечной машины чаще более затруднителен, чем ремонт стиральной. Это связано с особенностью конструкции и в частности с тем, что основные узлы находятся внизу корпуса. В таком случае для ремонта посудомоечной машины возникает необходимость демонтировать нижнюю панель, а для этого зачастую боковую панель, что невозможно сделать не сняв верхнюю крышку. только для демонтажа корпусных деталей, чтоб добраться до нужного узла приходится несколько раз переворачивать технику. Соответственно данная процедура требует наличия необходимой площади, и как правило не обойдется от многократного сбора вытекшей воды при переворотах изделия. Настоятельно рекомендую не обладая должным навыком пытаться отремонтировать посудомоечную машину CANDY TRIO. В процессе эксплуатации в посудомоечной машине неисправности возникают различные. Разберем некоторые из них и рассмотрим способы ремонта посудомоечных машин своими руками. Для изделия со сроком эксплуатации от 3-х лет наиболее часто встречается засор системы циркуляции воды. Это может привести как к выходу из строя рециркуляционного насоса, так и к засорению к примеру форсунок лопастей разбрызгивателя. В первом случае настоятельно рекомендую для ремонта посудомоечной машины пригласить специалиста. На этом Вы сэкономите много времени. Кроме того, что данная деталь как правило не подлежит ремонту, ее демонтаж затруднителен и скорее всего потребуется его замена. Если засор произошел в лопасти — произвести ремонт посудомоечной машины своими руками можно. Для самостоятельного ремонта посудомоечной машины в этом случае обратитесь к нам по телефону +7(495)765-61-73 или по почте и Вы получите рекомендации, инструкции по ремонту посудомоечной машины, схему с изображением устройства посудомоечной машины Вашей марки. Так же при засорении системы циркуляции воды машинка перестает сливать воду. Не беритесь за ремонт посудомоечной машины самостоятельно. При нескольких неудачных попытках слить воду помпа выходит из строя. требуется ее замена, для чего опять же технику надо полностью разобрать. При этом обнаружите, что деталь требует замены и придется вызвать мастера для ремонта. Бывают случаи, что помпа выходит из строя при скачке (большем, чем 220V) напряжения в сети. Об этом ниже. Если Вы обнаружили, что отсутствует нагрев воды при использовании посудомоечной машины (посуда после мойки грязнее чем всегда и мокрая) скорее всего вышел из строя ТЭН или термостат. Такую ситуацию проще предупредить, чем исправить. Не забывайте использовать специальную соль для смягчения воды и регулярно чистить специальными средствами. Для замены ТЭНа в посудомоечной машине вызывайте специалиста. При сильном снижении давления воды можно предположить, что Ваша посудомоечная машина используется с большими нагрузками. Для ресторанов, кафе и прочего ремонт посудомоечной машины по гарантии будет отклонен. не используйте технику предназначенную для работы в бытовых условиях в коммерческих целях. при обнаружении течи посудомоечной машины (это происходит чаще после 3-5 лет пользования) можно предположить, что: 1) Разорвались патрубки, шланги. 2) Произошёл перелив.3) Лопнул так называемый бункер для холодной воды (он пластиковый и необходим для сбора конденсата при сушке посуды.   Когда посудомоечная машина не включается и не реагирует на все Ваши команды — неисправность в системе питания либо вышел из строя модуль. Такая ситуация возникает при скачках напряжения или неправильном подключении посудомоечной машины (например без заземления). есть исключительные случаи, когда ремонт посудомоечной машины своими руками произвести возможно в таких случаях. Обращайтесь к нашим менеджерам по телефону +7(495)765-61-73. попробуем разобраться   Если Вы смогли сами исправить какую либо неисправность неописанную Выше, сообщите нам. Обязательно разместим ее на сайте. Если при самостоятельном ремонте посудомоечной машины у Вас возникли какие либо вопросы — опять же обращайтесь. Так же при наличии всегда готовы предоставить инструкции по ремонту посудомоечных машин, схемы с устройством посудомоечных машин, инструкции по эксплуатации.

Неужели? Вы решили познать — устройство посудомоечной машины, кстати это можно сделать не только на кухне находясь под ней, но и на удобном диване — а поможет Вам с этим скрученные матрасы лучших брендов!

Но не будем отходить от темы. ..

Одна из главных помощниц домохозяек на кухне – посудомоечная машина, что-то в ней есть новое и непонятное для нас с Вами! Хотя, на самом деле посудомоечная машина не так сложна, как кажется на первый взгляд. Разберем, основное устройство посудомоечной машины или просто говоря — посудомойки.

Для начала откроем дверцу или переднюю стенку (так говорить правильнее) (1).

Изнутри посудомойка покрыта нержавеющей сталью, нечувствительной к высоким температурам и активным химическим веществам – это поможет машинке прослужить дольше. Более того, практически во всех машинах предусмотрена тепло- и звукоизоляция: таким образом достигается относительная бесшумность работы машинки, которая не отвлекала бы своих хозяев.

«Посудомоечная машина — это единственный вид крупной бытовой техники, который изобрела женщина!»

Что же мы увидим при детальном осмотре — устройства посудомоечной машины:

Первое, что бросается нам в глаза после открытия – это воздушный тракт системы сушки посуды (3) и дозатор (2) – в него мы засыпаем моющее средство или специальные таблетки, а также заливаем ополаскиватель, придающий посуде блеск.

Посуда расставляется в верхней (4) и нижней (5) корзинах – для удобства они вынимаются из корпуса. Для столовых приборов, а также других вспомогательных инструментов предусмотрена специальная корзинка (6), которая легко вынимается из корпуса и так же легко убирается туда.

Непосредственно во время работы в посудомоечную машину подается вода – при помощи сопел двух вращающихся коромысел – верхнего (7) и нижнего (8). Коромысла вращаются при помощи напора воды, а вот для нагнетания воды к коромыслам под днищем полости имеется специальный мощный нагнетательный (циркуляционный) насос (9). Остатки пищи, смытые с посуды, оседают на поверхности фильтра (10).

«Дно» посудомоечной машины менее интересно: составляющих там всего три – собственно, одно из коромысел (нижнее), фильтр и ТЭН (электрический нагреватель воды) – на старых моделях он длинный и изогнутый, на более современных – короткий проточный, скрытый под дном полости.

Впрочем, стоит упомянуть еще о двух взаимосвязанных «обитателях» внутренностей посудомоечной машины – ионообменнике и емкости для соли. Дело в том, что именно соль, запас которой необходимо периодически пополнять, позволяет смягчить воду, использующему для мытья. Если постоянно мыть посуду в жесткой воде, на ней будут оставаться грязно-белые разводы (результат нерастворимости солей кальция и магния). Более того, влияет данная накипь и на ТЭН – постепенно оседая на нём, она выводит прибор из строя. Вот для работы системы регенерации ионообменной смолы машине и нужна соль. В ней содержится натрий (Na), без которого ионообменник не сможет нормально функционировать.

Устройство посудомоечной машины и принцип её работы

Чтобы посудомоечная машина долго служила и автоматизировала мытьё посуды, лучше не допускать оплошностей при её использовании. А для этого нужно представлять себе принципиальное устройство посудомоечной машины. Давайте откроем крышку машины и заглянем в «чрево» посудомойки.

Рис. 1. Как устроена посудомоечная машина

Внутренняя сторона передней крышки (1) содержит контейнер дозатора (2), куда перед мытьём заливают специальное моющее средство, ополаскиватель или средство «3 в 1» (таблетка). Также здесь имеет выход воздушный тракт (3), по которому выходит воздух во время сушки. Изнутри весь корпус посудомойки покрыт сталью, стойкой к воздействию не только горячей воды, но и агрессивным химическим веществам. Также корпус машины отлично изолирует звуки во время работы посудомойки, чтобы машина не создавала дискомфорт и не мешала тёплому общению членов семьи. Посуда размещается в двух корзинах (4,5). Для удобства корзины выдвигаются. Для столовых приборов предназначена маленькая корзинка (6) с более частыми прутьями. Не следует слишком переполнять корзины посудой, иначе эффективность мойки снизится. Чашки, тарелки, стаканы надо ставить вверх дном, ведь моющие их струи бьют снизу вверх – из сопел вращающихся коромысел (7,8). Коромысла приводятся в движение реактивной силой бьющей воды. Но чтобы обеспечить нагнетание воды и силу струй, внизу корпуса находится нагнетательный насос (9). Ещё один участник процесса мойки – фильтр (10), на котором оседают остатки пищи. После каждой мойки необходимо промывать фильтр, чтобы не допустить его засора.

Что же на «дне»?

Переходим к изучению низа корпуса. Здесь обитает ТЭН, или нагревательный элемент, который похож на своего «собрата» в стиральной машине – изогнутая трубка с термореле. ТЭН обеспечивает своевременный нагрев воды до нужной температуры. ТЭН в виде изогнутой трубки в современных моделях посудомоек всё чаще заменяется проточным нагревателем, имеющим большую мощность.

В стиральной машине ТЭН имеет тенденцию покрываться слоем накипи и выходить из строя, если не использовать средство против накипи. В посудомоечных машинах нельзя использовать это средство во избежание отравления.

Устройство посудомойки предусматривает наличие системы смягчения воды – ионообменника, который находится тоже на дне корпуса и наполнен гранулами леватита (ионообменная смола). Для эффективной работы смолы требуется наличие соли (NaCl): растворимые ионы Na+ поглощаются смолой и во время мойки обмениваются на ионы Ca2+, которые изначально создают жёсткость воды. Поглощённый смолой кальций должен быть извлечён и выведен из ионообменника для дальнейшего его функционирования. Регенерация смолы происходит в конце цикла мойки: соляной раствор поступает к смоле и омывает её поверхность в течении 15 минут. Считается, что за это время все ионы Ca2+ обменяются на Na+ — и ионообменник готов к следующему циклу. Именно работе ионообменника обязан «жизнью» ТЭН, спасаемый таким образом от накипи. Смягчённая вода не оставляет белёсых разводов на чистой посуде и на стенках корпуса машины (оседание накипи обычно происходит во время сушки).

На дне машины расположены нижнее коромысло и фильтр.

Рис. 2. Конструкция посудомоечной машины:
1 — нижнее коромысло, 2 — поверхность фильтра, 3 — ТЭН (нагреватель воды)

Цель: чистая и сухая посуда

Процесс мойки в машине разительно отличается от такового в ручном режиме. Чистой посуда становится в результате активной атаки струями воды. Причём мойка эффективна только в горячей воде, в отличие от мытья посуды в ручную, когда посуда станет чистой и в холодной воде, надо лишь потщательней её тереть. Машина моет сразу всю посуду, а не по отдельности. Полноразмерные посудомойки могут вместить до 14 комплектов посуды, а компактные – 4-5 комплектов.

После мытья посуды нужна эффективная быстрая сушка, которая осуществляется двумя способами: конденсационная сушка и турбо-сушка.

Конденсационная сушка занимает больше времени, чем турбосушка, но зато не требует дополнительных энергозатрат. Последнее полоскание посудомойка производит горячей водой (700) с ополаскивателем, который облегчает испарение капель воды с посуды. Водяной пар поднимается вверх корпуса машины, где охлаждается и конденсируется в виде капель на стенках моечной камеры. Конечно, не исключено оседание части капель и на посуде, особенно на металлической – она остывает примерно с той же скоростью, что и стальной корпус машины.

Более эффективную сушку проводит посудомойка с теплообменником. Этот усовершенствованный вариант сушки основан на том, что поднимающийся пар не конденсируется на стенках моечной камеры, а удаляется во время слива воды, оседая на стенке теплообменника, наполненного холодной водой. Теплообменник в посудомоечной машине как бы притягивает водяной пар, препятствуя его осаждению на стенках посуды.

Второй вариант сушки — турбо-сушка — происходит быстрее. Турбо-сушку поддерживают, в основном, современные дорогие марки машин. Влажная посуда обдувается потоком воздуха. Для создания мощного потока в машине встроен вентилятор, который не даёт выйти насыщенному водяному пару через открытый воздуховод, а направляет его к водозаборнику. Это пластиковый контейнер, в котором происходит распыление холодной воды, что приводит к конденсации воды из воздушного потока (по такому же принципу происходит выпадение капель дождя из туч). Далее осушенный воздух вновь направляется к посуде, испаряя с неё оставшиеся капли. Циркуляция воздушного потока вентилятором производится до тех пор, пока посуда полностью не высушится.

Рис. 3. Турбо-сушка (1 – вентилятор)

В некоторых моделях посудомоек конденсационная сушка усовершенствована по принципиальной схеме турбо-сушки, но проводится без вентилятора. Поднимающийся горячий насыщенный водяной пар засасывается в воздуховод за счёт падения давления (в природе таким образом происходит возникновение ветра) — в воздуховоде более низкая температура. Капли воды оседают на стенках воздуховода, а не моечной камеры. Такая сушка происходит быстрее, и её класс повышается, хотя до результатов турбо-сушки ей далеко.

Мы рассмотрели общую схему работы посудомоечных машин. Очевидно, устройство и ремонт посудомоечной машины тесно связаны. Правильная диагностика поломки и её устранение невозможно без элементарных представлений о посудомоечных машинах.

Особенности некоторых марок посудомоечных машин

Инновация от BOSCH: посудомоечная машина + теплообменник = высокий класс сушки + низкие энергозатраты.
Фирма Bosch первой запатентовала технологию сушки и подогрева воды в посудомойке с использованием теплообменника – плоского резервуара, в процессе мойки заполняемого холодной водой. Посудомоечная машина с теплообменником экономит до 15% электроэнергии. В начале цикла мойки в этот резервуар поступает холодная вода, в процессе мойки нагревающаяся до 550 градусов от моечной камеры. Затем эта вода используется для полоскания. Теплообменник в посудомойке ещё и смягчает контрастность температур воды во время полоскания – посуда прослужит дольше (особенно стеклянная посуда не терпит резких температурных перепадов) После последнего полоскания температура чистой посуды – около 65 градусов. В это время теплообменник вновь наполняется холодной водой – теперь влажный пар, идущий от горячей посуды, оседает на стенке холодного теплообменника, а не на стенках моечной камеры и металлической посуде. Таким образом, сушка происходит быстрее, эффективнее и, в отличие от турбо-сушки, — без внешнего забора воздуха, что обеспечивает стерильность вымытой посуды. Это особенно важно для большой семьи, где есть маленькие дети, или вы моете в посудомойке бутылочки для кормления грудничка.

Теплообменник в посудомоечных машинах – удачное инженерное решение

Посудомоечные машины ASKO учитывают каждую каплю воды. Модели снабжены специальным датчиком AquaLevel Sensor, строго следящим за количеством воды в моечной камере: если одна чашка перевернулась и в неё залилась вода (которая уже не может использоваться в процессе мойки), машина тут же это заметит и добавит такое же количество воды. Кроме того, в машинах особое распределение струй – с восьмиуровневой подачей! В результате, вся посуда будет тщательно омыта водой, а также происходит очищение фильтра от осевших на нём частиц.

Рис. 4. Распределение струй в машинах ASKO

Принцип работы посудомоечной машины и ее внутреннее устройство

Несмотря на свою полезность, посудомойка не очень распространена на территории стран СНГ. Многие считают, что данное устройство не сможет помыть посуду лучше, чем человек, который сделает это руками. В данной статье мы расскажем Вам о том, как работает посудомоечная машина, и как она устроена.

Конструкция посудомоечной машины

Сам по себе принцип работы посудомоечной машины достаточно прост, ниже мы опишем основные элементы, которые входят в ее конструкцию:

• циркулярный насос или двигатель – данный элемент нагнетает воду в машинку, и циркулирует ее по кругу, поддерживая постоянную температуру жидкости;
• нагревательный элемент – в основном располагается внутри вышеуказанного элемента, предназначен для поддержания заданной температуры воды. Его максимальное значение не превышает отметку в 70 градусов;
• коромысла или система подачи воды – через них в рабочую камеру, где происходит процесс мытья посуды подаётся вода, чистая или смешанная с порошком, все зависит от того на каком цикле сейчас работает посудомоечная машинка. В разных машинках они располагаются по-разному, в основном снизу, но бывает и верхнее расположение системы;
• корзина для посуды – все ясно из названия, в нее ложится посуда, под данным элементом, или сверху него находится вышеуказанный элемент, который и омывает содержимое корзины;
• фильтрационная система – она предназначена для очистки воды, устанавливается перед циркулярным насосом;
• сливной насос (помпа) – она предназначена для откачивания использованной воды из посудомойки.

В некоторых моделях посудомоечных машин в конструкцию включены разнообразные системные датчики, измеряющие степень загрязнения воды, вес посуды, и другие различные параметры. Из-за этого усложняется устройство и принцип работы, однако это добавляет немалую часть автоматизации процесса для посудомоечной машины.

Смотрите также – Зачем сыпать соль в посудомоечную машину

Основные процессы работы посудомойки

Можно выделить несколько основных этапов мытья посуды:

• подготовительный этап – первым делом вы должны загрузить в машинку ту посуду, которую хотите помыть, и после засыпьте все необходимые моющие средства. Останется только задать нужную программу;
• основной этап мытья посуды – дальше все дело за посудомоечной машинкой. При нажатии кнопки старт, в некоторых моделях происходит предварительное «замачивание» посуды. После чего система начинает нагнетать воду, и нагревать ее до нужной температуры, после того как жидкость нагрелась в нее добавляются моющие средства. Только после этого начнется основной процесс мытья, вода поступает в коромысло, и оно выпускает ее под давлением, образуя струйки воды. Струи воды сбивают всю грязь с посуды, после чего грязная субстанция опускается на дно агрегата, затем она всасывается в циркуляционную систему и фильтруется, процесс повторяется на протяжении всего процесса мойки;
• первое полоскание посуды от моющих средств – система проводит первоначальную очистку посуды от моющего средства, и оставшейся грязи. Очитка проходит с применение холодной воды. Жидкость, как и прежде, проходит фильтрацию и поступает в систему;
• заключительное полоскание – в данном случае полоскание происходит уже горячей водой. Эта жидкость проходит последние этапы фильтрации после окончания процесса мойки, она сливается через помпу;
• процесс сушки посуды – как ясно из названия ваша отмытая посуда проходит этап сушки, который уберет с нее воду. В основном различают два основных типа сушки:
• Конденсационный процесс – тут все дело в обычной физике, программа после заключительного полоскания, повышает температуру в камере, из-за чего вода превращается в пар, который оседает на стенках камеры и стекает на дно. Даже те капли воды, которые останутся на посуде сами по себе стекут вниз. Данный процесс плох тем, что занимает слишком много времени.
• Турбосушка – данная система отличается от вышеназванной тем, что проводит процесс сушки путем подачи горячего воздуха, который раздувается по камере мытья посуды при помощи вентиляционной системы. Название говорит само за себя, данный вид сушки является самым быстрым.

После окончания работы, посудомойка оповестит вас характерным звуковым сигналом.

Заключение

Мы рассказали Вам о том, как работает посудомоечная машинка, и об её устройстве. На сегодняшний день данные агрегаты имеют приемлемую цену, а зная то, как она работает, вы можете смело выбрать её для своей кухни и получить такую полезную вещь.

Наука о приборах: посудомоечные машины и физика воды

Колин Уэст Макдональд / CNET

Мы склонны воспринимать вещи в нашем доме как должное, небрежно принимая чудеса химии, физики и биологии, которые связаны с нашими приборами. Возьмем, к примеру, вашу посудомоечную машину: устройство, которое быстро и эффективно очищает любые продукты из огромной кучи посуды. Когда вы действительно останавливаетесь и думаете об этом, объем работы впечатляет, а физика этого процесса более сложна, чем вы можете сначала подумать.

Итак, как посудомоечная машина использует силу воды для мытья посуды? Давайте посмотрим на физику воды и то, как посудомоечные машины используют эти силы для мытья посуды.

Несмотря на различия в особенностях, все посудомоечные машины имеют одинаковую конструкцию: раковина внизу, которая заполняется водой, насос, который перемещает эту воду, и разбрызгиватели, распылители и другие устройства, которые разбрызгивают эту воду на посуду.

Когда вы заглядываете внутрь любой посудомоечной машины, одна из самых очевидных вещей, которую вы видите, — это мойка или разбрызгиватель, вращающийся стержень, который разбрызгивает воду на посуду, помогая вытеснить пищу. Посудомоечная машина перекачивает воду через него, но нет мотора для вращения рычага. Вместо этого посудомоечная машина использует давление воды, чтобы вращать ее.

Струи воды на разбрызгивателе расположены под углом, поэтому вода разбрызгивается под углом, обычно около 45 градусов от вертикали. Сила этой воды толкает руку, и она вращается.Это показывает третий из законов движения Ньютона. Как сам этот человек сказал на латыни в своем бестселлере 1687 года: «Actioni contrariam semper et aequalem esse Reactionem». Чтобы перевести: «На каждое действие есть равная и противоположная реакция».

Таким образом, когда вода разбрызгивается из разбрызгивателя, она снова толкает разбрызгиватель назад, заставляя его вращаться. Тот же принцип, что и в ракетах: горячий газ выталкивается из-под днища, заставляя ракету подниматься, подниматься и разлетаться.

Колин Макдональд / CNET

Компания Samsung представила новую версию своих моделей 2014 года, назвав ее Waterwall. Он заменил нижний разбрызгиватель на моторизованную поперечину, которая отклоняет горизонтальные водяные струи на посуду, создавая, как следует из названия, стену из воды.

Для экономии воды все посудомоечные машины используют ее повторно. После того, как он был распылен на посуду, он собирается в раковине на дне посудомоечной машины, где затем перекачивается обратно, чтобы снова мыть посуду. Фильтр улавливает большую часть крупных отходов, но более мелкие частицы отходов остаются взвешенными в воде.Итак, как посудомоечная машина узнает, что посуда чистая?

Датчик мутности посудомоечной машины. Два выступа наверху входят в воду. Sears Parts Direct

Старые посудомоечные машины работали в течение определенного времени в зависимости от выбранной программы. Вы бы настроили их на более короткую стирку для слабозагрязненной посуды и более длительную стирку для кастрюль и сковородок. Большинство современных посудомоечных машин имеют автоматический режим, в котором они могут определить, чистая ли посуда, благодаря устройству, называемому датчиком мутности.

Это изящное устройство позволяет посудомоечной машине видеть, насколько чиста вода, измеряя количество гранжа в воде, выкачиваемой из раковины: если вода грязная, гранжа все еще смывает посуду. Если вода чистая, значит, вся грязь смыта с посуды, и мытье закончено. Он работает, направляя свет (обычно инфракрасный или ИК-свет) через воду на датчик, который измеряет, сколько света доходит до него. По мере прохождения воды грань растворяется в воде, и более крупные частицы отражают ее.Итак, если вода чистая, большая часть света проходит сквозь нее. Если вода грязная, через нее проходит меньше света, и датчик определяет ее.

Колин Макдональд / CNET Колин Макдональд / CNET

Из этих примеров ясно, что в ваших приборах задействовано больше науки, чем вы думаете. Вот почему иногда важно останавливаться и поблагодарить всех инженеров и ученых, которые много работали над улучшением ваших приборов.

Однажды в рекламе Apple iPad было заявлено: «Мы считаем, что технологии проявляют себя наилучшим образом, когда они невидимы». Мудрые слова, но, пожалуй, лучший пример — это не причудливые планшеты, а простые устройства, которые вы используете каждый день, незаметно облегчая вашу жизнь.

Глоссарий терминов для мытья посуды: общие фразы

Вместимость

:

Общее количество наборов посуды, указанных производителем, которые можно мыть и сушить при загрузке в посудомоечную машину в соответствии с инструкциями производителя.

Замок для безопасности детей:

Защитное устройство для предотвращения открытия дверцы посудомоечной машины детьми, например во время работы, но также и когда он не используется.

Циркуляционный насос:

Насос, расположенный в отстойнике под системой фильтрации, перекачивает воду по трубам в кронштейны опрыскивателя.

Корзина для столовых приборов:

Маленькая корзина, которая помещается в нижнюю полку посудомоечной машины. Он используется для хранения ваших столовых приборов и других мелких предметов во время стирки.

Ящик для столовых приборов:

Ящик, расположенный над верхней полкой посудомоечной машины. Он используется для хранения столовых приборов во время стирки.

дБ (A):

Децибел (дБ) — это единица измерения интенсивности звука и других физических величин. Чтобы учесть тот факт, что особенно низкие и высокие звуки кажутся менее громкими для человеческого уха, шум обычно измеряется в децибелах, взвешенных по шкале А (дБ (А)).

Таймер задержки:

Эта дополнительная функция позволяет предварительно установить запуск цикла посудомоечной машины на время, которое вы предпочитаете (например,грамм. вы можете запустить посудомоечную машину на ночь).

Китай / Crystal Cycle:

Специальная стирка для посуды из фарфора, столового серебра или других специальных предметов, требующих бережной очистки при низких температурах воды. Этот цикл подходит только для слабозагрязненной посуды.

Дозатор моющего средства:

Дозатор моющего средства для автоматических посудомоечных машин. Обычно он находится на внутренней стороне дверцы посудомоечной машины. Дозатор моющего средства необходимо заполнять моющим средством перед каждой стиркой.Во время каждого цикла камера для моющего средства открывается автоматически, чтобы выпустить моющее средство в оптимальное время.

Очиститель для посудомоечной машины:

Со временем жир и известковый налет могут образоваться на критических участках вашей машины, таких как разбрызгиватели, водопроводные трубы и поддон. Это чистящее средство предназначено для удаления отложений, которые могут присутствовать в посудомоечной машине.

Цикл сушки:

Последний этап цикла мытья посуды для сушки посуды.

Сушильный вентилятор:

Для поддержки сушки посуды в некоторых посудомоечных машинах во время цикла сушки работает сушильный вентилятор. Это гарантирует, что влажный горячий воздух выводится из внутреннего пространства за пределы посудомоечной машины.

Рейтинг Energy Star:

Посудомоечным машинам присваивается рейтинг

Energy Star. Каждые пару лет стандарты требуют меньше воды и энергии.

Цикл заключительного ополаскивания:

Цикл посудомоечной машины, при котором ополаскиватель добавляется в воду для ополаскивания для придания блеска посуде и облегчения процесса сушки в машине.

Вариант половинной нагрузки:

Если посудомоечная машина загружена только наполовину, этот параметр позволяет мыть только одну из решеток для посудомоечной машины. Это экономит воду и энергию.

Heavy Duty / Кастрюли и сковороды:

Для изделий с сильно запеченными или сильно засохшими остатками пищи, например кастрюль и сковородок. Из-за высокой температуры воды он не подходит для деликатных вещей, которые нужно стирать при более низких температурах.

Нижняя полка:

Полка для посуды на дне посудомоечной машины.Из-за более высокого давления воды по сравнению с верхней полкой он особенно подходит для больших и сильно загрязненных предметов, например кастрюли, сковороды и большие тарелки.

Цикл основной стирки:

Цикл посудомоечной машины, в котором моющее средство выпускается и смешивается с водой, чтобы направить его через распылители с распылителем под высоким давлением. Вода нагревается для поддержки процесса очистки.

Моющее средство с монодозой:

Концентрированные одноразовые порошковые / гелевые пакеты, в которые входят чистящие средства и ополаскиватель. В зависимости от состава продукта к продукту могут быть добавлены другие функции, например: защита от травления, защита серебра и нержавеющей стали, блеск и т. д.

Уровень шума:

Уровень шума посудомоечной машины должен быть указан на этикетке энергоэффективности в дБ (A).

Нормальный цикл:

Стандартный цикл стирки, используемый большинством потребителей ежедневно.

Настройки места:

Обстановка места — это определенный набор тарелок, стаканов и столовых приборов для одного человека.Вместимость посудомоечной машины рассчитывается исходя из настроек посуды.

Переносная посудомоечная машина:

Этот прибор можно разместить в любом месте на кухне, например, под рабочей поверхностью или самостоятельно.

Быстрая стирка по программе:

Быстрое мытье слабозагрязненной посуды с очень небольшим количеством остатков пищи.

Ополаскиватель (например Finish® Jet Dry®):

Ополаскиватель защищает посуду от пятен и пленки, а также способствует сушке в машине.Он дозируется автоматически во время цикла полоскания. Наполняйте дозатор ополаскивателя один раз в месяц.

Дозатор ополаскивателя:

Он расположен на внутренней стороне дверцы посудомоечной машины. Дозатор ополаскивателя вмещает до 40 загрузок ополаскивателя, и его не нужно добавлять перед каждой стиркой. В зависимости от настроек дозирования определенное количество ополаскивателя дозируется автоматически во время цикла ополаскивания, чтобы посуда по окончании стирки блестела и высохла.У некоторых посудомоечных машин есть индикатор уровня ополаскивателя на панели управления, в то время как у других есть индикатор заполнения / опорожнения на дозаторе.

Полоскание и выдержка:

Программа, которую следует использовать для ополаскивания посуды холодной водой, если посуду загружали в посудомоечную машину в течение нескольких дней. Его следует использовать перед стиркой. Во время этого цикла моющее средство не дозируется.

Поддон:

Область под системой фильтрации, где расположен циркуляционный насос, который перекачивает промывочную воду по трубам в опрыскиватели.

Распылители:

Устройства, которые вращаются во время цикла стирки под давлением воды. Вода закачивается в опрыскиватели. Из-за вращения вода достигает всех областей внутреннего пространства посудомоечной машины, так что каждая посуда контактирует с водой для мытья.

Верхняя полка:

Из-за более низкого давления воды он особенно подходит для небольших и хрупких предметов (например, чашек и стаканов).

Жесткость воды:

Жесткость воды измеряется концентрацией компонентов жесткости (ионов кальция и магния) в воде.Чем выше концентрация компонентов жесткости в воде для стирки, тем труднее моющему средству обеспечить хороший результат очистки. Кроме того, жесткая вода может привести к засорению посудомоечной машины из-за накипи.

Как посудомоечная машина изменила наш мир

Многие из нас выросли на мытье посуды как на одной из наших обычных дел. Вряд ли мы заметили пропажу столь важного на современной кухне прибора. Современная посудомоечная машина может быть оснащена впечатляющими функциями, но на самом деле история этого устройства насчитывает около 160 лет.

Эволюция посудомоечной машины

Самая ранняя посудомоечная машина в истории была разработана примерно 160 лет назад. Это было предшественником элегантных посудомоечных машин, которые сегодня есть на наших кухнях. Патент на первую посудомоечную машину был выдан Джоэлю Хоутону в 1850 году. В основе конструкции лежало деревянное устройство, в котором вода пропускалась через деревянную канализацию и распылялась на всю посуду. Это была очень простая форма посудомоечной машины, но она легла в основу модели посудомоечной машины, представленной на Всемирной выставке в Чикаго в 1893 году. Жозефина Кокрейн использовала оригинальный дизайн, но усовершенствовала изобретение, чтобы создать первую автоматизированную посудомоечную машину.

Кокрановская посудомоечная машина была оснащена медным котлом с деревянным колесом. Мотор посудомоечной машины может приводиться в движение вручную с помощью шкива или с питанием. Это позволяло вращать посуду, помещенную в отсеки с проводом, и опрыскивать ее мыльной водой. Хотя Кокрейн сама не мыла посуду, она утверждала, что ее посуду часто ломали слуги, а ее посудомоечная машина упростила процесс, уменьшив вероятность повреждения.

Первая посудомоечная машина, напоминающая наши современные модели, была изобретена в 1924 году. В ней использовались вращающийся распылитель и система стеллажей, распространенные в сегодняшних посудомоечных машинах. К сожалению, несмотря на продуманный дизайн, отсутствие водопровода в помещении означало, что посудомоечные машины принадлежали только очень богатым.

Облегчение работы по дому

До 1950-х годов посудомоечные машины оставались предметом роскоши, недоступным для большинства американских семей. Модели продолжали развиваться, и в 1940-х годах была добавлена ​​функция сушки, но посудомоечная машина не считалась необходимостью вплоть до 1970-х годов.В наши дни 75% американских семей имеют посудомоечную машину на кухне. Эта популярность привела к тому, что посудомоечные машины стали еще проще в использовании. Многие приборы теперь оснащены съемными лотками и решетками, циклами предварительного замачивания, улучшенными вращающимися разбрызгивателями и специальными циклами для деликатных вещей. Современная посудомоечная машина — действительно замечательное изобретение. По данным Министерства энергетики США, новые модели посудомоечных машин экономят воду и электроэнергию, что делает их более экологичными, чем мытье рук. Посудомоечная машина также считается важным устройством для экономии времени.Нет необходимости часами в день стоять у кухонной мойки, мыть посуду и замачивать кастрюли или сковороды. Вы можете просто загрузить все в посудомоечную машину, и она позаботится о себе сама.

Хотя современная посудомоечная машина родилась из довольно простого изобретения, запатентованного еще в 1800-х годах, новые модели могут похвастаться множеством функций, облегчающих нашу жизнь. Многие из нас потерялись бы, если бы эти фантастические приборы исчезли с наших кухонь. Итак, в следующий раз, когда ваши дети будут жаловаться на необходимость загрузки или опорожнения посудомоечной машины, вы можете объяснить им, как посудомоечная машина изменила наш мир.

Найдите посудомоечную машину, идеально подходящую для вашего дома

Если вы хотите заменить старую посудомоечную машину или строите новый дом, покупка новой посудомоечной машины — это инвестиция в удобство современной жизни. Посудомоечная машина способствует эффективной организации работы и дает возможность сэкономить время на вашей кухне. Теперь, когда вы знаете, как зародился этот прибор для экономии времени, вы будете лучше подготовлены к тому, чтобы оценить особенности современных моделей, чтобы найти идеальный прибор для вашей кухни.

Вы можете начать поиск своего нового устройства с помощью этой онлайн-коллекции посудомоечных машин или обратиться за помощью к специалисту по бытовой технике.

Посудомоечные машины LG с инновационными технологиями

Сделайте свою жизнь проще, модернизируйте свою кухню и получайте безупречные, игристые блюда. Элегантные и мощные посудомоечные машины LG отличаются инновационными технологиями и стильным дизайном — для более быстрой уборки и придания вам неповторимого вида.

Посудомоечные машины LG с верхним и передним расположением элементов управления идеально впишутся в ваше пространство.Конечно, с широким набором функций они также отлично справятся с очисткой вашей хрупкой посуды, прочной посуды и всего остального. Откройте для себя лишь несколько доступных опций:

Регулируемая по высоте третья полка: больше места для длинных столовых приборов и маленьких чашек, вы получите больше функционального пространства — и сможете приготовить больше посуды за одну загрузку.

Система

EasyRack ™: Выбирая посудомоечную машину с системой EasyRack, вы можете быстро отрегулировать верхнюю полку для размещения больших кастрюль, сковород, тарелок и сервировочных тарелок ниже и освободить место для всего.

QuadWash ™: сверхтихая, оснащенная инновационными технологиями и одна из самых энергоэффективных в своем классе, посудомоечная машина LG QuadWash ™ обеспечивает максимальное покрытие, исключительную гибкость и максимальное удобство. Технология QuadWash использует четыре разбрызгивателя вместо двух, а также действие Multi-Motion и форсунки высокого давления, чтобы мыть посуду и достигать каждого укромного уголка и щели.

Бесшумная работа: многие из наших посудомоечных машин, разработанные для обеспечения необходимой вам мощности очистки и тишины и покоя, являются одними из самых тихих в своем классе.

Мотор

DirectDrive: благодаря меньшему количеству движущихся частей, отсутствию ремней и функциям экономии энергии и воды ваша посудомоечная машина LG сделает вашу посуду сверкающей чистой и поможет снизить потребление энергии и воды.

Посудомоечные машины LG

могут похвастаться регулируемыми третьими полками и двигателями DirectDrive с меньшим количеством движущихся частей, что дает вам возможность мыть больше посуды за одну загрузку и делать все это бесшумно. Благодаря чистым линиям, стильной отделке и скрытым элементам управления они придадут вашей кухне совершенно новый вид.Ознакомьтесь с нашей полной коллекцией и новейшим ассортиментом кухонной техники и создайте красивое и функциональное пространство.

Как работают посудомоечные машины? — Объясните, что Stuff

Как работают посудомоечные машины? — Объясни это

Реклама

Криса Вудфорда. Последнее изменение: 2 ноября 2020 г.

Когда вы чувствуете себя грязным, вы прыгаете душ. Когда твои горшки и сковороды грязные, они тоже принимают душ — в волшебной машине под названием посудомойка.Очистить грязную посуду от старой пищи — утомительное занятие. люди любят ненавидеть. Благодаря гениальной американке по имени Жозефина Кокран (1839–1913), который изобрел первую автоматическую посудомоечную машину в 1886 год, такие работы могут уйти в прошлое. В машине Кохрана, вы просто загрузили свою грязную посуду в корзины, и машина приняла душ очистить струей горячей и мыльной воды. Посудомоечные машины поменяли очень мало за столетие с тех пор, но как именно они работают? Вы когда-нибудь задумывались, что происходит внутри машины после вы закрываете дверь? Давайте посмотрим внимательнее!

Фото: внутри посудомоечной машины.Когда дверь закрывается, кусочки резины вокруг рамы обеспечьте плотное прилегание, чтобы вода не выходила. Обратите внимание на дозатор мыла в верхней части открытой дверцы.

Чем посудомоечная машина отличается от мытья рук

Когда вы моете посуду вручную, вода и мыло остаются в чашу или раковину, и вы перемещаете посуду, когда вытираете ее ткань или кисть. В посудомоечной машине происходит обратное: посуда и столовые приборы остаются в пластиковых корзинах при струях горячей воды под давлением стрелять вокруг них. Это означает, что посудомоечная машина должна быть закрыта. все время он работает, иначе вся вода направления — по всему полу вашей кухни!

Посудомоечная машина начинает свой цикл с налива холодной воды из шланга. подключен к машине. После того, как определенное количество воды набралось внутри днища машины нагревательный элемент начинает нагревать его вверх. Элемент представляет собой просто толстый металлический стержень, который нагревается при прохождении через него электрического тока, и он постепенно нагревает воду в течение первой части цикла стирки.An электрический насос забирает нагретую воду и нагнетает ее по трубам в стороны машины, к которым подключены две прядильные лопатки. Под нижней полкой для посуды есть металлическая лопатка. и еще один пластиковый под верхнюю стойку.

Фото: это пластиковая лопатка под верхняя полка посудомоечной машины. На первом фото, которое взято с сбоку видно, где вода попадает в лопасть через большую трубу. Вода брызгает из маленьких отверстий наверху. весла, которое вы можете видеть на второй фотографии (глядя на весло прямо сверху).

Когда вода попадает лопасти, это заставляет их вращаться так же, как садовые дождеватели. В качестве лопасти вращаются, вода вытекает из маленьких отверстий в их верхняя поверхность. Лопасти создают множество горячих вращающихся струй воды, которые огонь вверх на ваши грязные тарелки. (Вот почему лучше организовать посуду так, чтобы грязные поверхности были обращены вниз.) Нижняя полка и нижняя лопасть находятся ближе к нагревательному элементу поэтому вода в нижняя часть машины.(Вот почему вы увидите посуду элементы с пометкой «Можно мыть в посудомоечной машине на верхней полке», что означает, что их можно их в верхней, более прохладной части машины.) После попадания воды ваша посуда и тарелки, она падает обратно на дно машины, где он снова нагревается элементом и снова перекачивается для другого цикла. Вода качает машину в течение получаса или так, пока вся посуда и тарелки не станут чистыми. Сито на дне машина улавливает любые крупные частицы мусора (чтобы остановить машину заклинивание), в то время как более мелкие кусочки (и остатки еды) просто смываются утечка.

Фото: 1) Вот что такое днище машины как выглядит при снятии нижней стойки. Изогнутая темно-серая петля слева — нагревательный элемент. Вы можете увидеть металлическую ракетку в центре. Отверстия в верхней части поверхность делает очень горячие струи воды, которые поднимаются в нижнюю часть стойка. Сливные отверстия находятся прямо под лопастью в правом верхнем углу. Сразу под ним находится отсек, в который вы насыпаете соль, чтобы машинная стирка правильно (белый овал).

Фото: 2) Дозатор моющих средств в дверце посудомоечная машина, показанная здесь в открытом положении.Пружинный фиксатор внизу открывает дверцу при запуске машины. Таблетка с мылом падает на пол машина и растворяется в горячей воде.

За счет чего посуда высыхает в конце цикла? Вода, которая моет их настолько горячо, что просто испаряется на жаре. Если вы не перегружаете машину, посуда должна сохнут естественным образом, и вам не нужно потом их вытирать.

Насколько горячей должна быть вода?

Посудомоечные машины стремятся найти баланс между скоростью, экономичностью и эффективностью.Чем горячее вода и чем дольше стирка, тем больше электроэнергии вы потребляете и тем больше дорого каждая стирка будет. С точки зрения гигиены, чем горячее вода, тем короче время, которое вам нужно убейте любые болезнетворные микроорганизмы (бактерии и другие неприятности), оставшиеся на ваших кастрюлях и сковородках. Согласно [PDF] Всемирной организации здравоохранения (суммируя ряд различных научных исследований), вода при температурах, близких к температуре пастеризации (~ 60 ° C или 140 ° F), быстро убивает патогены, со «временем инактивации» от нескольких секунд до 30 минут (в зависимости от возбудителя).Другими словами, если ваша посудомоечная машина работает при 60 ° C в течение 30–60 минут, вы можете быть уверены в этом. это получение ваших вещей гигиенически чистыми. Точно так же вы можете увидеть это типичное мытье рук — окунание и взбивание в теплой воде с плавающими в ней кусочками старой пищи, использование щетки или губки, которых у вас, возможно, нет. чистить в течение нескольких дней или недель — это действительно не очень гигиенично.

Зачем посудомоечным машинам моющее средство

Таблица: ингредиенты обычного моющего средства для посудомоечной машины.Триполифосфат натрия (STPP) — щелочной «модификатор» (смягчитель воды). Силикат натрия помогает предотвратить ржавчину. Карбонат натрия расщепляет кислоты и жиры. Соединения хлора дезинфицируют и помогают расщеплять пищевые остатки на основе белка. Сульфат натрия — анионное поверхностно-активное вещество; также присутствуют неионные поверхностно-активные вещества. Другие добавки включают ферменты и ароматизаторы. Источник: на основе приблизительных цифр, приведенных в таблице 9.1, Жидкие моющие средства. Отредактировал Куо-Янн Лай. CRC Press, 2005, стр. 321.

Другим важным ингредиентом посудомоечной машины является жидкое или твердое (в форме таблеток) моющее средство. чтобы помочь удалить жир и грязь с посуды.

Вы загружаете моющее средство в дозатор на дверце, и иногда во время цикл стирки, обычно через некоторое время после первого включения машины дозатор открывается, и моющее средство падает или капает. в ванну с горячей водой на дне машины. Посудомойка моющие средства действуют так же, как и средства для стирки одежды, о которых вы можете прочитать все об этом в нашей статье о моющих средствах. Вкратце, они состоят из смеси ингредиентов для решения различных различные виды пищевых отложений, которые могут остаться на ваших столовых приборах и посуде, плюс такие вещи, как смягчители воды, антикоррозионные химикаты, чтобы остановить машину ржавчина и привлекательные ароматы.

Помимо моющих средств, посудомоечные машины также нуждаются в периодической подаче «соли» для уменьшения известкового налета. и поддерживать правильную работу встроенных фильтров для воды.

Посудомоечные машины и дети не очень похожи. Если у вас есть посудомоечная машина, храните таблетки моющего средства в недоступном для детей младшего возраста ; согласно недавнему научному исследованию, только в Соединенных Штатах более 62000 детей в возрасте до шести лет подверглись воздействию токсичных моющих средств для стирки и мытья посуды всего за один год.Другое исследование педиатров из Новой Зеландии подтверждает, что таблетки для посудомоечной машины могут вызвать серьезные внутренние повреждения: «Моющие средства для посудомоечных машин — это очень едкие вещества, которые вызывают потенциально опасные для жизни травмы и постоянную заболеваемость». Он рекомендует ограничить количество химикатов в моющих средствах и больше использовать безопасную для детей упаковку.

Как работает посудомоечная машина

1. Холодная вода подается в машину из водопровода вашего дома.
2. Нагревательный элемент внизу машины, работающий от электричества, нагревает воду до температуры 30–60 ° C (86–140 ° F).Это намного горячее, чем вода большинство людей используют для мытья рук, что является одной из причин, почему посудомоечные машины более гигиеничны (удаляют больше бактерий), чем обычная ручная стирка. Другая причина в том, что посуда моется намного дольше.
3. Электрический насос в нижней части машины перекачивает воду через боковые стенки.
4. Вода брызгает через отверстия в дне металлической лопасти, заставляя ее вращаться. Дно весло сделано из металла, потому что оно должно выдерживать более высокие температуры у основания машины.
5. Немного более прохладная вода скапливается через отверстия в верхней пластиковой лопасти, заставляя ее вращаться. Помните, что верх машины немного холоднее, чем низ, поэтому здесь можно использовать пластиковую лопатку.
6. После того, как вода отскакивает от ваших пластин, она падает обратно на дно машины, где она нагревается и снова перекачивается по контуру. (После того, как таблетка выйдет из автоматического дозатора на дверце, таблетка упадет на дно машины. и растворяется там в горячей воде.Если ваш диспенсер перестает работать, вы можете вместо этого положить планшет на дно машины.)

В этом примере я рассматриваю посудомоечные машины, которые подключаются к источнику холодной воды («холодная подача») и нагревают воду для мытья. Вместо этого некоторые посудомоечные машины подключаются к горячему источнику (они работают быстрее, потому что им не нужно так сильно нагревать воду), а другие подключаются как к горячему, так и к холодному источнику.

Кто изобрел посудомоечную машину?

Если вы устали от научных книг и веб-сайтов, из-за которых все изобретатели кажутся мужчинами, вам будет приятно. услышать, что посудомоечные машины были изобретены женщиной: Жозефиной Кокран из Шелбивилля, штат Иллинойс, Соединенные Штаты Америки.Она подала заявку на патент (вместе с Джейкобом Критчем) 19 августа 1887 года, и он был выдан 30 октября 1888 года.

Как Жозефина мыла посуду? Так! Вот ее оригинальные патентные рисунки, которые я раскрасил для наглядности: и немного упростили. Слева мы видим машину спереди; на рисунке справа показан вид сбоку.

Изображение: новаторская посудомоечная машина Жозефины Кокран 1888 года. Изображение любезно предоставлено Управлением по патентам и товарным знакам США.Вы можете найти полное описание патента (с дополнительными чертежами и деталями храпового механизма) в патенте США № 391,782: Посудомоечная машина через Google Patents. Также представляет интерес более поздний и более разработанный Кокраном патент США № 512,683: «Средство для мытья посуды».

1. В верхней части машины у нас есть моечное отделение (синее), куда вы загружаете посуду на решетку, которую Кокран назвал решеткой. Нижняя часть машины (красная) — это резервуар для воды.
2. Извините, здесь нет электричества! Эта машина полностью механическая и управляется вручную: вы управляете ею, накачивая вверх и вниз рукоятку спереди.
3. Из рукоятки спускаются два вертикальных стержня, управляющих двумя независимыми насосами. Один из насосов предназначен для мытья посуды и обдувает моечное отделение горячей мыльной водой; другой насос предназначен для смывания мыла и грязи чистой водой. В любой момент рукоятка откачки подсоединяется к одному или обоим насосам, но не к обоим. Я отметил место, где вы подключаете и отключаете насосы.
4. Вы присоединяете (или отсоединяете) два насоса к насосной рукоятке, по очереди, используя плоскогубцы (бирюзовые), которые зажимают рукоятку на насосных стержнях внизу.
5. Теперь, глядя на схему сбоку (справа), мы можем увидеть поперечный разрез одного из насосов. Каждый раз, когда вы поднимаете и опускаете ручку, она втягивает воду (горячую с мылом или чистую воду для ополаскивания, в зависимости от того, какой насос вы используете) снизу, а затем перекачивает ее в верхнюю часть машины.
6. Вода брызгает на грязную посуду из двух перфорированных труб (желтых) вверху.
7. Ручка подачи также соединена с храповым механизмом и колесом на стороне машины, которая вращает решетку внутри.
8. Решетка (зеленая), заполненная посудой и столовыми приборами, медленно вращается все время, пока вы моете, так что (как выразилась Жозефина) «каждый обновленный спрей будет попадать на содержимое заслонки в любом положении, которое они могут принять» (другими словами, обеспечение того, чтобы все было вымыто и очищено со всех сторон).

Думаю, интересно изучить этот дизайн и увидеть, как мало что изменилось в современных посудомоечных машинах. У нас все еще есть отсек для стирки вверху и отсек для воды внизу, но вместо вращающейся решетки у нас теперь есть вращающиеся лопасти для воды.В оригинальном дизайне Кокрена продуманы все детали: он даже содержит фильтры для воды, «предотвращающие попадание каких-либо веществ или частиц, смытых с посуды, в насосы и засорение труб». Современные посудомоечные машины работают от электричества, но насколько они эффективнее и эффективнее? Возможно нет. Эта машина выглядит так, как будто это может быть тяжелая работа, но, согласно Кокрану, посуда очищается «очень легко из-за силы, с которой брызги разбиваются о них, и для этой цели требуется всего несколько движений насоса.«

Сегодня используют посудомоечную машину

Сколько вы знаете людей, которые владеют посудомоечной машиной и никогда ею не пользуются? Согласно Отчет US Energy Information за 2017 год Администрация: «Посудомоечные машины — одна из наименее используемых приборов в американских домах». Меньше из нас владеют посудомоечными машинами, чем микроволновыми печами, печи, стиральные машины и сушилки, и около 20 процентов из нас не пользуются ими, даже когда мы это делаем. Как и следовало ожидать, более обеспеченные люди чаще пользуются посудомоечными машинами.

Графики: Слева: У вас есть посудомоечная машина? Чуть более двух третей американцев это делают (зеленый кусок).Справа: Как часто вы им пользуетесь? Большинство используют машину 2–3 раза в неделю (желтый кружок), но 20% не используют его вообще (синий кружок). Данные из Обследование энергопотребления в жилищном секторе (RECS) Управления энергетической информации США (EIA), 2015 г.

Узнать больше

На этом сайте

Книги

Основные статьи

• Почему чашка-поилка не сушится в посудомоечной машине, К. Клэйборн Рэй. The New York Times, 2 марта 2018 г. Увлекательная научная информация о том, почему пластмассы не так хорошо сохнут в вашей стиральной машине.
• Посудомоечные машины являются одними из наименее используемых в американских домах: Today in Energy, EIA, 19 июня 2017 года. У многих людей есть посудомоечные машины, которые они никогда не используют.
• Эко-техника: советы по энергосбережению для посудомоечных машин от Лиззи Кеньон. The Guardian, 25 апреля 2014 г. Не ополаскивайте заранее, не загружайте половину и используйте среднюю настройку, если хотите сэкономить.
• Дайте раковине перерыв, Марк Сантора. The New York Times, 29 марта 2009 г. Почему посудомоечная машина может помочь продать дом.
• Чарли Соррел создал новую посудомоечную машину Super-Arm на разработку дизайна 8 лет.Wired, 1 декабря 2010 г. Как инженер AEG заново изобрел разбрызгиватель.
• «Блюдо на посудомоечных машинах» Арианны Коэн. The New York Times, 20 мая 2009 г. Некоторые из распространенных проблем, из-за которых посудомоечные машины не могут очистить вашу посуду.
• Насколько экологична посудомоечная машина ?: BBC News, 2 октября 2006 г. Вы экономите больше энергии, стирая вручную или используя посудомоечную машину?
• Техническое обслуживание посудомоечной машины Эван Пауэлл, Popular Science, март 1980 г. Это старое, но отличное руководство по устранению неисправностей посудомоечной машины затрагивает общие проблемы с поплавком, насосом, уплотнением дверцы, механизмом выпуска моющего средства и таймером.

Другие научные статьи

• «Глава 3: Мытье посуды с помощью моющих средств» Джоан Гамбоги, Шэрон Кеннеди и Эдна Амбундо. В Справочник моющих средств, часть E: Применение. Под редакцией Ури Золлера. CRC Press, 2008. Превосходный обзор моющих средств для посудомоечных машин, какие химические вещества они содержат и как действуют.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Chris Woodford 2007, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Поделиться страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2007/2020) Посудомоечные машины. Получено с https://www.explainthatstuff.com/dishwashers.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Краткий список простых советов, как избежать ремонта посудомоечной машины

Хотя то, что Fred’s Appliance Repair готово отремонтировать ваше устройство, если оно сломается, обнадеживает, есть несколько простых способов сохранить ваши устройства и избежать ремонта. Вот несколько простых способов избежать серьезного ремонта посудомоечной машины и обеспечить бесперебойную работу посудомоечной машины:

Регулярное обслуживание посудомоечной машины, включая чистку и проверку шлангов и прокладок, может помочь вам избежать более крупного и дорогостоящего ремонта.

• Регулярно пользуйтесь посудомоечной машиной. Частое использование посудомоечной машины снижает потребность в интенсивной очистке.
• Не перегружать! Может возникнуть соблазн перегрузить посудомоечную машину после обильной еды или праздничного собрания. Перегрузка мешает посудомоечной машине эффективно мыть каждую посуду.
• Вымойте посудомоечную машину, используя 2 чашки уксуса. Просто налейте 2 стакана уксуса на дно посудомоечной машины и выполните короткий цикл стирки.Кроме того, вы можете стереть любые видимые остатки с помощью губки.
• Удалите тяжелые частицы пищи. Посудомоечная машина будет мыть посуду более эффективно, если соскребать продукты перед тем, как запустить цикл.
• Включите горячую воду перед запуском посудомоечной машины. Вода должна быть установлена ​​на 120 градусов. Посуда будет выглядеть чище, если во время цикла посудомоечная машина будет использовать только горячую воду. Горячая вода также поможет вашей сантехнике, так как ваши трубы не замерзнут зимой.
• Вынести мусор в мусоропровод. В вашей посудомоечной машине и в мусоропроводе может использоваться один слив. Перед тем, как посудомоечная машина перейдет в цикл слива, убедитесь, что слив чистый.
• Заменить изношенные шланги. Когда шланги становятся хрупкими и образуют трещины, из них может протекать вода, что создает большую проблему. Убедитесь, что все шланги плотно закрыты.
• Проверьте резиновую прокладку вокруг двери. Когда резиновая прокладка ослабла или изношена, ее необходимо заменить.
• Очистите разбрызгиватель и съемный фильтр. Проденьте очиститель для труб или проволоку через отверстия, чтобы прочистить их.
• Наконец, регулярная настройка, проводимая нашими специалистами по ремонту бытовой техники, поможет вашей посудомоечной машине работать на долгие годы! Специалист может быстро заменить поврежденные детали и вывести вашу посудомоечную машину на полную мощность.

Для получения дополнительной информации о ремонте оборудования свяжитесь с нами!

История посудомоечной машины

Узнайте историю безупречной чистоты посудомоечной машины и другие интересные подробности об этой домашней прислуге хозяйки дома.

Около 68 процентов американских домов имеют посудомоечную машину, причем половина из этих домохозяйств пользуется ею от одного до шести раз в неделю. Согласно исследованию потребления энергии в жилищах (RECS) Управления энергетической информации США, как сообщается, малообеспеченные и небольшие домохозяйства реже пользуются посудомоечной машиной.

Исследования показали, что использование посудомоечной машины может сэкономить не только время, но и доллары на счетах за коммунальные услуги. По данным Review, для мытья рук можно использовать более чем в три раза больше воды, чем в посудомоечной машине.com. Боннский университет также обнаружил, что для мытья рук требуется 3,5 кВт электроэнергии, в три раза больше, чем в посудомоечной машине.

История

Первое механическое посудомоечное устройство было зарегистрировано в 1850 году в США Джоэлом Хоутоном. Это устройство было деревянным, и его проворачивали вручную, когда вода брызгала на посуду. Это устройство было одновременно медленным и ненадежным. Другой патент, выданный Лос-Анджелесу Александру в 1865 году, был похож на первый, но содержал стеллажную систему с ручным приводом.Ни то, ни другое не было практичным и широко распространенным.

Самая успешная из посудомоечных машин с ручным приводом была изобретена в 1887 году Жозефиной Кокрейн и механиком Джорджем Баттерсом в сарае для инструментов Жозефины в Шелбивилле, штат Иллинойс. Кокрейн (богатая светская львица) хотела защитить свой фарфор во время стирки, поэтому ее вдохновением было разочарование в связи с повреждением ее хорошего фарфора, которое произошло, когда ее слуги взяли его во время чистки. Ее изобретение было представлено на Всемирной выставке 1893 года в Чикаго, штат Иллинойс, под названием Lavadora, но было изменено на Lavaplatos, поскольку это имя уже носила другая машина, изобретенная в 1858 году.Эта машина — то, что сейчас все называют стиральной машиной.

В 1924 году в Великобритании Уильям Ховард Ливенс изобрел небольшую неэлектрическую посудомоечную машину, подходящую для домашнего использования. Это была первая посудомоечная машина, в которой было реализовано большинство элементов дизайна, характерных для современных моделей. Он включал переднюю дверцу для загрузки, решетку для грязной посуды и вращающийся распылитель. В 1940 году в его конструкцию даже были добавлены сушильные элементы. Это была первая машина, подходящая для домашнего использования, и она появилась в то время, когда постоянная канализация и водопровод в доме становились все более распространенными.

Несмотря на это, дизайн Ливен не имел коммерческого успеха. Посудомоечные машины успешно продавались в качестве коммунальных услуг во время послевоенного бума 1950-х годов, хотя и только для богатых. Первоначально посудомоечные машины продавались как автономные или портативные устройства, но с развитием столешницы от стены до стены и шкафов стандартной высоты начали продаваться посудомоечные машины со стандартными размерами и формой, встроенными под кухонную столешницу, как модульную единицу с другой кухней. бытовая техника.

К 1970-м годам посудомоечные машины стали обычным явлением в домашних условиях в Северной Америке и Западной Европе. К 2012 году более 75 процентов домов в США и Германии имели посудомоечные машины.

В конце 1990-х производители начали предлагать в посудомоечных машинах различные новые функции энергосбережения. Одной из особенностей было использование «датчиков почвы», компьютеризированного инструмента в посудомоечной машине, который измерял частицы пищи, выходящие из посуды. Когда посудомоечная машина вымыла посуду до такой степени, что в нее не попало больше частиц пищи, датчик загрязнения сообщал бы об очищаемой посуде.Датчик работал с еще одним нововведением, заключающимся в использовании переменного времени стирки. Если посуда была особенно грязной, посудомоечная машина проработала бы дольше, чем если бы датчик определил, что она чистая. Таким образом, посудомоечная машина экономит электроэнергию и воду, работая ровно столько, сколько необходимо.

Проект

Размер и вместимость

Источник: E-bay

Посудомоечные машины, которые устанавливаются в стандартные кухонные шкафы, имеют стандартную ширину и глубину 60 см (Европа) или 24 дюйма (США), и большинство посудомоечных машин необходимо устанавливать в отверстие минимум 86 см (Европа) или 34 дюйма (США). ) высокий.

Переносные посудомоечные машины существуют шириной 45 и 60 см (Европа) или 18 и 24 дюйма (США) с роликами и прикрепленными столешницами.

Посудомоечные машины могут быть со стандартной или высокой ванной; Стандартные посудомоечные машины с ванной имеют служебную пластину под дверцей посудомоечной машины, которая позволяет упростить обслуживание и установку, но посудомоечные машины с высокой ванной имеют примерно на 20% больше мощности и лучшее шумопоглощение за счет сплошной передней дверцы.

Международный стандарт вместимости посудомоечной машины выражается в стандартных наборах посуды. Коммерческие посудомоечные машины оцениваются как тарелки в час. Рейтинг основан на тарелках стандартного размера одного и того же размера. То же самое можно сказать и о коммерческих стеклоомывателях, так как они основаны на стандартных стаканах, обычно на полных стаканах.

Макет

Современные машины имеют откидную дверцу передней панели, которая обеспечивает доступ к внутренней части, которая обычно содержит две, а иногда и три выдвижных стеллажа; стеллажи также могут называться «корзинами». В более старых моделях США 1950-х годов вся ванна выкатывалась при открытии защелки машины, а загрузка / извлечение моющихся предметов происходила сверху, при этом пользователь мог глубоко проникнуть в отсек для некоторых предметов.

Компания

Youngstown Kitchens, которая производила целые кухонные шкафы и раковины, предложила посудомоечную машину в виде ванны, которая была соединена с обычной кухонной мойкой как единое целое.

Большинство современных машин позволяют размещать посуду, столовое серебро, высокие предметы и кухонные принадлежности на нижней полке. Стеклянная посуда, чашки и блюдца размещаются на верхней полке.

Заметным исключением были посудомоечные машины, производимые Maytag Corporation с конца шестидесятых до начала девяностых.Эти машины были разработаны для загрузки стеклянной посуды, чашек и блюдца в нижнюю полку, а тарелки, столовое серебро и высокие предметы помещались в верхнюю полку. Этот уникальный дизайн позволил увеличить вместимость и гибкость при загрузке посуды, кастрюль и сковородок.

Сегодня модели с выдвижными ящиками для посуды устраняют неудобство, связанное с большим вылетом, которое было необходимо в более старых моделях полной глубины. Также распространены «корзины для столовых приборов». Посудомоечная машина с выдвижными ящиками, впервые представленная Fisher & Paykel в 1997 году, представляет собой вариант посудомоечной машины, в которой корзины выдвигаются вместе с дверцей таким же образом, как и шкаф для хранения документов с ящиками, причем каждый ящик в модели с двумя ящиками может работать. независимо от другого.

Посудомоечная машина на рынке Северной Америки изготовлена ​​из нержавеющей стали или пластика. Ванны из нержавеющей стали устойчивы к жесткой воде и сохраняют тепло для более быстрой сушки посуды. Они также продаются по более высокой цене. В более старых моделях использовались ванны из запеченной эмали, в то время как в некоторых использовалось виниловое покрытие, приклеенное к стальной ванне, которое обеспечивало защиту ванны от кислой пищи и обеспечивало некоторое шумоподавление. Посудомоечные машины европейского производства в стандартной комплектации имеют внутреннюю часть из нержавеющей стали, даже в моделях младшего класса.То же самое и со встроенным смягчителем воды.

Моющие элементы

Европейские посудомоечные машины почти всегда используют два или три разбрызгивателя, которые питаются снизу и от задней стенки посудомоечной машины, оставляя обе полки беспрепятственными. В таких моделях, как правило, используются встроенные водонагреватели, что устраняет необходимость в открытых элементах в основании машины, которые могут плавить пластиковые предметы рядом с ними.

Во многих посудомоечных машинах в Северной Америке обычно используются открытые элементы в основании посудомоечной машины.Некоторые машины в Северной Америке, в первую очередь разработанные General Electric, используют промывочную трубку, часто называемую моечной башней, для направления воды из нижней части посудомоечной машины на верхнюю решетку для посуды.

В некоторых посудомоечных машинах, в том числе во многих моделях Whirlpool и KitchenAid, используется трубка, прикрепленная к верхней полке, которая подключается к источнику воды в задней части посудомоечной машины и направляет воду во второй моечный рукав под верхней полкой. Это позволяет полностью использовать нижнюю стойку. Посудомоечные машины Frigidaire последних моделей выпускают струю воды из верхней части стиральной машины в верхний моечный рукав, снова позволяя полностью использовать нижнюю решетку (но при этом требуется, чтобы небольшая воронка на верхней полке оставалась чистой).

Характеристики

Североамериканские посудомоечные машины среднего и высшего класса часто поставляются с твердыми модулями для удаления пищевых продуктов, которые ведут себя как устройства для удаления мусора (отходов), удаляющие крупные куски пищевых отходов из промывочной воды. Немецкий бренд Bosch известен тем, что отказывается от твердых пищевых продуктов. Однако Bosch делает это для уменьшения шума. Если более крупные пищевые отходы удаляются перед тем, как поместить их в посудомоечную машину, предварительное ополаскивание не требуется даже без встроенных модулей для удаления отходов.

Многие новые посудомоечные машины оснащены управляемыми микропроцессором и сенсорными циклами мытья, которые регулируют продолжительность мытья в зависимости от количества грязной посуды (определяется по изменению температуры воды) или количества грязи в воде для полоскания (определяется химически или оптически). Это может сэкономить воду и электроэнергию, если пользователь работает с частичной нагрузкой.

В таких посудомоечных машинах электромеханический поворотный переключатель, часто используемый для управления циклом мытья, заменен микропроцессором, но большинство датчиков и клапанов по-прежнему необходимы.Однако реле давления (некоторые посудомоечные машины используют реле давления и расходомер) не требуются в большинстве посудомоечных машин с микропроцессорным управлением, поскольку они используют двигатель, а иногда и датчик положения вращения, чтобы определять сопротивление воды. Когда он обнаруживает, что кавитации нет, он знает, что в нем оптимальное количество воды. Биметаллический переключатель или парафиновый мотор открывает дверцу для моющего средства во время цикла стирки.

В некоторых посудомоечных машинах предусмотрена функция блокировки от детей для предотвращения случайного запуска или остановки цикла мытья.Иногда можно включить блокировку от детей, чтобы маленькие дети не могли открыть дверцу во время цикла стирки. Это предотвращает несчастные случаи с горячей водой и сильнодействующими моющими средствами, используемыми во время цикла стирки.

Процесс

Энергопотребление и температура воды

В Европейском Союзе энергопотребление посудомоечной машины при стандартном использовании указано на энергетической этикетке Европейского Союза. В Соединенных Штатах потребление энергии посудомоечной машиной определяется с помощью коэффициента энергии.

В большинстве бытовых посудомоечных машин для дезинфекции используется термостат на 75 ° C (167 ° F). Во время последнего цикла полоскания включаются нагревательный элемент и насос для стирки, а таймер цикла (электронный или электромеханический) останавливается до срабатывания термостата. В этот момент таймер цикла возобновляет работу и обычно запускает цикл слива в пределах нескольких приращений таймера.

В большинстве бытовых посудомоечных машин используется температура 75 ° C (167 ° F), а не 83 ° C (181 ° F) из-за риска ожогов, потребления энергии и воды, общего времени цикла и возможного повреждения пластиковых предметов, помещенных внутри посудомоечной машины.Благодаря новым достижениям в области моющих средств требуется более низкая температура воды (50–55 ° C / 122–131 ° F) для предотвращения преждевременного разложения ферментов, используемых для поедания жира и других отложений на посуде.

В США бытовые посудомоечные машины могут быть сертифицированы в соответствии с международным протоколом испытаний NSF, подтверждающим чистящие и санитарные характеристики устройства.

Сушка

Тепло внутри посудомоечной машины высушивает ее содержимое после последнего горячего ополаскивания. При последнем ополаскивании в горячую воду добавляется небольшое количество ополаскивателя, так как это значительно улучшает сушку за счет снижения собственного поверхностного натяжения воды.Пластиковые и антипригарные предметы образуют капли на меньшей площади.

Они могут не сохнуть должным образом по сравнению с фарфором и стеклом, которые также сохраняют больше тепла. Некоторые посудомоечные машины оснащены вентилятором для улучшения сушки. В старых посудомоечных машинах с видимым нагревательным элементом (внизу моечной камеры и под нижней корзиной) нагревательный элемент может использоваться для улучшения сушки. Однако при этом расходуется больше энергии.

Посудомоечные машины

в Северной Америке обычно используют сушку с подогревом через открытый элемент.Европейские машины и некоторые высокопроизводительные машины в Северной Америке используют пассивные методы сушки — внутренняя часть из нержавеющей стали помогает этому процессу, а в некоторых моделях используется технология теплообмена между внутренней и внешней обшивкой машины для охлаждения внутренних стенок и ускорения высыхания. .

Большинство посудомоечных машин оснащены датчиком сушки, и поэтому цикл мытья посуды всегда считается завершенным, когда индикатор сушки, обычно в виде светящейся «конечной» лампы, или в более современных моделях на цифровом дисплее или звуковом сигнале, показывает оператору, что цикл стирки и сушки завершен.

Посудомоечные машины

предназначены для работы с использованием специального моющего средства для посудомоечных машин. Со временем во многих регионах запретили использование фосфатов в моющих средствах и составах на основе фосфора. Раньше они использовались, потому что обладают свойствами, способствующими эффективной очистке. Обеспокоенность вызывал усиление цветения водорослей в водотоках, вызванное повышением уровня фосфатов.

Семнадцать штатов США частично или полностью запретили использование фосфатов в средствах для мытья посуды, а два штата США (Мэриленд и Нью-Йорк) запретили использование фосфатов в коммерческих посудомоечных машинах.Компании по производству моющих средств заявляют, что производить отдельные партии моющих средств для штатов с запретом на использование фосфатов неэффективно (хотя моющие средства обычно разрабатываются для местных рынков), и поэтому большинство из них добровольно удалили фосфаты из всех моющих средств для посудомоечных машин.

Кроме того, ополаскиватели содержат нонилфенол и этоксилаты нонилфенола. Они были запрещены в Европейском Союзе Директивой ЕС 76/769 / EEC.

В некоторых регионах, в зависимости от жесткости воды, посудомоечная машина может работать лучше с использованием соли для посудомоечных машин.

Посуда и прочие материалы

Стеклянная посуда, вымытая в посудомоечных машинах, со временем может покрыться белой дымкой.

Другие материалы, помимо стекла, также повреждаются сильными моющими средствами, сильным перемешиванием и высокими температурами посудомоечных машин, особенно в цикле горячей стирки, когда температура может достигать 75 ° C (167 ° F). Алюминиевые, латунные и медные предметы обесцветятся, а легкие алюминиевые контейнеры отметят другие предметы, в которые они врезаются. Антипригарное покрытие сковороды испортится.Глянцевые, золотистые и расписанные вручную предметы будут тусклыми или выцветшими.

Хрупкие предметы и острые края могут потускнеть или повредиться из-за столкновения с другими предметами и / или термической нагрузки. Стерлинговое серебро и олово окисляются и обесцвечиваются от тепла и от контакта с металлами, находящимися ниже на гальванических сериях, такими как нержавеющая сталь. Олово имеет низкую температуру плавления и может деформироваться в некоторых посудомоечных машинах. Склеенные предметы, такие как ножи с полой ручкой или деревянные разделочные доски, плавятся или размягчаются в посудомоечной машине при высоких температурах, а влага повреждает древесину.

Высокие температуры повреждают многие пластмассы, особенно в нижней полке рядом с открытым нагревательным элементом (многие новые посудомоечные машины имеют скрытый нагревательный элемент, полностью удаленный от нижней полки). Помещение пластиковых предметов в небольшие пространства может привести к деформации пластика.

Чугунная посуда обычно заправляется маслом или жиром и нагревается, что приводит к впитыванию масла или жира в поры посуды. Таким образом, создается гладкая поверхность для приготовления пищи с относительно антипригарным покрытием, которую можно удалить в посудомоечной машине при смешивании щелочного моющего средства и горячей воды.

Ножи и другие кухонные инструменты, изготовленные из углеродистой стали, полу-нержавеющей стали, такой как D2, или специальной высокопрочной стали для столовых приборов, такой как ZDP189, подвергаются коррозии в расширенной ванне с влажностью посудомоечных машин, по сравнению с более короткими ваннами для мытья рук. Посуда изготавливается из аустенитных нержавеющих сталей, которые более устойчивы.

Предметы, загрязненные химическими веществами, такими как воск, сигаретный пепел, яды, минеральные масла, влажные краски, смазанные маслом инструменты, фильтры для печей и т. Д., Могут загрязнить посудомоечную машину.Это связано с тем, что поверхности внутри небольших каналов для воды нельзя протирать так, как при мытье вручную. В результате загрязнители могут по-прежнему влиять на будущие нагрузки. Предметы, загрязненные растворителями, также могут взорваться в посудомоечной машине.

Сравнение окружающей среды

Посудомоечные машины используют меньше воды и, следовательно, меньше топлива для нагрева воды, чем мытье рук.
