как разобрать своими руками Easystyle, Freestyle (Фристайл), что делать, если не работает, включается, ремонт, видео

Разобрать утюг Браун довольно легко — любые устройства бренда обладают схожей конструкцией. Некоторые простые поломки вполне реально починить дома своими руками.

Устройство утюгов Браун

Если разобрать утюг Браун Texstyle 9 или другую модель своими руками, можно увидеть, что все приборы бренда устроены примерно одинаково. Между ними могут существовать незначительные различия, однако схожих черт намного больше.

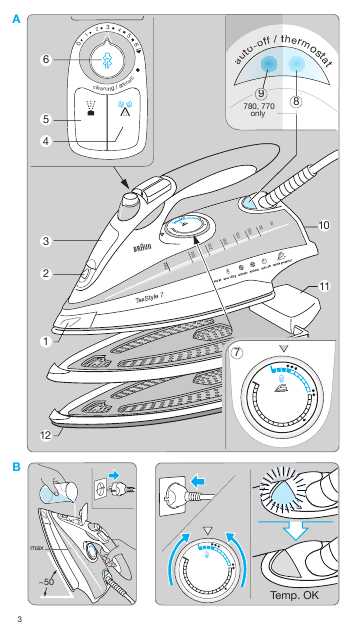

Любое устройство для глажки белья от Браун по конструкции состоит из нескольких основных узлов:

  • корпуса;
  • подошвы;
  • нагревательного элемента;
  • термопредохранителя;
  • сетевого шнура с вилкой;
  • терморегулятора.

При включении устройства в сеть напряжение поступает на ТЭН, мощность которого у приборов Браун обычно варьируется в пределах 1000-2500 Вт. Терморегулятор в конструкции отвечает за периодическое размыкание электрической цепи и не позволяет аппарату перегреваться. В зависимости от выбранного режима температура подошвы поддерживается на уровне 100-200 °С. Регулировать показатель можно специальным колесиком на корпусе.

В утюгах Браун предусмотрен предохранитель, выключающий агрегат при поломке терморегулятора

Возможные неисправности утюгов Браун

Любой электрический прибор склонен к периодическим поломкам. Разобрать утюг Браун Текстайл 7 можно для того, чтобы установить конкретную неисправность и постараться выполнить ремонт в домашних условиях.

Сбои в работе бытового устройства могут быть вызваны несколькими причинами:

  1. Перегорание предохранителя. Элемент представляет собой тонкий проводок из термоплавкого материала. При серьезном скачке напряжения предохранитель может перегореть. Утюг при этом отключится в аварийном порядке и останется вполне исправным, но не отреагирует на следующую попытку запуска.
  2. Поломка терморегулятора. За поддержание установленной температуры отвечает биметаллическая пластина. Если при разборке утюга Браун Фристайл мультиметр подает звуковой сигнал во время прозвонки регулятора, поставленного на «ноль», это говорит о неисправности последнего.
  3. Поломка ТЭНа. Если не работает утюг Braun, нужно разобрать его и проверить мультиметром контакты элемента, расположенные у основания подошвы. Если цифры сильно превышают 250 Ом, нагреватель подлежит замене.

Иногда агрегат отказывается включаться в работу из-за повреждений сетевого кабеля. Шнур может перекручиваться и перетираться при длительном использовании прибора. Проблема обычно решается полной заменой кабеля, разобрать устройство и поставить новый провод довольно легко.

Внимание! В некоторых случаях неисправность вызвана простым засорением отверстий подошвы. Чтобы восстановить работоспособность отпаривателя, нужно почистить прибор.

Как разобрать утюг Braun Freestyle, Easystyle, Texstyle

Чтобы провести домашний ремонт, для начала необходимо разобрать утюг braun texstyle 3 или другую модель. Для этого понадобится подготовить следующие инструменты:

  • яркий компактный фонарик для освещения рабочей области;
  • лупу с хорошим увеличением;
  • металлические или деревянные маленькие клинышки для отжима защелок и крышки;
  • тряпку;
  • спирт для очистки и обезжиривания деталей;
  • отвертку.

Непосредственно разобрать утюг Браун можно по следующему алгоритму:

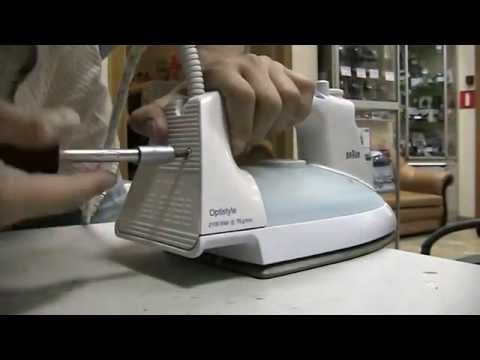

  1. Первым делом снимают колесико терморегулятора, расположенное обычно под рукоятью прибора.

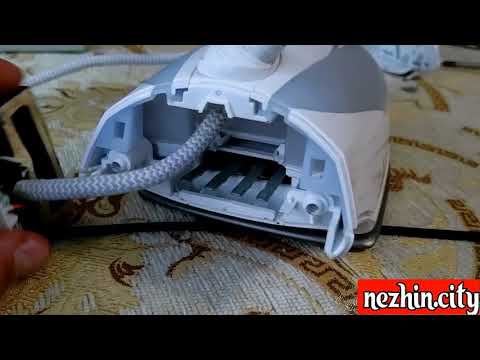

  2. Демонтируют заднюю крышку устройства, открутив болты или отжав защелки.
  3. Убирают контактную группу, мешающую полной разборке.

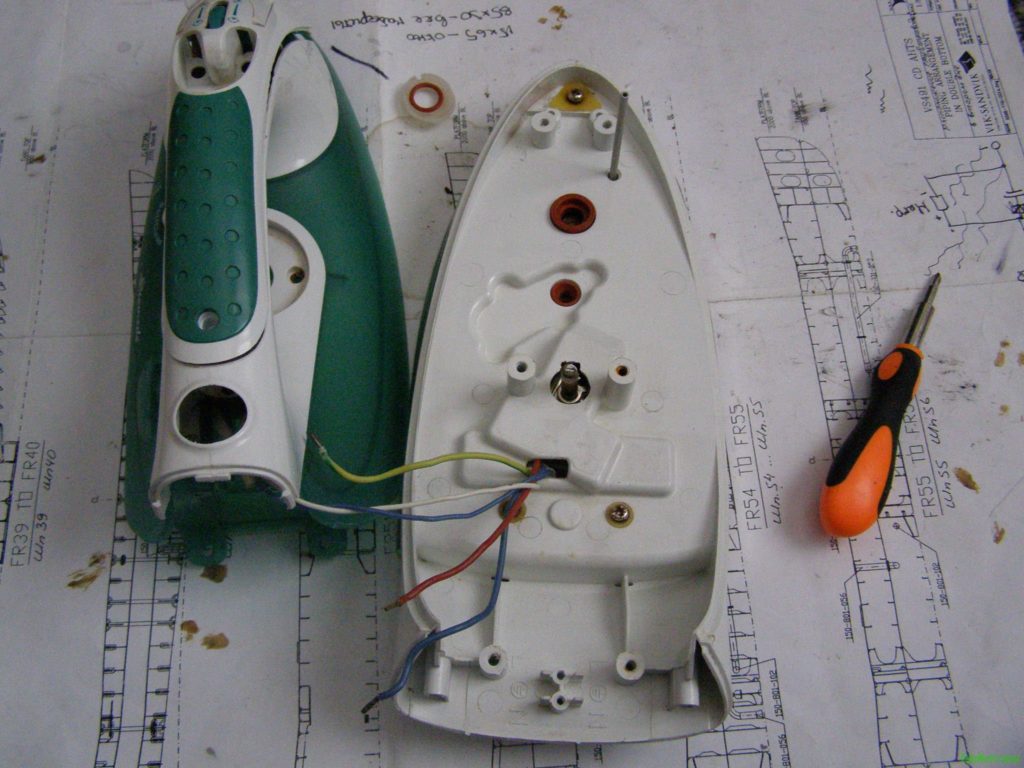

  4. Снимают верхнюю крышку, представляющую собой большую часть корпуса.
  5. Высвобождают подошву, на которой расположены основные рабочие узлы.

Перед тем, как разобрать и отремонтировать устройство, рекомендуется изучить инструкцию к конкретной модели. Руководство от производителя не только поможет понять, где расположены защелки и крепления, но и даст информацию о вероятных поломках.

Чтобы разобрать утюг Браун и собрать его обратно, расположение элементов желательно фотографировать

Как починить утюг Браун

Во многих случаях можно отремонтировать утюг Браун своими руками. Для этого необходимо разобрать устройство и найти конкретную неисправность, а затем оценить, насколько она серьезна.

Как починить терморегулятор

Одним из самых уязвимых узлов в утюгах Браун является терморегулятор. Чтобы провести диагностику и ремонт элемента, необходимо:

  1. Разобрать утюг Браун Текстиль 7 или другую модель и получить доступ к биметаллической пластине.
  2. Отыскать подходящие к ней два проводка.
  3. Установить на них щупы мультиметра.
  4. Выставить регулятор в положение «ноль».

Если элемент исправен, то никаких звуков мультиметр не издаст. Звон будет слышен только при изменении положения регулятора и переключении утюга в другой режим глажки. Но если прибор подает звуковой сигнал при установке колесика на нулевую отметку, это говорит о наличии неисправности и о том, что терморегулятор не может прерывать подачу напряжения на ТЭН.

В некоторых случаях причина заключается в перепутавшихся контактах. Их можно аккуратно рассоединить. Если провода оплавились и почернели, проще купить новый терморегулятор и установить на положенное место.

Как проверить ТЭН

Если терморегулятор утюга Браун исправен, проблема может заключаться в поломке нагревательного элемента. Необходимо разобрать агрегат и отыскать контакты, которые расположены у основания подошвы. После этого сопротивление мультиметра выставляют на 1000 Ом и замеряют показания. Если ТЭН исправен, на экране должно появиться значение около 250 Ом.

Значительное превышение показателя говорит о поломке нагревателя. Утюг в таком случае нужно отдать в сервис либо купить новое устройство.

Внимание! Менять нагреватель вместе с подошвой обычно не имеет смысла — это дорого и слишком сложно.

Как восстановить систему отпаривания

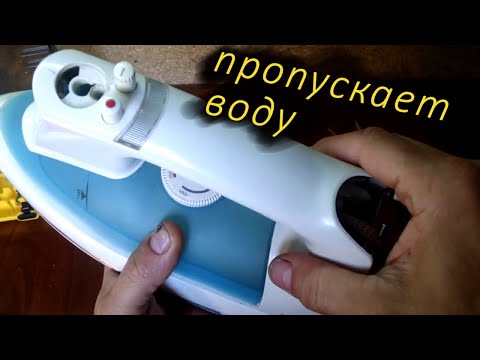

Иногда утюг Браун продолжает нагревать подошву, однако не работает в режиме отпаривания — конденсат не выходит из отверстий. Если разобрать агрегат, обычно становится ясно, что проблема состоит в засорении каналов платформы.

Устранить поломку можно простой чисткой устройства. Выполняют ее по следующему алгоритму:

  1. Устанавливают выключенный из сети утюг в широкий противень или сковороду, слегка приподняв его заднюю часть.
  2. Готовят чистящий раствор из 250 мл уксуса и 1 л воды.
  3. Заливают средство в сковороду или противень на 1-1,5 см — жидкость должна захватывать платформу, но не подниматься слишком высоко.
  4. На плите раствор нагревают до кипения, выключают огонь и дожидаются остывания.
  5. Повторяют всю процедуру 2-4 раза подряд.

Вода после чистки утюга должна потемнеть, поскольку уксусный раствор размягчит загрязнения и поспособствует их выходу наружу. По окончании процедуры прибор следует промыть чистой жидкостью. Затем необходимо заполнить резервуар утюга и попробовать в режиме отпаривания обработать ненужный отрез ткани.

Утюг Браун нельзя использовать для отпаривания одежды сразу после чистки — из подошвы будут выходить остатки накипи

Как отремонтировать сетевой шнур

Если утюг Браун старый, то его неисправность может быть вызвана износом сетевого провода. Кабель проверяют следующим образом:

  1. Выставляют мультиметр в режим прозвонки.
  2. Касаются одним щупом вилки, а вторым — любого провода на блоке.
  3. По приведенному алгоритму проверяют соседние контакты.

Если во всех положениях мультиметр издает писк, то сетевой кабель целый. При прерывании звука стоит говорить о неисправности. Найти конкретное проблемное место можно, прогибая сетевой шнур в разных местах и прислушиваясь. Разрыв нужно искать в том месте, где писк будет то появляться, то исчезать.

При неисправности кабеля проще всего целиком заменить его на новый. Но можно провести и срочный ремонт — разобрать изоляцию, спаять поврежденные провода и восстановить целостность электрической цепи.

Что делать, если не включается утюг Браун

Если утюг Браун не включается в работу, стоит разобрать агрегат и оценить состояние термопредохранителя. Это металлический проводок, расположенный возле терморегулятора. При резком скачке напряжения и повышении температуры он в экстренном порядке отключает прибор.

Проверить предохранитель можно с помощью мультиметра. Если инструмент показывает нулевое значение, элемент стоит заменить на новый. В качестве срочной меры разрешается также исключить сгоревший предохранитель из цепи и замкнуть ее напрямую.

Профилактические меры

Провести ремонт утюга Браун Texstyle 7 своими руками не так уж сложно. Но лучше всего соблюдать меры профилактики, которые снизят вероятность поломок. При использовании агрегата необходимо:

  • заливать в резервуар только дистиллированную воду с мягким составом;
  • регулярно проводить чистку агрегата от образующейся накипи;
  • подключать утюг Браун только в исправные розетки;
  • не оставлять включенный прибор без присмотра.

При первых признаках неполадок в работе необходимо разобрать агрегат, провести диагностику и выполнить своевременный ремонт.

При использовании утюга Браун нужно следить за тем, чтобы сетевой шнур не перекручивался и не заламывался

Заключение

Разобрать утюг Браун можно с использованием простых инструментов. Многие поломки поддаются ремонту в домашних условиях, нести агрегат в сервис нужно только при серьезных неполадках.

Ремонт утюгов Браун(Braun) | В Москве с гарантией

Наши адреса

+7 (495) 545 06 08 +7 (901) 543 79 74

Вызов курьера

А вы знали, что согласно статистике в 85% случаев неисправные устройства восстанавливаются без потери качества опытными и компетентными мастерами? Именно так, имея необходимые инструменты и навыки, вернуть работоспособность можно любому утюгу, вопрос лишь в рентабельности.

Ремонт утюгов Braun исключением не стал, и в нашей компании оказываются различного рода услуги по восстановлению, профессиональной чистке, декальцинации, подбору и замене деталей.

Конструкция и принцип работы утюга вряд ли на сегодняшний день застанет кого-то врасплох — электрический ток разогревает специальную спираль, которая, передающую тепло металлической пластине, то есть подошве. Это основа основ всех современных устройств.

Как известно, у всей бытовой техники со временем увеличился функционал, а значит, у инженеров сервисного центра прибавилось работы. Более свежие образцы могут быть оснащены функцией защиты от накипи, укомплектованы специальными регуляторами и предохранителями, которые со временем также подвергаются естественному износу.

Распространенные поломки гладильной техники:

  • Вышел из строя нагревательный элемент
  • Температура не держится
  • Подошва оставляет след или протекает
  • Кабель отходит или искрит
  • Появился запах пластика
  • Устройство стихийно включается и/или выключается
  • Датчики воды не работают и т. д.

Все вышеперечисленные неисправности, чаще всего связаны с неправильной эксплуатацией, скачками напряжения сети или с естественным износом деталей, например, уплотнительных колец, из-за повреждения которых утюги протекают.

Выявить причину неисправности, подобрать необходимые оригинальные детали и установить их, произвести тестирование работоспособности по завершению работ и многое другое предлагается на выгодных условиях в мастерской «Ритмикс».

Указанные цены являются ориентировочными. Более точную информацию можно узнать по телефону.

Наименование услугиЦена
Ремонт утюга с парогенерациейот 600 до 1200 руб
Ремонт утюга с увлажнением		от 500 до 1200 руб
Ремонт утюга с электронным управлениемот 600 до 1500 руб
Ремонт, замена термостатаот 800 до 1200 руб
Ремонт, замена пароклапанаот 600 до 1500 руб
Замена нагревательного элемента(ТЭН)от 800 до 1200 руб
Ремонт, замена выключателей, лампочекот 300 до 700 руб
Чистка, ремонт подошвыот 500 до 1200 руб
Ремонт, замена терморегулятораот 600 до 1200 руб
Замена шнура питания
от 350 до 1200 руб
Замена клапана давленияот 400 до 900 руб
Профилактика, чистка, декальцинацияот 500 до 1200 руб
Прграммный ремонтот 300 до 800 руб

Braun Carestyle 3 Steamgenerator/Железное ремонт

Полностью неожиданный. . Это был не он, а знакомый, и эти устройства не совсем известны своей удобной в обслуживании конструкцией, потому что разборка — это большая работа, и ее нужно выполнять с осторожностью. В основном из-за всей внутренней проводки и соединений водопроводных труб, которые затрудняют простое удаление электроники. Что не отличалось от утюга Braun Carestyle Iron, потому что передние кнопки затрудняли извлечение доски из корпуса и ее держателя.

Сначала я открутил 3 винта Torx сверху, думая, что они держат держатель, в котором установлена ​​плата с электроникой. Но, видимо, ничего не держали. Может быть добавил владелец? Затем я удалил 4 более длинных винта с крестообразным шлицем на нижней стороне.

4 коротких винта на предыдущей фотографии — это винты, которые нам нужно удалить, чтобы извлечь плату контроллера из белого пластикового держателя. Но сначала нам нужно вытащить 4 длинных прозрачных световых «палочки» в виде стержней с передней стороны корпуса из держателя платы.

И мы также должны нажать кнопку режима ожидания внутри и вытащить эко-кнопку из их передних отверстий, прежде чем мы, наконец, сможем поднять весь пластиковый белый держатель принтера из корпуса.

4 упомянутых длинных прозрачных палочки являются удлинителями света для smd-светодиодов на плате контроллера. На фото выше мы видим этот принтхолдер после того, как он вынут из внутреннего корпуса. Чтобы сделать это, мы также должны осторожно выдавить 2 маленьких гибких клапана в верхней части держателя на передней стороне из их квадратных белых пластиковых держателей, прежде чем мы сможем поднять весь держатель. Когда мы собираем держатель обратно в футляр позже, мы просто сдвигаем 2 белых верхних клапана обратно в квадратные белые пластиковые держатели на внутренней стороне передней части футляра сначала снизу в направлении вверх. И это снова правильно соединит принтхолдер с кнопками сзади с передней частью корпуса внутри.

На следующих фотографиях хорошо видно, что все подключенные провода и водопроводные трубки затрудняют осмотр устройства. Почему фотографировать никогда не вредно! Что уменьшает количество глупых ошибок. На первом фото показан держатель принтера с платой электроники и соединениями после снятия нижней части. Следующая фотография показывает все соединения проводов, которые видны, если мы посмотрим на нижнюю часть держателя принтера (сторона, которая обычно устанавливается под внутренней верхней частью корпуса). Эти провода показывают выключатель. Левый коричневый провод к выключателю режима ожидания подключен к штепсельной вилке европейского стандарта. И с правой стороны этого переключателя включения / выключения прикреплена двойная вилка. И после того, как 4 коротких винта с крестообразным шлицем будут удалены, мы можем снять плату с пластикового держателя для дальнейшего осмотра. Конечно, после того, как все провода, прикрепленные к этой плате, удалены.

На предыдущих фото видно как снимался принтхолдер. На следующей фотографии показано реле 24 В [ЖЕЛЕЗНЫЙ], которое находится на небольшой «плавающей» плате, а также установлено второе реле 24 В [БОЙЛЕР] на стороне компонентов.

Темно-коричневый провод справа идет в виде двойного провода к выключателю, а также к подключению LINE на левой стороне платы (второе подключение слева рядом с первым желтым проводом [КОТЛ]). Более светлый коричневый провод на этой плате реле идет к железному кабелю. А коричневый провод, полностью подключенный к правой части платы [F5], вероятно, идет к термопредохранителю на элементе нагревателя котла. А желтый провод от этого термопредохранителя с маркировкой 32-5 идет к ранее упомянутому подключению КОТЛА. Я включу четкую схему подключения позже.

При осмотре платы оба стабилитрона и 1 резистор большего размера были обнаружены неисправными. Резистор с кодом красный-фиолетовый-черный-золотой был явно разомкнут (27 Ом, примерно 2 из 3 Вт?). А 24-вольтовый стабилитрон типа 1N5359B (D2 на печатной плате) представлял собой специальный диод мощностью 5 Вт, теперь полностью закороченный, с сопротивлением всего около 0,16 Ом. А также стабилитрон 5V1 типа BZX85C 5V1 теперь был закорочен (всего около 19 Ом). Другие компоненты, вероятно, не погибли, потому что после того, как оба стабилитрона закоротило, также последовательный резистор 27 Ом действовал как предохранитель, перегорая.

К счастью, на плате четко обозначены все проводные соединения с текстом их функций. Что действительно упрощает ремонт. Next photos show more of all inside parts of this Braun Carestyle 3.





На предыдущих фотографиях были показаны 3 дефектных компонента плюс плата после того, как дефектные компоненты R1, D2 и D3 были удалены и будут заменены, как только эти детали будут получены. На приведенной выше схеме показано, как работает блок питания этого бестрансформаторного парогенератора Braun. Отметьте специальный конденсатор C1 емкостью 1 мкФ X2 275 В переменного тока. А еще С2 — специальный безопасный конденсатор X2 275VAC! Ниже еще один четкий вид на все проводные соединения этой платы. Далее следует схема подключения этого устройства, чтобы прояснить все внутренние соединения.

SMD-транзисторы Q6 и Q4 имели код 13 11 (11 располагался горизонтально). Другие компоненты было трудно идентифицировать. Также потому, что вся плата, вероятно, была покрыта пластиковым спреем или каким-либо другим влагозащитным слоем. Однако из рассмотренной схемы видно, что Q5 и Q7 являются npn-транзисторами.

Теперь мне остается только ждать уже заказанные детали с Алиэкспресс. Поскольку большая часть экзаменационной работы уже сделана. И собрать все обратно будет проще простого, так как теперь все это хорошо задокументировано.

Из-за довольно смехотворной стоимости доставки этих очень маленьких и очень легких посылок бесполезно заказывать только один компонент. И я заметил, что там, где раньше говорилось о бесплатной доставке, оказалось довольно дорого. При том, что стоимость доставки выше, чем цена заказанного товара!

* 5 x 27R 5 Вт за 4,61 евро + 2,00 евро (где указано привлекательная стоимость доставки)

* 100 шт. 1 Вт стабилитрон DO-41 5V1 за 1,23 евро + 0,86 за доставку Свойства продукта: 1N4733A 5В1. (Достать оригинальный стабилитрон BZX85C 5V1 1300 мВт, по-видимому, не представлялось возможным).

* 10 шт./лот 1N5359B IN5359B 24 В 5 Вт стабилитрон, регулятор напряжения, линейный, новый, оригинальный, по цене € 1,28 X1 + 0,86 доставка.

* 75 шт. 3 Вт углеродные пленочные резисторы 27 Ом ~ 750 Ом 5% Сопротивление в ассортименте 15 значений * 5 шт.

за € 3,23 X1 + 2,12 доставка. Свойства продукта: от 27R до 750R

Поскольку я не уверен, какой мощности был резистор 27 Ом, я заказал резисторы 3 Вт и 5 Вт. В случае, если они слишком велики, я должен заказать резисторы на 1 или 2 Вт.

Счет общих затрат: 6,61 + 2,09+ 2,14 + 5,35 = 16,19 евро.

Стоимость необходимых комплектующих составит около 1.6283 евро. Ремонт точно не будет рентабельным, т.к. я заказал минимум десятикратную сумму этого ремонта на комплектующие. И, конечно, время и другие затраты здесь пока не учитываются. Но из-за высокой стоимости доставки я все же предпочитаю покупать больше деталей для будущего ремонта.

Я уверен, что этот парогенератор/утюг Braun Carestyle 3 будет работать через неделю или 3-4 в течение длительного времени. Поскольку оба стабилитрона замкнули накоротко, перенапряжения на линиях питания 5В и 24В платы контроллера не было. И перегрузка по току прерывала ток через последовательный резистор на 27 Ом до тех пор, пока все устройство полностью не отключилось. Без взрыва других компонентов на плате контроллера. Также потому, что ни один из конденсаторов не был бракованным. Все проверили нормально! Я обнаружил, что плата контроллера продается на eBay за 29 долларов.долларов США, но после этого ремонта нет необходимости покупать новую плату.

Хотя компания Braun могла бы использовать более безопасные диоды 1N4007 (1000 В макс. и 700 В среднеквадратичное значение) для D1, D4 и D5, все они по-прежнему были просто диодами 1N4004 (400 В макс. и 280 В среднеквадратичного значения). Что не было проблемой здесь, так что они были экономически эффективными. Сопротивление, измеренное на нагревателе Iron, составило около 75,9 Ом. Сопротивление нагревателя котла составило около 34,3 Ом. Имейте в виду !: Эти водяные насосы нельзя измерить цифровым счетчиком, потому что он просто показывает очень высокое сопротивление. Поэтому я проверил водяной насос с последовательно включенной лампочкой для безопасности прямо на 230 В переменного тока, и он работал великолепно! Сопротивление блока EV (также называемого Elettrovalvola bobina ferro caldaia CareStyle 3 5 7 IS30 IS50 IS70 IS71) составило около 2,26 кОм. 92)/р. А из сопротивления котла 34,3 Ом следует рассеиваемая мощность около 1542 Вт. Что в сумме соответствует указанным на этикетке 2200-2400 Вт.

EV [разъем платы F7] управляется симистором T2. А водяной насос управляется симистором T1 [подключение к плате F6]. Соединение платы F5 — это соединение Therm. Конечно же, оба симистора отлично прошли испытания с помощью моего полупроводникового тестера Peak Atlas DCA75!

И чтобы убедиться, что разъемы усилителя надежно закреплены на плате, я также немного сжимаю разъемы усилителя плоскогубцами, чтобы они не были слишком свободными. Потому что, когда их отрывали от соединений с платой, они немного теряли хватку.

Энфин, я совершенно уверен, что это руководство будет полезным для устранения любого электронного дефекта парогенератора/утюга Braun Carestyle 3!

Альберт ван Беммелен, Верт, Нидерланды.
